912-1. Laddhybridsystem
2
Laddhybridsystem

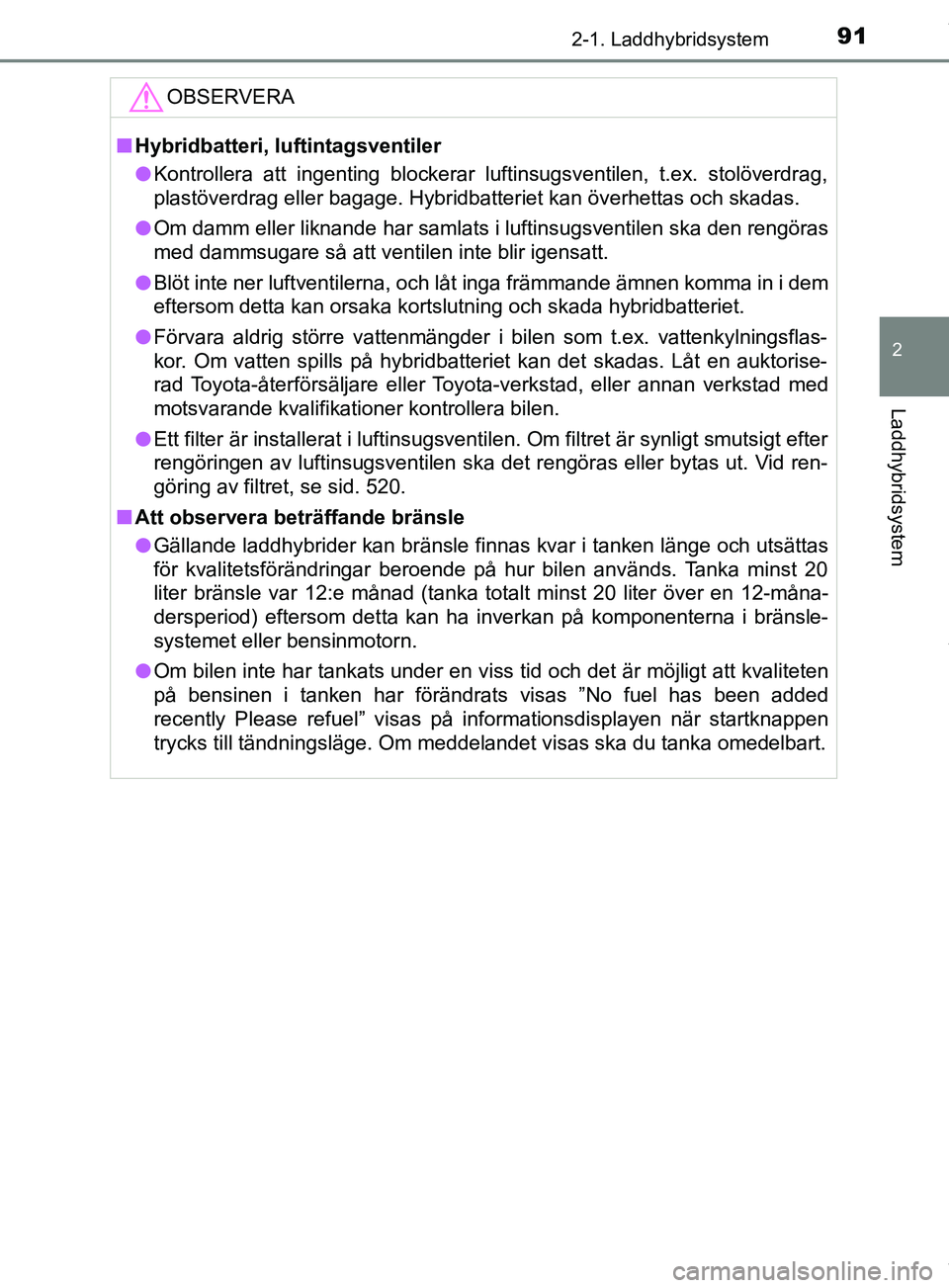

OM47C99SEOBSERVERA
n
Hybridbatteri, luftintagsventiler
l Kontrollera att ingenting blockerar luftinsugsventilen, t.ex. stolöverdrag,
plastöverdrag eller bagage. Hybridbatteriet kan överhettas och skadas.
l Om damm eller liknande har samlats i luftinsugsventilen ska den rengöras
med dammsugare så att ventilen inte blir igensatt.
l Blöt inte ner luftventilerna, och låt inga främmande ämnen komma in i dem
eftersom detta kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera bilen.
l Ett filter är installerat i luftinsugsventilen. Om filtret är synligt smutsigt efter
rengöringen av luftinsugsventilen ska det rengöras eller bytas ut. Vid ren-
göring av filtret, se sid. 520.
n Att observera betr äffande bränsle
l Gällande laddhybrider kan bränsle finnas kvar i tanken länge och utsättas
för kvalitetsförändringar beroende på hur bilen används. Tanka minst 20
liter bränsle var 12:e månad (tanka totalt minst 20 liter över en 12-måna-
dersperiod) eftersom detta kan ha inverkan på komponenterna i bränsle-
systemet eller bensinmotorn.
l Om bilen inte har tankats under en viss tid och det är möjligt att kvaliteten
på bensinen i tanken har förändrats visas ”No fuel has been added
recently Please refuel” visas på informationsdisplayen när startknappen
trycks till tändningsläge. Om meddelandet visas ska du tanka omedelbart.
OM47C99SE.book Page 91 Tuesday, July 17, 2018 12:40 PM

922-1. Laddhybridsystem
OM47C99SE

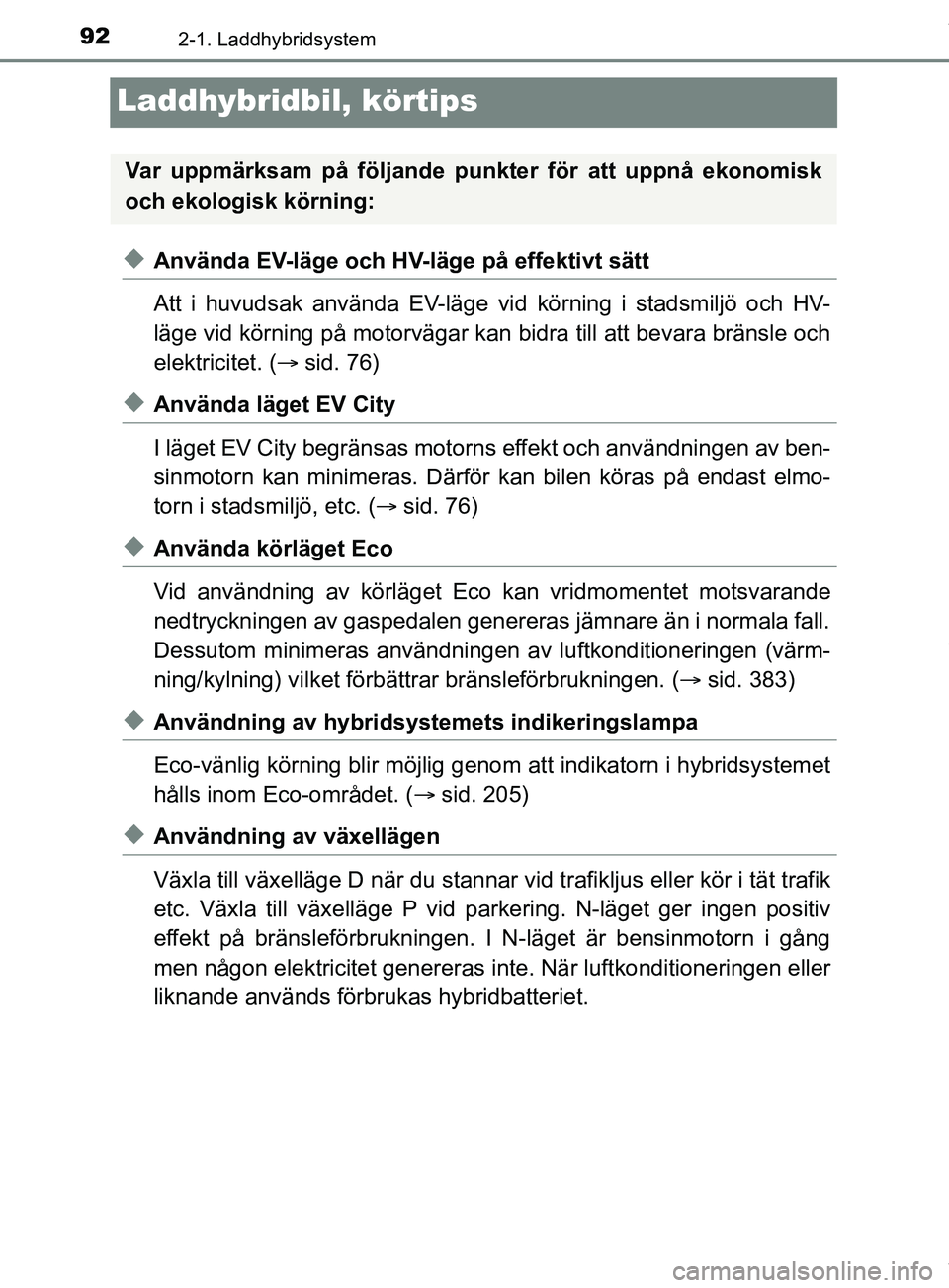

Laddhybridbil, körtips
uAnvända EV-läge och HV-läge på effektivt sätt
Att i huvudsak använda EV-läge vid körning i stadsmiljö och HV-
läge vid körning på motorvägar kan bidra till att bevara bränsle och
elektricitet. ( sid. 76)
uAnvända läget EV City
I läget EV City begränsas motorns effekt och användningen av ben-
sinmotorn kan minimeras. Därför kan bilen köras på endast elmo-
torn i stadsmiljö, etc. ( sid. 76)
uAnvända körläget Eco
Vid användning av körläget Eco kan vridmomentet motsvarande
nedtryckningen av gaspedalen genereras jämnare än i normala fall.
Dessutom minimeras användningen av luftkonditioneringen (värm-
ning/kylning) vilket förbättr ar bränsleförbrukningen. ( sid. 383)
uAnvändning av hybridsysteme ts indikeringslampa
Eco-vänlig körning blir möjlig genom att indikatorn i hybridsystemet
hålls inom Eco-området. ( sid. 205)
uAnvändning av växellägen
Växla till växelläge D när du stannar vid trafikljus eller kör i tät trafik
etc. Växla till växelläge P vid parkering. N-läget ger ingen positiv
effekt på bränsleförbrukningen. I N-läget är bensinmotorn i gång
men någon elektricitet genereras inte. När luftkonditioneringen eller
liknande används förbrukas hybridbatteriet.
Var uppmärksam på följande punkter för att uppnå ekonomisk
och ekologisk körning:
OM47C99SE.book Page 92 Tuesday, July 17, 2018 12:40 PM

932-1. Laddhybridsystem
2
Laddhybridsystem
OM47C99SE

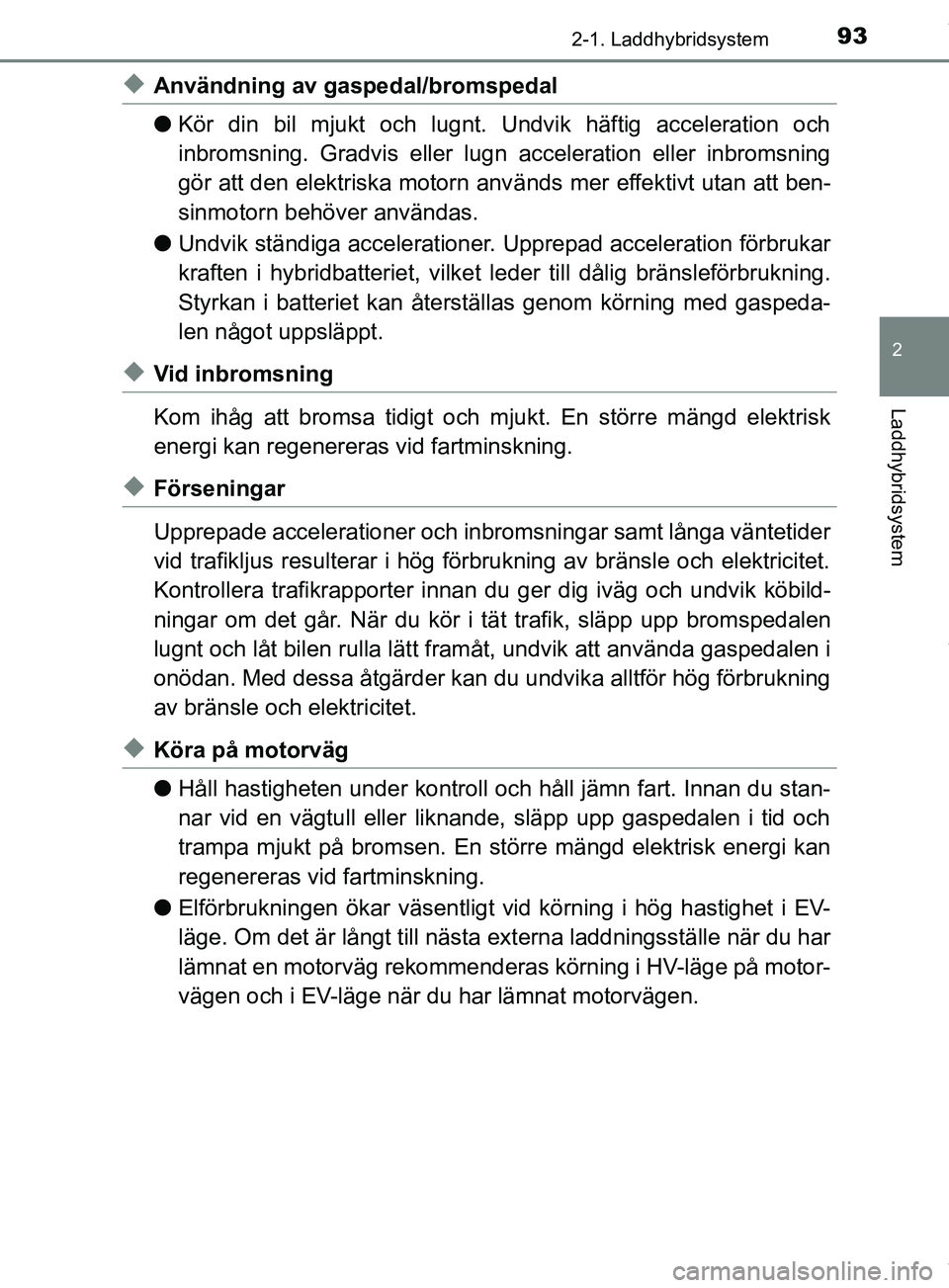

uAnvändning av gaspedal/bromspedal
lKör din bil mjukt och lugnt. Undvik häftig acceleration och
inbromsning. Gradvis eller lugn acceleration eller inbromsning
gör att den elektriska motorn anv änds mer effektivt utan att ben-
sinmotorn behöver användas.
l Undvik ständiga accelerationer. Upprepad acceleration förbrukar
kraften i hybridbatteriet, vilket l eder till dålig bränsleförbrukning.
Styrkan i batteriet kan återställas genom körning med gaspeda-
len något uppsläppt.
uVid inbromsning
Kom ihåg att bromsa tidigt och mjukt. En större mängd elektrisk
energi kan regenereras vid fartminskning.
uFörseningar
Upprepade accelerationer och inbr omsningar samt långa väntetider
vid trafikljus resulterar i hög förbrukning av bränsle och elektricitet.
Kontrollera trafikrapporter innan du ger dig iväg och undvik köbild-
ningar om det går. När du kör i tät trafik, släpp upp bromspedalen
lugnt och låt bilen rulla lätt framåt, undvik att använda gaspedalen i
onödan. Med dessa åtgärder kan du undvika alltför hög förbrukning
av bränsle och elektricitet.
uKöra på motorväg
l Håll hastigheten under kontroll och håll jämn fart. Innan du stan-
nar vid en vägtull eller liknande, släpp upp gaspedalen i tid och
trampa mjukt på bromsen. En större mängd elektrisk energi kan
regenereras vid fartminskning.
l Elförbrukningen ökar väsentligt vid körning i hög hastighet i EV-
läge. Om det är långt till nästa ex terna laddningsställe när du har
lämnat en motorväg rekommenderas körning i HV-läge på motor-
vägen och i EV-läge när du har lämnat motorvägen.
OM47C99SE.book Page 93 Tuesday, July 17, 2018 12:40 PM

942-1. Laddhybridsystem
OM47C99SE

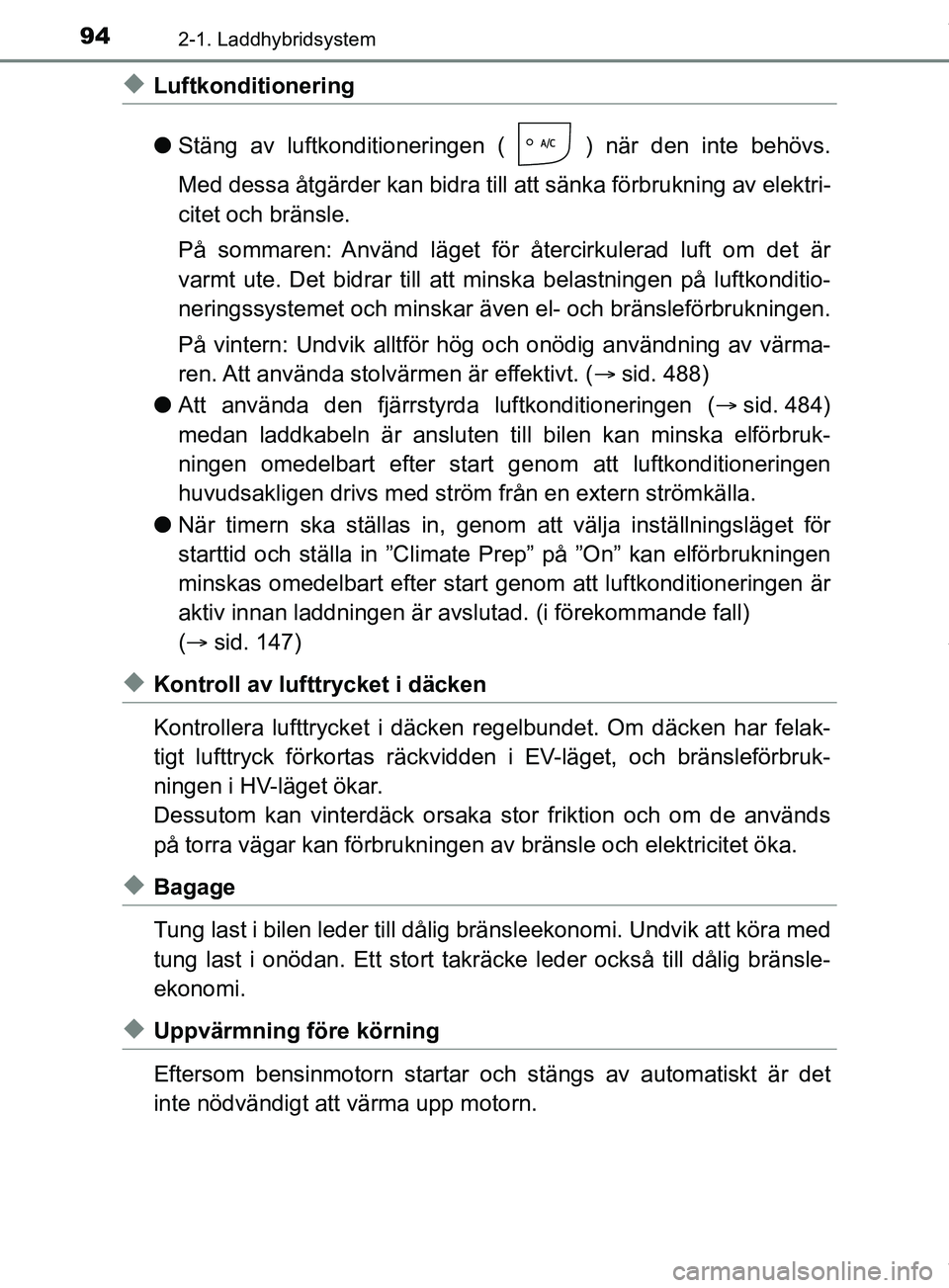

uLuftkonditionering
lStäng av luftkonditioneringen ( ) när den inte behövs.
Med dessa åtgärder kan bidra till att sänka förbrukning av elektri-
citet och bränsle.
På sommaren: Använd läget för återcirkulerad luft om det är
varmt ute. Det bidrar till att minska belastningen på luftkonditio-
neringssystemet och mi nskar även el- och bränsleförbrukningen.
På vintern: Undvik alltför hög och onödig användning av värma-
ren. Att använda stolvärmen är effektivt. ( sid. 488)
l Att använda den fjärrstyrda luftkonditioneringen ( sid. 484)
medan laddkabeln är ansluten till bilen kan minska elförbruk-
ningen omedelbart efter start ge nom att luftkonditioneringen
huvudsakligen drivs med ström från en extern strömkälla.
l När timern ska ställas in, genom att välja inställningsläget för
starttid och ställa in ”Climate Prep” på ”On” kan elförbrukningen
minskas omedelbart efter start genom att luftkonditioneringen är
aktiv innan laddningen är avslutad. (i förekommande fall)
(  sid. 147)
uKontroll av lufttrycket i däcken
Kontrollera lufttrycket i däcken re gelbundet. Om däcken har felak-
tigt lufttryck förkortas räckvidden i EV-läget, och bränsleförbruk-
ningen i HV-läget ökar.
Dessutom kan vinterdäck orsaka stor friktion och om de används
på torra vägar kan förbrukningen av bränsle och elektricitet öka.
uBagage
Tung last i bilen leder till dålig bränsleekonomi. Undvik att köra med
tung last i onödan. Ett stort takräcke leder också till dålig bränsle-
ekonomi.
uUppvärmning före körning
Eftersom bensinmotorn startar oc h stängs av automatiskt är det
inte nödvändigt att värma upp motorn.
OM47C99SE.book Page 94 Tuesday, July 17, 2018 12:40 PM

95
2
2-1. Laddhybridsystem
Laddhybridsystem
OM47C99SE

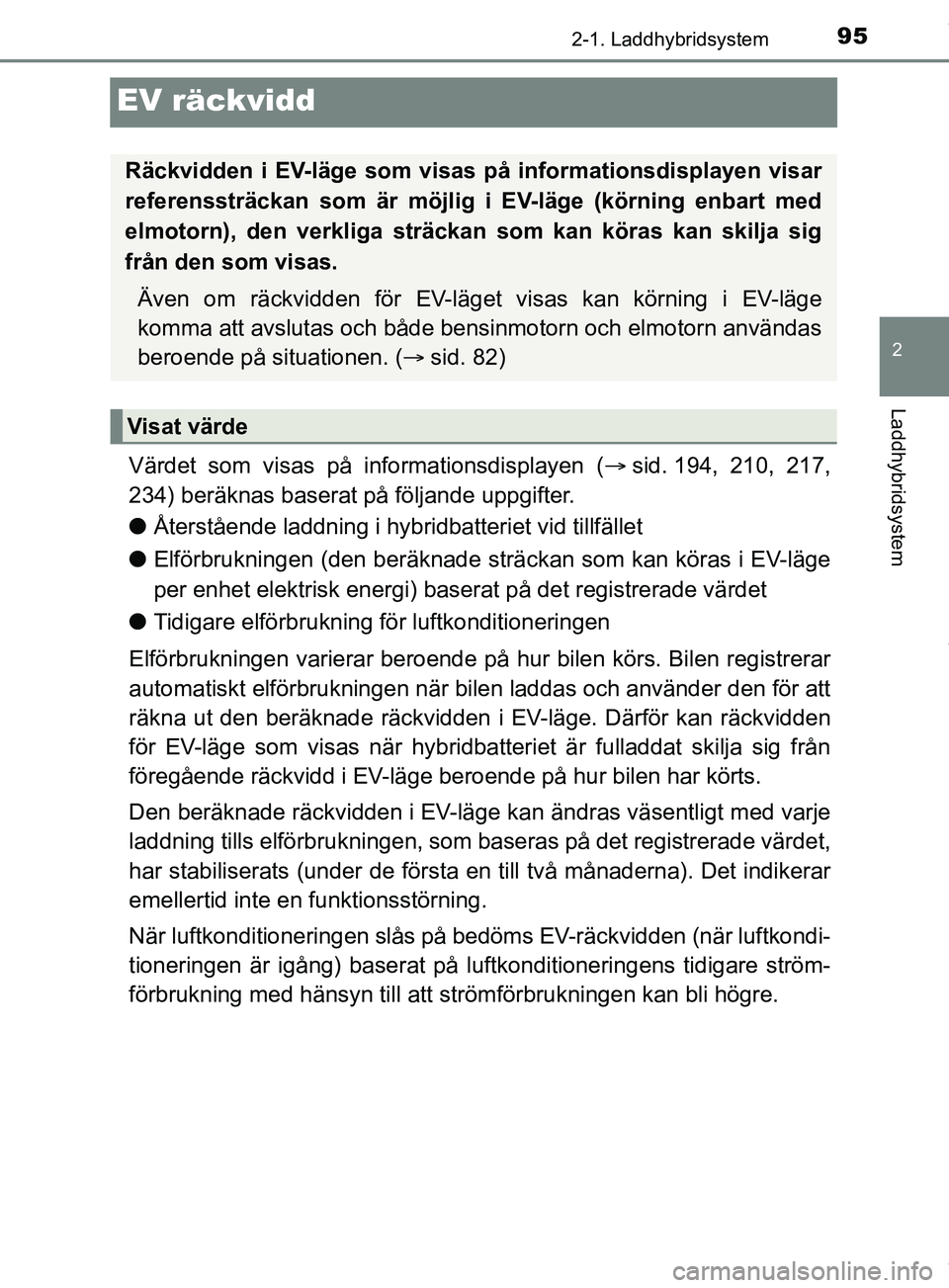

EV räckvidd
Värdet som visas på informationsdisplayen (sid. 194, 210, 217,
234) beräknas baserat på följande uppgifter.
l Återstående laddni ng i hybridbatteriet vid tillfället
l Elförbrukningen (den beräknade sträckan som kan köras i EV-läge
per enhet elektrisk energi) baserat på det registrerade värdet
l Tidigare elförbrukning för luftkonditioneringen
Elförbrukningen varierar beroende på hur bilen körs. Bilen registrerar
automatiskt elförbrukningen när bilen laddas och använder den för att
räkna ut den beräknade räckvidden i EV-läge. Därför kan räckvidden
för EV-läge som visas när hybridbatteriet är fulladdat skilja sig från
föregående räckvidd i EV-läge beroende på hur bilen har körts.
Den beräknade räckvidden i EV-läge kan ändras väsentligt med varje
laddning tills elförbru kningen, som baseras på de t registrerade värdet,
har stabiliserats (under de första en till två månaderna). Det indikerar
emellertid inte en funktionsstörning.
När luftkonditioneringen slås på be döms EV-räckvidden (när luftkondi-
tioneringen är igång) baserat på luftkonditioneringens tidigare ström-
förbrukning med hänsyn till att strömförbrukningen kan bli högre.
Räckvidden i EV-läge som visas på informationsdisplayen visar
referenssträckan som är möjlig i EV-läge (körning enbart med
elmotorn), den verkliga sträckan som kan köras kan skilja sig
från den som visas.
Även om räckvidden för EV-läget visas kan körning i EV-läge
komma att avslutas och både ben sinmotorn och elmotorn användas
beroende på situationen. ( sid. 82)
Visat värde
OM47C99SE.book Page 95 Tuesday, July 17, 2018 12:40 PM

962-1. Laddhybridsystem
OM47C99SE

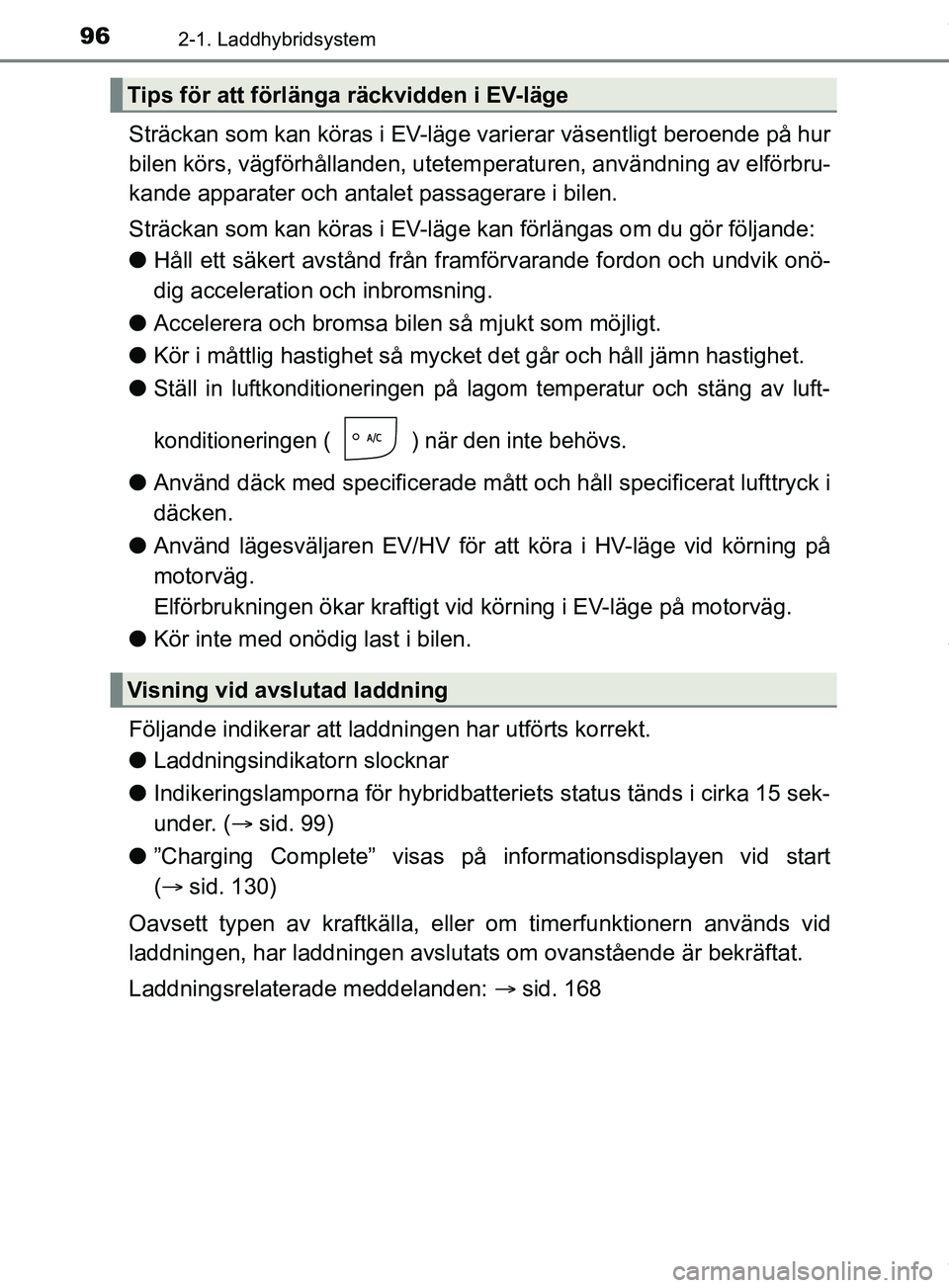

Sträckan som kan köras i EV-läge varierar väsentligt beroende på hur
bilen körs, vägförhållanden, utetemperaturen, användning av elförbru-
kande apparater och antalet passagerare i bilen.
Sträckan som kan köras i EV-läge kan förlängas om du gör följande:
l Håll ett säkert avstånd från framförvarande fordon och undvik onö-
dig acceleration och inbromsning.
l Accelerera och bromsa bilen så mjukt som möjligt.
l Kör i måttlig hastighet så mycket det går och håll jämn hastighet.
l
Ställ in luftkonditioneringen på lagom temperatur och stäng av luft-
konditioneringen ( ) när den inte behövs.
l Använd däck med specificerade mått och håll specificerat lufttryck i
däcken.
l Använd lägesväljaren EV/HV för att köra i HV-läge vid körning på
motorväg.
Elförbrukningen ökar kraftigt vid körning i EV-läge på motorväg.
l Kör inte med onödig last i bilen.
Följande indikerar att laddningen har utförts korrekt.
l Laddningsindikatorn slocknar
l Indikeringslamporna för hybridbatteriets status tänds i cirka 15 sek-
under. ( sid. 99)
l ”Charging Complete” visas på in formationsdisplayen vid start
(  sid. 130)
Oavsett typen av kraftkälla, eller om timerfunktionern används vid
laddningen, har laddningen avslutats om ovanstående är bekräftat.
Laddningsrelaterade meddelanden: sid. 168
Tips för att förlänga räckvidden i EV-läge
Visning vid avslutad laddning
OM47C99SE.book Page 96 Tuesday, July 17, 2018 12:40 PM

97
2
2-2. Laddning
Laddhybridsystem
OM47C99SE

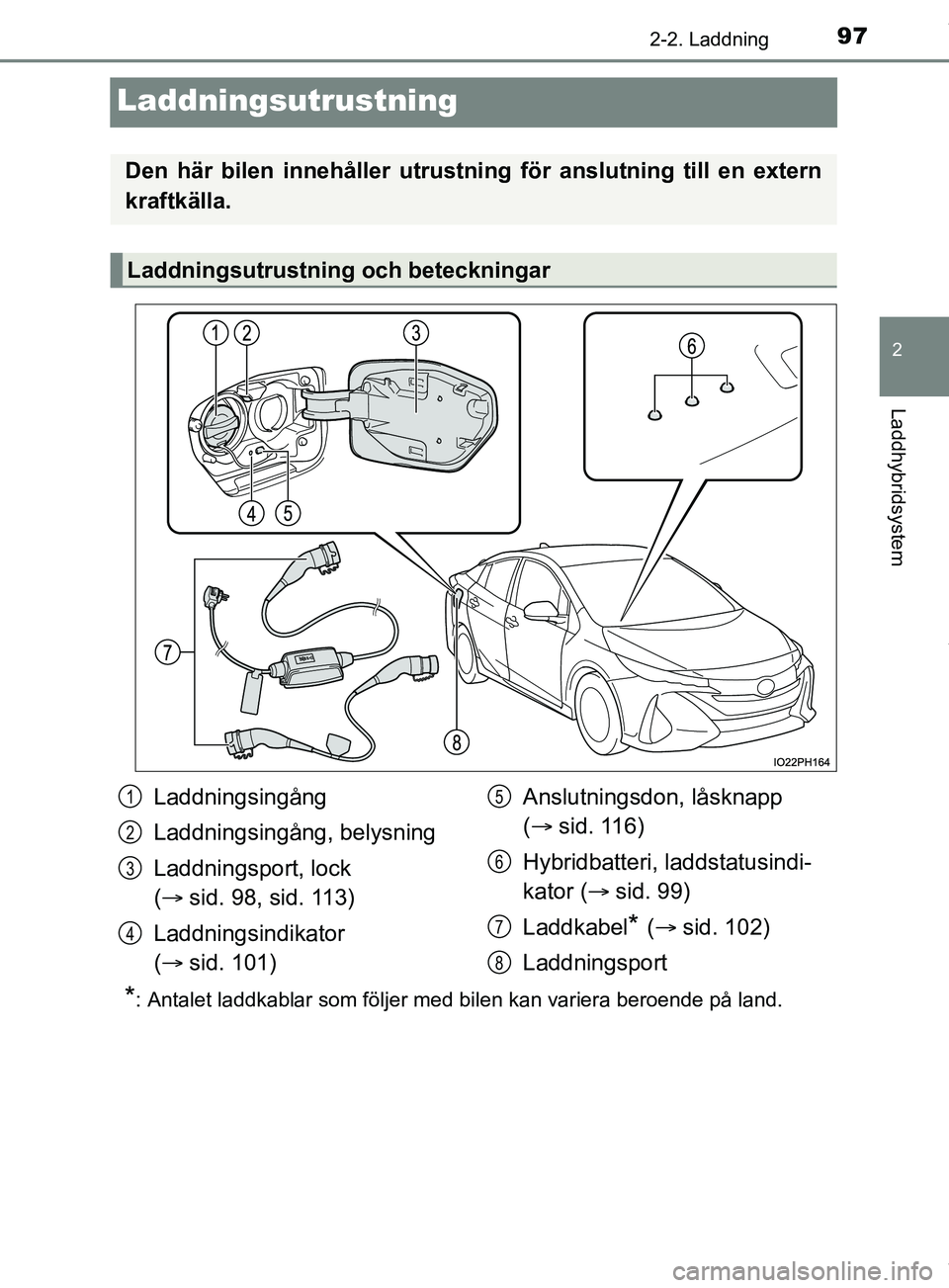

Laddningsutrustning
*: Antalet laddkablar som följer med bilen kan variera beroende på land.
Den här bilen innehåller utrustning för anslutning till en extern
kraftkälla.
Laddningsutrustning och beteckningar
Laddningsingång
Laddningsingång, belysning
Laddningsport, lock
( sid. 98, sid. 113)
Laddningsindikator
(  sid. 101) Anslutningsdon, låsknapp
(
 sid. 116)
Hybridbatteri, laddstatusindi-
kator ( sid. 99)
Laddkabel
* (  sid. 102)
Laddningsport
1
2
3
4
5
6
7
8
OM47C99SE.book Page 97 Tuesday, July 17, 2018 12:40 PM

982-2. Laddning
OM47C99SEn

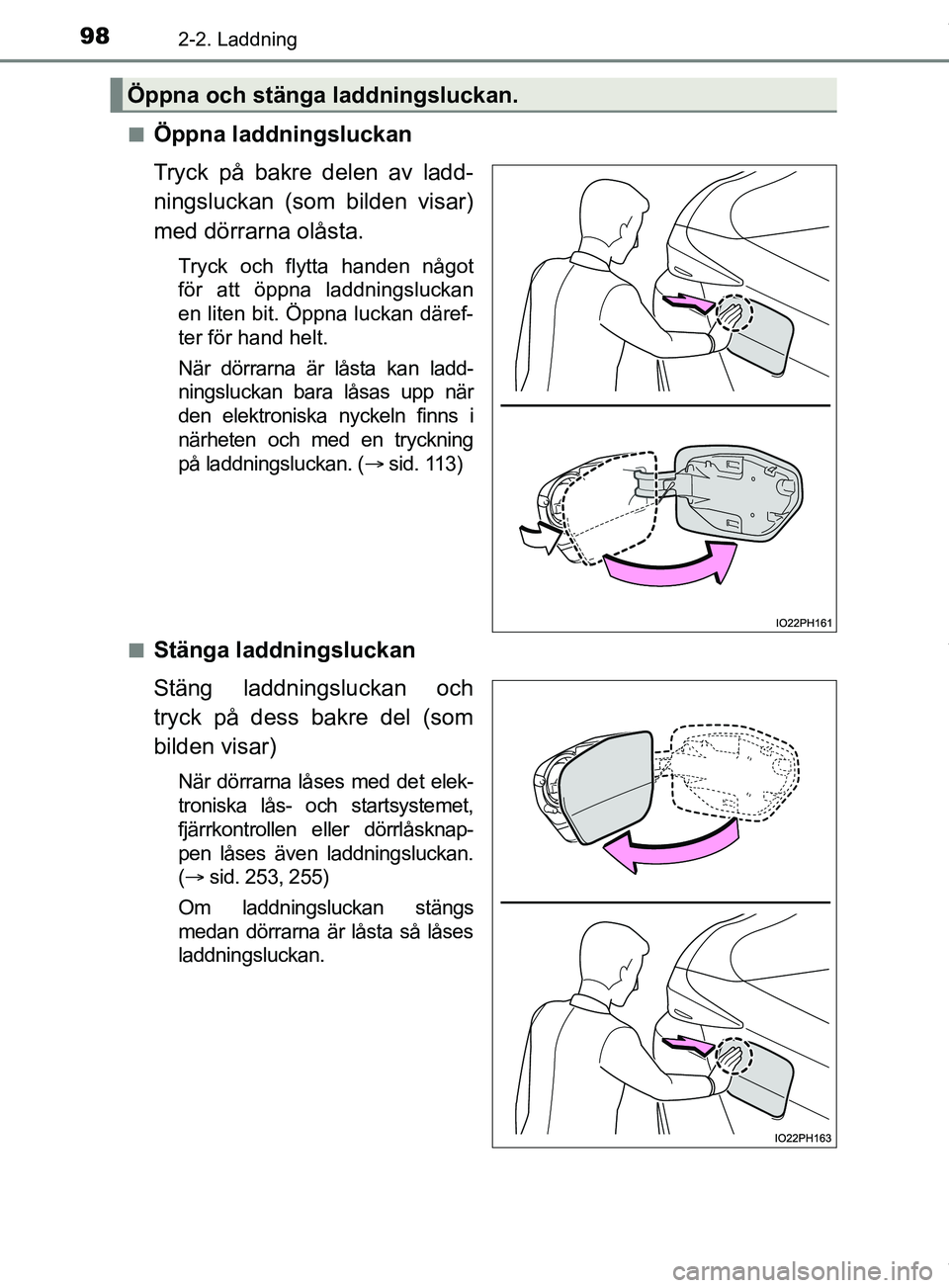

Öppna laddningsluckan
Tryck på bakre delen av ladd-
ningsluckan (som bilden visar)
med dörrarna olåsta.
Tryck och flytta handen något
för att öppna laddningsluckan
en liten bit. Öppna luckan däref-
ter för hand helt.
När dörrarna är låsta kan ladd-
ningsluckan bara låsas upp när
den elektroniska nyckeln finns i
närheten och med en tryckning
på laddningsluckan. (
sid. 113)
n
Stänga laddningsluckan
Stäng laddningsluckan och
tryck på dess bakre del (som
bilden visar)
När dörrarna låses med det elek-
troniska lås- och startsystemet,
fjärrkontrollen eller dörrlåsknap-
pen låses även laddningsluckan.
(  sid. 253, 255)
Om laddningsluckan stängs
medan dörrarna är låsta så låses
laddningsluckan.
Öppna och stänga laddningsluckan.
OM47C99SE.book Page 98 Tuesday, July 17, 2018 12:40 PM

992-2. Laddning
2
Laddhybridsystem
OM47C99SE

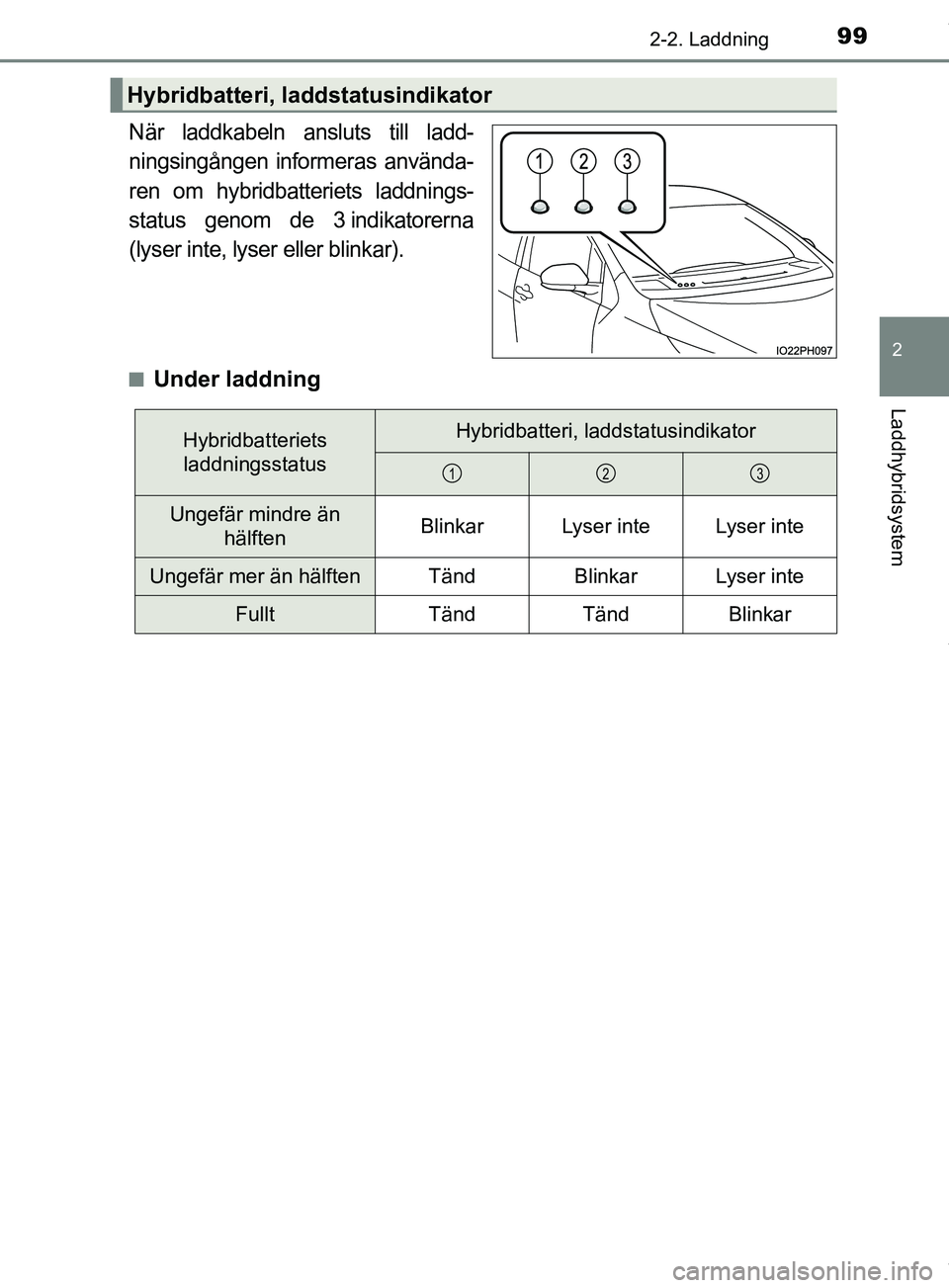

När laddkabeln ansluts till ladd-
ningsingången informeras använda-
ren om hybridbatteriets laddnings-
status genom de 3 indikatorerna
(lyser inte, lyser eller blinkar).
nUnder laddning
Hybridbatteri, laddstatusindikator
Hybridbatteriets laddningsstatusHybridbatteri, laddstatusindikator
Ungefär mindre än hälftenBlinkarLyser inteLyser inte
Ungefär mer än hälftenTändBlinkarLyser inte
FulltTändTändBlinkar
123
OM47C99SE.book Page 99 Tuesday, July 17, 2018 12:40 PM

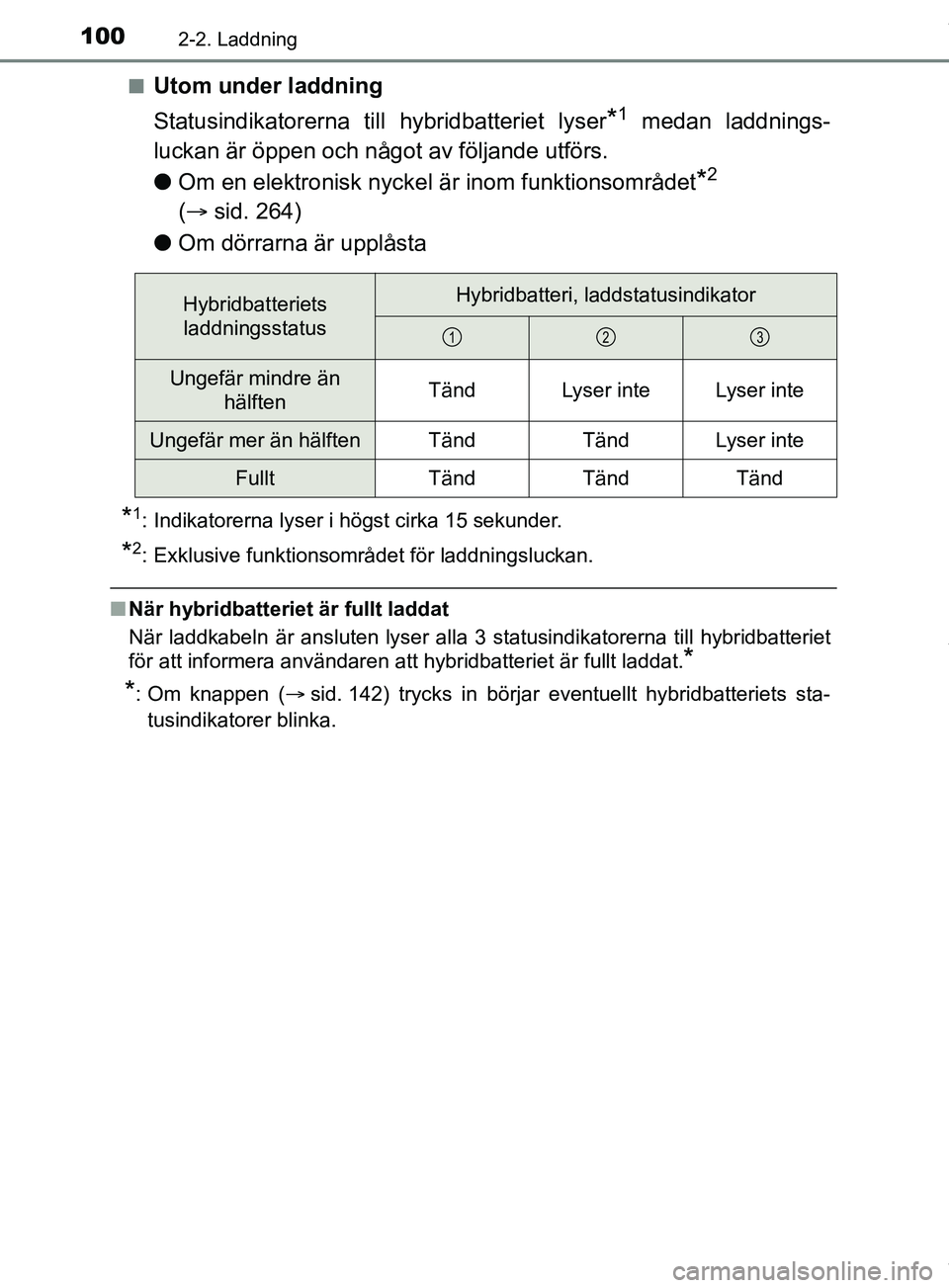

1002-2. Laddning
OM47C99SEn
Utom under laddning
Statusindikatorerna till hybridbatteriet lyser
*1 medan laddnings-
luckan är öppen och något av följande utförs.
l Om en elektronisk nyckel är inom funktionsområdet
*2
(  sid. 264)
l Om dörrarna är upplåsta
*1: Indikatorerna lyser i högst cirka 15 sekunder.
*2: Exklusive funktionsområdet för laddningsluckan.
nNär hybridbatteriet är fullt laddat
När laddkabeln är ansluten lyser alla 3 statusindikatorerna till hybridbatteriet
för att informera användaren att hybridbatteriet är fullt laddat.
*
*
: Om knappen ( sid. 142) trycks in börjar eventuellt hybridbatteriets sta-
tusindikatorer blinka.
Hybridbatteriets laddningsstatusHybridbatteri, laddstatusindikator
Ungefär mindre än hälftenTändLyser inteLyser inte
Ungefär mer än hälftenTändTändLyser inte
FulltTändTändTänd
123
OM47C99SE.book Page 100 Tuesday, July 17, 2018 12:40 PM
