1012-2. Laddning
2
Laddhybridsystem
OM47C99SE
Mönstret för hur indikatorerna
lyser/blinkar ändras för att infor-
mera användaren att status har
ändrats enligt följande:
*1: I förekommande fall
*2: Blinkar i cirka 15 sekunder.
*3: Blinkar i cirka 10 sekunder.
nLaddningsindikator
Om en systemstörning uppstår under laddning, eller medan den fjärrstyrda
luftkonditioneringen används, blinkar laddindikatorn i cirka 10 sekunder och
slocknar därefter.
Om det skulle inträffa visas ett meddelande på informationsdisplayen nästa
gång hybridsystemet startas. Om ett meddelande visas ska du följa anvis-
ningarna i på skärmen.
Laddningsindikator
Lyser/blinkarBilens tillstånd
Tänd
• Laddning pågår
• Laddning är möjlig
• ”Traction Battery Heater” ( sid. 125) är aktiv
• ”Traction Battery Cooler” ( sid. 126) är aktiv
*1
Blinkar
(normalt)
*2När laddningsschema är registrerat ( sid. 147)
och laddkabeln är ansluten till bilen
Snabb blinkning*3När laddning inte kan genomföras på grund av funk-
tionsfel i en kraftkälla eller i bilen etc. ( sid. 165)
Lyser inte
• Anslutningsdonet är inte infört i laddningsin-
gången
• När laddningstimer ( sid. 147) är i viloläge
• När laddningen är avslutad
OM47C99SE.book Page 101 Tuesday, July 17, 2018 12:40 PM

1022-2. Laddning
OM47C99SE
Laddkabel
Laddkabel Mode 2
Laddkabelns funktion, korrekt användningssätt etc. finns ned-
skrivet.
Benämningar på respektive del på laddkabeln
Anslutningsdon
Kontakt
Sladd
Laddningskretsens
avbrytarenhet (CCID)Kraftläge, indikator
(
 sid. 105)
Laddningsindikator
(  sid. 105)
Felvarningsindikator
(  sid. 105)1
2
3
4
5
6
7
OM47C99SE.book Page 102 Tuesday, July 17, 2018 12:40 PM

1032-2. Laddning
2
Laddhybridsystem
OM47C99SE

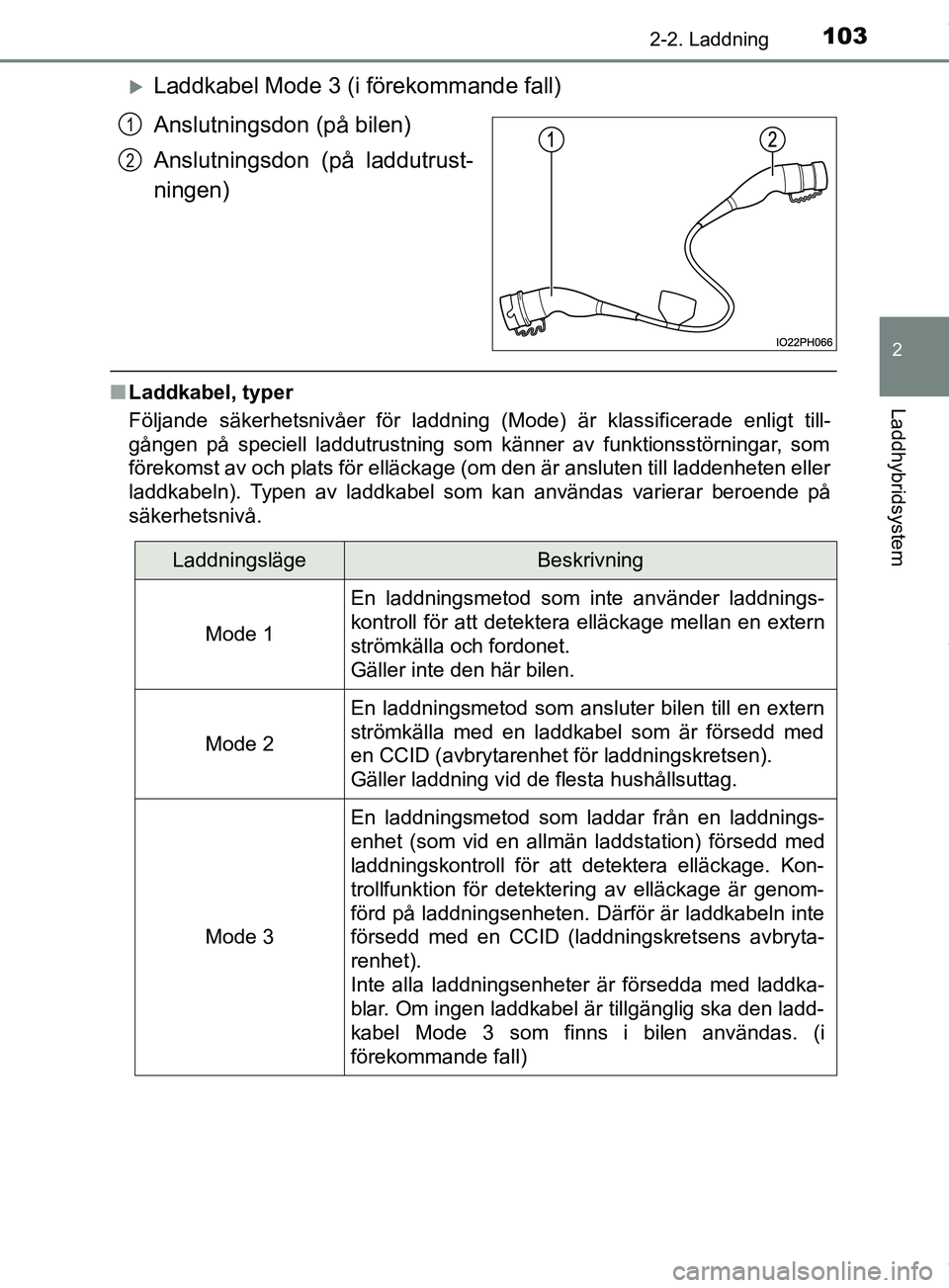

Laddkabel Mode 3 (i förekommande fall)
Anslutningsdon (på bilen)
Anslutningsdon (på laddutrust-
ningen)
nLaddkabel, typer
Följande säkerhetsnivåer för laddning (Mode) är klassificerade enligt till-
gången på speciell laddutrustning som känner av funktionsstörningar, som
förekomst av och plats för elläckage (om den är ansluten till laddenhete\
n eller
laddkabeln). Typen av laddkabel som kan användas varierar beroende på
säkerhetsnivå.
1
2
LaddningslägeBeskrivning
Mode 1
En laddningsmetod som inte använder laddnings-
kontroll för att detektera elläckage mellan en extern
strömkälla och fordonet.
Gäller inte den här bilen.
Mode 2
En laddningsmetod som ansluter bilen till en extern
strömkälla med en laddkabel som är försedd med
en CCID (avbrytarenhet för laddningskretsen).
Gäller laddning vid de flesta hushållsuttag.
Mode 3
En laddningsmetod som laddar från en laddnings-
enhet (som vid en allmän laddstation) försedd med
laddningskontroll för att detektera elläckage. Kon-
trollfunktion för detektering av elläckage är genom-
förd på laddningsenheten. Därför är laddkabeln inte
försedd med en CCID (laddningskretsens avbryta-
renhet).
Inte alla laddningsenheter är försedda med laddka-
blar. Om ingen laddkabel är tillgänglig ska den ladd-
kabel Mode 3 som finns i bilen användas. (i
förekommande fall)
OM47C99SE.book Page 103 Tuesday, July 17, 2018 12:40 PM

1042-2. Laddning
OM47C99SE

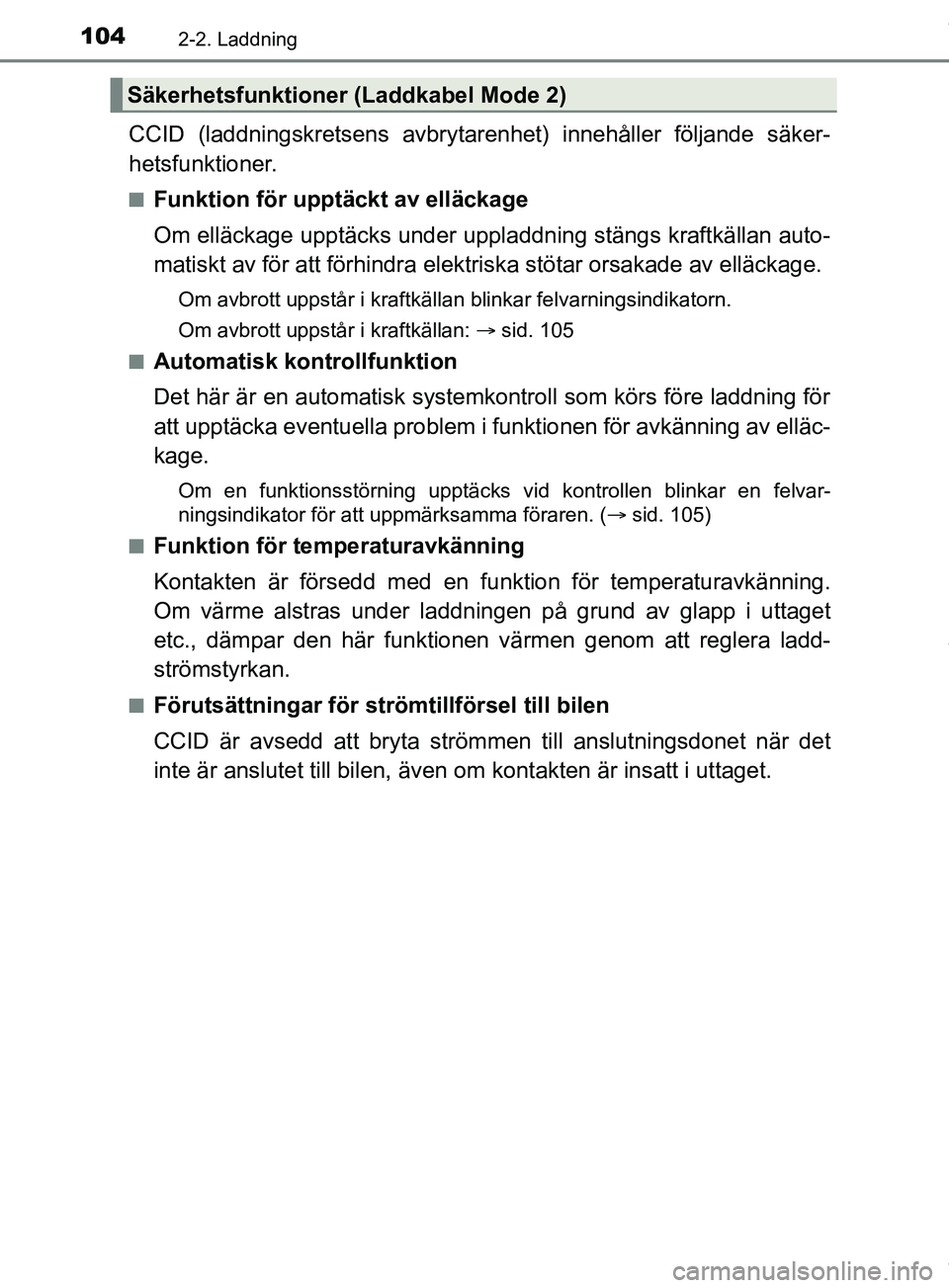

CCID (laddningskretsens avbrytarenhet) innehåller följande säker-
hetsfunktioner.
nFunktion för upptäckt av elläckage
Om elläckage upptäcks under uppladdning stängs kraftkällan auto-
matiskt av för att förhindra elektriska stötar orsakade av elläckage.
Om avbrott uppstår i kraftkällan blinkar felvarningsindikatorn.
Om avbrott uppstår i kraftkällan: sid. 105
n
Automatisk kontrollfunktion
Det här är en automatisk systemkontroll som körs före laddning för
att upptäcka eventuella problem i funktionen för avkänning av elläc-
kage.
Om en funktionsstörning upptäcks vid kontrollen blinkar en felvar-
ningsindikator för att uppmärksamma föraren. ( sid. 105)
n
Funktion för temperaturavkänning
Kontakten är försedd med en funktion för temperaturavkänning.
Om värme alstras under laddningen på grund av glapp i uttaget
etc., dämpar den här funktionen värmen genom att reglera ladd-
strömstyrkan.
nFörutsättningar för strömt illförsel till bilen
CCID är avsedd att bryta strömmen till anslutningsdonet när det
inte är anslutet till bilen, även om kontakten är insatt i uttaget.
Säkerhetsfunktioner (Laddkabel Mode 2)
OM47C99SE.book Page 104 Tuesday, July 17, 2018 12:40 PM

1052-2. Laddning
2
Laddhybridsystem
OM47C99SEn

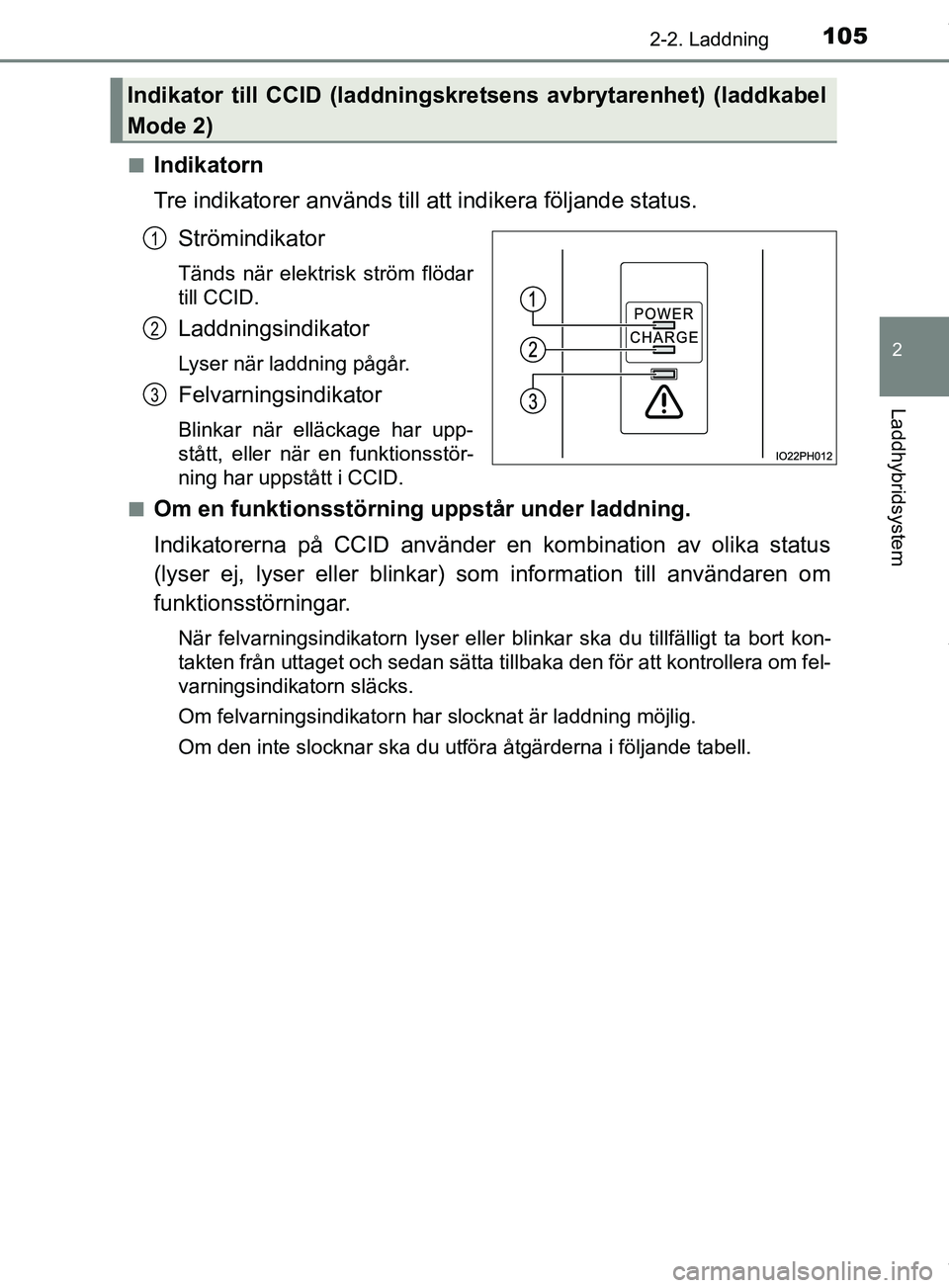

Indikatorn
Tre indikatorer används till att indikera följande status.
Strömindikator
Tänds när elektrisk ström flödar
till CCID.
Laddningsindikator
Lyser när laddning pågår.
Felvarningsindikator
Blinkar när elläckage har upp-
stått, eller när en funktionsstör-
ning har uppstått i CCID.
n
Om en funktionsstörning uppstår under laddning.
Indikatorerna på CCID använder en kombination av olika status
(lyser ej, lyser eller blinkar) som information till användaren om
funktionsstörningar.
När felvarningsindikatorn lyser eller blinkar ska du tillfälligt ta bort kon-
takten från uttaget och sedan sätta tillbaka den för att kontrollera om fel-
varningsindikatorn släcks.
Om felvarningsindikatorn har slocknat är laddning möjlig.
Om den inte slocknar ska du utföra åtgärderna i följande tabell.
Indikator till CCID (laddningskretsens avbrytarenhet) (laddkabel
Mode 2)
1
2
3
OM47C99SE.book Page 105 Tuesday, July 17, 2018 12:40 PM

1062-2. Laddning
OM47C99SE

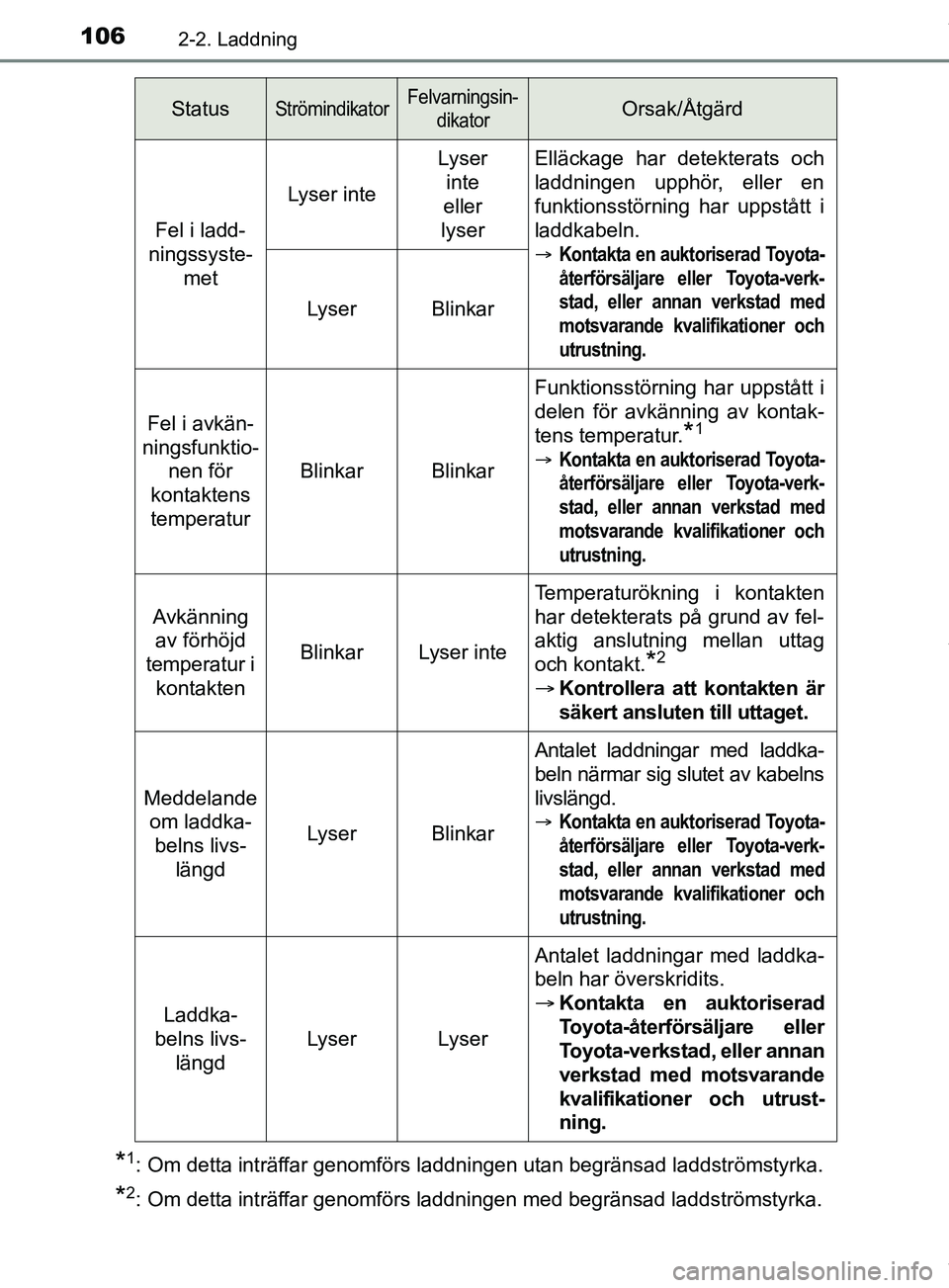

*1: Om detta inträffar genomförs laddningen utan begränsad laddströmstyrka.
*2: Om detta inträffar genomförs laddningen med begränsad laddströmstyrka.
StatusStrömindikatorFelvarningsin-dikatorOrsak/Åtgärd
Fel i ladd-
ningssyste-
met Lyser inte
Lyser
inte
eller
lyser Elläckage har detekterats och
laddningen upphör, eller en
funktionsstörning har uppstått i
laddkabeln.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Lyser Blinkar
Fel i avkän-
ningsfunktio- nen för
kontaktens
temperatur
BlinkarBlinkar
Funktionsstörning har uppstått i
delen för avkänning av kontak-
tens temperatur.
*1
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Avkänning av förhöjd
temperatur i kontakten
BlinkarLyser inte
Temperaturökning i kontakten
har detekterats på grund av fel-
aktig anslutning mellan uttag
och kontakt.
*2
 Kontrollera att kontakten är
säkert ansluten till uttaget.
Meddelande
om laddka-belns livs-
längd
LyserBlinkar
Antalet laddningar med laddka-
beln närmar sig slutet av kabelns
livslängd.
Kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Laddka-
belns livs- längd
LyserLyser
Antalet laddningar med laddka-
beln har överskridits.
 Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrust-
ning.
OM47C99SE.book Page 106 Tuesday, July 17, 2018 12:40 PM

1072-2. Laddning
2
Laddhybridsystem
OM47C99SE

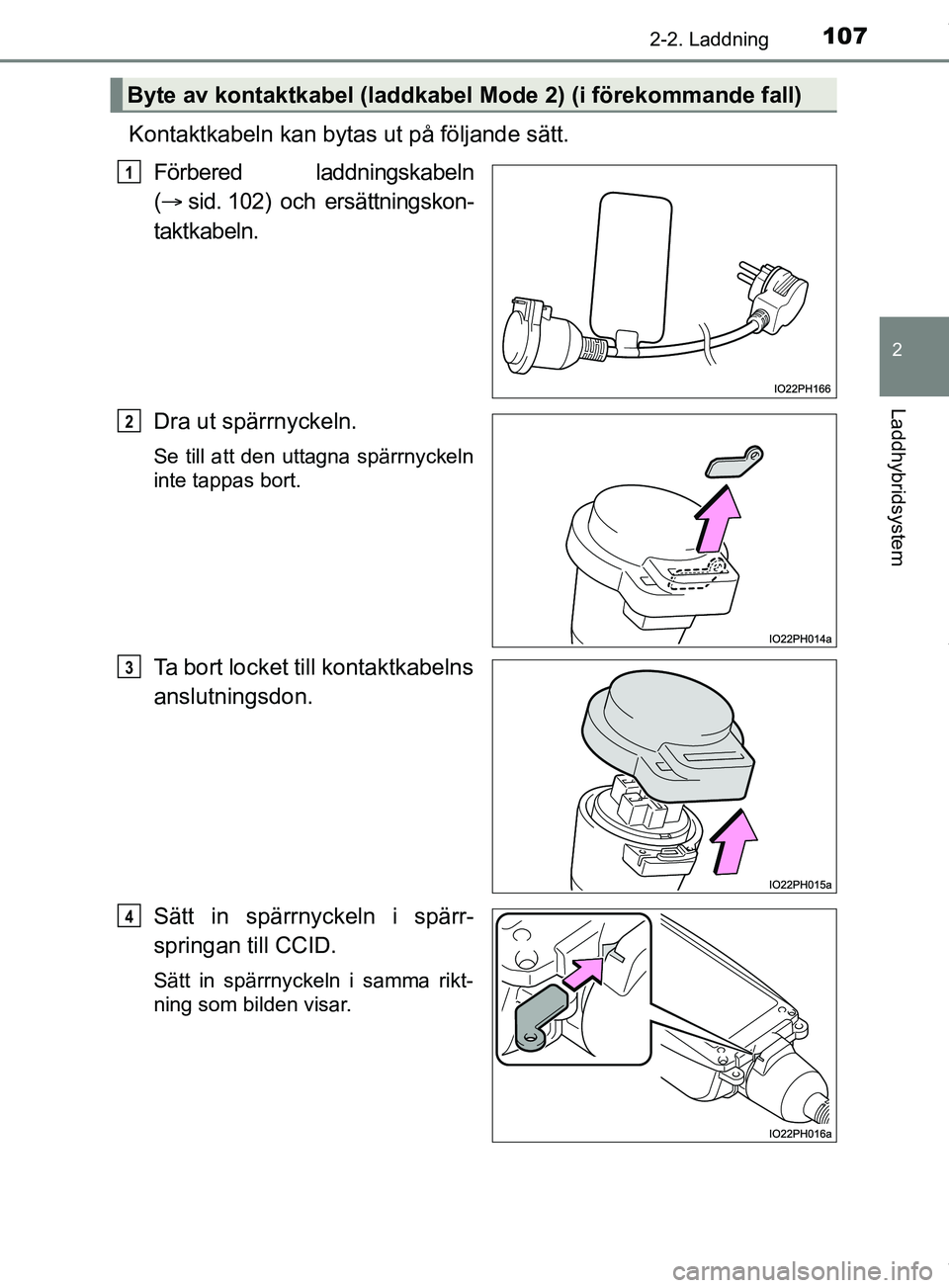

Kontaktkabeln kan bytas ut på följande sätt.Förbered laddningskabeln
( sid. 102) och ersättningskon-
taktkabeln.
Dra ut spärrnyckeln.
Se till att den uttagna spärrnyckeln
inte tappas bort.
Ta bort locket till kontaktkabelns
anslutningsdon.
Sätt in spärrnyckeln i spärr-
springan till CCID.
Sätt in spärrnyckeln i samma rikt-
ning som bilden visar.
Byte av kontaktkabel (laddkabel Mode 2) (i förekommande fall)
1
2
3
4
OM47C99SE.book Page 107 Tuesday, July 17, 2018 12:40 PM

1082-2. Laddning
OM47C99SE

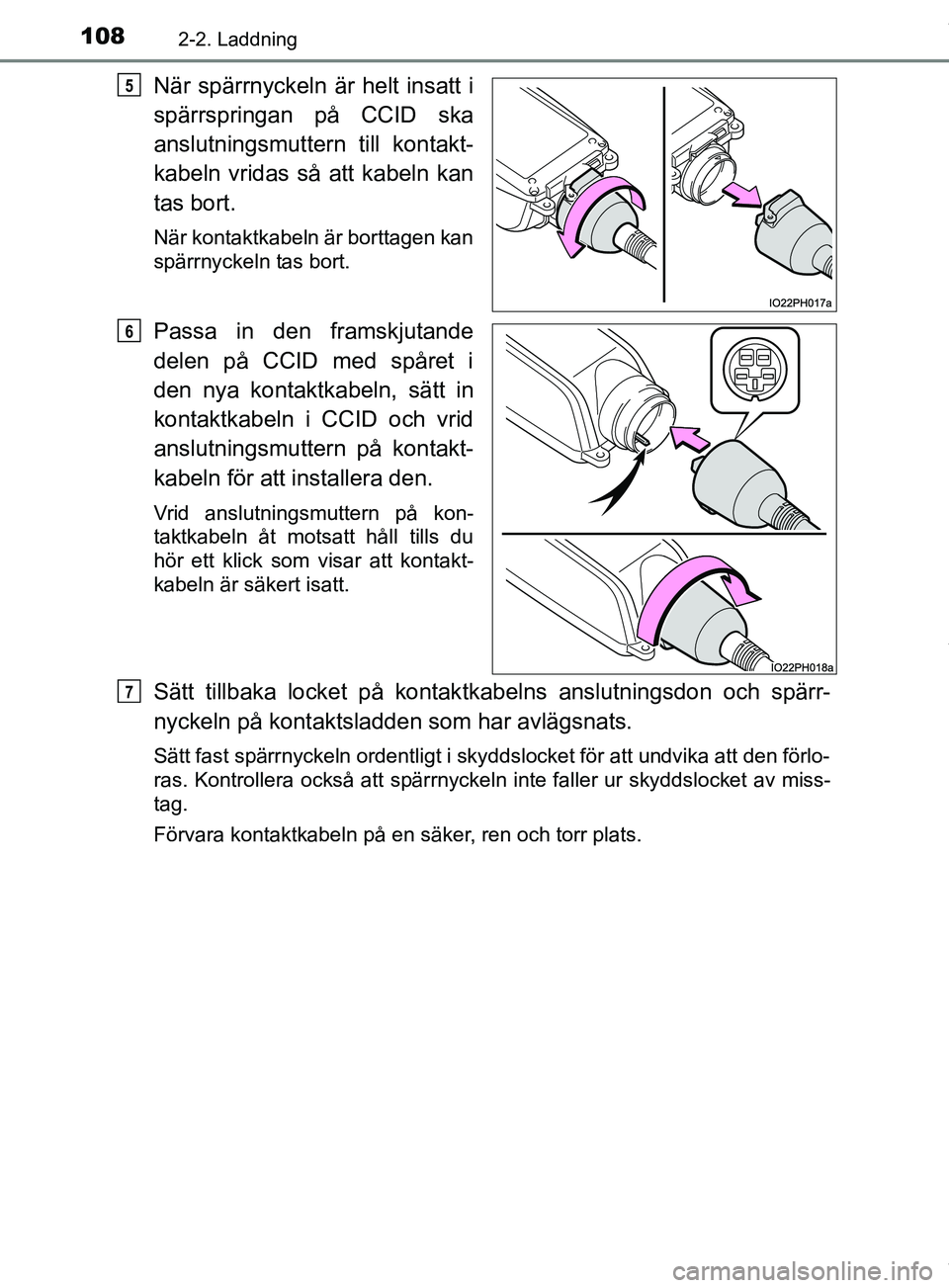

När spärrnyckeln är helt insatt i
spärrspringan på CCID ska
anslutningsmuttern till kontakt-
kabeln vridas så att kabeln kan
tas bort.
När kontaktkabeln är borttagen kan
spärrnyckeln tas bort.
Passa in den framskjutande
delen på CCID med spåret i
den nya kontaktkabeln, sätt in
kontaktkabeln i CCID och vrid
anslutningsmuttern på kontakt-
kabeln för att installera den.
Vrid anslutningsmuttern på kon-
taktkabeln åt motsatt håll tills du
hör ett klick som visar att kontakt-
kabeln är säkert isatt.
Sätt tillbaka locket på kontaktkabelns anslutningsdon och spärr-
nyckeln på kont aktsladden som har avlägsnats.
Sätt fast spärrnyckeln ordentligt i skyddslocket för att undvika att den förlo-
ras. Kontrollera också att spärrnyckeln inte faller ur skyddslocket av miss-
tag.
Förvara kontaktkabeln på en säker, ren och torr plats.
5
6
7
OM47C99SE.book Page 108 Tuesday, July 17, 2018 12:40 PM

1092-2. Laddning
2
Laddhybridsystem
OM47C99SE

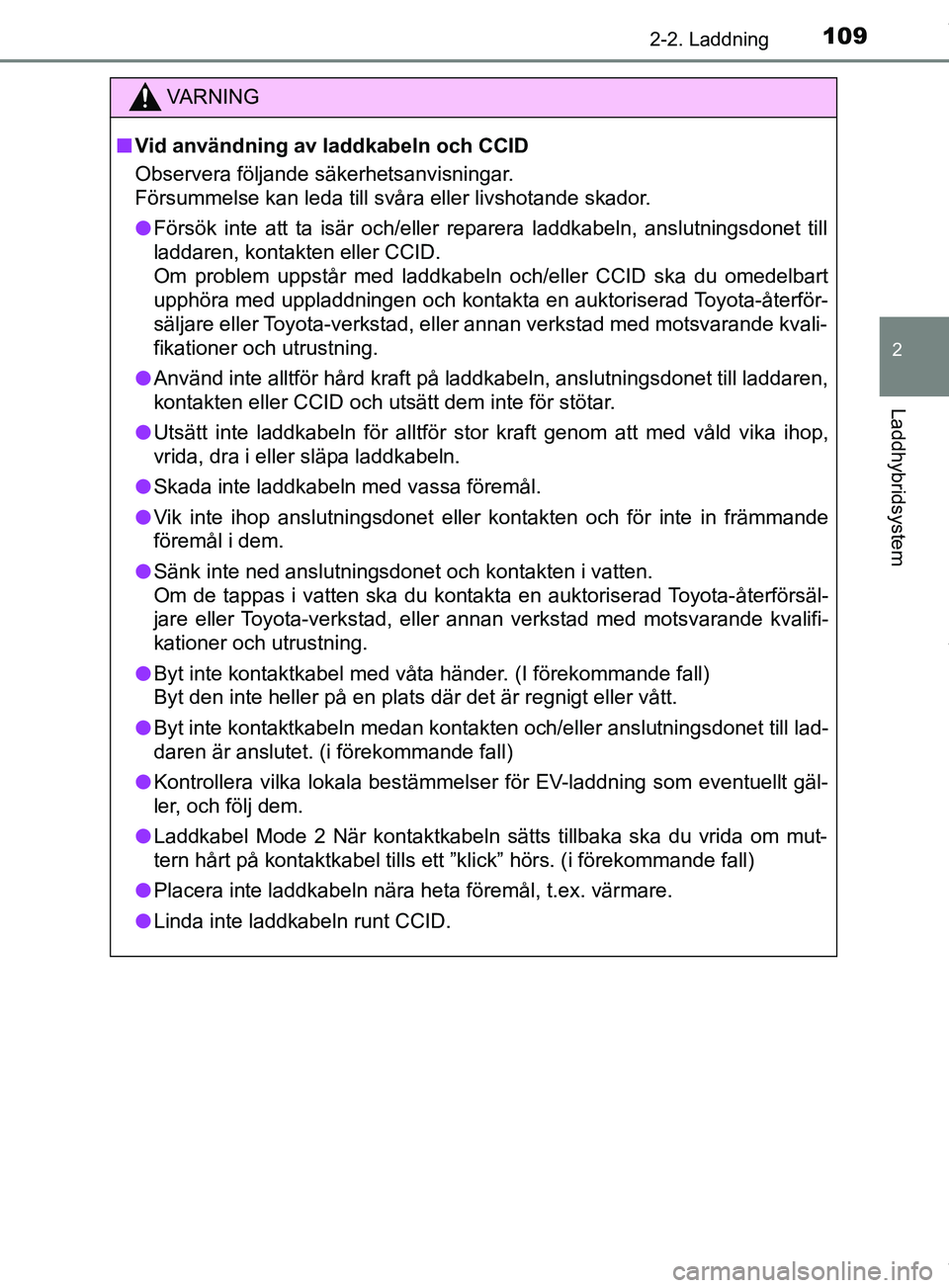

VARNING
n Vid användning av laddkabeln och CCID
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
l Försök inte att ta isär och/eller reparera laddkabeln, anslutningsdonet till
laddaren, kontakten eller CCID.
Om problem uppstår med laddkabeln och/eller CCID ska du omedelbart
upphöra med uppladdningen och kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer och utrustning.
l Använd inte alltför hård kraft på laddkabeln, anslutningsdonet till laddaren,
kontakten eller CCID och utsätt dem inte för stötar.
l Utsätt inte laddkabeln för alltför stor kraft genom att med våld vika ihop,
vrida, dra i eller släpa laddkabeln.
l Skada inte laddkabeln med vassa föremål.
l Vik inte ihop anslutningsdonet eller kontakten och för inte in främmande
föremål i dem.
l Sänk inte ned anslutningsdonet och kontakten i vatten.
Om de tappas i vatten ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
l Byt inte kontaktkabel med våta händer. (I förekommande fall)
Byt den inte heller på en plats där det är regnigt eller vått.
l Byt inte kontaktkabeln medan kontakten och/eller anslutningsdonet till lad-
daren är anslutet. (i förekommande fall)
l Kontrollera vilka lokala bestämmelser för EV-laddning som eventuellt gäl-
ler, och följ dem.
l Laddkabel Mode 2 När kontaktkabeln sätts tillbaka ska du vrida om mut-
tern hårt på kontaktkabel tills ett ”klick” hörs. (i förekommande fall)
l Placera inte laddkabeln nära heta föremål, t.ex. värmare.
l Linda inte laddkabeln runt CCID.
OM47C99SE.book Page 109 Tuesday, July 17, 2018 12:40 PM

1102-2. Laddning

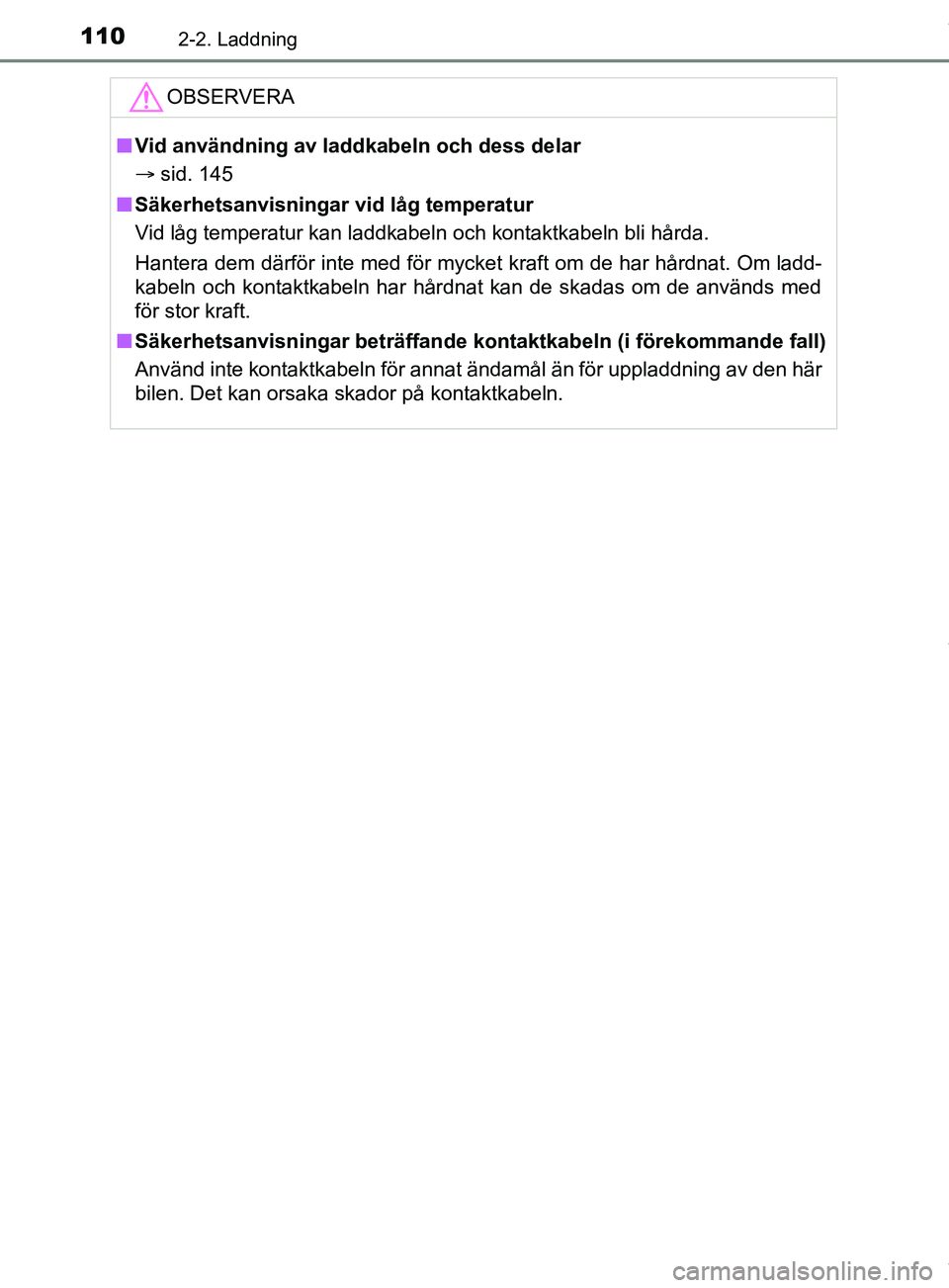

OM47C99SEOBSERVERA
n
Vid användning av laddkabeln och dess delar
 sid. 145
n Säkerhetsanvisningar vid låg temperatur
Vid låg temperatur kan laddkabeln och kontaktkabeln bli hårda.
Hantera dem därför inte med för mycket kraft om de har hårdnat. Om ladd-
kabeln och kontaktkabeln har hårdnat kan de skadas om de används med
för stor kraft.
n Säkerhetsanvisningar beträffande kontaktkabeln (i förekommande fall)
Använd inte kontaktkabeln för annat ändamål än för uppladdning av den här
bilen. Det kan orsaka skador på kontaktkabeln.
