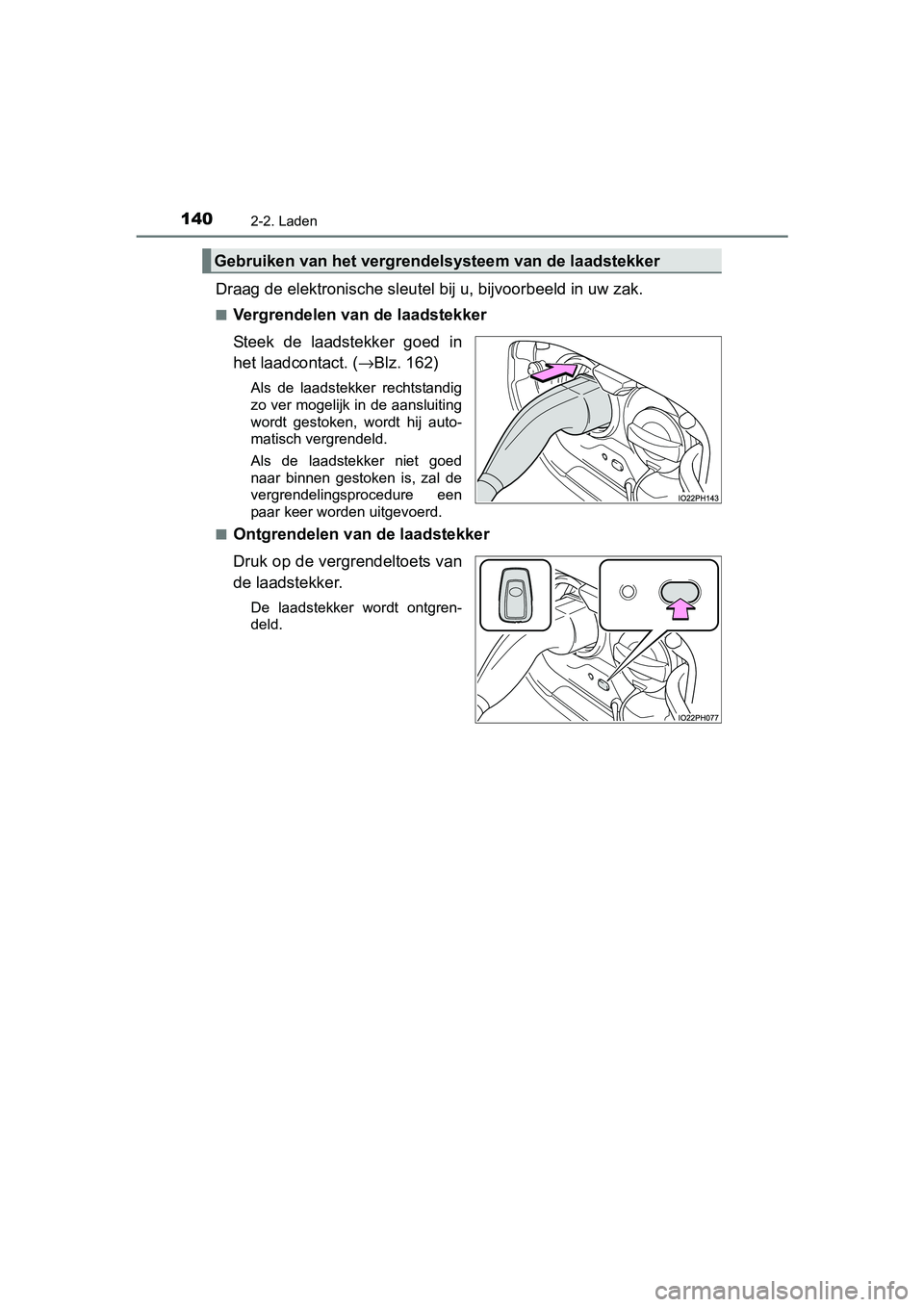

1402-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Draag de elektronische sleutel bij u, bijvoorbeeld in uw zak.
■Vergrendelen van de laadstekker
Steek de laadstekker goed in
het laadcontact. ( →Blz. 162)
Als de laadstekker rechtstandig
zo ver mogelijk in de aansluiting
wordt gestoken, wordt hij auto-
matisch vergrendeld.
Als de laadstekker niet goed
naar binnen gestoken is, zal de
vergrendelingsprocedure een
paar keer worden uitgevoerd.
■
Ontgrendelen van de laadstekker
Druk op de vergrendeltoets van
de laadstekker.
De laadstekker wordt ontgren-
deld.
Gebruiken van het vergrendelsysteem van de laadstekker
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 140 Tuesday, January 2, 2018 2:59 PM

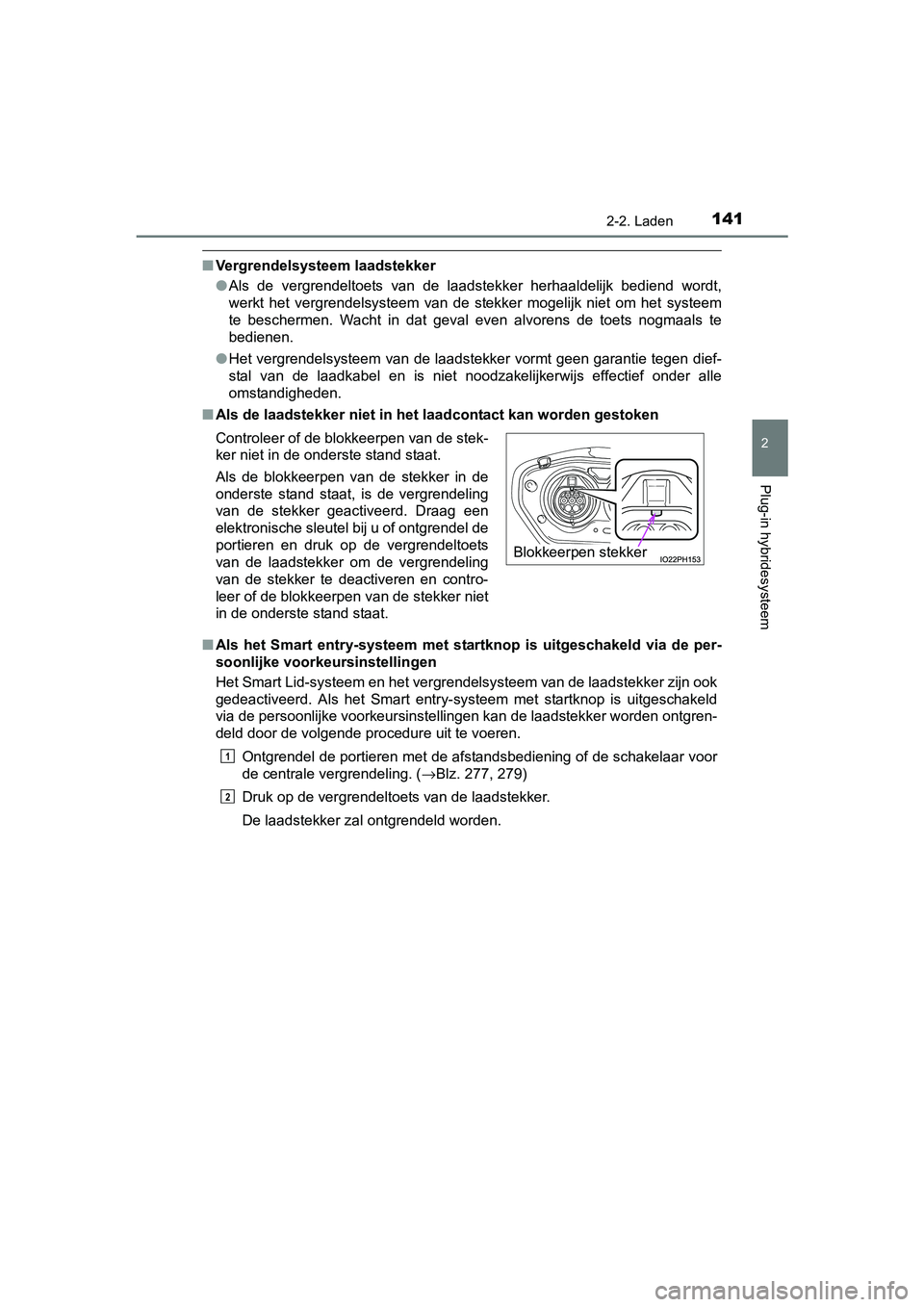

1412-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
■Vergrendelsysteem laadstekker
●Als de vergrendeltoets van de laadstekker herhaaldelijk bediend wordt,
werkt het vergrendelsysteem van de stekker mogelijk niet om het systeem
te beschermen. Wacht in dat geval even alvorens de toets nogmaa ls te
bedienen.
● Het vergrendelsysteem van de laadstekker vormt geen garantie tegen dief-
stal van de laadkabel en is niet noodzakelijkerwijs effectief o nder alle
omstandigheden.
■ Als de laadstekker niet in het l aadcontact kan worden gestoken
■ Als het Smart entry-systeem met startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen
Het Smart Lid-systeem en het vergrendelsysteem van de laadstekker zijn ook
gedeactiveerd. Als het Smart entry-systeem met startknop is uit geschakeld
via de persoonlijke voorkeursinstellingen kan de laadstekker wo rden ontgren-
deld door de volgende procedure uit te voeren.
Ontgrendel de portieren met de afstandsbediening of de schakela ar voor
de centrale vergrendeling. ( →Blz. 277, 279)
Druk op de vergrendeltoets van de laadstekker.
De laadstekker zal ontgrendeld worden.
Controleer of de blokkeerpen van de stek-
ker niet in de onderste stand staat.
Als de blokkeerpen van de stekker in de
onderste stand staat, is de vergrendeling
van de stekker geactiveerd. Draag een
elektronische sleutel bij u of ontgrendel de
portieren en druk op de vergrendeltoets
van de laadstekker om de vergrendeling
van de stekker te deactiveren en contro-
leer of de blokkeerpen van de stekker niet
in de onderste stand staat.
Blokkeerpen stekker
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo
k Page 141 Tuesday, January 2, 2018 2:59 PM

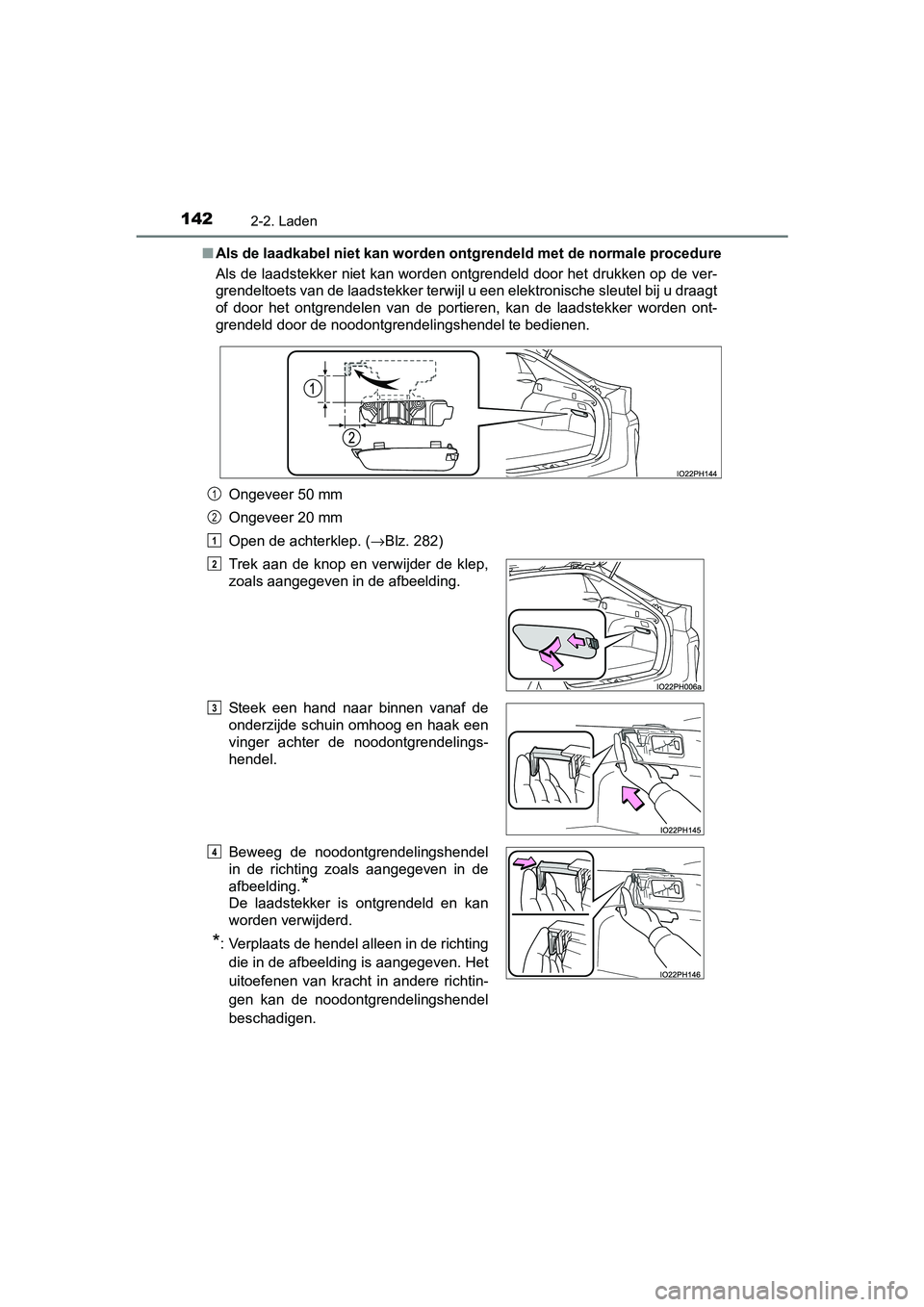

1422-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)■
Als de laadkabel niet kan worden ontgrendeld met de normale procedure
Als de laadstekker niet kan worden ontgrendeld door het drukken op de ver-
grendeltoets van de laadstekker terwijl u een elektronische sle utel bij u draagt
of door het ontgrendelen van de portieren, kan de laadstekker w orden ont-
grendeld door de noodontgrendelingshendel te bedienen.
Ongeveer 50 mm
Ongeveer 20 mm
Open de achterklep. ( →Blz. 282)
Trek aan de knop en verwijder de klep,
zoals aangegeven in de afbeelding.
Steek een hand naar binnen vanaf de
onderzijde schuin omhoog en haak een
vinger achter de noodontgrendelings-
hendel.
Beweeg de noodontgrendelingshendel
in de richting zoals aangegeven in de
afbeelding.
*
De laadstekker is ontgrendeld en kan
worden verwijderd.
*: Verplaats de hendel alleen in de richting
die in de afbeelding is aangegeven. Het
uitoefenen van kracht in andere richtin-
gen kan de noodontgrendelingshendel
beschadigen.
1
2
1
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 142 Tuesday, January 2, 2018 2:59 PM

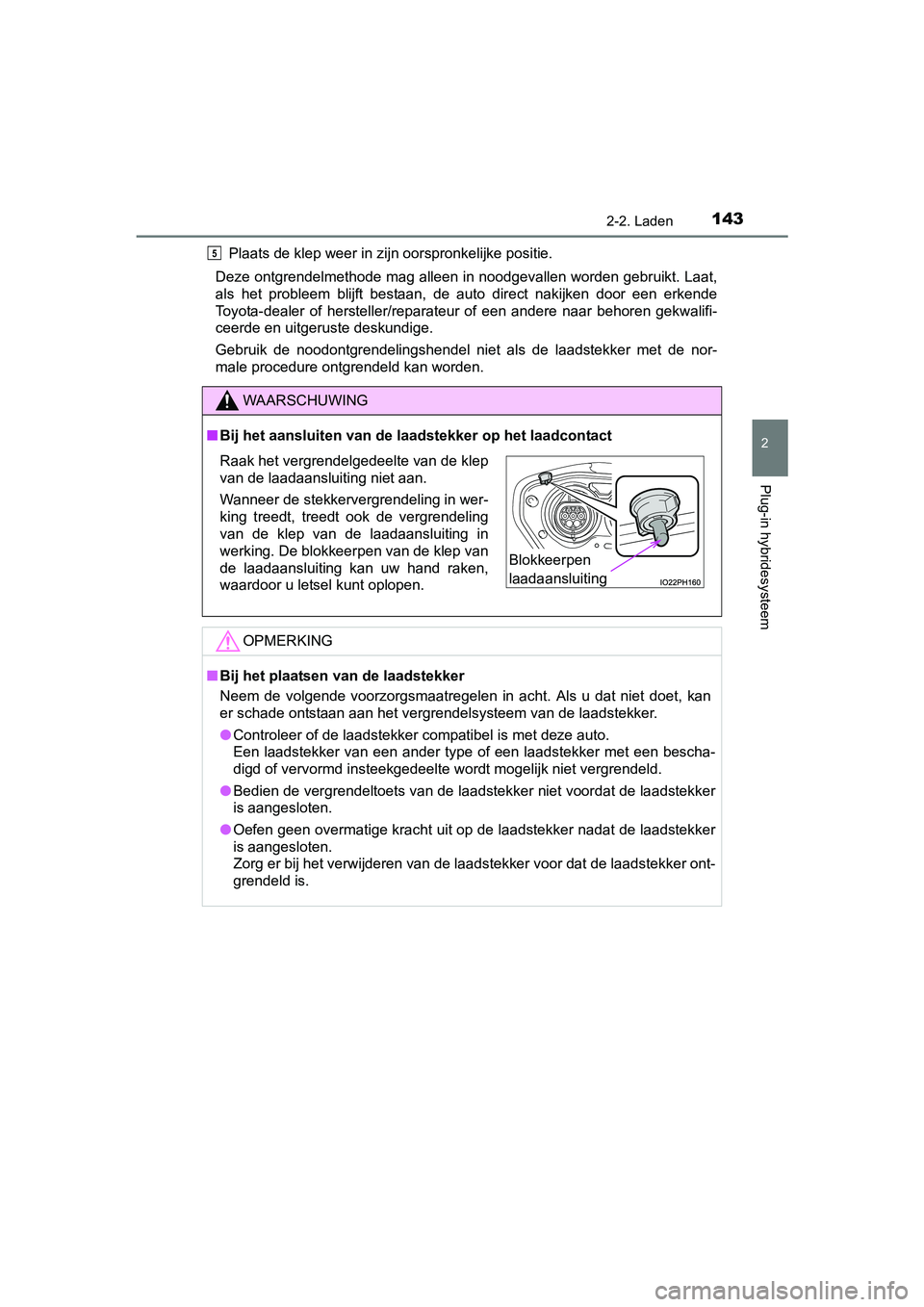

1432-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)Plaats de klep weer in zijn oorspronkelijke positie.
Deze ontgrendelmethode mag alleen in noodgevallen worden gebrui kt. Laat,
als het probleem blijft bestaan, de auto direct nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwalifi-
ceerde en uitgeruste deskundige.
Gebruik de noodontgrendelingshendel niet als de laadstekker met de nor-
male procedure ontgrendeld kan worden.
WAARSCHUWING
■ Bij het aansluiten van de laadstekker op het laadcontact
OPMERKING
■Bij het plaatsen van de laadstekker
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kan
er schade ontstaan aan het vergrendelsysteem van de laadstekker .
● Controleer of de laadstekker compatibel is met deze auto.
Een laadstekker van een ander type of een laadstekker met een b escha-
digd of vervormd insteekgedeelte wordt mogelijk niet vergrendel d.
● Bedien de vergrendeltoets van de laadstekker niet voordat de la adstekker
is aangesloten.
● Oefen geen overmatige kracht uit op de laadstekker nadat de laa dstekker
is aangesloten.
Zorg er bij het verwijderen van de laadstekker voor dat de laad stekker ont-
grendeld is.
5
Raak het vergrendelgedeelte van de klep
van de laadaansluiting niet aan.
Wanneer de stekkervergrendeling in wer-
king treedt, treedt ook de vergrendeling
van de klep van de laadaansluiting in
werking. De blokkeerpen van de klep van
de laadaansluiting kan uw hand raken,
waardoor u letsel kunt oplopen.
Blokkeerpen
laadaansluiting
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 143 Tuesday, January 2, 2018 2:59 PM

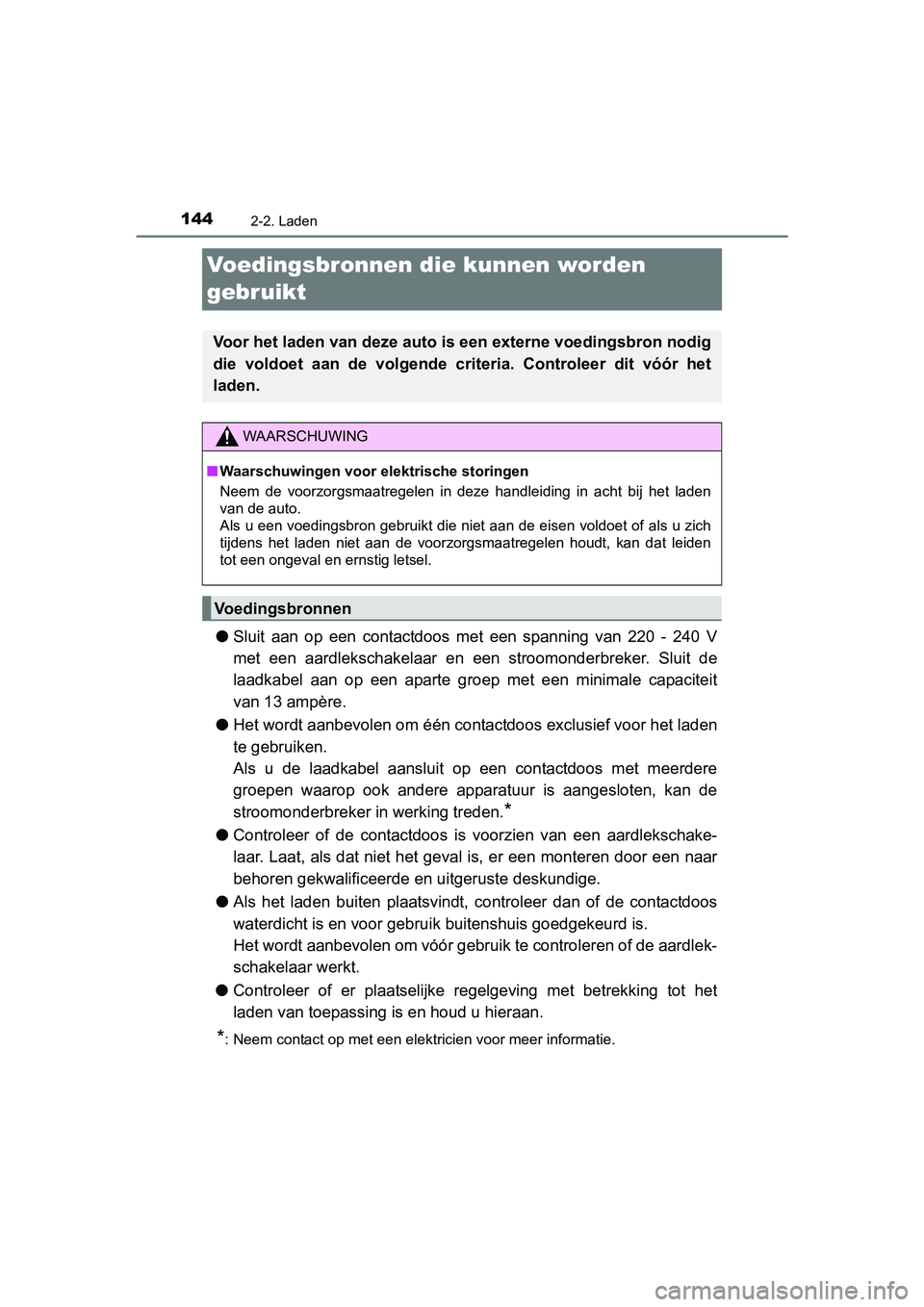

1442-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Voedingsbronnen die kunnen worden
gebruikt
●Sluit aan op een contactdoos met een spanning van 220 - 240 V
met een aardlekschakelaar en een stroomonderbreker. Sluit de
laadkabel aan op een aparte groep met een minimale capaciteit
van 13 ampère.
● Het wordt aanbevolen om één contactdoos exclusief voor het laden
te gebruiken.
Als u de laadkabel aansluit op een contactdoos met meerdere
groepen waarop ook andere apparatuur is aangesloten, kan de
stroomonderbreker in werking treden.
*
●Controleer of de contactdoos i s voorzien van een aardlekschake-
laar. Laat, als dat niet het geval is, er een monteren door een naar
behoren gekwalificeerde en uitgeruste deskundige.
● Als het laden buiten plaatsvindt, controleer dan of de contactd oos
waterdicht is en voor gebrui k buitenshuis goedgekeurd is.
Het wordt aanbevolen om vóór gebru ik te controleren of de aardlek-
schakelaar werkt.
● Controleer of er plaatselijke regelgeving met betrekking tot he t
laden van toepassing is en houd u hieraan.
*: Neem contact op met een elektricien voor meer informatie.
Voor het laden van deze auto is een externe voedingsbron nodig
die voldoet aan de volgende cri teria. Controleer dit vóór het
laden.
WAARSCHUWING
■ Waarschuwingen voor elektrische storingen
Neem de voorzorgsmaatregelen in deze handleiding in acht bij het laden
van de auto.
Als u een voedingsbron gebruikt die niet aan de eisen voldoet o f als u zich
tijdens het laden niet aan de voorzorgsmaatregelen houdt, kan d at leiden
tot een ongeval en ernstig letsel.
Voedingsbronnen
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 144 Tuesday, January 2, 2018 2:59 PM

1452-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
■De laadomgeving
De volgende laaduitrusting en instellingen worden aanbevolen om veilig te
kunnen laden.
● Waterdichte contactdoos
Als het laden buiten plaatsvindt, moet de stekker aangesloten w orden op
een waterdichte contactdoos en moet worden gecontroleerd of de verbin-
ding waterdicht blijft terwijl de stekker is aangesloten.
● Speciaal circuit
• Sluit de laadkabel alleen aan op een speciale groep met een mi nimale
capaciteit van 13 ampère met piekstroombeveiliging, om de kans op
brand te verkleinen.
• Sluit de laadkabel aan op een contactdoos met aardlekschakelaa r, om de
kans op een elektrische schok t ijdens het gebruik van de stekke r te verklei-
nen.
● Op afstand bedienbare schakelaar
Hiermee kan de stroom tussen de contactdoos en de stekker worde n uitge-
schakeld, zodat de stekker op regenachtige dagen veilig kan wor den verwij-
derd of geplaatst.
■ Als de stroomonderbreker in werking treedt tijdens het laden
De bovenste limiet van de laadstroom kan worden gewijzigd bij de instellin-
gen in “Vehicle Settings” (voertuiginstellingen) op het multi-i nformatiedisplay.
Druk op of van de bedieningstoetsen van het instrumentenpanee l
om (“Vehicle Settings”) (voertuiginstellingen) te selecteren o p het
scherm en druk vervolgens op .
Druk op of van de bedieningstoetsen van het instrumentenpanee l
om “Charge Settings” (instellingen laden) te selecteren en druk vervolgens
op .
Het scherm “Charge Settings” (instellingen laden) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpanee l
om “Charge Settings” (instellingen laden) te selecteren en druk vervolgens
op .
Het scherm “Charge Current” (laadstroom) verschijnt.
Druk op of van de bedieningstoetsen van het instrumentenpanee l
om “8A” te selecteren en druk vervolgens op .
De maximale stroomsterkte tijdens het laden wordt begrensd op 8 A.
*
Als de stroomonderbreker nog steeds in werking treedt tijdens het laden, ook al is
de bovenste limiet van de laadstroom gewijzigd, controleer dan of de aangesloten
voedingsbron voldoet aan de voorgeschreven laadcondities. (
→Blz. 144)
*: Het begrenzen van de laadstroom verlengt de laadtijd.
1
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 145 Tuesday, January 2, 2018 2:59 PM

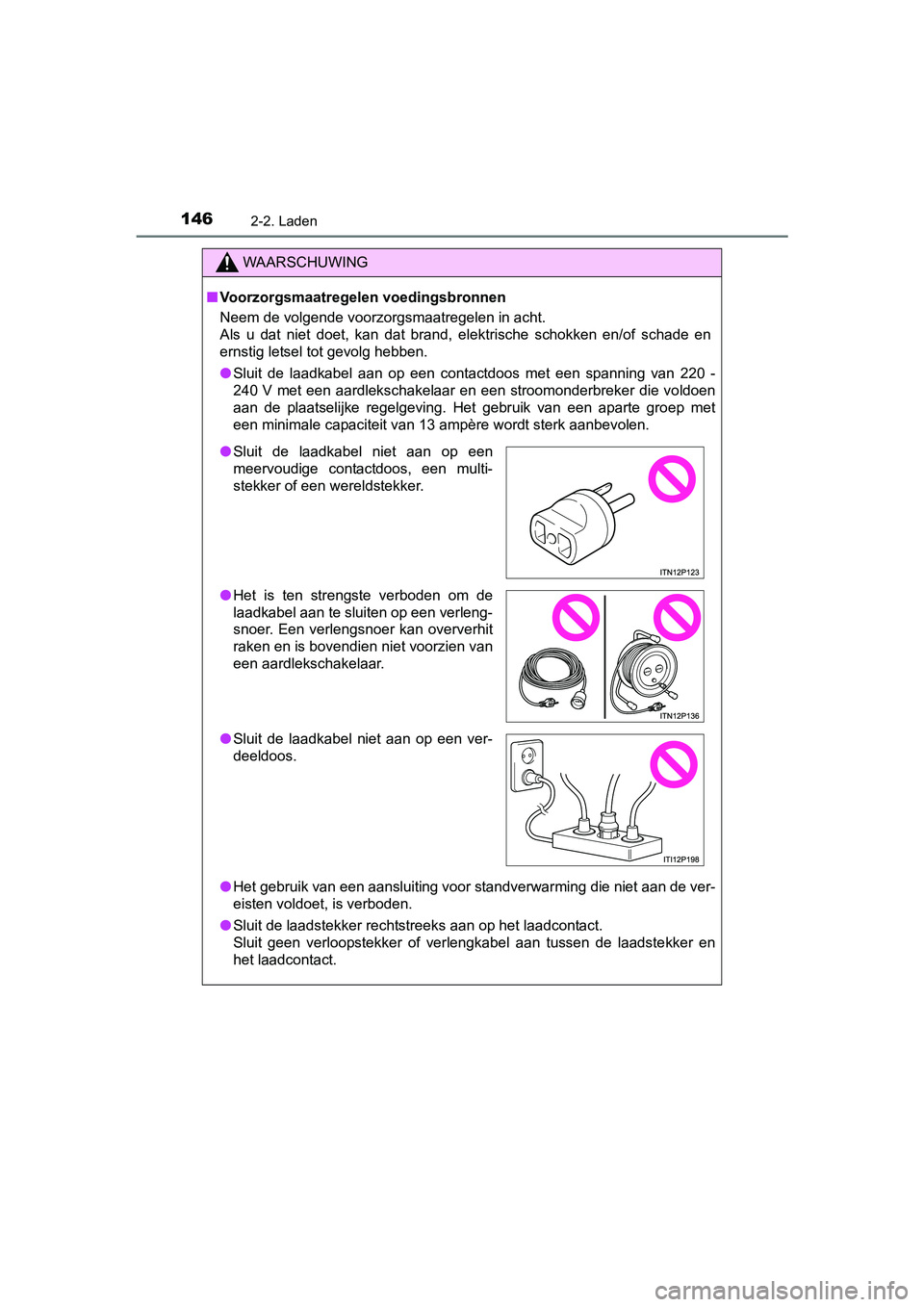

1462-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen voedingsbronnen
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, kan dat brand, elektrische schokken en/of schade en
ernstig letsel tot gevolg hebben.
● Sluit de laadkabel aan op een contactdoos met een spanning van 220 -
240 V met een aardlekschakelaar en een stroomonderbreker die vo ldoen
aan de plaatselijke regelgeving. Het gebruik van een aparte gro ep met
een minimale capaciteit van 13 ampère wordt sterk aanbevolen.
● Het gebruik van een aansluiting voor standverwarming die niet a an de ver-
eisten voldoet, is verboden.
● Sluit de laadstekker rechtstreeks aan op het laadcontact.
Sluit geen verloopstekker of verlengkabel aan tussen de laadste kker en
het laadcontact.
● Sluit de laadkabel niet aan op een
meervoudige contactdoos, een multi-
stekker of een wereldstekker.
● Het is ten strengste verboden om de
laadkabel aan te sluiten op een verleng-
snoer. Een verlengsnoer kan oververhit
raken en is bovendien niet voorzien van
een aardlekschakelaar.
● Sluit de laadkabel niet aan op een ver-
deeldoos.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 146 Tuesday, January 2, 2018 2:59 PM

147
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

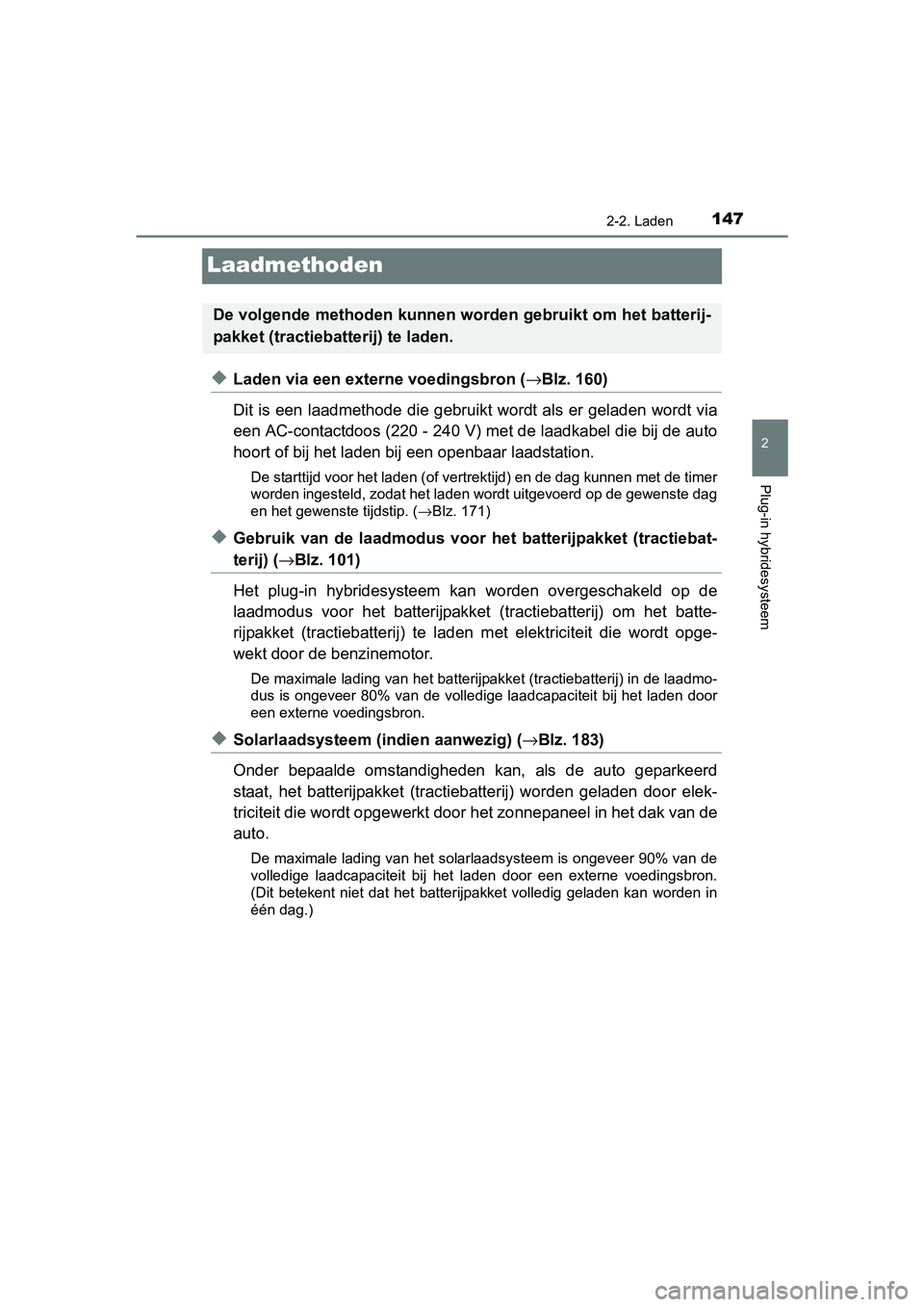

Laadmethoden
◆Laden via een externe voedingsbron (→Blz. 160)
Dit is een laadmethode die gebruikt wordt als er geladen wordt via
een AC-contactdoos (220 - 240 V) met de laadkabel die bij de au to
hoort of bij het laden bij een openbaar laadstation.
De starttijd voor het laden (of vertrektijd) en de dag kunnen m et de timer
worden ingesteld, zodat het laden wordt uitgevoerd op de gewens te dag
en het gewenste tijdstip. ( →Blz. 171)
◆Gebruik van de laadmodus voor het batterijpakket (tractiebat-
terij) (→Blz. 101)
Het plug-in hybridesysteem kan worden overgeschakeld op de
laadmodus voor het batterijpakket (tractiebatterij) om het batt e-
rijpakket (tractiebatterij) te l aden met elektriciteit die word t opge-
wekt door de benzinemotor.
De maximale lading van het batterijpakket (tractiebatterij) in de laadmo-
dus is ongeveer 80% van de volledige laadcapaciteit bij het lad en door
een externe voedingsbron.
◆Solarlaadsysteem (indien aanwezig) ( →Blz. 183)
Onder bepaalde omstandigheden kan, als de auto geparkeerd
staat, het batterijpakket (tractiebatterij) worden geladen door elek-
triciteit die wordt opgewerkt door het zonnepaneel in het dak v an de
auto.
De maximale lading van het solarlaadsysteem is ongeveer 90% van de
volledige laadcapaciteit bij het laden door een externe voeding sbron.
(Dit betekent niet dat het batterijpakket volledig geladen kan worden in
één dag.)
De volgende methoden kunnen worden gebruikt om het batterij-
pakket (tractiebatterij) te laden.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 147 Tuesday, January 2, 2018 2:59 PM

1482-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

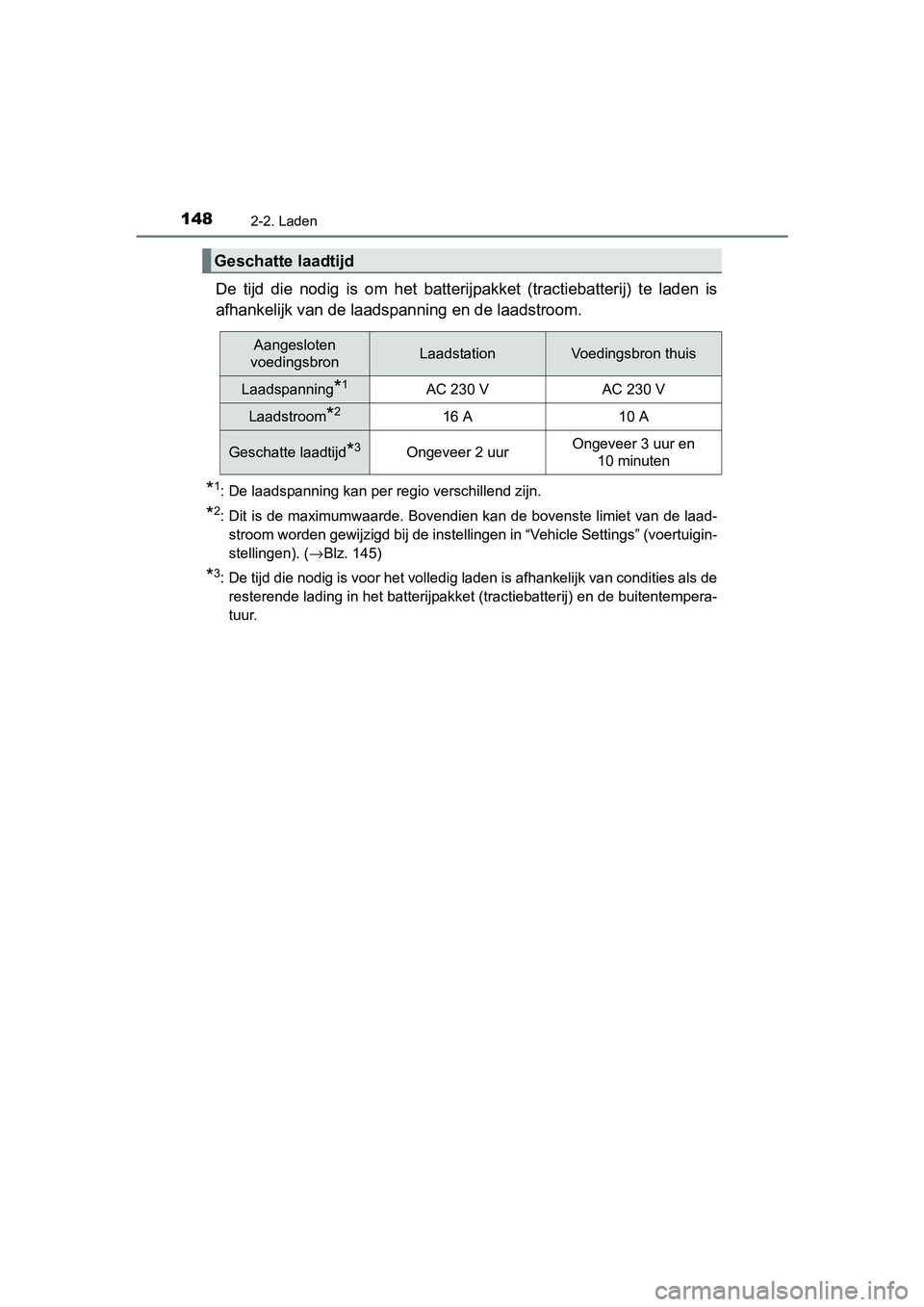

De tijd die nodig is om het batterijpakket (tractiebatterij) te laden is
afhankelijk van de laads panning en de laadstroom.
*1: De laadspanning kan per regio verschillend zijn.
*2: Dit is de maximumwaarde. Bovendien kan de bovenste limiet van de laad-
stroom worden gewijzigd bij de instellingen in “Vehicle Setting s” (voertuigin-
stellingen). ( →Blz. 145)
*3: De tijd die nodig is voor het volledig laden is afhankelijk va n condities als de
resterende lading in het batterijpakket (tractiebatterij) en de buitentempera-
tuur.
Geschatte laadtijd
Aangesloten
voedingsbronLaadstationVoedingsbron thuis
Laadspanning*1AC 230 VAC 230 V
Laadstroom*216 A10 A
Geschatte laadtijd*3Ongeveer 2 uurOngeveer 3 uur en
10 minuten
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 148 Tuesday, January 2, 2018 2:59 PM

1492-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

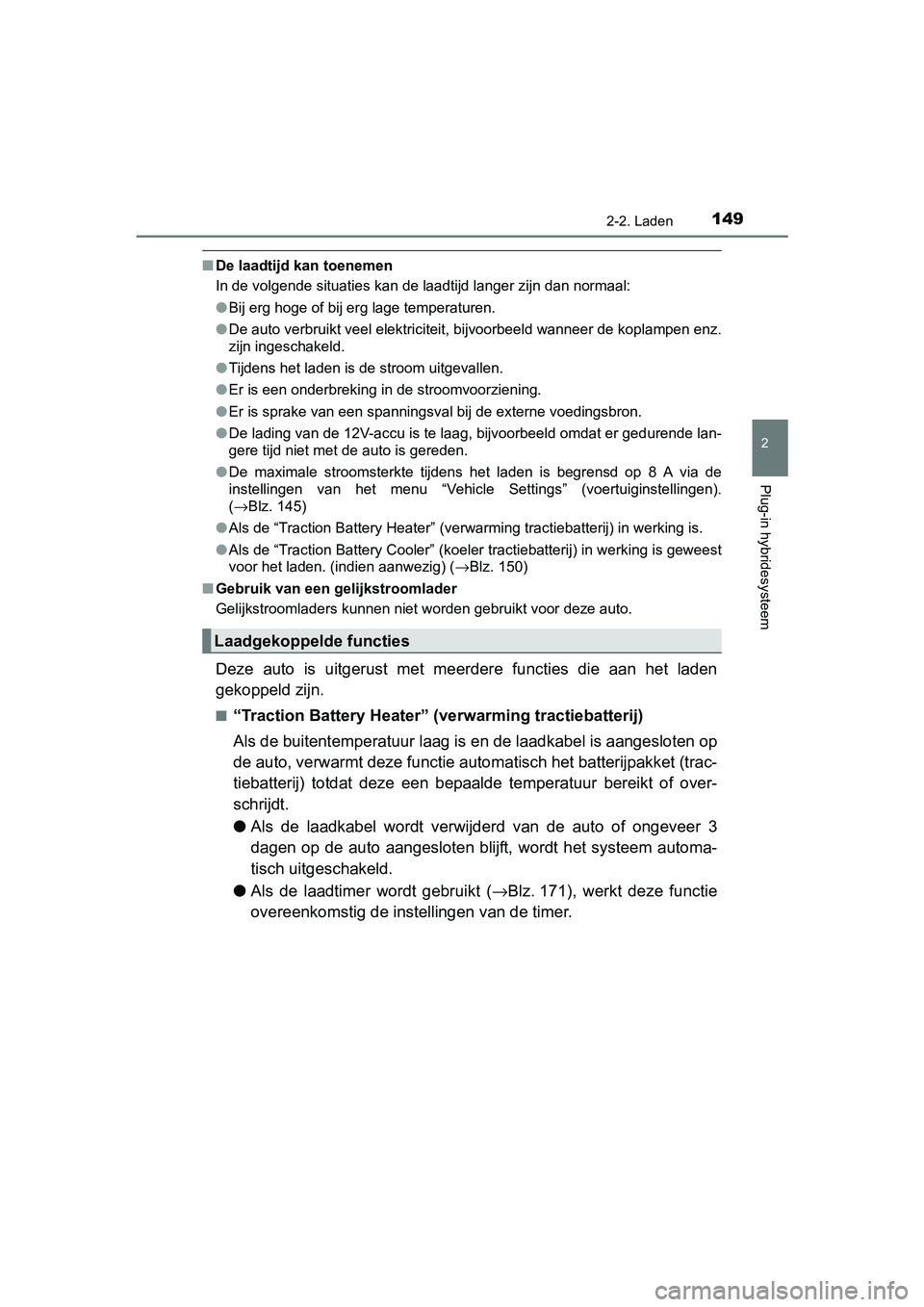

■De laadtijd kan toenemen
In de volgende situaties kan de laadtijd langer zijn dan normaa l:
● Bij erg hoge of bij erg lage temperaturen.
● De auto verbruikt veel elektriciteit, bijvoorbeeld wanneer de k oplampen enz.
zijn ingeschakeld.
● Tijdens het laden is de stroom uitgevallen.
● Er is een onderbreking in de stroomvoorziening.
● Er is sprake van een spanningsval bij de externe voedingsbron.
● De lading van de 12V-accu is te laag, bijvoorbeeld omdat er ged urende lan-
gere tijd niet met de auto is gereden.
● De maximale stroomsterkte tijdens het laden is begrensd op 8 A via de
instellingen van het menu “Vehicle Settings” (voertuiginstellin gen).
( →Blz. 145)
● Als de “Traction Battery Heater” (verwarming tractiebatterij) in werking is.
● Als de “Traction Battery Cooler” (koeler tractiebatterij) in we rking is geweest
voor het laden. (indien aanwezig) ( →Blz. 150)
■ Gebruik van een gelijkstroomlader
Gelijkstroomladers kunnen niet worden gebruikt voor deze auto.
Deze auto is uitgerust met meerdere functies die aan het laden
gekoppeld zijn.
■“Traction Battery Heater” (verwarming tractiebatterij)
Als de buitentemperatuur laag is en de laadkabel is aangesloten op
de auto, verwarmt deze functie au tomatisch het batterijpakket (trac-
tiebatterij) totdat deze een bepaalde temperatuur bereikt of ov er-
schrijdt.
● Als de laadkabel wordt verwijderd van de auto of ongeveer 3
dagen op de auto aangesloten blijft, wordt het systeem automa-
tisch uitgeschakeld.
● Als de laadtimer wordt gebruikt ( →Blz. 171), werkt deze functie
overeenkomstig de inst ellingen van de timer.
Laadgekoppelde functies
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 149 Tuesday, January 2, 2018 2:59 PM
