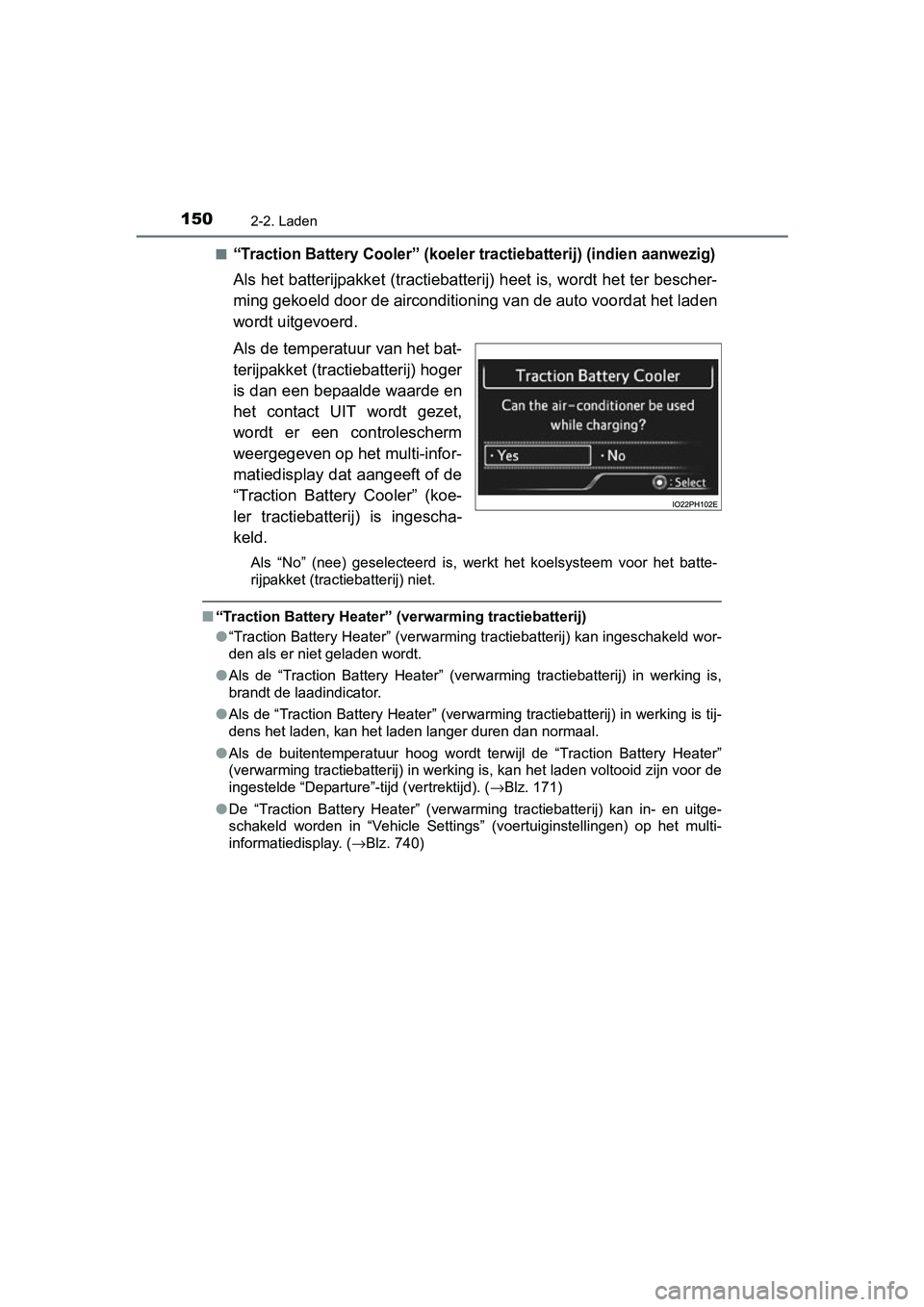

1502-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)■
“Traction Battery Cooler” (koeler tractiebatterij) (indien aanw
ezig)
Als het batterijpakket (tractiebatterij) heet is, wordt het ter bescher-
ming gekoeld door de airconditio ning van de auto voordat het laden
wordt uitgevoerd.
Als de temperatuur van het bat-
terijpakket (tractiebatterij) hoger
is dan een bepaalde waarde en
het contact UIT wordt gezet,
wordt er een controlescherm
weergegeven op het multi-infor-
matiedisplay dat aangeeft of de
“Traction Battery Cooler” (koe-
ler tractiebatterij) is ingescha-
keld.
Als “No” (nee) geselecteerd is, werkt het koelsysteem voor het batte-
rijpakket (tractiebatterij) niet.
■ “Traction Battery Heater” (verwarming tractiebatterij)
● “Traction Battery Heater” (verwa rming tractiebatterij) kan ingeschakeld wor-
den als er niet geladen wordt.
● Als de “Traction Battery Heater” (verwarming tractiebatterij) i n werking is,
brandt de laadindicator.
● Als de “Traction Battery Heater” (verwarming tractiebatterij) i n werking is tij-
dens het laden, kan het laden langer duren dan normaal.
● Als de buitentemperatuur hoog wordt terwijl de “Traction Batter y Heater”
(verwarming tractiebatterij) in werking is, kan het laden volto oid zijn voor de
ingestelde “Departure”-tijd (vertrektijd). ( →Blz. 171)
● De “Traction Battery Heater” (verwarming tractiebatterij) kan in- en uitge-
schakeld worden in “Vehicle Settings” (voertuiginstellingen) op het multi-
informatiedisplay. ( →Blz. 740)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 150 Tuesday, January 2, 2018 2:59 PM

1512-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)■

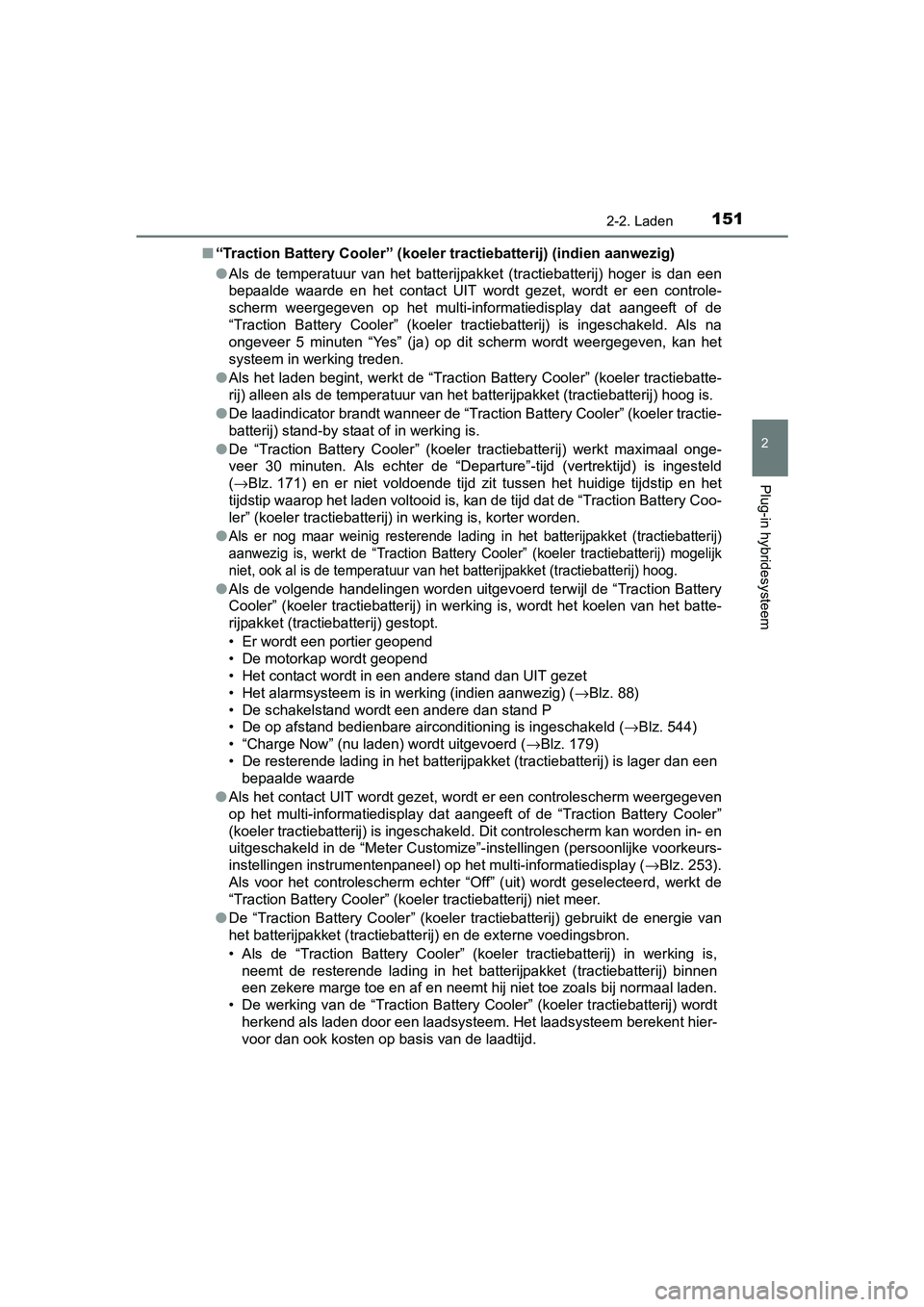

“Traction Battery Cooler” (koeler tractiebatterij) (indien aanw ezig)
● Als de temperatuur van het batterijpakket (tractiebatterij) hog er is dan een
bepaalde waarde en het contact UIT wordt gezet, wordt er een co ntrole-
scherm weergegeven op het multi-informatiedisplay dat aangeeft of de
“Traction Battery Cooler” (koeler tractiebatterij) is ingeschak eld. Als na
ongeveer 5 minuten “Yes” (ja) op dit scherm wordt weergegeven, kan het
systeem in werking treden.
● Als het laden begint, werkt de “Traction Battery Cooler” (koele r tractiebatte-
rij) alleen als de temperatuur van het batterijpakket (tractieb atterij) hoog is.
● De laadindicator brandt wanneer de “Traction Battery Cooler” (k oeler tractie-
batterij) stand-by staat of in werking is.
● De “Traction Battery Cooler” (koeler tractiebatterij) werkt max imaal onge-
veer 30 minuten. Als echter de “Departure”-tijd (vertrektijd) i s ingesteld
( →Blz. 171) en er niet voldoende tijd zit tussen het huidige tijds tip en het
tijdstip waarop het laden voltooid is, kan de tijd dat de “Trac tion Battery Coo-
ler” (koeler tractiebatterij) in werking is, korter worden.
●
Als er nog maar weinig resterende lading in het batterijpakket (tractiebatterij)
aanwezig is, werkt de “Traction Battery Cooler” (koeler tractie batterij) mogelijk
niet, ook al is de temperatuur van het batterijpakket (tractieb atterij) hoog.
●Als de volgende handelingen worden uitgevoerd terwijl de “Tract ion Battery
Cooler” (koeler tractiebatterij) in werking is, wordt het koelen van het batte-
rijpakket (tractiebatterij) gestopt.
• Er wordt een portier geopend
• De motorkap wordt geopend
• Het contact wordt in een andere stand dan UIT gezet
• Het alarmsysteem is in werking (indien aanwezig) ( →Blz. 88)
• De schakelstand wordt een andere dan stand P
• De op afstand bedienbare airconditioning is ingeschakeld ( →Blz. 544)
• “Charge Now” (nu laden) wordt uitgevoerd ( →Blz. 179)
• De resterende lading in het batterijpakket (tractiebatterij) i s lager dan een
bepaalde waarde
● Als het contact UIT wordt gezet, wordt er een controlescherm we ergegeven
op het multi-informatiedisplay dat aangeeft of de “Traction Bat tery Cooler”
(koeler tractiebatterij) is ingeschakeld. Dit controlescherm ka n worden in- en
uitgeschakeld in de “Meter Customize”-instellingen (persoonlijk e voorkeurs-
instellingen instrumentenpaneel) op het multi-informatiedisplay (→Blz. 253).
Als voor het controlescherm echter “Off” (uit) wordt geselectee rd, werkt de
“Traction Battery Cooler” (koeler tractiebatterij) niet meer.
● De “Traction Battery Cooler” (koeler tractiebatterij) gebruikt de energie van
het batterijpakket (tractiebatterij) en de externe voedingsbron .
• Als de “Traction Battery Cooler” (koeler tractiebatterij) in w erking is,
neemt de resterende lading in het batterijpakket (tractiebatter ij) binnen
een zekere marge toe en af en neemt hij niet toe zoals bij normaal laden.
• De werking van de “Traction Battery Cooler” (koeler tractiebat terij) wordt
herkend als laden door een laadsysteem. Het laadsysteem bereken t hier-
voor dan ook kosten op basis van de laadtijd.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 151 Tuesday, January 2, 2018 2:59 PM

1522-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

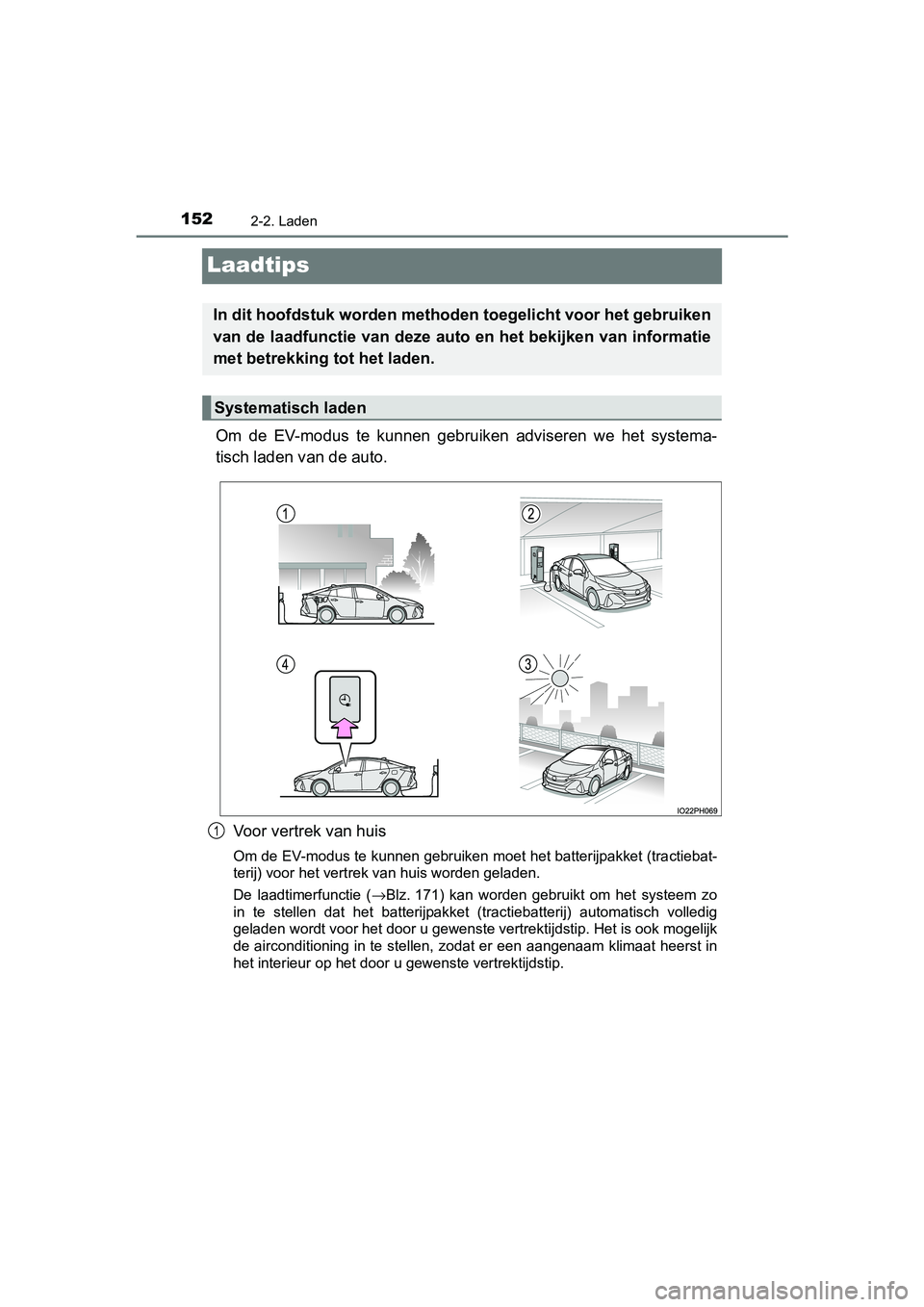

Laadtips
Om de EV-modus te kunnen gebruiken adviseren we het systema-
tisch laden v an de auto.
Voor vertrek van huis
Om de EV-modus te kunnen gebruiken moet het batterijpakket (tra ctiebat-
terij) voor het vertrek van huis worden geladen.
De laadtimerfunctie ( →Blz. 171) kan worden gebruikt om het systeem zo
in te stellen dat het batterijpakket (tractiebatterij) automati sch volledig
geladen wordt voor het door u gewenste vertrektijdstip. Het is ook mogelijk
de airconditioning in te stellen, zodat er een aangenaam klimaat heerst in
het interieur op het door u gewenste vertrektijdstip.
In dit hoofdstuk worden methoden toegelicht voor het gebruiken
van de laadfunctie van deze auto e n het bekijken van informatie
met betrekking tot het laden.
Systematisch laden
1
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 152 Tuesday, January 2, 2018 2:59 PM

1532-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

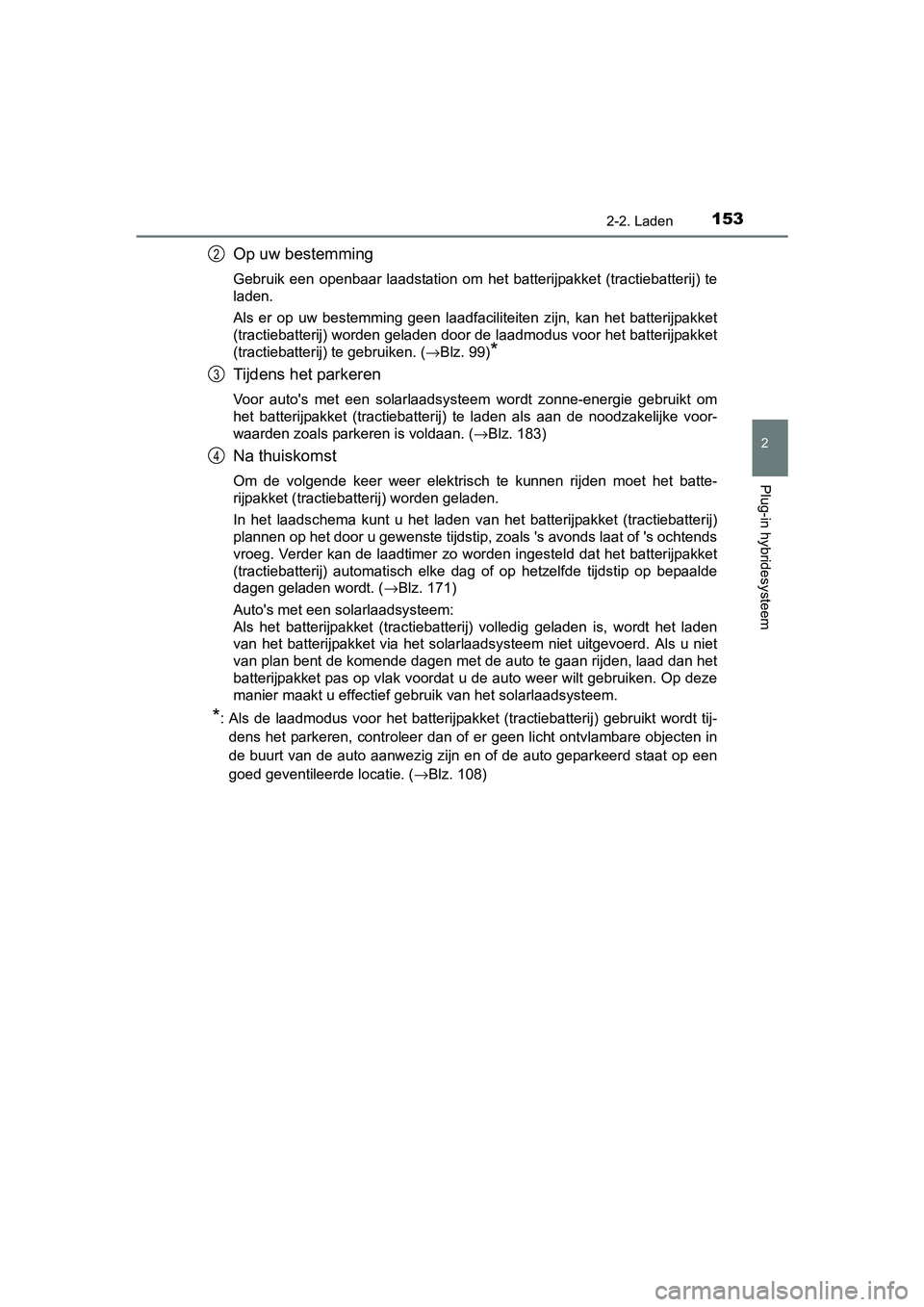

Op uw bestemming
Gebruik een openbaar laadstation om het batterijpakket (tractiebatterij) te
laden.
Als er op uw bestemming geen laadfaciliteiten zijn, kan het batterijpakket
(tractiebatterij) worden geladen door de laadmodus voor het bat terijpakket
(tractiebatterij) te gebruiken. ( →Blz. 99)
*
Tijdens het parkeren
Voor auto's met een solarlaadsysteem wordt zonne-energie gebrui kt om
het batterijpakket (tractiebatterij) te laden als aan de noodzakelijke voor-
waarden zoals parkeren is voldaan. ( →Blz. 183)
Na thuiskomst
Om de volgende keer weer elektrisch te kunnen rijden moet het batte-
rijpakket (tractiebatterij) worden geladen.
In het laadschema kunt u het laden van het batterijpakket (trac tiebatterij)
plannen op het door u gewenste tijdstip, zoals 's avonds laat of 's ochtends
vroeg. Verder kan de laadtimer zo worden ingesteld dat het batt erijpakket
(tractiebatterij) automatisch elke dag of op hetzelfde tijdstip op bepaalde
dagen geladen wordt. ( →Blz. 171)
Auto's met een solarlaadsysteem:
Als het batterijpakket (tractiebatterij) volledig geladen is, w ordt het laden
van het batterijpakket via het solarlaadsysteem niet uitgevoerd . Als u niet
van plan bent de komende dagen met de auto te gaan rijden, laad dan het
batterijpakket pas op vlak voordat u de auto weer wilt gebruiken. Op deze
manier maakt u effectief gebruik van het solarlaadsysteem.
*: Als de laadmodus voor het batterijpakket (tractiebatterij) gebruikt wordt tij-
dens het parkeren, controleer dan of er geen licht ontvlambare objecten in
de buurt van de auto aanwezig zijn en of de auto geparkeerd sta at op een
goed geventileerde locatie. ( →Blz. 108)
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 153 Tuesday, January 2, 2018 2:59 PM

1542-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

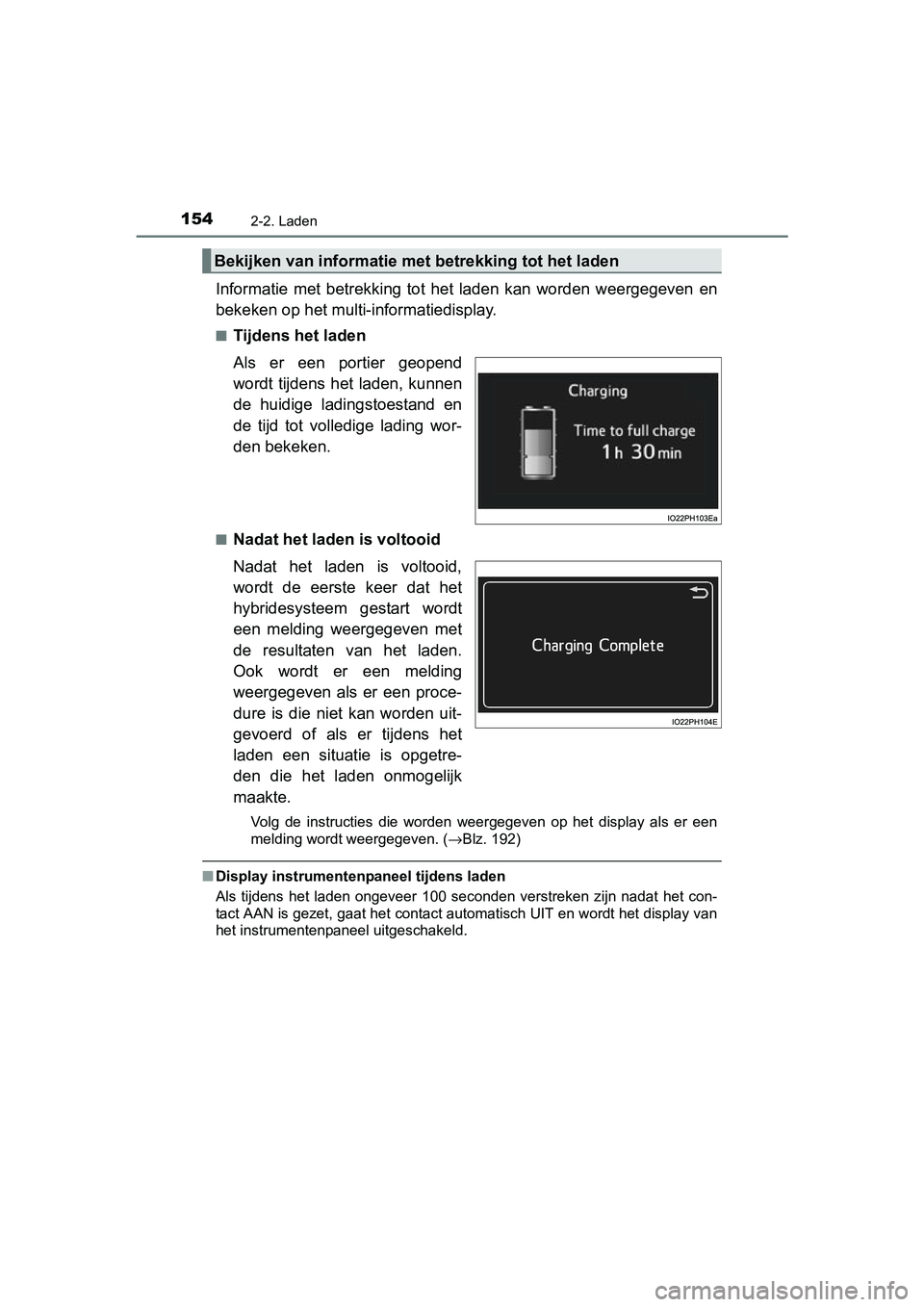

Informatie met betrekking tot het laden kan worden weergegeven en
bekeken op het multi-informatiedisplay.
■Tijdens het laden
Als er een portier geopend
wordt tijdens het laden, kunnen
de huidige ladingstoestand en
de tijd tot volledige lading wor-
den bekeken.
■Nadat het laden is voltooid
Nadat het laden is voltooid,
wordt de eerste keer dat het
hybridesysteem gestart wordt
een melding weergegeven met
de resultaten van het laden.
Ook wordt er een melding
weergegeven als er een proce-
dure is die niet kan worden uit-
gevoerd of als er tijdens het
laden een situatie is opgetre-
den die het laden onmogelijk
maakte.
Volg de instructies die worden weergegeven op het display als e r een
melding wordt weergegeven. ( →Blz. 192)
■Display instrumentenpaneel tijdens laden
Als tijdens het laden ongeveer 100 seconden verstreken zijn nad at het con-
tact AAN is gezet, gaat het contact automatisch UIT en wordt he t display van
het instrumentenpaneel uitgeschakeld.
Bekijken van informatie met betrekking tot het laden
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 154 Tuesday, January 2, 2018 2:59 PM

155
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

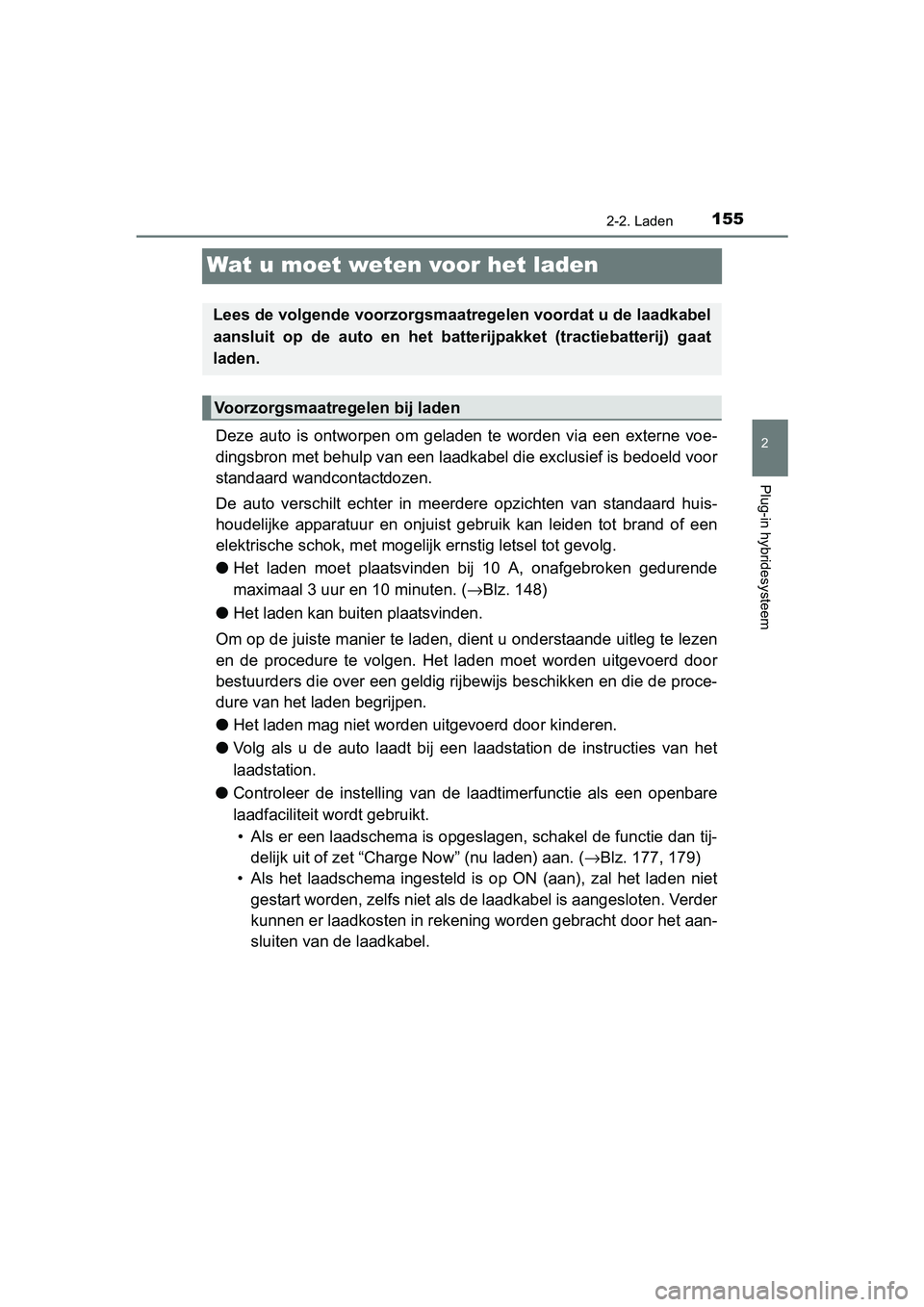

Wat u moet weten voor het laden
Deze auto is ontworpen om geladen te worden via een externe voe-
dingsbron met behulp van een l aadkabel die exclusief is bedoeld voor
standaard wandcontactdozen.
De auto verschilt echter in meerdere opzichten van standaard hu is-
houdelijke apparatuur en onjuist gebruik kan leiden tot brand o f een
elektrische schok, met mogelijk ernstig letsel tot gevolg.
● Het laden moet plaatsvinden bij 10 A, onafgebroken gedurende
maximaal 3 uur en 10 minuten. ( →Blz. 148)
● Het laden kan buiten plaatsvinden.
Om op de juiste manier te laden, dient u onderstaande uitleg te lezen
en de procedure te volgen. Het laden moet worden uitgevoerd doo r
bestuurders die over een geldig rijbewijs beschikken en die de proce-
dure van het laden begrijpen.
● Het laden mag niet word en uitgevoerd door kinderen.
● Volg als u de auto laadt bij een laadstation de instructies van het
laadstation.
● Controleer de instelling van de laadtimerfunctie als een openba re
laadfaciliteit wordt gebruikt.
• Als er een laadschema is opges lagen, schakel de functie dan tij-
delijk uit of zet “Charge Now” (nu laden) aan. ( →Blz. 177, 179)
• Als het laadschema ingesteld is op ON (aan), zal het laden niet
gestart worden, zelfs niet als de laadkabel is aangesloten. Ver der
kunnen er laadkosten in rekening worden gebracht door het aan-
sluiten van de laadkabel.
Lees de volgende voorzorgsmaatregelen voordat u de laadkabel
aansluit op de auto en het batterijpakket (tractiebatterij) gaa t
laden.
Voorzorgsmaatregelen bij laden
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 155 Tuesday, January 2, 2018 2:59 PM

1562-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

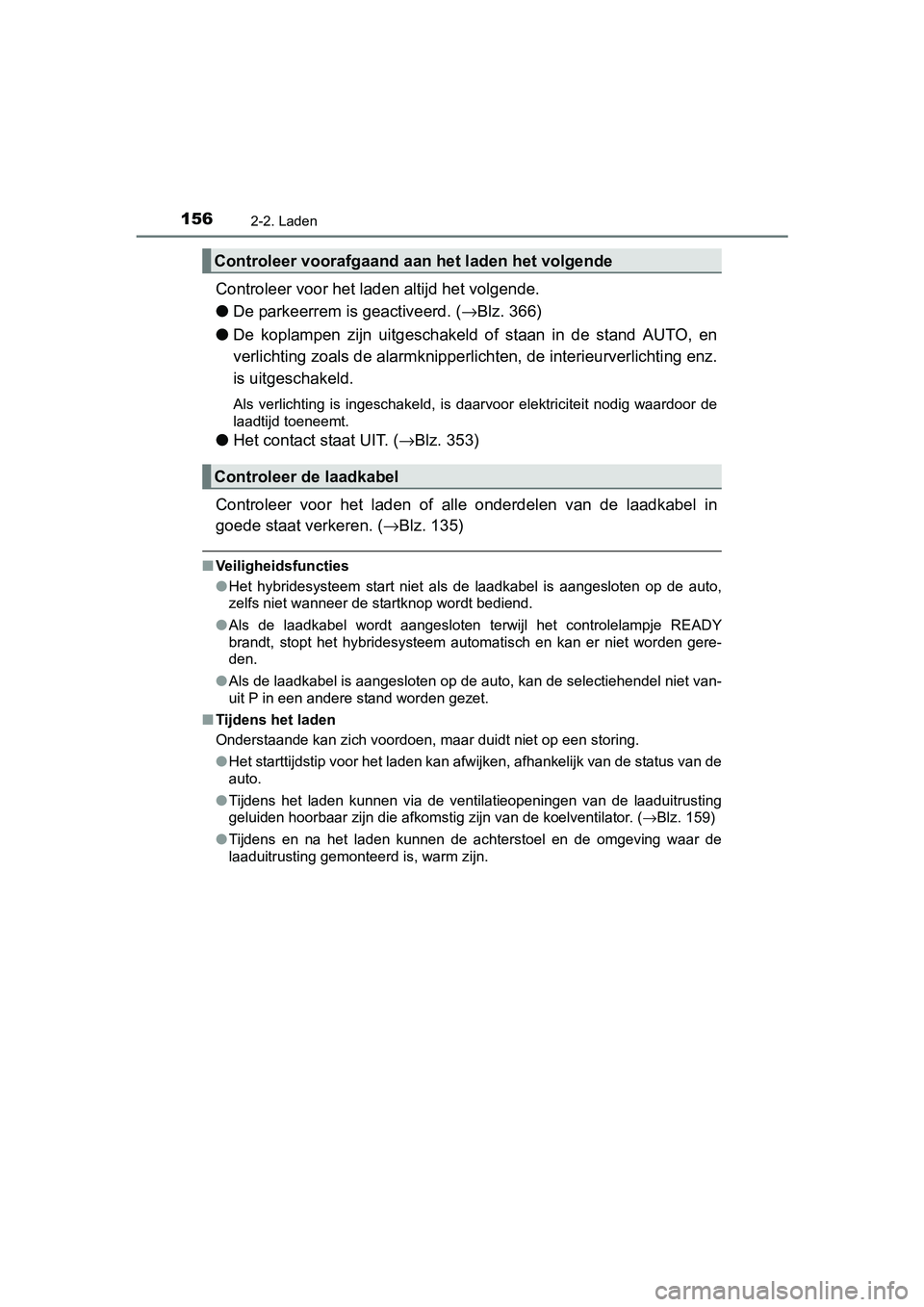

Controleer voor het laden altijd het volgende.
● De parkeerrem is geactiveerd. ( →Blz. 366)
● De koplampen zijn uitgeschakeld of staan in de stand AUTO, en
verlichting zoals de alarmknippe rlichten, de interieurverlichting enz.
is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de
laadtijd toeneemt.
● Het contact staat UIT. ( →Blz. 353)
Controleer voor het laden of alle onderdelen van de laadkabel i n
goede staat verkeren. ( →Blz. 135)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten o p de auto,
zelfs niet wanneer de startknop wordt bediend.
● Als de laadkabel wordt aangesloten terwijl het controlelampje R EADY
brandt, stopt het hybridesysteem automatisch en kan er niet wor den gere-
den.
● Als de laadkabel is aangesloten op de auto, kan de selectiehend el niet van-
uit P in een andere stand worden gezet.
■ Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van de
auto.
● Tijdens het laden kunnen via de ventilatieopeningen van de laaduitrusting
geluiden hoorbaar zijn die afkomstig zijn van de koelventilator . (→Blz. 159)
● Tijdens en na het laden kunnen de achterstoel en de omgeving wa ar de
laaduitrusting gemonteerd is, warm zijn.
Controleer voorafgaand aa n het laden het volgende
Controleer de laadkabel
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 156 Tuesday, January 2, 2018 2:59 PM

1572-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)■

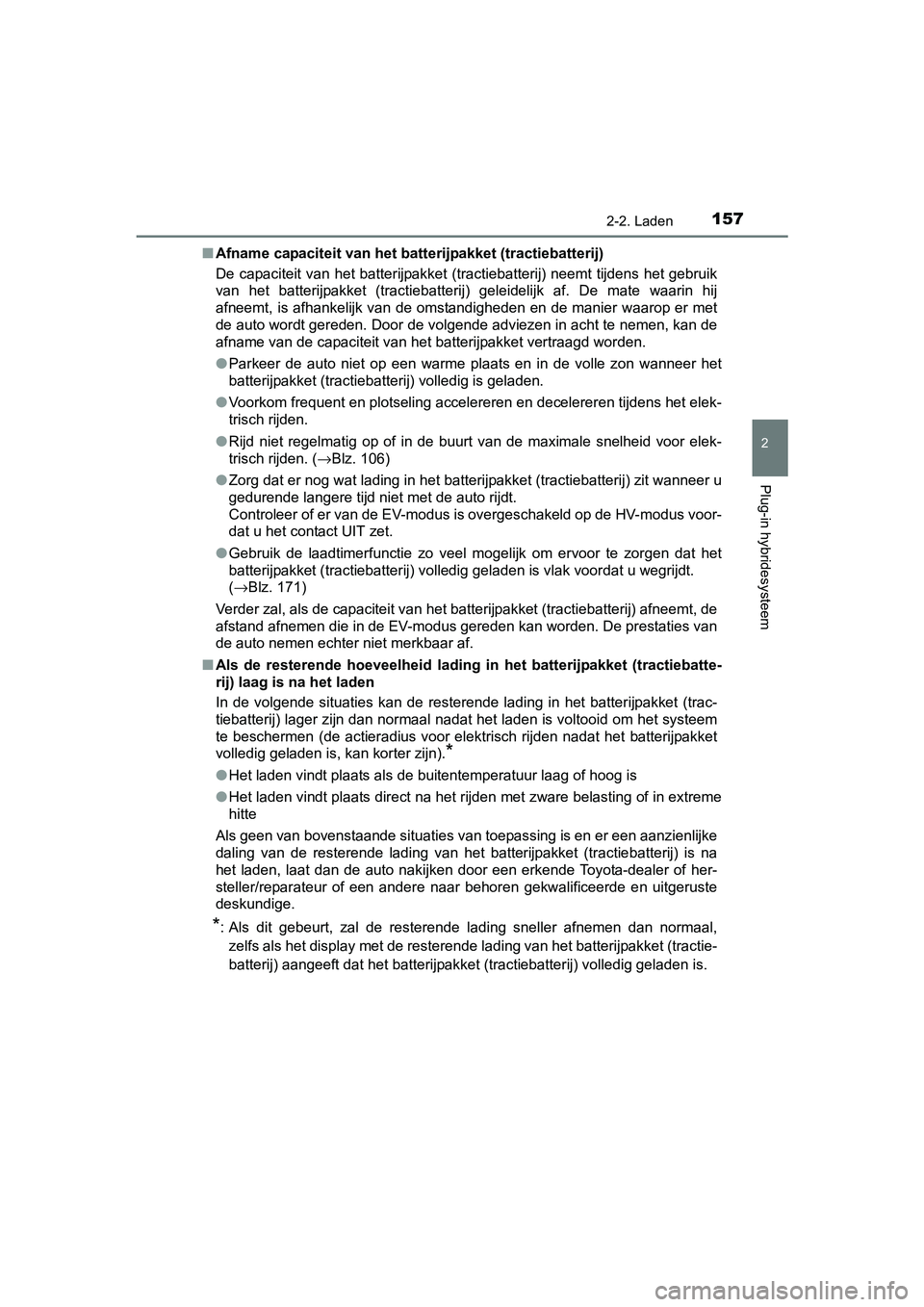

Afname capaciteit van het batterijpakket (tractiebatterij)
De capaciteit van het batterijpakket (tractiebatterij) neemt tijdens het gebruik
van het batterijpakket (tractiebatterij) geleidelijk af. De mat e waarin hij
afneemt, is afhankelijk van de omstandigheden en de manier waar op er met
de auto wordt gereden. Door de volgende adviezen in acht te nem en, kan de
afname van de capaciteit van het batterijpakket vertraagd worden.
● Parkeer de auto niet op een warme plaats en in de volle zon wan neer het
batterijpakket (tractiebatterij) volledig is geladen.
● Voorkom frequent en plotseling accelereren en decelereren tijde ns het elek-
trisch rijden.
● Rijd niet regelmatig op of in de buurt van de maximale snelheid voor elek-
trisch rijden. ( →Blz. 106)
● Zorg dat er nog wat lading in het batterijpakket (tractiebatter ij) zit wanneer u
gedurende langere tijd niet met de auto rijdt.
Controleer of er van de EV-modus is overgeschakeld op de HV-mod us voor-
dat u het contact UIT zet.
● Gebruik de laadtimerfunctie zo veel mogelijk om ervoor te zorge n dat het
batterijpakket (tractiebatterij) volledig geladen is vlak voord at u wegrijdt.
( →Blz. 171)
Verder zal, als de capaciteit van het batterijpakket (tractieba tterij) afneemt, de
afstand afnemen die in de EV-modus gereden kan worden. De prest aties van
de auto nemen echter niet merkbaar af.
■ Als de resterende hoeveelheid lading in het batterijpakket (tractiebatte-
rij) laag is na het laden
In de volgende situaties kan de resterende lading in het batter ijpakket (trac-
tiebatterij) lager zijn dan normaal nadat het laden is voltooid om het systeem
te beschermen (de actieradius voor elektrisch rijden nadat het batterijpakket
volledig geladen is, kan korter zijn).
*
● Het laden vindt plaats als de buitentemperatuur laag of hoog is
● Het laden vindt plaats direct na het rijden met zware belasting of in extreme
hitte
Als geen van bovenstaande situaties van toepassing is en er een aanzienlijke
daling van de resterende lading van het batterijpakket (tractie batterij) is na
het laden, laat dan de auto nakijken door een erkende Toyota-de aler of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n uitgeruste
deskundige.
*: Als dit gebeurt, zal de resterende lading sneller afnemen dan normaal,
zelfs als het display met de resterende lading van het batterij pakket (tractie-
batterij) aangeeft dat het batterijpakket (tractiebatterij) vol ledig geladen is.
PRIUS PHV_OM_OM47C18E_(EE).book Page 157 Tuesday, January 2, 2018 2:59 PM

1582-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

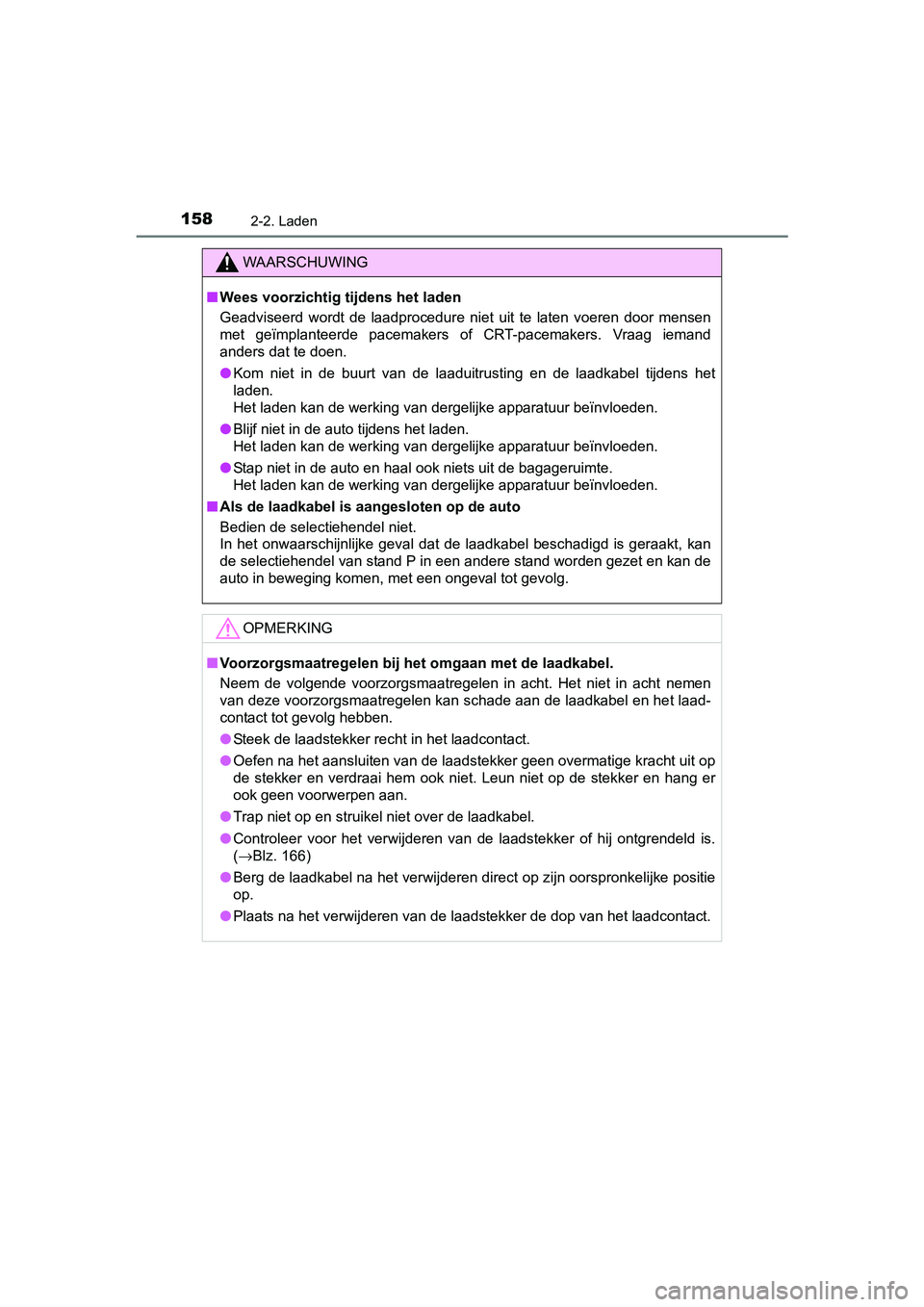

WAARSCHUWING
■Wees voorzichtig tijdens het laden
Geadviseerd wordt de laadprocedure niet uit te laten voeren doo r mensen
met geïmplanteerde pacemakers of CRT-pacemakers. Vraag iemand
anders dat te doen.
● Kom niet in de buurt van de laaduitrusting en de laadkabel tijd ens het
laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Blijf niet in de auto tijdens het laden.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
● Stap niet in de auto en haal ook niets uit de bagageruimte.
Het laden kan de werking van dergelijke apparatuur beïnvloeden.
■ Als de laadkabel is aangesloten op de auto
Bedien de selectiehendel niet.
In het onwaarschijnlijke geval dat de laadkabel beschadigd is geraakt, kan
de selectiehendel van stand P in een andere stand worden gezet en kan de
auto in beweging komen, met een ongeval tot gevolg.
OPMERKING
■Voorzorgsmaatregelen bij het omgaan met de laadkabel.
Neem de volgende voorzorgsmaatregelen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan schade aan de laadkabel en het laad-
contact tot gevolg hebben.
● Steek de laadstekker recht in het laadcontact.
● Oefen na het aansluiten van de laadstekker geen overmatige krac ht uit op
de stekker en verdraai hem ook niet. Leun niet op de stekker en hang er
ook geen voorwerpen aan.
● Trap niet op en struikel niet over de laadkabel.
● Controleer voor het verwijderen van de laadstekker of hij ontgr endeld is.
( →Blz. 166)
● Berg de laadkabel na het verwijderen direct op zijn oorspronkel ijke positie
op.
● Plaats na het verwijderen van de laadstekker de dop van het laadcontact.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 158 Tuesday, January 2, 2018 2:59 PM

1592-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
OPMERKING
■Ventilatieopeningen laaduitrusting
● Blokkeer de ventilatieopeningen niet met stoelhoezen of bagage
● Reinig de ventilatieopeningen met een stofzuiger als ze verstop t zijn
● Zorg dat er geen water of vuil in de ventilatieopeningen terech tkomt
● Mors geen grote hoeveelheden water in de buurt van de ventilatieopenin-
gen
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als er water gemorst is en laad voor de controle het batte rijpakket
(tractiebatterij) niet op.
De roosters onder de achterstoelen zijn
de ventilatieopeningen voor de koellucht
voor de laaduitrusting die zich onder de
achterstoelen bevindt.
Neem de volgende voorzorgsmaatrege-
len met betrekking tot de ventilatieope-
ningen in acht. Het niet in acht nemen
van deze voorzorgsmaatregelen kan een
storing in de laaduitrusting tot gevolg
hebben.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 159 Tuesday, January 2, 2018 2:59 PM
