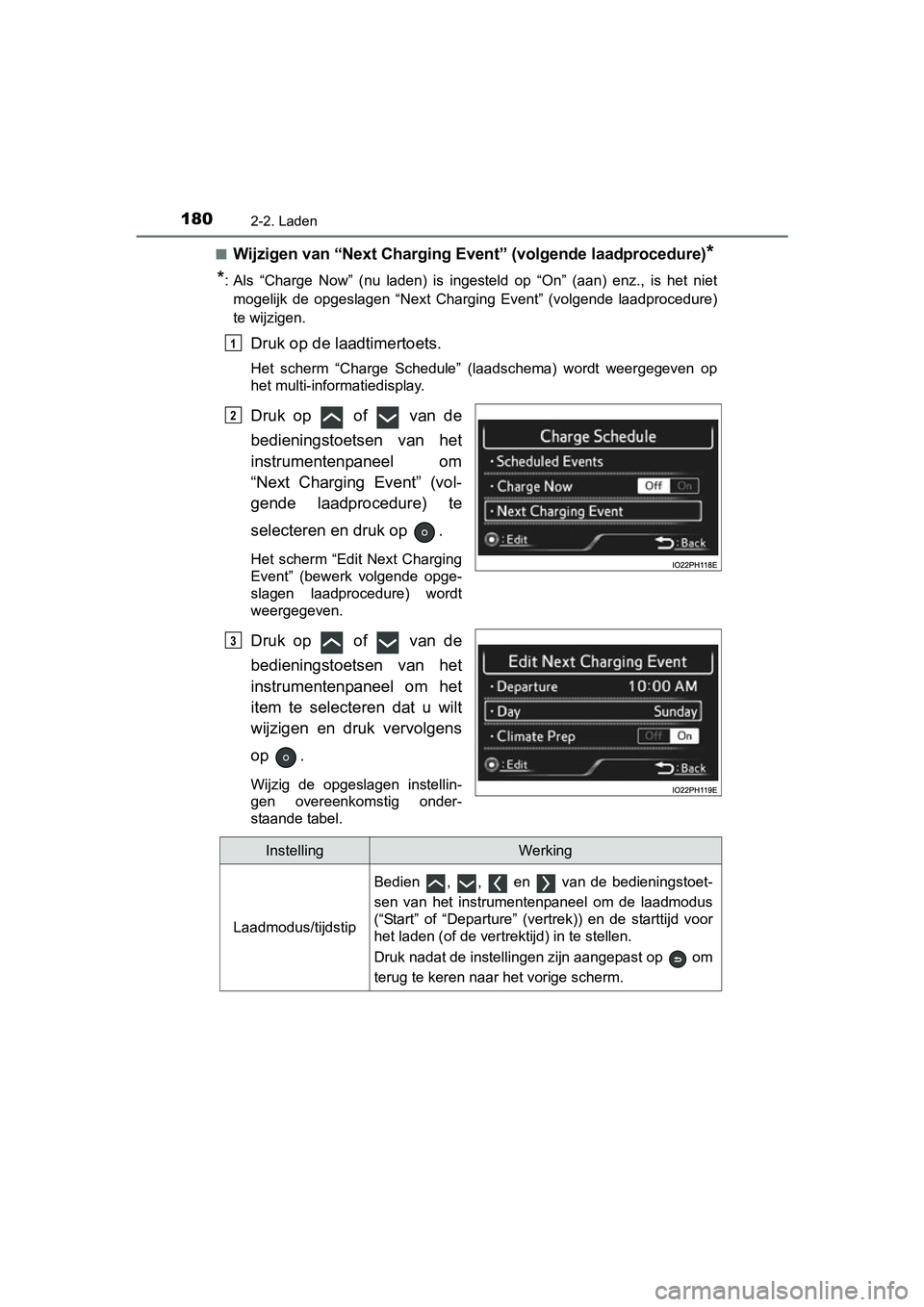

TOYOTA PRIUS PLUG-IN HYBRID 2018 Instructieboekje (in Dutch)

1802-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)■
Wijzigen van “Next Charging Event” (volgende laadprocedure)*
*: Als “Charge Now” (nu laden) is ingesteld op “On” (aan) enz., is het niet
mogelijk de opgeslagen “Next Charging Event” (volgende laadproc edure)
te wijzigen.
Druk op de laadtimertoets.
Het scherm “Charge Schedule” (laadschema) wordt weergegeven op
het multi-informatiedisplay.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om
“Next Charging Event” (vol-
gende laadprocedure) te
selecteren en druk op .
Het scherm “Edit Next Charging
Event” (bewerk volgende opge-
slagen laadprocedure) wordt
weergegeven.
Druk op of van de
bedieningstoetsen van het
instrumentenpaneel om het
item te selecteren dat u wilt
wijzigen en druk vervolgens
op .
Wijzig de opgeslagen instellin-
gen overeenkomstig onder-
staande tabel.
1
2
3
InstellingWerking
Laadmodus/tijdstip
Bedien , , en van de bedieningstoet-
sen van het instrumentenpaneel om de laadmodus
(“Start” of “Departure” (v ertrek)) en de starttijd voor
het laden (of de vertrektijd) in te stellen.
Druk nadat de instellingen zijn aangepast op om
terug te keren naar het vorige scherm.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 180 Tuesday, January 2, 2018 2:59 PM

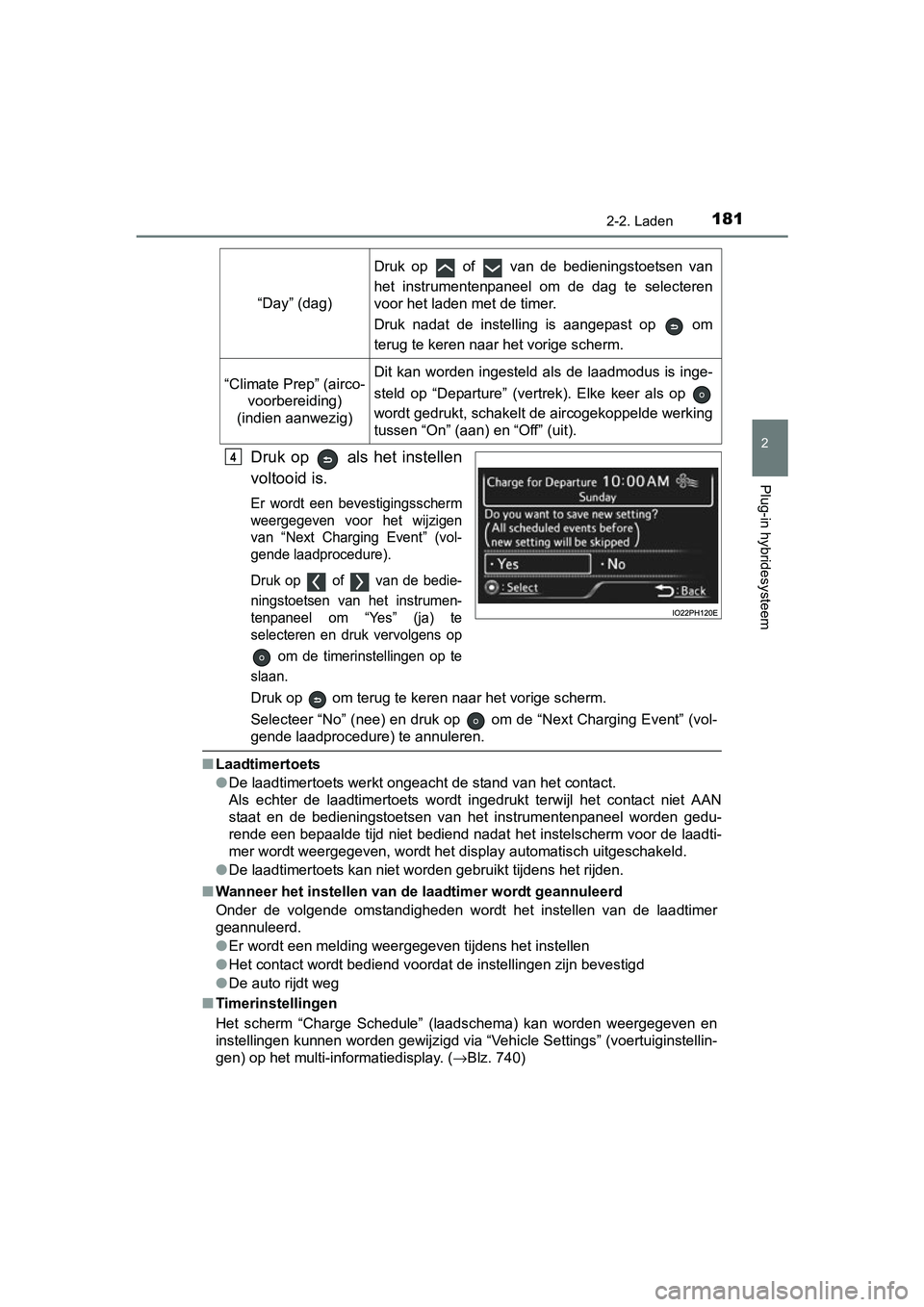

1812-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Druk op als het instellen
voltooid is.
Er wordt een bevestigingsscherm
weergegeven voor het wijzigen
van “Next Charging Event” (vol-
gende laadprocedure).
Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel om “Yes” (ja) te
selecteren en druk vervolgens op om de timerinstellingen op te
slaan.
Druk op om terug te keren naar het vorige scherm.
Selecteer “No” (nee) en druk op om de “Next Charging Event” (v ol-
gende laadprocedure) te annuleren.
■ Laadtimertoets
●De laadtimertoets werkt ongeacht de stand van het contact.
Als echter de laadtimertoets wordt ingedrukt terwijl het contac t niet AAN
staat en de bedieningstoetsen van het instrumentenpaneel worden gedu-
rende een bepaalde tijd niet bediend nadat het instelscherm voo r de laadti-
mer wordt weergegeven, wordt het display automatisch uitgeschak eld.
● De laadtimertoets kan niet worden gebruikt tijdens het rijden.
■ Wanneer het instellen van de laadtimer wordt geannuleerd
Onder de volgende omstandigheden wordt het instellen van de laa dtimer
geannuleerd.
● Er wordt een melding weergegeven tijdens het instellen
● Het contact wordt bediend voordat de instellingen zijn bevestig d
● De auto rijdt weg
■ Timerinstellingen
Het scherm “Charge Schedule” (laadschema) kan worden weergegeve n en
instellingen kunnen worden gewijzigd via “Vehicle Settings” (voertuiginstellin-
gen) op het multi-informatiedisplay. (→Blz. 740)
“Day” (dag)
Druk op of van de bedieningstoetsen van
het instrumentenpaneel om de dag te selecteren
voor het laden met de timer.
Druk nadat de instelling is aangepast op om
terug te keren naar het vorige scherm.
“Climate Prep” (airco- voorbereiding)
(indien aanwezig)Dit kan worden ingesteld als de laadmodus is inge-
steld op “Departure” (vertrek). Elke keer als op
wordt gedrukt, schakelt de aircogekoppelde werking
tussen “On” (aan) en “Off” (uit).
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 181 Tuesday, January 2, 2018 2:59 PM

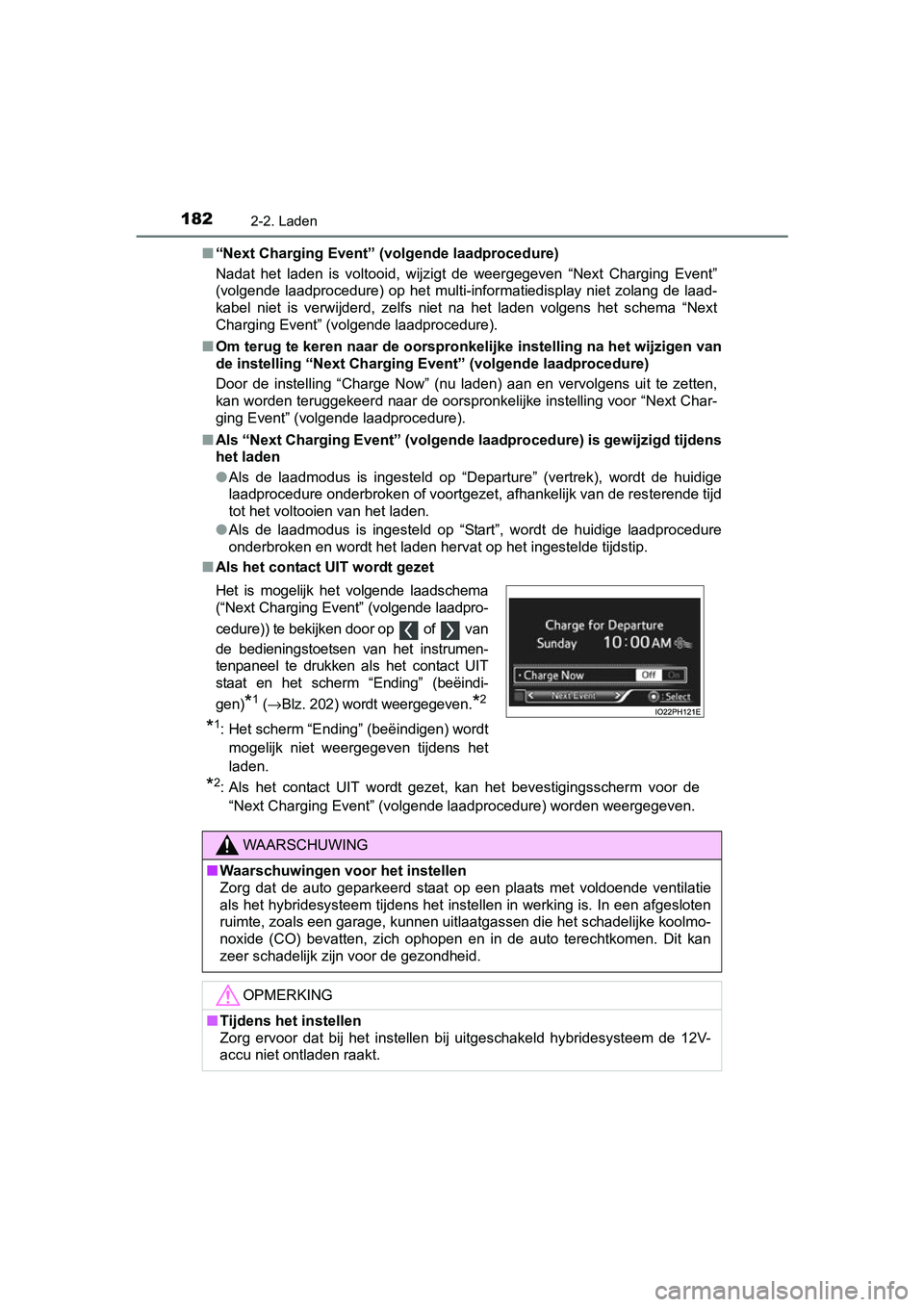

1822-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)■
“Next Charging Event” (volgende laadprocedure)
Nadat het laden is voltooid, wijzigt de weergegeven “Next Charg ing Event”
(volgende laadprocedure) op het multi-informatiedisplay niet zolang de laad-
kabel niet is verwijderd, zelfs niet na het laden volgens het s chema “Next
Charging Event” (volgende laadprocedure).
■ Om terug te keren naar de oorspr onkelijke instelling na het wijzigen van
de instelling “Next Charging Event” (volgende laadprocedure)
Door de instelling “Charge Now” (nu laden) aan en vervolgens ui t te zetten,
kan worden teruggekeerd naar de oorspronkelijke instelling voor “Next Char-
ging Event” (volgende laadprocedure).
■ Als “Next Charging Event” (volg ende laadprocedure) is gewijzigd tijdens
het laden
● Als de laadmodus is ingesteld op “Departure” (vertrek), wordt d e huidige
laadprocedure onderbroken of voortgezet, afhankelijk van de res terende tijd
tot het voltooien van het laden.
● Als de laadmodus is ingesteld op “Start”, wordt de huidige laad procedure
onderbroken en wordt het laden hervat op het ingestelde tijdstip.
■ Als het contact UIT wordt gezet
Het is mogelijk het volgende laadschema
(“Next Charging Event” (volgende laadpro-
cedure)) te bekijken door op of van
de bedieningstoetsen van het instrumen-
tenpaneel te drukken als het contact UIT
staat en het scherm “Ending” (beëindi-
gen)
*1 (→ Blz. 202) wordt weergegeven.*2
*1: Het scherm “Ending” (beëindigen) wordt
mogelijk niet weergegeven tijdens het
laden.
*2: Als het contact UIT wordt gezet, kan het bevestigingsscherm vo or de
“Next Charging Event” (volgende laadprocedure) worden weergegev en.
WAARSCHUWING
■Waarschuwingen voor het instellen
Zorg dat de auto geparkeerd staat op een plaats met voldoende v entilatie
als het hybridesysteem tijdens het instellen in werking is. In een afgesloten
ruimte, zoals een garage, kunnen uitlaatgassen die het schadelijke koolmo-
noxide (CO) bevatten, zich ophopen en in de auto terechtkomen. Dit kan
zeer schadelijk zijn voor de gezondheid.
OPMERKING
■ Tijdens het instellen
Zorg ervoor dat bij het instellen bij uitgeschakeld hybridesyst eem de 12V-
accu niet ontladen raakt.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 182 Tuesday, January 2, 2018 2:59 PM

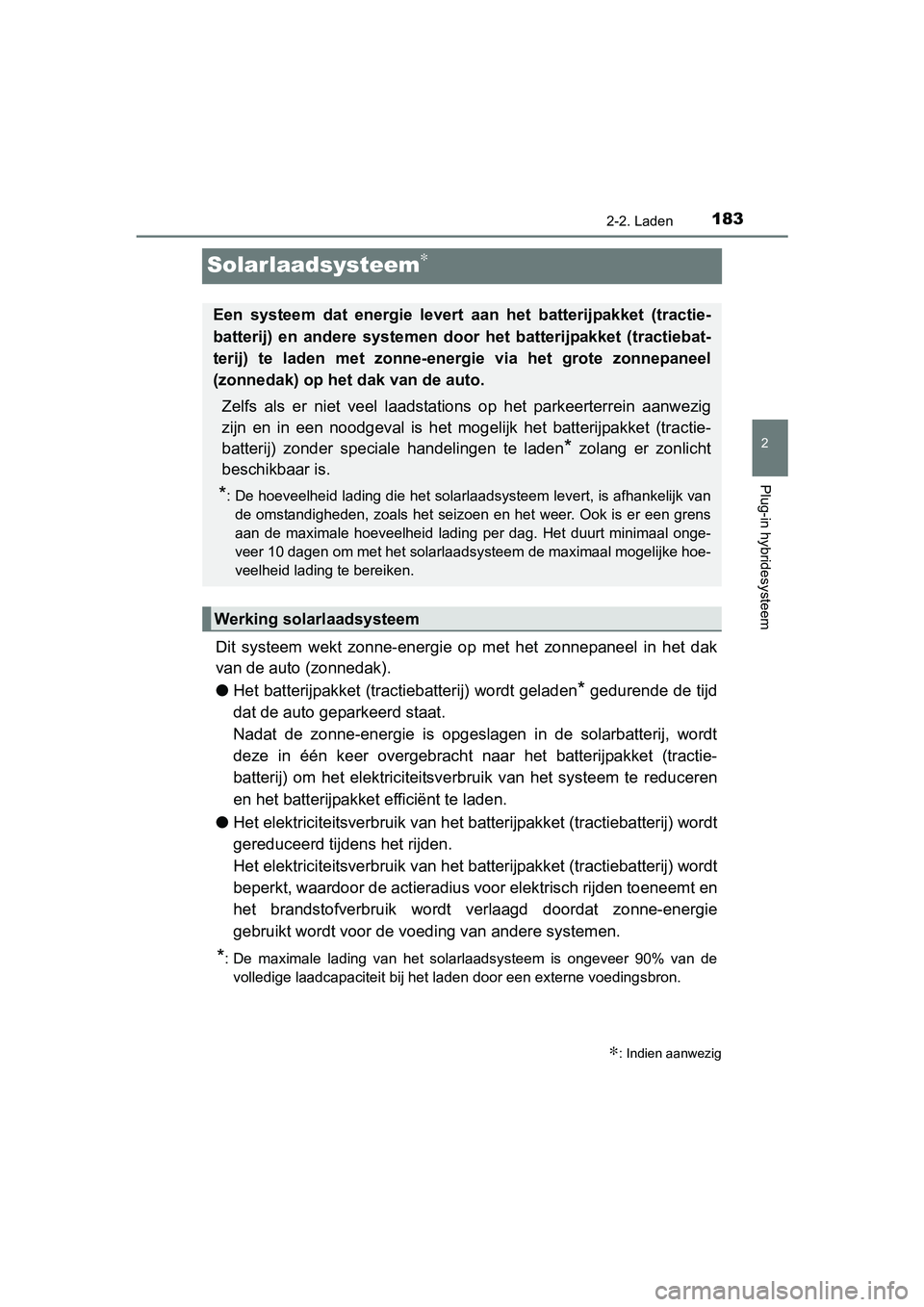

183
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Solarlaadsysteem∗
Dit systeem wekt zonne-energie op met het zonnepaneel in het dak
van de auto (zonnedak).
● Het batterijpakket (tractiebatterij) wordt geladen
* gedurende de tijd
dat de auto geparkeerd staat.
Nadat de zonne-energie is opgeslagen in de solarbatterij, wordt
deze in één keer overgebracht naar het batterijpakket (tractie-
batterij) om het elektriciteitsv erbruik van het systeem te redu ceren
en het batterijpakke t efficiënt te laden.
● Het elektriciteitsverbruik van het batterijpakket (tractiebatte rij) wordt
gereduceerd tijdens het rijden.
Het elektriciteitsverbruik van het batterijpakket (tractiebatte rij) wordt
beperkt, waardoor de actieradius voor elektrisch rijden toeneem t en
het brandstofverbruik wordt verlaagd doordat zonne-energie
gebruikt wordt voor de voeding van andere systemen.
*: De maximale lading van het solarlaadsysteem is ongeveer 90% va n de
volledige laadcapaciteit bij het laden door een externe voeding sbron.
∗: Indien aanwezig
Een systeem dat energie levert aan het batterijpakket (tractie-
batterij) en andere systemen door het batterijpakket (tractiebat-
terij) te laden met zonne-ener gie via het grote zonnepaneel
(zonnedak) op het dak van de auto.
Zelfs als er niet veel laadstations op het parkeerterrein aanwe zig
zijn en in een noodgeval is het mogelijk het batterijpakket (tr actie-
batterij) zonder speciale handelingen te laden
* zolang er zonlicht
beschikbaar is.
*: De hoeveelheid lading die het solarlaadsysteem levert, is afhankelijk van de omstandigheden, zoals het seizoen en het weer. Ook is er een grens
aan de maximale hoeveelheid lading per dag. Het duurt minimaal onge-
veer 10 dagen om met het solarlaadsysteem de maximaal mogelijke hoe-
veelheid lading te bereiken.
Werking solarlaadsysteem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 183 Tuesday, January 2, 2018 2:59 PM

1842-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)

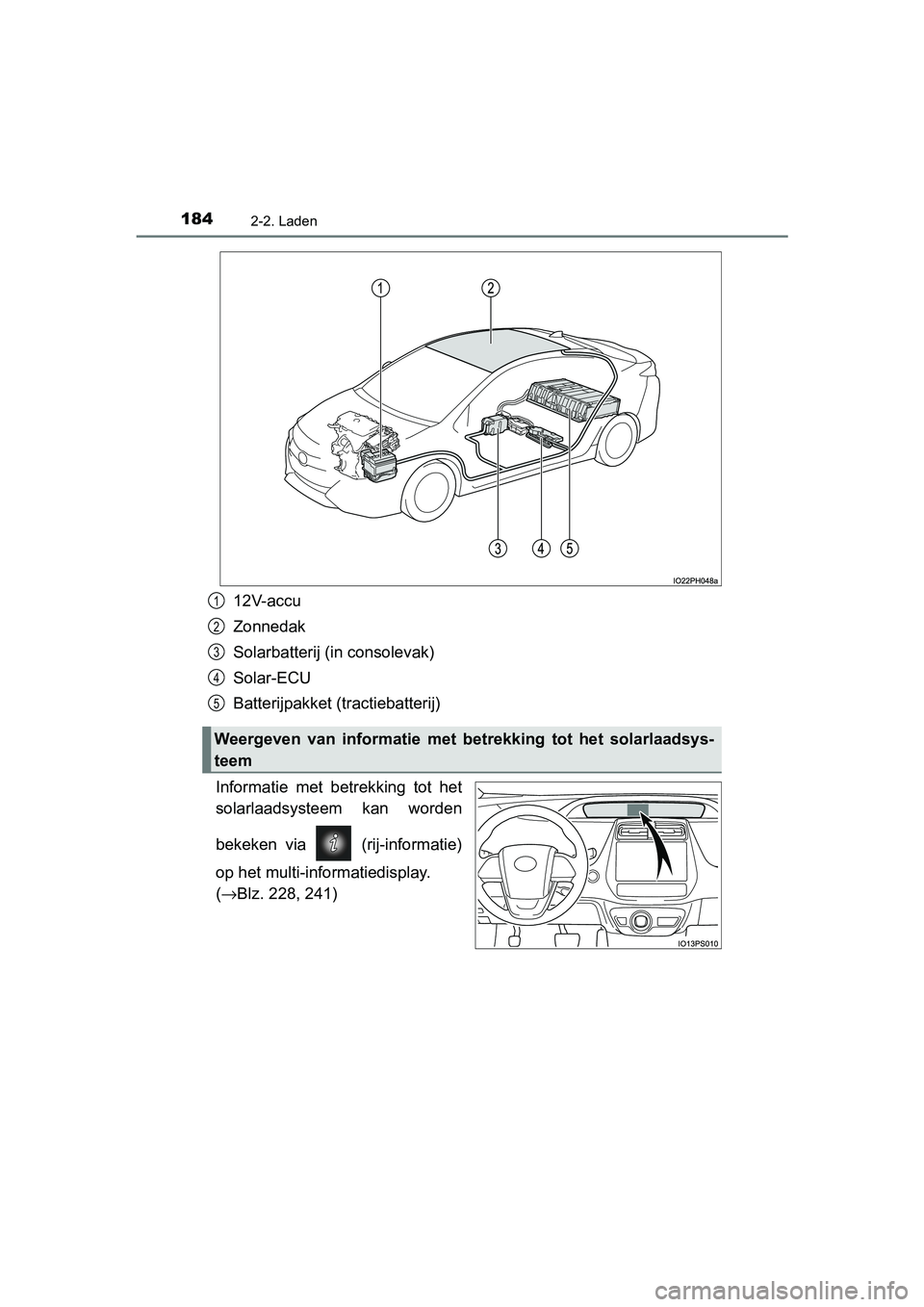

12V-accu
Zonnedak
Solarbatterij (in consolevak)
Solar-ECU
Batterijpakket (tractiebatterij)
Informatie met betrekking tot het
solarlaadsysteem kan worden
bekeken via (rij-informatie)
op het multi-informatiedisplay.
( → Blz. 228, 241)
Weergeven van informatie met betrekking tot het solarlaadsys-
teem
1
2
3
4
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 184 Tuesday, January 2, 2018 2:59 PM

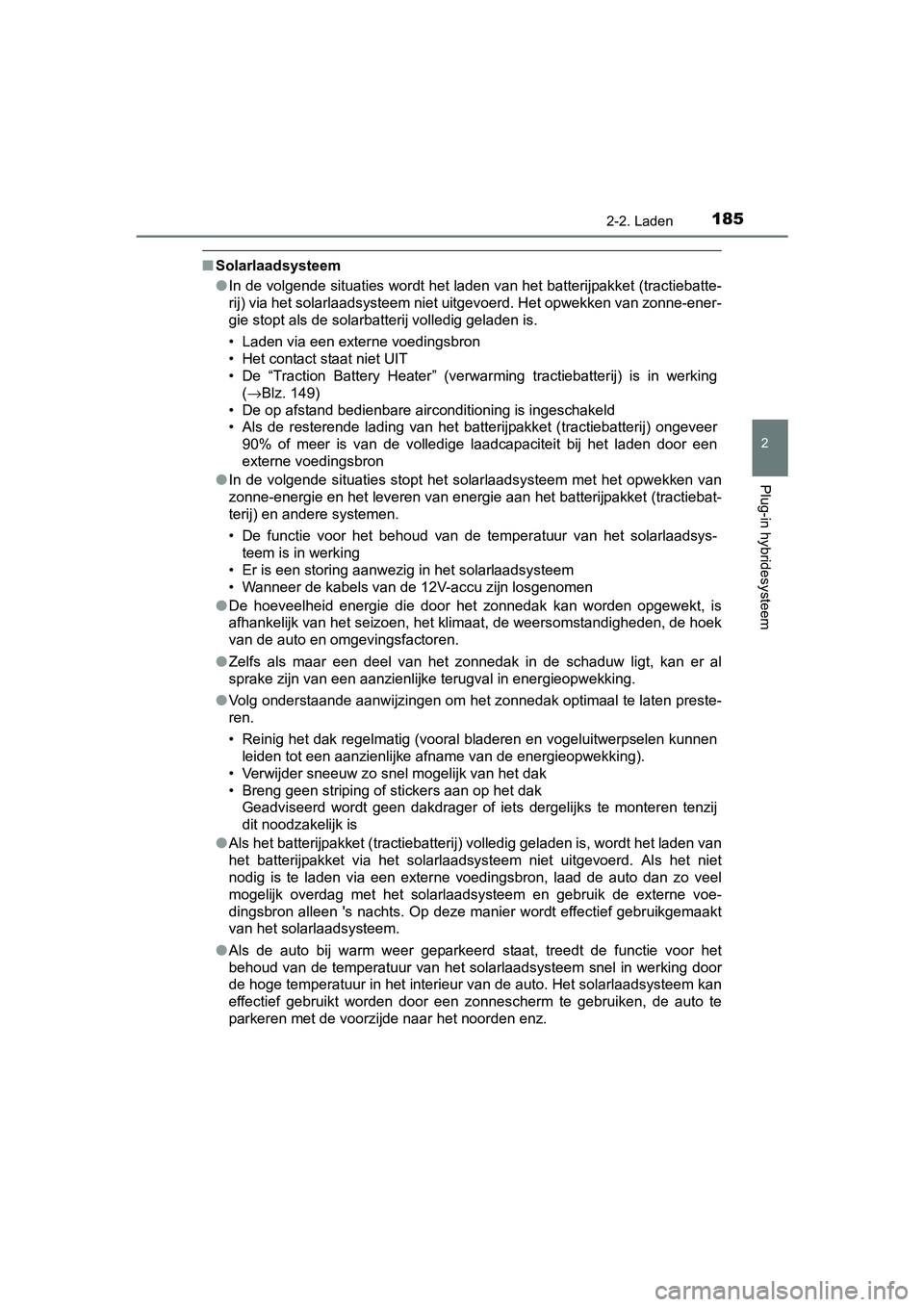

1852-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
■Solarlaadsysteem
●In de volgende situaties wordt het laden van het batterijpakket (tractiebatte-
rij) via het solarlaadsysteem niet uitgevoerd. Het opwekken van zonne-ener-
gie stopt als de solarbatterij volledig geladen is.
• Laden via een externe voedingsbron
• Het contact staat niet UIT
• De “Traction Battery Heater” (verwarming tractiebatterij) is i n werking
( → Blz. 149)
• De op afstand bedienbare airconditioning is ingeschakeld
• Als de resterende lading van het batterijpakket (tractiebatterij) ongeveer
90% of meer is van de volledige laadcapaciteit bij het laden do or een
externe voedingsbron
● In de volgende situaties stopt het solarlaadsysteem met het opw ekken van
zonne-energie en het leveren van energie aan het batterijpakket (tractiebat-
terij) en andere systemen.
• De functie voor het behoud van de temperatuur van het solarlaa dsys-
teem is in werking
• Er is een storing aanwezig in het solarlaadsysteem
• Wanneer de kabels van de 12V-accu zijn losgenomen
● De hoeveelheid energie die door het zonnedak kan worden opgewek t, is
afhankelijk van het seizoen, het klimaat, de weersomstandigheden, de hoek
van de auto en omgevingsfactoren.
● Zelfs als maar een deel van het zonnedak in de schaduw ligt, ka n er al
sprake zijn van een aanzienlijke terugval in energieopwekking.
● Volg onderstaande aanwijzingen om het zonnedak optimaal te late n preste-
ren.
• Reinig het dak regelmatig (vooral bladeren en vogeluitwerpselen kunnen leiden tot een aanzienlijke afname van de energieopwekking).
• Verwijder sneeuw zo snel mogelijk van het dak
• Breng geen striping of stickers aan op het dak Geadviseerd wordt geen dakdrager of iets dergelijks te monteren tenzij
dit noodzakelijk is
● Als het batterijpakket (tractiebatterij) volledig geladen is, w ordt het laden van
het batterijpakket via het solarlaadsysteem niet uitgevoerd. Al s het niet
nodig is te laden via een externe voedingsbron, laad de auto dan zo veel
mogelijk overdag met het solarlaadsysteem en gebruik de externe voe-
dingsbron alleen 's nachts. Op deze manier wordt effectief gebr uikgemaakt
van het solarlaadsysteem.
● Als de auto bij warm weer geparkeerd staat, treedt de functie voor het
behoud van de temperatuur van het solarlaadsysteem snel in werking door
de hoge temperatuur in het interieur van de auto. Het solarlaadsysteem kan
effectief gebruikt worden door een zonnescherm te gebruiken, de auto te
parkeren met de voorzijde naar het noorden enz.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 185 Tuesday, January 2, 2018 2:59 PM

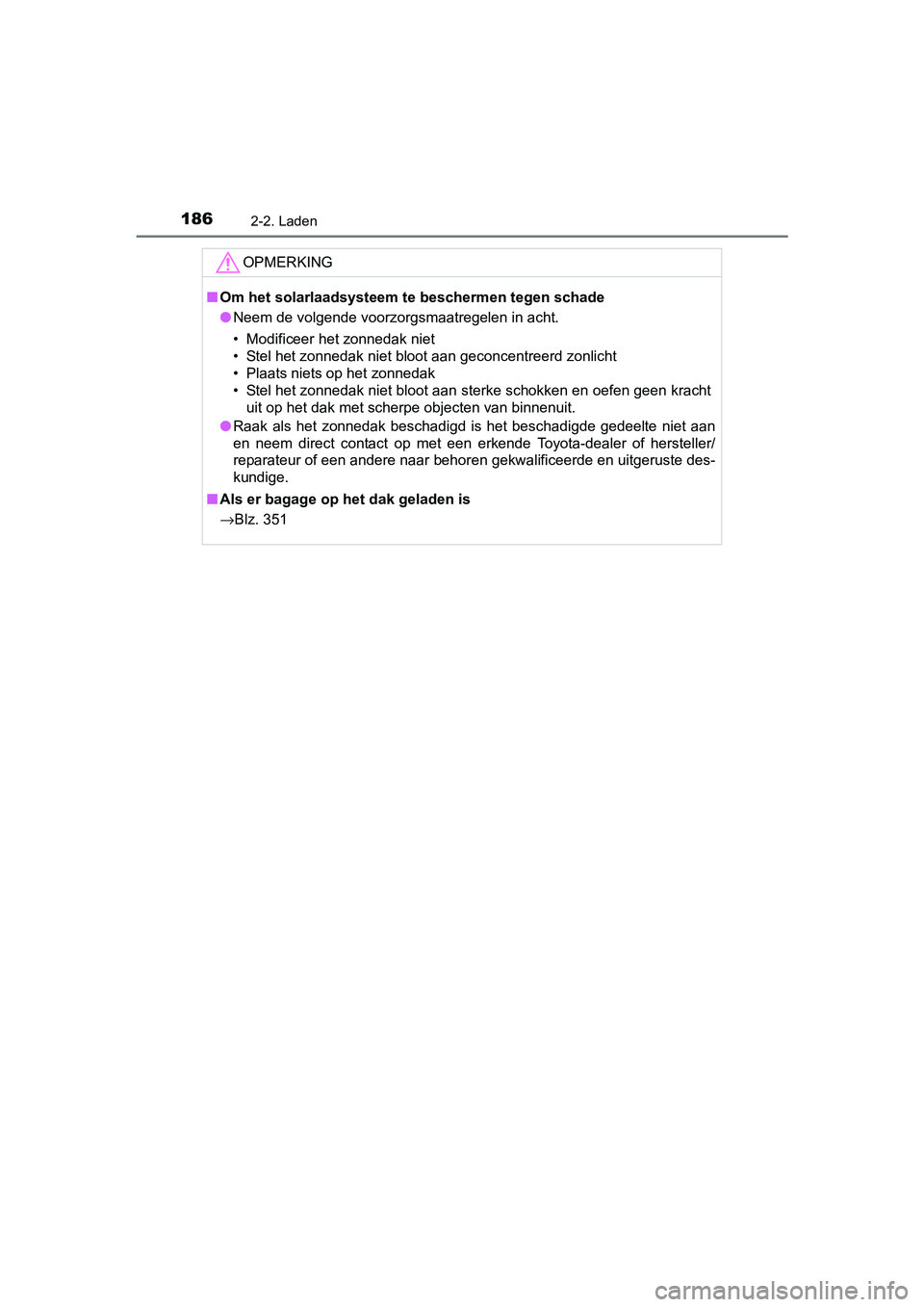

1862-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
OPMERKING
■Om het solarlaadsysteem te beschermen tegen schade
● Neem de volgende voorzorgsmaatregelen in acht.
• Modificeer het zonnedak niet
• Stel het zonnedak niet bloot aan geconcentreerd zonlicht
• Plaats niets op het zonnedak
• Stel het zonnedak niet bloot aan sterke schokken en oefen geen kracht
uit op het dak met scherpe objecten van binnenuit.
● Raak als het zonnedak beschadigd is het beschadigde gedeelte ni et aan
en neem direct contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Als er bagage op het dak geladen is
→ Blz. 351
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 186 Tuesday, January 2, 2018 2:59 PM

187
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

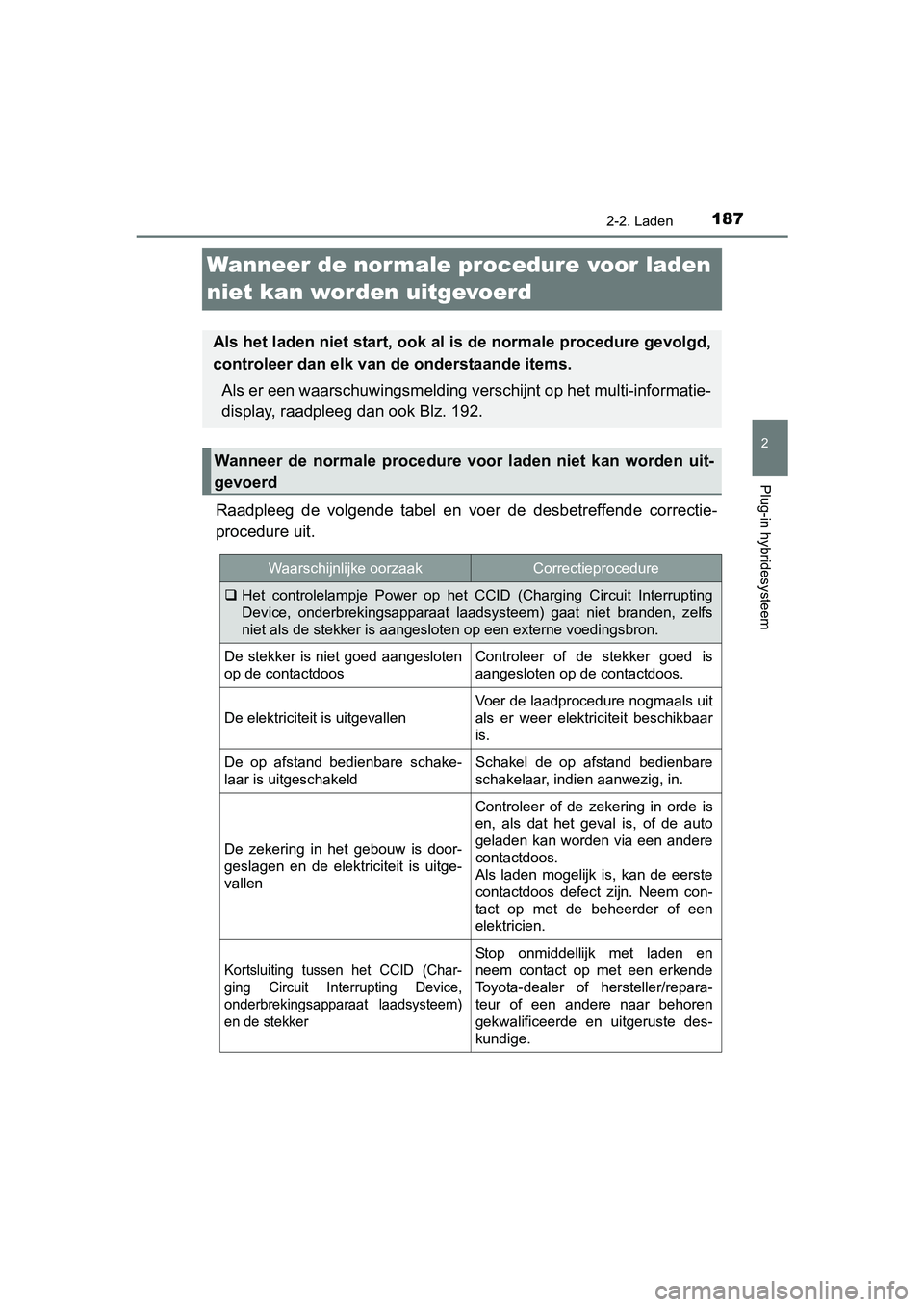

Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctie-
procedure uit.
Als het laden niet start, ook al is de normale procedure gevolg d,
controleer dan elk van de onderstaande items.
Als er een waarschuwingsmelding verschijnt op het multi-informatie-
display, raadpleeg dan ook Blz. 192.
Wanneer de normale procedure voor laden niet kan worden uit-
gevoerd
Waarschijnlijke oorzaakCorrectieprocedure
 Het controlelampje Power op het CCID (Charging Circuit Interrup ting
Device, onderbrekingsapparaat laadsysteem) gaat niet branden, zelfs
niet als de stekker is aangesloten op een externe voedingsbron.
De stekker is niet goed aangesloten
op de contactdoosControleer of de stekker goed is
aangesloten op de contactdoos.
De elektriciteit is uitgevallen
Voer de laadprocedure nogmaals uit
als er weer elektriciteit beschikbaar
is.
De op afstand bedienbare schake-
laar is uitgeschakeldSchakel de op afstand bedienbare
schakelaar, indien aanwezig, in.
De zekering in het gebouw is door-
geslagen en de elektriciteit is uitge-
vallen
Controleer of de zekering in orde is
en, als dat het geval is, of de auto
geladen kan worden via een andere
contactdoos.
Als laden mogelijk is, kan de eerste
contactdoos defect zijn. Neem con-
tact op met de beheerder of een
elektricien.
Kortsluiting tussen het CCID (Char-
ging Circuit Interrupting Device,
onderbrekingsappa raat laadsysteem)
en de stekker
Stop onmiddellijk met laden en
neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 187 Tuesday, January 2, 2018 2:59 PM

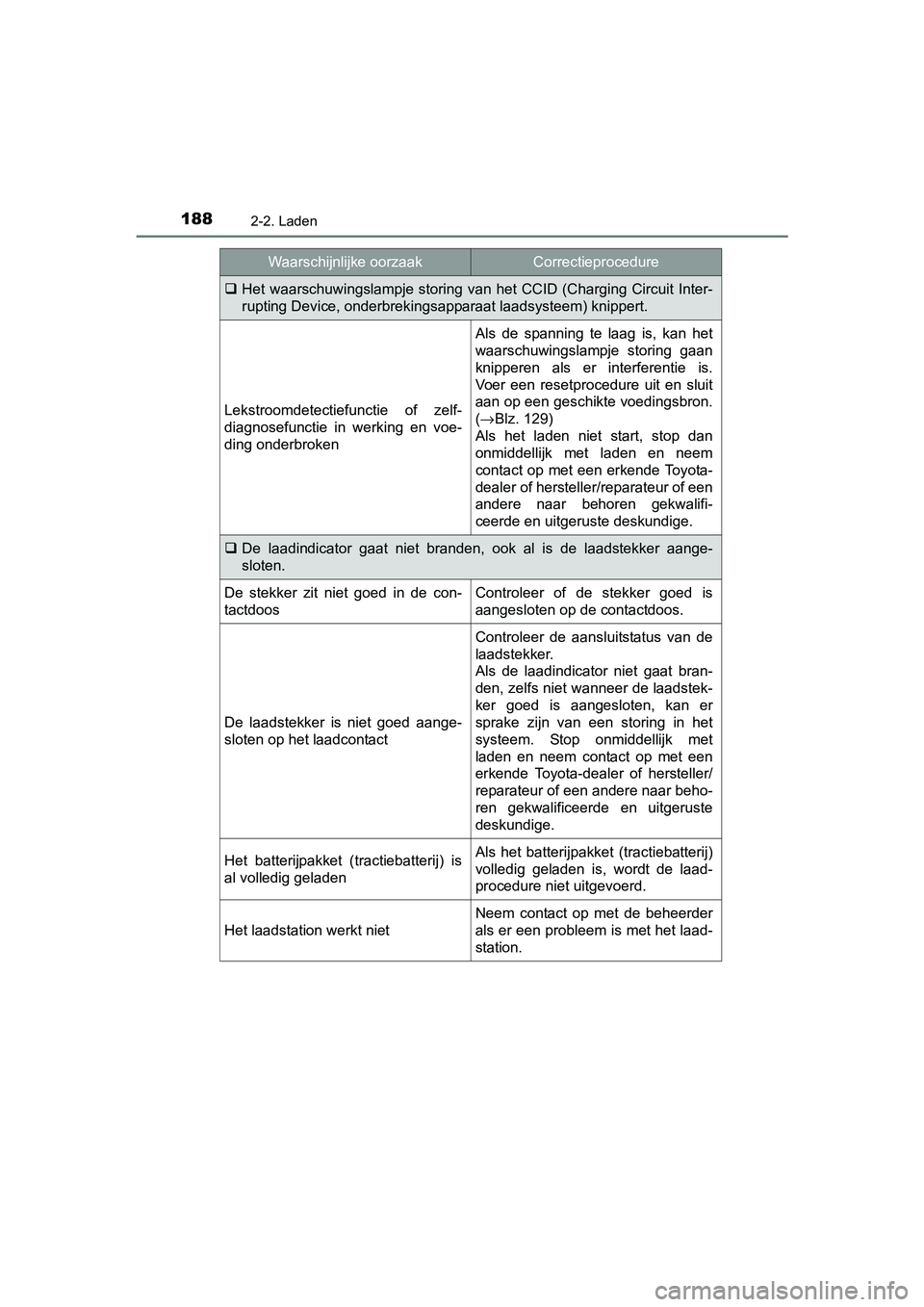

1882-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Het waarschuwingslampje storing van het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsapparaat laadsysteem) knippert.
Lekstroomdetectiefunctie of zelf-
diagnosefunctie in werking en voe-
ding onderbroken
Als de spanning te laag is, kan het
waarschuwingslampje storing gaan
knipperen als er interferentie is.
Voer een resetprocedure uit en sluit
aan op een geschikte voedingsbron.
( → Blz. 129)
Als het laden niet start, stop dan
onmiddellijk met laden en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 De laadindicator gaat niet branden, ook al is de laadstekker aa nge-
sloten.
De stekker zit niet goed in de con-
tactdoosControleer of de stekker goed is
aangesloten op de contactdoos.
De laadstekker is niet goed aange-
sloten op het laadcontact
Controleer de aansluitstatus van de
laadstekker.
Als de laadindicator niet gaat bran-
den, zelfs niet wanneer de laadstek-
ker goed is aangesloten, kan er
sprake zijn van een storing in het
systeem. Stop onmiddellijk met
laden en neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Het batterijpakket (tractiebatterij) is
al volledig geladenAls het batterijpakket (tractiebatterij)
volledig geladen is, wordt de laad-
procedure niet uitgevoerd.
Het laadstation werkt niet
Neem contact op met de beheerder
als er een probleem is met het laad-
station.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 188 Tuesday, January 2, 2018 2:59 PM

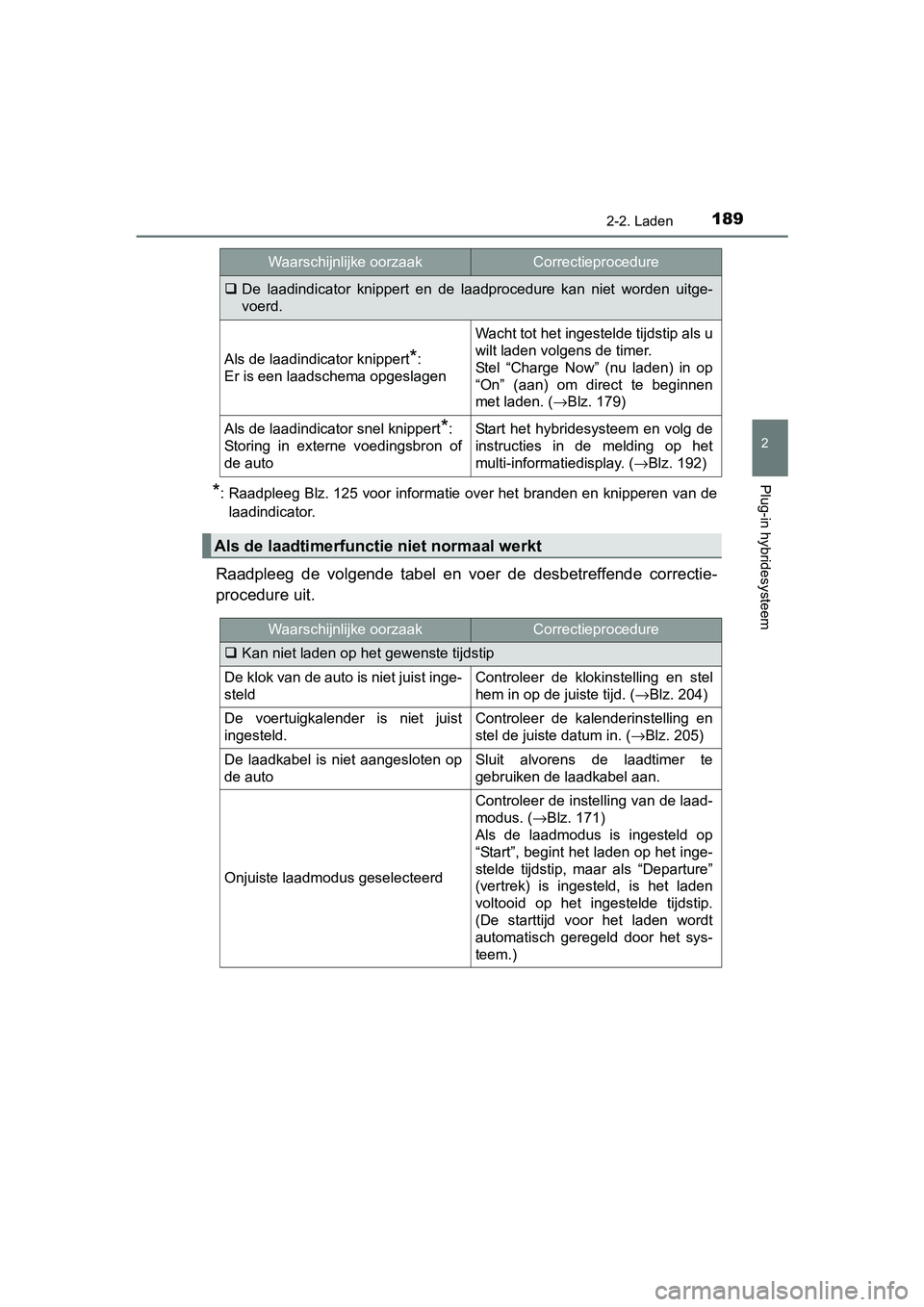

1892-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
*: Raadpleeg Blz. 125 voor informatie over het branden en knipperen van de
laadindicator.
Raadpleeg de volgende tabel en voer de desbetreffende correctie -
procedure uit.
 De laadindicator knippert en de laadprocedure kan niet worden u itge-
voerd.
Als de laadindicator knippert*:
Er is een laadschema opgeslagen
Wacht tot het ingestelde tijdstip als u
wilt laden volgens de timer.
Stel “Charge Now” (nu laden) in op
“On” (aan) om direct te beginnen
met laden. ( →Blz. 179)
Als de laadindicator snel knippert*:
Storing in externe voedingsbron of
de autoStart het hybridesysteem en volg de
instructies in de melding op het
multi-informatiedisplay. ( →Blz. 192)
Als de laadtimerfunctie niet normaal werkt
Waarschijnlijke oorzaakCorrectieprocedure
Kan niet laden op het gewenste tijdstip
De klok van de auto is niet juist inge-
steldControleer de klokinstelling en stel
hem in op de juiste tijd. ( →Blz. 204)
De voertuigkalender is niet juist
ingesteld.Controleer de kalenderinstelling en
stel de juiste datum in. (→Blz. 205)
De laadkabel is niet aangesloten op
de autoSluit alvorens de laadtimer te
gebruiken de laadkabel aan.
Onjuiste laadmodus geselecteerd
Controleer de instelling van de laad-
modus. (→Blz. 171)
Als de laadmodus is ingesteld op
“Start”, begint het laden op het inge-
stelde tijdstip, maar als “Departure”
(vertrek) is ingesteld, is het laden
voltooid op het ingestelde tijdstip.
(De starttijd voor het laden wordt
automatisch geregeld door het sys-
teem.)
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 189 Tuesday, January 2, 2018 2:59 PM
