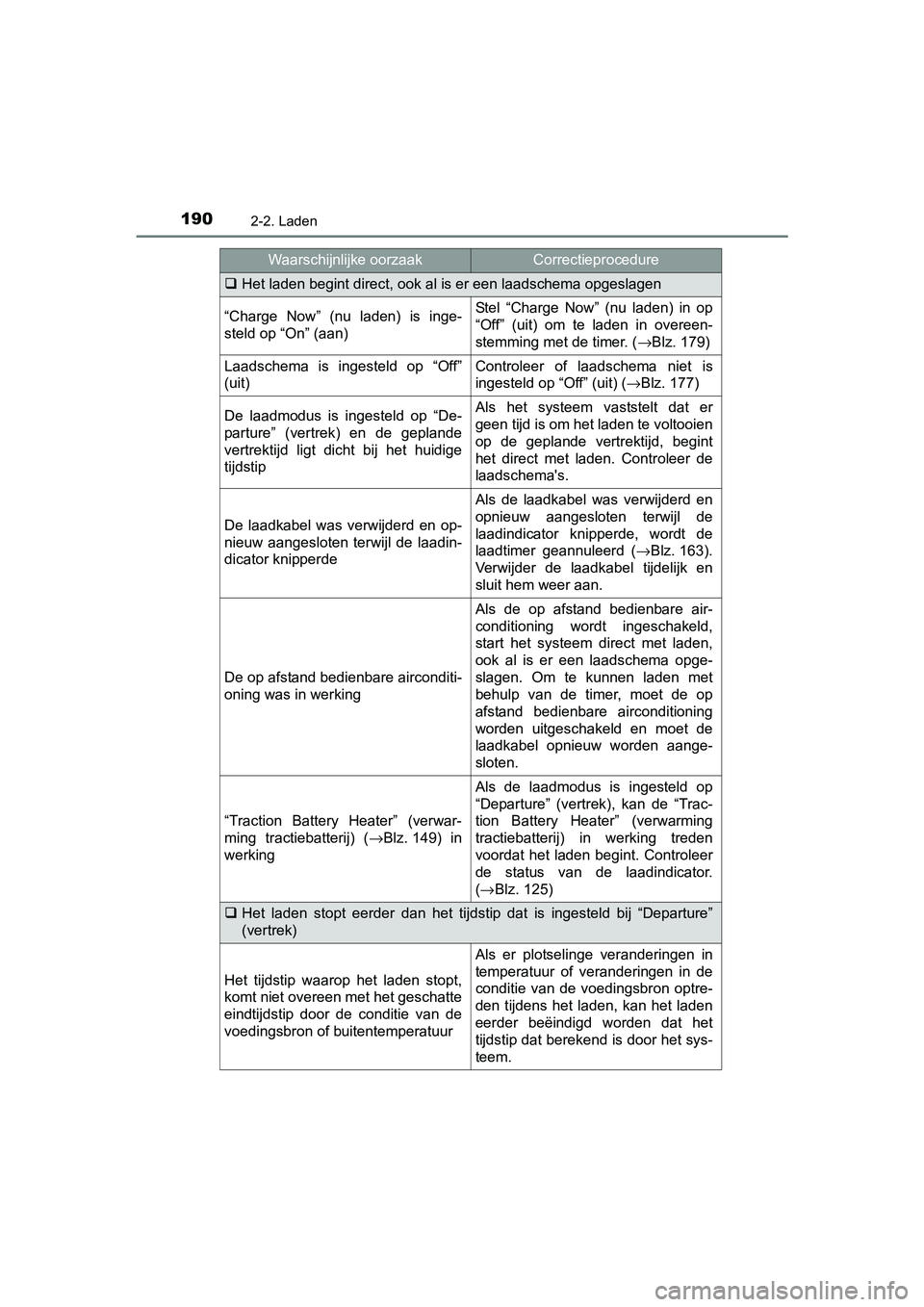

1902-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Het laden begint direct, ook al is er een laadschema opgeslagen
“Charge Now” (nu laden) is inge-
steld op “On” (aan)Stel “Charge Now” (nu laden) in op
“Off” (uit) om te laden in overeen-
stemming met de timer. ( →Blz. 179)
Laadschema is ingesteld op “Off”
(uit)Controleer of laadschema niet is
ingesteld op “Off” (uit) (→Blz. 177)
De laadmodus is ingesteld op “De-
parture” (vertrek) en de geplande
vertrektijd ligt dicht bij het huidige
tijdstipAls het systeem vaststelt dat er
geen tijd is om het laden te voltooien
op de geplande vertrektijd, begint
het direct met laden. Controleer de
laadschema's.
De laadkabel was verwijderd en op-
nieuw aangesloten terwijl de laadin-
dicator knipperde
Als de laadkabel was verwijderd en
opnieuw aangesloten terwijl de
laadindicator knipperde, wordt de
laadtimer geannuleerd ( →Blz. 163).
Verwijder de laadkabel tijdelijk en
sluit hem weer aan.
De op afstand bedienbare airconditi-
oning was in werking
Als de op afstand bedienbare air-
conditioning wordt ingeschakeld,
start het systeem direct met laden,
ook al is er een laadschema opge-
slagen. Om te kunnen laden met
behulp van de timer, moet de op
afstand bedienbare airconditioning
worden uitgeschakeld en moet de
laadkabel opnieuw worden aange-
sloten.
“Traction Battery Heater” (verwar-
ming tractiebatterij) ( →Blz. 149) in
werking
Als de laadmodus is ingesteld op
“Departure” (vertrek), kan de “Trac-
tion Battery Heater” (verwarming
tractiebatterij) in werking treden
voordat het laden begint. Controleer
de status van de laadindicator.
( → Blz. 125)
 Het laden stopt eerder dan het tijdstip dat is ingesteld bij “D eparture”
(vertrek)
Het tijdstip waarop het laden stopt,
komt niet overeen met het geschatte
eindtijdstip door de conditie van de
voedingsbron of buitentemperatuur
Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optre-
den tijdens het laden, kan het laden
eerder beëindigd worden dat het
tijdstip dat berekend is door het sys-
teem.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 190 Tuesday, January 2, 2018 2:59 PM

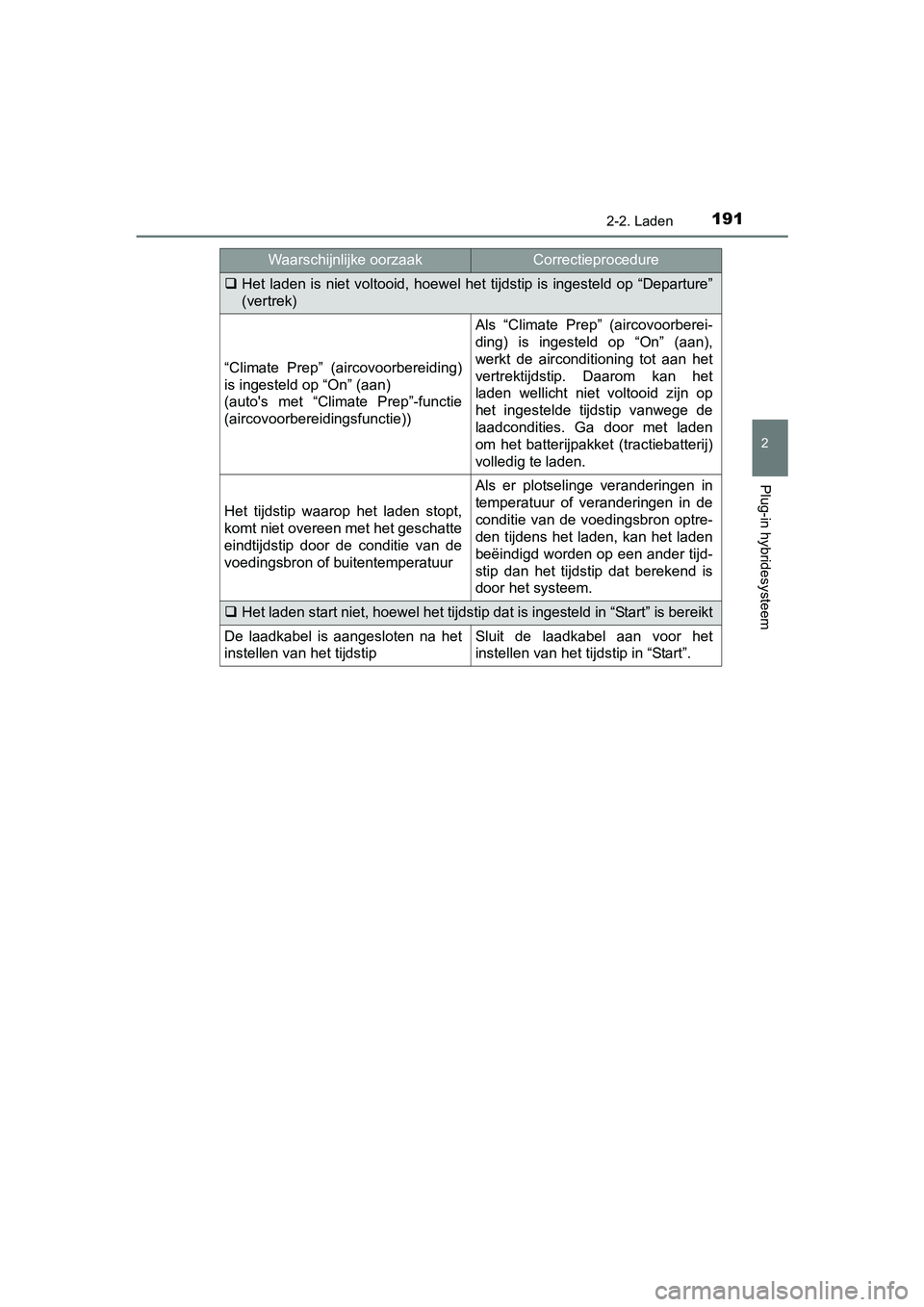

1912-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Het laden is niet voltooid, hoewel het tijdstip is ingesteld op “Departure”
(vertrek)
“Climate Prep” (aircovoorbereiding)
is ingesteld op “On” (aan)
(auto's met “Climate Prep”-functie
(aircovoorbereidingsfunctie))
Als “Climate Prep” (aircovoorberei-
ding) is ingesteld op “On” (aan),
werkt de airconditioning tot aan het
vertrektijdstip. Daarom kan het
laden wellicht niet voltooid zijn op
het ingestelde tijdstip vanwege de
laadcondities. Ga door met laden
om het batterijpakket (tractiebatterij)
volledig te laden.
Het tijdstip waarop het laden stopt,
komt niet overeen met het geschatte
eindtijdstip door de conditie van de
voedingsbron of buitentemperatuur
Als er plotselinge veranderingen in
temperatuur of veranderingen in de
conditie van de voedingsbron optre-
den tijdens het laden, kan het laden
beëindigd worden op een ander tijd-
stip dan het tijdstip dat berekend is
door het systeem.
 Het laden start niet, hoewel het tijdstip dat is ingesteld in “Start” is bereikt
De laadkabel is aangesloten na het
instellen van het tijdstipSluit de laadkabel aan voor het
instellen van het tijdstip in “Start”.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 191 Tuesday, January 2, 2018 2:59 PM

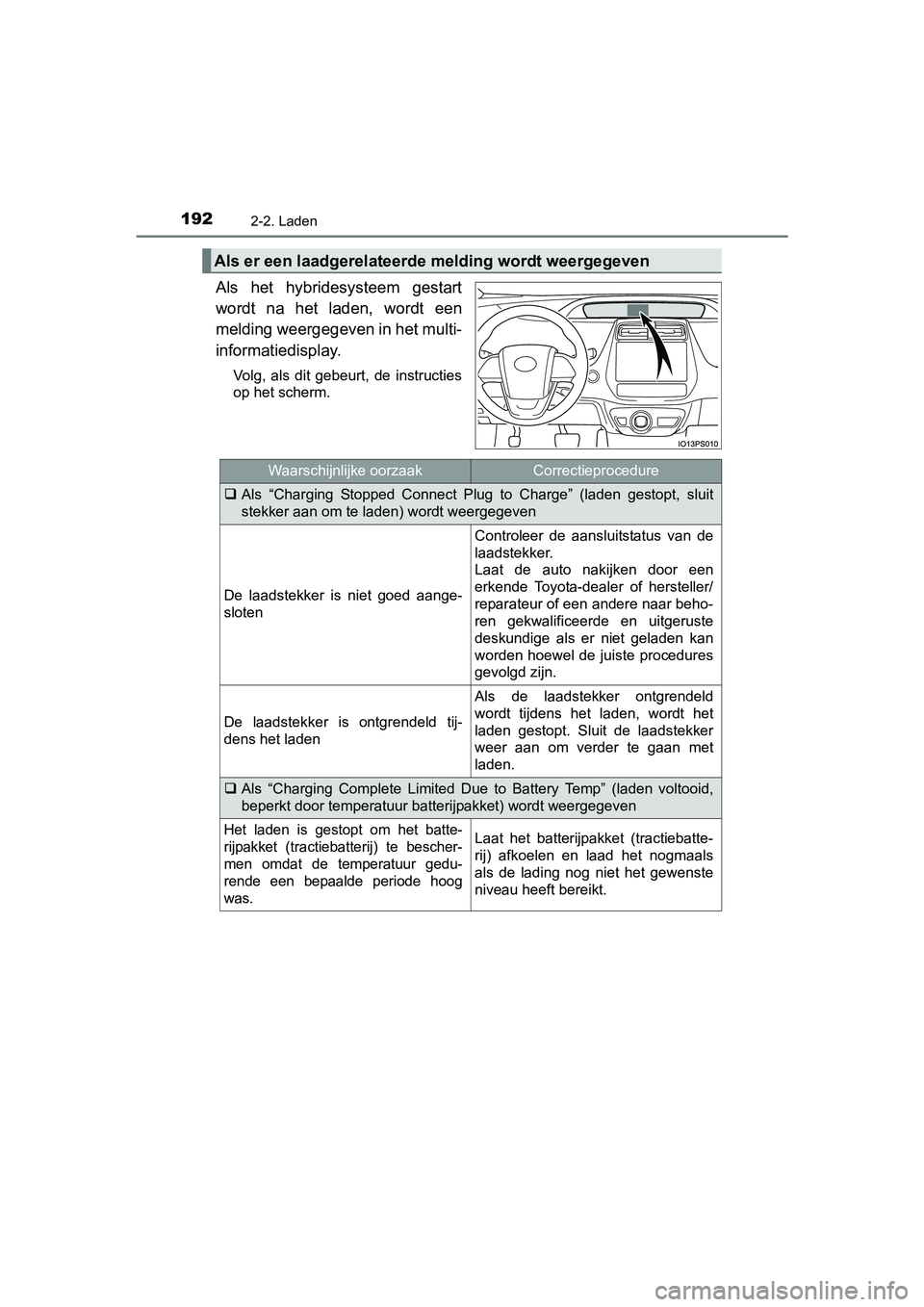

1922-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Als het hybridesysteem gestart
wordt na het laden, wordt een
melding weergegeven in het multi-
informatiedisplay.
Volg, als dit gebeurt, de instructies
op het scherm.
Als er een laadgerelateerde melding wordt weergegeven
Waarschijnlijke oorzaakCorrectieprocedure
Als “Charging Stopped Connect Plug to Charge” (laden gestopt, s luit
stekker aan om te laden) wordt weergegeven
De laadstekker is niet goed aange-
sloten
Controleer de aansluitstatus van de
laadstekker.
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige als er niet geladen kan
worden hoewel de juiste procedures
gevolgd zijn.
De laadstekker is ontgrendeld tij-
dens het laden
Als de laadstekker ontgrendeld
wordt tijdens het laden, wordt het
laden gestopt. Sluit de laadstekker
weer aan om verder te gaan met
laden.
 Als “Charging Complete Limited Due to Battery Temp” (laden volt ooid,
beperkt door temperatuur batterijpakket) wordt weergegeven
Het laden is gestopt om het batte-
rijpakket (tractiebatterij) te bescher-
men omdat de temperatuur gedu-
rende een bepaalde periode hoog
was.Laat het batterijpakket (tractiebatte-
rij) afkoelen en laad het nogmaals
als de lading nog niet het gewenste
niveau heeft bereikt.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 192 Tuesday, January 2, 2018 2:59 PM

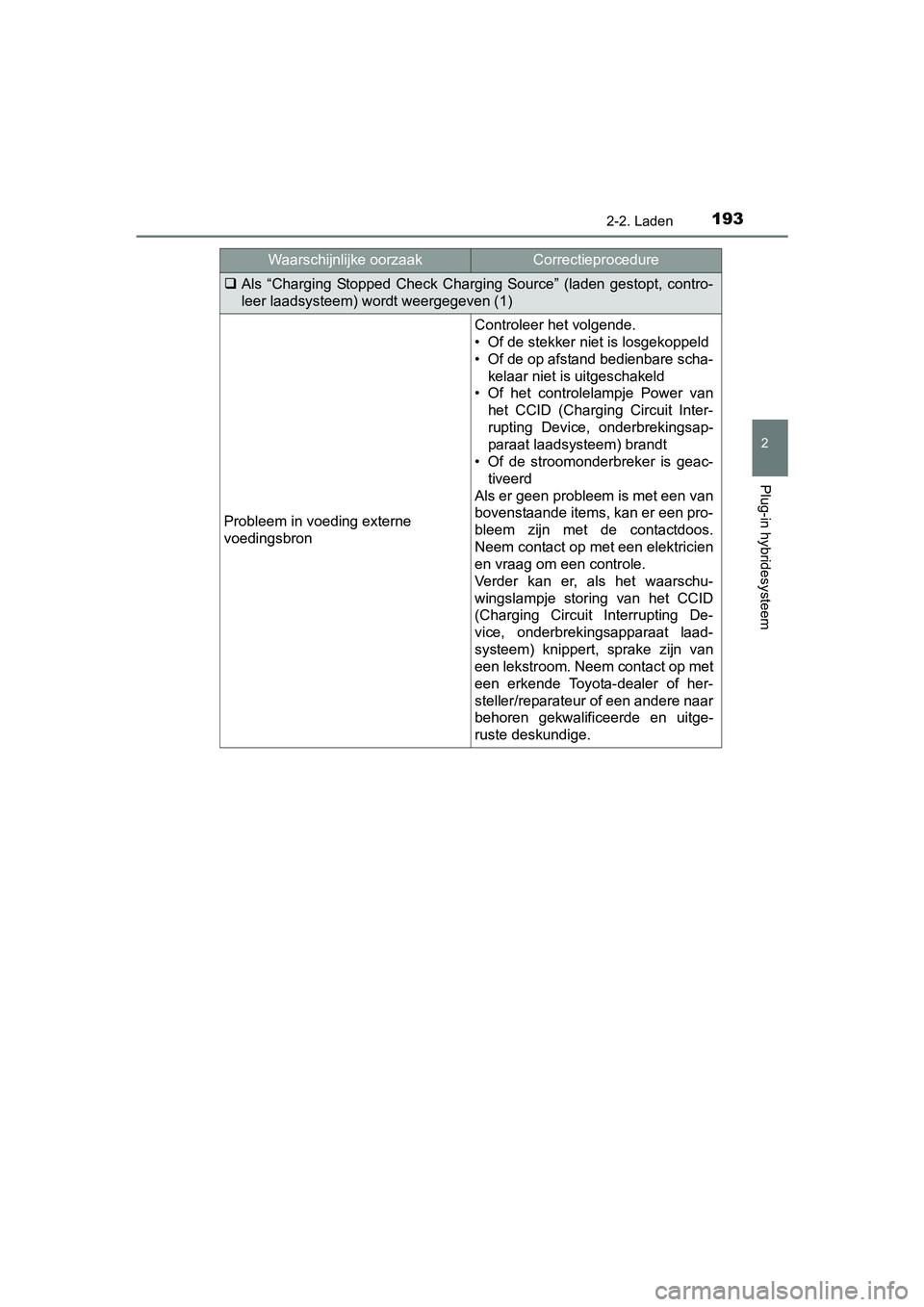

1932-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Als “Charging Stopped Check Charging Source” (laden gestopt, co ntro-
leer laadsysteem) wordt weergegeven (1)
Probleem in voeding externe
voedingsbron
Controleer het volgende.
• Of de stekker niet is losgekoppeld
• Of de op afstand bedienbare scha- kelaar niet is uitgeschakeld
• Of het controlelampje Power van
het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsap-
paraat laadsysteem) brandt
• Of de stroomonderbreker is geac- tiveerd
Als er geen probleem is met een van
bovenstaande items, kan er een pro-
bleem zijn met de contactdoos.
Neem contact op met een elektricien
en vraag om een controle.
Verder kan er, als het waarschu-
wingslampje storing van het CCID
(Charging Circuit Interrupting De-
vice, onderbrekingsapparaat laad-
systeem) knippert, sprake zijn van
een lekstroom. Neem contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 193 Tuesday, January 2, 2018 2:59 PM

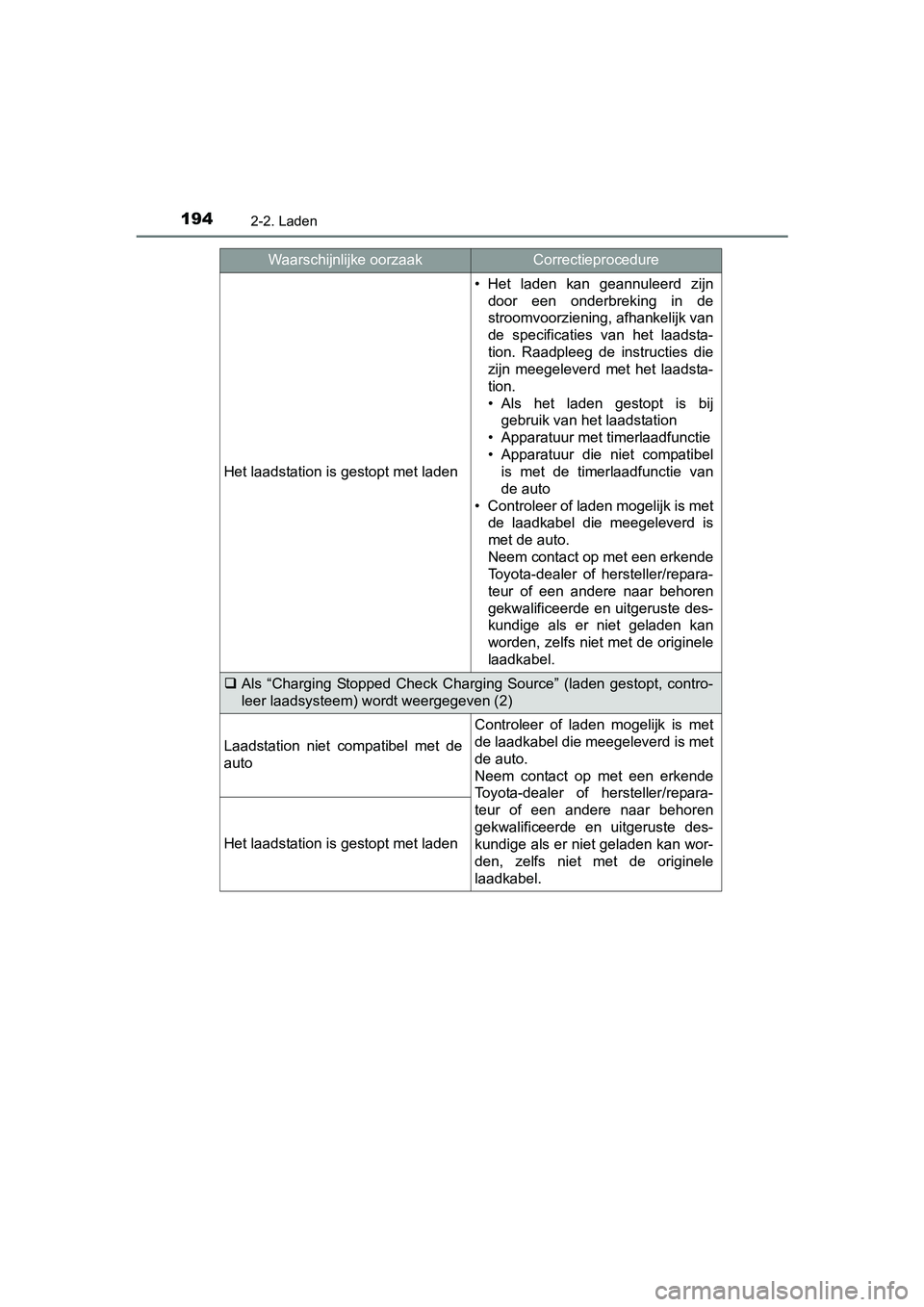

1942-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Het laadstation is gestopt met laden
• Het laden kan geannuleerd zijndoor een onderbreking in de
stroomvoorziening, afhankelijk van
de specificaties van het laadsta-
tion. Raadpleeg de instructies die
zijn meegeleverd met het laadsta-
tion.
• Als het laden gestopt is bijgebruik van het laadstation
• Apparatuur met timerlaadfunctie
• Apparatuur die niet compatibel is met de timerlaadfunctie van
de auto
• Controleer of laden mogelijk is met de laadkabel die meegeleverd is
met de auto.
Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als er niet geladen kan
worden, zelfs niet met de originele
laadkabel.
 Als “Charging Stopped Check Charging Source” (laden gestopt, co ntro-
leer laadsysteem) wordt weergegeven (2)
Laadstation niet compatibel met de
auto
Controleer of laden mogelijk is met
de laadkabel die meegeleverd is met
de auto.
Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als er niet geladen kan wor-
den, zelfs niet met de originele
laadkabel.
Het laadstation is gestopt met laden
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 194 Tuesday, January 2, 2018 2:59 PM

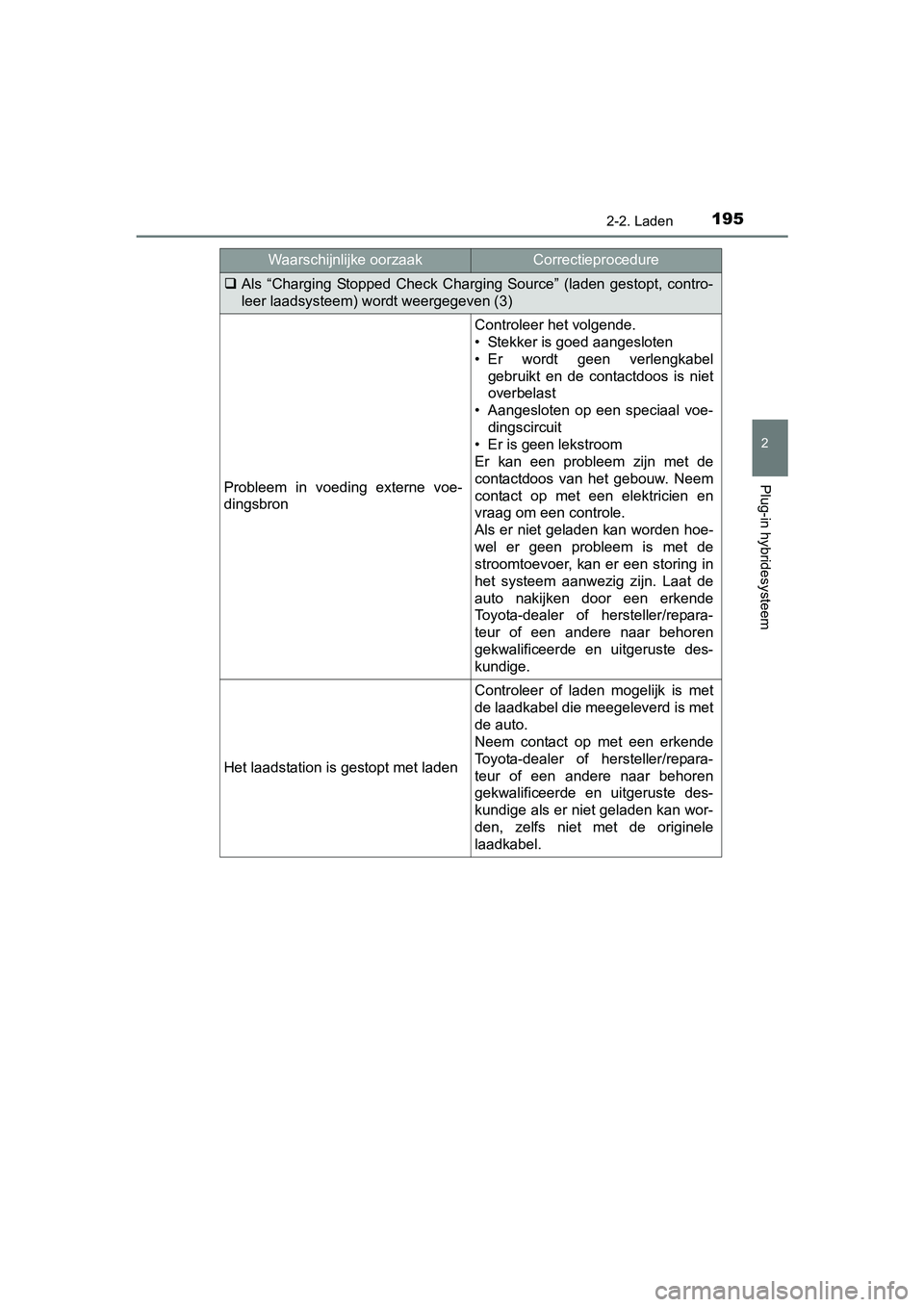

1952-2. Laden
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Als “Charging Stopped Check Charging Source” (laden gestopt, co ntro-
leer laadsysteem) wordt weergegeven (3)
Probleem in voeding externe voe-
dingsbron
Controleer het volgende.
• Stekker is goed aangesloten
• Er wordt geen verlengkabel gebruikt en de contactdoos is niet
overbelast
• Aangesloten op een speciaal voe- dingscircuit
• Er is geen lekstroom
Er kan een probleem zijn met de
contactdoos van het gebouw. Neem
contact op met een elektricien en
vraag om een controle.
Als er niet geladen kan worden hoe-
wel er geen probleem is met de
stroomtoevoer, kan er een storing in
het systeem aanwezig zijn. Laat de
auto nakijken door een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
Het laadstation is gestopt met laden
Controleer of laden mogelijk is met
de laadkabel die meegeleverd is met
de auto.
Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige als er niet geladen kan wor-
den, zelfs niet met de originele
laadkabel.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 195 Tuesday, January 2, 2018 2:59 PM

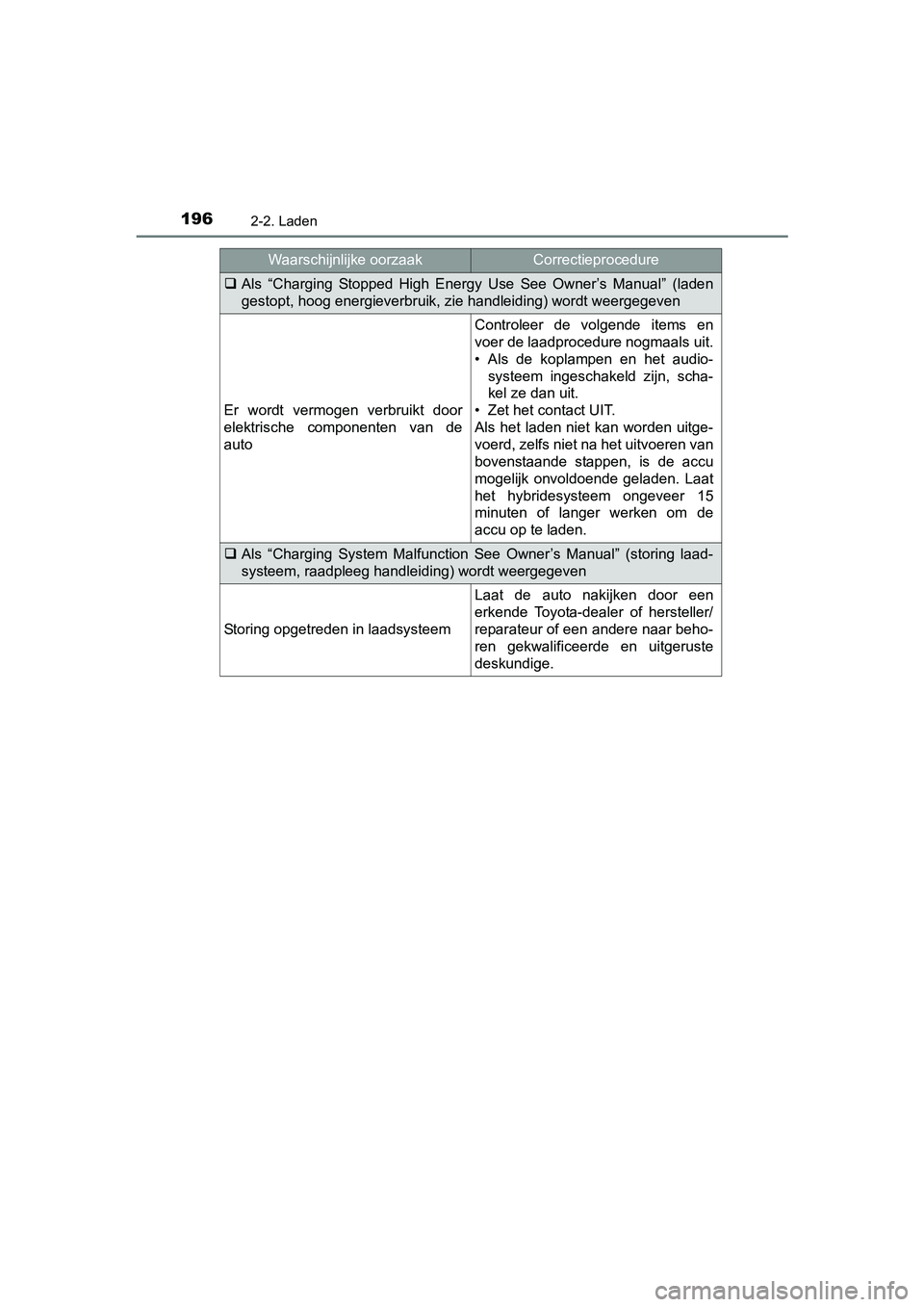

1962-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Als “Charging Stopped High Energy Use See Owner’s Manual” (lade n
gestopt, hoog energieverbruik, zie handleiding) wordt weergegev en
Er wordt vermogen verbruikt door
elektrische componenten van de
auto
Controleer de volgende items en
voer de laadprocedure nogmaals uit.
• Als de koplampen en het audio-
systeem ingeschakeld zijn, scha-
kel ze dan uit.
• Zet het contact UIT.
Als het laden niet kan worden uitge-
voerd, zelfs niet na het uitvoeren van
bovenstaande stappen, is de accu
mogelijk onvoldoende geladen. Laat
het hybridesysteem ongeveer 15
minuten of langer werken om de
accu op te laden.
 Als “Charging System Malfunction See Owner’s Manual” (storing l aad-
systeem, raadpleeg handleiding) wordt weergegeven
Storing opgetreden in laadsysteem
Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 196 Tuesday, January 2, 2018 2:59 PM

197
3Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)3. Instrumentenpaneel
Instrumentenpaneel ........... 198
Waarschuwingslampjes en controlelampjes .......... 207
Hoofdscherm ..................... 215
Multi-informatiedisplay ....... 223
Head-up display ................. 257
Energiemonitor/ verbruiksscherm .............. 264
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 197 Tuesday, January 2, 2018 2:59 PM

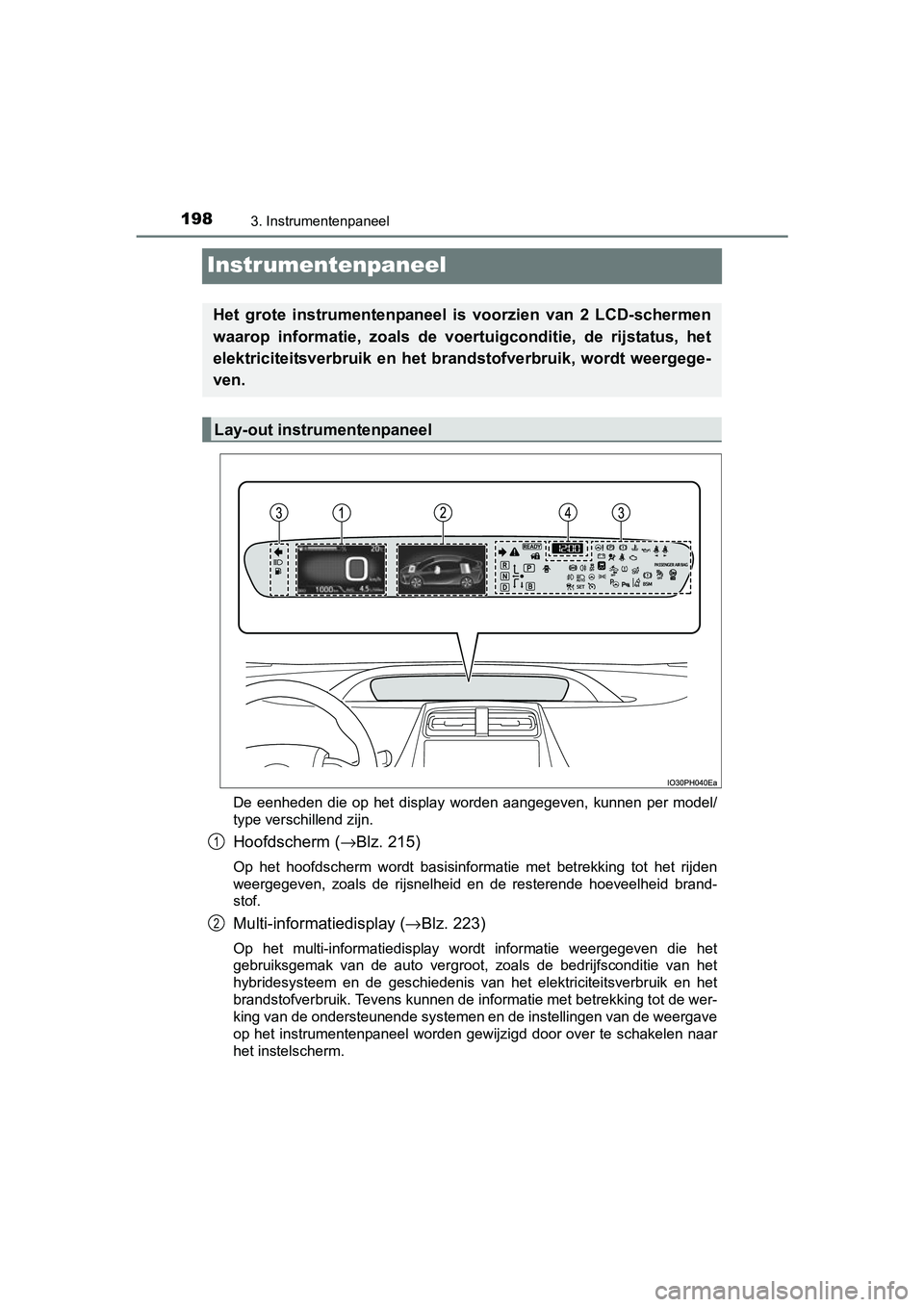

1983. Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Instrumentenpaneel
De eenheden die op het display worden aangegeven, kunnen per model/
type verschillend zijn.
Hoofdscherm ( →Blz. 215)
Op het hoofdscherm wordt basisinformatie met betrekking tot het rijden
weergegeven, zoals de rijsnelheid en de resterende hoeveelheid brand-
stof.
Multi-informatiedisplay (→ Blz. 223)
Op het multi-informatiedisplay wordt informatie weergegeven die het
gebruiksgemak van de auto vergroot, zoals de bedrijfsconditie v an het
hybridesysteem en de geschiedenis van het elektriciteitsverbrui k en het
brandstofverbruik. Tevens kunnen de informatie met betrekking t ot de wer-
king van de ondersteunende systemen en de instellingen van de w eergave
op het instrumentenpaneel worden gewijzigd door over te schakelen naar
het instelscherm.
Het grote instrumentenpaneel i s voorzien van 2 LCD-schermen
waarop informatie, zoals de voe rtuigconditie, de rijstatus, het
elektriciteitsverbruik en het brandstofverbruik, wordt weergege -
ven.
Lay-out instrumentenpaneel
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 198 Tuesday, January 2, 2018 2:59 PM

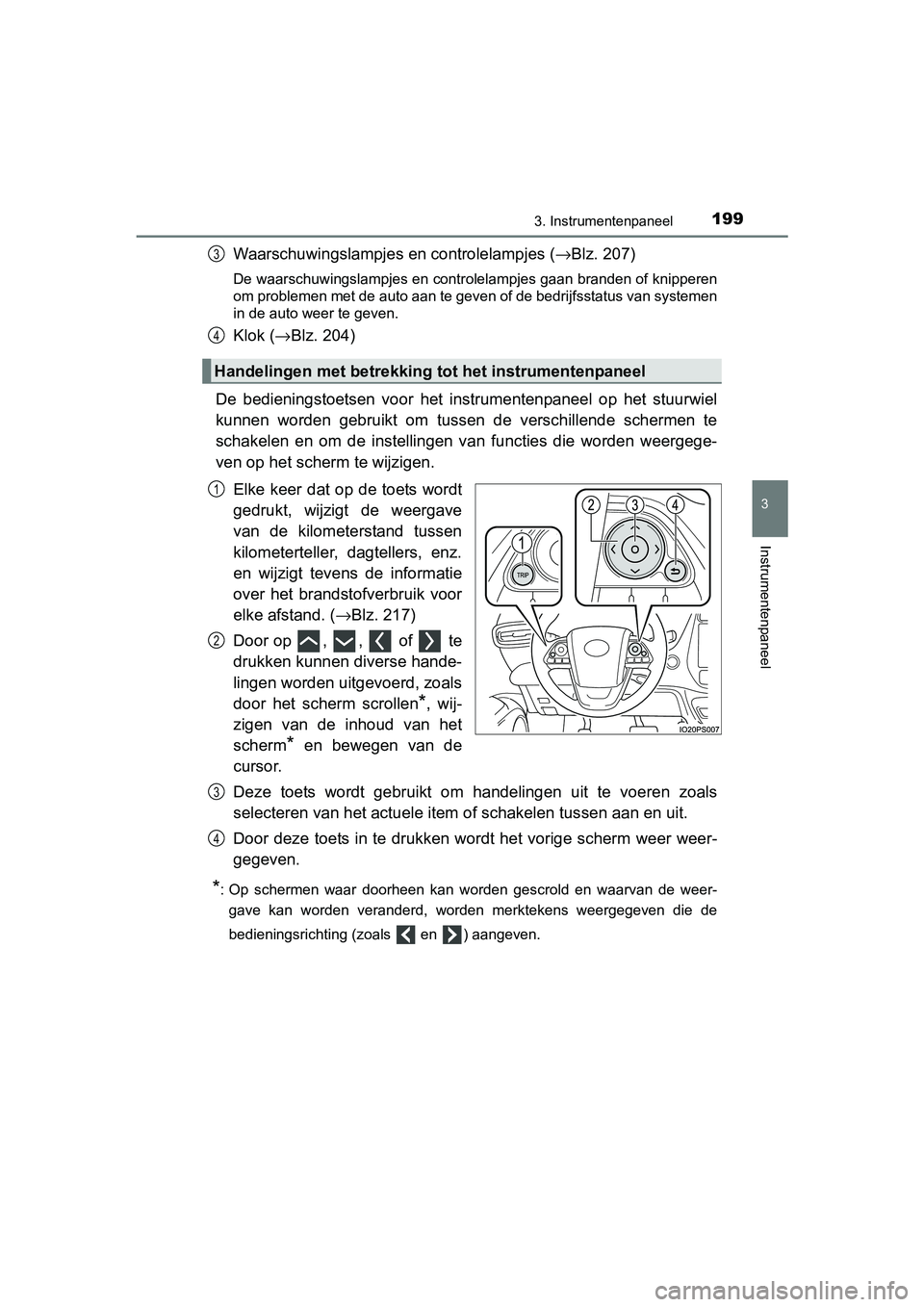

1993. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47C18E_(EE)
Waarschuwingslampjes en controlelampjes (→Blz. 207)
De waarschuwingslampjes en controlelampjes gaan branden of knip peren
om problemen met de auto aan te geven of de bedrijfsstatus van systemen
in de auto weer te geven.
Klok ( →Blz. 204)
De bedieningstoetsen voor het i nstrumentenpaneel op het stuurwi el
kunnen worden gebruikt om tusse n de verschillende schermen te
schakelen en om de instellingen van functies die worden weergeg e-
ven op het scherm te wijzigen.
Elke keer dat op de toets wordt
gedrukt, wijzigt de weergave
van de kilometerstand tussen
kilometerteller, dagtellers, enz.
en wijzigt tevens de informatie
over het brandstofverbruik voor
elke afstand. ( →Blz. 217)
Door op , , of te
drukken kunnen diverse hande-
lingen worden uitgevoerd, zoals
door het scherm scrollen
*, wij-
zigen van de inhoud van het
scherm
* en bewegen van de
cursor.
Deze toets wordt gebruikt om handelingen uit te voeren zoals
selecteren van het actuele item of schakelen tussen aan en uit.
Door deze toets in te drukken wordt het vorige scherm weer weer -
gegeven.
*: Op schermen waar doorheen kan worden gescrold en waarvan de we er-
gave kan worden veranderd, worden merktekens weergegeven die de
bedieningsrichting (zoals en ) aangeven.
Handelingen met betrekking tot het instrumentenpaneel
3
4
1
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 199 Tuesday, January 2, 2018 2:59 PM
