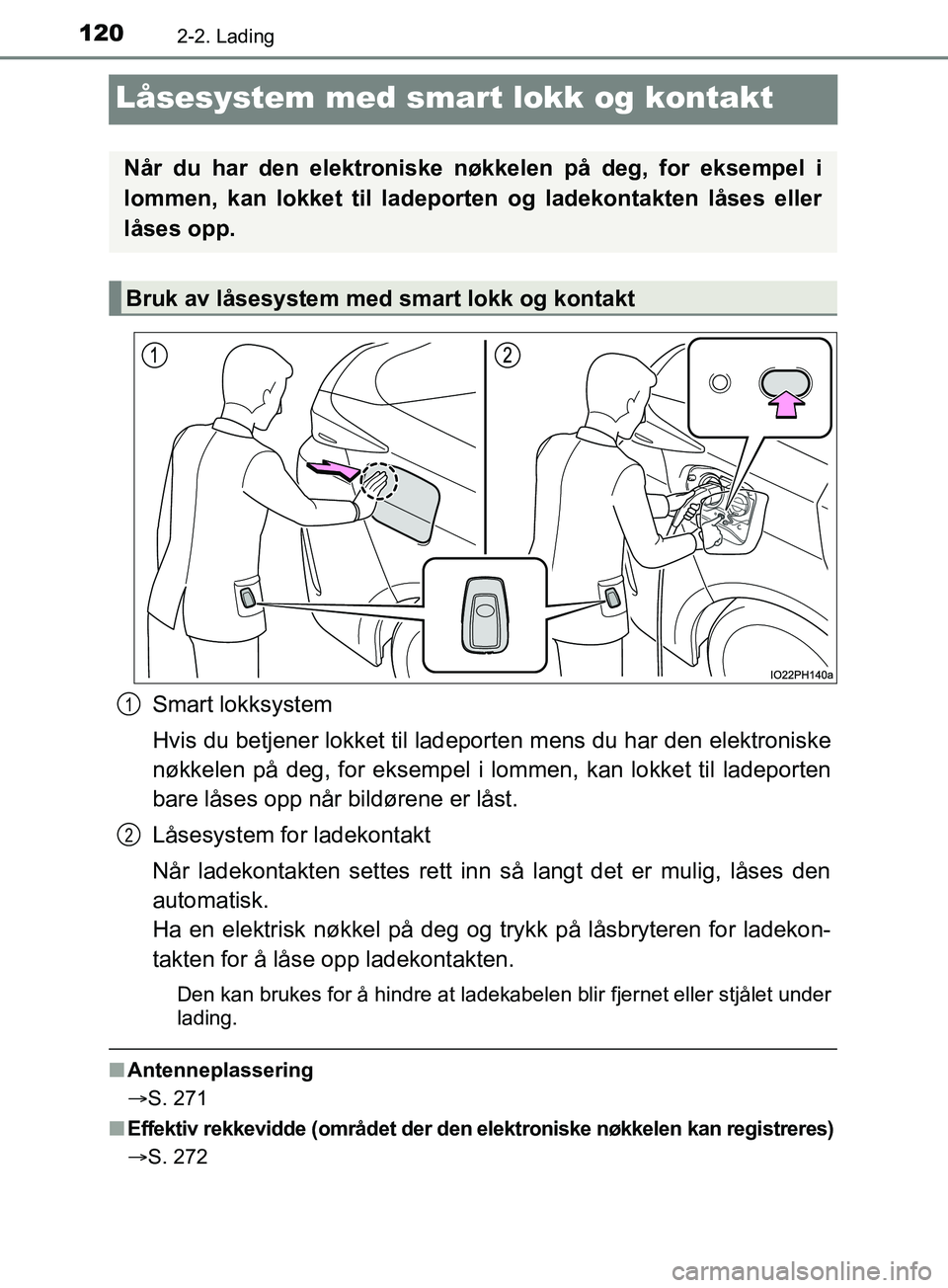

TOYOTA PRIUS PLUG-IN HYBRID 2018 Instruksjoner for bruk (in Norwegian)

1202-2. Lading
OM47C99NO
Låsesystem med smart lokk og kontakt
Smart lokksystem
Hvis du betjener lokket til ladeporten mens du har den elektroniske
nøkkelen på deg, for eksempel i lommen, kan lokket til ladeporten
bare låses opp når bildørene er låst.
Låsesystem for ladekontakt
Når ladekontakten settes rett inn så langt det er mulig, låses den
automatisk.
Ha en elektrisk nøkkel på deg og trykk på låsbryteren for ladekon-
takten for å låse opp ladekontakten.
Den kan brukes for å hindre at ladek abelen blir fjernet eller stjålet under
lading.
n Antenneplassering
S. 271
n Effektiv rekkevidde (området der den elektroniske nøkkelen kan registreres)
S. 272
Når du har den elektroniske nøkkelen på deg, for eksempel i
lommen, kan lokket til ladeporten og ladekontakten låses eller
låses opp.
Bruk av låsesystem med smart lokk og kontakt
1
2
OM47C99NO.book Page 120 Monday, July 16, 2018 1:38 PM

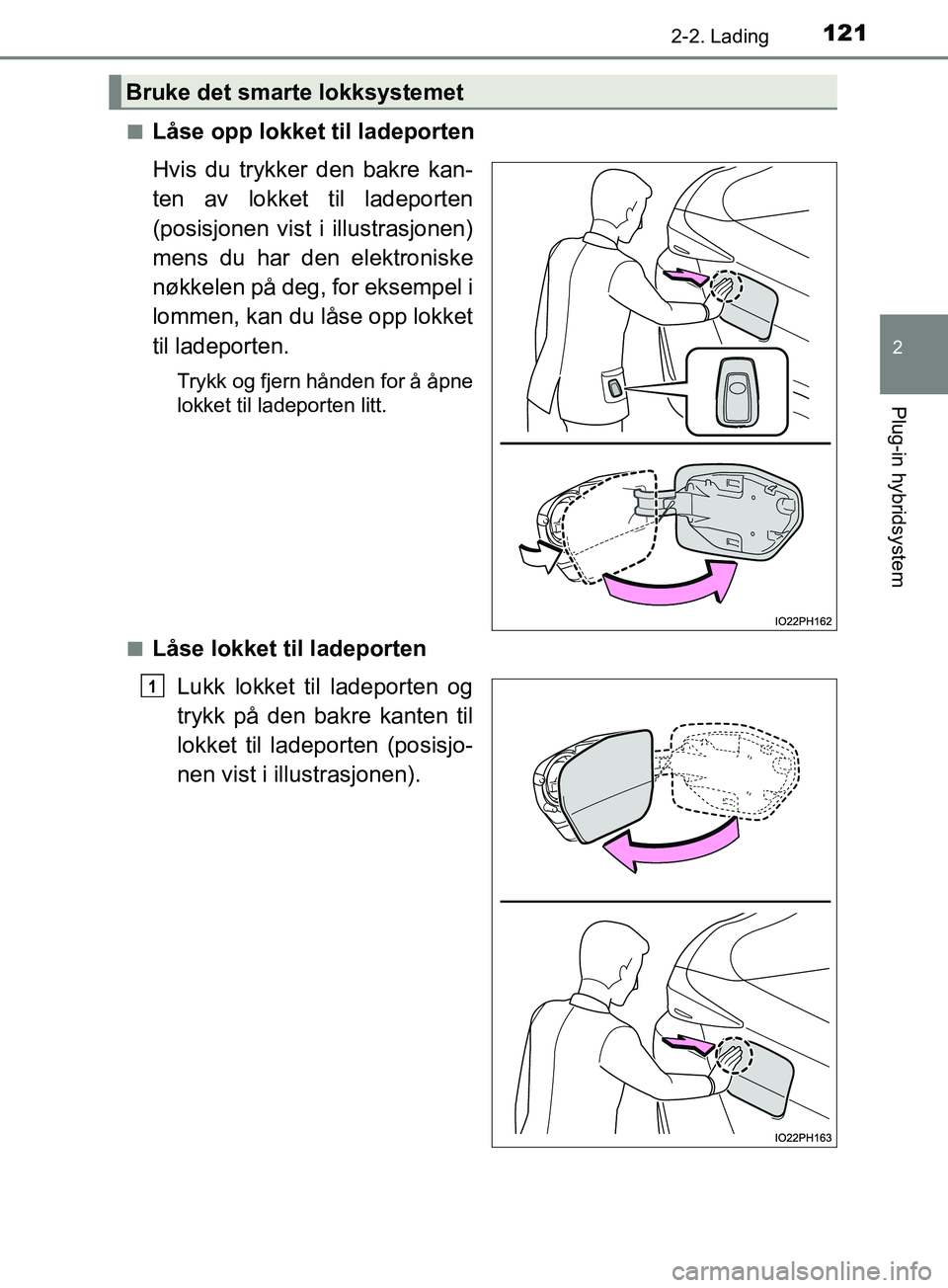

1212-2. Lading
2
Plug-in hybridsystem
OM47C99NOn
Låse opp lokket til ladeporten
Hvis du trykker den bakre kan-
ten av lokket til ladeporten
(posisjonen vist i illustrasjonen)
mens du har den elektroniske
nøkkelen på deg, for eksempel i
lommen, kan du låse opp lokket
til ladeporten.
Trykk og fjern hånden for å åpne
lokket til ladeporten litt.
n
Låse lokket til ladeporten Lukk lokket til ladeporten og
trykk på den bakre kanten til
lokket til ladeporten (posisjo-
nen vist i illustrasjonen).
Bruke det smarte lokksystemet
1
OM47C99NO.book Page 121 Monday, July 16, 2018 1:38 PM

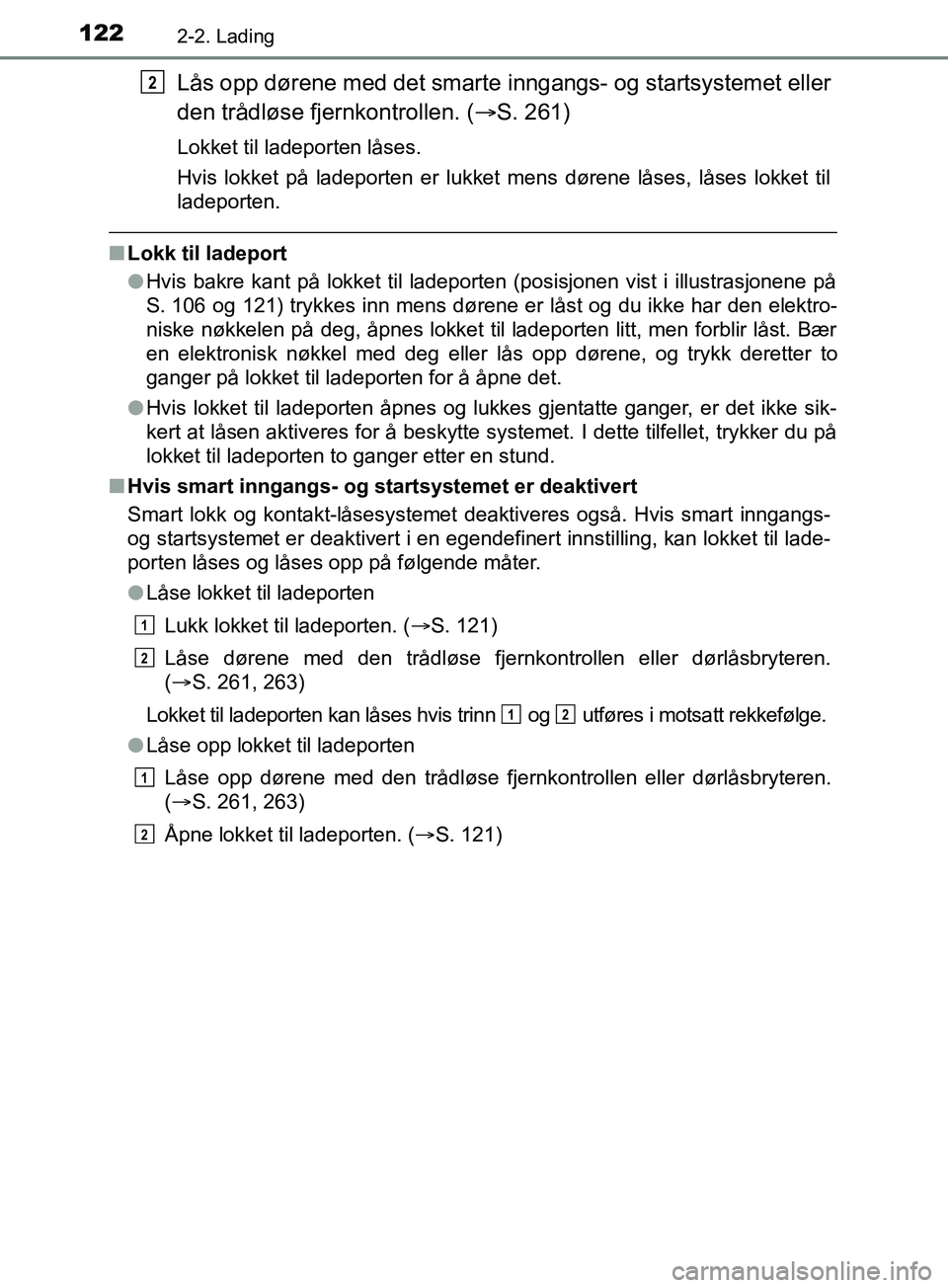

1222-2. Lading
OM47C99NO
Lås opp dørene med det smarte inngangs- og startsystemet eller
den trådløse fjernkontrollen. ( S. 261)
Lokket til ladeporten låses.
Hvis lokket på ladeporten er lukket mens dørene låses, låses lokket til
ladeporten.
nLokk til ladeport
lHvis bakre kant på lokket til ladeporten (posisjonen vist i illustrasjonene på
S. 106 og 121) trykkes inn mens dørene er låst og du ikke har den elektro-
niske nøkkelen på deg, åpnes lokket til ladeporten litt, men forblir låst. Bær
en elektronisk nøkkel med deg eller lås opp dørene, og trykk deretter to
ganger på lokket til ladeporten for å åpne det.
l Hvis lokket til ladeporten åpnes og lukkes gjentatte ganger, er det ikke sik-
kert at låsen aktiveres for å beskytte systemet. I dette tilfellet, trykker du på
lokket til ladeporten to ganger etter en stund.
n Hvis smart inngangs- og st artsystemet er deaktivert
Smart lokk og kontakt-låsesystemet deaktiveres også. Hvis smart inngangs-
og startsystemet er deaktivert i en egendefinert innstilling, kan lokket til lade-
porten låses og låses opp på følgende måter.
l Låse lokket til ladeporten
Lukk lokket til ladeporten. ( S. 121)
Låse dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
(  S. 261, 263)
Lokket til ladeporten kan låses hvis trinn og utføres i motsatt rekkefølge.
l Låse opp lokket til ladeporten
Låse opp dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
( S. 261, 263)
Åpne lokket til ladeporten. ( S. 121)
2
1
2
12
1
2
OM47C99NO.book Page 122 Monday, July 16, 2018 1:38 PM

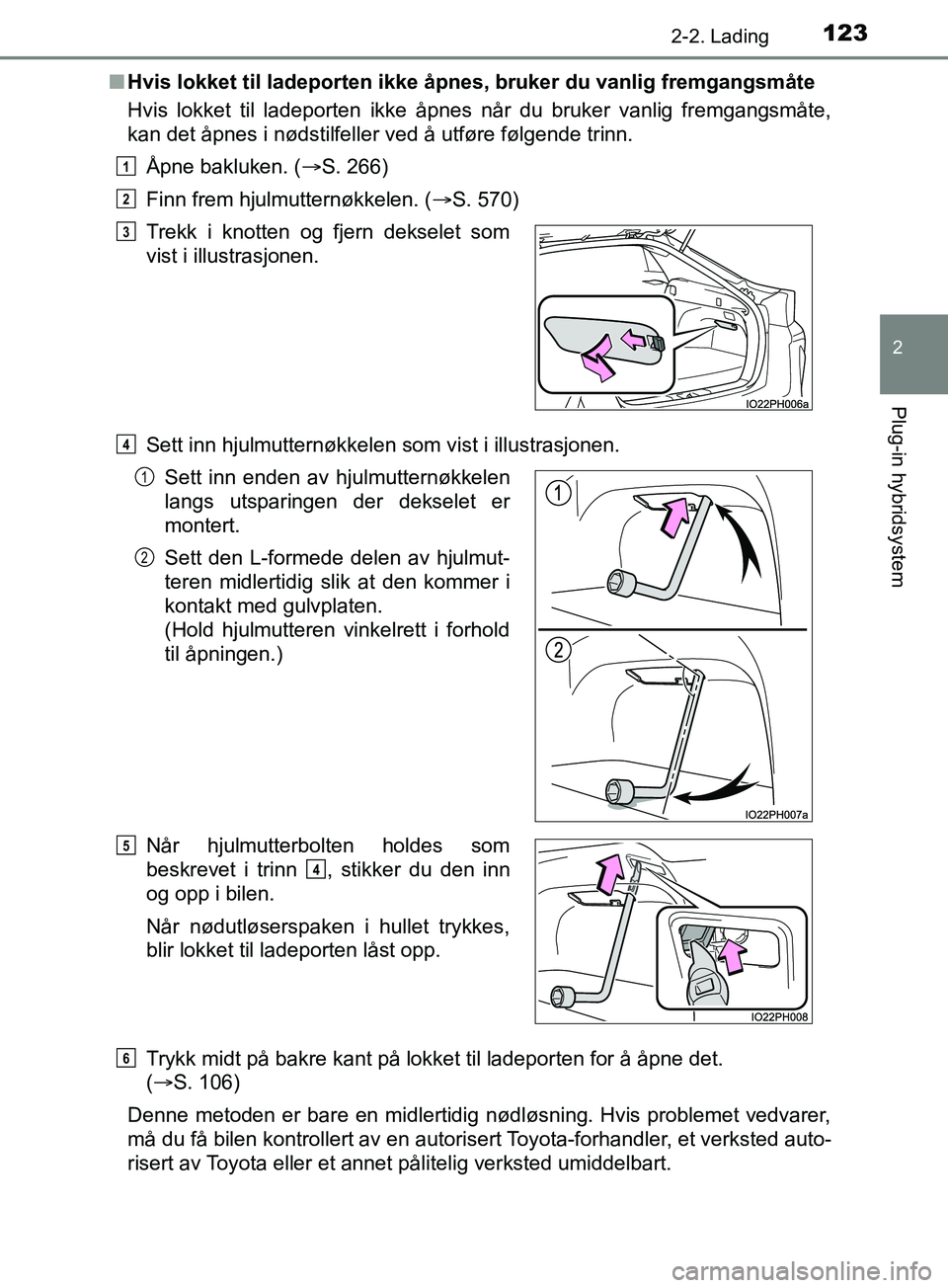

1232-2. Lading
2
Plug-in hybridsystem
OM47C99NOn
Hvis lokket til ladeporten ikke åpn es, bruker du vanlig fremgangsmåte
Hvis lokket til ladeporten ikke åpnes når du bruker vanlig fremgangsmåte,
kan det åpnes i nødstilfeller ved å utføre følgende trinn.
Åpne bakluken. ( S. 266)
Finn frem hjulmutternøkkelen. ( S. 570)
Sett inn hjulmutternøkkelen som vist i illustrasjonen.
Trykk midt på bakre kant på lokket til ladeporten for å åpne det.
( S. 106)
Denne metoden er bare en midlertidig nødløsning. Hvis problemet vedvarer,
må du få bilen kontrollert av en autorisert Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålitelig verksted umiddelbart. Trekk i knotten og fjern dekselet som
vist i illustrasjonen.
Sett inn enden av hjulmutternøkkelen
langs utsparingen der dekselet er
montert.
Sett den L-formede delen av hjulmut-
teren midlertidig slik at den kommer i
kontakt med gulvplaten.
(Hold hjulmutteren vinkelrett i forhold
til åpningen.)
Når hjulmutterbolten holdes som
beskrevet i trinn , stikker du den inn
og opp i bilen.
Når nødutløserspaken i hullet trykkes,
blir lokket til ladeporten låst opp.
1
2
3
4
1
2
5
4
6
OM47C99NO.book Page 123 Monday, July 16, 2018 1:38 PM

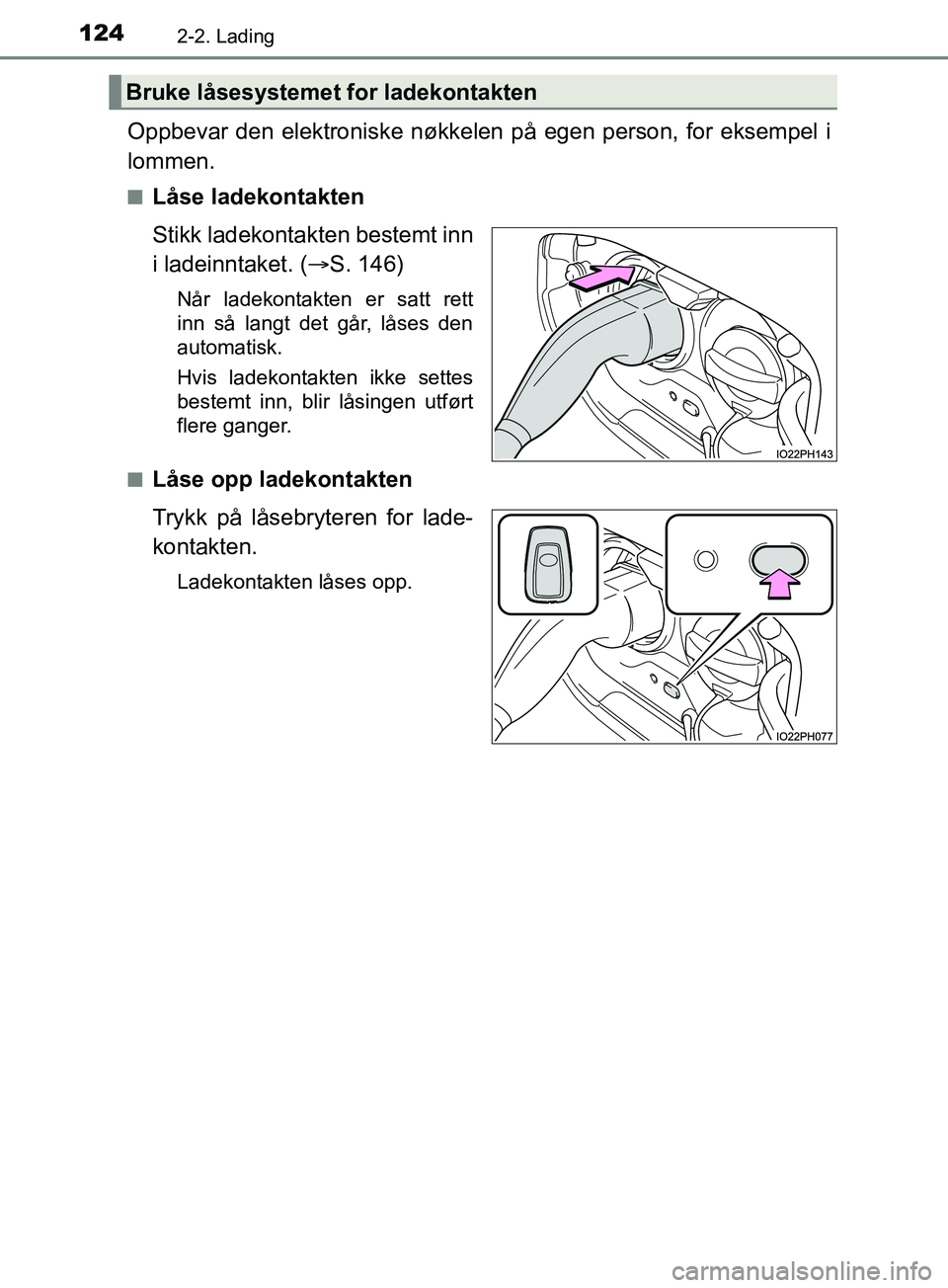

1242-2. Lading
OM47C99NO
Oppbevar den elektroniske nøkkelen på egen person, for eksempel i
lommen.
nLåse ladekontakten
Stikk ladekontakten bestemt inn
i ladeinntaket. ( S. 146)
Når ladekontakten er satt rett
inn så langt det går, låses den
automatisk.
Hvis ladekontakten ikke settes
bestemt inn, blir låsingen utført
flere ganger.
n
Låse opp ladekontakten
Trykk på låsebryteren for lade-
kontakten.
Ladekontakten låses opp.
Bruke låsesystemet for ladekontakten
OM47C99NO.book Page 124 Monday, July 16, 2018 1:38 PM

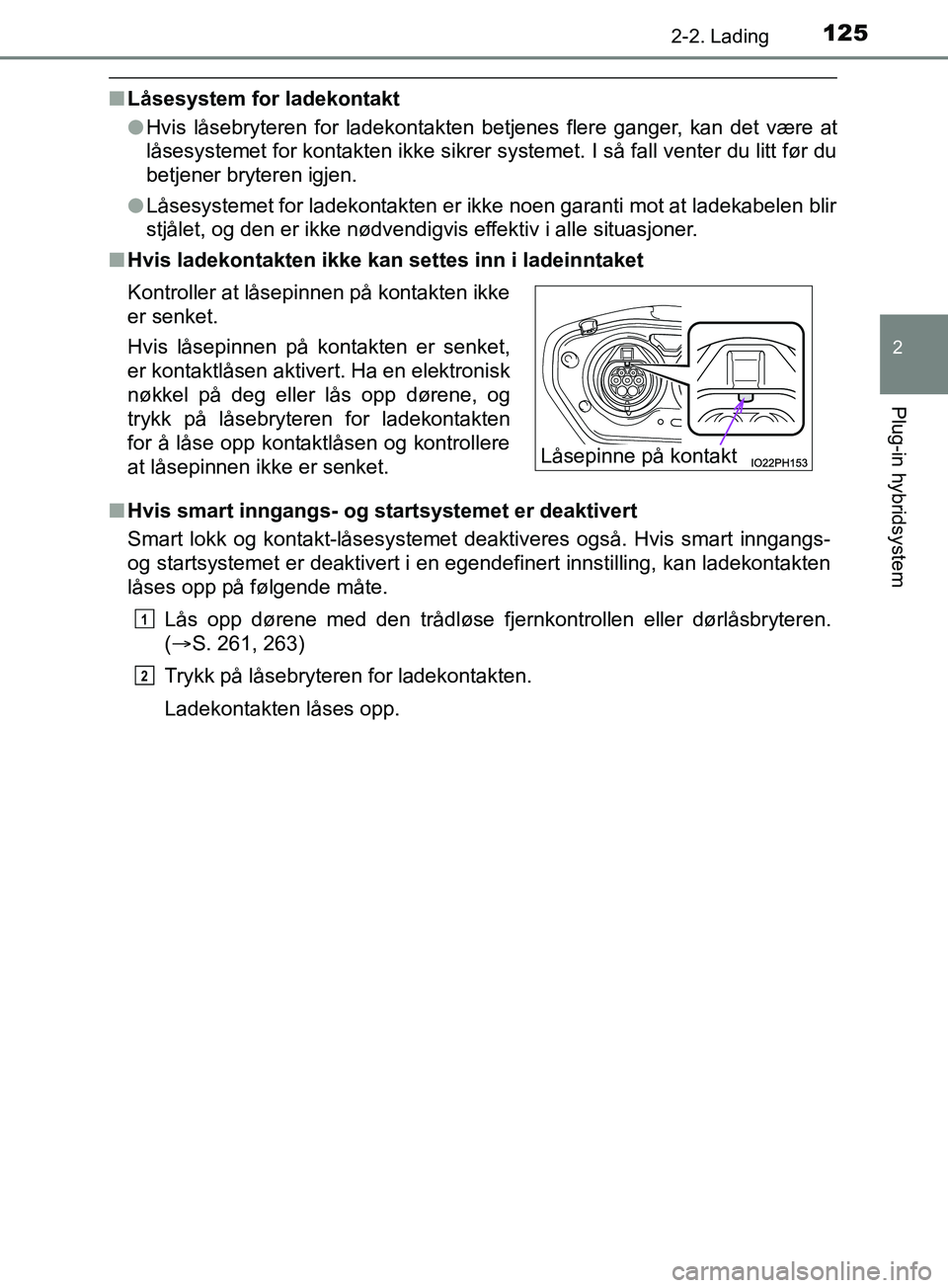

1252-2. Lading
2
Plug-in hybridsystem
OM47C99NO
nLåsesystem for ladekontakt
lHvis låsebryteren for ladekontakten betjenes flere ganger, kan det være at
låsesystemet for kontakten ikke sikrer systemet. I så fall venter du litt før du
betjener bryteren igjen.
l Låsesystemet for ladekontakten er ikke noen garanti mot at ladekabelen blir
stjålet, og den er ikke nødvendigvis effektiv i alle situasjoner.
n Hvis ladekontakten ikke kan settes inn i ladeinntaket
n Hvis smart inngangs- og st artsystemet er deaktivert
Smart lokk og kontakt-låsesystemet deaktiveres også. Hvis smart inngangs-
og startsystemet er deaktivert i en egendefinert innstilling, kan ladekontakten
låses opp på følgende måte.
Lås opp dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
( S. 261, 263)
Trykk på låsebryteren for ladekontakten.
Ladekontakten låses opp.
Kontroller at låsepinnen på kontakten ikke
er senket.
Hvis låsepinnen på kontakten er senket,
er kontaktlåsen aktivert. Ha en elektronisk
nøkkel på deg eller lås opp dørene, og
trykk på låsebryteren for ladekontakten
for å låse opp kontaktlåsen og kontrollere
at låsepinnen ikke er senket.
Låsepinne på kontakt
1
2
OM47C99NO.book Page 125 Monday, July 16, 2018 1:38 PM

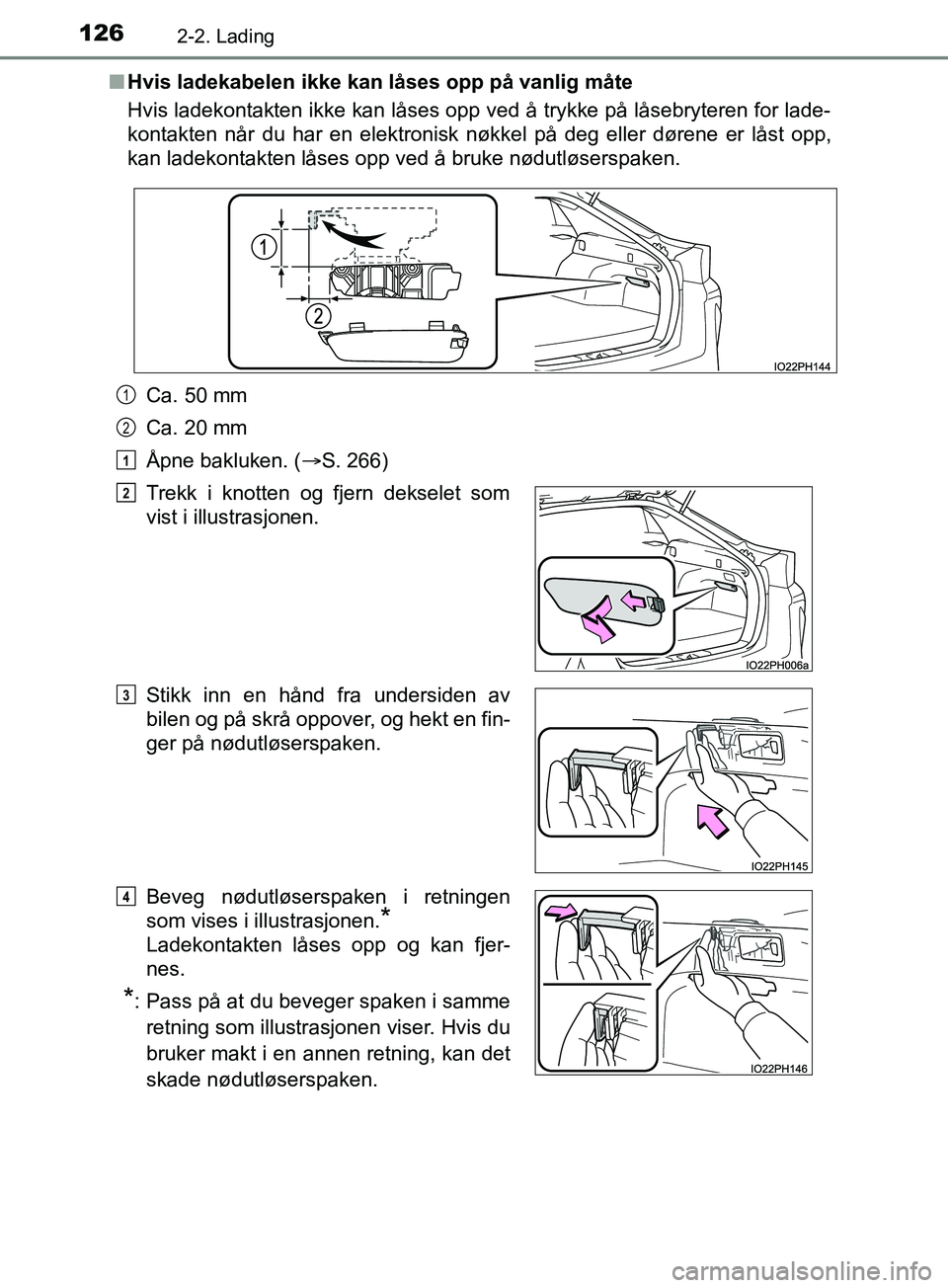

1262-2. Lading
OM47C99NOn
Hvis ladekabelen ikke kan låses opp på vanlig måte
Hvis ladekontakten ikke kan låses opp ved å trykke på låsebryteren for lade-
kontakten når du har en elektronisk nøkkel på deg eller dørene er låst opp,
kan ladekontakten låses opp ved å bruke nødutløserspaken.
Ca. 50 mm
Ca. 20 mm
Åpne bakluken. ( S. 266)
Trekk i knotten og fjern dekselet som
vist i illustrasjonen.
Stikk inn en hånd fra undersiden av
bilen og på skrå oppover, og hekt en fin-
ger på nødutløserspaken.
Beveg nødutløserspaken i retningen
som vises i illustrasjonen.
*
Ladekontakten låses opp og kan fjer-
nes.
*: Pass på at du beveger spaken i samme
retning som illustrasjonen viser. Hvis du
bruker makt i en annen retning, kan det
skade nødutløserspaken.
1
2
1
2
3
4
OM47C99NO.book Page 126 Monday, July 16, 2018 1:38 PM

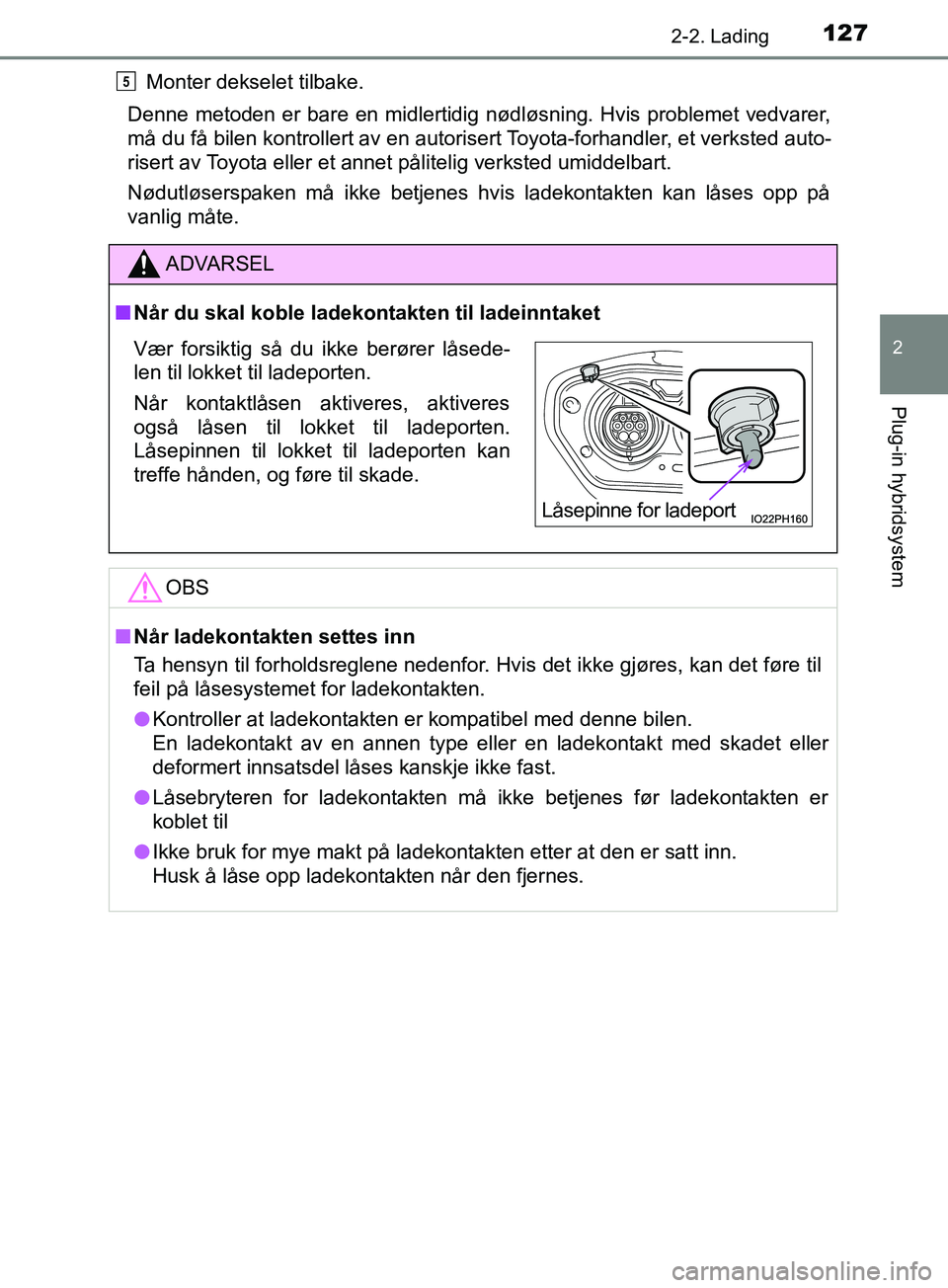

1272-2. Lading
2
Plug-in hybridsystem
OM47C99NOMonter dekselet tilbake.
Denne metoden er bare en midlertidig nødløsning. Hvis problemet vedvarer,
må du få bilen kontrollert av en autorisert Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålitelig verksted umiddelbart.
Nødutløserspaken må ikke betjenes hvis ladekontakten kan låses opp på
vanlig måte.
ADVARSEL
n Når du skal koble ladekontakten til ladeinntaket
OBS
nNår ladekontakten settes inn
Ta hensyn til forholdsreglene nedenfor. Hvis det ikke gjøres, kan det føre til
feil på låsesystemet for ladekontakten.
l Kontroller at ladekontakten er kompatibel med denne bilen.
En ladekontakt av en annen type eller en ladekontakt med skadet eller
deformert innsatsdel låses kanskje ikke fast.
l Låsebryteren for ladekontakten må ikke betjenes før ladekontakten er
koblet til
l Ikke bruk for mye makt på ladekontakten etter at den er satt inn.
Husk å låse opp ladekontakten når den fjernes.
5
Vær forsiktig så du ikke berører låsede-
len til lokket til ladeporten.
Når kontaktlåsen aktiveres, aktiveres
også låsen til lokket til ladeporten.
Låsepinnen til lokket til ladeporten kan
treffe hånden, og føre til skade.
Låsepinne for ladeport
OM47C99NO.book Page 127 Monday, July 16, 2018 1:38 PM

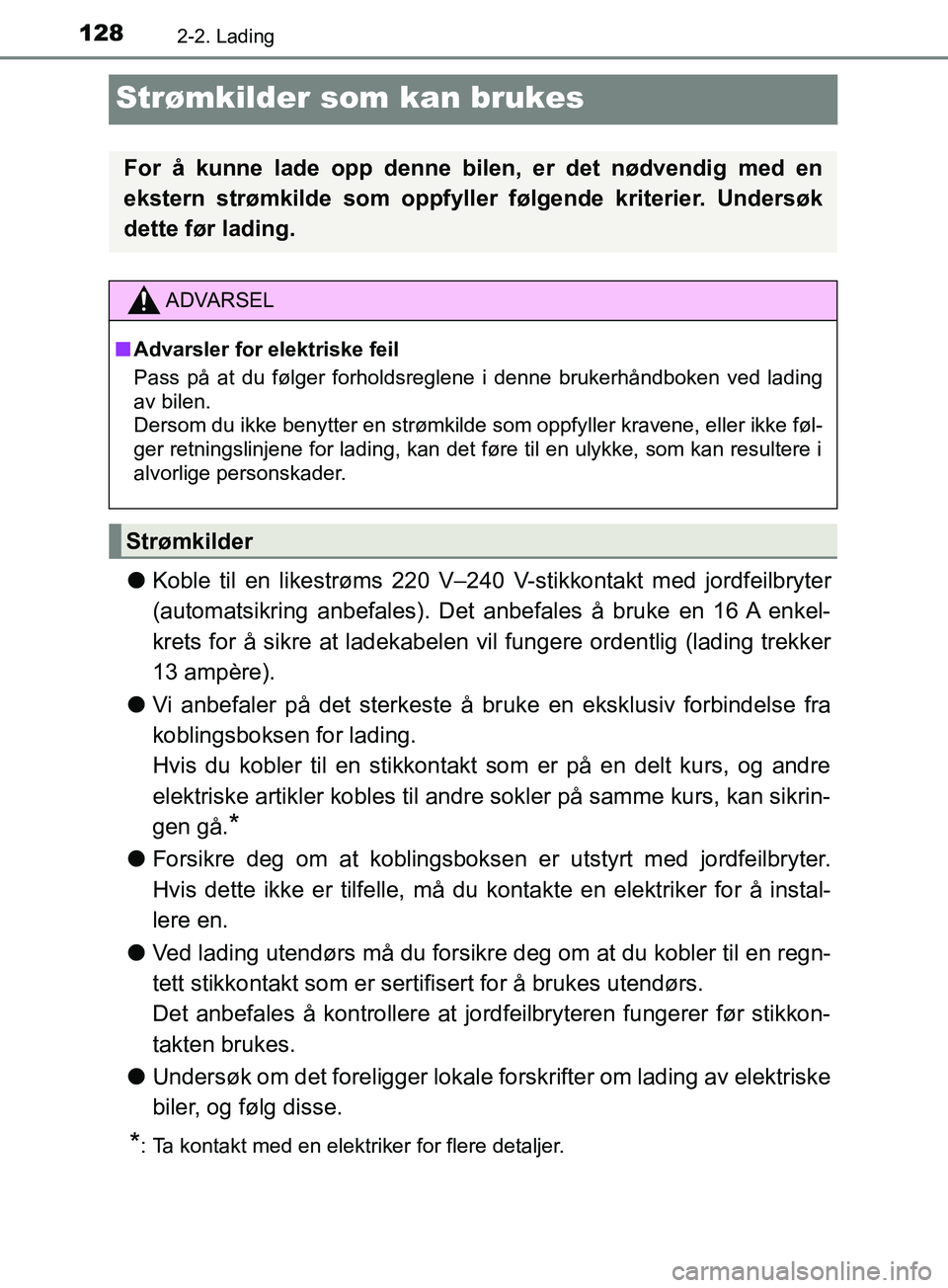

1282-2. Lading
OM47C99NO
Strømkilder som kan brukes
lKoble til en likestrøms 220 V–240 V-stikkontakt med jordfeilbryter
(automatsikring anbefal es). Det anbefales å bruke en 16 A enkel-
krets for å sikre at ladekabelen vil fungere ordentlig (lading trekker
13 ampère).
l Vi anbefaler på det sterkeste å br uke en eksklusiv forbindelse fra
koblingsboksen for lading.
Hvis du kobler til en stikkontakt som er på en delt kurs, og andre
elektriske artikler kobles til andre sokler på samme kurs, kan sikrin-
gen gå.
*
l Forsikre deg om at koblingsboksen er utstyrt med jordfeilbryter.
Hvis dette ikke er tilfelle, må du kontakte en elektriker for å instal-
lere en.
l Ved lading utendørs må du forsikre deg om at du kobler til en regn-
tett stikkontakt som er sertifisert for å brukes utendørs.
Det anbefales å kontrollere at jordfeilbryteren fungerer før stikkon-
takten brukes.
l Undersøk om det foreligger lokale forskrifter om lading av elektriske
biler, og følg disse.
*: Ta kontakt med en elektriker for flere detaljer.
For å kunne lade opp denne bi len, er det nødvendig med en
ekstern strømkilde som oppfyller følgende kriterier. Undersøk
dette før lading.
ADVARSEL
n Advarsler for elektriske feil
Pass på at du følger forholdsreglene i denne brukerhåndboken ved lading
av bilen.
Dersom du ikke benytter en strømkilde som oppfyller kravene, eller ikke føl-
ger retningslinjene for lading, kan det føre til en ulykke, som kan resultere i
alvorlige personskader.
Strømkilder
OM47C99NO.book Page 128 Monday, July 16, 2018 1:38 PM

1292-2. Lading
2
Plug-in hybridsystem
OM47C99NO
nLademiljøet
Følgende ladeutstyr og innstillinger anbefales for trygg lading:
lRegntett stikkontakt
Når du skal lade utendørs, må støpselet kobles til en regntett stikkontakt, og du
må forsikre deg om at støpselet forblir vanntett mens støpselet er tilkoblet.
l Dedikert krets
• For å redusere faren for brann, må du kun koble til en grenkrets på minst
16 A med overspenningsvern.
• For å redusere faren for elektrisk støt ved bruk av støpselet, må du koble til en stikkontakt som har jordfeilbryter.
l Fjernbryter
Gjør det mulig å avbryte elektrisiteten fra stikkontakten med bryter, slik at
støpselet kan kobles trygt til og fra på regnværsdager.
n Hvis sikringen løses ut under lading
Øvre grense for ladestrømmen kan endres i ”Bilinnstillinger”\
i multiinforma-
sjonsdisplayet.
Trykk på eller på målerkontrollbryterne for å velge (”Bilinn-
stillinger”) i skjermbildet , og trykk deretter på .
Trykk på eller på målerkontrollbryterne, velg ”Charge Settings”
(ladeinnstillinger) og trykk på .
Skjermbildet ”Charge Settings” (ladeinnstillinger) vises.
Trykk på eller på målerkontrollbryterne, velg ”Charge Settings”
(ladeinnstillinger) og trykk på .
Skjermbildet ”Charge Current” (Ladestrøm) vises.
Trykk på eller på målerkontrollbryterne, velg ”8 A” og trykk deretter .
Maksimal ladestrøm under lading begrenses til 8 A.
*
Hvis sikringen fortsatt løses ut under lading etter at den øvre grensen for
ladestrøm er endret, kontrollerer du om den tilkoblede strømkilden oppfyller
de spesifiserte ladebetingelsene. ( S. 128)
*: Ladetiden forlenges hvis ladestrømmen begrenses.
1
2
3
4
OM47C99NO.book Page 129 Monday, July 16, 2018 1:38 PM
