TOYOTA PRIUS PLUG-IN HYBRID 2018 Instruksjoner for bruk (in Norwegian)

902-1. Plug-in hybridsystem
OM47C99NOn
Etterfylle drivstoff
Plug-in hybridbiler kan kjøres med strøm fra en ekstern strømkilde. Siden
bensinmotoren brukes avhengig av situasjonen også i EV-modus, og bensin-
motoren er ment som en kraftkilde ved kjøring i HV-modus, er det nødvendig
å fylle drivstoff på bilen. Kontroller drivstoffmengde og fyll umiddelbart når
drivstoffnivået er lavt. ( S. 339)
n Bensinmotordrift i EV-modus
Selv om det er tilstrekkelig strøm på hybridbatteriet og EV-kjørerekkevidden
(S. 202, 218, 225, 242) vises på multiinformasjonsdisplayet osv., kan EV-
kjøring (kjøring med bare den elektriske motoren) bli avbrutt og både bensin-
motoren og den elektriske motoren brukes, avhengig av situasjonen (EV-kjø-
ring aktiveres automatisk når EV-kjøring er mulig igjen).
EV-kjøring kan bli avbrutt automatisk under følgende omstendigheter:
l Når bilens hastighet er over ca. 135 km/t.
l Når det er midlertidig behov for motorkraft, for eksempel når gasspedalen
trykkes hardt inn eller ved plutselig akselerasjon.
l Når temperaturen i hybridsystemet er høy.
Bilen har stått i solen, kjørt opp en bakke, kjørt med høy hastighet osv.
l Når temperaturen i hybridsystemet er lav.
l Når varmeapparatet slås på hvis utetemperaturen er under ca. –10  C.
l Når bryteren for luftstrøm til frontrute trykkes. ( S. 485)
l Når systemet fastslår at bensinmotoren må startes.
Bensinmotoren kan også brukes i andre situasjoner enn de nevnt ovenfor,
avhengig av forholdene.
n Tilfeller hvor bensinmotoren kanskje ikke vil stoppe
Bensinmotoren starter og stopper automatisk. Det kan hende at bensinmoto-
ren ikke stopper automatisk i følgende tilfeller
*:
l Under oppvarming av bensinmotoren
l Under lading av hybridbatteriet
l Når temperaturen i hybridbatteriet er svært høy eller lav
l Når bryteren for luftstrøm til frontrute trykkes. ( S. 485)
*: Avhengig av omstendighetene kan det hende at bensinmotoren heller ikke
stopper automatisk i andre situasjoner enn de som er nevnt over.
OM47C99NO.book Page 90 Monday, July 16, 2018 1:38 PM

912-1. Plug-in hybridsystem
2
Plug-in hybridsystem
OM47C99NOn

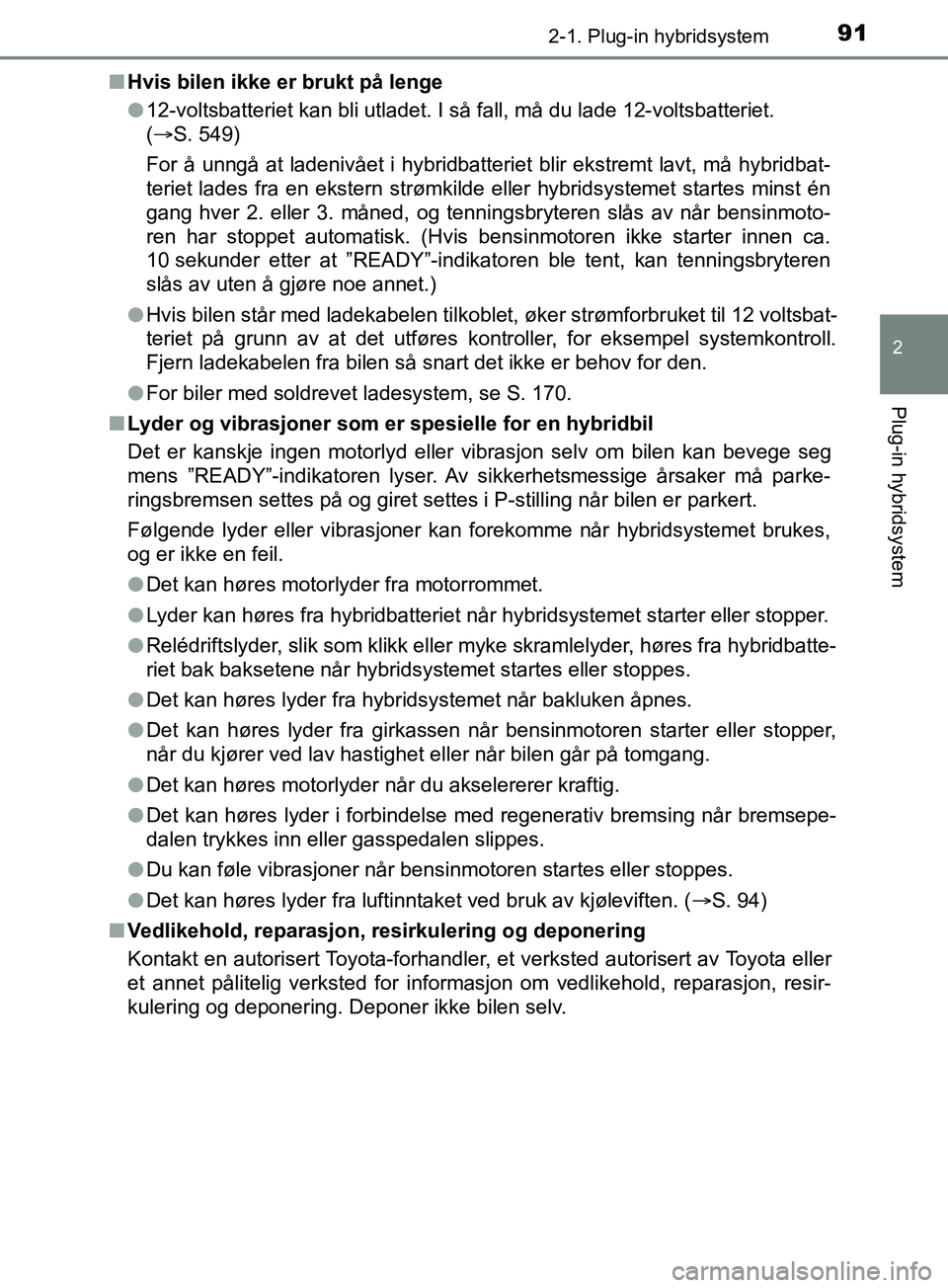

Hvis bilen ikke er brukt på lenge
l12-voltsbatteriet kan bli utladet. I så fall, må du lade 12-voltsbatteriet.
(S. 549)
For å unngå at ladenivået i hybridbatteriet blir ekstremt lavt, må hybridbat-
teriet lades fra en ekstern strømkilde eller hybridsystemet startes minst én
gang hver 2. eller 3. måned, og tenningsbryteren slås av når be\
nsinmoto-
ren har stoppet automatisk. (Hvis bensinmotoren ikke starter innen ca.
10 sekunder etter at ”READY”-indikatoren ble tent, kan tenningsbryteren
slås av uten å gjøre noe annet.)
l Hvis bilen står med ladekabelen tilkoblet, øker strømforbruket til 12 voltsbat-
teriet på grunn av at det utføres kontroller, for eksempel systemkontroll.
Fjern ladekabelen fra bilen så snart det ikke er behov for den.
l For biler med soldrevet ladesystem, se S. 170.
n Lyder og vibrasjoner som er spesielle for en hybridbil
Det er kanskje ingen motorlyd eller vibrasjon selv om bilen kan bevege seg
mens ”READY”-indikatoren lyser. Av sikkerhetsmessige årsaker må parke-
ringsbremsen settes på og giret settes i P-stilling når bilen er parkert.
Følgende lyder eller vibrasjoner kan forekomme når hybridsystemet brukes,
og er ikke en feil.
l Det kan høres motorlyder fra motorrommet.
l Lyder kan høres fra hybridbatteriet når hybridsystemet starter eller stopper.
l Relédriftslyder, slik som klikk eller myke skramlelyder, høres fra hybridbatte-
riet bak baksetene når hybridsystemet startes eller stoppes.
l Det kan høres lyder fra hybridsystemet når bakluken åpnes.
l Det kan høres lyder fra girkassen når bensinmotoren starter eller stopper,
når du kjører ved lav hastighet eller når bilen går på tomgang.
l Det kan høres motorlyder når du akselererer kraftig.
l Det kan høres lyder i forbindelse med regenerativ bremsing når bremsepe-
dalen trykkes inn eller gasspedalen slippes.
l Du kan føle vibrasjoner når bensinmotoren startes eller stoppes.
l Det kan høres lyder fra luftinntaket ved bruk av kjøleviften. ( S. 94)
n Vedlikehold, reparasjon, resirkulering og deponering
Kontakt en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller
et annet pålitelig verksted for informasjon om vedlikehold, reparasjon, resir-
kulering og deponering. Deponer ikke bilen selv.
OM47C99NO.book Page 91 Monday, July 16, 2018 1:38 PM

922-1. Plug-in hybridsystem
OM47C99NO

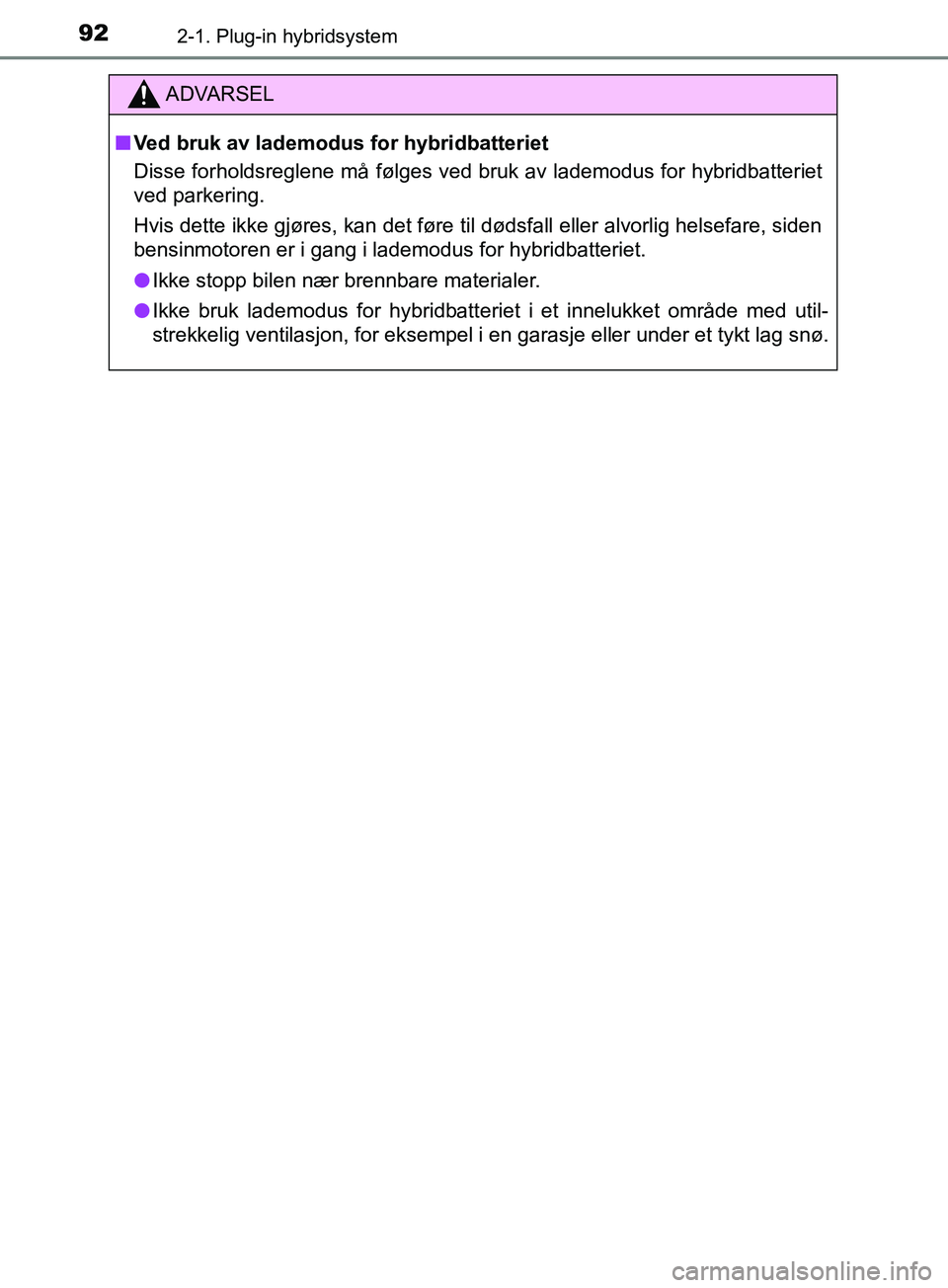

ADVARSEL
n Ved bruk av lademodus for hybridbatteriet
Disse forholdsreglene må følges ved bruk av lademodus for hybridbatteriet
ved parkering.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlig helsefare, siden
bensinmotoren er i gang i lademodus for hybridbatteriet.
l Ikke stopp bilen nær brennbare materialer.
l Ikke bruk lademodus for hybridbatteriet i et innelukket område med util-
strekkelig ventilasjon, for eksempel i en garasje eller under et tykt lag snø.
OM47C99NO.book Page 92 Monday, July 16, 2018 1:38 PM

93
2
2-1. Plug-in hybridsystem
Plug-in hybridsystem
OM47C99NO

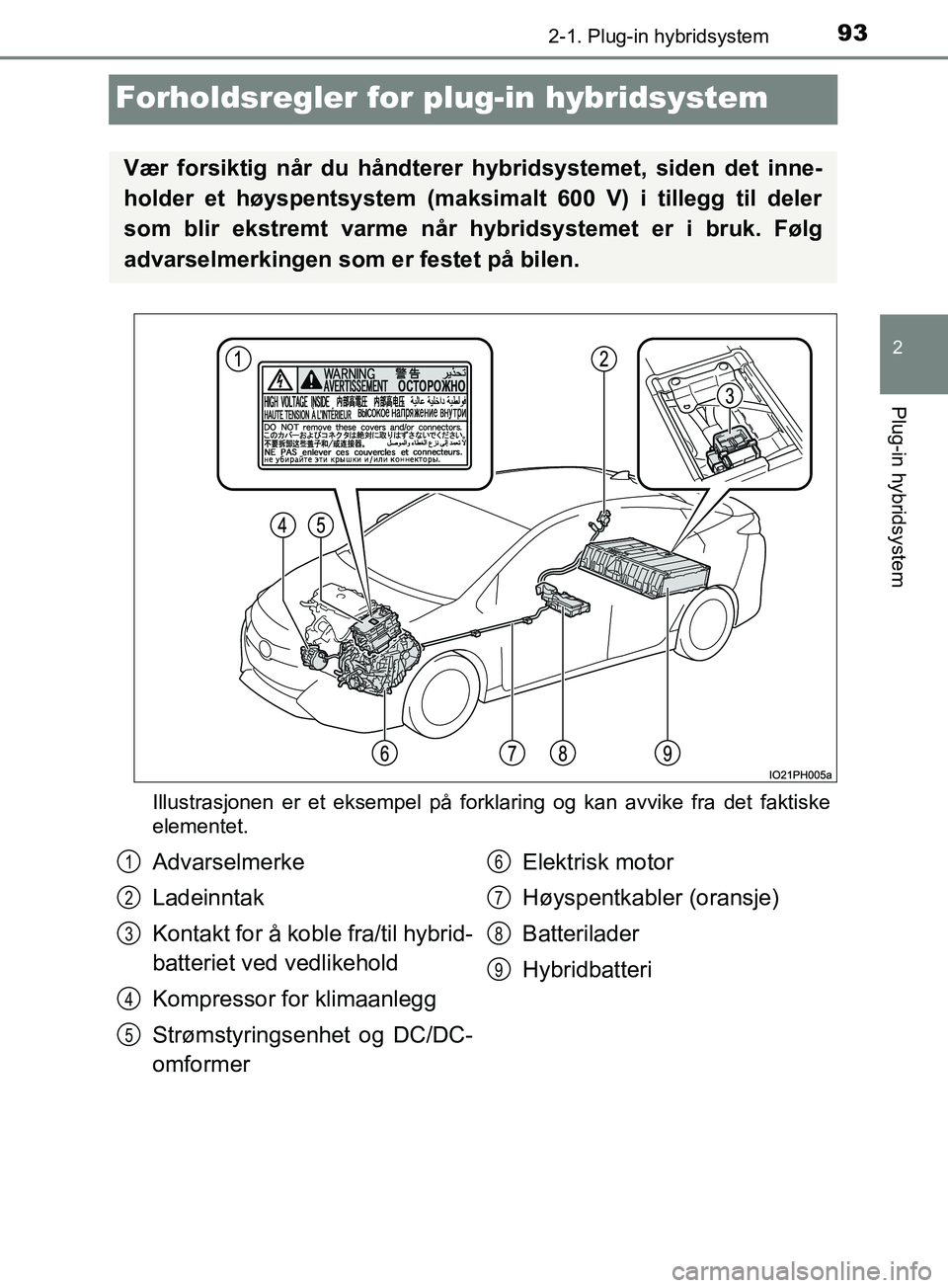

Forholdsregler for plug-in hybridsystem
Illustrasjonen er et eksempel på forklaring og kan avvike fra det faktiske
elementet.
Vær forsiktig når du håndterer hybridsystemet, siden det inne-
holder et høyspentsystem (maksimalt 600 V) i tillegg til deler
som blir ekstremt varme når hybridsystemet er i bruk. Følg
advarselmerkingen som er festet på bilen.
Advarselmerke
Ladeinntak
Kontakt for å koble fra/til hybrid-
batteriet ved vedlikehold
Kompressor for klimaanlegg
Strømstyringsenhet og DC/DC-
omformer Elektrisk motor
Høyspentkabler (oransje)
Batterilader
Hybridbatteri1
2
3
4
5
6
7
8
9
OM47C99NO.book Page 93 Monday, July 16, 2018 1:38 PM

942-1. Plug-in hybridsystem
OM47C99NO
Det er ventiler for luftinntak på
begge sider av seteryggen bak for
å kjøle ned hybridbatteriet. Hvis
ventilene blir blokkert, kan hybrid-
batteriet overopphetes, noe som
fører til at hybrid batteriets ytelse
reduseres.
Nødstoppfunksjonen blokkerer for høyspenning og stopper drivstoff-
pumpen for å redusere faren for strøm- og drivstofflekkasje når kolli-
sjonsføleren registrerer et samm enstøt. Hvis nødstoppfunksjonen
aktiveres, kan ikke bilen startes. For å starte hybridsystemet på nytt
må du kontakte en autorisert Toyota-forhandler, et verksted autorisert
av Toyota eller et annet pålitelig verksted.
En melding vises automatisk når en feil oppstår i hybridsystemet eller
en feilaktig operasjon er forsøkt utført.
Hvis en varselmelding vises i mul-
tiinformasjonsdisplayet, så les
meldingen og følg instruksjonene.
Luftventiler for hybridbatteri
Nødstopp av systemet
Hybridvarselmelding
OM47C99NO.book Page 94 Monday, July 16, 2018 1:38 PM

952-1. Plug-in hybridsystem
2
Plug-in hybridsystem
OM47C99NO

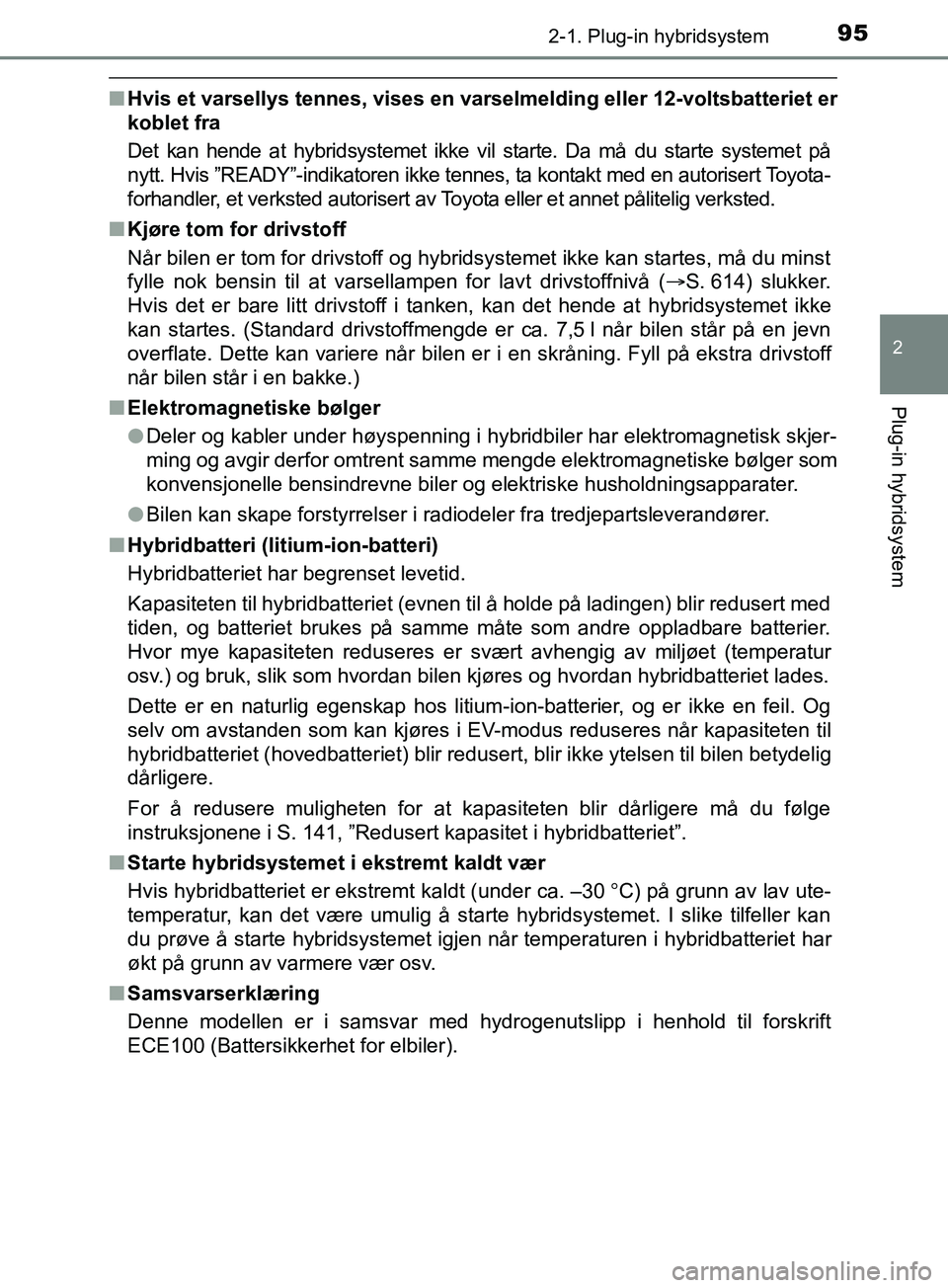

nHvis et varsellys tennes, vises en varselmelding eller 12-voltsbatteriet er
koblet fra
Det kan hende at hybridsystemet ikke vil starte. Da må du starte systemet på
nytt. Hvis ”READY”-indikatoren ikke tennes, ta kontakt med en autorisert Toyota-
forhandler, et verksted autorisert av Toyota eller et annet pålitelig verksted.
n Kjøre tom for drivstoff
Når bilen er tom for drivstoff og hybridsystemet ikke kan startes, må du minst
fylle nok bensin til at varsellampen for lavt drivstoffnivå ( S. 614) slukker.
Hvis det er bare litt drivstoff i tanken, kan det hende at hybridsystemet ikke
kan startes. (Standard drivstoffmengde er ca. 7,5 l når bilen står på en jevn
overflate. Dette kan variere når bilen er i en skråning. Fyll på ekstra drivstoff
når bilen står i en bakke.)
n Elektromagnetiske bølger
lDeler og kabler under høyspenning i hybridbiler har elektromagnetisk skjer-
ming og avgir derfor omtrent samme mengde elektromagnetiske bølger som
konvensjonelle bensindrevne biler og elektriske husholdningsapparater.
l Bilen kan skape forstyrrelser i radiodeler fra tredjepartsleverandører.
n Hybridbatteri (litium-ion-batteri)
Hybridbatteriet har begrenset levetid.
Kapasiteten til hybridbatteriet (evnen til å holde på ladingen) blir redusert med
tiden, og batteriet brukes på samme måte som andre oppladbare batterier.
Hvor mye kapasiteten reduseres er svært avhengig av miljøet (temperatur
osv.) og bruk, slik som hvordan bilen kjøres og hvordan hybridbatteriet lades.
Dette er en naturlig egenskap hos litium -ion-batterier, og er ikke en feil. Og
selv om avstanden som kan kjøres i EV-modus reduseres når kapasiteten til
hybridbatteriet (hovedbatteriet) blir redusert, blir ikke ytelsen til bilen betydelig
dårligere.
For å redusere muligheten for at kapasiteten blir dårligere må du følge
instruksjonene i S. 141, ”Redusert kapasitet i hybridbatteriet”.
n Starte hybridsystemet i ekstremt kaldt vær
Hvis hybridbatteriet er ekstremt kaldt (under ca. –30 C) på grunn av lav ute-
temperatur, kan det være umulig å starte hybridsystemet. I slike tilfeller kan
du prøve å starte hybridsystemet igjen når temperaturen i hybridbatteriet har
økt på grunn av varmere vær osv.
n Samsvarserklæring
Denne modellen er i samsvar med hydr ogenutslipp i henhold til forskrift
ECE100 (Battersikkerhet for elbiler).
OM47C99NO.book Page 95 Monday, July 16, 2018 1:38 PM

962-1. Plug-in hybridsystem
OM47C99NO

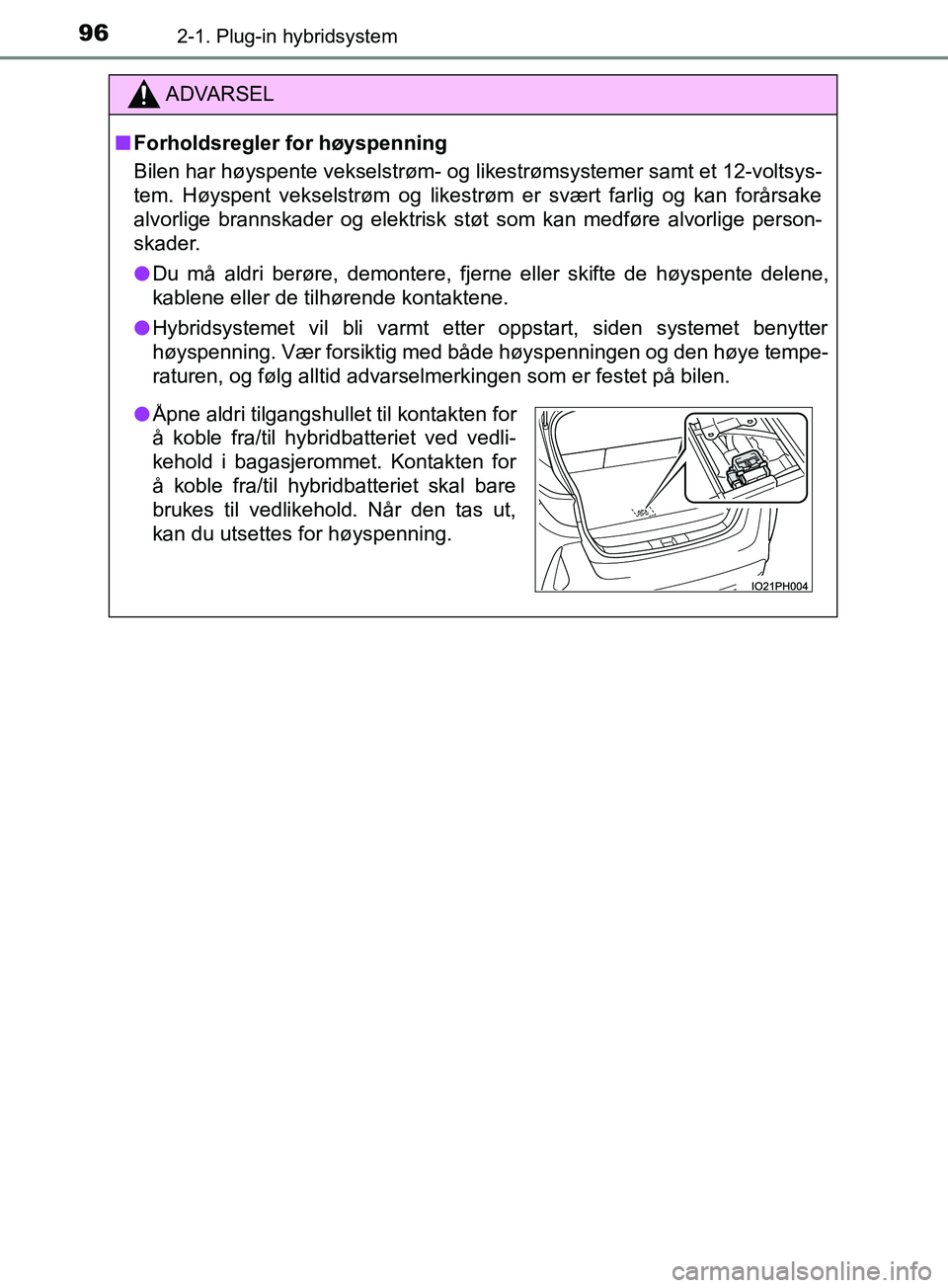

ADVARSEL
n Forholdsregler for høyspenning
Bilen har høyspente vekselstrøm- og likestrømsystemer samt et 12-voltsys-
tem. Høyspent vekselstrøm og likestrøm er svært farlig og kan forårsake
alvorlige brannskader og elektrisk støt som kan medføre alvorlige person-
skader.
l Du må aldri berøre, demontere, fjerne eller skifte de høyspente delene,
kablene eller de tilhørende kontaktene.
l Hybridsystemet vil bli varmt etter oppstart, siden systemet benytter
høyspenning. Vær forsiktig med både høyspenningen og den høye tempe-
raturen, og følg alltid advarselmerkingen som er festet på bilen.
lÅpne aldri tilgangshullet til kontakten for
å koble fra/til hybridbatteriet ved vedli-
kehold i bagasjerommet. Kontakten for
å koble fra/til hybridbatteriet skal bare
brukes til vedlikehold. Når den tas ut,
kan du utsettes for høyspenning.
OM47C99NO.book Page 96 Monday, July 16, 2018 1:38 PM

972-1. Plug-in hybridsystem
2
Plug-in hybridsystem
OM47C99NO

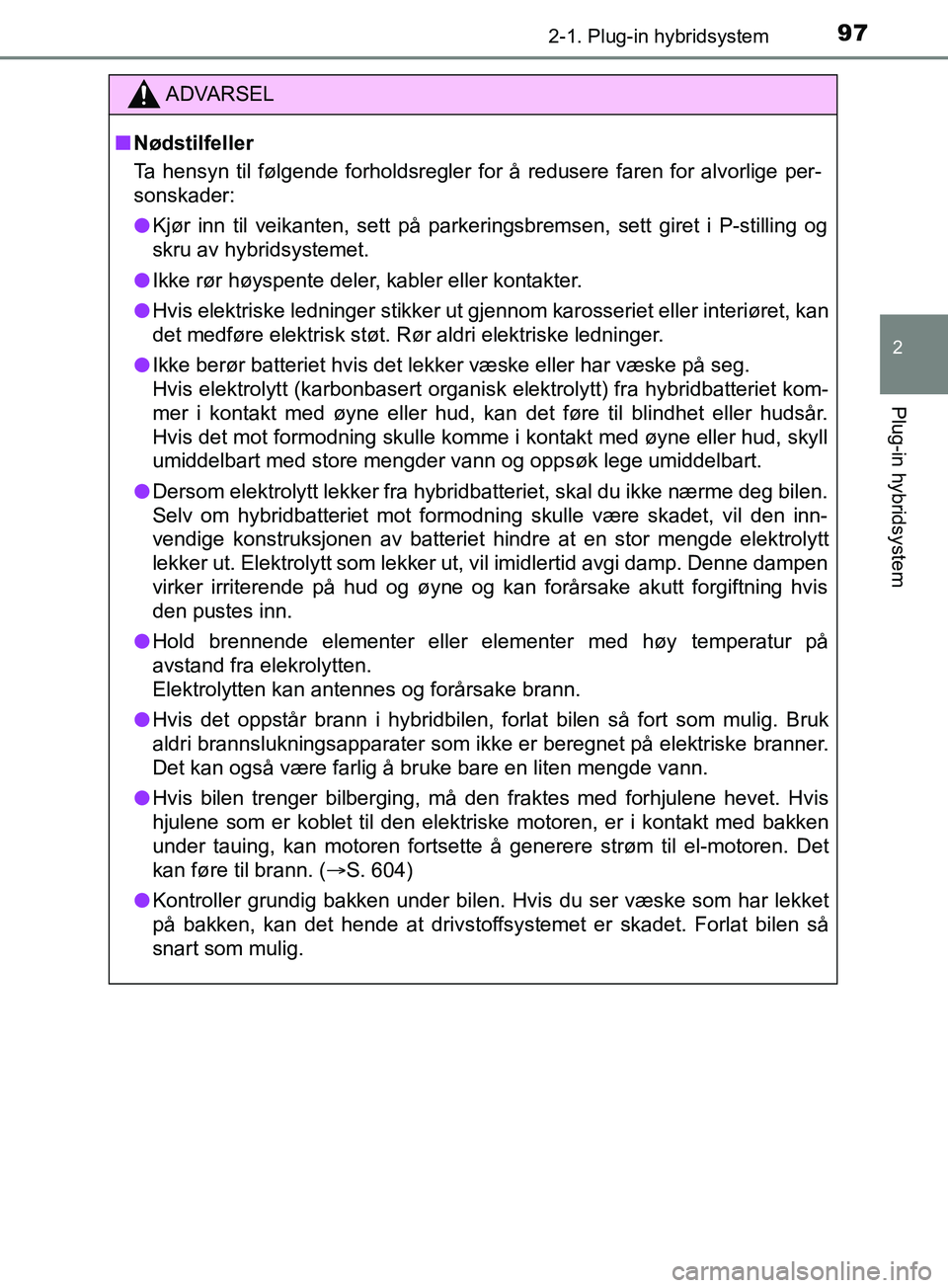

ADVARSEL
n Nødstilfeller
Ta hensyn til følgende forholdsregler for å redusere faren for alvorlige per-
sonskader:
l Kjør inn til veikanten, sett på parkeringsbremsen, sett giret i P-stilling og
skru av hybridsystemet.
l Ikke rør høyspente deler, kabler eller kontakter.
l Hvis elektriske ledninger stikker ut gjennom karosseriet eller interiøret, kan
det medføre elektrisk støt. Rør aldri elektriske ledninger.
l Ikke berør batteriet hvis det lekker væske eller har væske på seg.
Hvis elektrolytt (karbonbasert organisk el ektrolytt) fra hybridbatteriet kom-
mer i kontakt med øyne eller hud, kan det føre til blindhet eller hudsår.
Hvis det mot formodning skulle komme i kontakt med øyne eller hud, skyll
umiddelbart med store mengder vann og oppsøk lege umiddelbart.
l Dersom elektrolytt lekker fra hybridbatteriet, skal du ikke nærme deg bilen.
Selv om hybridbatteriet mot formodning skulle være skadet, vil den inn-
vendige konstruksjonen av batteriet hindre at en stor mengde elektrolytt
lekker ut. Elektrolytt som lekker ut, vil imidlertid avgi damp. Denne dampen
virker irriterende på hud og øyne og kan forårsake akutt forgiftning hvis
den pustes inn.
l Hold brennende elementer eller elem enter med høy temperatur på
avstand fra elekrolytten.
Elektrolytten kan antennes og forårsake brann.
l Hvis det oppstår brann i hybridbilen, forlat bilen så fort som mulig. Bruk
aldri brannslukningsapparater som ikke er beregnet på elektriske branner.
Det kan også være farlig å bruke bare en liten mengde vann.
l Hvis bilen trenger bilberging, må den fraktes med forhjulene hevet. Hvis
hjulene som er koblet til den elektriske motoren, er i kontakt med bakken
under tauing, kan motoren fortsette å generere strøm til el-motoren. Det
kan føre til brann. ( S. 604)
l Kontroller grundig bakken under bilen. Hvis du ser væske som har lekket
på bakken, kan det hende at drivstoffsystemet er skadet. Forlat bilen så
snart som mulig.
OM47C99NO.book Page 97 Monday, July 16, 2018 1:38 PM

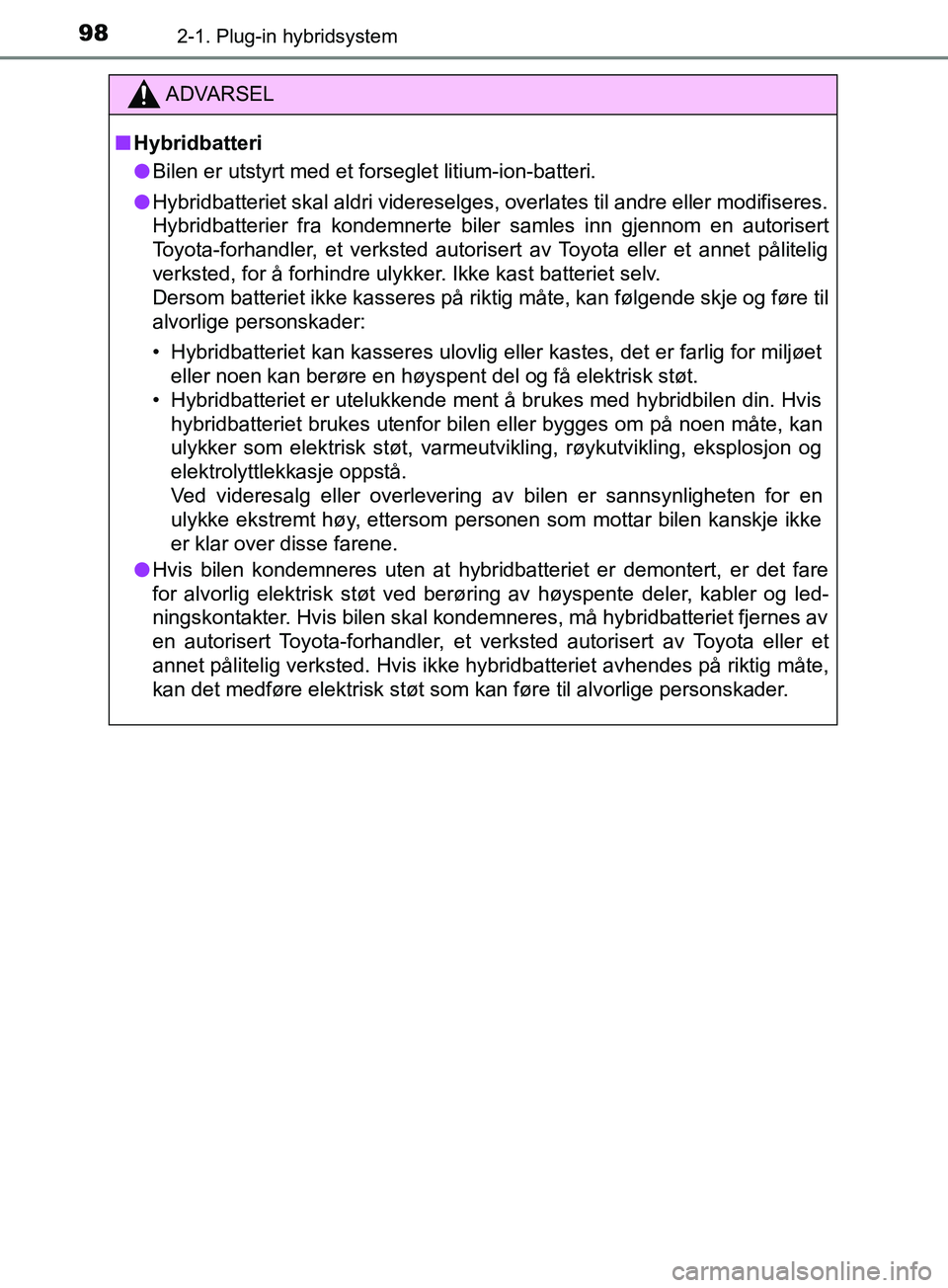

982-1. Plug-in hybridsystem
OM47C99NO
ADVARSEL
n Hybridbatteri
l Bilen er utstyrt med et forseglet litium-ion-batteri.
l Hybridbatteriet skal aldri videreselges, overlates til andre eller modifiseres.
Hybridbatterier fra kondemnerte biler samles inn gjennom en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted, for å forhindre ulykker. Ikke kast batteriet selv.
Dersom batteriet ikke kasseres på riktig måte, kan følgende skje og føre til
alvorlige personskader:
• Hybridbatteriet kan kasseres ulovlig eller kastes, det er farlig for miljøet
eller noen kan berøre en høyspent del og få elektrisk støt.
• Hybridbatteriet er utelukkende ment å brukes med hybridbilen din. Hvis hybridbatteriet brukes utenfor bilen eller bygges om på noen måte, kan
ulykker som elektrisk støt, varmeutvikling, røykutvikling, eksplosjon og
elektrolyttlekkasje oppstå.
Ved videresalg eller overlevering av bilen er sannsynligheten for en
ulykke ekstremt høy, ettersom personen som mottar bilen kanskje ikke
er klar over disse farene.
l Hvis bilen kondemneres uten at hybridbatteriet er demontert, er det fare
for alvorlig elektrisk støt ved berøring av høyspente deler, kabler og led-
ningskontakter. Hvis bilen skal kondemneres, må hybridbatteriet fjernes av
en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted. Hvis ikke hybridbatteriet avhendes på riktig måte,
kan det medføre elektrisk støt som kan føre til alvorlige personskader.
OM47C99NO.book Page 98 Monday, July 16, 2018 1:38 PM

992-1. Plug-in hybridsystem
2
Plug-in hybridsystem
OM47C99NOOBS
n
Luftventiler for hybridbatteri
l Pass på å ikke blokkere luftinntaksventilen med noe, for eksempel et sete-
trekk, plasttrekk eller bagasje. Hybridbatteriet kan overopphetes og skades.
l Når det har samlet seg støv o.l. i luftinntaksventilen, rengjør du det med
støvsuger for å forhindre at ventilen blir tett.
l Ikke få fukt eller stikk gjenstander inn i ventilasjonshullene, dette kan føre
til kortslutning og skade på hybridbatteriet.
l Ikke transporter store mengder vann, som f.eks. vannkjølerflasker, i bilen.
Hvis det søles vann på hybridbatteriet, kan batteriet bli skadet. Få bilen
kontrollert av en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted.
l Det er montert et filter på luftinntaksventilen. Hvis filteret forblir merkbart
skittent selv etter at luftinntaksventilen er rengjort, anbefales det å ren-
gjøre eller skifte filteret. Se S. 528 ved rengjøring av filteret.
n Merknad om drivstoff
l For plug-in hybridbiler kan drivstoff forbli i tanken lenge, og kvaliteten kan
endres avhengig av hvordan bilen brukes. Fyll på minst 20 l drivstoff hver
12. måned (fyll totalt minst 20 l over en periode på 12 måneder), da dette
kan påvirke komponentene til drivstoffsystemet eller bensinmotoren.
l Hvis det ikke er fylt drivstoff i løpet av et visst tidsrom og det er mulig at
kvaliteten på drivstoffet i tanken er endret, vises ”No new fuel has been
added recently. Please refuel” (Nytt drivstoff er ikke fylt på nylig. Fyll driv-
stoff) på multiinformasjonsdisplayet når tenningsbryteren slås PÅ. Hvis
meldingen vises, må du fylle drivstoff på bilen umiddelbart.
OM47C99NO.book Page 99 Monday, July 16, 2018 1:38 PM
