TOYOTA PRIUS PLUG-IN HYBRID 2018 Instruksjoner for bruk (in Norwegian)

3605-5. Bruke kjørestøttesystemene
OM47C99NOn
Hvis varsellampen for PCS blinker eller lyser og en varselmelding vises i
multiinformasjonsdisplayet
Pre-Crash Safety-systemet kan være midlertidig utilgjengelig eller det kan
være en feil i systemet.
lI følgende situasjoner slukker varsellampen, meldingen forsvinner og syste-
met fungerer igjen når normale driftsbetingelser igjen er til stede:
• Når radarføleren eller kameraføleren eller området rundt en av følerne er
varmt, for eksempel i solen
• Når radarføleren eller kameraføleren eller området rundt en av følerne er
kaldt, for eksempel i svært kaldt vær
• Når en føler foran er skitten eller dekket med snø e.l.
• Når deler av frontruten foran kameraføleren er dugget eller dekket med kondens eller is
(Fjerning av dugg på frontruten: S. 485)
• Hvis kameraføleren dekkes til, for eksempel når panseret er åpent eller et klistremerke festes på frontruten i nærheten av kameraføleren
l Hvis PCS-varsellampen fortsetter å blinke eller lyse eller varselmeldingen
ikke forsvinner selv om bilen har gått tilbake til normal drift, kan det være en
feil i systemet. Få bilen kontrollert av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted umiddelbart.
n Hvis stabilitetskontrollsystemet er deaktivert
lHvis stabilitetskontrollsystemet ( S. 470) er deaktivert, deaktiveres også
pre-crash-bremseassistanse og pre-crash-bremsing.
l PCS-varsellampen tennes og ”VSC Turned Off Pre-Crash Brake System
Unavailable” vises i multiinformasjonsdisplayet.
OM47C99NO.book Page 360 Monday, July 16, 2018 1:38 PM

3615-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
LDA
(Lane Departure Alert med styrekontroll)
Ved kjøring på motorveier med hvit e (gule) linjer varsler denne funk-
sjonen føreren når bilen er på vei ut av kjørefeltet, og gir assistanse
ved å betjene rattet for å holde bilen i kjørefeltet.
LDA-systemet gjenkjenner synlige
hvite (gule) linjer med kameraføle-
ren på den øvre delen av frontruten.
uLDA-funksjon (Lane Departure Alert)
Når systemet registrerer at
bilen kanskje kjører ut av kjøre-
feltet, vises et varsel i multiin-
formasjonsdisplayet og en
varsellyd høres for å varsle
føreren.
Når varsellyden høres, må du
kontrollere veisituasjonen og for-
siktig betjene rattet for å styre
bilen tilbake til midten kjørefeltet.
Sammendrag av funksjoner
Funksjoner inkludert i LDA-systemet
OM47C99NO.book Page 361 Monday, July 16, 2018 1:38 PM

3625-5. Bruke kjørestøttesystemene
OM47C99NO
uStyrekontrollfunksjon
Når systemet registrerer at
bilen kanskje kjører ut av kjøre-
feltet, gir systemet nødvendig
assistanse ved å betjene rattet
forsiktig i en kort periode for å
holde bilen i kjørefeltet.
Hvis systemet registrerer at rat-
tet ikke er betjent i en fastsatt
periode eller at det ikke holdes
et godt grep i rattet, vises et var-
sel i multiinformasjonsdisplayet
og funksjonen kanselleres mid-
lertidig.
uVarselfunksjon for kjøretøysvaiing
Når bilen svinger eller det virker
som den kjører ut av kjørefeltet
flere ganger, høres en varsellyd
og en melding vises i multiinfor-
masjonsdisplayet for å varsle
føreren.
OM47C99NO.book Page 362 Monday, July 16, 2018 1:38 PM

3635-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring

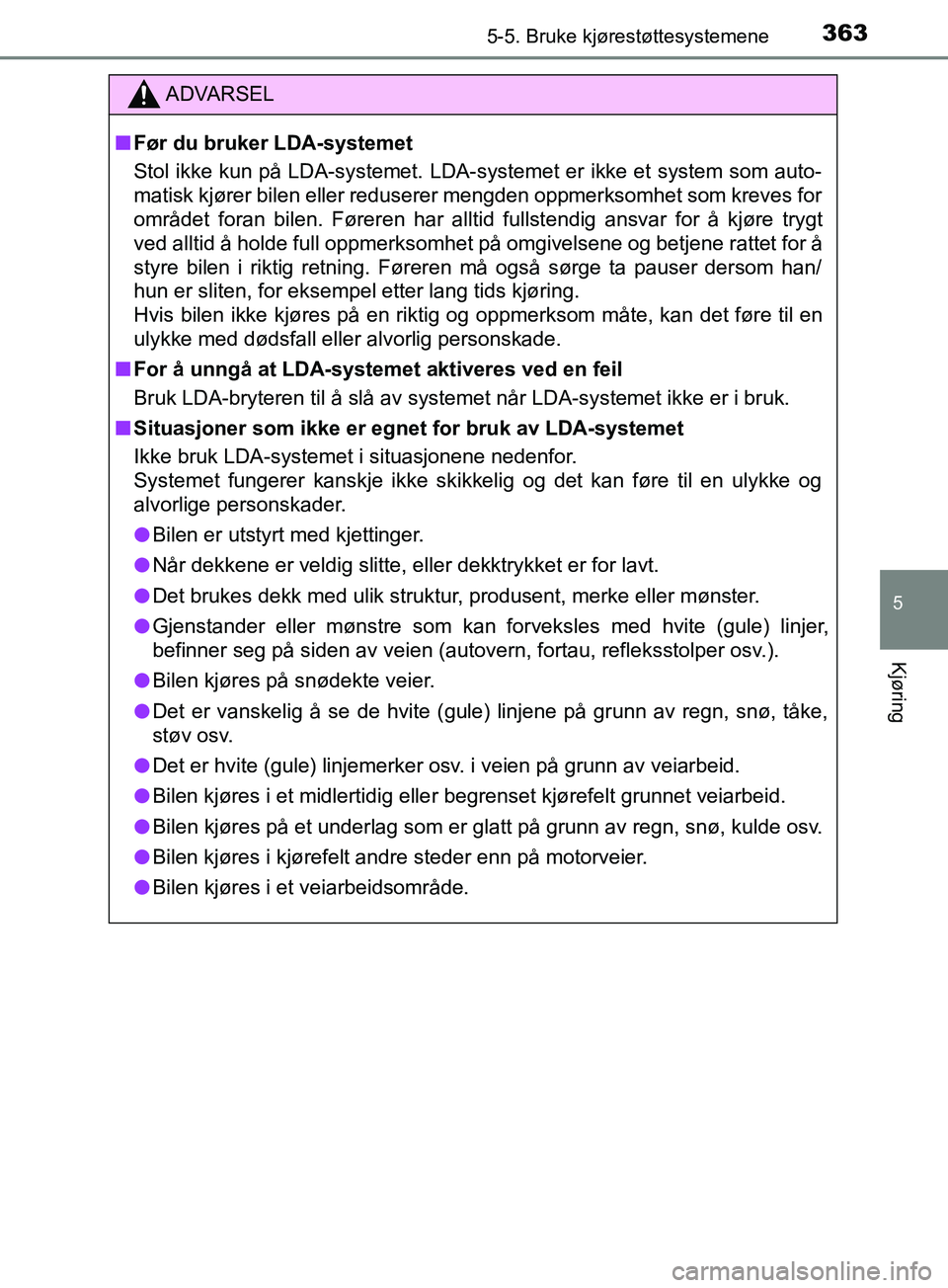

ADVARSEL
n Før du bruker LDA-systemet
Stol ikke kun på LDA-systemet. LDA-systemet er ikke et system som auto-
matisk kjører bilen eller reduserer mengden oppmerksomhet som kreves for
området foran bilen. Føreren har alltid fullstendig ansvar for å kjøre trygt
ved alltid å holde full oppmerksomhet på omgivelsene og betjene rattet for å
styre bilen i riktig retning. Føreren må også sørge ta pauser dersom han/
hun er sliten, for eksempel etter lang tids kjøring.
Hvis bilen ikke kjøres på en riktig og oppmerksom måte, kan det føre til en
ulykke med dødsfall eller alvorlig personskade.
n For å unngå at LDA-system et aktiveres ved en feil
Bruk LDA-bryteren til å slå av systemet når LDA-systemet ikke er i bruk.
n Situasjoner som ikke er egnet for bruk av LDA-systemet
Ikke bruk LDA-systemet i situasjonene nedenfor.
Systemet fungerer kanskje ikke skikkelig og det kan føre til en ulykke og
alvorlige personskader.
l Bilen er utstyrt med kjettinger.
l Når dekkene er veldig slitte, eller dekktrykket er for lavt.
l Det brukes dekk med ulik struktur, produsent, merke eller mønster.
l Gjenstander eller mønstre som kan forveksles med hvite (gule) linjer,
befinner seg på siden av veien (autovern, fortau, refleksstolper osv\
.).
l Bilen kjøres på snødekte veier.
l Det er vanskelig å se de hvite (gule) linjene på grunn av regn, snø, tåke,
støv osv.
l Det er hvite (gule) linjemerker osv. i veien på grunn av veiarbeid.
l Bilen kjøres i et midlertidig eller begrenset kjørefelt grunnet veiarbeid.
l Bilen kjøres på et underlag som er glatt på grunn av regn, snø, kulde osv.
l Bilen kjøres i kjørefelt andre steder enn på motorveier.
l Bilen kjøres i et veiarbeidsområde.
OM47C99NO.book Page 363 Monday, July 16, 2018 1:38 PM

3645-5. Bruke kjørestøttesystemene
OM47C99NO

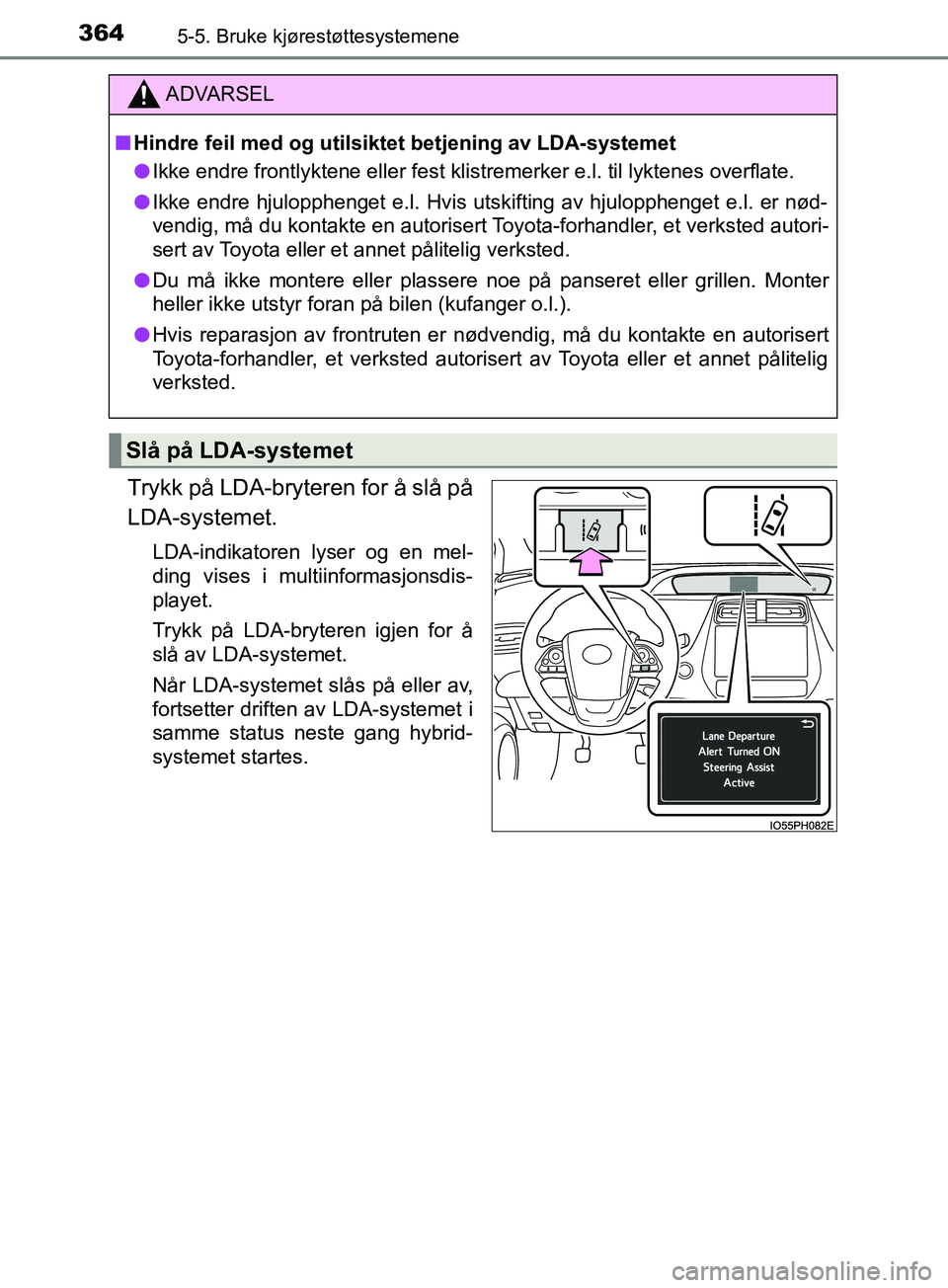

Trykk på LDA-bryteren for å slå på
LDA-systemet.
LDA-indikatoren lyser og en mel-
ding vises i multiinformasjonsdis-
playet.
Trykk på LDA-bryteren igjen for å
slå av LDA-systemet.
Når LDA-systemet slås på eller av,
fortsetter driften av LDA-systemet i
samme status neste gang hybrid-
systemet startes.
ADVARSEL
n Hindre feil med og utilsiktet betjening av LDA-systemet
l Ikke endre frontlyktene eller fest klistremerker e.l. til lyktenes overflate.
l Ikke endre hjulopphenget e.l. Hvis utskifting av hjulopphenget e.l. er nød-
vendig, må du kontakte en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
l Du må ikke montere eller plassere noe på panseret eller grillen. Monter
heller ikke utstyr foran på bilen (kufanger o.l.).
l Hvis reparasjon av frontruten er nødvendig, må du kontakte en autorisert
Toyota-forhandler, et verksted autorisert av Toyota eller et annet pålitelig
verksted.
Slå på LDA-systemet
OM47C99NO.book Page 364 Monday, July 16, 2018 1:38 PM

3655-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
LDA-indikator
Lyser når LDA-systemet er på.
Styrekontrollindikator og betje-
ningsdisplay for betjening av
styreassistanse
Når styrekontrollfunksjonens
styreassistanse er i drift, lyser
indikatoren og betjeningsdis-
playet på multiinformasjonsdis-
playet slås på.
LDA-display (Lane Departure Alert)
Vises når multiinformasjonsskjermbildet endres til -skjermbil-
det. ( S. 233)
Visning på måleren i displayet
1
2
3
Innsiden av de viste hvite lin-
jene er hvitInnsiden av de viste hvite lin-
jene er svart
Indikerer at syst emet gjenkjenner
hvite (gule) linjer. Når bilen kjører
ut av kjørefeltet, blinker den hvite
linjen på denne siden oransje. Indikerer at systemet ikke kan
kjenne igjen hvite (gule) linjer
eller er midlertidig kansellert.
OM47C99NO.book Page 365 Monday, July 16, 2018 1:38 PM

3665-5. Bruke kjørestøttesystemene
OM47C99NO
nDriftsbetingelser for hver funksjon
lLDA-funksjon (Lane Departure Alert)
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• LDA er slått på.
• Bilens hastighet er over ca. 50 km/t.
• Systemet gjenkjenner hvite (gule) linjer.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Blinklyshendelen betjenes ikke.
• Bilen kjører på en rett vei eller rundt en myk sving med en radius på over
ca. 150 m.
• Det er ikke registrert noen feil i systemet. (S. 369)
l Styrekontrollfunksjon
Denne funksjonen aktiveres når alle følgende forhold oppfylles i tillegg til
driftsbetingelsene til LDA-systemet.
• Innstillingen for (”LDA Steering Assist Mode”) i skjermbildet
i multiinformasjonsdisplayet står på ”On” (på). ( S. 234)
• Bilen akselererer eller bremser ikke med en fast mengde eller mer.
• Rattet dreies ikke med et styrekraftnivå som er egnet for å skifte kjørefelt.
• ABS, VSC, TRC og PCS er ikke aktivert.
• TRC eller VSC er ikke slått av.
• Varslingen for at hendene ikke er på rattet vises ikke. ( S. 367)
l Varselfunksjon for kjøretøysvaiing
Denne funksjonen aktiveres når alle følgende betingelser er oppfylt.
• Innstillingen for (”Lane Sway Warning Status”) i skjermbildet
i multiinformasjonsdisplayet står på ”On” (på). ( S. 234)
• Bilens hastighet er over ca. 50 km/t.
• Bredden på kjørefeltet er ca. 3 m eller mer.
• Det er ikke registrert noen feil i systemet. (S. 369)
OM47C99NO.book Page 366 Monday, July 16, 2018 1:38 PM

3675-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring

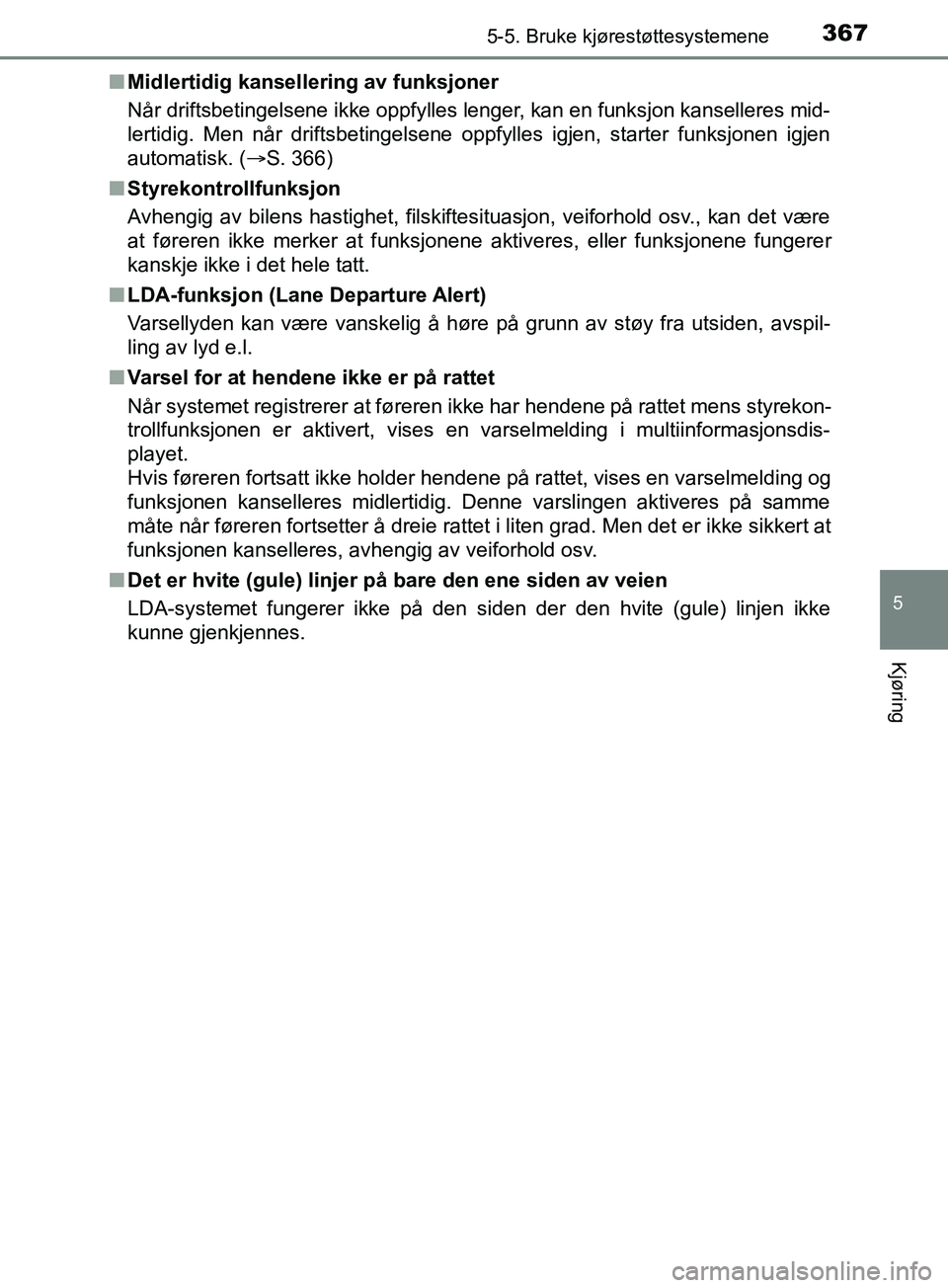

nMidlertidig kansellering av funksjoner
Når driftsbetingelsene ikke oppfylles lenger, kan en funksjon kanselleres mid-
lertidig. Men når driftsbetingelsene oppfylles igjen, starter funksjonen igjen
automatisk. ( S. 366)
n Styrekontrollfunksjon
Avhengig av bilens hastighet, filskiftesituasjon, veiforhold osv., kan det være
at føreren ikke merker at funksjonene aktiveres, eller funksjonene fungerer
kanskje ikke i det hele tatt.
n LDA-funksjon (Lane Departure Alert)
Varsellyden kan være vanskelig å høre på grunn av støy fra utsiden, avspil-
ling av lyd e.l.
n Varsel for at hendene ikke er på rattet
Når systemet registrerer at føreren ikke har hendene på rattet mens styrekon-
trollfunksjonen er aktivert, vises en varselmelding i multiinformasjonsdis-
playet.
Hvis føreren fortsatt ikke holder hendene på rattet, vises en varselmelding og
funksjonen kanselleres midlertidig. Denne varslingen aktiveres på samme
måte når føreren fortsetter å dreie rattet i liten grad. Men det er ikke sikkert at
funksjonen kanselleres, avhengig av veiforhold osv.
n Det er hvite (gule) linjer på bare den ene siden av veien
LDA-systemet fungerer ikke på den siden der den hvite (gule) linjen ikke
kunne gjenkjennes.
OM47C99NO.book Page 367 Monday, July 16, 2018 1:38 PM

3685-5. Bruke kjørestøttesystemene
OM47C99NOn

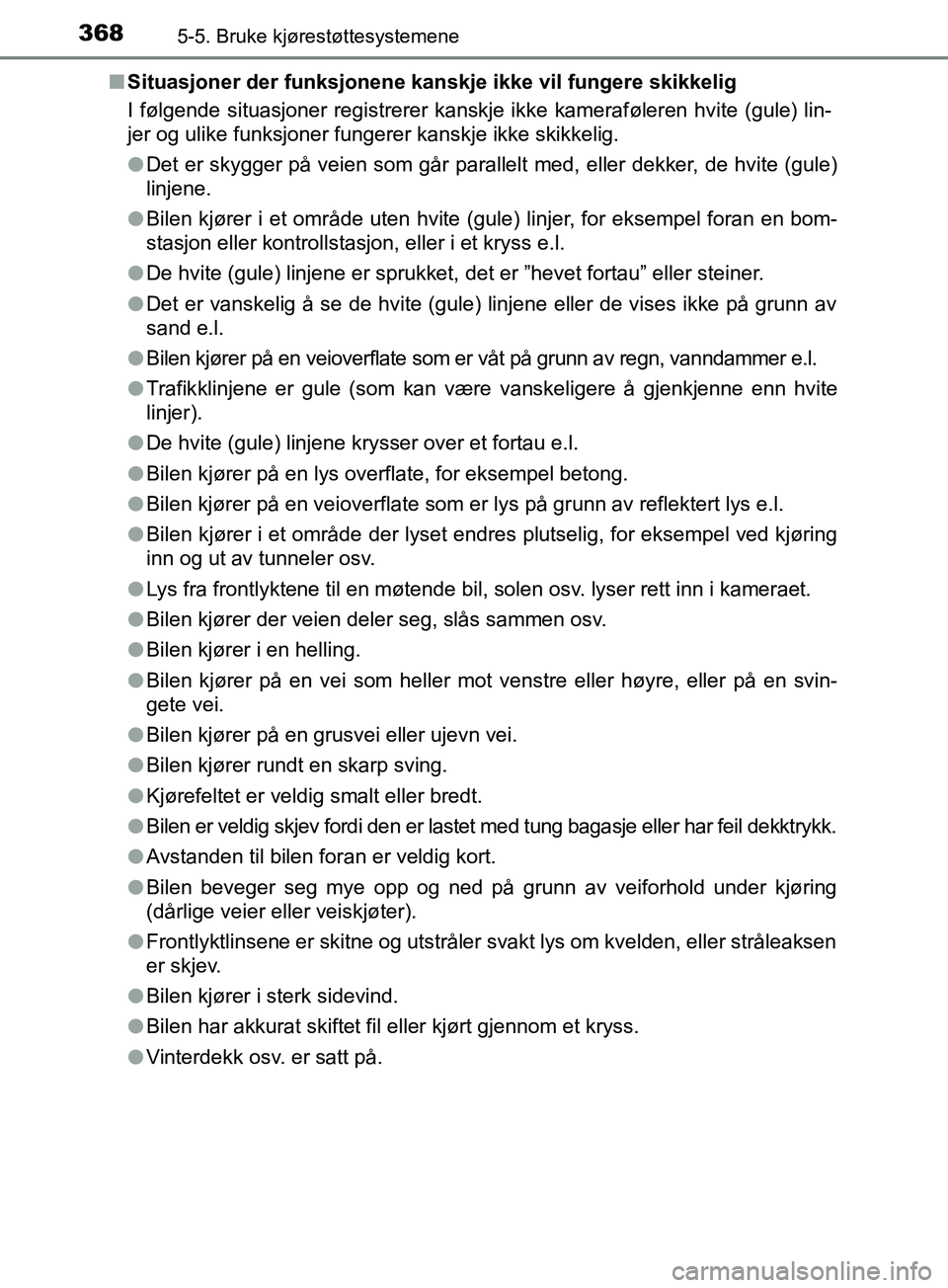

Situasjoner der funksjonene kanskje ikke vil fungere skikkelig
I følgende situasjoner registrerer kanskje ikke kameraføleren hvite (gule) lin-
jer og ulike funksjoner fungerer kanskje ikke skikkelig.
lDet er skygger på veien som går parallelt med, eller dekker, de hvite (gule)
linjene.
l Bilen kjører i et område uten hvite (gule) linjer, for eksempel foran en bom-
stasjon eller kontrollstasjon, eller i et kryss e.l.
l De hvite (gule) linjene er sprukket, det er ”hevet fortau” eller steiner.
l Det er vanskelig å se de hvite (gule) linjene eller de vises ikke på grunn av
sand e.l.
l Bilen kjører på en veioverflate som er våt på grunn av regn, vanndammer e.l.
l Trafikklinjene er gule (som kan være vanskeligere å gjenkjenne enn hvite
linjer).
l De hvite (gule) linjene krysser over et fortau e.l.
l Bilen kjører på en lys overflate, for eksempel betong.
l Bilen kjører på en veioverflate som er lys på grunn av reflektert lys e.l.
l Bilen kjører i et område der lyset endres plutselig, for eksempel ved kjøring
inn og ut av tunneler osv.
l Lys fra frontlyktene til en møtende bil, solen osv. lyser rett inn i kameraet.
l Bilen kjører der veien deler seg, slås sammen osv.
l Bilen kjører i en helling.
l Bilen kjører på en vei som heller mot venstre eller høyre, eller på en svin-
gete vei.
l Bilen kjører på en grusvei eller ujevn vei.
l Bilen kjører rundt en skarp sving.
l Kjørefeltet er veldig smalt eller bredt.
l Bilen er veldig skjev fordi den er lastet med tung bagasje eller har feil dekktrykk.
l Avstanden til bilen foran er veldig kort.
l Bilen beveger seg mye opp og ned på gr unn av veiforhold under kjøring
(dårlige veier eller veiskjøter).
l Frontlyktlinsene er skitne og utstråler svakt lys om kvelden, eller stråleaksen
er skjev.
l Bilen kjører i sterk sidevind.
l Bilen har akkurat skiftet fil eller kjørt gjennom et kryss.
l Vinterdekk osv. er satt på.
OM47C99NO.book Page 368 Monday, July 16, 2018 1:38 PM

3695-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
nVarselmelding
Hvis følgende advarselmelding vises i multiinformasjonsdisplayet, må du
følge egnet feilsøkingsprosedyre.
VarselmeldingDetaljer/handlinger
”Lane Departure Alert
Malfunction
Visit Your Dealer” (feil med LDA. Kontakt forhandler)
Systemet fungerer kanskje ikke
ordentlig.
Få bilen kontroller t av en autorisert
Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålite-
lig verksted.
”Forward Camera System
Unavailable
Clean Windshield” (frontkamera utilgjengelig Rengjør frontrute)Det er skitt, regn, kondens, is, snø e.l.
på frontruten foran kameraføleren.
 Slå av LDA-systemet, fjern all skitt,
regn, kondens, is, snø osv. fra fron-
truten og slå på LDA-systemet
igjen.
”Forward Camera
System
Unavailable” (frontkamera util-
gjengelig)
Kamerafølerens driftsbetingelser
(temperatur osv.) er ikke oppfylt.
Når kamerafølerens driftsbetingel-
ser (temperatur osv.) er oppfylt, gjø-
res LDA-systemet tilgjengelig. Slå
av LDA-systemet, vent en stund, og
slå på LDA-systemet igjen.
”Lane Departure Alert
Unavailable” (LDA utilgjengelig)
LDA-systemet er midlertidig kansellert
på grunn av en feil i en annen føler
enn kameraføleren.
 Slå LDA-systemet av og følg
egnede feilsøkingsprosedyrer for
varselmelding. Etterpå kjører du
bilen i en kort periode, og slår LDA-
systemet på igjen.
OM47C99NO.book Page 369 Monday, July 16, 2018 1:38 PM
