TOYOTA PRIUS PLUG-IN HYBRID 2018 Instruksjoner for bruk (in Norwegian)

4505-5. Bruke kjørestøttesystemene
OM47C99NO

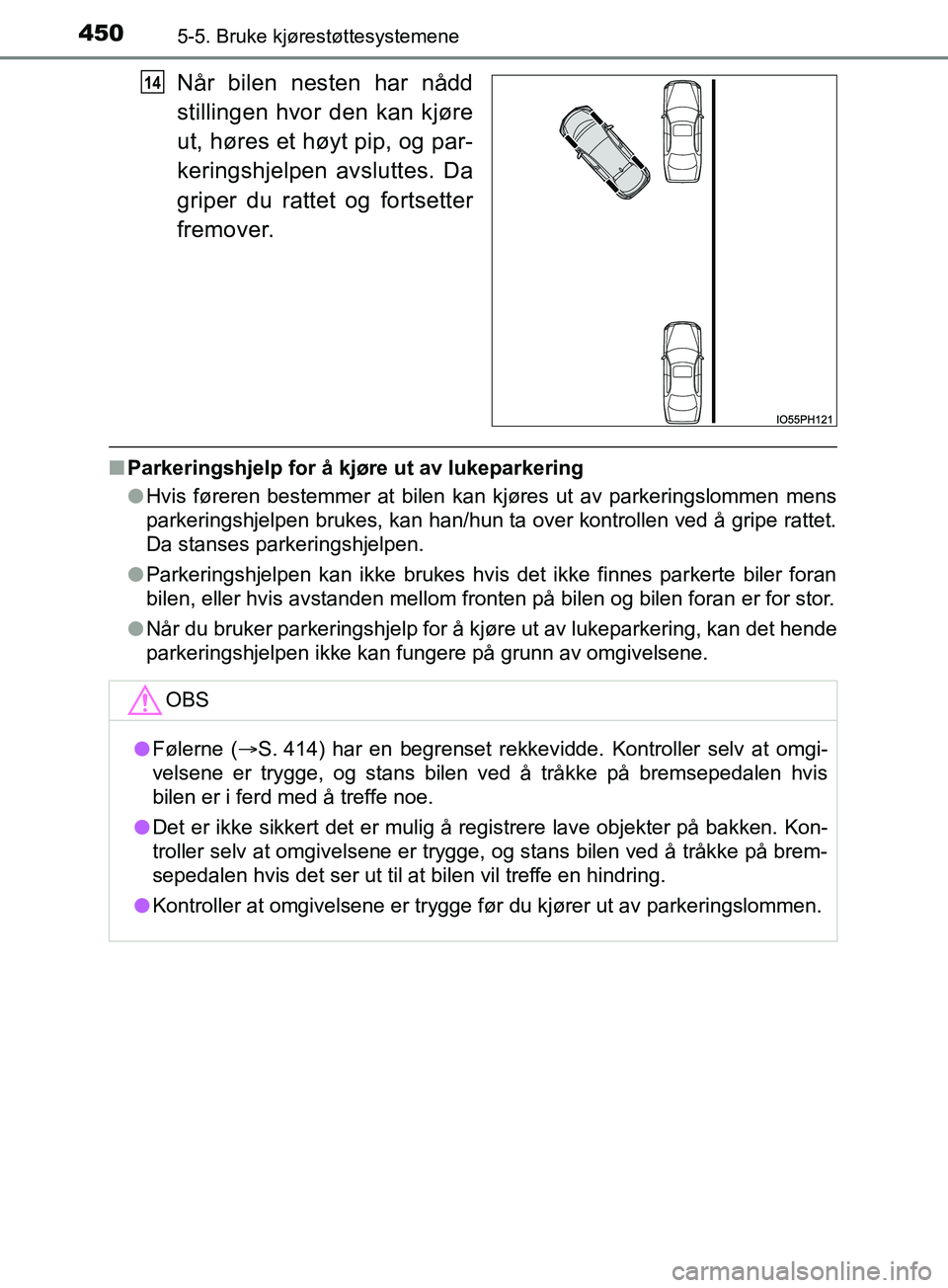

Når bilen nesten har nådd
stillingen hvor den kan kjøre
ut, høres et høyt pip, og par-
keringshjelpen avsluttes. Da
griper du rattet og fortsetter
fremover.
nParkeringshjelp for å kjøre ut av lukeparkering
lHvis føreren bestemmer at bilen kan kjøres ut av parkeringslommen mens
parkeringshjelpen brukes, kan han/hun ta over kontrollen ved å gripe rattet.
Da stanses parkeringshjelpen.
l Parkeringshjelpen kan ikke brukes hvis det ikke finnes parkerte biler foran
bilen, eller hvis avstanden mellom fronten på bilen og bilen foran er for stor.
l Når du bruker parkeringshjelp for å kjøre ut av lukeparkering, kan det hende
parkeringshjelpen ikke kan fungere på grunn av omgivelsene.
14
OBS
lFølerne (S. 414) har en begrenset rekkevidde. Kontroller selv at omgi-
velsene er trygge, og stans bilen ved å tråkke på bremsepedalen hvis
bilen er i ferd med å treffe noe.
l Det er ikke sikkert det er mulig å r egistrere lave objekter på bakken. Kon-
troller selv at omgivelsene er trygge, og stans bilen ved å tråkke på brem-
sepedalen hvis det ser ut til at bilen vil treffe en hindring.
l Kontroller at omgivelsene er trygge før du kjører ut av parkeringslommen.
OM47C99NO.book Page 450 Monday, July 16, 2018 1:38 PM

4515-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
nFunksjonssammendrag
Stans slik at midten av den ønskede parkeringslommen ligger ca.
vinkelrett med bilen. Hvis lommen kan registreres, kan veilednings-
funksjonen for kjøring fremover brukes. I tillegg kan det også gis
hjelp for manøvrering med flere svingoperasjoner, avhengig av par-
keringslommen og andre forhold.
Stans slik at midten av den
ønskede parkeringslommen
ligger nesten vinkelrett med
bilen. Trykk to ganger på S-
IPA-bryteren for å velge hjel-
pemodus for ryggeparkering.
Automatisk håndtering av
rattet starter når bilen settes i
bevegelse.
Du hører et lydsignal, og det
vises en melding på skjer-
men for å varsle deg når
bilen når posisjonen for å
starte å rygge.
Hvis den registrerte parkerings-
lommen eller veien (avstanden
til siden av veien på motsatt side
av parkeringslommen) er smal,
eller hvis det er hindringer foran
bilen, vil det ikke gis veiledning.
Parkeringen er fullført
Dette fullfører hjelpemodusen.
Avhengig av parkeringslommens omgivelser vil veiledning til startpunk-
ter for kjøring fremover og bakover samt automatisk håndtering av ratt,
gjentas hver gang manøvrering med flere svingoperasjoner er nødven-
dig i henhold til trinn fra øyeblikket bilen begynner å rygge til parke-
ringen er fullført.
Parkere ved siden av andre biler (hjelpemodus for ryggeparkering)
1
2
3
4
3
OM47C99NO.book Page 451 Monday, July 16, 2018 1:38 PM

4525-5. Bruke kjørestøttesystemene
OM47C99NOn
Parkering
Stans slik at midten av den
ønskede parkeringslommen
ligger nesten vinkelrett med
bilen. Trykk deretter to gan-
ger på S-IPA-bryteren og
kontroller at displayet i multi-
informasjonsdisplayet skifter
til ”Back-in Parking”.
lKontroller visuelt området i
retningen til pilen som indi-
kerer retningen for den
automatiske håndteringen
av rattet og ønsket parke-
ringslomme i displayet.
l Modusen endres hver
gang S-IPA-bryteren tryk-
kes inn. ( S. 436)
l Hvis girspaken ikke står i D eller B, endres ikke skjermen til
”Back-in Parking”-displayet.
l Når bilens hastighet er registre rt, skifter skjermen til ”Parallel
Parking”-displayet. Stopp bilen helt og trykk på S-IPA-bryteren
igjen for å endre skjermen til ”Back-in Parking”-displayet.
l Blinklyshendelen ( S. 323) kan brukes til å velge om du vil
parkere til venstre eller høyre.
l Systemet kan ikke brukes når parkeringslommen er smal eller
det ikke er nok plass til at parkeringshjelpen kan brukes. Se
informasjonen i multiinformasjonsdisplayet for å finne en
annen parkeringslomme.
1 m
1
OM47C99NO.book Page 452 Monday, July 16, 2018 1:38 PM

4535-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
Innta en vanlig kjørestilling, la
hendene hvile lett på rattet
uten å bruke makt, forsikre
deg om at området foran og
rundt bilen er trygt, og fortsett
langsomt fremover mens du
justerer hastigheten ved å
tråkke på bremsepedalen. Når
dette er gjort, høres et høyt
pip, og en indikator på måle-
ren lyser samtidig. Etter dette
starter parkeringshjelpen.
lNår den automatiske håndteringen av rattet starter, vises dis-
playet for automatisk håndtering av ratt ( S. 437) og hjelpeni-
våindikatoren ( S. 437) i visningsområdet.
l Trykk på S-IPA-bryteren for å stoppe parkeringshjelpen.
l Når bilen holder for høy hastighet, høres en skarp pipelyd, og
parkeringshjelpen stoppes. ( S. 461)
l Hvis lommen viser seg å være fo r smal etter at parkeringshjel-
pen har startet, høres en skarp pi pelyd, og parkeringshjelpen
stoppes.
Hvis du hører en pipelyd og
stoppdisplayet ( S. 437)
vises i displayet, må du
stoppe bilen.
Endre girstilling til R.2
3
4
OM47C99NO.book Page 453 Monday, July 16, 2018 1:38 PM

4545-5. Bruke kjørestøttesystemene
OM47C99NO
Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, forsikre deg om at det ikke finnes hindringer i parkerings-
lommen, og rygg langsomt mens du justerer hastigheten ved å
tråkke på bremsepedalen.
l Hvis bilen ikke kan komme rett inn i parkeringslommen på før-
ste forsøk og det er nødvendig å manøvrere med flere sving-
operasjoner, fortsett til trinn .
l Hvis det ikke er nødvendig å manøvrere med flere svingopera-
sjoner, fortsetter du til trinn . ( S. 455)
Hvis du hører en pipelyd og
stoppdisplayet ( S. 437)
vises i displayet, må du
stoppe bilen.
Sett giret i D-stilling.
Sett giret i P-stilling hvis du ønsker å avslutte parkeringshjelpen i bilens
nåværende stilling.
Innta en vanlig kjørestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området foran og rundt bilen er
trygt, og fortsett langsomt fremov er mens du justerer hastigheten
ved å tråkke på bremsepedalen.
Hvis du hører en pipelyd og
stoppdisplayet ( S. 437)
vises i displayet, må du
stoppe bilen.
Endre girstilling til R.
5
6
12
6
7
8
9
10
OM47C99NO.book Page 454 Monday, July 16, 2018 1:38 PM

4555-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring
Innta en vanlig ryggestilling, la hendene hvile lett på rattet uten å
bruke makt, forsikre deg om at området bak og rundt bilen er
trygt, og rygg langsomt mens du justerer hastigheten ved å
tråkke på bremsepedalen.
Avhengig av parkeringslommens omgivelser kan det være nødvendig å
gjenta trinn til .
Når bilen nesten er helt inne i parkeringslommen, høres et høyt
pip, og stoppdisplayet vises i displayet ( S. 437). Stopp bilen.
Parkeringshjelpen for ryggeparkering er fullført.
l Av sikkerhetsmessige årsaker høres pipelyden en kort stund
før bilen er helt inne i parkeringslommen. På dette tidspunktet
avsluttes også driften av systemet. Hold godt i rattet og rygg
langsomt mens du justerer hastigheten ved å tråkke på brem-
sepedalen for å parkere i lommen.
l Husk å kontrollere området foran og bak bilen direkte og ved
hjelp av speilene mens du rygger.
11
611
12
OM47C99NO.book Page 455 Monday, July 16, 2018 1:38 PM

4565-5. Bruke kjørestøttesystemene
OM47C99NO

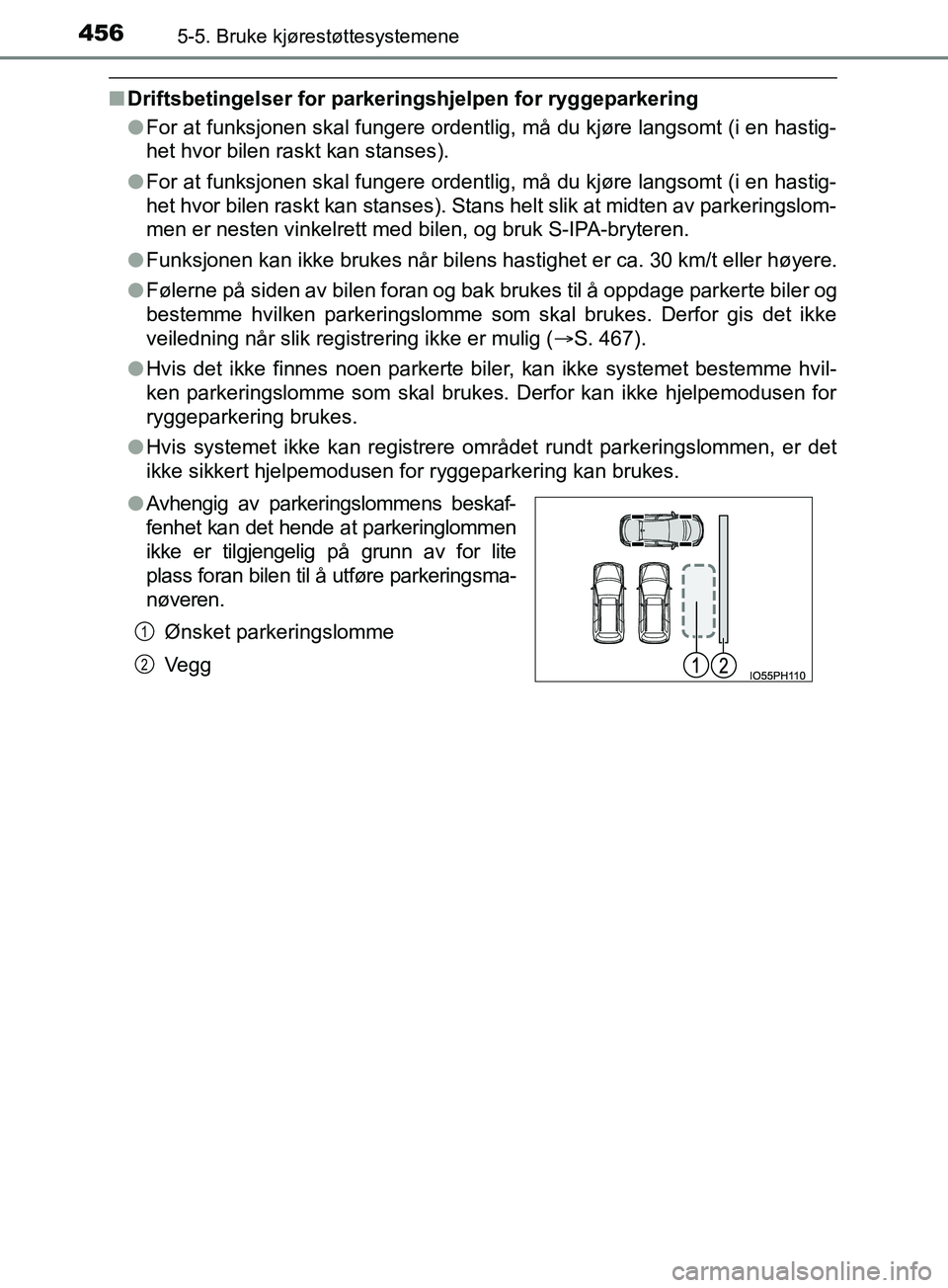

nDriftsbetingelser for parkeringshjelpen for ryggeparkering
lFor at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses).
l For at funksjonen skal fungere ordentlig, må du kjøre langsomt (i en hastig-
het hvor bilen raskt kan stanses). Stans helt slik at midten av parkeringslom-
men er nesten vinkelrett med bilen, og bruk S-IPA-bryteren.
l Funksjonen kan ikke brukes når bilens hastighet er ca. 30 km/t eller høyere.
l Følerne på siden av bilen foran og bak brukes til å oppdage parkerte biler og
bestemme hvilken parkeringslomme som skal brukes. Derfor gis det ikke
veiledning når slik registrering ikke er mulig ( S. 467).
l Hvis det ikke finnes noen parkerte biler, kan ikke systemet bestemme hvil-
ken parkeringslomme som skal brukes. Derfor kan ikke hjelpemodusen for
ryggeparkering brukes.
l Hvis systemet ikke kan registrere området rundt parkeringslommen, er det
ikke sikkert hjelpemodusen for ryggeparkering kan brukes.
l Avhengig av parkeringslommens beskaf-
fenhet kan det hende at parkeringlommen
ikke er tilgjengelig på grunn av for lite
plass foran bilen til å utføre parkeringsma-
nøveren.
Ønsket parkeringslomme
Vegg
1
2
OM47C99NO.book Page 456 Monday, July 16, 2018 1:38 PM

4575-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring

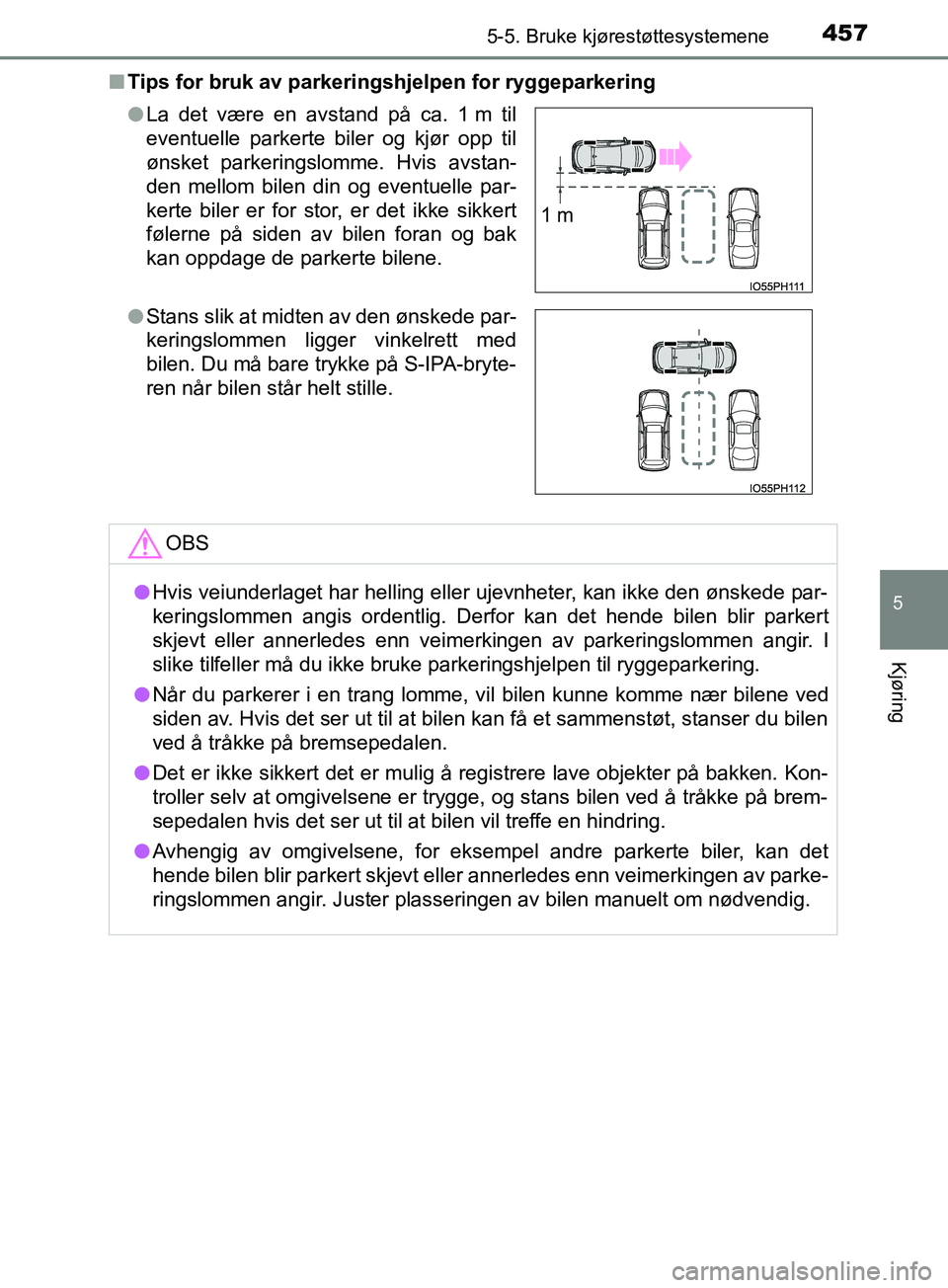

nTips for bruk av parkeringshjelpen for ryggeparkering
lLa det være en avstand på ca. 1 m til
eventuelle parkerte biler og kjør opp til
ønsket parkeringslomme. Hvis avstan-
den mellom bilen din og eventuelle par-
kerte biler er for stor, er det ikke sikkert
følerne på siden av bilen foran og bak
kan oppdage de parkerte bilene.
l Stans slik at midten av den ønskede par-
keringslommen ligger vinkelrett med
bilen. Du må bare trykke på S-IPA-bryte-
ren når bilen står helt stille.
OBS
lHvis veiunderlaget har helling eller ujevnheter, kan ikke den ønskede par-
keringslommen angis ordentlig. Derfor kan det hende bilen blir parkert
skjevt eller annerledes enn veimerkingen av parkeringslommen angir. I
slike tilfeller må du ikke bruke parkeringshjelpen til ryggeparkering.
l Når du parkerer i en trang lomme, vil bilen kunne komme nær bilene ved
siden av. Hvis det ser ut til at bilen kan få et sammenstøt, stanser du bilen
ved å tråkke på bremsepedalen.
l Det er ikke sikkert det er mulig å r egistrere lave objekter på bakken. Kon-
troller selv at omgivelsene er trygge, og stans bilen ved å tråkke på brem-
sepedalen hvis det ser ut til at bilen vil treffe en hindring.
l Avhengig av omgivelsene, for eksempel andre parkerte biler, kan det
hende bilen blir parkert skjevt eller annerledes enn veimerkingen av parke-
ringslommen angir. Juster plasseringen av bilen manuelt om nødvendig.
1 m
OM47C99NO.book Page 457 Monday, July 16, 2018 1:38 PM

4585-5. Bruke kjørestøttesystemene
OM47C99NO
Når det enkle intelligente parkeringshjelpesystemet ikke kan brukes,
eller når det stanses, kanselleres el.l., vises en av de følgende mel-
dingene i multiinformasjonsdisplayet. Gjør den handlingen som står i
displayet.
nNår systemet ikke kan brukes
Multiinformasjonsdisplaymeldinger
MeldingSituasjon/Håndtering
Det kan være en funksjonsfeil i systemet.
 Slå tenningsbryteren av, og start deretter
hybridsystemet.
Hvis meldingen vises igjen, må du få bilen
kontrollert hos en auto risert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et
annet pålitelig verksted.
Det kan være en systemsvikt.
Servostyringsutstyret er midlertidig i ferd med å
overopphetes.
 Slå av tenningen, vent litt, og start deretter
hybridsystemet igjen.
Hybridsystemet fungerer ikke.
Start hybridsystemet.
Is, snø, skitt el.l. har festet seg til føleren.
Fjern is, snø, skitt o.l.
Føleren er frosset.
Når føleren tiner, vil systemet fungere normalt
igjen.
12-voltsbatteriet er fjernet og satt inn igjen.
 Kjør bilen rett fremover i fem sekunder eller len-
ger i en hastighet på ca. 35 km/t eller høyere.
S-IPA-bryteren brukes når bilen har en hastighet på
over 30 km/t.
Betjen bryteren mens bilens hastighet er ca.
30 km/t eller lavere.
OM47C99NO.book Page 458 Monday, July 16, 2018 1:38 PM

4595-5. Bruke kjørestøttesystemene
OM47C99NO
5
Kjøring

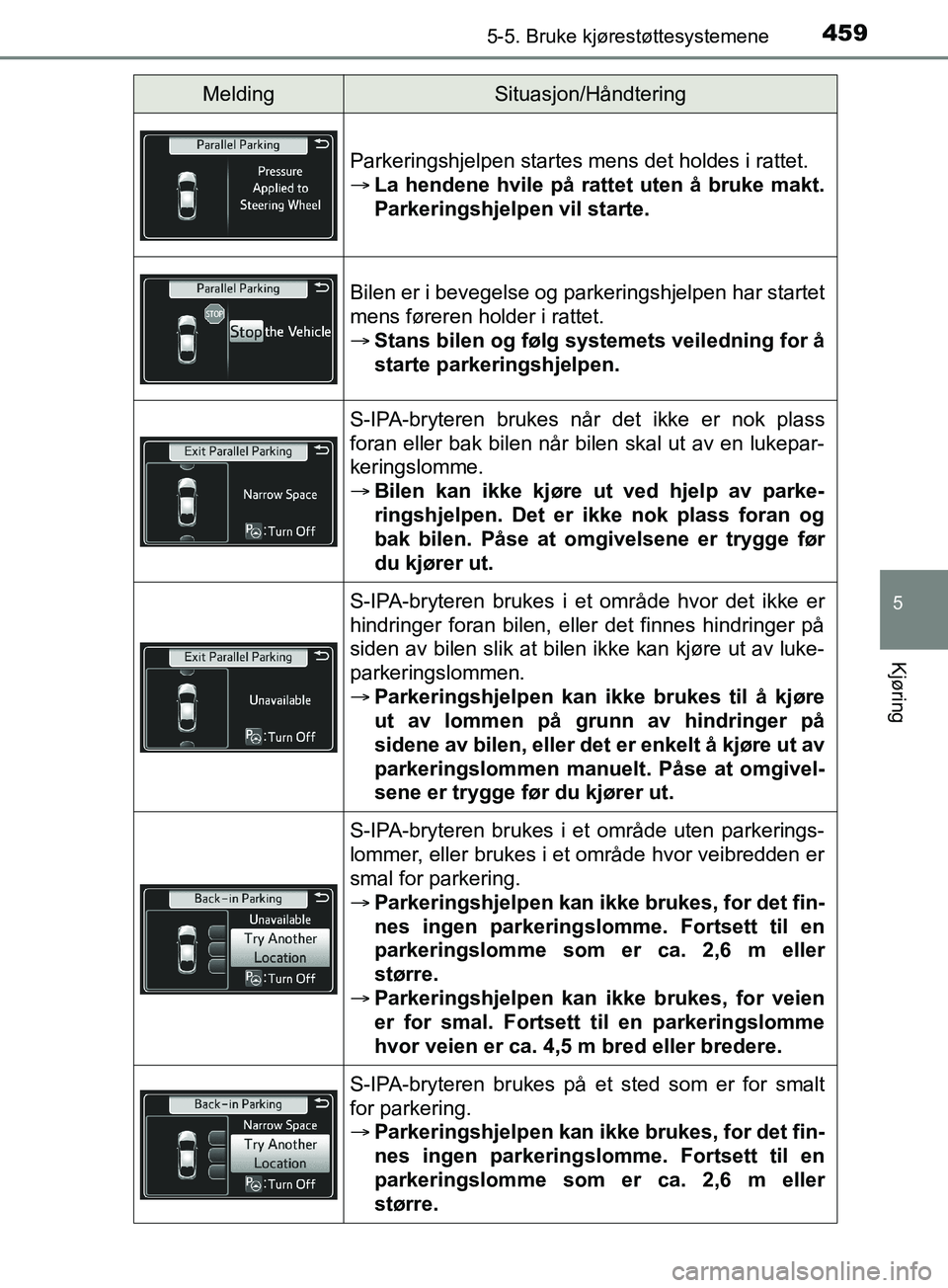

Parkeringshjelpen startes mens det holdes i rattet.
La hendene hvile på rattet uten å bruke makt.
Parkeringshjelpen vil starte.
Bilen er i bevegelse og parkeringshjelpen har startet
mens føreren holder i rattet.
Stans bilen og følg systemets veiledning for å
starte parkeringshjelpen.
S-IPA-bryteren brukes når det ikke er nok plass
foran eller bak bilen når bilen skal ut av en lukepar-
keringslomme.
Bilen kan ikke kjøre ut ved hjelp av parke-
ringshjelpen. Det er ikke nok plass foran og
bak bilen. Påse at omgivelsene er trygge før
du kjører ut.
S-IPA-bryteren brukes i et område hvor det ikke er
hindringer foran bilen, eller det finnes hindringer på
siden av bilen slik at bilen ikke kan kjøre ut av luke-
parkeringslommen.
Parkeringshjelpen kan ikke brukes til å kjøre
ut av lommen på grunn av hindringer på
sidene av bilen, eller det er enkelt å kjøre ut av
parkeringslommen manuelt. Påse at omgivel-
sene er trygge før du kjører ut.
S-IPA-bryteren brukes i et område uten parkerings-
lommer, eller brukes i et område hvor veibredden er
smal for parkering.
Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.
 Parkeringshjelpen kan ikke brukes, for veien
er for smal. Fortsett ti l en parkeringslomme
hvor veien er ca. 4,5 m bred eller bredere.
S-IPA-bryteren brukes på et sted som er for smalt
for parkering.
 Parkeringshjelpen kan ikke brukes, for det fin-
nes ingen parkeringslomme. Fortsett til en
parkeringslomme som er ca. 2,6 m eller
større.
MeldingSituasjon/Håndtering
OM47C99NO.book Page 459 Monday, July 16, 2018 1:38 PM
