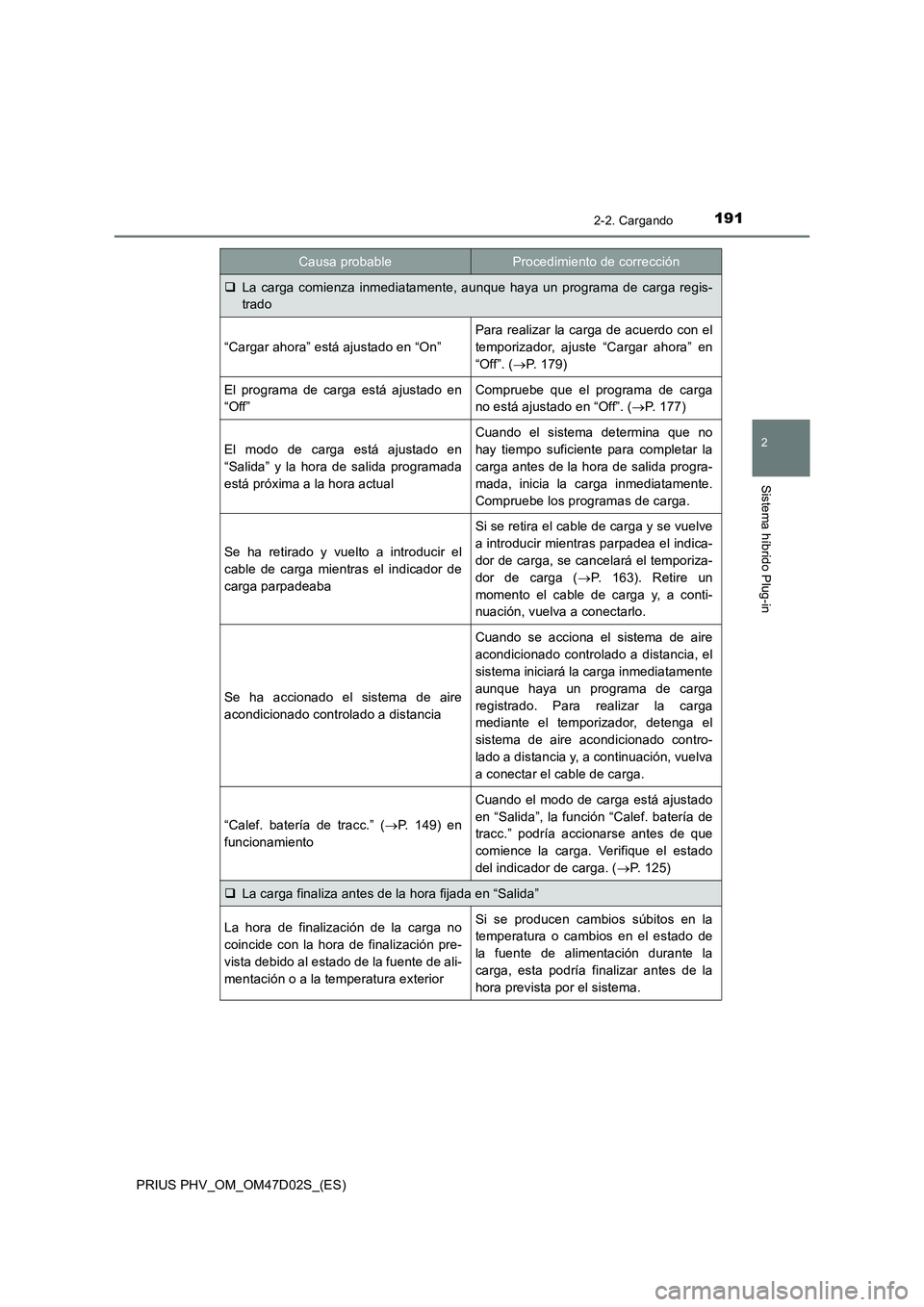

1912-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)
La carga comienza inmediatamente, aunque haya un programa de carga regis-
trado
“Cargar ahora” está ajustado en “On”
Para realizar la carga de acuerdo con el
temporizador, ajuste “Cargar ahora” en
“Off”. (P. 179)
El programa de carga está ajustado en
“Off”Compruebe que el programa de carga
no está ajustado en “Off”. (P. 177)
El modo de carga está ajustado en
“Salida” y la hora de salida programada
está próxima a la hora actual
Cuando el sistema determina que no
hay tiempo suficiente para completar la
carga antes de la hora de salida progra-
mada, inicia la carga inmediatamente.
Compruebe los programas de carga.
Se ha retirado y vuelto a introducir el
cable de carga mientras el indicador de
carga parpadeaba
Si se retira el cable de carga y se vuelve
a introducir mientras parpadea el indica-
dor de carga, se cancelará el temporiza-
dor de carga (P. 163). Retire un
momento el cable de carga y, a conti-
nuación, vuelva a conectarlo.
Se ha accionado el sistema de aire
acondicionado controlado a distancia
Cuando se acciona el sistema de aire
acondicionado controlado a distancia, el
sistema iniciará la carga inmediatamente
aunque haya un programa de carga
registrado. Para realizar la carga
mediante el temporizador, detenga el
sistema de aire acondicionado contro-
lado a distancia y, a continuación, vuelva
a conectar el cable de carga.
“Calef. batería de tracc.” (P. 149) en
funcionamiento
Cuando el modo de carga está ajustado
en “Salida”, la función “Calef. batería de
tracc.” podría accionarse antes de que
comience la carga. Verifique el estado
del indicador de carga. (P. 1 2 5 )
La carga finaliza antes de la hora fijada en “Salida”
La hora de finalización de la carga no
coincide con la hora de finalización pre-
vista debido al estado de la fuente de ali-
mentación o a la temperatura exteriorSi se producen cambios súbitos en la
temperatura o cambios en el estado de
la fuente de alimentación durante la
carga, esta podría finalizar antes de la
hora prevista por el sistema.
Causa probableProcedimiento de corrección

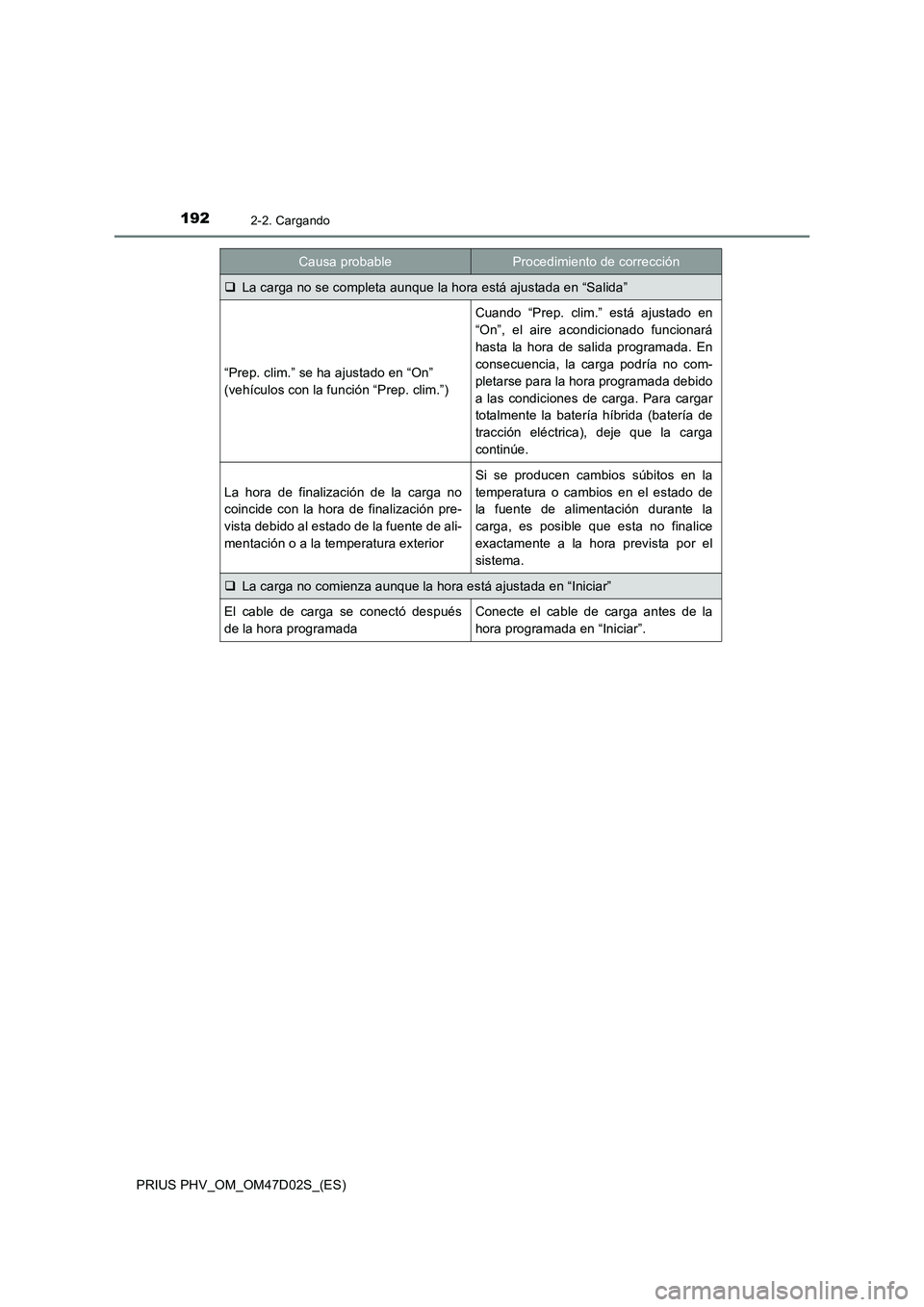

1922-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)
La carga no se completa aunque la hora está ajustada en “Salida”
“Prep. clim.” se ha ajustado en “On”
(vehículos con la función “Prep. clim.”)
Cuando “Prep. clim.” está ajustado en
“On”, el aire acondicionado funcionará
hasta la hora de salida programada. En
consecuencia, la carga podría no com-
pletarse para la hora programada debido
a las condiciones de carga. Para cargar
totalmente la batería híbrida (batería de
tracción eléctrica), deje que la carga
continúe.
La hora de finalización de la carga no
coincide con la hora de finalización pre-
vista debido al estado de la fuente de ali-
mentación o a la temperatura exterior
Si se producen cambios súbitos en la
temperatura o cambios en el estado de
la fuente de alimentación durante la
carga, es posible que esta no finalice
exactamente a la hora prevista por el
sistema.
La carga no comienza aunque la hora está ajustada en “Iniciar”
El cable de carga se conectó después
de la hora programadaConecte el cable de carga antes de la
hora programada en “Iniciar”.
Causa probableProcedimiento de corrección

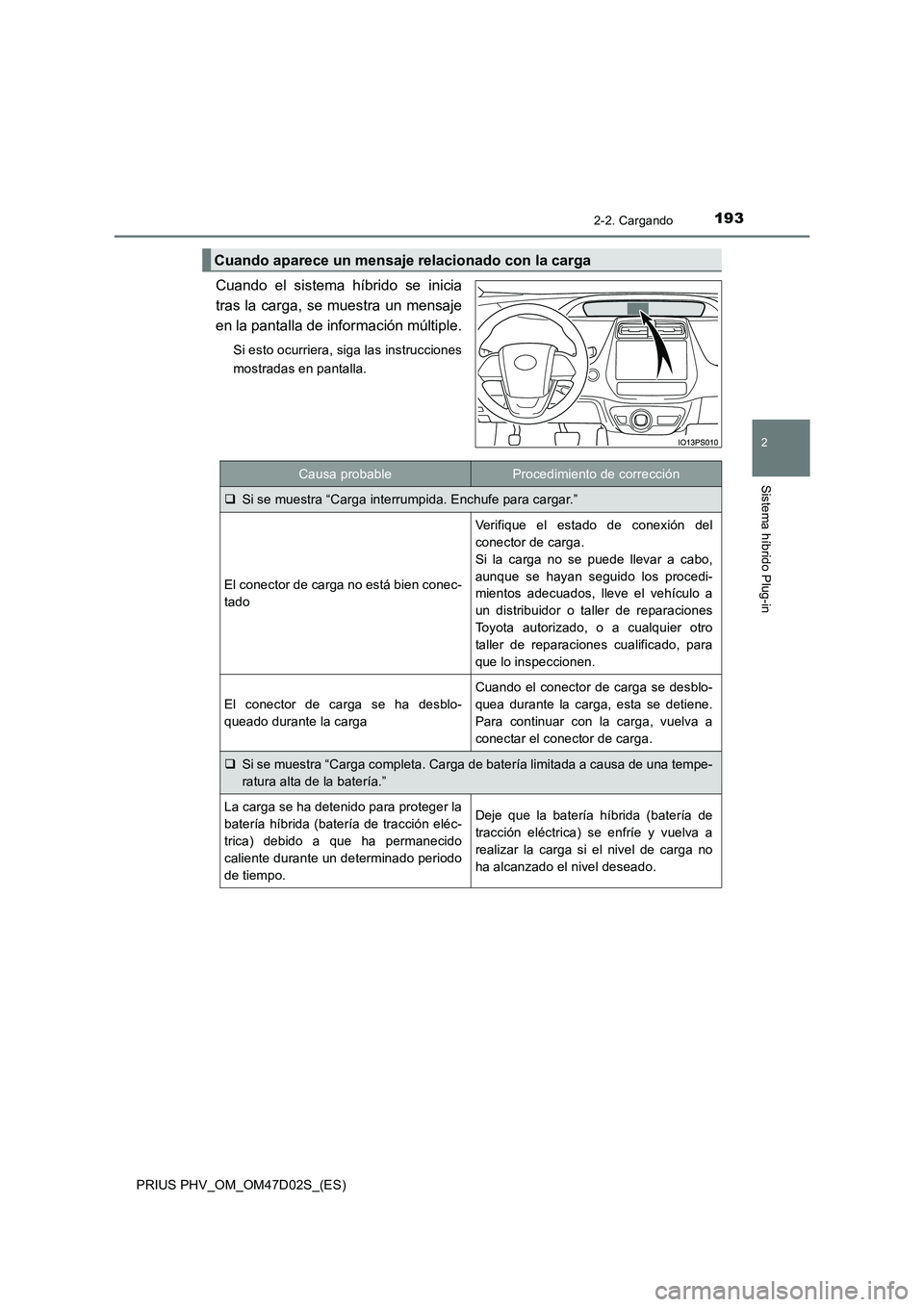

1932-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)
Cuando el sistema híbrido se inicia
tras la carga, se muestra un mensaje
en la pantalla de información múltiple.
Si esto ocurriera, siga las instrucciones
mostradas en pantalla.
Cuando aparece un mensaje relacionado con la carga
Causa probableProcedimiento de corrección
Si se muestra “Carga interrumpida. Enchufe para cargar.”
El conector de carga no está bien conec-
tado
Verifique el estado de conexión del
conector de carga.
Si la carga no se puede llevar a cabo,
aunque se hayan seguido los procedi-
mientos adecuados, lleve el vehículo a
un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para
que lo inspeccionen.
El conector de carga se ha desblo-
queado durante la carga
Cuando el conector de carga se desblo-
quea durante la carga, esta se detiene.
Para continuar con la carga, vuelva a
conectar el conector de carga.
Si se muestra “Carga completa. Carga de batería limitada a causa de una tempe-
ratura alta de la batería.”
La carga se ha detenido para proteger la
batería híbrida (batería de tracción eléc-
trica) debido a que ha permanecido
caliente durante un determinado periodo
de tiempo.Deje que la batería híbrida (batería de
tracción eléctrica) se enfríe y vuelva a
realizar la carga si el nivel de carga no
ha alcanzado el nivel deseado.

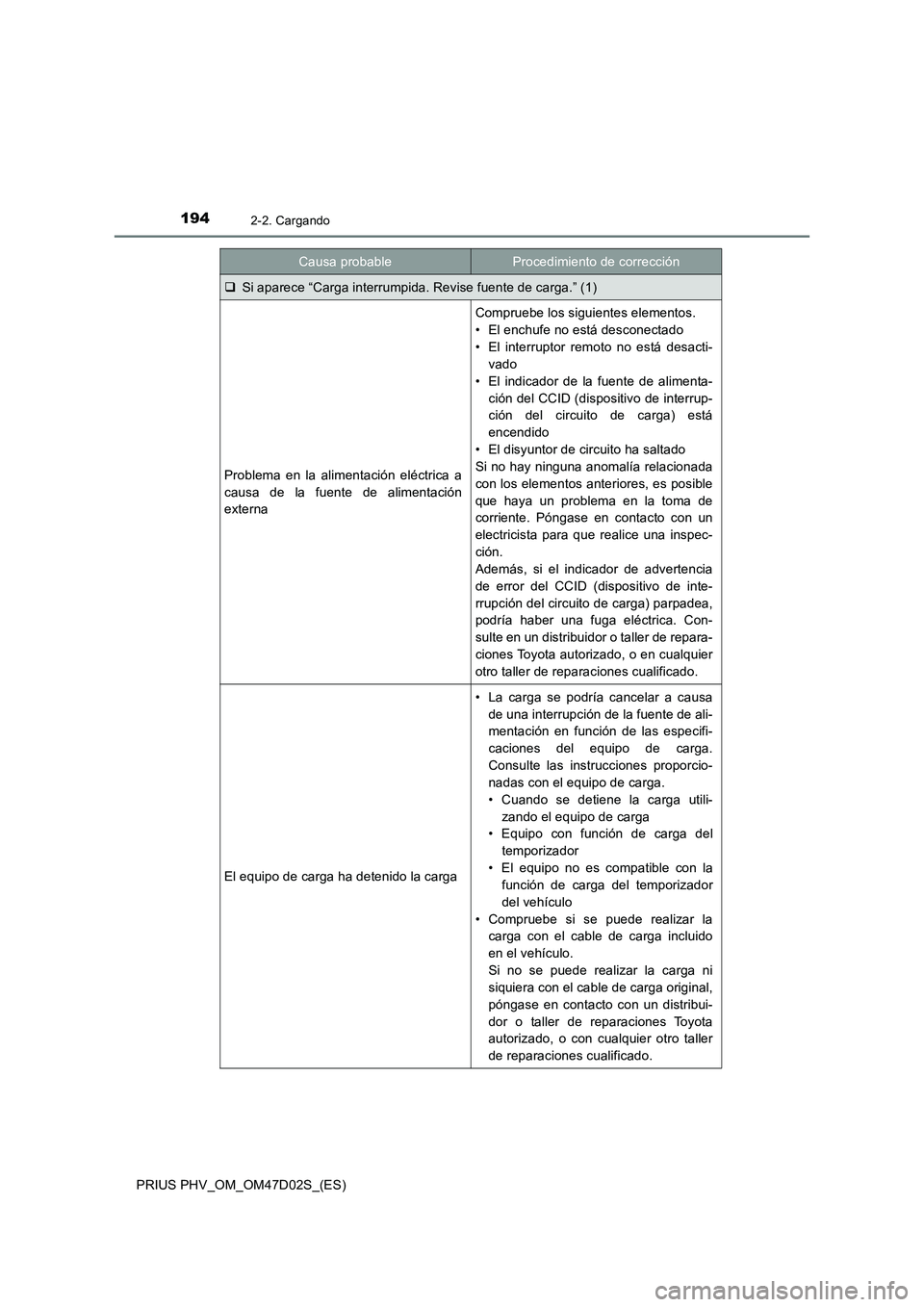

1942-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)
Si aparece “Carga interrumpida. Revise fuente de carga.” (1)
Problema en la alimentación eléctrica a
causa de la fuente de alimentación
externa
Compruebe los siguientes elementos.
• El enchufe no está desconectado
• El interruptor remoto no está desacti-
vado
• El indicador de la fuente de alimenta-
ción del CCID (dispositivo de interrup-
ción del circuito de carga) está
encendido
• El disyuntor de circuito ha saltado
Si no hay ninguna anomalía relacionada
con los elementos anteriores, es posible
que haya un problema en la toma de
corriente. Póngase en contacto con un
electricista para que realice una inspec-
ción.
Además, si el indicador de advertencia
de error del CCID (dispositivo de inte-
rrupción del circuito de carga) parpadea,
podría haber una fuga eléctrica. Con-
sulte en un distribuidor o taller de repara-
ciones Toyota autorizado, o en cualquier
otro taller de reparaciones cualificado.
El equipo de carga ha detenido la carga
• La carga se podría cancelar a causa
de una interrupción de la fuente de ali-
mentación en función de las especifi-
caciones del equipo de carga.
Consulte las instrucciones proporcio-
nadas con el equipo de carga.
• Cuando se detiene la carga utili-
zando el equipo de carga
• Equipo con función de carga del
temporizador
• El equipo no es compatible con la
función de carga del temporizador
del vehículo
• Compruebe si se puede realizar la
carga con el cable de carga incluido
en el vehículo.
Si no se puede realizar la carga ni
siquiera con el cable de carga original,
póngase en contacto con un distribui-
dor o taller de reparaciones Toyota
autorizado, o con cualquier otro taller
de reparaciones cualificado.
Causa probableProcedimiento de corrección

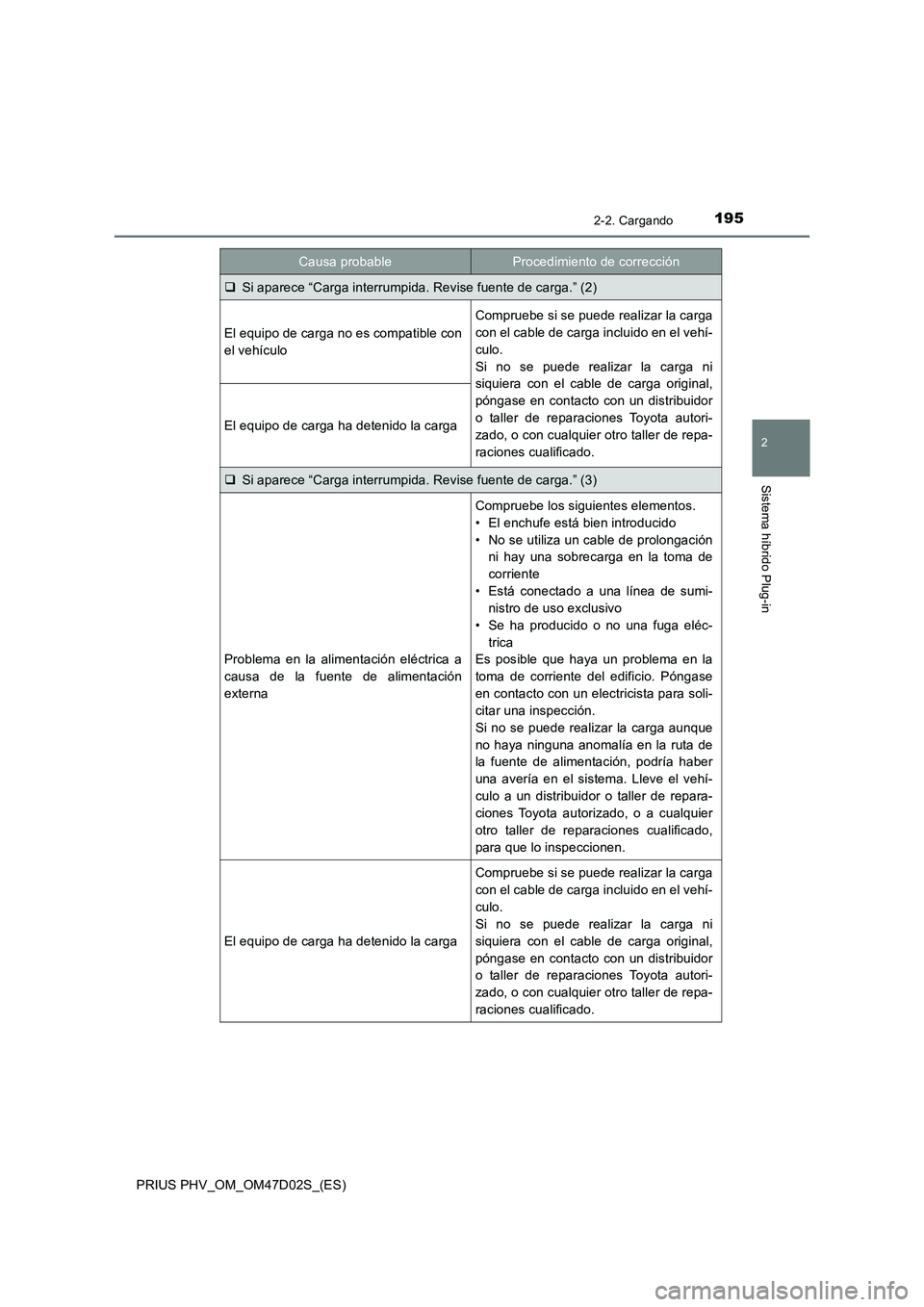

1952-2. Cargando
2
Sistema híbrido Plug-in
PRIUS PHV_OM_OM47D02S_(ES)
Si aparece “Carga interrumpida. Revise fuente de carga.” (2)
El equipo de carga no es compatible con
el vehículo
Compruebe si se puede realizar la carga
con el cable de carga incluido en el vehí-
culo.
Si no se puede realizar la carga ni
siquiera con el cable de carga original,
póngase en contacto con un distribuidor
o taller de reparaciones Toyota autori-
zado, o con cualquier otro taller de repa-
raciones cualificado.
El equipo de carga ha detenido la carga
Si aparece “Carga interrumpida. Revise fuente de carga.” (3)
Problema en la alimentación eléctrica a
causa de la fuente de alimentación
externa
Compruebe los siguientes elementos.
• El enchufe está bien introducido
• No se utiliza un cable de prolongación
ni hay una sobrecarga en la toma de
corriente
• Está conectado a una línea de sumi-
nistro de uso exclusivo
• Se ha producido o no una fuga eléc-
trica
Es posible que haya un problema en la
toma de corriente del edificio. Póngase
en contacto con un electricista para soli-
citar una inspección.
Si no se puede realizar la carga aunque
no haya ninguna anomalía en la ruta de
la fuente de alimentación, podría haber
una avería en el sistema. Lleve el vehí-
culo a un distribuidor o taller de repara-
ciones Toyota autorizado, o a cualquier
otro taller de reparaciones cualificado,
para que lo inspeccionen.
El equipo de carga ha detenido la carga
Compruebe si se puede realizar la carga
con el cable de carga incluido en el vehí-
culo.
Si no se puede realizar la carga ni
siquiera con el cable de carga original,
póngase en contacto con un distribuidor
o taller de reparaciones Toyota autori-
zado, o con cualquier otro taller de repa-
raciones cualificado.
Causa probableProcedimiento de corrección

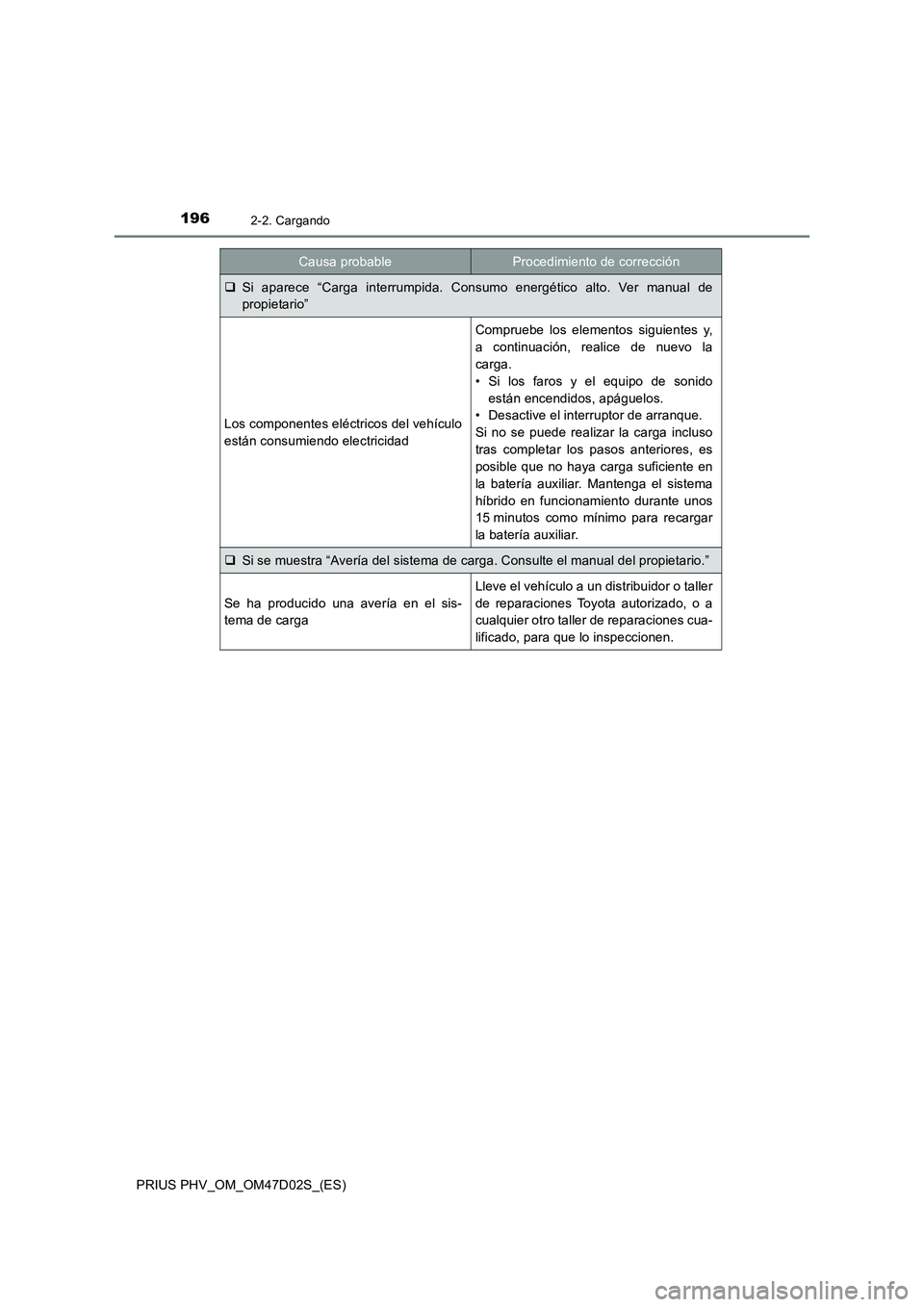

1962-2. Cargando
PRIUS PHV_OM_OM47D02S_(ES)
Si aparece “Carga interrumpida. Consumo energético alto. Ver manual de
propietario”
Los componentes eléctricos del vehículo
están consumiendo electricidad
Compruebe los elementos siguientes y,
a continuación, realice de nuevo la
carga.
• Si los faros y el equipo de sonido
están encendidos, apáguelos.
• Desactive el interruptor de arranque.
Si no se puede realizar la carga incluso
tras completar los pasos anteriores, es
posible que no haya carga suficiente en
la batería auxiliar. Mantenga el sistema
híbrido en funcionamiento durante unos
15 minutos como mínimo para recargar
la batería auxiliar.
Si se muestra “Avería del sistema de carga. Consulte el manual del propietario.”
Se ha producido una avería en el sis-
tema de carga
Lleve el vehículo a un distribuidor o taller
de reparaciones Toyota autorizado, o a
cualquier otro taller de reparaciones cua-
lificado, para que lo inspeccionen.
Causa probableProcedimiento de corrección

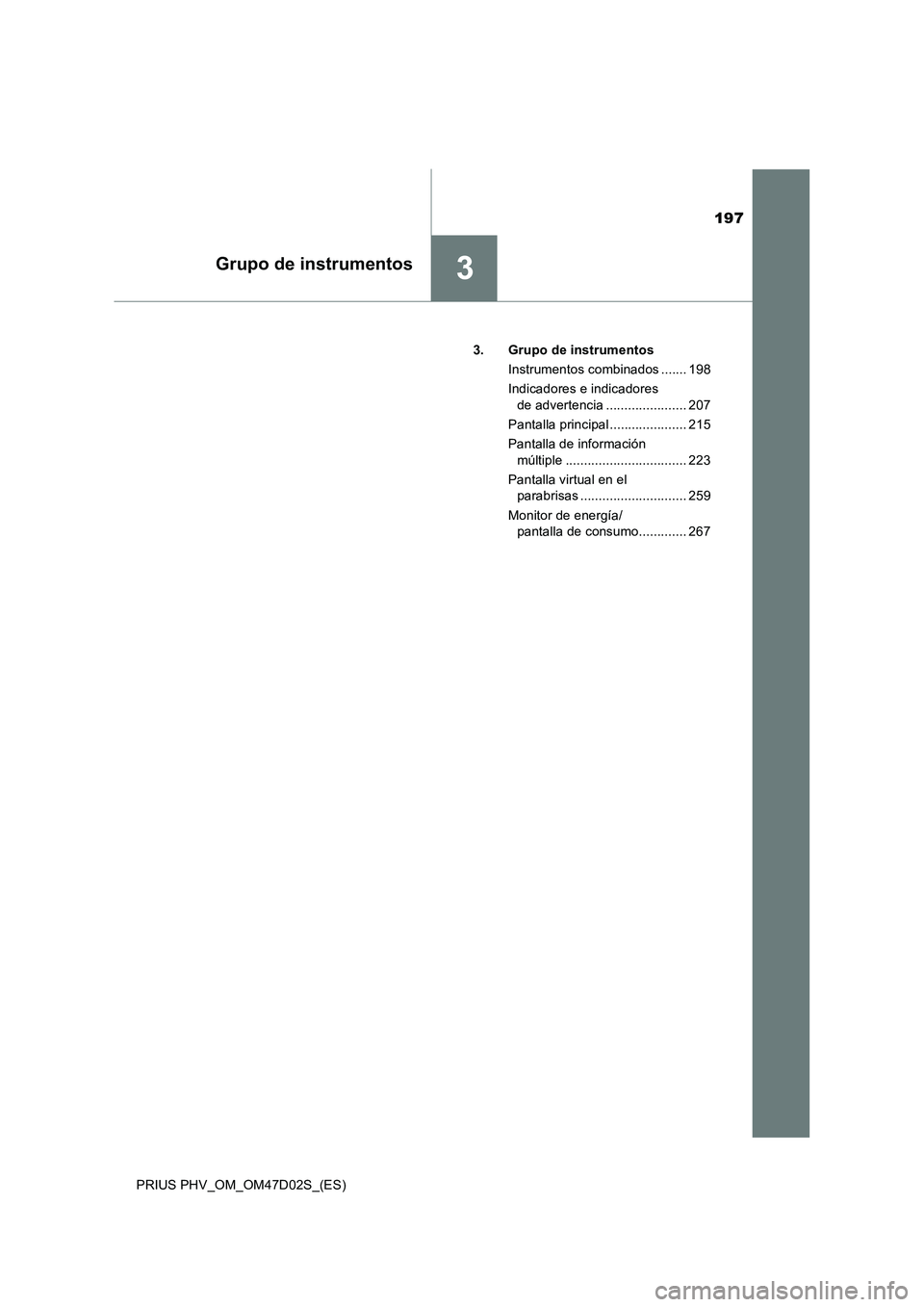

197
3Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)3. Grupo de instrumentos
Instrumentos combinados ....... 198
Indicadores e indicadores
de advertencia ...................... 207
Pantalla principal ..................... 215
Pantalla de información
múltiple ................................. 223
Pantalla virtual en el
parabrisas ............................. 259
Monitor de energía/
pantalla de consumo............. 267

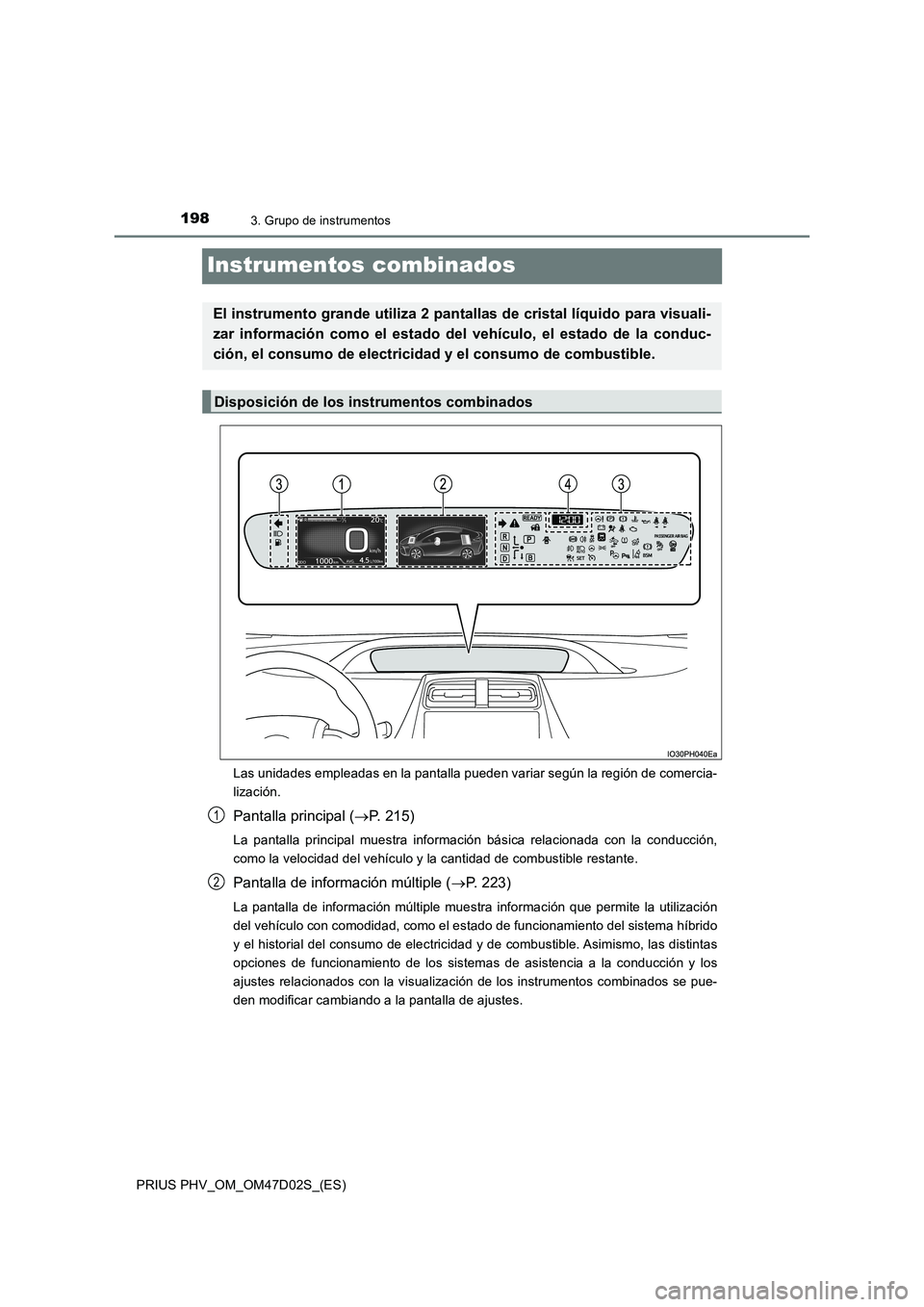

1983. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Instrumentos combinados
Las unidades empleadas en la pantalla pueden variar según la región de comercia-
lización.
Pantalla principal (P. 215)
La pantalla principal muestra información básica relacionada con la conducción,
como la velocidad del vehículo y la cantidad de combustible restante.
Pantalla de información múltiple (P. 223)
La pantalla de información múltiple muestra información que permite la utilización
del vehículo con comodidad, como el estado de funcionamiento del sistema híbrido
y el historial del consumo de electricidad y de combustible. Asimismo, las distintas
opciones de funcionamiento de los sistemas de asistencia a la conducción y los
ajustes relacionados con la visualización de los instrumentos combinados se pue-
den modificar cambiando a la pantalla de ajustes.
El instrumento grande utiliza 2 pantallas de cristal líquido para visuali-
zar información como el estado del vehículo, el estado de la conduc-
ción, el consumo de electricidad y el consumo de combustible.
Disposición de los instrumentos combinados
1
2

1993. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Indicadores e indicadores de advertencia (P. 207)
Los indicadores e indicadores de advertencia se encienden o parpadean para indi-
car problemas en el vehículo o para mostrar el estado de funcionamiento de los
sistemas del vehículo.
Reloj (P. 204)
Los interruptores de control del instrumento ubicados en el volante se pue-
den utilizar para cambiar la visualización de la pantalla y modificar los ajustes
relacionados con las funciones que se muestran en la pantalla.
Cada vez que se pulsa el botón, la
visualización del kilometraje cam-
bia entre el cuentakilómetros, los
cuentakilómetros parciales, etc., y
también cambia la información de
consumo de combustible para
cada distancia. (P. 217)
Al pulsar , , o se
llevan a cabo operaciones como el
desplazamiento de la pantalla
*, el
cambio del contenido visualizado
*
y el movimiento del cursor.
Este botón sirve para llevar a cabo operaciones como la selección del ele-
mento actual o el cambio entre la activación y desactivación.
Al pulsarlo, la visualización vuelve a la pantalla anterior.
*: En las pantallas en las que la pantalla se puede desplazar y se puede cambiar la
visualización, se muestran marcas para indicar la dirección de funcionamiento
(como y ).
Accionamientos relacionados con los instrumentos combinados
3
4
1
2
3
4

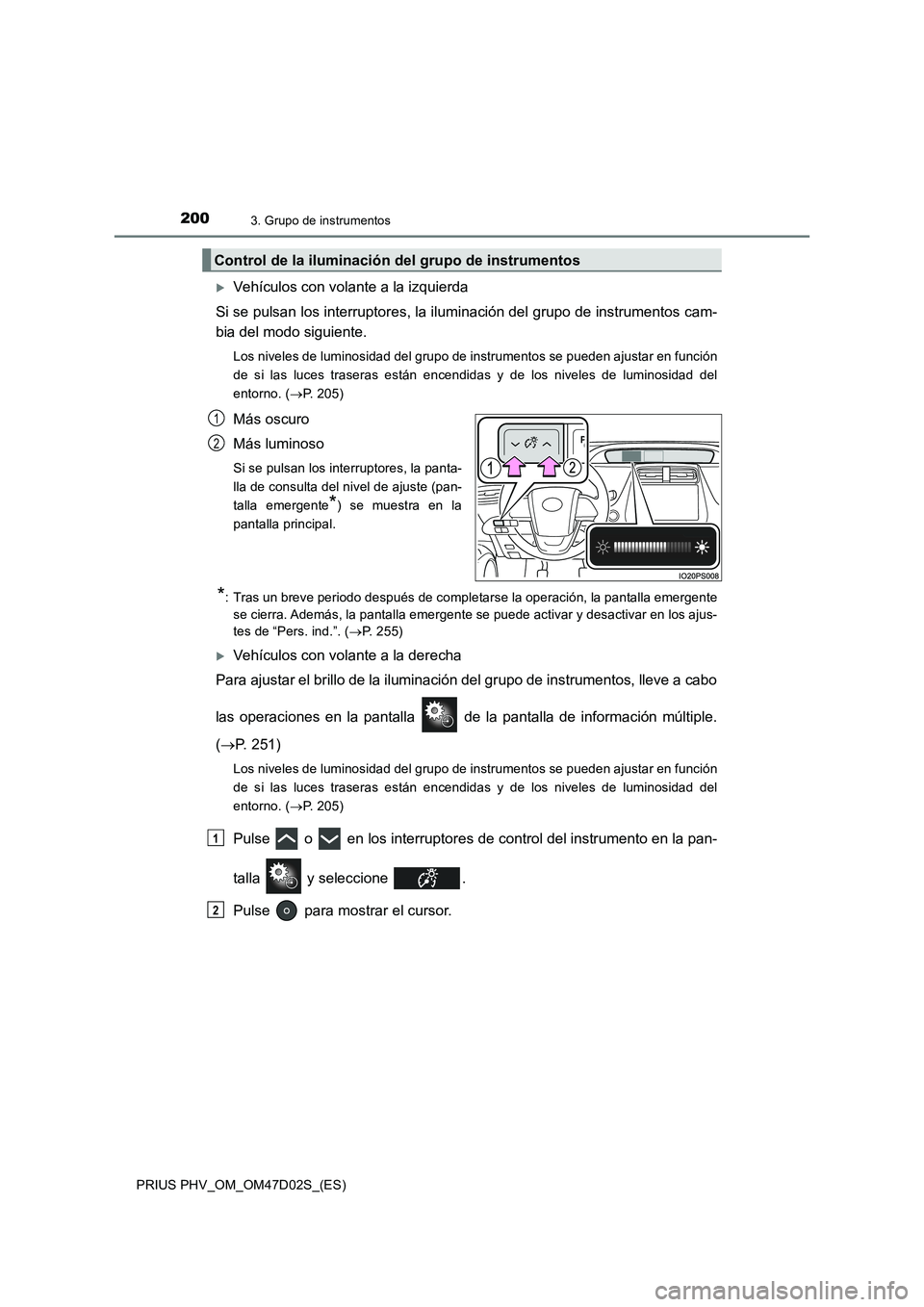

2003. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Vehículos con volante a la izquierda
Si se pulsan los interruptores, la iluminación del grupo de instrumentos cam-
bia del modo siguiente.
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 205)
Más oscuro
Más luminoso
Si se pulsan los interruptores, la panta-
lla de consulta del nivel de ajuste (pan-
talla emergente
*) se muestra en la
pantalla principal.
*: Tras un breve periodo después de completarse la operación, la pantalla emergente
se cierra. Además, la pantalla emergente se puede activar y desactivar en los ajus-
tes de “Pers. ind.”. (P. 255)
Vehículos con volante a la derecha
Para ajustar el brillo de la iluminación del grupo de instrumentos, lleve a cabo
las operaciones en la pantalla de la pantalla de información múltiple.
(P. 251)
Los niveles de luminosidad del grupo de instrumentos se pueden ajustar en función
de si las luces traseras están encendidas y de los niveles de luminosidad del
entorno. (P. 205)
Pulse o en los interruptores de control del instrumento en la pan-
talla y seleccione .
Pulse para mostrar el cursor.
Control de la iluminación del grupo de instrumentos
1
2
1
2
