Page 211 of 780

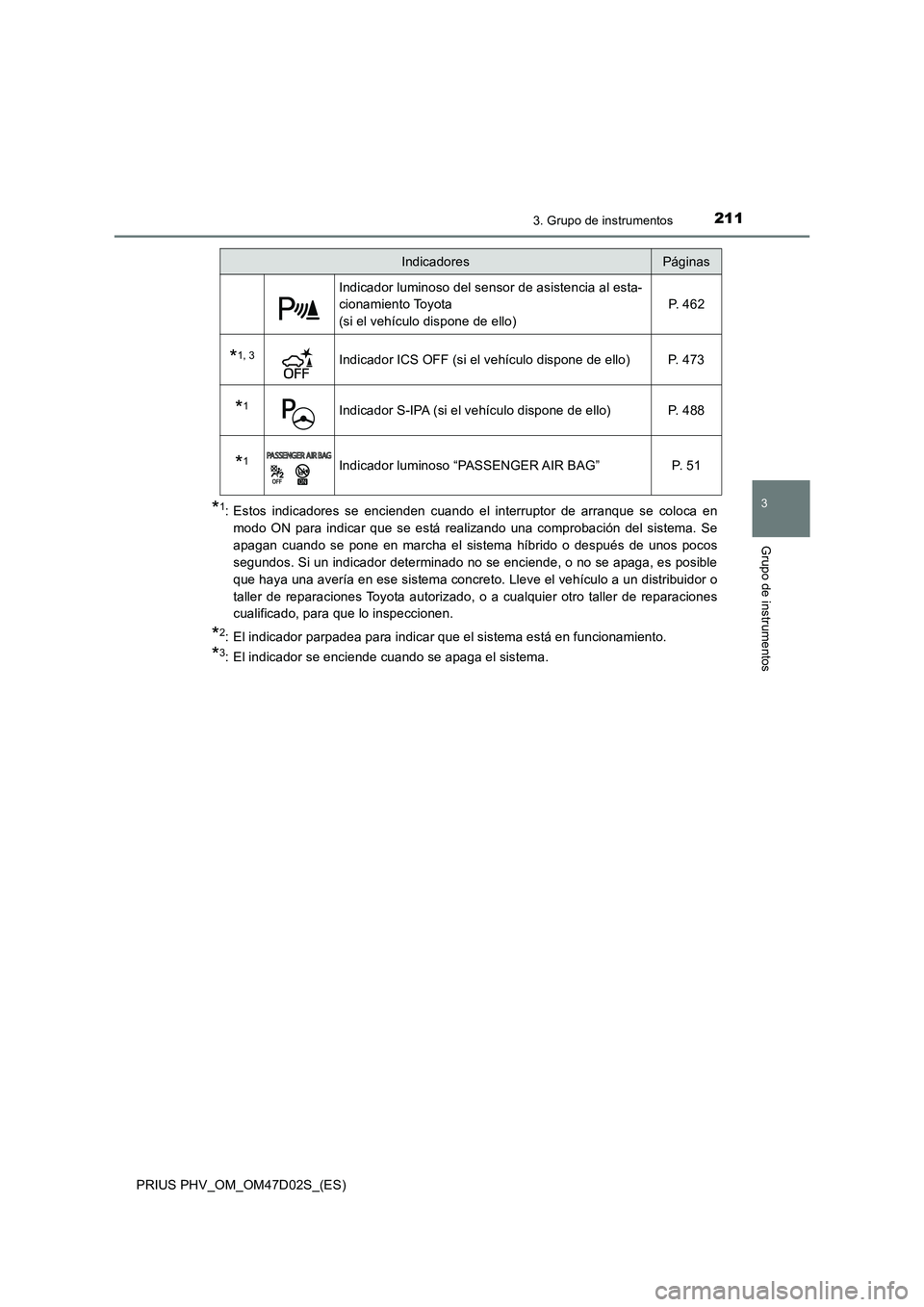

2113. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido o después de unos pocos
segundos. Si un indicador determinado no se enciende, o no se apaga, es posible
que haya una avería en ese sistema concreto. Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema.
Indicador luminoso del sensor de asistencia al esta-
cionamiento Toyota
(si el vehículo dispone de ello)
P. 4 6 2
*1, 3Indicador ICS OFF (si el vehículo dispone de ello) P. 473
*1Indicador S-IPA (si el vehículo dispone de ello) P. 488
*1Indicador luminoso “PASSENGER AIR BAG” P. 51
IndicadoresPáginas
Page 212 of 780

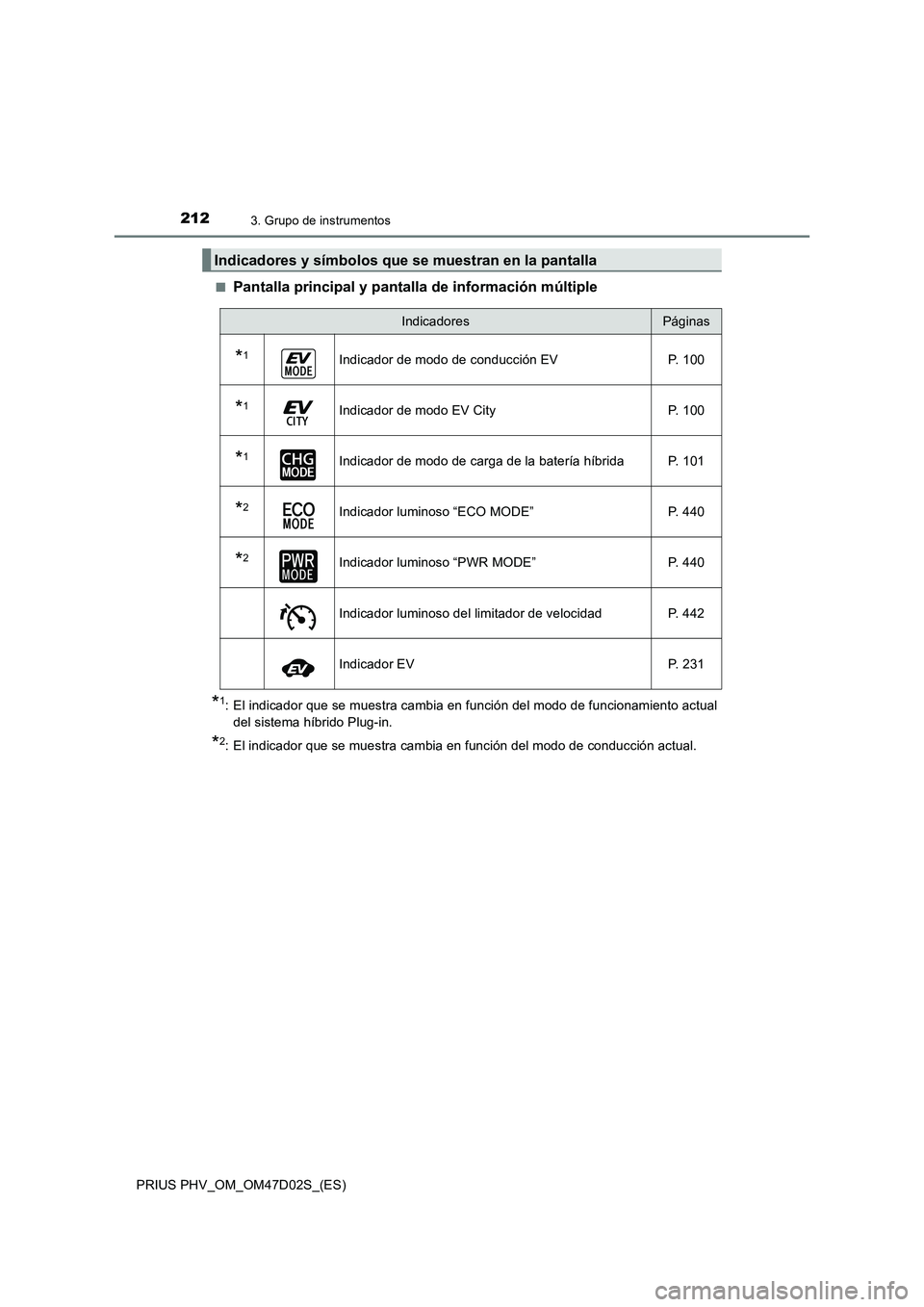

2123. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)■
Pantalla principal y pantalla de información múltiple
*1: El indicador que se muestra cambia en función del modo de funcionamiento actual
del sistema híbrido Plug-in.
*2: El indicador que se muestra cambia en función del modo de conducción actual.
Indicadores y símbolos que se muestran en la pantalla
IndicadoresPáginas
*1Indicador de modo de conducción EV P. 100
*1Indicador de modo EV City P. 100
*1Indicador de modo de carga de la batería híbrida P. 101
*2Indicador luminoso “ECO MODE” P. 440
*2Indicador luminoso “PWR MODE” P. 440
Indicador luminoso del limitador de velocidad P. 442
Indicador EV P. 231
Page 213 of 780

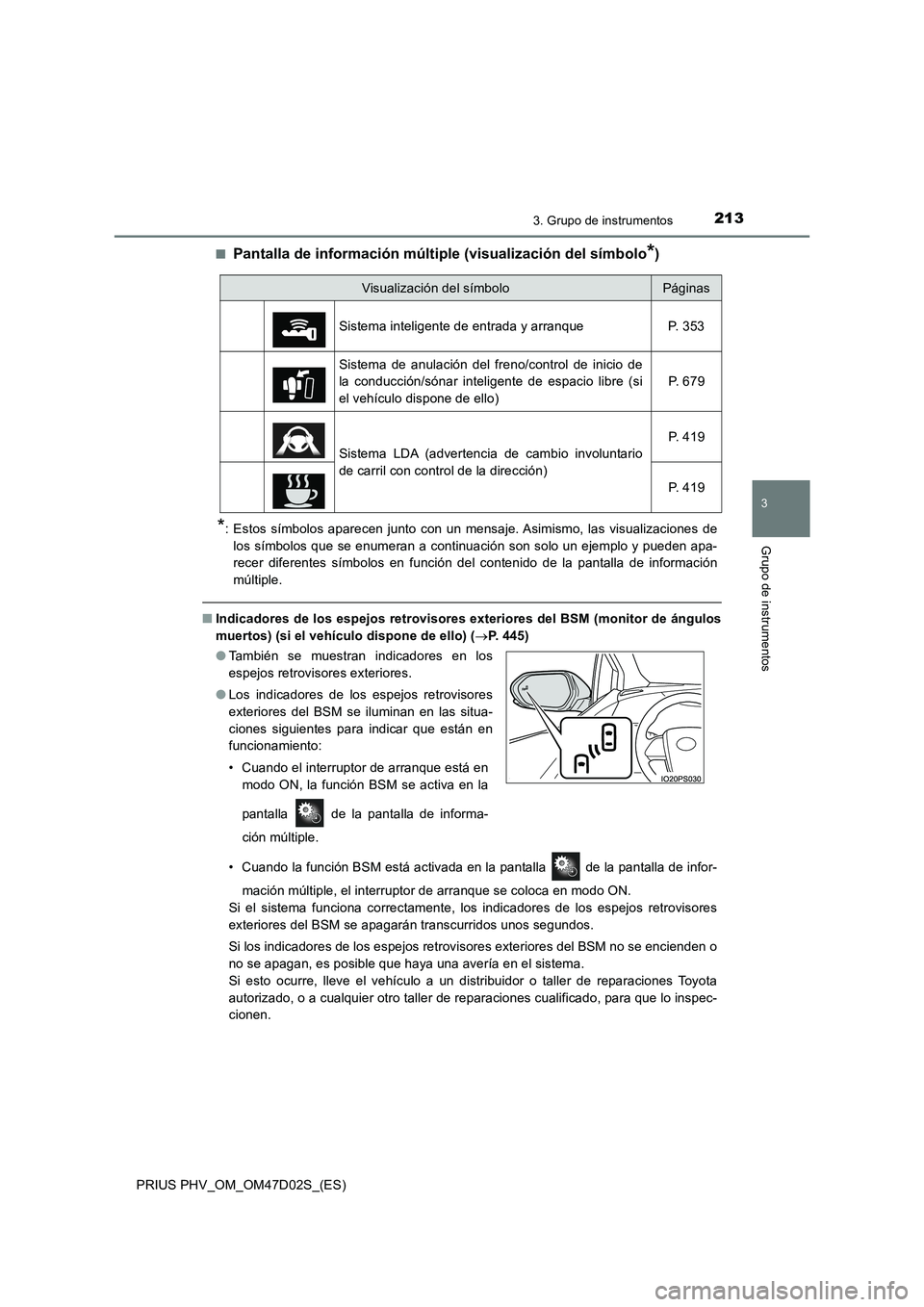

2133. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)■
Pantalla de información múltiple (visualización del símbolo*)
*: Estos símbolos aparecen junto con un mensaje. Asimismo, las visualizaciones de
los símbolos que se enumeran a continuación son solo un ejemplo y pueden apa-
recer diferentes símbolos en función del contenido de la pantalla de información
múltiple.
■Indicadores de los espejos retrovisores exteriores del BSM (monitor de ángulos
muertos) (si el vehículo dispone de ello) (P. 445)
• Cuando la función BSM está activada en la pantalla de la pantalla de infor-
mación múltiple, el interruptor de arranque se coloca en modo ON.
Si el sistema funciona correctamente, los indicadores de los espejos retrovisores
exteriores del BSM se apagarán transcurridos unos segundos.
Si los indicadores de los espejos retrovisores exteriores del BSM no se encienden o
no se apagan, es posible que haya una avería en el sistema.
Si esto ocurre, lleve el vehículo a un distribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspec-
cionen.
Visualización del símboloPáginas
Sistema inteligente de entrada y arranque P. 353
Sistema de anulación del freno/control de inicio de
la conducción/sónar inteligente de espacio libre (si
el vehículo dispone de ello)P. 6 7 9
Sistema LDA (advertencia de cambio involuntario
de carril con control de la dirección)P. 4 1 9
P. 4 1 9
●También se muestran indicadores en los
espejos retrovisores exteriores.
●Los indicadores de los espejos retrovisores
exteriores del BSM se iluminan en las situa-
ciones siguientes para indicar que están en
funcionamiento:
• Cuando el interruptor de arranque está en
modo ON, la función BSM se activa en la
pantalla de la pantalla de informa-
ción múltiple.
Page 214 of 780

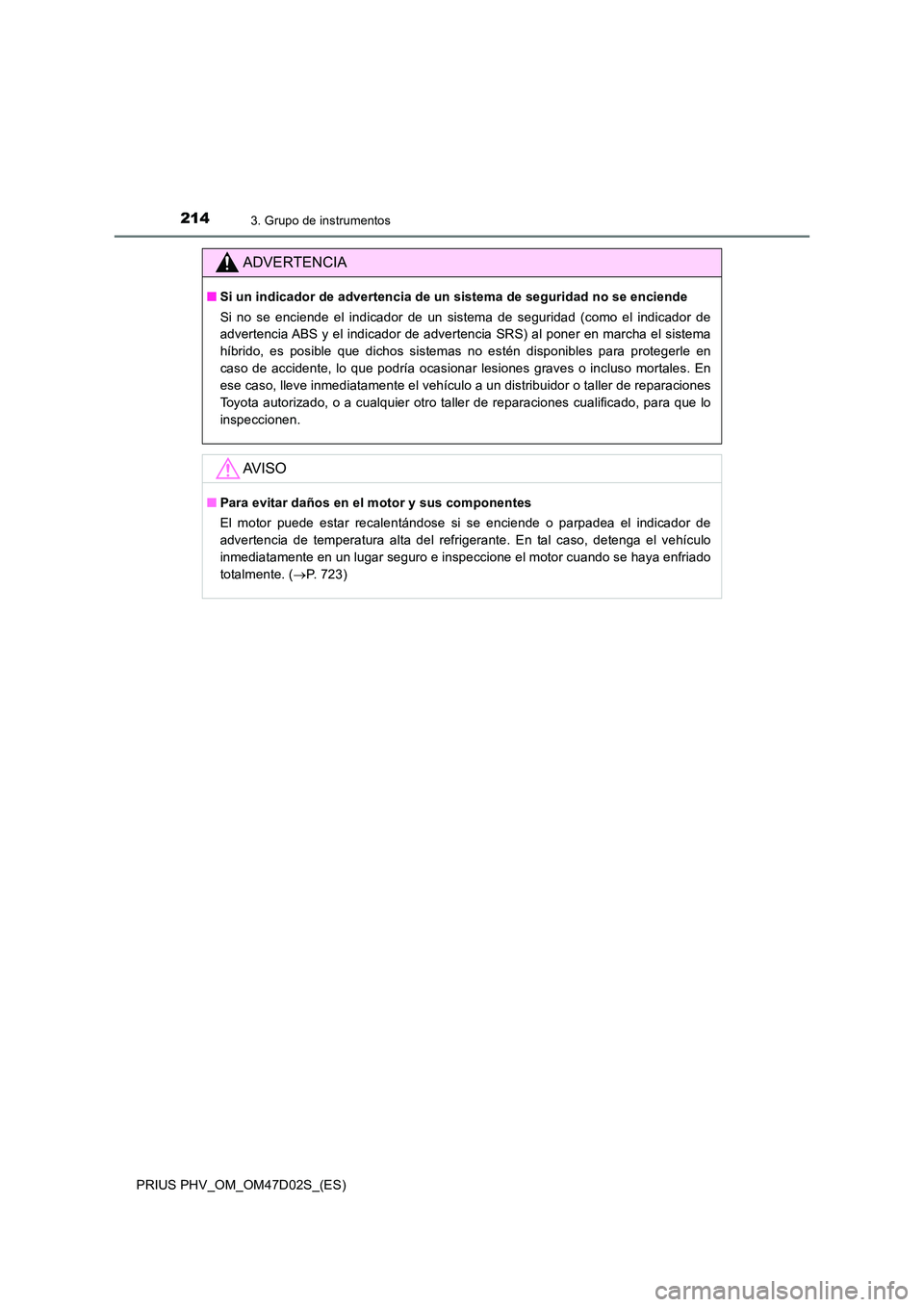

2143. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de un sistema de seguridad (como el indicador de
advertencia ABS y el indicador de advertencia SRS) al poner en marcha el sistema
híbrido, es posible que dichos sistemas no estén disponibles para protegerle en
caso de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En
ese caso, lleve inmediatamente el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.
AV I S O
■ Para evitar daños en el motor y sus componentes
El motor puede estar recalentándose si se enciende o parpadea el indicador de
advertencia de temperatura alta del refrigerante. En tal caso, detenga el vehículo
inmediatamente en un lugar seguro e inspeccione el motor cuando se haya enfriado
totalmente. ( P. 723)
Page 215 of 780

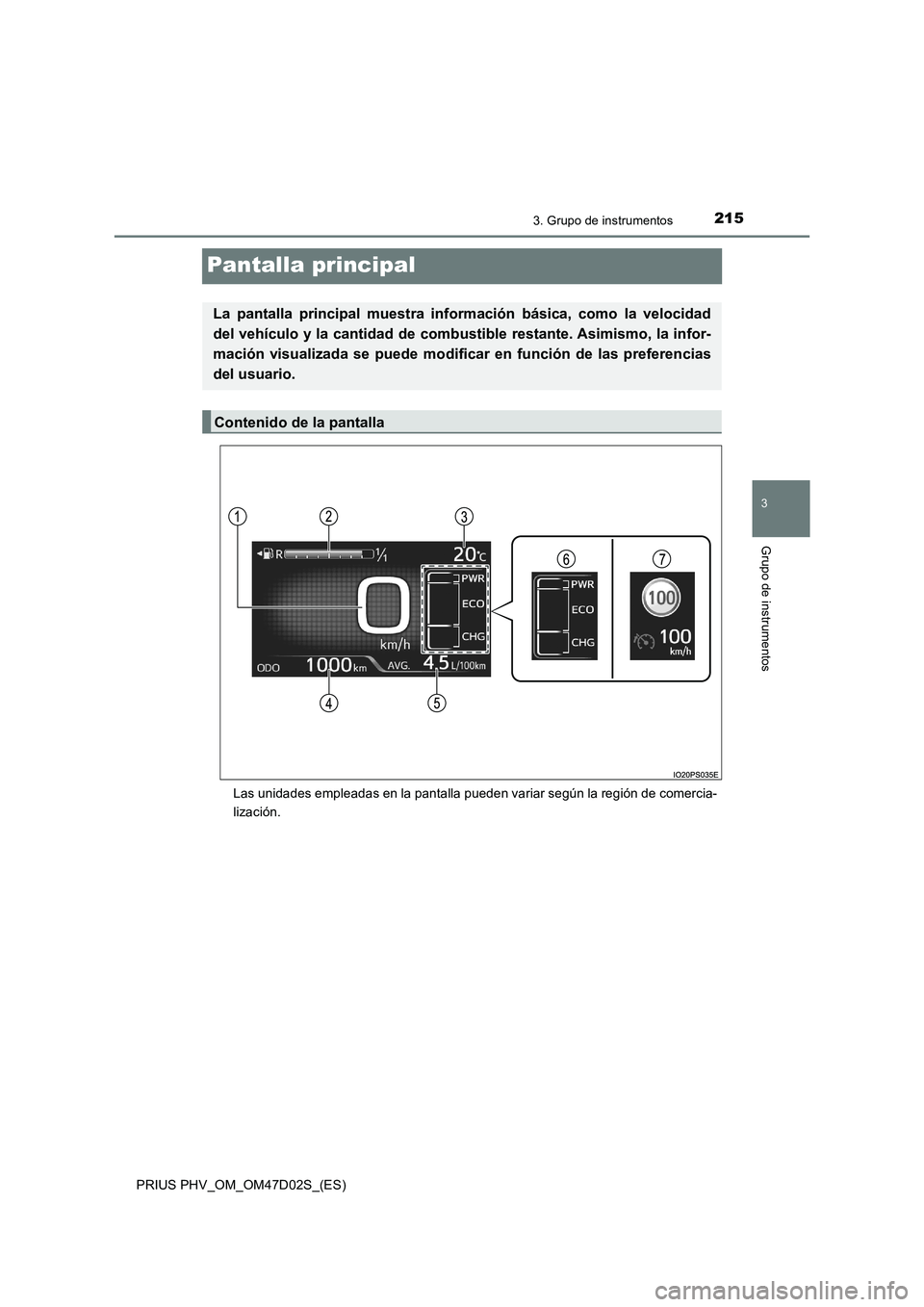

2153. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
3
Grupo de instrumentos
Pantalla principal
Las unidades empleadas en la pantalla pueden variar según la región de comercia-
lización.
La pantalla principal muestra información básica, como la velocidad
del vehículo y la cantidad de combustible restante. Asimismo, la infor-
mación visualizada se puede modificar en función de las preferencias
del usuario.
Contenido de la pantalla
Page 216 of 780

2163. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Veloc ímetro
Muestra la velocidad del vehículo
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Temperatura exterior
Muestra la temperatura exterior en el rango de -40 °C (-40 °F) a 50 °C (122 °F).
La visualización de la temperatura parpadea durante aproximadamente 10 segun-
dos cuando la temperatura exterior desciende hasta unos 3 °C (37 °F) o menos y, a
continuación, deja de parpadear.
Visualización del kilometraje (cuentakilómetros/cuentakilómetros parcia-
les/autonomía)
Se puede visualizar la autonomía posible que se calcula a partir del kilometraje y la
cantidad de combustible actual restante. (P. 217)
Visualización del consumo medio de combustible
Se puede mostrar el consumo medio de combustible y electricidad que está vincu-
lado con el contenido de la visualización del kilometraje. (P. 217)
Pantalla secundaria (si el sistema RSA y el limitador de velocidad están
desactivados)
Se puede visualizar información como el indicador del sistema híbrido y el con-
sumo de combustible actual. (P. 219)
Pantalla secundaria (si el sistema RSA y/o el limitador de velocidad están
activados)
Muestra información relacionada con el sistema RSA* o el limitador de velocidad.
(P. 420, 442)
*: Cuando la información del sistema RSA se muestra en la pantalla de la pan-
talla de información múltiple (P. 250), la información del sistema RSA no se
muestra en la pantalla secundaria.
1
2
3
4
5
6
7
Page 217 of 780

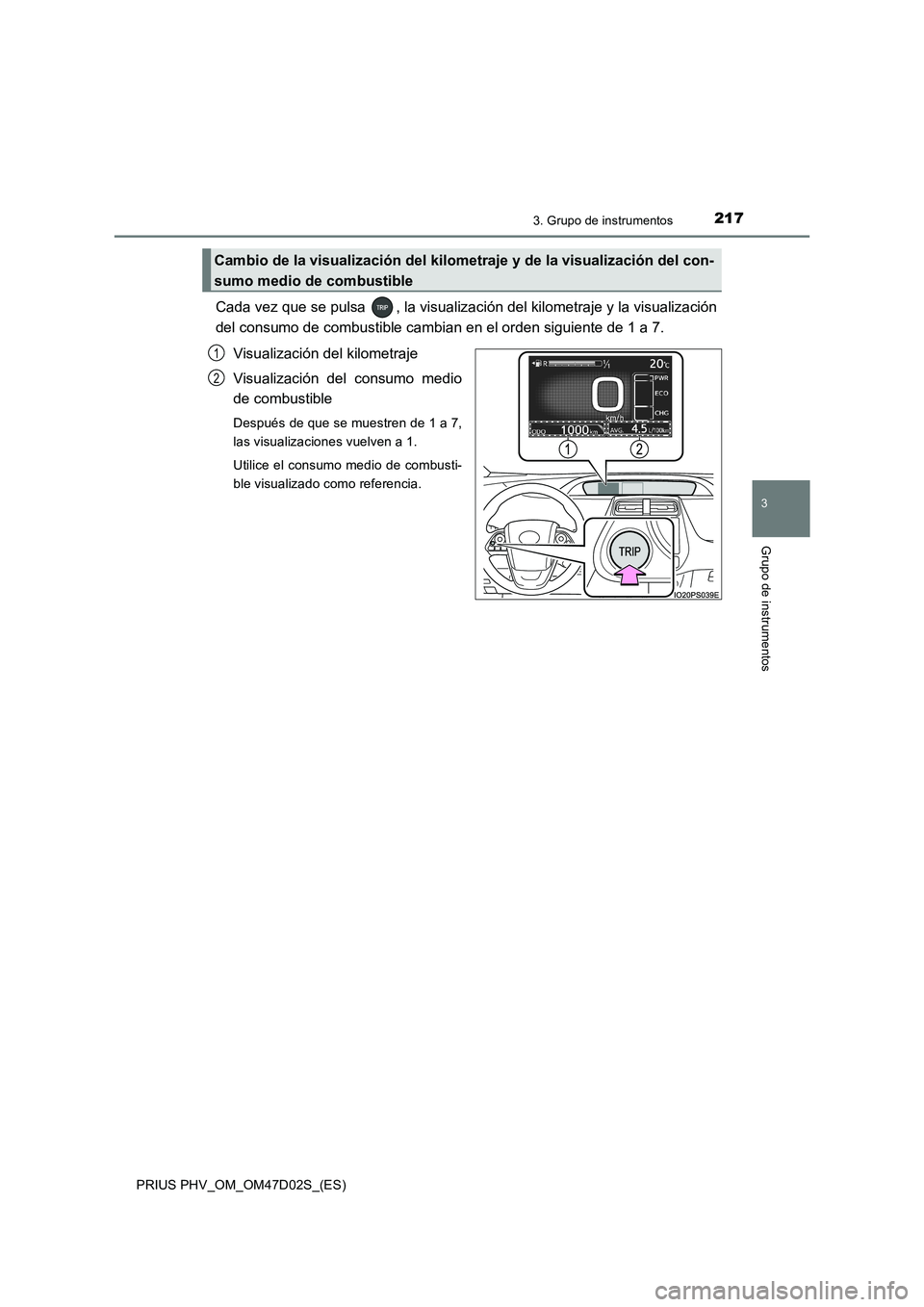

2173. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Cada vez que se pulsa , la visualización del kilometraje y la visualización
del consumo de combustible cambian en el orden siguiente de 1 a 7.
Visualización del kilometraje
Visualización del consumo medio
de combustible
Después de que se muestren de 1 a 7,
las visualizaciones vuelven a 1.
Utilice el consumo medio de combusti-
ble visualizado como referencia.
Cambio de la visualización del kilometraje y de la visualización del con-
sumo medio de combustible
1
2
Page 218 of 780

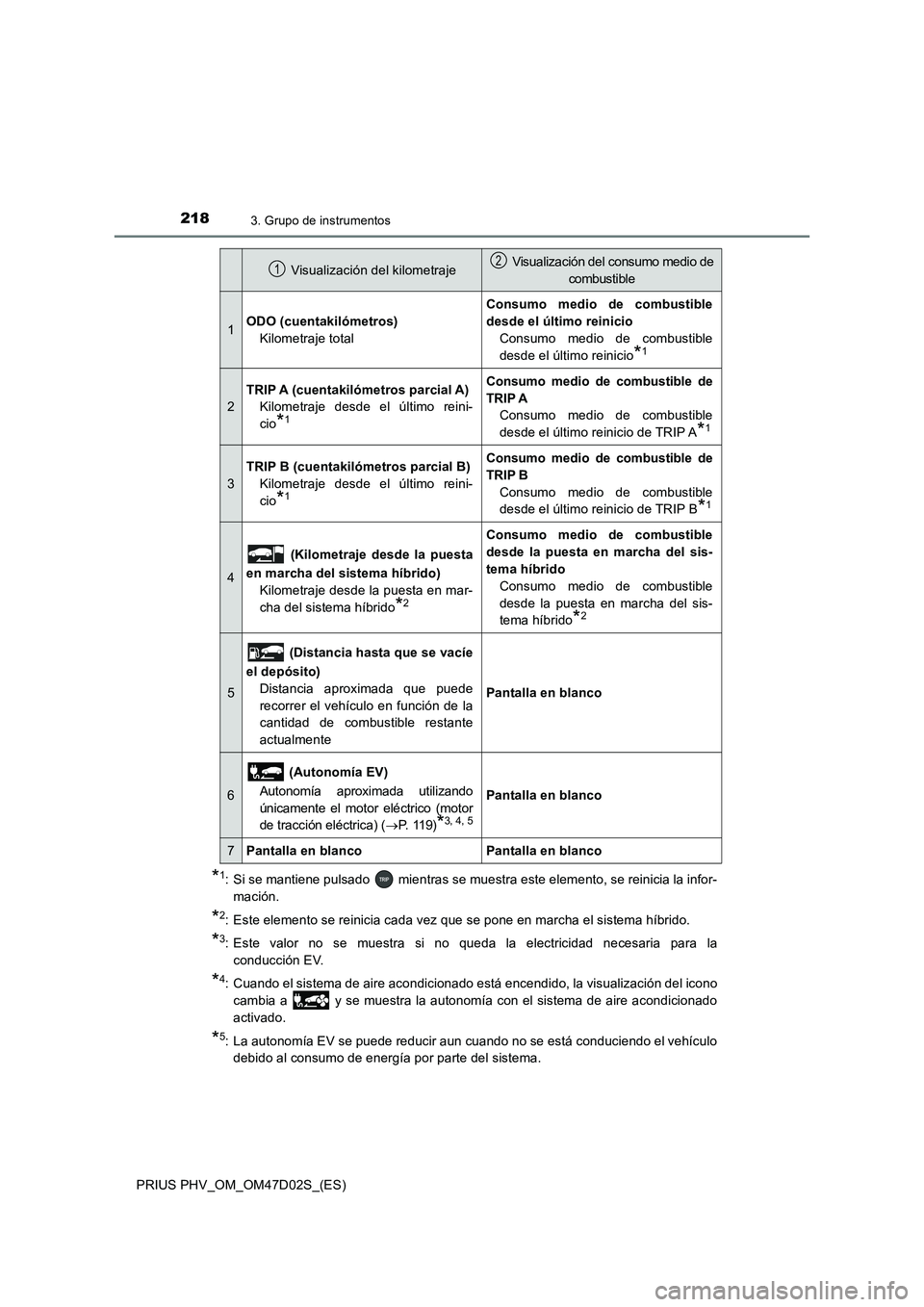

2183. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
*1: Si se mantiene pulsado mientras se muestra este elemento, se reinicia la infor-
mación.
*2: Este elemento se reinicia cada vez que se pone en marcha el sistema híbrido.
*3: Este valor no se muestra si no queda la electricidad necesaria para la
conducción EV.
*4: Cuando el sistema de aire acondicionado está encendido, la visualización del icono
cambia a y se muestra la autonomía con el sistema de aire acondicionado
activado.
*5: La autonomía EV se puede reducir aun cuando no se está conduciendo el vehículo
debido al consumo de energía por parte del sistema.
Visualización del kilometraje Visualización del consumo medio de
combustible
1ODO (cuentakilómetros)
Kilometraje total
Consumo medio de combustible
desde el último reinicio
Consumo medio de combustible
desde el último reinicio
*1
2
TRIP A (cuentakilómetros parcial A)
Kilometraje desde el último reini-
cio
*1
Consumo medio de combustible de
TRIP A
Consumo medio de combustible
desde el último reinicio de TRIP A
*1
3
TRIP B (cuentakilómetros parcial B)
Kilometraje desde el último reini-
cio
*1
Consumo medio de combustible de
TRIP B
Consumo medio de combustible
desde el último reinicio de TRIP B
*1
4
(Kilometraje desde la puesta
en marcha del sistema híbrido)
Kilometraje desde la puesta en mar-
cha del sistema híbrido
*2
Consumo medio de combustible
desde la puesta en marcha del sis-
tema híbrido
Consumo medio de combustible
desde la puesta en marcha del sis-
tema híbrido
*2
5
(Distancia hasta que se vacíe
el depósito)
Distancia aproximada que puede
recorrer el vehículo en función de la
cantidad de combustible restante
actualmente
Pantalla en blanco
6
(Autonomía EV)
Autonomía aproximada utilizando
únicamente el motor eléctrico (motor
de tracción eléctrica) (
P. 1 1 9 )*3, 4, 5
Pantalla en blanco
7Pantalla en blancoPantalla en blanco
12
Page 219 of 780

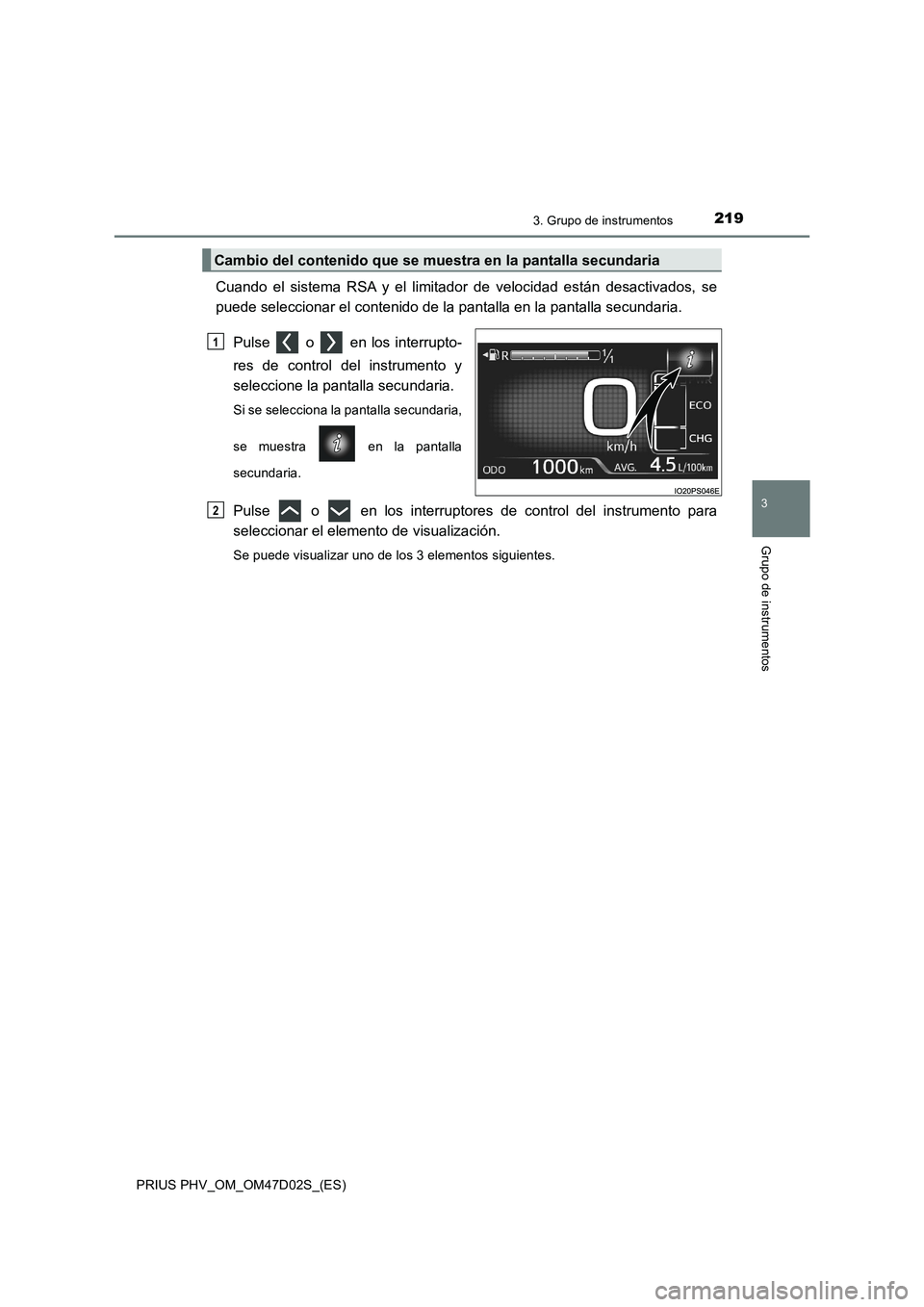

2193. Grupo de instrumentos
3
Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Cuando el sistema RSA y el limitador de velocidad están desactivados, se
puede seleccionar el contenido de la pantalla en la pantalla secundaria.
Pulse o en los interrupto-
res de control del instrumento y
seleccione la pantalla secundaria.
Si se selecciona la pantalla secundaria,
se muestra en la pantalla
secundaria.
Pulse o en los interruptores de control del instrumento para
seleccionar el elemento de visualización.
Se puede visualizar uno de los 3 elementos siguientes.
Cambio del contenido que se muestra en la pantalla secundaria
1
2
Page 220 of 780

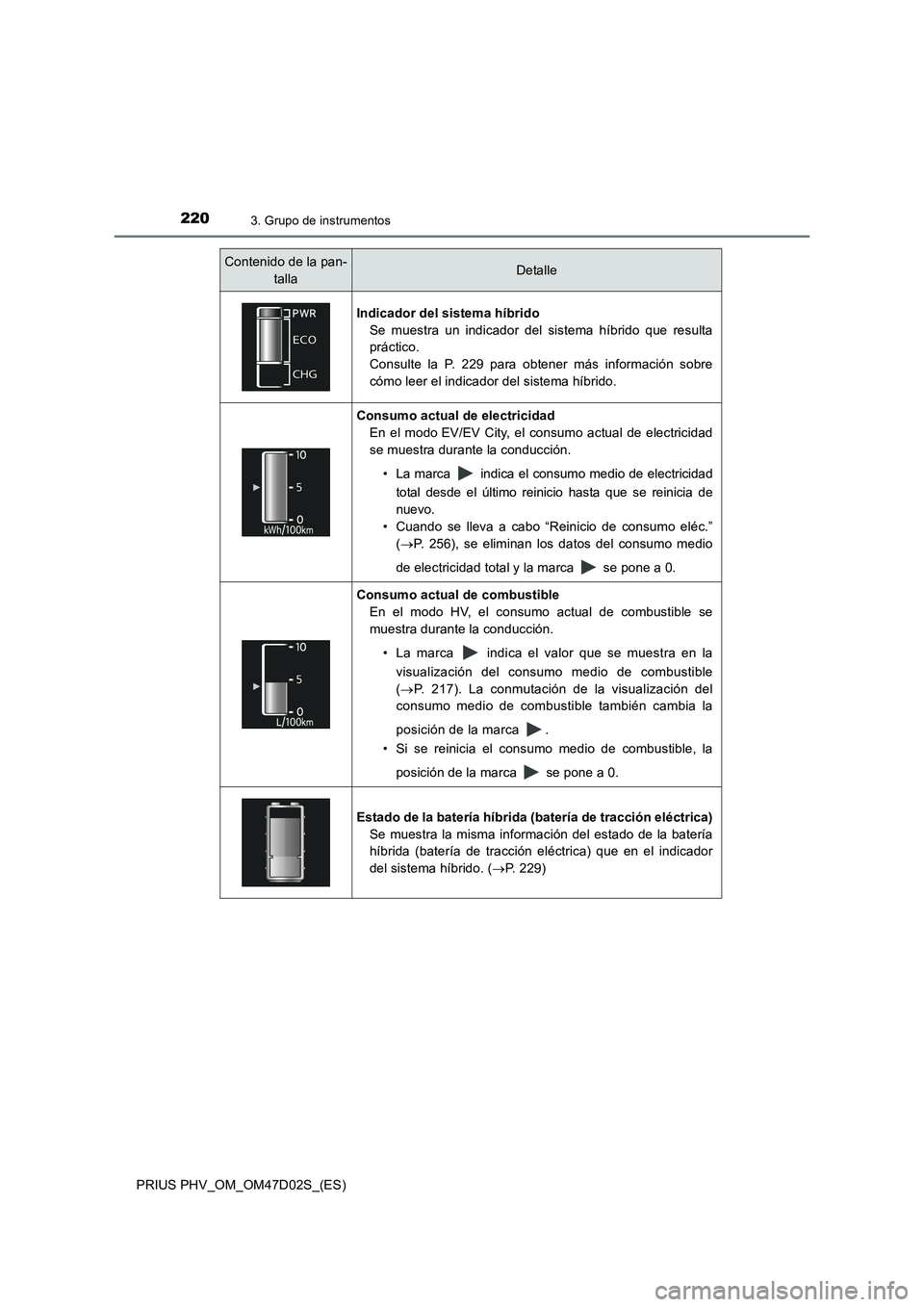

2203. Grupo de instrumentos
PRIUS PHV_OM_OM47D02S_(ES)
Contenido de la pan-
tallaDetalle
Indicador del sistema híbrido
Se muestra un indicador del sistema híbrido que resulta
práctico.
Consulte la P. 229 para obtener más información sobre
cómo leer el indicador del sistema híbrido.
Consumo actual de electricidad
En el modo EV/EV City, el consumo actual de electricidad
se muestra durante la conducción.
• La marca indica el consumo medio de electricidad
total desde el último reinicio hasta que se reinicia de
nuevo.
• Cuando se lleva a cabo “Reinicio de consumo eléc.”
(P. 256), se eliminan los datos del consumo medio
de electricidad total y la marca se pone a 0.
Consumo actual de combustible
En el modo HV, el consumo actual de combustible se
muestra durante la conducción.
• La marca indica el valor que se muestra en la
visualización del consumo medio de combustible
(P. 217). La conmutación de la visualización del
consumo medio de combustible también cambia la
posición de la marca .
• Si se reinicia el consumo medio de combustible, la
posición de la marca se pone a 0.
Estado de la batería híbrida (batería de tracción eléctrica)
Se muestra la misma información del estado de la batería
híbrida (batería de tracción eléctrica) que en el indicador
del sistema híbrido. (P. 229)
