TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

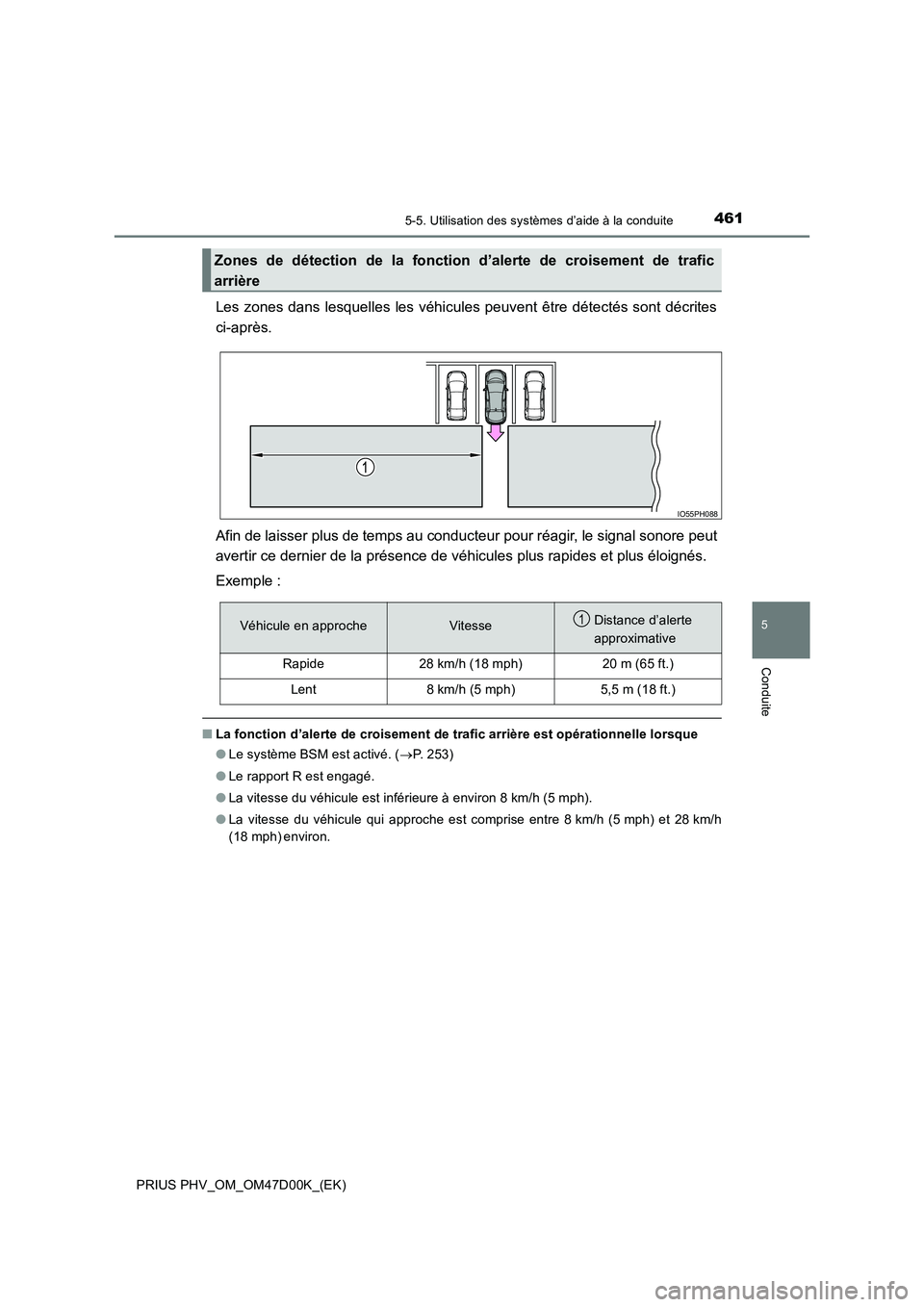

4615-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
Les zones dans lesquelles les véhicules peuvent être détectés sont décrites
ci-après.
Afin de laisser plus de temps au conducteur pour réagir, le signal sonore peut
avertir ce dernier de la présence de véhicules plus rapides et plus éloignés.
Exemple :
■ La fonction d’alerte de croisement de trafic arrière est opérationnelle lorsque
● Le système BSM est activé. (P. 253)
● Le rapport R est engagé.
● La vitesse du véhicule est inférieure à environ 8 km/h (5 mph).
● La vitesse du véhicule qui approche est comprise entre 8 km/h (5 mph) et 28 km/h
(18 mph) environ.
Zones de détection de la fonction d’alerte de croisement de trafic
arrière
IO55PH088
Véhicule en approcheVitesseDistance d’alerte
approximative
Rapide28 km/h (18 mph)20 m (65 ft.)
Lent8 km/h (5 mph)5,5 m (18 ft.)
1

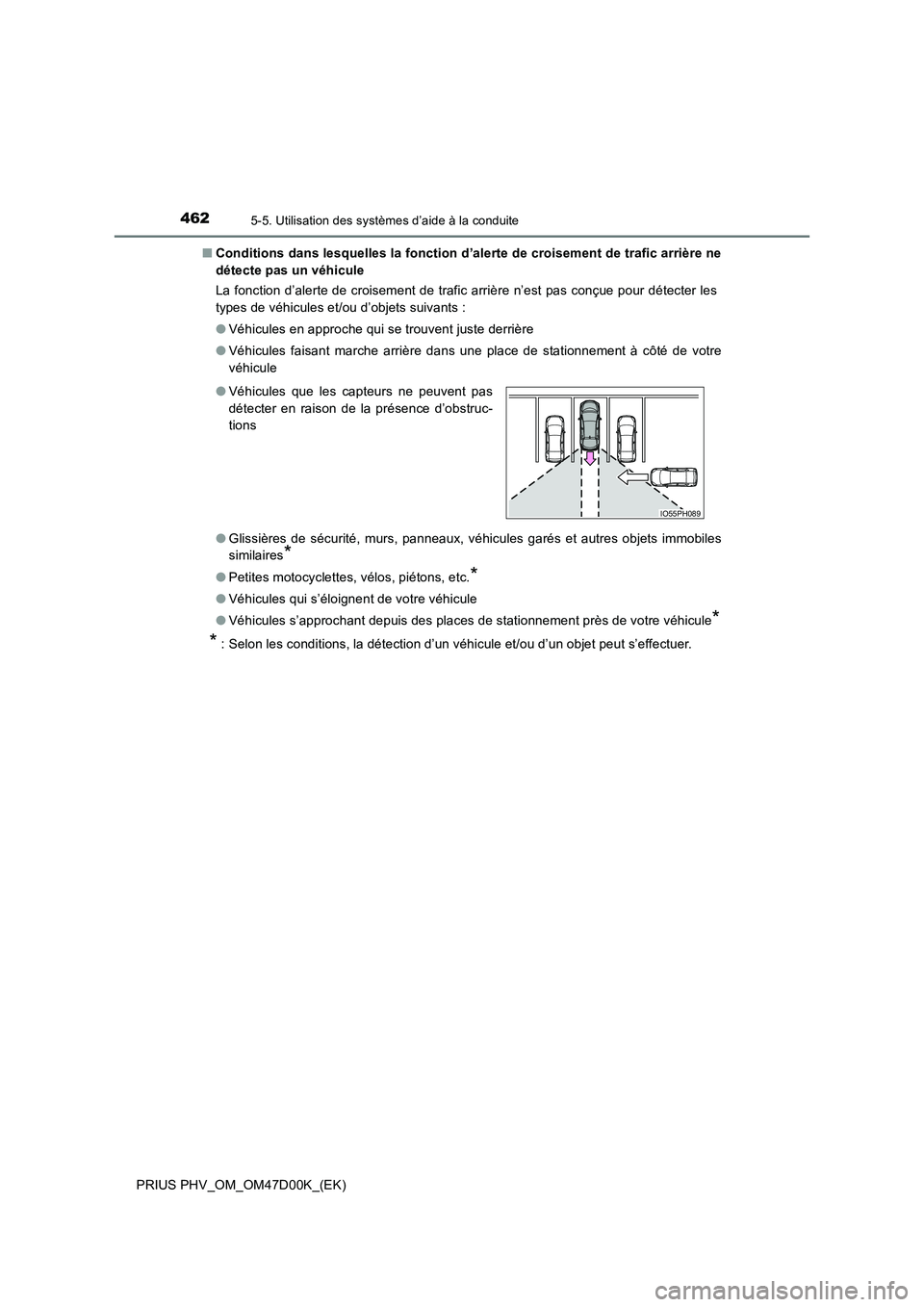

4625-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
■ Conditions dans lesquelles la fonction d’alerte de croisement de trafic arrière ne
détecte pas un véhicule
La fonction d’alerte de croisement de trafic arrière n’est pas conçue pour détecter les
types de véhicules et/ou d’objets suivants :
● Véhicules en approche qui se trouvent juste derrière
● Véhicules faisant marche arrière dans une place de stationnement à côté de votre
véhicule
● Glissières de sécurité, murs, panneaux, véhicules garés et autres objets immobiles
similaires*
● Petites motocyclettes, vélos, piétons, etc.*
●Véhicules qui s’éloignent de votre véhicule
● Véhicules s’approchant depuis des places de stationnement près de votre véhicule*
* : Selon les conditions, la détection d’un véhicule et/ou d’un objet peut s’effectuer.
● Véhicules que les capteurs ne peuvent pas
détecter en raison de la présence d’obstruc-
tions
IO55PH089

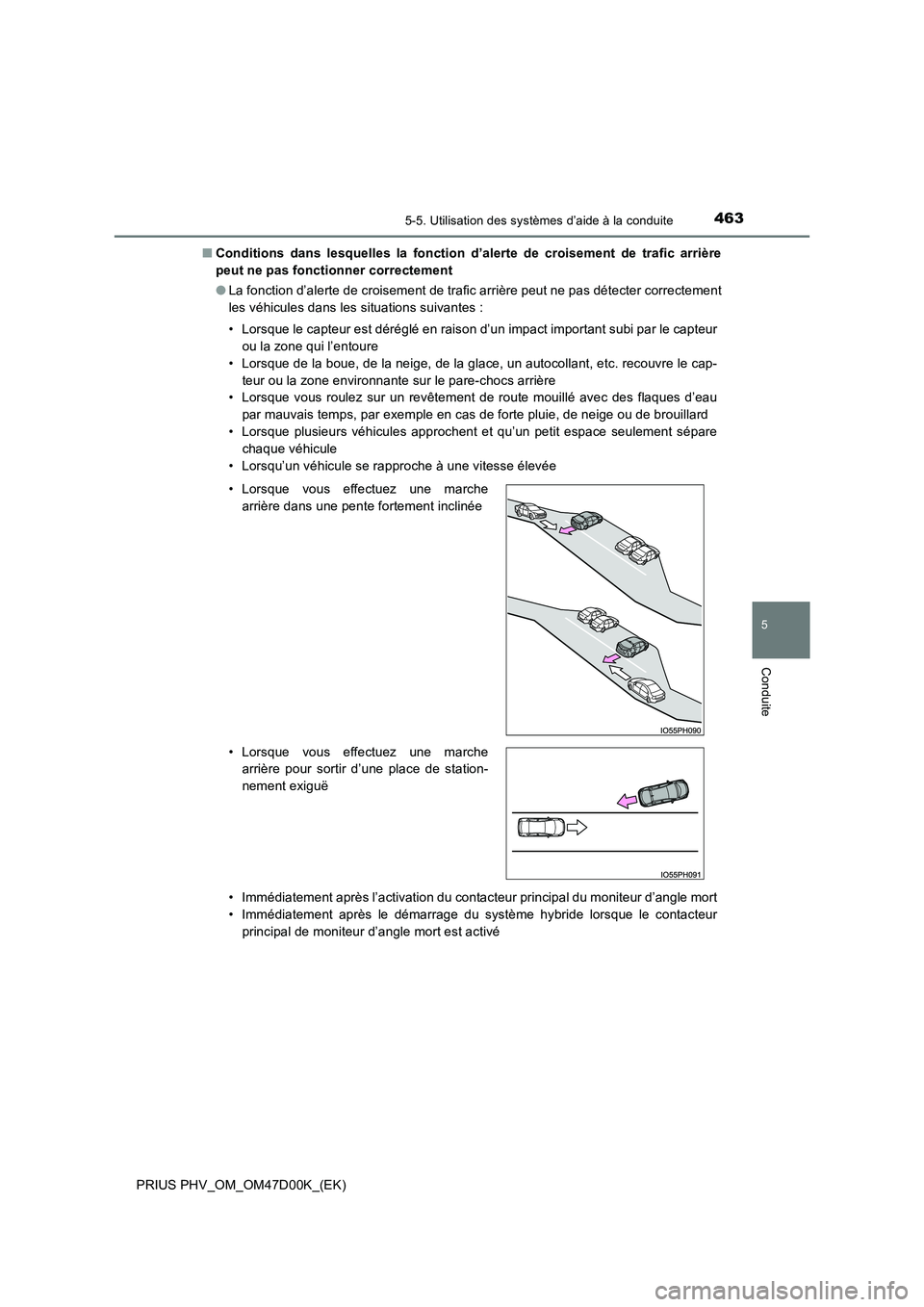

4635-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Conditions dans lesquelles la fonction d’alerte de croisement de trafic arrière
peut ne pas fonctionner correctement
● La fonction d’alerte de croisement de trafic arrière peut ne pas détecter correctement
les véhicules dans les situations suivantes :
• Lorsque le capteur est déréglé en raison d’un impact important subi par le capteur
ou la zone qui l’entoure
• Lorsque de la boue, de la neige, de la glace, un autocollant, etc. recouvre le cap-
teur ou la zone environnante sur le pare-chocs arrière
• Lorsque vous roulez sur un revêtement de route mouillé avec des flaques d’eau
par mauvais temps, par exemple en cas de forte pluie, de neige ou de brouillard
• Lorsque plusieurs véhicules approchent et qu’un petit espace seulement sépare
chaque véhicule
• Lorsqu’un véhicule se rapproche à une vitesse élevée
• Immédiatement après l’activation du contacteur principal du moniteur d’angle mort
• Immédiatement après le démarrage du système hybride lorsque le contacteur
principal de moniteur d’angle mort est activé
• Lorsque vous effectuez une marche
arrière dans une pente fortement inclinée
• Lorsque vous effectuez une marche
arrière pour sortir d’une place de station-
nement exiguë

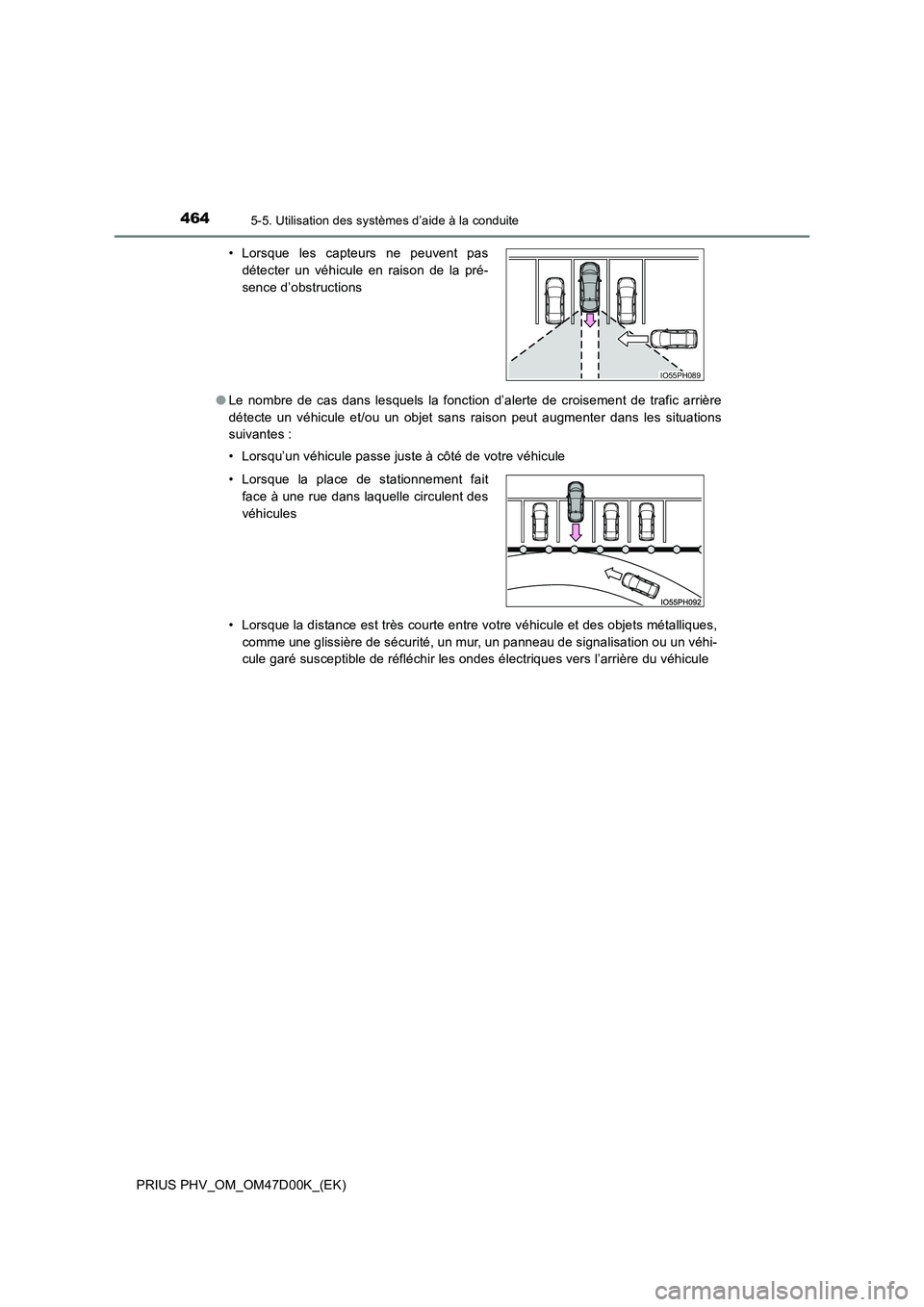

4645-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
● Le nombre de cas dans lesquels la fonction d’alerte de croisement de trafic arrière
détecte un véhicule et/ou un objet sans raison peut augmenter dans les situations
suivantes :
• Lorsqu’un véhicule passe juste à côté de votre véhicule
• Lorsque la distance est très courte entre votre véhicule et des objets métalliques,
comme une glissière de sécurité, un mur, un panneau de signalisation ou un véhi-
cule garé susceptible de réfléchir les ondes électriques vers l’arrière du véhicule
• Lorsque les capteurs ne peuvent pas
détecter un véhicule en raison de la pré-
sence d’obstructions
• Lorsque la place de stationnement fait
face à une rue dans laquelle circulent des
véhicules
IO55PH089

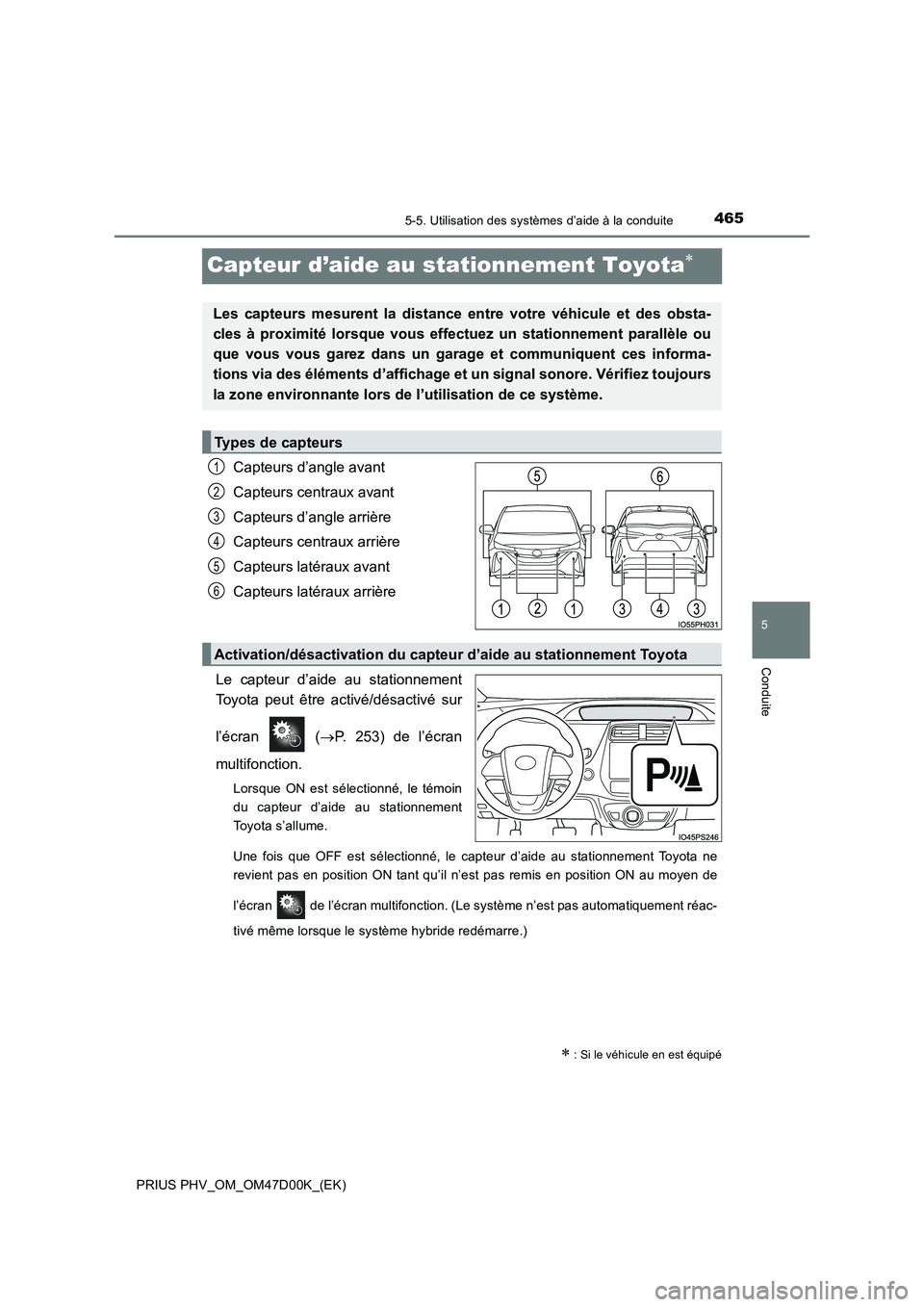

4655-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
Capteur d’aide au stationnement Toyota
Capteurs d’angle avant
Capteurs centraux avant
Capteurs d’angle arrière
Capteurs centraux arrière
Capteurs latéraux avant
Capteurs latéraux arrière
Le capteur d’aide au stationnement
Toyota peut être activé/désactivé sur
l’écran ( P. 253) de l’écran
multifonction.
Lorsque ON est sélectionné, le témoin
du capteur d’aide au stationnement
Toyota s’allume.
Une fois que OFF est sélectionné, le capteur d’aide au stationnement Toyota ne
revient pas en position ON tant qu’il n’est pas remis en position ON au moyen de
l’écran de l’écran multifonction. (Le système n’est pas automatiquement réac-
tivé même lorsque le système hybride redémarre.)
 : Si le véhicule en est équipé
Les capteurs mesurent la distance entre votre véhicule et des obsta-
cles à proximité lorsque vous effect uez un stationnement parallèle ou
que vous vous garez dans un garage et communiquent ces informa-
tions via des éléments d’affichage et un signal sonore. Vérifiez toujours
la zone environnante lors de l’utilisation de ce système.
Types de capteurs
1
2
3
4
5
6
Activation/désactivation du capteur d’aide au stationnement Toyota

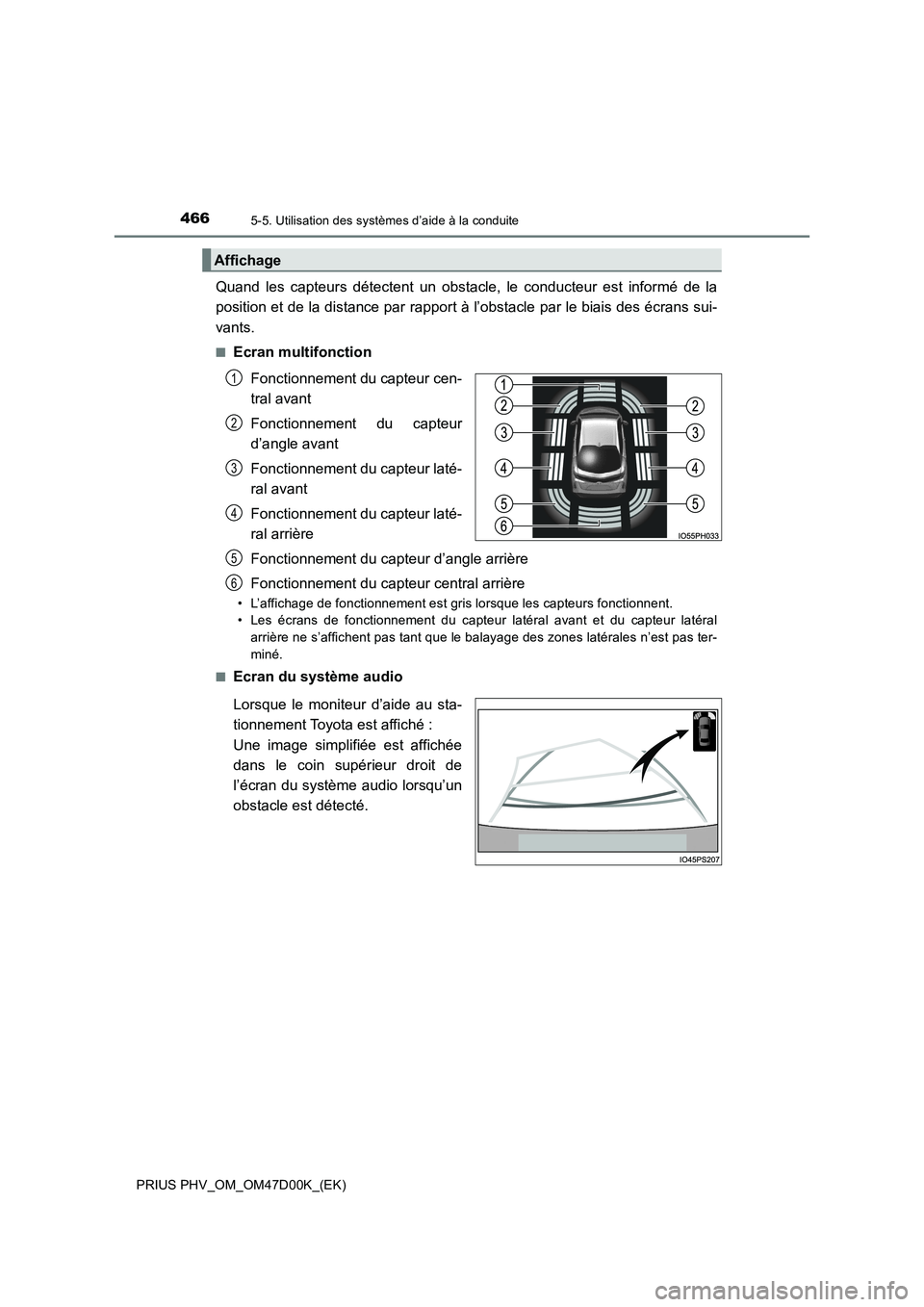

4665-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Quand les capteurs détectent un obstacle, le conducteur est informé de la
position et de la distance par rapport à l’obstacle par le biais des écrans sui-
vants.
■Ecran multifonction
Fonctionnement du capteur cen-
tral avant
Fonctionnement du capteur
d’angle avant
Fonctionnement du capteur laté-
ral avant
Fonctionnement du capteur laté-
ral arrière
Fonctionnement du capteur d’angle arrière
Fonctionnement du capteur central arrière
• L’affichage de fonctionnement est gris lorsque les capteurs fonctionnent.
• Les écrans de fonctionnement du capteur latéral avant et du capteur latéral
arrière ne s’affichent pas tant que le balayage des zones latérales n’est pas ter-
miné.
■
Ecran du système audio
Lorsque le moniteur d’aide au sta-
tionnement Toyota est affiché :
Une image simplifiée est affichée
dans le coin supérieur droit de
l’écran du système audio lorsqu’un
obstacle est détecté.
Affichage
1
2
3
4
5
6

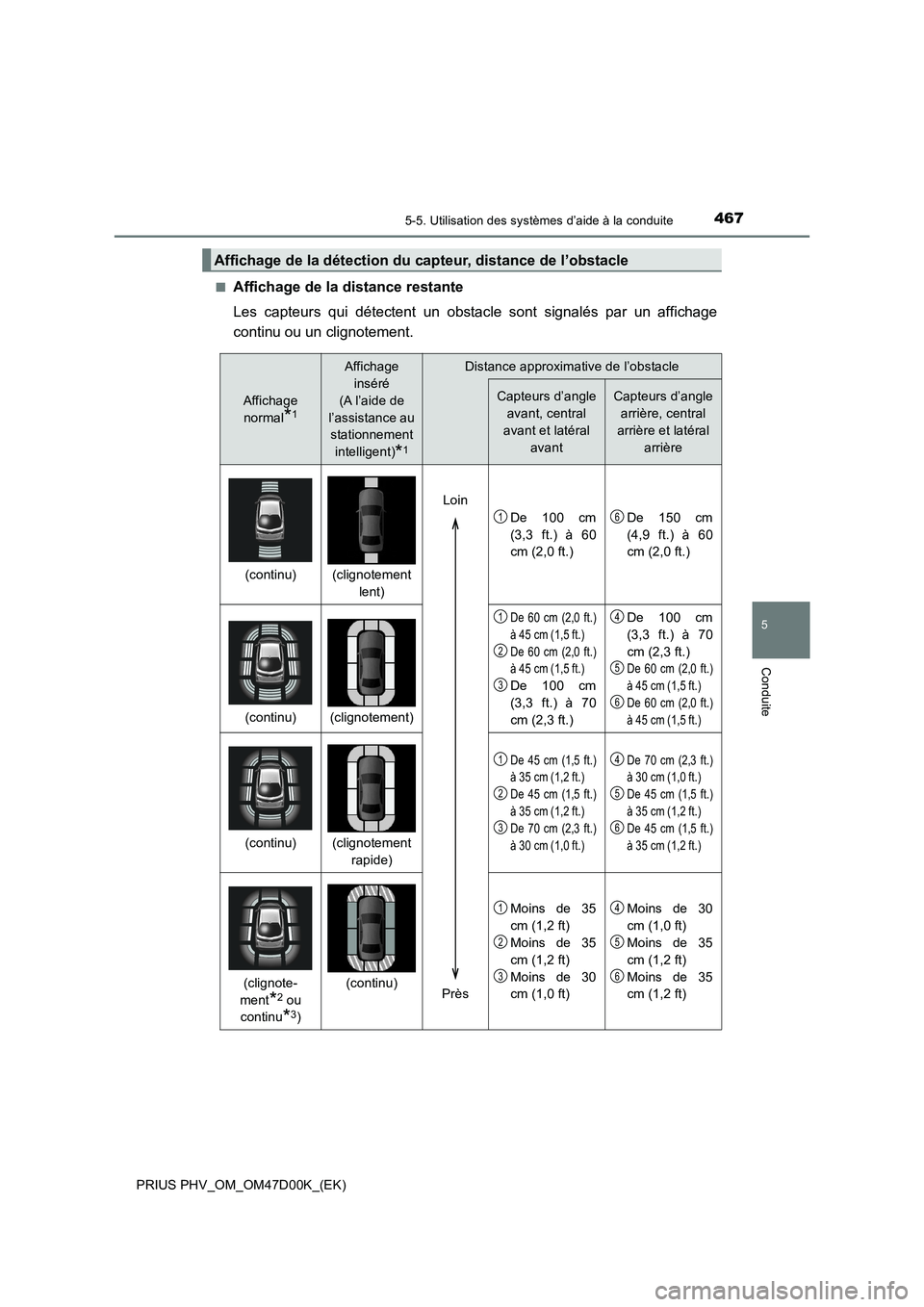

4675-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Affichage de la distance restante
Les capteurs qui détectent un obstacle sont signalés par un affichage
continu ou un clignotement.
Affichage de la détection du capteur, distance de l’obstacle
Affichage
normal*1
Affichage
inséré
(A l’aide de
l’assistance au
stationnement
intelligent)*1
Distance approximative de l’obstacle
Capteurs d’angle
avant, central
avant et latéral
avant
Capteurs d’angle
arrière, central
arrière et latéral
arrière
(continu) (clignotement
lent)
De 100 cm
(3,3 ft.) à 60
cm (2,0 ft.)
De 150 cm
(4,9 ft.) à 60
cm (2,0 ft.)
(continu)(clignotement)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 100 cm
(3,3 ft.) à 70
cm (2,3 ft.)
De 100 cm
(3,3 ft.) à 70
cm (2,3 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
De 60 cm (2,0 ft.)
à 45 cm (1,5 ft.)
(continu) (clignotement
rapide)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 70 cm (2,3 ft.)
à 30 cm (1,0 ft.)
De 70 cm (2,3 ft.)
à 30 cm (1,0 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
De 45 cm (1,5 ft.)
à 35 cm (1,2 ft.)
(clignote-
ment*2 ou
continu*3)
(continu)
Moins de 35
cm (1,2 ft)
Moins de 35
cm (1,2 ft)
Moins de 30
cm (1,0 ft)
Moins de 30
cm (1,0 ft)
Moins de 35
cm (1,2 ft)
Moins de 35
cm (1,2 ft)
Loin
Près
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6

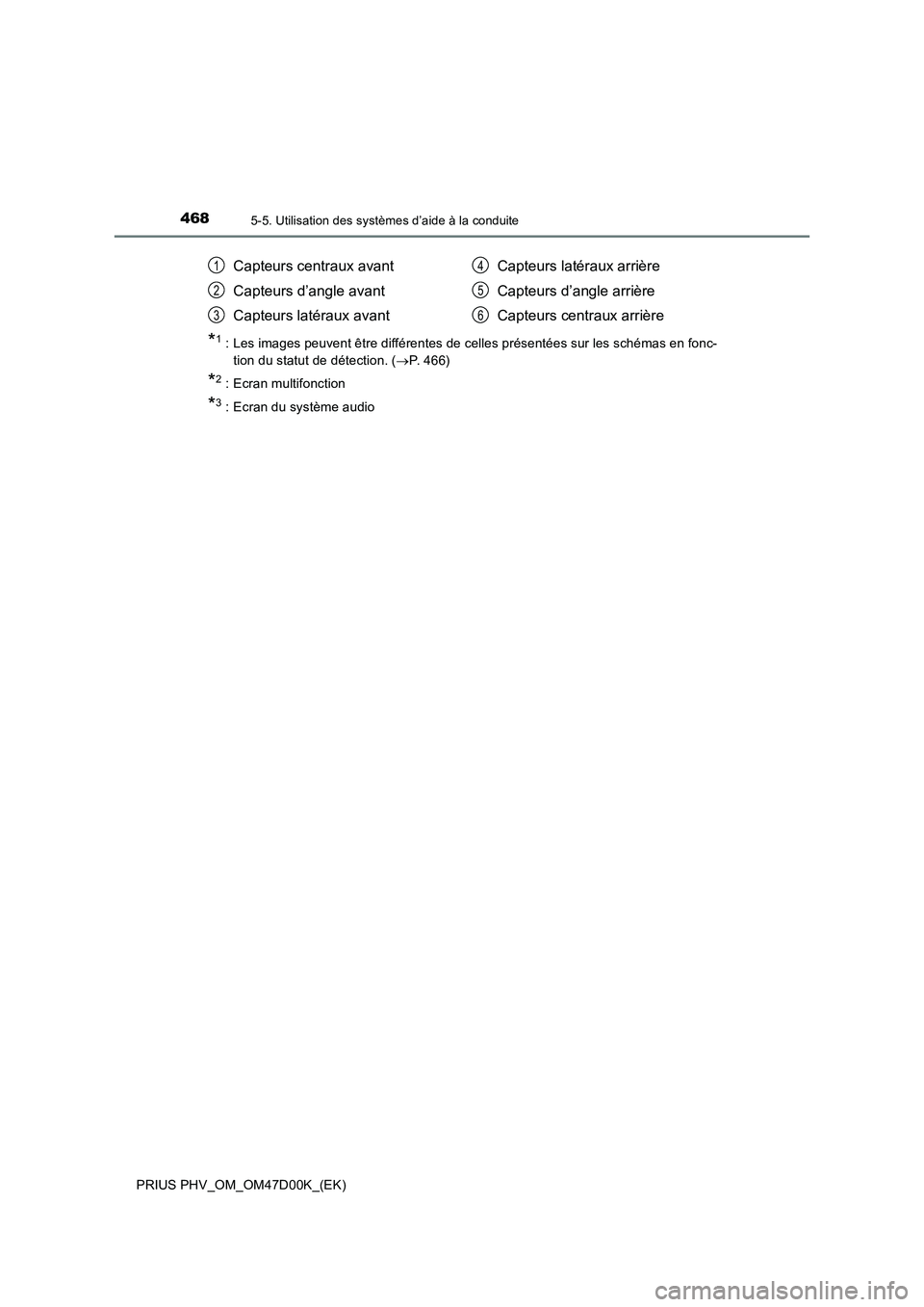

4685-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
*1 : Les images peuvent être différentes de celles présentées sur les schémas en fonc-
tion du statut de détection. (P. 4 6 6 )
*2 : Ecran multifonction
*3 : Ecran du système audio
Capteurs centraux avant
Capteurs d’angle avant
Capteurs latéraux avantCapteurs latéraux arrière
Capteurs d’angle arrière
Capteurs centraux arrière1
2
3
4
5
6

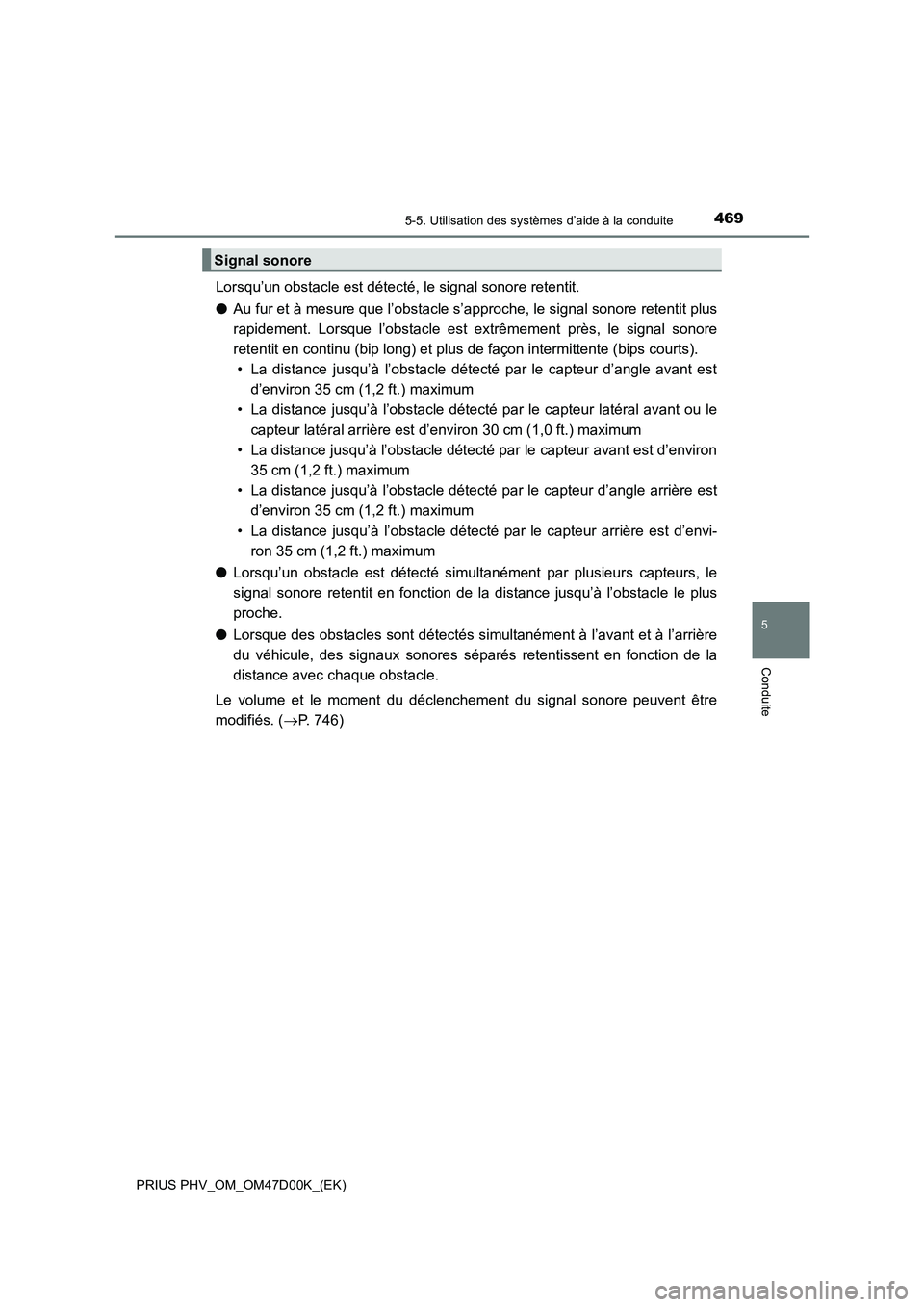

4695-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
Lorsqu’un obstacle est détecté, le signal sonore retentit.
●Au fur et à mesure que l’obstacle s’approche, le signal sonore retentit plus
rapidement. Lorsque l’obstacle est extrêmement près, le signal sonore
retentit en continu (bip long) et plus de façon intermittente (bips courts).
• La distance jusqu’à l’obstacle détecté par le capteur d’angle avant est
d’environ 35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur latéral avant ou le
capteur latéral arrière est d’environ 30 cm (1,0 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur avant est d’environ
35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur d’angle arrière est
d’environ 35 cm (1,2 ft.) maximum
• La distance jusqu’à l’obstacle détecté par le capteur arrière est d’envi-
ron 35 cm (1,2 ft.) maximum
●Lorsqu’un obstacle est détecté simultanément par plusieurs capteurs, le
signal sonore retentit en fonction de la distance jusqu’à l’obstacle le plus
proche.
●Lorsque des obstacles sont détectés simultanément à l’avant et à l’arrière
du véhicule, des signaux sonores séparés retentissent en fonction de la
distance avec chaque obstacle.
Le volume et le moment du déclenchement du signal sonore peuvent être
modifiés. (P. 746)
Signal sonore

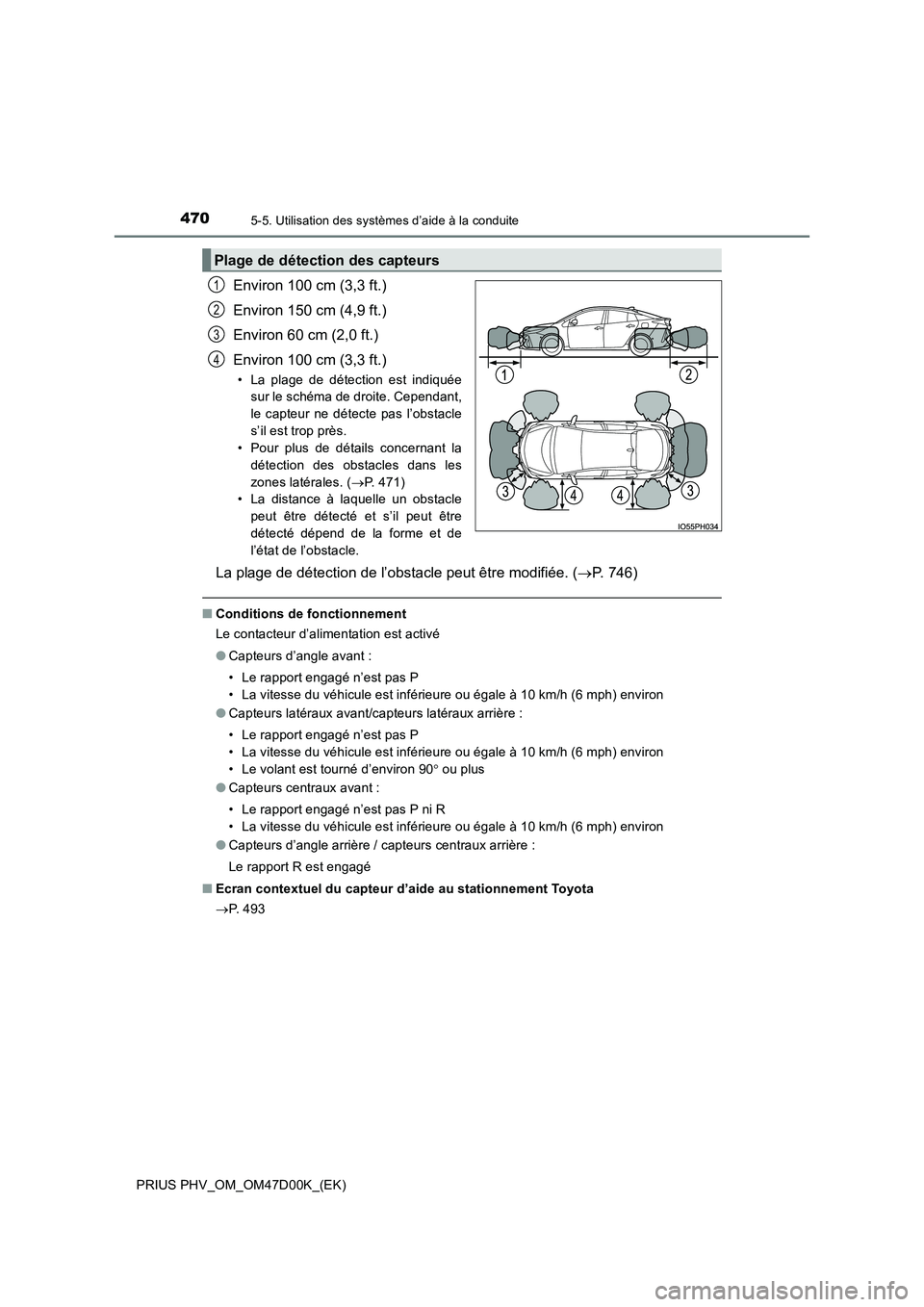

4705-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Environ 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Environ 100 cm (3,3 ft.)
• La plage de détection est indiquée
sur le schéma de droite. Cependant,
le capteur ne détecte pas l’obstacle
s’il est trop près.
• Pour plus de détails concernant la
détection des obstacles dans les
zones latérales. ( P. 471)
• La distance à laquelle un obstacle
peut être détecté et s’il peut être
détecté dépend de la forme et de
l’état de l’obstacle.
La plage de détection de l’obstacle peut être modifiée. ( P. 746)
■Conditions de fonctionnement
Le contacteur d’alimentation est activé
● Capteurs d’angle avant :
• Le rapport engagé n’est pas P
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
● Capteurs latéraux avant/capteurs latéraux arrière :
• Le rapport engagé n’est pas P
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
• Le volant est tourné d’environ 90  ou plus
● Capteurs centraux avant :
• Le rapport engagé n’est pas P ni R
• La vitesse du véhicule est inférieure ou égale à 10 km/h (6 mph) environ
● Capteurs d’angle arrière / capteurs centraux arrière :
Le rapport R est engagé
■ Ecran contextuel du capteur d’aide au stationnement Toyota
 P. 4 9 3
Plage de détection des capteurs
1
2
3
4
