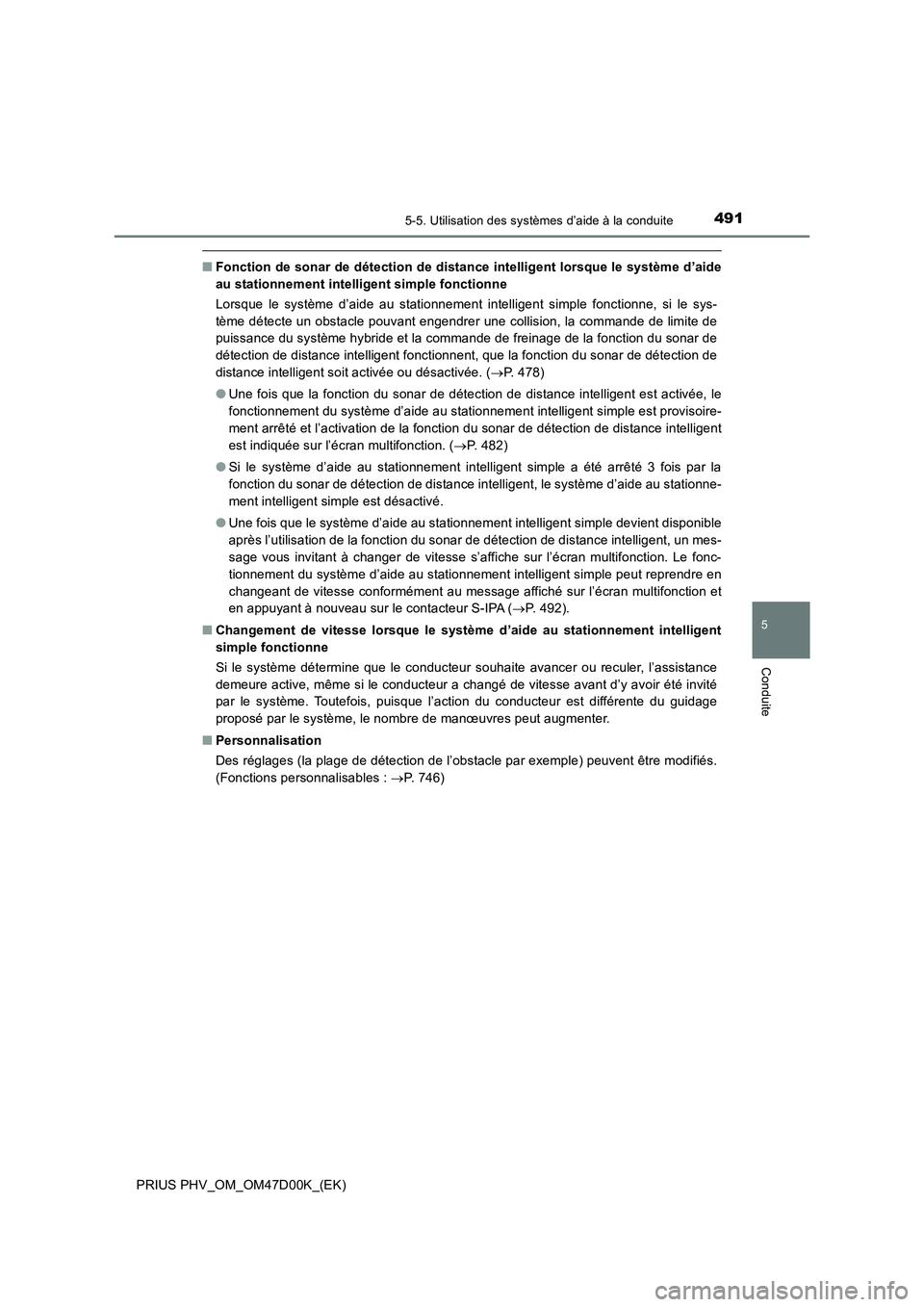

TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

4915-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Fonction de sonar de détection de distance intelligent lorsque le système d’aide
au stationnement intelligent simple fonctionne
Lorsque le système d’aide au stationnement intelligent simple fonctionne, si le sys-
tème détecte un obstacle pouvant engendrer une collision, la commande de limite de
puissance du système hybride et la commande de freinage de la fonction du sonar de
détection de distance intelligent fonctionnent, que la fonction du sonar de détection de
distance intelligent soit activée ou désactivée. (P. 478)
●Une fois que la fonction du sonar de détection de distance intelligent est activée, le
fonctionnement du système d’aide au stationnement intelligent simple est provisoire-
ment arrêté et l’activation de la fonction du sonar de détection de distance intelligent
est indiquée sur l’écran multifonction. (P. 482)
●Si le système d’aide au stationnement intelligent simple a été arrêté 3 fois par la
fonction du sonar de détection de distance intelligent, le système d’aide au stationne-
ment intelligent simple est désactivé.
●Une fois que le système d’aide au stationnement intelligent simple devient disponible
après l’utilisation de la fonction du sonar de détection de distance intelligent, un mes-
sage vous invitant à changer de vitesse s’affiche sur l’écran multifonction. Le fonc-
tionnement du système d’aide au stationnement intelligent simple peut reprendre en
changeant de vitesse conformément au message affiché sur l’écran multifonction et
en appuyant à nouveau sur le contacteur S-IPA (P. 492).
■Changement de vitesse lorsque le système d’aide au stationnement intelligent
simple fonctionne
Si le système détermine que le conducteur souhaite avancer ou reculer, l’assistance
demeure active, même si le conducteur a changé de vitesse avant d’y avoir été invité
par le système. Toutefois, puisque l’action du conducteur est différente du guidage
proposé par le système, le nombre de manœuvres peut augmenter.
■Personnalisation
Des réglages (la plage de détection de l’obstacle par exemple) peuvent être modifiés.
(Fonctions personnalisables : P. 746)

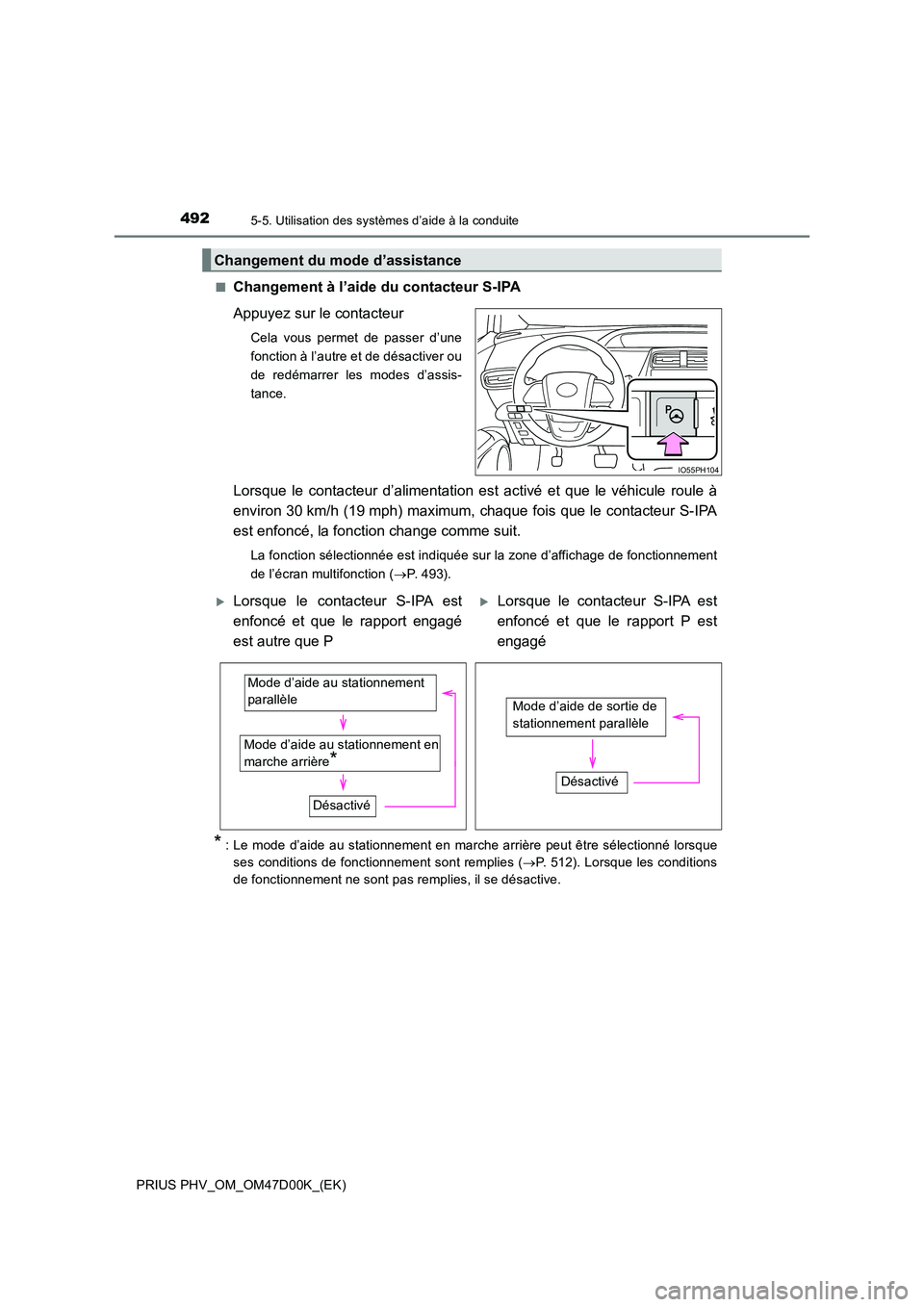

4925-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
■Changement à l’aide du contacteur S-IPA
Appuyez sur le contacteur
Cela vous permet de passer d’une
fonction à l’autre et de désactiver ou
de redémarrer les modes d’assis-
tance.
Lorsque le contacteur d’alimentation est activé et que le véhicule roule à
environ 30 km/h (19 mph) maximum, chaque fois que le contacteur S-IPA
est enfoncé, la fonction change comme suit.
La fonction sélectionnée est indiquée sur la zone d’affichage de fonctionnement
de l’écran multifonction ( P. 4 9 3 ) .
* : Le mode d’aide au stationnement en marche arrière peut être sélectionné lorsque
ses conditions de fonctionnement sont remplies ( P. 512). Lorsque les conditions
de fonctionnement ne sont pas remplies, il se désactive.
Changement du mode d’assistance
IO55PH104
Lorsque le contacteur S-IPA est
enfoncé et que le rapport engagé
est autre que P
Lorsque le contacteur S-IPA est
enfoncé et que le rapport P est
engagé
Mode d’aide au stationnement en
marche arrière*
Mode d’aide au stationnement
parallèle
Désactivé
Mode d’aide de sortie de
stationnement parallèle
Désactivé

4935-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite

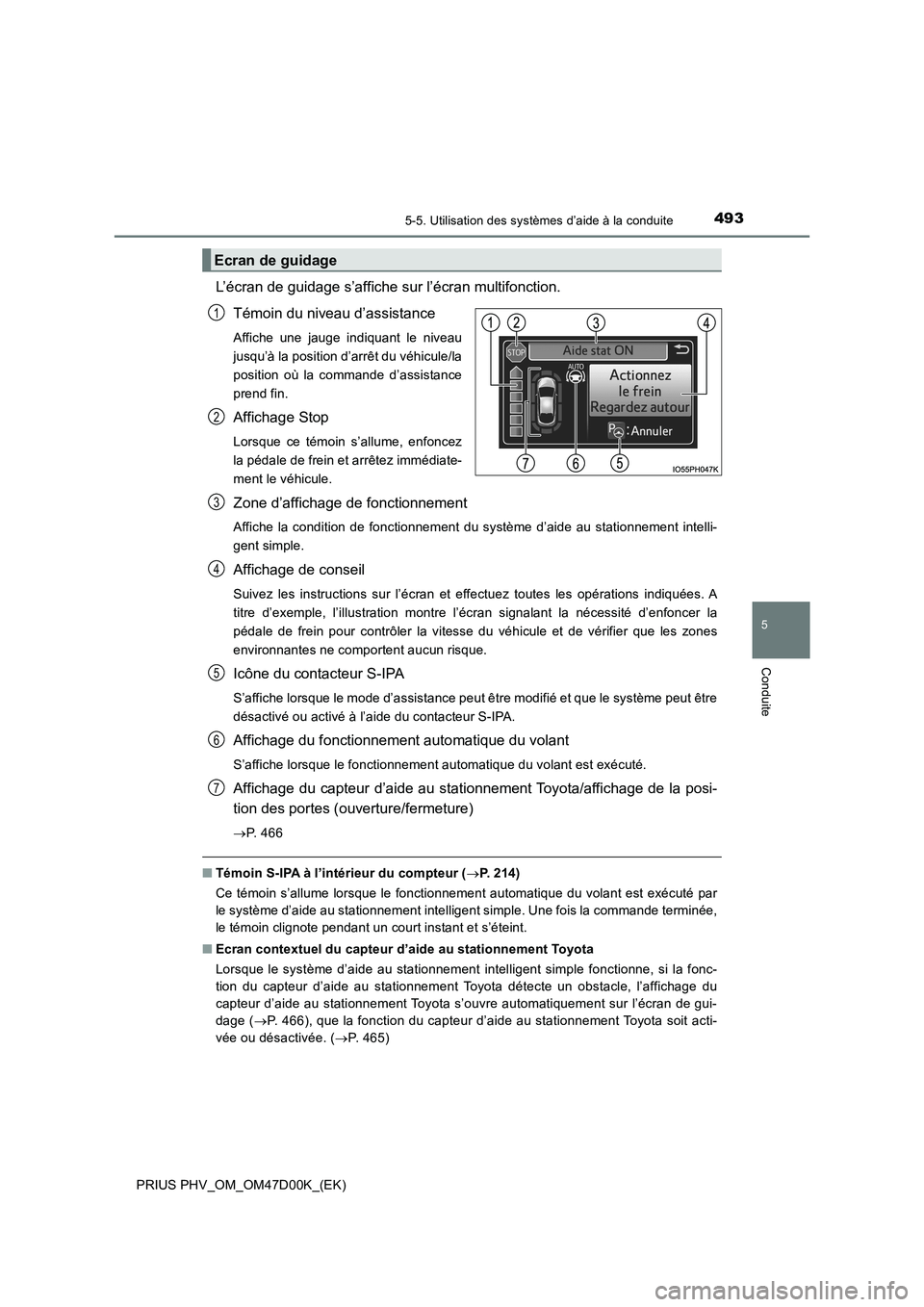

L’écran de guidage s’affiche sur l’écran multifonction.
Témoin du niveau d’assistance
Affiche une jauge indiquant le niveau
jusqu’à la position d’arrêt du véhicule/la
position où la commande d’assistance
prend fin.
Affichage Stop
Lorsque ce témoin s’allume, enfoncez
la pédale de frein et arrêtez immédiate-
ment le véhicule.
Zone d’affichage de fonctionnement
Affiche la condition de fonctionnement du système d’aide au stationnement intelli-
gent simple.
Affichage de conseil
Suivez les instructions sur l’écran et effectuez toutes les opérations indiquées. A
titre d’exemple, l’illustration montre l’écran signalant la nécessité d’enfoncer la
pédale de frein pour contrôler la vitesse du véhicule et de vérifier que les zones
environnantes ne comportent aucun risque.
Icône du contacteur S-IPA
S’affiche lorsque le mode d’assistance peut être modifié et que le système peut être
désactivé ou activé à l’aide du contacteur S-IPA.
Affichage du fonctionnement automatique du volant
S’affiche lorsque le fonctionnement automatique du volant est exécuté.
Affichage du capteur d’aide au stationnement Toyota/affichage de la posi-
tion des portes (ouverture/fermeture)
P. 4 6 6
■Témoin S-IPA à l’intérieur du compteur (P. 214)
Ce témoin s’allume lorsque le fonctionnement automatique du volant est exécuté par
le système d’aide au stationnement intelligent simple. Une fois la commande terminée,
le témoin clignote pendant un court instant et s’éteint.
■Ecran contextuel du capteur d’aide au stationnement Toyota
Lorsque le système d’aide au stationnement intelligent simple fonctionne, si la fonc-
tion du capteur d’aide au stationnement Toyota détecte un obstacle, l’affichage du
capteur d’aide au stationnement Toyota s’ouvre automatiquement sur l’écran de gui-
dage (P. 466), que la fonction du capteur d’aide au stationnement Toyota soit acti-
vée ou désactivée. (P. 465)
Ecran de guidage
1
2
3
4
5
6
7

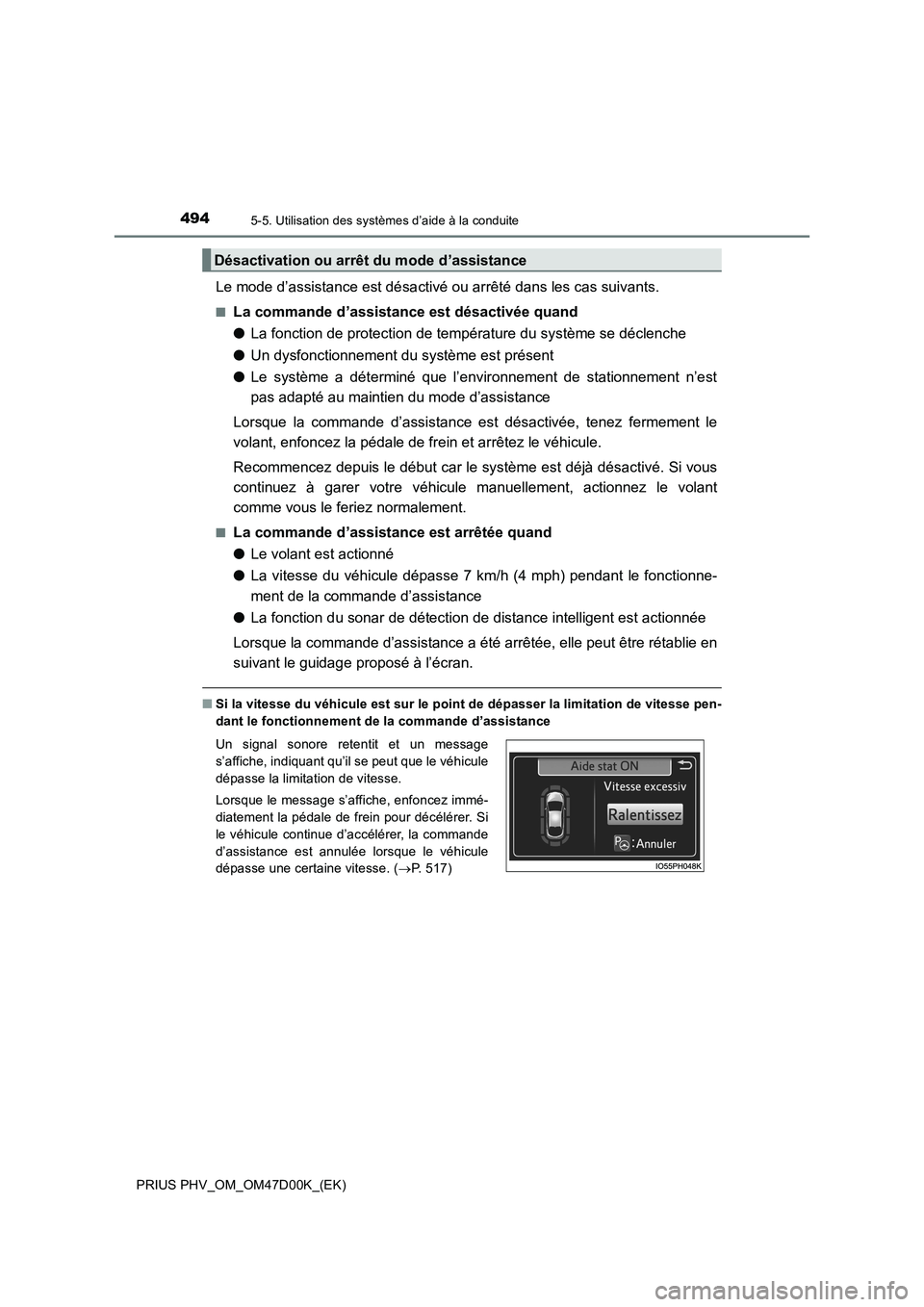

4945-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Le mode d’assistance est désactivé ou arrêté dans les cas suivants.
■La commande d’assistance est désactivée quand
●La fonction de protection de température du système se déclenche
●Un dysfonctionnement du système est présent
●Le système a déterminé que l’environnement de stationnement n’est
pas adapté au maintien du mode d’assistance
Lorsque la commande d’assistance est désactivée, tenez fermement le
volant, enfoncez la pédale de frein et arrêtez le véhicule.
Recommencez depuis le début car le système est déjà désactivé. Si vous
continuez à garer votre véhicule manuellement, actionnez le volant
comme vous le feriez normalement.
■La commande d’assistance est arrêtée quand
●Le volant est actionné
●La vitesse du véhicule dépasse 7 km/h (4 mph) pendant le fonctionne-
ment de la commande d’assistance
●La fonction du sonar de détection de distance intelligent est actionnée
Lorsque la commande d’assistance a été arrêtée, elle peut être rétablie en
suivant le guidage proposé à l’écran.
■Si la vitesse du véhicule est sur le point de dépasser la limitation de vitesse pen-
dant le fonctionnement de la commande d’assistance
Désactivation ou arrêt du mode d’assistance
Un signal sonore retentit et un message
s’affiche, indiquant qu’il se peut que le véhicule
dépasse la limitation de vitesse.
Lorsque le message s’affiche, enfoncez immé-
diatement la pédale de frein pour décélérer. Si
le véhicule continue d’accélérer, la commande
d’assistance est annulée lorsque le véhicule
dépasse une certaine vitesse. (P. 517)

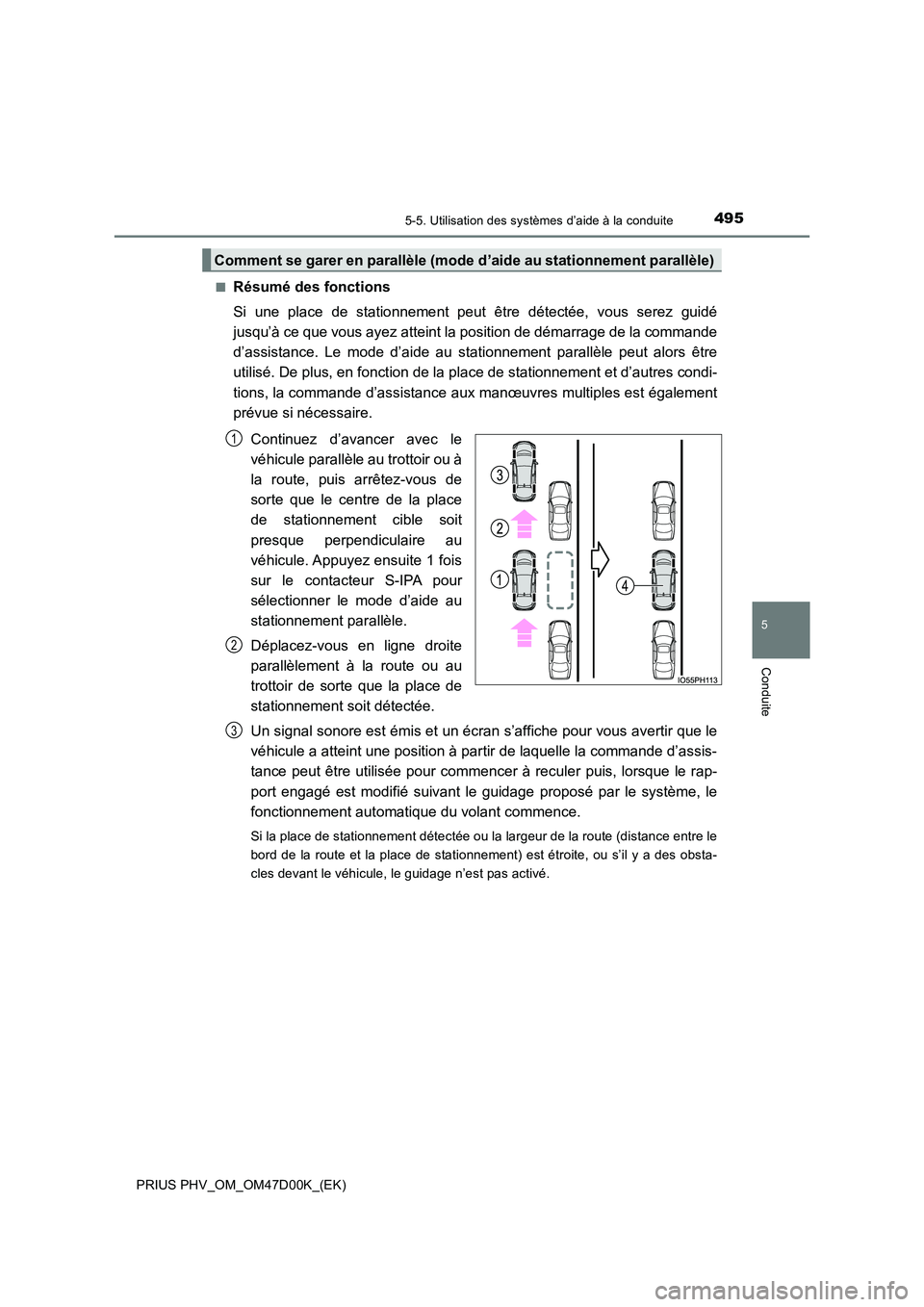

4955-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Résumé des fonctions
Si une place de stationnement peut être détectée, vous serez guidé
jusqu’à ce que vous ayez atteint la position de démarrage de la commande
d’assistance. Le mode d’aide au stat ionnement parallèle peut alors être
utilisé. De plus, en fonction de la plac e de stationnement et d’autres condi-
tions, la commande d’assistance aux manœuvres multiples est également
prévue si nécessaire.
Continuez d’avancer avec le
véhicule parallèle au trottoir ou à
la route, puis arrêtez-vous de
sorte que le centre de la place
de stationnement cible soit
presque perpendiculaire au
véhicule. Appuyez ensuite 1 fois
sur le contacteur S-IPA pour
sélectionner le mode d’aide au
stationnement parallèle.
Déplacez-vous en ligne droite
parallèlement à la route ou au
trottoir de sorte que la place de
stationnement soit détectée.
Un signal sonore est émis et un écran s’affiche pour vous avertir que le
véhicule a atteint une position à partir de laquelle la commande d’assis-
tance peut être utilisée pour commencer à reculer puis, lorsque le rap-
port engagé est modifié suivant le guidage proposé par le système, le
fonctionnement automatique du volant commence.
Si la place de stationnement détectée ou la largeur de la route (distance entre le
bord de la route et la place de stationnement) est étroite, ou s’il y a des obsta-
cles devant le véhicule, le guidage n’est pas activé.
Comment se garer en parallèle (mode d’aide au stationnement parallèle)
1
2
3

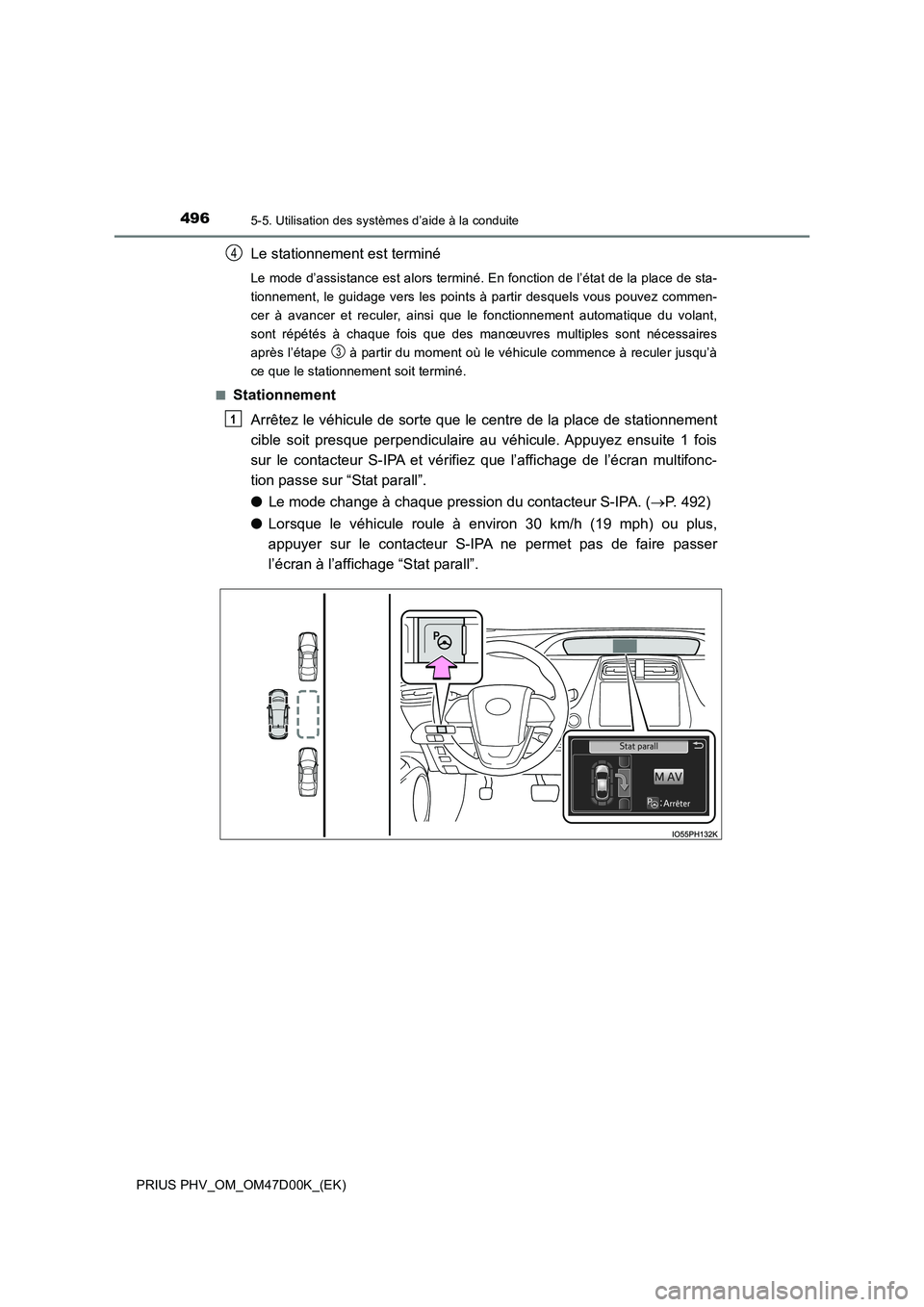

4965-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Le stationnement est terminé
Le mode d’assistance est alors terminé. En fonction de l’état de la place de sta-
tionnement, le guidage vers les points à partir desquels vous pouvez commen-
cer à avancer et reculer, ainsi que le fonctionnement automatique du volant,
sont répétés à chaque fois que des manœuvres multiples sont nécessaires
après l’étape à partir du moment où le véhicule commence à reculer jusqu’à
ce que le stationnement soit terminé.
■Stationnement
Arrêtez le véhicule de sorte que le centre de la place de stationnement
cible soit presque perpendiculaire au véhicule. Appuyez ensuite 1 fois
sur le contacteur S-IPA et vérifiez que l’affichage de l’écran multifonc-
tion passe sur “Stat parall”.
● Le mode change à chaque pression du contacteur S-IPA. (P. 492)
● Lorsque le véhicule roule à environ 30 km/h (19 mph) ou plus,
appuyer sur le contacteur S-IPA ne permet pas de faire passer
l’écran à l’affichage “Stat parall”.
4
3
1

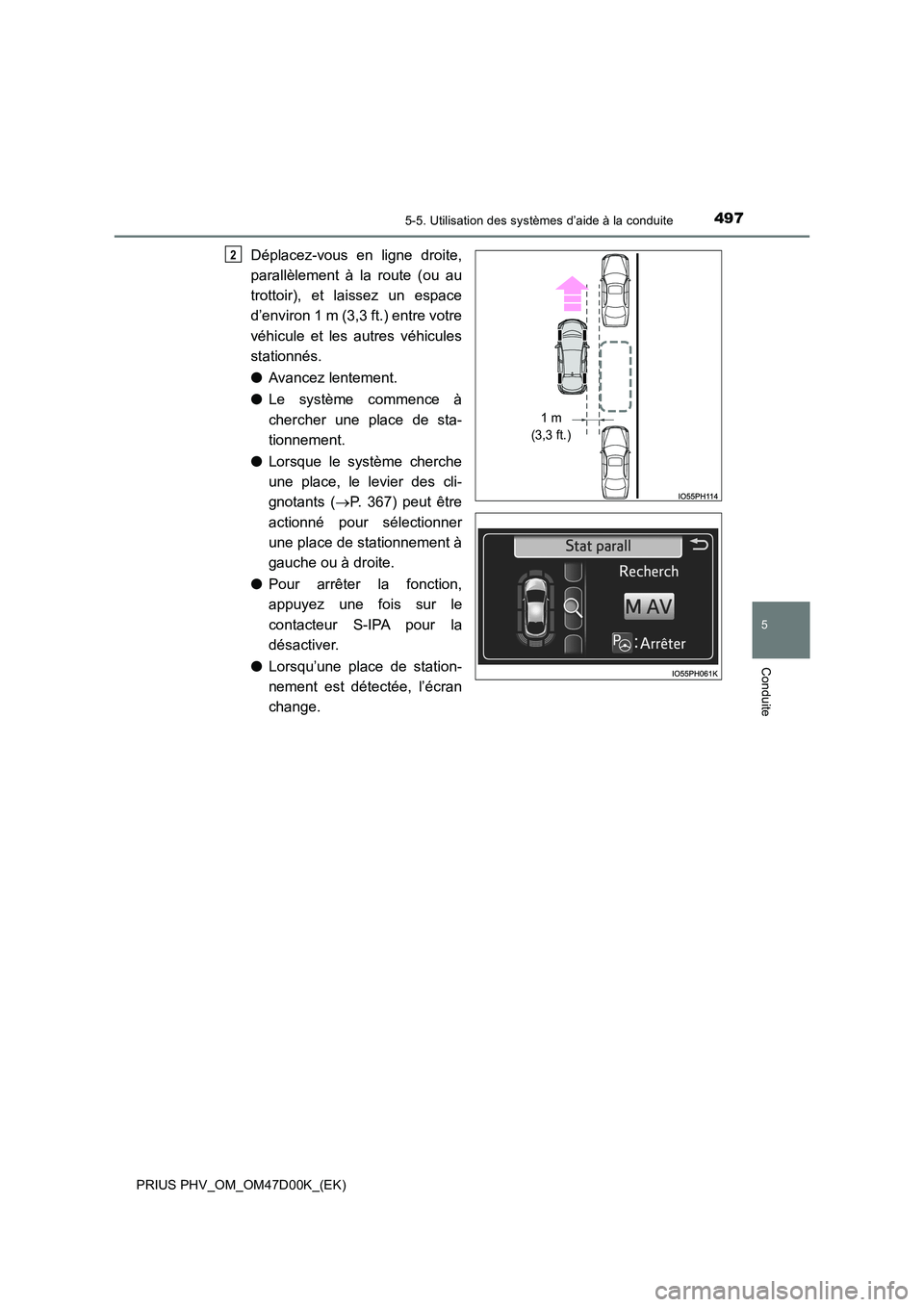

4975-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
Déplacez-vous en ligne droite,
parallèlement à la route (ou au
trottoir), et laissez un espace
d’environ 1 m (3,3 ft.) entre votre
véhicule et les autres véhicules
stationnés.
● Avancez lentement.
● Le système commence à
chercher une place de sta-
tionnement.
● Lorsque le système cherche
une place, le levier des cli-
gnotants ( P. 367) peut être
actionné pour sélectionner
une place de stationnement à
gauche ou à droite.
● Pour arrêter la fonction,
appuyez une fois sur le
contacteur S-IPA pour la
désactiver.
● Lorsqu’une place de station-
nement est détectée, l’écran
change.
2
1 m
(3,3 ft.)

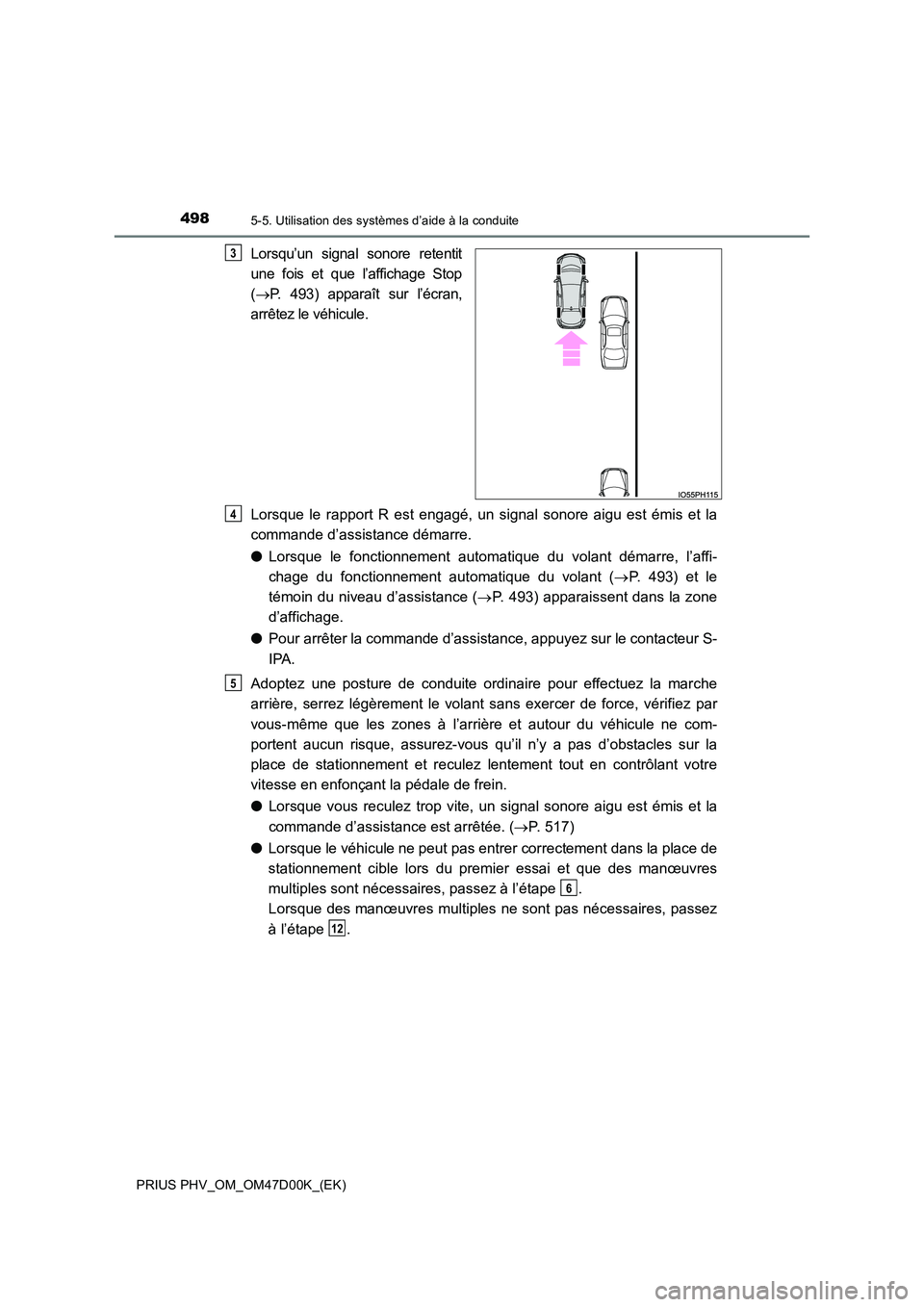

4985-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Lorsqu’un signal sonore retentit
une fois et que l’affichage Stop
( P. 493) apparaît sur l’écran,
arrêtez le véhicule.
Lorsque le rapport R est engagé, un signal sonore aigu est émis et la
commande d’assistance démarre.
● Lorsque le fonctionnement automatique du volant démarre, l’affi-
chage du fonctionnement automatique du volant ( P. 493) et le
témoin du niveau d’assistance ( P. 493) apparaissent dans la zone
d’affichage.
● Pour arrêter la commande d’assistance, appuyez sur le contacteur S-
IPA.
Adoptez une posture de conduite ordinaire pour effectuez la marche
arrière, serrez légèrement le volant sans exercer de force, vérifiez par
vous-même que les zones à l’arrière et autour du véhicule ne com-
portent aucun risque, assurez-vous qu’il n’y a pas d’obstacles sur la
place de stationnement et reculez lentement tout en contrôlant votre
vitesse en enfonçant la pédale de frein.
● Lorsque vous reculez trop vite, un signal sonore aigu est émis et la
commande d’assistance est arrêtée. ( P. 517)
● Lorsque le véhicule ne peut pas entrer correctement dans la place de
stationnement cible lors du premier essai et que des manœuvres
multiples sont nécessaires, passez à l’étape .
Lorsque des manœuvres multiples ne sont pas nécessaires, passez
à l’étape .
3
4
5
6
12

4995-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite

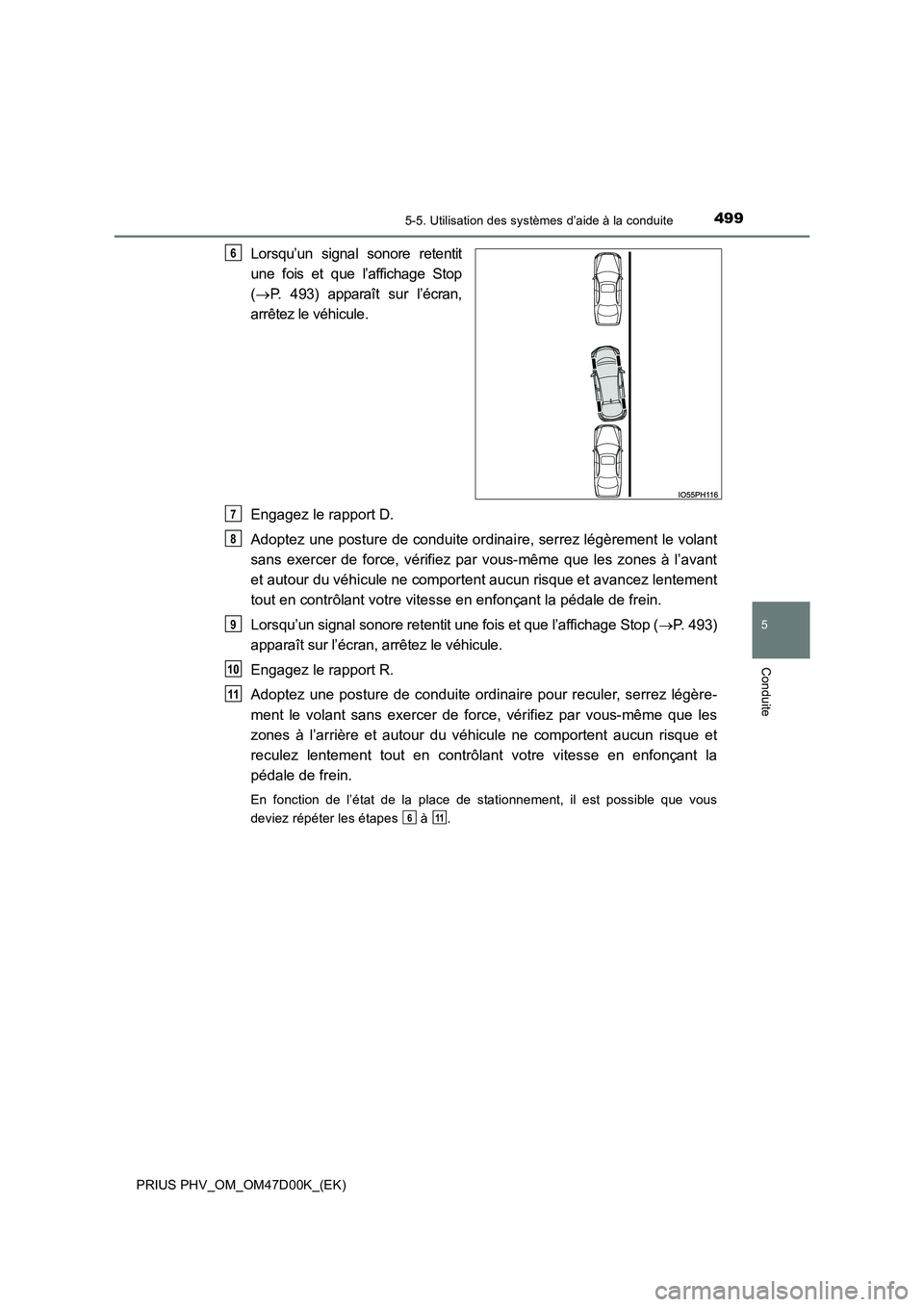

Lorsqu’un signal sonore retentit
une fois et que l’affichage Stop
( P. 493) apparaît sur l’écran,
arrêtez le véhicule.
Engagez le rapport D.
Adoptez une posture de conduite ordinai re, serrez légèrement le volant
sans exercer de force, vérifiez par vous-même que les zones à l’avant
et autour du véhicule ne comportent aucun risque et avancez lentement
tout en contrôlant votre vitesse en enfonçant la pédale de frein.
Lorsqu’un signal sonore retentit une fois et que l’affichage Stop ( P. 4 9 3 )
apparaît sur l’écran, arrêtez le véhicule.
Engagez le rapport R.
Adoptez une posture de conduite ordinaire pour reculer, serrez légère-
ment le volant sans exercer de force, vérifiez par vous-même que les
zones à l’arrière et autour du véhicule ne comportent aucun risque et
reculez lentement tout en contrôlant votre vitesse en enfonçant la
pédale de frein.
En fonction de l’état de la place de stationnement, il est possible que vous
deviez répéter les étapes à .
6
7
8
9
10
11
611

5005-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)

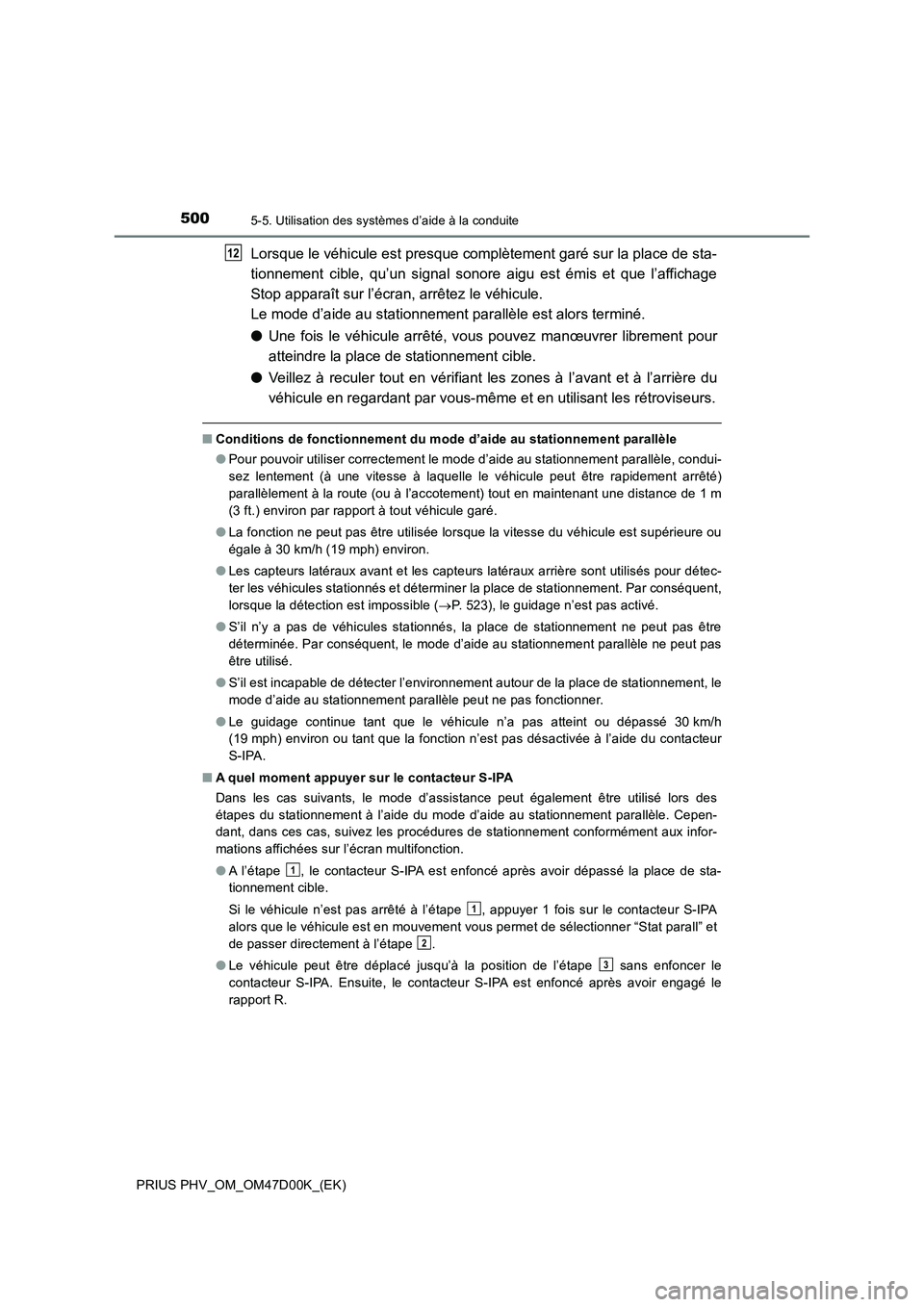

Lorsque le véhicule est presque complètement garé sur la place de sta-
tionnement cible, qu’un signal sonore aigu est émis et que l’affichage
Stop apparaît sur l’écran, arrêtez le véhicule.
Le mode d’aide au stationnement parallèle est alors terminé.
●Une fois le véhicule arrêté, vous pouvez manœuvrer librement pour
atteindre la place de stationnement cible.
●Veillez à reculer tout en vérifiant les zones à l’avant et à l’arrière du
véhicule en regardant par vous-même et en utilisant les rétroviseurs.
■Conditions de fonctionnement du mode d’aide au stationnement parallèle
●Pour pouvoir utiliser correctement le mode d’aide au stationnement parallèle, condui-
sez lentement (à une vitesse à laquelle le véhicule peut être rapidement arrêté)
parallèlement à la route (ou à l’accotement) tout en maintenant une distance de 1 m
(3 ft.) environ par rapport à tout véhicule garé.
●La fonction ne peut pas être utilisée lorsque la vitesse du véhicule est supérieure ou
égale à 30 km/h (19 mph) environ.
●Les capteurs latéraux avant et les capteurs latéraux arrière sont utilisés pour détec-
ter les véhicules stationnés et déterminer la place de stationnement. Par conséquent,
lorsque la détection est impossible (P. 523), le guidage n’est pas activé.
●S’il n’y a pas de véhicules stationnés, la place de stationnement ne peut pas être
déterminée. Par conséquent, le mode d’aide au stationnement parallèle ne peut pas
être utilisé.
●S’il est incapable de détecter l’environnement autour de la place de stationnement, le
mode d’aide au stationnement parallèle peut ne pas fonctionner.
●Le guidage continue tant que le véhicule n’a pas atteint ou dépassé 30 km/h
(19 mph) environ ou tant que la fonction n’est pas désactivée à l’aide du contacteur
S-IPA.
■A quel moment appuyer sur le contacteur S-IPA
Dans les cas suivants, le mode d’assistance peut également être utilisé lors des
étapes du stationnement à l’aide du mode d’aide au stationnement parallèle. Cepen-
dant, dans ces cas, suivez les procédures de stationnement conformément aux infor-
mations affichées sur l’écran multifonction.
●A l’étape , le contacteur S-IPA est enfoncé après avoir dépassé la place de sta-
tionnement cible.
Si le véhicule n’est pas arrêté à l’étape , appuyer 1 fois sur le contacteur S-IPA
alors que le véhicule est en mouvement vous permet de sélectionner “Stat parall” et
de passer directement à l’étape .
●Le véhicule peut être déplacé jusqu’à la position de l’étape sans enfoncer le
contacteur S-IPA. Ensuite, le contacteur S-IPA est enfoncé après avoir engagé le
rapport R.
12
1
1
2
3
