Page 511 of 780

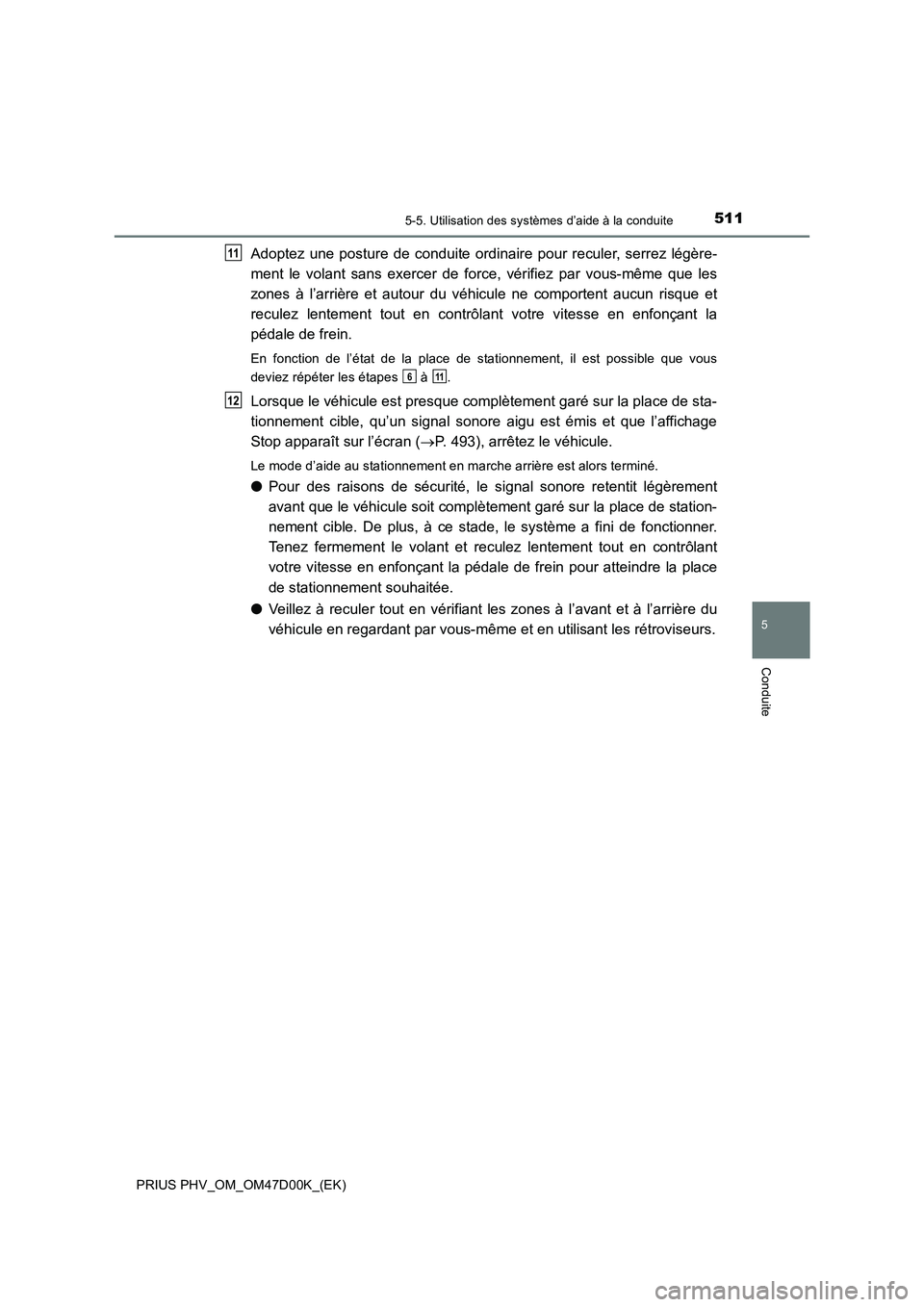

5115-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
Adoptez une posture de conduite ordinaire pour reculer, serrez légère-
ment le volant sans exercer de force, vérifiez par vous-même que les
zones à l’arrière et autour du véhicule ne comportent aucun risque et
reculez lentement tout en contrôlant votre vitesse en enfonçant la
pédale de frein.
En fonction de l’état de la place de stationnement, il est possible que vous
deviez répéter les étapes à .
Lorsque le véhicule est presque complètement garé sur la place de sta-
tionnement cible, qu’un signal sonore aigu est émis et que l’affichage
Stop apparaît sur l’écran (P. 493), arrêtez le véhicule.
Le mode d’aide au stationnement en marche arrière est alors terminé.
●Pour des raisons de sécurité, le signal sonore retentit légèrement
avant que le véhicule soit complètement garé sur la place de station-
nement cible. De plus, à ce stade, le système a fini de fonctionner.
Tenez fermement le volant et reculez lentement tout en contrôlant
votre vitesse en enfonçant la pédale de frein pour atteindre la place
de stationnement souhaitée.
●Veillez à reculer tout en vérifiant les zones à l’avant et à l’arrière du
véhicule en regardant par vous-même et en utilisant les rétroviseurs.
11
611
12

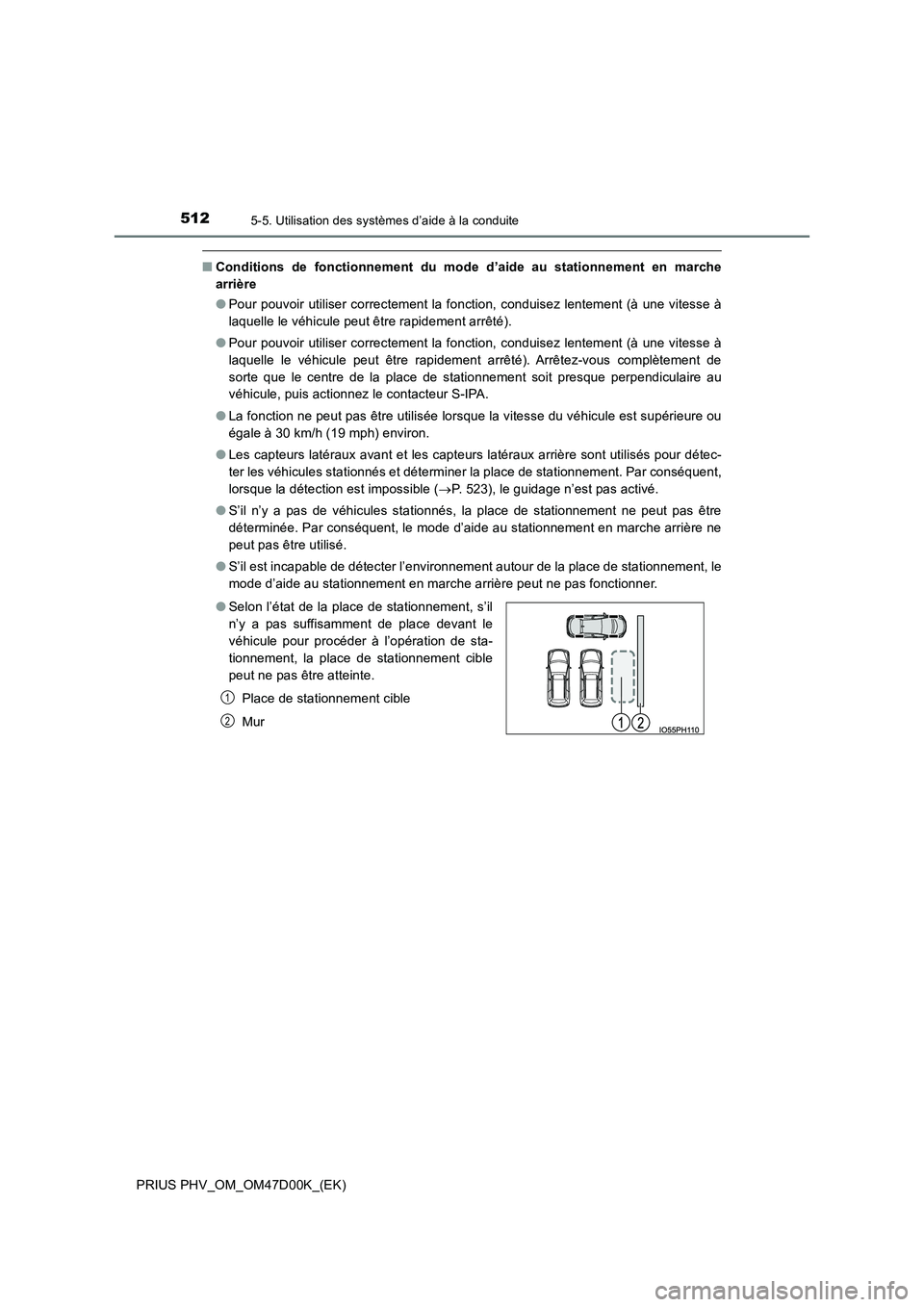

Page 512 of 780

5125-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
■Conditions de fonctionnement du mode d’aide au stationnement en marche
arrière
● Pour pouvoir utiliser correctement la fonction, conduisez lentement (à une vitesse à
laquelle le véhicule peut être rapidement arrêté).
● Pour pouvoir utiliser correctement la fonction, conduisez lentement (à une vitesse à
laquelle le véhicule peut être rapidement arrêté). Arrêtez-vous complètement de
sorte que le centre de la place de stationnement soit presque perpendiculaire au
véhicule, puis actionnez le contacteur S-IPA.
● La fonction ne peut pas être utilisée lorsque la vitesse du véhicule est supérieure ou
égale à 30 km/h (19 mph) environ.
● Les capteurs latéraux avant et les capteurs latéraux arrière sont utilisés pour détec-
ter les véhicules stationnés et déterminer la place de stationnement. Par conséquent,
lorsque la détection est impossible ( P. 523), le guidage n’est pas activé.
● S’il n’y a pas de véhicules stationnés, la place de stationnement ne peut pas être
déterminée. Par conséquent, le mode d’aide au stationnement en marche arrière ne
peut pas être utilisé.
● S’il est incapable de détecter l’environnement autour de la place de stationnement, le
mode d’aide au stationnement en marche arrière peut ne pas fonctionner.
● Selon l’état de la place de stationnement, s’il
n’y a pas suffisamment de place devant le
véhicule pour procéder à l’opération de sta-
tionnement, la place de stationnement cible
peut ne pas être atteinte.
Place de stationnement cible
Mur
1
2
Page 513 of 780

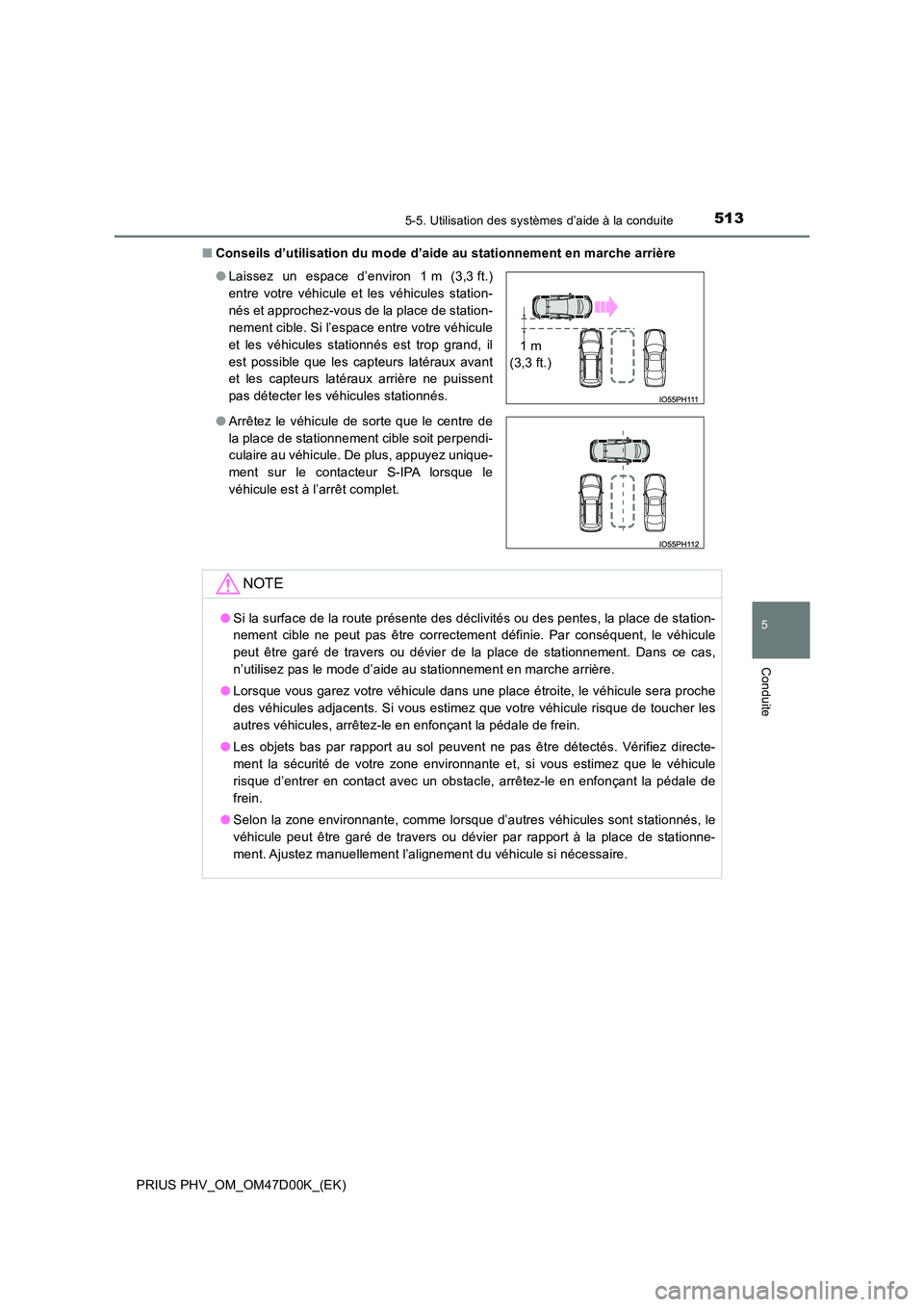

5135-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Conseils d’utilisation du mode d’aide au stationnement en marche arrière
● Laissez un espace d’environ 1 m (3,3 ft.)
entre votre véhicule et les véhicules station-
nés et approchez-vous de la place de station-
nement cible. Si l’espace entre votre véhicule
et les véhicules stationnés est trop grand, il
est possible que les capteurs latéraux avant
et les capteurs latéraux arrière ne puissent
pas détecter les véhicules stationnés.
● Arrêtez le véhicule de sorte que le centre de
la place de stationnement cible soit perpendi-
culaire au véhicule. De plus, appuyez unique-
ment sur le contacteur S-IPA lorsque le
véhicule est à l’arrêt complet.
NOTE
● Si la surface de la route présente des déclivités ou des pentes, la place de station-
nement cible ne peut pas être correctement définie. Par conséquent, le véhicule
peut être garé de travers ou dévier de la place de stationnement. Dans ce cas,
n’utilisez pas le mode d’aide au stationnement en marche arrière.
● Lorsque vous garez votre véhicule dans une place étroite, le véhicule sera proche
des véhicules adjacents. Si vous estimez que votre véhicule risque de toucher les
autres véhicules, arrêtez-le en enfonçant la pédale de frein.
● Les objets bas par rapport au sol peuvent ne pas être détectés. Vérifiez directe-
ment la sécurité de votre zone environnante et, si vous estimez que le véhicule
risque d’entrer en contact avec un obstacle, arrêtez-le en enfonçant la pédale de
frein.
● Selon la zone environnante, comme lorsque d’autres véhicules sont stationnés, le
véhicule peut être garé de travers ou dévier par rapport à la place de stationne-
ment. Ajustez manuellement l’alignement du véhicule si nécessaire.
1 m
(3,3 ft.)
Page 514 of 780

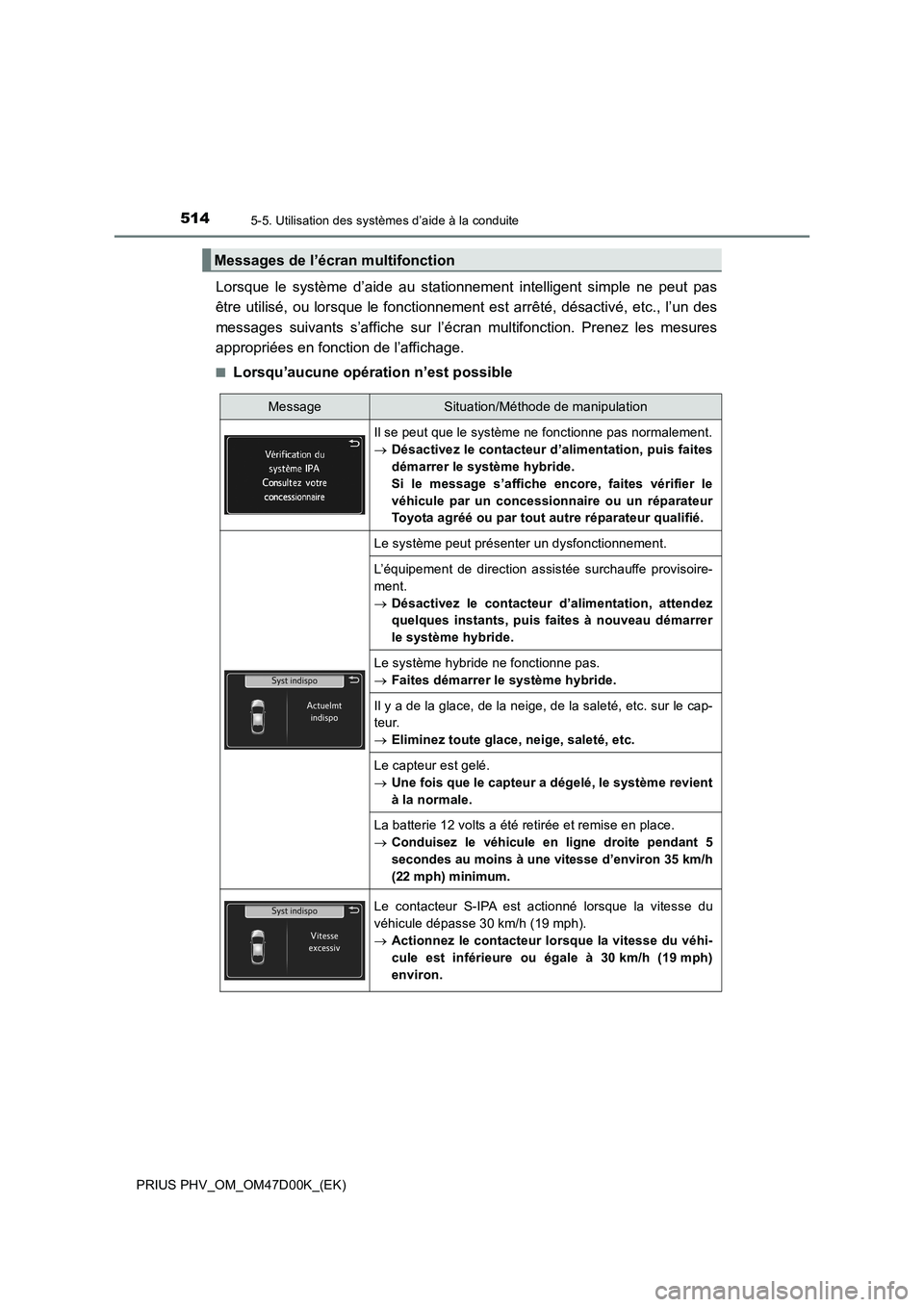

5145-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
Lorsque le système d’aide au stationnement intelligent simple ne peut pas
être utilisé, ou lorsque le fonctionnement est arrêté, désactivé, etc., l’un des
messages suivants s’affiche sur l’écran multifonction. Prenez les mesures
appropriées en fonction de l’affichage.
■Lorsqu’aucune opération n’est possible
Messages de l’écran multifonction
MessageSituation/Méthode de manipulation
Il se peut que le système ne fonctionne pas normalement.
Désactivez le contacteur d’alimentation, puis faites
démarrer le système hybride.
Si le message s’affiche encore, faites vérifier le
véhicule par un concessionnaire ou un réparateur
Toyota agréé ou par tout autre réparateur qualifié.
Le système peut présenter un dysfonctionnement.
L’équipement de direction assistée surchauffe provisoire-
ment.
Désactivez le contacteur d’alimentation, attendez
quelques instants, puis faites à nouveau démarrer
le système hybride.
Le système hybride ne fonctionne pas.
Faites démarrer le système hybride.
Il y a de la glace, de la neige, de la saleté, etc. sur le cap-
teur.
Eliminez toute glace, neige, saleté, etc.
Le capteur est gelé.
Une fois que le capteur a dégelé, le système revient
à la normale.
La batterie 12 volts a été retirée et remise en place.
Conduisez le véhicule en ligne droite pendant 5
secondes au moins à une vitesse d’environ 35 km/h
(22 mph) minimum.
Le contacteur S-IPA est actionné lorsque la vitesse du
véhicule dépasse 30 km/h (19 mph).
Actionnez le contacteur lorsque la vitesse du véhi-
cule est inférieure ou égale à 30 km/h (19 mph)
environ.
Page 515 of 780

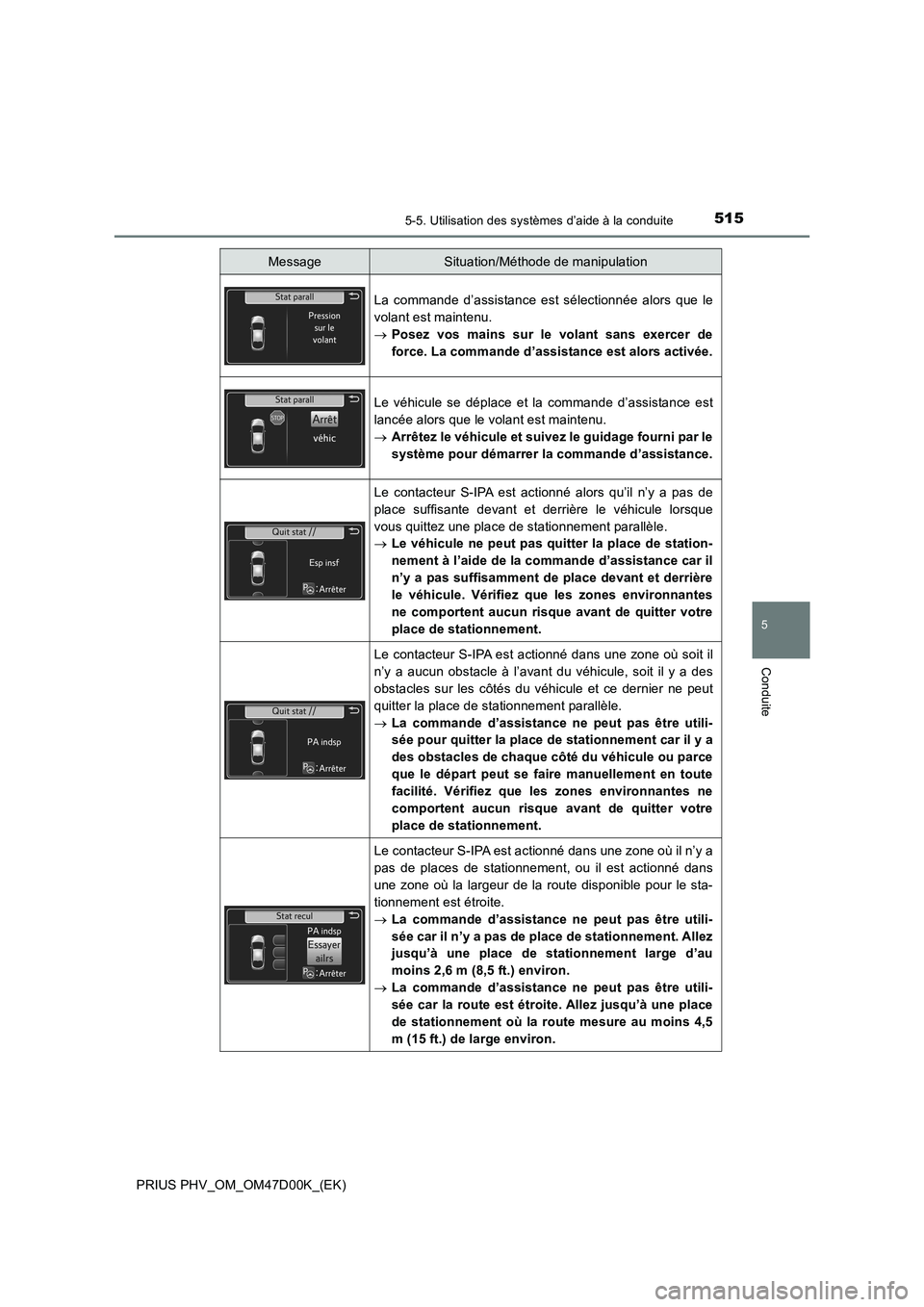

5155-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
La commande d’assistance est sélectionnée alors que le
volant est maintenu.
Posez vos mains sur le volant sans exercer de
force. La commande d’assistance est alors activée.
Le véhicule se déplace et la commande d’assistance est
lancée alors que le volant est maintenu.
Arrêtez le véhicule et suivez le guidage fourni par le
système pour démarrer la commande d’assistance.
Le contacteur S-IPA est actionné alors qu’il n’y a pas de
place suffisante devant et derrière le véhicule lorsque
vous quittez une place de stationnement parallèle.
Le véhicule ne peut pas quitter la place de station-
nement à l’aide de la commande d’assistance car il
n’y a pas suffisamment de place devant et derrière
le véhicule. Vérifiez que les zones environnantes
ne comportent aucun risque avant de quitter votre
place de stationnement.
Le contacteur S-IPA est actionné dans une zone où soit il
n’y a aucun obstacle à l’avant du véhicule, soit il y a des
obstacles sur les côtés du véhicule et ce dernier ne peut
quitter la place de stationnement parallèle.
La commande d’assistance ne peut pas être utili-
sée pour quitter la place de stationnement car il y a
des obstacles de chaque côté du véhicule ou parce
que le départ peut se faire manuellement en toute
facilité. Vérifiez que les zones environnantes ne
comportent aucun risque avant de quitter votre
place de stationnement.
Le contacteur S-IPA est actionné dans une zone où il n’y a
pas de places de stationnement, ou il est actionné dans
une zone où la largeur de la route disponible pour le sta-
tionnement est étroite.
La commande d’assistance ne peut pas être utili-
sée car il n’y a pas de place de stationnement. Allez
jusqu’à une place de stationnement large d’au
moins 2,6 m (8,5 ft.) environ.
La commande d’assistance ne peut pas être utili-
sée car la route est étroite. Allez jusqu’à une place
de stationnement où la route mesure au moins 4,5
m (15 ft.) de large environ.
MessageSituation/Méthode de manipulation

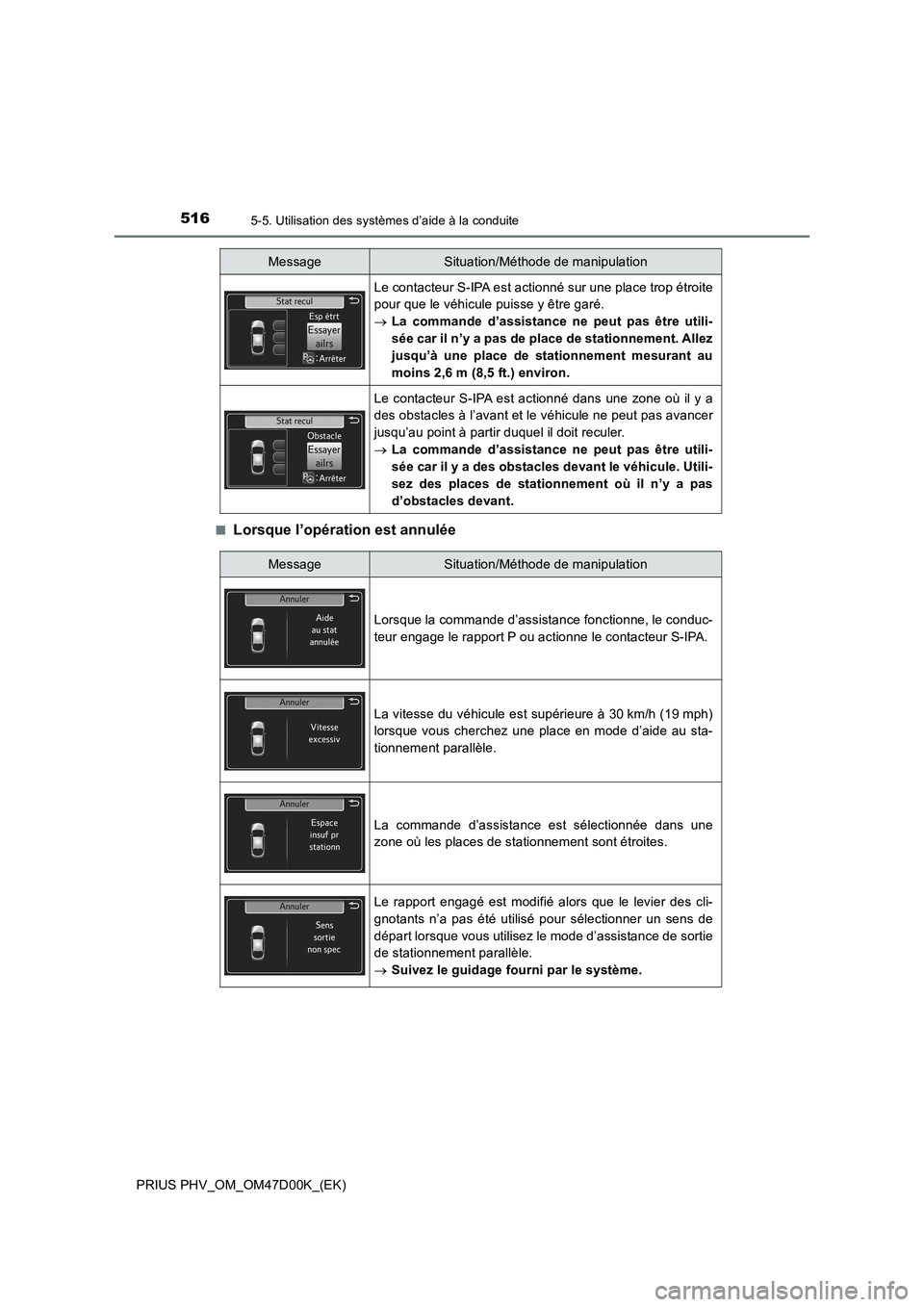

Page 516 of 780

5165-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)■
Lorsque l’opération est annulée
Le contacteur S-IPA est actionné sur une place trop étroite
pour que le véhicule puisse y être garé.
La commande d’assistance ne peut pas être utili-
sée car il n’y a pas de place de stationnement. Allez
jusqu’à une place de stationnement mesurant au
moins 2,6 m (8,5 ft.) environ.
Le contacteur S-IPA est actionné dans une zone où il y a
des obstacles à l’avant et le véhicule ne peut pas avancer
jusqu’au point à partir duquel il doit reculer.
La commande d’assistance ne peut pas être utili-
sée car il y a des obstacles devant le véhicule. Utili-
sez des places de stationnement où il n’y a pas
d’obstacles devant.
MessageSituation/Méthode de manipulation
MessageSituation/Méthode de manipulation
Lorsque la commande d’assistance fonctionne, le conduc-
teur engage le rapport P ou actionne le contacteur S-IPA.
La vitesse du véhicule est supérieure à 30 km/h (19 mph)
lorsque vous cherchez une place en mode d’aide au sta-
tionnement parallèle.
La commande d’assistance est sélectionnée dans une
zone où les places de stationnement sont étroites.
Le rapport engagé est modifié alors que le levier des cli-
gnotants n’a pas été utilisé pour sélectionner un sens de
départ lorsque vous utilisez le mode d’assistance de sortie
de stationnement parallèle.
Suivez le guidage fourni par le système.
Page 517 of 780

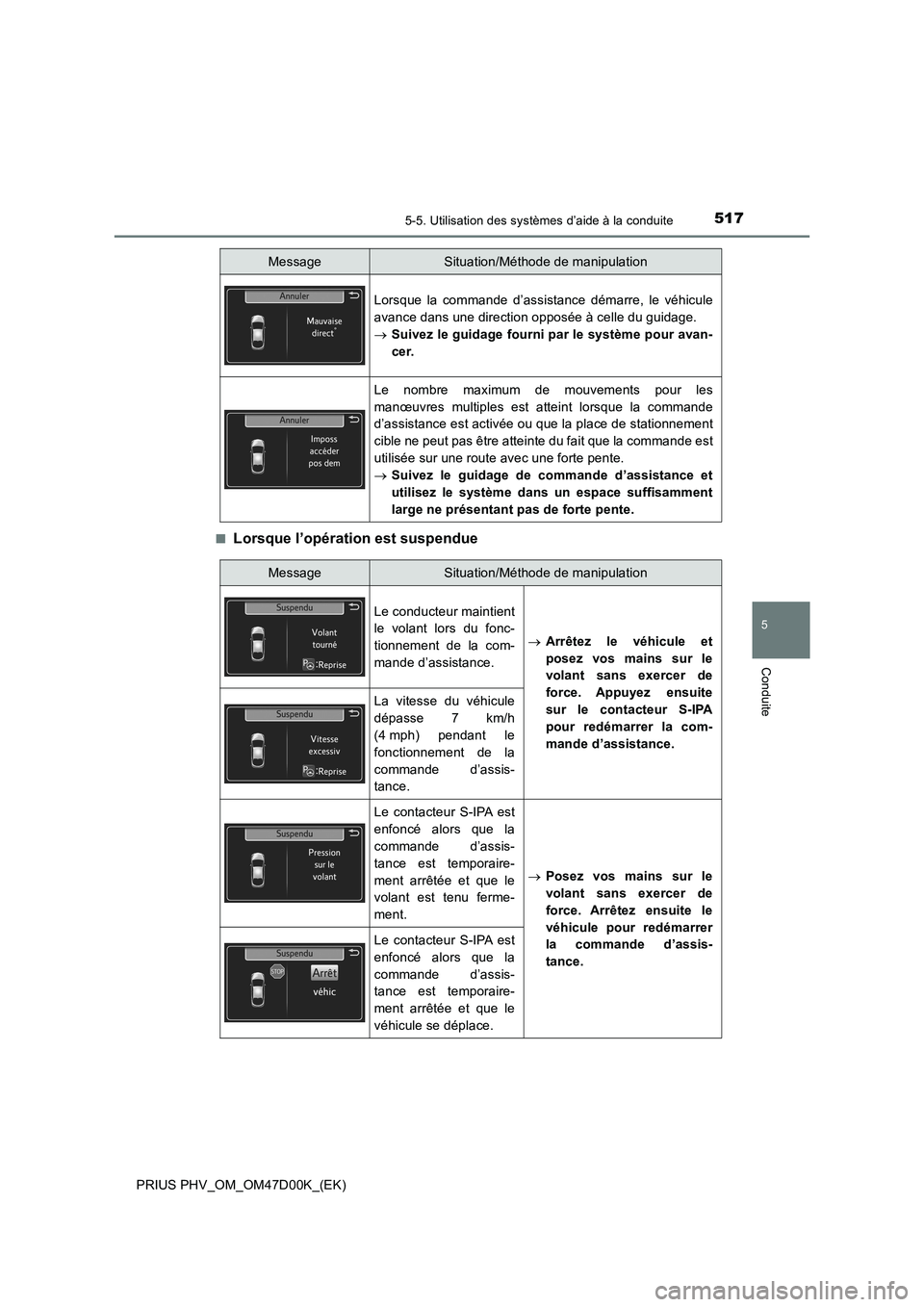

5175-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Lorsque l’opération est suspendue
Lorsque la commande d’assistance démarre, le véhicule
avance dans une direction opposée à celle du guidage.
Suivez le guidage fourni par le système pour avan-
cer.
Le nombre maximum de mouvements pour les
manœuvres multiples est atteint lorsque la commande
d’assistance est activée ou que la place de stationnement
cible ne peut pas être atteinte du fait que la commande est
utilisée sur une route avec une forte pente.
Suivez le guidage de commande d’assistance et
utilisez le système dans un espace suffisamment
large ne présentant pas de forte pente.
MessageSituation/Méthode de manipulation
MessageSituation/Méthode de manipulation
Le conducteur maintient
le volant lors du fonc-
tionnement de la com-
mande d’assistance.Arrêtez le véhicule et
posez vos mains sur le
volant sans exercer de
force. Appuyez ensuite
sur le contacteur S-IPA
pour redémarrer la com-
mande d’assistance.
La vitesse du véhicule
dépasse 7 km/h
(4 mph) pendant le
fonctionnement de la
commande d’assis-
tance.
Le contacteur S-IPA est
enfoncé alors que la
commande d’assis-
tance est temporaire-
ment arrêtée et que le
volant est tenu ferme-
ment.Posez vos mains sur le
volant sans exercer de
force. Arrêtez ensuite le
véhicule pour redémarrer
la commande d’assis-
tance.
Le contacteur S-IPA est
enfoncé alors que la
commande d’assis-
tance est temporaire-
ment arrêtée et que le
véhicule se déplace.
Page 518 of 780

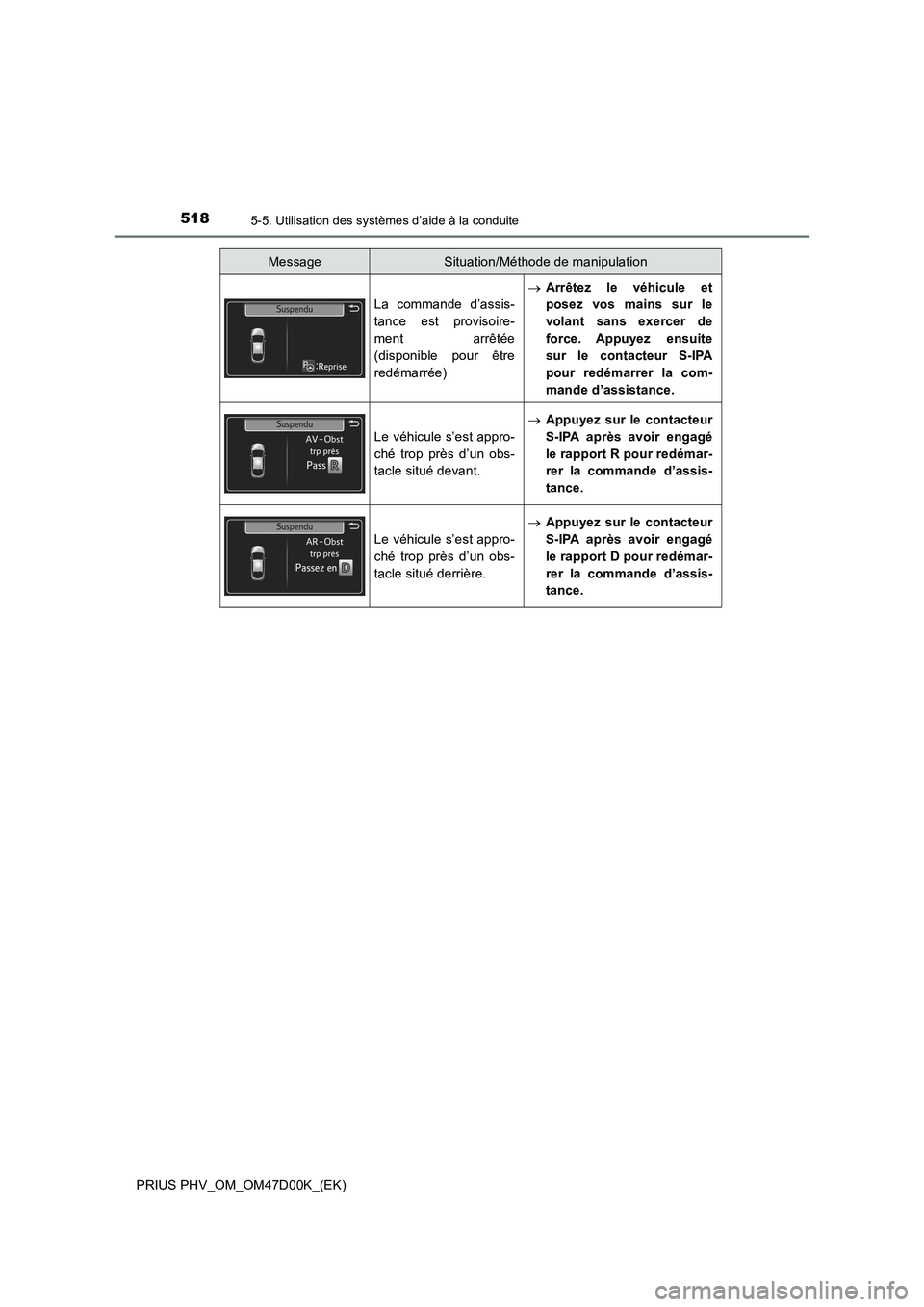

5185-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
La commande d’assis-
tance est provisoire-
ment arrêtée
(disponible pour être
redémarrée)Arrêtez le véhicule et
posez vos mains sur le
volant sans exercer de
force. Appuyez ensuite
sur le contacteur S-IPA
pour redémarrer la com-
mande d’assistance.
Le véhicule s’est appro-
ché trop près d’un obs-
tacle situé devant.
Appuyez sur le contacteur
S-IPA après avoir engagé
le rapport R pour redémar-
rer la commande d’assis-
tance.
Le véhicule s’est appro-
ché trop près d’un obs-
tacle situé derrière.
Appuyez sur le contacteur
S-IPA après avoir engagé
le rapport D pour redémar-
rer la commande d’assis-
tance.
MessageSituation/Méthode de manipulation
Page 519 of 780

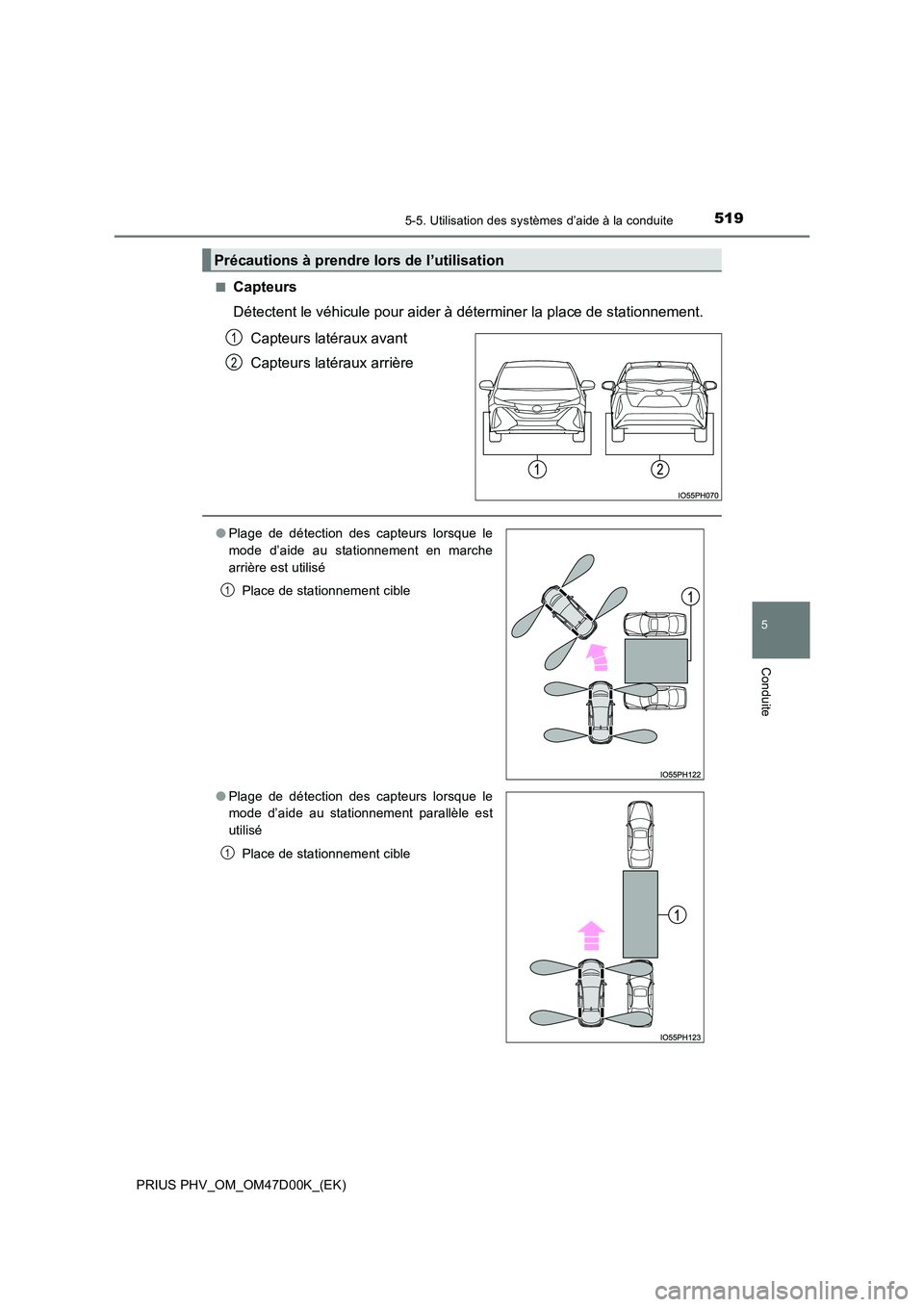

5195-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
5
Conduite
■Capteurs
Détectent le véhicule pour aider à déterminer la place de stationnement.
Capteurs latéraux avant
Capteurs latéraux arrière
Précautions à prendre lors de l’utilisation
1
2
● Plage de détection des capteurs lorsque le
mode d’aide au stationnement en marche
arrière est utilisé
Place de stationnement cible
● Plage de détection des capteurs lorsque le
mode d’aide au stationnement parallèle est
utilisé
Place de stationnement cible
1
1
Page 520 of 780

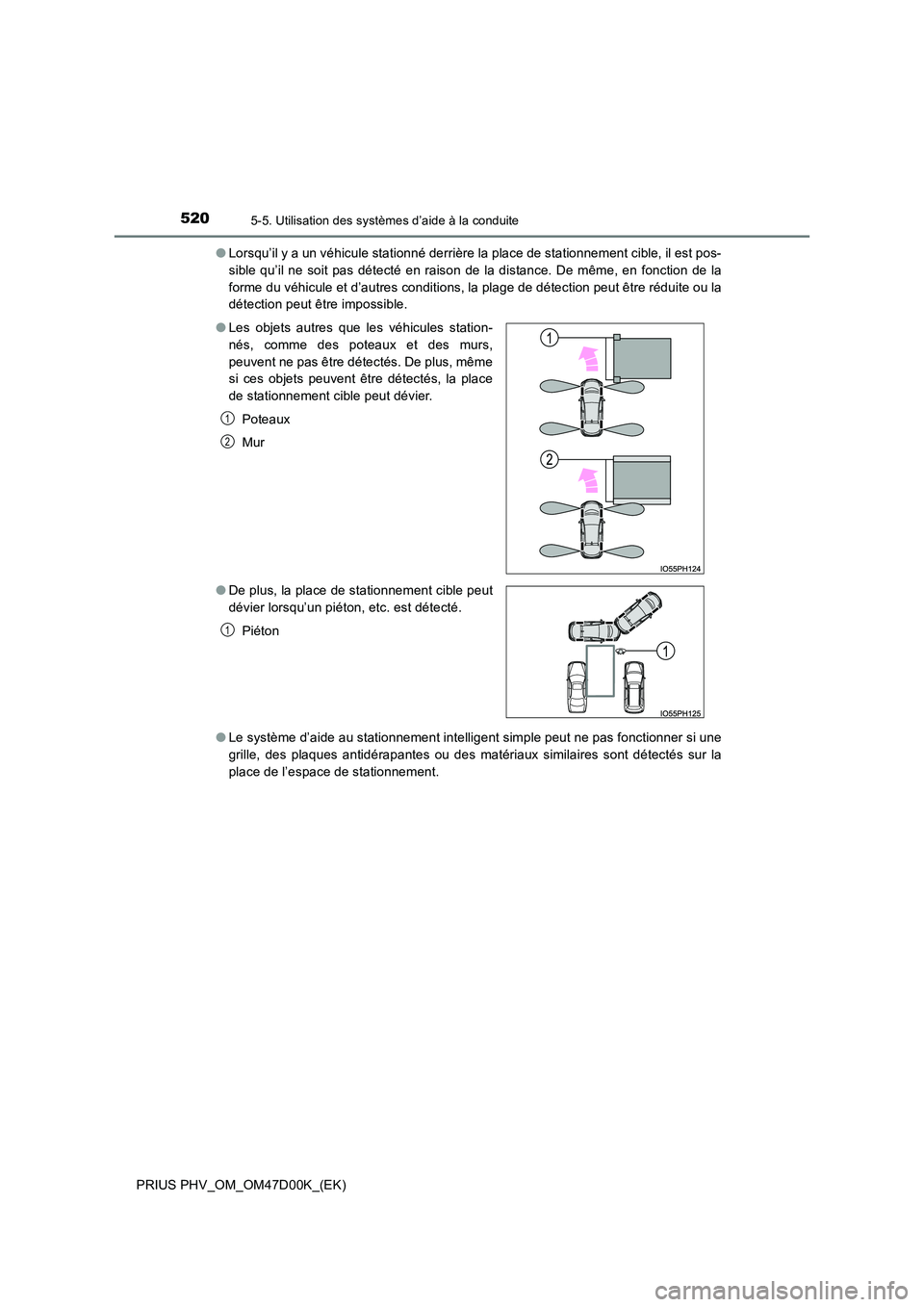

5205-5. Utilisation des systèmes d’aide à la conduite
PRIUS PHV_OM_OM47D00K_(EK)
● Lorsqu’il y a un véhicule stationné derrière la place de stationnement cible, il est pos-
sible qu’il ne soit pas détecté en raison de la distance. De même, en fonction de la
forme du véhicule et d’autres conditions, la plage de détection peut être réduite ou la
détection peut être impossible.
● Le système d’aide au stationnement intelligent simple peut ne pas fonctionner si une
grille, des plaques antidérapantes ou des matériaux similaires sont détectés sur la
place de l’espace de stationnement.
● Les objets autres que les véhicules station-
nés, comme des poteaux et des murs,
peuvent ne pas être détectés. De plus, même
si ces objets peuvent être détectés, la place
de stationnement cible peut dévier.
Poteaux
Mur
● De plus, la place de stationnement cible peut
dévier lorsqu’un piéton, etc. est détecté.
Piéton
1
2
1
