TOYOTA PRIUS PLUG-IN HYBRID 2018 Manuel du propriétaire (in French)

6517-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

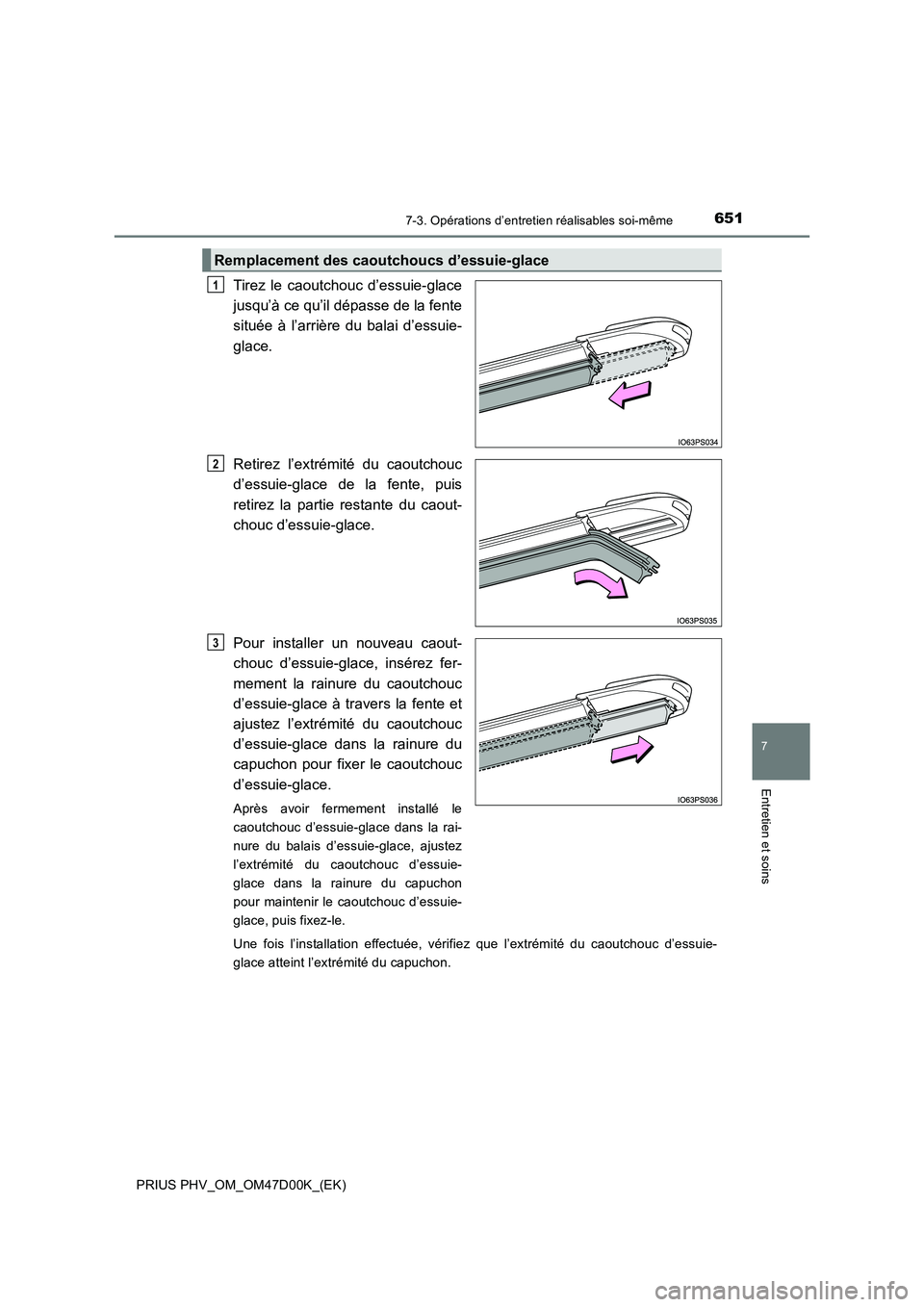

Tirez le caoutchouc d’essuie-glace
jusqu’à ce qu’il dépasse de la fente
située à l’arrière du balai d’essuie-
glace.
Retirez l’extrémité du caoutchouc
d’essuie-glace de la fente, puis
retirez la partie restante du caout-
chouc d’essuie-glace.
Pour installer un nouveau caout-
chouc d’essuie-glace, insérez fer-
mement la rainure du caoutchouc
d’essuie-glace à travers la fente et
ajustez l’extrémité du caoutchouc
d’essuie-glace dans la rainure du
capuchon pour fixer le caoutchouc
d’essuie-glace.
Après avoir fermement installé le
caoutchouc d’essuie-glace dans la rai-
nure du balais d’essuie-glace, ajustez
l’extrémité du caoutchouc d’essuie-
glace dans la rainure du capuchon
pour maintenir le caoutchouc d’essuie-
glace, puis fixez-le.
Une fois l’installation effectuée, vérifiez que l’extrémité du caoutchouc d’essuie-
glace atteint l’extrémité du capuchon.
Remplacement des caoutchoucs d’essuie-glace
1
2
3

6527-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

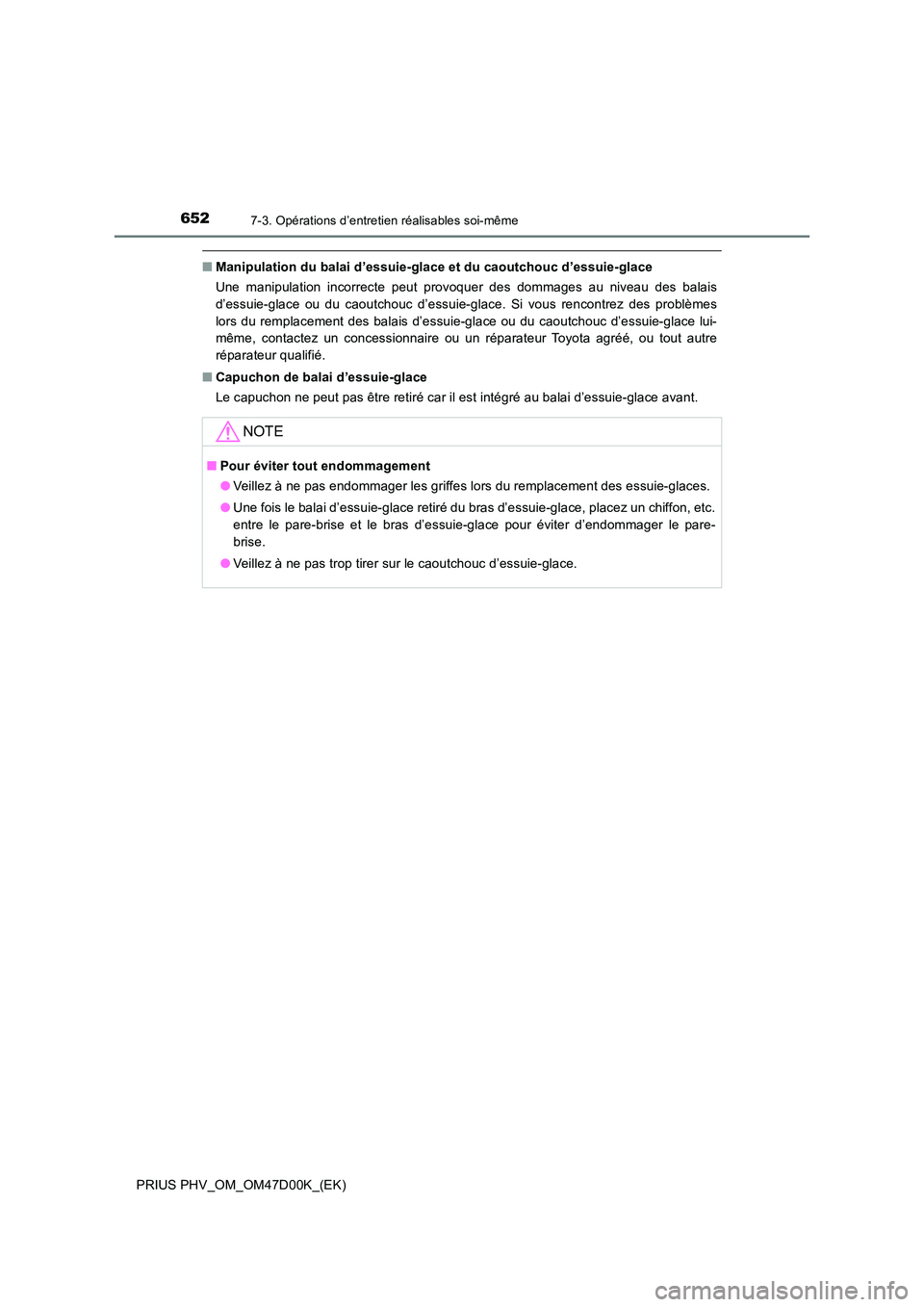

■Manipulation du balai d’essuie-glace et du caoutchouc d’essuie-glace
Une manipulation incorrecte peut provoquer des dommages au niveau des balais
d’essuie-glace ou du caoutchouc d’essuie-glace. Si vous rencontrez des problèmes
lors du remplacement des balais d’essuie-glace ou du caoutchouc d’essuie-glace lui-
même, contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre
réparateur qualifié.
■ Capuchon de balai d’essuie-glace
Le capuchon ne peut pas être retiré car il est intégré au balai d’essuie-glace avant.
NOTE
■ Pour éviter tout endommagement
● Veillez à ne pas endommager les griffes lors du remplacement des essuie-glaces.
● Une fois le balai d’essuie-glace retiré du bras d’essuie-glace, placez un chiffon, etc.
entre le pare-brise et le bras d’essuie-glace pour éviter d’endommager le pare-
brise.
● Veillez à ne pas trop tirer sur le caoutchouc d’essuie-glace.

6537-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

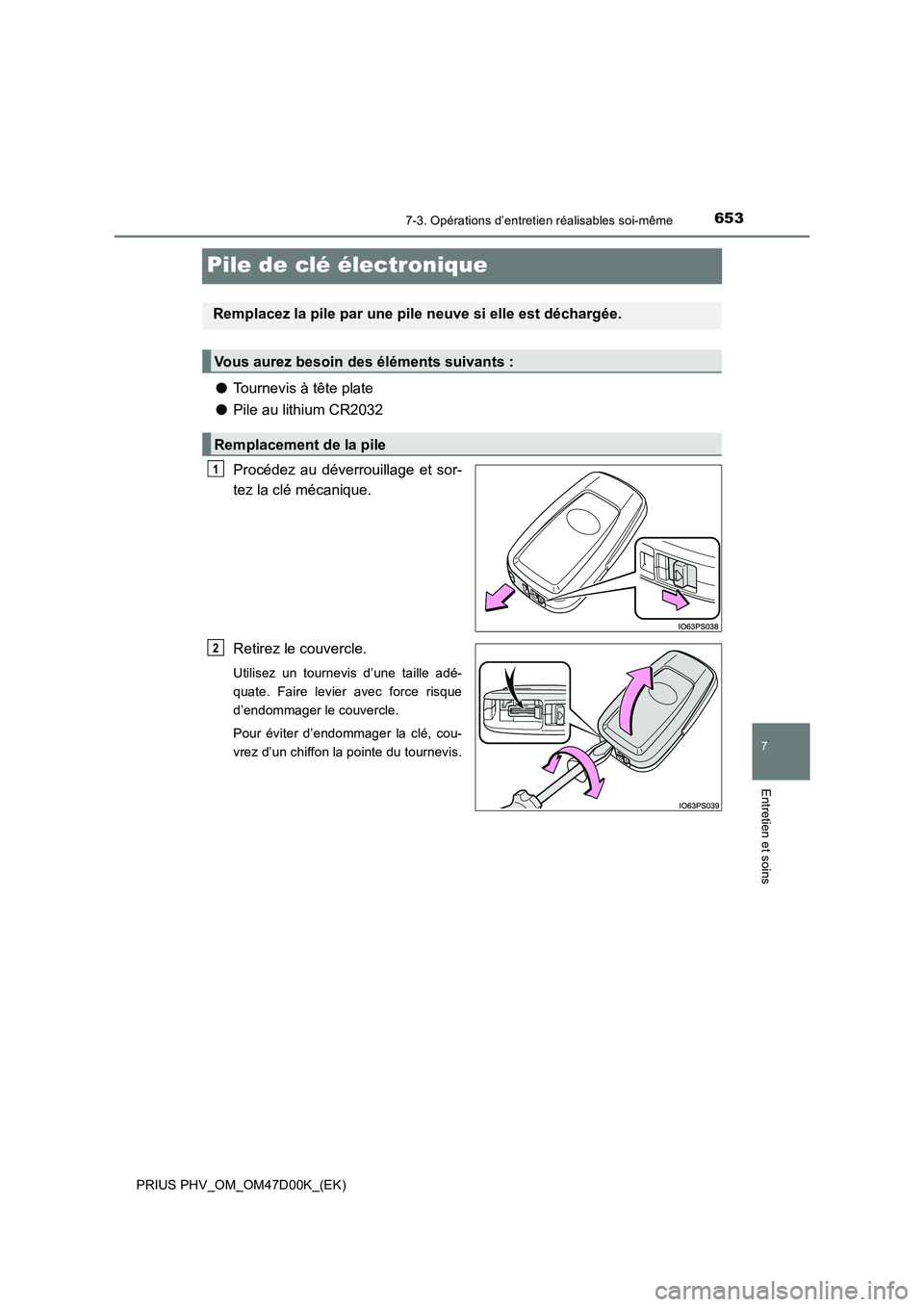

Pile de clé électronique
●Tournevis à tête plate
●Pile au lithium CR2032
Procédez au déverrouillage et sor-
tez la clé mécanique.
Retirez le couvercle.
Utilisez un tournevis d’une taille adé-
quate. Faire levier avec force risque
d’endommager le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

6547-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

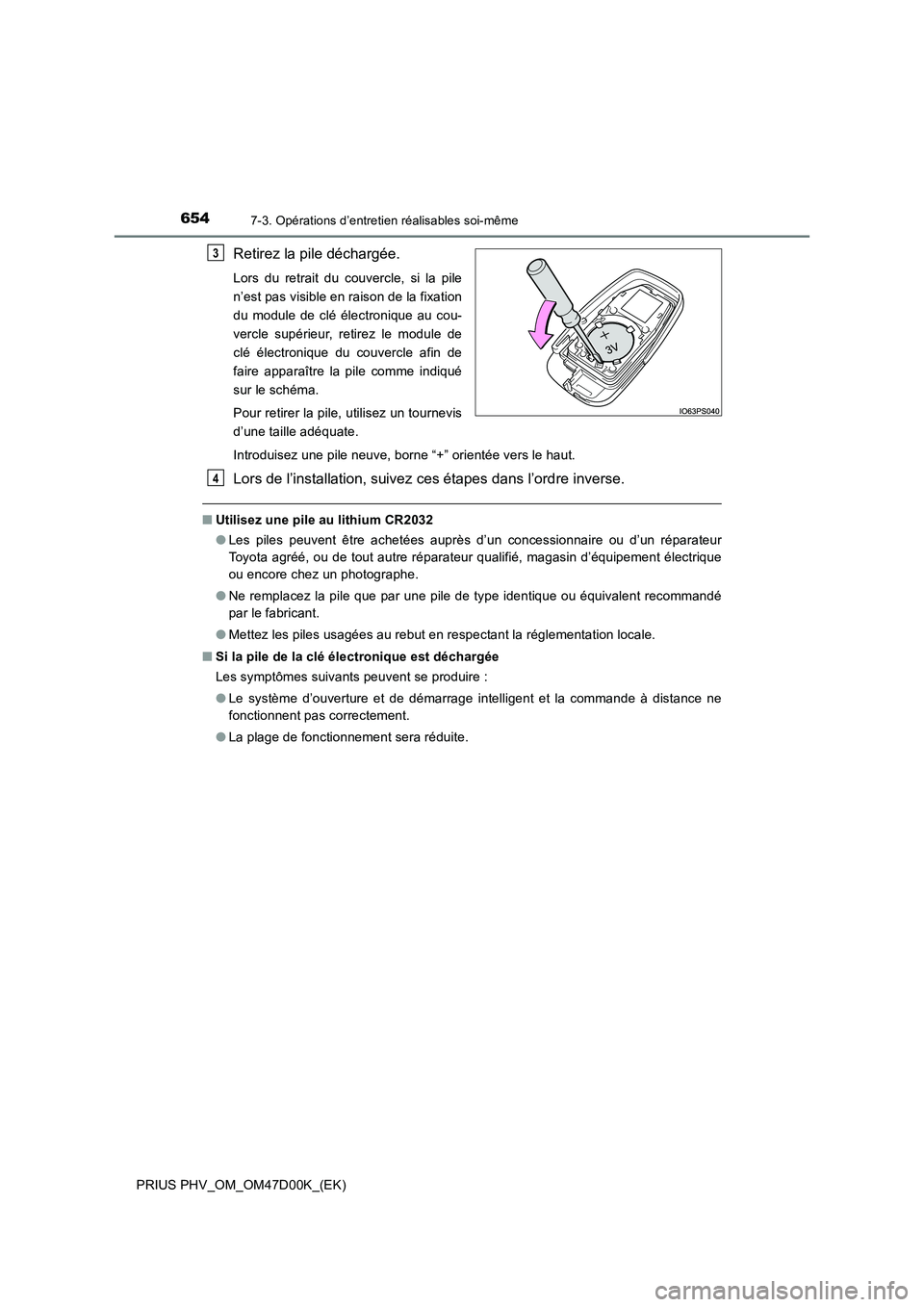

Retirez la pile déchargée.
Lors du retrait du couvercle, si la pile
n’est pas visible en raison de la fixation
du module de clé électronique au cou-
vercle supérieur, retirez le module de
clé électronique du couvercle afin de
faire apparaître la pile comme indiqué
sur le schéma.
Pour retirer la pile, utilisez un tournevis
d’une taille adéquate.
Introduisez une pile neuve, borne “+” orientée vers le haut.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
■Utilisez une pile au lithium CR2032
●Les piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
●Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
●Mettez les piles usagées au rebut en respectant la réglementation locale.
■Si la pile de la clé électronique est déchargée
Les symptômes suivants peuvent se produire :
●Le système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
●La plage de fonctionnement sera réduite.
3
4

6557-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

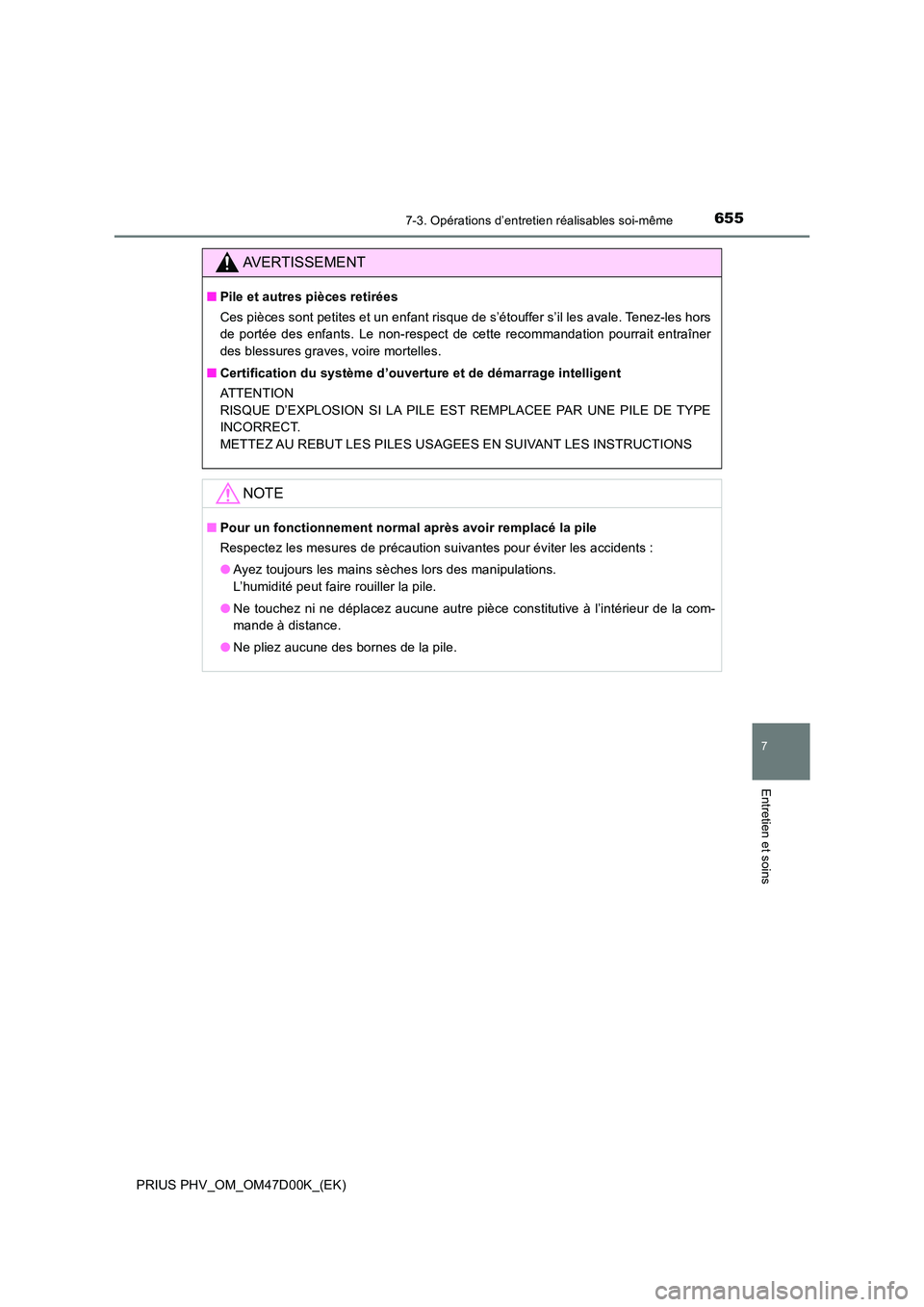

AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Certification du système d’ouverture et de démarrage intelligent
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT.
METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES INSTRUCTIONS
NOTE
■ Pour un fonctionnement normal après avoir remplacé la pile
Respectez les mesures de précaution suivantes pour éviter les accidents :
● Ayez toujours les mains sèches lors des manipulations.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de la pile.

6567-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

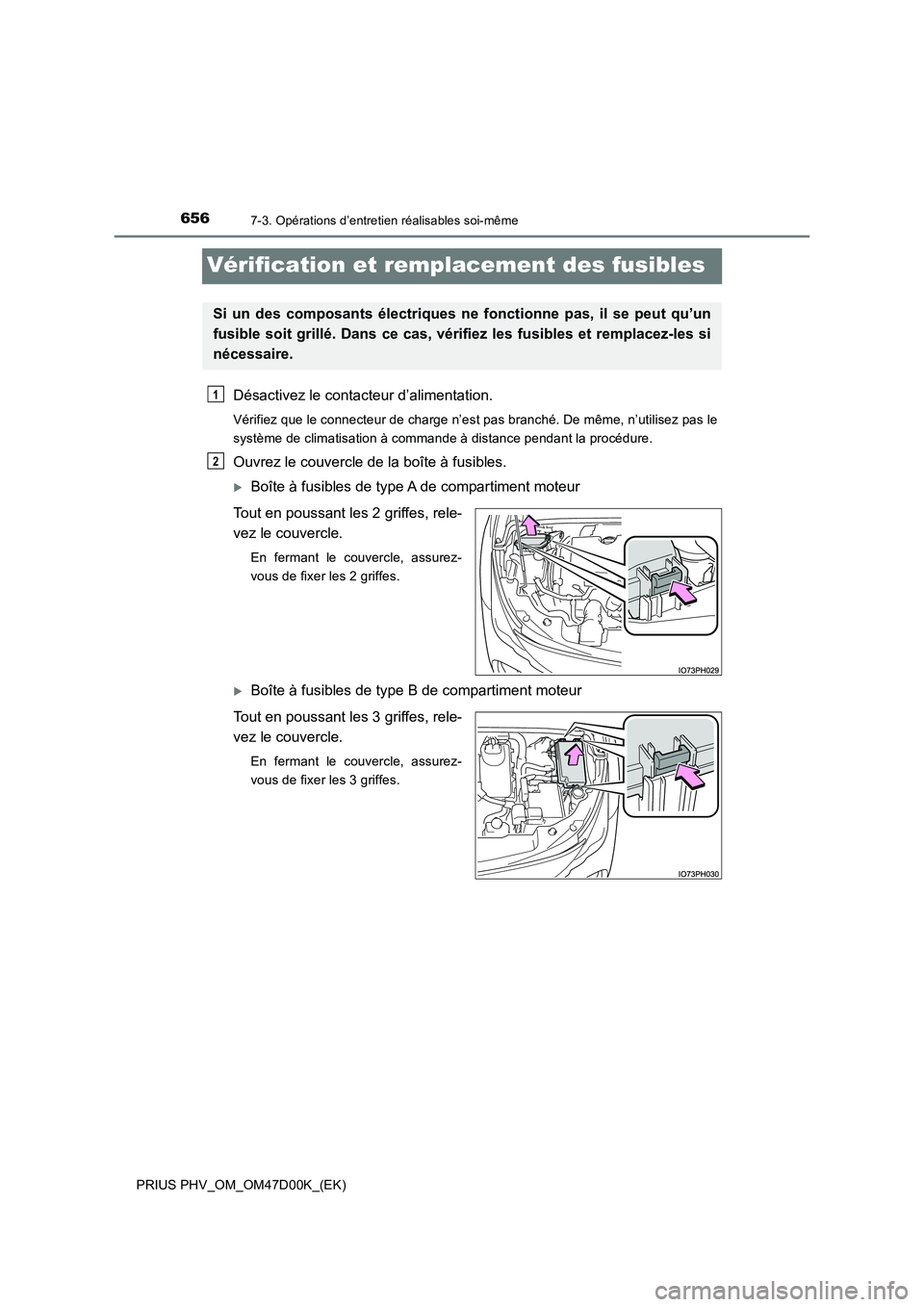

Vérification et remplacement des fusibles
Désactivez le contacteur d’alimentation.
Vérifiez que le connecteur de charge n’est pas branché. De même, n’utilisez pas le
système de climatisation à commande à distance pendant la procédure.
Ouvrez le couvercle de la boîte à fusibles.
Boîte à fusibles de type A de compartiment moteur
Tout en poussant les 2 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 2 griffes.
Boîte à fusibles de type B de compartiment moteur
Tout en poussant les 3 griffes, rele-
vez le couvercle.
En fermant le couvercle, assurez-
vous de fixer les 3 griffes.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2

6577-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

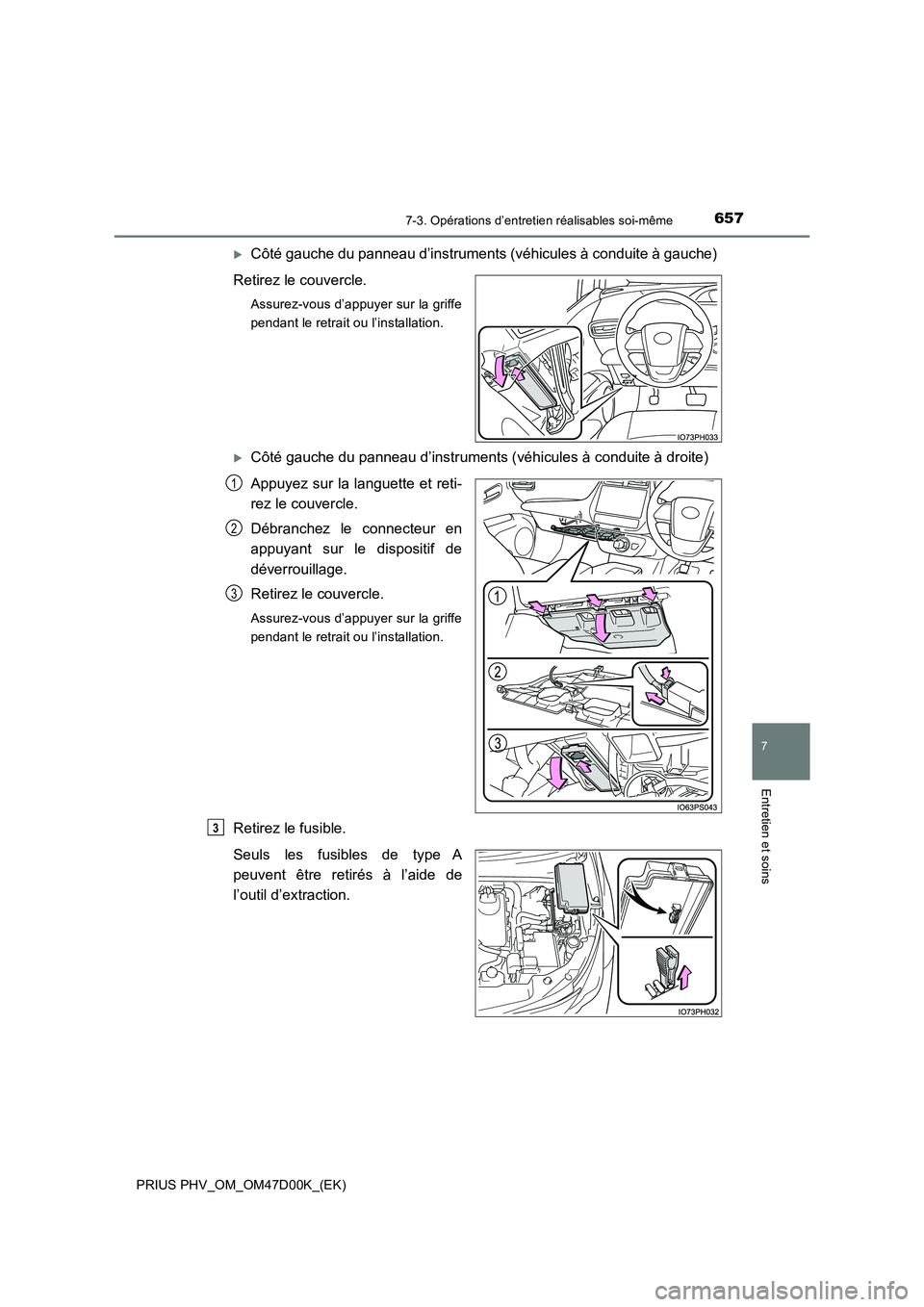

Côté gauche du panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Côté gauche du panneau d’instruments (véhicules à conduite à droite)
Appuyez sur la languette et reti-
rez le couvercle.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Retirez le couvercle.
Assurez-vous d’appuyer sur la griffe
pendant le retrait ou l’installation.
Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’outil d’extraction.
1
2
3
3

6587-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

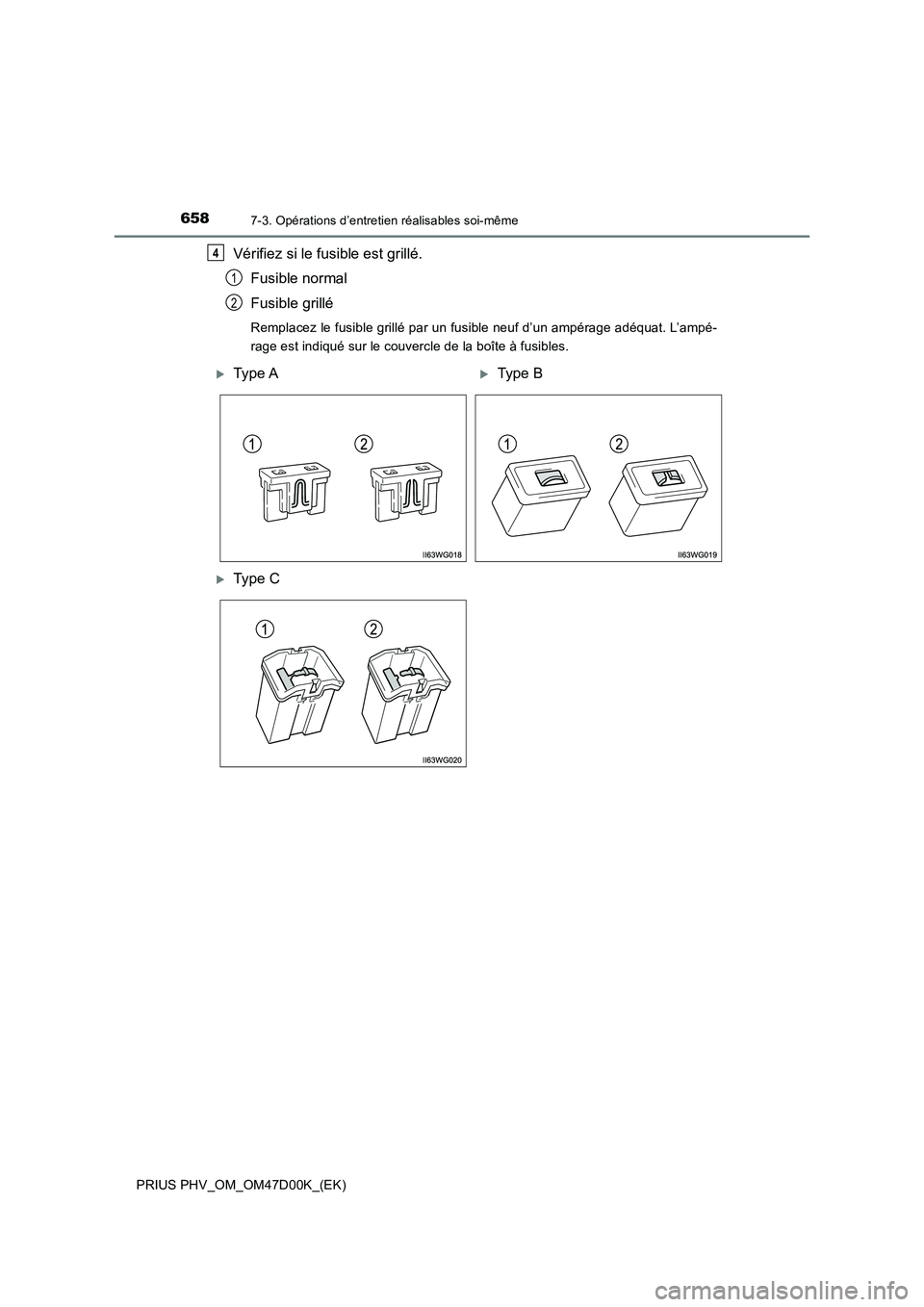

Vérifiez si le fusible est grillé.
Fusible normal
Fusible grillé
Remplacez le fusible grillé par un fusible neuf d’un ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
4
1
2
Type AType B
Type C

6597-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)
7
Entretien et soins

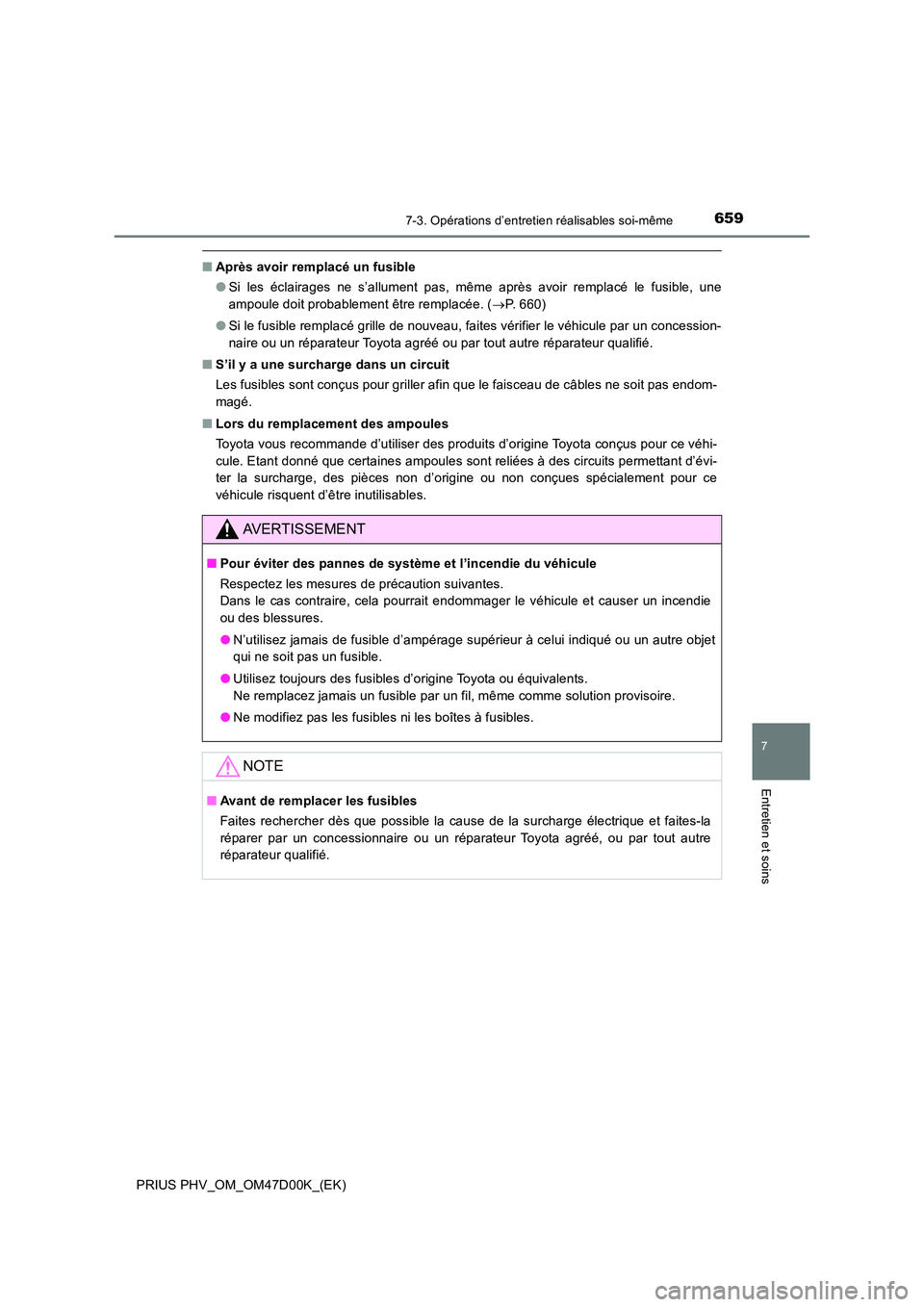

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( P. 660)
● Si le fusible remplacé grille de nouveau, faites vérifier le véhicule par un concession-
naire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■ Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
■ Pour éviter des pannes de système et l’incendie du véhicule
Respectez les mesures de précaution suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule et causer un incendie
ou des blessures.
● N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher dès que possible la cause de la surcharge électrique et faites-la
réparer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre
réparateur qualifié.

6607-3. Opérations d’entretien réalisables soi-même
PRIUS PHV_OM_OM47D00K_(EK)

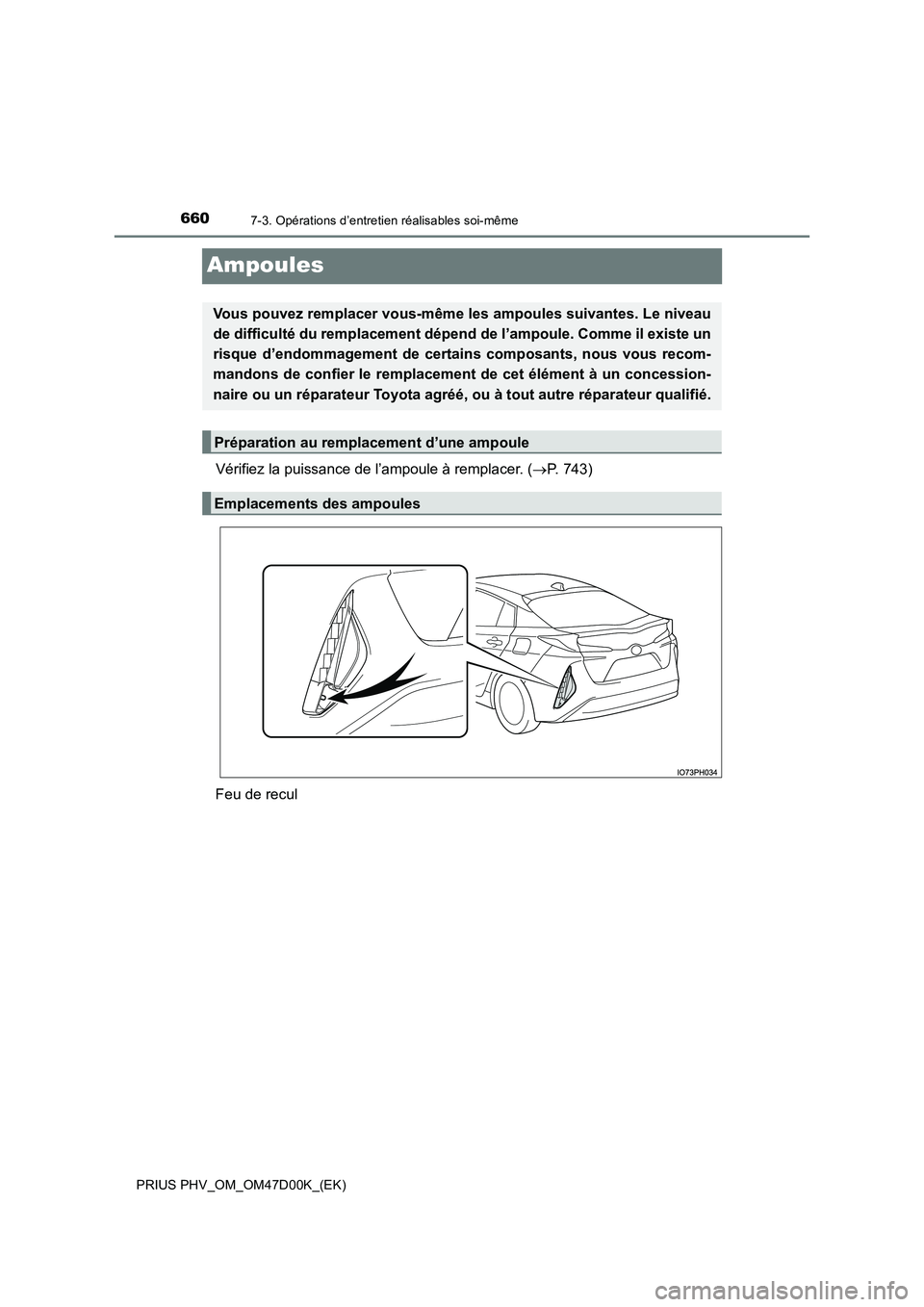

Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (P. 743)
Feu de recul
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Comme il existe un
risque d’endommagement de certain s composants, nous vous recom-
mandons de confier le remplacement de cet élément à un concession-
naire ou un réparateur Toyota agréé, ou à tout autre réparateur qualifié.
Préparation au remplacement d’une ampoule
Emplacements des ampoules
