TOYOTA PRIUS PLUG-IN HYBRID 2018 Návod na použití (in Czech)

1312-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
Kabel zástrčky může být vyměněn následujícím postupem.
Připravte si nabíjecí kabel
(→S. 126) a výměnný kabel
zástrčky.
Vytáhněte uvolňovací klíč ven.
Dejte pozor, abyste vytažený uvol-
ňovací klíč neztratili.
Sejměte uzávěr konektoru
kabelu zástrčky.
Zasuňte uvolňovací klíč do
uvolňovací štěrbiny CCID
(Přerušovací zařízení nabíjecí-
ho obvodu).
Zasuňte uvolňovací klíč ve směru
zobrazeném na obrázku.
Výměna kabelu zástrčky (nabíjecí kabel režimu 2) (je-li ve výbavě)
1
2
3
4

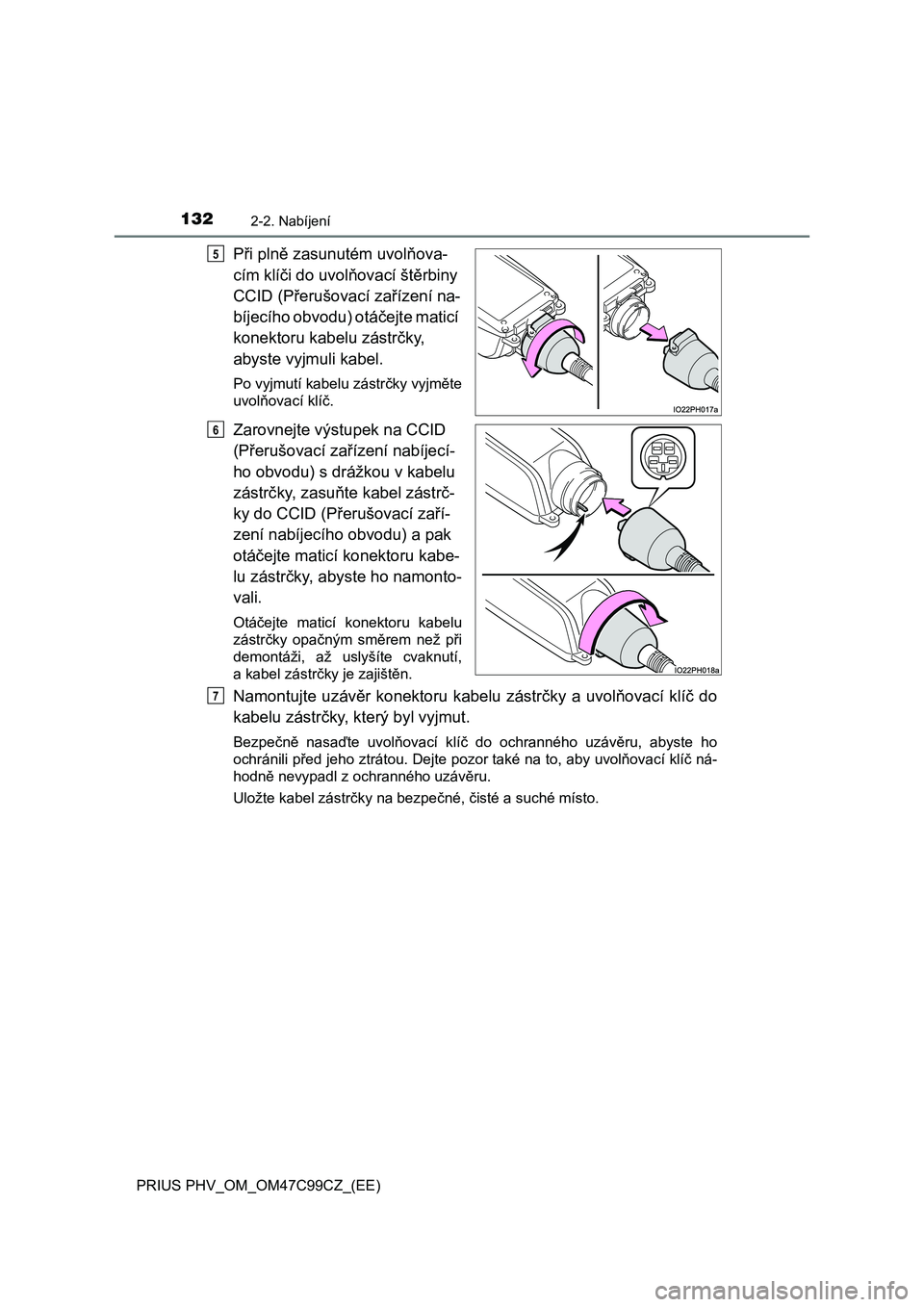

1322-2. Nabíjení
PRIUS PHV_OM_OM47C99CZ_(EE)
Při plně zasunutém uvolňova-
cím klíči do uvolňovací štěrbiny
CCID (Přerušovací zařízení na-
bíjecího obvodu) otáčejte maticí
konektoru kabelu zástrčky,
abyste vyjmuli kabel.
Po vyjmutí kabelu zástrčky vyjměte
uvolňovací klíč.
Zarovnejte výstupek na CCID
(Přerušovací zařízení nabíjecí-
ho obvodu) s drážkou v kabelu
zástrčky, zasuňte kabel zástrč-
ky do CCID (Přerušovací zaří-
zení nabíjecího obvodu) a pak
otáčejte maticí konektoru kabe-
lu zástrčky, abyste ho namonto-
vali.
Otáčejte maticí konektoru kabelu
zástrčky opačným směrem než při
demontáži, až uslyšíte cvaknutí,
a kabel zástrčky je zajištěn.
Namontujte uzávěr konektoru kabelu zástrčky a uvolňovací klíč do
kabelu zástrčky, který byl vyjmut.
Bezpečně nasaďte uvolňovací klíč do ochranného uzávěru, abyste ho
ochránili před jeho ztrátou. Dejte pozor také na to, aby uvolňovací klíč ná-
hodně nevypadl z ochranného uzávěru.
Uložte kabel zástrčky na bezpečné, čisté a suché místo.
5
6
7

1332-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
VÝSTRAHA
■Když používáte nabíjecí kabel a CCID (Přerušovací zařízení nabíjecího
obvodu)
Dodržujte následující pokyny.
Jinak to může zapříčinit neočekávanou nehodu, mající za následek smrtel-
ná nebo vážná zranění.
●Nepokoušejte se rozebírat nebo opravovat nabíjecí kabel, nabíjecí konek-
tor, zástrčku nebo CCID (Přerušovací zařízení nabíjecího obvodu).
Pokud nastane nějaký problém s nabíjecím kabelem nebo CCID (Přerušo-
vací zařízení nabíjecího obvodu), ihned zastavte nabíjení a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
●Nevystavujte nabíjecí kabel, nabíjecí konektor, zástrčku nebo CCID (Pře-
rušovací zařízení nabíjecího obvodu) silnému tlaku nebo nárazu.
●Nevyvíjejte na nabíjecí kabel nadměrnou sílu jeho násilným skládáním,
kroucením, taháním nebo smýkáním.
●Nepoškoďte nabíjecí kabel ostrými předměty.
●Neohýbejte nabíjecí konektor nebo zástrčku a nezasunujte do nich nepat-
řičné předměty.
●Nedávejte nabíjecí konektor a zástrčku do vody.
Pokud spadnou do vody, kontaktujte kteréhokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nevyměňujte kabel zástrčky mokrýma rukama. (je-li ve výbavě)
Nevyměňujte ho ani na místě, kde prší nebo je mokro.
●Nevyměňujte kabel zástrčky, když jsou zástrčka a/nebo nabíjecí konektor
připojeny. (je-li ve výbavě)
●Zkontrolujte, zda platí nějaké místní předpisy pro nabíjení EV a dodržujte
je.
●Nabíjecí kabel režimu 2: Když měníte kabel zástrčky, pevně otáčejte mati-
cí kabelu zástrčky, až uslyšíte "cvaknutí". (je-li ve výbavě)
●Nedávejte nabíjecí kabel na předměty s vysokou teplotou, například na
topné těleso.
●Nenamotávejte nabíjecí kabel kolem CCID (Přerušovací zařízení nabíjecí-
ho obvodu).

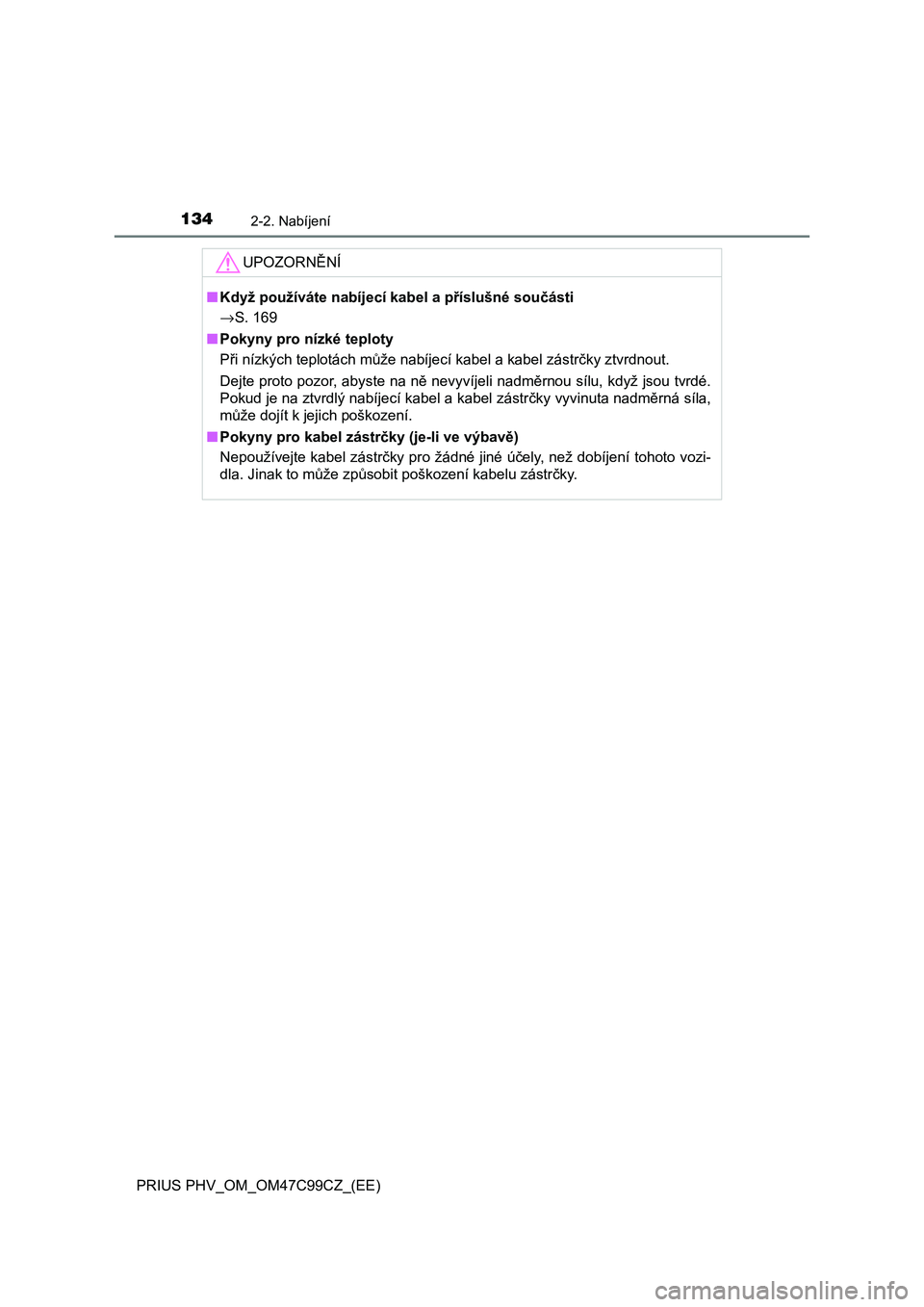

1342-2. Nabíjení
PRIUS PHV_OM_OM47C99CZ_(EE)
UPOZORNĚNÍ
■Když používáte nabíjecí kabel a příslušné součásti
→S. 169
■Pokyny pro nízké teploty
Při nízkých teplotách může nabíjecí kabel a kabel zástrčky ztvrdnout.
Dejte proto pozor, abyste na ně nevyvíjeli nadměrnou sílu, když jsou tvrdé.
Pokud je na ztvrdlý nabíjecí kabel a kabel zástrčky vyvinuta nadměrná síla,
může dojít k jejich poškození.
■Pokyny pro kabel zástrčky (je-li ve výbavě)
Nepoužívejte kabel zástrčky pro žádné jiné účely, než dobíjení tohoto vozi-
dla. Jinak to může způsobit poškození kabelu zástrčky.

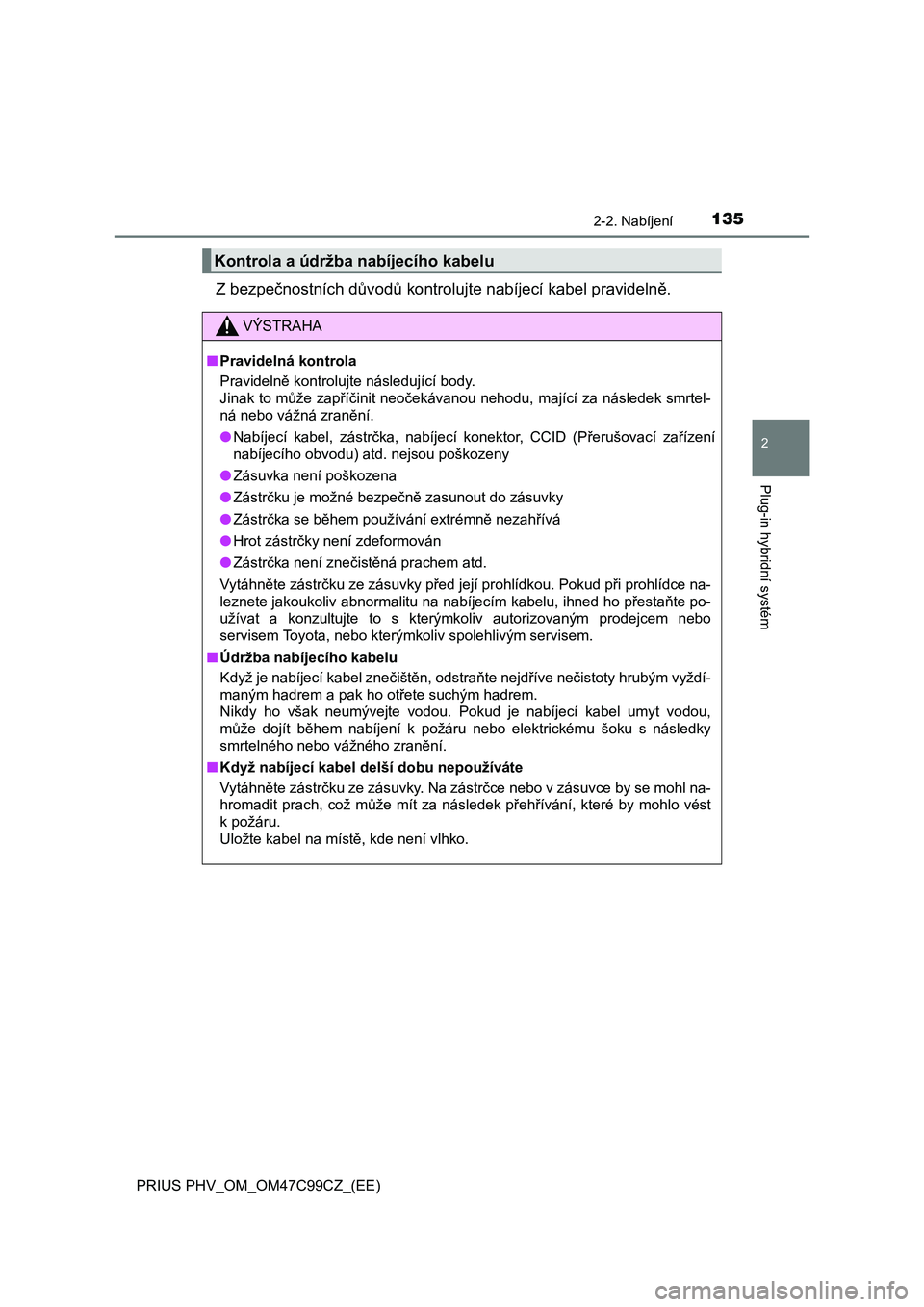

1352-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)
Z bezpečnostních důvodů kontrolujte nabíjecí kabel pravidelně.
Kontrola a údržba nabíjecího kabelu
VÝSTRAHA
■Pravidelná kontrola
Pravidelně kontrolujte následující body.
Jinak to může zapříčinit neočekávanou nehodu, mající za následek smrtel-
ná nebo vážná zranění.
●Nabíjecí kabel, zástrčka, nabíjecí konektor, CCID (Přerušovací zařízení
nabíjecího obvodu) atd. nejsou poškozeny
●Zásuvka není poškozena
●Zástrčku je možné bezpečně zasunout do zásuvky
●Zástrčka se během používání extrémně nezahřívá
●Hrot zástrčky není zdeformován
●Zástrčka není znečistěná prachem atd.
Vytáhněte zástrčku ze zásuvky před její prohlídkou. Pokud při prohlídce na-
leznete jakoukoliv abnormalitu na nabíjecím kabelu, ihned ho přestaňte po-
užívat a konzultujte to s kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
■Údržba nabíjecího kabelu
Když je nabíjecí kabel znečištěn, odstraňte nejdříve nečistoty hrubým vyždí-
maným hadrem a pak ho otřete suchým hadrem.
Nikdy ho však neumývejte vodou. Pokud je nabíjecí kabel umyt vodou,
může dojít během nabíjení k požáru nebo elektrickému šoku s následky
smrtelného nebo vážného zranění.
■Když nabíjecí kabel delší dobu nepoužíváte
Vytáhněte zástrčku ze zásuvky. Na zástrčce nebo v zásuvce by se mohl na-
hromadit prach, což může mít za následek přehřívání, které by mohlo vést
k požáru.
Uložte kabel na místě, kde není vlhko.

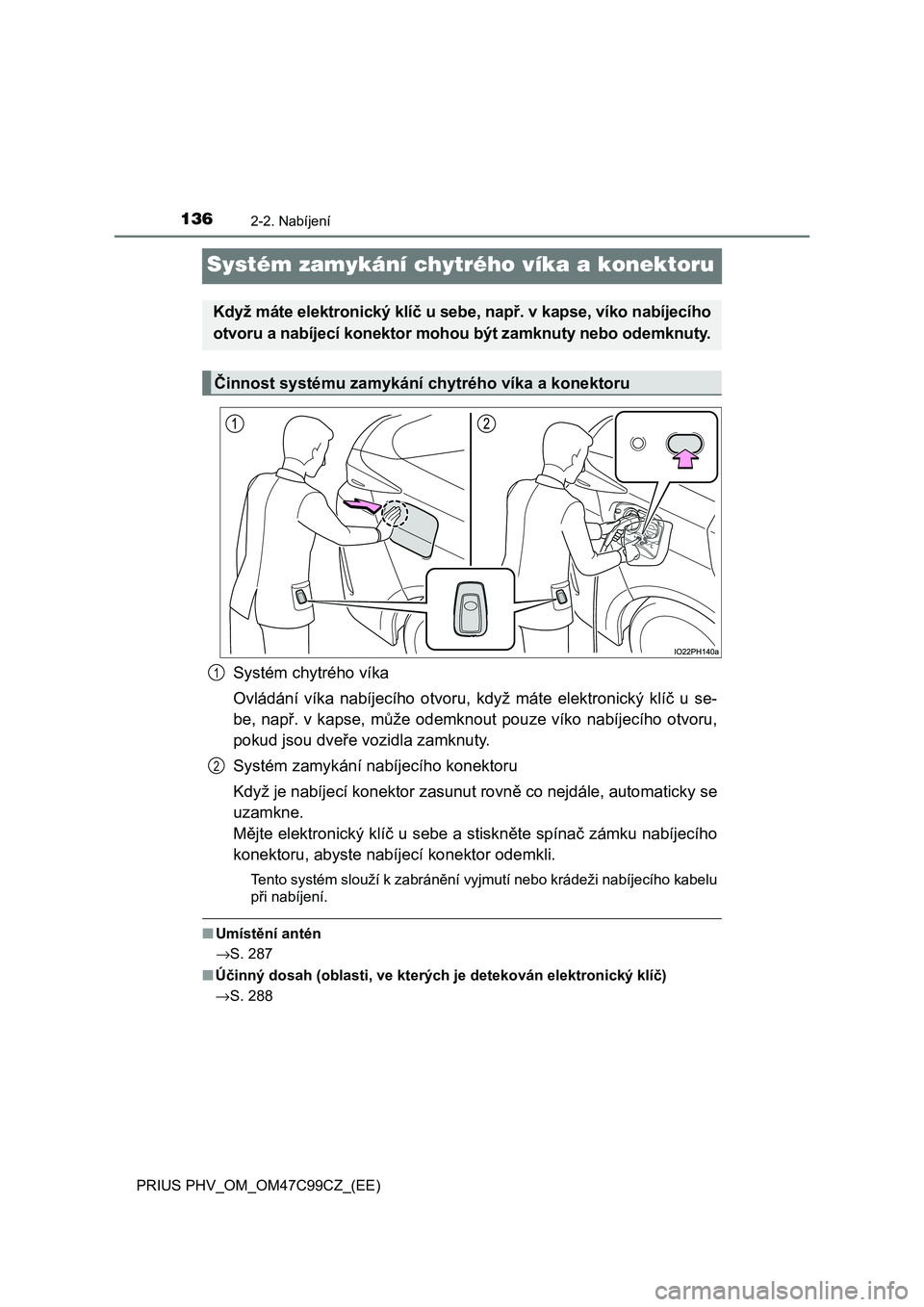

1362-2. Nabíjení
PRIUS PHV_OM_OM47C99CZ_(EE)
Systém zamykání chytrého víka a konektoru
Systém chytrého víka
Ovládání víka nabíjecího otvoru, když máte elektronický klíč u se-
be, např. v kapse, může odemknout pouze víko nabíjecího otvoru,
pokud jsou dveře vozidla zamknuty.
Systém zamykání nabíjecího konektoru
Když je nabíjecí konektor zasunut rovně co nejdále, automaticky se
uzamkne.
Mějte elektronický klíč u sebe a stiskněte spínač zámku nabíjecího
konektoru, abyste nabíjecí konektor odemkli.
Tento systém slouží k zabránění vyjmutí nebo krádeži nabíjecího kabelu
při nabíjení.
■Umístění antén
→S. 287
■Účinný dosah (oblasti, ve kterých je detekován elektronický klíč)
→S. 288
Když máte elektronický klíč u sebe, např. v kapse, víko nabíjecího
otvoru a nabíjecí konektor mohou být zamknuty nebo odemknuty.
Činnost systému zamykání chytrého víka a konektoru
1
2

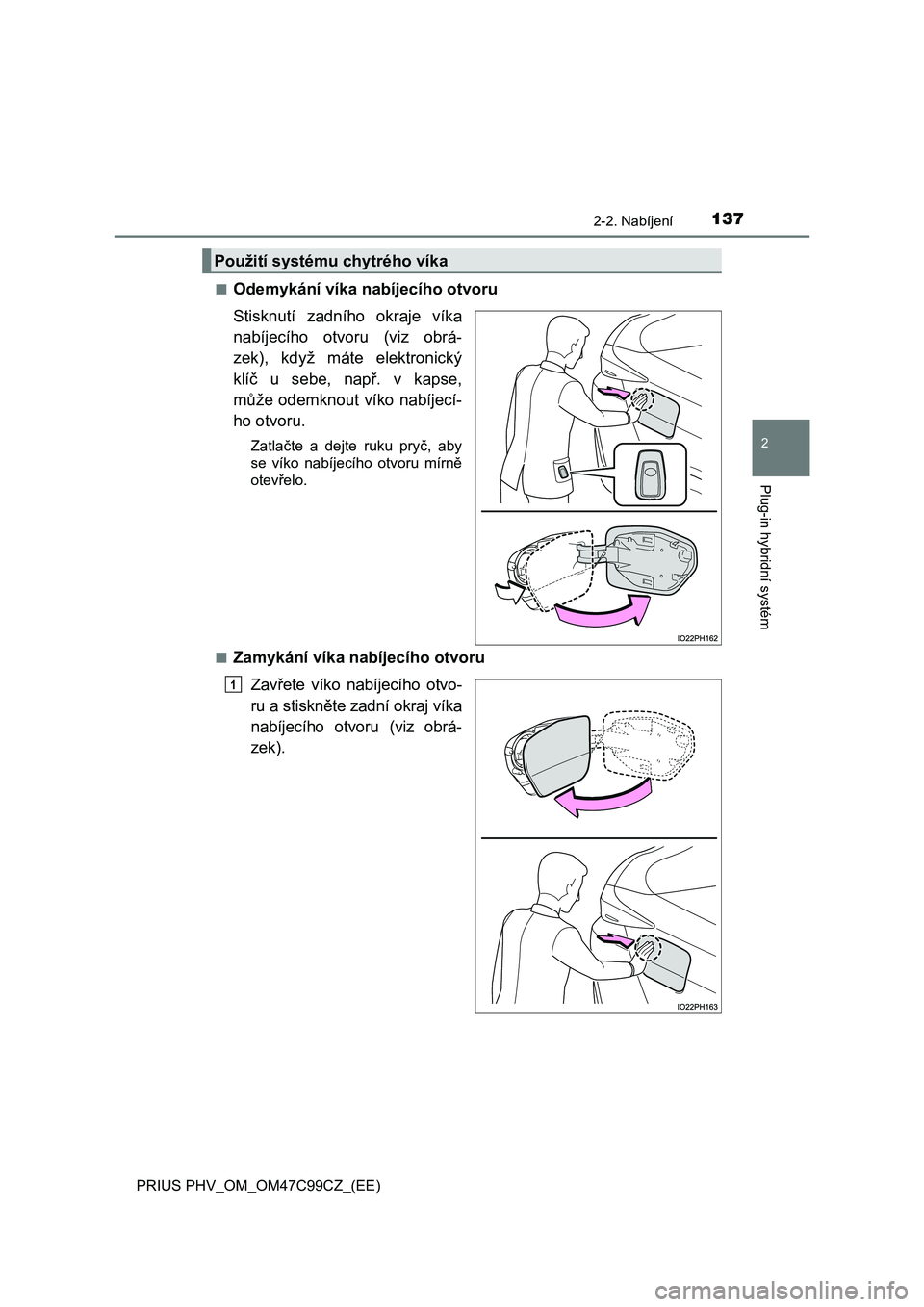

1372-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)■
Odemykání víka nabíjecího otvoru
Stisknutí zadního okraje víka
nabíjecího otvoru (viz obrá-
zek), když máte elektronický
klíč u sebe, např. v kapse,
může odemknout víko nabíjecí-
ho otvoru.
Zatlačte a dejte ruku pryč, aby
se víko nabíjecího otvoru mírně
otevřelo.
■
Zamykání víka nabíjecího otvoru
Zavřete víko nabíjecího otvo-
ru a stiskněte zadní okraj víka
nabíjecího otvoru (viz obrá-
zek).
Použití systému chytrého víka
1

1382-2. Nabíjení
PRIUS PHV_OM_OM47C99CZ_(EE)
Zamkněte dveře použitím systému Smart Entry & Start nebo bez-
drátového dálkového ovládání. (→S. 277)
Víko nabíjecího otvoru se uzamkne.
Pokud je víko nabíjecího otvoru zavřeno při zamknutých dveřích, víko
nabíjecího otvoru se uzamkne.
■Víko nabíjecího otvoru
●Pokud je zadní okraj víka nabíjecího otvoru (viz obrázky na S. 122 a 137)
stisknut, když jsou dveře zamknuty a nemáte u sebe elektronický klíč, víko
nabíjecího otvoru se mírně otevře, ale zůstane zamknuto. Mějte elektronic-
ký klíč u sebe nebo odemkněte dveře, a pak dvakrát stiskněte víko nabíjecí-
ho otvoru, abyste ho otevřeli.
●Pokud je víko nabíjecího otvoru opakovaně otevřeno a zavřeno, zámek víka
nabíjecího otvoru nemusí fungovat, aby systém chránil. V tom případě po
chvíli stiskněte víko nabíjecího otvoru dvakrát.
■Pokud byl systém Smart Entry & Start deaktivován v přizpůsobeném na-
stavení
Systém zamykání chytrého víka a konektoru bude také deaktivován. Pokud
byl systém Smart Entry & Start deaktivován v přizpůsobeném nastavení, víko
nabíjecího otvoru může být zamknuto a odemknuto provedením následují-
cích postupů.
●Zamykání víka nabíjecího otvoru
Zavřete víko nabíjecího otvoru. (→S. 137)
Zamkněte dveře použitím bezdrátového dálkového ovládání nebo spína-
čem centrálního zamykání dveří. (→S. 277, 279)
Víko nabíjecího otvoru může být zamknuto, pokud jsou provedeny kroky
a v opačném pořadí.
●Odemykání víka nabíjecího otvoru
Odemkněte dveře použitím bezdrátového dálkového ovládání nebo spí-
načem centrálního zamykání dveří. (→S. 277, 279)
Otevřete víko nabíjecího otvoru. (→S. 137)
2
1
2
1
2
1
2

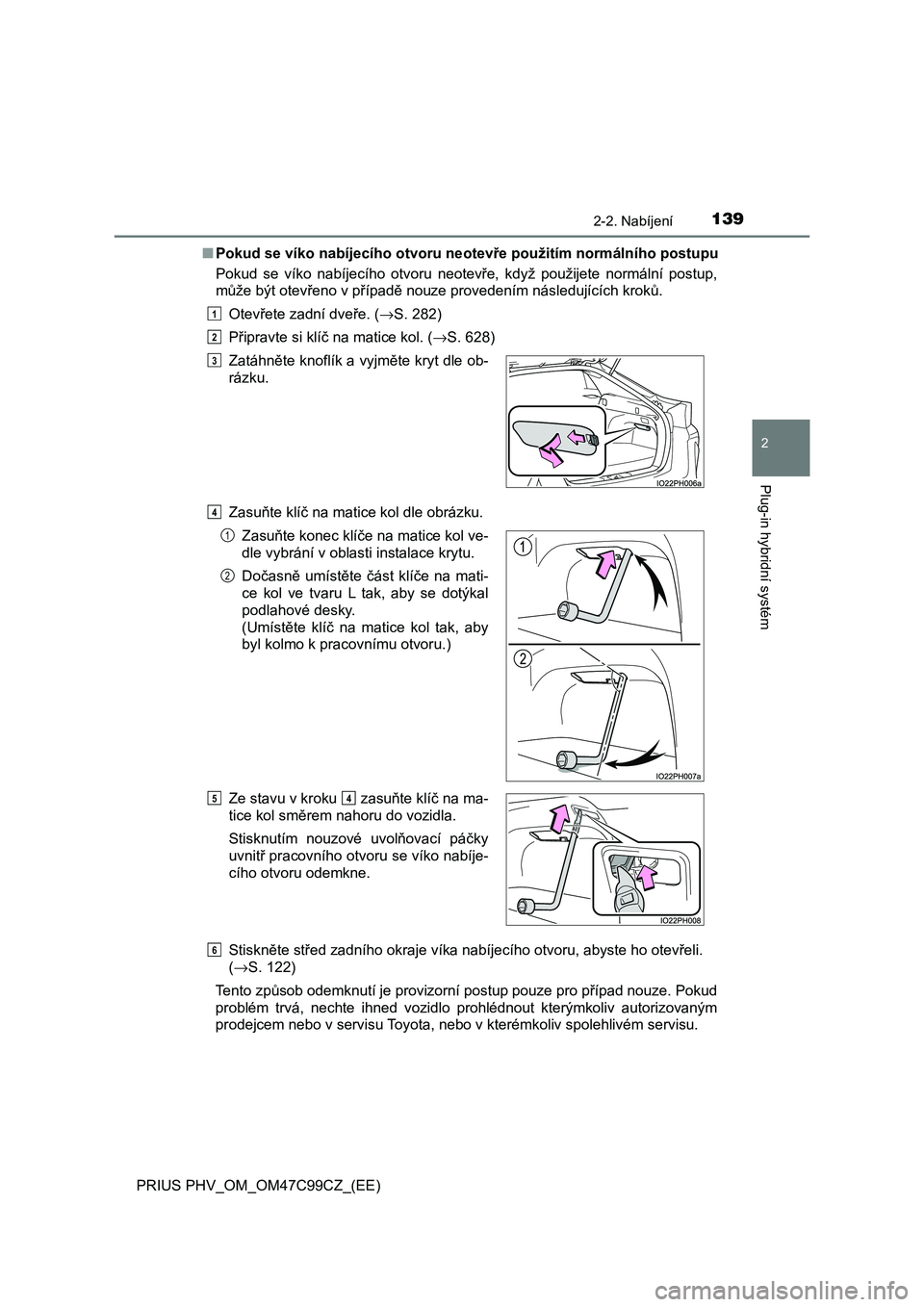

1392-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47C99CZ_(EE)■Pokud se víko nabíjecího otvoru neotevře použitím normálního postupu
Pokud se víko nabíjecího otvoru neotevře, když použijete normální postup,
může být otevřeno v případě nouze provedením následujících kroků.
Otevřete zadní dveře. (→S. 282)
Připravte si klíč na matice kol. (→S. 628)
Zasuňte klíč na matice kol dle obrázku.
<00360057004c0056004e0051010c00570048000300560057011c004800470003005d0044004700510074004b005200030052004e00550044004d0048000300590074004e004400030051004400450074004d004800460074004b0052000300520057005900
5200550058000f000300440045005c0056005700480003004b[o otevřeli.
(→S. 122)
Tento způsob odemknutí je provizorní postup pouze pro případ nouze. Pokud
problém trvá, nechte ihned vozidlo prohlédnout kterýmkoliv autorizovaným
prodejcem nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu. Zatáhněte knoflík a vyjměte kryt dle ob-
rázku.
Zasuňte konec klíče na matice kol ve-
dle vybrání v oblasti instalace krytu.
Dočasně umístěte část klíče na mati-
ce kol ve tvaru L tak, aby se dotýkal
podlahové desky.
(Umístěte klíč na matice kol tak, aby
byl kolmo k pracovnímu otvoru.)
Ze stavu v kroku zasuňte klíč na ma-
tice kol směrem nahoru do vozidla.
Stisknutím nouzové uvolňovací páčky
uvnitř pracovního otvoru se víko nabíje-
cího otvoru odemkne.
1
2
3
4
1
2
54
6

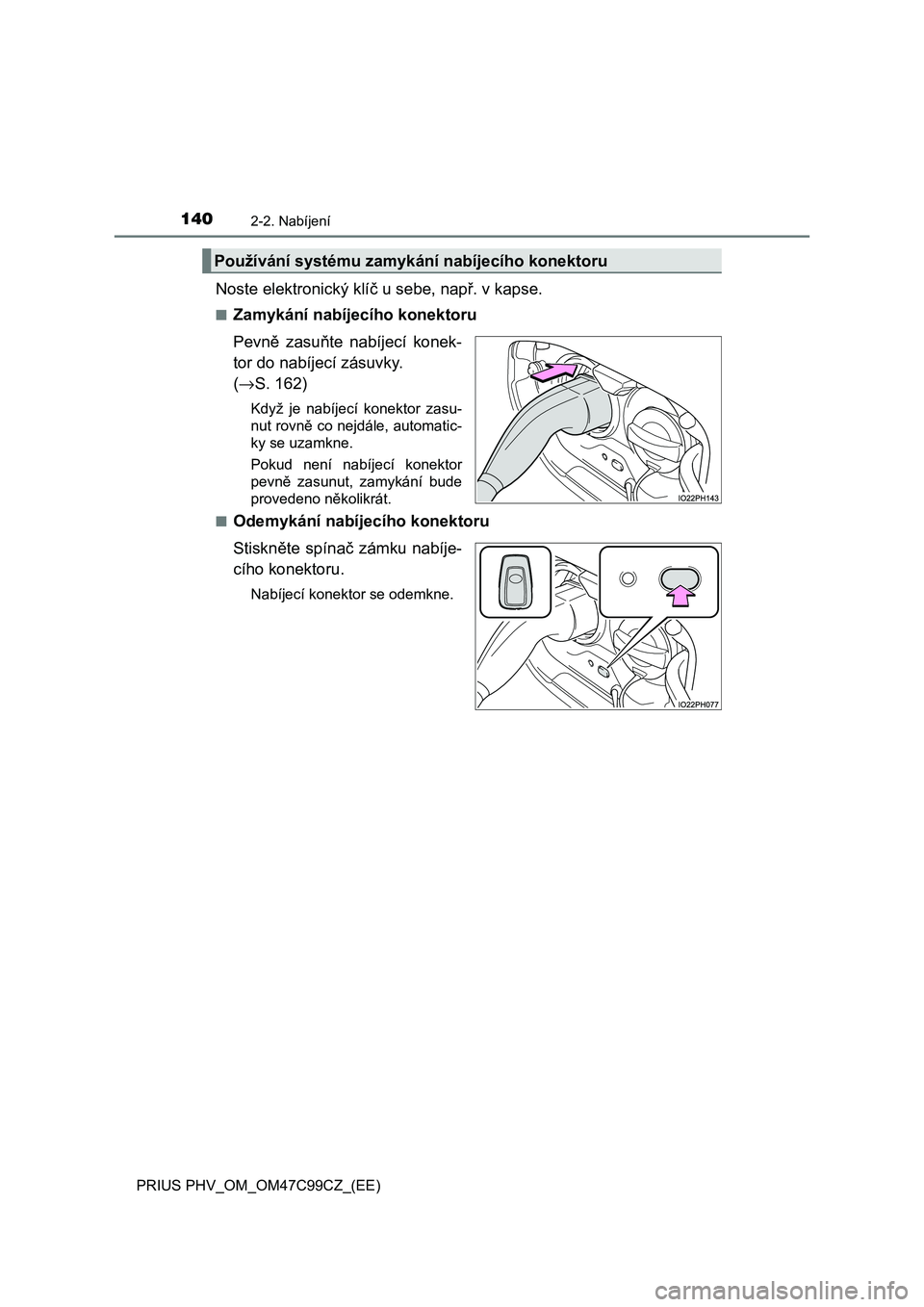

1402-2. Nabíjení
PRIUS PHV_OM_OM47C99CZ_(EE)
Noste elektronický klíč u sebe, např. v kapse.
■Zamykání nabíjecího konektoru
Pevně zasuňte nabíjecí konek-
tor do nabíjecí zásuvky.
(→S. 162)
Když je nabíjecí konektor zasu-
nut rovně co nejdále, automatic-
ky se uzamkne.
Pokud není nabíjecí konektor
pevně zasunut, zamykání bude
provedeno několikrát.
■
Odemykání nabíjecího konektoru
Stiskněte spínač zámku nabíje-
cího konektoru.
Nabíjecí konektor se odemkne.
Používání systému zamykání nabíjecího konektoru
