2113. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

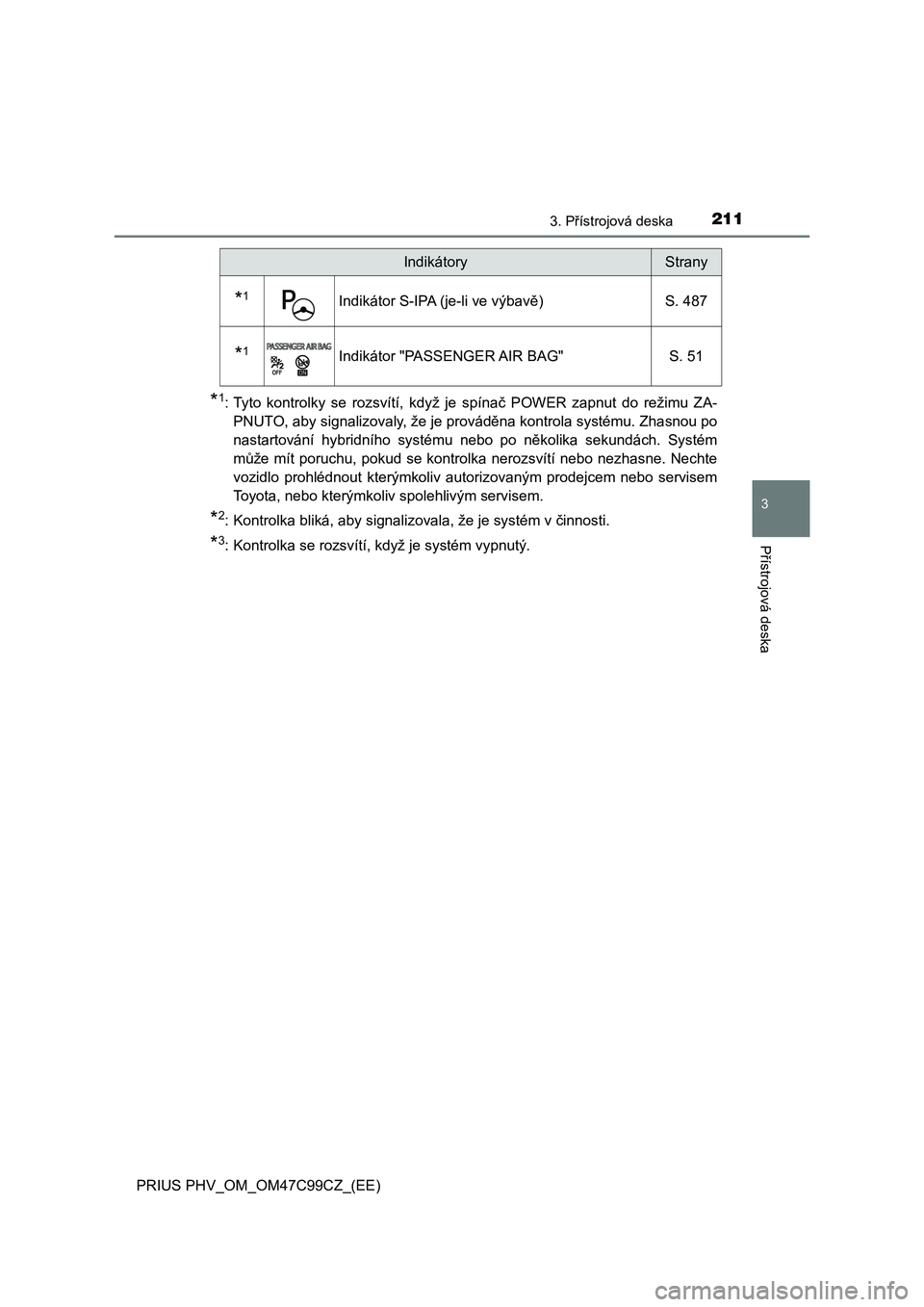

*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Kontrolka se rozsvítí, když je systém vypnutý.
*1Indikátor S-IPA (je-li ve výbavě) S. 487
*1Indikátor "PASSENGER AIR BAG" S. 51
IndikátoryStrany

2123. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■

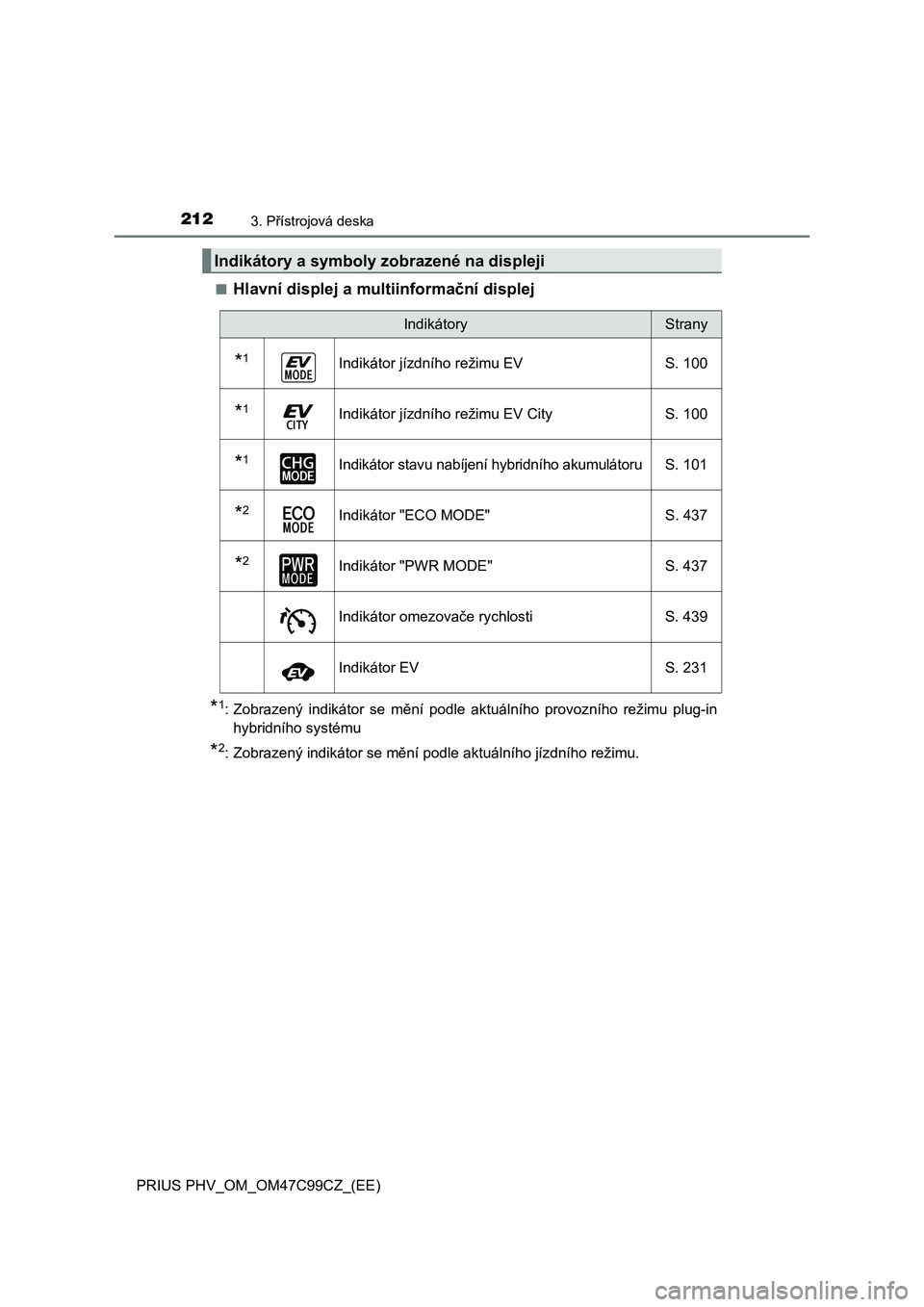

Hlavní displej a multiinformační displej
*1: Zobrazený indikátor se mění podle aktuálního provozního režimu plug-in
hybridního systému
*2: Zobrazený indikátor se mění podle aktuálního jízdního režimu.
Indikátory a symboly zobrazené na displeji
IndikátoryStrany
*1Indikátor jízdního režimu EV S. 100
*1Indikátor jízdního režimu EV City S. 100
*1Indikátor stavu nabíjení hybridního akumulátoru S. 101
*2Indikátor "ECO MODE" S. 437
*2Indikátor "PWR MODE" S. 437
Indikátor omezovače rychlosti S. 439
Indikátor EV S. 231

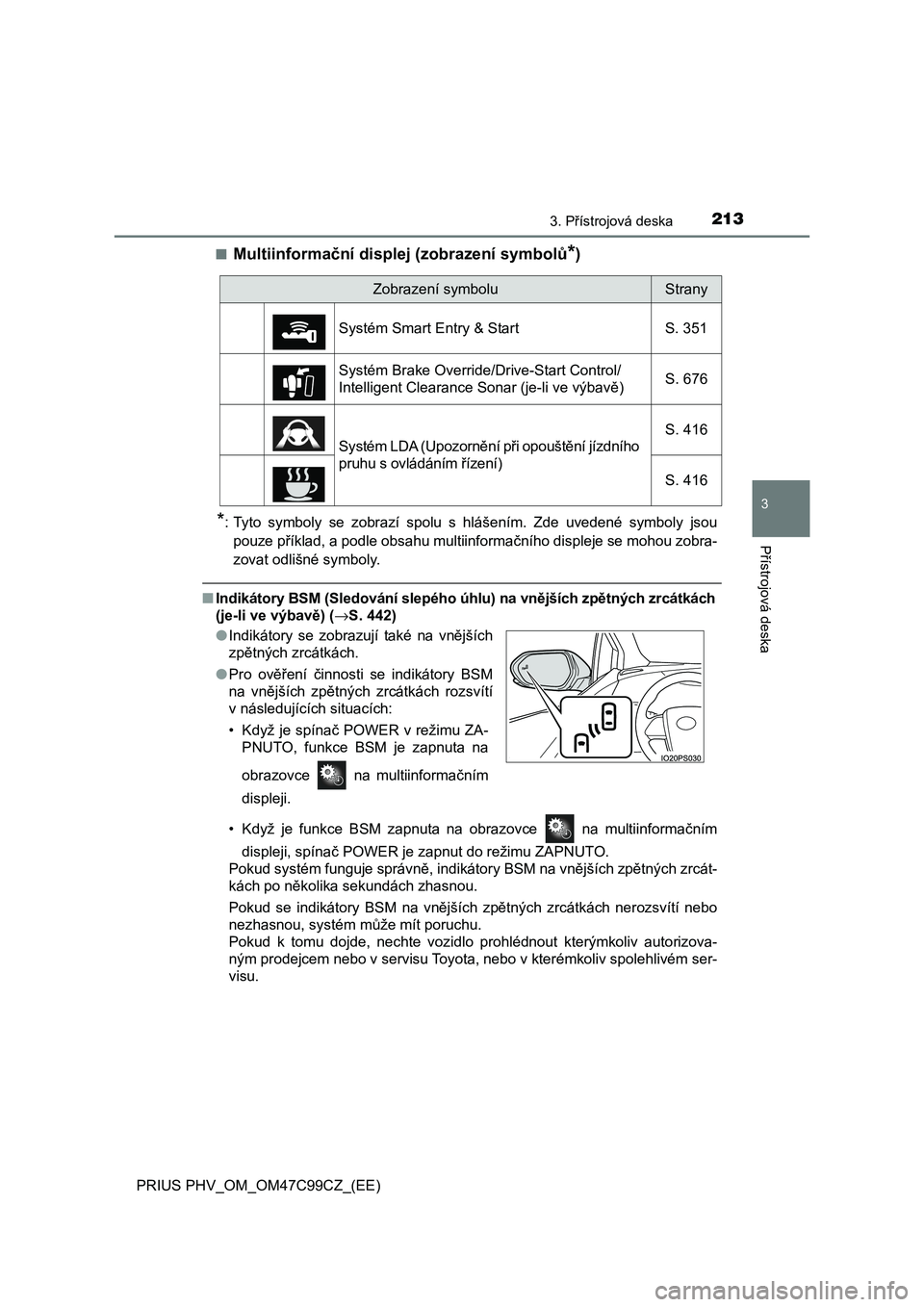

2133. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■
Multiinformační displej (zobrazení symbolů*)
*: Tyto symboly se zobrazí spolu s hlášením. Zde uvedené symboly jsou
pouze příklad, a podle obsahu multiinformačního displeje se mohou zobra-
zovat odlišné symboly.
■Indikátory BSM (Sledování slepého úhlu) na vnějších zpětných zrcátkách
(je-li ve výbavě) (→S. 442)
• Když je funkce BSM zapnuta na obrazovce na multiinformačním
displeji, spínač POWER je zapnut do režimu ZAPNUTO.
Pokud systém funguje správně, indikátory BSM na vnějších zpětných zrcát-
kách po několika sekundách zhasnou.
Pokud se indikátory BSM na vnějších zpětných zrcátkách nerozsvítí nebo
nezhasnou, systém může mít poruchu.
Pokud k tomu dojde, nechte vozidlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo v servisu Toyota, nebo v kterémkoliv spolehlivém ser-
visu.
Zobrazení symboluStrany
Systém Smart Entry & Start S. 351
Systém Brake Override/Drive-Start Control/
Intelligent Clearance Sonar (je-li ve výbavě)S. 676
Systém LDA (Upozornění při opouštění jízdního
pruhu s ovládáním řízení)S. 416
S. 416
●Indikátory se zobrazují také na vnějších
zpětných zrcátkách.
●Pro ověření činnosti se indikátory BSM
na vnějších zpětných zrcátkách rozsvítí
v následujících situacích:
• Když je spínač POWER v režimu ZA-
PNUTO, funkce BSM je zapnuta na
obrazovce na multiinformačním
displeji.

2143. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

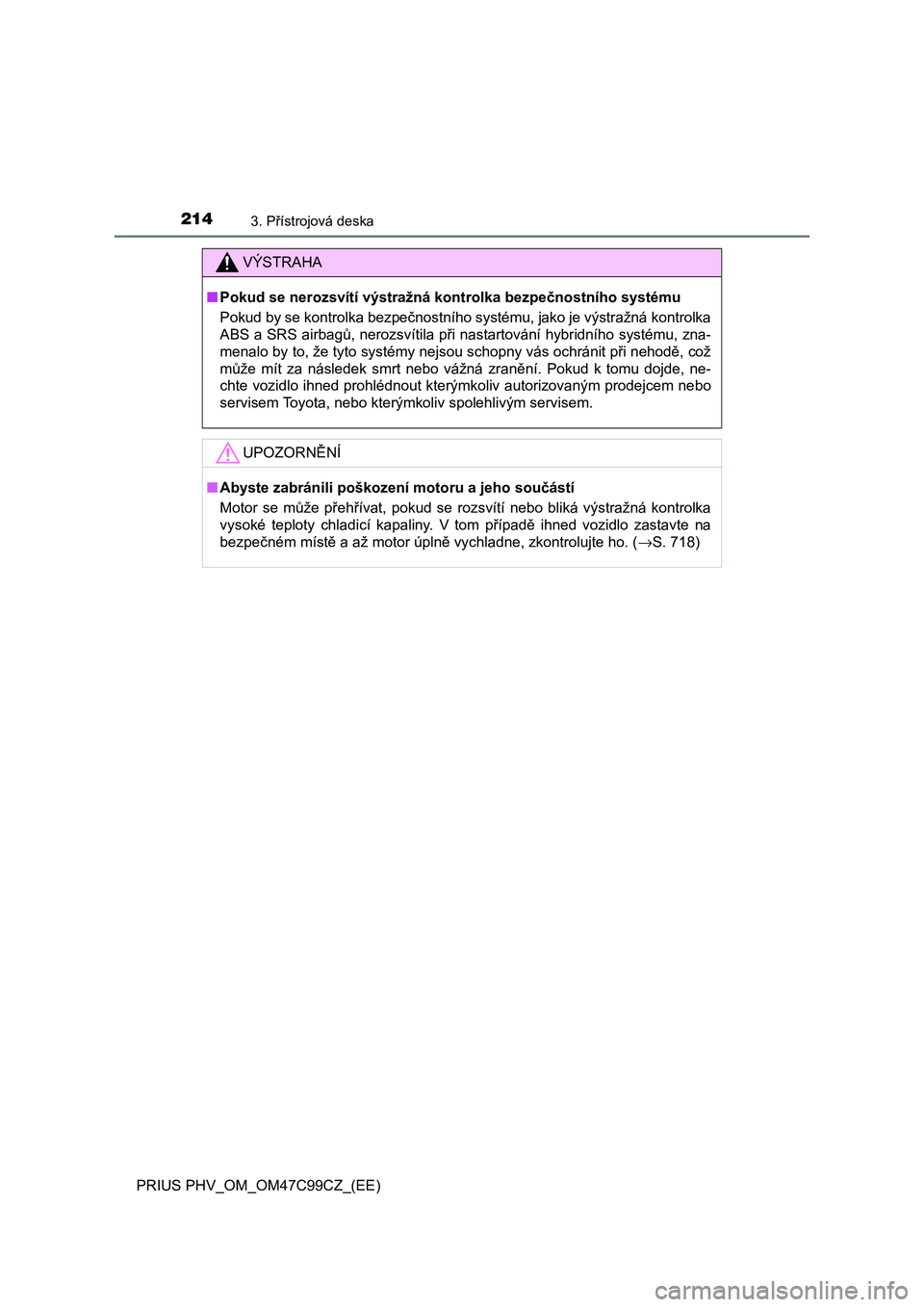

VÝSTRAHA
■Pokud se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování hybridního systému, zna-
menalo by to, že tyto systémy nejsou schopny vás ochránit při nehodě, což
může mít za následek smrt nebo vážná zranění. Pokud k tomu dojde, ne-
chte vozidlo ihned prohlédnout kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
Motor se může přehřívat, pokud se rozsvítí nebo bliká výstražná kontrolka
vysoké teploty chladicí kapaliny. V tom případě ihned vozidlo zastavte na
bezpečném místě a až motor úplně vychladne, zkontrolujte ho. (→S. 718)

2153. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
3
Přístrojová deska

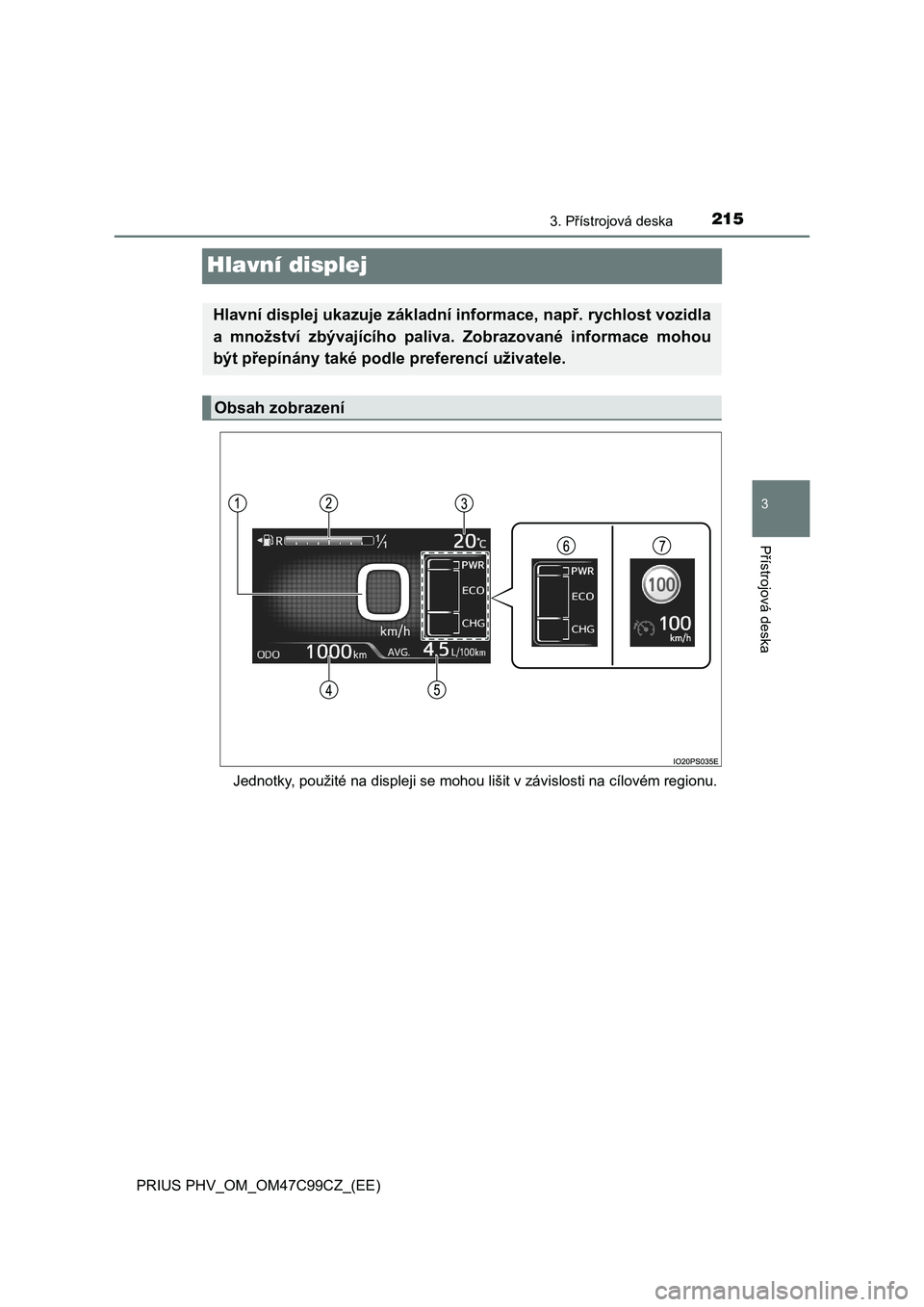

Hlavní displej
Jednotky, použité na displeji se mohou lišit v závislosti na cílovém regionu.
Hlavní displej ukazuje základní informace, např. rychlost vozidla
a množství zbývajícího paliva. Zobrazované informace mohou
být přepínány také podle preferencí uživatele.
Obsah zobrazení

2163. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

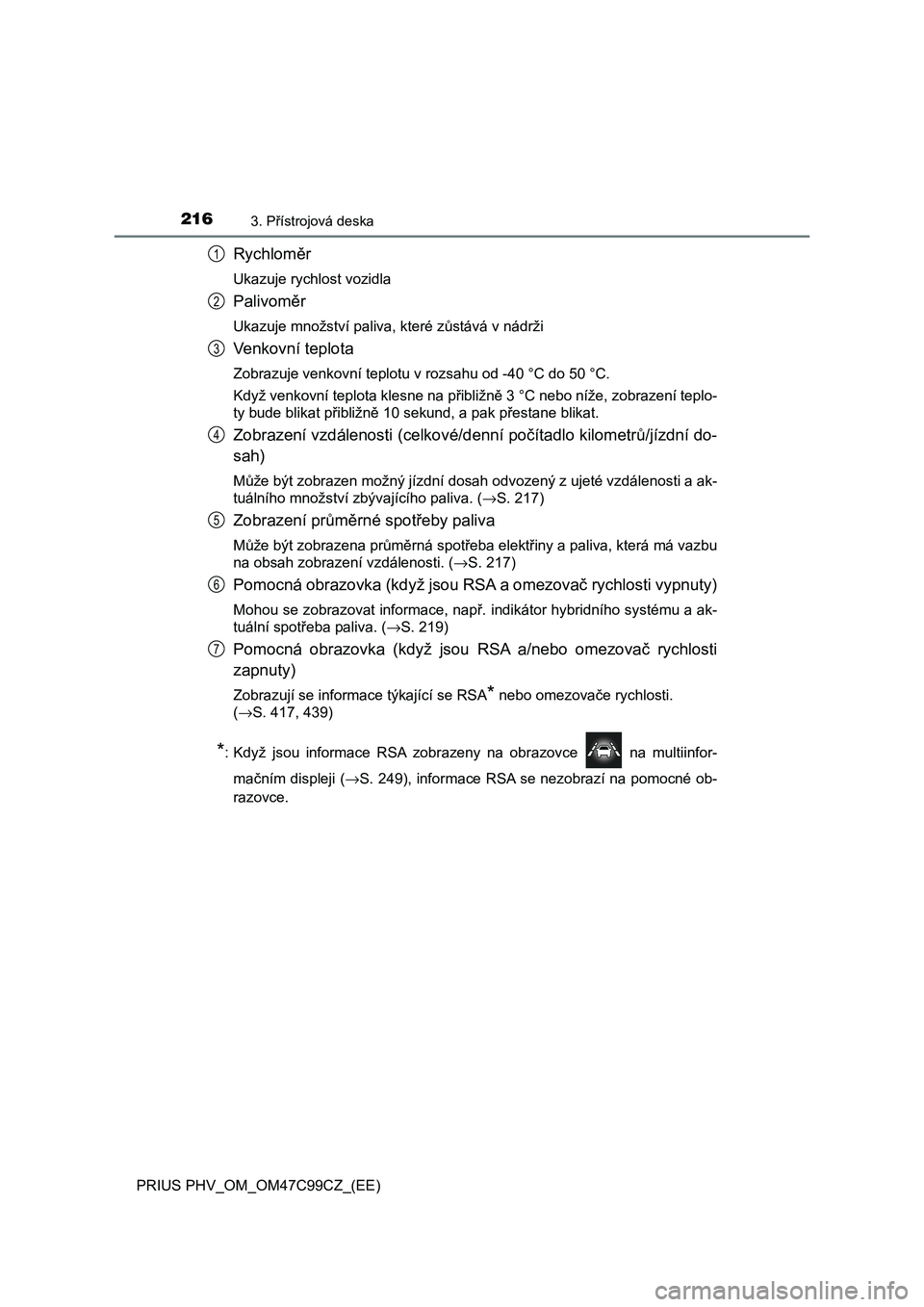

Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
Když venkovní teplota klesne na přibližně 3 °C nebo níže, zobrazení teplo-
ty bude blikat přibližně 10 sekund, a pak přestane blikat.
Zobrazení vzdálenosti (celkové/denní počítadlo kilometrů/jízdní do-
sah)
Může být zobrazen možný jízdní dosah odvozený z ujeté vzdálenosti a ak-
tuálního množství zbývajícího paliva. (→S. 217)
Zobrazení průměrné spotřeby paliva
<0030012400e500480003004500ea00570003005d0052004500550044005d00480051004400030053005501240050010c00550051006900030056005300520057011c00480045004400030048004f0048004e0057011c004c0051005c000300440003005300
44004f004c00590044000f0003004e00570048005500690003[má vazbu
na obsah zobrazení vzdálenosti. (→S. 217)
Pomocná obrazovka (když jsou RSA a omezovač rychlosti vypnuty)
Mohou se zobrazovat informace, např. indikátor hybridního systému a ak-
tuální spotřeba paliva. (→S. 219)
Pomocná obrazovka (když jsou RSA a/nebo omezovač rychlosti
zapnuty)
Zobrazují se informace týkající se RSA* nebo omezovače rychlosti.
(→S. 417, 439)
*: Když jsou informace RSA zobrazeny na obrazovce na multiinfor-
mačním displeji (→S. 249), informace RSA se nezobrazí na pomocné ob-
razovce.
1
2
3
4
5
6
7

2173. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

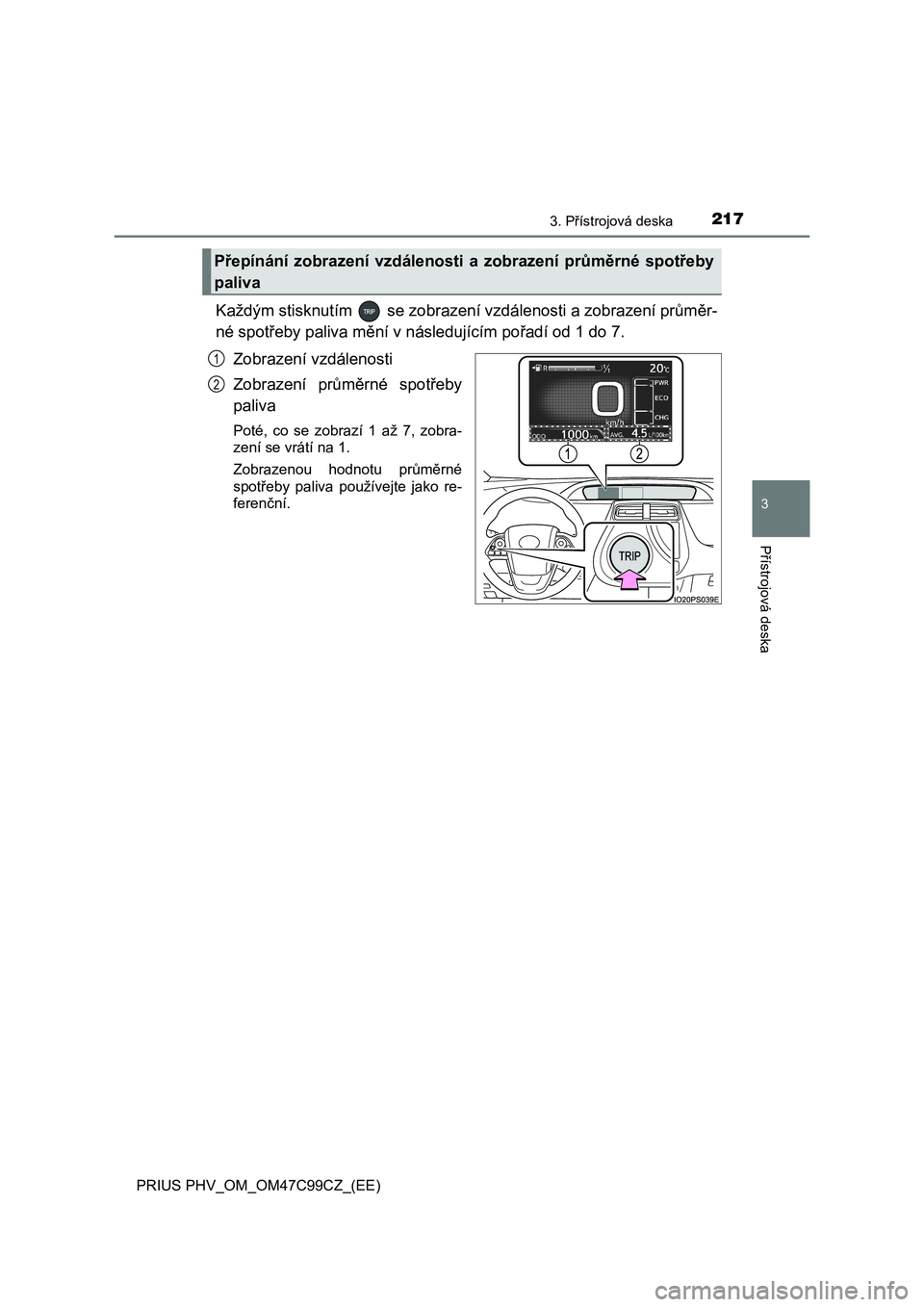

Každým stisknutím se zobrazení vzdálenosti a zobrazení průměr-
né spotřeby paliva mění v následujícím pořadí od 1 do 7.
Zobrazení vzdálenosti
Zobrazení průměrné spotřeby
paliva
Poté, co se zobrazí 1 až 7, zobra-
zení se vrátí na 1.
Zobrazenou hodnotu průměrné
spotřeby paliva používejte jako re-
ferenční.
Přepínání zobrazení vzdálenosti a zobrazení průměrné spotřeby
paliva
1
2

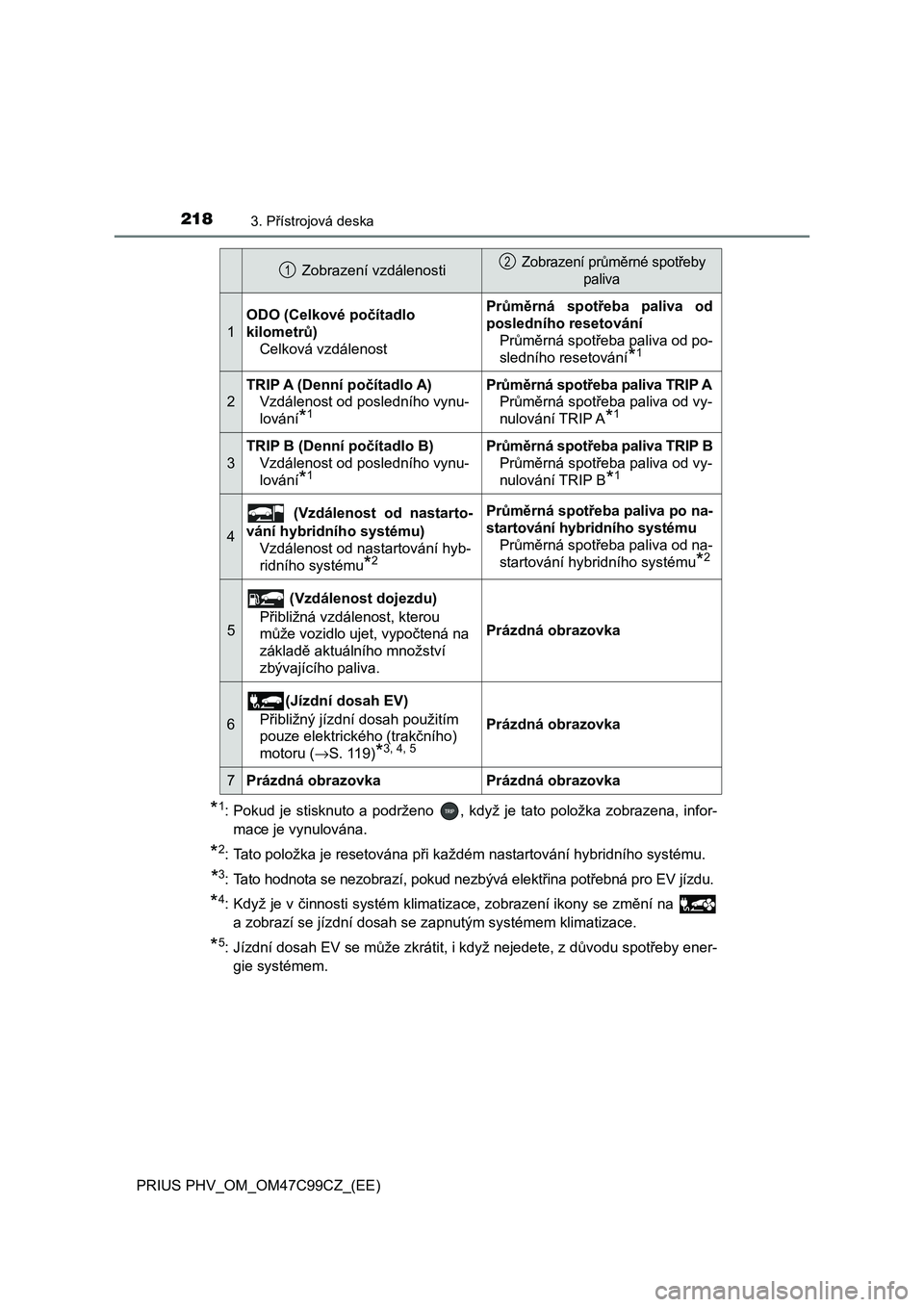

2183. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
*1: Pokud je stisknuto a podrženo , když je tato položka zobrazena, infor-
mace je vynulována.
*2: Tato položka je resetována při každém nastartování hybridního systému.
*3: Tato hodnota se nezobrazí, pokud nezbývá elektřina potřebná pro EV jízdu.
*4: Když je v činnosti systém klimatizace, zobrazení ikony se změní na
a zobrazí se jízdní dosah se zapnutým systémem klimatizace.
*5: Jízdní dosah EV se může zkrátit, i když nejedete, z důvodu spotřeby ener-
gie systémem.
Zobrazení vzdálenosti Zobrazení průměrné spotřeby
paliva
1
ODO (Celkové počítadlo
kilometrů)
Celková vzdálenostPrůměrná spotřeba paliva od
posledního resetování
Průměrná spotřeba paliva od po-
sledního resetování
*1
2
TRIP A (Denní počítadlo A)
Vzdálenost od posledního vynu-
lování
*1
Průměrná spotřeba paliva TRIP A
Průměrná spotřeba paliva od vy-
nulování TRIP A
*1
3
TRIP B (Denní počítadlo B)
Vzdálenost od posledního vynu-
lování
*1
Průměrná spotřeba paliva TRIP B
Průměrná spotřeba paliva od vy-
nulování TRIP B
*1
4
(Vzdálenost od nastarto-
vání hybridního systému)
Vzdálenost od nastartování hyb-
ridního systému
*2
Průměrná spotřeba paliva po na-
startování hybridního systému
Průměrná spotřeba paliva od na-
startování hybridního systému
*2
5
(Vzdálenost dojezdu)
Přibližná vzdálenost, kterou
může vozidlo ujet, vypočtená na
základě aktuálního množství
zbývajícího paliva.
Prázdná obrazovka
6
(Jízdní dosah EV)
Přibližný jízdní dosah použitím
pouze elektrického (trakčního)
motoru (→S. 119)
*3, 4, 5
Prázdná obrazovka
7Prázdná obrazovkaPrázdná obrazovka
12

2193. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

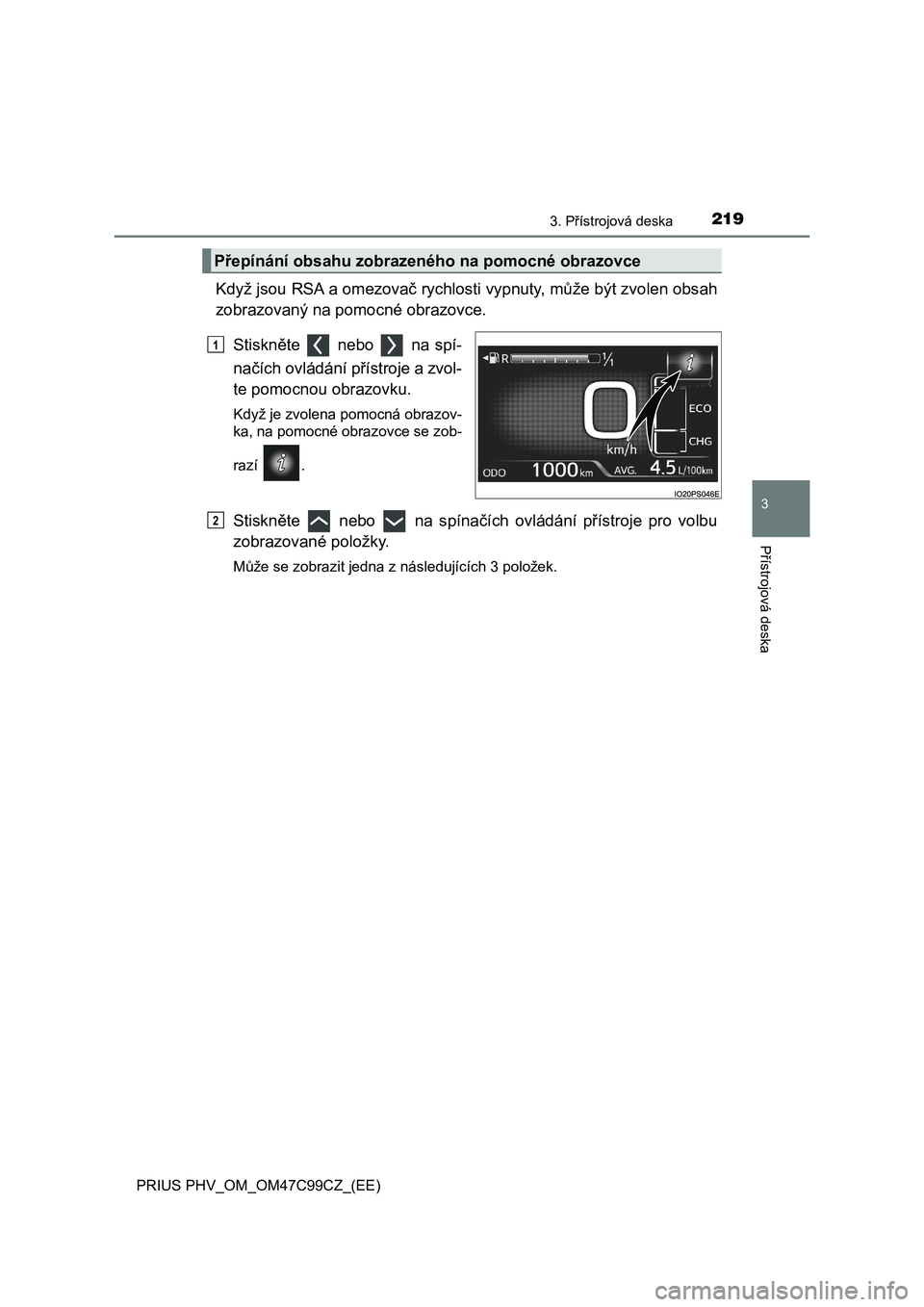

Když jsou RSA a omezovač rychlosti vypnuty, může být zvolen obsah
zobrazovaný na pomocné obrazovce.
Stiskněte nebo na spí-
načích ovládání přístroje a zvol-
te pomocnou obrazovku.
Když je zvolena pomocná obrazov-
ka, na pomocné obrazovce se zob-
razí .
Stiskněte nebo na spínačích ovládání přístroje pro volbu
zobrazované položky.
Může se zobrazit jedna z následujících 3 položek.
Přepínání obsahu zobrazeného na pomocné obrazovce
1
2

2203. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)

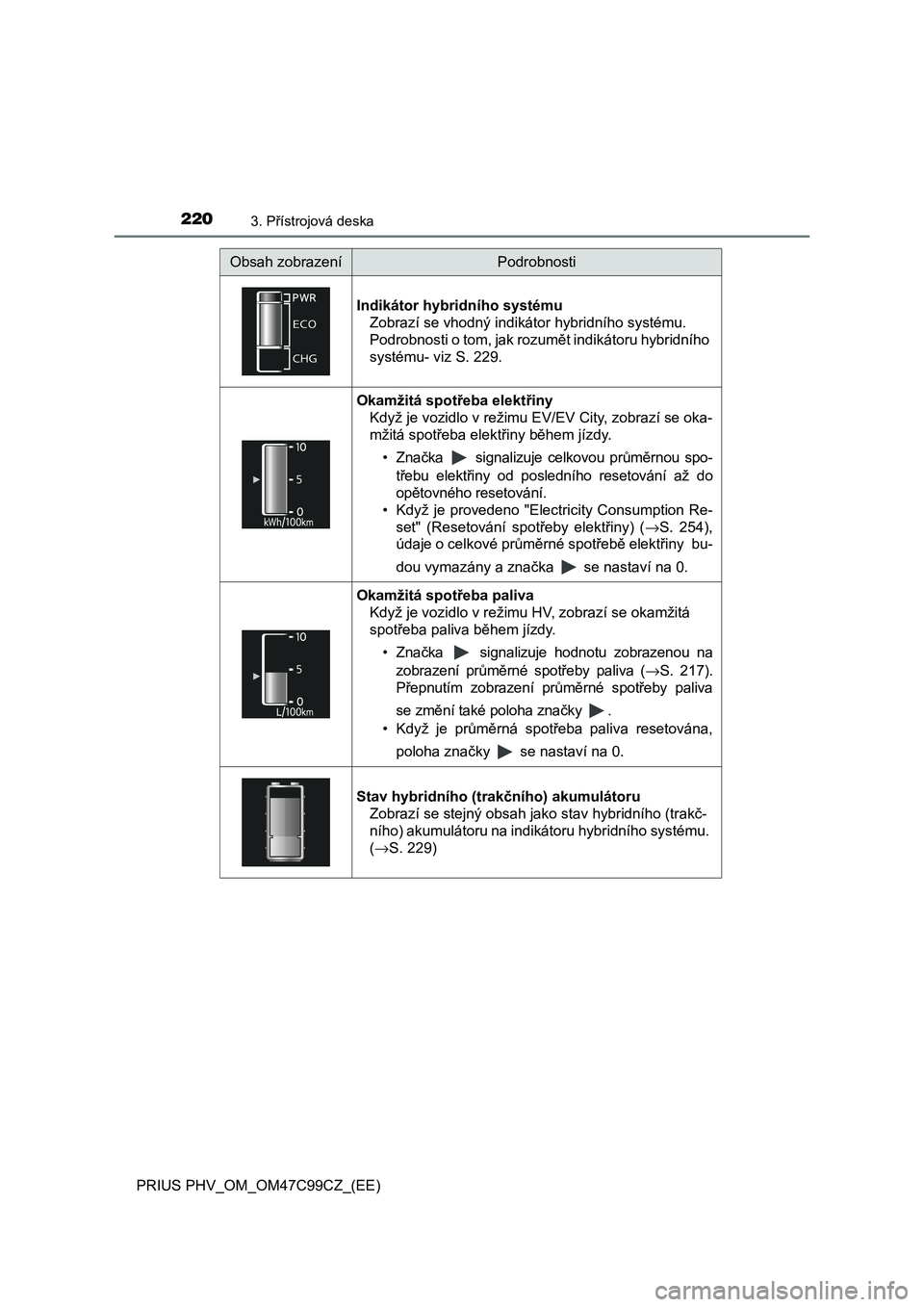

Obsah zobrazeníPodrobnosti
Indikátor hybridního systému
Zobrazí se vhodný indikátor hybridního systému.
Podrobnosti o tom, jak rozumět indikátoru hybridního
systému- viz S. 229.
Okamžitá spotřeba elektřiny
Když je vozidlo v režimu EV/EV City, zobrazí se oka-
mžitá spotřeba elektřiny během jízdy.
• Značka signalizuje celkovou průměrnou spo-
třebu elektřiny od posledního resetování až do
opětovného resetování.
• Když je provedeno "Electricity Consumption Re-
set" (Resetování spotřeby elektřiny) (→S. 254),
údaje o celkové průměrné spotřebě elektřiny bu-
dou vymazány a značka se nastaví na 0.
Okamžitá spotřeba paliva
Když je vozidlo v režimu HV, zobrazí se okamžitá
spotřeba paliva během jízdy.
• Značka signalizuje hodnotu zobrazenou na
zobrazení průměrné spotřeby paliva (→S. 217).
Přepnutím zobrazení průměrné spotřeby paliva
se změní také poloha značky .
• Když je průměrná spotřeba paliva resetována,
poloha značky se nastaví na 0.
Stav hybridního (trakčního) akumulátoru
<003d0052004500550044005d00740003005600480003005600570048004d005100ea00030052004500560044004b0003004d0044004e0052000300560057004400590003004b005c00450055004c004700510074004b00520003000b005700550044004e00
fe0010[
ního) akumulátoru na indikátoru hybridního systému.
(→S. 229)
