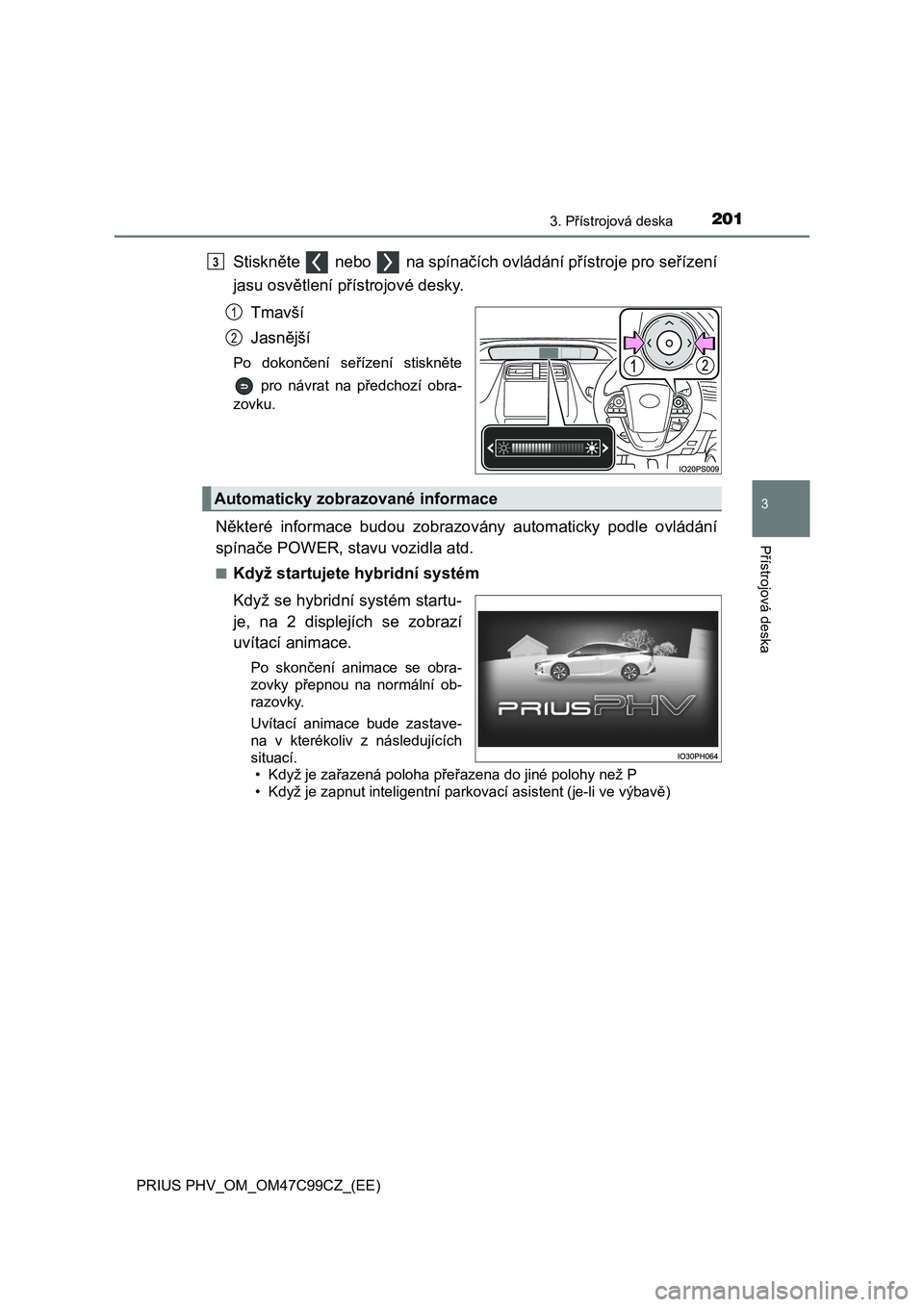

TOYOTA PRIUS PLUG-IN HYBRID 2018 Návod na použití (in Czech)

2013. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Stiskněte nebo na spínačích ovládání přístroje pro seřízení
jasu osvětlení přístrojové desky.
Tmavší
Jasnější
Po dokončení seřízení stiskněte
pro návrat na předchozí obra-
zovku.
Některé informace budou zobrazovány automaticky podle ovládání
spínače POWER, stavu vozidla atd.
■Když startujete hybridní systém
Když se hybridní systém startu-
je, na 2 displejích se zobrazí
uvítací animace.
Po skončení animace se obra-
zovky přepnou na normální ob-
razovky.
Uvítací animace bude zastave-
na v kterékoliv z následujících
situací.
• Když je zařazená poloha přeřazena do jiné polohy než P
• Když je zapnut inteligentní parkovací asistent (je-li ve výbavě)
3
1
2
Automaticky zobrazované informace

2023. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■
Když jsou v činnosti asistenční jízdní systémy
Když používáte asistenční jízdní systémy, např. adaptivní tempomat
s plným rychlostním rozsahem (→S. 422) a systém LDA (→S. 407),
v závislosti na situaci se na multiinformačním displeji automaticky
zobrazí informace týkající se příslušného systému.
Podrobnosti týkající se zobrazených informací a obsahu zobrazení - viz
stránky s vysvětlením u příslušného systému.
■
Když je potřeba oznámit informaci o vozidle
Když je omylem zvolena nesprávná zařazená poloha nebo se vy-
skytne problém v některém systému vozidla, na multiinformačním
displeji se zobrazí výstražné hlášení (nebo obrázek).
Když se zobrazí výstražné hlášení, řiďte se instrukcemi zobrazenými na
displeji. (→S. 680)
■
Když je spínač POWER vypnut (vozidla se senzorem vniknutí)
Na multiinformačním displeji se
zobrazí obrazovka volby zapnutí/
vypnutí senzoru vniknutí.
(→S. 91)
■Když vypínáte hybridní systém
●Když je hybridní systém zastaven, na multiinformačním displeji se
zobrazí obrazovka "Ending" (Ukončení) (na přibližně 30 sekund
*1).
Když je zobrazena obrazovka "Ending", stisknutím , ,
nebo na spínačích ovládání přístroje mohou být zobrazeny
následující informace.

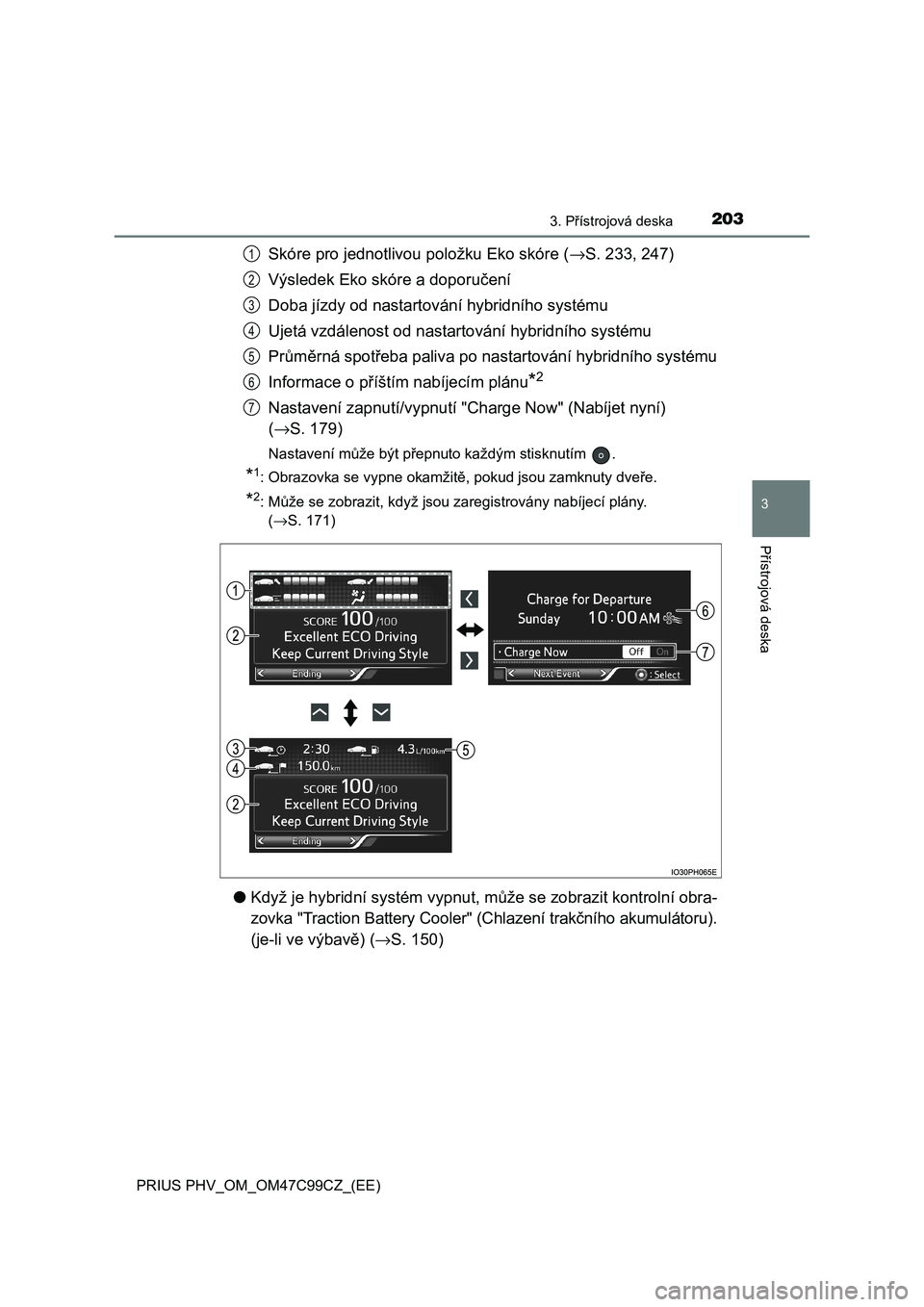

2033. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Skóre pro jednotlivou položku Eko skóre (→S. 233, 247)
Výsledek Eko skóre a doporučení
Doba jízdy od nastartování hybridního systému
Ujetá vzdálenost od nastartování hybridního systému
Průměrná spotřeba paliva po nastartování hybridního systému
Informace o příštím nabíjecím plánu
*2
Nastavení zapnutí/vypnutí "Charge Now" (Nabíjet nyní)
(→S. 179)
Nastavení může být přepnuto každým stisknutím .
*1: Obrazovka se vypne okamžitě, pokud jsou zamknuty dveře.
*2: Může se zobrazit, když jsou zaregistrovány nabíjecí plány.
(→S. 171)
●Když je hybridní systém vypnut, může se zobrazit kontrolní obra-
zovka "Traction Battery Cooler" (Chlazení trakčního akumulátoru).
(je-li ve výbavě) (→S. 150)
1
2
3
4
5
6
7

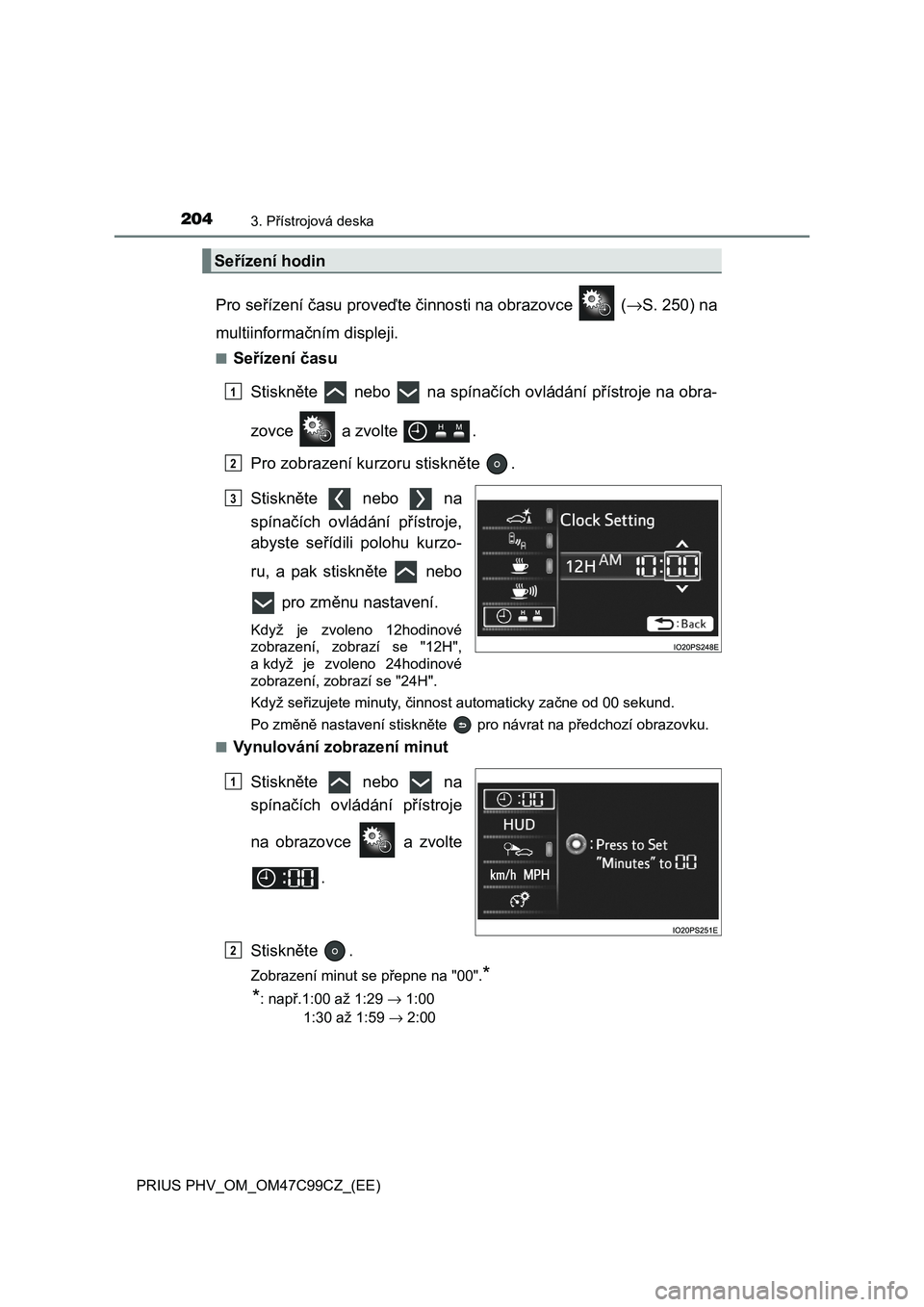

2043. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Pro seřízení času proveďte činnosti na obrazovce (→S. 250) na
multiinformačním displeji.
■Seřízení času
Stiskněte nebo na spínačích ovládání přístroje na obra-
zovce a zvolte .
Pro zobrazení kurzoru stiskněte .
Stiskněte nebo na
spínačích ovládání přístroje,
abyste seřídili polohu kurzo-
ru, a pak stiskněte nebo
pro změnu nastavení.
Když je zvoleno 12hodinové
zobrazení, zobrazí se "12H",
a když je zvoleno 24hodinové
zobrazení, zobrazí se "24H".
Když seřizujete minuty, činnost automaticky začne od 00 sekund.
Po změně nastavení stiskněte pro návrat na předchozí obrazovku.
■
Vynulování zobrazení minut
Stiskněte nebo na
spínačích ovládání přístroje
na obrazovce a zvolte
.
Stiskněte .
Zobrazení minut se přepne na "00".*
*
: např.1:00 až 1:29 → 1:00
1:30 až 1:59 → 2:00
Seřízení hodin
1
2
3
1
2

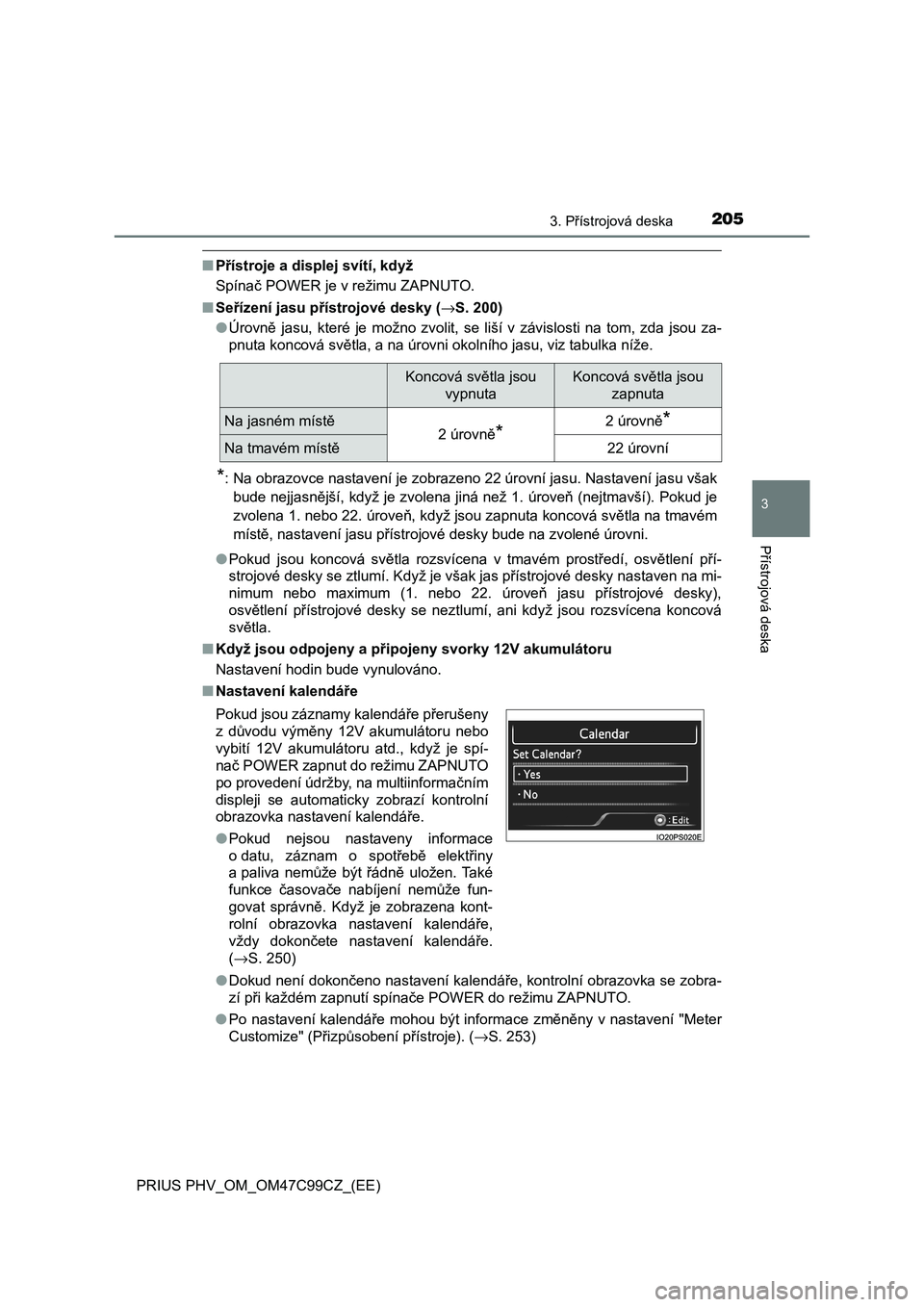

2053. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
■Přístroje a displej svítí, když
Spínač POWER je v režimu ZAPNUTO.
■Seřízení jasu přístrojové desky (→S. 200)
●Úrovně jasu, které je možno zvolit, se liší v závislosti na tom, zda jsou za-
pnuta koncová světla, a na úrovni okolního jasu, viz tabulka níže.
*: Na obrazovce nastavení je zobrazeno 22 úrovní jasu. Nastavení jasu však
bude nejjasnější, když je zvolena jiná než 1. úroveň (nejtmavší). Pokud je
zvolena 1. nebo 22. úroveň, když jsou zapnuta koncová světla na tmavém
místě, nastavení jasu přístrojové desky bude na zvolené úrovni.
●Pokud jsou koncová světla rozsvícena v tmavém prostředí, osvětlení pří-
strojové desky se ztlumí. Když je však jas přístrojové desky nastaven na mi-
nimum nebo maximum (1. nebo 22. úroveň jasu přístrojové desky),
osvětlení přístrojové desky se neztlumí, ani když jsou rozsvícena koncová
světla.
■Když jsou odpojeny a připojeny svorky 12V akumulátoru
Nastavení hodin bude vynulováno.
■Nastavení kalendáře
●Dokud není dokončeno nastavení kalendáře, kontrolní obrazovka se zobra-
zí při každém zapnutí spínače POWER do režimu ZAPNUTO.
●Po nastavení kalendáře mohou být informace změněny v nastavení "Meter
Customize" (Přizpůsobení přístroje). (→S. 253)
Koncová světla jsou
vypnutaKoncová světla jsou
zapnuta
Na jasném místě2 úrovně*2 úrovně*
Na tmavém místě22 úrovní
Pokud jsou záznamy kalendáře přerušeny
z důvodu výměny 12V akumulátoru nebo
vybití 12V akumulátoru atd., když je spí-
nač POWER zapnut do režimu ZAPNUTO
po provedení údržby, na multiinformačním
displeji se automaticky zobrazí kontrolní
obrazovka nastavení kalendáře.
●Pokud nejsou nastaveny informace
o datu, záznam o spotřebě elektřiny
a paliva nemůže být řádně uložen. Také
funkce časovače nabíjení nemůže fun-
govat správně. Když je zobrazena kont-
rolní obrazovka nastavení kalendáře,
vždy dokončete nastavení kalendáře.
(→S. 250)

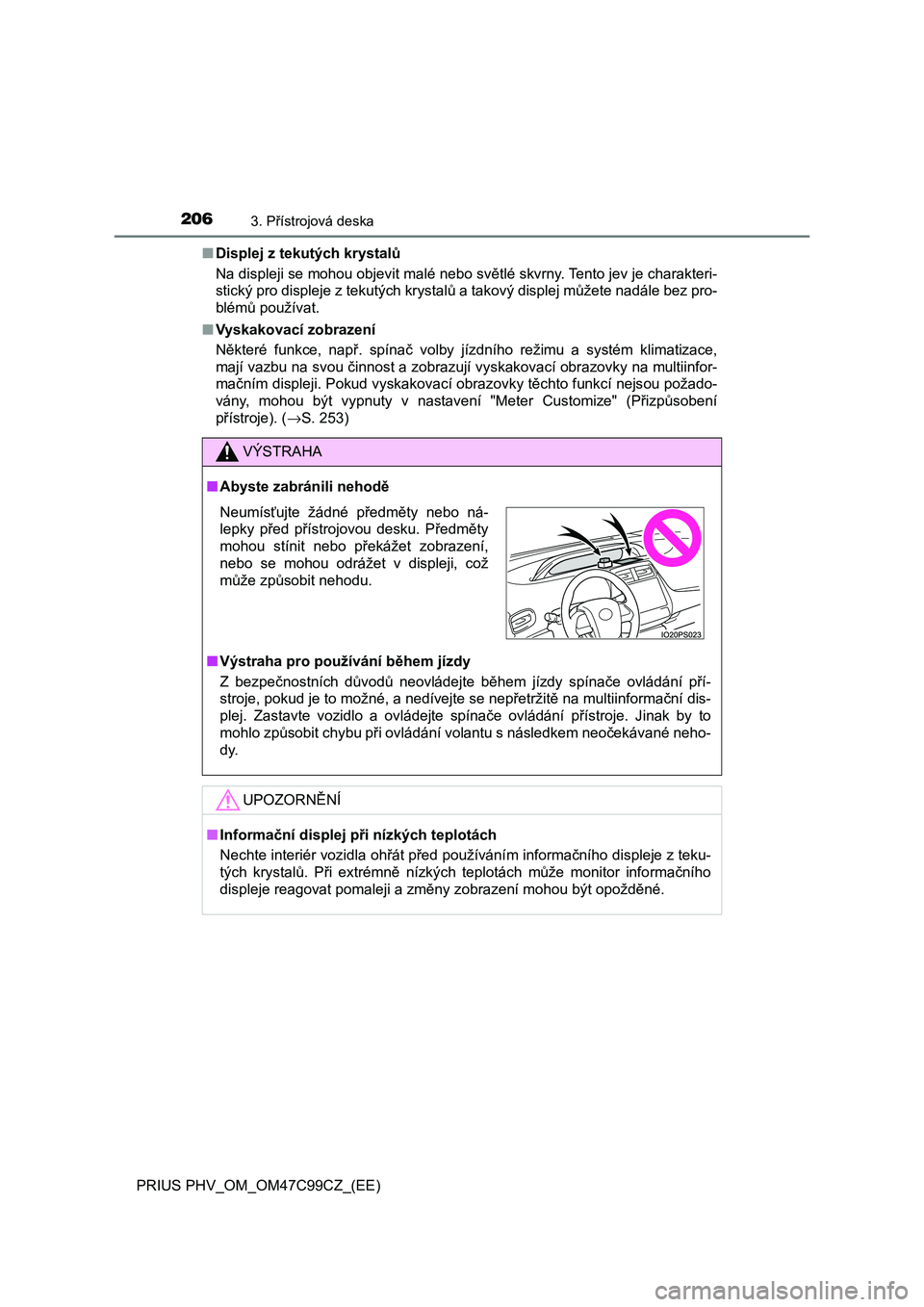

2063. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)■Displej z tekutých krystalů
Na displeji se mohou objevit malé nebo světlé skvrny. Tento jev je charakteri-
stický pro displeje z tekutých krystalů a takový displej můžete nadále bez pro-
blémů používat.
■Vyskakovací zobrazení
Některé funkce, např. spínač volby jízdního režimu a systém klimatizace,
mají vazbu na svou činnost a zobrazují vyskakovací obrazovky na multiinfor-
mačním displeji. Pokud vyskakovací obrazovky těchto funkcí nejsou požado-
vány, mohou být vypnuty v nastavení "Meter Customize" (Přizpůsobení
přístroje). (→S. 253)
VÝSTRAHA
■Abyste zabránili nehodě
■Výstraha pro používání během jízdy
Z bezpečnostních důvodů neovládejte během jízdy spínače ovládání pří-
stroje, pokud je to možné, a nedívejte se nepřetržitě na multiinformační dis-
plej. Zastavte vozidlo a ovládejte spínače ovládání přístroje. Jinak by to
mohlo způsobit chybu při ovládání volantu s následkem neočekávané neho-
dy.
UPOZORNĚNÍ
■Informační displej při nízkých teplotách
Nechte interiér vozidla ohřát před používáním informačního displeje z teku-
tých krystalů. Při extrémně nízkých teplotách může monitor informačního
displeje reagovat pomaleji a změny zobrazení mohou být opožděné.
Neumísťujte žádné předměty nebo ná-
lepky před přístrojovou desku. Předměty
mohou stínit nebo překážet zobrazení,
nebo se mohou odrážet v displeji, což
může způsobit nehodu.

2073. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
3
Přístrojová deska

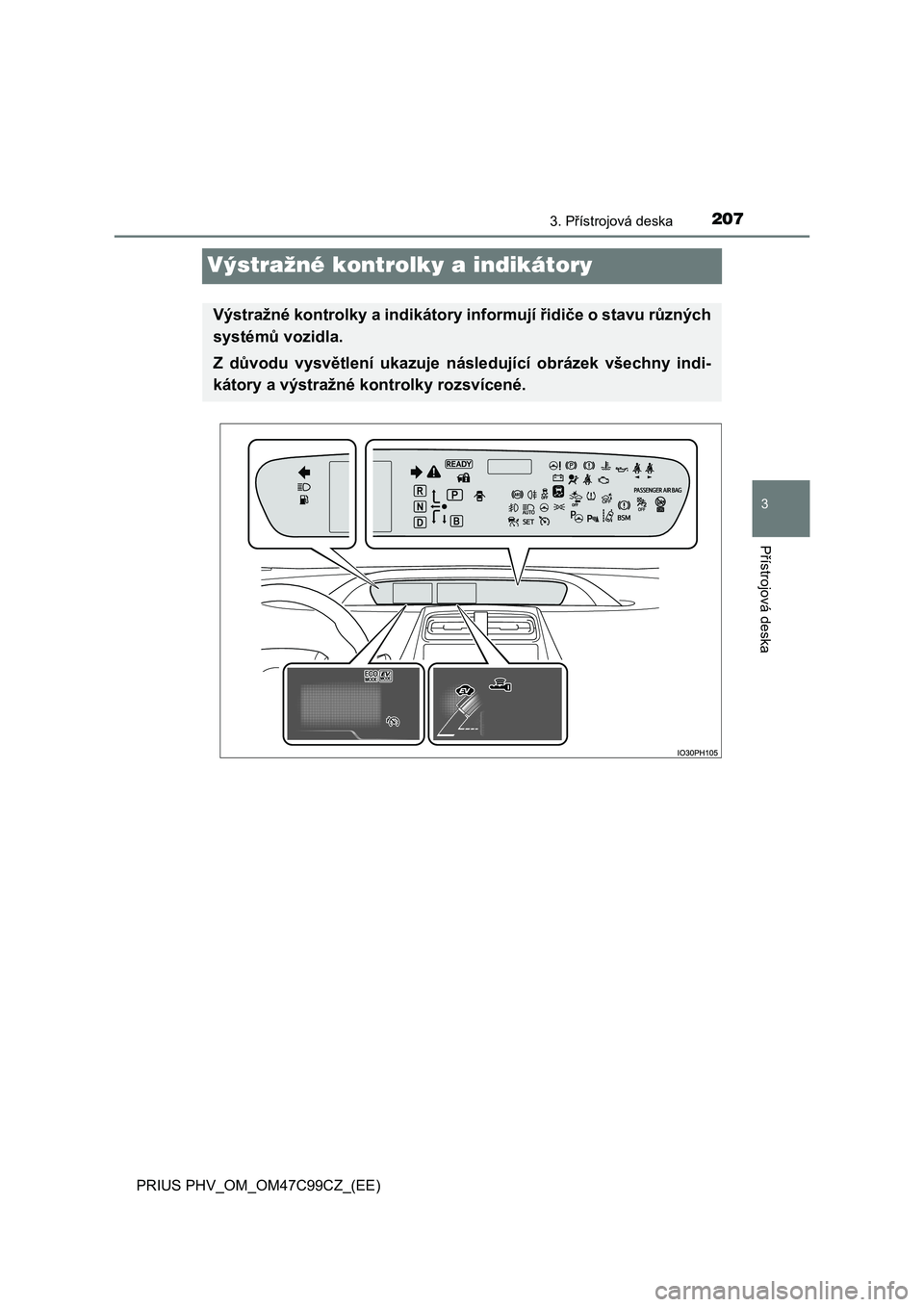

Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory informují řidiče o stavu různých
systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny indi-
kátory a výstražné kontrolky rozsvícené.

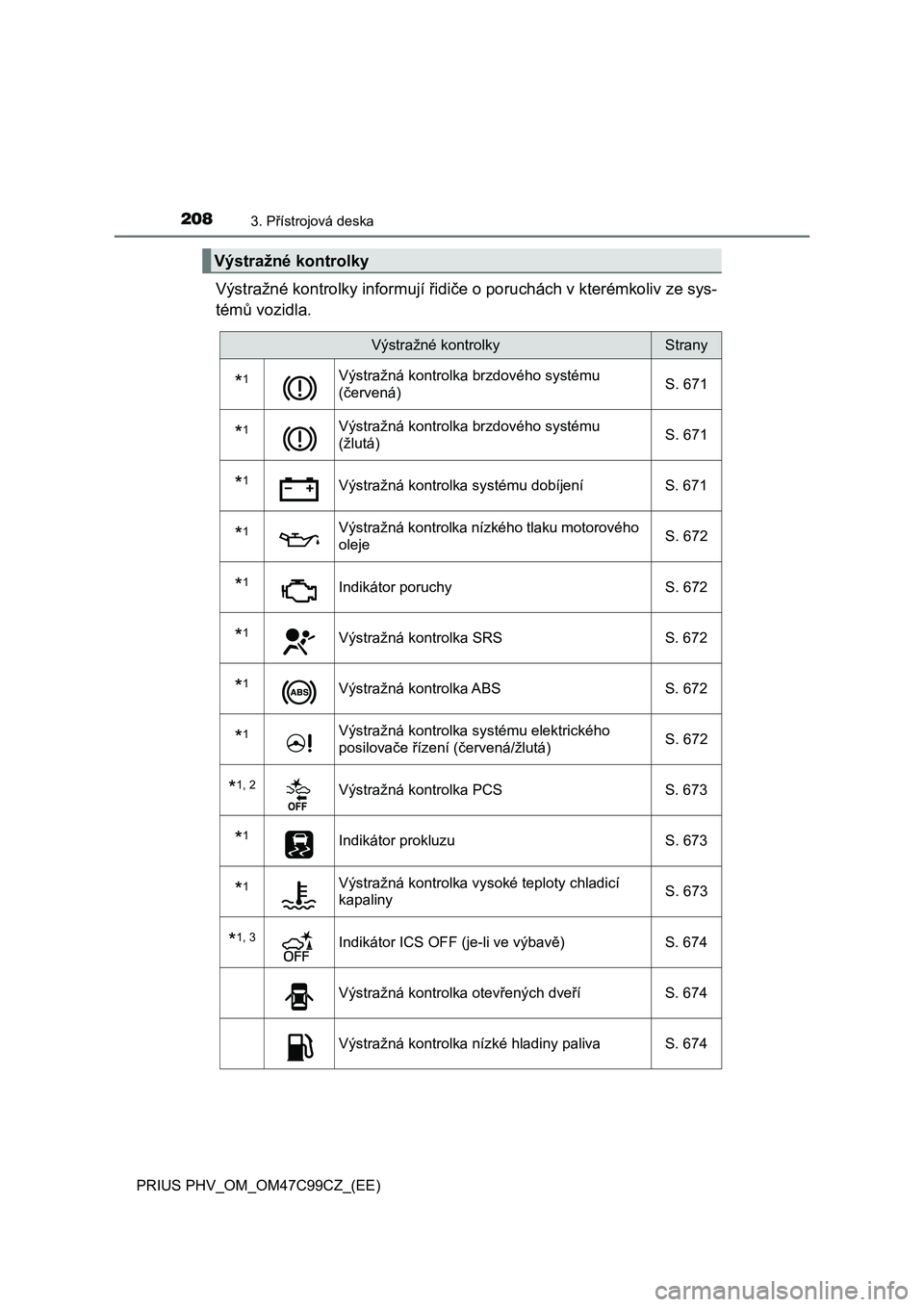

2083. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Výstražné kontrolky informují řidiče o poruchách v kterémkoliv ze sys-
témů vozidla.
Výstražné kontrolky
Výstražné kontrolkyStrany
*1Výstražná kontrolka brzdového systému
(červená)S. 671
*1Výstražná kontrolka brzdového systému
(žlutá)S. 671
*1Výstražná kontrolka systému dobíjení S. 671
*1Výstražná kontrolka nízkého tlaku motorového
olejeS. 672
*1Indikátor poruchy S. 672
*1Výstražná kontrolka SRS S. 672
*1Výstražná kontrolka ABS S. 672
*1Výstražná kontrolka systému elektrického
posilovače řízení (červená/žlutá)S. 672
*1, 2Výstražná kontrolka PCS S. 673
*1Indikátor prokluzu S. 673
*1Výstražná kontrolka vysoké teploty chladicí
kapalinyS. 673
*1, 3Indikátor ICS OFF (je-li ve výbavě) S. 674
Výstražná kontrolka otevřených dveří S. 674
Výstražná kontrolka nízké hladiny paliva S. 674

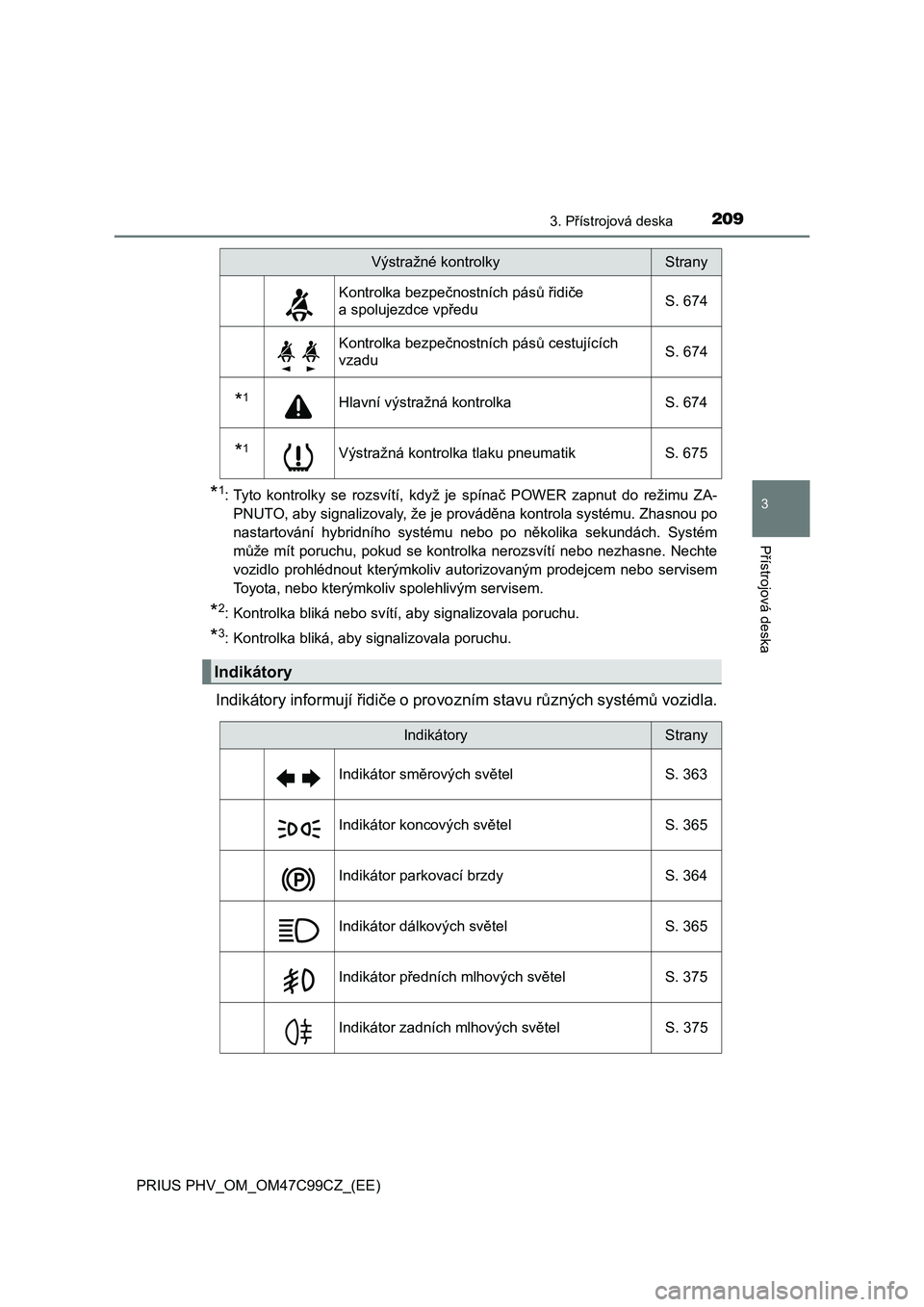

2093. Přístrojová deska
3
Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
*1: Tyto kontrolky se rozsvítí, když je spínač POWER zapnut do režimu ZA-
PNUTO, aby signalizovaly, že je prováděna kontrola systému. Zhasnou po
nastartování hybridního systému nebo po několika sekundách. Systém
může mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Nechte
vozidlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
*2: Kontrolka bliká nebo svítí, aby signalizovala poruchu.
*3: Kontrolka bliká, aby signalizovala poruchu.
Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Kontrolka bezpečnostních pásů řidiče
a spolujezdce vpředuS. 674
Kontrolka bezpečnostních pásů cestujících
vzaduS. 674
*1Hlavní výstražná kontrolka S. 674
*1Výstražná kontrolka tlaku pneumatik S. 675
Indikátory
Výstražné kontrolkyStrany
IndikátoryStrany
Indikátor směrových světel S. 363
Indikátor koncových světel S. 365
Indikátor parkovací brzdy S. 364
Indikátor dálkových světel S. 365
Indikátor předních mlhových světel S. 375
Indikátor zadních mlhových světel S. 375

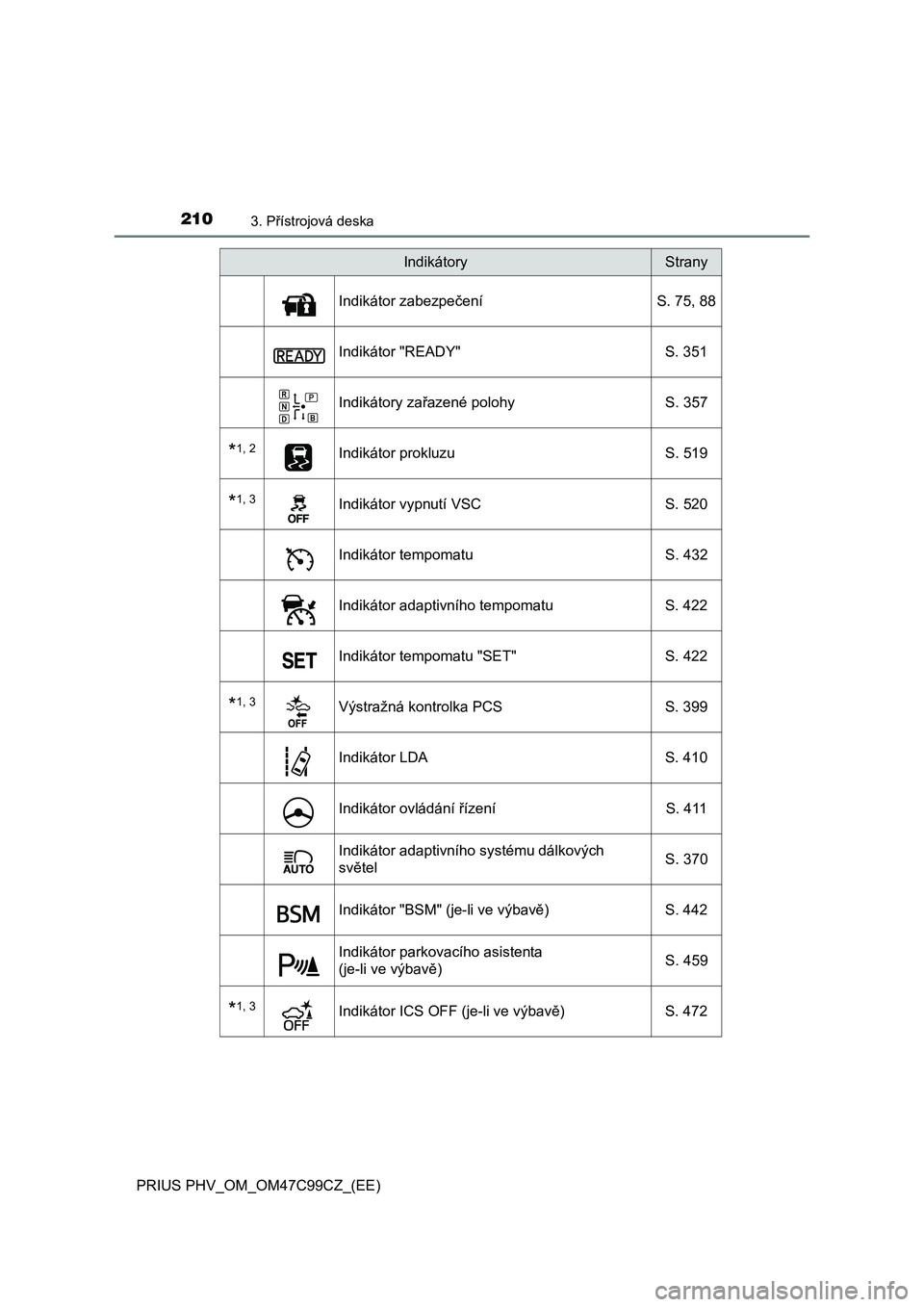

2103. Přístrojová deska
PRIUS PHV_OM_OM47C99CZ_(EE)
Indikátor zabezpečení S. 75, 88
Indikátor "READY" S. 351
Indikátory zařazené polohy S. 357
*1, 2Indikátor prokluzu S. 519
*1, 3Indikátor vypnutí VSC S. 520
Indikátor tempomatu S. 432
Indikátor adaptivního tempomatu S. 422
Indikátor tempomatu "SET" S. 422
*1, 3Výstražná kontrolka PCS S. 399
Indikátor LDA S. 410
Indikátor ovládání řízení S. 411
Indikátor adaptivního systému dálkových
světelS. 370
Indikátor "BSM" (je-li ve výbavě) S. 442
Indikátor parkovacího asistenta
(je-li ve výbavě)S. 459
*1, 3Indikátor ICS OFF (je-li ve výbavě) S. 472
IndikátoryStrany
