211
3Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)3. Kombiinstrument
Kombiinstrument ..................... 212
Warn- und Kontrollleuchten..... 222
Hauptanzeige .......................... 230
Multi-Informationsdisplay ........ 238
Head-up-Display ..................... 273
Energie-Überwachungsanzeige/
Verbrauchsbildschirm ........... 280

2123. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Kombiinstrument
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Hauptanzeige (S. 230)
Die Hauptanzeige zeigt grundlegende Informationen zum Fahrbetrieb an, wie etwa
die Geschwindigkeit und die verbleibenden Kraftstoffmenge.
Multi-Informationsdisplay (S. 238)
Das Multi-Informationsdisplay zeigt Informationen an, die zum Bedienkomfort des
Fahrzeugs beitragen, wie beispielsweise den Betriebszustand des Hybridsystems,
den Verbrauch elektrischer Energie und frühere Kraftstoffverbrauchswerte. Sie
können zudem die Bedienelemente der Fahrerassistenzsysteme und die Einstel-
lungen für die Kombiinstrumentanzeige ändern, indem Sie zum Einstellungsbild-
schirm umschalten.

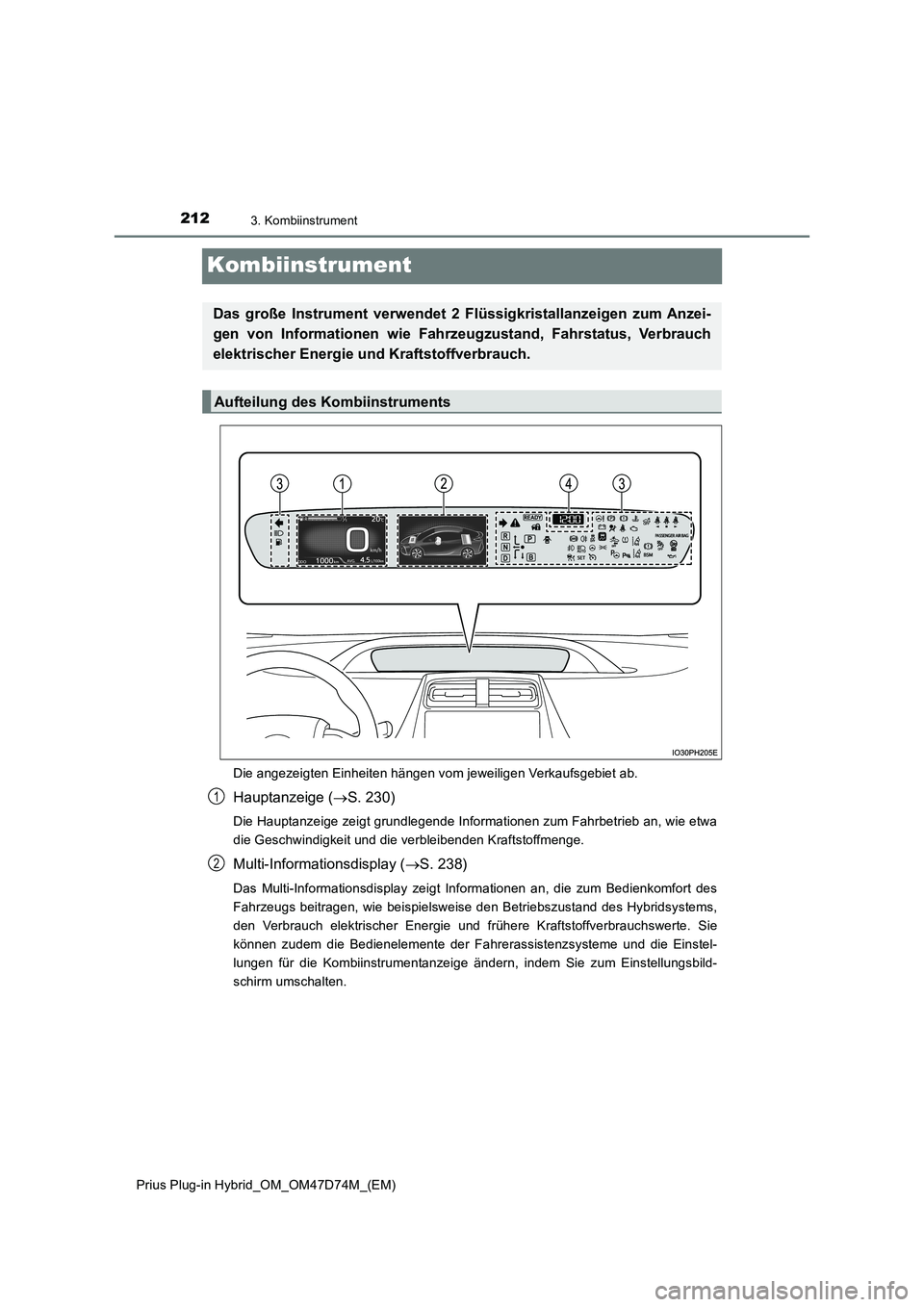

Das große Instrument verwendet 2 Flüssigkristallanzeigen zum Anzei-
gen von Informationen wie Fahrzeugzustand, Fahrstatus, Verbrauch
elektrischer Energie und Kraftstoffverbrauch.
Aufteilung des Kombiinstruments
1
2

2133. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

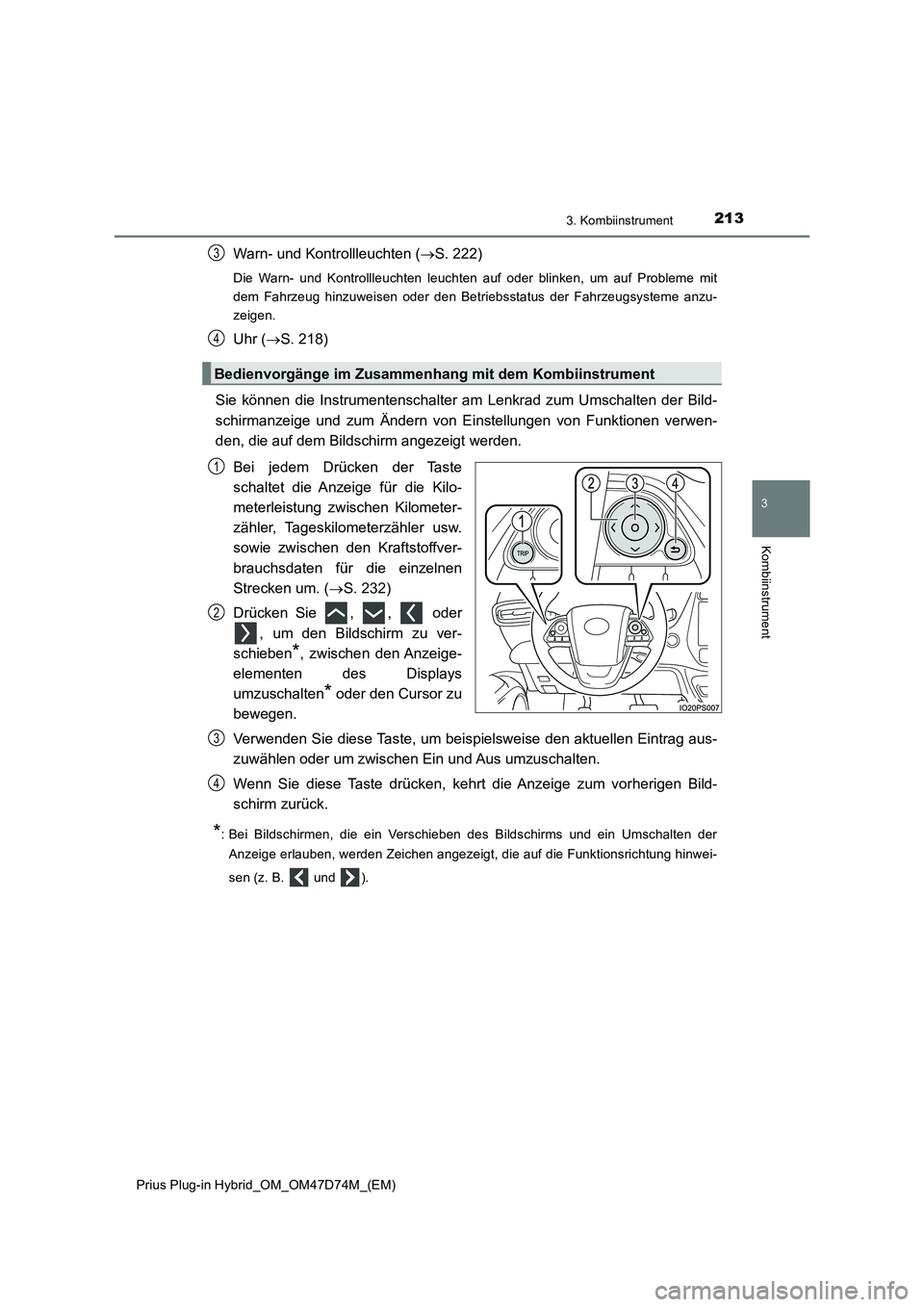

Warn- und Kontrollleuchten (S. 222)
Die Warn- und Kontrollleuchten leuchten auf oder blinken, um auf Probleme mit
dem Fahrzeug hinzuweisen oder den Betriebsstatus der Fahrzeugsysteme anzu-
zeigen.
Uhr (S. 218)
Sie können die Instrumentenschalter am Lenkrad zum Umschalten der Bild-
schirmanzeige und zum Ändern von Einstellungen von Funktionen verwen-
den, die auf dem Bildschirm angezeigt werden.
Bei jedem Drücken der Taste
schaltet die Anzeige für die Kilo-
meterleistung zwischen Kilometer-
zähler, Tageskilometerzähler usw.
sowie zwischen den Kraftstoffver-
brauchsdaten für die einzelnen
Strecken um. (S. 232)
Drücken Sie , , oder
, um den Bildschirm zu ver-
schieben
*, zwischen den Anzeige-
elementen des Displays
umzuschalten
* oder den Cursor zu
bewegen.
Verwenden Sie diese Taste, um beispielsweise den aktuellen Eintrag aus-
zuwählen oder um zwischen Ein und Aus umzuschalten.
Wenn Sie diese Taste drücken, kehrt die Anzeige zum vorherigen Bild-
schirm zurück.
*: Bei Bildschirmen, die ein Verschieben des Bildschirms und ein Umschalten der
Anzeige erlauben, werden Zeichen angezeigt, die auf die Funktionsrichtung hinwei-
sen (z. B. und ).
Bedienvorgänge im Zusammenhang mit dem Kombiinstrument
3
4
1
2
3
4

2143. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

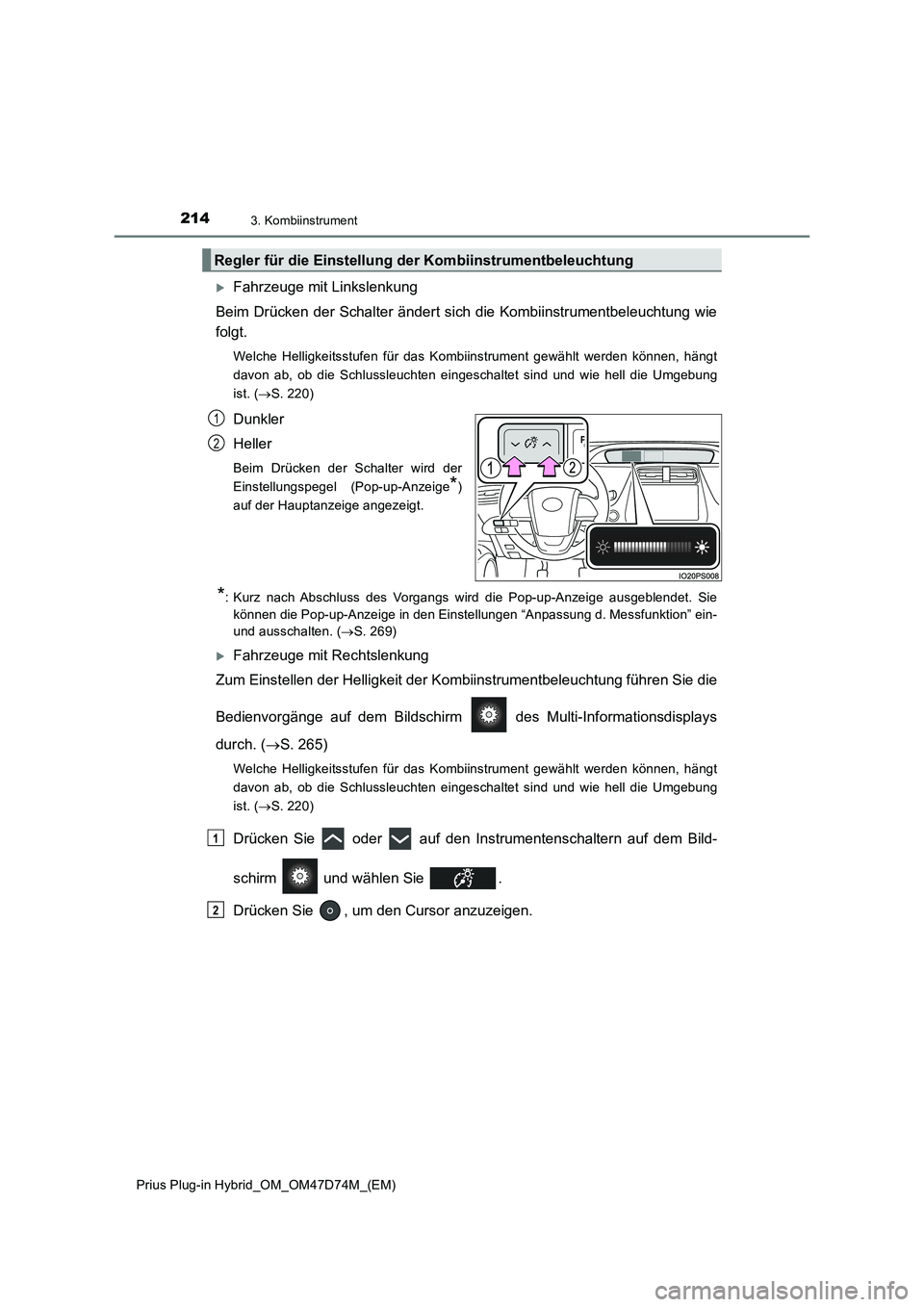

Fahrzeuge mit Linkslenkung
Beim Drücken der Schalter ändert sich die Kombiinstrumentbeleuchtung wie
folgt.
Welche Helligkeitsstufen für das Kombiinstrument gewählt werden können, hängt
davon ab, ob die Schlussleuchten eingeschaltet sind und wie hell die Umgebung
ist. (S. 220)
Dunkler
Heller
Beim Drücken der Schalter wird der
Einstellungspegel (Pop-up-Anzeige
*)
auf der Hauptanzeige angezeigt.
*: Kurz nach Abschluss des Vorgangs wird die Pop-up-Anzeige ausgeblendet. Sie
können die Pop-up-Anzeige in den Einstellungen “Anpassung d. Messfunktion” ein-
und ausschalten. (S. 269)
Fahrzeuge mit Rechtslenkung
Zum Einstellen der Helligkeit der Kombiinstrumentbeleuchtung führen Sie die
Bedienvorgänge auf dem Bildschirm des Multi-Informationsdisplays
durch. (S. 265)
Welche Helligkeitsstufen für das Kombiinstrument gewählt werden können, hängt
davon ab, ob die Schlussleuchten eingeschaltet sind und wie hell die Umgebung
ist. (S. 220)
Drücken Sie oder auf den Instrumentenschaltern auf dem Bild-
schirm und wählen Sie .
Drücken Sie , um den Cursor anzuzeigen.
Regler für die Einstellung der Kombiinstrumentbeleuchtung
1
2
1
2

2153. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

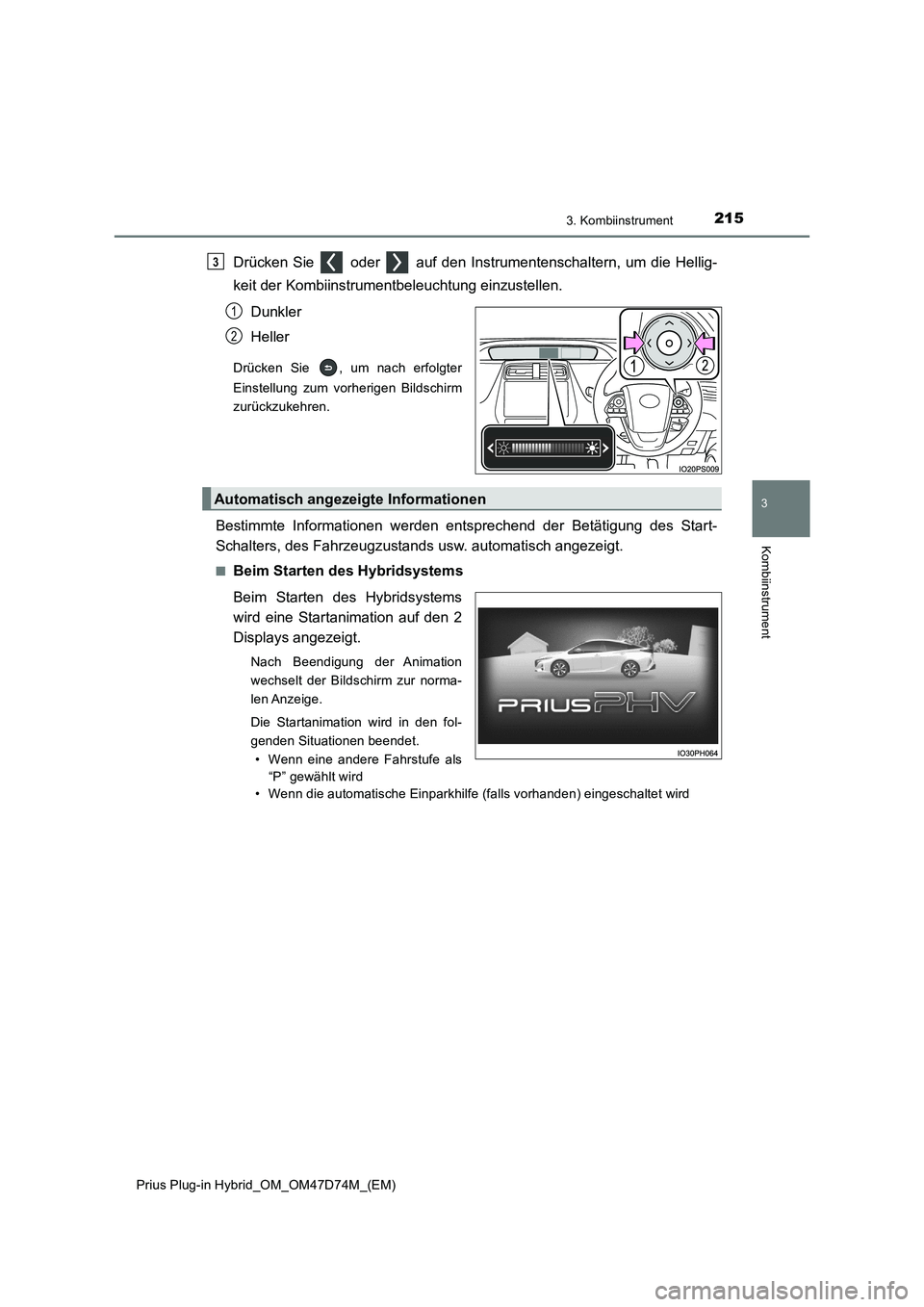

Drücken Sie oder auf den Instrumentenschaltern, um die Hellig-
keit der Kombiinstrumentbeleuchtung einzustellen.
Dunkler
Heller
Drücken Sie , um nach erfolgter
Einstellung zum vorherigen Bildschirm
zurückzukehren.
Bestimmte Informationen werden entsprechend der Betätigung des Start-
Schalters, des Fahrzeugzustands usw. automatisch angezeigt.
■Beim Starten des Hybridsystems
Beim Starten des Hybridsystems
wird eine Startanimation auf den 2
Displays angezeigt.
Nach Beendigung der Animation
wechselt der Bildschirm zur norma-
len Anzeige.
Die Startanimation wird in den fol-
genden Situationen beendet.
• Wenn eine andere Fahrstufe als
“P” gewählt wird
• Wenn die automatische Einparkhilfe (falls vorhanden) eingeschaltet wird
3
1
2
Automatisch angezeigte Informationen

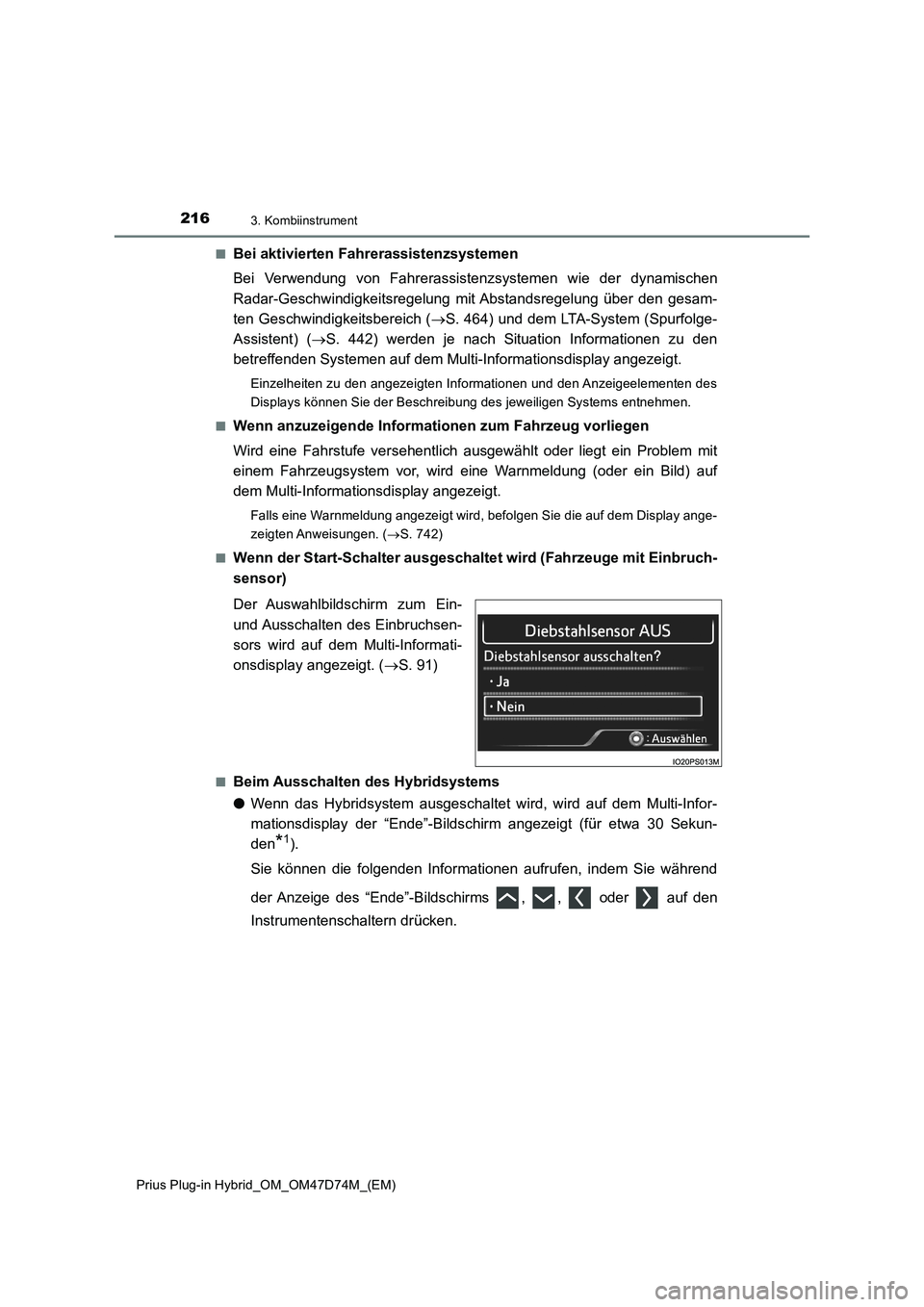

2163. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■
Bei aktivierten Fahrerassistenzsystemen
Bei Verwendung von Fahrerassistenzsystemen wie der dynamischen
Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesam-
ten Geschwindigkeitsbereich (S. 464) und dem LTA-System (Spurfolge-
Assistent) (S. 442) werden je nach Situation Informationen zu den
betreffenden Systemen auf dem Multi-Informationsdisplay angezeigt.
Einzelheiten zu den angezeigten Informationen und den Anzeigeelementen des
Displays können Sie der Beschreibung des jeweiligen Systems entnehmen.
■
Wenn anzuzeigende Informationen zum Fahrzeug vorliegen
Wird eine Fahrstufe versehentlich ausgewählt oder liegt ein Problem mit
einem Fahrzeugsystem vor, wird eine Warnmeldung (oder ein Bild) auf
dem Multi-Informationsdisplay angezeigt.
Falls eine Warnmeldung angezeigt wird, befolgen Sie die auf dem Display ange-
zeigten Anweisungen. (S. 742)
■
Wenn der Start-Schalter ausgeschaltet wird (Fahrzeuge mit Einbruch-
sensor)
Der Auswahlbildschirm zum Ein-
und Ausschalten des Einbruchsen-
sors wird auf dem Multi-Informati-
onsdisplay angezeigt. (S. 91)
■Beim Ausschalten des Hybridsystems
●Wenn das Hybridsystem ausgeschaltet wird, wird auf dem Multi-Infor-
mationsdisplay der “Ende”-Bildschirm angezeigt (für etwa 30 Sekun-
den
*1).
Sie können die folgenden Informationen aufrufen, indem Sie während
der Anzeige des “Ende”-Bildschirms , , oder auf den
Instrumentenschaltern drücken.

2173. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

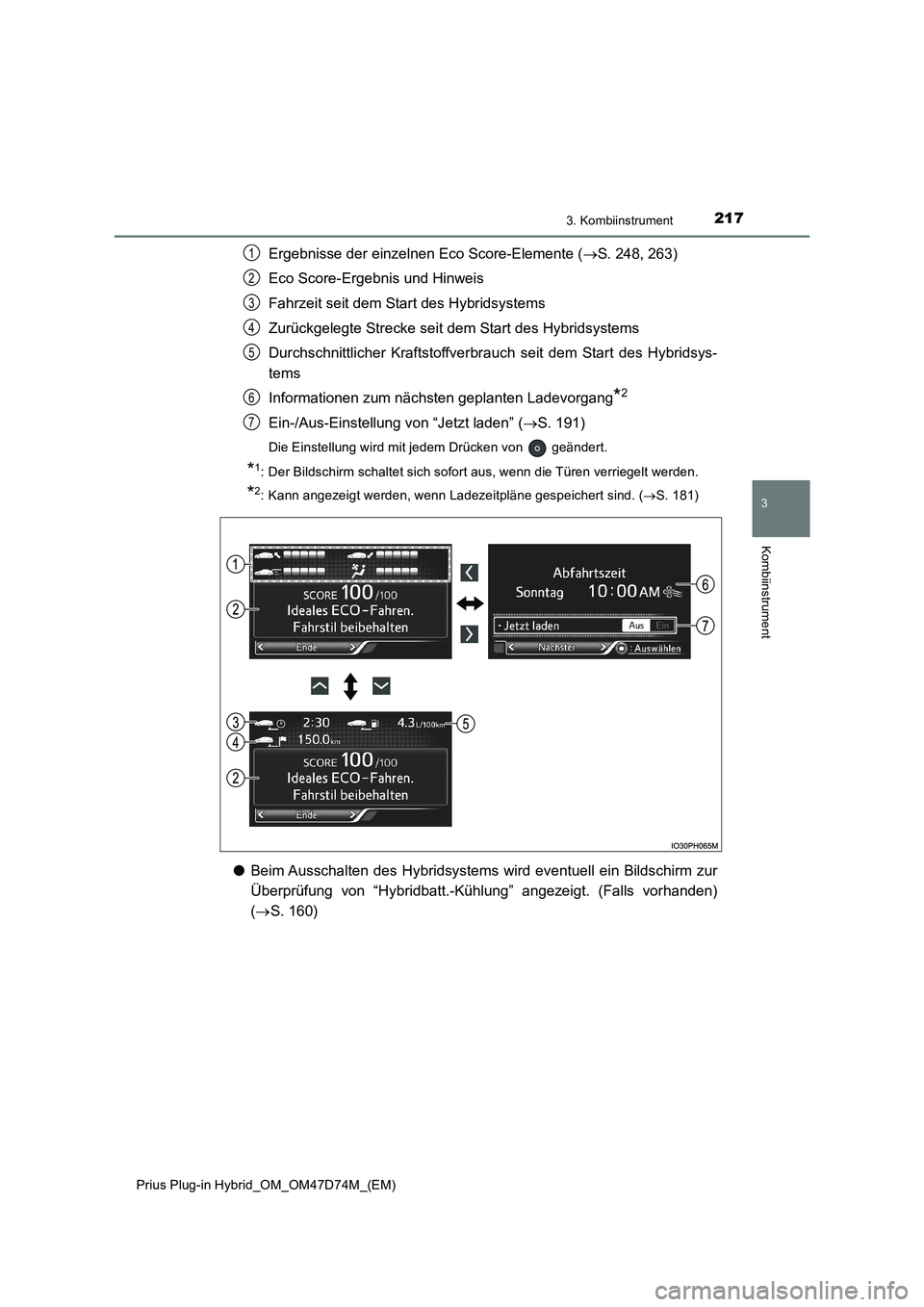

Ergebnisse der einzelnen Eco Score-Elemente (S. 248, 263)
Eco Score-Ergebnis und Hinweis
Fahrzeit seit dem Start des Hybridsystems
Zurückgelegte Strecke seit dem Start des Hybridsystems
Durchschnittlicher Kraftstoffverbrauch seit dem Start des Hybridsys-
tems
Informationen zum nächsten geplanten Ladevorgang
*2
Ein-/Aus-Einstellung von “Jetzt laden” (S. 191)
Die Einstellung wird mit jedem Drücken von geändert.
*1: Der Bildschirm schaltet sich sofort aus, wenn die Türen verriegelt werden.
*2: Kann angezeigt werden, wenn Ladezeitpläne gespeichert sind. (S. 181)
●Beim Ausschalten des Hybridsystems wird eventuell ein Bildschirm zur
Überprüfung von “Hybridbatt.-Kühlung” angezeigt. (Falls vorhanden)
(S. 160)
1
2
3
4
5
6
7

2183. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

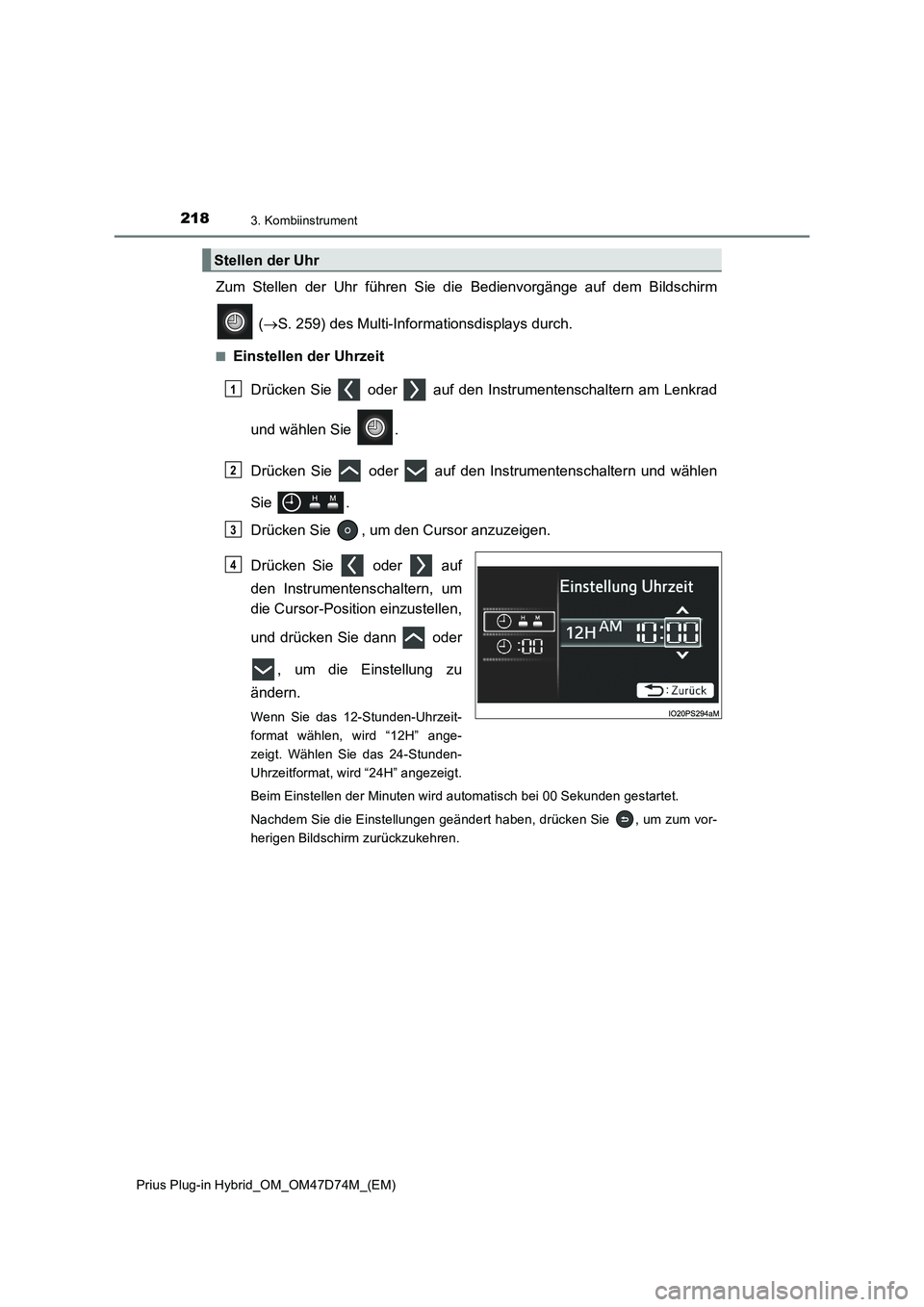

Zum Stellen der Uhr führen Sie die Bedienvorgänge auf dem Bildschirm
(S. 259) des Multi-Informationsdisplays durch.
■Einstellen der Uhrzeit
Drücken Sie oder auf den Instrumentenschaltern am Lenkrad
und wählen Sie .
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie .
Drücken Sie , um den Cursor anzuzeigen.
Drücken Sie oder auf
den Instrumentenschaltern, um
die Cursor-Position einzustellen,
und drücken Sie dann oder
, um die Einstellung zu
ändern.
Wenn Sie das 12-Stunden-Uhrzeit-
format wählen, wird “12H” ange-
zeigt. Wählen Sie das 24-Stunden-
Uhrzeitformat, wird “24H” angezeigt.
Beim Einstellen der Minuten wird automatisch bei 00 Sekunden gestartet.
Nachdem Sie die Einstellungen geändert haben, drücken Sie , um zum vor-
herigen Bildschirm zurückzukehren.
Stellen der Uhr
1
2
3
4

2193. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

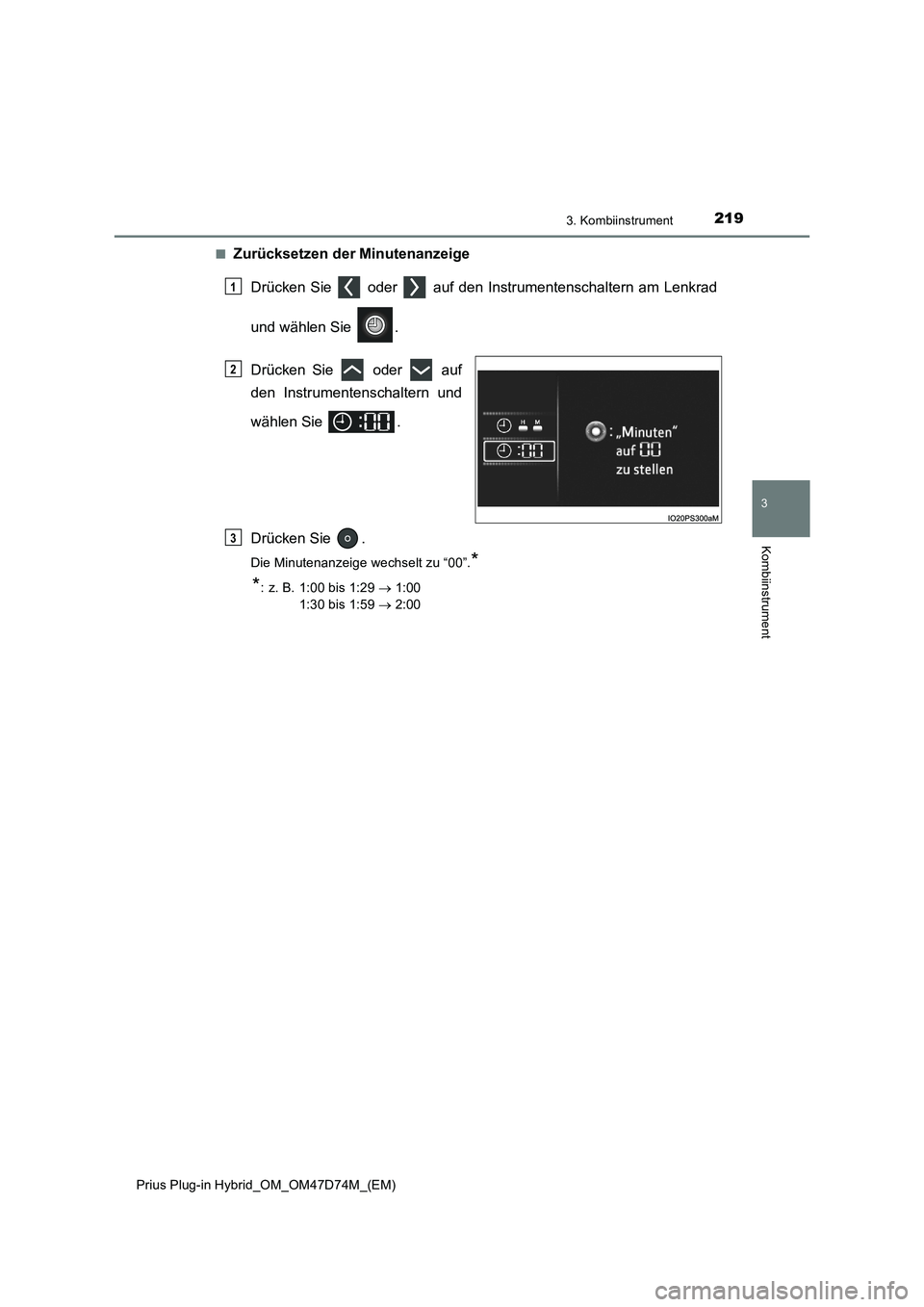

Zurücksetzen der Minutenanzeige
Drücken Sie oder auf den Instrumentenschaltern am Lenkrad
und wählen Sie .
Drücken Sie oder auf
den Instrumentenschaltern und
wählen Sie .
Drücken Sie .
Die Minutenanzeige wechselt zu “00”.*
*
: z. B. 1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
1
2
3

2203. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

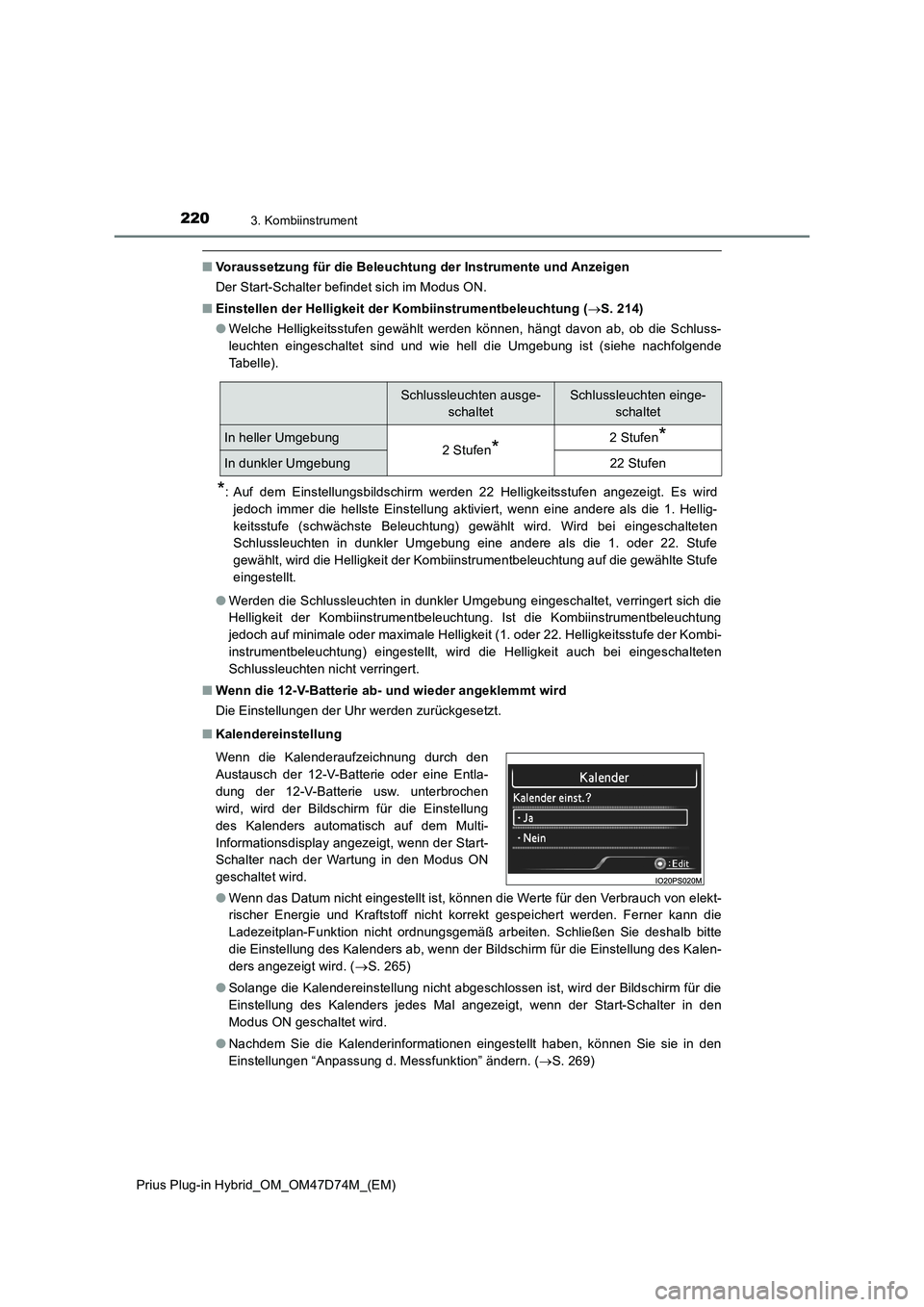

■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Start-Schalter befindet sich im Modus ON.
■Einstellen der Helligkeit der Kombiinstrumentbeleuchtung (S. 214)
●Welche Helligkeitsstufen gewählt werden können, hängt davon ab, ob die Schluss-
leuchten eingeschaltet sind und wie hell die Umgebung ist (siehe nachfolgende
Tabelle).
*: Auf dem Einstellungsbildschirm werden 22 Helligkeitsstufen angezeigt. Es wird
jedoch immer die hellste Einstellung aktiviert, wenn eine andere als die 1. Hellig-
keitsstufe (schwächste Beleuchtung) gewählt wird. Wird bei eingeschalteten
Schlussleuchten in dunkler Umgebung eine andere als die 1. oder 22. Stufe
gewählt, wird die Helligkeit der Kombiinstrumentbeleuchtung auf die gewählte Stufe
eingestellt.
●Werden die Schlussleuchten in dunkler Umgebung eingeschaltet, verringert sich die
Helligkeit der Kombiinstrumentbeleuchtung. Ist die Kombiinstrumentbeleuchtung
jedoch auf minimale oder maximale Helligkeit (1. oder 22. Helligkeitsstufe der Kombi-
instrumentbeleuchtung) eingestellt, wird die Helligkeit auch bei eingeschalteten
Schlussleuchten nicht verringert.
■Wenn die 12-V-Batterie ab- und wieder angeklemmt wird
Die Einstellungen der Uhr werden zurückgesetzt.
■Kalendereinstellung
●Wenn das Datum nicht eingestellt ist, können die Werte für den Verbrauch von elekt-
rischer Energie und Kraftstoff nicht korrekt gespeichert werden. Ferner kann die
Ladezeitplan-Funktion nicht ordnungsgemäß arbeiten. Schließen Sie deshalb bitte
die Einstellung des Kalenders ab, wenn der Bildschirm für die Einstellung des Kalen-
ders angezeigt wird. (S. 265)
●Solange die Kalendereinstellung nicht abgeschlossen ist, wird der Bildschirm für die
Einstellung des Kalenders jedes Mal angezeigt, wenn der Start-Schalter in den
Modus ON geschaltet wird.
●Nachdem Sie die Kalenderinformationen eingestellt haben, können Sie sie in den
Einstellungen “Anpassung d. Messfunktion” ändern. (S. 269)
Schlussleuchten ausge-
schaltetSchlussleuchten einge-
schaltet
In heller Umgebung2 Stufen*2 Stufen*
In dunkler Umgebung22 Stufen
Wenn die Kalenderaufzeichnung durch den
Austausch der 12-V-Batterie oder eine Entla-
dung der 12-V-Batterie usw. unterbrochen
wird, wird der Bildschirm für die Einstellung
des Kalenders automatisch auf dem Multi-
Informationsdisplay angezeigt, wenn der Start-
Schalter nach der Wartung in den Modus ON
geschaltet wird.
