TOYOTA PRIUS PLUG-IN HYBRID 2020 Betriebsanleitungen (in German)

1912-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

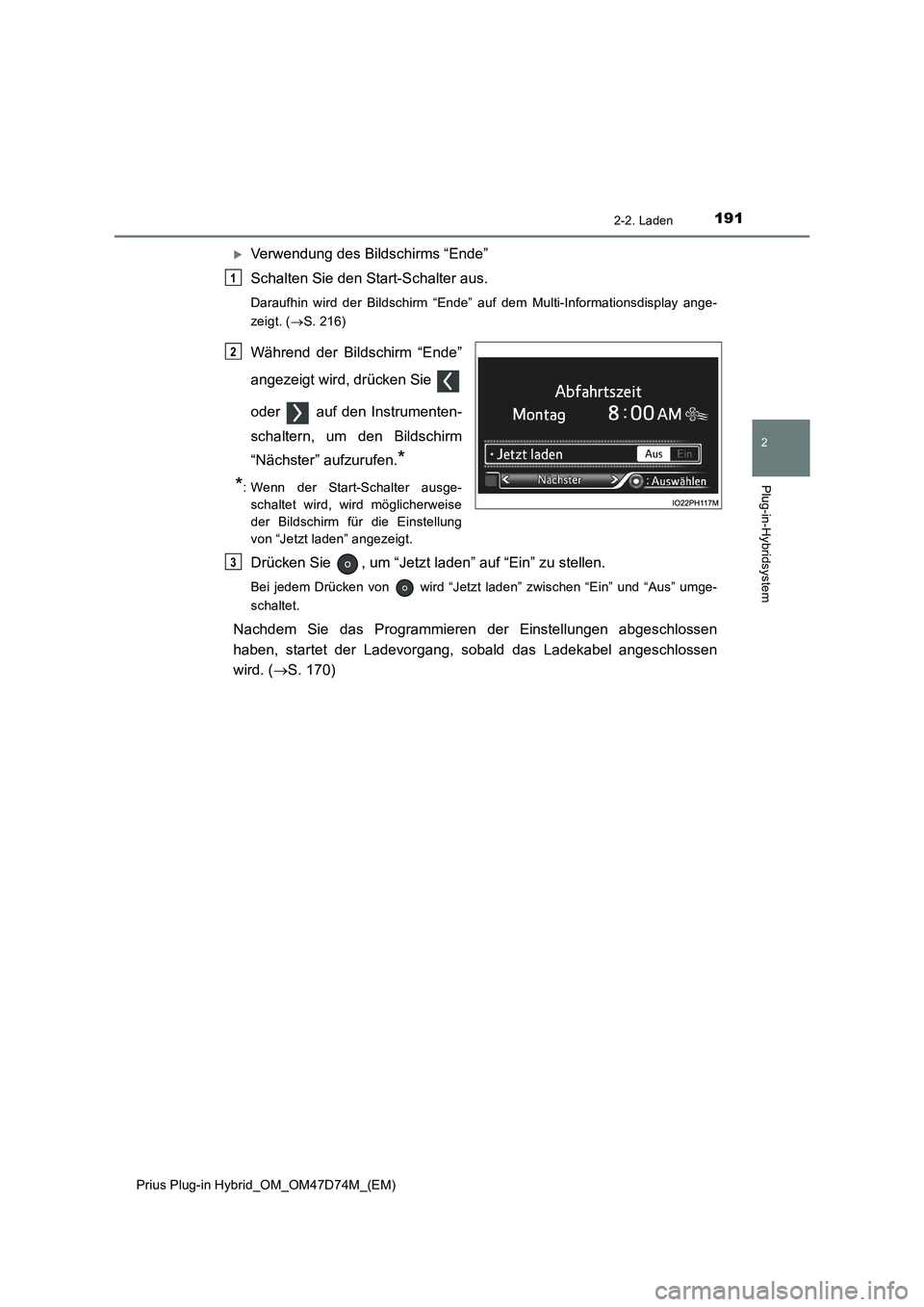

Verwendung des Bildschirms “Ende”
Schalten Sie den Start-Schalter aus.
Daraufhin wird der Bildschirm “Ende” auf dem Multi-Informationsdisplay ange-
zeigt. (S. 216)
Während der Bildschirm “Ende”
angezeigt wird, drücken Sie
oder auf den Instrumenten-
schaltern, um den Bildschirm
“Nächster” aufzurufen.
*
*
: Wenn der Start-Schalter ausge-
schaltet wird, wird möglicherweise
der Bildschirm für die Einstellung
von “Jetzt laden” angezeigt.
Drücken Sie , um “Jetzt laden” auf “Ein” zu stellen.
Bei jedem Drücken von wird “Jetzt laden” zwischen “Ein” und “Aus” umge-
schaltet.
Nachdem Sie das Programmieren der Einstellungen abgeschlossen
haben, startet der Ladevorgang, sobald das Ladekabel angeschlossen
wird. (S. 170)
1
2
3

1922-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■
Bearbeiten der Option “Nächster Ladevorgang”*
*
: Wenn Sie “Jetzt laden” auf “Ein” gestellt haben usw., können Sie den unter
“Nächster Ladevorgang” gespeicherten Termin nicht bearbeiten.
Drücken Sie den Ladezeitplan-Schalter.
Daraufhin wird der Bildschirm “Ladezeitplan” auf dem Multi-Informationsdisplay
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
“Nächster Ladevorgang” zu
wählen, und drücken Sie dann
.
Daraufhin wird der Bildschirm
“Nächster Ladevorgang bearbeiten”
angezeigt.
Drücken Sie oder auf
den Instrumentenschaltern, um
den zu ändernden Eintrag zu
wählen, und drücken Sie dann
.
Bearbeiten Sie die gespeicherten
Einstellungen wie in der nachfolgen-
den Tabelle erläutert.
1
2
3

1932-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

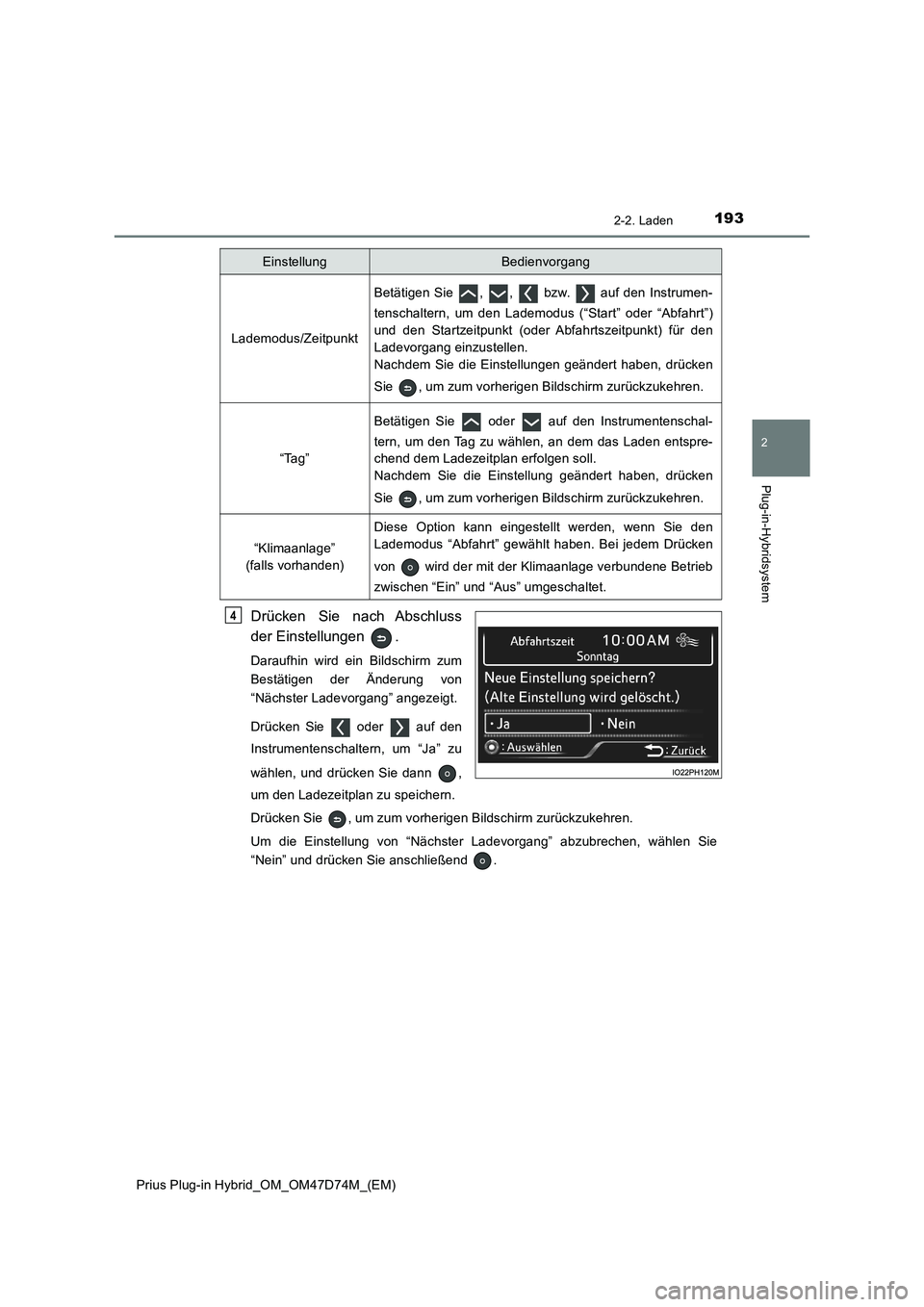

Drücken Sie nach Abschluss
der Einstellungen .
Daraufhin wird ein Bildschirm zum
Bestätigen der Änderung von
“Nächster Ladevorgang” angezeigt.
Drücken Sie oder auf den
Instrumentenschaltern, um “Ja” zu
wählen, und drücken Sie dann ,
um den Ladezeitplan zu speichern.
Drücken Sie , um zum vorherigen Bildschirm zurückzukehren.
Um die Einstellung von “Nächster Ladevorgang” abzubrechen, wählen Sie
“Nein” und drücken Sie anschließend .
EinstellungBedienvorgang
Lademodus/Zeitpunkt
Betätigen Sie , , bzw. auf den Instrumen-
tenschaltern, um den Lademodus (“Start” oder “Abfahrt”)
und den Startzeitpunkt (oder Abfahrtszeitpunkt) für den
Ladevorgang einzustellen.
Nachdem Sie die Einstellungen geändert haben, drücken
Sie , um zum vorherigen Bildschirm zurückzukehren.
“Tag”
Betätigen Sie oder auf den Instrumentenschal-
tern, um den Tag zu wählen, an dem das Laden entspre-
chend dem Ladezeitplan erfolgen soll.
Nachdem Sie die Einstellung geändert haben, drücken
Sie , um zum vorherigen Bildschirm zurückzukehren.
“Klimaanlage”
(falls vorhanden)
Diese Option kann eingestellt werden, wenn Sie den
Lademodus “Abfahrt” gewählt haben. Bei jedem Drücken
von wird der mit der Klimaanlage verbundene Betrieb
zwischen “Ein” und “Aus” umgeschaltet.
4

1942-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
■Ladezeitplan-Schalter
●Der Ladezeitplan-Schalter funktioniert unabhängig vom gewählten Modus des Start-
Schalters.
Wenn der Ladezeitplan-Schalter jedoch gedrückt wird, während sich der Start-Schal-
ter nicht im Modus ON befindet, wird das Display automatisch ausgeschaltet, wenn
die Instrumentenschalter nach der Anzeige des Bildschirms für die Ladezeitplan-Ein-
stellungen eine gewisse Zeit lang nicht betätigt werden.
●Sie können den Ladezeitplan-Schalter nicht während der Fahrt verwenden.
■Wenn das Programmieren der Ladezeitplan-Einstellungen abgebrochen wird
Unter den folgenden Umständen wird das Programmieren der Ladezeitplan-Einstel-
lungen abgebrochen.
●Es wird eine Meldung angezeigt, während Sie eine Einstellung vornehmen
●Der Start-Schalter wird betätigt, bevor Sie die Einstellungen bestätigt haben
●Bei Beginn einer Fahrt
●Es erscheint eine Anzeige, deren Priorität höher ist als jene der Anzeige für das Pro-
grammieren der Ladezeitplan-Einstellungen
■Ladezeitplan
Sie können den Bildschirm “Ladezeitplan” über die Einstellung “Fahrzeuganpassung”
auf dem Multi-Informationsdisplay aufrufen und dort Einstellungen vornehmen.
(S. 803)
■“Nächster Ladevorgang”
Nach Abschluss des Ladevorgangs ändert sich der auf dem Multi-Informationsdisplay
unter “Nächster Ladevorgang” angezeigte Termin erst, wenn Sie das Ladekabel abzie-
hen, selbst wenn das Laden gemäß dem Zeitplan der Option “Nächster Ladevorgang”
erfolgt ist.
■So kehren Sie nach dem Ändern der Einstellung von “Nächster Ladevorgang”
wieder zur ursprünglichen Einstellung zurück
Indem Sie “Jetzt laden” ein- und dann ausschalten, kann die Einstellung der Option
“Nächster Ladevorgang” wieder auf die ursprüngliche Einstellung zurückgesetzt wer-
den.
■Wenn Sie während des Ladens Änderungen unter “Nächster Ladevorgang” vor-
genommen haben
●Wenn Sie den Lademodus “Abfahrt” gewählt haben, wird der aktuelle Ladevorgang
abhängig von der bis zum Abschluss des Ladevorgangs verbleibenden Zeit unterbro-
chen oder fortgesetzt.
●Wenn Sie den Lademodus “Start” gewählt haben, wird der aktuelle Ladevorgang
unterbrochen und der nächste Ladevorgang startet zum eingestellten Zeitpunkt.

1952-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

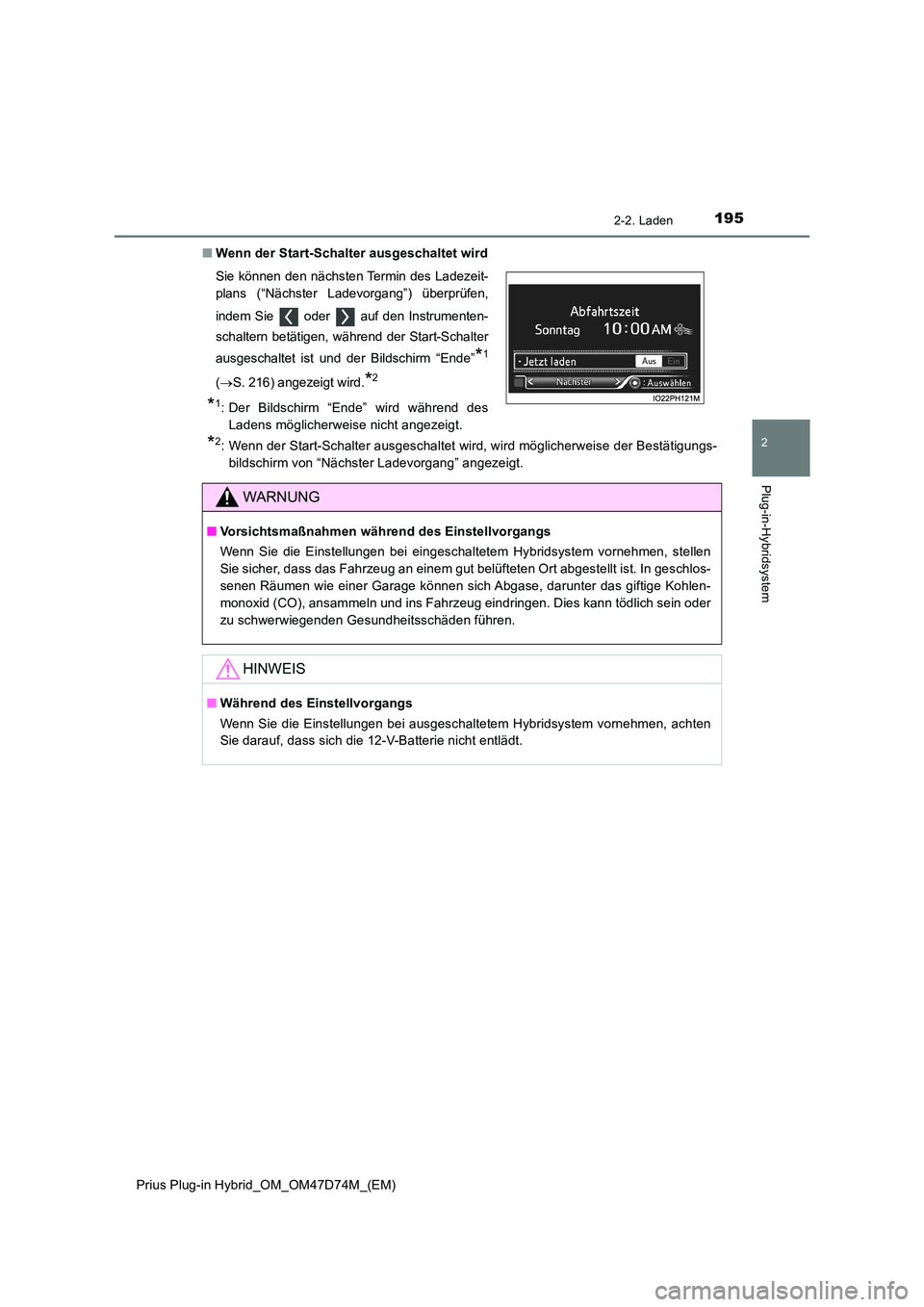

■ Wenn der Start-Schalter ausgeschaltet wird
*2: Wenn der Start-Schalter ausgeschaltet wird, wird möglicherweise der Bestätigungs-
bildschirm von “Nächster Ladevorgang” angezeigt.
Sie können den nächsten Termin des Ladezeit-
plans (“Nächster Ladevorgang”) überprüfen,
indem Sie oder auf den Instrumenten-
schaltern betätigen, während der Start-Schalter
ausgeschaltet ist und der Bildschirm “Ende”*1
( S. 216) angezeigt wird.*2
*1: Der Bildschirm “Ende” wird während des
Ladens möglicherweise nicht angezeigt.
WARNUNG
■ Vorsichtsmaßnahmen während des Einstellvorgangs
Wenn Sie die Einstellungen bei eingeschaltetem Hybridsystem vornehmen, stellen
Sie sicher, dass das Fahrzeug an einem gut belüfteten Ort abgestellt ist. In geschlos-
senen Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlen-
monoxid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder
zu schwerwiegenden Gesundheitsschäden führen.
HINWEIS
■ Während des Einstellvorgangs
Wenn Sie die Einstellungen bei ausgeschaltetem Hybridsystem vornehmen, achten
Sie darauf, dass sich die 12-V-Batterie nicht entlädt.

1962-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

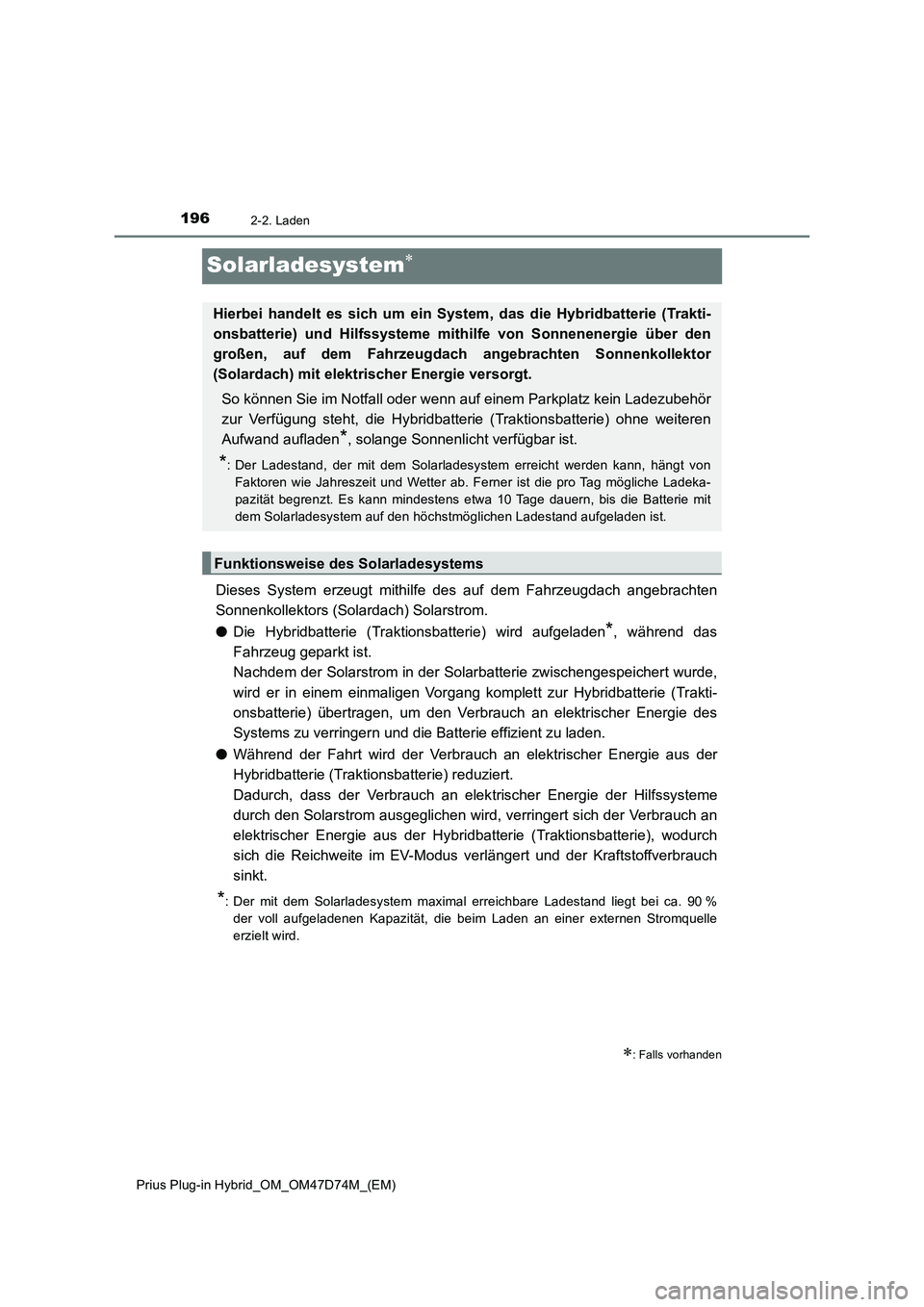

Solarladesystem
Dieses System erzeugt mithilfe des auf dem Fahrzeugdach angebrachten
Sonnenkollektors (Solardach) Solarstrom.
●Die Hybridbatterie (Traktionsbatterie) wird aufgeladen
*, während das
Fahrzeug geparkt ist.
Nachdem der Solarstrom in der Solarbatterie zwischengespeichert wurde,
wird er in einem einmaligen Vorgang komplett zur Hybridbatterie (Trakti-
onsbatterie) übertragen, um den Verbrauch an elektrischer Energie des
Systems zu verringern und die Batterie effizient zu laden.
●Während der Fahrt wird der Verbrauch an elektrischer Energie aus der
Hybridbatterie (Traktionsbatterie) reduziert.
Dadurch, dass der Verbrauch an elektrischer Energie der Hilfssysteme
durch den Solarstrom ausgeglichen wird, verringert sich der Verbrauch an
elektrischer Energie aus der Hybridbatterie (Traktionsbatterie), wodurch
sich die Reichweite im EV-Modus verlängert und der Kraftstoffverbrauch
sinkt.
*: Der mit dem Solarladesystem maximal erreichbare Ladestand liegt bei ca. 90 %
der voll aufgeladenen Kapazität, die beim Laden an einer externen Stromquelle
erzielt wird.
: Falls vorhanden
Hierbei handelt es sich um ein System, das die Hybridbatterie (Trakti-
onsbatterie) und Hilfssysteme mithilfe von Sonnenenergie über den
großen, auf dem Fahrzeugdach angebrachten Sonnenkollektor
(Solardach) mit elektrischer Energie versorgt.
So können Sie im Notfall oder wenn auf einem Parkplatz kein Ladezubehör
zur Verfügung steht, die Hybridbatterie (Traktionsbatterie) ohne weiteren
Aufwand aufladen
*, solange Sonnenlicht verfügbar ist.
*: Der Ladestand, der mit dem Solarladesystem erreicht werden kann, hängt von
Faktoren wie Jahreszeit und Wetter ab. Ferner ist die pro Tag mögliche Ladeka-
pazität begrenzt. Es kann mindestens etwa 10 Tage dauern, bis die Batterie mit
dem Solarladesystem auf den höchstmöglichen Ladestand aufgeladen ist.
Funktionsweise des Solarladesystems

1972-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
12-V-Batterie
Solardach
Solarbatterie (im Konsolenkasten)
Solar-ECU
Hybridbatterie (Traktionsbatterie)
Sie können sich Informationen, die
sich auf das Solarladesystem bezie-
hen, über (Drive information)
auf dem Multi-Informationsdisplay
anzeigen lassen. (S. 243, 257)
Aufrufen von auf das Solarladesystem bezogenen Informationen
1
2
3
4
5

1982-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

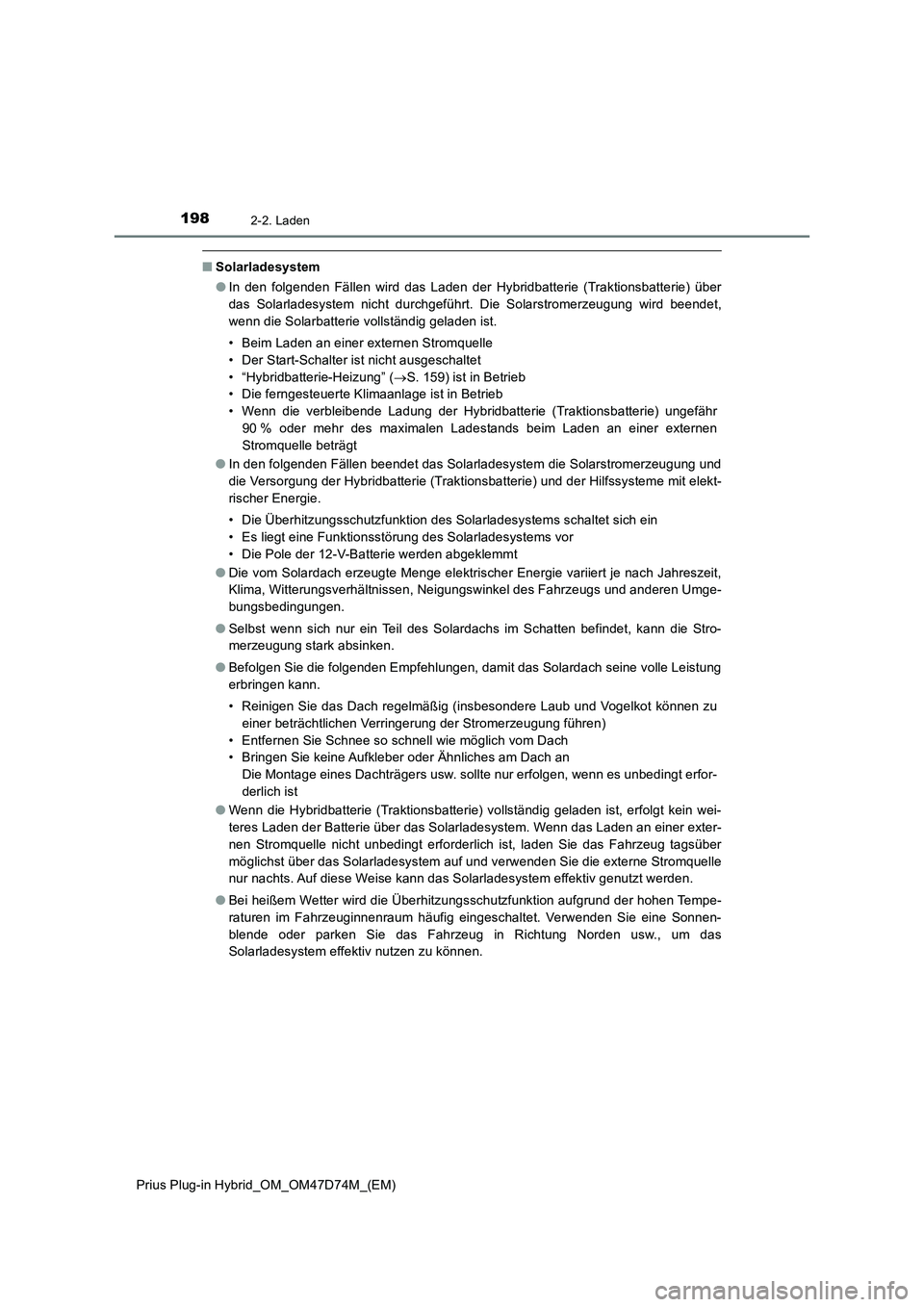

■Solarladesystem
●In den folgenden Fällen wird das Laden der Hybridbatterie (Traktionsbatterie) über
das Solarladesystem nicht durchgeführt. Die Solarstromerzeugung wird beendet,
wenn die Solarbatterie vollständig geladen ist.
• Beim Laden an einer externen Stromquelle
• Der Start-Schalter ist nicht ausgeschaltet
• “Hybridbatterie-Heizung” (S. 159) ist in Betrieb
• Die ferngesteuerte Klimaanlage ist in Betrieb
• Wenn die verbleibende Ladung der Hybridbatterie (Traktionsbatterie) ungefähr
90 % oder mehr des maximalen Ladestands beim Laden an einer externen
Stromquelle beträgt
●In den folgenden Fällen beendet das Solarladesystem die Solarstromerzeugung und
die Versorgung der Hybridbatterie (Traktionsbatterie) und der Hilfssysteme mit elekt-
rischer Energie.
• Die Überhitzungsschutzfunktion des Solarladesystems schaltet sich ein
• Es liegt eine Funktionsstörung des Solarladesystems vor
• Die Pole der 12-V-Batterie werden abgeklemmt
●Die vom Solardach erzeugte Menge elektrischer Energie variiert je nach Jahreszeit,
Klima, Witterungsverhältnissen, Neigungswinkel des Fahrzeugs und anderen Umge-
bungsbedingungen.
●Selbst wenn sich nur ein Teil des Solardachs im Schatten befindet, kann die Stro-
merzeugung stark absinken.
●Befolgen Sie die folgenden Empfehlungen, damit das Solardach seine volle Leistung
erbringen kann.
• Reinigen Sie das Dach regelmäßig (insbesondere Laub und Vogelkot können zu
einer beträchtlichen Verringerung der Stromerzeugung führen)
• Entfernen Sie Schnee so schnell wie möglich vom Dach
• Bringen Sie keine Aufkleber oder Ähnliches am Dach an
Die Montage eines Dachträgers usw. sollte nur erfolgen, wenn es unbedingt erfor-
derlich ist
●Wenn die Hybridbatterie (Traktionsbatterie) vollständig geladen ist, erfolgt kein wei-
teres Laden der Batterie über das Solarladesystem. Wenn das Laden an einer exter-
nen Stromquelle nicht unbedingt erforderlich ist, laden Sie das Fahrzeug tagsüber
möglichst über das Solarladesystem auf und verwenden Sie die externe Stromquelle
nur nachts. Auf diese Weise kann das Solarladesystem effektiv genutzt werden.
●Bei heißem Wetter wird die Überhitzungsschutzfunktion aufgrund der hohen Tempe-
raturen im Fahrzeuginnenraum häufig eingeschaltet. Verwenden Sie eine Sonnen-
blende oder parken Sie das Fahrzeug in Richtung Norden usw., um das
Solarladesystem effektiv nutzen zu können.

1992-2. Laden
2
Plug-in-Hybridsystem
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

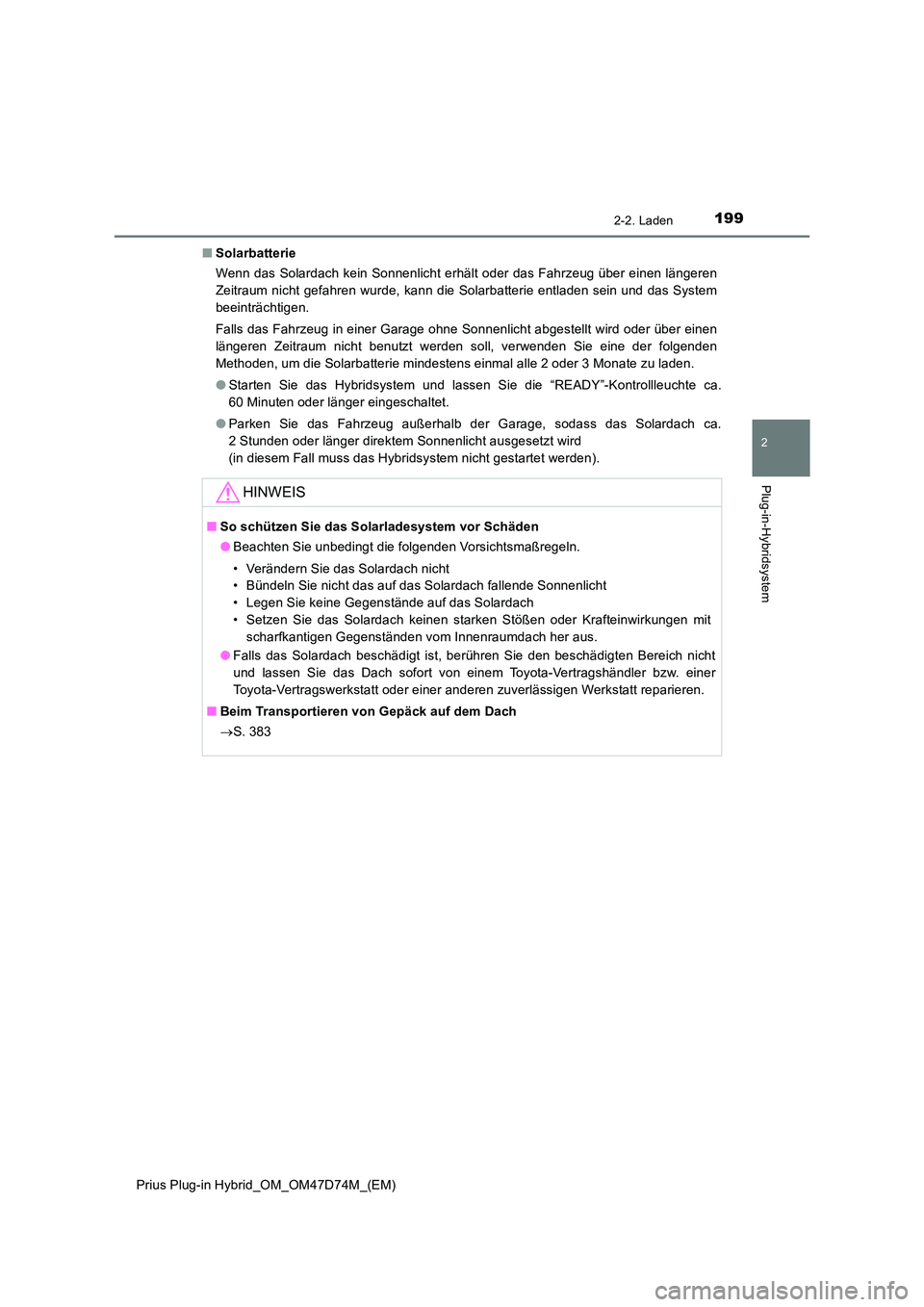

■ Solarbatterie
Wenn das Solardach kein Sonnenlicht erhält oder das Fahrzeug über einen längeren
Zeitraum nicht gefahren wurde, kann die Solarbatterie entladen sein und das System
beeinträchtigen.
Falls das Fahrzeug in einer Garage ohne Sonnenlicht abgestellt wird oder über einen
längeren Zeitraum nicht benutzt werden soll, verwenden Sie eine der folgenden
Methoden, um die Solarbatterie mindestens einmal alle 2 oder 3 Monate zu laden.
● Starten Sie das Hybridsystem und lassen Sie die “READY”-Kontrollleuchte ca.
60 Minuten oder länger eingeschaltet.
● Parken Sie das Fahrzeug außerhalb der Garage, sodass das Solardach ca.
2 Stunden oder länger direktem Sonnenlicht ausgesetzt wird
(in diesem Fall muss das Hybridsystem nicht gestartet werden).
HINWEIS
■ So schützen Sie das Solarladesystem vor Schäden
● Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln.
• Verändern Sie das Solardach nicht
• Bündeln Sie nicht das auf das Solardach fallende Sonnenlicht
• Legen Sie keine Gegenstände auf das Solardach
• Setzen Sie das Solardach keinen starken Stößen oder Krafteinwirkungen mit
scharfkantigen Gegenständen vom Innenraumdach her aus.
● Falls das Solardach beschädigt ist, berühren Sie den beschädigten Bereich nicht
und lassen Sie das Dach sofort von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt reparieren.
■ Beim Transportieren von Gepäck auf dem Dach
 S. 383

2002-2. Laden
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

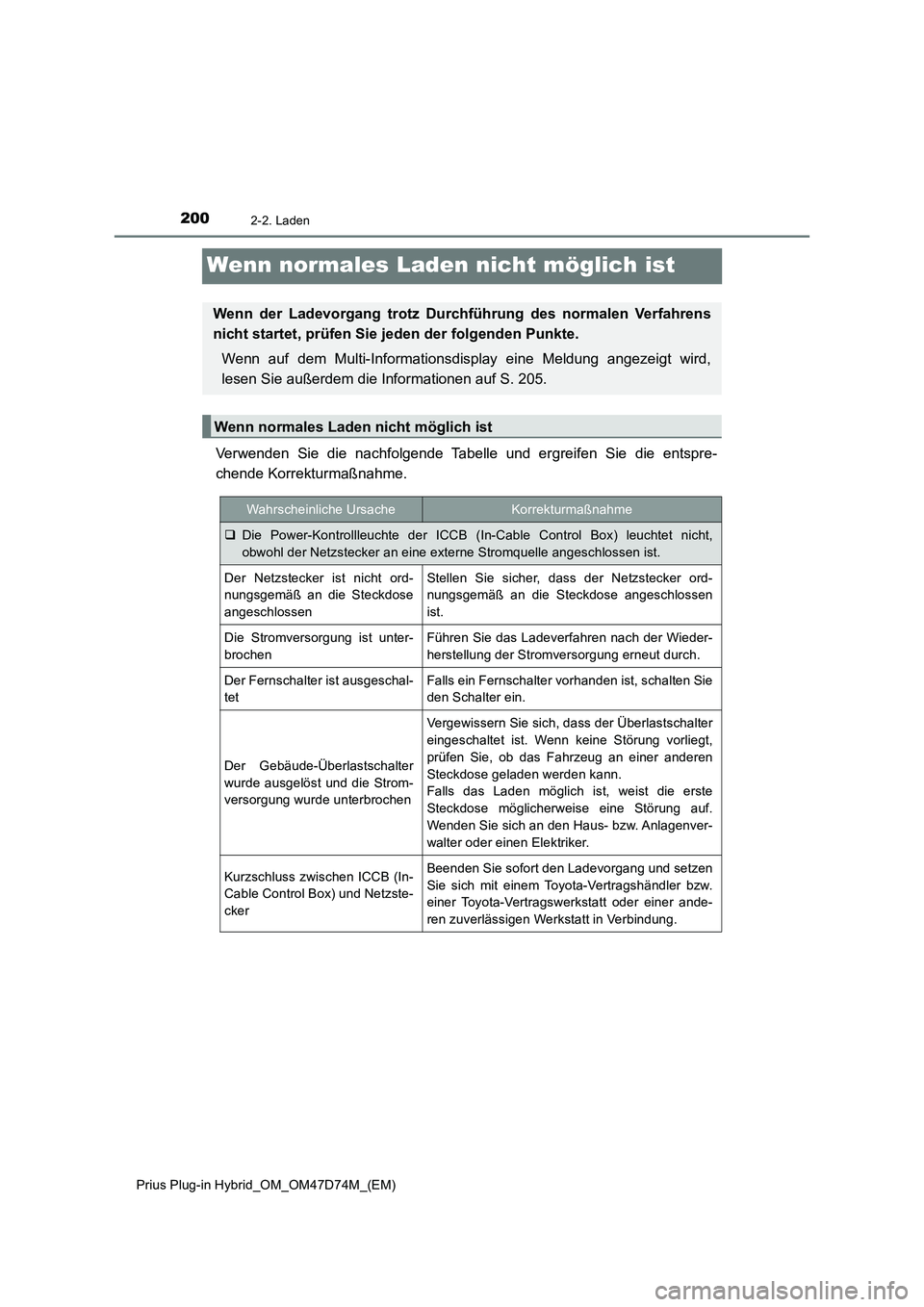

Wenn normales Laden nicht möglich ist
Verwenden Sie die nachfolgende Tabelle und ergreifen Sie die entspre-
chende Korrekturmaßnahme.
Wenn der Ladevorgang trotz Durchführung des normalen Verfahrens
nicht startet, prüfen Sie jeden der folgenden Punkte.
Wenn auf dem Multi-Informationsdisplay eine Meldung angezeigt wird,
lesen Sie außerdem die Informationen auf S. 205.
Wenn normales Laden nicht möglich ist
Wahrscheinliche UrsacheKorrekturmaßnahme
Die Power-Kontrollleuchte der ICCB (In-Cable Control Box) leuchtet nicht,
obwohl der Netzstecker an eine externe Stromquelle angeschlossen ist.
Der Netzstecker ist nicht ord-
nungsgemäß an die Steckdose
angeschlossenStellen Sie sicher, dass der Netzstecker ord-
nungsgemäß an die Steckdose angeschlossen
ist.
Die Stromversorgung ist unter-
brochenFühren Sie das Ladeverfahren nach der Wieder-
herstellung der Stromversorgung erneut durch.
Der Fernschalter ist ausgeschal-
tetFalls ein Fernschalter vorhanden ist, schalten Sie
den Schalter ein.
Der Gebäude-Überlastschalter
wurde ausgelöst und die Strom-
versorgung wurde unterbrochen
Vergewissern Sie sich, dass der Überlastschalter
eingeschaltet ist. Wenn keine Störung vorliegt,
prüfen Sie, ob das Fahrzeug an einer anderen
Steckdose geladen werden kann.
Falls das Laden möglich ist, weist die erste
Steckdose möglicherweise eine Störung auf.
Wenden Sie sich an den Haus- bzw. Anlagenver-
walter oder einen Elektriker.
Kurzschluss zwischen ICCB (In-
Cable Control Box) und Netzste-
ckerBeenden Sie sofort den Ladevorgang und setzen
Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt in Verbindung.
