2813. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

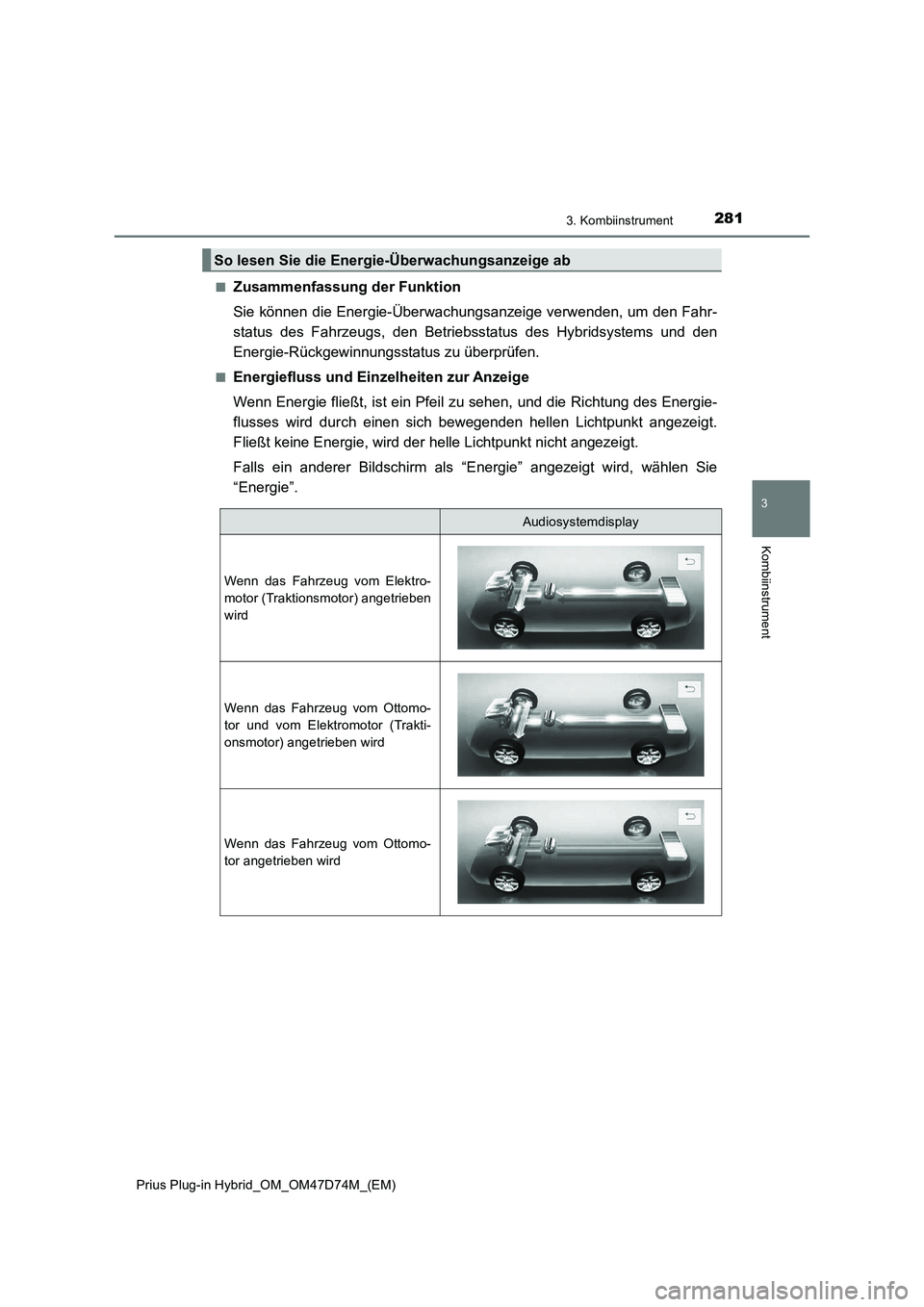

Zusammenfassung der Funktion
Sie können die Energie-Überwachungsanzeige verwenden, um den Fahr-
status des Fahrzeugs, den Betriebsstatus des Hybridsystems und den
Energie-Rückgewinnungsstatus zu überprüfen.
■Energiefluss und Einzelheiten zur Anzeige
Wenn Energie fließt, ist ein Pfeil zu sehen, und die Richtung des Energie-
flusses wird durch einen sich bewegenden hellen Lichtpunkt angezeigt.
Fließt keine Energie, wird der helle Lichtpunkt nicht angezeigt.
Falls ein anderer Bildschirm als “Energie” angezeigt wird, wählen Sie
“Energie”.
So lesen Sie die Energie-Überwachungsanzeige ab
Audiosystemdisplay
Wenn das Fahrzeug vom Elektro-
motor (Traktionsmotor) angetrieben
wird
Wenn das Fahrzeug vom Ottomo-
tor und vom Elektromotor (Trakti-
onsmotor) angetrieben wird
Wenn das Fahrzeug vom Ottomo-
tor angetrieben wird

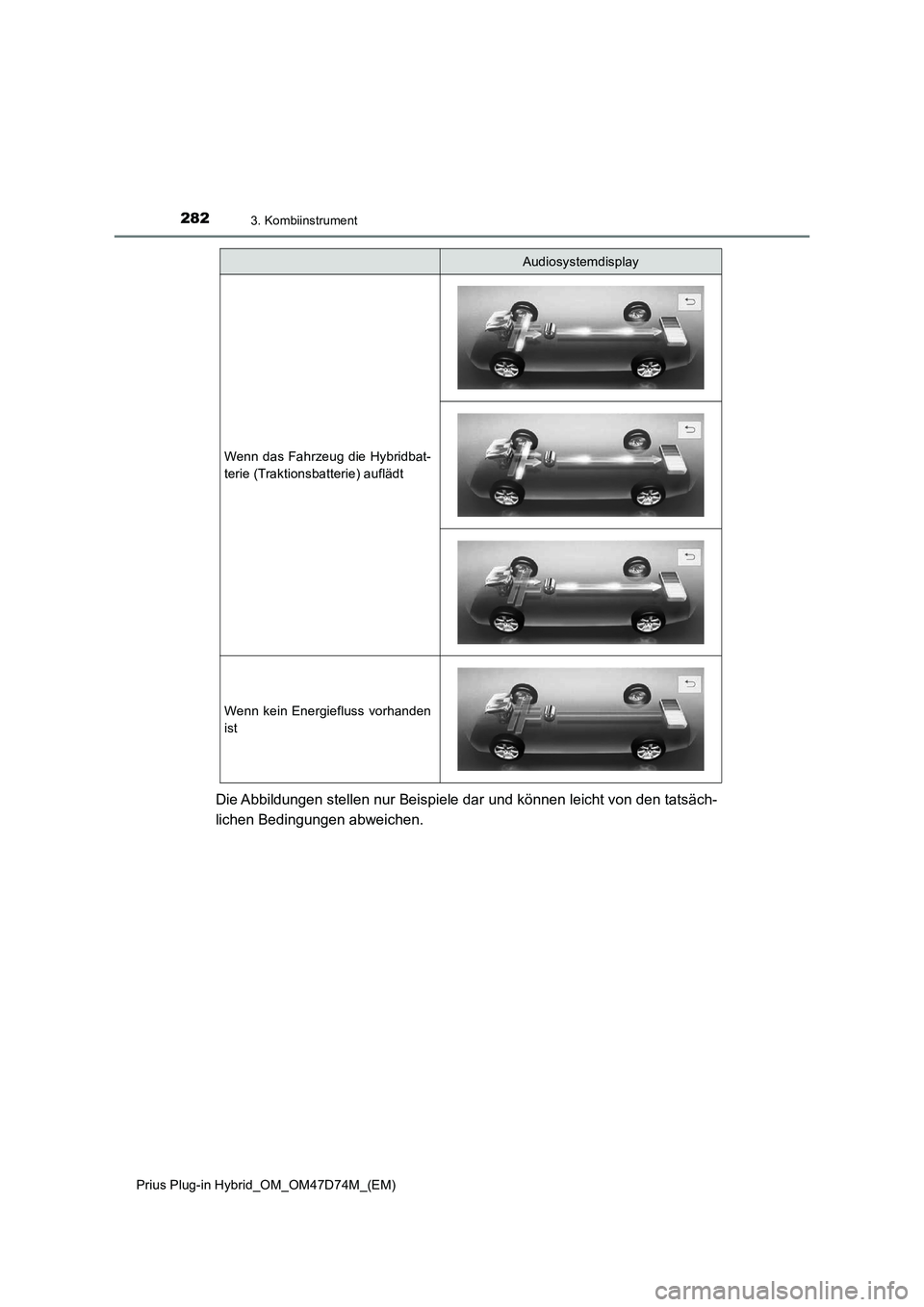

2823. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
Wenn das Fahrzeug die Hybridbat-
terie (Traktionsbatterie) auflädt
Wenn kein Energiefluss vorhanden
ist
Audiosystemdisplay

2833. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

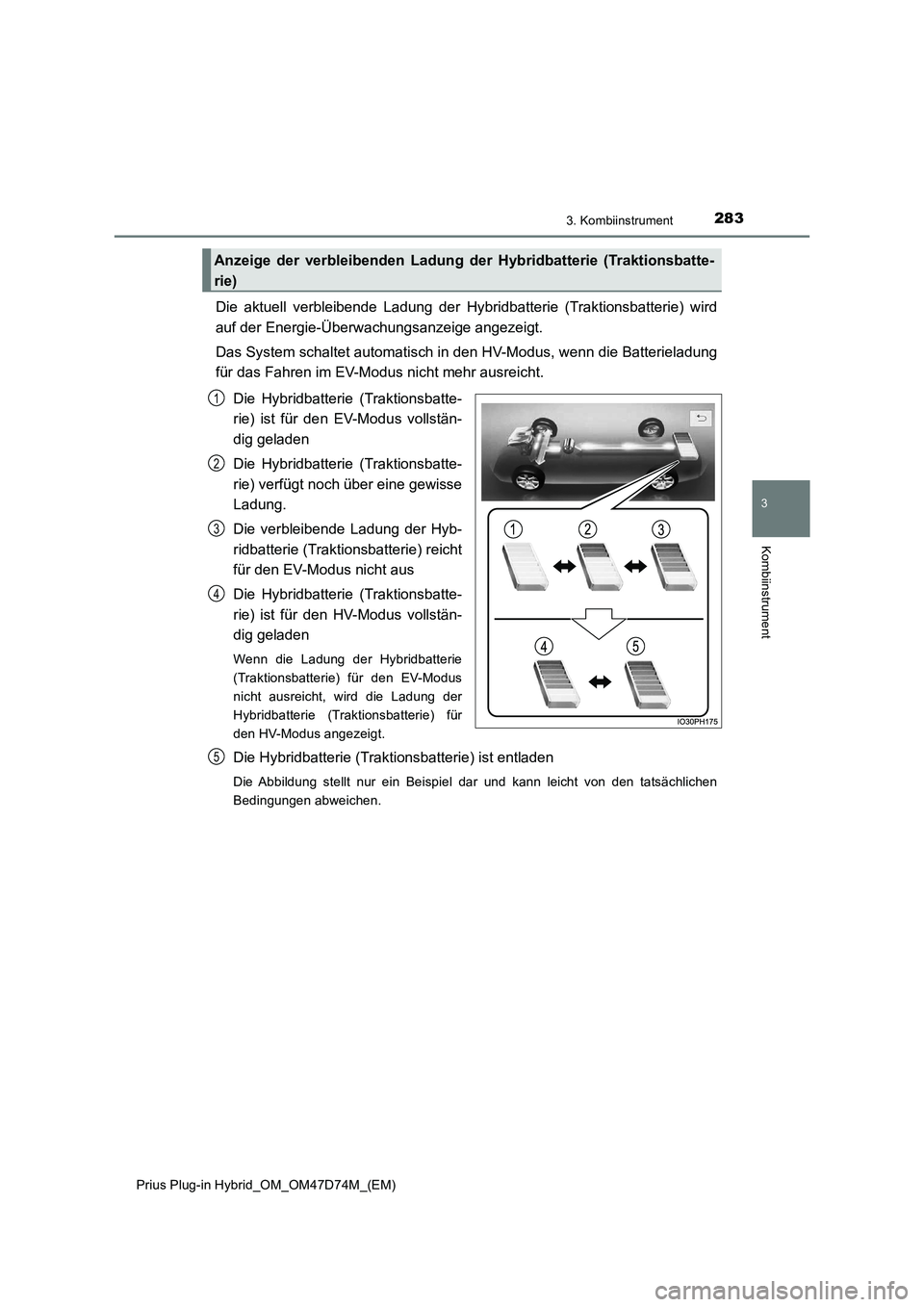

Die aktuell verbleibende Ladung der Hybridbatterie (Traktionsbatterie) wird
auf der Energie-Überwachungsanzeige angezeigt.
Das System schaltet automatisch in den HV-Modus, wenn die Batterieladung
für das Fahren im EV-Modus nicht mehr ausreicht.
Die Hybridbatterie (Traktionsbatte-
rie) ist für den EV-Modus vollstän-
dig geladen
Die Hybridbatterie (Traktionsbatte-
rie) verfügt noch über eine gewisse
Ladung.
Die verbleibende Ladung der Hyb-
ridbatterie (Traktionsbatterie) reicht
für den EV-Modus nicht aus
Die Hybridbatterie (Traktionsbatte-
rie) ist für den HV-Modus vollstän-
dig geladen
Wenn die Ladung der Hybridbatterie
(Traktionsbatterie) für den EV-Modus
nicht ausreicht, wird die Ladung der
Hybridbatterie (Traktionsbatterie) für
den HV-Modus angezeigt.
Die Hybridbatterie (Traktionsbatterie) ist entladen
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen
Bedingungen abweichen.
Anzeige der verbleibenden Ladung der Hybridbatterie (Traktionsbatte-
rie)
1
2
3
4
5

2843. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

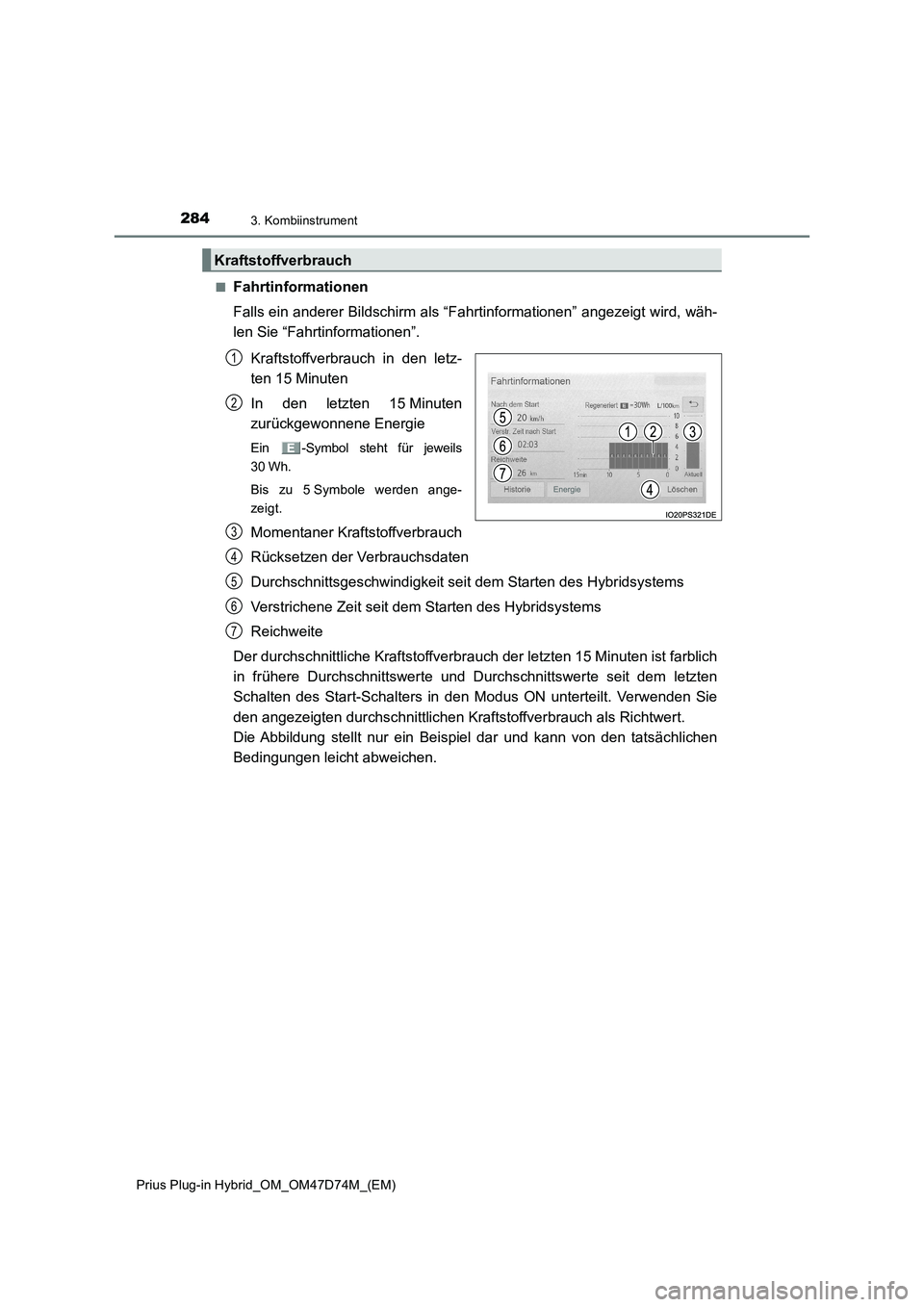

Fahrtinformationen
Falls ein anderer Bildschirm als “Fahrtinformationen” angezeigt wird, wäh-
len Sie “Fahrtinformationen”.
Kraftstoffverbrauch in den letz-
ten 15 Minuten
In den letzten 15 Minuten
zurückgewonnene Energie
Ein -Symbol steht für jeweils
30 Wh.
Bis zu 5 Symbole werden ange-
zeigt.
Momentaner Kraftstoffverbrauch
Rücksetzen der Verbrauchsdaten
Durchschnittsgeschwindigkeit seit dem Starten des Hybridsystems
Verstrichene Zeit seit dem Starten des Hybridsystems
Reichweite
Der durchschnittliche Kraftstoffverbrauch der letzten 15 Minuten ist farblich
in frühere Durchschnittswerte und Durchschnittswerte seit dem letzten
Schalten des Start-Schalters in den Modus ON unterteilt. Verwenden Sie
den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen
Bedingungen leicht abweichen.
Kraftstoffverbrauch
1
2
3
4
5
6
7

2853. Kombiinstrument
3
Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)■

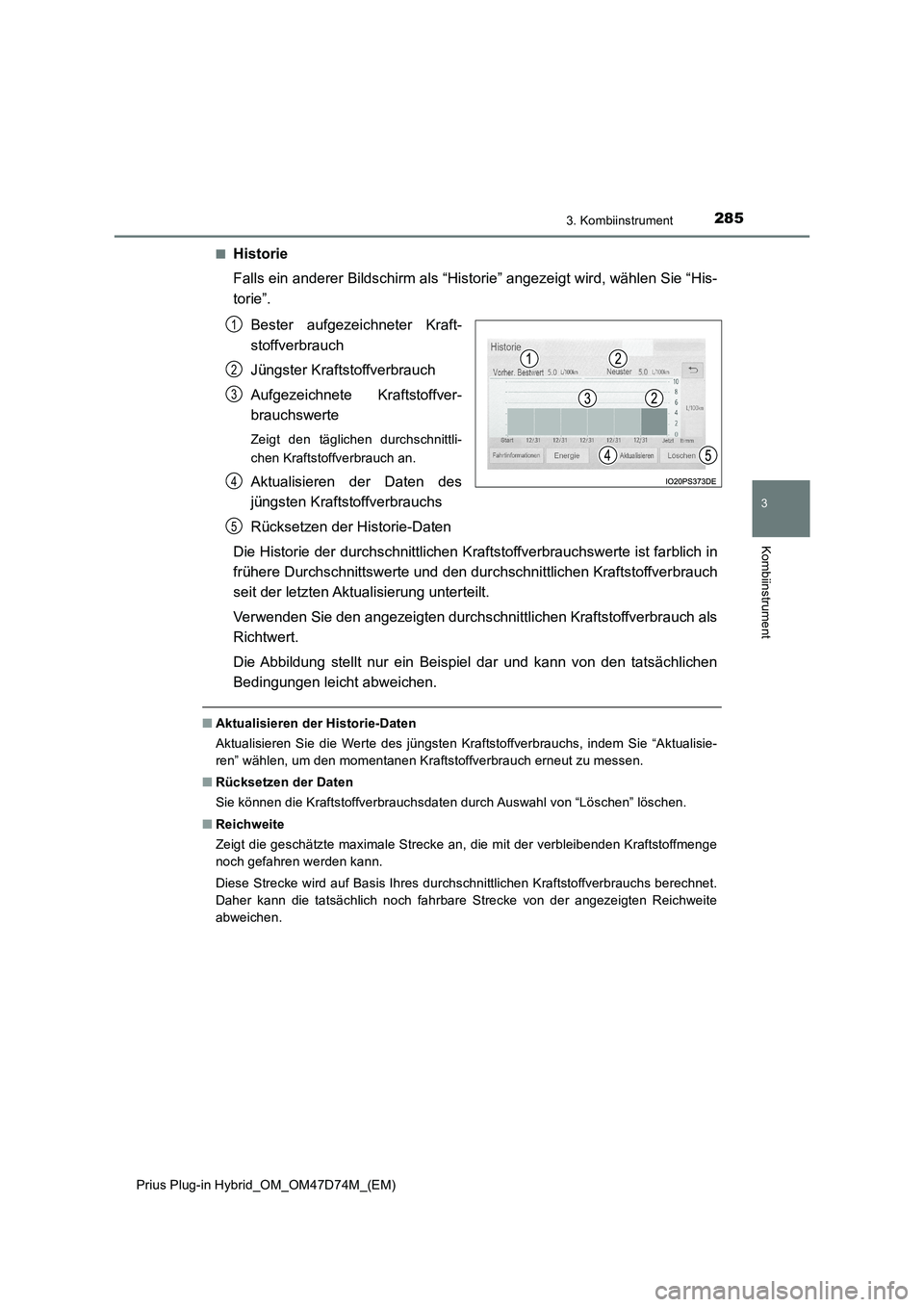

Historie
Falls ein anderer Bildschirm als “Historie” angezeigt wird, wählen Sie “His-
torie”.
Bester aufgezeichneter Kraft-
stoffverbrauch
Jüngster Kraftstoffverbrauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Zeigt den täglichen durchschnittli-
chen Kraftstoffverbrauch an.
Aktualisieren der Daten des
jüngsten Kraftstoffverbrauchs
Rücksetzen der Historie-Daten
Die Historie der durchschnittlichen Kraftstoffverbrauchswerte ist farblich in
frühere Durchschnittswerte und den durchschnittlichen Kraftstoffverbrauch
seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann von den tatsächlichen
Bedingungen leicht abweichen.
■Aktualisieren der Historie-Daten
Aktualisieren Sie die Werte des jüngsten Kraftstoffverbrauchs, indem Sie “Aktualisie-
ren” wählen, um den momentanen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten durch Auswahl von “Löschen” löschen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge
noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet.
Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
1
2
3
4
5

2863. Kombiinstrument
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

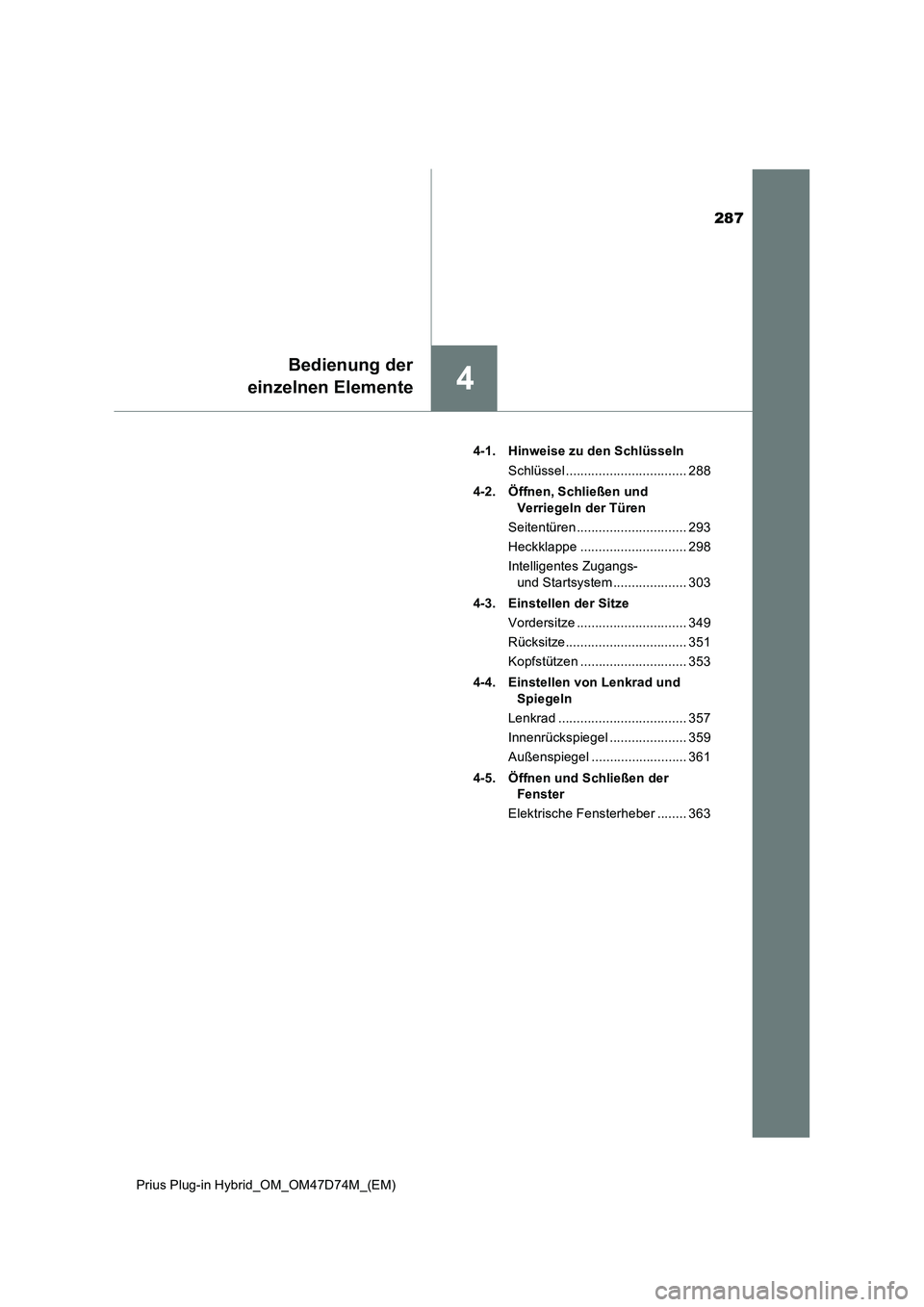

287
4
Bedienung der
einzelnen Elemente
Prius Plug-in Hybrid_OM_OM47D74M_(EM)4-1. Hinweise zu den Schlüsseln
Schlüssel ................................. 288
4-2. Öffnen, Schließen und
Verriegeln der Türen
Seitentüren .............................. 293
Heckklappe ............................. 298
Intelligentes Zugangs-
und Startsystem .................... 303
4-3. Einstellen der Sitze
Vordersitze .............................. 349
Rücksitze................................. 351
Kopfstützen ............................. 353
4-4. Einstellen von Lenkrad und
Spiegeln
Lenkrad ................................... 357
Innenrückspiegel ..................... 359
Außenspiegel .......................... 361
4-5. Öffnen und Schließen der
Fenster
Elektrische Fensterheber ........ 363

2884-1. Hinweise zu den Schlüsseln
Prius Plug-in Hybrid_OM_OM47D74M_(EM)

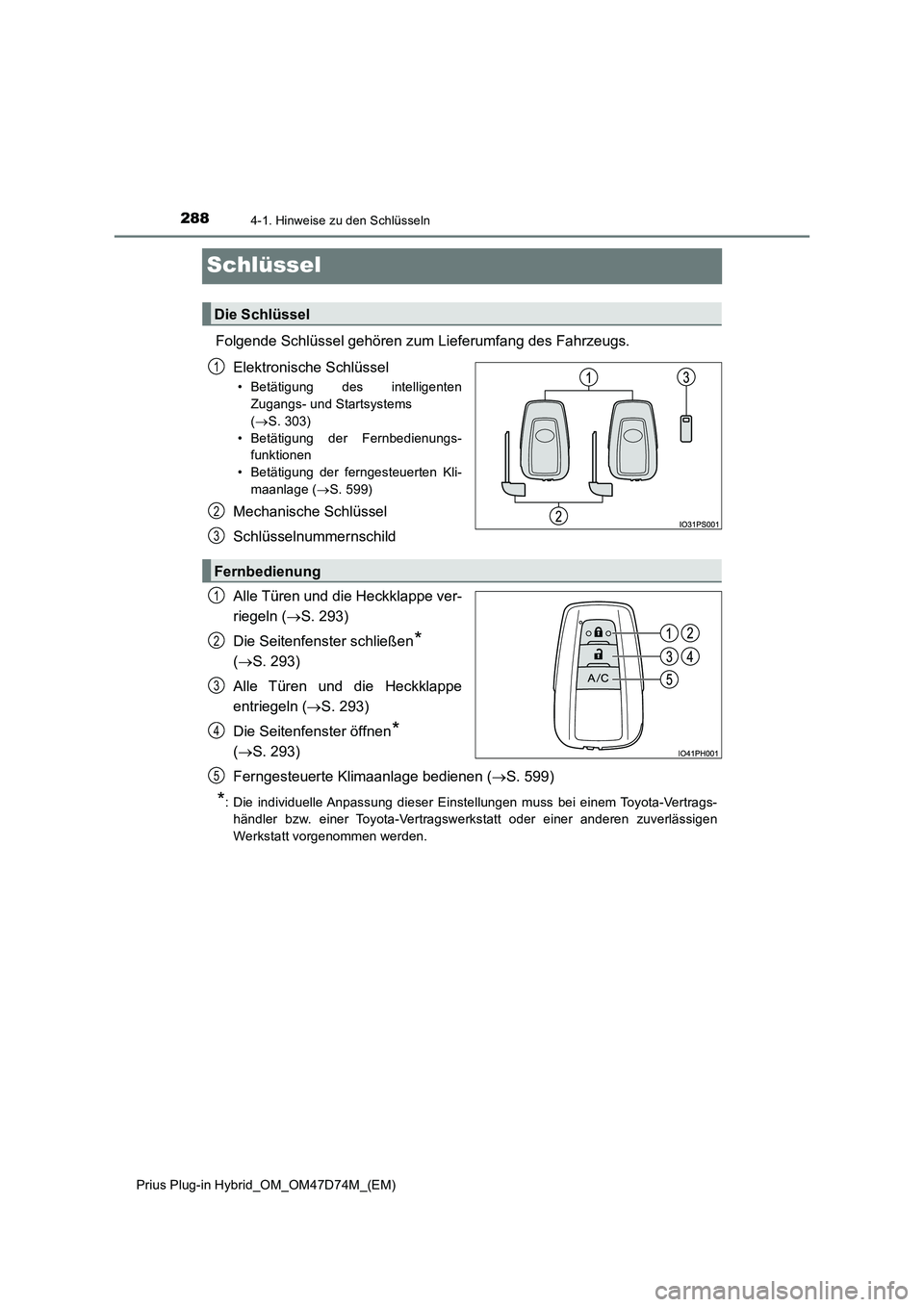

Schlüssel
Folgende Schlüssel gehören zum Lieferumfang des Fahrzeugs.
Elektronische Schlüssel
• Betätigung des intelligenten
Zugangs- und Startsystems
(S. 303)
• Betätigung der Fernbedienungs-
funktionen
• Betätigung der ferngesteuerten Kli-
maanlage (S. 599)
Mechanische Schlüssel
Schlüsselnummernschild
Alle Türen und die Heckklappe ver-
riegeln (S. 293)
Die Seitenfenster schließen
*
(S. 293)
Alle Türen und die Heckklappe
entriegeln (S. 293)
Die Seitenfenster öffnen
*
(S. 293)
Ferngesteuerte Klimaanlage bedienen (S. 599)
*: Die individuelle Anpassung dieser Einstellungen muss bei einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt vorgenommen werden.
Die Schlüssel
1
2
3
Fernbedienung
1
2
3
4
5

2894-1. Hinweise zu den Schlüsseln
Prius Plug-in Hybrid_OM_OM47D74M_(EM)
4
Bedienung der einzelnen Elemente

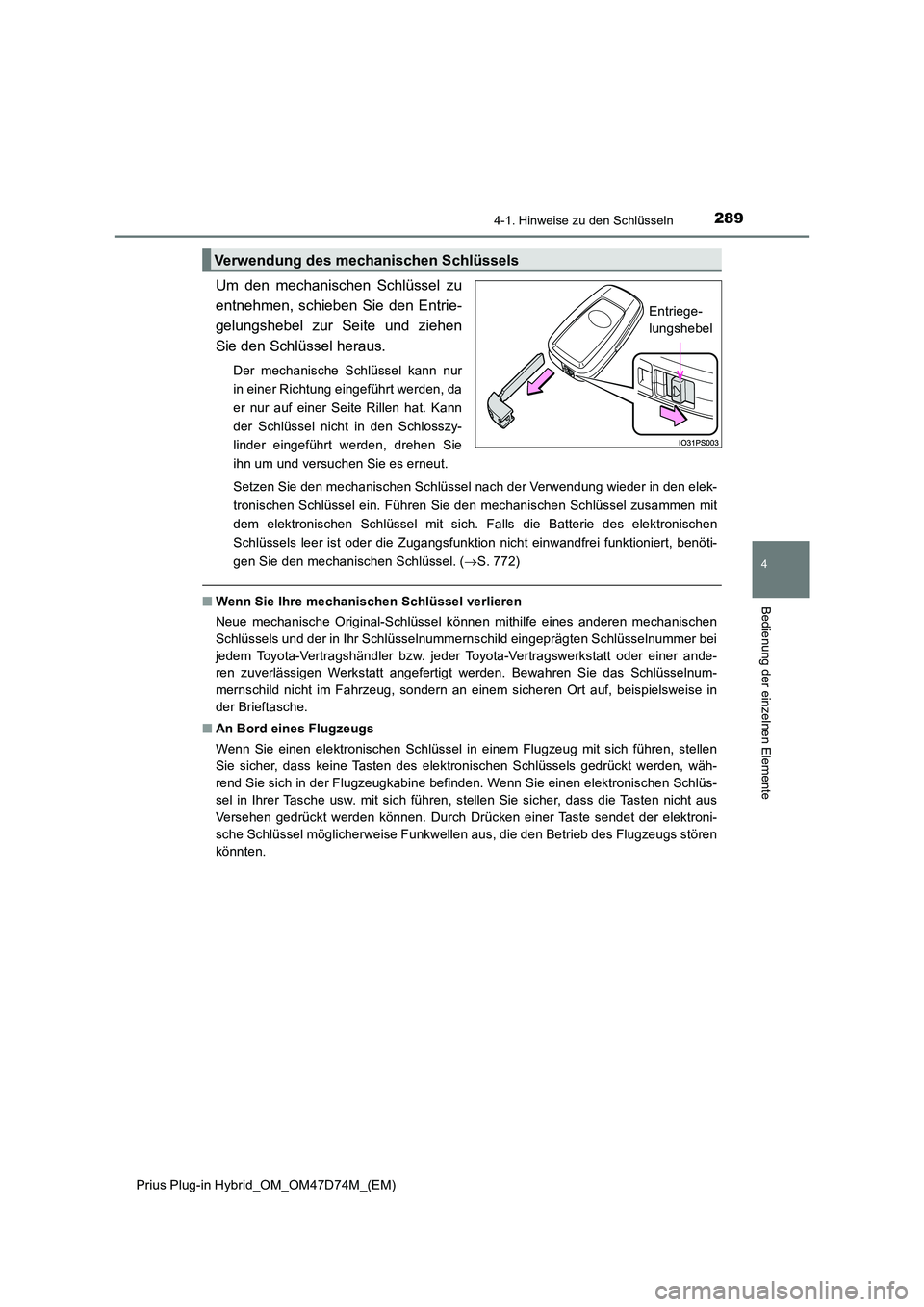

Um den mechanischen Schlüssel zu
entnehmen, schieben Sie den Entrie-
gelungshebel zur Seite und ziehen
Sie den Schlüssel heraus.
Der mechanische Schlüssel kann nur
in einer Richtung eingeführt werden, da
er nur auf einer Seite Rillen hat. Kann
der Schlüssel nicht in den Schlosszy-
linder eingeführt werden, drehen Sie
ihn um und versuchen Sie es erneut.
Setzen Sie den mechanischen Schlüssel nach der Verwendung wieder in den elek-
tronischen Schlüssel ein. Führen Sie den mechanischen Schlüssel zusammen mit
dem elektronischen Schlüssel mit sich. Falls die Batterie des elektronischen
Schlüssels leer ist oder die Zugangsfunktion nicht einwandfrei funktioniert, benöti-
gen Sie den mechanischen Schlüssel. ( S. 772)
■Wenn Sie Ihre mechanischen Schlüssel verlieren
Neue mechanische Original-Schlüssel können mithilfe eines anderen mechanischen
Schlüssels und der in Ihr Schlüsselnummernschild eingeprägten Schlüsselnummer bei
jedem Toyota-Vertragshändler bzw. jeder Toyota-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt angefertigt werden. Bewahren Sie das Schlüsselnum-
mernschild nicht im Fahrzeug, sondern an einem sicheren Ort auf, beispielsweise in
der Brieftasche.
■ An Bord eines Flugzeugs
Wenn Sie einen elektronischen Schlüssel in einem Flugzeug mit sich führen, stellen
Sie sicher, dass keine Tasten des elektronischen Schlüssels gedrückt werden, wäh-
rend Sie sich in der Flugzeugkabine befinden. Wenn Sie einen elektronischen Schlüs-
sel in Ihrer Tasche usw. mit sich führen, stellen Sie sicher, dass die Tasten nicht aus
Versehen gedrückt werden können. Durch Drücken einer Taste sendet der elektroni-
sche Schlüssel möglicherweise Funkwellen aus, die den Betrieb des Flugzeugs stören
könnten.
Verwendung des mechanischen Schlüssels
Entriege-
lungshebel

2904-1. Hinweise zu den Schlüsseln

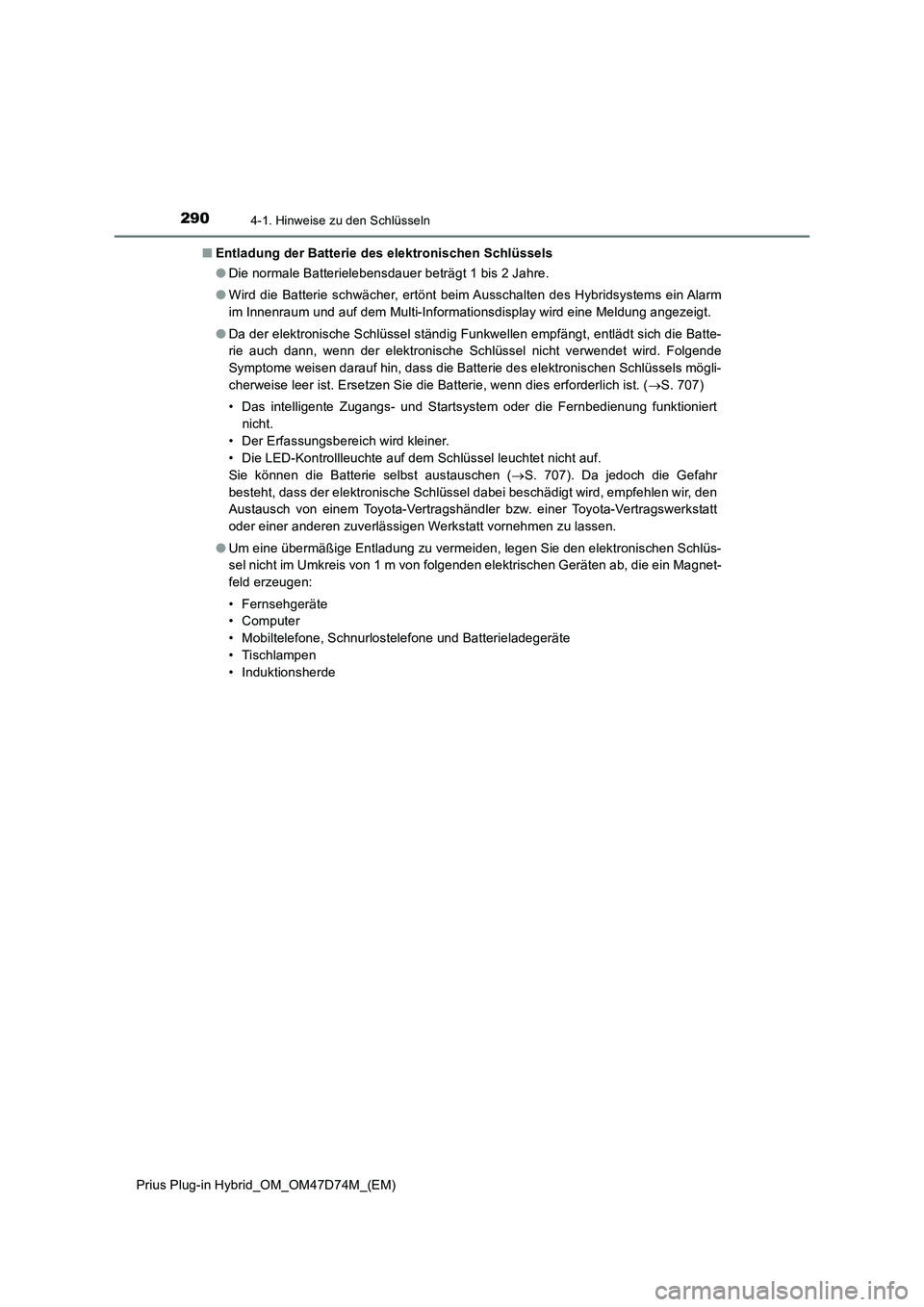

Prius Plug-in Hybrid_OM_OM47D74M_(EM)■Entladung der Batterie des elektronischen Schlüssels
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre.
●Wird die Batterie schwächer, ertönt beim Ausschalten des Hybridsystems ein Alarm
im Innenraum und auf dem Multi-Informationsdisplay wird eine Meldung angezeigt.
●Da der elektronische Schlüssel ständig Funkwellen empfängt, entlädt sich die Batte-
rie auch dann, wenn der elektronische Schlüssel nicht verwendet wird. Folgende
Symptome weisen darauf hin, dass die Batterie des elektronischen Schlüssels mögli-
cherweise leer ist. Ersetzen Sie die Batterie, wenn dies erforderlich ist. (S. 707)
• Das intelligente Zugangs- und Startsystem oder die Fernbedienung funktioniert
nicht.
• Der Erfassungsbereich wird kleiner.
• Die LED-Kontrollleuchte auf dem Schlüssel leuchtet nicht auf.
Sie können die Batterie selbst austauschen (S. 707). Da jedoch die Gefahr
besteht, dass der elektronische Schlüssel dabei beschädigt wird, empfehlen wir, den
Austausch von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
●Um eine übermäßige Entladung zu vermeiden, legen Sie den elektronischen Schlüs-
sel nicht im Umkreis von 1 m von folgenden elektrischen Geräten ab, die ein Magnet-
feld erzeugen:
• Fernsehgeräte
•Computer
• Mobiltelefone, Schnurlostelefone und Batterieladegeräte
• Tischlampen
• Induktionsherde
