4755-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

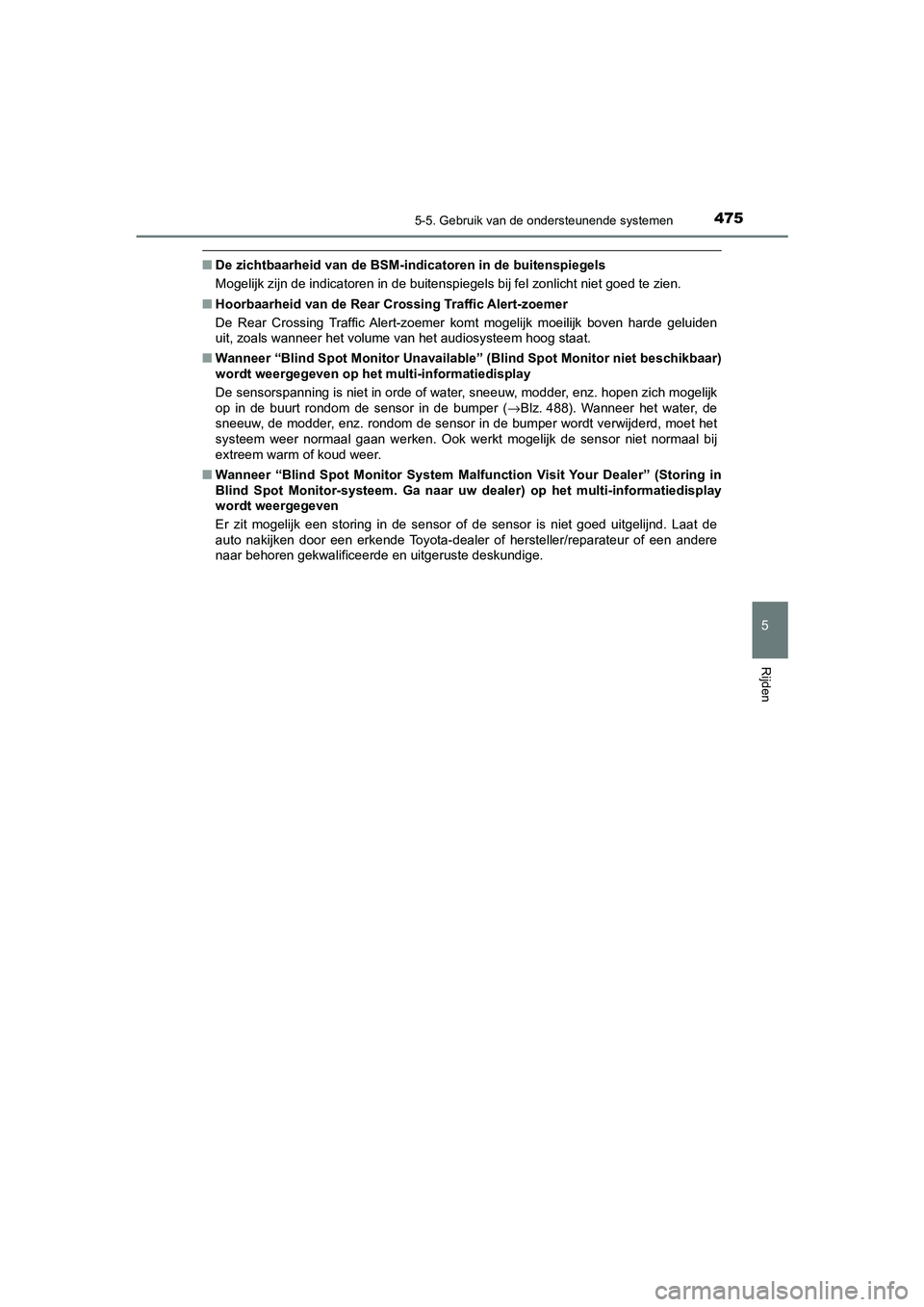

■ De zichtbaarheid van de BSM-in dicatoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buitenspiegels bij fel zonlicht niet goed te zien.
■ Hoorbaarheid van de Rear Crossing Traffic Alert-zoemer
De Rear Crossing Traffic Alert-zoemer komt mogelijk moeilijk boven harde geluiden
uit, zoals wanneer het volume van het audiosysteem hoog staat.
■ Wanneer “Blind Spot Monitor Unavailable” (Blind Spot Monitor niet beschikbaar)
wordt weergegeven op het multi-informatiedisplay
De sensorspanning is niet in orde of water, sneeuw, modder, enz. hopen zich mogelijk
op in de buurt rondom de sensor in de bumper ( →Blz. 488). Wanneer het water, de
sneeuw, de modder, enz. rondom de sensor in de bumper wordt verwijderd, moet het
systeem weer normaal gaan werken. Ook werkt mogelijk de sensor niet normaal bij
extreem warm of koud weer.
■ Wanneer “Blind Spot Monitor System Malf unction Visit Your Dealer” (Storing in
Blind Spot Monitor-systeem. Ga naar uw dealer) op het multi-informatiedisplay
wordt weergegeven
Er zit mogelijk een storing in de sensor of de sensor is niet goed uitgelijnd. Laat de
auto nakijken door een erkende Toyota-dea ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 475 Monday, June 15, 2020 2:28 PM

4995-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

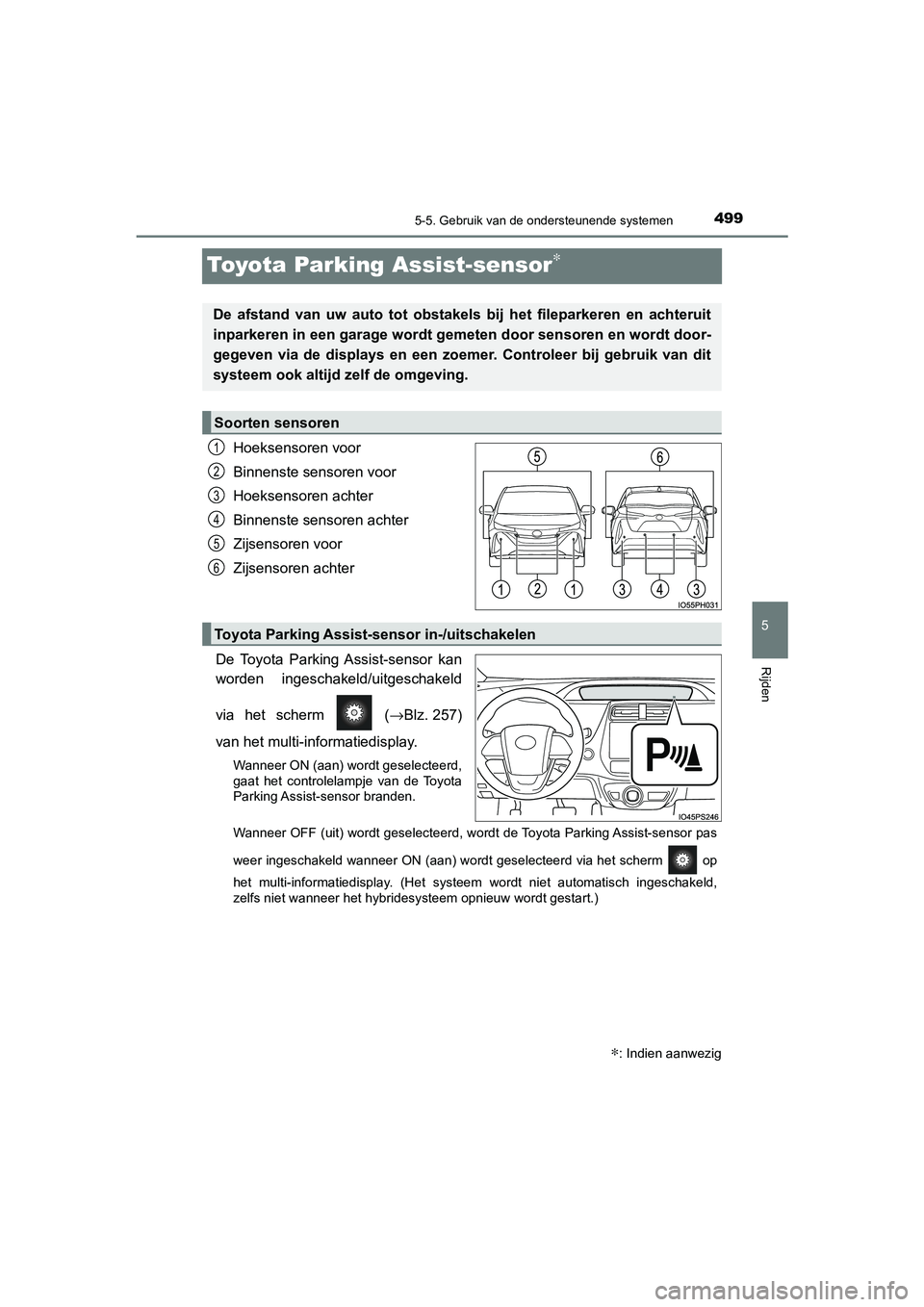

Toyota Parking Assist-sensor∗
Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
Zijsensoren voor
Zijsensoren achter
De Toyota Parking Assist-sensor kan
worden ingeschakeld/uitgeschakeld
via het scherm (→Blz. 257)
van het multi-informatiedisplay.
Wanneer ON (aan) wordt geselecteerd,
gaat het controlelampje van de Toyota
Parking Assist-sensor branden.
Wanneer OFF (uit) wordt geselecteerd, wordt de Toyota Parking Assist-sensor pas
weer ingeschakeld wanneer ON (aan) wordt geselecteerd via het scherm op
het multi-informatiedisplay. (Het systeem wordt niet automatisch ingeschakeld,
zelfs niet wanneer het hybridesysteem opnieuw wordt gestart.)
∗: Indien aanwezig
De afstand van uw auto tot obstakel s bij het fileparkeren en achteruit
inparkeren in een garage wordt gemeten door sensoren en wordt door-
gegeven via de displays en een zoem er. Controleer bij gebruik van dit
systeem ook altijd zelf de omgeving.
Soorten sensoren
1
2
3
4
5
6
Toyota Parking Assist-sensor in-/uitschakelen
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 499 Monday, June 15, 2020 2:28 PM

5005-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

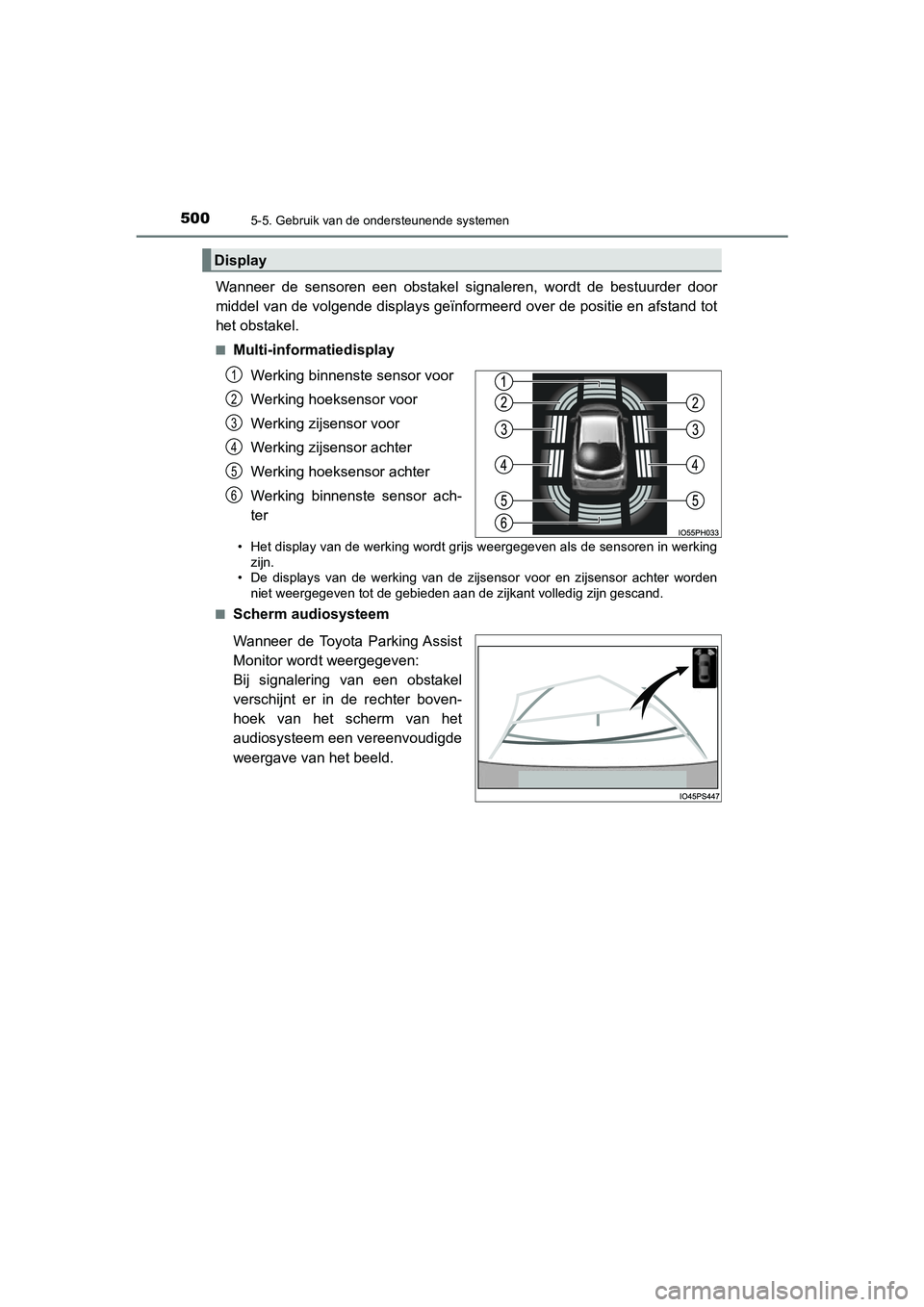

Wanneer de sensoren een obstakel signaleren, wordt de bestuurder door
middel van de volgende displays geïnformeerd over de positie en afstand tot
het obstakel.
■Multi-informatiedisplayWerking binnenste sensor voor
Werking hoeksensor voor
Werking zijsensor voor
Werking zijsensor achter
Werking hoeksensor achter
Werking binnenste sensor ach-
ter
• Het display van de werking wordt grijs weergegeven als de sensoren in werkingzijn.
• De displays van de werking van de zijsensor voor en zijsensor achter worden
niet weergegeven tot de gebieden aan de zijkant volledig zijn gescand.
■
Scherm audiosysteem
Wanneer de Toyota Parking Assist
Monitor wordt weergegeven:
Bij signalering van een obstakel
verschijnt er in de rechter boven-
hoek van het scherm van het
audiosysteem een vereenvoudigde
weergave van het beeld.
Display
1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 500 Monday, June 15, 2020 2:28 PM

5015-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

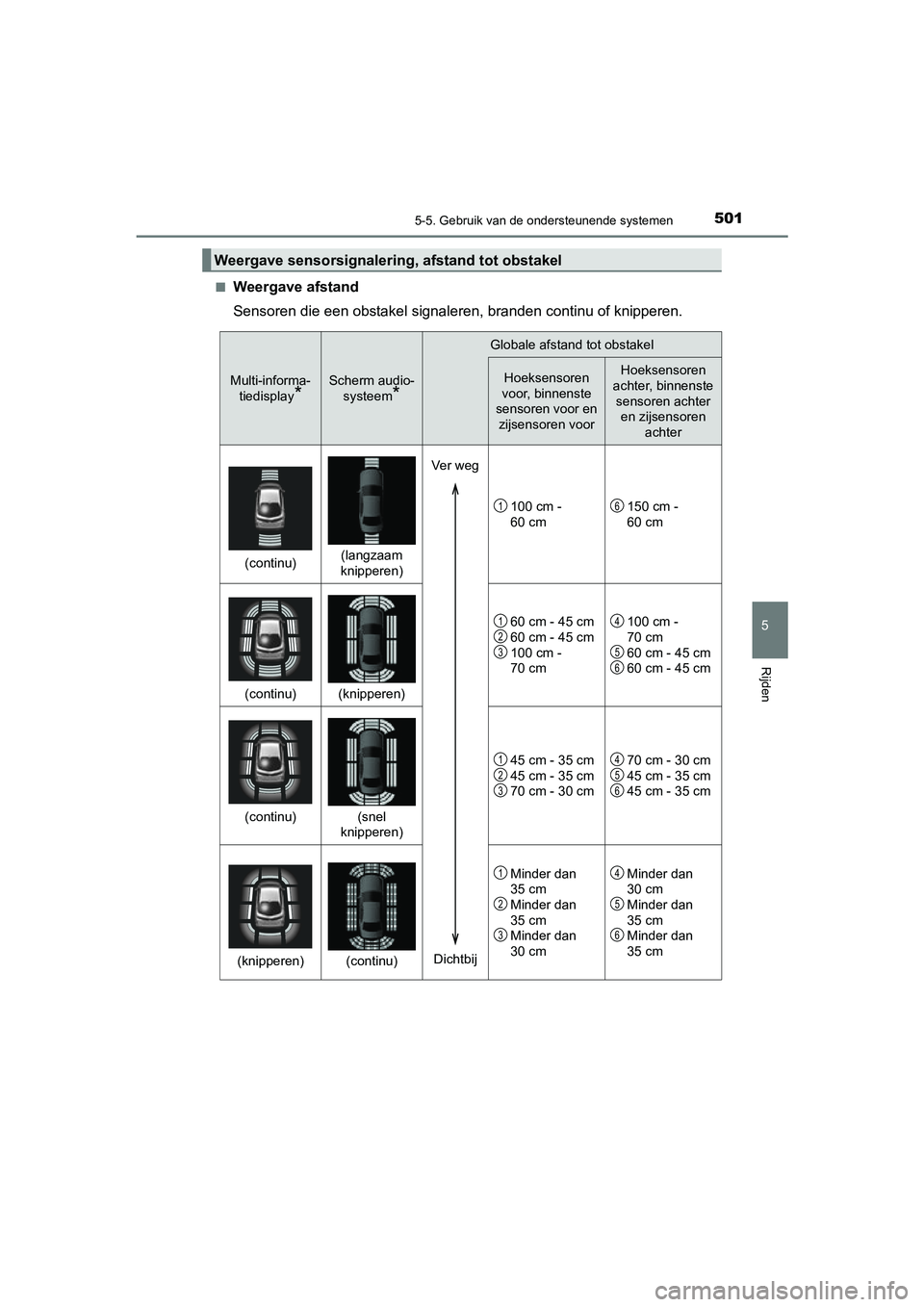

■Weergave afstand
Sensoren die een obstakel signaleren, branden continu of knipperen.
Weergave sensorsignalering, afstand tot obstakel
Multi-informa- tiedisplay
*
Scherm audio- systeem
*
Globale afstand tot obstakel
Hoeksensoren
voor, binnenste
sensoren voor en
zijsensoren voorHoeksensoren
achter, binnenste
sensoren achter en zijsensoren achter
(continu)(langzaam
knipperen)
100 cm -
60 cm150 cm -
60 cm
(continu)(knipperen)
60 cm - 45 cm
60 cm - 45 cm
100 cm -
70 cm100 cm -
70 cm
60 cm - 45 cm
60 cm - 45 cm
(continu)(snel
knipperen)
45 cm - 35 cm
45 cm - 35 cm
70 cm - 30 cm70 cm - 30 cm
45 cm - 35 cm
45 cm - 35 cm
(knipperen)(continu)
Minder dan
35 cm
Minder dan
35 cm
Minder dan
30 cmMinder dan
30 cm
Minder dan
35 cm
Minder dan
35 cm
Ve r w e g
Dichtbij
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 501 Monday, June 15, 2020 2:28 PM

5045-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

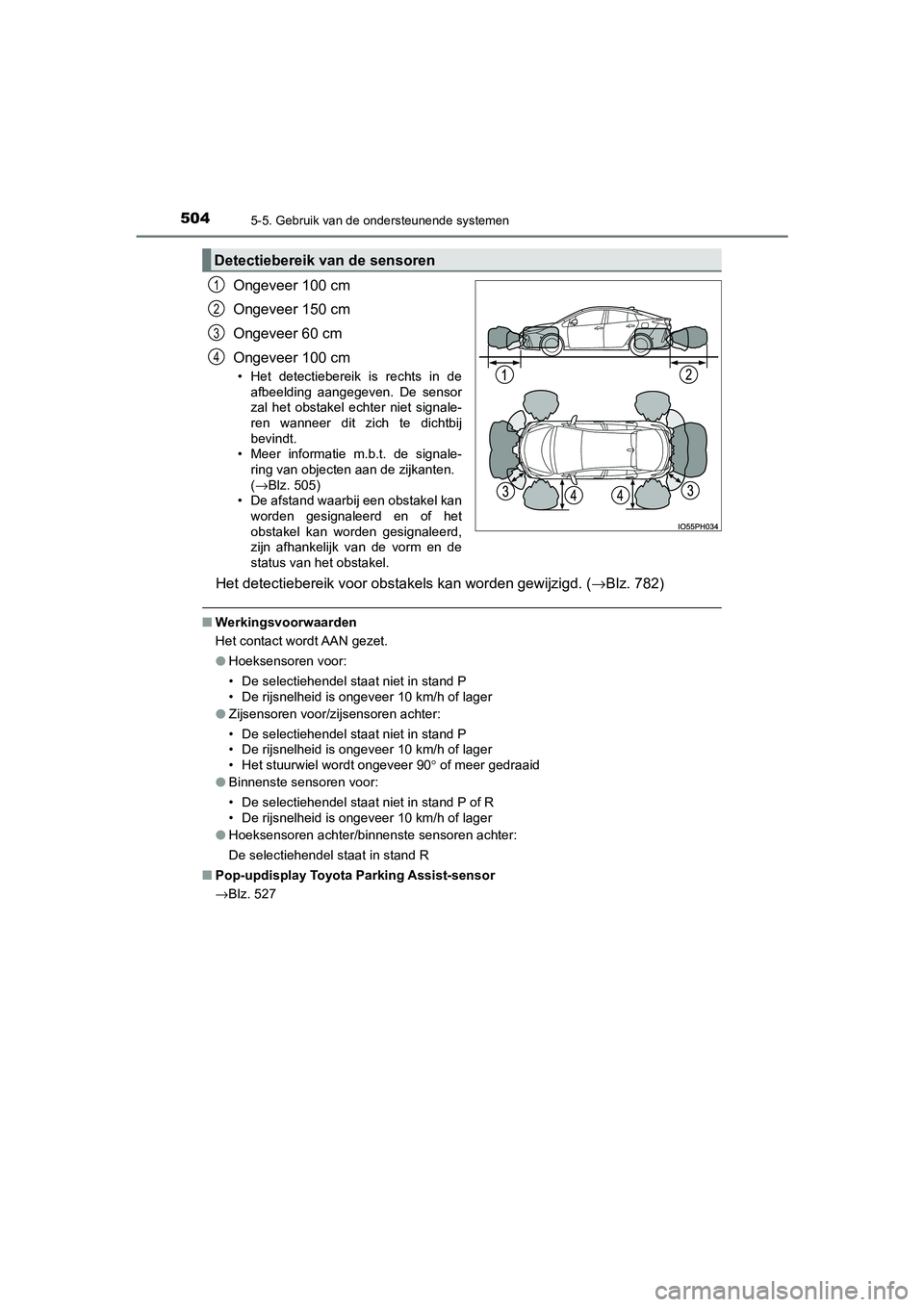

Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 60 cm
Ongeveer 100 cm
• Het detectiebereik is rechts in deafbeelding aangegeven. De sensor
zal het obstakel echter niet signale-
ren wanneer dit zich te dichtbij
bevindt.
• Meer informatie m.b.t. de signale- ring van objecten aan de zijkanten.
(→ Blz. 505)
• De afstand waarbij een obstakel kan worden gesignaleerd en of het
obstakel kan worden gesignaleerd,
zijn afhankelijk van de vorm en de
status van het obstakel.
Het detectiebereik voor obstakels kan worden gewijzigd. ( →Blz. 782)
■Werkingsvoorwaarden
Het contact wordt AAN gezet.
●Hoeksensoren voor:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
● Zijsensoren voor/zijsensoren achter:
• De selectiehendel staat niet in stand P
• De rijsnelheid is ongeveer 10 km/h of lager
• Het stuurwiel wordt ongeveer 90 ° of meer gedraaid
● Binnenste sensoren voor:
• De selectiehendel staat niet in stand P of R
• De rijsnelheid is ongeveer 10 km/h of lager
● Hoeksensoren achter/binnenste sensoren achter:
De selectiehendel staat in stand R
■ Pop-updisplay Toyota Parking Assist-sensor
→Blz. 527
Detectiebereik van de sensoren
1
2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 504 Monday, June 15, 2020 2:28 PM

5055-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

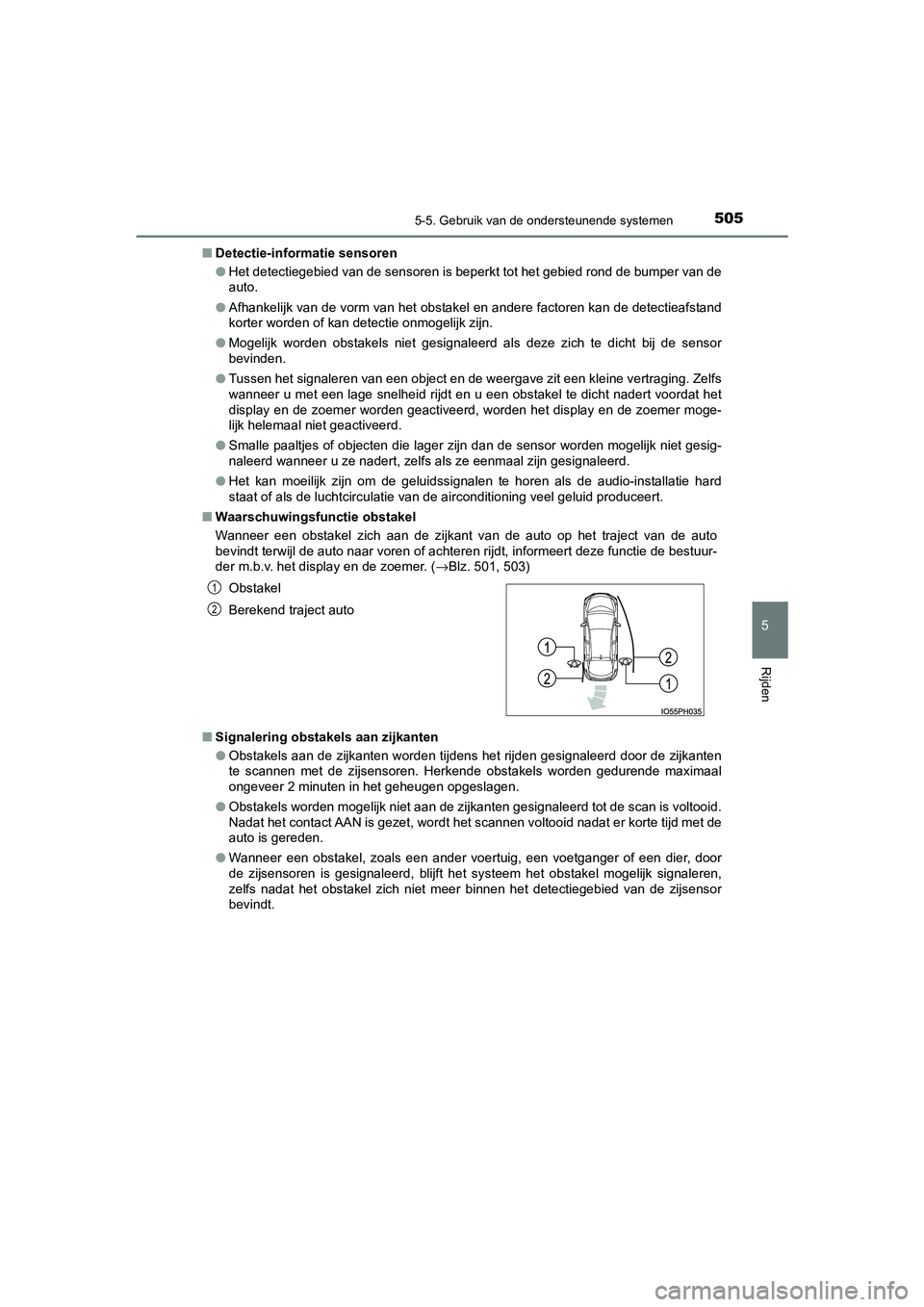

■ Detectie-informatie sensoren
●Het detectiegebied van de sensoren is beperkt tot het gebied rond de bumper van de
auto.
● Afhankelijk van de vorm van het obstakel en andere factoren kan de detectieafstand
korter worden of kan detectie onmogelijk zijn.
● Mogelijk worden obstakels niet gesignaleerd als deze zich te dicht bij de sensor
bevinden.
● Tussen het signaleren van een object en de weergave zit een kleine vertraging. Zelfs
wanneer u met een lage snelheid rijdt en u een obstakel te dicht nadert voordat het
display en de zoemer worden geactiveerd, worden het display en de zoemer moge-
lijk helemaal niet geactiveerd.
● Smalle paaltjes of objecten die lager zijn dan de sensor worden mogelijk niet gesig-
naleerd wanneer u ze nadert, zelfs als ze eenmaal zijn gesignaleerd.
● Het kan moeilijk zijn om de geluidssignalen te horen als de audio-installatie hard
staat of als de luchtcirculatie van de airconditioning veel geluid produceert.
■ Waarschuwingsfu nctie obstakel
Wanneer een obstakel zich aan de zijkant van de auto op het traject van de auto
bevindt terwijl de auto naar voren of achteren rijdt, informeert deze functie de bestuur-
der m.b.v. het display en de zoemer. ( →Blz. 501, 503)
■ Signalering obstakels aan zijkanten
● Obstakels aan de zijkanten worden tijdens het rijden gesignaleerd door de zijkanten
te scannen met de zijsensoren. Herkende obstakels worden gedurende maximaal
ongeveer 2 minuten in het geheugen opgeslagen.
● Obstakels worden mogelijk niet aan de zijkanten gesignaleerd tot de scan is voltooid.
Nadat het contact AAN is gezet, wordt het scannen voltooid nadat er korte tijd met de
auto is gereden.
● Wanneer een obstakel, zoals een ander voertuig, een voetganger of een dier, door
de zijsensoren is gesignaleerd, blijft het systeem het obstakel mogelijk signaleren,
zelfs nadat het obstakel zich niet meer binnen het detectiegebied van de zijsensor
bevindt. Obstakel
Berekend traject auto
1
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 505 Monday, June 15, 2020 2:28 PM

5065-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

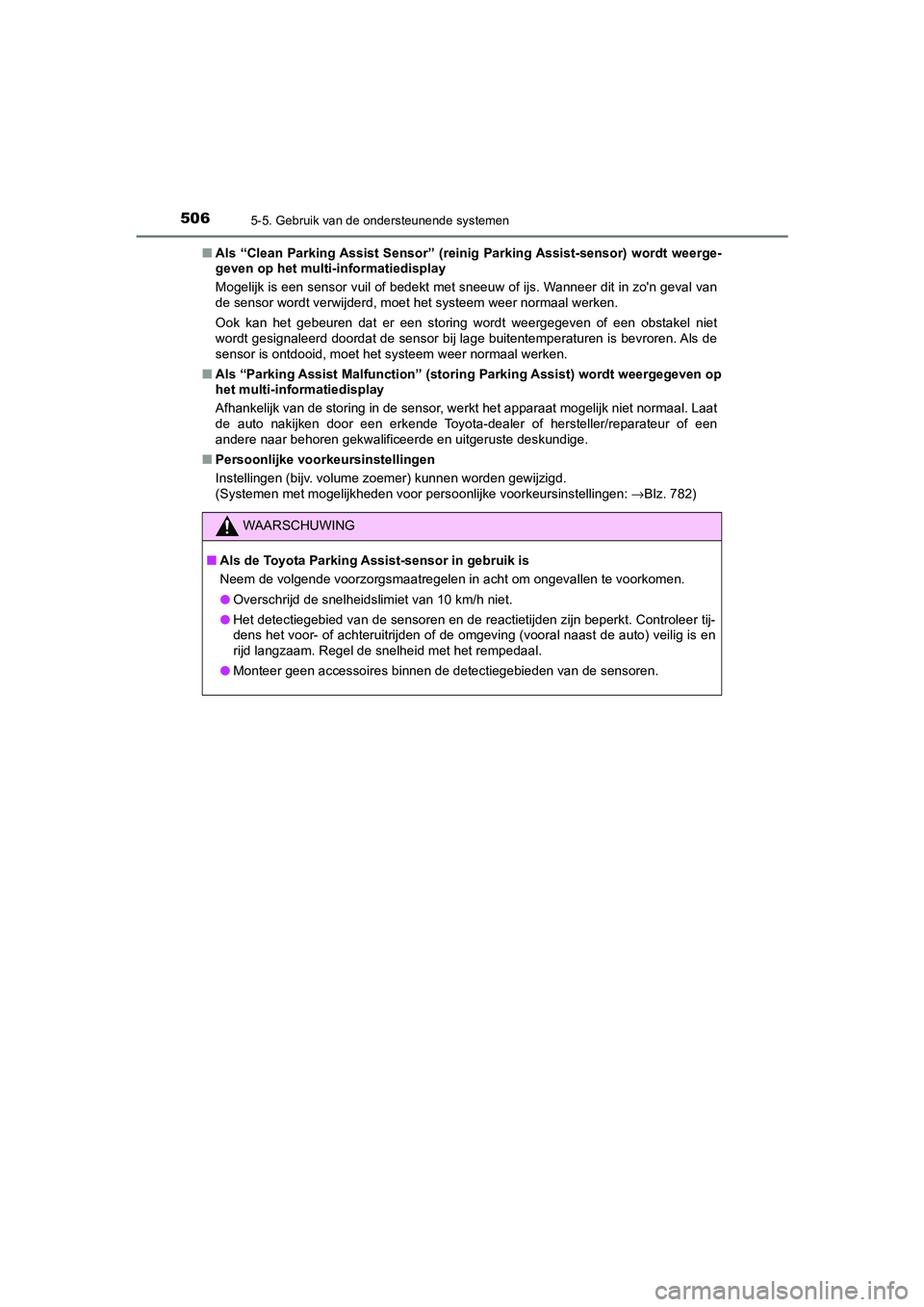

■Als “Clean Parking Assist Sensor” (reinig Parking Assist-sensor) wordt weerge-
geven op het multi-informatiedisplay
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. Wanneer dit in zo'n geval van
de sensor wordt verwijderd, moet het systeem weer normaal werken.
Ook kan het gebeuren dat er een storing wordt weergegeven of een obstakel niet
wordt gesignaleerd doordat de sensor bij lage buitentemperaturen is bevroren. Als de
sensor is ontdooid, moet he t systeem weer normaal werken.
■ Als “Parking Assist Malfunction” (stori ng Parking Assist) wordt weergegeven op
het multi-informatiedisplay
Afhankelijk van de storing in de sensor, werkt het apparaat mogelijk niet normaal. Laat
de auto nakijken door een erkende Toyota -dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Persoonlijke voorkeursinstellingen
Instellingen (bijv. volume zoemer) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 782)
WAARSCHUWING
■ Als de Toyota Parking A ssist-sensor in gebruik is
Neem de volgende voorzorgsmaatregelen in acht om ongevallen te voorkomen.
● Overschrijd de snelheidslimiet van 10 km/h niet.
● Het detectiegebied van de sensoren en de reactietijden zijn beperkt. Controleer tij-
dens het voor- of achteruitrijden of de omgeving (vooral naast de auto) veilig is en
rijd langzaam. Regel de snelheid met het rempedaal.
● Monteer geen accessoires binnen de detectiegebieden van de sensoren.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 506 Monday, June 15, 2020 2:28 PM

5075-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden
WAARSCHUWING

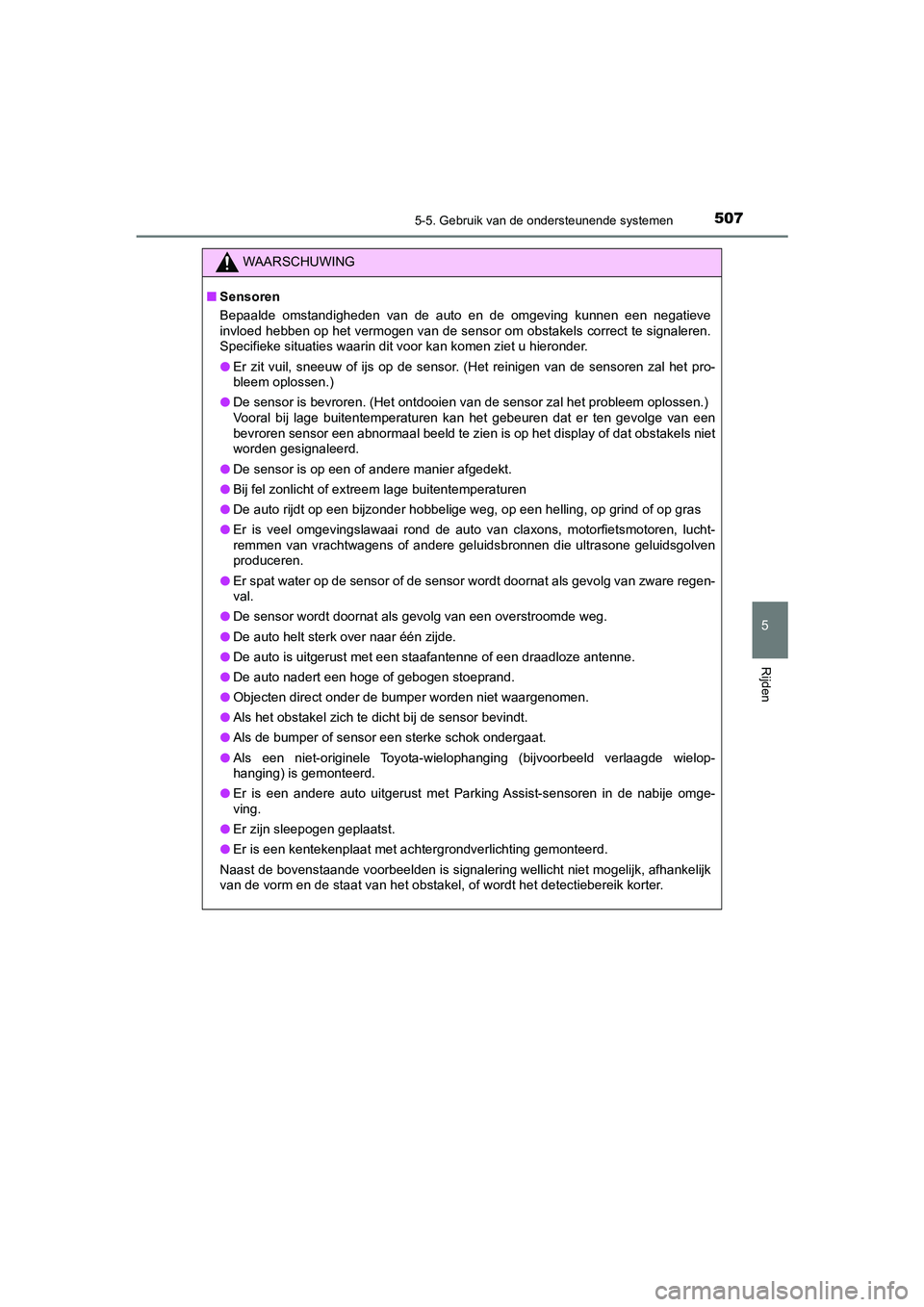

■ Sensoren
Bepaalde omstandigheden van de auto en de omgeving kunnen een negatieve
invloed hebben op het vermogen van de sensor om obstakels correct te signaleren.
Specifieke situaties waarin dit voor kan komen ziet u hieronder.
● Er zit vuil, sneeuw of ijs op de sensor. (Het reinigen van de sensoren zal het pro-
bleem oplossen.)
● De sensor is bevroren. (Het ontdooien van de sensor zal het probleem oplossen.)
Vooral bij lage buitentemperaturen kan het gebeuren dat er ten gevolge van een
bevroren sensor een abnormaal beeld te zien is op het display of dat obstakels niet
worden gesignaleerd.
● De sensor is op een of andere manier afgedekt.
● Bij fel zonlicht of extreem lage buitentemperaturen
● De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of op gras
● Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren, lucht-
remmen van vrachtwagens of andere geluidsbronnen die ultrasone geluidsgolven
produceren.
● Er spat water op de sensor of de sensor wordt doornat als gevolg van zware regen-
val.
● De sensor wordt doornat als gevolg van een overstroomde weg.
● De auto helt sterk over naar één zijde.
● De auto is uitgerust met een staafantenne of een draadloze antenne.
● De auto nadert een hoge of gebogen stoeprand.
● Objecten direct onder de bumper worden niet waargenomen.
● Als het obstakel zich te dicht bij de sensor bevindt.
● Als de bumper of sensor een sterke schok ondergaat.
● Als een niet-originele Toyota-wielophanging (bijvoorbeeld verlaagde wielop-
hanging) is gemonteerd.
● Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije omge-
ving.
● Er zijn sleepogen geplaatst.
● Er is een kentekenplaat met achtergrondverlichting gemonteerd.
Naast de bovenstaande voorbeelden is signalering wellicht niet mogelijk, afhankelijk
van de vorm en de staat van het obstakel, of wordt het detectiebereik korter.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 507 Monday, June 15, 2020 2:28 PM

5095-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

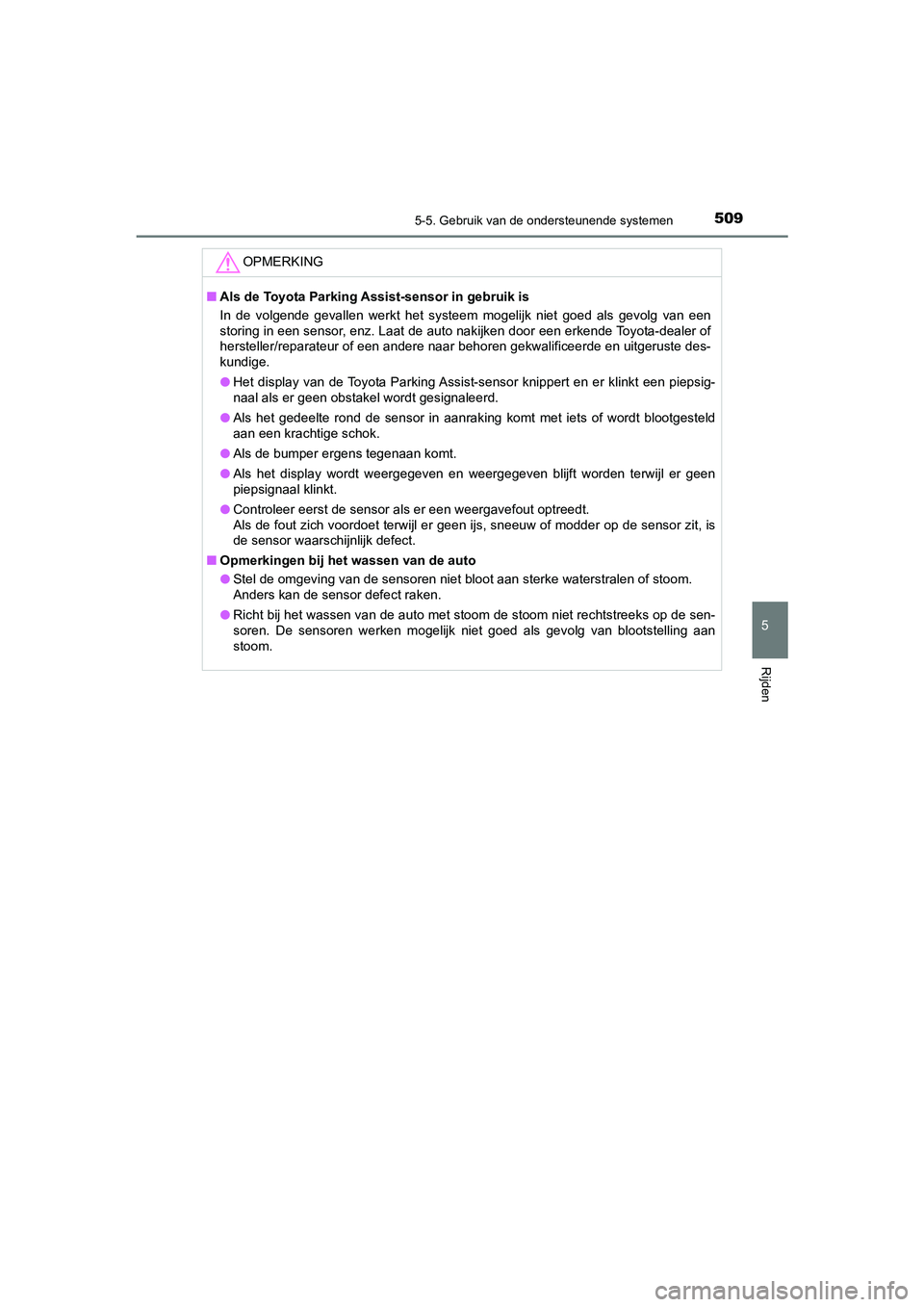

OPMERKING
■ Als de Toyota Parking A ssist-sensor in gebruik is
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg van een
storing in een sensor, enz. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een piepsig-
naal als er geen obstakel wordt gesignaleerd.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt blootgesteld
aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
● Als het display wordt weergegeven en weergegeven blijft worden terwijl er geen
piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sensor zit, is
de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
● Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of stoom.
Anders kan de sensor defect raken.
● Richt bij het wassen van de auto met stoom de stoom niet rechtstreeks op de sen-
soren. De sensoren werken mogelijk niet goed als gevolg van blootstelling aan
stoom.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 509 Monday, June 15, 2020 2:28 PM

5125-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

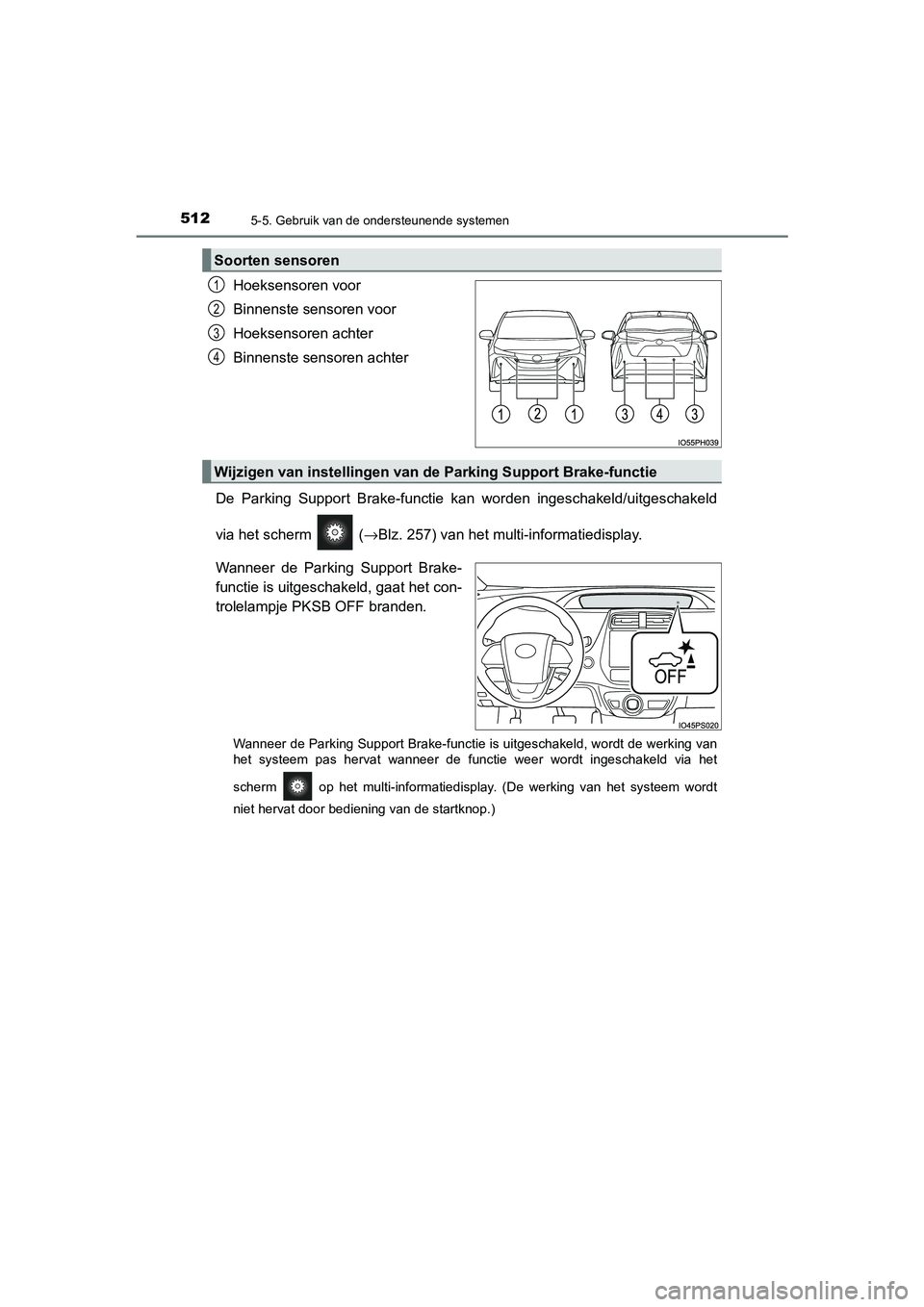

Hoeksensoren voor
Binnenste sensoren voor
Hoeksensoren achter
Binnenste sensoren achter
De Parking Support Brake-functie k an worden ingeschakeld/uitgeschakeld
via het scherm ( →Blz. 257) van het multi-informatiedisplay.
Wanneer de Parking Support Brake-
functie is uitgeschakeld, gaat het con-
trolelampje PKSB OFF branden.
Wanneer de Parking Support Brake-functie is uitgeschakeld, wordt de werking van
het systeem pas hervat wanneer de functie weer wordt ingeschakeld via het
scherm op het multi-informatiedisplay. (De werking van het systeem wordt
niet hervat door bediening van de startknop.)
Soorten sensoren
1
2
3
4
Wijzigen van instellingen van de Parking Support Brake-functie
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 512 Monday, June 15, 2020 2:28 PM
