5365-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

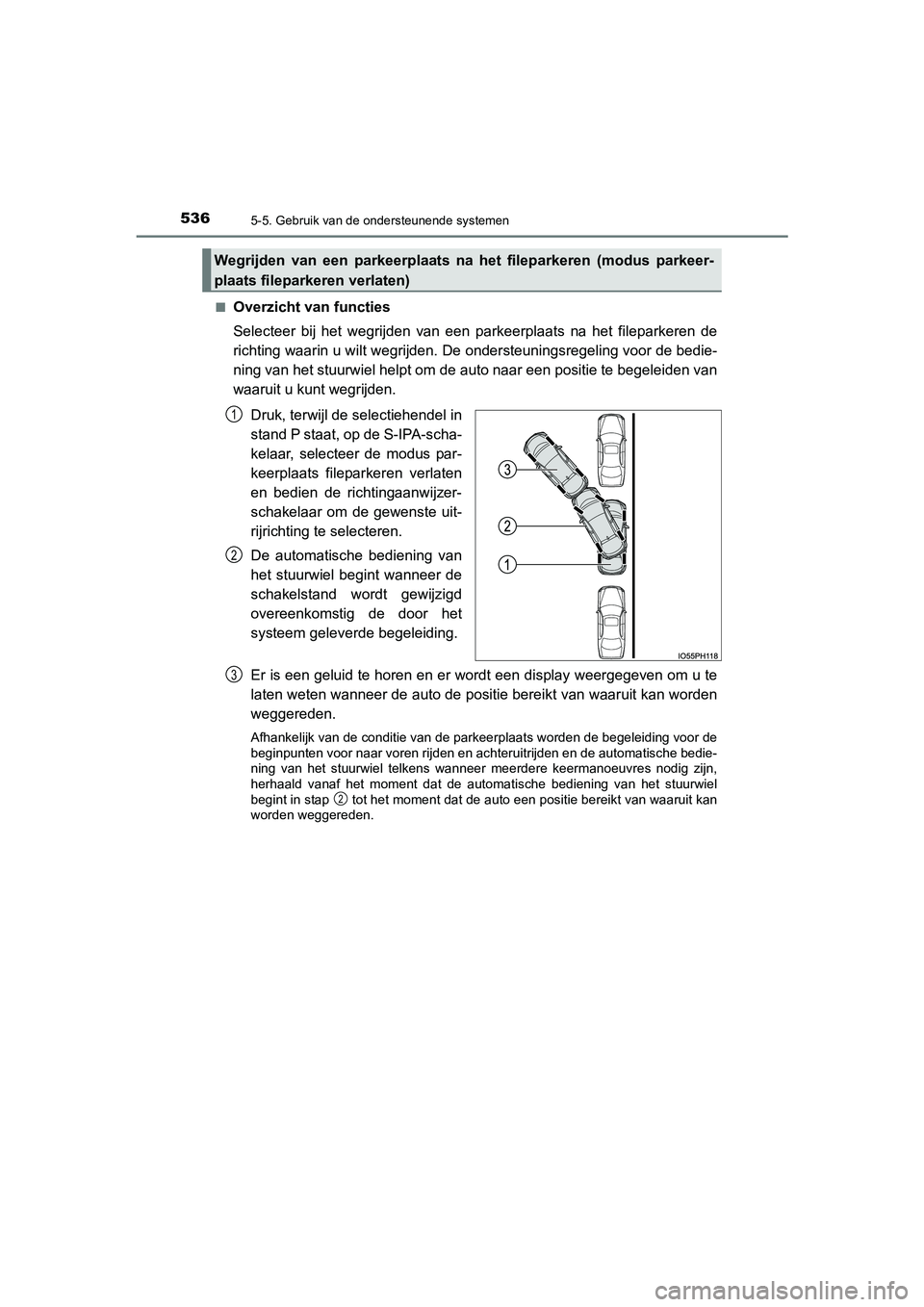

■Overzicht van functies
Selecteer bij het wegrijden van een parkeerplaats na het fileparkeren de
richting waarin u wilt wegrijden. De ondersteuningsregeling voor de bedie-
ning van het stuurwiel helpt om de auto naar een positie te begeleiden van
waaruit u kunt wegrijden.Druk, terwijl de selectiehendel in
stand P staat, op de S-IPA-scha-
kelaar, selecteer de modus par-
keerplaats fileparkeren verlaten
en bedien de richtingaanwijzer-
schakelaar om de gewenste uit-
rijrichting te selecteren.
De automatische bediening van
het stuurwiel begint wanneer de
schakelstand wordt gewijzigd
overeenkomstig de door het
systeem geleverde begeleiding.
Er is een geluid te horen en er wordt een display weergegeven om u te
laten weten wanneer de auto de positie bereikt van waaruit kan worden
weggereden.
Afhankelijk van de conditie van de parkeerplaats worden de begeleiding voor de
beginpunten voor naar voren rijden en achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer meerdere keermanoeuvres nodig zijn,
herhaald vanaf het moment dat de automatische bediening van het stuurwiel
begint in stap tot het moment dat de auto een positie bereikt van waaruit kan
worden weggereden.
Wegrijden van een parkeerplaats na het fileparkeren (modus parkeer-
plaats fileparkeren verlaten)
1
2
3
2
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 536 Monday, June 15, 2020 2:28 PM

5375-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

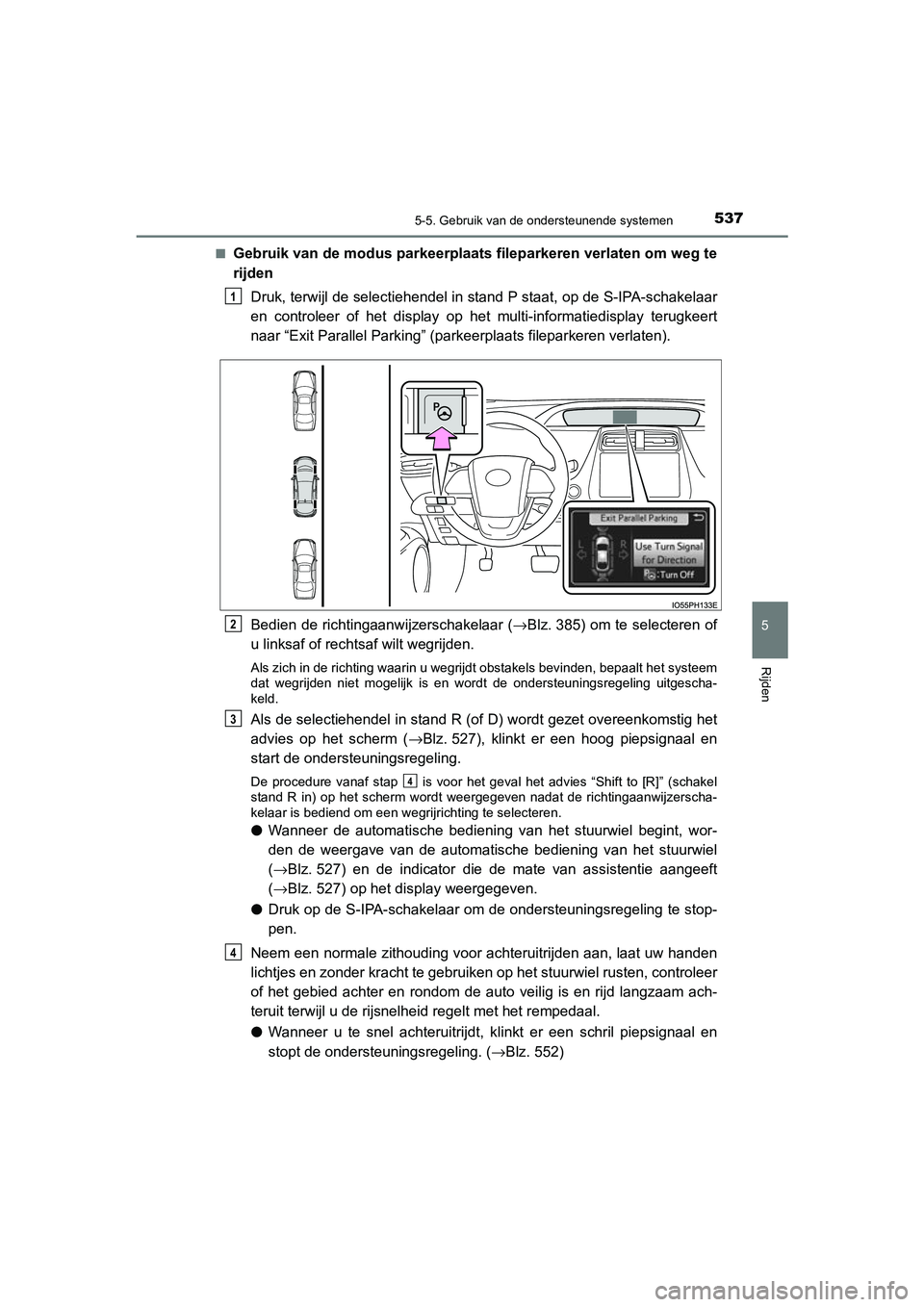

■Gebruik van de modus parkeerplaats fileparkeren verlaten om weg te
rijden Druk, terwijl de selectiehendel in stand P staat, op de S-IPA-schakelaar
en controleer of het display op het multi-informatiedisplay terugkeert
naar “Exit Parallel Parking” (parkeerplaats fileparkeren verlaten).
Bedien de richtingaanwijzerschakelaar ( →Blz. 385) om te selecteren of
u linksaf of rechtsaf wilt wegrijden.
Als zich in de richting waarin u wegrijdt obstakels bevinden, bepaalt het systeem
dat wegrijden niet mogelijk is en wordt de ondersteuningsregeling uitgescha-
keld.
Als de selectiehendel in stand R (of D) wordt gezet overeenkomstig het
advies op het scherm ( →Blz. 527), klinkt er een hoog piepsignaal en
start de ondersteuningsregeling.
De procedure vanaf stap is voor het geval het advies “Shift to [R]” (schakel
stand R in) op het scherm wordt weergegeven nadat de richtingaanwijzerscha-
kelaar is bediend om een wegrijrichting te selecteren.
● Wanneer de automatische bediening van het stuurwiel begint, wor-
den de weergave van de automatische bediening van het stuurwiel
(→Blz. 527) en de indicator die de mate van assistentie aangeeft
( →Blz. 527) op het display weergegeven.
● Druk op de S-IPA-schakelaar om de ondersteuningsregeling te stop-
pen.
Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt met het rempedaal.
● Wanneer u te snel achteruitrijdt, klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling. ( →Blz. 552)
1
2
3
4
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 537 Monday, June 15, 2020 2:28 PM

5385-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

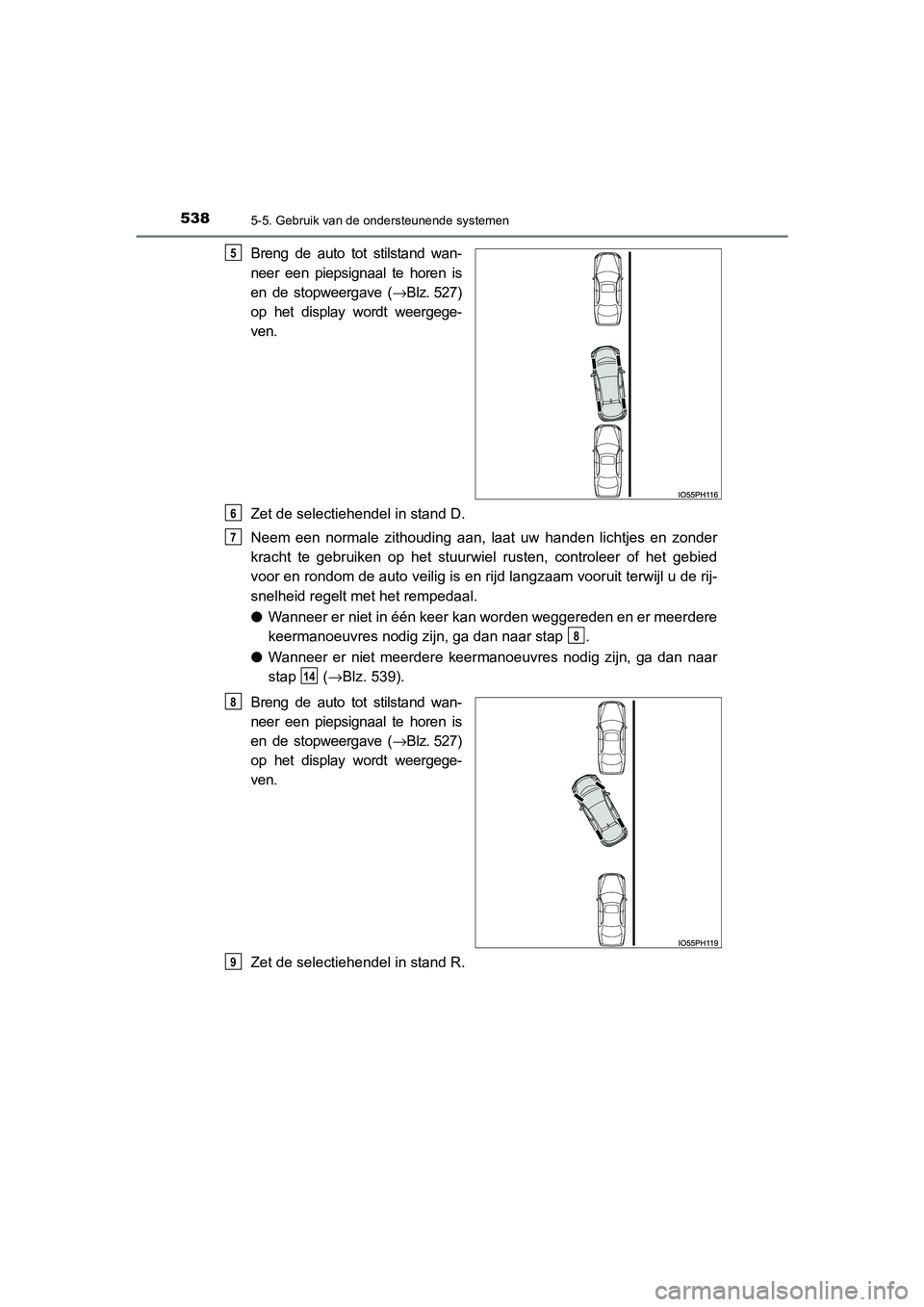

Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave (→Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand D.
Neem een normale zithouding aan, laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel rusten, controleer of het gebied
voor en rondom de auto veilig is en rijd langzaam vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
● Wanneer er niet in één keer kan worden weggereden en er meerdere
keermanoeuvres nodig zijn, ga dan naar stap .
● Wanneer er niet meerdere keermanoeuvres nodig zijn, ga dan naar
stap ( →Blz. 539).
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand R.5
6
7
8
14
8
9
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 538 Monday, June 15, 2020 2:28 PM

5395-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

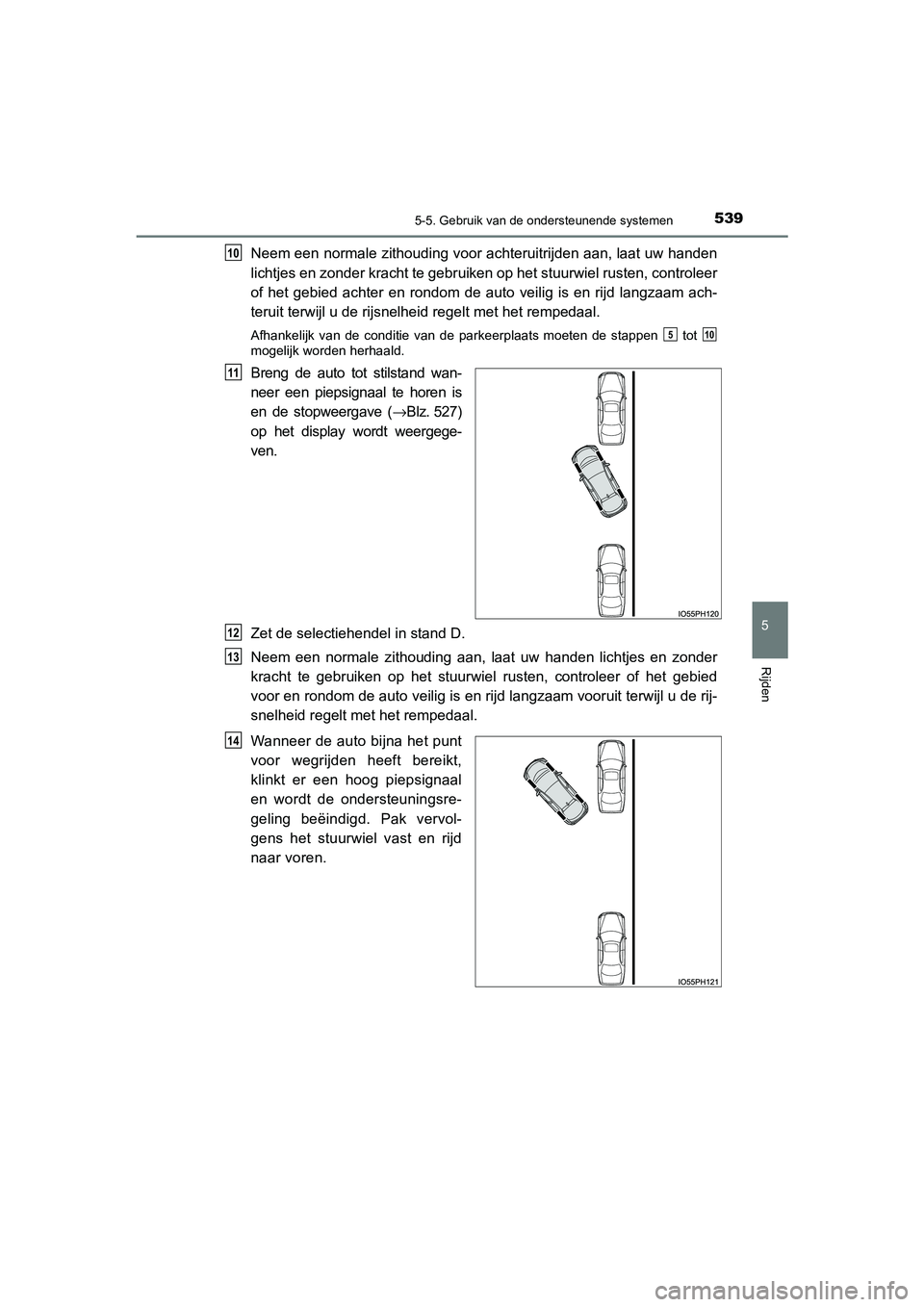

Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt met het rempedaal.
Afhankelijk van de conditie van de parkeerplaats moeten de stappen tot
mogelijk worden herhaald.
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand D.
Neem een normale zithouding aan, laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel rusten, controleer of het gebied
voor en rondom de auto veilig is en rijd langzaam vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
Wanneer de auto bijna het punt
voor wegrijden heeft bereikt,
klinkt er een hoog piepsignaal
en wordt de ondersteuningsre-
geling beëindigd. Pak vervol-
gens het stuurwiel vast en rijd
naar voren.
10
510
11
12
13
14
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 539 Monday, June 15, 2020 2:28 PM

5415-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

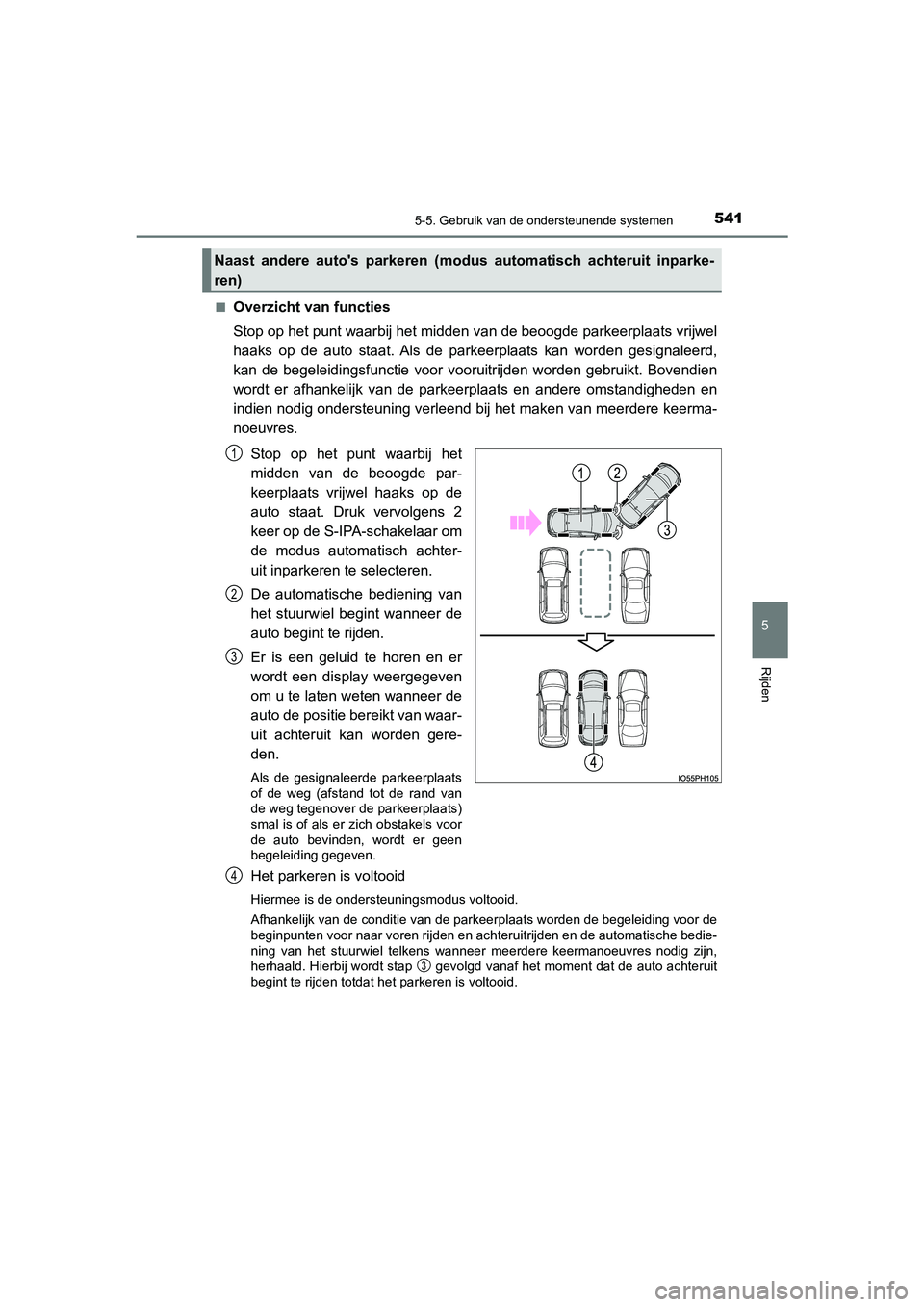

■Overzicht van functies
Stop op het punt waarbij het midden van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Als de parkeerplaats kan worden gesignaleerd,
kan de begeleidingsfunctie voor vooruitrijden worden gebruikt. Bovendien
wordt er afhankelijk van de parkeerplaats en andere omstandigheden en
indien nodig ondersteuning verleend bij het maken van meerdere keerma-
noeuvres. Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat. Druk vervolgens 2
keer op de S-IPA-schakelaar om
de modus automatisch achter-
uit inparkeren te selecteren.
De automatische bediening van
het stuurwiel begint wanneer de
auto begint te rijden.
Er is een geluid te horen en er
wordt een display weergegeven
om u te laten weten wanneer de
auto de positie bereikt van waar-
uit achteruit kan worden gere-
den.
Als de gesignaleerde parkeerplaats
of de weg (afstand tot de rand van
de weg tegenover de parkeerplaats)
smal is of als er zich obstakels voor
de auto bevinden, wordt er geen
begeleiding gegeven.
Het parkeren is voltooid
Hiermee is de ondersteuningsmodus voltooid.
Afhankelijk van de conditie van de parkeerplaats worden de begeleiding voor de
beginpunten voor naar voren rijden en achteruitrijden en de automatische bedie-
ning van het stuurwiel telkens wanneer meerdere keermanoeuvres nodig zijn,
herhaald. Hierbij wordt stap gevolgd vanaf het moment dat de auto achteruit
begint te rijden totdat het parkeren is voltooid.
Naast andere auto's parkeren (m odus automatisch achteruit inparke-
ren)
1
2
3
4
3
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 541 Monday, June 15, 2020 2:28 PM

5425-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
■ParkerenStop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op de
auto staat. Druk vervolgens 2
keer op de S-IPA-schakelaar en
controleer of het display op het
multi-informatiedisplay terug-
keert naar “Back-in Parking”
(achteruit inparkeren).
●Controleer het gebied in de
richting van de pijl die de rich-
ting van de automatische
bediening van het stuurwiel
en de beoogde parkeer-
plaats op het display aan-
geeft visueel.
● Iedere keer dat er op de S-
IPA-schakelaar wordt
gedrukt, wijzigt de modus.
(→Blz. 526)
● Wanneer de selectiehendel niet in stand D of B staat, zal niet worden
overgeschakeld naar de weergave “Back-in Parking” (achteruit inpa\
r-
keren).
● Als de rijsnelheid is gesignaleerd, schakelt het scherm over op de
weergave “Back-in Parking” (achteruit inparkeren). Breng de auto
volledig tot stilstand en druk nogmaals op de S-IPA-schakelaar om
over te schakelen naar de weergave “Back-in Parking” (achteruit
inparkeren).
● De richtingaanwijzerschakelaar ( →Blz. 385) kan worden bediend om
te selecteren of u linksaf of rechtsaf wilt parkeren.
● Het systeem kan niet worden gebruikt wanneer de parkeerplaats
smal is of wanneer de ondersteuningsregeling onvoldoende ruimte
heeft om te werken. Raadpleeg de informatie op het multi-informatie-
display om naar een andere parkeerplaats te gaan.
1 m
1
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 542 Monday, June 15, 2020 2:28 PM

5435-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

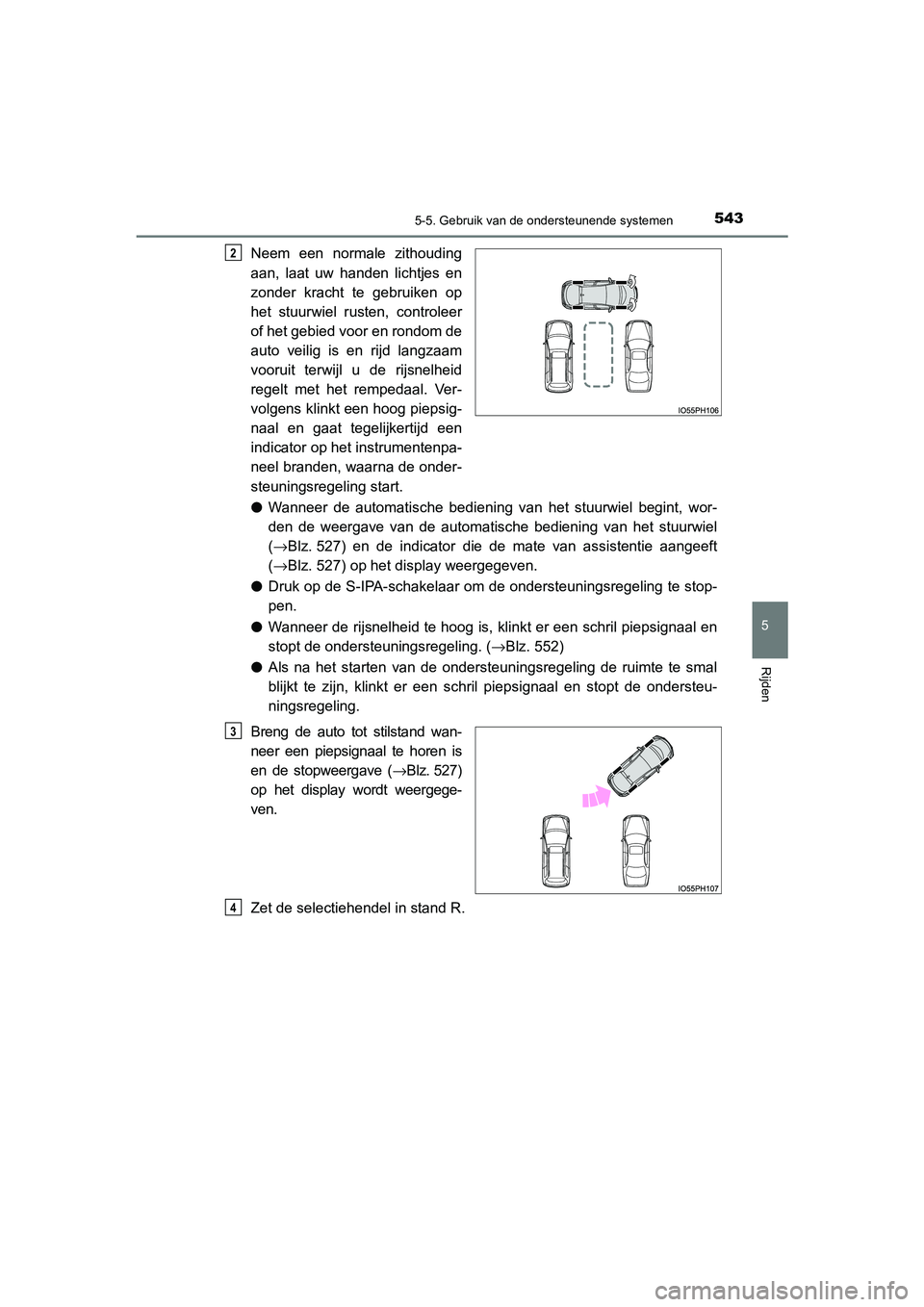

Neem een normale zithouding
aan, laat uw handen lichtjes en
zonder kracht te gebruiken op
het stuurwiel rusten, controleer
of het gebied voor en rondom de
auto veilig is en rijd langzaam
vooruit terwijl u de rijsnelheid
regelt met het rempedaal. Ver-
volgens klinkt een hoog piepsig-
naal en gaat tegelijkertijd een
indicator op het instrumentenpa-
neel branden, waarna de onder-
steuningsregeling start.
● Wanneer de automatische bediening van het stuurwiel begint, wor-
den de weergave van de automatische bediening van het stuurwiel
(→Blz. 527) en de indicator die de mate van assistentie aangeeft
( →Blz. 527) op het display weergegeven.
● Druk op de S-IPA-schakelaar om de ondersteuningsregeling te stop-
pen.
● Wanneer de rijsnelheid te hoog is, klinkt er een schril piepsignaal en
stopt de ondersteuningsregeling. ( →Blz. 552)
● Als na het starten van de ondersteuningsregeling de ruimte te smal
blijkt te zijn, klinkt er een schril piepsignaal en stopt de ondersteu-
ningsregeling.
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand R.2
3
4
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 543 Monday, June 15, 2020 2:28 PM

5445-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

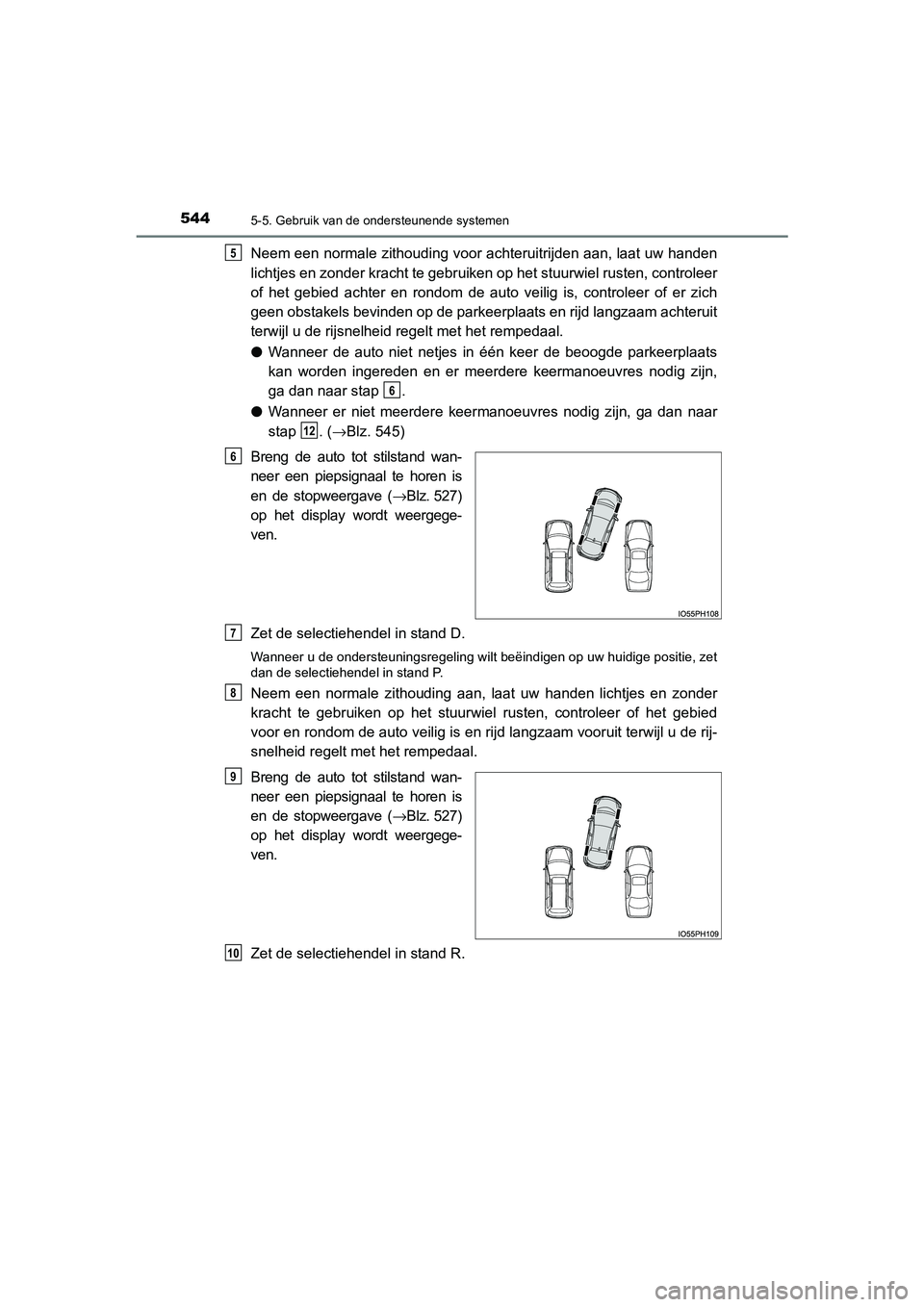

Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is, controleer of er zich
geen obstakels bevinden op de parkeerplaats en rijd langzaam achteruit
terwijl u de rijsnelheid regelt met het rempedaal.
●Wanneer de auto niet netjes in één keer de beoogde parkeerplaats
kan worden ingereden en er meerdere keermanoeuvres nodig zijn,
ga dan naar stap .
● Wanneer er niet meerdere keermanoeuvres nodig zijn, ga dan naar
stap . (→Blz. 545)
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand D.
Wanneer u de ondersteuningsregeling wilt beëindigen op uw huidige positie, zet
dan de selectiehendel in stand P.
Neem een normale zithouding aan, laat uw handen lichtjes en zonder
kracht te gebruiken op het stuurwiel rusten, controleer of het gebied
voor en rondom de auto veilig is en rijd langzaam vooruit terwijl u de rij-
snelheid regelt met het rempedaal.
Breng de auto tot stilstand wan-
neer een piepsignaal te horen is
en de stopweergave ( →Blz. 527)
op het display wordt weergege-
ven.
Zet de selectiehendel in stand R.
5
6
12
6
7
8
9
10
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 544 Monday, June 15, 2020 2:28 PM

5455-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)
5
Rijden

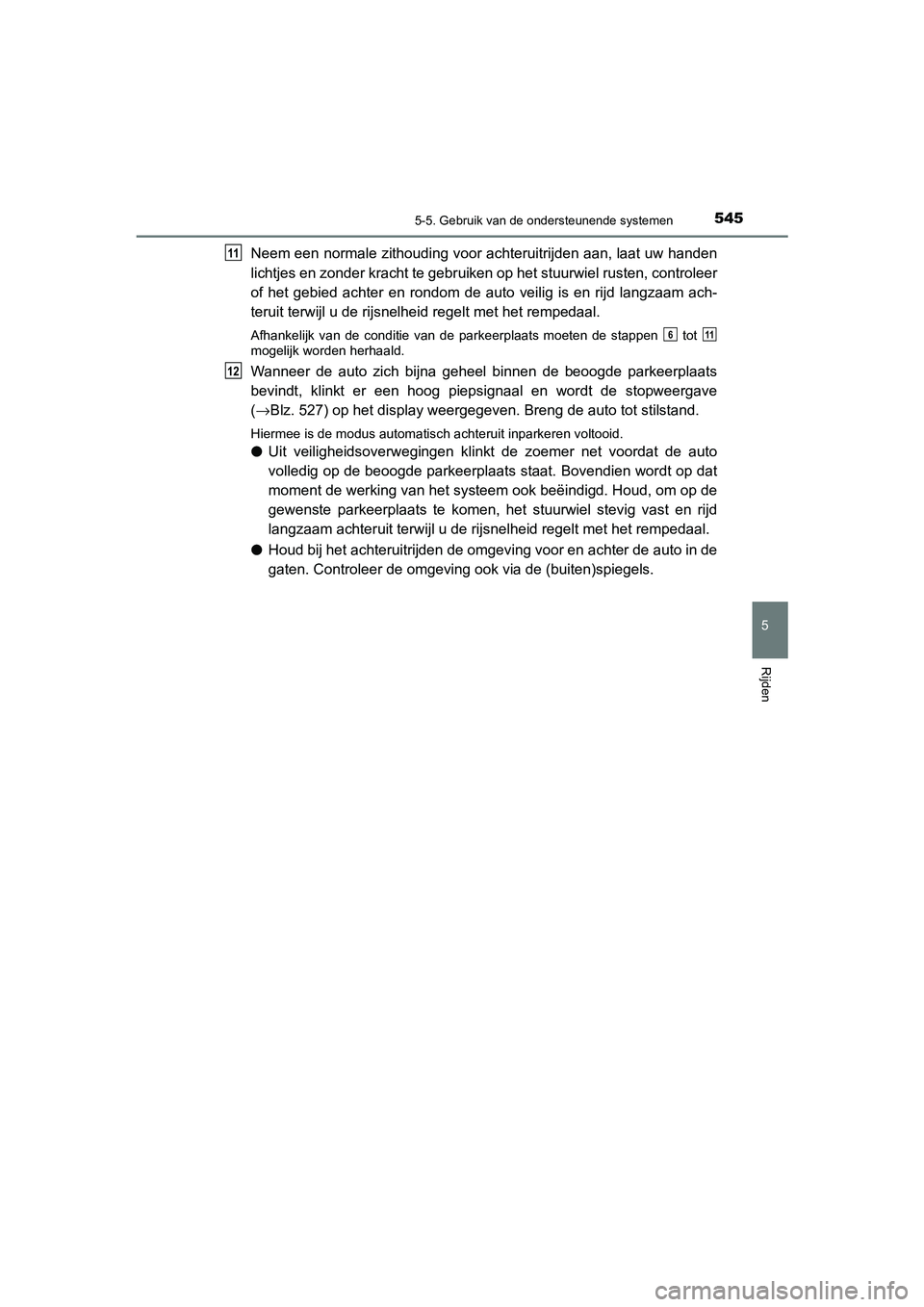

Neem een normale zithouding voor achteruitrijden aan, laat uw handen
lichtjes en zonder kracht te gebruiken op het stuurwiel rusten, controleer
of het gebied achter en rondom de auto veilig is en rijd langzaam ach-
teruit terwijl u de rijsnelheid regelt met het rempedaal.
Afhankelijk van de conditie van de parkeerplaats moeten de stappen tot
mogelijk worden herhaald.
Wanneer de auto zich bijna geheel binnen de beoogde parkeerplaats
bevindt, klinkt er een hoog piepsignaal en wordt de stopweergave
( →Blz. 527) op het display weergegeven. Breng de auto tot stilstand.
Hiermee is de modus automatisch achteruit inparkeren voltooid.
● Uit veiligheidsoverwegingen klinkt de zoemer net voordat de auto
volledig op de beoogde parkeerplaats staat. Bovendien wordt op dat
moment de werking van het systeem ook beëindigd. Houd, om op de
gewenste parkeerplaats te komen, het stuurwiel stevig vast en rijd
langzaam achteruit terwijl u de rijsnelheid regelt met het rempedaal.
● Houd bij het achteruitrijden de omgeving voor en achter de auto in de
gaten. Controleer de omgeving ook via de (buiten)spiegels.
11
611
12
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 545 Monday, June 15, 2020 2:28 PM

5485-5. Gebruik van de ondersteunende systemen
Prius Plug-in Hybrid_OM_OM47D72E_(EE)

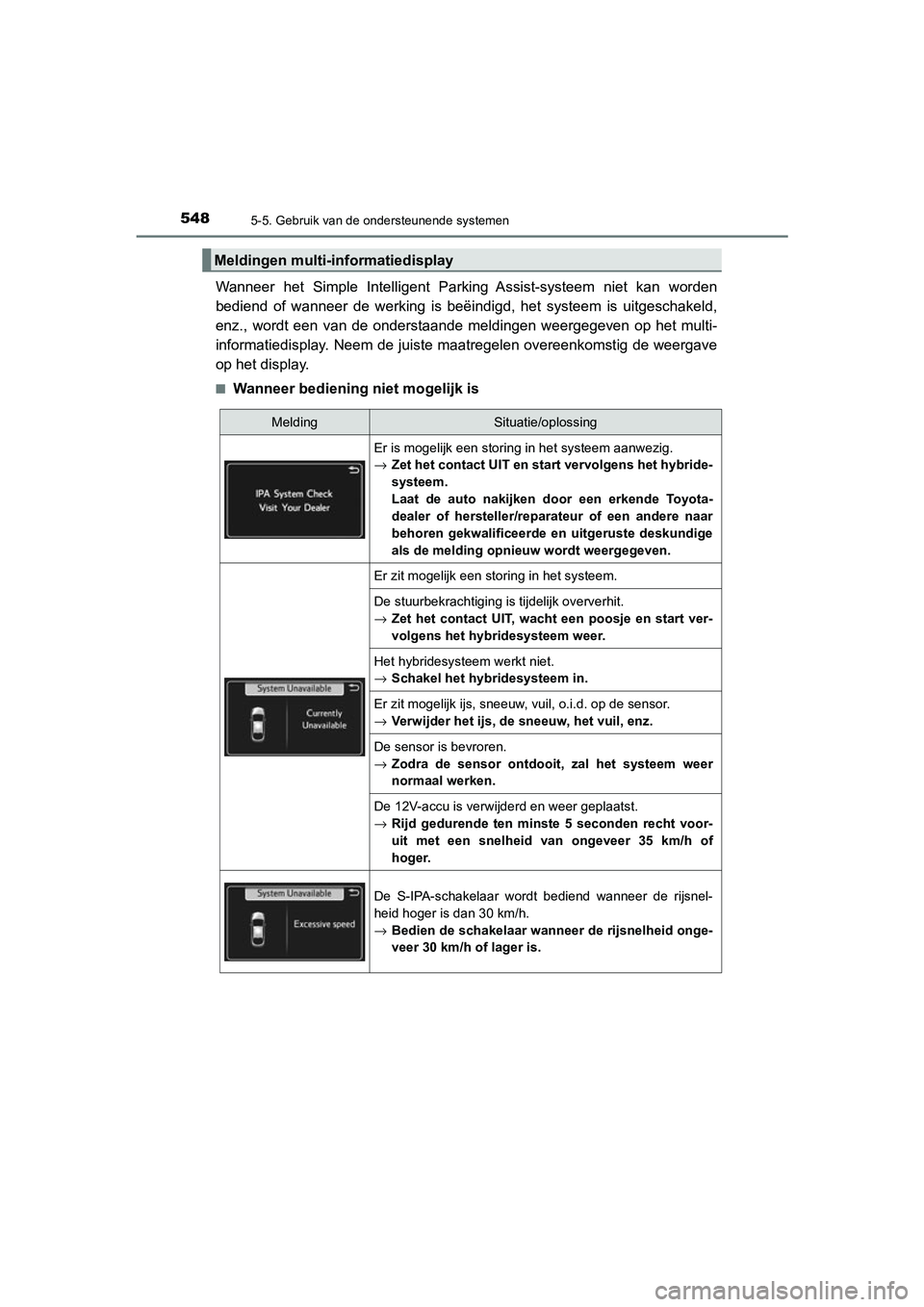

Wanneer het Simple Intelligent Parking Assist-systeem niet kan worden
bediend of wanneer de werking is beëindigd, het systeem is uitgeschakeld,
enz., wordt een van de onderstaande meldingen weergegeven op het multi-
informatiedisplay. Neem de juiste maatregelen overeenkomstig de weergave
op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
→ Zet het contact UIT en start vervolgens het hybride-
systeem.
Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/repar ateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige
als de melding opnieuw wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→ Zet het contact UIT, wacht een poosje en start ver-
volgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem weer
normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden recht voor-
uit met een snelheid van ongeveer 35 km/h of
hoger.
De S-IPA-schakelaar wordt bediend wanneer de rijsnel-
heid hoger is dan 30 km/h.
→ Bedien de schakelaar wanneer de rijsnelheid onge-
veer 30 km/h of lager is.
Prius Plug-in Hybrid_OM_OM47D72E_(EE).book Page 548 Monday, June 15, 2020 2:28 PM
