Gdy zaÊwieca si´ lub miga lampka ostrzegawcza wysokiej tem-
peratury p∏ynu w uk∏adzie ch∏odzenia
Zatrzymaç samochód w bezpiecznym miejscu, wy∏àczyç klima-
tyzacj´, a nast´pnie wy∏àczyç hybrydowy uk∏ad nap´dowy.
W razie zaobserwowania pary:
Poczekaç, a˝ para przestanie si´ wydobywaç, i ostro˝nie pod-
nieÊç pokryw´ silnika.
Je˝eli nie widaç wydobywajàcej si´ pary:
Ostro˝nie podnieÊç pokryw´ silnika.
Gdy hybrydowy uk∏ad nap´dowy wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkolwiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, na-
le˝y jak najszybciej zwróciç
si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty
lub innego specjalistyczne-
go warsztatu.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych761
8
Sytuacje awaryjne

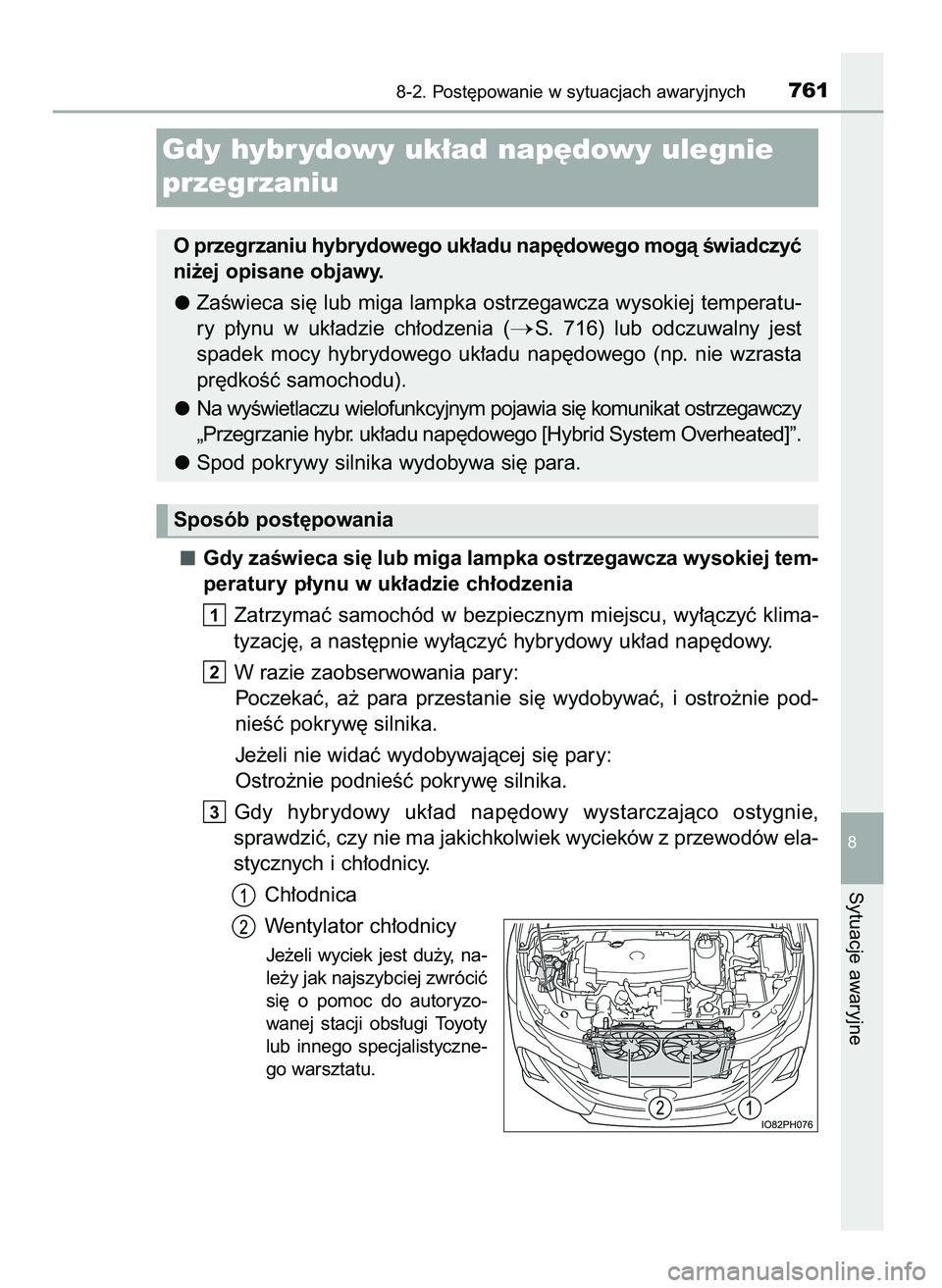

Gdy hybr ydowy uk∏ad nap´dowy ulegnie
przegrzaniu
Oprzegrzaniu hybrydowego uk∏adu nap´dowego mogà Êwiadczyç
ni˝ej opisane objawy.
ZaÊwieca si´ lub miga lampka ostrzegawcza wysokiej temperatu-
ry p∏ynu w uk∏adzie ch∏odzenia (
S. 716) lub odczuwalny jest
spadek mocy hybrydowego uk∏adu nap´dowego (np. nie wzrasta
pr´dkoÊç samochodu).
Na wyÊwietlaczu wielofunkcyjnym pojawia si´ komunikat ostrzegawczy
„Przegrzanie hybr. uk∏adu nap´dowego [Hybrid System Overheated]”.
Spod pokrywy silnika wydobywa si´ para.
Sposób post´powania
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 761

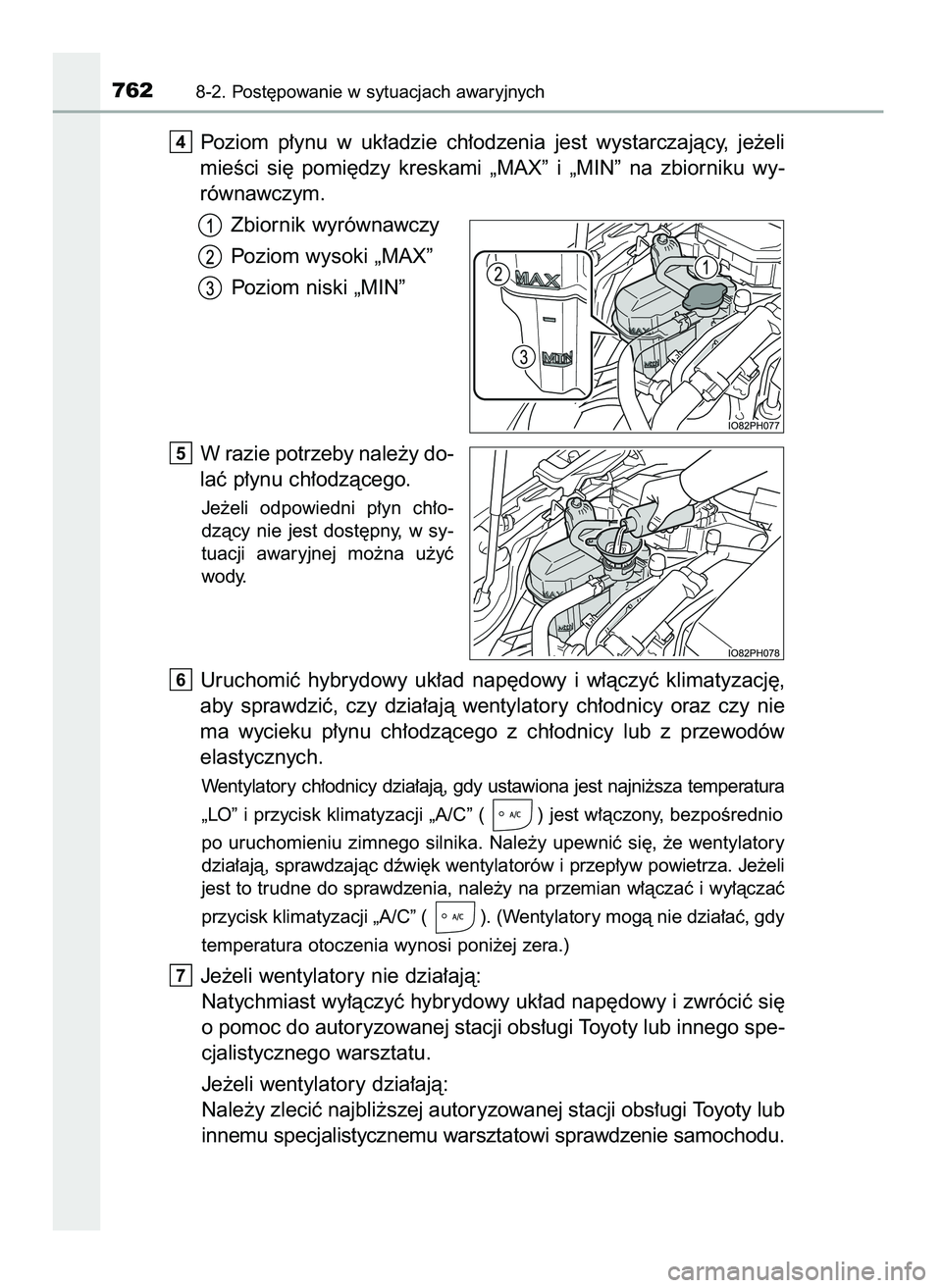

Poziom p∏ynu w uk∏adzie ch∏odzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „MAX” i „MIN” na zbiorniku wy-
równawczym.
Zbiornik wyrównawczy
Poziom wysoki „MAX”
Poziom niski „MIN”
W razie potrzeby nale˝y do-
laç p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏o-
dzàcy nie jest dost´pny, w sy-
tuacji awaryjnej mo˝na u˝yç
wody.
Uruchomiç hybrydowy uk∏ad nap´dowy i w∏àczyç klimatyzacj´,
aby sprawdziç, czy dzia∏ajà wentylatory ch∏odnicy oraz czy nie
ma wycieku p∏ynu ch∏odzàcego z ch∏odnicy lub z przewodów
elastycznych.
Wentylatory ch∏odnicy dzia∏ajà, gdy ustawiona jest najni˝sza temperatura
„LO” i przycisk klimatyzacji „A/C” ( ) jest w∏àczony, bezpoÊrednio
po uruchomieniu zimnego silnika. Nale˝y upewniç si´, ˝e wentylatory
dzia∏ajà, sprawdzajàc dêwi´k wentylatorów i przep∏yw powietrza. Je˝eli
jest to trudne do sprawdzenia, nale˝y na przemian w∏àczaç i wy∏àczaç
przycisk klimatyzacji „A/C” ( ). (Wentylatory mogà nie dzia∏aç, gdy
temperatura otoczenia wynosi poni˝ej zera.)
Je˝eli wentylatory nie dzia∏ajà:
Natychmiast wy∏àczyç hybrydowy uk∏ad nap´dowy i zwróciç si´
o pomoc do autoryzowanej stacji obs∏ugi Toyoty lub innego spe-
cjalistycznego warsztatu.
Je˝eli wentylatory dzia∏ajà:
Nale˝y zleciç najbli˝szej autoryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warsztatowi sprawdzenie samochodu.7
6
5
4
7628-2. Post´powanie w sytuacjach awaryjnych
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 762

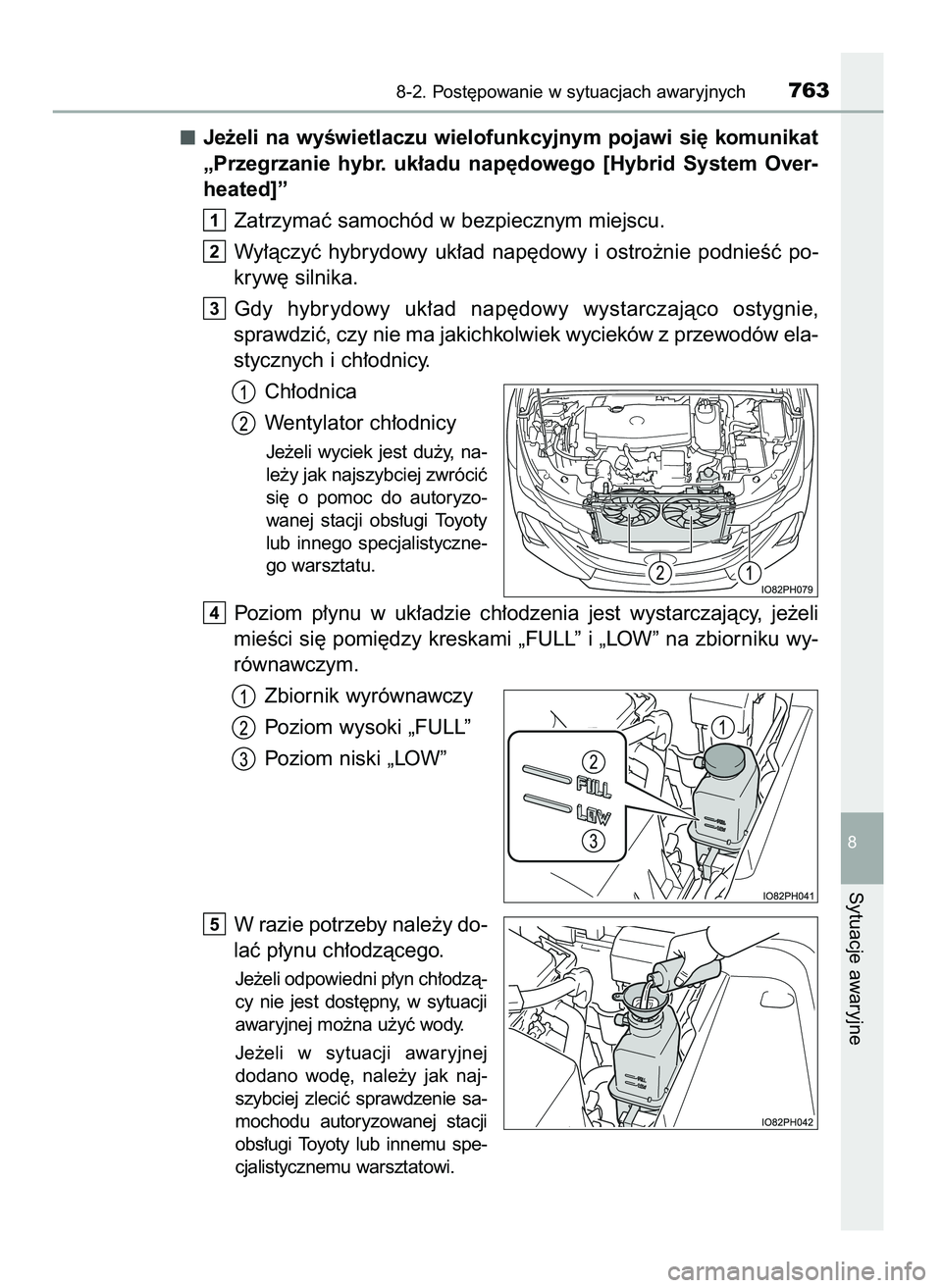

Je˝eli na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat
„Przegrzanie hybr. uk∏adu nap´dowego [Hybrid System Over-
heated]”
Zatrzymaç samochód w bezpiecznym miejscu.
Wy∏àczyç hybrydowy uk∏ad nap´dowy i ostro˝nie podnieÊç po-
kryw´ silnika.
Gdy hybrydowy uk∏ad nap´dowy wystarczajàco ostygnie,
sprawdziç, czy nie ma jakichkolwiek wycieków z przewodów ela-
stycznych i ch∏odnicy.
Ch∏odnica
Wentylator ch∏odnicy
Je˝eli wyciek jest du˝y, na-
le˝y jak najszybciej zwróciç
si´ o pomoc do autoryzo-
wanej stacji obs∏ugi Toyoty
lub innego specjalistyczne-
go warsztatu.
Poziom p∏ynu w uk∏adzie ch∏odzenia jest wystarczajàcy, je˝eli
mieÊci si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wy-
równawczym.
Zbiornik wyrównawczy
Poziom wysoki „FULL”
Poziom niski „LOW”
W razie potrzeby nale˝y do-
laç p∏ynu ch∏odzàcego.
Je˝eli odpowiedni p∏yn ch∏odzà-
cy nie jest dost´pny, w sytuacji
awaryjnej mo˝na u˝yç wody.
Je˝eli w sytuacji awaryjnej
dodano wod´, nale˝y jak naj-
szybciej zleciç sprawdzenie sa-
mochodu autoryzowanej stacji
obs∏ugi Toyoty lub innemu spe-
cjalistycznemu warsztatowi.
5
4
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych763
8
Sytuacje awaryjne
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 763

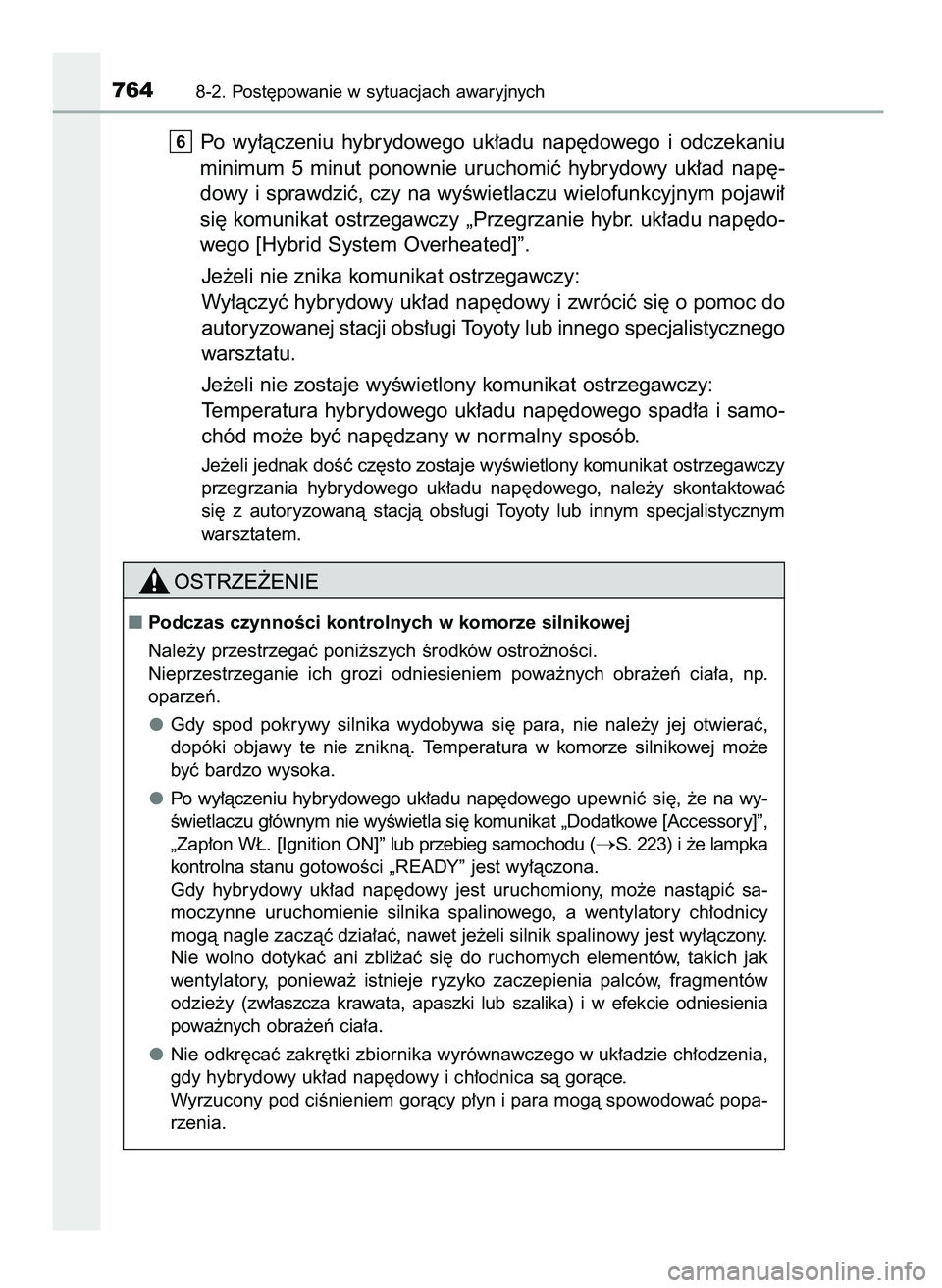

Po wy∏àczeniu hybrydowego uk∏adu nap´dowego i odczekaniu
minimum 5 minut ponownie uruchomiç hybrydowy uk∏ad nap´-
dowy i sprawdziç, czy na wyÊwietlaczu wielofunkcyjnym pojawi∏
si´ komunikat ostrzegawczy „Przegrzanie hybr. uk∏adu nap´do-
wego [Hybrid System Overheated]”.
Je˝eli nie znika komunikat ostrzegawczy:
Wy∏àczyç hybrydowy uk∏ad nap´dowy i zwróciç si´ o pomoc do
autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu.
Je˝eli nie zostaje wyÊwietlony komunikat ostrzegawczy:
Temperatura hybrydowego uk∏adu nap´dowego spad∏a i samo-
chód mo˝e byç nap´dzany w normalny sposób.
Je˝eli jednak doÊç cz´sto zostaje wyÊwietlony komunikat ostrzegawczy
przegrzania hybrydowego uk∏adu nap´dowego, nale˝y skontaktowaç
si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym
warsztatem.
6
7648-2. Post´powanie w sytuacjach awaryjnych
Podczas czynnoÊci kontrolnych w komorze silnikowej
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci.
Nieprzestrzeganie ich grozi odniesieniem powa˝nych obra˝eƒ cia∏a, np.
oparzeƒ.
Gdy spod pokrywy silnika wydobywa si´ para, nie nale˝y jej otwieraç,
dopóki objawy te nie zniknà. Temperatura w komorze silnikowej mo˝e
byç bardzo wysoka.
Po wy∏àczeniu hybrydowego uk∏adu nap´dowego upewniç si´, ˝e na wy-
Êwietlaczu g∏ównym nie wyÊwietla si´ komunikat „Dodatkowe [Accessory]”,
„Zap∏on W¸. [Ignition ON]” lub przebieg samochodu (
S. 223) i ˝e lampka
kontrolna stanugotowoÊci „READY” jest wy∏àczona.
Gdy hybrydowy uk∏ad nap´dowy jest uruchomiony, mo˝e nastàpiç sa-
moczynne uruchomienie silnika spalinowego, a wentylatory ch∏odnicy
mogà nagle zaczàç dzia∏aç, nawet je˝eli silnik spalinowy jest wy∏àczony.
Nie wolno dotykaç ani zbli˝aç si´ do ruchomych elementów, takich jak
wentylatory, poniewa˝ istnieje ryzyko zaczepienia palców, fragmentów
odzie˝y (zw∏aszcza krawata, apaszki lub szalika) i w efekcie odniesienia
powa˝nych obra˝eƒ cia∏a.
Nie odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏odzenia,
gdy hybrydowy uk∏ad nap´dowy i ch∏odnica sà goràce.
Wyrzucony pod ciÊnieniem goràcy p∏yn i para mogà spowodowaç popa-
rzenia.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 764

8-2. Post´powanie w sytuacjach awaryjnych765
8
Sytuacje awaryjne

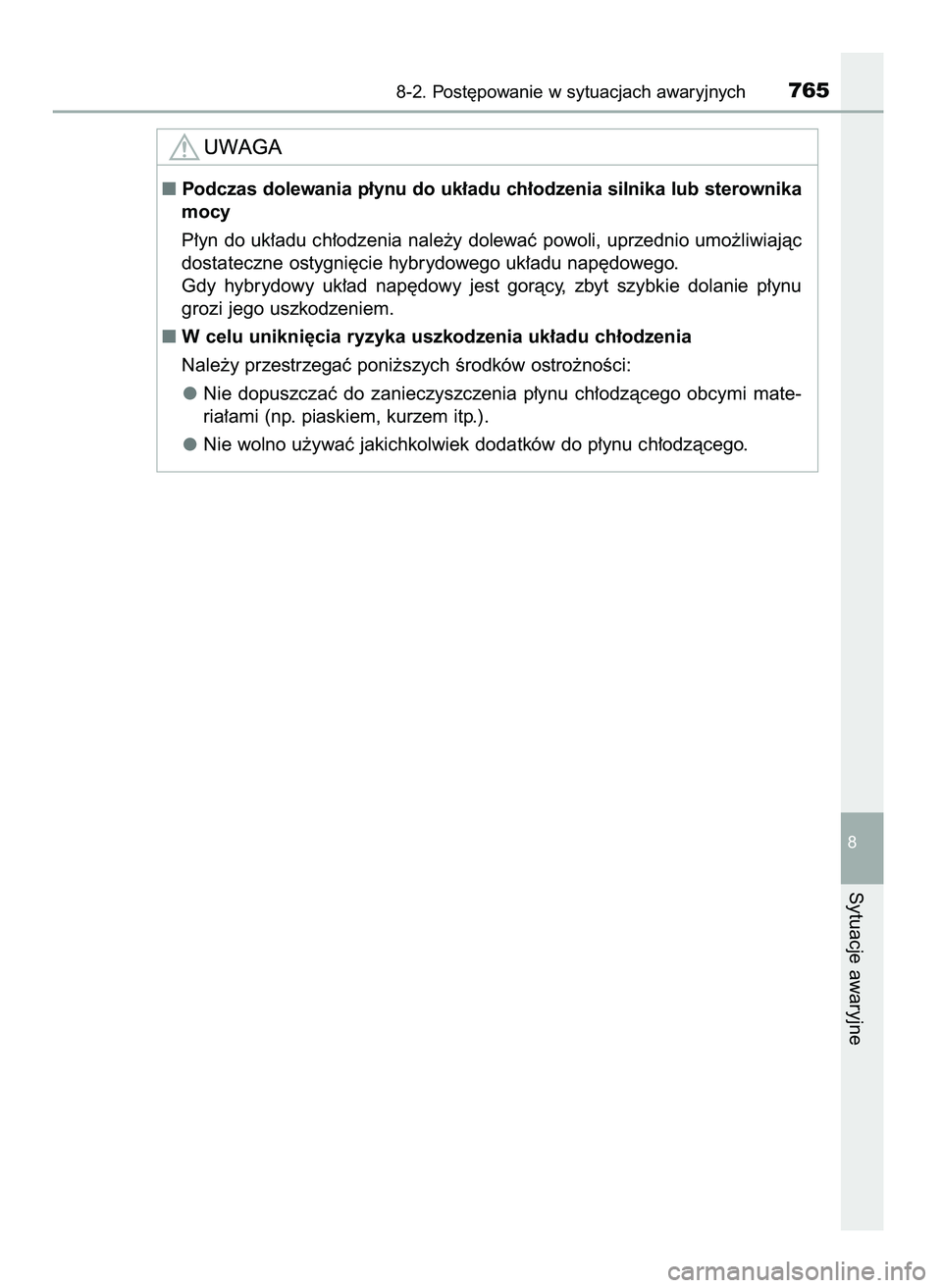

Podczas dolewania p∏ynu do uk∏adu ch∏odzenia silnika lub sterownika
mocy
P∏yn do uk∏adu ch∏odzenia nale˝y dolewaç powoli, uprzednio umo˝liwiajàc
dostateczne ostygni´cie hybrydowego uk∏adu nap´dowego.
Gdy hybrydowy uk∏ad nap´dowy jest goràcy, zbyt szybkie dolanie p∏ynu
grozi jego uszkodzeniem.
W celu unikni´cia ryzyka uszkodzenia uk∏adu ch∏odzenia
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci:
Nie dopuszczaç do zanieczyszczenia p∏ynu ch∏odzàcego obcymi mate-
ria∏ami (np. piaskiem, kurzem itp.).
Nie wolno u˝ywaç jakichkolwiek dodatków do p∏ynu ch∏odzàcego.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 765

Uruchomiç hamulec postojowy i wybraç po∏o˝enie P przek∏adni
nap´dowej. Wy∏àczyç hybrydowy uk∏ad nap´dowy.
Usunàç b∏oto, Ênieg bàdê piach wokó∏ przednich kó∏.
Pod∏o˝yç pod przednie ko∏a drewno, kamienie bàdê inne materia∏y,
aby uzyskaç wi´kszà przyczepnoÊç kó∏ do pod∏o˝a.
Uruchomiç hybrydowy uk∏ad nap´dowy.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie D lub bie-
gu wstecznego R i zwolniç hamulec postojowy. Nast´pnie, zacho-
wujàc ostro˝noÊç, wcisnàç peda∏ przyspieszenia.
W razie trudnoÊci z uwolnieniem samochodu
Nacisnàç przycisk , aby wy∏àczyç uk∏ad
kontroli nap´du (TRC). (
S. 561)
5
4
3
2
1
7668-2. Post´powanie w sytuacjach awaryjnych

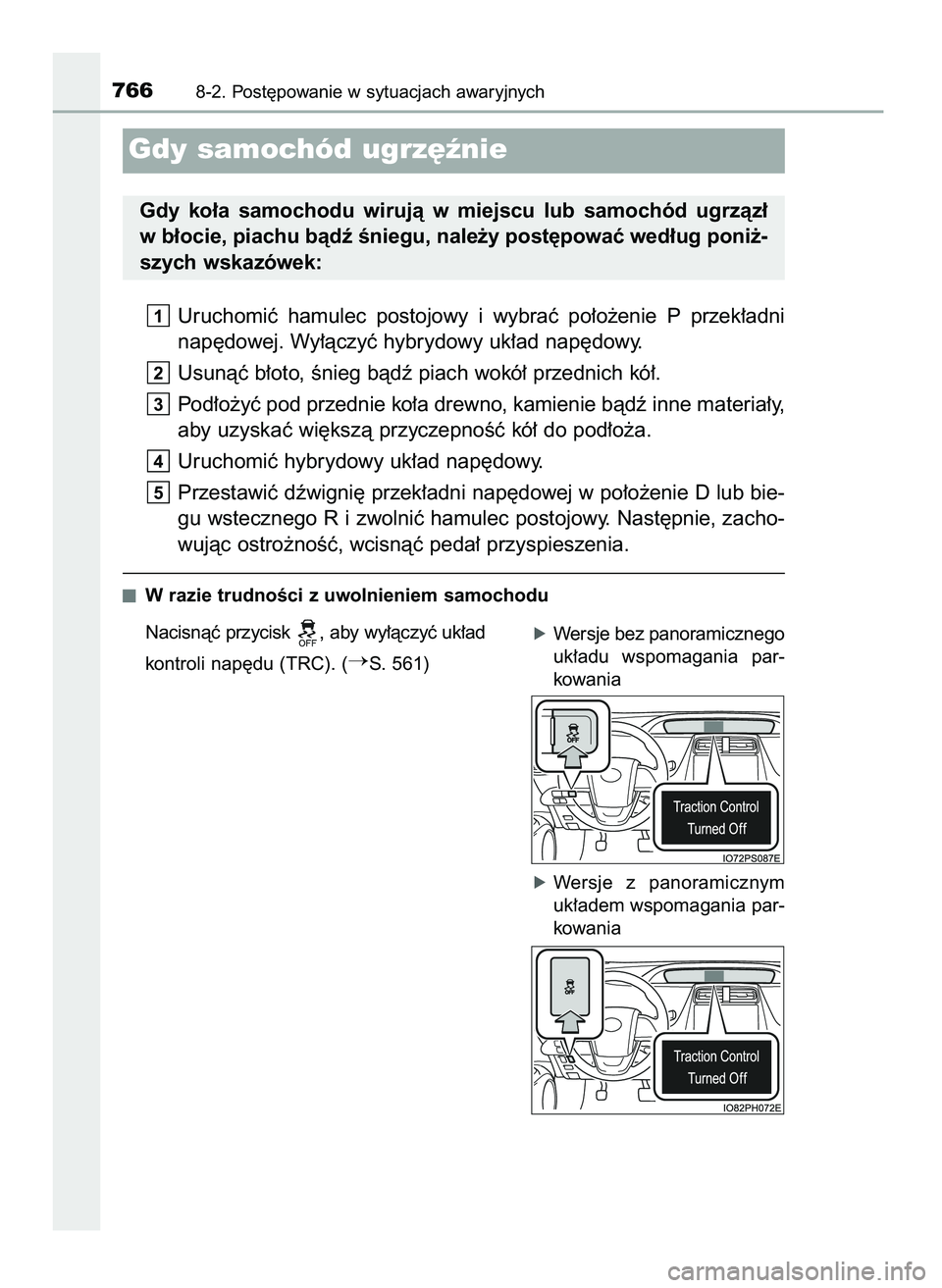

Gdy samochód ugrz´ênie
Gdy ko∏a samochodu wirujà w miejscu lub samochód ugrzàz∏
w b∏ocie, piachu bàdê Êniegu, nale˝y post´powaç wed∏ug poni˝-
szych wskazówek:
óWersje bez panoramicznego
uk∏adu wspomagania par-
kowania
óWersje z panoramicznym
uk∏adem wspomagania par-
kowania
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 766

8-2. Post´powanie w sytuacjach awaryjnych767
8
Sytuacje awaryjne

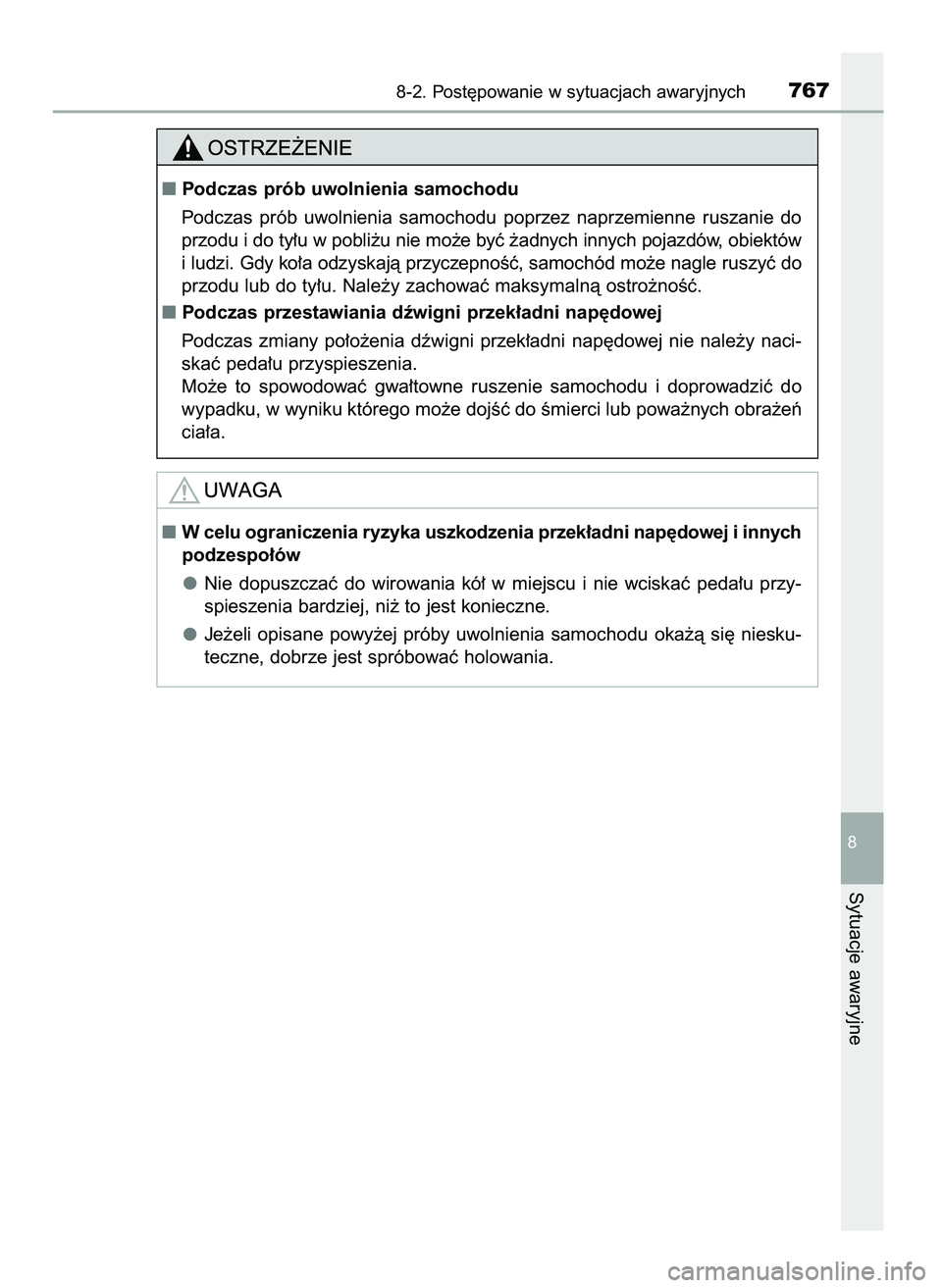

Podczas prób uwolnienia samochodu
Podczas prób uwolnienia samochodu poprzez naprzemienne ruszanie do
przodu i do ty∏u w pobli˝u nie mo˝e byç ˝adnych innych pojazdów, obiektów
i ludzi. Gdy ko∏a odzyskajà przyczepnoÊç, samochód mo˝e nagle ruszyç do
przodu lub do ty∏u. Nale˝y zachowaç maksymalnà ostro˝noÊç.
Podczas przestawiania dêwigni przek∏adni nap´dowej
Podczas zmiany po∏o˝enia dêwigni przek∏adni nap´dowej nie nale˝y naci-
skaç peda∏u przyspieszenia.
Mo˝e to spowodowaç gwa∏towne ruszenie samochodu i doprowadziç do
wypadku, w wyniku którego mo˝e dojÊç do Êmierci lub powa˝nych obra˝eƒ
cia∏a.
W celu ograniczenia ryzyka uszkodzenia przek∏adni nap´dowej i innych
podzespo∏ów
Nie dopuszczaç do wirowania kó∏ w miejscu i nie wciskaç peda∏u przy-
spieszenia bardziej, ni˝ to jest konieczne.
Je˝eli opisane powy˝ej próby uwolnienia samochodu oka˝à si´ niesku-
teczne, dobrze jest spróbowaç holowania.
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 767

7688-2. Post´powanie w sytuacjach awaryjnych
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 768

769

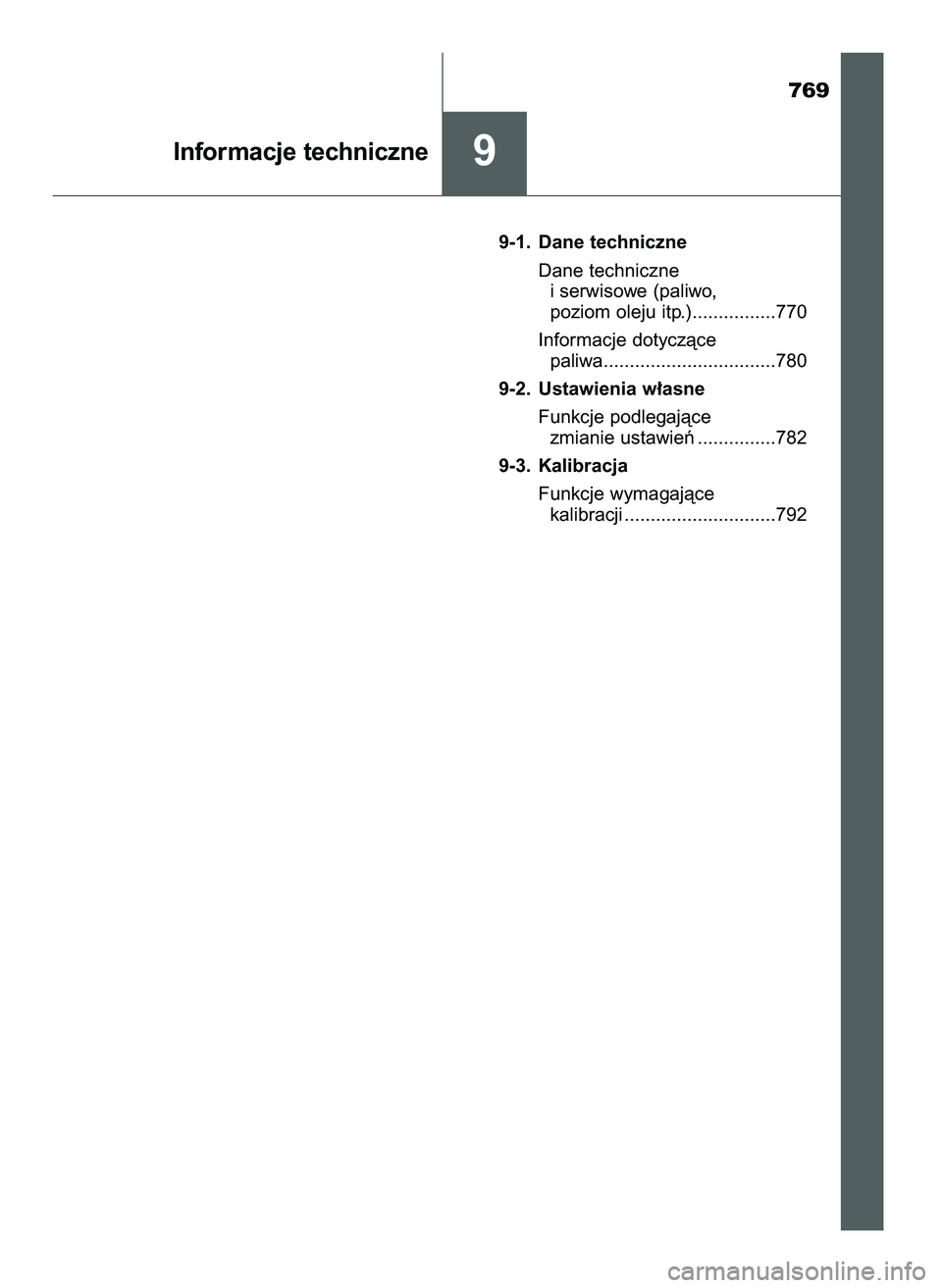

9-1. Dane techniczne
Dane techniczne
i serwisowe (paliwo,
poziom oleju itp.)................770
Informacje dotyczàce
paliwa.................................780
9-2. Ustawienia w∏asne
Funkcje podlegajàce
zmianie ustawieƒ ...............782
9-3. Kalibracja
Funkcje wymagajàce
kalibracji .............................792
9Informacje techniczne
36 Prius Plug_in HV OM47D72E 18/8/20 13:47 Page 769

*1: Samochód nieobcià˝ony.
*
2: WysokoÊç ca∏kowita mo˝e byç ró˝na, zale˝nie od docelowego rynku
sprzeda˝y.
*
3: Wersje wyposa˝one w opony 195/65R15.
*
4: Wersje wyposa˝one w opony 215/45R17.
7709-1. Dane techniczne
Dane techniczne i serwisowe (paliwo, poziom
oleju itp.)
Wymiary i obcià˝enia
D∏ugoÊç ca∏kowita 4645 mm
SzerokoÊç ca∏kowita 1760 mm
WysokoÊç ca∏kowita*
11470 mm*2
1490 mm*2
Rozstaw osi
Rozstaw kó∏*
1
2700 mm
Dopuszczalna masa ca∏kowita pojazdu 1930 kg1530 mm*
3
1510 mm*4Przednich
1540 mm*
3
1520 mm*4Tylnych
Dopuszczalny
nacisk osi1060 kG Przedniej
1020 kG Tylnej
