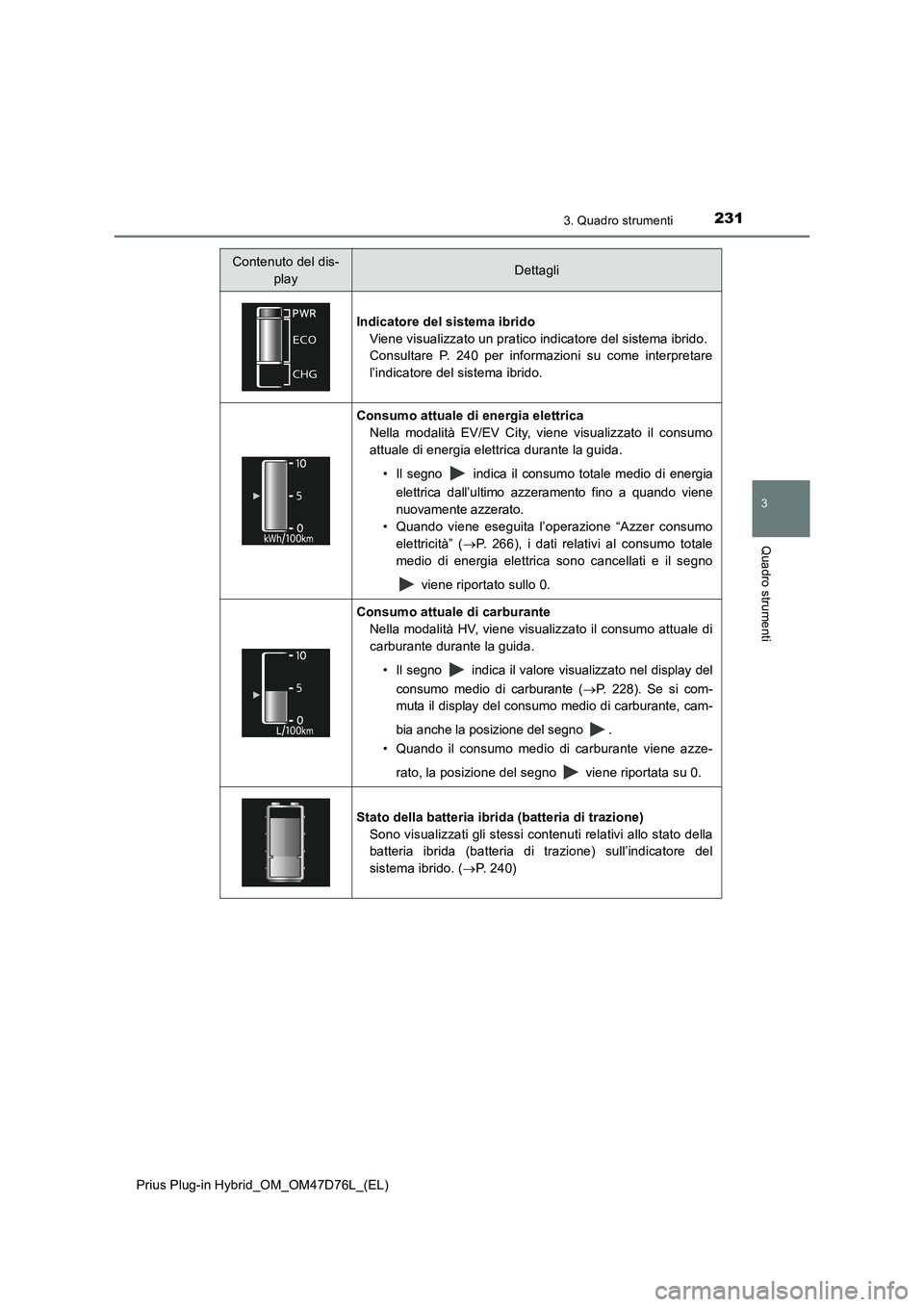

2313. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Contenuto del dis-
playDettagli
Indicatore del sistema ibrido
Viene visualizzato un pratico indicatore del sistema ibrido.
Consultare P. 240 per informazioni su come interpretare
l’indicatore del sistema ibrido.
Consumo attuale di energia elettrica
Nella modalità EV/EV City, viene visualizzato il consumo
attuale di energia elettrica durante la guida.
• Il segno indica il consumo totale medio di energia
elettrica dall’ultimo azzeramento fino a quando viene
nuovamente azzerato.
• Quando viene eseguita l’operazione “Azzer consumo
elettricità” (P. 266), i dati relativi al consumo totale
medio di energia elettrica sono cancellati e il segno
viene riportato sullo 0.
Consumo attuale di carburante
Nella modalità HV, viene visualizzato il consumo attuale di
carburante durante la guida.
• Il segno indica il valore visualizzato nel display del
consumo medio di carburante (P. 228). Se si com-
muta il display del consumo medio di carburante, cam-
bia anche la posizione del segno .
• Quando il consumo medio di carburante viene azze-
rato, la posizione del segno viene riportata su 0.
Stato della batteria ibrida (batteria di trazione)
Sono visualizzati gli stessi contenuti relativi allo stato della
batteria ibrida (batteria di trazione) sull’indicatore del
sistema ibrido. (P. 240)

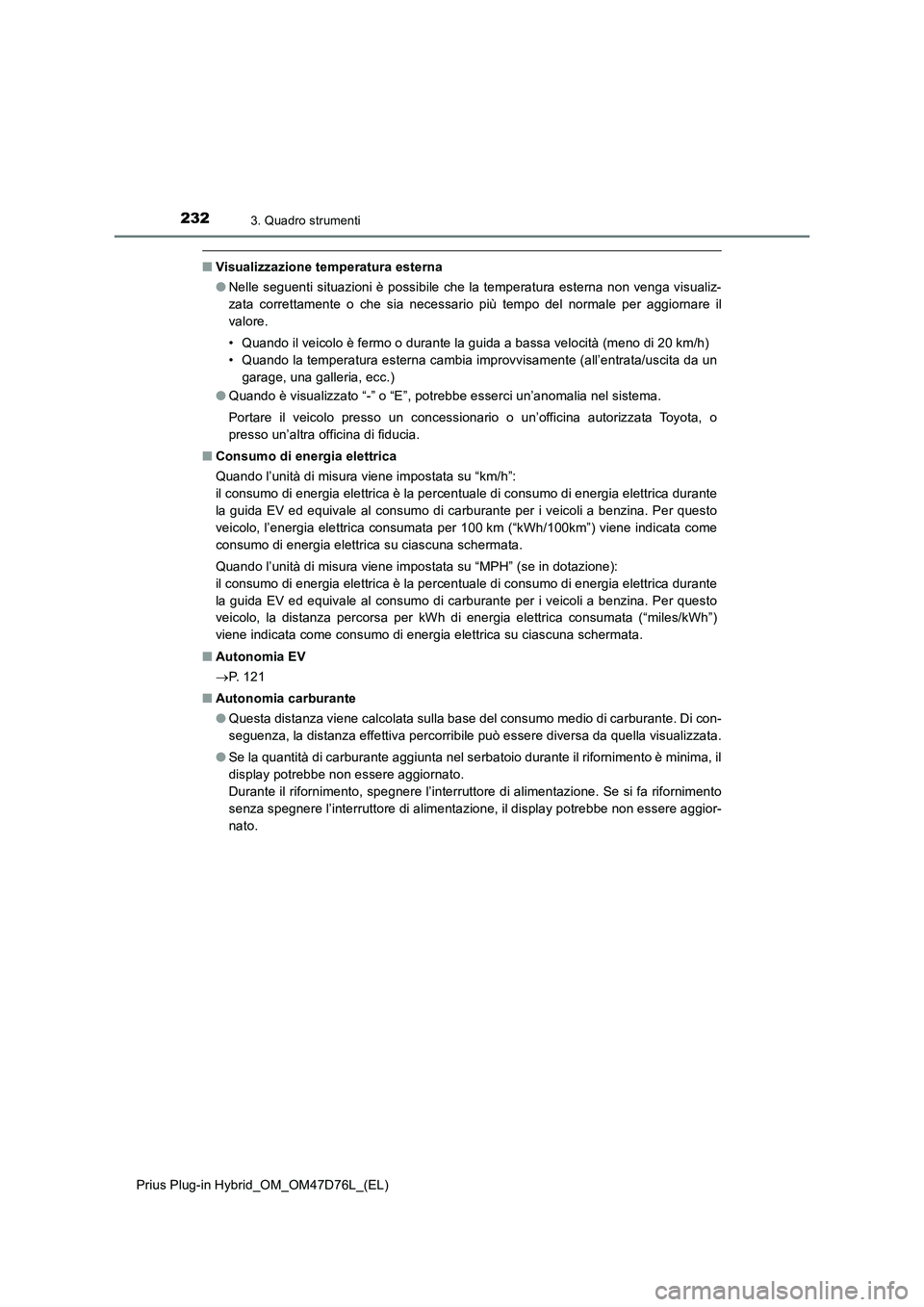

2323. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la temperatura esterna non venga visualiz-
zata correttamente o che sia necessario più tempo del normale per aggiornare il
valore.
• Quando il veicolo è fermo o durante la guida a bassa velocità (meno di 20 km/h)
• Quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando è visualizzato “-” o “E”, potrebbe esserci un’anomalia nel sistema.
Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
■Consumo di energia elettrica
Quando l’unità di misura viene impostata su “km/h”:
il consumo di energia elettrica è la percentuale di consumo di energia elettrica durante
la guida EV ed equivale al consumo di carburante per i veicoli a benzina. Per questo
veicolo, l’energia elettrica consumata per 100 km (“kWh/100km”) viene indicata come
consumo di energia elettrica su ciascuna schermata.
Quando l’unità di misura viene impostata su “MPH” (se in dotazione):
il consumo di energia elettrica è la percentuale di consumo di energia elettrica durante
la guida EV ed equivale al consumo di carburante per i veicoli a benzina. Per questo
veicolo, la distanza percorsa per kWh di energia elettrica consumata (“miles/kWh”)
viene indicata come consumo di energia elettrica su ciascuna schermata.
■Autonomia EV
P. 1 2 1
■Autonomia carburante
●Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
●Se la quantità di carburante aggiunta nel serbatoio durante il rifornimento è minima, il
display potrebbe non essere aggiornato.
Durante il rifornimento, spegnere l’interruttore di alimentazione. Se si fa rifornimento
senza spegnere l’interruttore di alimentazione, il display potrebbe non essere aggior-
nato.

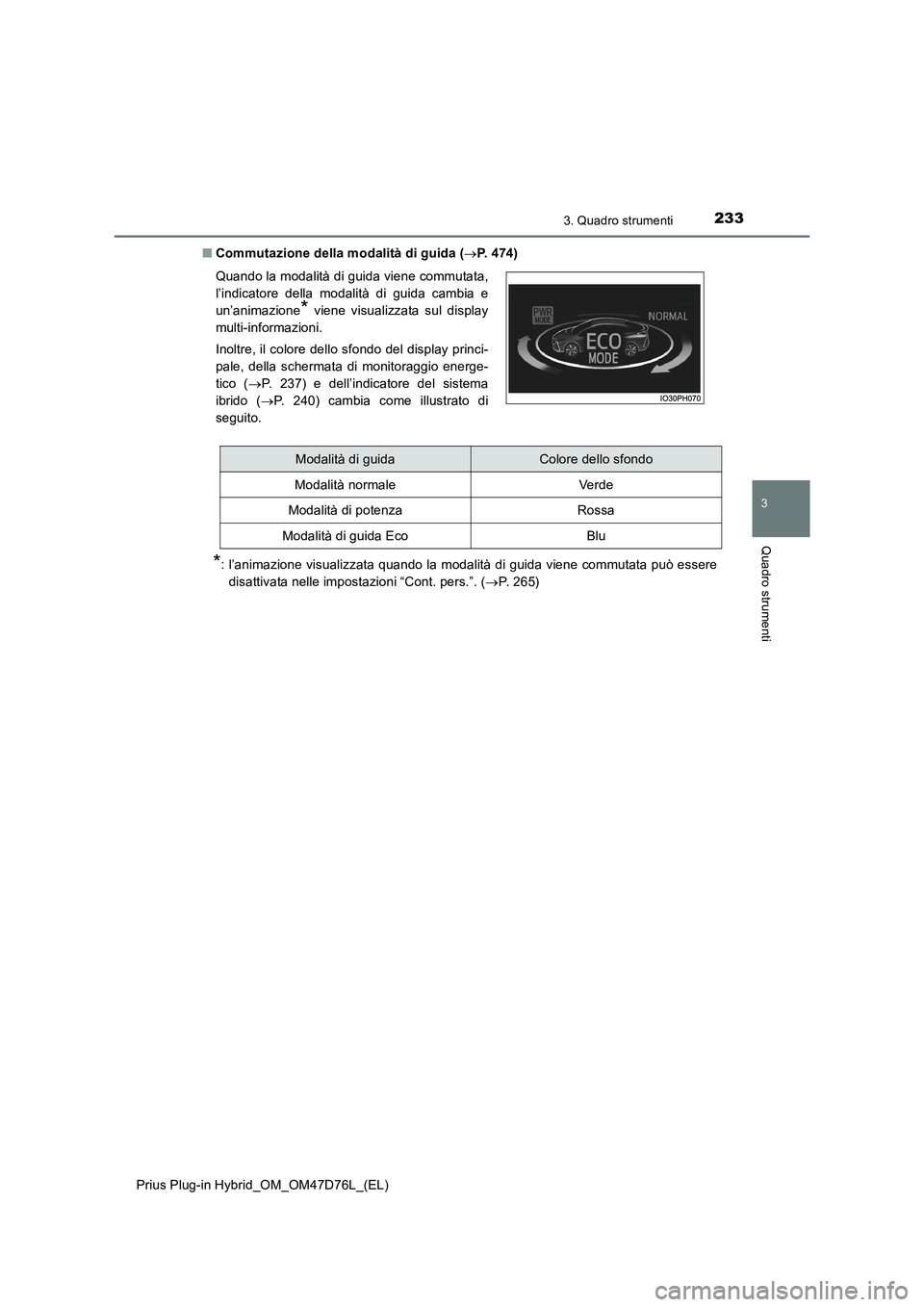

2333. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■Commutazione della modalità di guida (P. 474)
*: l’animazione visualizzata quando la modalità di guida viene commutata può essere
disattivata nelle impostazioni “Cont. pers.”. (P. 2 6 5 ) Quando la modalità di guida viene commutata,
l’indicatore della modalità di guida cambia e
un’animazione
* viene visualizzata sul display
multi-informazioni.
Inoltre, il colore dello sfondo del display princi-
pale, della schermata di monitoraggio energe-
tico (P. 237) e dell’indicatore del sistema
ibrido (P. 240) cambia come illustrato di
seguito.
Modalità di guidaColore dello sfondo
Modalità normale Verde
Modalità di potenzaRossa
Modalità di guida EcoBlu

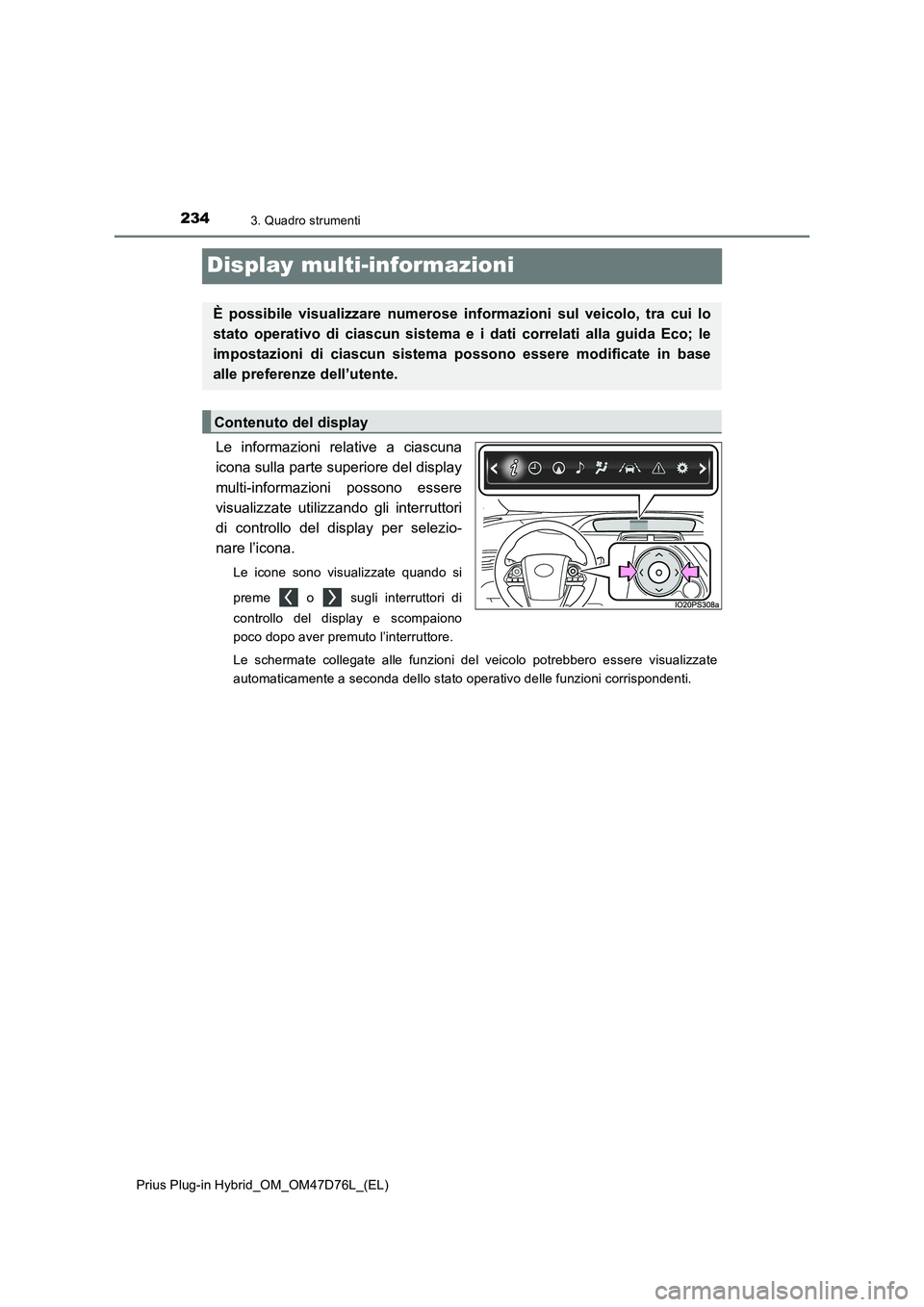

2343. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Display multi-informazioni
Le informazioni relative a ciascuna
icona sulla parte superiore del display
multi-informazioni possono essere
visualizzate utilizzando gli interruttori
di controllo del display per selezio-
nare l’icona.
Le icone sono visualizzate quando si
preme o sugli interruttori di
controllo del display e scompaiono
poco dopo aver premuto l’interruttore.
Le schermate collegate alle funzioni del veicolo potrebbero essere visualizzate
automaticamente a seconda dello stato operativo delle funzioni corrispondenti.
È possibile visualizzare numerose informazioni sul veicolo, tra cui lo
stato operativo di ciascun sistema e i dati correlati alla guida Eco; le
impostazioni di ciascun sistema possono essere modificate in base
alle preferenze dell’utente.
Contenuto del display

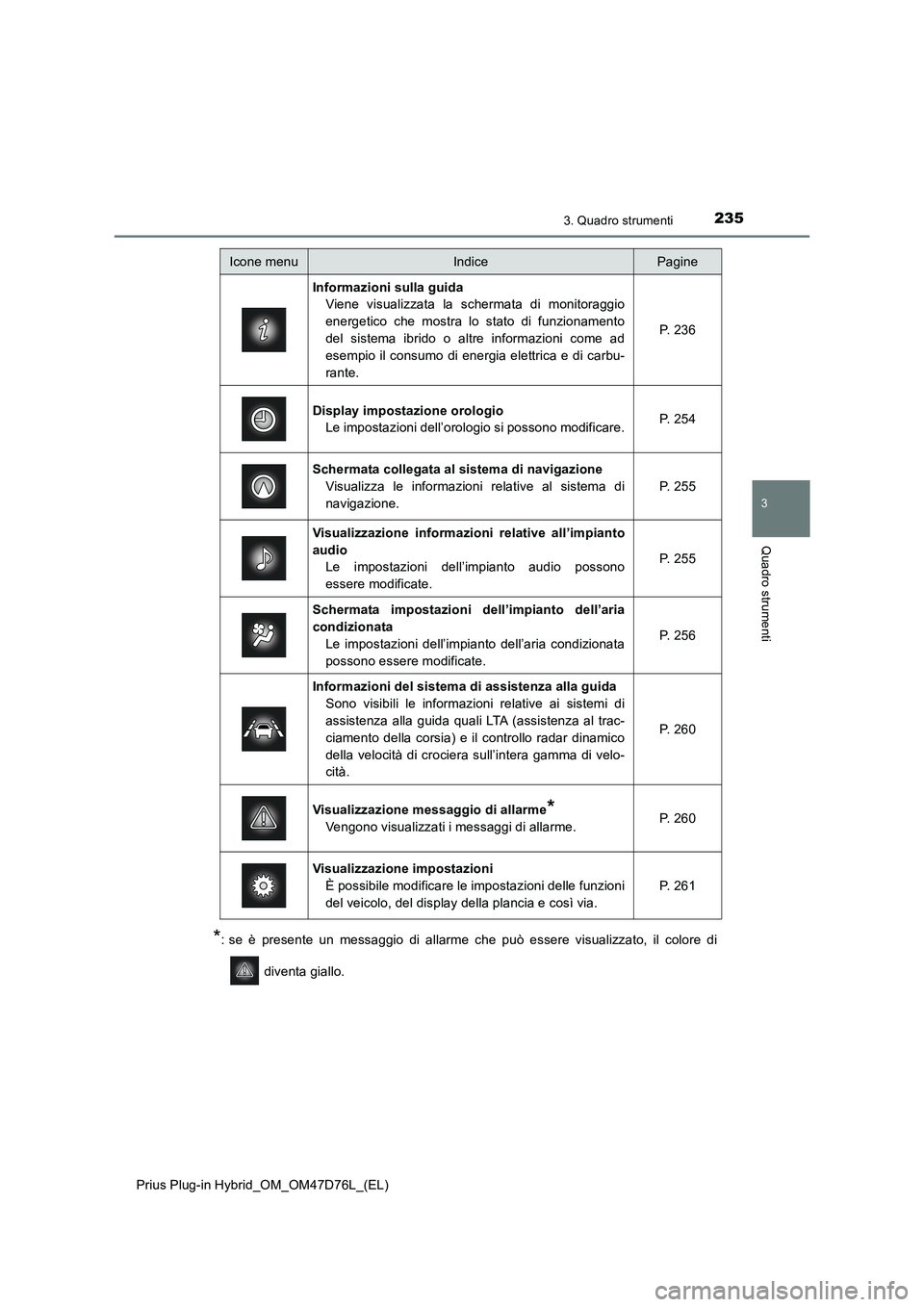

2353. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
*: se è presente un messaggio di allarme che può essere visualizzato, il colore di
diventa giallo.
Icone menuIndicePagine
Informazioni sulla guida
Viene visualizzata la schermata di monitoraggio
energetico che mostra lo stato di funzionamento
del sistema ibrido o altre informazioni come ad
esempio il consumo di energia elettrica e di carbu-
rante.P. 2 3 6
Display impostazione orologio
Le impostazioni dell’orologio si possono modificare.P. 2 5 4
Schermata collegata al sistema di navigazione
Visualizza le informazioni relative al sistema di
navigazione.P. 2 5 5
Visualizzazione informazioni relative all’impianto
audio
Le impostazioni dell’impianto audio possono
essere modificate.
P. 2 5 5
Schermata impostazioni dell’impianto dell’aria
condizionata
Le impostazioni dell’impianto dell’aria condizionata
possono essere modificate.
P. 2 5 6
Informazioni del sistema di assistenza alla guida
Sono visibili le informazioni relative ai sistemi di
assistenza alla guida quali LTA (assistenza al trac-
ciamento della corsia) e il controllo radar dinamico
della velocità di crociera sull’intera gamma di velo-
cità.
P. 2 6 0
Visualizzazione messaggio di allarme*
Vengono visualizzati i messaggi di allarme.P. 2 6 0
Visualizzazione impostazioni
È possibile modificare le impostazioni delle funzioni
del veicolo, del display della plancia e così via.
P. 2 6 1

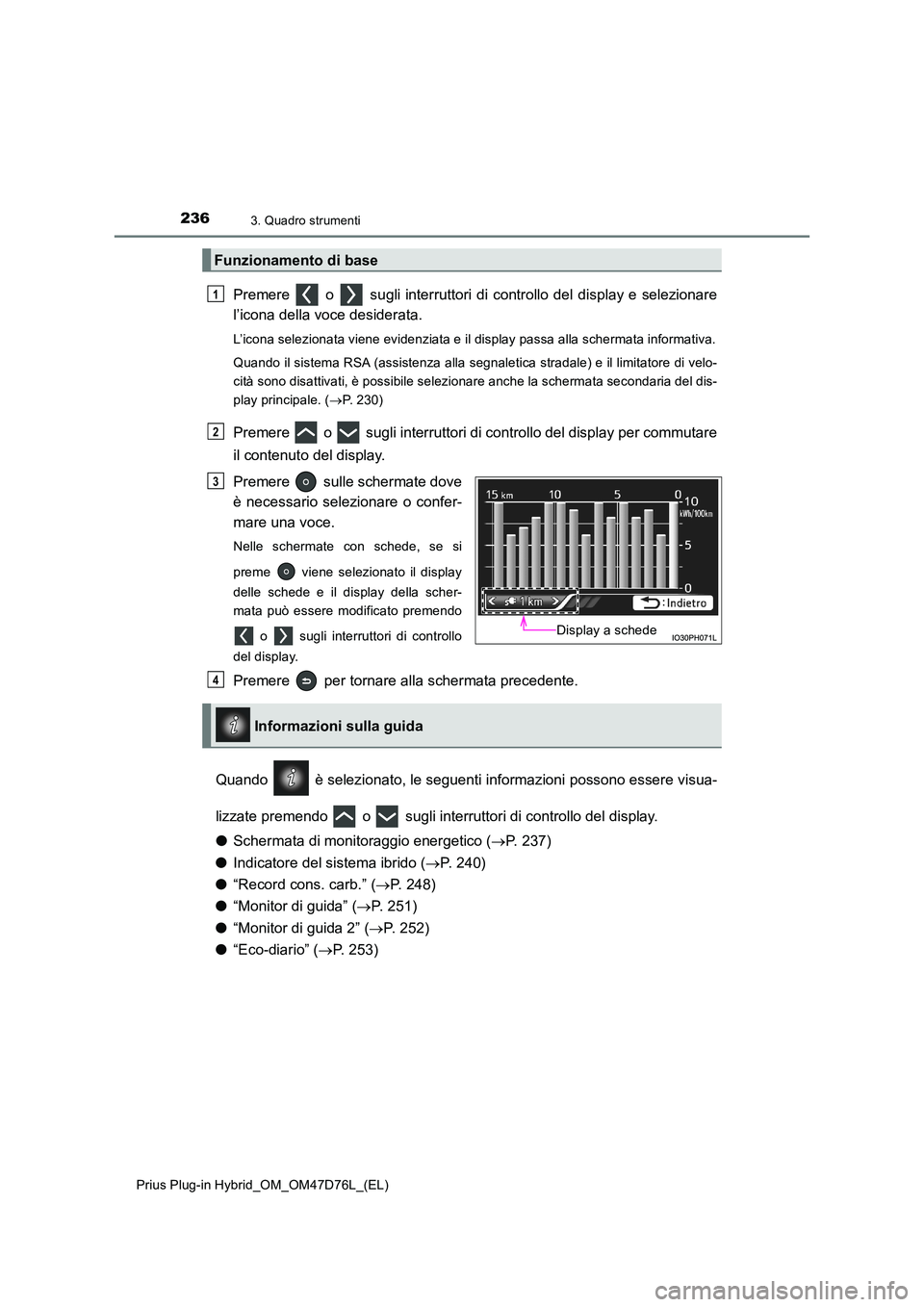

2363. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Premere o sugli interruttori di controllo del display e selezionare
l’icona della voce desiderata.
L’icona selezionata viene evidenziata e il display passa alla schermata informativa.
Quando il sistema RSA (assistenza alla segnaletica stradale) e il limitatore di velo-
cità sono disattivati, è possibile selezionare anche la schermata secondaria del dis-
play principale. ( P. 230)
Premere o sugli interruttori di controllo del display per commutare
il contenuto del display.
Premere sulle schermate dove
è necessario selezionare o confer-
mare una voce.
Nelle schermate con schede, se si
preme viene selezionato il display
delle schede e il display della scher-
mata può essere modificato premendo
o sugli interruttori di controllo
del display.
Premere per tornare alla schermata precedente.
Quando è selezionato, le seguenti informazioni possono essere visua-
lizzate premendo o sugli interruttori di controllo del display.
● Schermata di monitoraggio energetico (P. 237)
● Indicatore del sistema ibrido (P. 240)
● “Record cons. carb.” (P. 248)
● “Monitor di guida” (P. 251)
● “Monitor di guida 2” (P. 252)
● “Eco-diario” (P. 253)
Funzionamento di base
1
2
Display a schede
3
Informazioni sulla guida
4

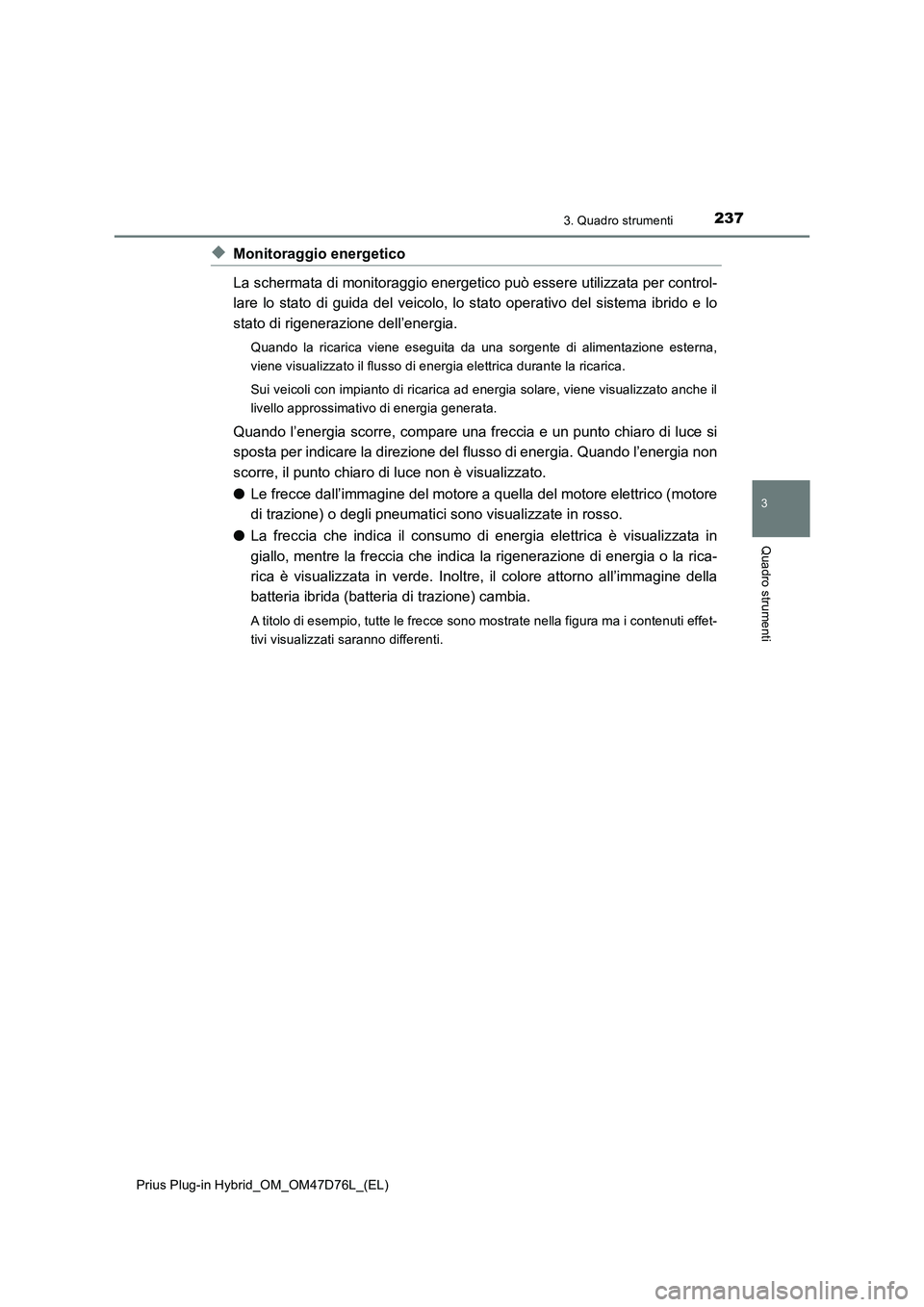

2373. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
◆Monitoraggio energetico
La schermata di monitoraggio energetico può essere utilizzata per control-
lare lo stato di guida del veicolo, lo stato operativo del sistema ibrido e lo
stato di rigenerazione dell’energia.
Quando la ricarica viene eseguita da una sorgente di alimentazione esterna,
viene visualizzato il flusso di energia elettrica durante la ricarica.
Sui veicoli con impianto di ricarica ad energia solare, viene visualizzato anche il
livello approssimativo di energia generata.
Quando l’energia scorre, compare una freccia e un punto chiaro di luce si
sposta per indicare la direzione del flusso di energia. Quando l’energia non
scorre, il punto chiaro di luce non è visualizzato.
●Le frecce dall’immagine del motore a quella del motore elettrico (motore
di trazione) o degli pneumatici sono visualizzate in rosso.
●La freccia che indica il consumo di energia elettrica è visualizzata in
giallo, mentre la freccia che indica la rigenerazione di energia o la rica-
rica è visualizzata in verde. Inoltre, il colore attorno all’immagine della
batteria ibrida (batteria di trazione) cambia.
A titolo di esempio, tutte le frecce sono mostrate nella figura ma i contenuti effet-
tivi visualizzati saranno differenti.

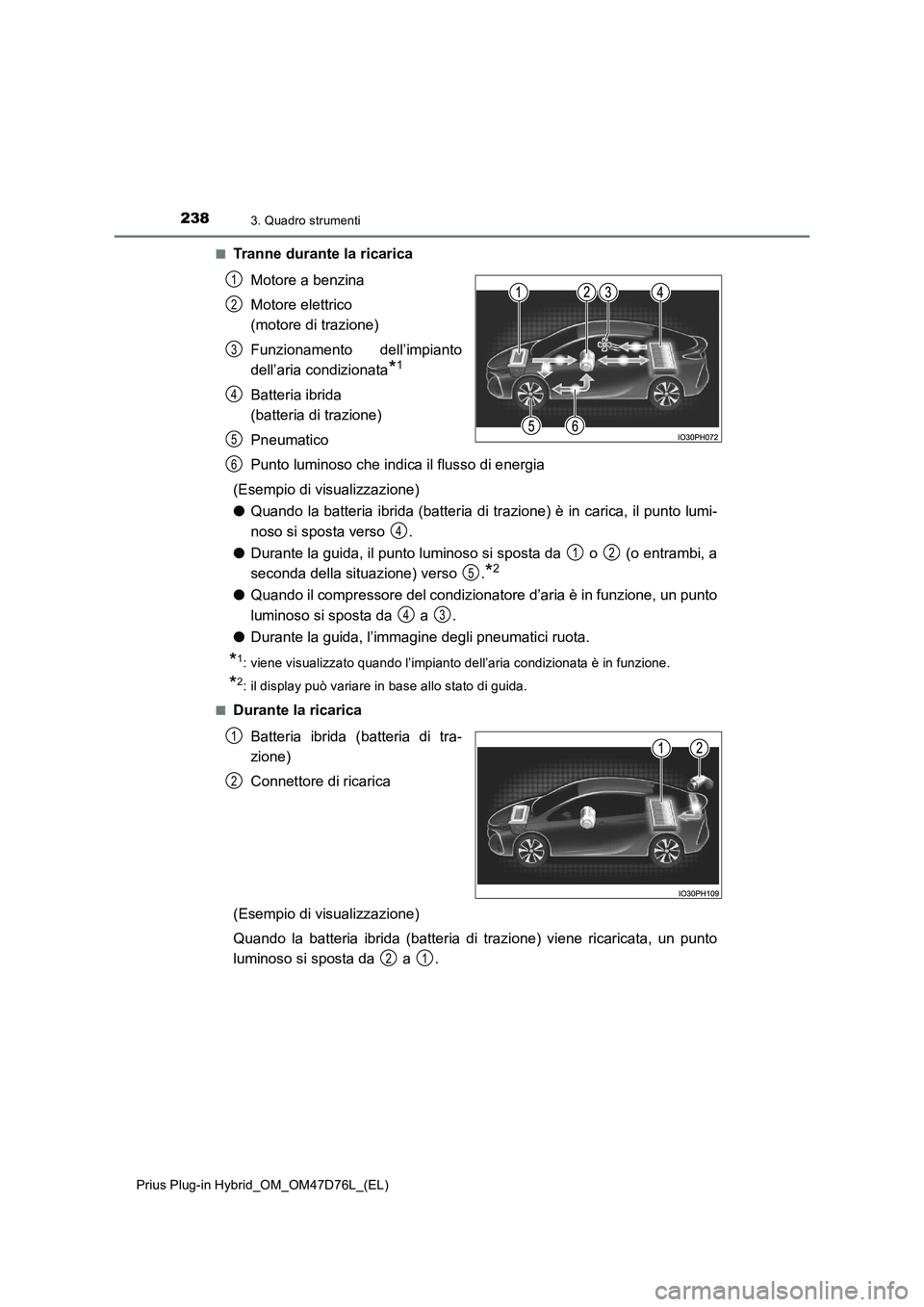

2383. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Tranne durante la ricarica
Motore a benzina
Motore elettrico
(motore di trazione)
Funzionamento dell’impianto
dell’aria condizionata
*1
Batteria ibrida
(batteria di trazione)
Pneumatico
Punto luminoso che indica il flusso di energia
(Esempio di visualizzazione)
●Quando la batteria ibrida (batteria di trazione) è in carica, il punto lumi-
noso si sposta verso .
●Durante la guida, il punto luminoso si sposta da o (o entrambi, a
seconda della situazione) verso .
*2
●Quando il compressore del condizionatore d’aria è in funzione, un punto
luminoso si sposta da a .
●Durante la guida, l’immagine degli pneumatici ruota.
*1: viene visualizzato quando l’impianto dell’aria condizionata è in funzione.
*2: il display può variare in base allo stato di guida.
■
Durante la ricarica
Batteria ibrida (batteria di tra-
zione)
Connettore di ricarica
(Esempio di visualizzazione)
Quando la batteria ibrida (batteria di trazione) viene ricaricata, un punto
luminoso si sposta da a .
1
2
3
4
5
6
4
12
5
43
1
2
21

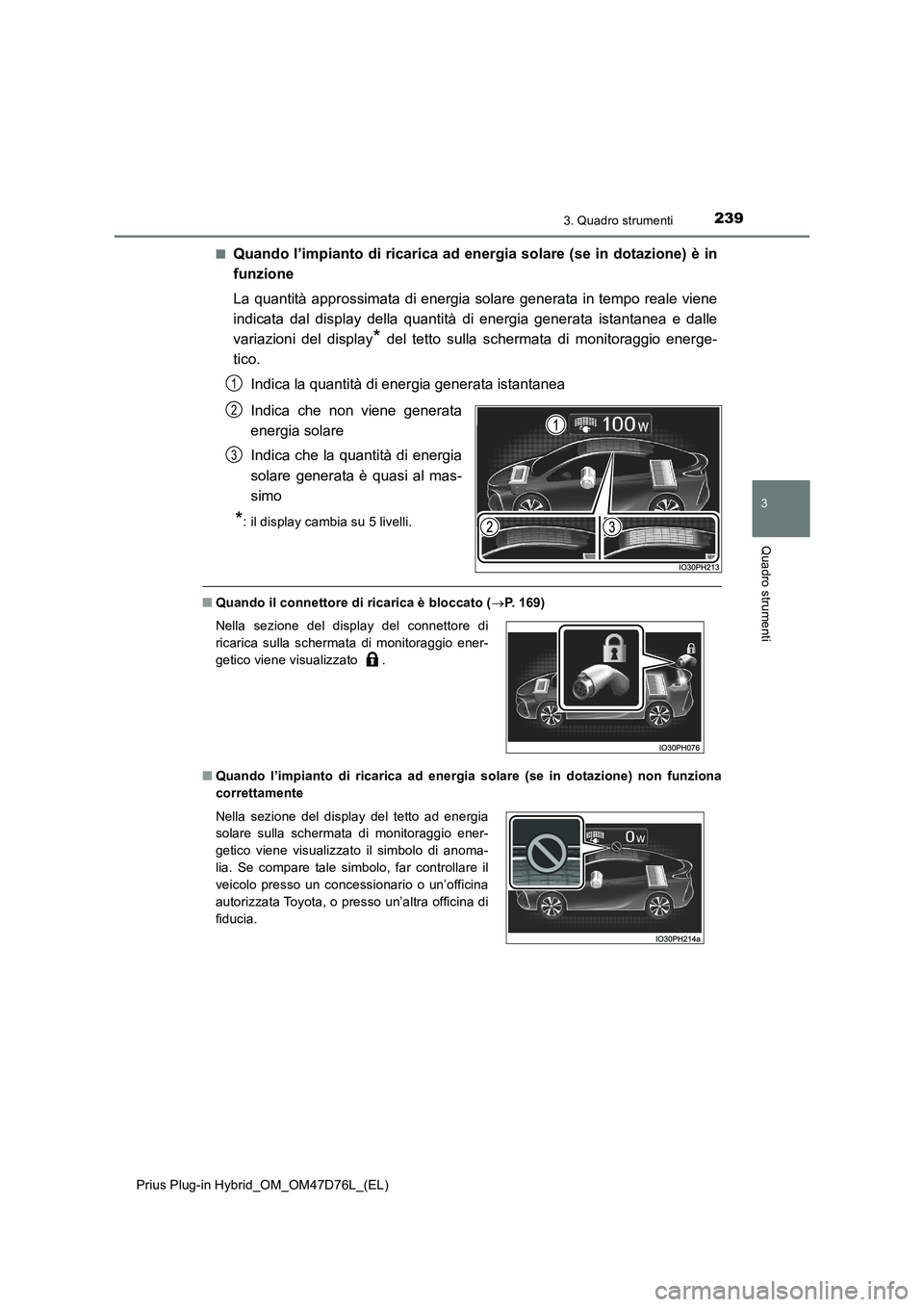

2393. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Quando l’impianto di ricarica ad energia solare (se in dotazione) è in
funzione
La quantità approssimata di energia solare generata in tempo reale viene
indicata dal display della quantità di energia generata istantanea e dalle
variazioni del display
* del tetto sulla schermata di monitoraggio energe-
tico.
Indica la quantità di energia generata istantanea
Indica che non viene generata
energia solare
Indica che la quantità di energia
solare generata è quasi al mas-
simo
*: il display cambia su 5 livelli.
■Quando il connettore di ricarica è bloccato (P. 169)
■Quando l’impianto di ricarica ad energia solare (se in dotazione) non funziona
correttamente
1
2
3
Nella sezione del display del connettore di
ricarica sulla schermata di monitoraggio ener-
getico viene visualizzato .
Nella sezione del display del tetto ad energia
solare sulla schermata di monitoraggio ener-
getico viene visualizzato il simbolo di anoma-
lia. Se compare tale simbolo, far controllare il
veicolo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di
fiducia.

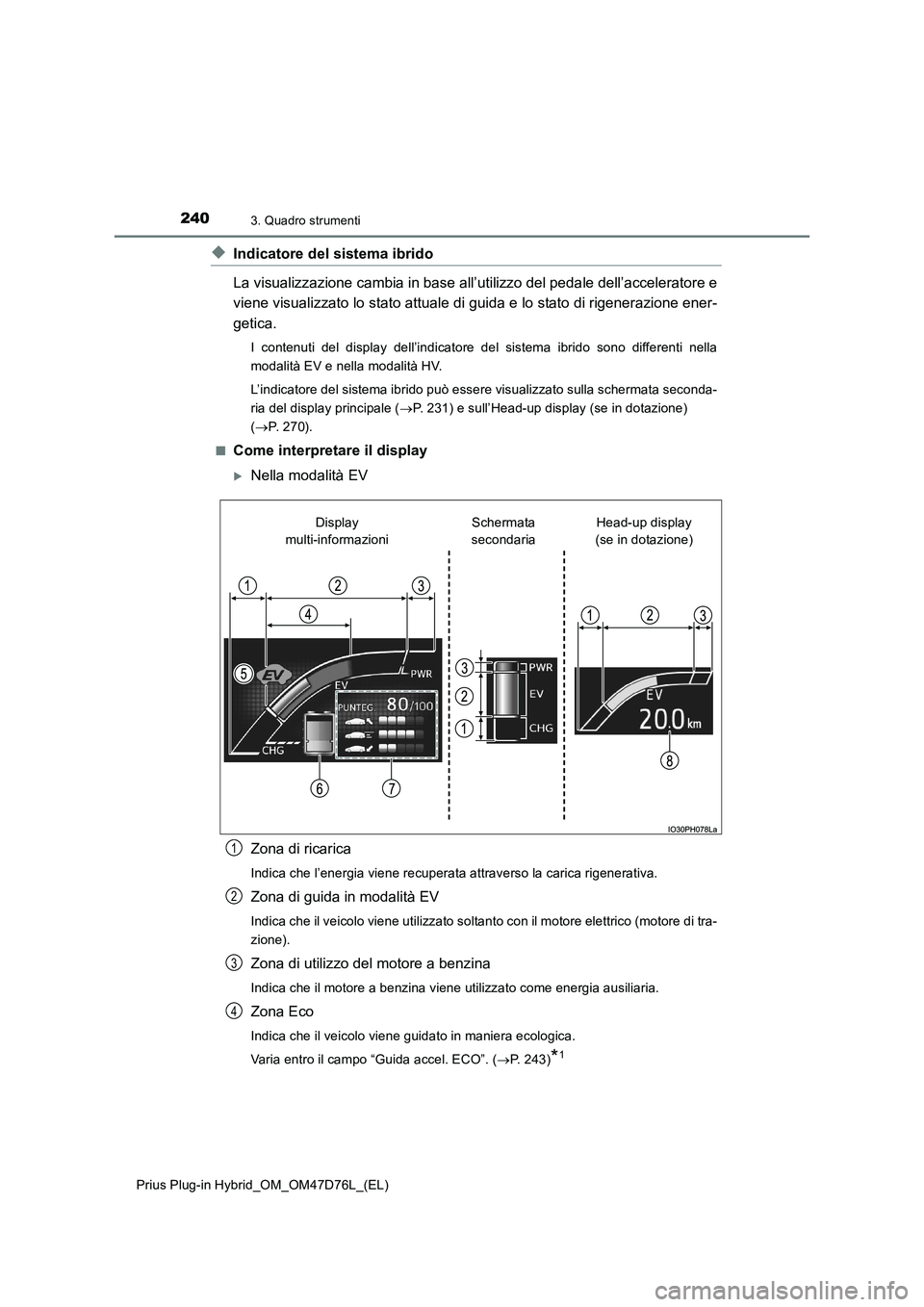

2403. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
◆Indicatore del sistema ibrido
La visualizzazione cambia in base all’utilizzo del pedale dell’acceleratore e
viene visualizzato lo stato attuale di guida e lo stato di rigenerazione ener-
getica.
I contenuti del display dell’indicatore del sistema ibrido sono differenti nella
modalità EV e nella modalità HV.
L’indicatore del sistema ibrido può essere visualizzato sulla schermata seconda-
ria del display principale (P. 231) e sull’Head-up display (se in dotazione)
(P. 2 7 0 ) .
■
Come interpretare il display
Nella modalità EV
Zona di ricarica
Indica che l’energia viene recuperata attraverso la carica rigenerativa.
Zona di guida in modalità EV
Indica che il veicolo viene utilizzato soltanto con il motore elettrico (motore di tra-
zione).
Zona di utilizzo del motore a benzina
Indica che il motore a benzina viene utilizzato come energia ausiliaria.
Zona Eco
Indica che il veicolo viene guidato in maniera ecologica.
Varia entro il campo “Guida accel. ECO”. (P. 243)
*1
Head-up display
(se in dotazione) Schermata
secondaria Display
multi-informazioni
1
2
3
4
