TOYOTA PRIUS PLUG-IN HYBRID 2021 Manuale duso (in Italian)

2012-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

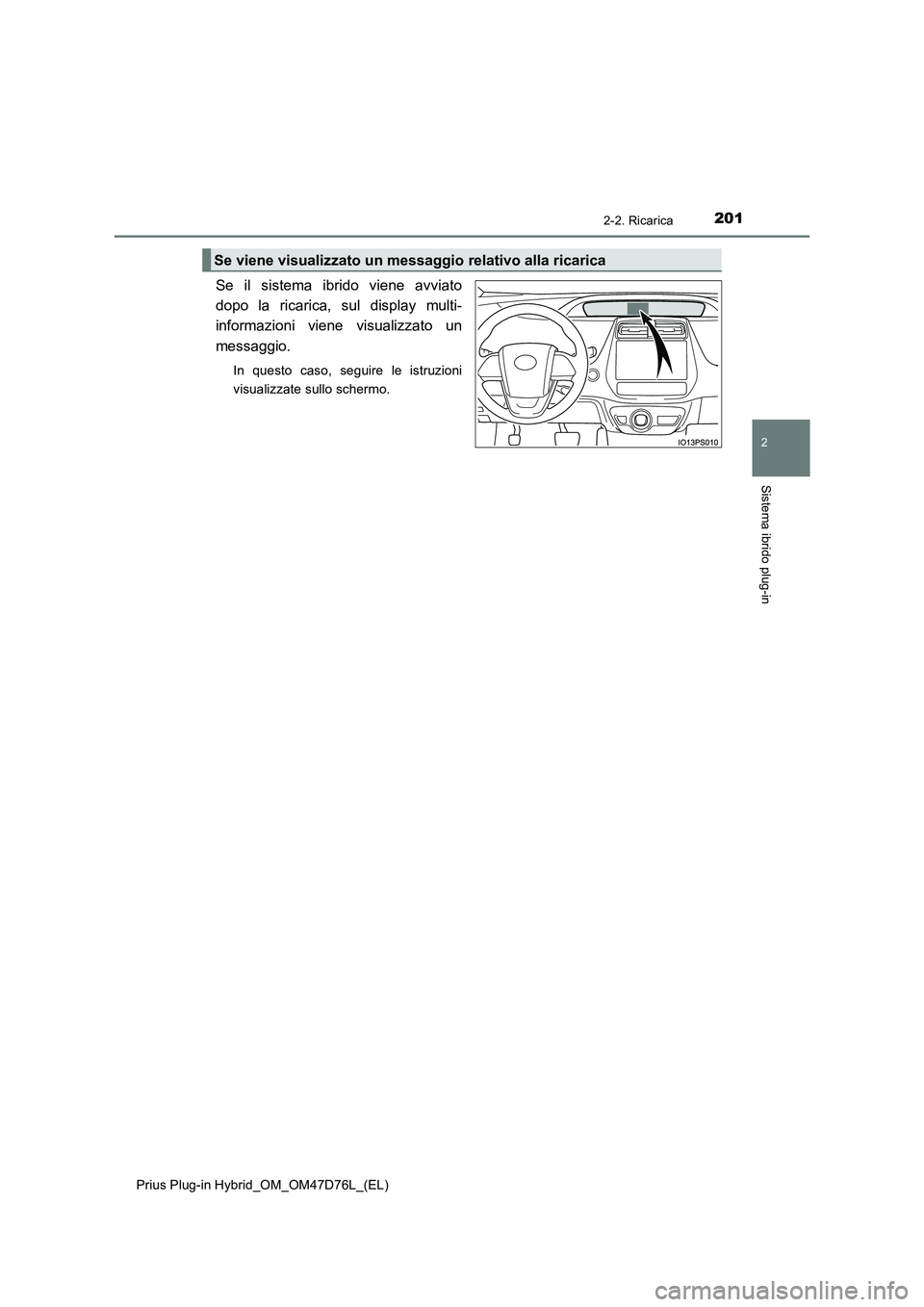

Se il sistema ibrido viene avviato
dopo la ricarica, sul display multi-
informazioni viene visualizzato un
messaggio.
In questo caso, seguire le istruzioni
visualizzate sullo schermo.
Se viene visualizzato un messaggio relativo alla ricarica

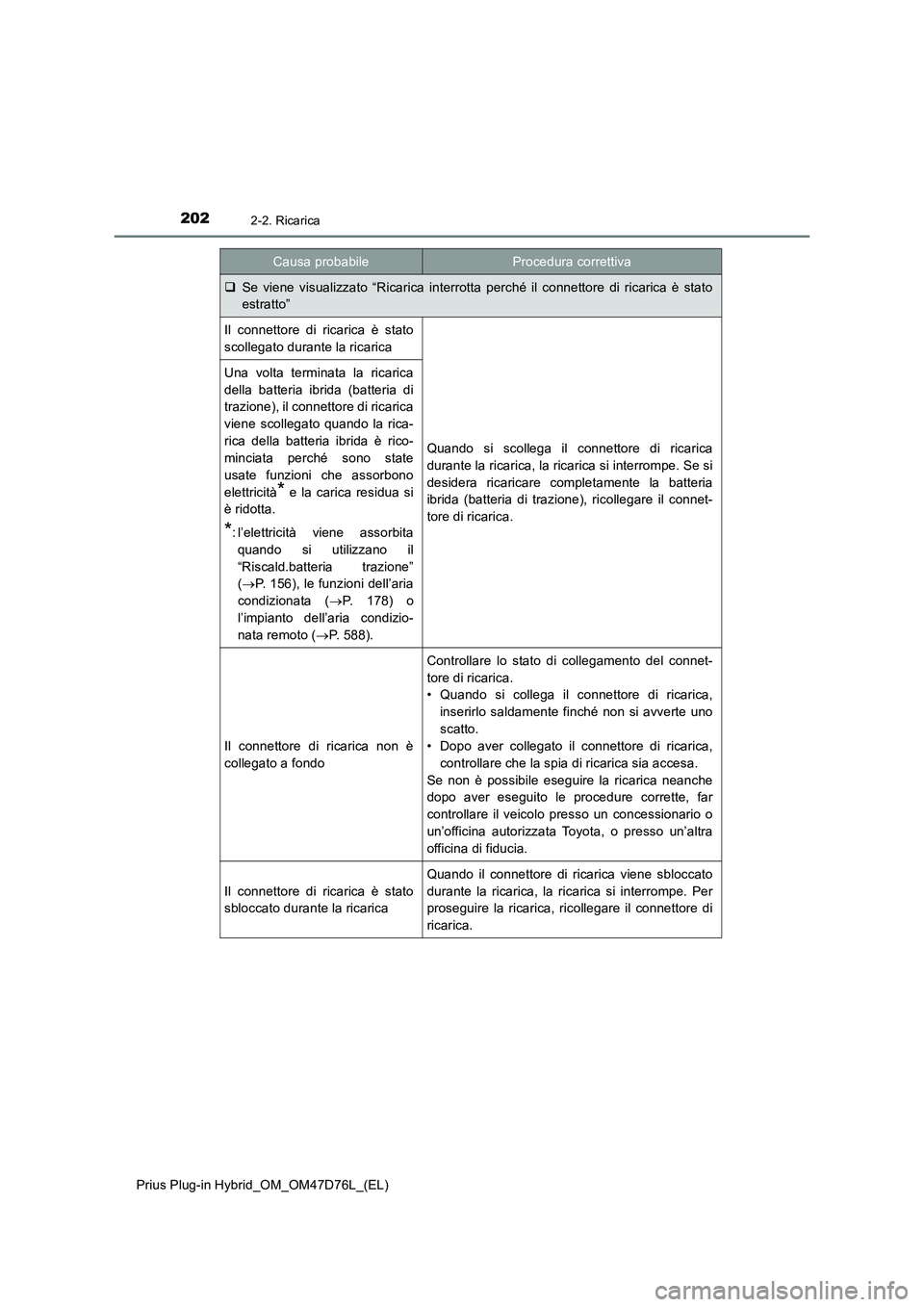

2022-2. Ricarica
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Causa probabileProcedura correttiva
Se viene visualizzato “Ricarica interrotta perché il connettore di ricarica è stato
estratto”
Il connettore di ricarica è stato
scollegato durante la ricarica
Quando si scollega il connettore di ricarica
durante la ricarica, la ricarica si interrompe. Se si
desidera ricaricare completamente la batteria
ibrida (batteria di trazione), ricollegare il connet-
tore di ricarica.
Una volta terminata la ricarica
della batteria ibrida (batteria di
trazione), il connettore di ricarica
viene scollegato quando la rica-
rica della batteria ibrida è rico-
minciata perché sono state
usate funzioni che assorbono
elettricità
* e la carica residua si
è ridotta.
*: l’elettricità viene assorbita
quando si utilizzano il
“Riscald.batteria trazione”
(P. 156), le funzioni dell’aria
condizionata (P. 178) o
l’impianto dell’aria condizio-
nata remoto (P. 588).
Il connettore di ricarica non è
collegato a fondo
Controllare lo stato di collegamento del connet-
tore di ricarica.
• Quando si collega il connettore di ricarica,
inserirlo saldamente finché non si avverte uno
scatto.
• Dopo aver collegato il connettore di ricarica,
controllare che la spia di ricarica sia accesa.
Se non è possibile eseguire la ricarica neanche
dopo aver eseguito le procedure corrette, far
controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra
officina di fiducia.
Il connettore di ricarica è stato
sbloccato durante la ricarica
Quando il connettore di ricarica viene sbloccato
durante la ricarica, la ricarica si interrompe. Per
proseguire la ricarica, ricollegare il connettore di
ricarica.

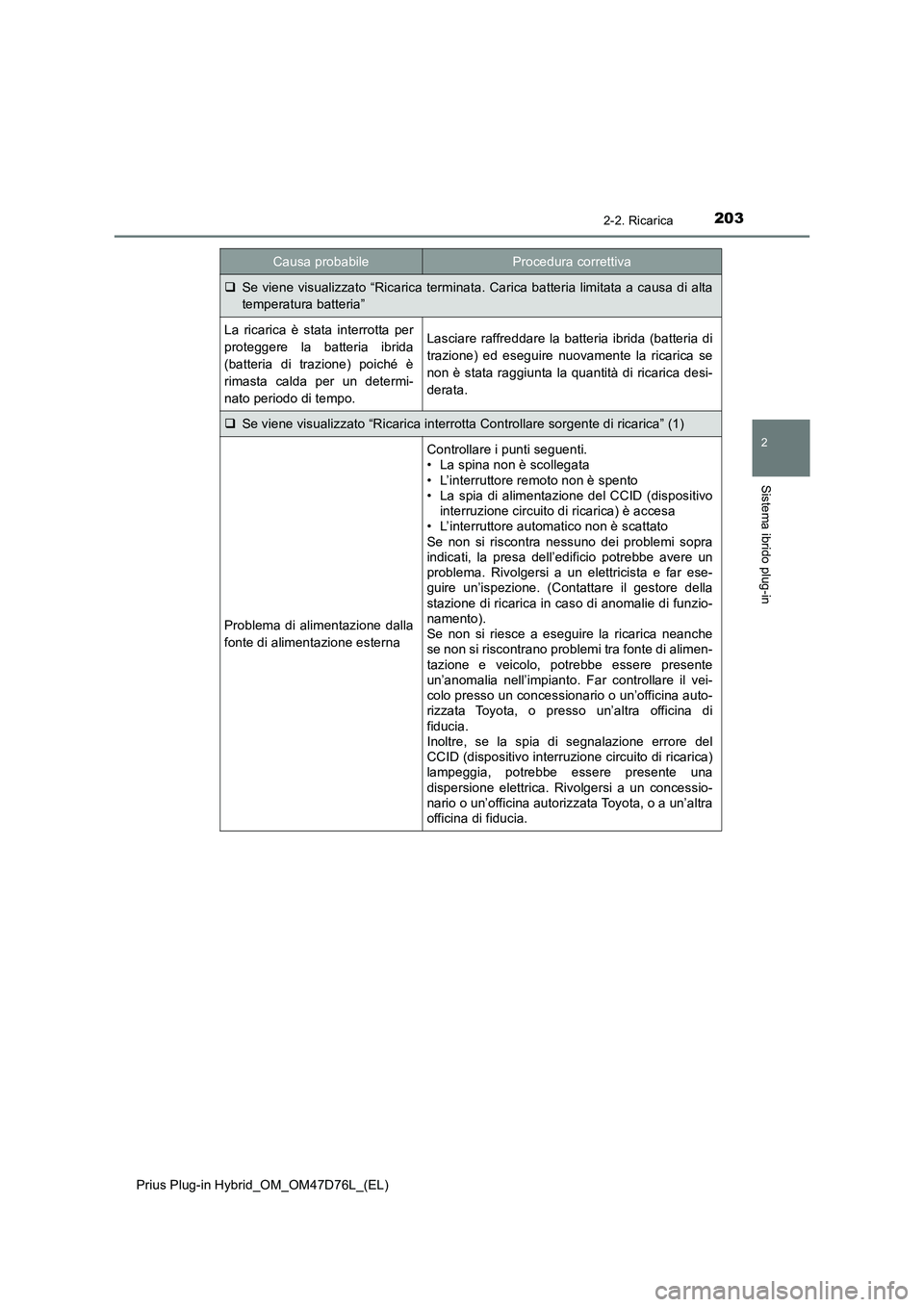

2032-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Se viene visualizzato “Ricarica terminata. Carica batteria limitata a causa di alta
temperatura batteria”
La ricarica è stata interrotta per
proteggere la batteria ibrida
(batteria di trazione) poiché è
rimasta calda per un determi-
nato periodo di tempo.Lasciare raffreddare la batteria ibrida (batteria di
trazione) ed eseguire nuovamente la ricarica se
non è stata raggiunta la quantità di ricarica desi-
derata.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina non è scollegata
• L’interruttore remoto non è spento
• La spia di alimentazione del CCID (dispositivo
interruzione circuito di ricarica) è accesa
• L’interruttore automatico non è scattato
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione. (Contattare il gestore della
stazione di ricarica in caso di anomalie di funzio-
namento).
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi tra fonte di alimen-
tazione e veicolo, potrebbe essere presente
un’anomalia nell’impianto. Far controllare il vei-
colo presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.
Inoltre, se la spia di segnalazione errore del
CCID (dispositivo interruzione circuito di ricarica)
lampeggia, potrebbe essere presente una
dispersione elettrica. Rivolgersi a un concessio-
nario o un’officina autorizzata Toyota, o a un’altra
officina di fiducia.
Causa probabileProcedura correttiva

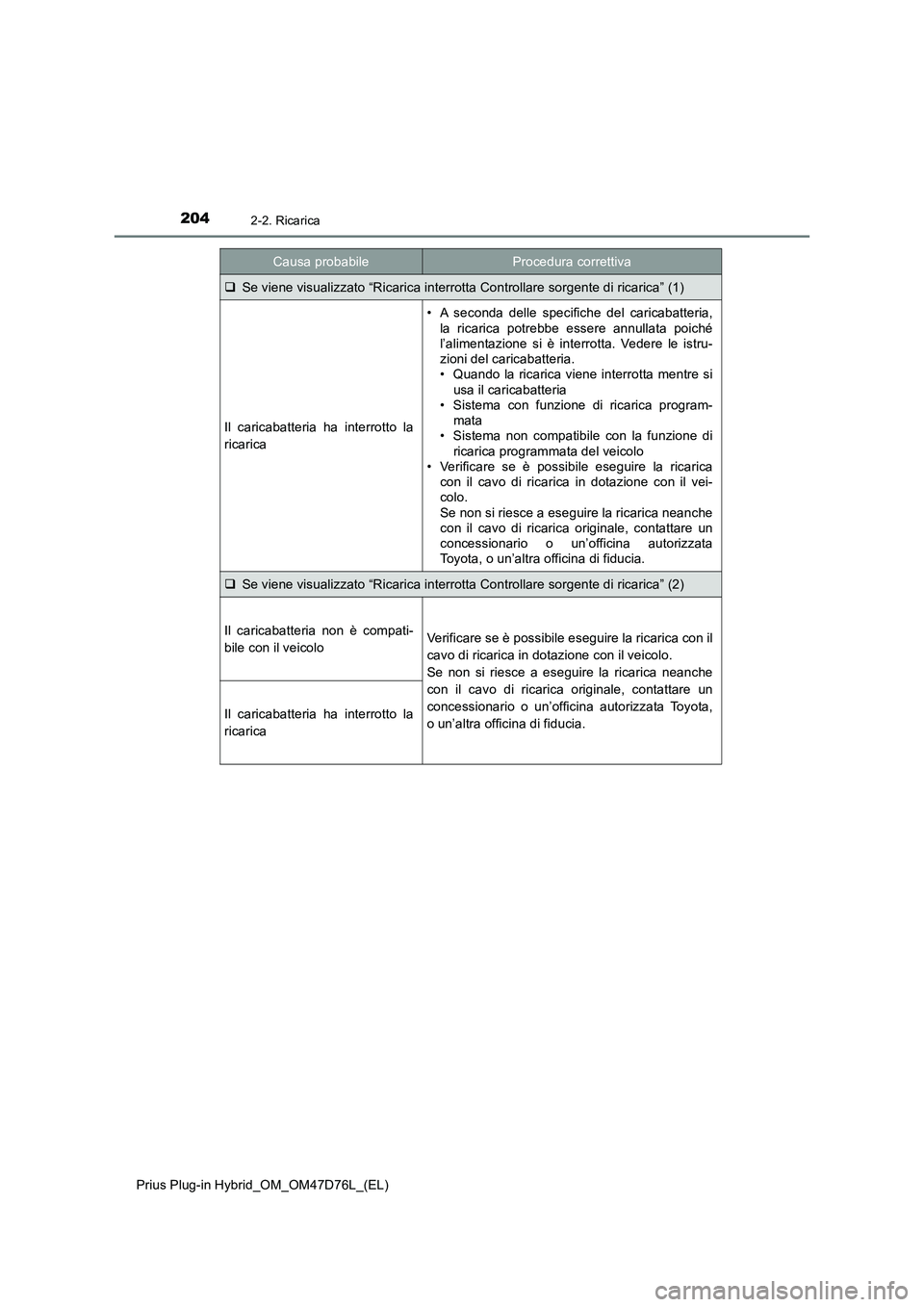

2042-2. Ricarica
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (1)
Il caricabatteria ha interrotto la
ricarica
• A seconda delle specifiche del caricabatteria,
la ricarica potrebbe essere annullata poiché
l’alimentazione si è interrotta. Vedere le istru-
zioni del caricabatteria.
• Quando la ricarica viene interrotta mentre si
usa il caricabatteria
• Sistema con funzione di ricarica program-
mata
• Sistema non compatibile con la funzione di
ricarica programmata del veicolo
• Verificare se è possibile eseguire la ricarica
con il cavo di ricarica in dotazione con il vei-
colo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (2)
Il caricabatteria non è compati-
bile con il veicoloVerificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota,
o un’altra officina di fiducia.
Il caricabatteria ha interrotto la
ricarica
Causa probabileProcedura correttiva

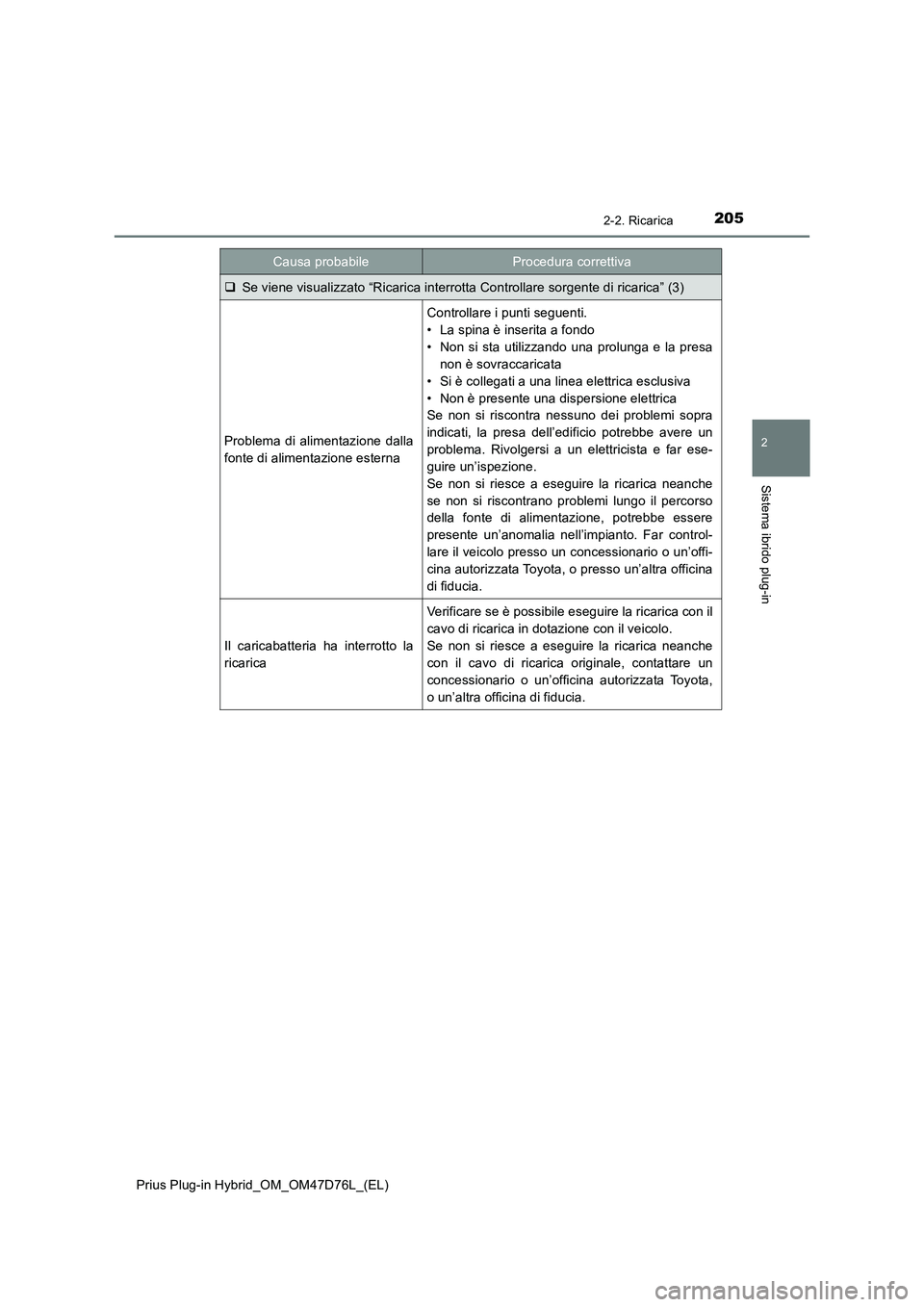

2052-2. Ricarica
2
Sistema ibrido plug-in
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Se viene visualizzato “Ricarica interrotta Controllare sorgente di ricarica” (3)
Problema di alimentazione dalla
fonte di alimentazione esterna
Controllare i punti seguenti.
• La spina è inserita a fondo
• Non si sta utilizzando una prolunga e la presa
non è sovraccaricata
• Si è collegati a una linea elettrica esclusiva
• Non è presente una dispersione elettrica
Se non si riscontra nessuno dei problemi sopra
indicati, la presa dell’edificio potrebbe avere un
problema. Rivolgersi a un elettricista e far ese-
guire un’ispezione.
Se non si riesce a eseguire la ricarica neanche
se non si riscontrano problemi lungo il percorso
della fonte di alimentazione, potrebbe essere
presente un’anomalia nell’impianto. Far control-
lare il veicolo presso un concessionario o un’offi-
cina autorizzata Toyota, o presso un’altra officina
di fiducia.
Il caricabatteria ha interrotto la
ricarica
Verificare se è possibile eseguire la ricarica con il
cavo di ricarica in dotazione con il veicolo.
Se non si riesce a eseguire la ricarica neanche
con il cavo di ricarica originale, contattare un
concessionario o un’officina autorizzata Toyota,
o un’altra officina di fiducia.
Causa probabileProcedura correttiva

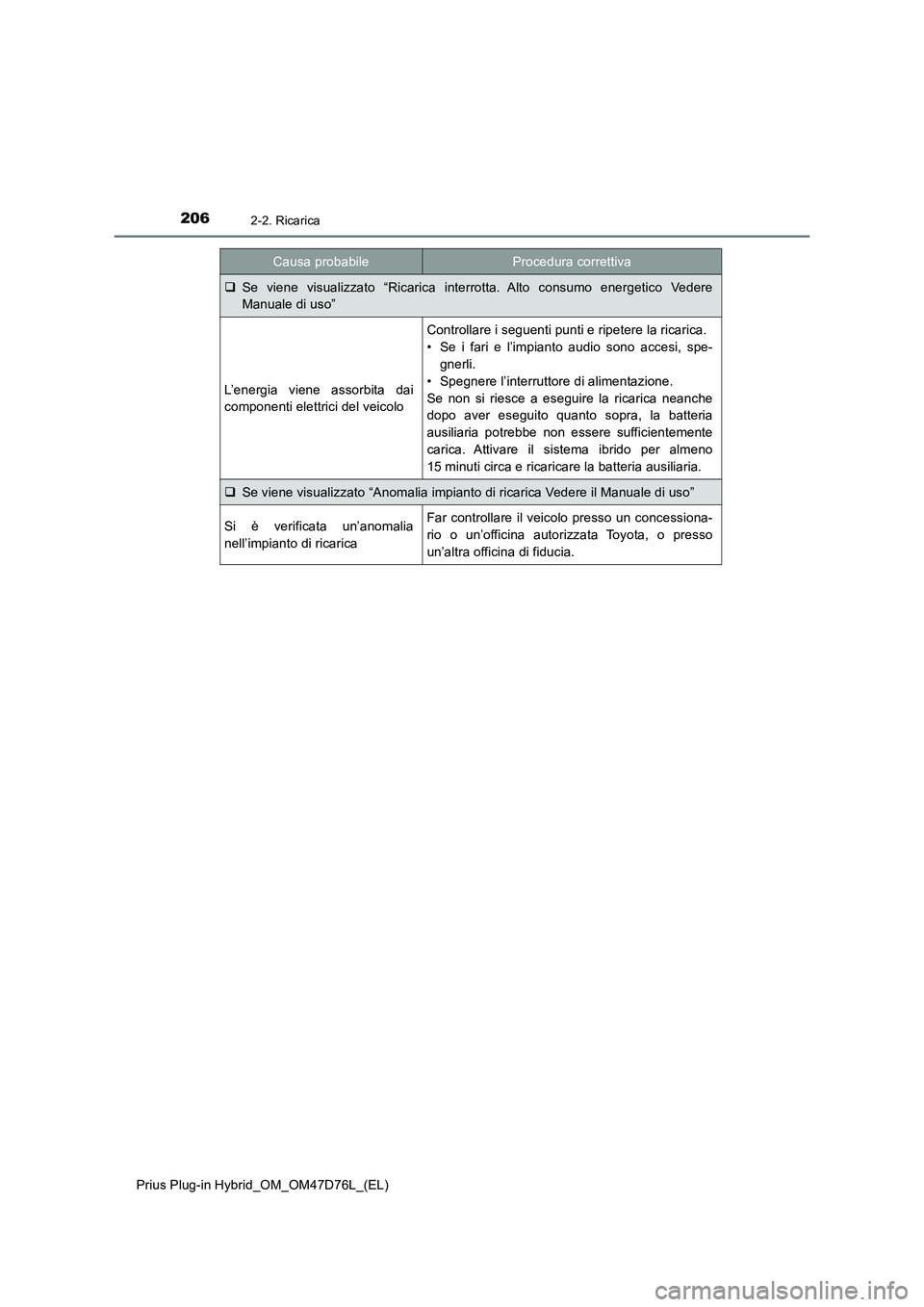

2062-2. Ricarica
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Se viene visualizzato “Ricarica interrotta. Alto consumo energetico Vedere
Manuale di uso”
L’energia viene assorbita dai
componenti elettrici del veicolo
Controllare i seguenti punti e ripetere la ricarica.
• Se i fari e l’impianto audio sono accesi, spe-
gnerli.
• Spegnere l’interruttore di alimentazione.
Se non si riesce a eseguire la ricarica neanche
dopo aver eseguito quanto sopra, la batteria
ausiliaria potrebbe non essere sufficientemente
carica. Attivare il sistema ibrido per almeno
15 minuti circa e ricaricare la batteria ausiliaria.
Se viene visualizzato “Anomalia impianto di ricarica Vedere il Manuale di uso”
Si è verificata un’anomalia
nell’impianto di ricaricaFar controllare il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Causa probabileProcedura correttiva

207
3Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)3. Quadro strumenti
Plancia strumenti..................... 208
Spie di allarme e di
avvertenza ............................ 218
Display principale .................... 226
Display multi-informazioni ....... 234
Head-up display ...................... 269
Schermata di monitoraggio
energetico/consumo
carburante............................. 276

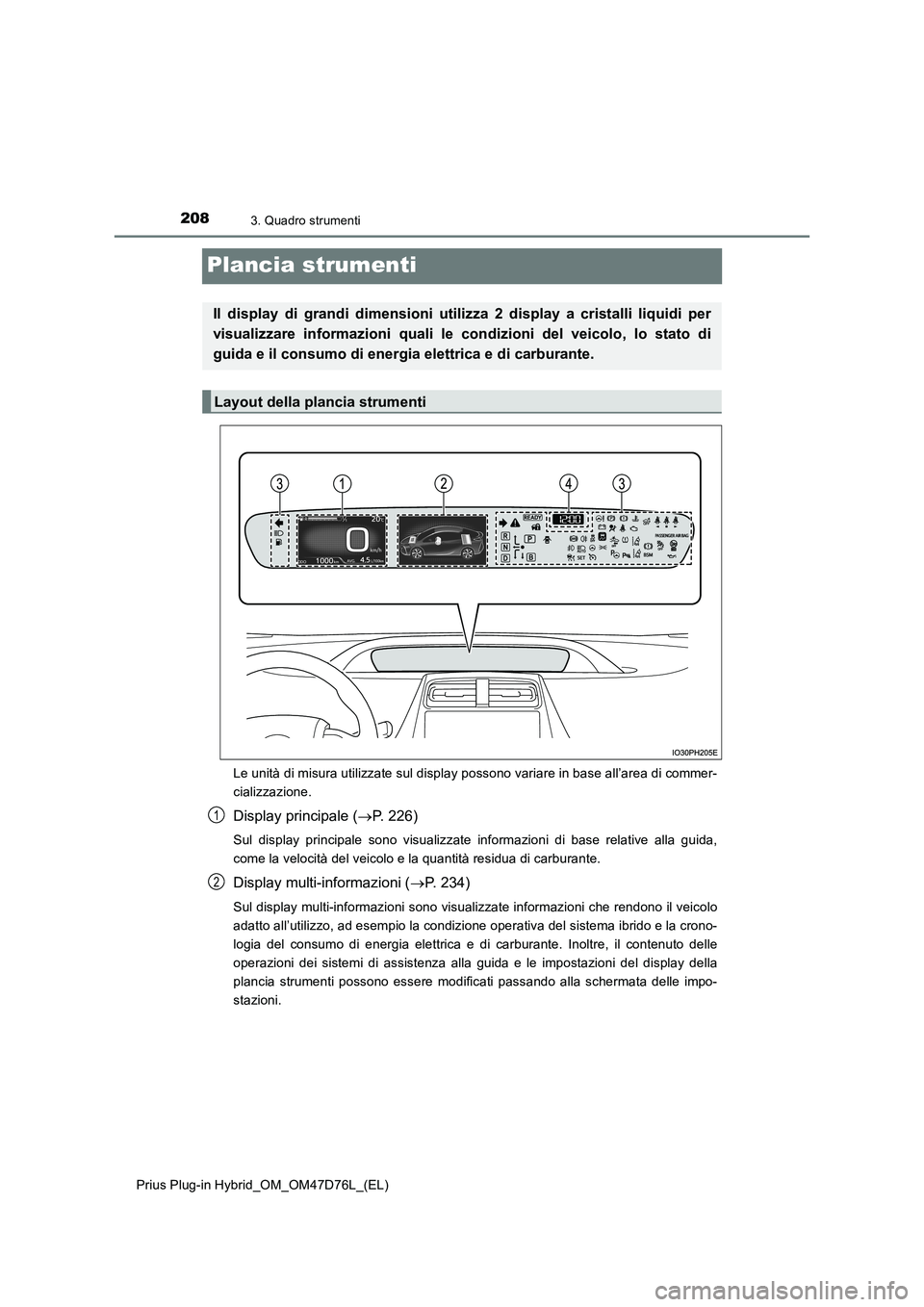

2083. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Plancia strumenti
Le unità di misura utilizzate sul display possono variare in base all’area di commer-
cializzazione.
Display principale (P. 226)
Sul display principale sono visualizzate informazioni di base relative alla guida,
come la velocità del veicolo e la quantità residua di carburante.
Display multi-informazioni (P. 234)
Sul display multi-informazioni sono visualizzate informazioni che rendono il veicolo
adatto all’utilizzo, ad esempio la condizione operativa del sistema ibrido e la crono-
logia del consumo di energia elettrica e di carburante. Inoltre, il contenuto delle
operazioni dei sistemi di assistenza alla guida e le impostazioni del display della
plancia strumenti possono essere modificati passando alla schermata delle impo-
stazioni.
Il display di grandi dimensioni utilizza 2 display a cristalli liquidi per
visualizzare informazioni quali le condizioni del veicolo, lo stato di
guida e il consumo di energia elettrica e di carburante.
Layout della plancia strumenti
1
2

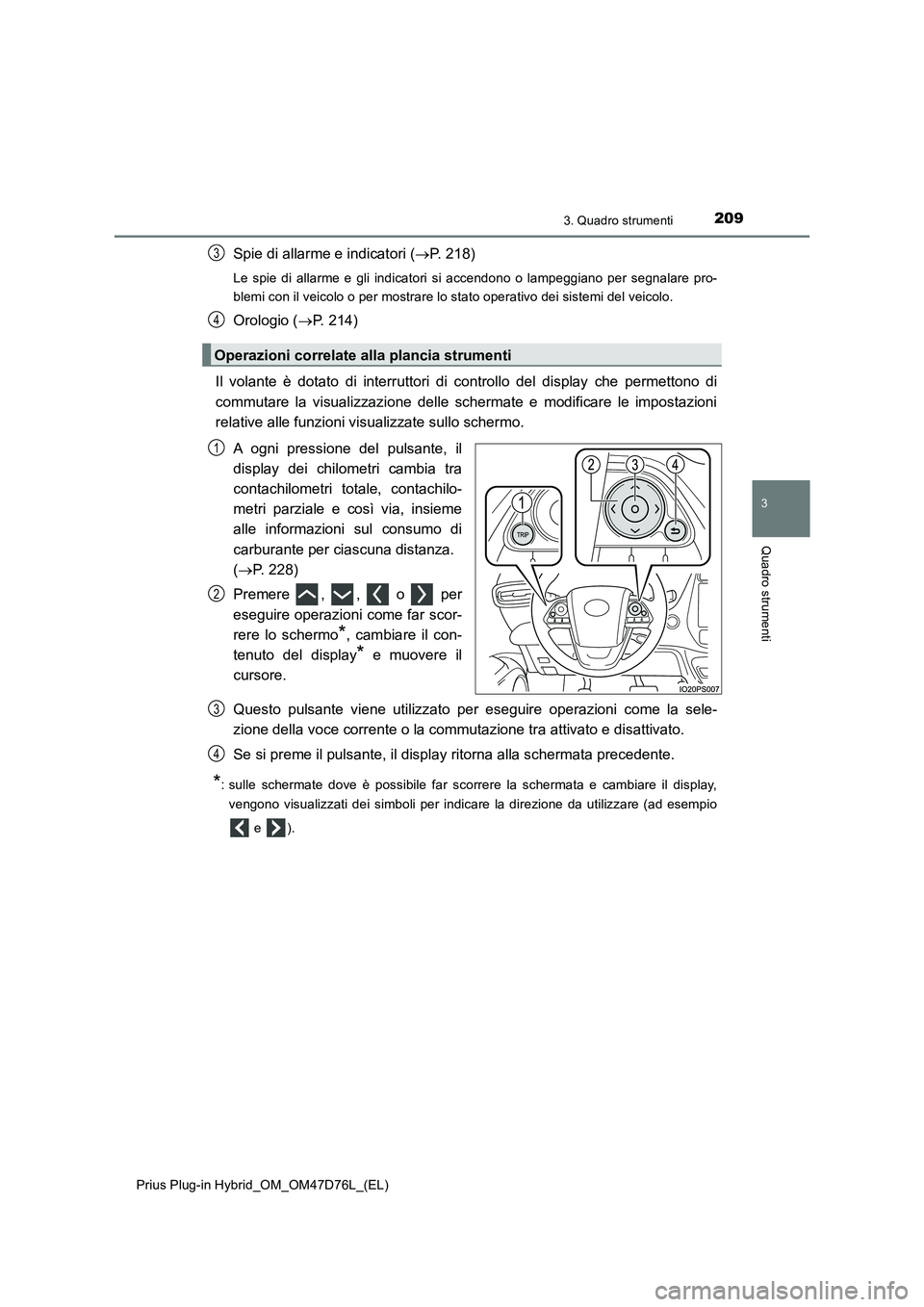

2093. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Spie di allarme e indicatori (P. 218)
Le spie di allarme e gli indicatori si accendono o lampeggiano per segnalare pro-
blemi con il veicolo o per mostrare lo stato operativo dei sistemi del veicolo.
Orologio (P. 214)
Il volante è dotato di interruttori di controllo del display che permettono di
commutare la visualizzazione delle schermate e modificare le impostazioni
relative alle funzioni visualizzate sullo schermo.
A ogni pressione del pulsante, il
display dei chilometri cambia tra
contachilometri totale, contachilo-
metri parziale e così via, insieme
alle informazioni sul consumo di
carburante per ciascuna distanza.
(P. 228)
Premere , , o per
eseguire operazioni come far scor-
rere lo schermo
*, cambiare il con-
tenuto del display
* e muovere il
cursore.
Questo pulsante viene utilizzato per eseguire operazioni come la sele-
zione della voce corrente o la commutazione tra attivato e disattivato.
Se si preme il pulsante, il display ritorna alla schermata precedente.
*: sulle schermate dove è possibile far scorrere la schermata e cambiare il display,
vengono visualizzati dei simboli per indicare la direzione da utilizzare (ad esempio
e ).
Operazioni correlate alla plancia strumenti
3
4
1
2
3
4

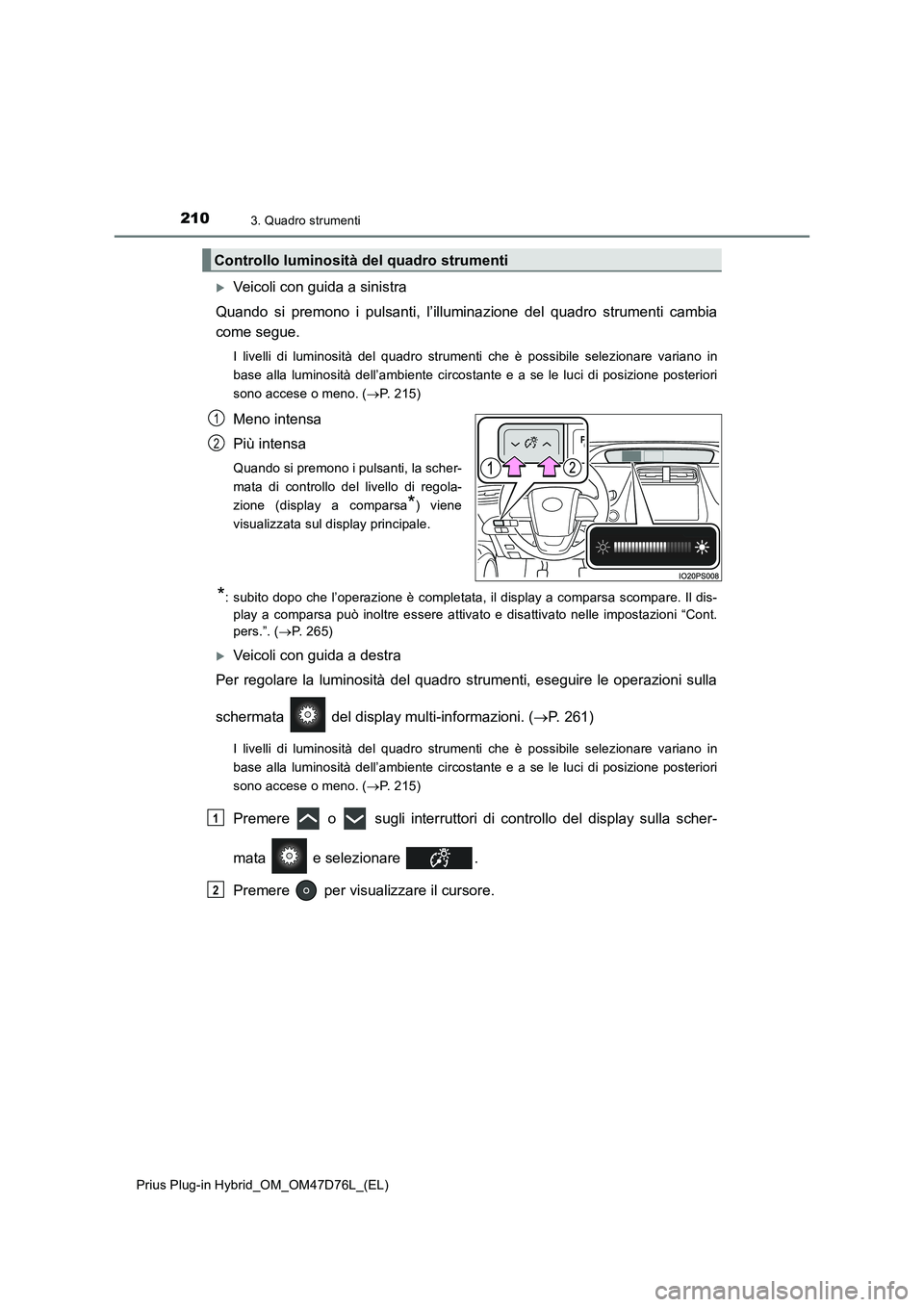

2103. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Veicoli con guida a sinistra
Quando si premono i pulsanti, l’illuminazione del quadro strumenti cambia
come segue.
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 215)
Meno intensa
Più intensa
Quando si premono i pulsanti, la scher-
mata di controllo del livello di regola-
zione (display a comparsa
*) viene
visualizzata sul display principale.
*: subito dopo che l’operazione è completata, il display a comparsa scompare. Il dis-
play a comparsa può inoltre essere attivato e disattivato nelle impostazioni “Cont.
pers.”. (P. 2 6 5 )
Veicoli con guida a destra
Per regolare la luminosità del quadro strumenti, eseguire le operazioni sulla
schermata del display multi-informazioni. (P. 261)
I livelli di luminosità del quadro strumenti che è possibile selezionare variano in
base alla luminosità dell’ambiente circostante e a se le luci di posizione posteriori
sono accese o meno. (P. 215)
Premere o sugli interruttori di controllo del display sulla scher-
mata e selezionare .
Premere per visualizzare il cursore.
Controllo luminosità del quadro strumenti
1
2
1
2
