TOYOTA PRIUS PLUG-IN HYBRID 2021 Manuale duso (in Italian)

2113. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

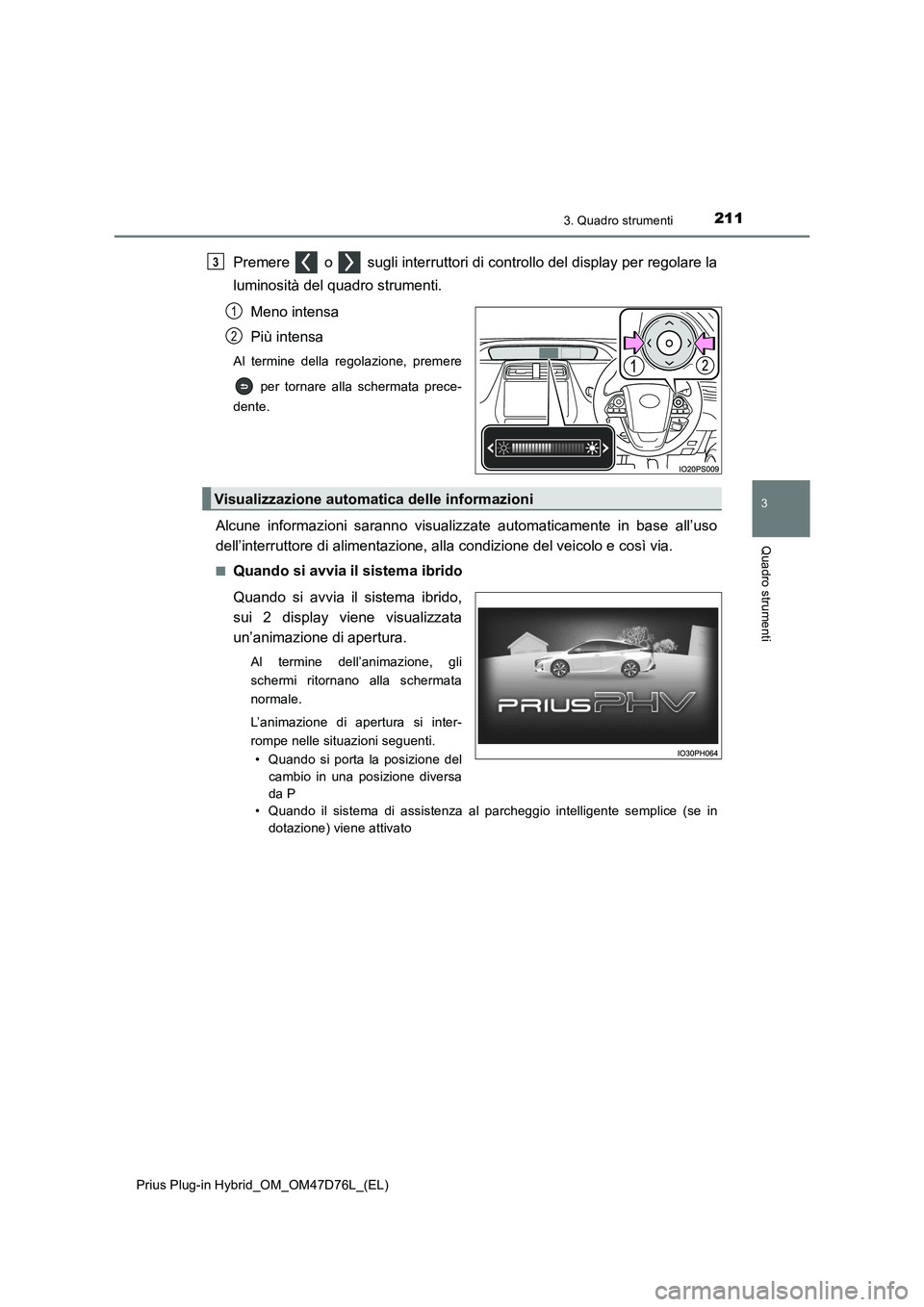

Premere o sugli interruttori di controllo del display per regolare la
luminosità del quadro strumenti.
Meno intensa
Più intensa
Al termine della regolazione, premere
per tornare alla schermata prece-
dente.
Alcune informazioni saranno visualizzate automaticamente in base all’uso
dell’interruttore di alimentazione, alla condizione del veicolo e così via.
■Quando si avvia il sistema ibrido
Quando si avvia il sistema ibrido,
sui 2 display viene visualizzata
un’animazione di apertura.
Al termine dell’animazione, gli
schermi ritornano alla schermata
normale.
L’animazione di apertura si inter-
rompe nelle situazioni seguenti.
• Quando si porta la posizione del
cambio in una posizione diversa
da P
• Quando il sistema di assistenza al parcheggio intelligente semplice (se in
dotazione) viene attivato
3
1
2
Visualizzazione automatica delle informazioni

2123. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Quando i sistemi di assistenza alla guida si attivano
Quando si utilizzano sistemi di assistenza alla guida, come il controllo radar
dinamico della velocità di crociera sull’intera gamma di velocità (P. 4 5 7 ) e
il sistema LTA (assistenza al tracciamento della corsia) (P. 435), le infor-
mazioni di ciascun sistema appaiono automaticamente sul display multi-
informazioni in base alla situazione.
Per informazioni sulle informazioni visualizzate e sul contenuto del display, fare
riferimento alla pagina esplicativa di ciascun sistema.
■
Quando sono presenti informazioni da segnalare sul veicolo
Quando una posizione del cambio viene selezionata per errore o si verifica
un problema in uno dei sistemi del veicolo, viene visualizzato un messag-
gio (o un’immagine) di allarme sul display multi-informazioni.
Quando viene visualizzato un messaggio di allarme, seguire le istruzioni visua-
lizzate sul display. (P. 725)
■
Quando l’interruttore di alimentazione viene spento (veicoli con sen-
sore anti-intrusione)
La schermata di selezione attiva-
zione/disattivazione del sensore
anti-intrusione viene visualizzata
sul display multi-informazioni.
(P. 91)
■Quando si spegne il sistema ibrido
●Quando il sistema ibrido viene arrestato, sul display multi-informazioni
viene visualizzata la schermata “Fine” (per circa 30 secondi
*1).
Mentre è visualizzata la schermata “Fine”, le seguenti informazioni pos-
sono essere visualizzate premendo , , o sugli interrut-
tori di controllo del display.

2133. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

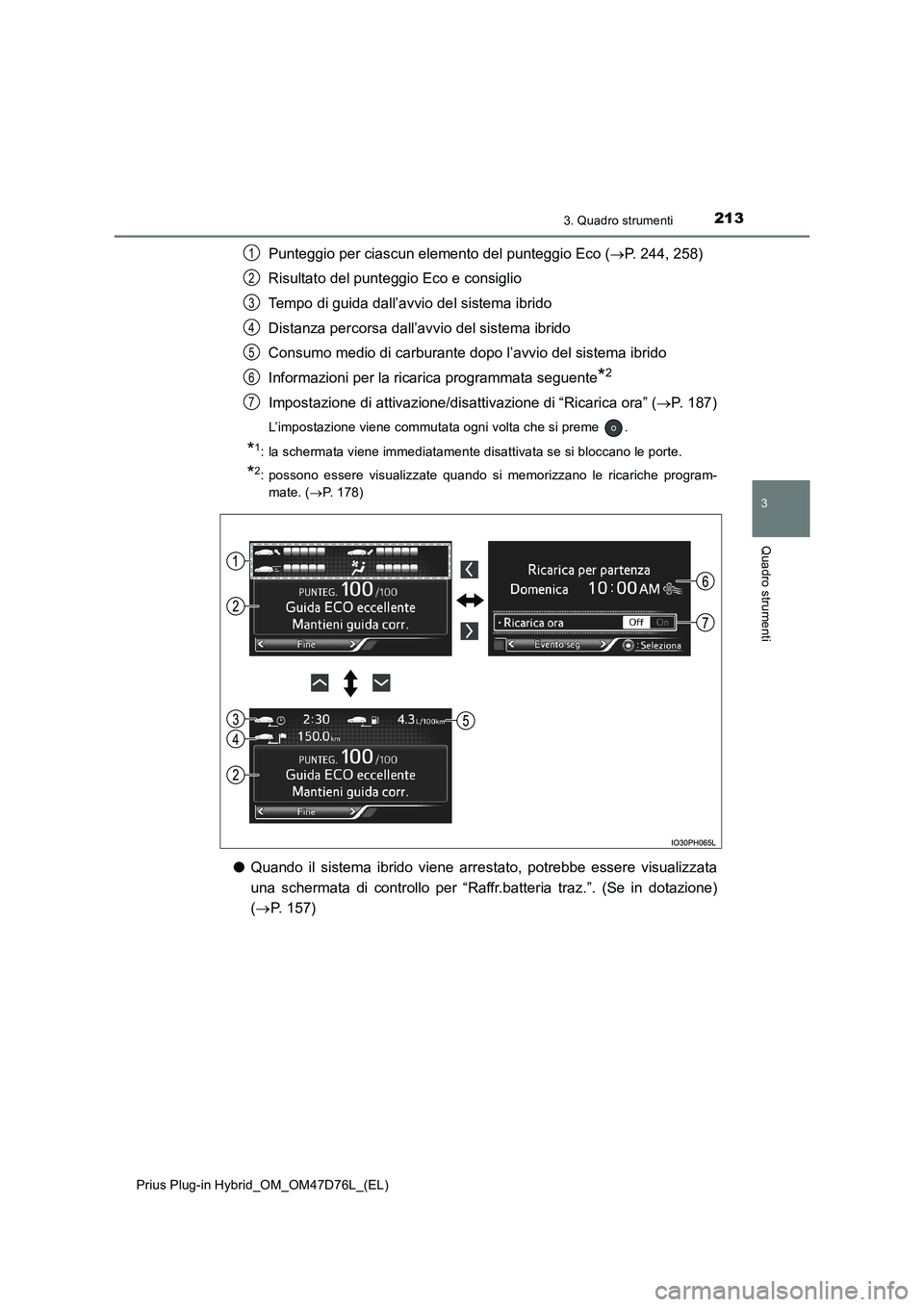

Punteggio per ciascun elemento del punteggio Eco (P. 244, 258)
Risultato del punteggio Eco e consiglio
Tempo di guida dall’avvio del sistema ibrido
Distanza percorsa dall’avvio del sistema ibrido
Consumo medio di carburante dopo l’avvio del sistema ibrido
Informazioni per la ricarica programmata seguente
*2
Impostazione di attivazione/disattivazione di “Ricarica ora” (P. 1 8 7 )
L’impostazione viene commutata ogni volta che si preme .
*1: la schermata viene immediatamente disattivata se si bloccano le porte.
*2: possono essere visualizzate quando si memorizzano le ricariche program-
mate. (P. 178)
●Quando il sistema ibrido viene arrestato, potrebbe essere visualizzata
una schermata di controllo per “Raffr.batteria traz.”. (Se in dotazione)
(P. 157)
1
2
3
4
5
6
7

2143. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

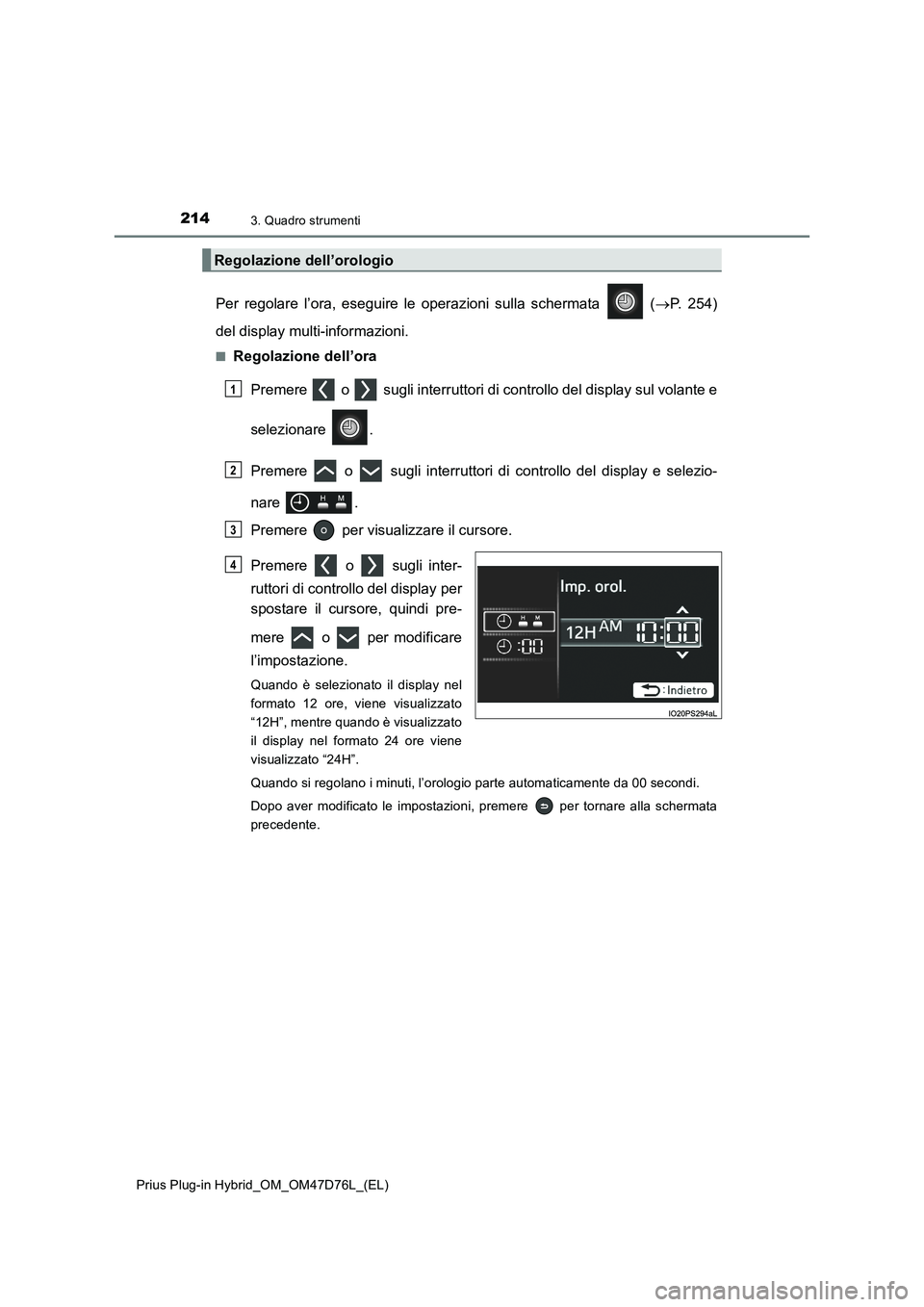

Per regolare l’ora, eseguire le operazioni sulla schermata (P. 254)
del display multi-informazioni.
■Regolazione dell’ora
Premere o sugli interruttori di controllo del display sul volante e
selezionare .
Premere o sugli interruttori di controllo del display e selezio-
nare .
Premere per visualizzare il cursore.
Premere o sugli inter-
ruttori di controllo del display per
spostare il cursore, quindi pre-
mere o per modificare
l’impostazione.
Quando è selezionato il display nel
formato 12 ore, viene visualizzato
“12H”, mentre quando è visualizzato
il display nel formato 24 ore viene
visualizzato “24H”.
Quando si regolano i minuti, l’orologio parte automaticamente da 00 secondi.
Dopo aver modificato le impostazioni, premere per tornare alla schermata
precedente.
Regolazione dell’orologio
1
2
3
4

2153. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)■
Azzeramento del display dei minuti
Premere o sugli interruttori di controllo del display sul volante e
selezionare .
Premere o sugli inter-
ruttori di controllo del display e
selezionare .
Premere .
Il display dei minuti passa a “00”.*
*
: ad es. da 1:00 a 1:29  1:00
da 1:30 a 1:59  2:00
■Gli indicatori e il display si accendono quando
L’interruttore di alimentazione è in modalità ON.
■Regolazione della luminosità del quadro strumenti (P. 210)
●I livelli di luminosità che è possibile selezionare variano in base alla luminosità
dell’ambiente circostante e a se le luci di posizione posteriori sono accese o meno,
come illustrato nella seguente tabella.
*: i 22 livelli di luminosità sono visualizzati nella schermata di impostazione. Tuttavia,
se si seleziona un livello diverso dal 1° (il più scuro), verrà impostato il livello di
luminosità più elevata. Se si seleziona un livello diverso dal 1° o dal 22°, quando si
accendono le luci di posizione posteriori in un luogo buio, verrà selezionato il livello
di luminosità definito per il quadro strumenti.
●Se le luci di posizione posteriori sono accese in un luogo buio, la luce del quadro
strumenti si attenua. Tuttavia, quando la luminosità del quadro strumenti è impostata
sul livello minimo o massimo (1° o 22° livello di luminosità del quadro strumenti),
anche se le luci di posizione posteriori sono accese la luce del quadro strumenti non
si attenuerà.
1
2
3
Le luci di posizione poste-
riori sono spenteLe luci di posizione poste-
riori sono accese
In un luogo luminoso2 livelli*2 livelli*
In un luogo buio22 livelli

2163. Quadro strumenti

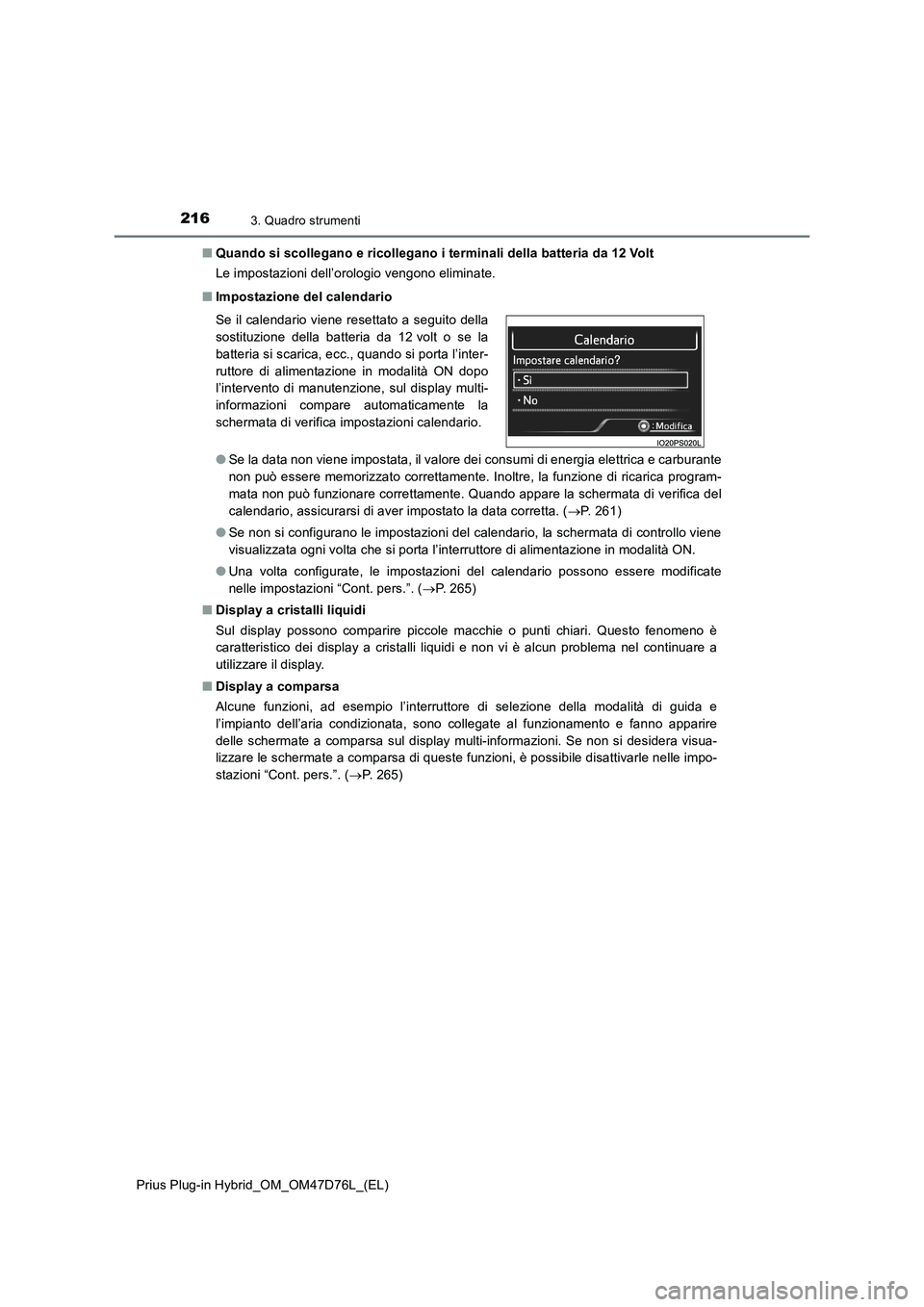

Prius Plug-in Hybrid_OM_OM47D76L_(EL)■Quando si scollegano e ricollegano i terminali della batteria da 12 Volt
Le impostazioni dell’orologio vengono eliminate.
■Impostazione del calendario
●Se la data non viene impostata, il valore dei consumi di energia elettrica e carburante
non può essere memorizzato correttamente. Inoltre, la funzione di ricarica program-
mata non può funzionare correttamente. Quando appare la schermata di verifica del
calendario, assicurarsi di aver impostato la data corretta. (P. 261)
●Se non si configurano le impostazioni del calendario, la schermata di controllo viene
visualizzata ogni volta che si porta l’interruttore di alimentazione in modalità ON.
●Una volta configurate, le impostazioni del calendario possono essere modificate
nelle impostazioni “Cont. pers.”. (P. 265)
■Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare a
utilizzare il display.
■Display a comparsa
Alcune funzioni, ad esempio l’interruttore di selezione della modalità di guida e
l’impianto dell’aria condizionata, sono collegate al funzionamento e fanno apparire
delle schermate a comparsa sul display multi-informazioni. Se non si desidera visua-
lizzare le schermate a comparsa di queste funzioni, è possibile disattivarle nelle impo-
stazioni “Cont. pers.”. (P. 265) Se il calendario viene resettato a seguito della
sostituzione della batteria da 12 volt o se la
batteria si scarica, ecc., quando si porta l’inter-
ruttore di alimentazione in modalità ON dopo
l’intervento di manutenzione, sul display multi-
informazioni compare automaticamente la
schermata di verifica impostazioni calendario.

2173. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

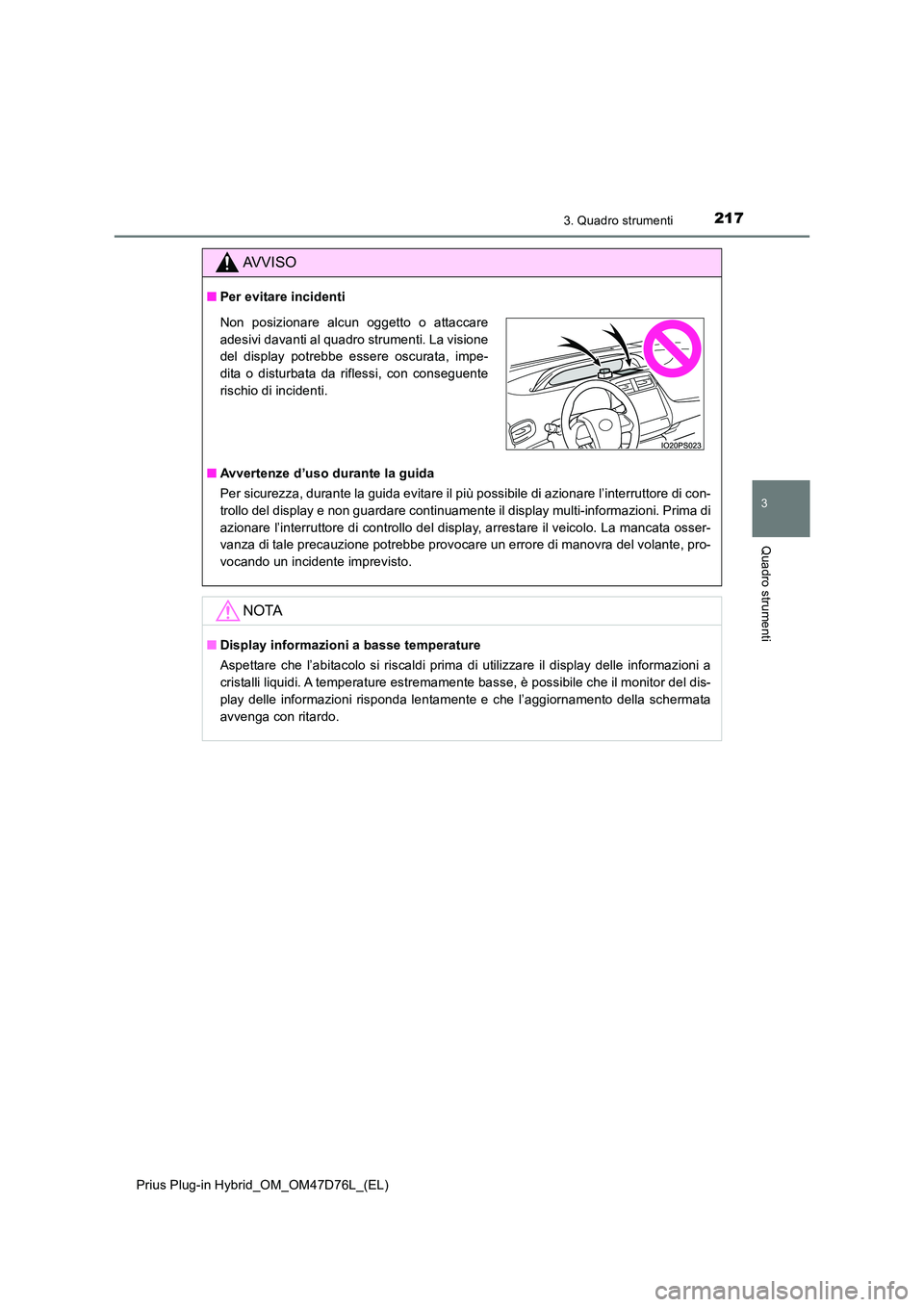

AVVISO
■Per evitare incidenti
■ Avvertenze d’uso durante la guida
Per sicurezza, durante la guida evitare il più possibile di azionare l’interruttore di con-
trollo del display e non guardare continuamente il display multi-informazioni. Prima di
azionare l’interruttore di controllo del display, arrestare il veicolo. La mancata osser-
vanza di tale precauzione potrebbe provocare un errore di manovra del volante, pro-
vocando un incidente imprevisto.
NOTA
■ Display informazioni a basse temperature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display delle informazioni a
cristalli liquidi. A temperature estremamente basse, è possibile che il monitor del dis-
play delle informazioni risponda lentamente e che l’aggiornamento della schermata
avvenga con ritardo.
Non posizionare alcun oggetto o attaccare
adesivi davanti al quadro strumenti. La visione
del display potrebbe essere oscurata, impe-
dita o disturbata da riflessi, con conseguente
rischio di incidenti.

2183. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

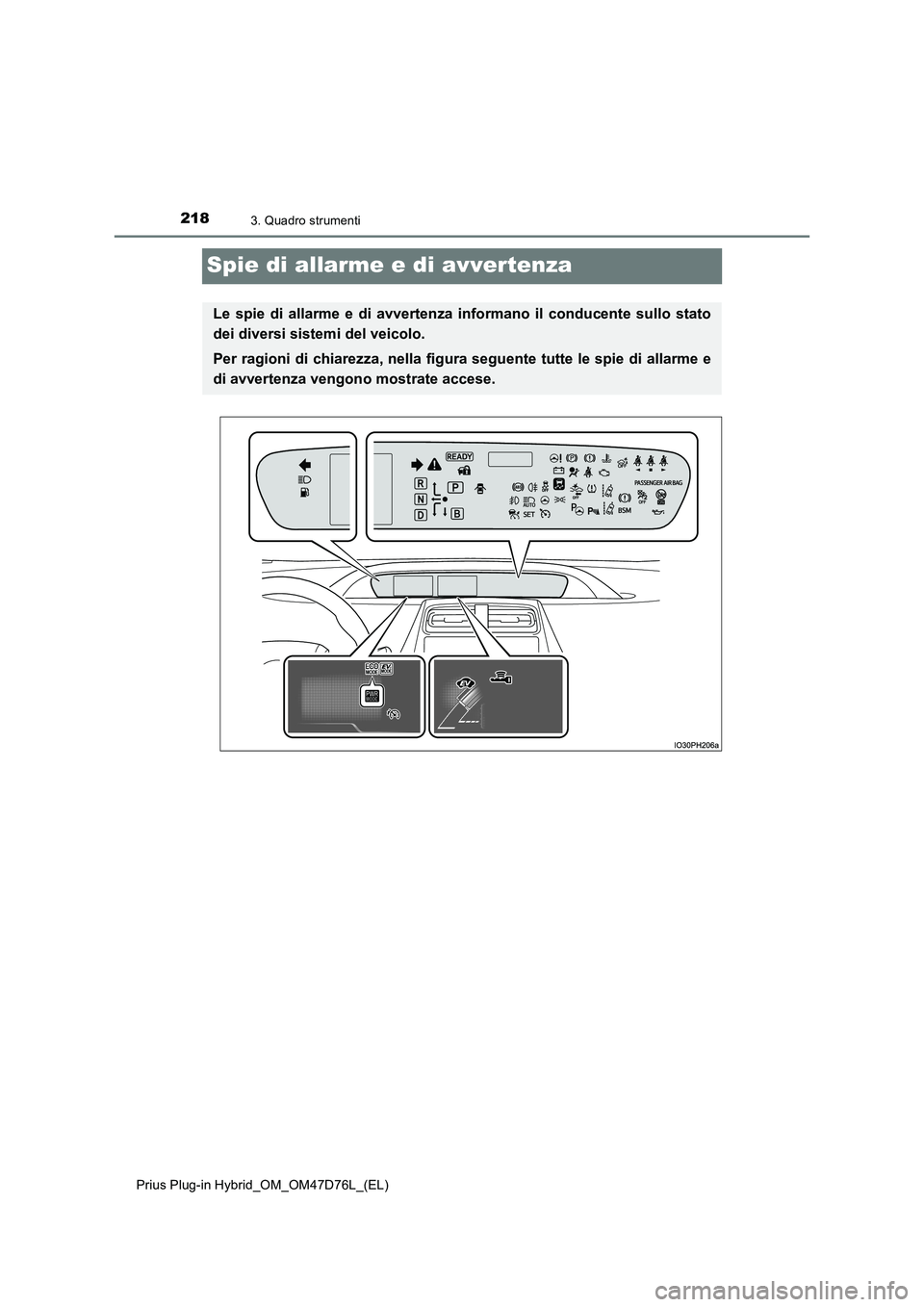

Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza informano il conducente sullo stato
dei diversi sistemi del veicolo.
Per ragioni di chiarezza, nella figura seguente tutte le spie di allarme e
di avvertenza vengono mostrate accese.

2193. Quadro strumenti
3
Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

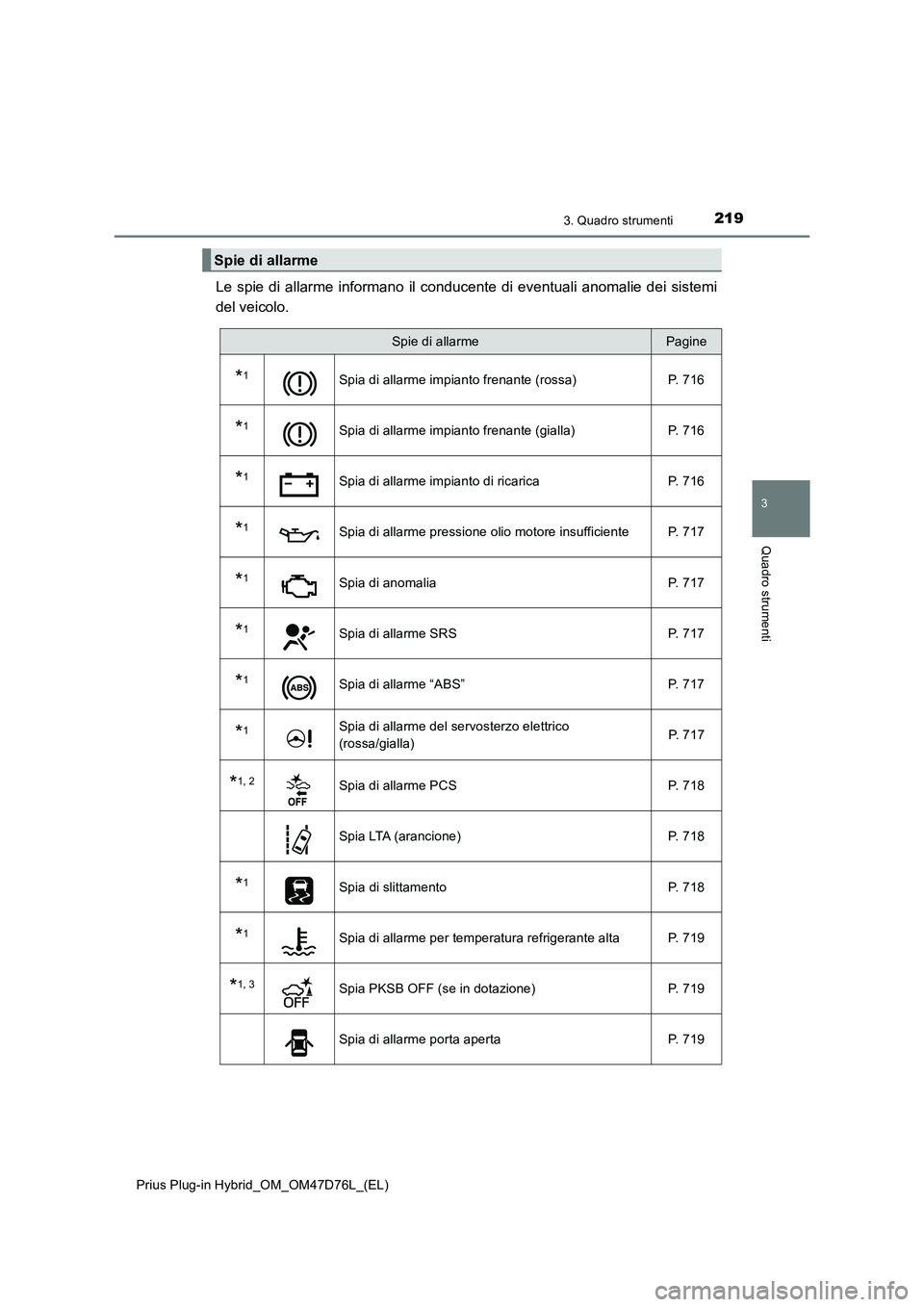

Le spie di allarme informano il conducente di eventuali anomalie dei sistemi
del veicolo.
Spie di allarme
Spie di allarmePagine
*1Spia di allarme impianto frenante (rossa) P. 716
*1Spia di allarme impianto frenante (gialla) P. 716
*1Spia di allarme impianto di ricarica P. 716
*1Spia di allarme pressione olio motore insufficiente P. 717
*1Spia di anomalia P. 717
*1Spia di allarme SRS P. 717
*1Spia di allarme “ABS” P. 717
*1Spia di allarme del servosterzo elettrico
(rossa/gialla) P. 7 1 7
*1, 2Spia di allarme PCS P. 718
Spia LTA (arancione) P. 718
*1Spia di slittamento P. 718
*1Spia di allarme per temperatura refrigerante alta P. 719
*1, 3Spia PKSB OFF (se in dotazione) P. 719
Spia di allarme porta aperta P. 719

2203. Quadro strumenti
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

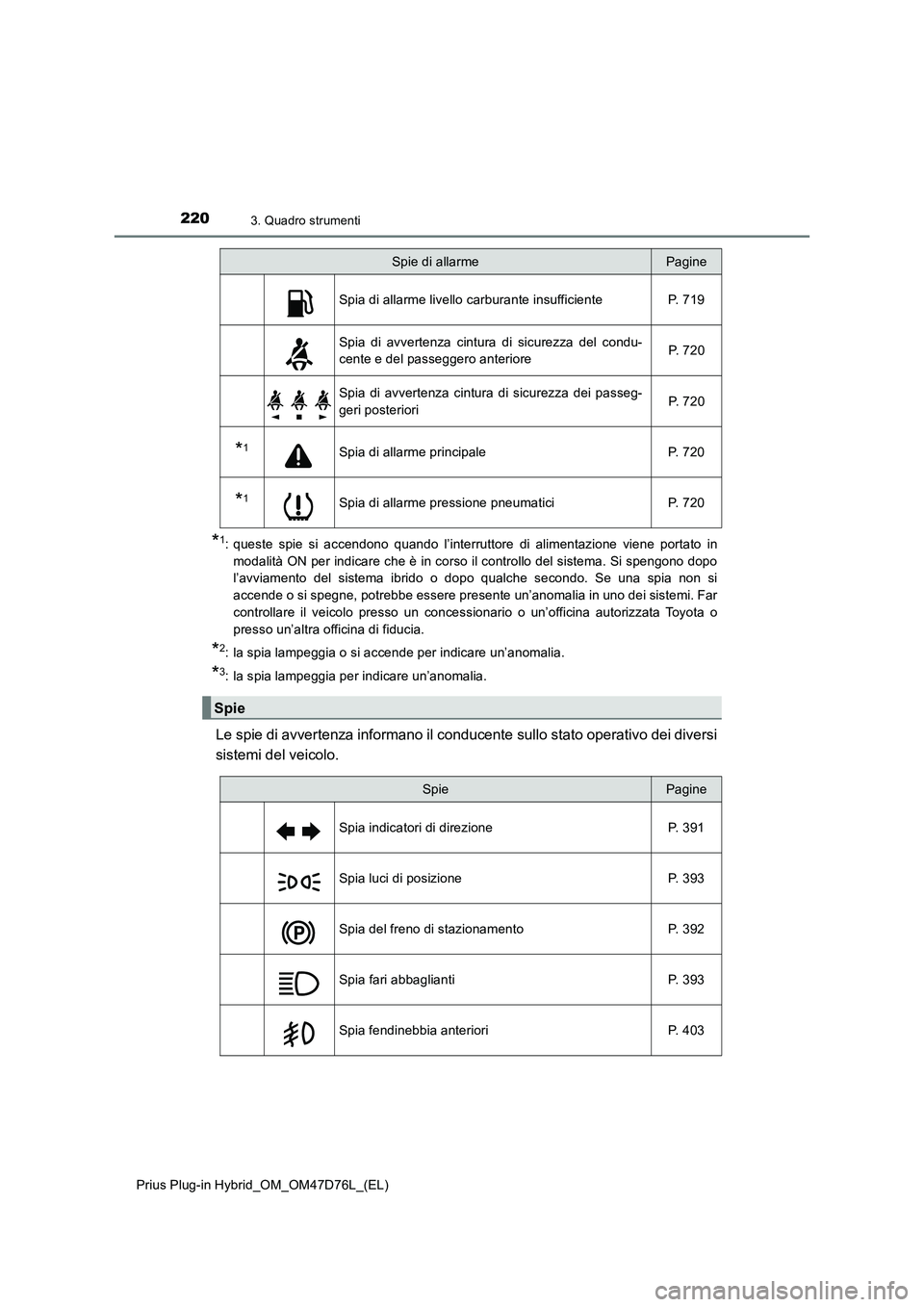

*1: queste spie si accendono quando l’interruttore di alimentazione viene portato in
modalità ON per indicare che è in corso il controllo del sistema. Si spengono dopo
l’avviamento del sistema ibrido o dopo qualche secondo. Se una spia non si
accende o si spegne, potrebbe essere presente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un concessionario o un’officina autorizzata Toyota o
presso un’altra officina di fiducia.
*2: la spia lampeggia o si accende per indicare un’anomalia.
*3: la spia lampeggia per indicare un’anomalia.
Le spie di avvertenza informano il conducente sullo stato operativo dei diversi
sistemi del veicolo.
Spia di allarme livello carburante insufficiente P. 719
Spia di avvertenza cintura di sicurezza del condu-
cente e del passeggero anterioreP. 7 2 0
Spia di avvertenza cintura di sicurezza dei passeg-
geri posterioriP. 7 2 0
*1Spia di allarme principale P. 720
*1Spia di allarme pressione pneumatici P. 720
Spie
Spie di allarmePagine
SpiePagine
Spia indicatori di direzione P. 391
Spia luci di posizione P. 393
Spia del freno di stazionamento P. 392
Spia fari abbaglianti P. 393
Spia fendinebbia anteriori P. 403
