TOYOTA PRIUS PLUG-IN HYBRID 2021 Manuale duso (in Italian)

7118-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

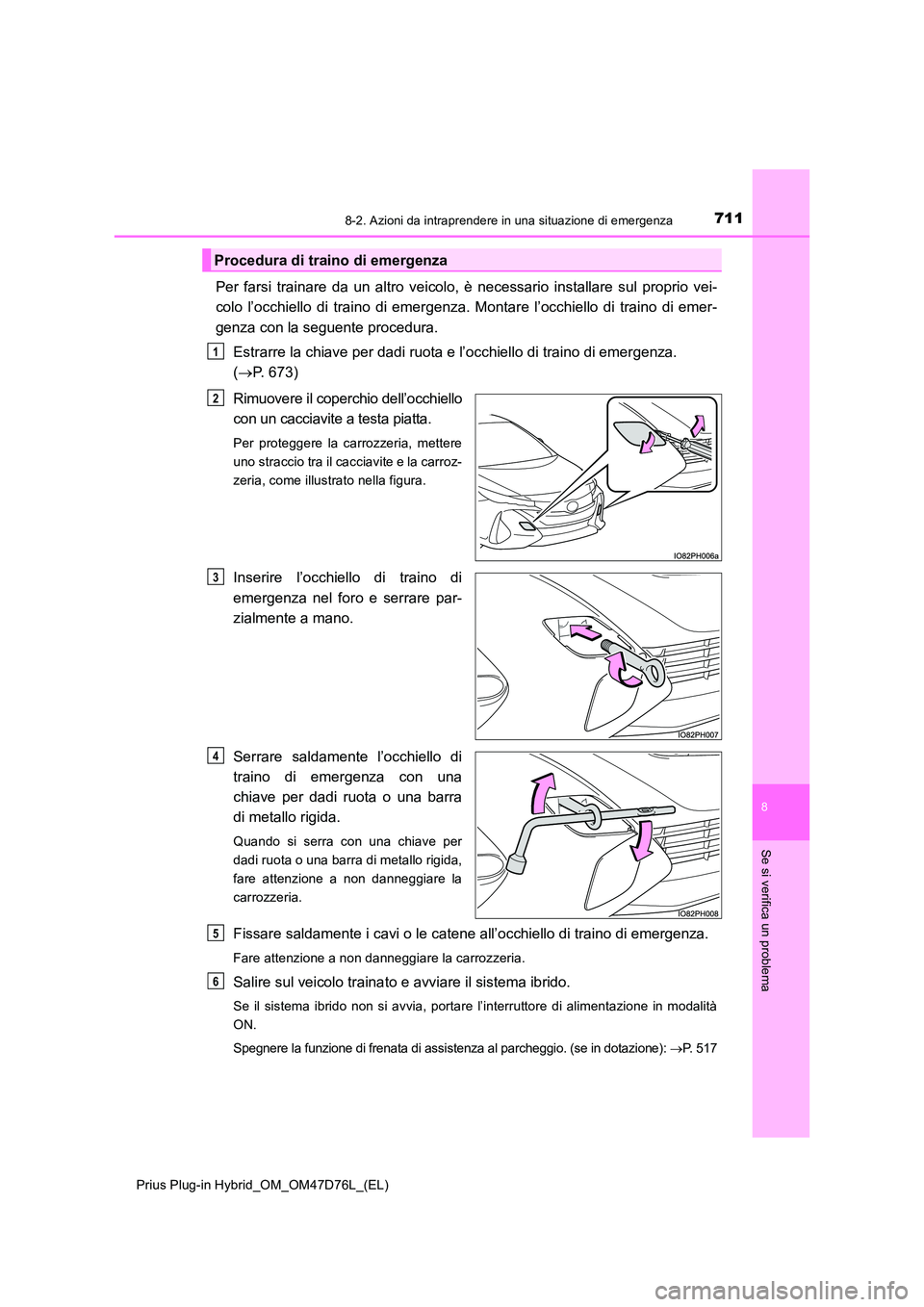

Per farsi trainare da un altro veicolo, è necessario installare sul proprio vei-
colo l’occhiello di traino di emergenza. Montare l’occhiello di traino di emer-
genza con la seguente procedura.
Estrarre la chiave per dadi ruota e l’occhiello di traino di emergenza.
( P. 673)
Rimuovere il coperchio dell’occhiello
con un cacciavite a testa piatta.
Per proteggere la carrozzeria, mettere
uno straccio tra il cacciavite e la carroz-
zeria, come illustrato nella figura.
Inserire l’occhiello di traino di
emergenza nel foro e serrare par-
zialmente a mano.
Serrare saldamente l’occhiello di
traino di emergenza con una
chiave per dadi ruota o una barra
di metallo rigida.
Quando si serra con una chiave per
dadi ruota o una barra di metallo rigida,
fare attenzione a non danneggiare la
carrozzeria.
Fissare saldamente i cavi o le catene all’occhiello di traino di emergenza.
Fare attenzione a non danneggiare la carrozzeria.
Salire sul veicolo trainato e avviare il sistema ibrido.
Se il sistema ibrido non si avvia, portare l’interruttore di alimentazione in modalità
ON.
Spegnere la funzione di frenata di assistenza al parcheggio. (se in dotazione): P. 5 1 7
Procedura di traino di emergenza
1
2
3
4
5
6

7128-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

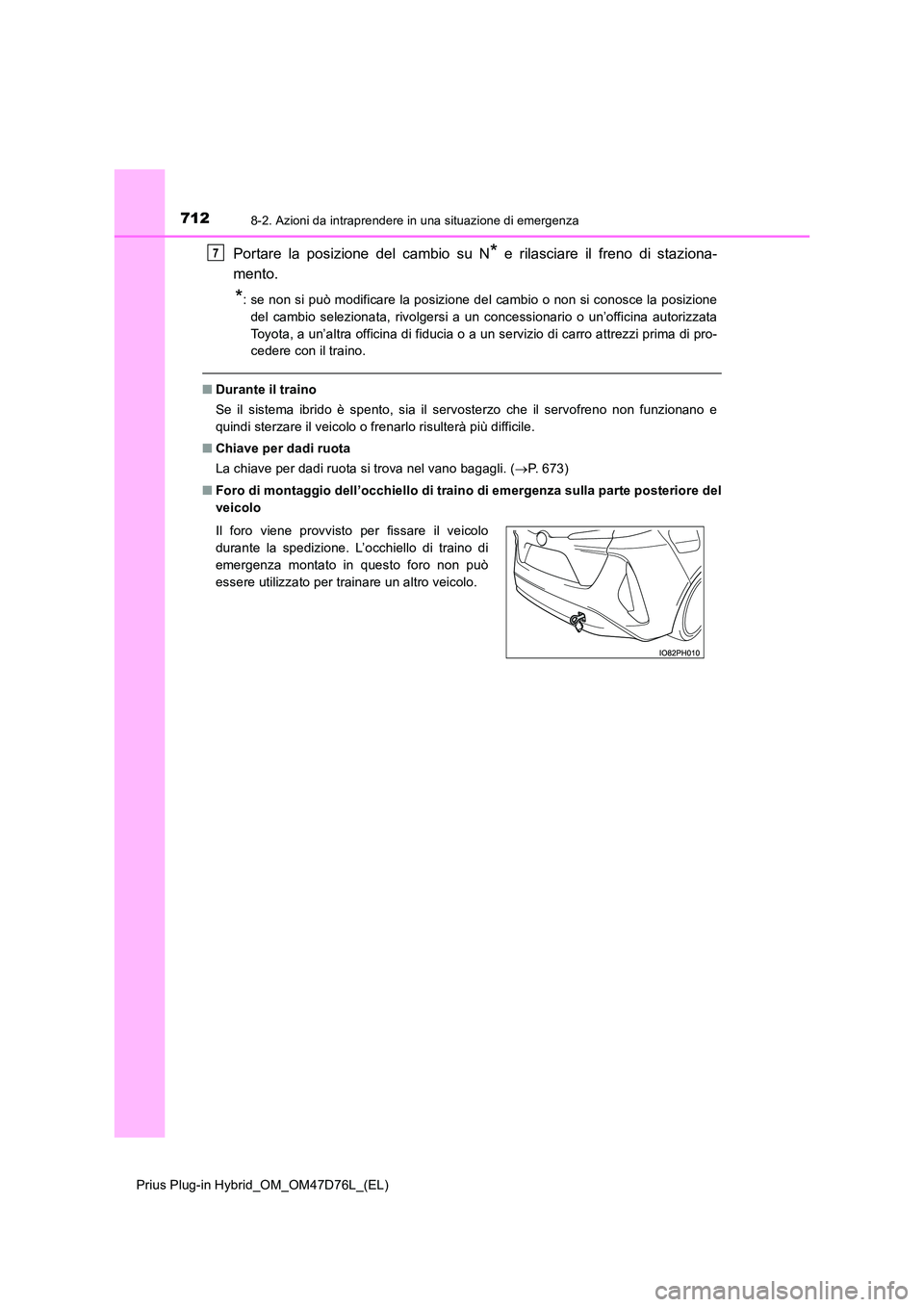

Portare la posizione del cambio su N* e rilasciare il freno di staziona-
mento.
*: se non si può modificare la posizione del cambio o non si conosce la posizione
del cambio selezionata, rivolgersi a un concessionario o un’officina autorizzata
Toyota, a un’altra officina di fiducia o a un servizio di carro attrezzi prima di pro-
cedere con il traino.
■ Durante il traino
Se il sistema ibrido è spento, sia il servosterzo che il servofreno non funzionano e
quindi sterzare il veicolo o frenarlo risulterà più difficile.
■ Chiave per dadi ruota
La chiave per dadi ruota si trova nel vano bagagli. ( P. 673)
■ Foro di montaggio dell’occhiello di traino di emergenza sulla parte posteriore del
veicolo
Il foro viene provvisto per fissare il veicolo
durante la spedizione. L’occhiello di traino di
emergenza montato in questo foro non può
essere utilizzato per trainare un altro veicolo.
7

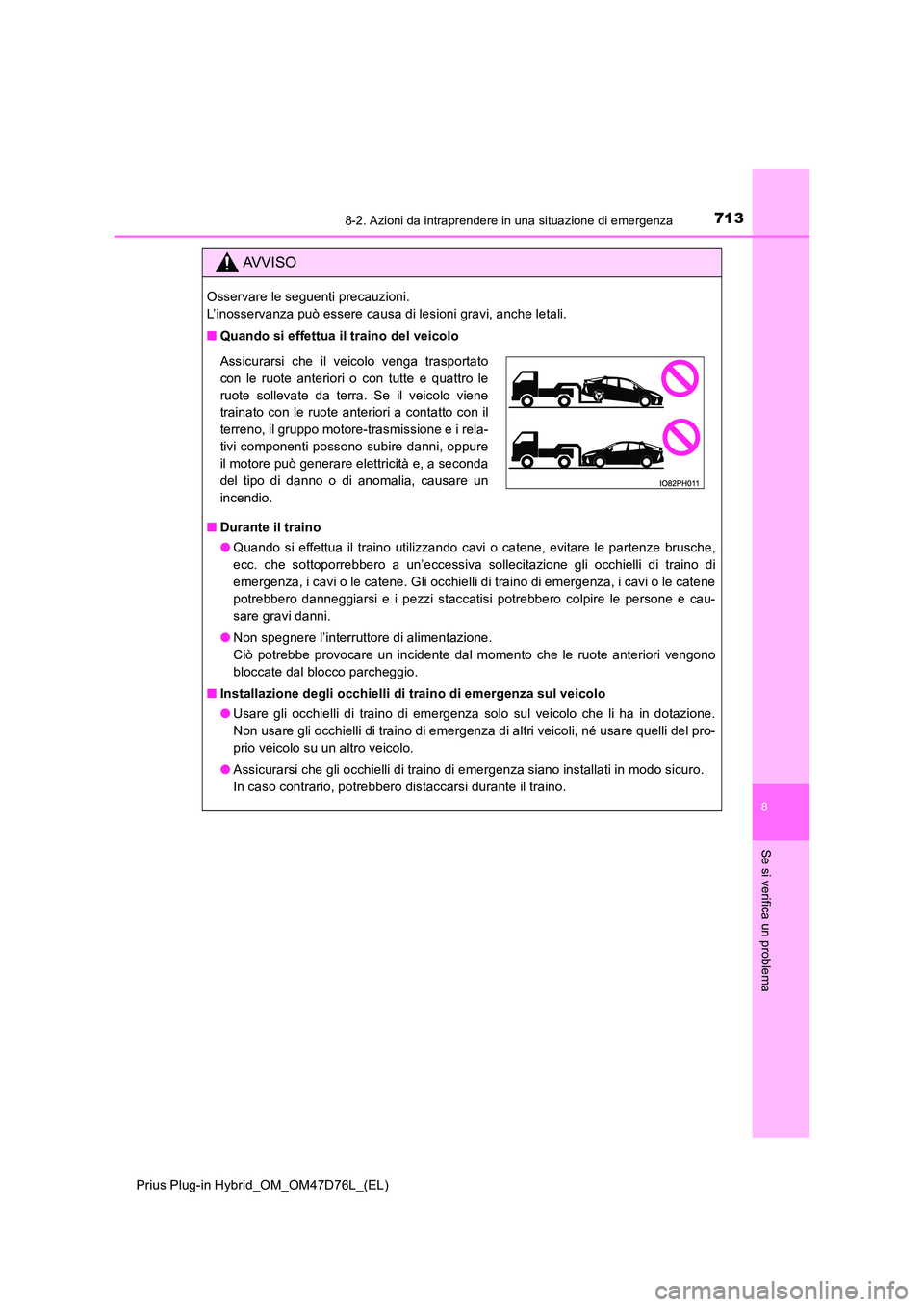

7138-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
■ Quando si effettua il traino del veicolo
■ Durante il traino
● Quando si effettua il traino utilizzando cavi o catene, evitare le partenze brusche,
ecc. che sottoporrebbero a un’eccessiva sollecitazione gli occhielli di traino di
emergenza, i cavi o le catene. Gli occhielli di traino di emergenza, i cavi o le catene
potrebbero danneggiarsi e i pezzi staccatisi potrebbero colpire le persone e cau-
sare gravi danni.
● Non spegnere l’interruttore di alimentazione.
Ciò potrebbe provocare un incidente dal momento che le ruote anteriori vengono
bloccate dal blocco parcheggio.
■ Installazione degli occhielli di traino di emergenza sul veicolo
● Usare gli occhielli di traino di emergenza solo sul veicolo che li ha in dotazione.
Non usare gli occhielli di traino di emergenza di altri veicoli, né usare quelli del pro-
prio veicolo su un altro veicolo.
● Assicurarsi che gli occhielli di traino di emergenza siano installati in modo sicuro.
In caso contrario, potrebbero distaccarsi durante il traino.
Assicurarsi che il veicolo venga trasportato
con le ruote anteriori o con tutte e quattro le
ruote sollevate da terra. Se il veicolo viene
trainato con le ruote anteriori a contatto con il
terreno, il gruppo motore-trasmissione e i rela-
tivi componenti possono subire danni, oppure
il motore può generare elettricità e, a seconda
del tipo di danno o di anomalia, causare un
incendio.

7148-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

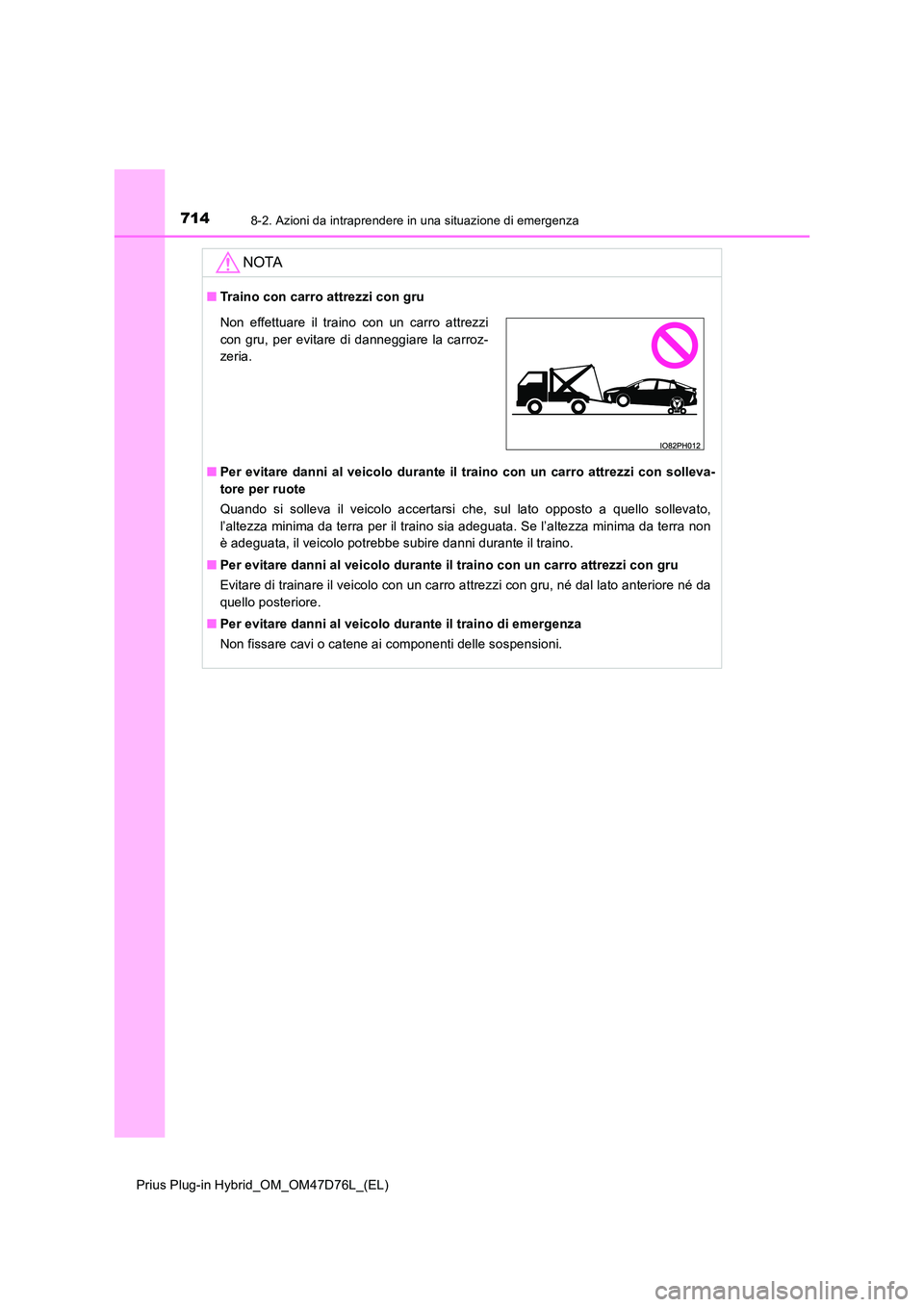

NOTA
■Traino con carro attrezzi con gru
■ Per evitare danni al veicolo durante il traino con un carro attrezzi con solleva-
tore per ruote
Quando si solleva il veicolo accertarsi che, sul lato opposto a quello sollevato,
l’altezza minima da terra per il traino sia adeguata. Se l’altezza minima da terra non
è adeguata, il veicolo potrebbe subire danni durante il traino.
■ Per evitare danni al veicolo durante il traino con un carro attrezzi con gru
Evitare di trainare il veicolo con un carro attrezzi con gru, né dal lato anteriore né da
quello posteriore.
■ Per evitare danni al veicolo durante il traino di emergenza
Non fissare cavi o catene ai componenti delle sospensioni.
Non effettuare il traino con un carro attrezzi
con gru, per evitare di danneggiare la carroz-
zeria.

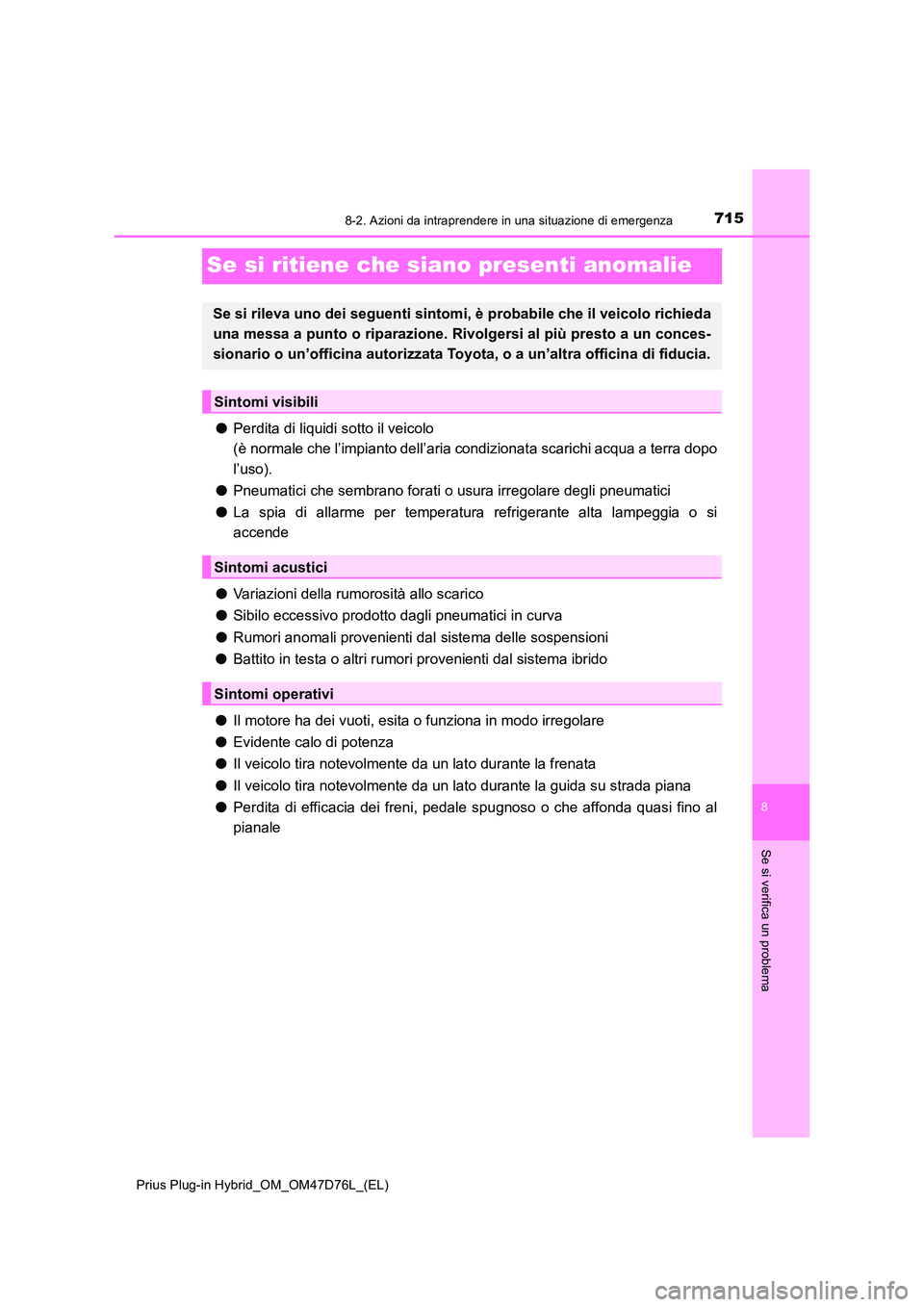

7158-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema
Se si ritiene che siano presenti anomalie
●Perdita di liquidi sotto il veicolo
(è normale che l’impianto dell’aria condizionata scarichi acqua a terra dopo
l’uso).
● Pneumatici che sembrano forati o usura irregolare degli pneumatici
● La spia di allarme per temperatura refrigerante alta lampeggia o si
accende
● Variazioni della rumorosità allo scarico
● Sibilo eccessivo prodotto dagli pneumatici in curva
● Rumori anomali provenienti dal sistema delle sospensioni
● Battito in testa o altri rumori provenienti dal sistema ibrido
● Il motore ha dei vuoti, esita o funziona in modo irregolare
● Evidente calo di potenza
● Il veicolo tira notevolmente da un lato durante la frenata
● Il veicolo tira notevolmente da un lato durante la guida su strada piana
● Perdita di efficacia dei freni, pedale spugnoso o che affonda quasi fino al
pianale
Se si rileva uno dei seguenti sintomi, è probabile che il veicolo richieda
una messa a punto o riparazione. Rivolgersi al più presto a un conces-
sionario o un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Sintomi visibili
Sintomi acustici
Sintomi operativi

7168-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)

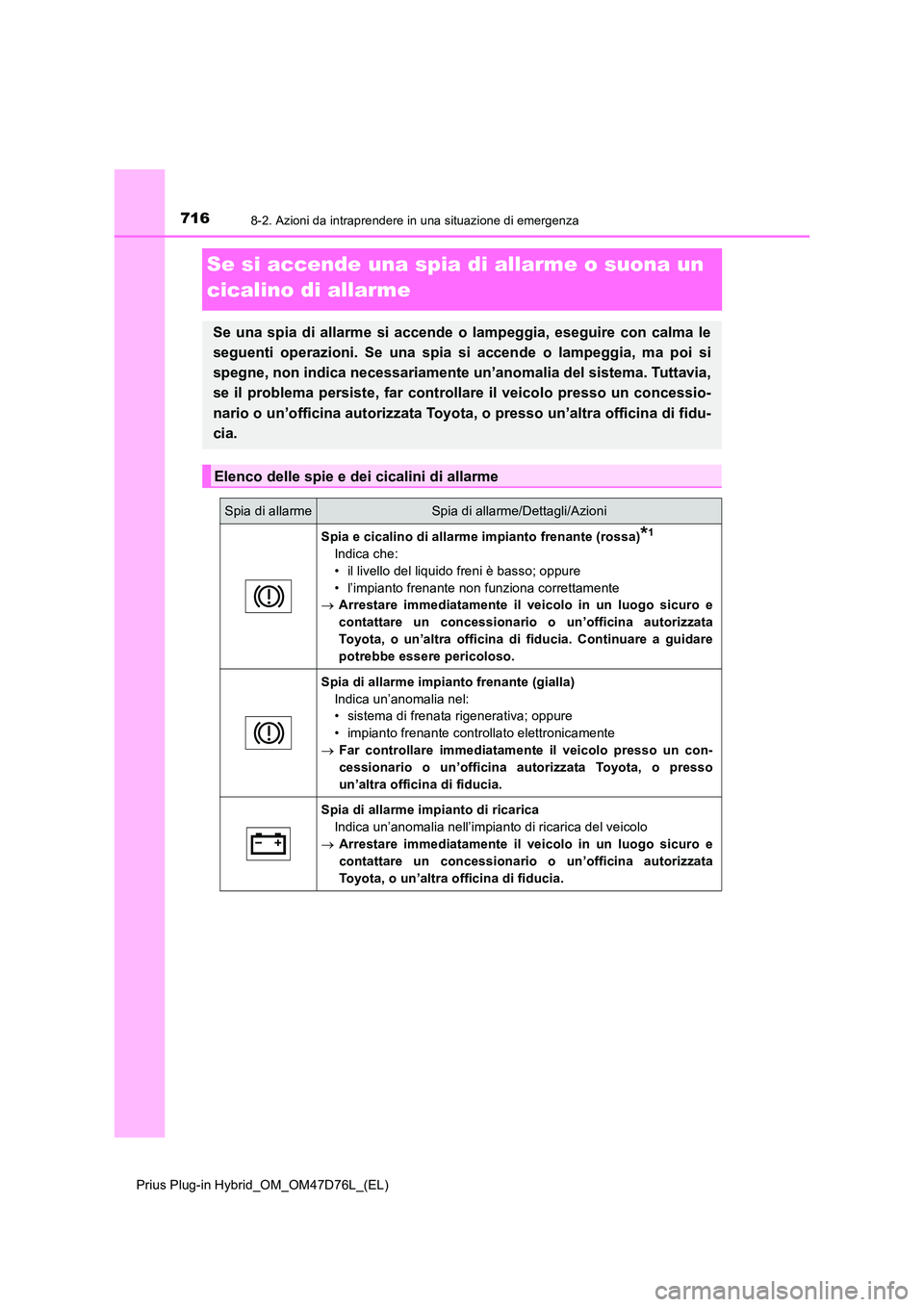

Se si accende una spia di allarme o suona un
cicalino di allarme
Se una spia di allarme si accende o lampeggia, eseguire con calma le
seguenti operazioni. Se una spia si accende o lampeggia, ma poi si
spegne, non indica necessariamente un’anomalia del sistema. Tuttavia,
se il problema persiste, far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso un’altra officina di fidu-
cia.
Elenco delle spie e dei cicalini di allarme
Spia di allarmeSpia di allarme/Dettagli/Azioni
Spia e cicalino di allarme impianto frenante (rossa)*1
Indica che:
• il livello del liquido freni è basso; oppure
• l’impianto frenante non funziona correttamente
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia. Continuare a guidare
potrebbe essere pericoloso.
Spia di allarme impianto frenante (gialla)
Indica un’anomalia nel:
• sistema di frenata rigenerativa; oppure
• impianto frenante controllato elettronicamente
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme impianto di ricarica
Indica un’anomalia nell’impianto di ricarica del veicolo
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.

7178-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

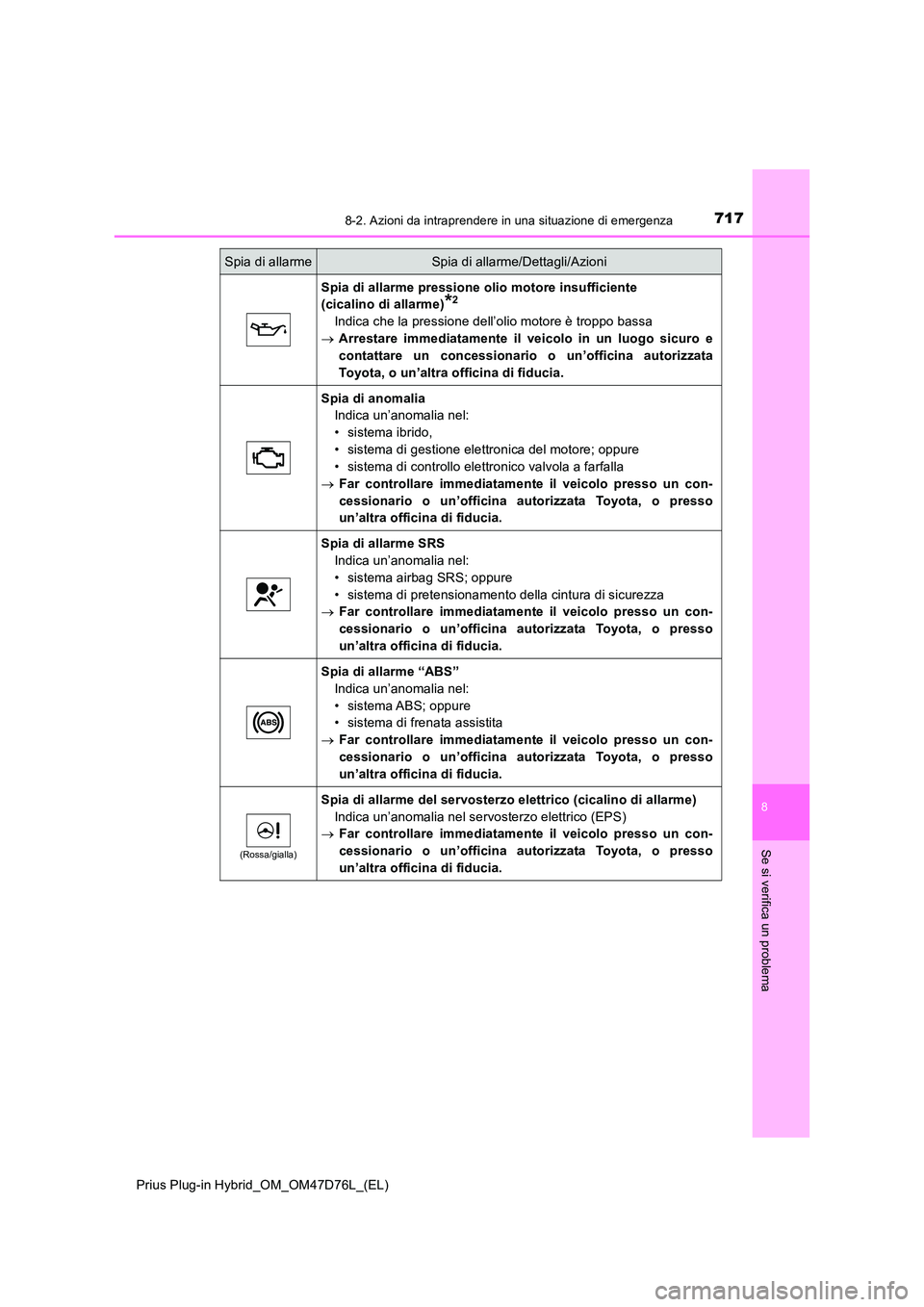

Spia di allarme pressione olio motore insufficiente
(cicalino di allarme)*2
Indica che la pressione dell’olio motore è troppo bassa
 Arrestare immediatamente il veicolo in un luogo sicuro e
contattare un concessionario o un’officina autorizzata
Toyota, o un’altra officina di fiducia.
Spia di anomalia
Indica un’anomalia nel:
• sistema ibrido,
• sistema di gestione elettronica del motore; oppure
• sistema di controllo elettronico valvola a farfalla
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme SRS
Indica un’anomalia nel:
• sistema airbag SRS; oppure
• sistema di pretensionamento della cintura di sicurezza
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarme “ABS”
Indica un’anomalia nel:
• sistema ABS; oppure
• sistema di frenata assistita
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
(Rossa/gialla)
Spia di allarme del servosterzo elettrico (cicalino di allarme)
Indica un’anomalia nel servosterzo elettrico (EPS)
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Spia di allarmeSpia di allarme/Dettagli/Azioni

7188-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
(Lampeggia o si accende)

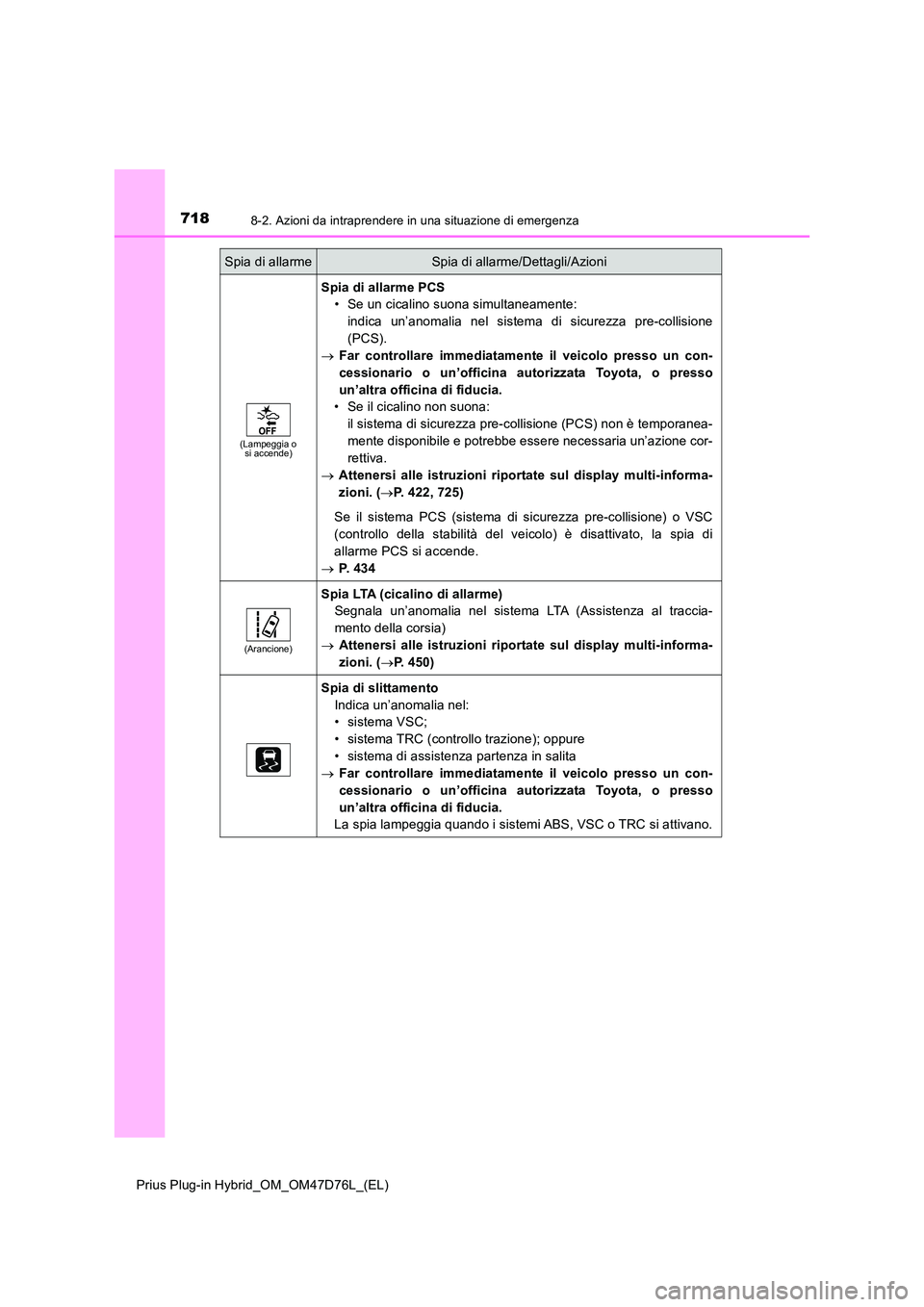

Spia di allarme PCS
• Se un cicalino suona simultaneamente:
indica un’anomalia nel sistema di sicurezza pre-collisione
(PCS).
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
• Se il cicalino non suona:
il sistema di sicurezza pre-collisione (PCS) non è temporanea-
mente disponibile e potrebbe essere necessaria un’azione cor-
rettiva.
 Attenersi alle istruzioni riportate sul display multi-informa-
zioni. ( P. 422, 725)
Se il sistema PCS (sistema di sicurezza pre-collisione) o VSC
(controllo della stabilità del veicolo) è disattivato, la spia di
allarme PCS si accende.
 P. 4 3 4
(Arancione)
Spia LTA (cicalino di allarme)
Segnala un’anomalia nel sistema LTA (Assistenza al traccia-
mento della corsia)
 Attenersi alle istruzioni riportate sul display multi-informa-
zioni. ( P. 450)
Spia di slittamento
Indica un’anomalia nel:
• sistema VSC;
• sistema TRC (controllo trazione); oppure
• sistema di assistenza partenza in salita
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
La spia lampeggia quando i sistemi ABS, VSC o TRC si attivano.
Spia di allarmeSpia di allarme/Dettagli/Azioni

7198-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
8
Se si verifica un problema

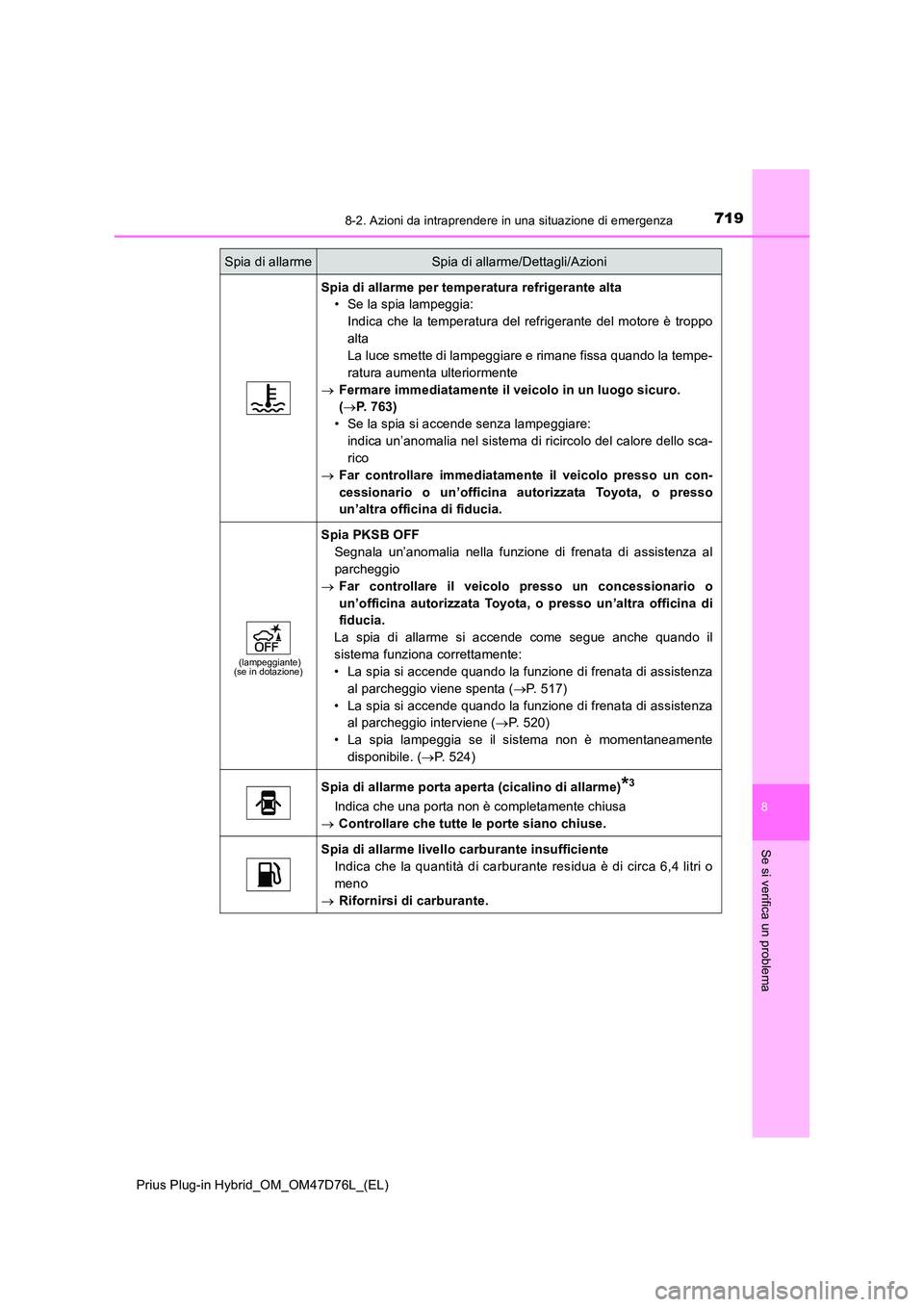

Spia di allarme per temperatura refrigerante alta
• Se la spia lampeggia:
Indica che la temperatura del refrigerante del motore è troppo
alta
La luce smette di lampeggiare e rimane fissa quando la tempe-
ratura aumenta ulteriormente
 Fermare immediatamente il veicolo in un luogo sicuro.
( P. 763)
• Se la spia si accende senza lampeggiare:
indica un’anomalia nel sistema di ricircolo del calore dello sca-
rico
 Far controllare immediatamente il veicolo presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
(lampeggiante) (se in dotazione)
Spia PKSB OFF
Segnala un’anomalia nella funzione di frenata di assistenza al
parcheggio
 Far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di
fiducia.
La spia di allarme si accende come segue anche quando il
sistema funziona correttamente:
• La spia si accende quando la funzione di frenata di assistenza
al parcheggio viene spenta ( P. 517)
• La spia si accende quando la funzione di frenata di assistenza
al parcheggio interviene ( P. 520)
• La spia lampeggia se il sistema non è momentaneamente
disponibile. ( P. 524)
Spia di allarme porta aperta (cicalino di allarme)*3
Indica che una porta non è completamente chiusa
 Controllare che tutte le porte siano chiuse.
Spia di allarme livello carburante insufficiente
Indica che la quantità di carburante residua è di circa 6,4 litri o
meno
 Rifornirsi di carburante.
Spia di allarmeSpia di allarme/Dettagli/Azioni

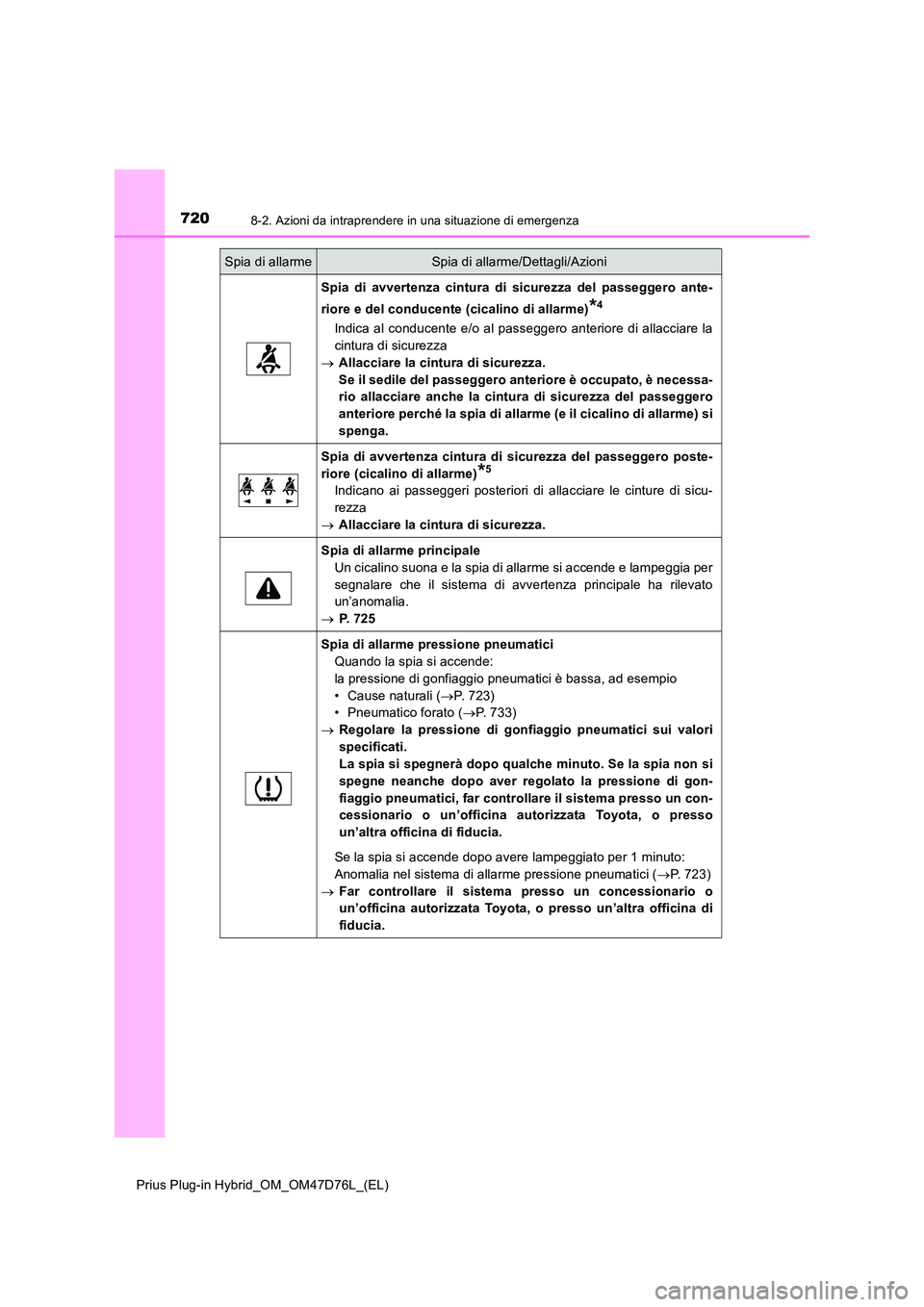

7208-2. Azioni da intraprendere in una situazione di emergenza
Prius Plug-in Hybrid_OM_OM47D76L_(EL)
Spia di avvertenza cintura di sicurezza del passeggero ante-
riore e del conducente (cicalino di allarme)*4
Indica al conducente e/o al passeggero anteriore di allacciare la
cintura di sicurezza
 Allacciare la cintura di sicurezza.
Se il sedile del passeggero anteriore è occupato, è necessa-
rio allacciare anche la cintura di sicurezza del passeggero
anteriore perché la spia di allarme (e il cicalino di allarme) si
spenga.
Spia di avvertenza cintura di sicurezza del passeggero poste-
riore (cicalino di allarme)*5
Indicano ai passeggeri posteriori di allacciare le cinture di sicu-
rezza
 Allacciare la cintura di sicurezza.
Spia di allarme principale
Un cicalino suona e la spia di allarme si accende e lampeggia per
segnalare che il sistema di avvertenza principale ha rilevato
un’anomalia.
 P. 7 2 5
Spia di allarme pressione pneumatici
Quando la spia si accende:
la pressione di gonfiaggio pneumatici è bassa, ad esempio
• Cause naturali ( P. 7 2 3 )
• Pneumatico forato ( P. 733)
 Regolare la pressione di gonfiaggio pneumatici sui valori
specificati.
La spia si spegnerà dopo qualche minuto. Se la spia non si
spegne neanche dopo aver regolato la pressione di gon-
fiaggio pneumatici, far controllare il sistema presso un con-
cessionario o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
Se la spia si accende dopo avere lampeggiato per 1 minuto:
Anomalia nel sistema di allarme pressione pneumatici ( P. 723)
 Far controllare il sistema presso un concessionario o
un’officina autorizzata Toyota, o presso un’altra officina di
fiducia.
Spia di allarmeSpia di allarme/Dettagli/Azioni
