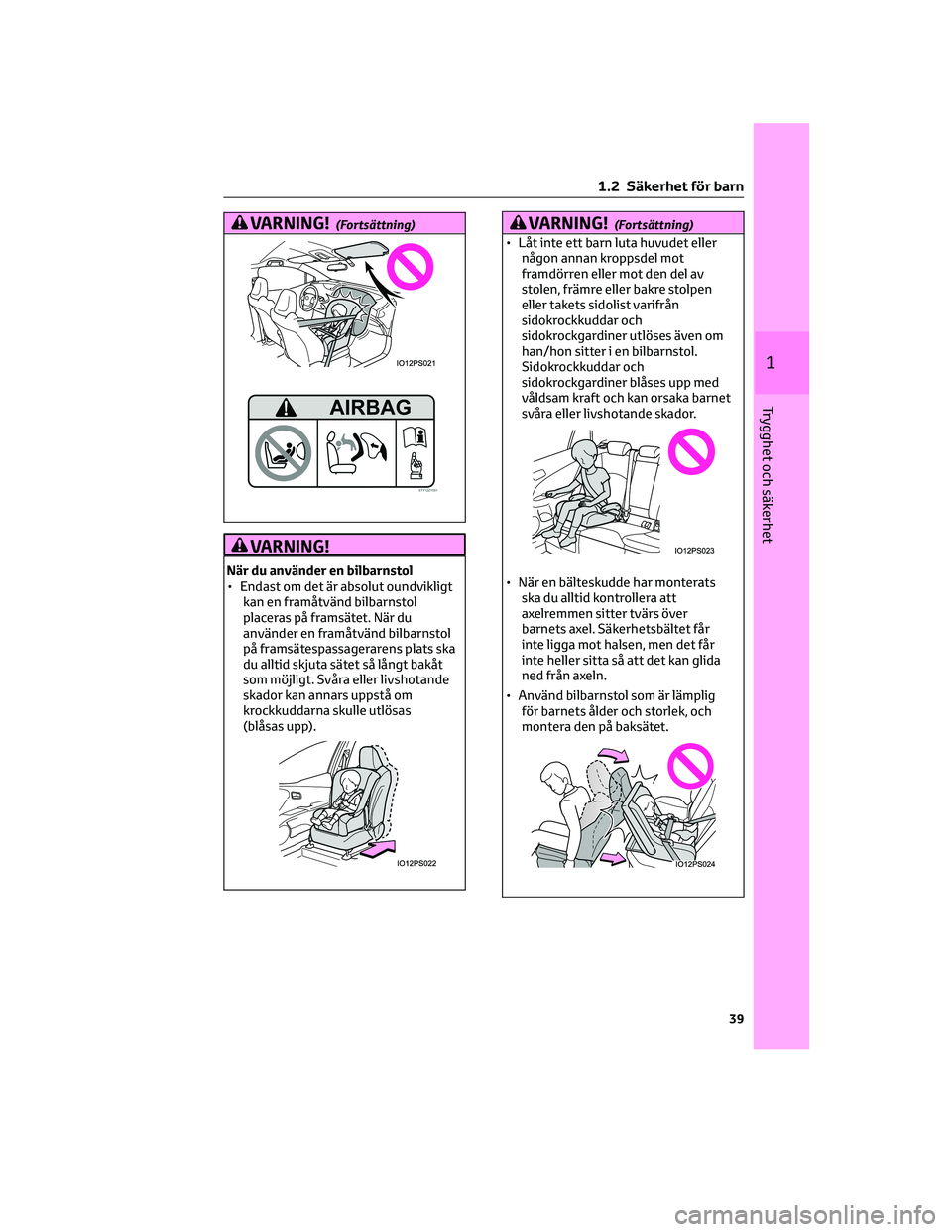

Page 41 of 530

VARNING!(Fortsättning)
VARNING!
När du använder en bilbarnstol
• Endast om det är absolut oundvikligt
kan en framåtvänd bilbarnstol
placeras på framsätet. När du
använder en framåtvänd bilbarnstol
på framsätespassagerarens plats ska
du alltid skjuta sätet så långt bakåt
som möjligt. Svåra eller livshotande
skador kan annars uppstå om
krockkuddarna skulle utlösas
(blåsas upp).
VARNING!(Fortsättning)
• Låt inte ett barn luta huvudet eller
någon annan kroppsdel mot
framdörren eller mot den del av
stolen, främre eller bakre stolpen
eller takets sidolist varifrån
sidokrockkuddar och
sidokrockgardiner utlöses även om
han/hon sitter i en bilbarnstol.
Sidokrockkuddar och
sidokrockgardiner blåses upp med
våldsam kraft och kan orsaka barnet
svåra eller livshotande skador.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över
barnets axel. Säkerhetsbältet får
inte ligga mot halsen, men det får
inte heller sitta så att det kan glida
ned från axeln.
• Använd bilbarnstol som är lämplig
för barnets ålder och storlek, och
montera den på baksätet.
1 .2 Säkerhet för barn
39
1
Trygghet och säkerhet

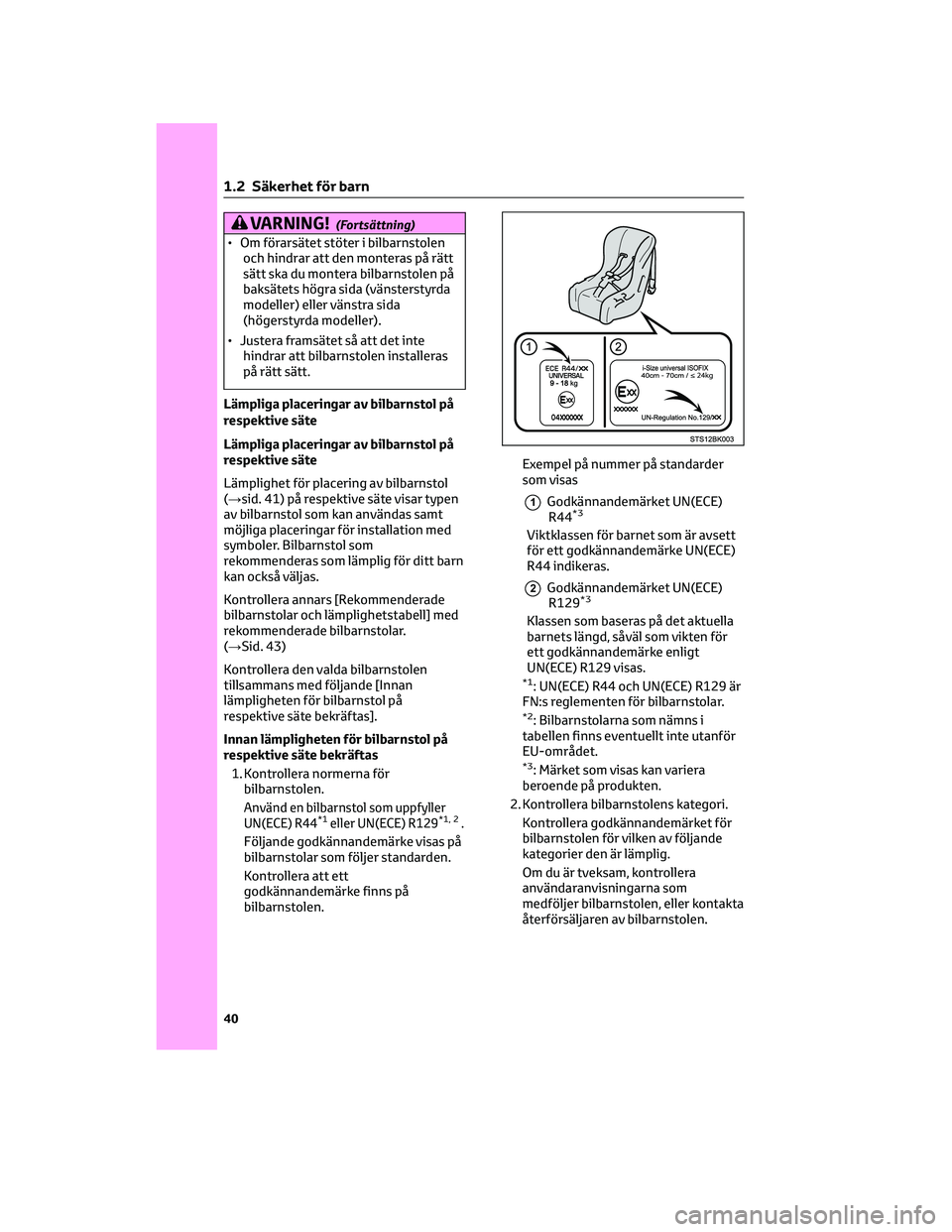

Page 42 of 530

VARNING!(Fortsättning)
• Om förarsätet stöter i bilbarnstolen
och hindrar att den monteras på rätt
sätt ska du montera bilbarnstolen på
baksätets högra sida (vänsterstyrda
modeller) eller vänstra sida
(högerstyrda modeller).
• Justera framsätet så att det inte
hindrar att bilbarnstolen installeras
på rätt sätt.
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämpliga placeringar av bilbarnstol på
respektive säte
Lämplighet för placering av bilbarnstol
(→sid. 41) på respektive säte visar typen
av bilbarnstol som kan användas samt
möjliga placeringar för installation med
symboler. Bilbarnstol som
rekommenderas som lämplig för ditt barn
kan också väljas.
Kontrollera annars [Rekommenderade
bilbarnstolar och lämplighetstabell] med
rekommenderade bilbarnstolar.
(→Sid. 43)
Kontrollera den valda bilbarnstolen
tillsammans med följande [Innan
lämpligheten för bilbarnstol på
respektive säte bekräftas].
Innan lämpligheten för bilbarnstol på
respektive säte bekräftas
1. Kontrollera normerna för
bilbarnstolen.
Använd en bilbarnstol som uppfyller
UN(ECE) R44*1eller UN(ECE) R129*1, 2.
Följande godkännandemärke visas på
bilbarnstolar som följer standarden.
Kontrollera att ett
godkännandemärke finns på
bilbarnstolen.Exempel på nummer på standarder
som visas
1Godkännandemärket UN(ECE)
R44*3
Viktklassen för barnet som är avsett
för ett godkännandemärke UN(ECE)
R44 indikeras.
2Godkännandemärket UN(ECE)
R129*3
Klassen som baseras på det aktuella
barnets längd, såväl som vikten för
ett godkännandemärke enligt
UN(ECE) R129 visas.
*1: UN(ECE) R44 och UN(ECE) R129 är
FN:s reglementen för bilbarnstolar.
*2: Bilbarnstolarna som nämns i
tabellen finns eventuellt inte utanför
EU-området.
*3: Märket som visas kan variera
beroende på produkten.
2. Kontrollera bilbarnstolens kategori.
Kontrollera godkännandemärket för
bilbarnstolen för vilken av följande
kategorier den är lämplig.
Om du är tveksam, kontrollera
användaranvisningarna som
medföljer bilbarnstolen, eller kontakta
återförsäljaren av bilbarnstolen.
1 .2 Säkerhet för barn
40
Page 43 of 530

• "universal"
• "semi-universal"
• "begränsad"
• "fordonsspecifik"

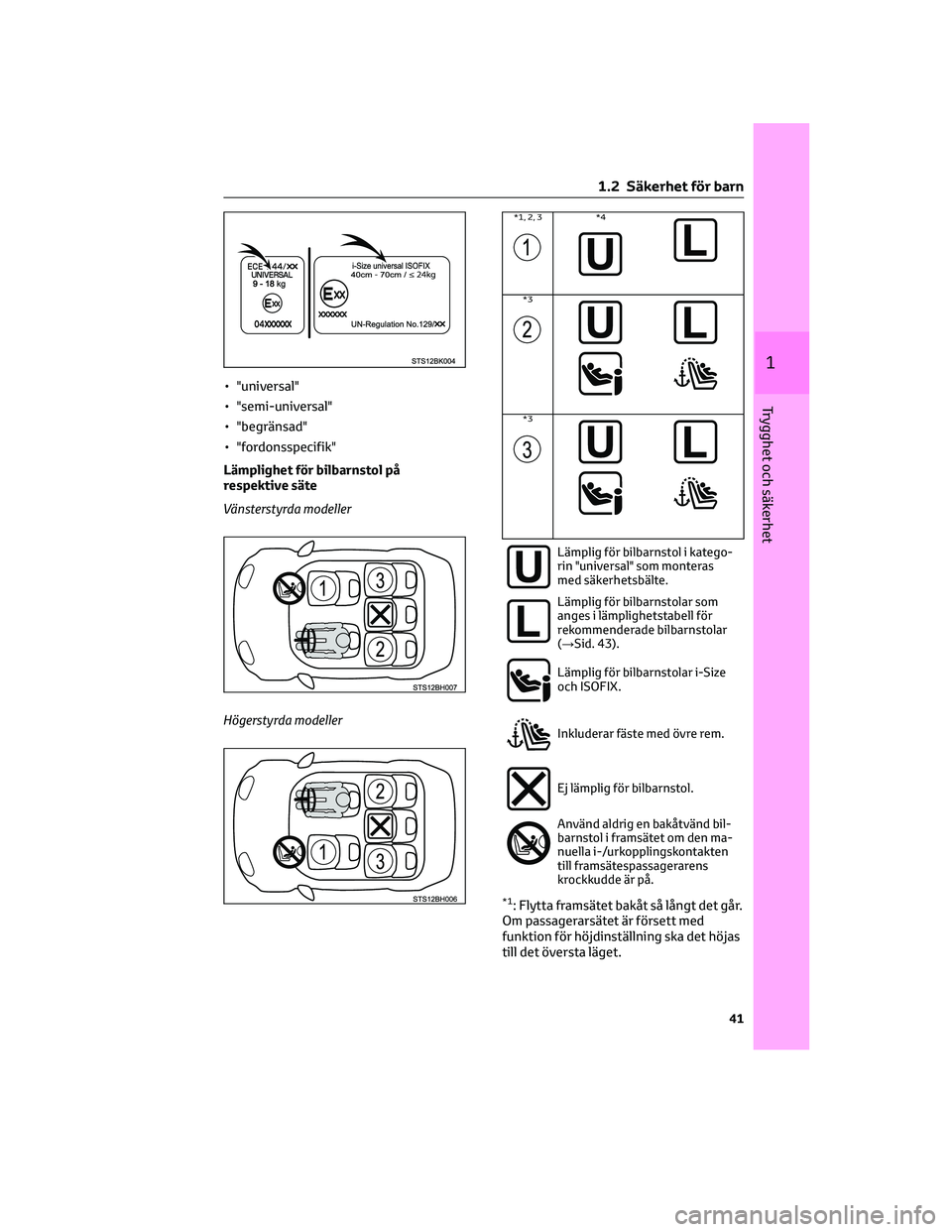

Lämplighet för bilbarnstol på
respektive säte
Vänsterstyrda modeller
Högerstyrda modeller
*1, 2, 3*4
*3
*3
Lämplig för bilbarnstol i katego-
rin "universal" som monteras
med säkerhetsbälte.
Lämplig för bilbarnstolar som
anges i lämplighetstabell för
rekommenderade bilbarnstolar
(→Sid. 43).
Lämplig för bilbarnstolar i-Size
och ISOFIX.
Inkluderar fäste med övre rem.
Ej lämplig för bilbarnstol.
Använd aldrig en bakåtvänd bil-
barnstol i framsätet om den ma-
nuella i-/urkopplingskontakten
till framsätespassagerarens
krockkudde är på.
*1: Flytta framsätet bakåt så långt det går.
Om passagerarsätet är försett med
funktion för höjdinställning ska det höjas
till det översta läget.
1 .2 Säkerhet för barn
41
1
Trygghet och säkerhet

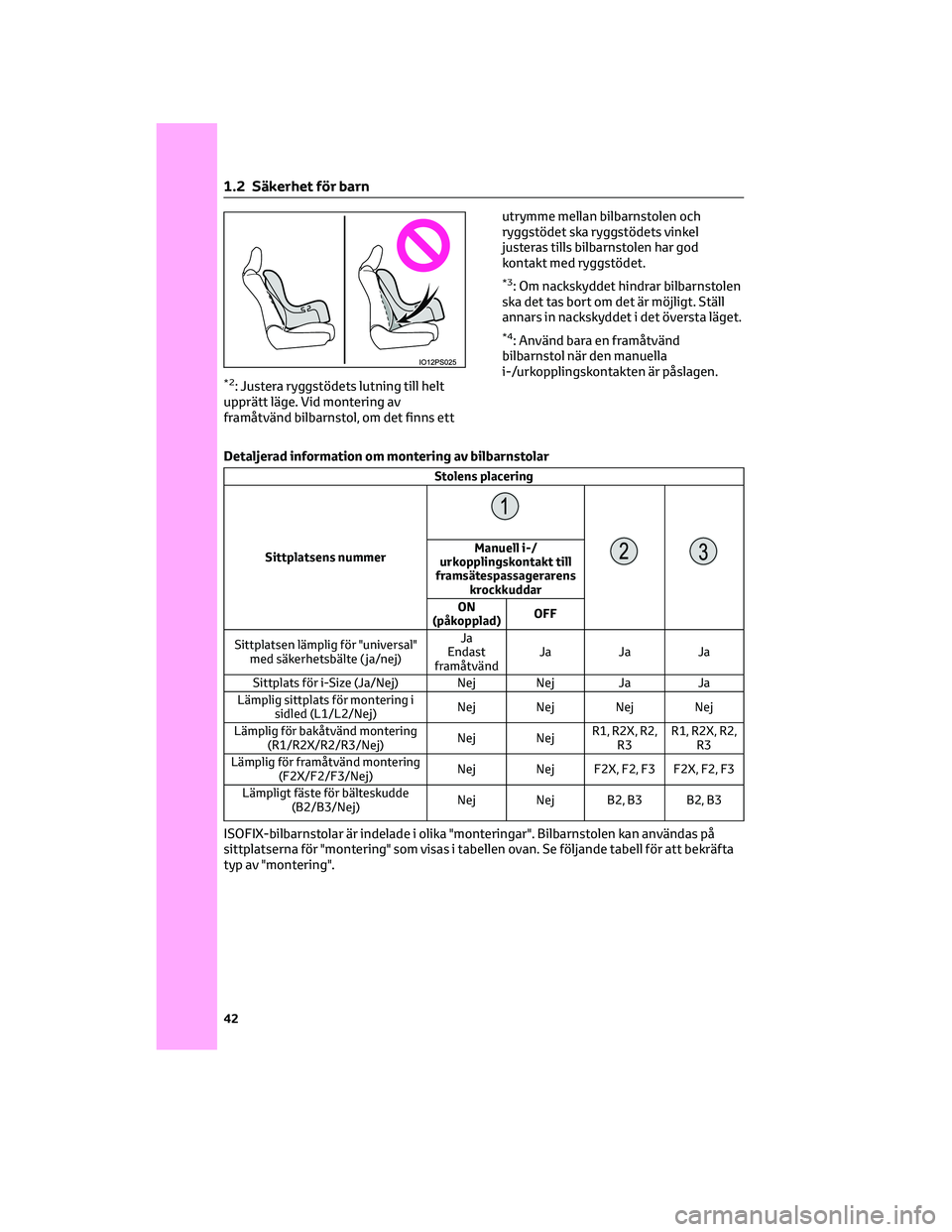

Page 44 of 530

*2: Justera ryggstödets lutning till helt
upprätt läge. Vid montering av
framåtvänd bilbarnstol, om det finns ettutrymme mellan bilbarnstolen och
ryggstödet ska ryggstödets vinkel
justeras tills bilbarnstolen har god
kontakt med ryggstödet.
*3: Om nackskyddet hindrar bilbarnstolen
ska det tas bort om det är möjligt. Ställ
annars in nackskyddet i det översta läget.
*4: Använd bara en framåtvänd
bilbarnstol när den manuella
i-/urkopplingskontakten är påslagen.
Detaljerad information om montering av bilbarnstolar
Stolens placering
Sittplatsens nummer
Manuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON
(påkopplad)OFF
Sittplatsen lämplig för "universal"
med säkerhetsbälte ( ja/nej)Ja
Endast
framåtvändJa Ja Ja
Sittplats för i-Size (Ja/Nej) Nej Nej Ja Ja
Lämplig sittplats för montering i
sidled (L1/L2/Nej)Nej Nej Nej Nej
Lämplig för bakåtvänd montering
(R1/R2X/R2/R3/Nej)Nej NejR1, R2X, R2,
R3R1, R2X, R2,
R3
Lämplig för framåtvänd montering
(F2X/F2/F3/Nej)Nej Nej F2X, F2, F3 F2X, F2, F3
Lämpligt fäste för bälteskudde
(B2/B3/Nej)Nej Nej B2, B3 B2, B3
ISOFIX-bilbarnstolar är indelade i olika "monteringar". Bilbarnstolen kan användas på
sittplatserna för "montering" som visas i tabellen ovan. Se följande tabell för att bekräfta
typ av "montering".
1 .2 Säkerhet för barn
42

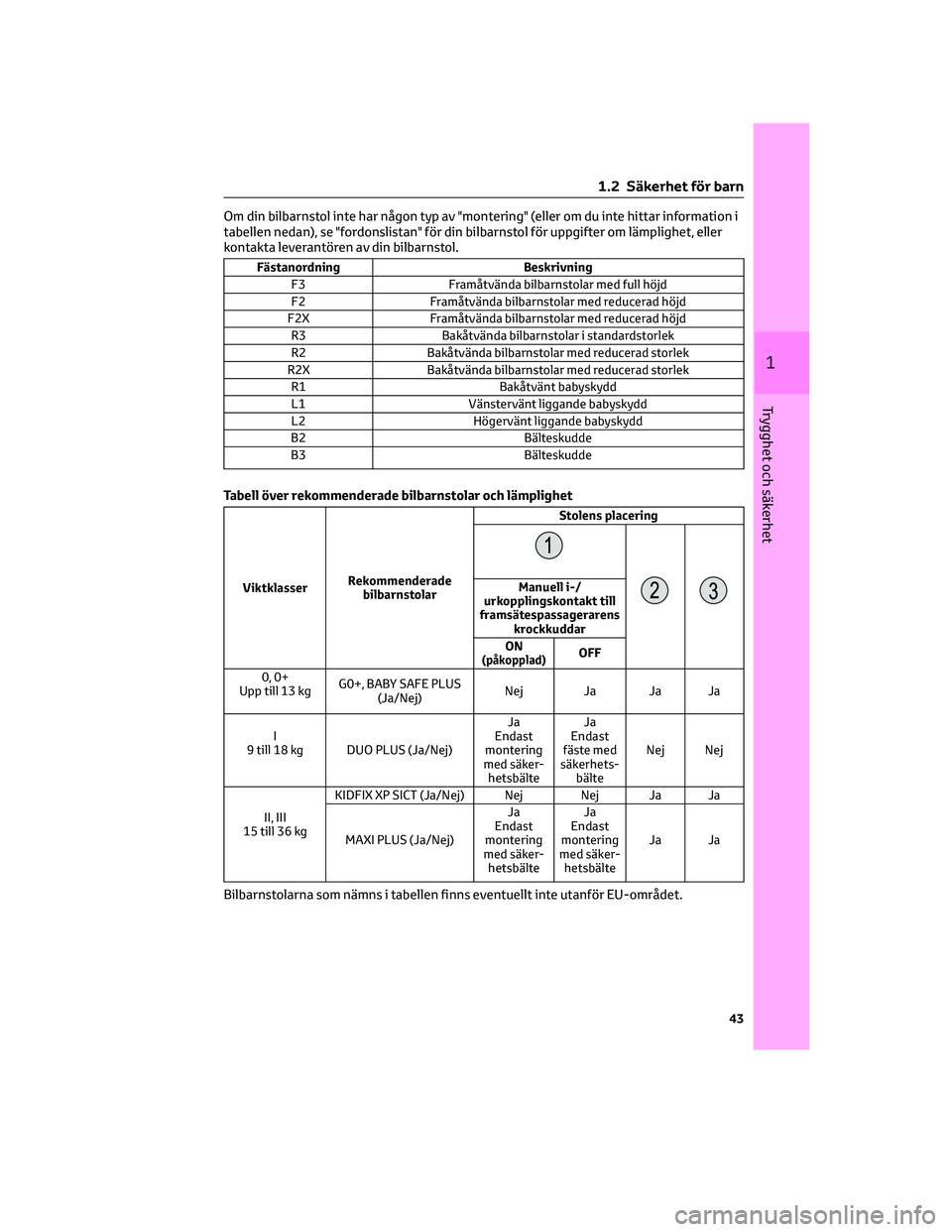

Page 45 of 530

Om din bilbarnstol inte har någon typ av "montering" (eller om du inte hittar information i
tabellen nedan), se "fordonslistan" för din bilbarnstol för uppgifter om lämplighet, eller
kontakta leverantören av din bilbarnstol.
Fästanordning Beskrivning
F3 Framåtvända bilbarnstolar med full höjd
F2 Framåtvända bilbarnstolar med reducerad höjd
F2X Framåtvända bilbarnstolar med reducerad höjd
R3 Bakåtvända bilbarnstolar i standardstorlek
R2 Bakåtvända bilbarnstolar med reducerad storlek
R2X Bakåtvända bilbarnstolar med reducerad storlek
R1 Bakåtvänt babyskydd
L1 Vänstervänt liggande babyskydd
L2 Högervänt liggande babyskydd
B2 Bälteskudde
B3 Bälteskudde
Tabell över rekommenderade bilbarnstolar och lämplighet
ViktklasserRekommenderade
bilbarnstolarStolens placeringManuell i-/
urkopplingskontakt till
framsätespassagerarens
krockkuddar
ON
(påkopplad)OFF
0, 0+
Upp till 13 kgG0+, BABY SAFE PLUS
(Ja/Nej)Nej Ja Ja Ja
I
9 till 18 kg DUO PLUS (Ja/Nej)Ja
Endast
montering
med säker-
hetsbälteJa
Endast
fäste med
säkerhets-
bälteNej Nej
II, III
15 till 36 kgKIDFIX XP SICT (Ja/Nej) Nej Nej Ja Ja
MAXI PLUS (Ja/Nej)Ja
Endast
montering
med säker-
hetsbälteJa
Endast
montering
med säker-
hetsbälteJa Ja
Bilbarnstolarna som nämns i tabellen finns eventuellt inte utanför EU-området.
1 .2 Säkerhet för barn
43
1
Trygghet och säkerhet

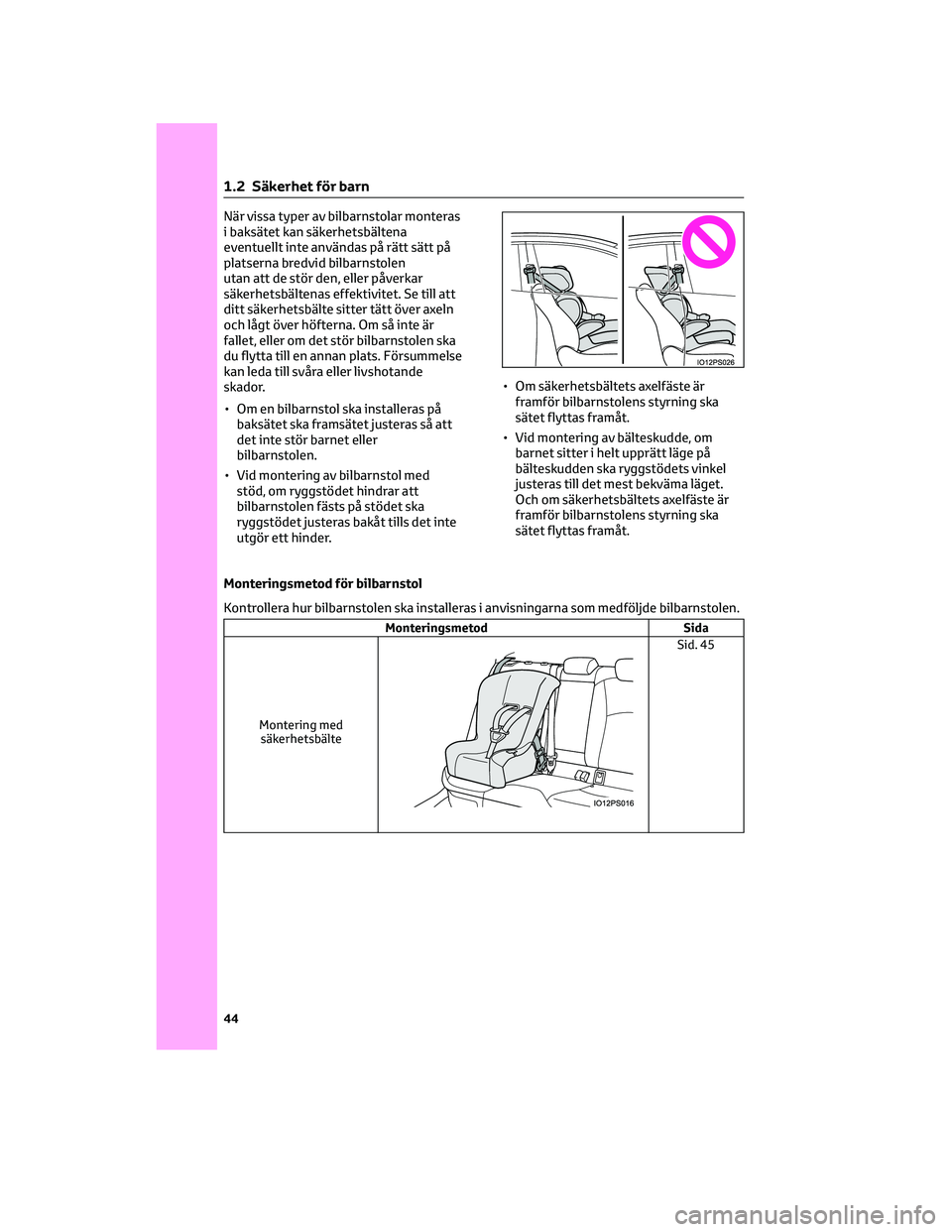

Page 46 of 530

När vissa typer av bilbarnstolar monteras
i baksätet kan säkerhetsbältena
eventuellt inte användas på rätt sätt på
platserna bredvid bilbarnstolen
utan att de stör den, eller påverkar
säkerhetsbältenas effektivitet. Se till att
ditt säkerhetsbälte sitter tätt över axeln
och lågt över höfterna. Om så inte är
fallet, eller om det stör bilbarnstolen ska
du flytta till en annan plats. Försummelse
kan leda till svåra eller livshotande
skador.
• Om en bilbarnstol ska installeras på
baksätet ska framsätet justeras så att
det inte stör barnet eller
bilbarnstolen.
• Vid montering av bilbarnstol med
stöd, om ryggstödet hindrar att
bilbarnstolen fästs på stödet ska
ryggstödet justeras bakåt tills det inte
utgör ett hinder.• Om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde, om
barnet sitter i helt upprätt läge på
bälteskudden ska ryggstödets vinkel
justeras till det mest bekväma läget.
Och om säkerhetsbältets axelfäste är
framför bilbarnstolens styrning ska
sätet flyttas framåt.
Monteringsmetod för bilbarnstol
Kontrollera hur bilbarnstolen ska installeras i anvisningarna som medföljde bilbarnstolen.
Monteringsmetod Sida
Montering med
säkerhetsbälte
Sid. 45
1 .2 Säkerhet för barn
44
Page 47 of 530

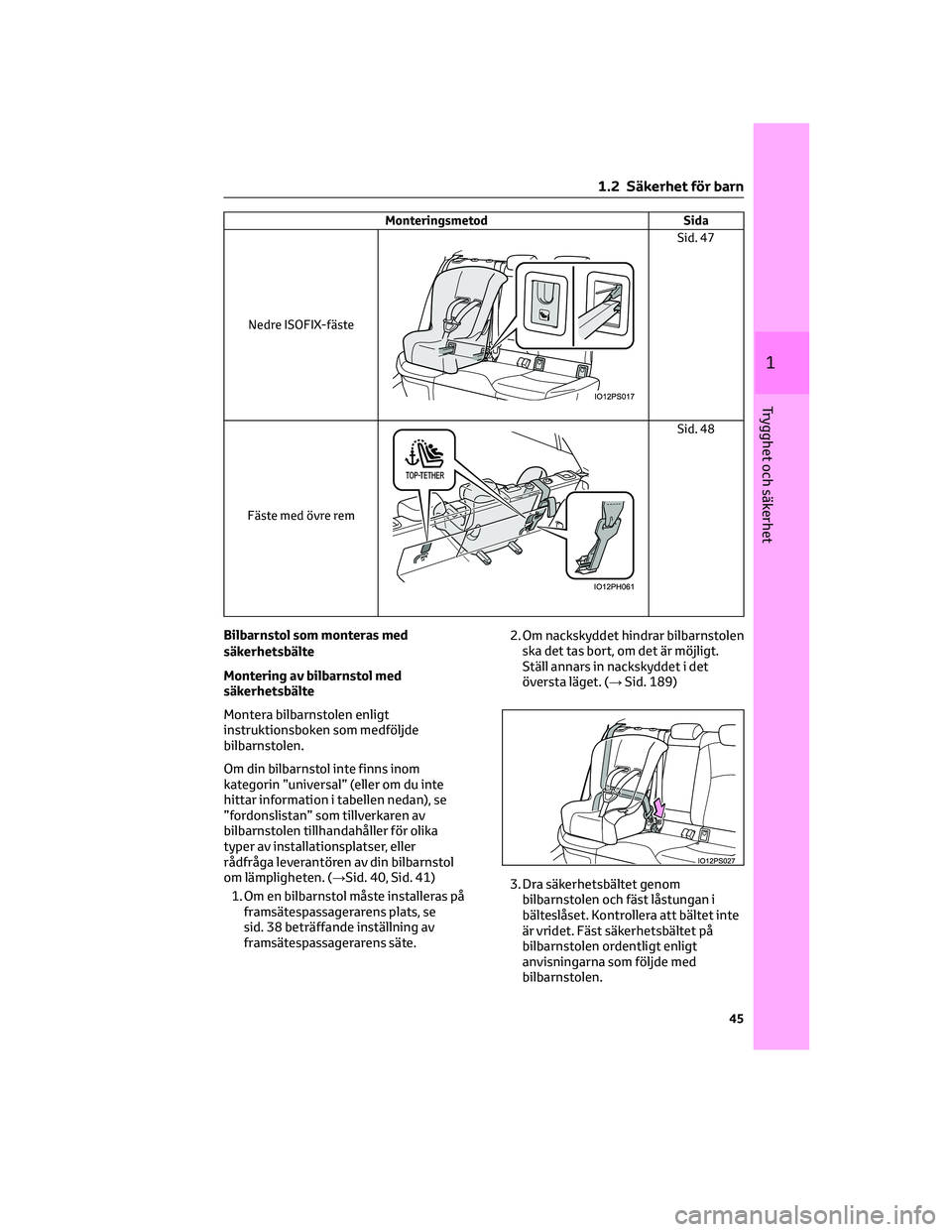

Monteringsmetod Sida
Nedre ISOFIX-fäste
Sid. 47
Fäste med övre rem
Sid. 48
Bilbarnstol som monteras med
säkerhetsbälte
Montering av bilbarnstol med
säkerhetsbälte
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se
”fordonslistan” som tillverkaren av
bilbarnstolen tillhandahåller för olika
typer av installationsplatser, eller
rådfråga leverantören av din bilbarnstol
om lämpligheten. (→Sid. 40, Sid. 41)
1. Om en bilbarnstol måste installeras på
framsätespassagerarens plats, se
sid. 38 beträffande inställning av
framsätespassagerarens säte.2. Om nackskyddet hindrar bilbarnstolen
ska det tas bort, om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 189)
3. Dra säkerhetsbältet genom
bilbarnstolen och fäst låstungan i
bälteslåset. Kontrollera att bältet inte
är vridet. Fäst säkerhetsbältet på
bilbarnstolen ordentligt enligt
anvisningarna som följde med
bilbarnstolen.
1 .2 Säkerhet för barn
45
1
Trygghet och säkerhet

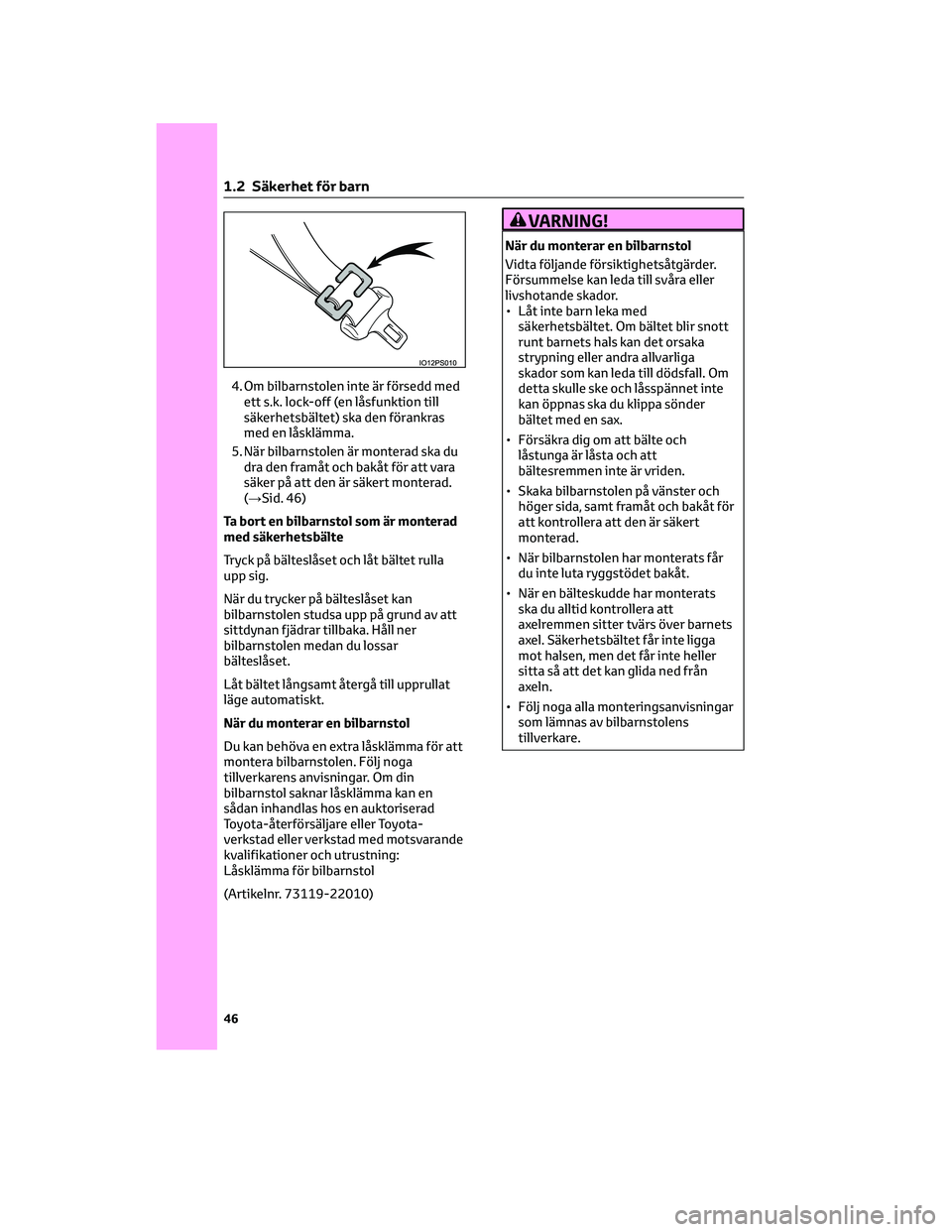

Page 48 of 530

4. Om bilbarnstolen inte är försedd med
ett s.k. lock-off (en låsfunktion till
säkerhetsbältet) ska den förankras
med en låsklämma.
5. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 46)
Ta bort en bilbarnstol som är monterad
med säkerhetsbälte
Tryck på bälteslåset och låt bältet rulla
upp sig.
När du trycker på bälteslåset kan
bilbarnstolen studsa upp på grund av att
sittdynan fjädrar tillbaka. Håll ner
bilbarnstolen medan du lossar
bälteslåset.
Låt bältet långsamt återgå till upprullat
läge automatiskt.
När du monterar en bilbarnstol
Du kan behöva en extra låsklämma för att
montera bilbarnstolen. Följ noga
tillverkarens anvisningar. Om din
bilbarnstol saknar låsklämma kan en
sådan inhandlas hos en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller verkstad med motsvarande
kvalifikationer och utrustning:
Låsklämma för bilbarnstol
(Artikelnr. 73119-22010)
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Låt inte barn leka med
säkerhetsbältet. Om bältet blir snott
runt barnets hals kan det orsaka
strypning eller andra allvarliga
skador som kan leda till dödsfall. Om
detta skulle ske och låsspännet inte
kan öppnas ska du klippa sönder
bältet med en sax.
• Försäkra dig om att bälte och
låstunga är låsta och att
bältesremmen inte är vriden.
• Skaka bilbarnstolen på vänster och
höger sida, samt framåt och bakåt för
att kontrollera att den är säkert
monterad.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• När en bälteskudde har monterats
ska du alltid kontrollera att
axelremmen sitter tvärs över barnets
axel. Säkerhetsbältet får inte ligga
mot halsen, men det får inte heller
sitta så att det kan glida ned från
axeln.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
1 .2 Säkerhet för barn
46
Page 49 of 530

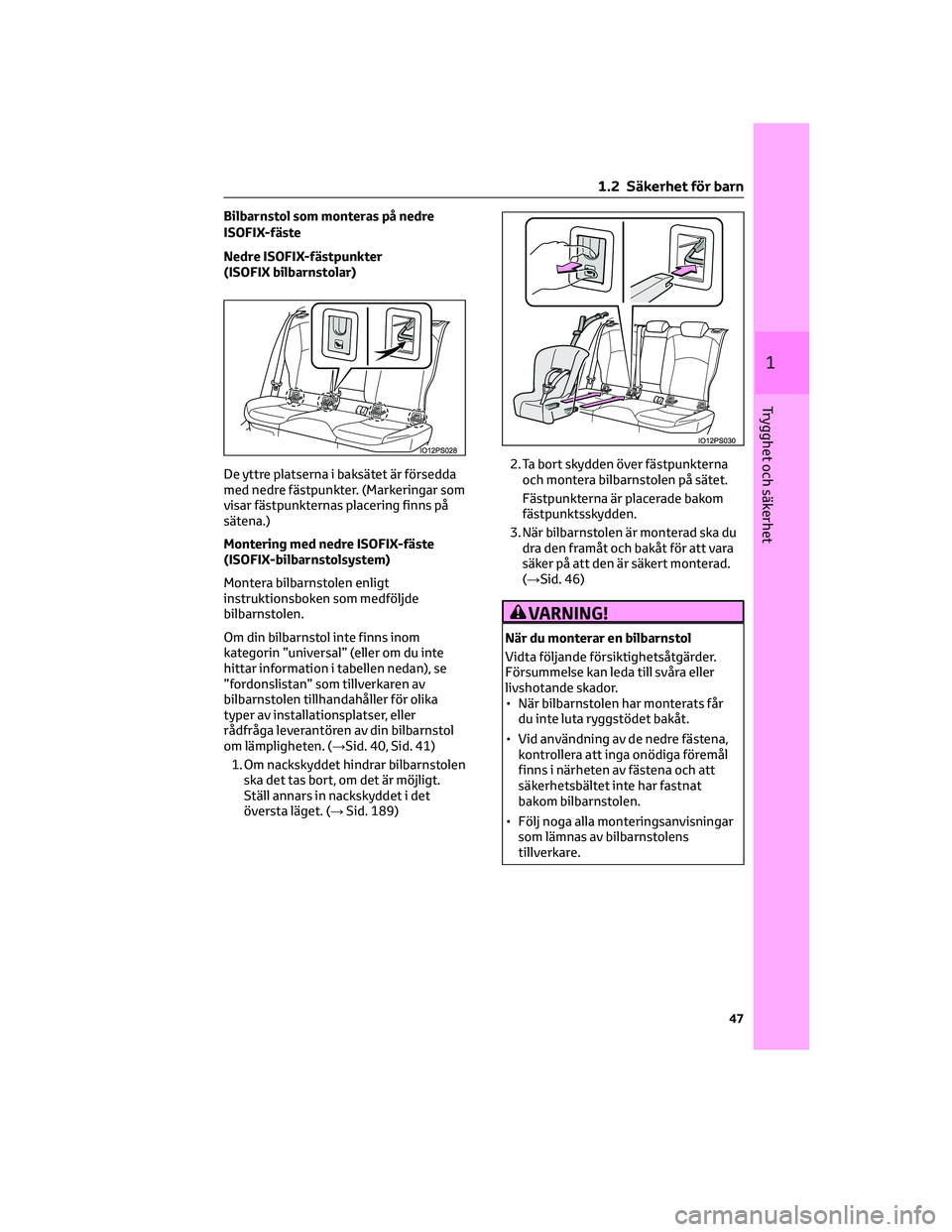

Bilbarnstol som monteras på nedre
ISOFIX-fäste
Nedre ISOFIX-fästpunkter
(ISOFIX bilbarnstolar)
De yttre platserna i baksätet är försedda
med nedre fästpunkter. (Markeringar som
visar fästpunkternas placering finns på
sätena.)
Montering med nedre ISOFIX-fäste
(ISOFIX-bilbarnstolsystem)
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
Om din bilbarnstol inte finns inom
kategorin ”universal” (eller om du inte
hittar information i tabellen nedan), se
”fordonslistan” som tillverkaren av
bilbarnstolen tillhandahåller för olika
typer av installationsplatser, eller
rådfråga leverantören av din bilbarnstol
om lämpligheten. (→Sid. 40, Sid. 41)
1. Om nackskyddet hindrar bilbarnstolen
ska det tas bort, om det är möjligt.
Ställ annars in nackskyddet i det
översta läget. (→Sid. 189)2. Ta bort skydden över fästpunkterna
och montera bilbarnstolen på sätet.
Fästpunkterna är placerade bakom
fästpunktsskydden.
3. När bilbarnstolen är monterad ska du
dra den framåt och bakåt för att vara
säker på att den är säkert monterad.
(→Sid. 46)
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Vid användning av de nedre fästena,
kontrollera att inga onödiga föremål
finns i närheten av fästena och att
säkerhetsbältet inte har fastnat
bakom bilbarnstolen.
• Följ noga alla monteringsanvisningar
som lämnas av bilbarnstolens
tillverkare.
1 .2 Säkerhet för barn
47
1
Trygghet och säkerhet
Page 50 of 530

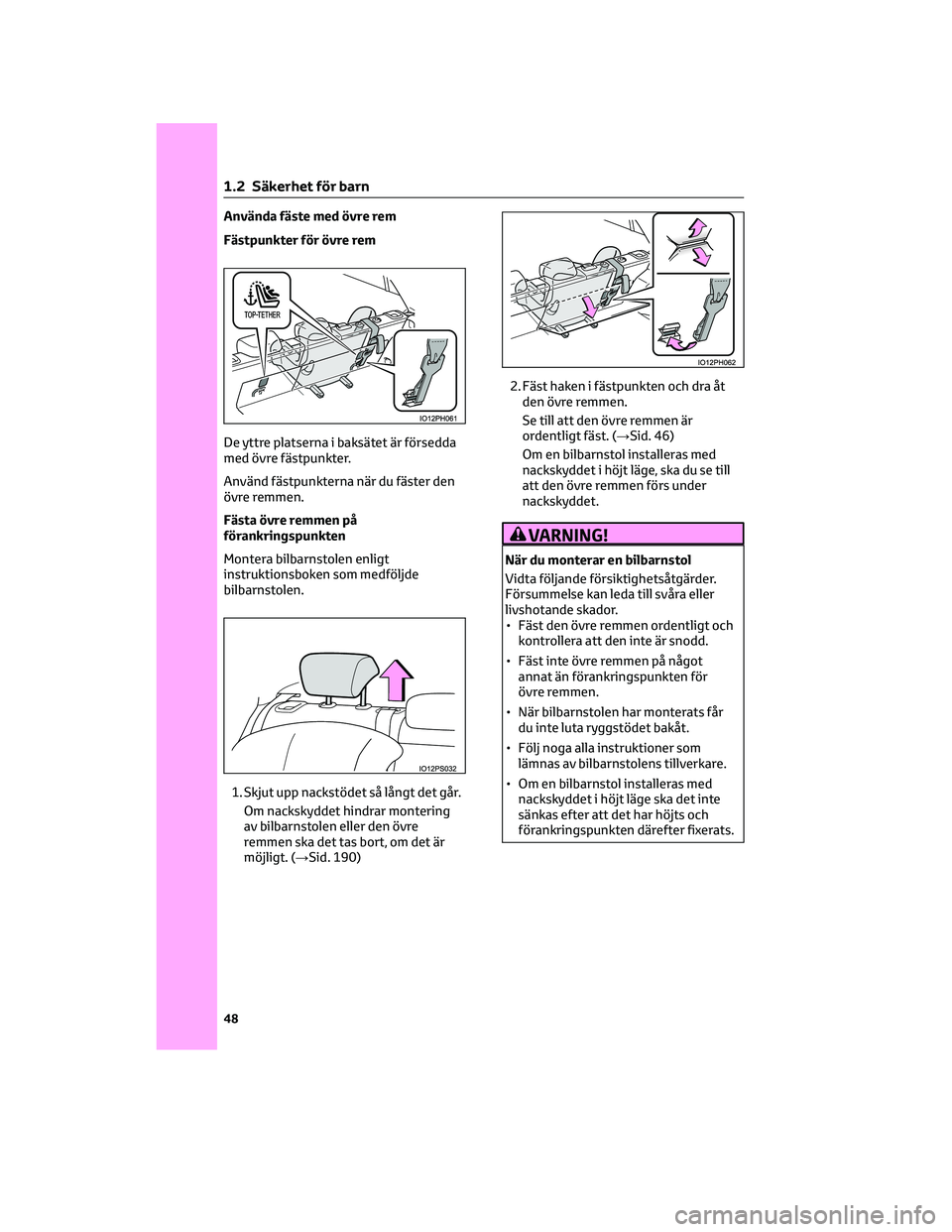

Använda fäste med övre rem
Fästpunkter för övre rem
De yttre platserna i baksätet är försedda
med övre fästpunkter.
Använd fästpunkterna när du fäster den
övre remmen.
Fästa övre remmen på
förankringspunkten
Montera bilbarnstolen enligt
instruktionsboken som medföljde
bilbarnstolen.
1. Skjut upp nackstödet så långt det går.
Om nackskyddet hindrar montering
av bilbarnstolen eller den övre
remmen ska det tas bort, om det är
möjligt. (→Sid. 190)2. Fäst haken i fästpunkten och dra åt
den övre remmen.
Se till att den övre remmen är
ordentligt fäst. (→Sid. 46)
Om en bilbarnstol installeras med
nackskyddet i höjt läge, ska du se till
att den övre remmen förs under
nackskyddet.
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Fäst den övre remmen ordentligt och
kontrollera att den inte är snodd.
• Fäst inte övre remmen på något
annat än förankringspunkten för
övre remmen.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
• Om en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
förankringspunkten därefter fixerats.
1 .2 Säkerhet för barn
48
