TOYOTA PRIUS PLUG-IN HYBRID 2022 Návod na použití (in Czech)

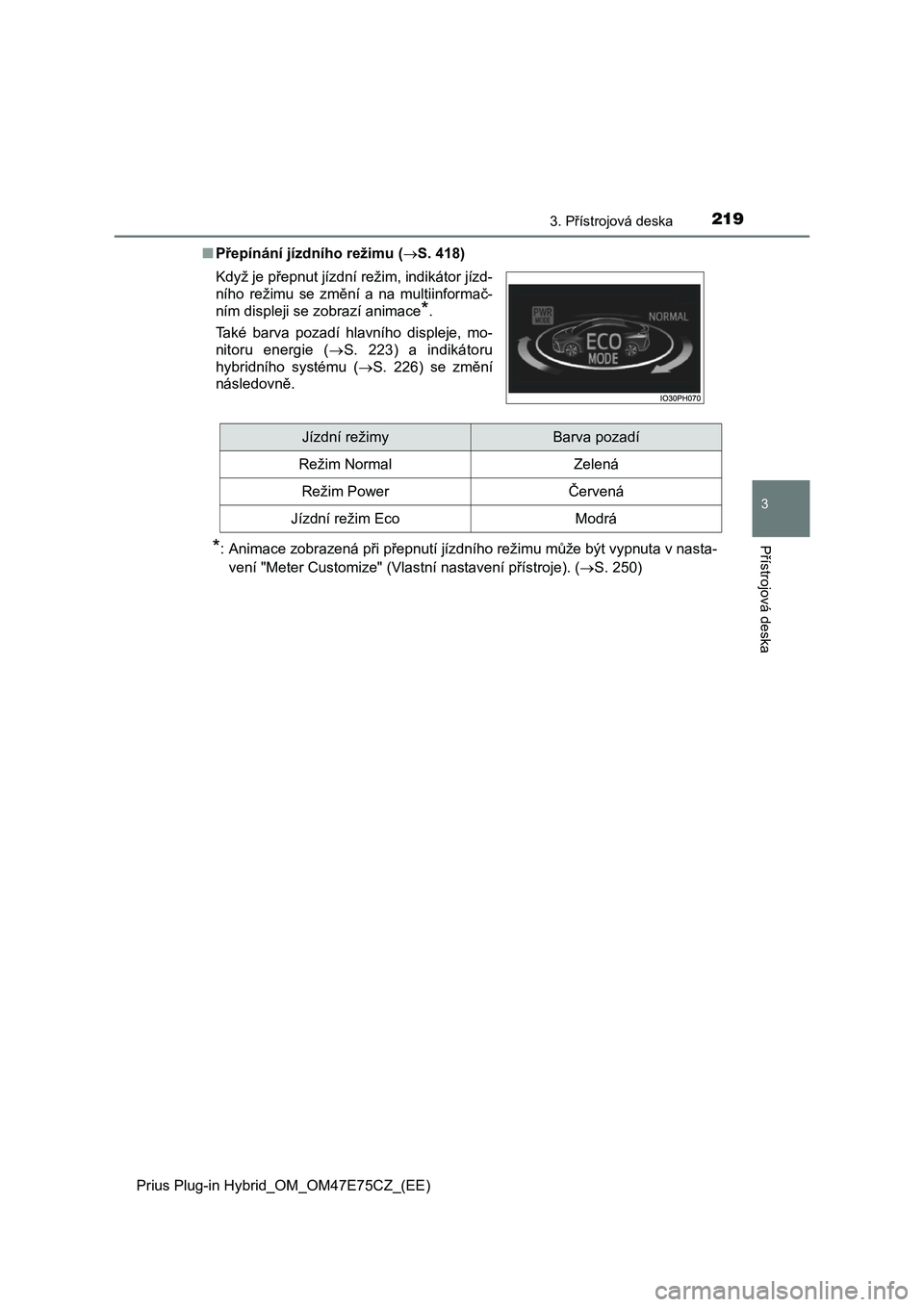

2193. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■ Přepínání jízdního režimu (S. 418)
*: Animace zobrazená při přepnutí jízdního režimu může být vypnuta v nasta-
vení "Meter Customize" (Vlastní nastavení přístroje). ( S. 250)
Když je přepnut jízdní režim, indikátor jízd-
ního režimu se změní a na multiinformač-
ním displeji se zobrazí animace*.
Také barva pozadí hlavního displeje, mo-
nitoru energie ( S. 223) a indikátoru
hybridního systému ( S. 226) se změní
následovně.
Jízdní režimyBarva pozadí
Režim Normal Zelená
Režim PowerČervená
Jízdní režim EcoModrá

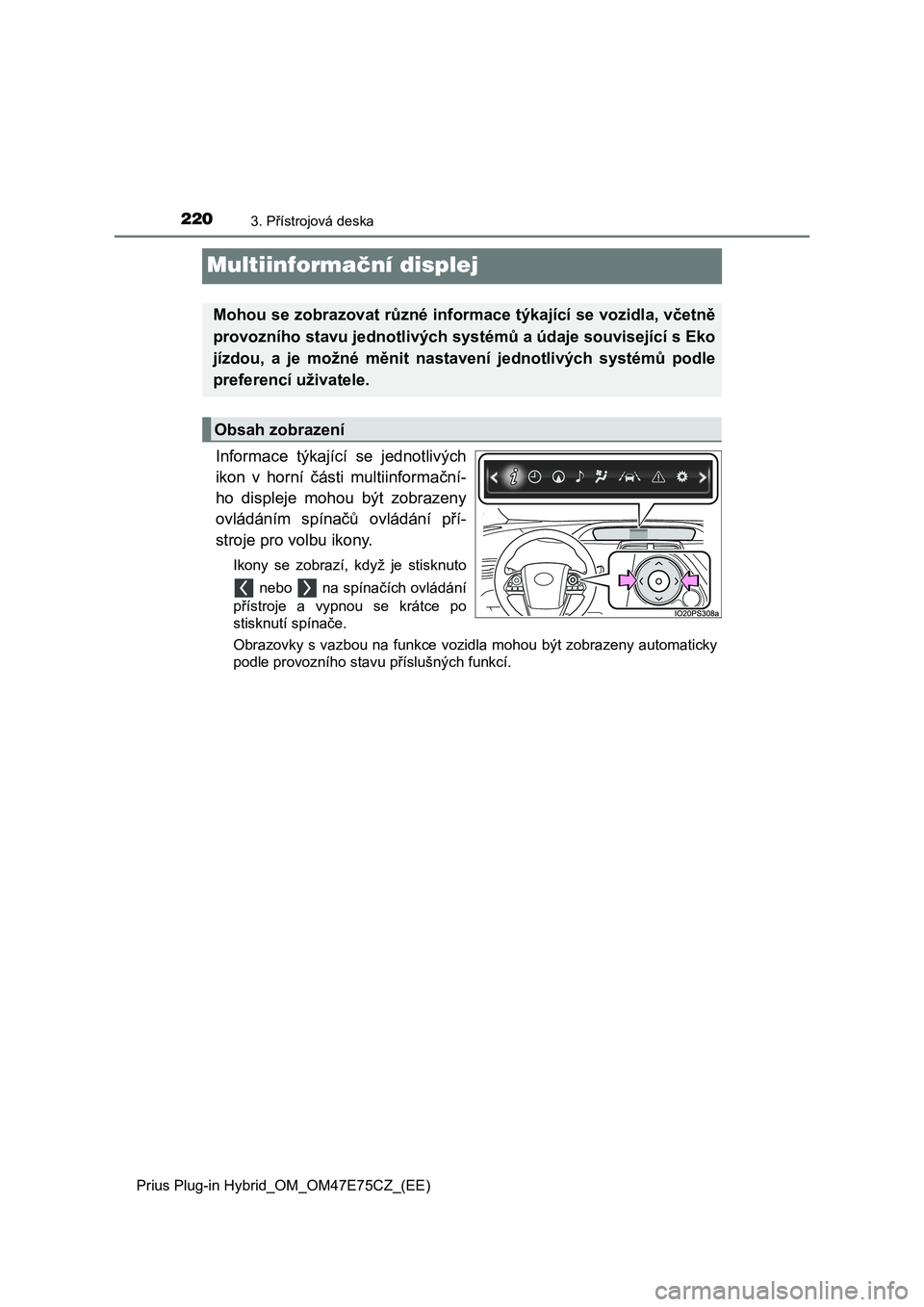

2203. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Multiinformační displej
Informace týkající se jednotlivých
ikon v horní části multiinformační-
ho displeje mohou být zobrazeny
ovládáním spínačů ovládání pří-
stroje pro volbu ikony.
Ikony se zobrazí, když je stisknuto
nebo na spínačích ovládání
přístroje a vypnou se krátce po
stisknutí spínače.
Obrazovky s vazbou na funkce vozidla mohou být zobrazeny automa ticky
podle provozního stavu příslušných funkcí.
Mohou se zobrazovat různé informa ce týkající se vozidla, včetně
provozního stavu jednotlivých sys témů a údaje související s Eko
jízdou, a je možné měnit nastavení jednotlivých systémů podle
preferencí uživatele.
Obsah zobrazení

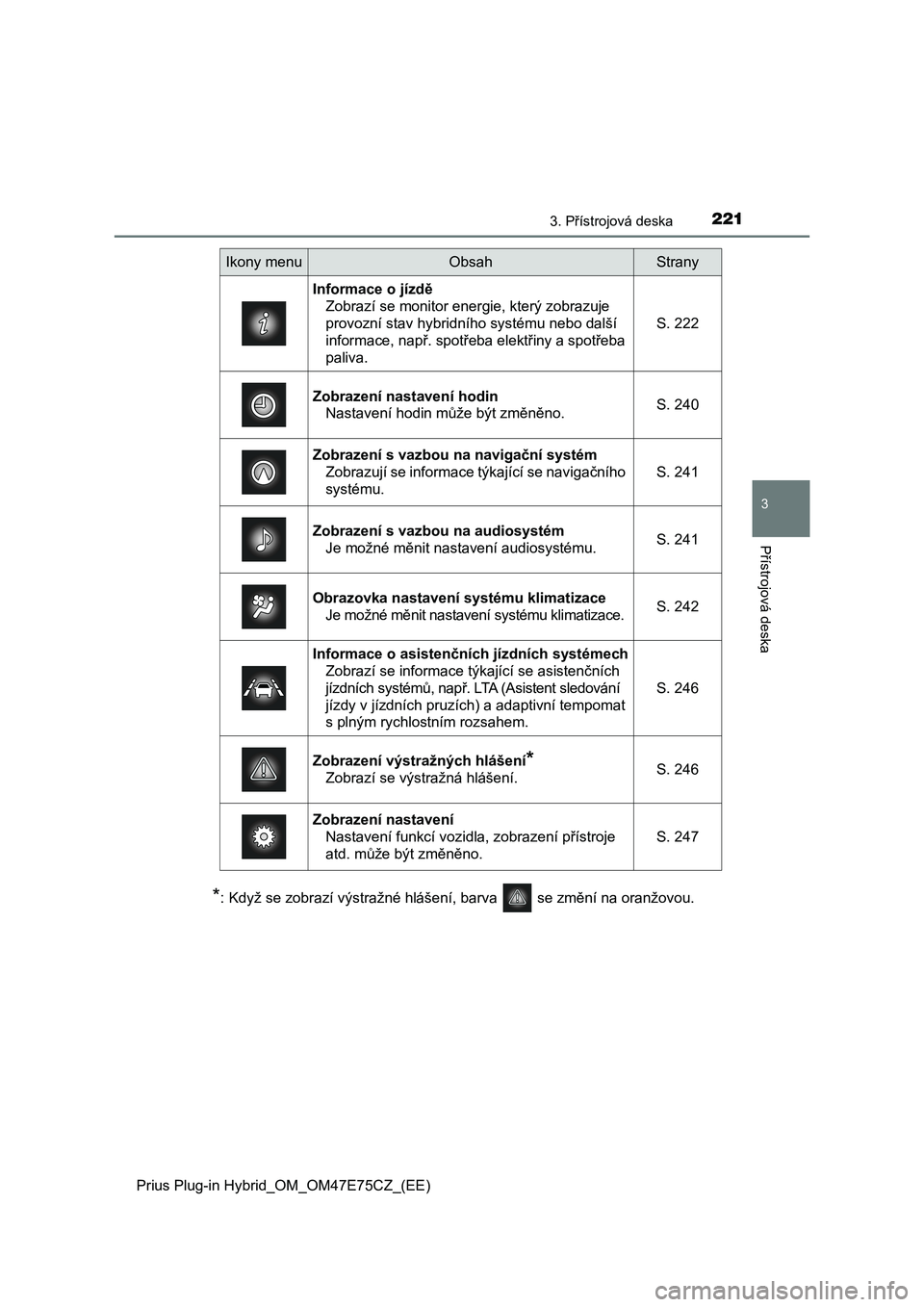

2213. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
*: Když se zobrazí výstražné hlášení, barva se změní na oranžovou.
Ikony menuObsahStrany
Informace o jízdě
Zobrazí se monitor energie, který zobrazuje
provozní stav hybridního systému nebo další
informace, např. spotřeba elektřiny a spotřeba
paliva.
S. 222
Zobrazení nastavení hodin
Nastavení hodin může být změněno. S. 240
Zobrazení s vazbou na navigační systém
Zobrazují se informace týkající se navigačního
systému.
S. 241
Zobrazení s vazbou na audiosystém
Je možné měnit nastavení audiosystému.S. 241
Obrazovka nastavení systému klimatizace
Je možné měnit nastavení systému klimatizace.S. 242
Informace o asistenčních jízdních systémech
Zobrazí se informace týkající se asistenčních
jízdních systémů, např. LTA (Asistent sledování
jízdy v jízdních pruzích) a adaptivní tempomat
s plným rychlostním rozsahem.
S. 246
Zobrazení výstražných hlášení*
Zobrazí se výstražná hlášení.S. 246
Zobrazení nastavení
Nastavení funkcí vozidla, zobrazení přístroje
atd. může být změněno.
S. 247

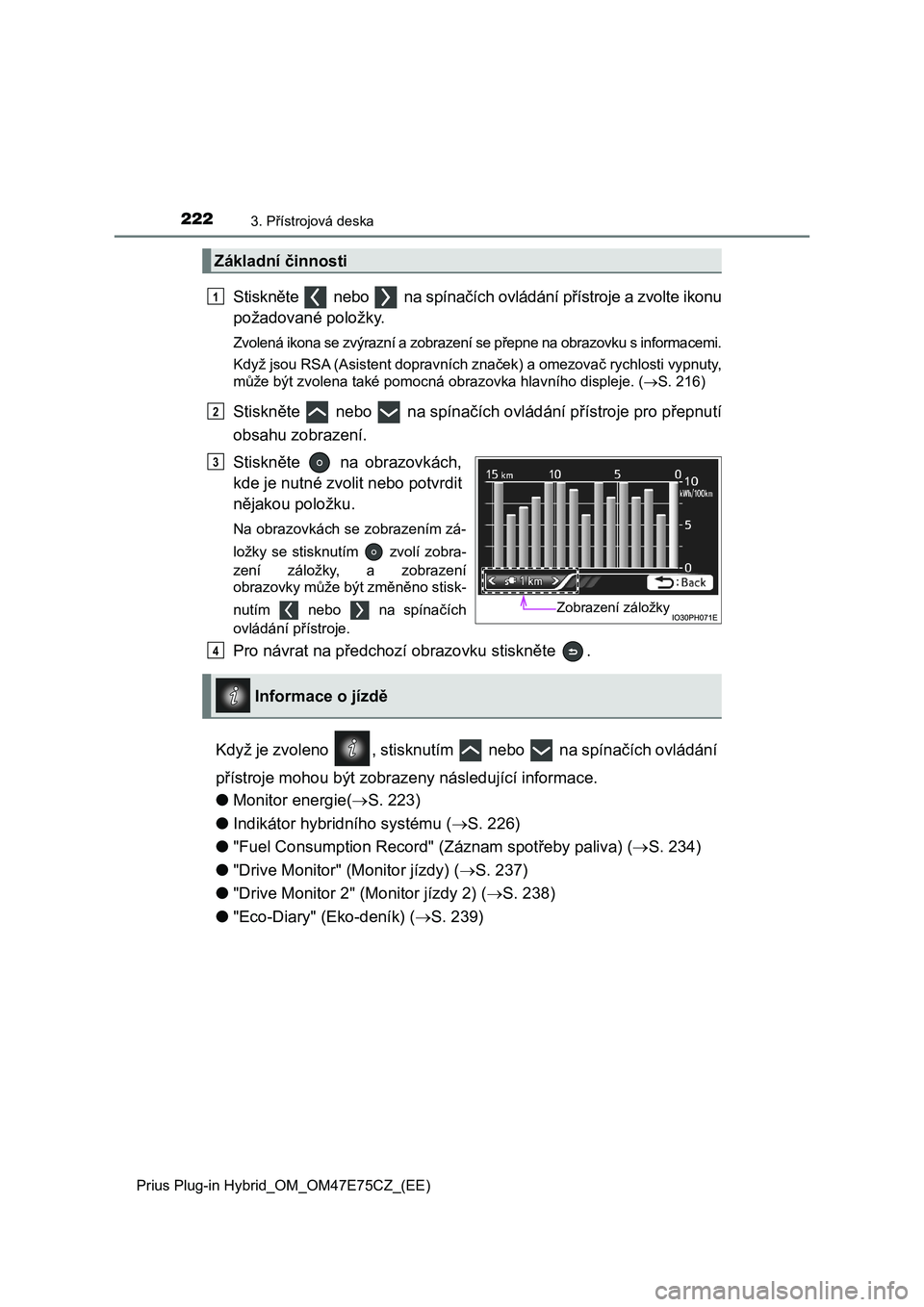

2223. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Stiskněte nebo na spínačích ovládání přístroje a zvolte ikonu
požadované položky.
Zvolená ikona se zvýrazní a zobrazení se přepne na obrazovku s informacemi.
Když jsou RSA (Asistent dopravních značek) a omezovač rychlosti vypnuty,
může být zvolena také pomocná obrazovka hlavního displeje. ( S. 216)
Stiskněte nebo na spínačích ovládání přístroje pro přepnutí
obsahu zobrazení.
Stiskněte na obrazovkách,
kde je nutné zvolit nebo potvrdit
nějakou položku.
Na obrazovkách se zobrazením zá-
ložky se stisknutím zvolí zobra-
zení záložky, a zobrazení
obrazovky může být změněno stisk-
nutím nebo na spínačích
ovládání přístroje.
Pro návrat na předchozí obrazovku stiskněte .
Když je zvoleno , stisknutím nebo na spínačích ovládání
přístroje mohou být zobrazeny následující informace.
● Monitor energie(S. 223)
● Indikátor hybridního systému (S. 226)
● "Fuel Consumption Record" (Záznam spotřeby paliva) (S. 234)
● "Drive Monitor" (Monitor jízdy) (S. 237)
● "Drive Monitor 2" (Monitor jízdy 2) (S. 238)
● "Eco-Diary" (Eko-deník) (S. 239)
Základní činnosti
1
2
Zobrazení záložky
3
Informace o jízdě
4

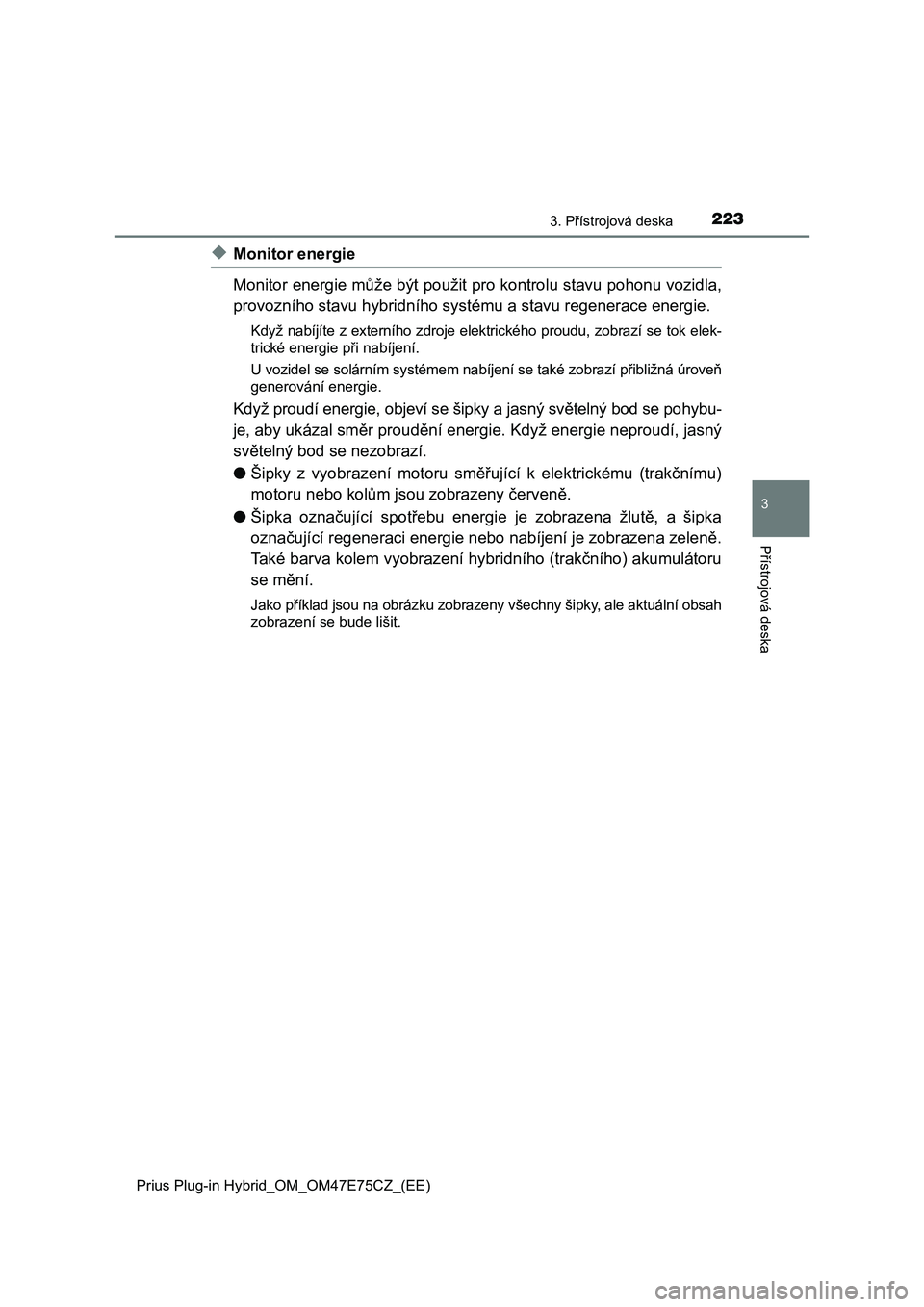

2233. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
◆Monitor energie
Monitor energie může být použit pro kontrolu stavu pohonu vozidla,
provozního stavu hybridního systému a stavu regenerace energie.
Když nabíjíte z externího zdroje elektrického proudu, zobrazí se tok elek-
trické energie při nabíjení.
U vozidel se solárním systémem nabíjení se také zobrazí přibližná úroveň
generování energie.
Když proudí energie, objeví se šipky a jasný světelný bod se pohybu-
je, aby ukázal směr proudění energie. Když energie neproudí, jasný
světelný bod se nezobrazí.
●Šipky z vyobrazení motoru směřující k elektrickému (trakčnímu)
motoru nebo kolům jsou zobrazeny červeně.
●Šipka označující spotřebu energie je zobrazena žlutě, a šipka
označující regeneraci energie nebo nabíjení je zobrazena zeleně.
Také barva kolem vyobrazení hybridního (trakčního) akumulátoru
se mění.
Jako příklad jsou na obrázku zobrazeny všechny šipky, ale aktuální obsah
zobrazení se bude lišit.

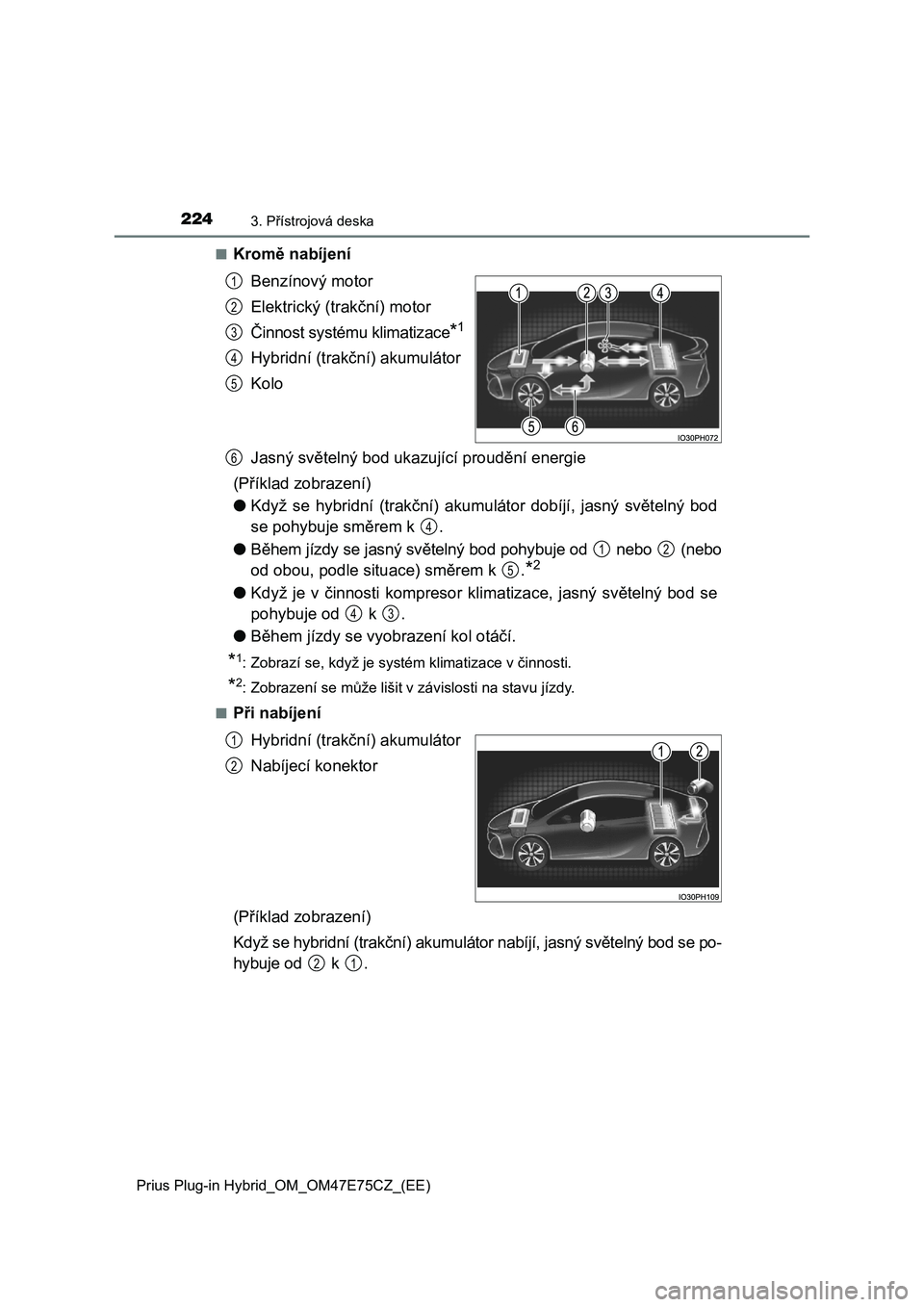

2243. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Kromě nabíjení
Benzínový motor
Elektrický (trakční) motor
Činnost systému klimatizace*1
Hybridní (trakční) akumulátor
Kolo
Jasný světelný b od ukazující proudění energie
(Příklad zobrazení)
● Když se hybridní (trakční) akumulátor dobíjí, jasný světelný bod
se pohybuje směrem k .
● Během jízdy se jasný světelný bod pohybuje od nebo (nebo
od obou, podle situace) směrem k .*2
● Když je v činnosti kompresor klimatizace, jasný světelný bod se
pohybuje od k .
● Během jízdy se vyobrazení kol otáčí.
*1: Zobrazí se, když je systém klimatizace v činnosti.
*2: Zobrazení se může lišit v závislosti na stavu jízdy.
■Při nabíjení
Hybridní (trakční) akumulátor
Nabíjecí konektor
(Příklad zobrazení)
Když se hybridní (trakční) akumu látor nabíjí, jasný světelný bod se po-
hybuje od k .
1
2
3
4
5
6
4
12
5
43
1
2
21

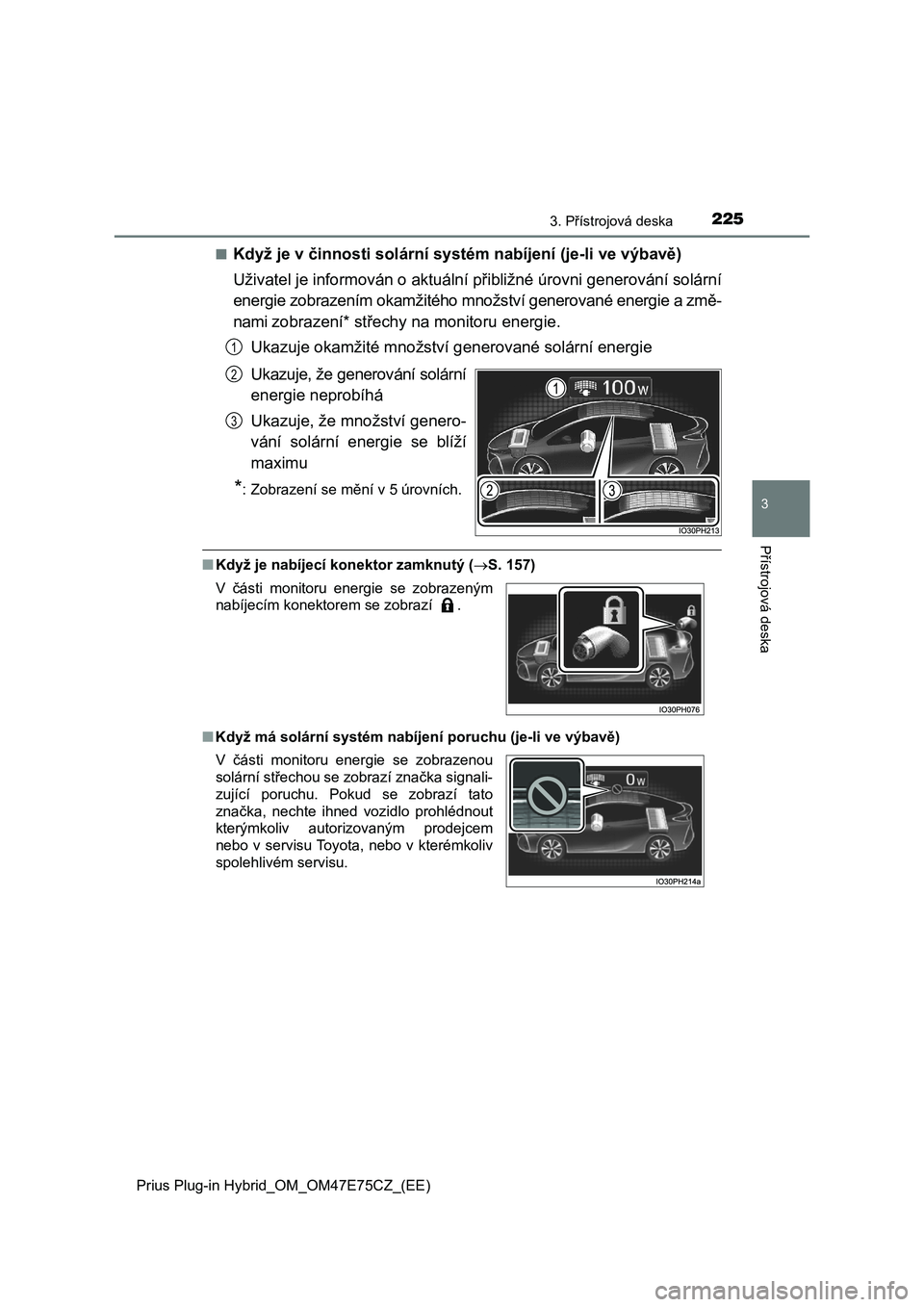

2253. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Když je v či nnosti solární systém nabíjení (je-li ve výbavě)
Uživatel je informován o aktuální přibližné úrovni generování solární
energie zobrazením okamžitého množství generované energie a změ -
nami zobrazení* střechy na monitoru energie.
Ukazuje okamžité množství generované solární energie
Ukazuje, že generování solární
energie neprobíhá
Ukazuje, že množství genero-
vání solární energie se blíží
maximu
*: Zobrazení se mění v 5 úrovních.
■ Když je nabíjecí konektor zamknutý (S. 157)
■ Když má solární systém nabíjení poruchu (je-li ve výbavě)
1
2
3
V části monitoru energie se zobrazeným
nabíjecím konektorem se zobrazí .
V části monitoru energie se zobrazenou
solární střechou se zobrazí značka signali-
zující poruchu. Pokud se zobrazí tato
značka, nechte ihned vozidlo prohlédnout
kterýmkoliv autorizovaným prodejcem
nebo v servisu Toyota, nebo v kterémkoliv
spolehlivém servisu.

2263. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
◆Indikátor hybridního systému
Zobrazení se mění podle ovládání plynového pedálu a zobrazuje a k-
tuální charakter jízdy a stav regenerace energie.
V režimu EV a v režimu HV jsou obsahy zobrazení indikátoru hybr idního
systému rozdílné.
Indikátor hybridního systému může být zobrazen na pomocné obraz ovce
hlavního displeje ( S. 217) a na projekčním displeji (je-li ve výbavě)
( S. 255).
■Jak rozumět zobrazení
V režimu EV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Oblast EV jízdy
Ukazuje, že vozidlo jede použitím pouze elektrického (trakčního ) motoru.
Oblast činnosti benzínového motoru
Ukazuje, že je jako doplňkový pohon používán benzínový motor.
Oblast Eco
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí.
Mění se v rozsahu "Pokyny EKO akcelerace". ( S. 229)*1
Projekční displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4

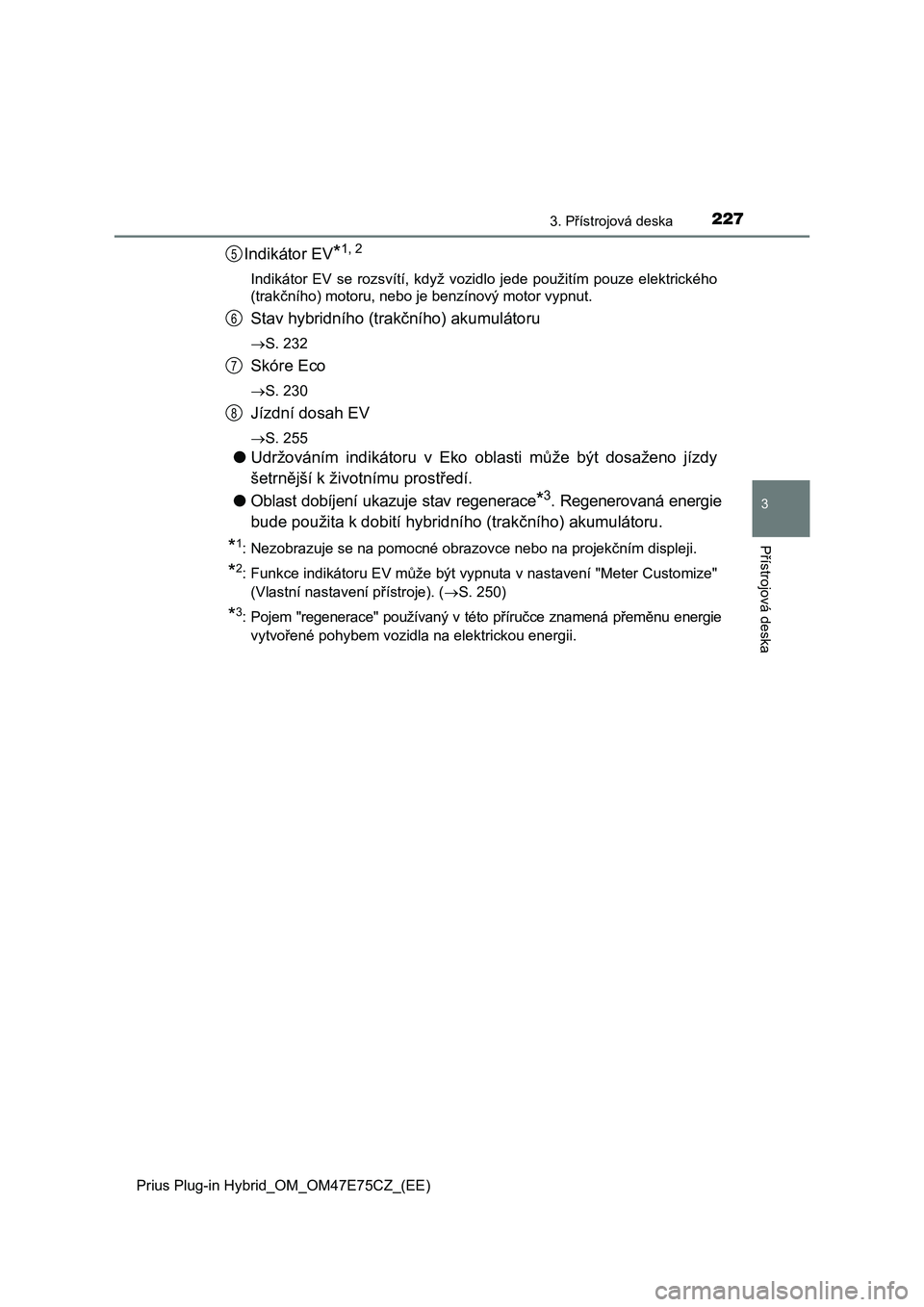

2273. Přístrojová deska
3
Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Indikátor EV*1, 2
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
 S. 232
Skóre Eco
S. 230
Jízdní dosah EV
S. 255
●Udržováním indikátoru v Eko oblasti může být dosaženo jízdy
šetrnější k životnímu prostředí.
● Oblast dobíjení ukazuje stav regenerace*3. Regenerovaná energie
bude použita k dobití hybridní ho (trakčního) akumulátoru.
*1: Nezobrazuje se na pomocné obrazovce nebo na projekčním displeji.
*2: Funkce indikátoru EV může být vypnuta v nastavení "Meter Customize"
(Vlastní nastavení přístroje). ( S. 250)
*3: Pojem "regenerace" používaný v této příručce znamená přeměnu energie
vytvořené pohybem vozidla na elektrickou energii.
5
6
7
8

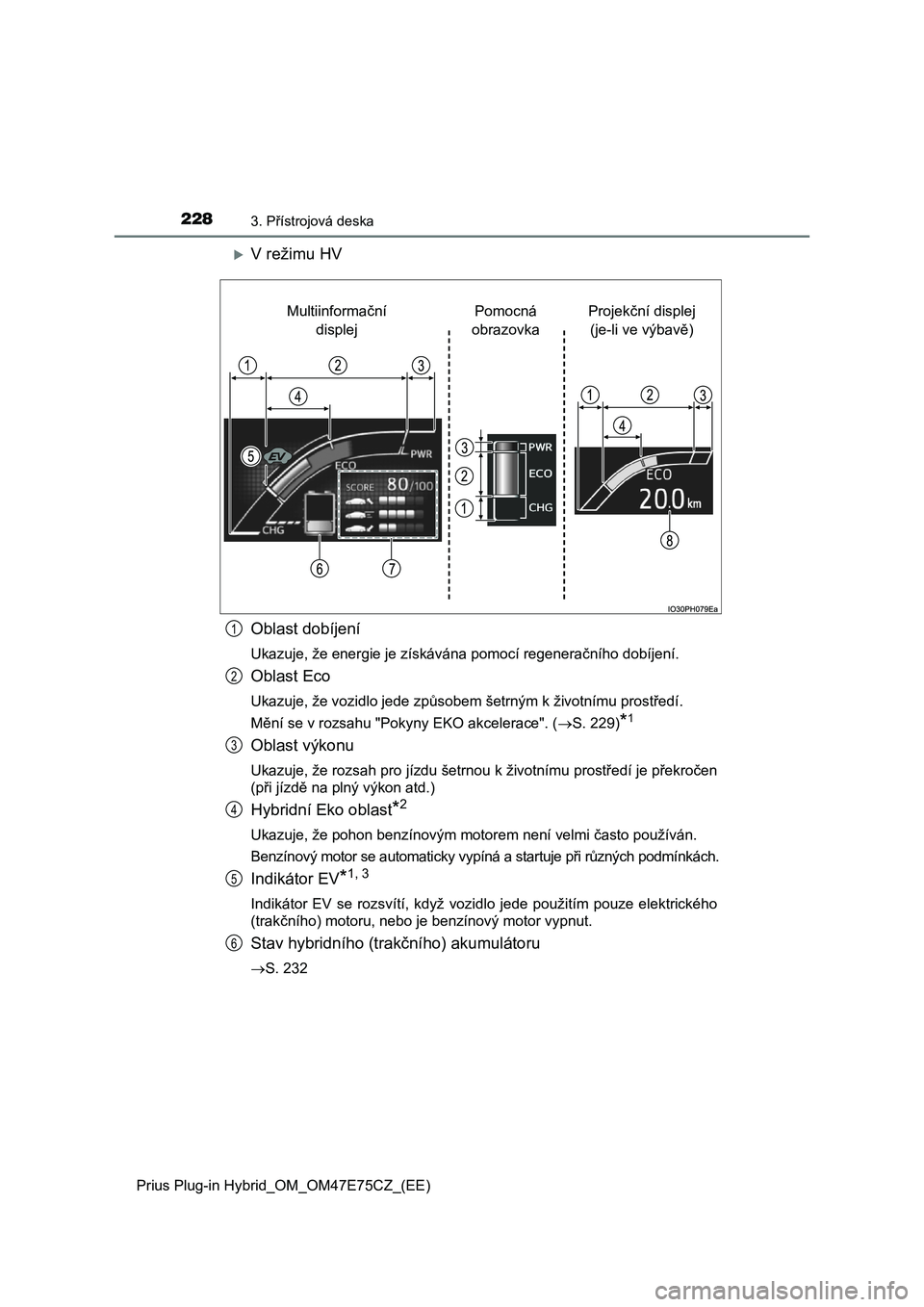

2283. Přístrojová deska
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
V režimu HV
Oblast dobíjení
Ukazuje, že energie je získávána pomocí regeneračního dobíjení.
Oblast Eco
Ukazuje, že vozidlo jede způsobem šetrným k životnímu prostředí .
Mění se v rozsahu "Pokyny EKO akcelerace". ( S. 229)*1
Oblast výkonu
Ukazuje, že rozsah pro jízdu šetrnou k životnímu prostředí je překročen
(při jízdě na plný výkon atd.)
Hybridní Eko oblast*2
Ukazuje, že pohon benzínovým motorem není velmi často používán.
Benzínový motor se automaticky vypíná a startuje při různých po dmínkách.
Indikátor EV*1, 3
Indikátor EV se rozsvítí, když vozidlo jede použitím pouze elektrického
(trakčního) motoru, nebo je benzínový motor vypnut.
Stav hybridního (trakčního) akumulátoru
 S. 232
Projekční displej
(je-li ve výbavě)
Pomocná
obrazovka
Multiinformační
displej
1
2
3
4
5
6
