TOYOTA PRIUS PLUG-IN HYBRID 2022 Návod na použití (in Czech)

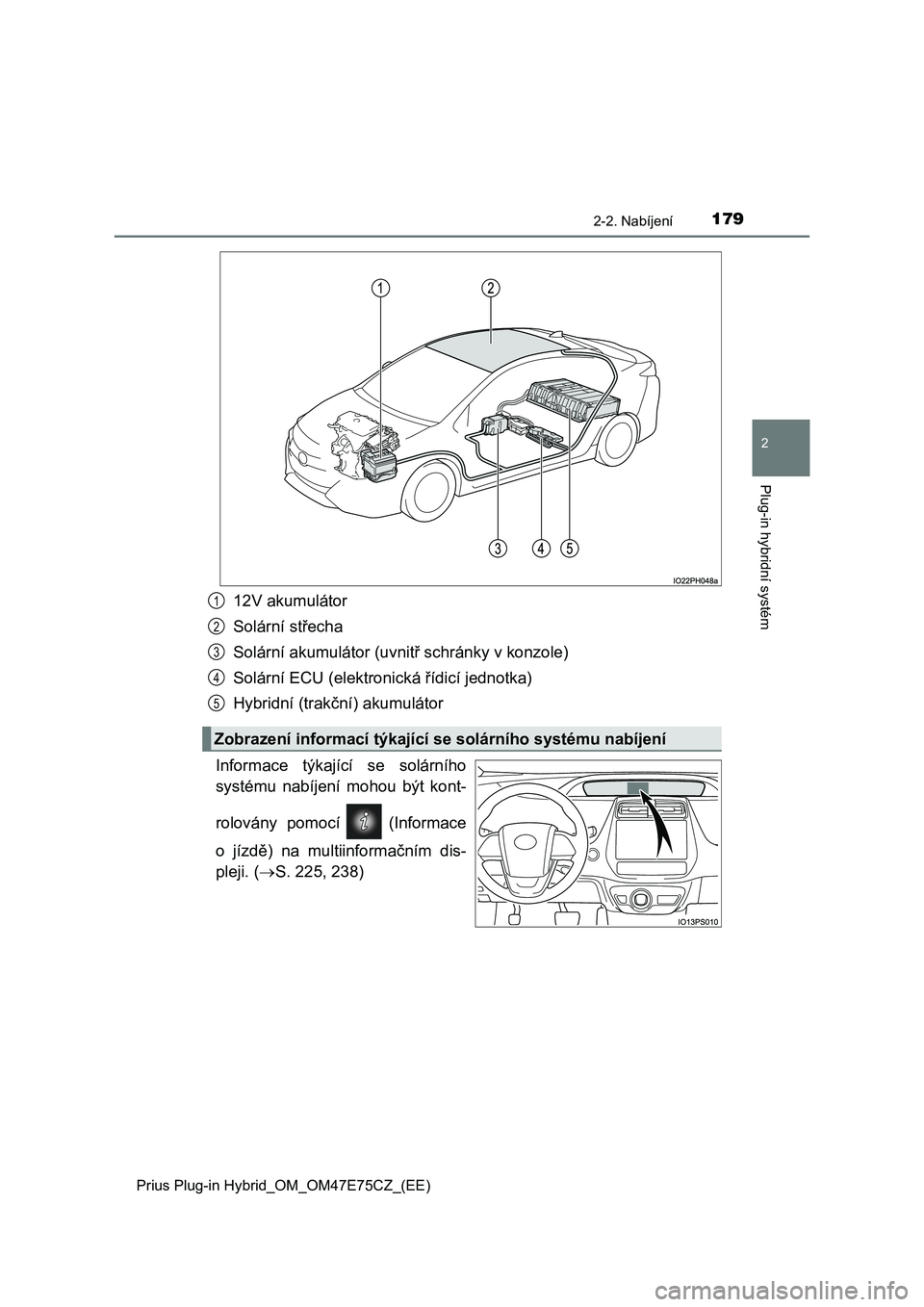

1792-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
12V akumulátor
Solární střecha
Solární akumulátor (uvnitř schránky v konzole)
Solární ECU (elektroni cká řídicí jednotka)
Hybridní (trakční) akumulátor
Informace týkající se solárního
systému nabíjení mohou být kont-
rolovány pomocí (Informace
o jízdě) na multiinformačním dis-
pleji. ( S. 225, 238)
Zobrazení informací týkající se solárního systému nabíjení
1
2
3
4
5

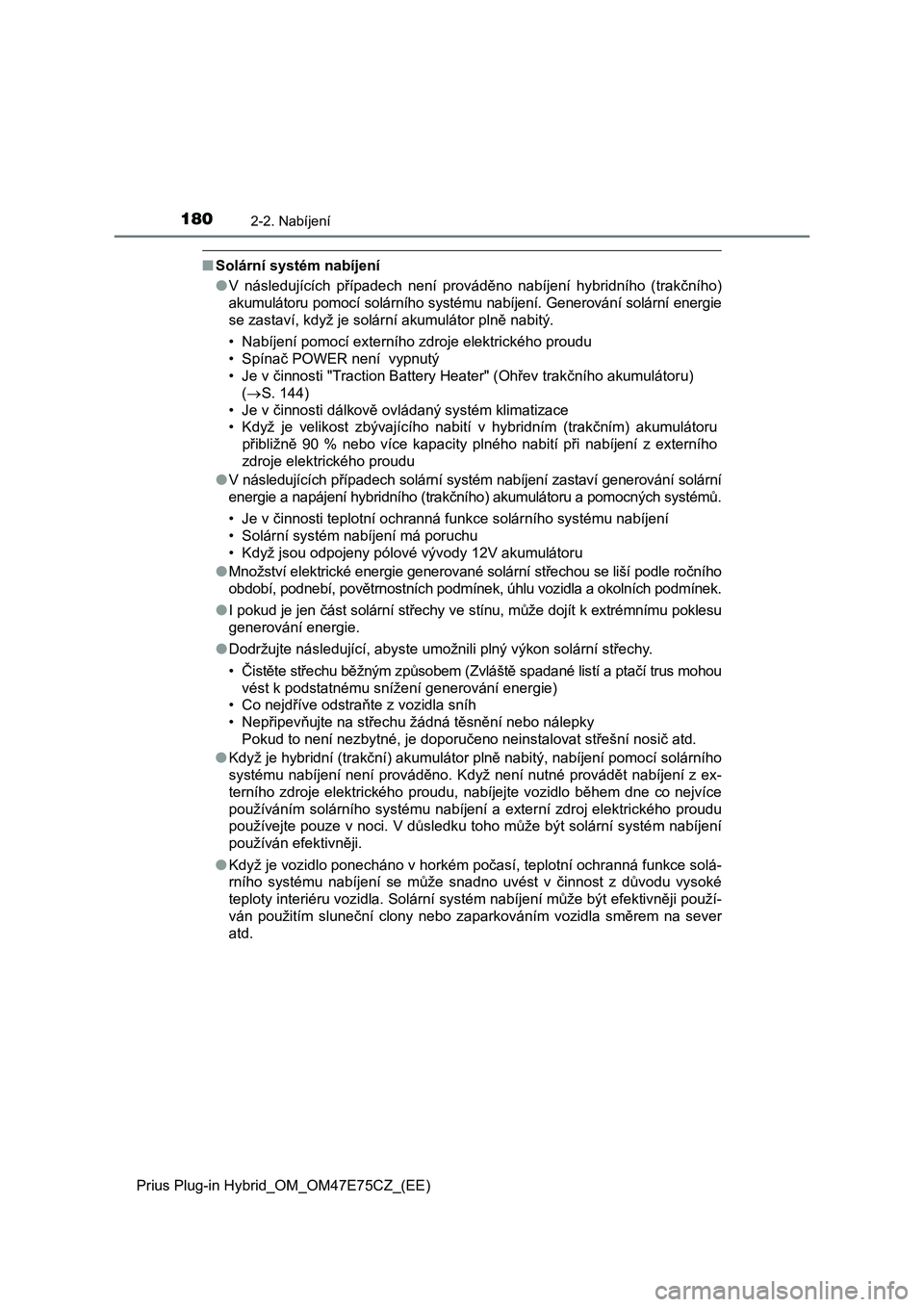

1802-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■Solární systém nabíjení
● V následujících případech není prováděno nabíjení hybridního (trakčního)
akumulátoru pomocí solárního systému nabíjení. Generování solár ní energie
se zastaví, když je solární akumulátor plně nabitý.
• Nabíjení pomocí externího zdroje elektrického proudu
• Spínač POWER není vypnutý
• Je v činnosti "Traction Battery Heater" (Ohřev trakčního akumu látoru)
( S. 144)
• Je v činnosti dálkově ovládaný systém klimatizace
• Když je velikost zbývajícího nabití v hybridním (trakčním) aku mulátoru
přibližně 90 % nebo více kapacity plného nabití při nabíjení z externího
zdroje elektrického proudu
● V následujících případech solární systém nabíjení zastaví generování solární
energie a napájení hybridního (trakčního) akumulátoru a pomocný ch systémů.
• Je v činnosti teplotní ochranná funkce solárního systému nabíj ení
• Solární systém nabíjení má poruchu
• Když jsou odpojeny pólové vývody 12V akumulátoru
● Množství elektrické energie generované solární střechou se liší podle ročního
období, podnebí, povětrnostních podmínek, úhlu vozidla a okolní ch podmínek.
● I pokud je jen část solární střechy ve stínu, může dojít k extrémnímu poklesu
generování energie.
● Dodržujte následující, abyste umožnili plný výkon solární střechy.
• Čistěte střechu běžným způsobem (Zvláště spadané listí a ptačí trus mohou
vést k podstatnému snížení generování energie)
• Co nejdříve odstraňte z vozidla sníh
• Nepřipevňujte na střechu žádná těsnění nebo nálepky
Pokud to není nezbytné, je doporučeno neinstalovat střešní nosi č atd.
● Když je hybridní (trakční) akumulátor plně nabitý, nabíjení pomocí solárního
systému nabíjení není prováděno. Když není nutné provádět nabíj ení z ex-
terního zdroje elektrického proudu, nabíjejte vozidlo během dne co nejvíce
používáním solárního systému nabíjení a externí zdroj elektrick ého proudu
používejte pouze v noci. V důsledku toho může být solární systé m nabíjení
používán efektivněji.
● Když je vozidlo ponecháno v horkém počasí, teplotní ochranná funkce solá-
rního systému nabíjení se může snadno uvést v činnost z důvodu vysoké
teploty interiéru vozidla. Solární systém nabíjení může být efe ktivněji použí-
ván použitím sluneční clony nebo zaparkováním vozidla směrem na sever
atd.

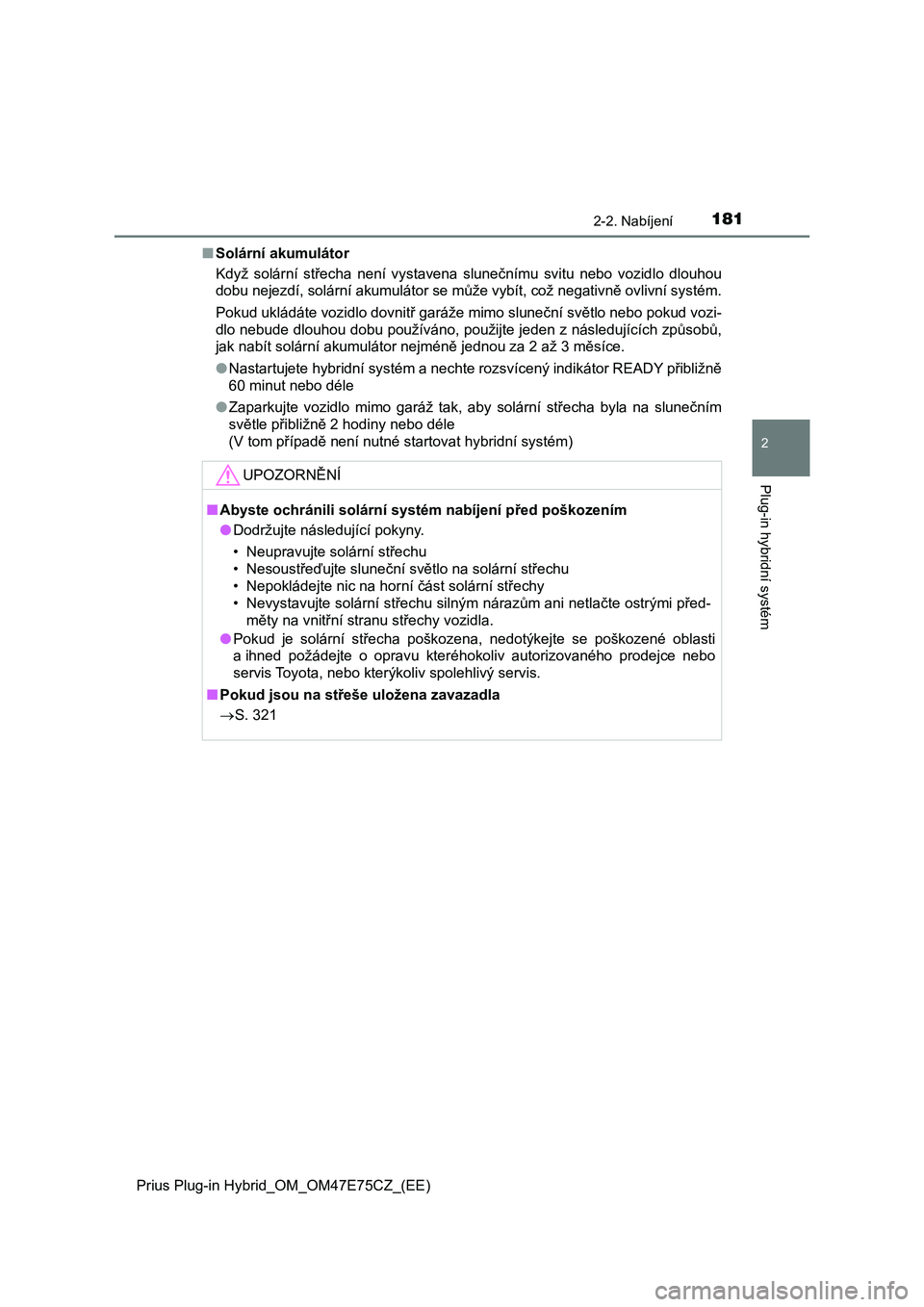

1812-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
■ Solární akumulátor
Když solární střecha není vystavena slunečnímu svitu nebo vozid lo dlouhou
dobu nejezdí, solární akumulátor se může vybít, což negativně o vlivní systém.
Pokud ukládáte vozidlo dovnitř garáže mimo sluneční světlo nebo pokud vozi-
dlo nebude dlouhou dobu používáno, použijte jeden z následující ch způsobů,
jak nabít solární akumulátor nejméně jednou za 2 až 3 měsíce.
● Nastartujete hybridní systém a nechte rozsvícený indikátor READY přibližně
60 minut nebo déle
● Zaparkujte vozidlo mimo garáž tak, aby solární střecha byla na slunečním
světle přibližně 2 hodiny nebo déle
(V tom případě není nutné startovat hybridní systém)
UPOZORNĚNÍ
■ Abyste ochránili solární systém nabíjení před poškozením
● Dodržujte následující pokyny.
• Neupravujte solární střechu
• Nesoustřeďujte sluneční světlo na solární střechu
• Nepokládejte nic na horní část solární střechy
• Nevystavujte solární střechu silným nárazům ani netlačte ostrý mi před-
měty na vnitřní stranu střechy vozidla.
● Pokud je solární střecha poškozena, nedotýkejte se poškozené oblasti
a ihned požádejte o opravu kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
■ Pokud jsou na střeše uložena zavazadla
 S. 321

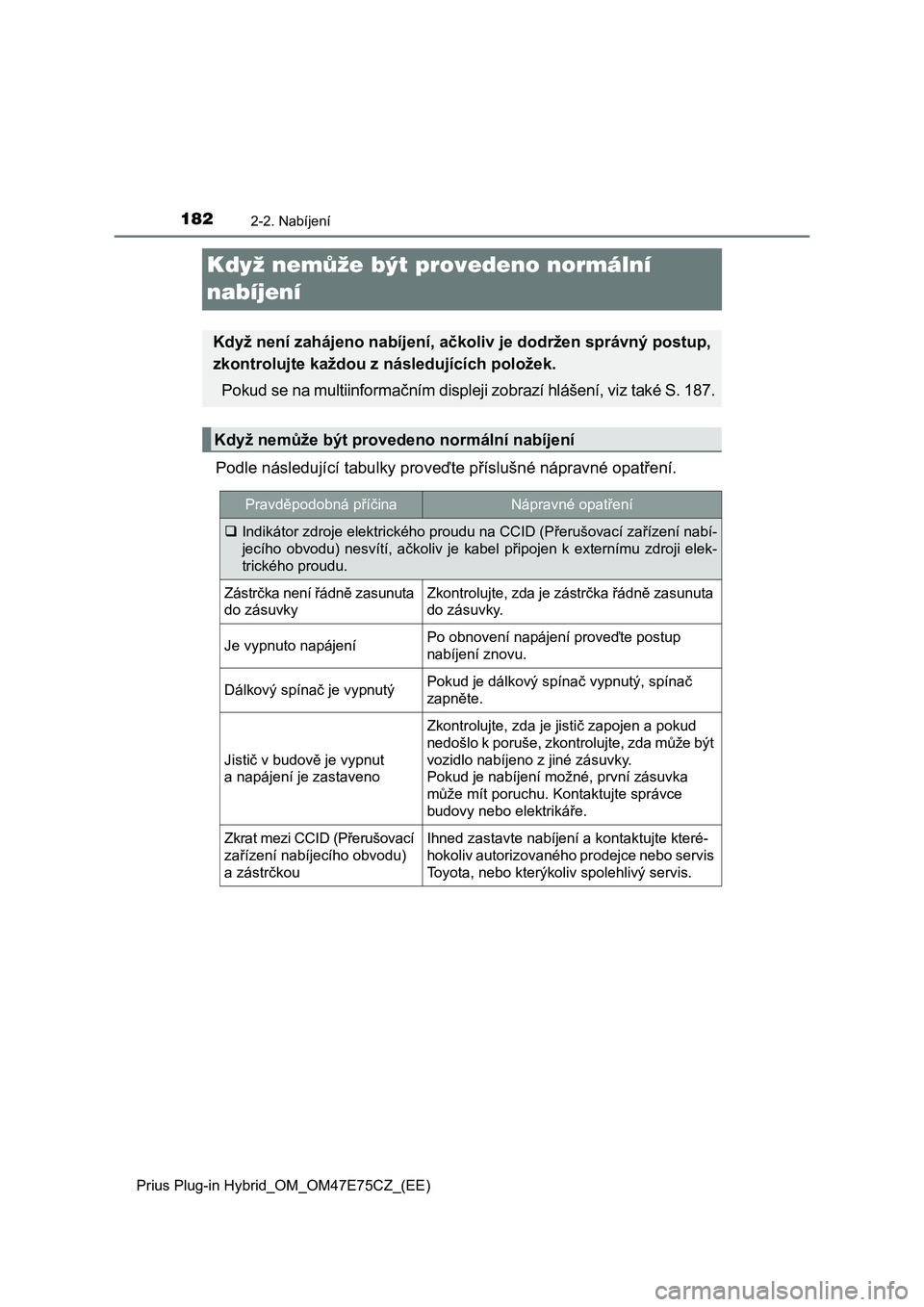

1822-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Když nemůže být provedeno normální
nabíjení
Podle následující tabulky proveďte příslušné nápravné opatření.
Když není zahájeno nabíjení, ačkoliv je dodržen správný postup,
zkontrolujte každou z následujících položek.
Pokud se na multiinformačním displeji zobrazí hlášení, viz také S. 187.
Když nemůže být provedeno normální nabíjení
Pravděpodobná příčinaNápravné opatření
Indikátor zdroje elektrického proudu na CCID (Přerušovací zařízení nabí-
jecího obvodu) nesvítí, ačkoliv je kabel připojen k externímu zdroji elek-
trického proudu.
Zástrčka není řádně zasunuta
do zásuvkyZkontrolujte, zda je zástrčka řádně zasunuta
do zásuvky.
Je vypnuto napájeníPo obnovení napájení proveďte postup
nabíjení znovu.
Dálkový spínač je vypnutýPokud je dálkový spínač vypnutý, spínač
zapněte.
Jistič v budově je vypnut
a napájení je zastaveno
Zkontrolujte, zda je jistič zapojen a pokud
nedošlo k poruše, zkontrolujte, zda může být
vozidlo nabíjeno z jiné zásuvky.
Pokud je nabíjení možné, první zásuvka
může mít poruchu. Kontaktujte správce
budovy nebo elektrikáře.
Zkrat mezi CCID (Přerušovací
zařízení nabíjecího obvodu)
a zástrčkouIhned zastavte nabíjení a kontaktujte které-
hokoliv autorizovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.

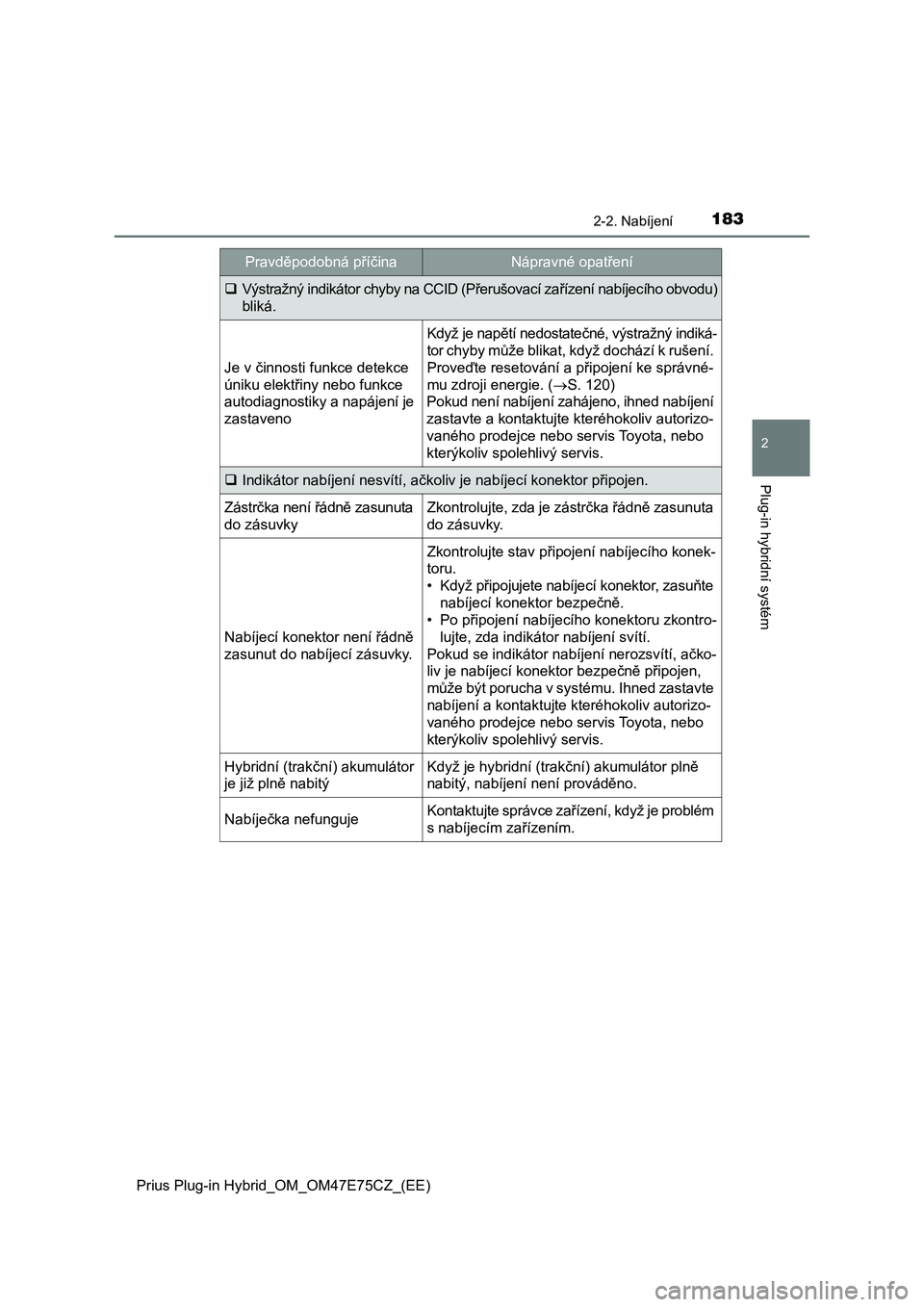

1832-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Výstražný indikátor chyby na CCID (Přerušovací zařízení nabíjecího obvodu)
bliká.
Je v činnosti funkce detekce
úniku elektřiny nebo funkce
autodiagnostiky a napájení je
zastaveno
Když je napětí nedostatečné, výstražný indiká-
tor chyby může blikat, když dochází k rušení.
Proveďte resetování a připojení ke správné-
mu zdroji energie. (S. 120)
Pokud není nabíjení zahájeno, ihned nabíjení
zastavte a kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Indikátor nabíjení nesvítí, ačkoliv je nabíjecí konektor připojen.
Zástrčka není řádně zasunuta
do zásuvkyZkontrolujte, zda je zástrčka řádně zasunuta
do zásuvky.
Nabíjecí konektor není řádně
zasunut do nabíjecí zásuvky.
Zkontrolujte stav připojení nabíjecího konek-
toru.
• Když připojujete nabíjecí konektor, zasuňte
nabíjecí konektor bezpečně.
• Po připojení nabíjecího konektoru zkontro-
lujte, zda indikátor nabíjení svítí.
Pokud se indikátor nabíjení nerozsvítí, ačko-
liv je nabíjecí konektor bezpečně připojen,
může být porucha v systému. Ihned zastavte
nabíjení a kontaktujte kteréhokoliv autorizo-
vaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis.
Hybridní (trakční) akumulátor
je již plně nabitýKdyž je hybridní (trakční) akumulátor plně
nabitý, nabíjení není prováděno.
Nabíječka nefungujeKontaktujte správce zařízení, když je problém
s nabíjecím zařízením.
Pravděpodobná příčinaNápravné opatření

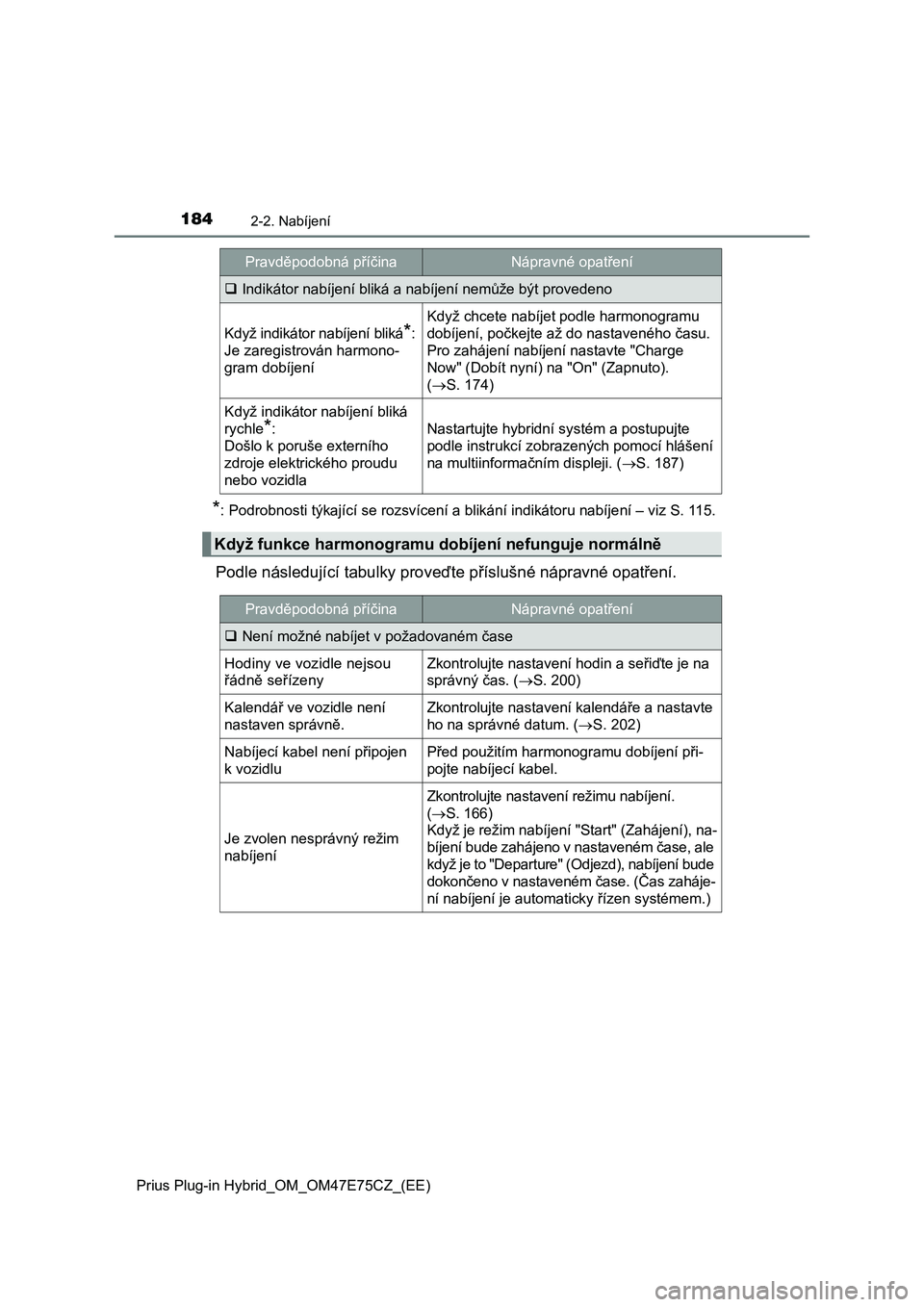

1842-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
*: Podrobnosti týkající se rozsvícení a blikání indikátoru nabíjení – viz S. 115.
Podle následující tabulky proveďte příslušné nápravné opatření.
<002c00510047004c004e006900570052005500030051004400450074004d00480051007400030045004f004c004e00690003004400030051004400450074004d0048005100740003005100480050012400e500480003004500ea0057000300530055005200
5900480047004800510052[
Když indikátor nabíjení bliká*:
Je zaregistrován harmono-
gram dobíjení
Když chcete nabíjet podle harmonogramu
dobíjení, počkejte až do nastaveného času.
Pro zahájení nabíjení nastavte "Charge
Now" (Dobít nyní) na "On" (Zapnuto).
(S. 174)
Když indikátor nabíjení bliká
rychle
*:
Došlo k poruše externího
zdroje elektrického proudu
nebo vozidlaNastartujte hybridní systém a postupujte
podle instrukcí zobrazených pomocí hlášení
na multiinformačním displeji. (S. 187)
Když funkce harmonogramu dobíjení nefunguje normálně
Pravděpodobná příčinaNápravné opatření
Není možné nabíjet v požadovaném čase
Hodiny ve vozidle nejsou
řádně seřízenyZkontrolujte nastavení hodin a seřiďte je na
správný čas. (S. 200)
Kalendář ve vozidle není
nastaven správně.Zkontrolujte nastavení kalendáře a nastavte
ho na správné datum. (S. 202)
Nabíjecí kabel není připojen
k vozidluPřed použitím harmonogramu dobíjení při-
pojte nabíjecí kabel.
Je zvolen nesprávný režim
nabíjení
Zkontrolujte nastavení režimu nabíjení.
(S. 166)
Když je režim nabíjení "Start" (Zahájení), na-
bíjení bude zahájeno v nastaveném čase, ale
když je to "Departure" (Odjezd), nabíjení bude
dokončeno v nastaveném čase. (Čas zaháje-
ní nabíjení je automaticky řízen systémem.)
Pravděpodobná příčinaNápravné opatření

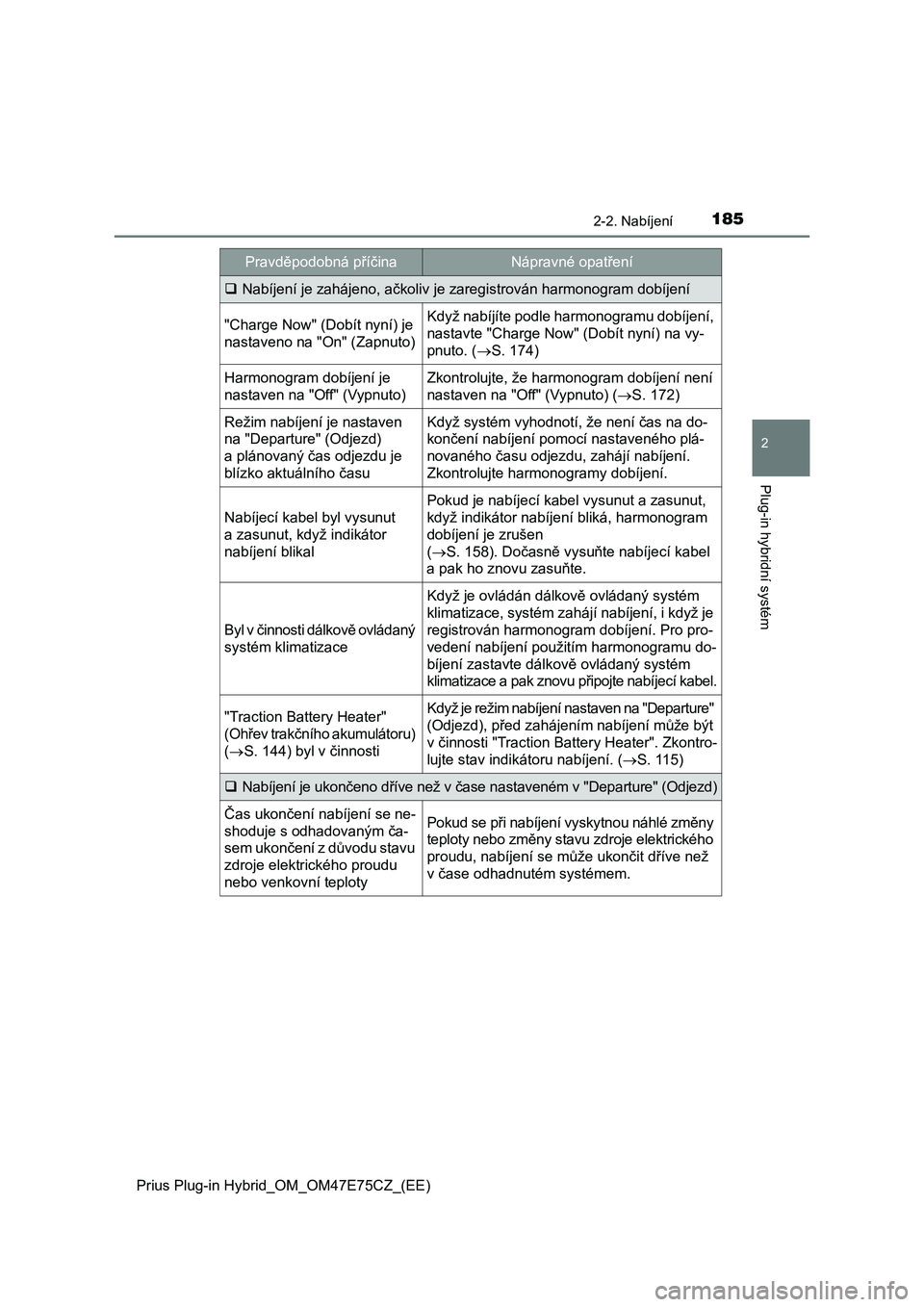

1852-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Nabíjení je zahájeno, ačkoliv je zaregistrován harmonogram dobíjení
"Charge Now" (Dobít nyní) je
nastaveno na "On" (Zapnuto)Když nabíjíte podle harmonogramu dobíjení,
nastavte "Charge Now" (Dobít nyní) na vy-
pnuto. (S. 174)
Harmonogram dobíjení je
nastaven na "Off" (Vypnuto)Zkontrolujte, že harmonogram dobíjení není
nastaven na "Off" (Vypnuto) (S. 172)
Režim nabíjení je nastaven
na "Departure" (Odjezd)
a plánovaný čas odjezdu je
blízko aktuálního časuKdyž systém vyhodnotí, že není čas na do-
končení nabíjení pomocí nastaveného plá-
novaného času odjezdu, zahájí nabíjení.
Zkontrolujte harmonogramy dobíjení.
Nabíjecí kabel byl vysunut
a zasunut, když indikátor
nabíjení blikal
Pokud je nabíjecí kabel vysunut a zasunut,
když indikátor nabíjení bliká, harmonogram
dobíjení je zrušen
(S. 158). Dočasně vysuňte nabíjecí kabel
a pak ho znovu zasuňte.
Byl v činnosti dálkově ovládaný
systém klimatizace
Když je ovládán dálkově ovládaný systém
klimatizace, systém zahájí nabíjení, i když je
registrován harmonogram dobíjení. Pro pro-
vedení nabíjení použitím harmonogramu do-
bíjení zastavte dálkově ovládaný systém
klimatizace a pak znovu připojte nabíjecí kabel.
"Traction Battery Heater"
(Ohřev trakčního akumulátoru)
(S. 144) byl v činnostiKdyž je režim nabíjení nastaven na "Departure"
(Odjezd), před zahájením nabíjení může být
v činnosti "Traction Battery Heater". Zkontro-
lujte stav indikátoru nabíjení. (S. 115)
Nabíjení je ukončeno dříve než v čase nastaveném v "Departure" (Odjezd)
Čas ukončení nabíjení se ne-
shoduje s odhadovaným ča-
sem ukončení z důvodu stavu
zdroje elektrického proudu
nebo venkovní teplotyPokud se při nabíjení vyskytnou náhlé změny
teploty nebo změny stavu zdroje elektrického
proudu, nabíjení se může ukončit dříve než
v čase odhadnutém systémem.
Pravděpodobná příčinaNápravné opatření

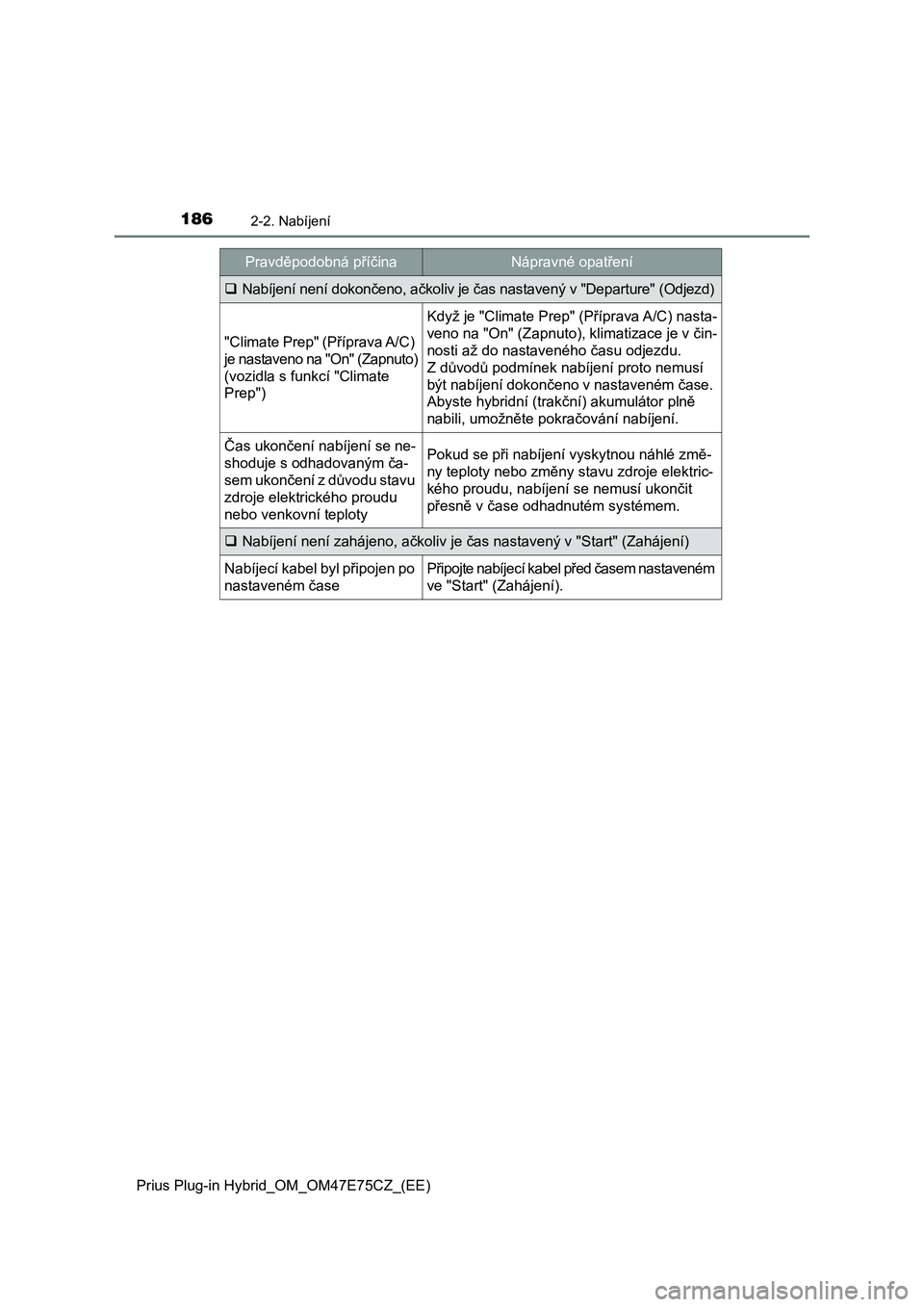

1862-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Nabíjení není dokončeno, ačkoliv je čas nastavený v "Departure" (Odjezd)
"Climate Prep" (Příprava A/C)
je nastaveno na "On" (Zapnuto)
(vozidla s funkcí "Climate
Prep")
Když je "Climate Prep" (Příprava A/C) nasta-
veno na "On" (Zapnuto), klimatizace je v čin-
nosti až do nastaveného času odjezdu.
Z důvodů podmínek nabíjení proto nemusí
být nabíjení dokončeno v nastaveném čase.
Abyste hybridní (trakční) akumulátor plně
nabili, umožněte pokračování nabíjení.
Čas ukončení nabíjení se ne-
shoduje s odhadovaným ča-
sem ukončení z důvodu stavu
zdroje elektrického proudu
nebo venkovní teplotyPokud se při nabíjení vyskytnou náhlé změ-
ny teploty nebo změny stavu zdroje elektric-
kého proudu, nabíjení se nemusí ukončit
přesně v čase odhadnutém systémem.
Nabíjení není zahájeno, ačkoliv je čas nastavený v "Start" (Zahájení)
Nabíjecí kabel byl připojen po
nastaveném časePřipojte nabíjecí kabel před časem nastaveném
ve "Start" (Zahájení).
Pravděpodobná příčinaNápravné opatření

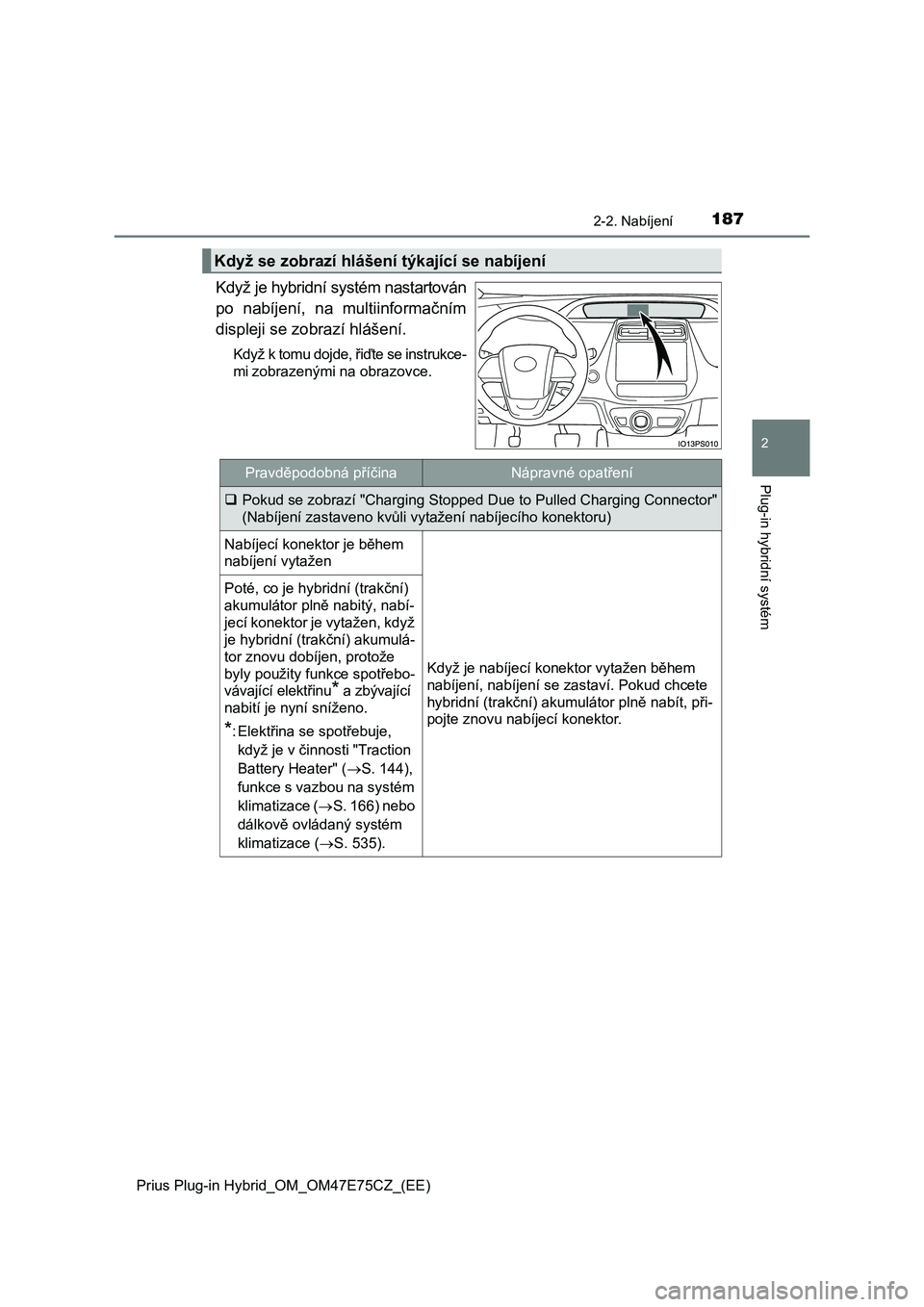

1872-2. Nabíjení
2
Plug-in hybridní systém
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Když je hybridní systém nastartován
po nabíjení, na multiinformačním
displeji se zobrazí hlášení.
Když k tomu dojde, řiďte se instrukce-
mi zobrazenými na obrazovce.
Když se zobrazí hlášení týkající se nabíjení
Pravděpodobná příčinaNápravné opatření
 Pokud se zobrazí "Charging Stopped Due to Pulled Charging Connector"
(Nabíjení zastaveno kvůli vytažení nabíjecího konektoru)
Nabíjecí konektor je během
nabíjení vytažen
Když je nabíjecí konektor vytažen během
nabíjení, nabíjení se zastaví. Pokud chcete
hybridní (trakční) akumulátor plně nabít, při-
pojte znovu nabíjecí konektor.
Poté, co je hybridní (trakční)
akumulátor plně nabitý, nabí-
jecí konektor je vytažen, když
je hybridní (trakční) akumulá-
tor znovu dobíjen, protože
byly použity funkce spotřebo-
vávající elektřinu* a zbývající
nabití je nyní sníženo.
*: Elektřina se spotřebuje,
když je v činnosti "Traction
Battery Heater" ( S. 144),
funkce s vazbou na systém
klimatizace ( S. 166) nebo
dálkově ovládaný systém
klimatizace ( S. 535).

1882-2. Nabíjení
Prius Plug-in Hybrid_OM_OM47E75CZ_(EE)
Pokud se zobrazí "Charging Stopped Due to Pulled Charging Connector"
(Nabíjení zastaveno kvůli vytažení nabíjecího konektoru)
Nabíjecí konektor není
bezpečně připojen
Zkontrolujte stav připojení nabíjecího konek-
toru.
• Když připojujete nabíjecí konektor, zasuň-
te nabíjecí konektor bezpečně.
• Po připojení nabíjecího konektoru zkontro-
lujte, zda indikátor nabíjení svítí.
Pokud nemůže být nabíjení provedeno, ač-
koliv byly provedeny správné postupy,
nechte vozidlo zkontrolovat kterýmkoliv au-
torizovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servi-
sem.
Nabíjecí konektor byl během
nabíjení odemknutKdyž je nabíjecí konektor odemknut během
nabíjení, nabíjení se zastaví. Pro pokračová-
ní nabíjení připojte nabíjecí konektor znovu.
Pokud se zobrazí "Charging Complete Limited Due to Battery Temp"
(Nabíjení dokončeno. Nabití omezeno kvůli teplotě baterie.)
Nabíjení bylo zastaveno, aby
se chránil hybridní (trakční)
akumulátor, protože zůstával
po určitou dobu horký.Nechte hybridní (trakční) akumulátor vychlad-
nout a proveďte nabíjení znovu, pokud veli-
kost nabití nedosáhla požadované velikosti.
Pravděpodobná příčinaNápravné opatření
