TOYOTA PRIUS PLUG-IN HYBRID 2023 Instructieboekje (in Dutch)

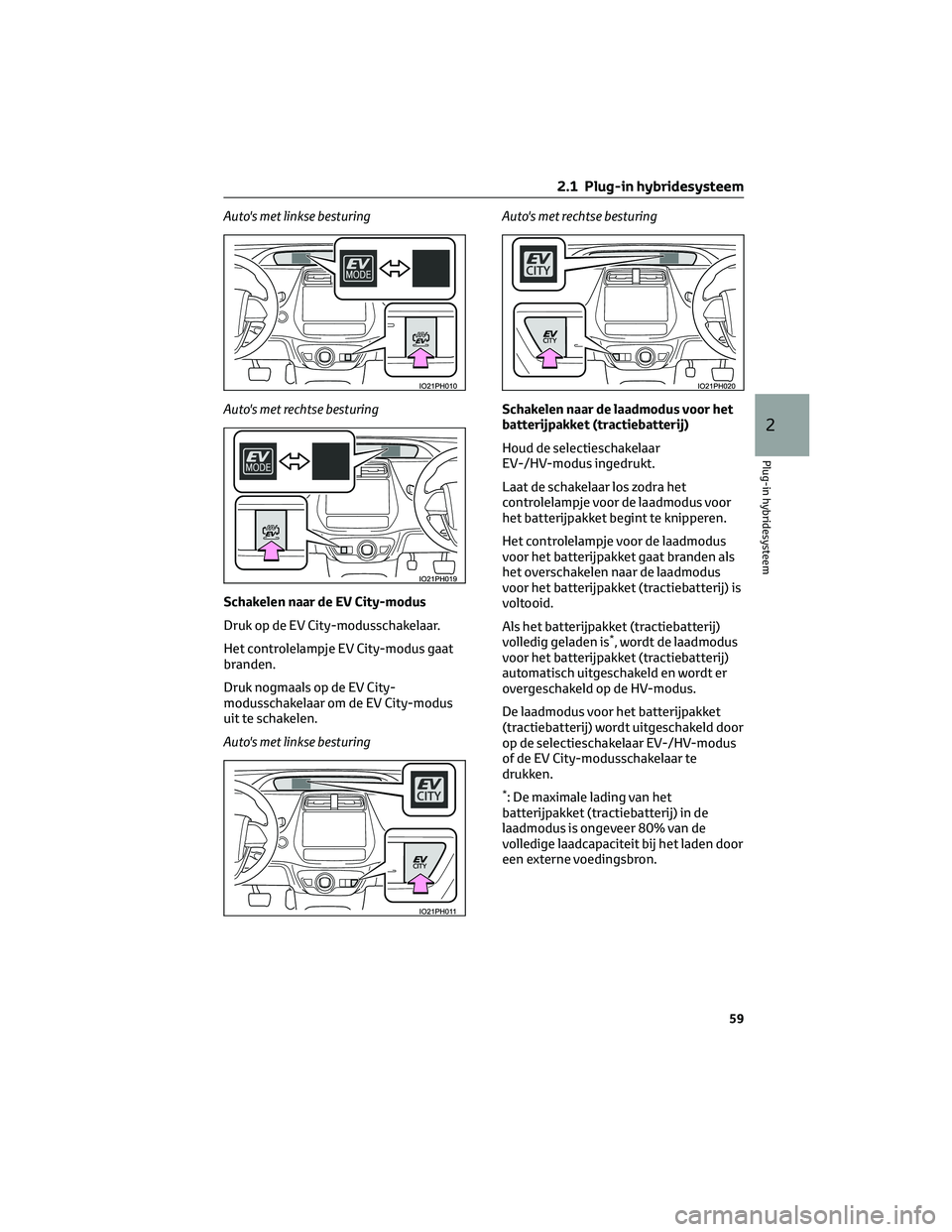

Auto's met linkse besturing
Auto's met rechtse besturing
Schakelen naar de EV City-modus
Druk op de EV City-modusschakelaar.
Het controlelampje EV City-modus gaat
branden.
Druk nogmaals op de EV City-
modusschakelaar om de EV City-modus
uit te schakelen.
Auto's met linkse besturingAuto's met rechtse besturing
Schakelen naar de laadmodus voor het
batterijpakket (tractiebatterij)
Houd de selectieschakelaar
EV-/HV-modus ingedrukt.
Laat de schakelaar los zodra het
controlelampje voor de laadmodus voor
het batterijpakket begint te knipperen.
Het controlelampje voor de laadmodus
voor het batterijpakket gaat branden als
het overschakelen naar de laadmodus
voor het batterijpakket (tractiebatterij) is
voltooid.
Als het batterijpakket (tractiebatterij)
volledig geladen is
*, wordt de laadmodus
voor het batterijpakket (tractiebatterij)
automatisch uitgeschakeld en wordt er
overgeschakeld op de HV-modus.
De laadmodus voor het batterijpakket
(tractiebatterij) wordt uitgeschakeld door
op de selectieschakelaar EV-/HV-modus
of de EV City-modusschakelaar te
drukken.
*: De maximale lading van het
batterijpakket (tractiebatterij) in de
laadmodus is ongeveer 80% van de
volledige laadcapaciteit bij het laden door
een externe voedingsbron.
2.1 Plug-in hybridesysteem
59
2
Plug-in hybridesysteem

Auto's met linkse besturing
Auto's met rechtse besturing
Als de werkingsmodus van het plug-in
hybridesysteem niet kan worden
gewijzigd
In de volgende situaties kan de werking-
smodus van het plug-in hybridesysteem
niet worden gewijzigd, zelfs niet als op de
selectieschakelaar EV-/HV-modus of de EV
City-modusschakelaar gedrukt wordt. (In
dat geval wordt er een waarschuwingsmel-
ding weergegeven op het multi-informa-
tiedisplay als op de schakelaar gedrukt
wordt.)
• Als er niet voldoende elektriciteit voor
elektrisch rijden aanwezig is (in de
EV-/EV City-modus)
• Als de tractiebatterij bijna volledig
geladen is (laadmodus batterijpakket
[tractiebatterij])
Als de EV City-modus wordt
uitgeschakeld
Als de EV City-modus automatisch of
met de EV City-modusschakelaar wordt
uitgeschakeld terwijl het gaspedaal is
ingetrapt, kunnen het aandrijfkoppel ende rijsnelheid toenemen, zelfs als het
gaspedaal in dezelfde stand wordt
gehouden. Als de EV City-modus wordt
uitgeschakeld, klinkt een zoemer en
knippert het controlelampje EV
City-modus, waarna het uitgaat.
Als er met de schakelaar vanuit de
EV-modus naar een andere modus
wordt geschakeld
Als het contact uit wordt gezet, wordt
het overschakelen naar een andere
modus geannuleerd en gaat het systeem
weer naar de EV-modus zodra de auto
de volgende keer wordt gestart.
Laadmodus batterijpakket
(tractiebatterij)
• Het volgende kan gebeuren om onder
andere het systeem te beschermen.
– Er kan niet worden geschakeld naar
de laadmodus voor het
batterijpakket (tractiebatterij) of
deze modus kan niet worden
uitgeschakeld
– De benzinemotor start niet, of stopt
zelfs na het schakelen naar de
laadmodus voor het batterijpakket
(tractiebatterij)
• Als de belasting van het systeem hoog
is, zoals wanneer het energieverbruik
van de airconditioning hoog is of als
de temperatuur van de koelvloeistof
hoog is, kan het laden langer duren
dan gebruikelijk in de laadmodus voor
het batterijpakket (tractiebatterij) of
wordt het laden van het batterijpakket
(tractiebatterij) mogelijk niet
uitgevoerd.
Regeling in elke modus
Tijdens het rijden in de EV-modus
In de EV-modus is elektrisch rijden
(aandrijving door alleen de
elektromotor)
*mogelijk. Afhankelijk van
de situatie kan het elektrisch rijden
echter worden uitgeschakeld en wordt
zowel de benzinemotor als de
elektromotor gebruikt (→blz. 63). Ook
wordt, als er nog maar weinig elektriciteit
2.1 Plug-in hybridesysteem
60

in het batterijpakket (tractiebatterij)
aanwezig is, automatisch naar de
HV-modus geschakeld. Houd u aan het
volgende om lang in de EV-modus te
kunnen rijden.
•
Vermijd plotseling sterk accelereren en
plotseling sterk decelereren en rijd
rustig. Als er herhaaldelijk sterk wordt
geaccelereerd, raakt het batterijpakket
(tractiebatterij) sneller ontladen. Ook
kan door snel accelereren of rijden met
hoge snelheid het elektrisch rijden
worden uitgeschakeld.
• Beperk uw snelheid zo veel mogelijk.
De afstand die gereden kan worden in
de EV-modus neemt bij hoge
snelheden aanzienlijk af.
*: De actieradius voor elektrisch rijden
kan worden bekeken op het
multi-informatiedisplay, enz.
(→Blz. 148, blz. 163, blz. 174)
Tijdens het rijden in de EV City-modus
In de EV City-modus is elektrisch rijden
(aandrijving door alleen de
elektromotor) mogelijk.
*1
• Het motorvermogen is op hetzelfde
niveau beperkt, tenzij het gaspedaal
volledig is ingetrapt. Als er
geaccelereerd moet worden, moet het
gaspedaal volledig worden ingetrapt
of moet de EV City-modus indien
nodig worden uitgeschakeld.
• In de volgende situaties wordt de EV
City-modus automatisch
uitgeschakeld.
*2
– Als er niet elektrisch kan worden
gereden. (→Blz. 63)
– Als de Dynamic Radar Cruise Control
met volledig snelheidsbereik is
ingeschakeld.
– Als het gaspedaal volledig is
ingetrapt.
*1: De actieradius voor elektrisch rijden
kan worden bekeken op het
multi-informatiedisplay, enz. (→Blz. 148,
272, blz. 163, blz. 174)
*2: Afhankelijk van de omstandigheden
kan de EV City-modus ook in andere dan
de hiervoor genoemde situaties worden
uitgeschakeld.
Tijdens het rijden in de HV-modus
De auto kan op dezelfde manier worden
gereden als een standaard-hybrideauto. In
de HV-modus wordt het hybridesysteem in
principe als volgt geregeld, afhankelijk van
de rijomstandigheden.
• Wanneer de auto stilstaat, wordt de
benzinemotor uitgeschakeld*.
• Bij het wegrijden wordt de auto
aangedreven door de elektromotor
(tractiemotor).
•
Als er normaal wordt gereden, worden
de benzinemotor en de elektromotor
(tractiemotor) effectief geregeld en is
het brandstofverbruik minimaal. Ook
fungeert de elektromotor
(tractiemotor), indien nodig, als een
elektrische generator om het
batterijpakket (tractiebatterij) op te
laden.
• Als het gaspedaal stevig wordt
ingetrapt, wordt de aandrijfkracht van
zowel de benzinemotor als de
elektromotor (tractiemotor) gebruikt
om te accelereren.
*: Wanneer het batterijpakket
(tractiebatterij) moet worden opgeladen
of wanneer de motor aan het opwarmen
is, enz., wordt de benzinemotor niet
automatisch uitgeschakeld. (→Blz. 63)
Tijdens het remmen (regeneratief
remmen)
De elektromotor (tractiemotor) laadt
het batterijpakket (tractiebatterij) op.
Door actief gebruik te maken van het
regeneratieve remmen kan de
actieradius voor elektrisch rijden
worden vergroot doordat elektriciteit
wordt opgeslagen in het batterijpakket
(tractiebatterij). In de HV-modus kan het
regeneratieve remsysteem ook actief
worden ingezet om het
brandstofverbruik te verminderen.
2.1 Plug-in hybridesysteem
61
2
Plug-in hybridesysteem

Laden (→blz. 73)
Om in de EV-/EV City-modus te kunnen
rijden, moet het batterijpakket
(tractiebatterij) vóór gebruik door een
externe voedingsbron worden opgeladen.
Zelfs als het laden van het batterijpakket
(tractiebatterij) niet voltooid is, kan er
met de auto gereden worden. Als het
batterijpakket (tractiebatterij) niet meer
voldoende geladen is, kan er mogelijk niet
in de EV-/EV City-modus worden
gereden of wordt de actieradius voor
elektrisch rijden kleiner.
Waarschuwingssysteem naderende
auto
Als u rijdt met uitgeschakelde
benzinemotor, wordt er een geluid, dat
aangepast wordt aan de rijsnelheid,
afgespeeld om mensen in de buurt te
waarschuwen dat de auto nadert. Het
geluid stopt als de rijsnelheid hoger
wordt dan ongeveer 25 km/h.
Regeneratief remmen
• In de volgende situaties wordt
kinetische energie omgezet in
elektrische energie en wordt er een
afremmingskracht gegenereerd
terwijl tegelijkertijd het batterijpakket
(tractiebatterij) wordt opgeladen.
– Het gaspedaal wordt losgelaten
terwijl er wordt gereden in stand D
of B.– Het rempedaal wordt ingetrapt
terwijl er wordt gereden in stand D
of B.
• Als het benzineroetfiltersysteem
(→blz. 344) in werking is om het
uitlaatgasfilter te regenereren, wordt
het batterijpakket (tractiebatterij)
mogelijk niet opgeladen.
Actieradius elektrisch rijden
• De actieradius voor elektrisch rijden
kan worden bekeken op het
multi-informatiedisplay, enz.
(→Blz. 148, 272, blz. 163, blz. 174)
•
De actieradius voor elektrisch rijden
wijzigt afhankelijk van de
ladingstoestand van het batterijpakket
(tractiebatterij), de rijsnelheid, enz.
• Afhankelijk van de situatie kan het
elektrisch rijden worden
uitgeschakeld en wordt zowel de
benzinemotor als de elektromotor
gebruikt, zelfs als het batterijpakket
(tractiebatterij) voldoende geladen is.
(→Blz. 63)
Nadat van de EV-modus is
overgeschakeld naar de HV-modus
vanwege een te geringe lading van het
batterijpakket (tractiebatterij)
Als het batterijpakket (tractiebatterij)
wordt geregenereerd wanneer de auto
langdurig een lange helling afrijdt, wordt
onder andere de actieradius voor
elektrisch rijden weergegeven op het
multi-informatiedisplay en wordt de
EV-modus automatisch ingeschakeld.
Als de EV-modus niet wordt
ingeschakeld terwijl de actieradius voor
elektrisch rijden wel wordt
weergegeven, kan de EV-modus worden
ingeschakeld door de selectieschakelaar
EV-/HV-modus in te drukken.
Brandstof tanken
Plug-in hybrideauto's kunnen rijden op
elektriciteit die geladen is via een
externe voedingsbron. Omdat de
benzinemotor, afhankelijk van de
situatie, ook wordt gebruikt in de
2.1 Plug-in hybridesysteem
62

EV-modus en de benzinemotor ook
dient als voedingsbron in de HV-modus,
moet er brandstof in de tank van de auto
aanwezig zijn. Controleer het
brandstofniveau regelmatig en tank
onmiddellijk bij als het brandstofniveau
te laag wordt. (→Blz. 237)
Werking van de benzinemotor in de
EV-modus
Zelfs als de resterende lading in het
batterijpakket (tractiebatterij) voldoende
is en de actieradius voor elektrisch rijden
(→
blz. 148, 272, blz. 163, blz. 174)
wordt weergegeven op onder andere
het multi-informatiedisplay, kan het
elektrisch rijden (aandrijving door alleen
de elektromotor) worden uitgeschakeld
en kan, afhankelijk van de situatie, zowel
de benzinemotor als de elektromotor
worden gebruikt (er wordt weer
automatisch overgeschakeld naar
elektrisch rijden als elektrisch rijden
weer mogelijk geworden is).
In de volgende situaties wordt het
elektrisch rijden mogelijk automatisch
uitgeschakeld:
• Als de rijsnelheid hoger is dan
ongeveer 135 km/h.
• Als er tijdelijk meer vermogen nodig
is, bijvoorbeeld als het gaspedaal sterk
wordt ingetrapt of er plotseling wordt
geaccelereerd.
• Als de temperatuur van het
hybridesysteem te hoog is. De auto
heeft lang in de zon gestaan of na het
oprijden van een helling, het rijden
met hoge snelheid, enz.
• Als de temperatuur van het
hybridesysteem te laag is.
•
Als de verwarming wordt ingeschakeld
bij een buitentemperatuur lager dan
ongeveer -10°C.
• Als de schakelaar van de
voorruitontwaseming is ingedrukt.
(→Blz. 354)
• Als het systeem vaststelt dat de
benzinemotor gestart moet worden.De benzinemotor treedt mogelijk ook in
werking in andere dan de bovenstaande
gevallen, afhankelijk van de
omstandigheden.
Omstandigheden waarin de
benzinemotor mogelijk niet wordt
uitgeschakeld
De benzinemotor wordt automatisch
gestart en uitgeschakeld. Hij wordt
echter onder de volgende
omstandigheden mogelijk niet
automatisch uitgeschakeld
*:
• Tijdens de opwarmfase van de
benzinemotor
• Tijdens het opladen van het
batterijpakket (tractiebatterij)
• Als de temperatuur van het
batterijpakket (tractiebatterij) hoog
of laag is
• Als de schakelaar van de
voorruitontwaseming is ingedrukt.
(→Blz. 354)
*: Afhankelijk van de omstandigheden
wordt de benzinemotor mogelijk ook
niet automatisch uitgeschakeld in
andere dan de hiervoor genoemde
situaties.
Als de auto gedurende een langere tijd
niet wordt gebruikt
• Kan de 12V-accu ontladen raken.
Laad de 12V-accu in dat geval op.
(→Blz. 395)
Om te voorkomen dat het batterijpakket
(tractiebatterij) helemaal ontladen
raakt, moet het batterijpakket
(tractiebatterij) worden geladen via een
externe voedingsbron of moet het
hybridesysteem ten minste één keer per
2 - 3 maanden worden gestart, en moet
het contact UIT worden gezet nadat de
benzinemotor automatisch is gestopt.
(Als de benzinemotor niet start binnen
10 seconden nadat het controlelampje
READY is gaan branden, kan het contact
UIT worden gezet zonder dat verdere
actie ondernomen hoeft te worden.)
2.1 Plug-in hybridesysteem
63
2
Plug-in hybridesysteem

• Als de auto achtergelaten wordt met
aangesloten laadkabel, neemt het
elektriciteitsverbruik van de 12V-accu
toe omdat er controles, zoals een
systeemcontrole, worden uitgevoerd.
Als de laadkabel niet meer nodig is,
moet hij direct worden losgekoppeld
van de auto.
• Voor auto's met solarlaadsysteem, zie
blz. 123.
Geluiden en trillingen die kenmerkend
zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden
hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het
controlelampje READY brandt. Activeer
uit veiligheidsoverwegingen de
parkeerrem en zorg dat u stand P hebt
ingeschakeld wanneer u de auto
parkeert.
De volgende geluiden of trillingen
kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze
duiden niet op een defect:
• Er kunnen motorgeluiden hoorbaar
zijn uit het motorcompartiment.
• Als het hybridesysteem wordt in- of
uitgeschakeld, kunnen er geluiden
hoorbaar zijn die afkomstig zijn van
het batterijpakket (tractiebatterij).
• Bij het inschakelen of uitschakelen
van het hybridesysteem zijn er
mogelijk werkingsgeluiden van de
relais te horen, zoals een klik of een
vaag gerammel, die afkomstig zijn van
het batterijpakket (tractiebatterij)
achter de achterstoelen.
• Als de achterklep open is, kunnen er
geluiden van het hybridesysteem
hoorbaar zijn.
• Als de benzinemotor start of stopt, bij
rijden met lage snelheden of als de
motor met stationair toerental draait,
kunnen er geluiden hoorbaar zijn van
de transmissie.
• Bij sterk accelereren kunnen er
motorgeluiden hoorbaar zijn.• Als het rempedaal wordt ingetrapt of
het gaspedaal wordt losgelaten,
kunnen er geluiden hoorbaar zijn die
worden veroorzaakt door het
regeneratief remmen.
• Als de benzinemotor start of stopt,
kunnen trillingen voelbaar zijn.
• Via de ventilatieopeningen kunnen
geluiden hoorbaar zijn die afkomstig
zijn van de koelventilator. (→Blz. 66)
Waarschuwingssysteem naderende
auto
In de volgende gevallen is het
waarschuwingssysteem voor een
naderende auto mogelijk moeilijk te
horen voor mensen in de buurt.
• In gebieden met harde
omgevingsgeluiden
• In de wind of regen
Ook is het waarschuwingssysteem voor
een naderende auto achter de auto
mogelijk moeilijker te horen dan voor de
auto omdat het systeem aan de
voorzijde van de auto is geïnstalleerd.
Als “Proximity Notification System
Malfunction Visit Your Dealer”
(Storing in waarschuwingssysteem
naderende auto. Ga naar uw dealer) op
het multi-informatiedisplay wordt
weergegeven
Er is mogelijk een storing aanwezig in
het waarschuwingssysteem voor een
naderende auto. Laat de auto
onmiddellijk nakijken door een erkende
Toyota-dealer of hersteller/reparateur
of een andere naar behoren
gekwalificeerde en uitgeruste
deskundige.
Onderhoud, reparatie, recycling en
afvoer
Neem voor onderhoud, reparatie,
recycling en afvoer contact op met een
erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Voer de auto niet zelf af.
2.1 Plug-in hybridesysteem
64

WAARSCHUWING!
Als de laadmodus voor het
batterijpakket (tractiebatterij)
gebruikt wordt
Neem de volgende voorzorgsmaa-
tregelen in acht bij het gebruik van de
laadmodus voor het batterijpakket
(tractiebatterij) tijdens het parkeren.
Als u dat niet doet, kan dit leiden tot de
dood of zeer schadelijk zijn voor de
gezondheid, aangezien de benzinemotor
werkt in de oplaadmodus voor het
WAARSCHUWING!(Vervolg)
batterijpakket (tractiebatterij).• Breng de auto niet tot stilstand in debuurt van licht ontvlambare
materialen.
• Gebruik de laadmodus voor het batterijpakket (tractiebatterij) niet in
een afgesloten ruimte waar niet
voldoende ventilatie is, zoals in een
garage of in een omgeving die
omringd is door sneeuwwallen.
2.1.2 Voorzorgsmaatregelen plug-in hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspanningssysteem
(max. ongeveer 600 V) bevat, evenals onderdelen die extreem heet worden als het
hybridesysteem in werking is. Volg de aanwijzingen op de waarschuwingslabels op.
1Waarschuwingslabel
2Laadcontact
3Servicestekker
4Aircocompressor
5Vermogensregeleenheid en
DC/DC-converter
6Elektromotor (tractiemotor)
7Hoogspanningskabels (oranje)
8Ingebouwde tractiebatterijlader
9Batterijpakket (tractiebatterij)
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de werkelijkheid.
2.1 Plug-in hybridesysteem
65
2
Plug-in hybridesysteem

Ventilatieopeningen batterijpakket
(tractiebatterij)
Er zijn ventilatieopeningen aanwezig aan
beide zijden van de rugleuning achter
voor de koeling van het batterijpakket
(tractiebatterij). Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het
laden/ontladen van het batterijpakket
(tractiebatterij) beperkt kan worden.
Uitschakelsysteem voor noodgevallen
Het uitschakelsysteem voor noodgevallen
zorgt ervoor dat het hoogspanningssy-
steem en de brandstofpomp worden uitge-
schakeld als de botsingssensor een aan-
rijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de
kans op kortsluiting en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen in
werking is getreden, kunt u uw auto niet
meer starten. Neem voor het herstarten
van het hybridesysteem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingsmelding
hybridesysteem
Als er een storing in het hybridesysteem
optreedt, of als het systeem onjuist wordt
bediend, wordt automatisch een melding
weergegeven. Lees de op het multi-infor-
matiedisplay weergegeven waarschu-
wingsmelding en volg de aanwijzingen op.
Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet.
Probeer in dat geval het systeem opnieuw
te starten. Neem als het controlelampje
READY niet gaat branden contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de brandstof opraakt
Als de brandstof op is en het hybridesy-
steem niet kan worden gestart, vult u de
tank met ten minste de hoeveelheid bran-
dstof die nodig is om het waarschuwings-
lampje laag brandstofniveau (→
blz. 438)
uit te laten gaan. Als er slechts een kleine
hoeveelheid brandstof in de tank zit, kan
het hybridesysteem mogelijk niet worden
gestart. (De standaardhoeveelheid
brandstof is ongeveer 7,5 liter, als de auto
op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een
helling staat. Vul extra brandstof bij
wanneer de auto schuin staat.)
Elektromagnetische golven
•
De hoogspanningsonderdelen en
-kabels van hybrideauto's zijn voorzien
van een afscherming voor elektroma-
gnetische golven, en zenden ongeveer
net zo veel elektromagnetische golven
uit als conventionele auto's met een
benzinemotor, of elektronische
huishoudapparatuur.
• Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
2.1 Plug-in hybridesysteem
66

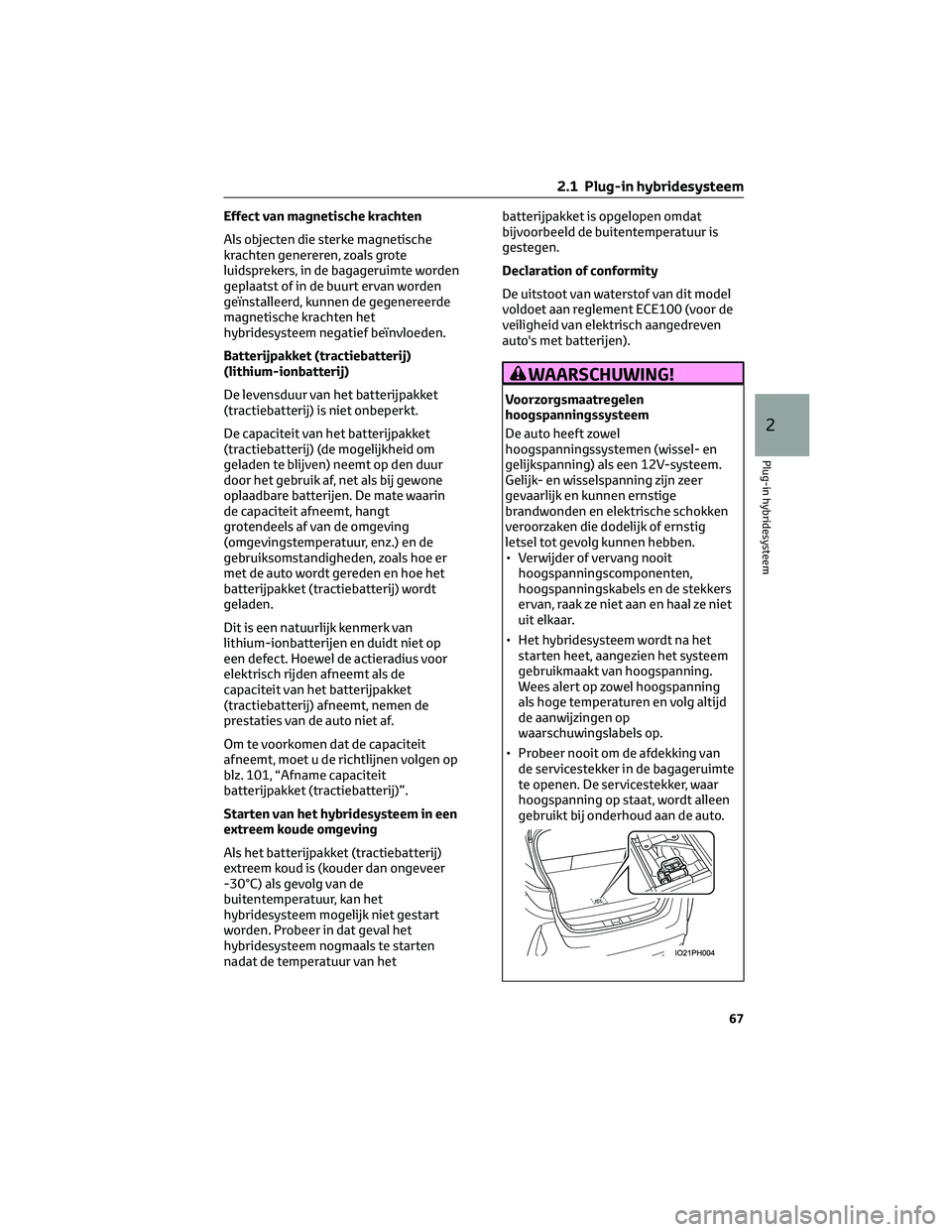

Effect van magnetische krachten
Als objecten die sterke magnetische
krachten genereren, zoals grote
luidsprekers, in de bagageruimte worden
geplaatst of in de buurt ervan worden
geïnstalleerd, kunnen de gegenereerde
magnetische krachten het
hybridesysteem negatief beïnvloeden.
Batterijpakket (tractiebatterij)
(lithium-ionbatterij)
De levensduur van het batterijpakket
(tractiebatterij) is niet onbeperkt.
De capaciteit van het batterijpakket
(tractiebatterij) (de mogelijkheid om
geladen te blijven) neemt op den duur
door het gebruik af, net als bij gewone
oplaadbare batterijen. De mate waarin
de capaciteit afneemt, hangt
grotendeels af van de omgeving
(omgevingstemperatuur, enz.) en de
gebruiksomstandigheden, zoals hoe er
met de auto wordt gereden en hoe het
batterijpakket (tractiebatterij) wordt
geladen.
Dit is een natuurlijk kenmerk van
lithium-ionbatterijen en duidt niet op
een defect. Hoewel de actieradius voor
elektrisch rijden afneemt als de
capaciteit van het batterijpakket
(tractiebatterij) afneemt, nemen de
prestaties van de auto niet af.
Om te voorkomen dat de capaciteit
afneemt, moet u de richtlijnen volgen op
blz. 101, “Afname capaciteit
batterijpakket (tractiebatterij)”.
Starten van het hybridesysteem in een
extreem koude omgeving
Als het batterijpakket (tractiebatterij)
extreem koud is (kouder dan ongeveer
-30°C) als gevolg van de
buitentemperatuur, kan het
hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het
hybridesysteem nogmaals te starten
nadat de temperatuur van hetbatterijpakket is opgelopen omdat
bijvoorbeeld de buitentemperatuur is
gestegen.
Declaration of conformity
De uitstoot van waterstof van dit model
voldoet aan reglement ECE100 (voor de
veiligheid van elektrisch aangedreven
auto's met batterijen).
WAARSCHUWING!
Voorzorgsmaatregelen
hoogspanningssysteem
De auto heeft zowel
hoogspanningssystemen (wissel- en
gelijkspanning) als een 12V-systeem.
Gelijk- en wisselspanning zijn zeer
gevaarlijk en kunnen ernstige
brandwonden en elektrische schokken
veroorzaken die dodelijk of ernstig
letsel tot gevolg kunnen hebben.
• Verwijder of vervang nooit
hoogspanningscomponenten,
hoogspanningskabels en de stekkers
ervan, raak ze niet aan en haal ze niet
uit elkaar.
• Het hybridesysteem wordt na het
starten heet, aangezien het systeem
gebruikmaakt van hoogspanning.
Wees alert op zowel hoogspanning
als hoge temperaturen en volg altijd
de aanwijzingen op
waarschuwingslabels op.
• Probeer nooit om de afdekking van
de servicestekker in de bagageruimte
te openen. De servicestekker, waar
hoogspanning op staat, wordt alleen
gebruikt bij onderhoud aan de auto.
2.1 Plug-in hybridesysteem
67
2
Plug-in hybridesysteem

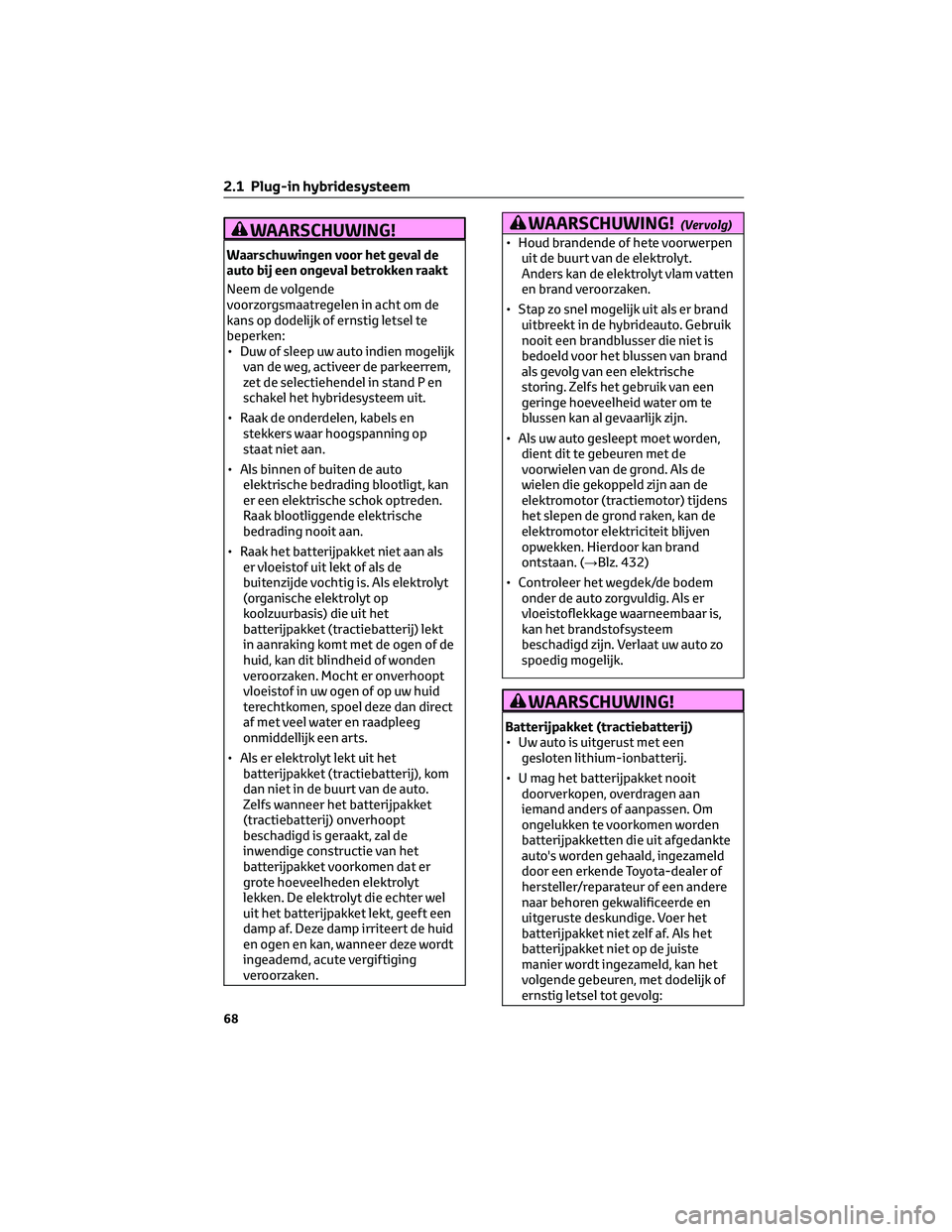

WAARSCHUWING!
Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende
voorzorgsmaatregelen in acht om de
kans op dodelijk of ernstig letsel te
beperken:
• Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en
schakel het hybridesysteem uit.
• Raak de onderdelen, kabels en
stekkers waar hoogspanning op
staat niet aan.
• Als binnen of buiten de auto
elektrische bedrading blootligt, kan
er een elektrische schok optreden.
Raak blootliggende elektrische
bedrading nooit aan.
• Raak het batterijpakket niet aan als
er vloeistof uit lekt of als de
buitenzijde vochtig is. Als elektrolyt
(organische elektrolyt op
koolzuurbasis) die uit het
batterijpakket (tractiebatterij) lekt
in aanraking komt met de ogen of de
huid, kan dit blindheid of wonden
veroorzaken. Mocht er onverhoopt
vloeistof in uw ogen of op uw huid
terechtkomen, spoel deze dan direct
af met veel water en raadpleeg
onmiddellijk een arts.
• Als er elektrolyt lekt uit het
batterijpakket (tractiebatterij), kom
dan niet in de buurt van de auto.
Zelfs wanneer het batterijpakket
(tractiebatterij) onverhoopt
beschadigd is geraakt, zal de
inwendige constructie van het
batterijpakket voorkomen dat er
grote hoeveelheden elektrolyt
lekken. De elektrolyt die echter wel
uit het batterijpakket lekt, geeft een
damp af. Deze damp irriteert de huid
en ogen en kan, wanneer deze wordt
ingeademd, acute vergiftiging
veroorzaken.
WAARSCHUWING!(Vervolg)
• Houd brandende of hete voorwerpen
uit de buurt van de elektrolyt.
Anders kan de elektrolyt vlam vatten
en brand veroorzaken.
• Stap zo snel mogelijk uit als er brand
uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is
bedoeld voor het blussen van brand
als gevolg van een elektrische
storing. Zelfs het gebruik van een
geringe hoeveelheid water om te
blussen kan al gevaarlijk zijn.
• Als uw auto gesleept moet worden,
dient dit te gebeuren met de
voorwielen van de grond. Als de
wielen die gekoppeld zijn aan de
elektromotor (tractiemotor) tijdens
het slepen de grond raken, kan de
elektromotor elektriciteit blijven
opwekken. Hierdoor kan brand
ontstaan. (→Blz. 432)
• Controleer het wegdek/de bodem
onder de auto zorgvuldig. Als er
vloeistoflekkage waarneembaar is,
kan het brandstofsysteem
beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
WAARSCHUWING!
Batterijpakket (tractiebatterij)
• Uw auto is uitgerust met een
gesloten lithium-ionbatterij.
• U mag het batterijpakket nooit
doorverkopen, overdragen aan
iemand anders of aanpassen. Om
ongelukken te voorkomen worden
batterijpakketten die uit afgedankte
auto's worden gehaald, ingezameld
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige. Voer het
batterijpakket niet zelf af. Als het
batterijpakket niet op de juiste
manier wordt ingezameld, kan het
volgende gebeuren, met dodelijk of
ernstig letsel tot gevolg:
2.1 Plug-in hybridesysteem
68
