Symbole informacyjne
2-2. ¸adowanie akumulatora trakcyjnego129
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
Urzàdzenie to mo˝e nie dzia∏aç, je˝eli jest u˝ywane
razem z innymi nieuziemionymi systemami, takimi
jak turbiny wiatrowe czy transformatory separacyjne.
Do tego urzàdzenia nie pod∏àczono przewodu ochron-
nego.
Nie u˝ywaç tego urzàdzenia na wysokoÊci powy˝ej
4000 metrów.
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 129 (Black plate)

Uk∏ad inteligentnej pokrywy
Je˝eli elektroniczny kluczyk znajduje si´ w pobli˝u, np. w kieszeni,
a drzwi samochodu sà zablokowane, mo˝liwe jest odblokowanie
jedynie pokrywy gniazda ∏adowania.
Uk∏ad blokowania z∏àcza ∏adowania
Je˝eli z∏àcze ∏adowania zostanie umieszczone mo˝liwie prosto,
zostanie automatycznie zablokowane.
Je˝eli elektroniczny kluczyk znajduje si´ w pobli˝u, nacisnàç prze-
∏àcznik blokady z∏àcza ∏adowania, aby odblokowaç z∏àcze.
Uk∏ad mo˝e zostaç u˝yty w celu ochrony przed usuni´ciem lub kradzie˝à
przewodu ∏adujàcego podczas ∏adowania.
Rozmieszczenie anten
S. 283
Zasi´g dzia∏ania (obszar, w którym elektroniczny kluczyk jest wykrywany)
S. 284
1302-2. ¸adowanie akumulatora trakcyjnego

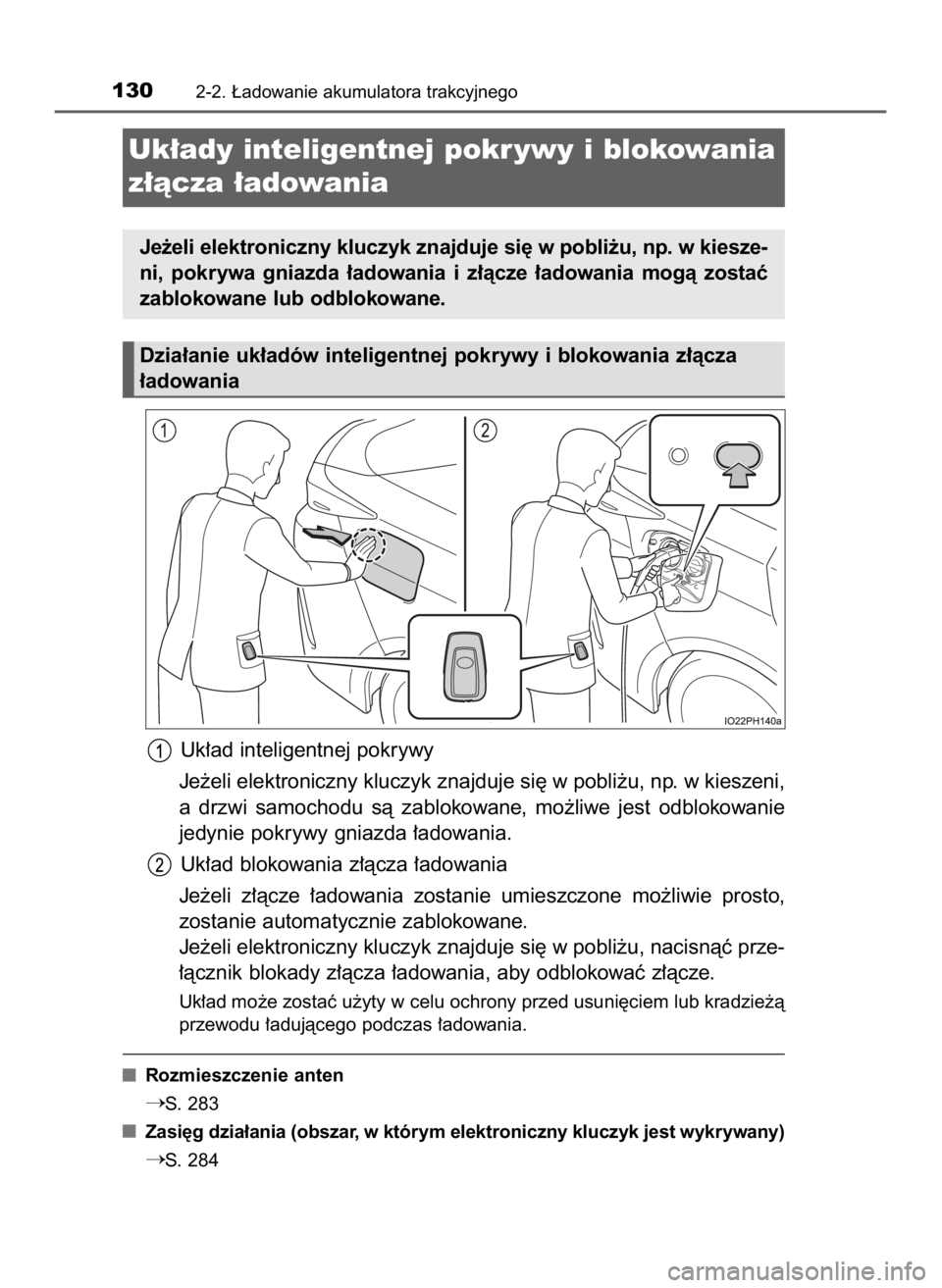

Uk∏ady inteligentnej pokr ywy i blokowania
z∏àcza ∏adowania
Je˝eli elektroniczny kluczyk znajduje si´ w pobli˝u, np. w kiesze-
ni, pokrywa gniazda ∏adowania i z∏àcze ∏adowania mogà zostaç
zablokowane lub odblokowane.
Dzia∏anie uk∏adów inteligentnej pokrywy i blokowania z∏àcza
∏adowania
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 130 (Black plate)

Odblokowanie pokrywy gniazda ∏adowania
NaciÊni´cie tylnej kraw´dzi
pokrywy gniazda ∏adowania
(w miejscu pokazanym na ilu-
stracji), kiedy elektroniczny
kluczyk znajduje si´ w pobli˝u,
np. w kieszeni, pozwala na od-
blokowanie pokrywy gniazda
∏adowania.
NaciÊni´cie pokrywy spowodu-
je jej delikatne uchylenie.
Zablokowanie pokrywy gniazda ∏adowania
Zamknàç pokryw´ gniazda
∏adowania i nacisnàç tylnà
kraw´dê pokrywy gniazda
∏adowania (w miejscu poka-
zanym na ilustracji).
1
2-2. ¸adowanie akumulatora trakcyjnego131
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
U˝ywanie uk∏adu inteligentnej pokrywy
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 131 (Black plate)

Zablokowaç drzwi za pomocà systemu elektronicznego kluczyka
lub bezprzewodowego zdalnego sterowania. (
S. 273)
Pokrywa gniazda ∏adowania zostanie zablokowana.
Je˝eli pokrywa gniazda ∏adowania zostanie zamkni´ta, kiedy drzwi sa-
mochodu sà zablokowane, pokrywa gniazda ∏adowania zostanie rów-
nie˝ zablokowana.
Pokrywa gniazda ∏adowania
Je˝eli tylna kraw´dê pokrywy gniazda ∏adowania zostanie naciÊni´ta
(w miejscu pokazanym na ilustracjach na S. 112 i 131), kiedy drzwi samo-
chodu sà zablokowane, a kluczyk nie znajduje si´ w pobli˝u, pokrywa
gniazda ∏adowania uchyli si´ nieznacznie, ale pozostanie zablokowana. Je-
˝eli elektroniczny kluczyk znajduje si´ w pobli˝u lub podczas odblokowy-
wania drzwi nale˝y dwukrotnie nacisnàç pokryw´ z∏àcza ∏adowania, aby jà
otworzyç.
Je˝eli pokrywa gniazda ∏adowania by∏a wielokrotnie otwierana i zamykana,
pokrywa gniazda ∏adowania mo˝e nie zostaç zablokowana. W takiej sytu-
acji nale˝y jà nacisnàç dwukrotnie.
Je˝eli funkcja dost´pu do samochodu zosta∏a wy∏àczona w ustawieniach
w∏asnych
Je˝eli funkcja dost´pu do samochodu zostanie wy∏àczona w ustawieniach
w∏asnych, uk∏ady inteligentnej pokrywy i blokowania z∏àcza ∏adowania rów-
nie˝ zostanà wy∏àczone. Je˝eli funkcja dost´pu do samochodu zosta∏a wy∏à-
czona w ustawieniach w∏asnych, pokrywa gniazda ∏adowania mo˝e zostaç
zablokowana lub odblokowana zgodnie z poni˝szà procedurà.
Zablokowanie pokrywy gniazda ∏adowania
Zamknàç pokryw´ gniazda ∏adowania. (
S. 112)
Zablokowaç drzwi, u˝ywajàc bezprzewodowego zdalnego sterowania lub
przycisku centralnego zamka. (
S. 273, 275)
Pokrywa gniazda ∏adowania zostanie zablokowana, je˝eli kroki i zo-
stanà przeprowadzone w odwrotnej kolejnoÊci.
Odblokowanie pokrywy gniazda ∏adowania
Odblokowaç drzwi, u˝ywajàc bezprzewodowego zdalnego sterowania lub
przycisku centralnego zamka. (
S. 273, 275)
Otworzyç pokryw´ z∏àcza ∏adowania. (
S. 112)2
1
21
2
1
2
1322-2. ¸adowanie akumulatora trakcyjnego
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 132 (Black plate)

Je˝eli pokrywa gniazda ∏adowania nie mo˝e zostaç otwarta
Je˝eli pokr ywa gniazda ∏adowania nie mo˝e zostaç otwar ta w normalny sposób,
w sytuacji awaryjnej mo˝e zostaç otwar ta zgodnie z poni˝szà procedurà.
Otworzyç drzwi baga˝nika. (
S. 278)
Przygotowaç klucz do nakr´tek mocujàcych ko∏a. (
S. 613)
Pociàgnàç dêwigni´ i zdjàç os∏on´ pokaza-
nà na ilustracji.
W∏o˝yç klucz do nakr´tek mocujàcych ko∏a w miejsce pokazane na ilustracji.
UmieÊciç koƒcówk´ klucza do nakr´-
tek mocujàcych ko∏a wzd∏u˝ wyci´cia
w os∏onie obszaru instalacyjnego.
Tymczasowo ustawiç cz´Êç klucza do
nakr´tek mocujàcych ko∏a w kszta∏cie
litery L na pod∏odze baga˝nika (umie-
Êciç klucz tak, aby znajdowa∏ si´ pro-
stopadle do otworu roboczego).
W tej samej pozycji co w kroku w∏o˝yç
klucz do nakr´tek mocujàcych ko∏a do otwo-
ru roboczego.
NaciÊni´cie dêwigni awaryjnego odbloko-
wywania znajdujàcej si´ wewnàtrz otworu
spowoduje odblokowanie pokrywy gniaz-
da ∏adowania.
Nacisnàç Êrodkowà cz´Êç tylnej kraw´dzi pokrywy gniazda ∏adowania, aby
jà otworzyç. (
S. 112)
Ta metoda odblokowania powinna byç stosowana tylko w wyjàtkowych sytu-
acjach do awaryjnego otwarcia pokrywy gniazda ∏adowania. Je˝eli problem si´
powtarza, nale˝y zleciç sprawdzenie samochodu autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi.
6
45
4
3
2
1
2-2. ¸adowanie akumulatora trakcyjnego133
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 133 (Black plate)

Upewniç si´, ˝e elektroniczny kluczyk znajduje si´ w pobli˝u, np. w kie-
szeni.
Zablokowanie z∏àcza ∏adowania
Mocno umieÊciç z∏àcze ∏ado-
wania w wejÊciu ∏adowania.
(
S. 157)
Je˝eli z∏àcze ∏adowania jest
umieszczone mo˝liwie prosto,
zostanie automatycznie zablo-
kowane.
Je˝eli z∏àcze ∏adowania nie
zosta∏o mocno umieszczone
w wejÊciu ∏adowania, operacj´
blokowania b´dzie nale˝a∏o
przeprowadziç kilkukrotnie.
Odblokowanie z∏àcza ∏adowania
Nacisnàç prze∏àcznik blokady
z∏àcza ∏adowania.
Z∏àcze ∏adowania zostanie od-
blokowane.
1342-2. ¸adowanie akumulatora trakcyjnego
U˝ywanie uk∏adu blokowania z∏àcza ∏adowania
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 134 (Black plate)

Prze∏àcznik blokady z∏àcza ∏adowania
Je˝eli prze∏àcznik blokady z∏àcza ∏adowania zostanie kilkukrotnie naciÊni´-
ty, mo˝e niepoprawnie chroniç uk∏ad ∏adowania. W takim przypadku nale˝y
odczekaç chwil´ przed ponownym pod∏àczeniem.
Uk∏ad blokowania z∏àcza ∏adowania nie gwarantuje ochrony przed kradzie˝à
przewodu ∏adujàcego i nie jest ca∏kowicie efektywny we wszystkich sytuacjach.
Je˝eli z∏àcze ∏adowania nie mo˝e zostaç umieszczone w wejÊciu ∏adowania
Sprawdziç, czy bolec blokowania z∏àcza ∏ado-
wania nie jest wciÊni´ty.
Je˝eli bolec blokowania z∏àcza ∏adowania
jest wciÊni´ty, uk∏ad blokowania jest urucho-
miony. U˝ywajàc systemu elektronicznego
kluczyka, nale˝y odblokowaç drzwi i nacisnàç
prze∏àcznik blokady z∏àcza ∏adowania, aby
odblokowaç uk∏ad, a nast´pnie sprawdziç,
czy bolec blokowania z∏àcza ∏adowania nie
jest wciÊni´ty.
Je˝eli funkcja dost´pu do samochodu zosta∏a wy∏àczona w ustawieniach
w∏asnych
Uk∏ady inteligentnej pokrywy i blokowania z∏àcza ∏adowania równie˝ zostanà
wy∏àczone. Je˝eli funkcja dost´pu do samochodu zosta∏a wy∏àczona w usta-
wieniach w∏asnych, uk∏ad blokowania z∏àcza ∏adowania mo˝e zostaç odbloko-
wany zgodnie z poni˝szà procedurà.
Odblokowaç drzwi, u˝ywajàc bezprzewodowego zdalnego sterowania lub
przycisku centralnego zamka. (
S. 273, 275)
Nacisnàç prze∏àcznik blokady z∏àcza ∏adowania.
Z∏àcze ∏adowania zostanie odblokowane.
2
1
2-2. ¸adowanie akumulatora trakcyjnego135
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
Bolec blokowania z∏àcza ∏adowania
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 135 (Black plate)

Je˝eli przewód ∏adujàcy nie mo˝e zostaç odblokowany
Je˝eli z∏àcze ∏adowania nie mo˝e zostaç odblokowane poprzez naciÊni´cie
prze∏àcznika blokady z∏àcza ∏adowania, nawet gdy elektroniczny kluczyk znaj-
duje si´ w pobli˝u lub drzwi samochodu sà odblokowane, z∏àcze ∏adowania
mo˝e zostaç odblokowane za pomocà dêwigni awaryjnego odblokowywania.
Oko∏o 50 mm
Oko∏o 20 mm
Otworzyç drzwi baga˝nika. (
S. 278)
Pociàgnàç dêwigni´ i zdjàç os∏on´ poka-
zanà na ilustracji.
UmieÊciç d∏oƒ w dolnej cz´Êci samochodu
ukoÊnie w gór´ i zaczepiç palec na dêwigni
awaryjnego odblokowywania.
Przesunàç dêwigni´ awaryjnego odbloko-
wywania w kierunku pokazanym na ilu-
stracji.*
Z∏àcze ∏adowania jest odblokowane i mo˝e
zostaç wyj´te.
*: Nale˝y upewniç si´, ˝e kierunek ruchu
dêwigni awaryjnego odblokowywania jest
zgodny z pokazanym na ilustracji. Przy∏o-
˝enie si∏y w innych kierunkach mo˝e skut-
kowaç uszkodzeniem dêwigni awaryjnego
odblokowywania.
4
3
2
1
1362-2. ¸adowanie akumulatora trakcyjnego
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 136 (Black plate)

UmieÊciç os∏on´ na swoim miejscu.
Ta metoda odblokowania powinna byç stosowana tylko w wyjàtkowych sytu-
acjach. Je˝eli problem si´ powtarza, nale˝y zleciç sprawdzenie samochodu
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi.
Nie u˝ywaç dêwigni awaryjnego odblokowywania, je˝eli mo˝liwe jest odbloko-
wanie z∏àcza ∏adowania w standardowy sposób.
Podczas ∏adowania lub wymiany akumulatora 12-woltowego
S. 702
5
2-2. ¸adowanie akumulatora trakcyjnego137
2
Hybrydowy uk∏ad nap´dowy typu Plug-inPo pod∏àczeniu z∏àcza ∏adowania do wejÊcia ∏adowania
Nale˝y uwa˝aç, aby nie dotknàç blokady
pokrywy gniazda ∏adowania.
Je˝eli uk∏ad blokowania z∏àcza ∏adowania
jest uruchomiony, blokada pokrywy gniazda
∏adowania równie˝ b´dzie uruchomiona. Bo-
lec blokady pokrywy gniazda ∏adowania mo-
˝e zostaç uderzony r´kà, w wyniku czego
mo˝e dojÊç do powa˝nych obra˝eƒ cia∏a.
Bolec blokady pokrywy
gniazda ∏adowania
28 Prius Plug-in HV OM47F38E 8/23/22 10:54 AM Page 137 (Black plate)

1382-2. ¸adowanie akumulatora trakcyjnego
Podczas umieszczania z∏àcza ∏adowania w gnieêdzie ∏adowania
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci. Nieprzestrzeganie
ich mo˝e skutkowaç usterkà uk∏adu blokowania z∏àcza ∏adowania.
Sprawdziç, czy z∏àcze ∏adowania jest zgodne z samochodem.
Z∏àcze ∏adowania innego typu lub z∏àcze z uszkodzonymi lub zdeformo-
wanymi elementami wewn´trznymi mo˝e nie zostaç prawid∏owo zablo-
kowane.
Nie nale˝y u˝ywaç prze∏àcznika blokady z∏àcza ∏adowania przed pod∏à-
czeniem z∏àcza ∏adowania.
Nie u˝ywaç zbyt du˝ej si∏y do z∏àcza ∏adowania po umieszczeniu w gnieê-
dzie ∏adowania.
Podczas wyjmowania z∏àcza ∏adowania upewniç si´, ˝e z∏àcze ∏adowania
jest odblokowane.
