TOYOTA PRIUS PLUG-IN HYBRID 2023 Manuale duso (in Italian)

5797-1. Manutenzione e cura
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
7
Manutenzione e cura

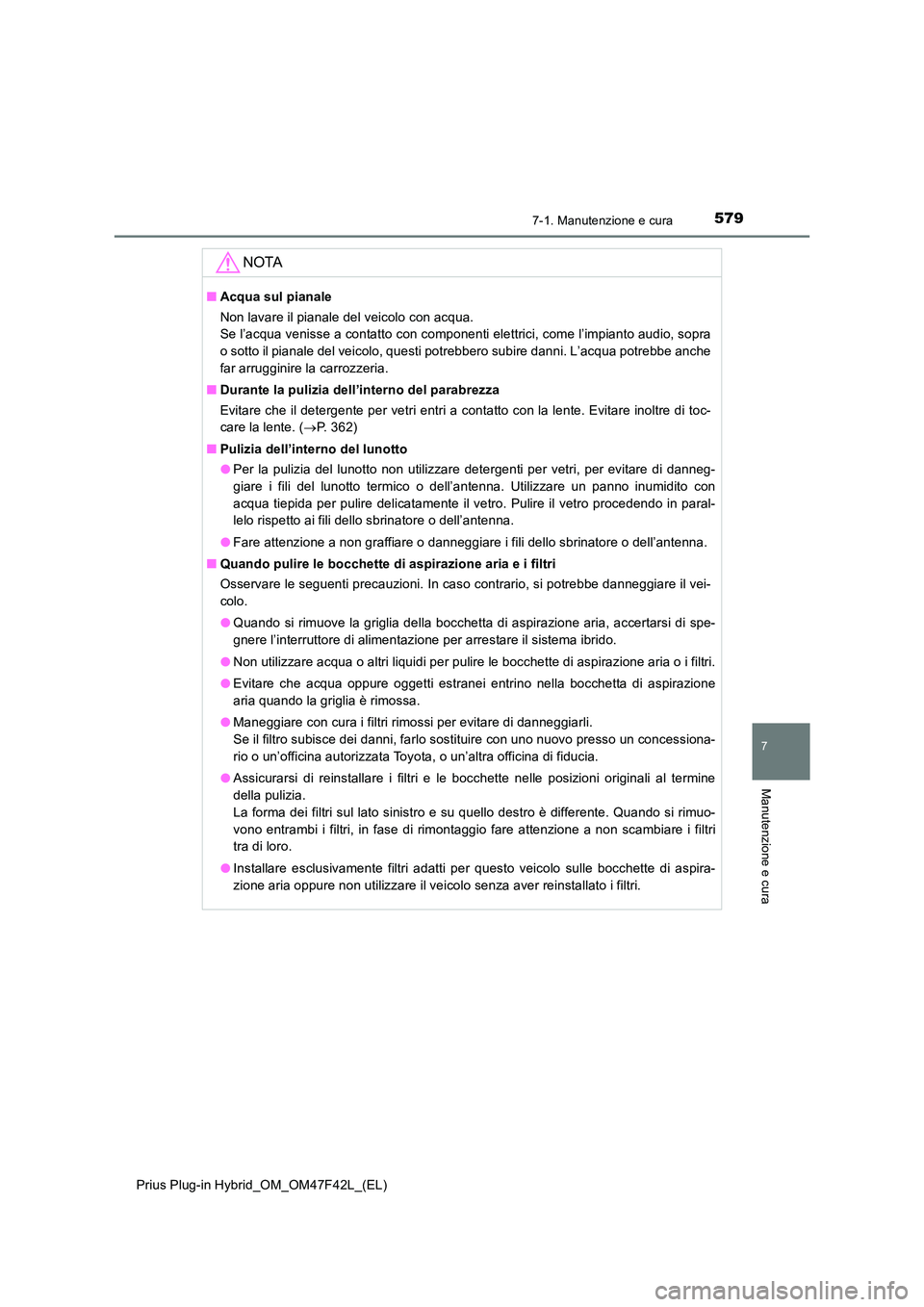

NOTA
■Acqua sul pianale
Non lavare il pianale del veicolo con acqua.
Se l’acqua venisse a contatto con componenti elettrici, come l’impianto audio, sopra
o sotto il pianale del veicolo, questi potrebbero subire danni. L’acqua potrebbe anche
far arrugginire la carrozzeria.
■ Durante la pulizia dell’interno del parabrezza
Evitare che il detergente per vetri entri a contatto con la lente. Evitare inoltre di toc-
care la lente. ( P. 362)
■ Pulizia dell’interno del lunotto
● Per la pulizia del lunotto non utilizzare detergenti per vetri, per evitare di danneg-
giare i fili del lunotto termico o dell’antenna. Utilizzare un panno inumidito con
acqua tiepida per pulire delicatamente il vetro. Pulire il vetro procedendo in paral-
lelo rispetto ai fili dello sbrinatore o dell’antenna.
● Fare attenzione a non graffiare o danneggiare i fili dello sbrinatore o dell’antenna.
■ Quando pulire le bocchette di aspirazione aria e i filtri
Osservare le seguenti precauzioni. In caso contrario, si potrebbe danneggiare il vei-
colo.
● Quando si rimuove la griglia della bocchetta di aspirazione aria, accertarsi di spe-
gnere l’interruttore di alimentazione per arrestare il sistema ibrido.
● Non utilizzare acqua o altri liquidi per pulire le bocchette di aspirazione aria o i filtri.
● Evitare che acqua oppure oggetti estranei entrino nella bocchetta di aspirazione
aria quando la griglia è rimossa.
● Maneggiare con cura i filtri rimossi per evitare di danneggiarli.
Se il filtro subisce dei danni, farlo sostituire con uno nuovo presso un concessiona-
rio o un’officina autorizzata Toyota, o un’altra officina di fiducia.
● Assicurarsi di reinstallare i filtri e le bocchette nelle posizioni originali al termine
della pulizia.
La forma dei filtri sul lato sinistro e su quello destro è differente. Quando si rimuo-
vono entrambi i filtri, in fase di rimontaggio fare attenzione a non scambiare i filtri
tra di loro.
● Installare esclusivamente filtri adatti per questo veicolo sulle bocchette di aspira-
zione aria oppure non utilizzare il veicolo senza aver reinstallato i filtri.

5807-2. Manutenzione
Prius Plug-in Hybrid_OM_OM47F42L_(EL)

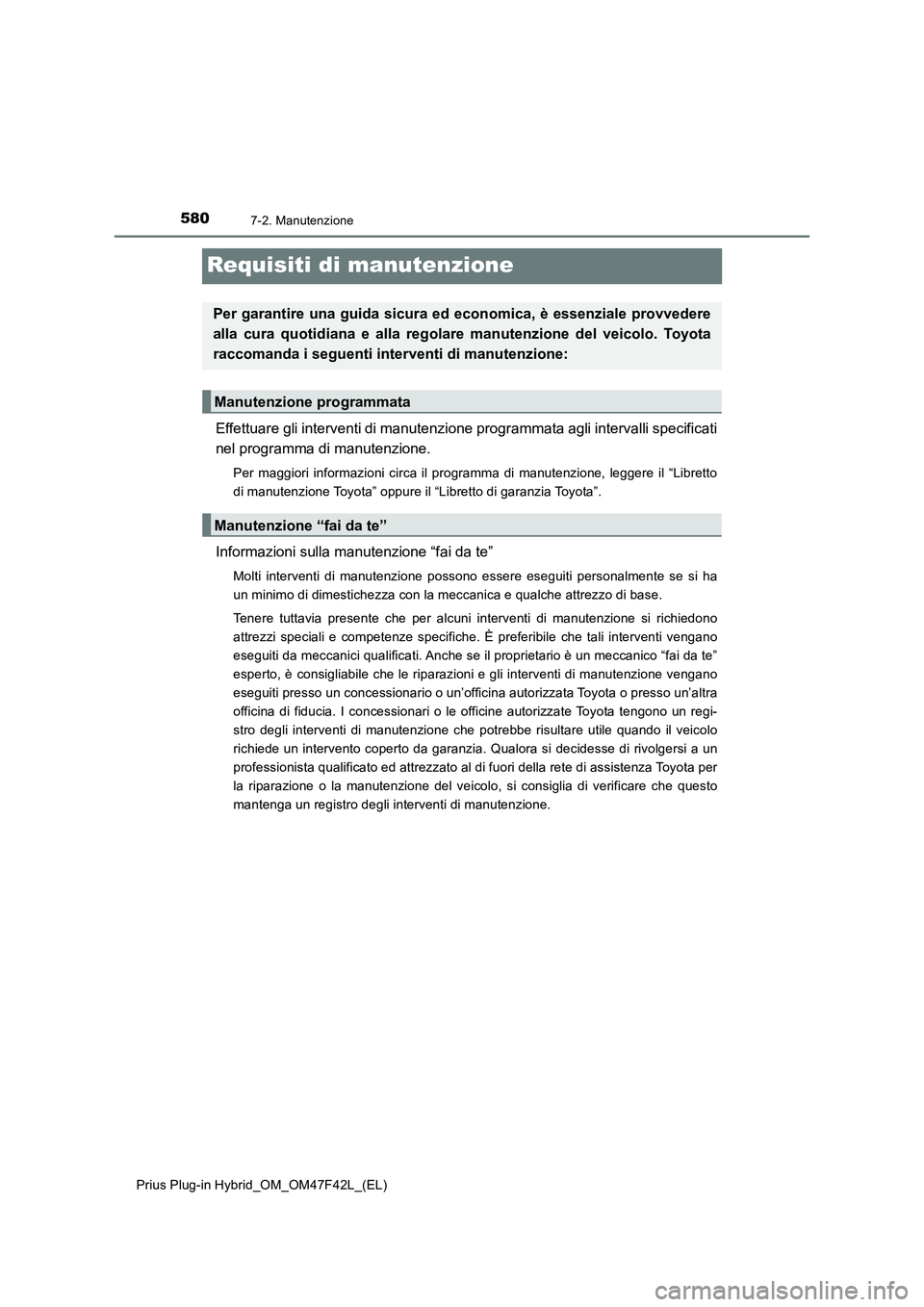

Requisiti di manutenzione
Effettuare gli interventi di manutenzione programmata agli intervalli specificati
nel programma di manutenzione.
Per maggiori informazioni circa il programma di manutenzione, leggere il “Libretto
di manutenzione Toyota” oppure il “Libretto di garanzia Toyota”.
Informazioni sulla manutenzione “fai da te”
Molti interventi di manutenzione possono essere eseguiti personalmente se si ha
un minimo di dimestichezza con la meccanica e qualche attrezzo di base.
Tenere tuttavia presente che per alcuni interventi di manutenzione si richiedono
attrezzi speciali e competenze specifiche. È preferibile che tali interventi vengano
eseguiti da meccanici qualificati. Anche se il proprietario è un meccanico “fai da te”
esperto, è consigliabile che le riparazioni e gli interventi di manutenzione vengano
eseguiti presso un concessionario o un’officina autorizzata Toyota o presso un’altra
officina di fiducia. I concessionari o le officine autorizzate Toyota tengono un regi-
stro degli interventi di manutenzione che potrebbe risultare utile quando il veicolo
richiede un intervento coperto da garanzia. Qualora si decidesse di rivolgersi a un
professionista qualificato ed attrezzato al di fuori della rete di assistenza Toyota per
la riparazione o la manutenzione del veicolo, si consiglia di verificare che questo
mantenga un registro degli interventi di manutenzione.
Per garantire una guida sicura ed economica, è essenziale provvedere
alla cura quotidiana e alla regolare manutenzione del veicolo. Toyota
raccomanda i seguenti interventi di manutenzione:
Manutenzione programmata
Manutenzione “fai da te”

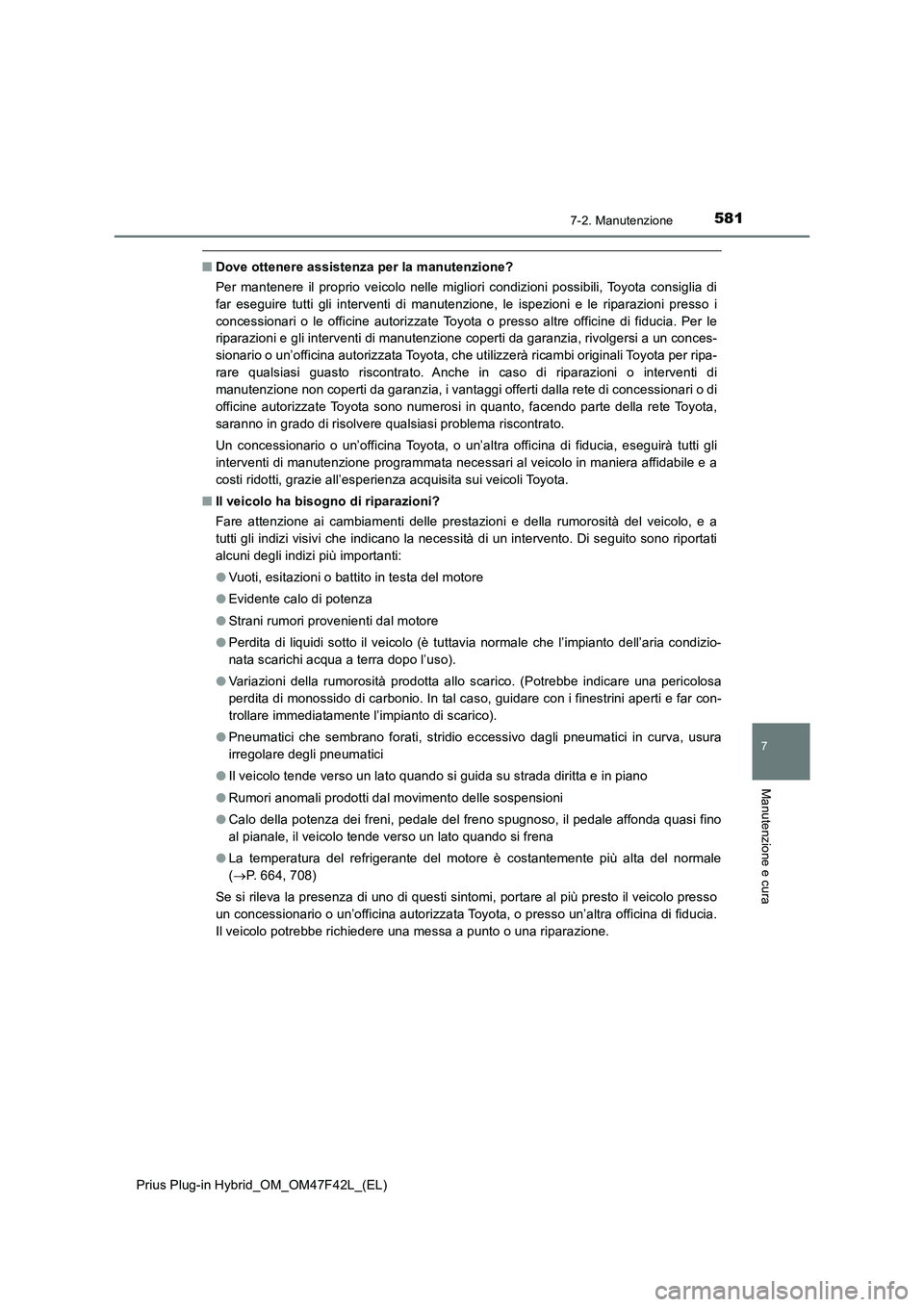

5817-2. Manutenzione
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
7
Manutenzione e cura
■Dove ottenere assistenza per la manutenzione?
Per mantenere il proprio veicolo nelle migliori condizioni possibili, Toyota consiglia di
far eseguire tutti gli interventi di manutenzione, le ispezioni e le riparazioni presso i
concessionari o le officine autorizzate Toyota o presso altre officine di fiducia. Per le
riparazioni e gli interventi di manutenzione coperti da garanzia, rivolgersi a un conces-
sionario o un’officina autorizzata Toyota, che utilizzerà ricambi originali Toyota per ripa-
rare qualsiasi guasto riscontrato. Anche in caso di riparazioni o interventi di
manutenzione non coperti da garanzia, i vantaggi offerti dalla rete di concessionari o di
officine autorizzate Toyota sono numerosi in quanto, facendo parte della rete Toyota,
saranno in grado di risolvere qualsiasi problema riscontrato.
Un concessionario o un’officina Toyota, o un’altra officina di fiducia, eseguirà tutti gli
interventi di manutenzione programmata necessari al veicolo in maniera affidabile e a
costi ridotti, grazie all’esperienza acquisita sui veicoli Toyota.
■Il veicolo ha bisogno di riparazioni?
Fare attenzione ai cambiamenti delle prestazioni e della rumorosità del veicolo, e a
tutti gli indizi visivi che indicano la necessità di un intervento. Di seguito sono riportati
alcuni degli indizi più importanti:
●Vuoti, esitazioni o battito in testa del motore
●Evidente calo di potenza
●Strani rumori provenienti dal motore
●Perdita di liquidi sotto il veicolo (è tuttavia normale che l’impianto dell’aria condizio-
nata scarichi acqua a terra dopo l’uso).
●Variazioni della rumorosità prodotta allo scarico. (Potrebbe indicare una pericolosa
perdita di monossido di carbonio. In tal caso, guidare con i finestrini aperti e far con-
trollare immediatamente l’impianto di scarico).
●Pneumatici che sembrano forati, stridio eccessivo dagli pneumatici in curva, usura
irregolare degli pneumatici
●Il veicolo tende verso un lato quando si guida su strada diritta e in piano
●Rumori anomali prodotti dal movimento delle sospensioni
●Calo della potenza dei freni, pedale del freno spugnoso, il pedale affonda quasi fino
al pianale, il veicolo tende verso un lato quando si frena
●La temperatura del refrigerante del motore è costantemente più alta del normale
(P. 664, 708)
Se si rileva la presenza di uno di questi sintomi, portare al più presto il veicolo presso
un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
Il veicolo potrebbe richiedere una messa a punto o una riparazione.

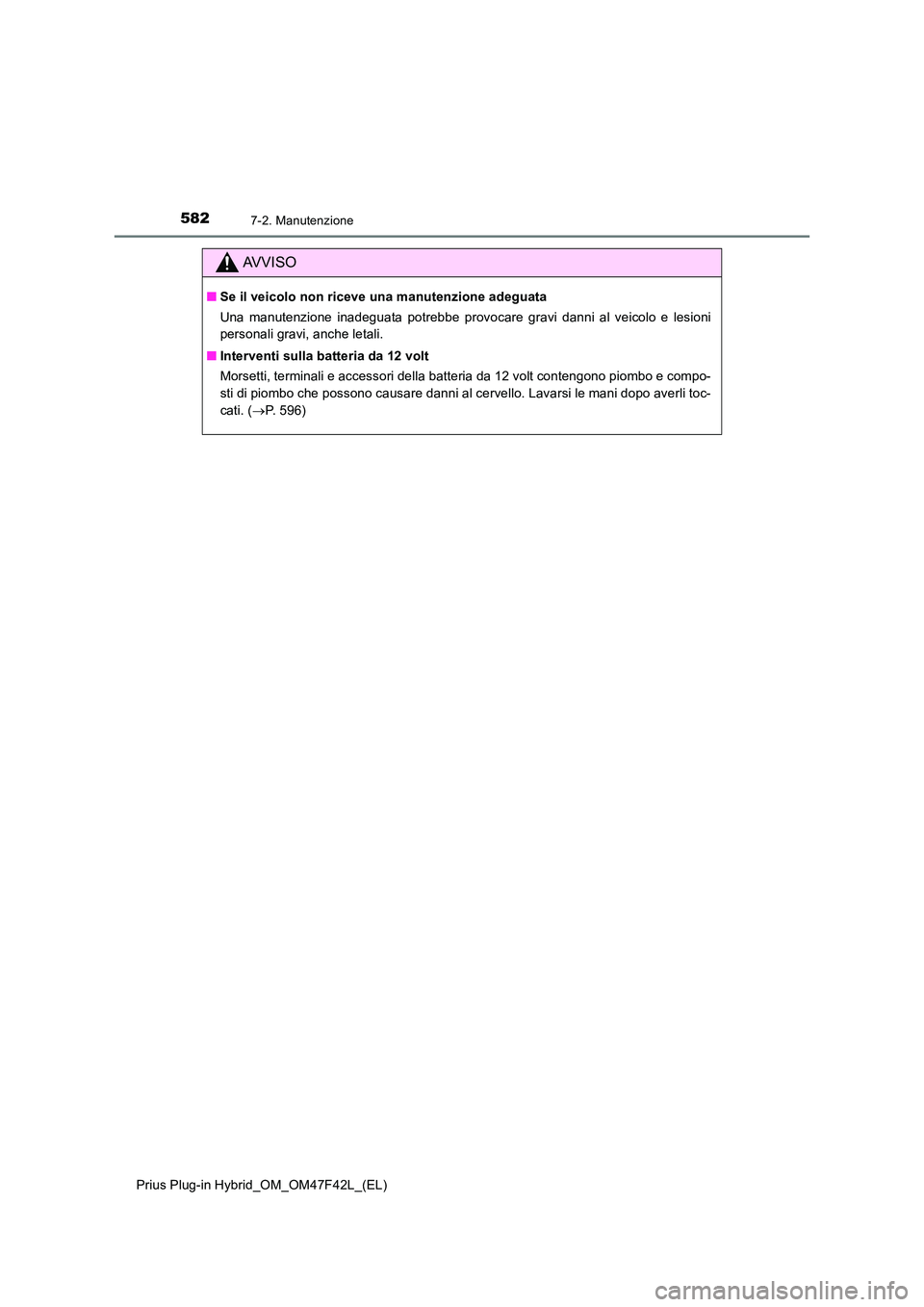

5827-2. Manutenzione
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
AVVISO
■Se il veicolo non riceve una manutenzione adeguata
Una manutenzione inadeguata potrebbe provocare gravi danni al veicolo e lesioni
personali gravi, anche letali.
■ Interventi sulla batteria da 12 volt
Morsetti, terminali e accessori della batteria da 12 volt contengono piombo e compo-
sti di piombo che possono causare danni al cervello. Lavarsi le mani dopo averli toc-
cati. ( P. 596)

5837-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
7
Manutenzione e cura

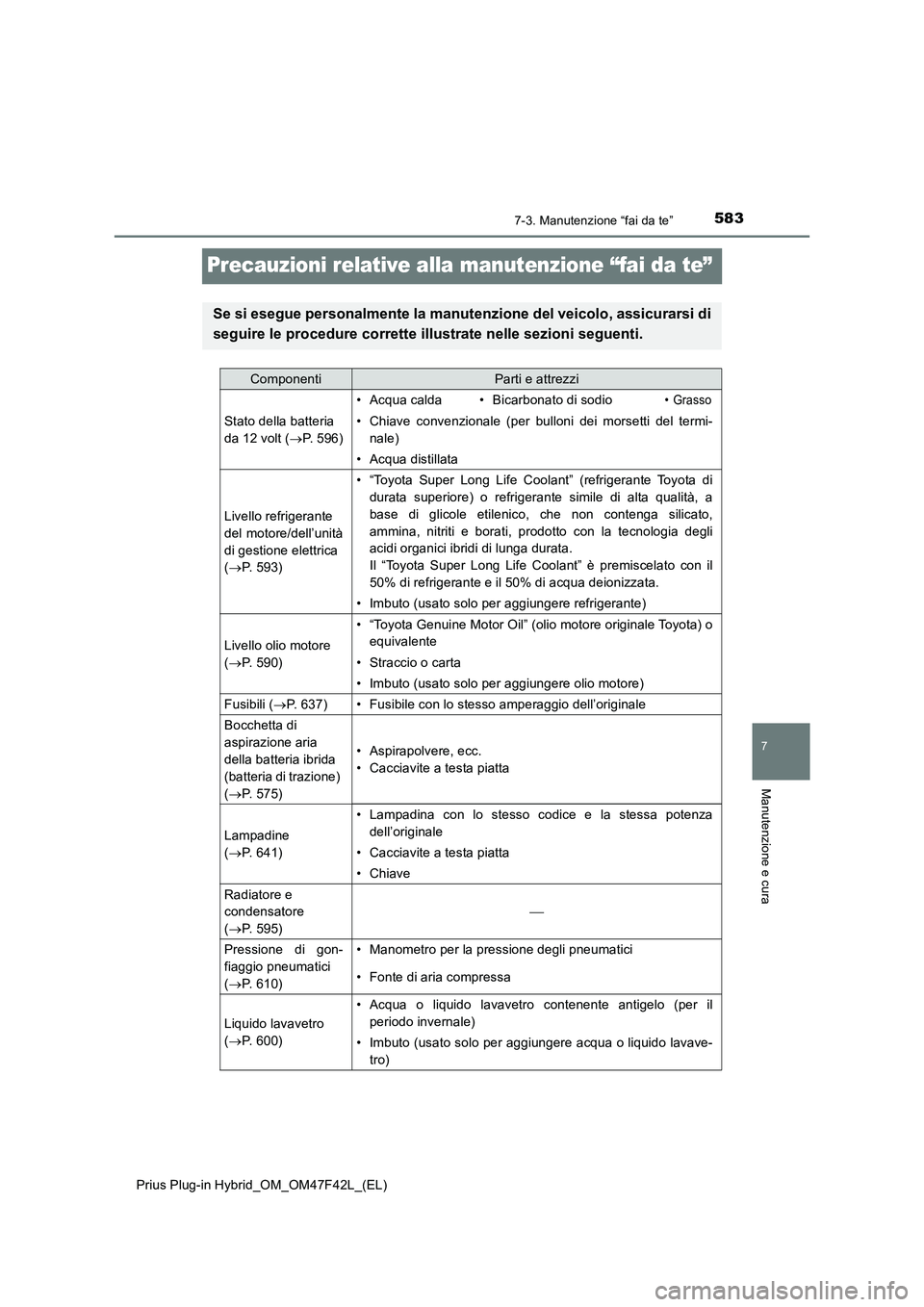

Precauzioni relative alla manutenzione “fai da te”
Se si esegue personalmente la manutenzione del veicolo, assicurarsi di
seguire le procedure corrette illustrate nelle sezioni seguenti.
ComponentiParti e attrezzi
Stato della batteria
da 12 volt (P. 596)• Acqua calda • Bicarbonato di sodio
• Grasso
• Chiave convenzionale (per bulloni dei morsetti del termi-
nale)
• Acqua distillata
Livello refrigerante
del motore/dell’unità
di gestione elettrica
(P. 593)• “Toyota Super Long Life Coolant” (refrigerante Toyota di
durata superiore) o refrigerante simile di alta qualità, a
base di glicole etilenico, che non contenga silicato,
ammina, nitriti e borati, prodotto con la tecnologia degli
acidi organici ibridi di lunga durata.
Il “Toyota Super Long Life Coolant” è premiscelato con il
50% di refrigerante e il 50% di acqua deionizzata.
• Imbuto (usato solo per aggiungere refrigerante)
Livello olio motore
(P. 590)
• “Toyota Genuine Motor Oil” (olio motore originale Toyota) o
equivalente
• Straccio o carta
• Imbuto (usato solo per aggiungere olio motore)
Fusibili (P. 637)• Fusibile con lo stesso amperaggio dell’originale
Bocchetta di
aspirazione aria
della batteria ibrida
(batteria di trazione)
(P. 575)
• Aspirapolvere, ecc.
• Cacciavite a testa piatta
Lampadine
(P. 641)
• Lampadina con lo stesso codice e la stessa potenza
dell’originale
• Cacciavite a testa piatta
• Chiave
Radiatore e
condensatore
(P. 595)

Pressione di gon-
fiaggio pneumatici
(P. 610)• Manometro per la pressione degli pneumatici
• Fonte di aria compressa
Liquido lavavetro
(P. 600)
• Acqua o liquido lavavetro contenente antigelo (per il
periodo invernale)
• Imbuto (usato solo per aggiungere acqua o liquido lavave-
tro)

5847-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)

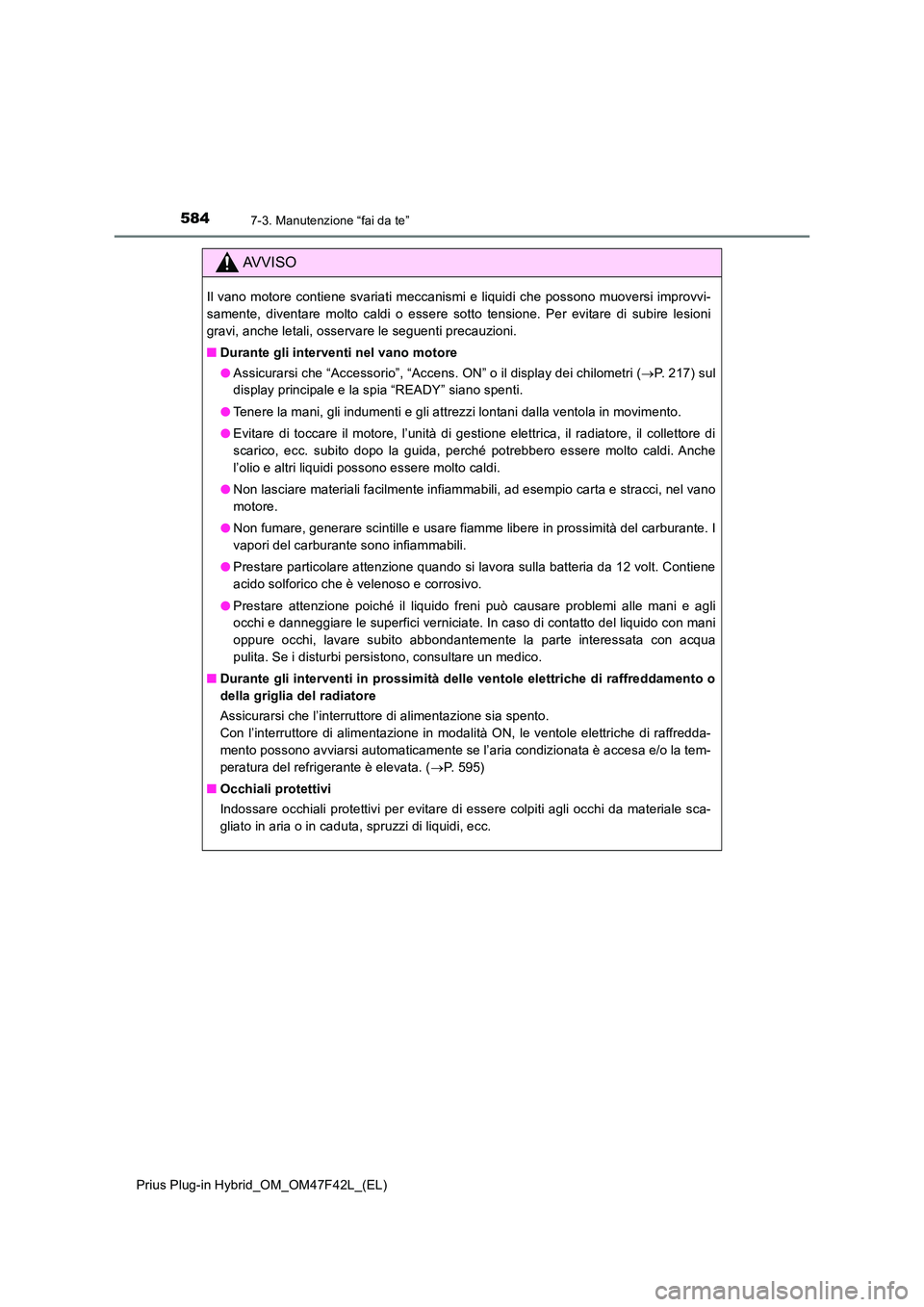

AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono muoversi improvvi-
samente, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■ Durante gli interventi nel vano motore
● Assicurarsi che “Accessorio”, “Accens. ON” o il display dei chilometri (P. 217) sul
display principale e la spia “READY” siano spenti.
● Tenere la mani, gli indumenti e gli attrezzi lontani dalla ventola in movimento.
● Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero essere molto caldi. Anche
l’olio e altri liquidi possono essere molto caldi.
● Non lasciare materiali facilmente infiammabili, ad esempio carta e stracci, nel vano
motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
● Prestare particolare attenzione quando si lavora sulla batteria da 12 volt. Contiene
acido solforico che è velenoso e corrosivo.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con mani
oppure occhi, lavare subito abbondantemente la parte interessata con acqua
pulita. Se i disturbi persistono, consultare un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia del radiatore
Assicurarsi che l’interruttore di alimentazione sia spento.
Con l’interruttore di alimentazione in modalità ON, le ventole elettriche di raffredda-
mento possono avviarsi automaticamente se l’aria condizionata è accesa e/o la tem-
peratura del refrigerante è elevata. ( P. 5 9 5 )
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.

5857-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
7
Manutenzione e cura

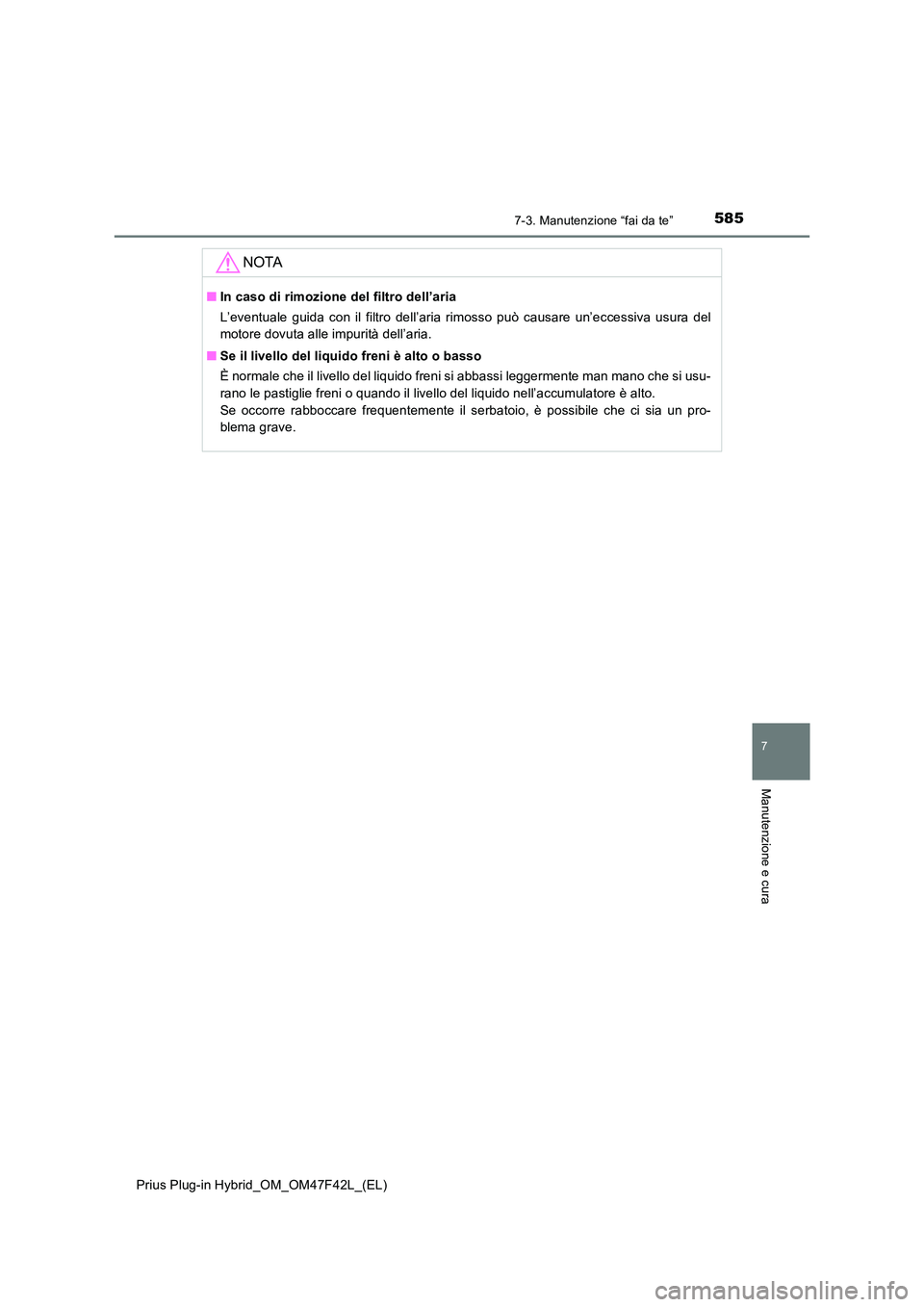

NOTA
■In caso di rimozione del filtro dell’aria
L’eventuale guida con il filtro dell’aria rimosso può causare un’eccessiva usura del
motore dovuta alle impurità dell’aria.
■ Se il livello del liquido freni è alto o basso
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre rabboccare frequentemente il serbatoio, è possibile che ci sia un pro-
blema grave.

5867-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)

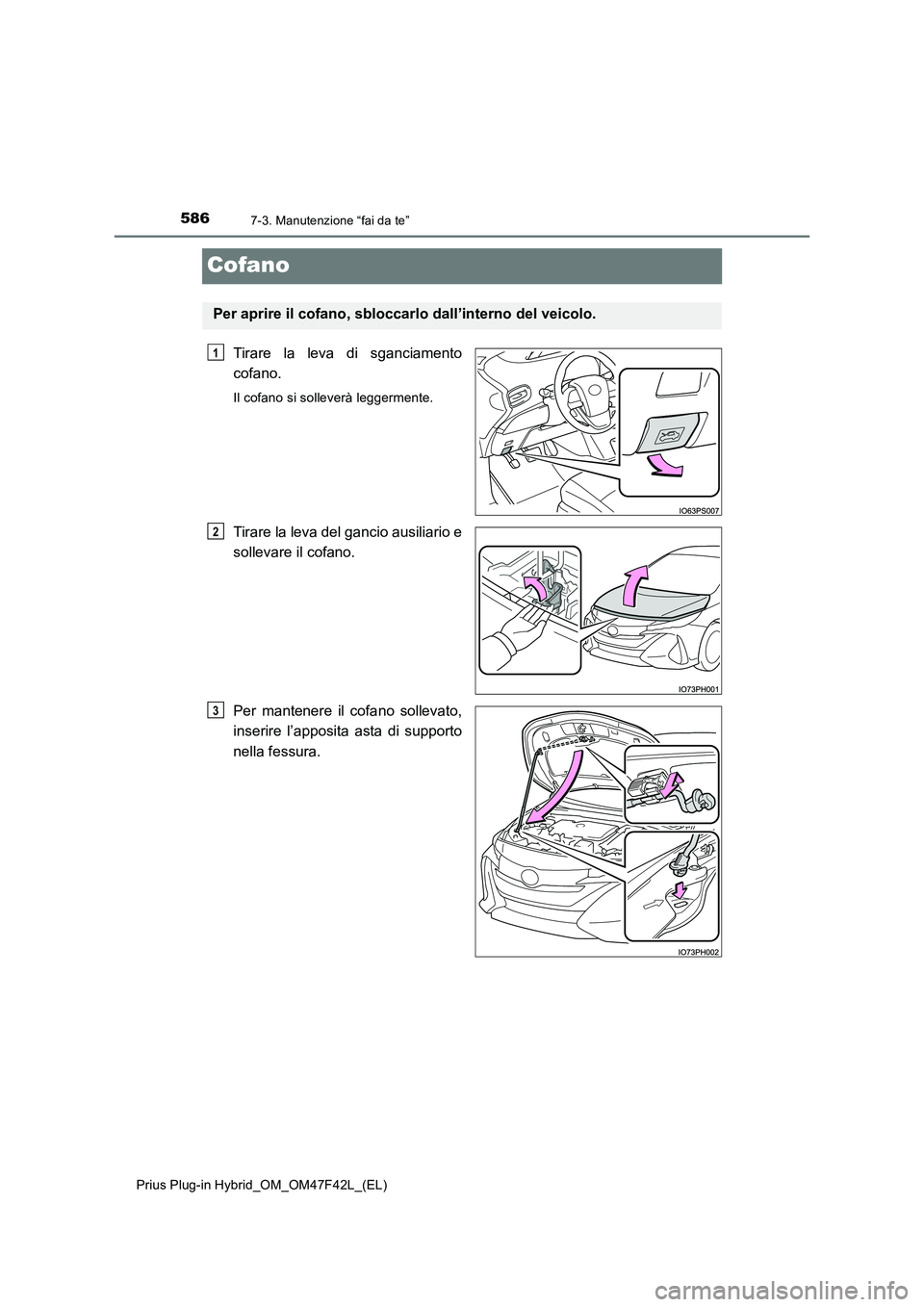

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente.
Tirare la leva del gancio ausiliario e
sollevare il cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Per aprire il cofano, sbloccarlo dall’interno del veicolo.
1
2
3

5877-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)
7
Manutenzione e cura

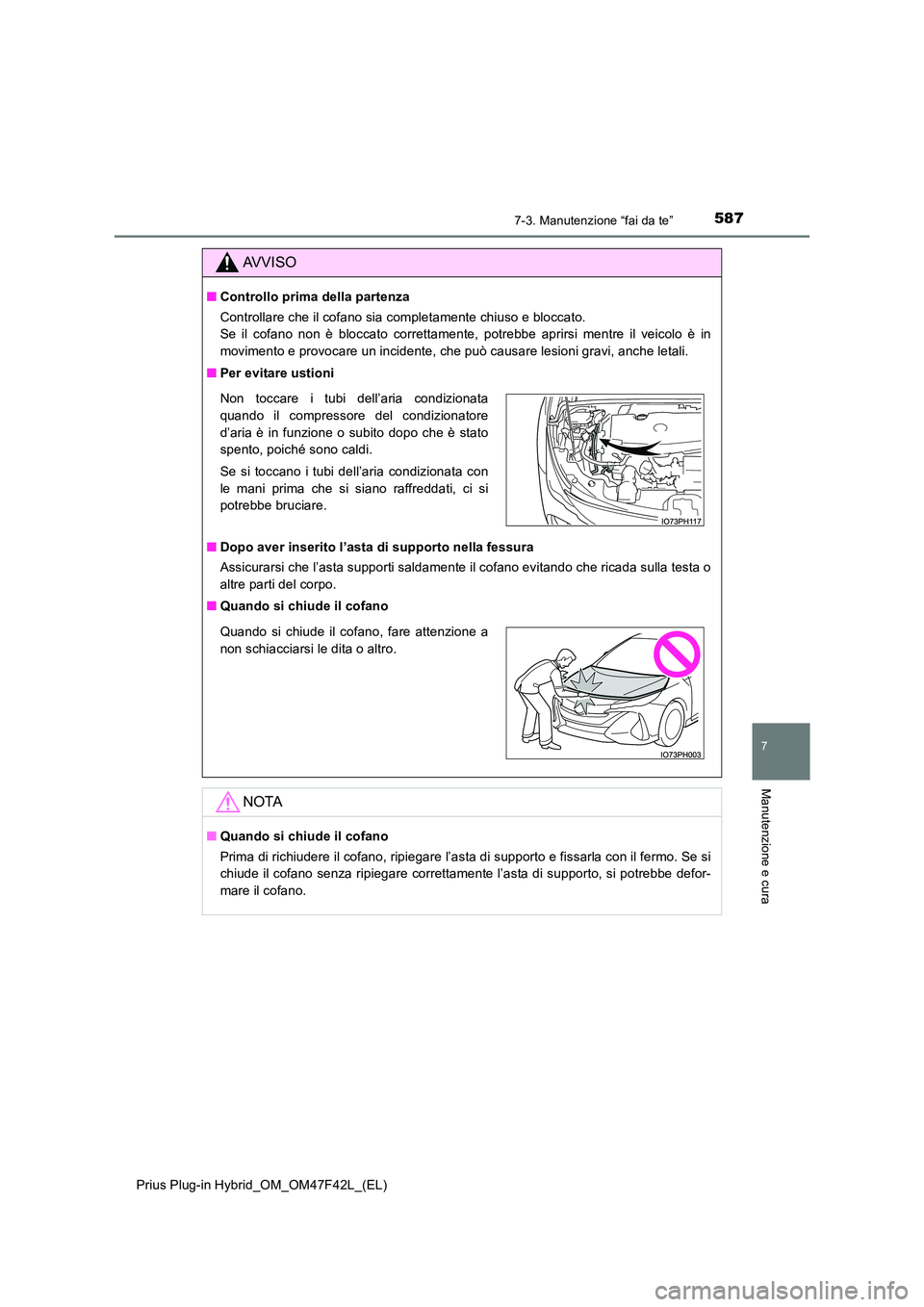

AVVISO
■Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può causare lesioni gravi, anche letali.
■ Per evitare ustioni
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
■ Quando si chiude il cofano
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, ripiegare l’asta di supporto e fissarla con il fermo. Se si
chiude il cofano senza ripiegare correttamente l’asta di supporto, si potrebbe defor-
mare il cofano.
Non toccare i tubi dell’aria condizionata
quando il compressore del condizionatore
d’aria è in funzione o subito dopo che è stato
spento, poiché sono caldi.
Se si toccano i tubi dell’aria condizionata con
le mani prima che si siano raffreddati, ci si
potrebbe bruciare.
Quando si chiude il cofano, fare attenzione a
non schiacciarsi le dita o altro.

5887-3. Manutenzione “fai da te”
Prius Plug-in Hybrid_OM_OM47F42L_(EL)

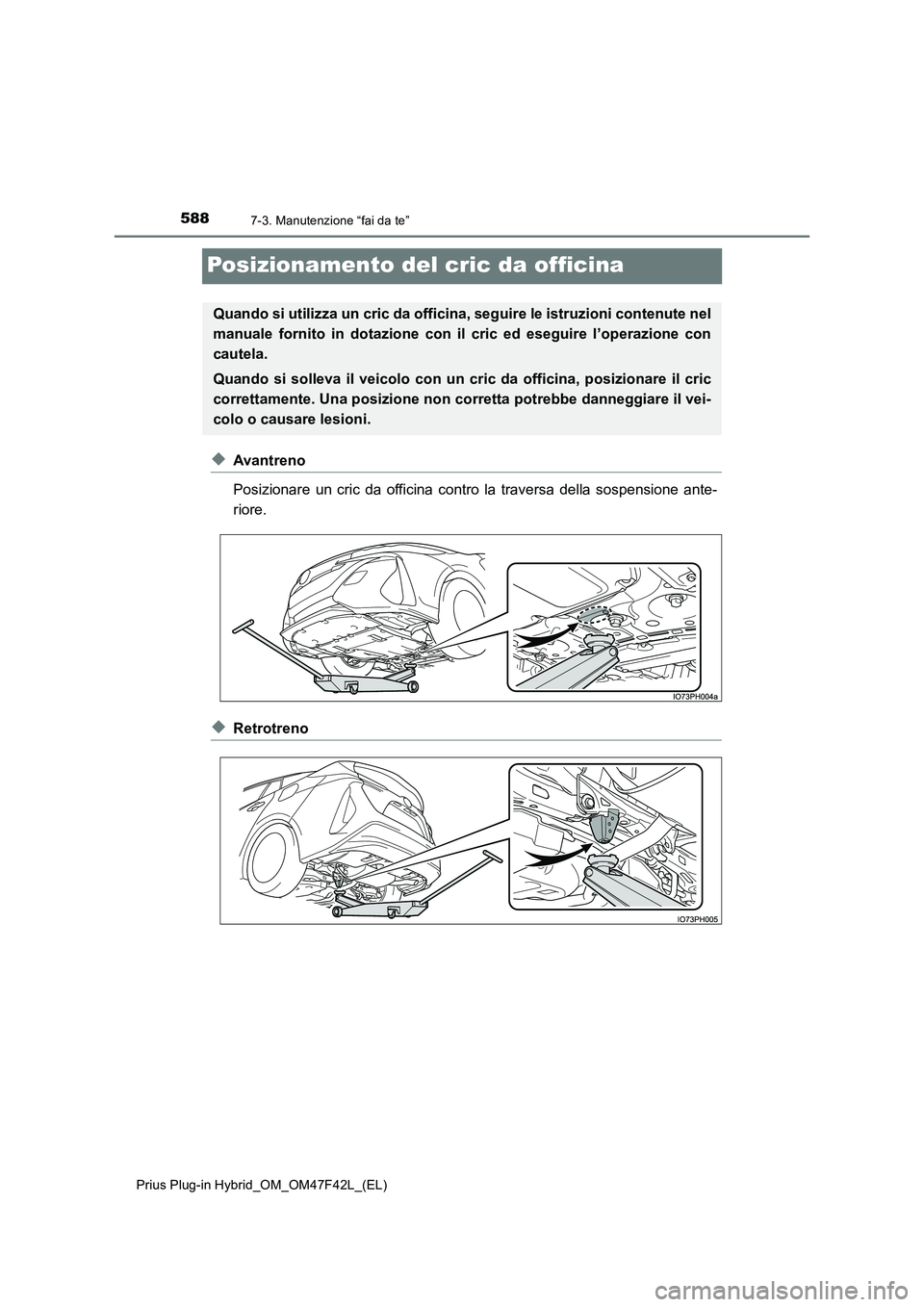

Posizionamento del cric da officina
◆Avantreno
Posizionare un cric da officina contro la traversa della sospensione ante-
riore.
◆Retrotreno
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionare il cric
correttamente. Una posizione non corretta potrebbe danneggiare il vei-
colo o causare lesioni.
