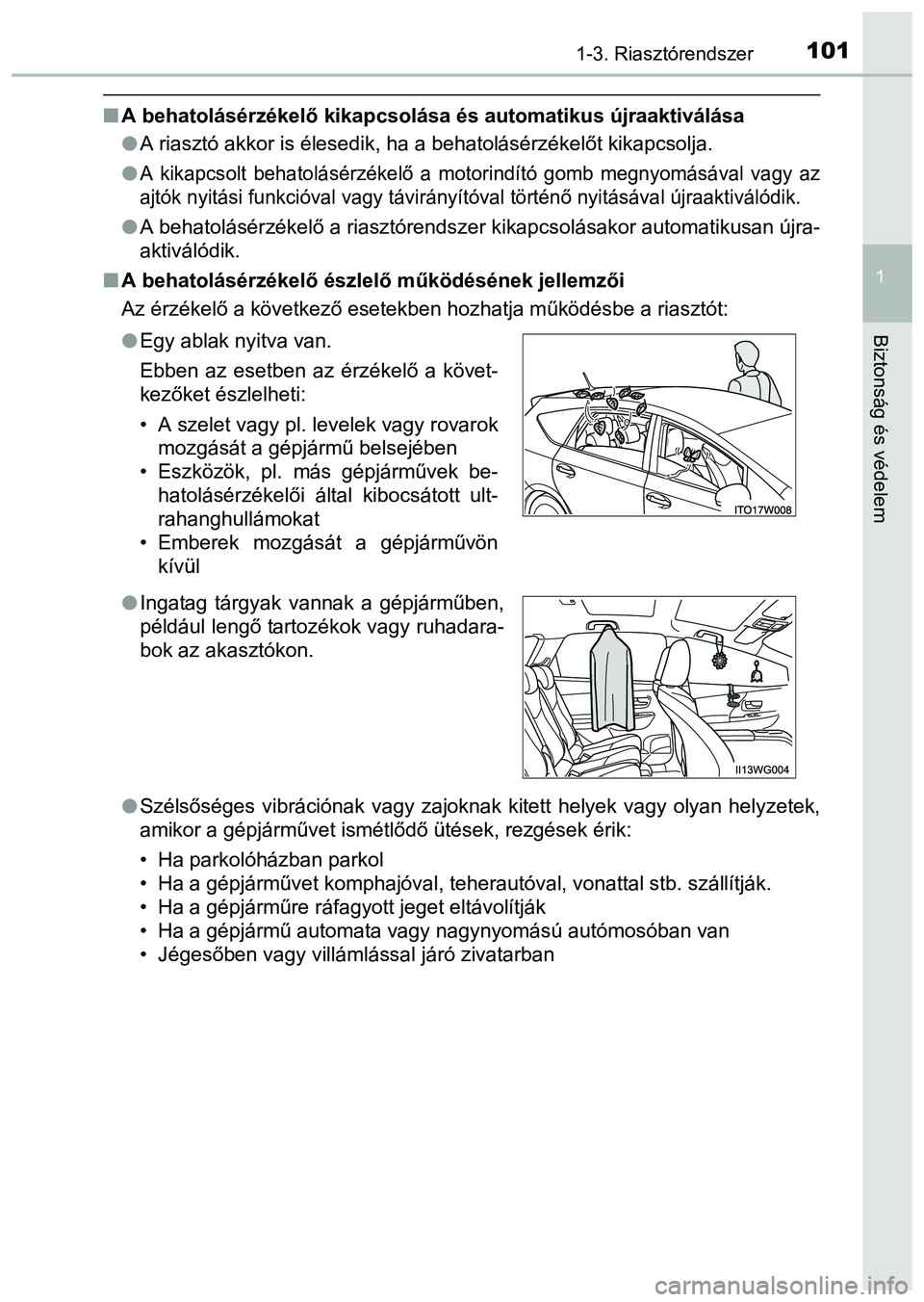

1011-3. Riasztórendszer
1
Biztonság és védelem
A behatolásérzékelő kikapcsolása és automatikus újraaktiválása
A riasztó akkor is élesedik, ha a behatolásérzékelőt kikapcsolja.

A kikapcsolt behatolásérzékelő a motorindító gomb megnyomásával vagy az
ajtók nyitási funkcióval vagy távirányítóval történő nyitásával újraaktiválódik.
A behatolásérzékelő a riasztórendszer kikapcsolásakor automatikusan újra-
aktiválódik.
A behatolásérzékelő észlelő működésének jellemzői
Az érzékelő a következő esetekben hozhatja működésbe a riasztót:
Szélsőséges vibrációnak vagy zajoknak kitett helyek vagy olyan helyzetek,
amikor a gépjárművet ismétlődő ütések, rezgések érik:
• Ha parkolóházban parkol
• Ha a gépjárművet komphajóval, teherautóval, vonattal stb. szállítják.
• Ha a gépjárműre ráfagyott jeget eltávolítják
• Ha a gépjármű automata vagy nagynyomású autómosóban van
• Jégesőben vagy villámlással járó zivatarban Egy ablak nyitva van.
Ebben az esetben az érzékelő a követ-
kezőket észlelheti:
• A szelet vagy pl. levelek vagy rovarok
mozgását a gépjármű belsejében
• Eszközök, pl. más gépjárművek be-
hatolásérzékelői által kibocsátott ult-
rahanghullámokat
• Emberek mozgását a gépjárművön
kívül
Ingatag tárgyak vannak a gépjárműben,
például lengő tartozékok vagy ruhadara-
bok az akasztókon.

1021-3. Riasztórendszer

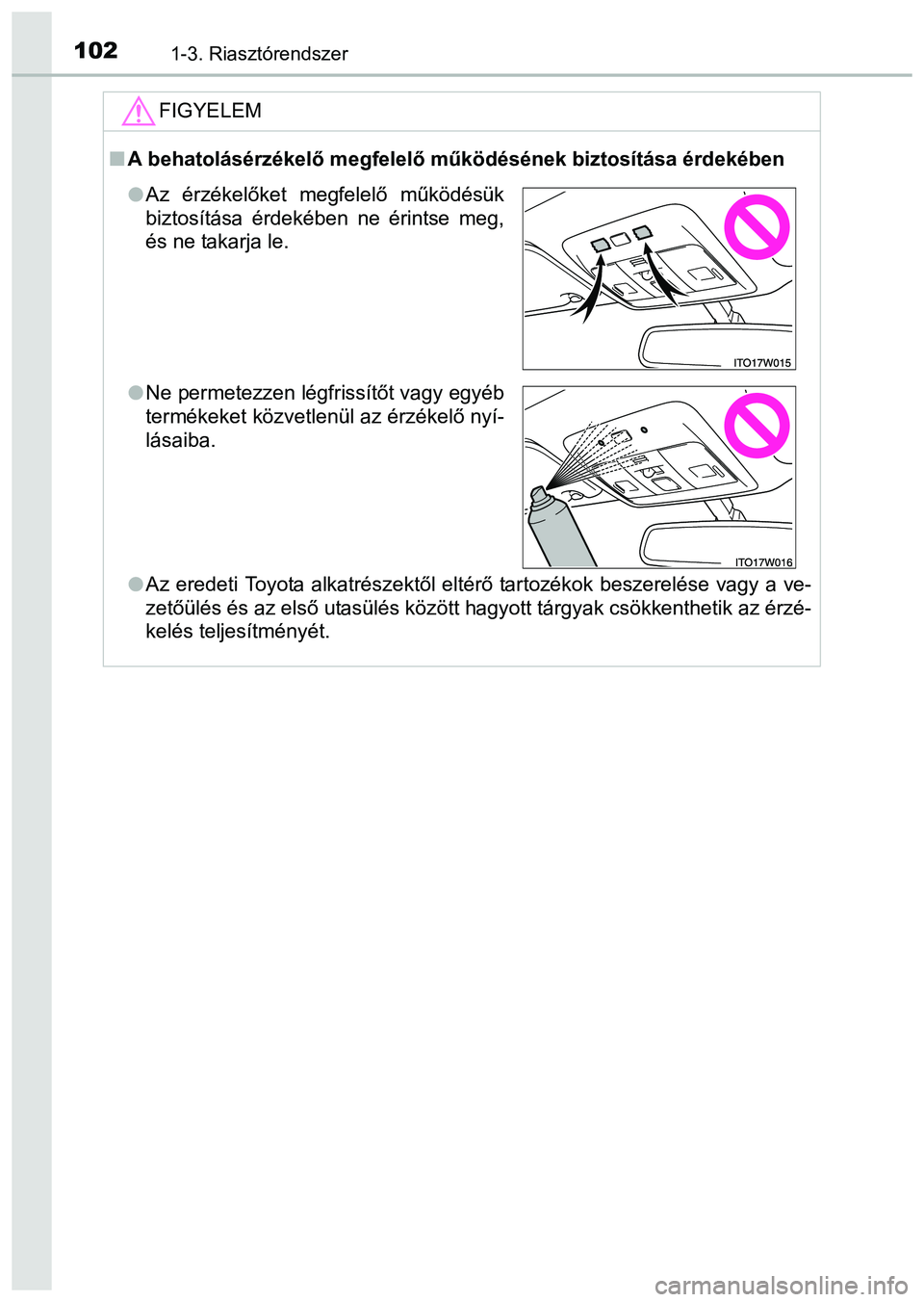

FIGYELEM
A behatolásérzékelő megfelelő működésének biztosítása érdekében
Az eredeti Toyota alkatrészektől eltérő tartozékok beszerelése vagy a ve-
zetőülés és az első utasülés között hagyott tárgyak csökkenthetik az érzé-
kelés teljesítményét.
Az érzékelőket megfelelő működésük
biztosítása érdekében ne érintse meg,
és ne takarja le.
Ne permetezzen légfrissítőt vagy egyéb
termékeket közvetlenül az érzékelő nyí-
lásaiba.

103

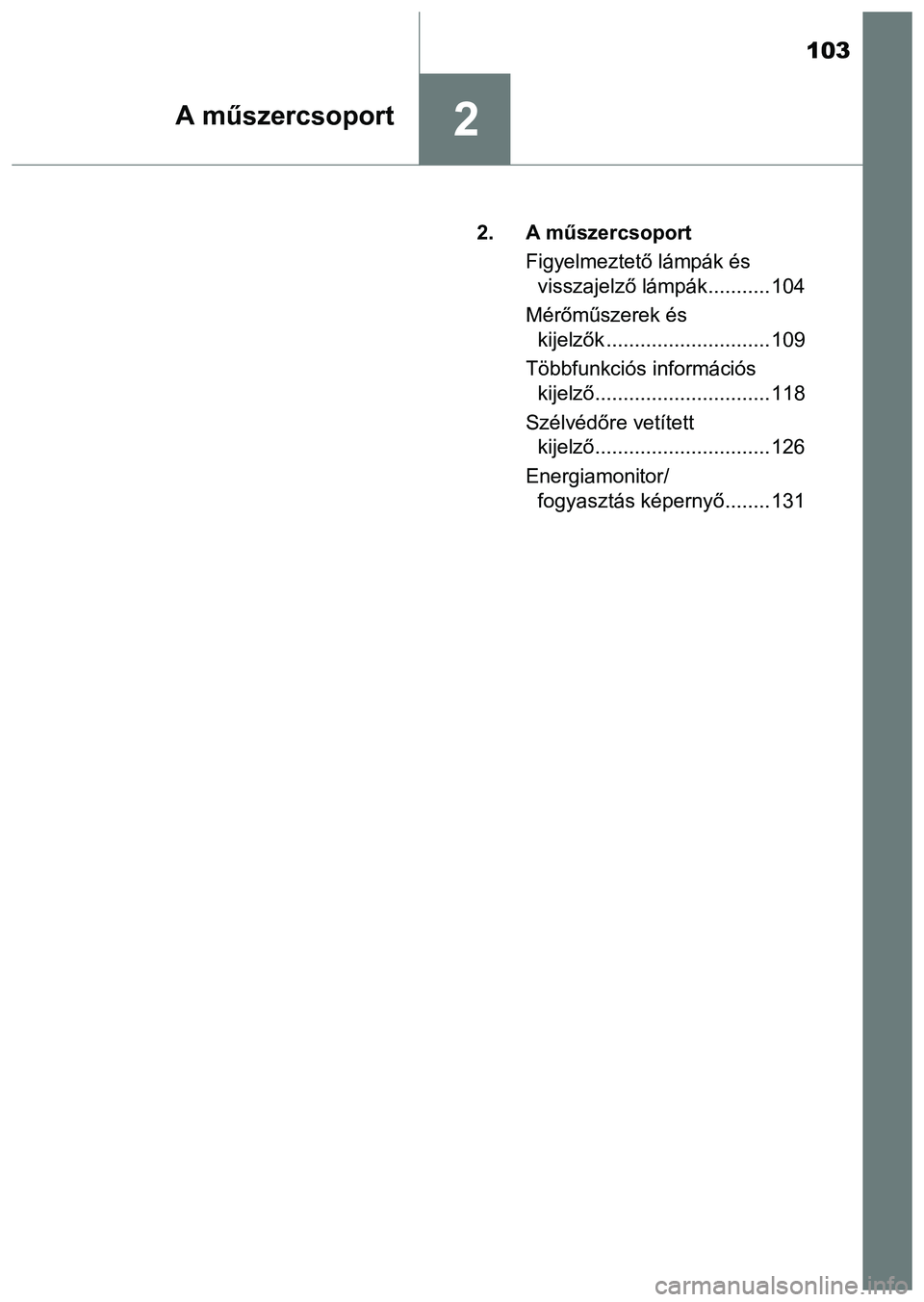

2A műszercsoport
2. A műszercsoport
Figyelmeztető lámpák és
visszajelző lámpák........... 104
Mérőműszerek és
kijelzők ............................. 109
Többfunkciós információs
kijelző............................... 118
Szélvédőre vetített
kijelző............................... 126
Energiamonitor/
fogyasztás képernyő........ 131

1042. A műszercsoport

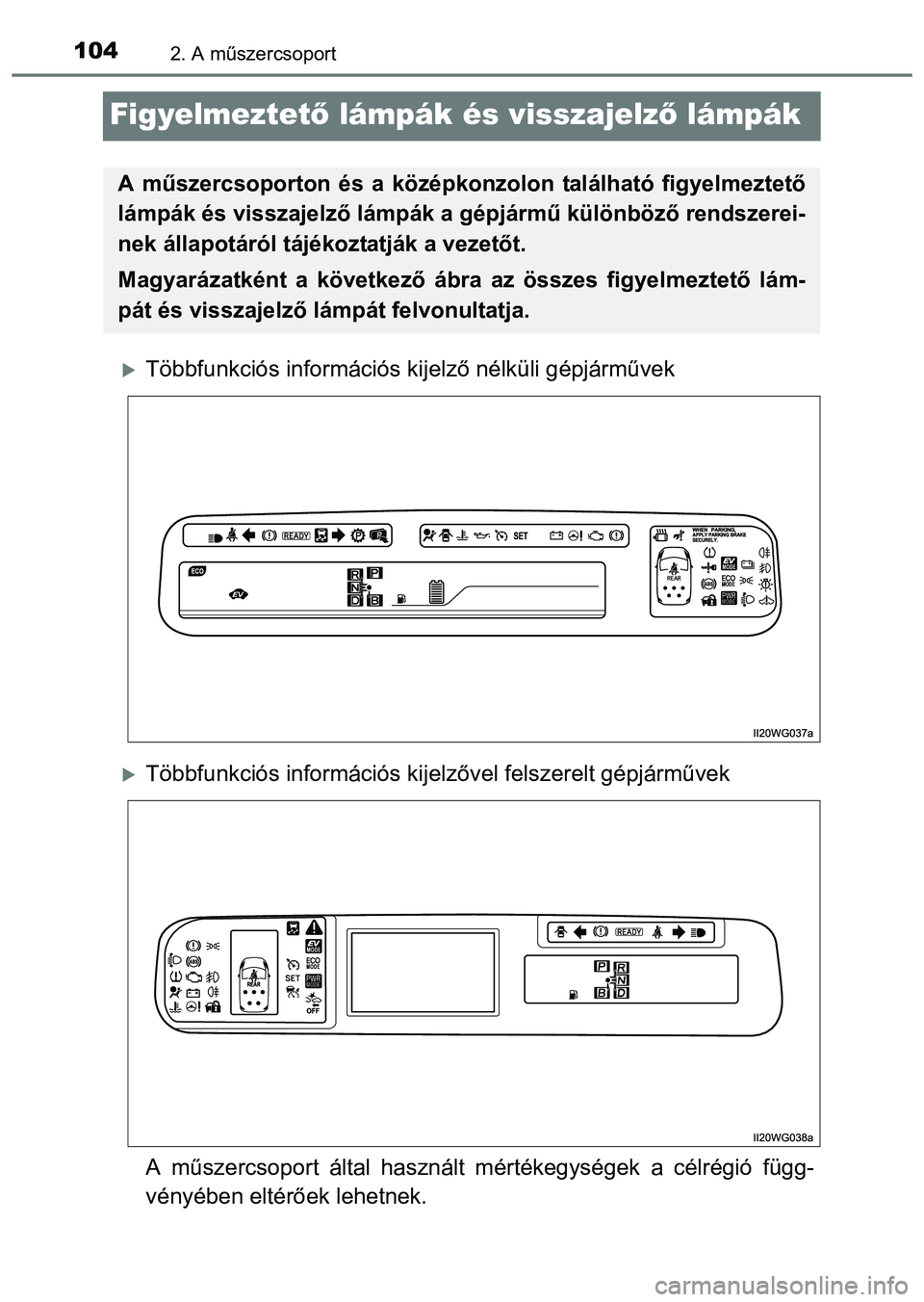

Figyelmeztető lámpák és visszajelző lámpák
Többfunkciós információs kijelző nélküli gépjárművek
Többfunkciós információs kijelzővel felszerelt gépjárművek
A műszercsoport által használt mértékegységek a célrégió függ-
vényében eltérőek lehetnek.
A műszercsoporton és a középkonzolon található figyelmeztető
lámpák és visszajelző lámpák a gépjármű különböző rendszerei-
nek állapotáról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes figyelmeztető lám-
pát és visszajelző lámpát felvonultatja.

1052. A műszercsoport
2
A műszercsoport

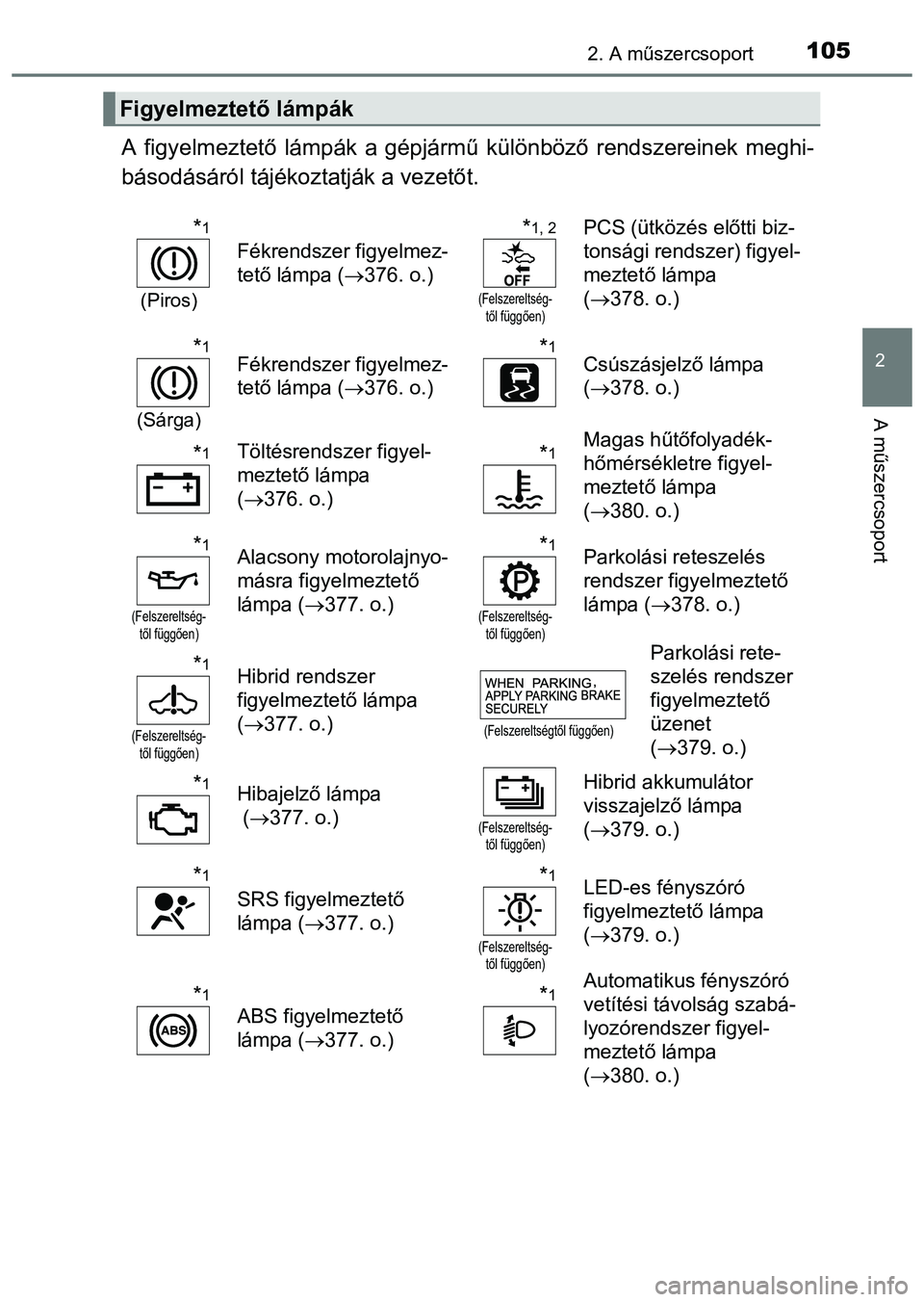

A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodásáról tájékoztatják a vezetőt.
Figyelmeztető lámpák
*1
(Piros)
Fékrendszer figyelmez-
tető lámpa (376. o.)
*1, 2
(Felszereltség-
től függően)
PCS (ütközés előtti biz-
tonsági rendszer) figyel-
meztető lámpa
(378. o.)
*1
(Sárga)
Fékrendszer figyelmez-
tető lámpa (376. o.)*1Csúszásjelző lámpa
(378. o.)
*1Töltésrendszer figyel-
meztető lámpa
(376. o.)*1Magas hűtőfolyadék-
hőmérsékletre figyel-
meztető lámpa
(380. o.)
*1
(Felszereltség-
től függően)
Alacsony motorolajnyo-
másra figyelmeztető
lámpa (377. o.)*1
(Felszereltség-
től függően)
Parkolási reteszelés
rendszer figyelmeztető
lámpa (378. o.)
*1
(Felszereltség-
től függően)
Hibrid rendszer
figyelmeztető lámpa
(377. o.)
(Felszereltségtől függően)
Parkolási rete-
szelés rendszer
figyelmeztető
üzenet
(379. o.)
*1Hibajelző lámpa
(377. o.)
(Felszereltség-
től függően)
Hibrid akkumulátor
visszajelző lámpa
(379. o.)
*1
SRS figyelmeztető
lámpa (377. o.)
*1
(Felszereltség-
től függően)
LED-es fényszóró
figyelmeztető lámpa
(379. o.)
*1
ABS figyelmeztető
lámpa (377. o.)*1Automatikus fényszóró
vetítési távolság szabá-
lyozórendszer figyel-
meztető lámpa
(380. o.)

1062. A műszercsoport
*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák ki-
gyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány má-
sodperc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha a fi-
gyelmeztető lámpák nem kezdenek el világítani, vagy nem alszanak ki, az
valamely rendszer meghibásodására utal. Ellenőriztesse a gépjárművet hi-
vatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő ké-
pesítéssel és felszereléssel rendelkező szakembernél.
*2: A lámpa villogása működési hibát jelez.
*1Elektromos szervokor-
mányrendszer figyel-
meztető lámpa
(377. o.)*1
(Villog)(Felszereltség-
től függően)
P helyzet kérés vissza-
jelző lámpa (379. o.)
*1
(Felszereltség-
től függően)
Hibrid rendszer túlmele-
gedésére figyelmeztető
lámpa (380. o.)Hátsó utasok biztonsági
övének becsatolására
emlékeztető lámpa
(381. o.)
(Sárga)(Felszereltség-
től függően)
Tempomat visszajelző
lámpa (380. o.)
(Felszereltség-
től függően)
Intelligens nyitási és
indítórendszer figyel-
meztető lámpa
(386. o.)
Nyitott ajtóra figyelmez-
tető lámpa (380. o.)
*1
(Felszereltség-
től függően)
Fő figyelmeztető lámpa
(381. o.)
Alacsony üzemanyag-
szintre figyelmeztető
lámpa (380. o.)
*1Gumiabroncsok nyomá-
sára figyelmeztető
lámpa (381. o.)
Ve z e tő és első utas biz-
tonsági övének becsato-
lására emlékeztető
lámpa (381. o.)
*1
(Felszereltség-
től függően)
Szervizre figyelmeztető
lámpa (382. o.)

1072. A műszercsoport
2
A műszercsoport

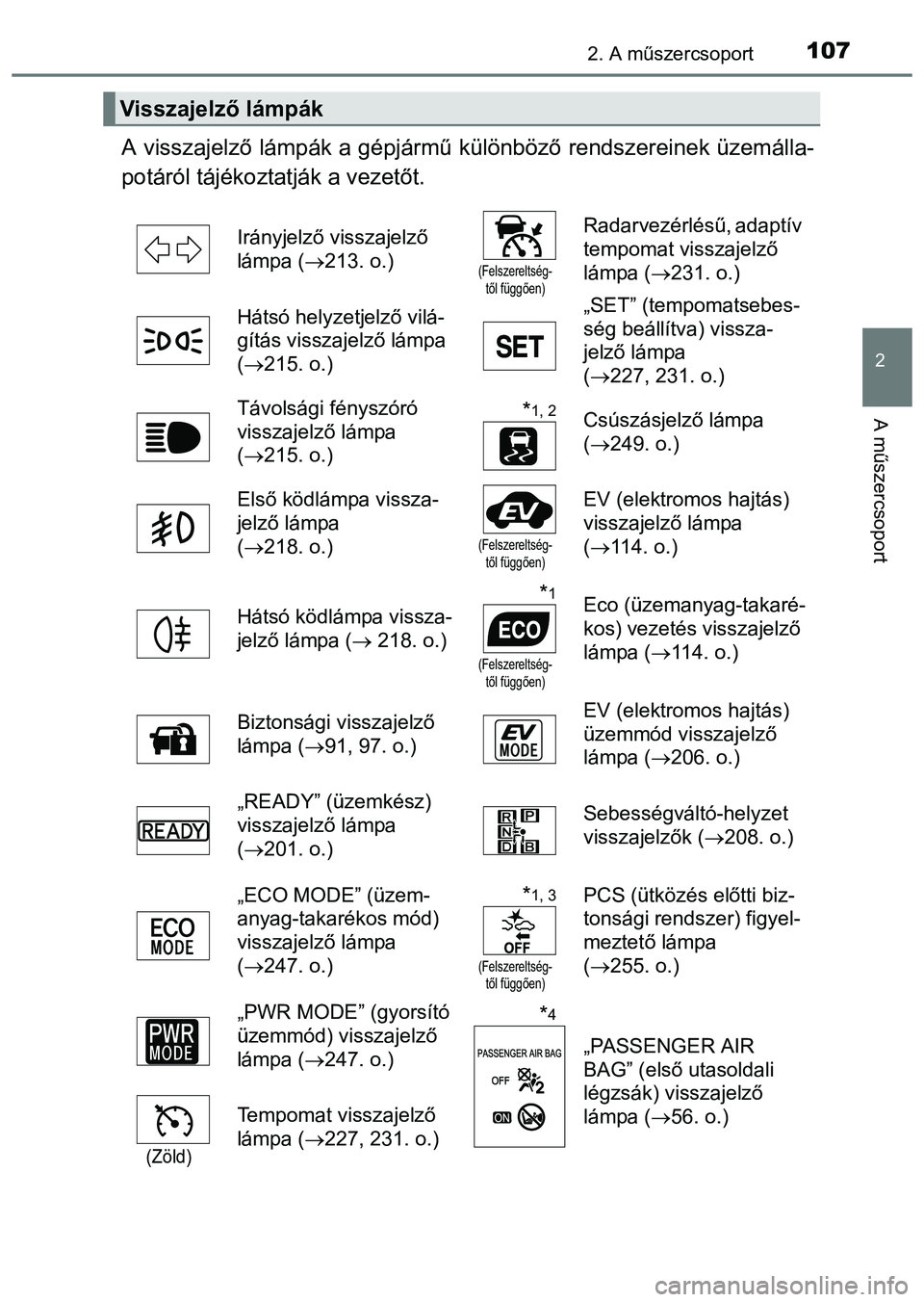

A visszajelző lámpák a gépjármű különböző rendszereinek üzemálla-
potáról tájékoztatják a vezetőt.
Visszajelző lámpák
Irányjelző visszajelző
lámpa (213. o.)
(Felszereltség-
től függően)
Radarvezérlésű, adaptív
tempomat visszajelző
lámpa (231. o.)
Hátsó helyzetjelző vilá-
gítás visszajelző lámpa
(215. o.)„SET” (tempomatsebes-
ség beállítva) vissza-
jelző lámpa
(227, 231. o.)
Távolsági fényszóró
visszajelző lámpa
(215. o.)
*1, 2Csúszásjelző lámpa
(249. o.)
Első ködlámpa vissza-
jelző lámpa
(218. o.)
(Felszereltség-
től függően)
EV (elektromos hajtás)
visszajelző lámpa
(114. o.)
Hátsó ködlámpa vissza-
jelző lámpa ( 218. o.)
*1
(Felszereltség-
től függően)
Eco (üzemanyag-takaré-
kos) vezetés visszajelző
lámpa (114. o.)
Biztonsági visszajelző
lámpa (91, 97. o.)EV (elektromos hajtás)
üzemmód visszajelző
lámpa (206. o.)
„READY” (üzemkész)
visszajelző lámpa
(201. o.)Sebességváltó-helyzet
visszajelzők (208. o.)
„ECO MODE” (üzem-
anyag-takarékos mód)
visszajelző lámpa
(247. o.)
*1, 3
(Felszereltség-
től függően)
PCS (ütközés előtti biz-
tonsági rendszer) figyel-
meztető lámpa
(255. o.)
„PWR MODE” (gyorsító
üzemmód) visszajelző
lámpa (247. o.)
*4
„PASSENGER AIR
BAG” (első utasoldali
légzsák) visszajelző
lámpa (56. o.)
(Zöld)
Tempomat visszajelző
lámpa (227, 231. o.)

1082. A műszercsoport

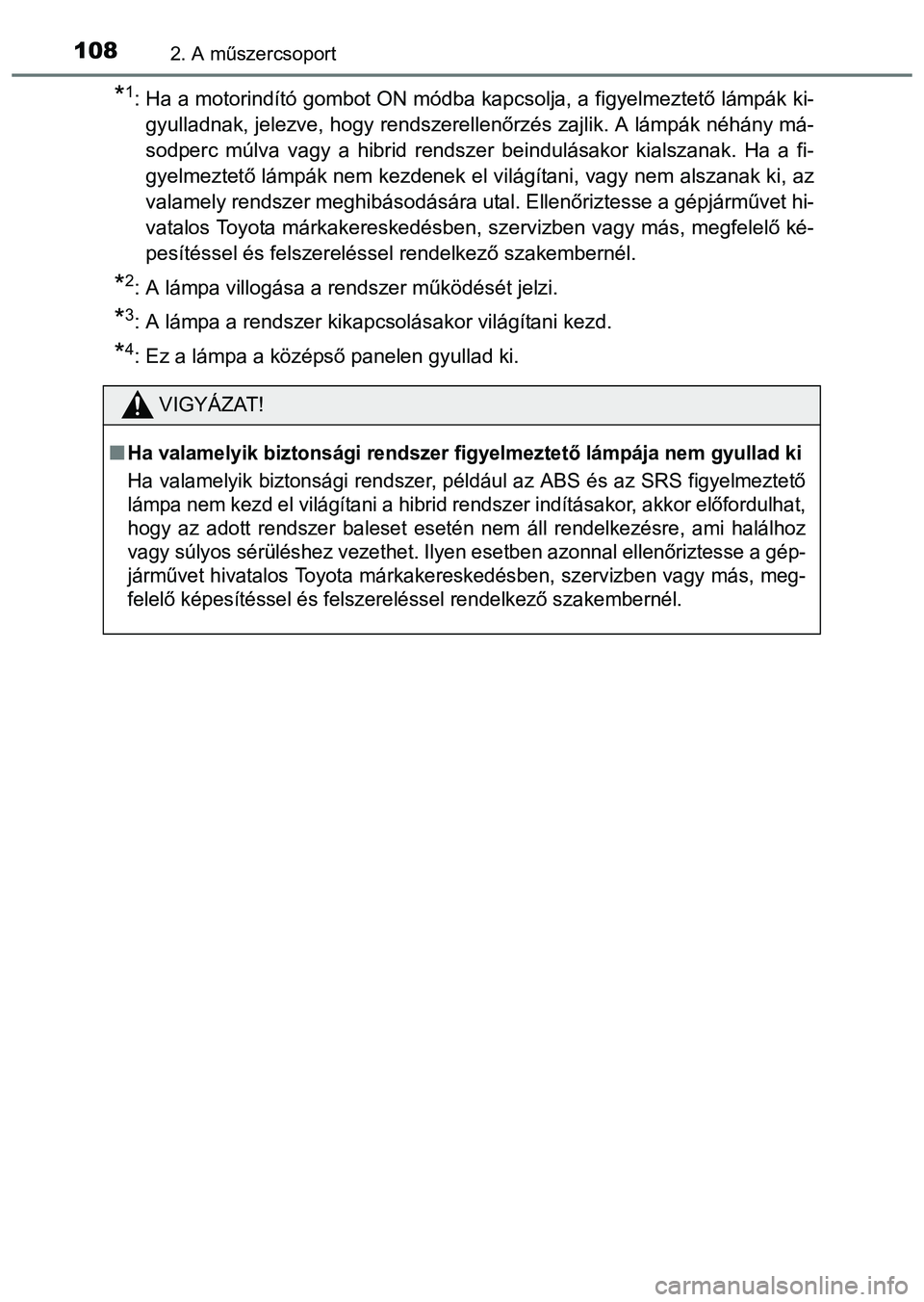

*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák ki-
gyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák néhány má-
sodperc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha a fi-
gyelmeztető lámpák nem kezdenek el világítani, vagy nem alszanak ki, az
valamely rendszer meghibásodására utal. Ellenőriztesse a gépjárművet hi-
vatalos Toyota márkakereskedésben, szervizben vagy más, megfelelő ké-
pesítéssel és felszereléssel rendelkező szakembernél.
*2: A lámpa villogása a rendszer működését jelzi.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
*4: Ez a lámpa a középső panelen gyullad ki.
VIGYÁZAT!
Ha valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS figyelmeztető
lámpa nem kezd el világítani a hibrid rendszer indításakor, akkor előfordulhat,
hogy az adott rendszer baleset esetén nem áll rendelkezésre, ami halálhoz
vagy súlyos sérüléshez vezethet. Ilyen esetben azonnal ellenőriztesse a gép-
járművet hivatalos Toyota márkakereskedésben, szervizben vagy más, meg-
felelő képesítéssel és felszereléssel rendelkező szakembernél.

109
2
2. A műszercsoport
A műszercsoport

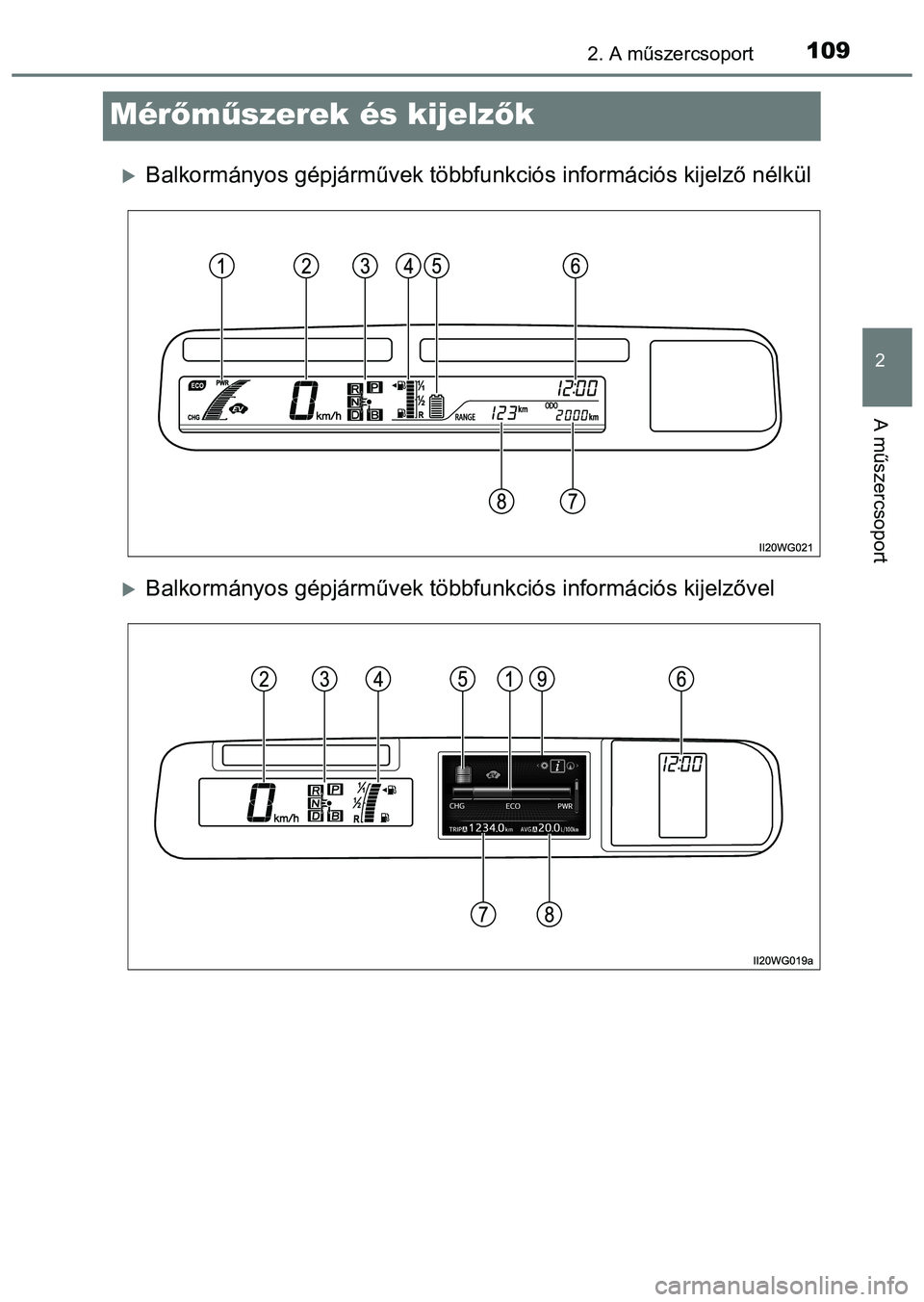

Mérőműszerek és kijelzők
Balkormányos gépjárművek többfunkciós információs kijelző nélkül
Balkormányos gépjárművek többfunkciós információs kijelzővel

1102. A műszercsoport

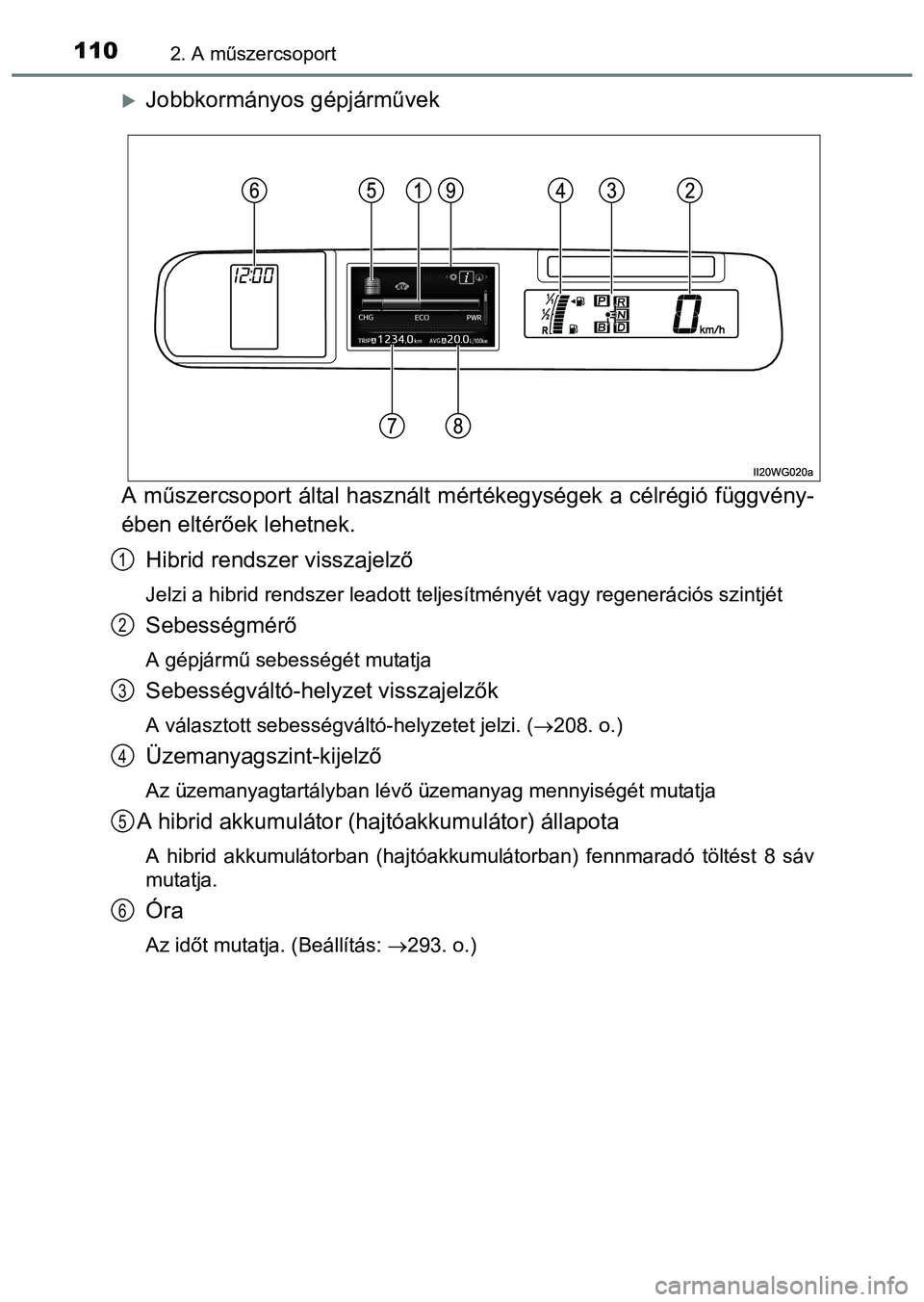

Jobbkormányos gépjárművek
A műszercsoport által használt mértékegységek a célrégió függvény-
ében eltérőek lehetnek.
Hibrid rendszer visszajelző
Jelzi a hibrid rendszer leadott teljesítményét vagy regenerációs szintjét
Sebességmérő
A gépjármű sebességét mutatja
Sebességváltó-helyzet visszajelzők
A választott sebességváltó-helyzetet jelzi. (208. o.)
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
A hibrid akkumulátor (hajtóakkumulátor) állapota
A hibrid akkumulátorban (hajtóakkumulátorban) fennmaradó töltést 8 sáv
mutatja.
Óra
Az időt mutatja. (Beállítás: 293. o.)
1
2
3
4
5
6
