TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

4117-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp
12-voltsbatteriet i din bil.
Håll fortsättningsvis samma varvtal i den andra bilen och tryck start-
knappen till tändningsläge för at t starta hybridsystemet.
Kontrollera att indikeringslampa n ”READY” tänds. Om indikerings-
lampan inte tänds, kontaktar du en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
När bilens hybridsystem har startat ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de anslöts.
Stäng det speciella uttaget för startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Vid montering, haka först fast säkringsboxens lock på de två bakre
flikarna.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
■Starta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
■ Undvik att 12-voltbatteriet laddas ur
●Stäng av strålkastarna och ljudanläggningen när hybridsystemet är avstängt.
● Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
■ Om 12-voltsbatteriet är borttaget eller urladdat
●I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska lås-
och startsystemet om 12-voltsbatteriet är urladdat. Lås och lås upp dörrarna
med fjärrkontrollfunktionen eller den mekaniska nyckeln.
● Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar nor malt vid andra försöket. Det innebär
ingen funktionsstörning.
● Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatteriet laddades
ur. Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatte-
riet. Om du är osäker på vilket läge startknappen befanns i innan 12-voltsbatte-
riet laddades ur ska du vara särskilt försiktig när du ansluter 12-voltsbatteriet på
nytt.
5
6
7
8
9
OM47B24SE.book Page 411 Friday, June 10, 2016 4:36 PM

4127-2. Åtgärder i en akut situation
OM47B24SE●
Om 12-voltsbatteriet laddas ur medan växelläget är i P blir det eventuellt inte
möjligt att växla till andra lägen. I så fall kan bilen inte bogseras utan att båda
framhjulen lyfts eftersom framhjulen kommer att vara låsta. ( →Sid. 338)
● När 12-voltsbatteriet återansluts ska du starta hybridsystemet och bekräfta
med hjälp av växellägesindikatorn att växelläget kan ä\
ndras till varje läge.
■ Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
VA R N I N G
■Undvika brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet antänds:
● Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
● Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
● Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
● Rök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatteriet.
■ 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
● När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i kontakt med
hud, kläder eller bilens kaross.
● Luta dig inte över 12-voltsbatteriet.
● Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
● Tvätta alltid händerna när du har hanterat fästet till 12-voltsbatteriet,
polerna och andra delar som är anslutna till batteriet.
● Låt inte barn vistas i närheten av 12-voltsbatteriet.
OM47B24SE.book Page 412 Friday, June 10, 2016 4:36 PM

4137-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
VA R N I N G
■Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera
12-voltsbatteriet snarast möjligt.
Om ett 12-voltsbatteri håller på att försämras kan det börja avge en illaluk-
tande gas vilket kan ha negativ inverkan på passagerarnas hälsa.
■ När 12-voltsbatteriet ansluts igen
→ Sid. 304
OBSERVERA
■Vid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläktarna
etc.
■ Undvika skador på bilen
Det särskilda uttaget för startkablar ska användas vid laddning av 12-volts-
batteriet från ett annat fordon i en nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
OM47B24SE.book Page 413 Friday, June 10, 2016 4:36 PM

4147-2. Åtgärder i en akut situation
OM47B24SE
Om motorn blir överhettad
■Om varningslampan för hög kylvätsketemperatur tänds eller
blinkar
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har svalnat tillräckligt kan slangarna och
kylaren undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Följande kan indikera att din bil överhettas.● Varningslampan för hög kylarvätsketemperatur ( →Sid. 349) tänds
eller blinkar, eller hybridsystemet känns kraftlöst. (Exempelvis
ökar inte bilens hastighet.)
● Modeller utan informationsdisplay: Varningslampan för överhett-
ning i hybridsystemet ( →Sid. 349) tänds.
● Modeller med informationsdisplay: Varningsmeddelandet som indi-
kerar överhettning visas på informationsdisplayen. ( →Sid. 361)
● Ånga strömmar ut från under motorhuven.
Åtgärder
1
2
3
1
2
OM47B24SE.book Page 414 Friday, June 10, 2016 4:36 PM

4157-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
Kylvätskenivån är korrekt när den är mellan ”FULL”- och ”LOW”-
strecken på behållaren.Behållare
”FULL”-strecket
”LOW”-strecket
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att kon-
trollera att kylfläktarna fungerar, kontrollera om kylarvätska läcker
ut från kylare eller slangar.
Fläktarna går igång när luftkonditioneringen sätts på omedelbart efter
en kallstart. Bekräfta att fläktarna är igång genom att lyssna efter fläkt-
ljudet och luftflödet. Om detta är svårt att kontrollera ska du starta och
stänga av luftkonditioneringen upprepade gånger. (Fläktarna fungerar
eventuellt inte i temperaturer under 0 grader.)
Om fläktarna inte är igång:
Stäng av hybridsystemet omedel bart och kontakta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
Om fläktarna är igång:
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvara nde kvalifikationer och utrust-
ning kontrollera bilen.
4
1
2
3
5
6
7
OM47B24SE.book Page 415 Friday, June 10, 2016 4:36 PM

4167-2. Åtgärder i en akut situation
OM47B24SE■
Hybridsystemets varningslampa tänds eller varningsmeddelan-
det som indikerar överhettning visas på informationsdisplayen
Stanna bilen på säker plats.
Stäng av hybridsystemet och ly ft försiktigt upp motorhuven.
När hybridsystemet har svalnat kan slangarna och kylaren
undersökas med avseende på läckage.
Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Rätt vätskenivå ska ligga mellan ”F” och ”L”-strecken på behållaren.Behållare
”F”-streck
”L”-streck
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Om vatten fylldes på i en akut
situation bör du låta en auktori-
serad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande kva-
lifikationer och utrustning kon-
trollera bilen snarast möjligt.
1
2
3
1
2
4
1
2
3
5
OM47B24SE.book Page 416 Friday, June 10, 2016 4:36 PM

4177-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
Efter att ha stannat hybridsystemet och väntat i minst 5 minuter,
starta hybridsystemet igen och kontrollera instrumentgruppen
eller informat ionsdisplayen.
Om hybridsystemets varningslampa för överhettning inte stängs
av eller om meddelandet inte försvinner:
Stäng av hybridsystemet och ko ntakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
Om hybridsystemets varningslampa för överhettning inte tänds eller
om meddelandet inte visas:
Hybridsystemets temperatur har sjunkit och bilen kan köras normalt
igen.
Om varningslampan emellertid ofta tänds igen eller om meddelandet
ofta visas igen ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
VA R N I N G
■ Vid kontroll under motorhuven på din bil
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador, t.ex. brännskador.
● Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket hett.
● Efter att hybridsystemet stängts av ska du kontrollera att indikeringslam-
pan på startknappen samt ”READY”-lampan har slocknat.
När hybridsystemet är igång kan bensinmotorn starta automatiskt, eller
kylfläkten kan plötsligt gå igång även om bensinmotorn stannar. Rör inte
roterande delar, t.ex. fläktar, och gå inte nära dem, eftersom det kan leda
till att fingrar eller klädsel (speciellt slips eller scarf) kan fastna vilket kan
leda till svåra skador.
● Lossa inte locket till kylvätskebehållaren medan hybridsystemet och kyla-
ren är heta.
Ånga eller kylarvätska som är mycket heta kan spruta ut.
6
OM47B24SE.book Page 417 Friday, June 10, 2016 4:36 PM

4187-2. Åtgärder i en akut situation
OM47B24SE
OBSERVERA
■När du fyller på kylarvätska i motorn/drivenheten
Fyll på kylarvätskan långsamt när hybridsystemet har svalnat tillräckligt. Om
du fyller på kylarvätska alltför snabbt i ett hybridsystem som är hett kan
hybridsystemet skadas.
■ Undvik att kylsystemet skadas
Var försiktig och tänk på följande:
● Undvik att förorena kylarvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
● Använd inga tillsatser till kylarvätskan.
OM47B24SE.book Page 418 Friday, June 10, 2016 4:36 PM

4197-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

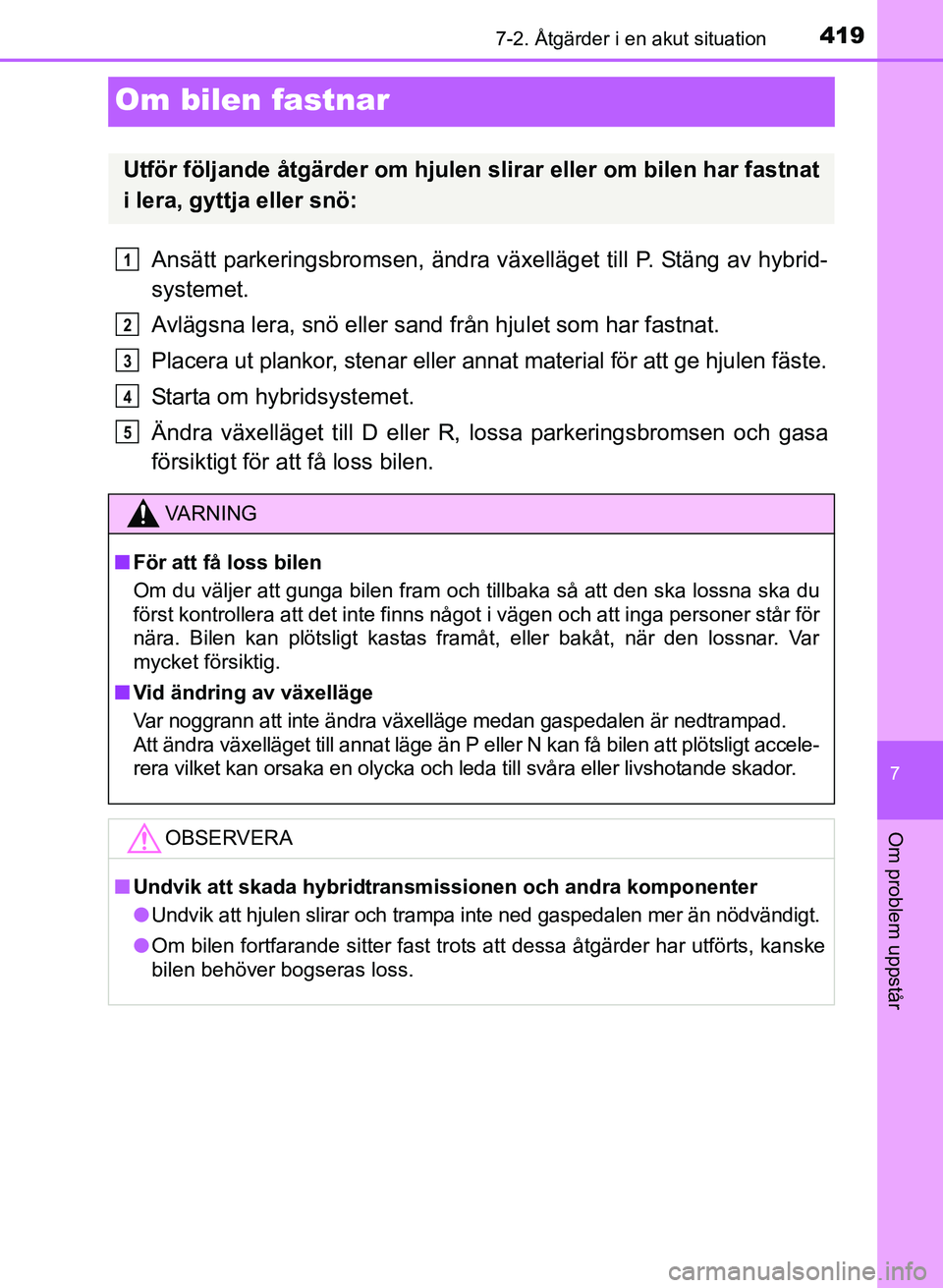

Om bilen fastnar
Ansätt parkeringsbromsen, ändra växelläget till P. Stäng av hybrid-
systemet.
Avlägsna lera, snö eller sand från hjulet som har fastnat.
Placera ut plankor, stenar eller annat material för att ge hjulen fäste.
Starta om hybridsystemet.
Ändra växelläget till D eller R, lossa parkeringsbromsen och gasa
försiktigt för att få loss bilen.
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
VA R N I N G
■ För att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
■ Vid ändring av växelläge
Var noggrann att inte ändra växelläge medan gaspedalen är nedtrampad.
Att ändra växelläget till annat läge än P eller N kan få bilen att plötsligt accele-
rera vilket kan orsaka en olycka och leda till svåra eller livshotande skador.
OBSERVERA
■Undvik att skada hybridtransmi ssionen och andra komponenter
● Undvik att hjulen slirar och trampa inte ned gaspedalen mer än nödvändigt.
● Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
1
2
3
4
5
OM47B24SE.book Page 419 Friday, June 10, 2016 4:36 PM

4207-2. Åtgärder i en akut situation
OM47B24SE
OM47B24SE.book Page 420 Friday, June 10, 2016 4:36 PM
