TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

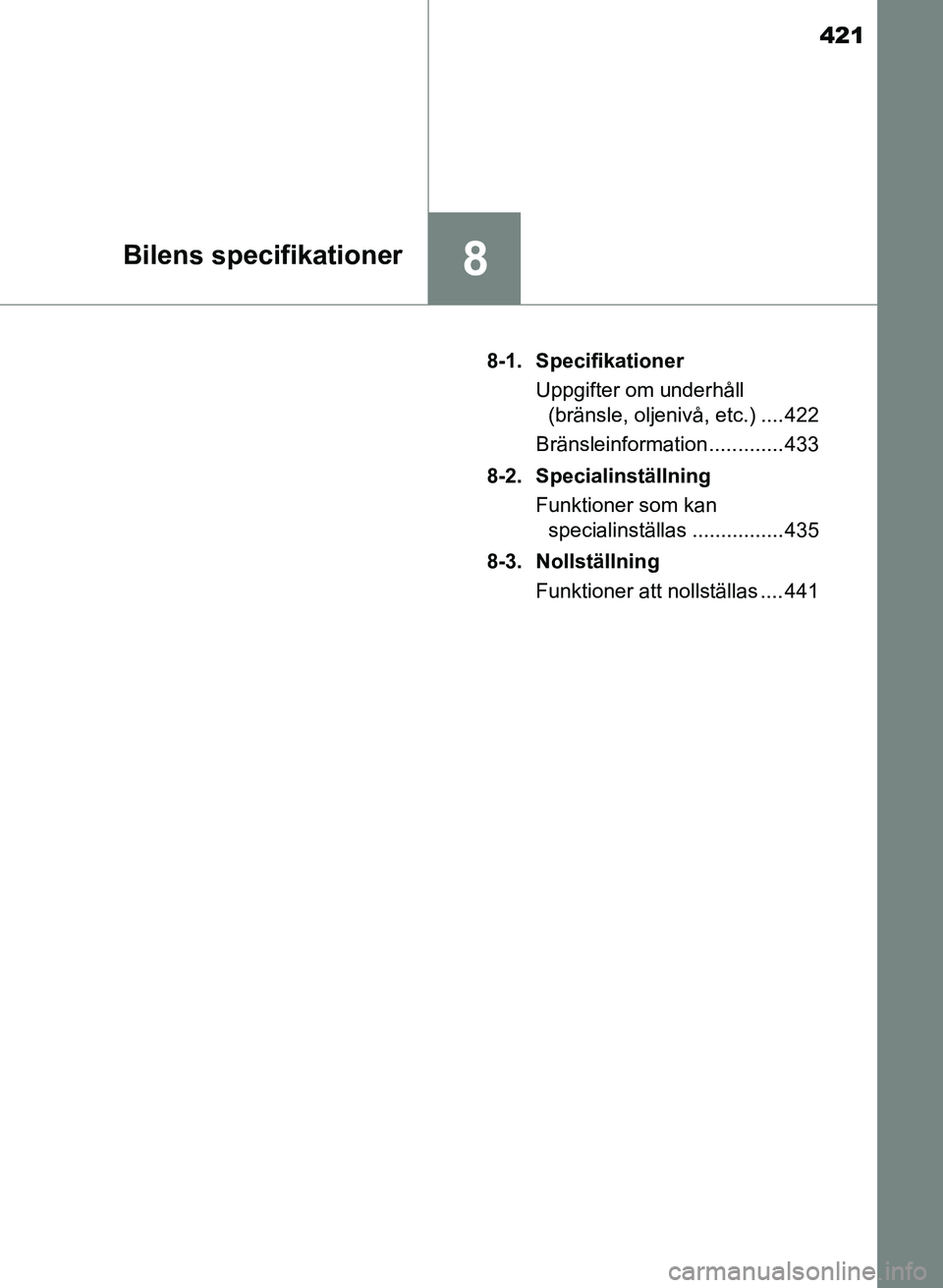

421
8Bilens specifikationer
OM47B24SE8-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 422
Bränsleinformation ............. 433
8-2. Specialinställning Funktioner som kan specialinställas ................ 435
8-3. Nollställning Funktioner att nollställas .... 441
OM47B24SE.book Page 421 Friday, June 10, 2016 4:36 PM

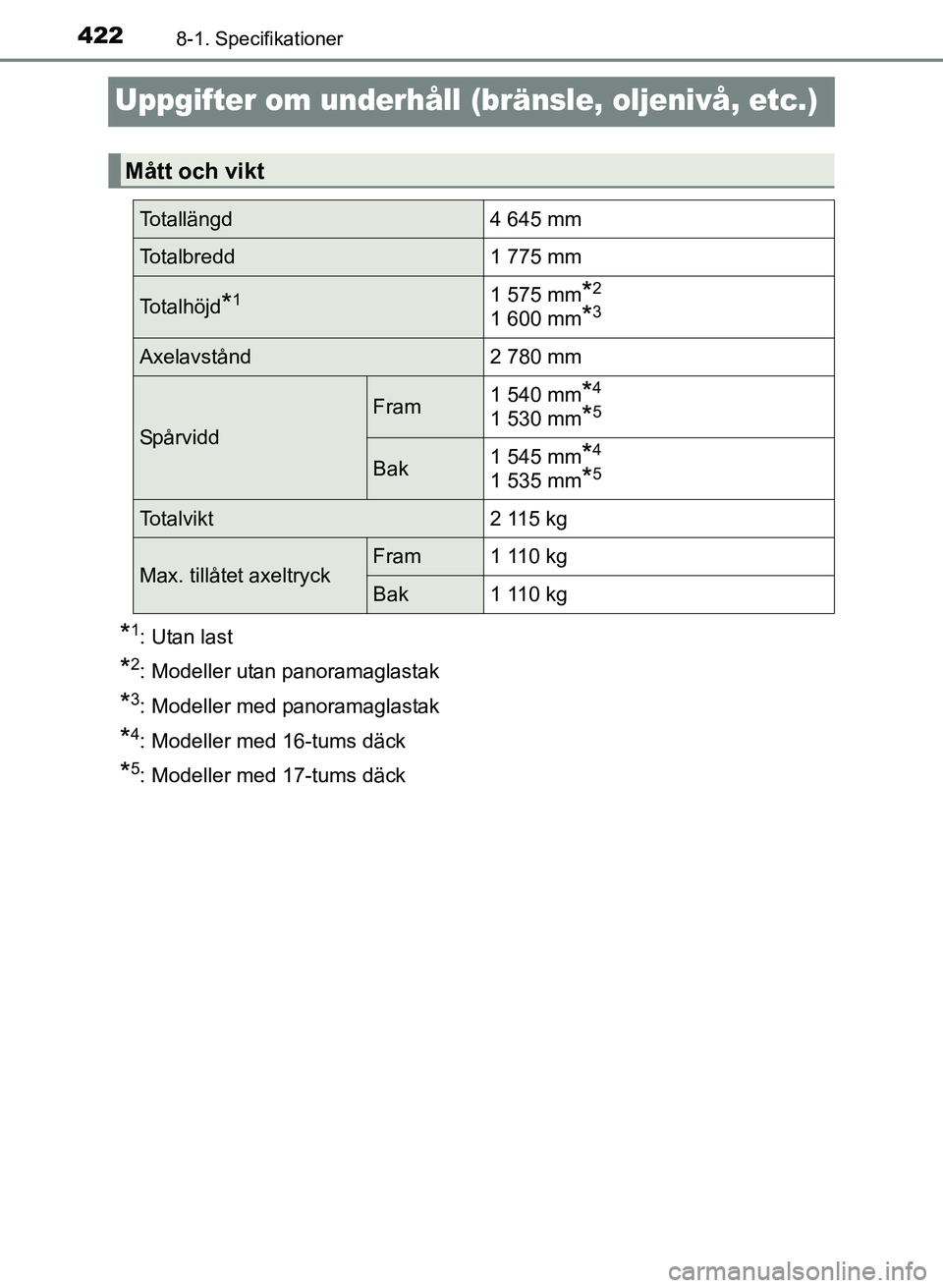

4228-1. Specifikationer
OM47B24SE
Uppgifter om underhåll (bränsle, oljenivå, etc.)
*1: Utan last
*2: Modeller utan panoramaglastak
*3: Modeller med panoramaglastak
*4: Modeller med 16-tums däck
*5: Modeller med 17-tums däck
Mått och vikt
Totallängd4 645 mm
Totalbredd1 775 mm
To t a l h ö j d*11 575 mm*2
1 600 mm*3
Axelavstånd2 780 mm
Spårvidd
Fram1 540 mm*4
1 530 mm*5
Bak1 545 mm*4
1 535 mm*5
To t a l v i k t2 115 kg
Max. tillåtet axeltryckFram1 110 kg
Bak1 110 kg
OM47B24SE.book Page 422 Friday, June 10, 2016 4:36 PM

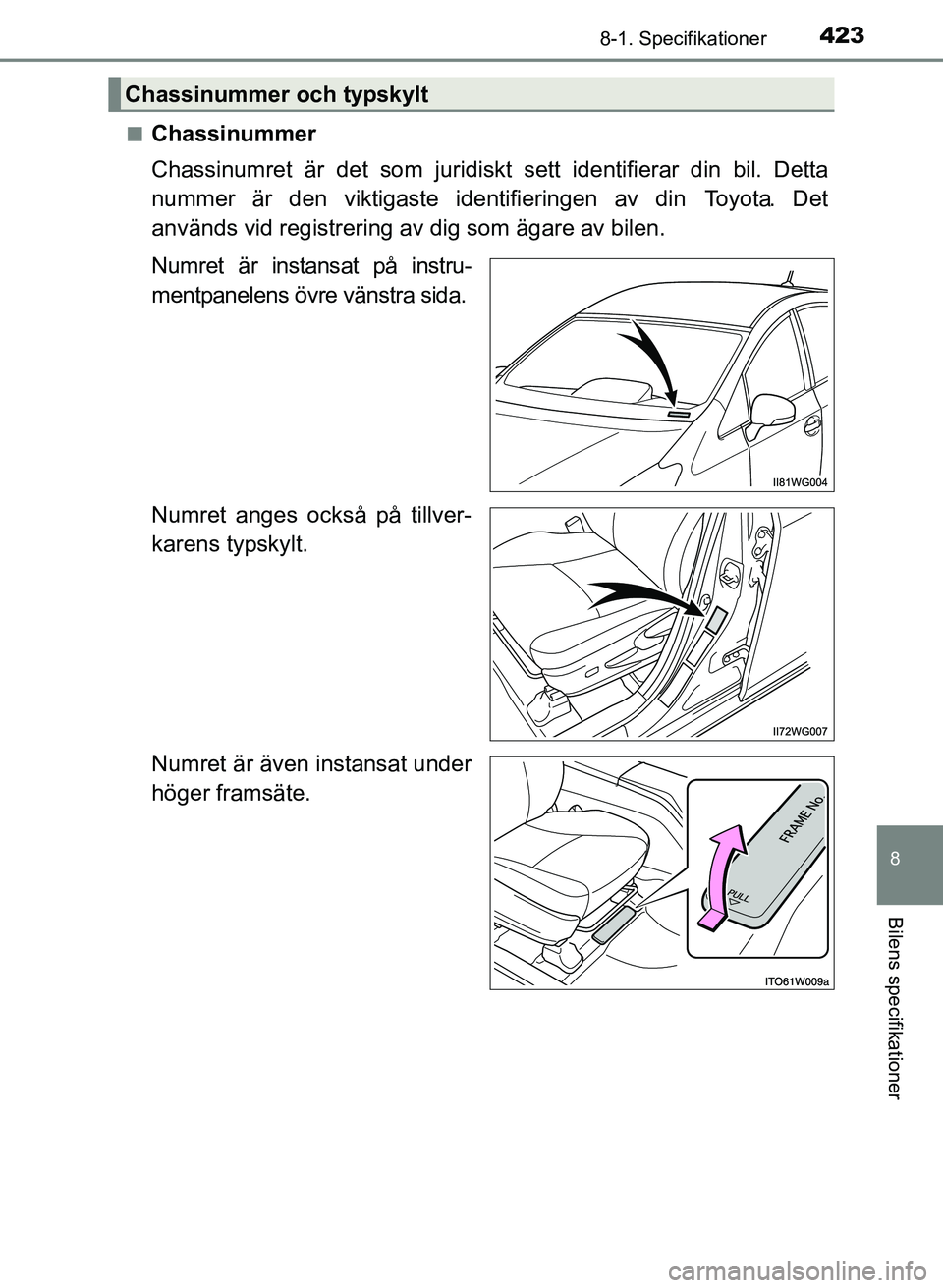

4238-1. Specifikationer
OM47B24SE
8
Bilens specifikationer
■Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra sida.
Numret anges också på tillver-
karens typskylt.
Numret är även instansat under
höger framsäte.
Chassinummer och typskylt
OM47B24SE.book Page 423 Friday, June 10, 2016 4:36 PM

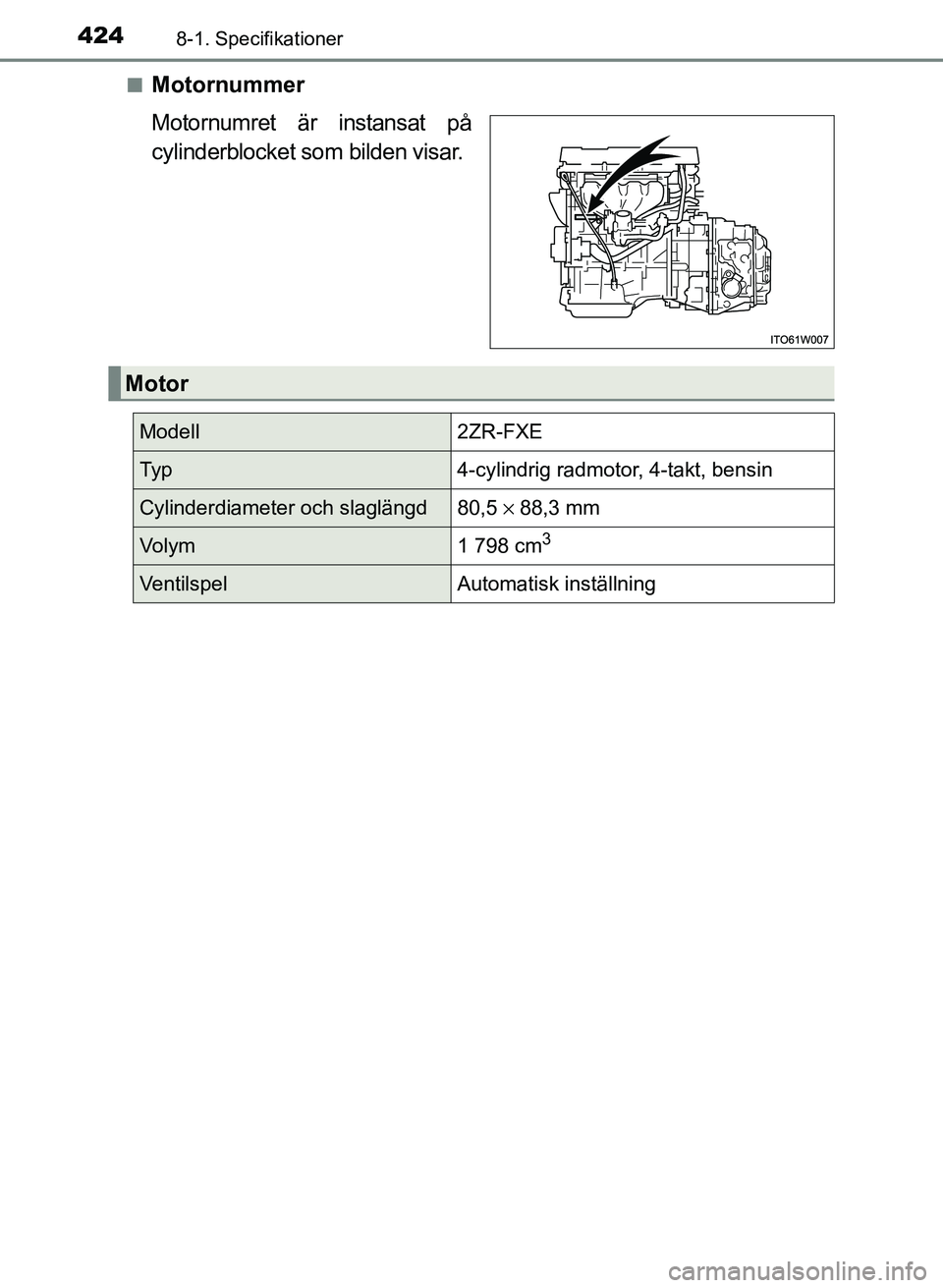

4248-1. Specifikationer
OM47B24SE■
Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Motor
Modell2ZR-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd80,5 ×
88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
OM47B24SE.book Page 424 Friday, June 10, 2016 4:36 PM

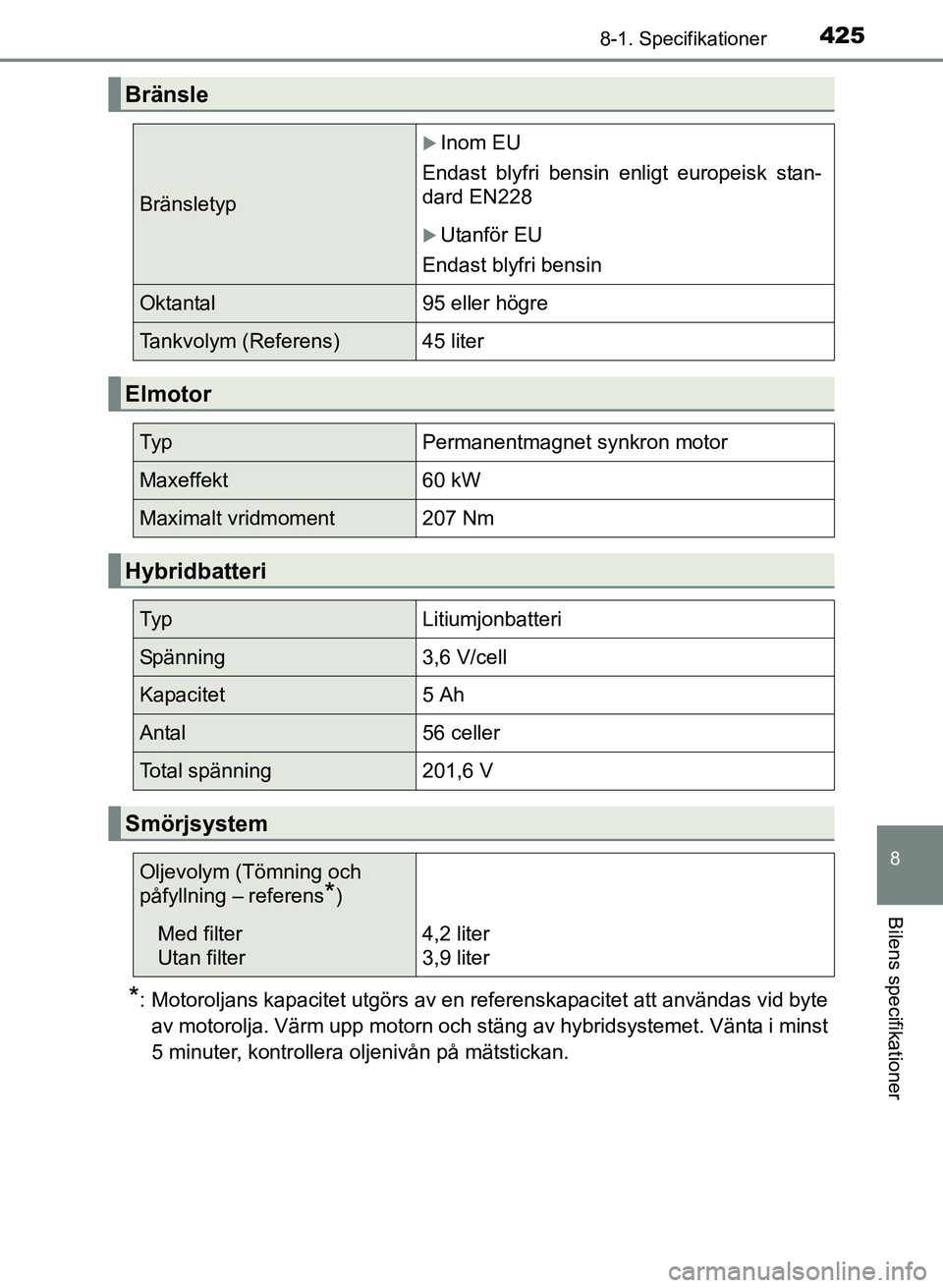

4258-1. Specifikationer
OM47B24SE
8
Bilens specifikationer
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
Bränsle
Bränsletyp
XInom EU
Endast blyfri bensin enligt europeisk stan-
dard EN228
XUtanför EU
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym (Referens)45 liter
Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt60 kW
Maximalt vridmoment207 Nm
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,6 V/cell
Kapacitet5 Ah
Antal56 celler
Total spänning201,6 V
Smörjsystem
Oljevolym (Tömning och
påfyllning – referens
*)
Med filter
Utan filter4,2 liter
3,9 liter
OM47B24SE.book Page 425 Friday, June 10, 2016 4:36 PM

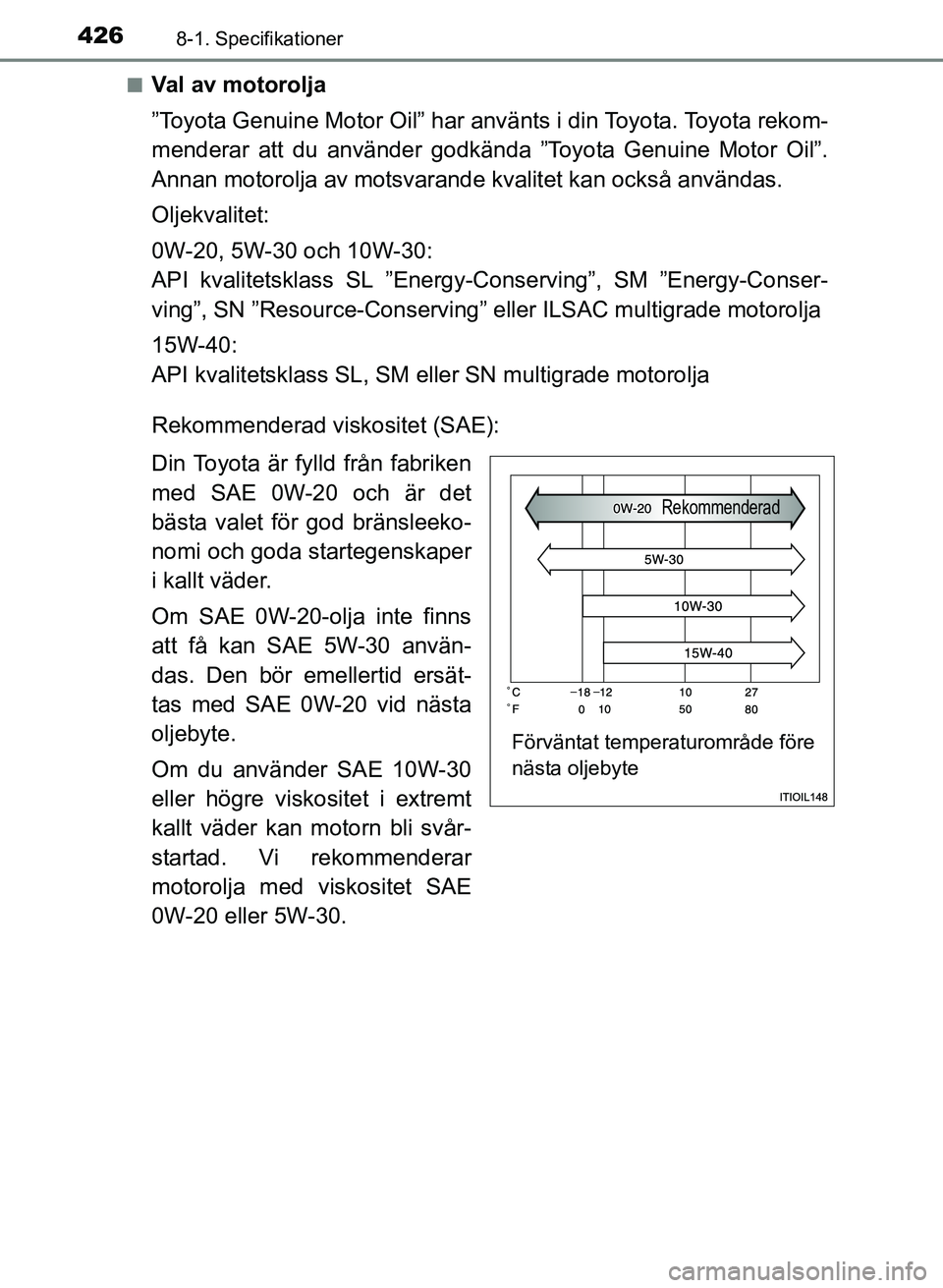

4268-1. Specifikationer
OM47B24SE■
Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e
ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Förväntat temperaturområde före
nästa oljebyte
Rekommenderad
OM47B24SE.book Page 426 Friday, June 10, 2016 4:36 PM

4278-1. Specifikationer
OM47B24SE
8
Bilens specifikationer

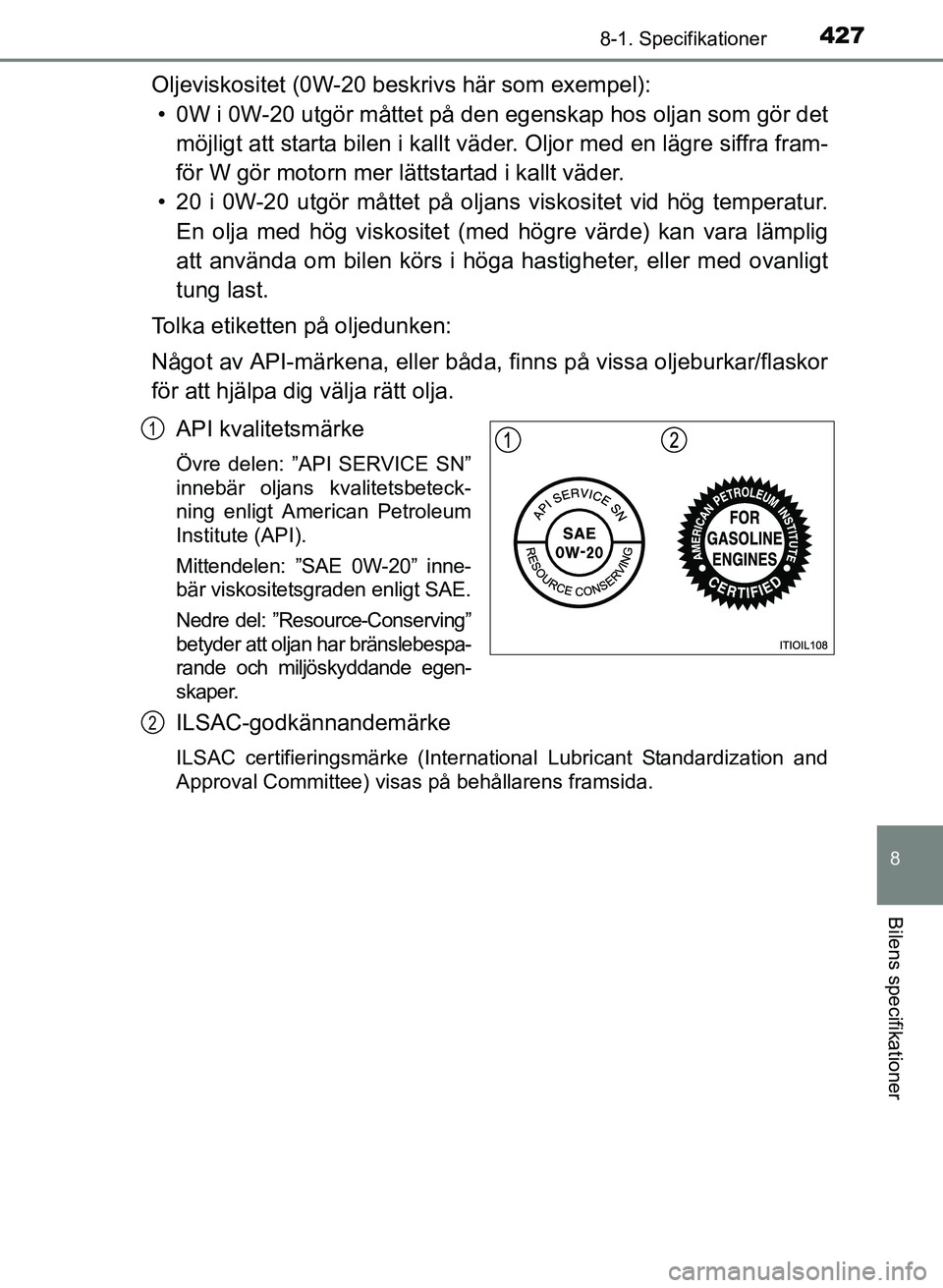

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre del: ”Resource-Conserving”
betyder att oljan har bränslebespa-
rande och miljöskyddande egen-
skaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
OM47B24SE.book Page 427 Friday, June 10, 2016 4:36 PM

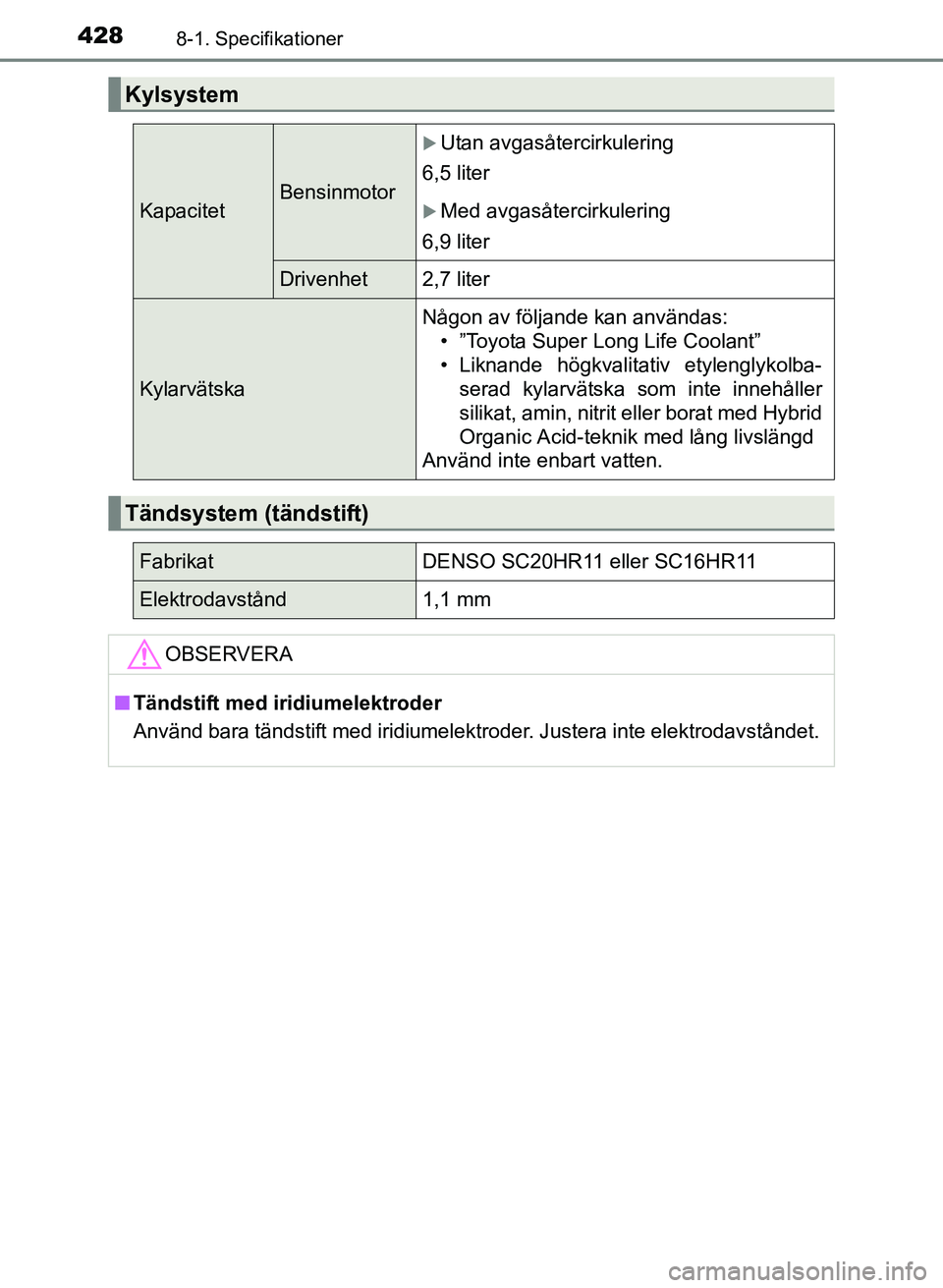

4288-1. Specifikationer
OM47B24SE
Kylsystem
KapacitetBensinmotor
XUtan avgasåtercirkulering
6,5 liter
XMed avgasåtercirkulering
6,9 liter
Drivenhet2,7 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid-teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO SC20HR11 eller SC16HR11
Elektrodavstånd1,1 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
OM47B24SE.book Page 428 Friday, June 10, 2016 4:36 PM

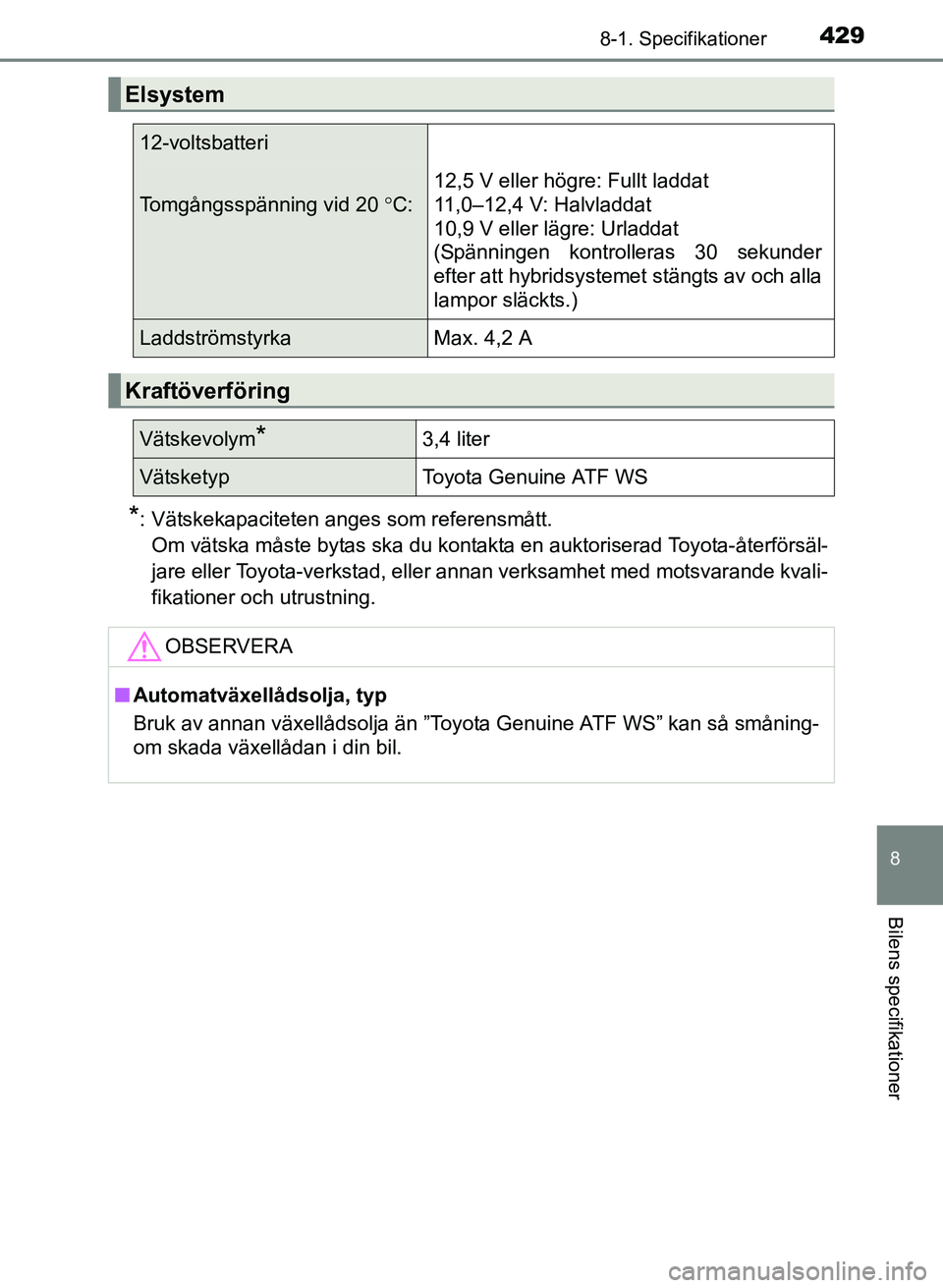

4298-1. Specifikationer
OM47B24SE
8
Bilens specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.
Elsystem
12-voltsbatteri
Tomgångsspänning vid 20 °C:
12,5 V eller högre: Fullt laddat
11,0–12,4 V: Halvladdat
10,9 V eller lägre: Urladdat
(Spänningen kontrolleras 30 sekunder
efter att hybridsystemet stängts av och alla
lampor släckts.)
LaddströmstyrkaMax. 4,2 A
Kraftöverföring
Vätskevolym*3,4 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
■ Automatväxellådsolja, typ
Bruk av annan växellådsolja än ”Toyota Genuine ATF WS” kan så småning-
om skada växellådan i din bil.
OM47B24SE.book Page 429 Friday, June 10, 2016 4:36 PM

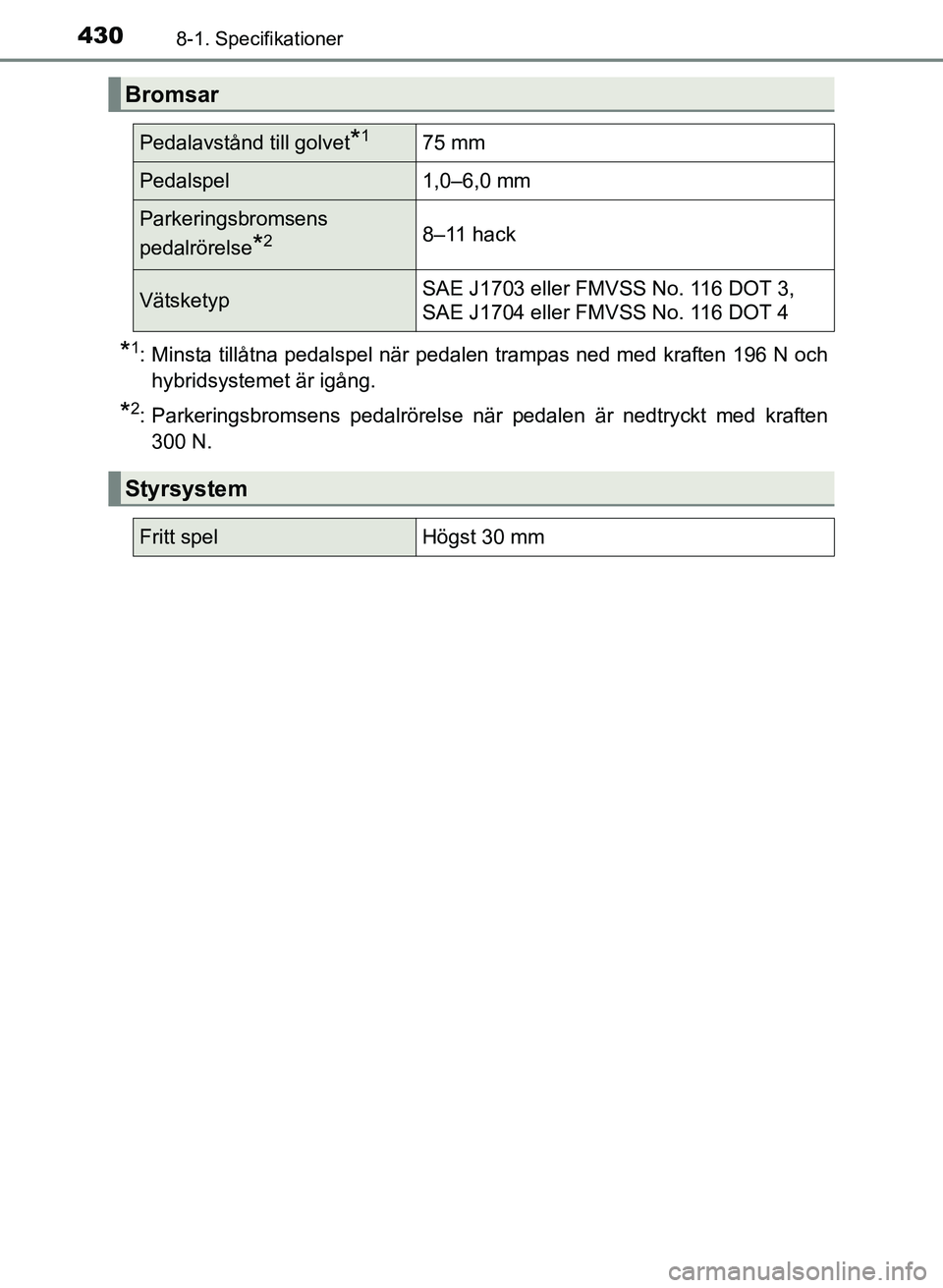

4308-1. Specifikationer
OM47B24SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 196 N ochhybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften300 N.
Bromsar
Pedalavstånd till golvet*175 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens
pedalrörelse
*28–11 hack
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3,
SAE J1704 eller FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
OM47B24SE.book Page 430 Friday, June 10, 2016 4:36 PM
