TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

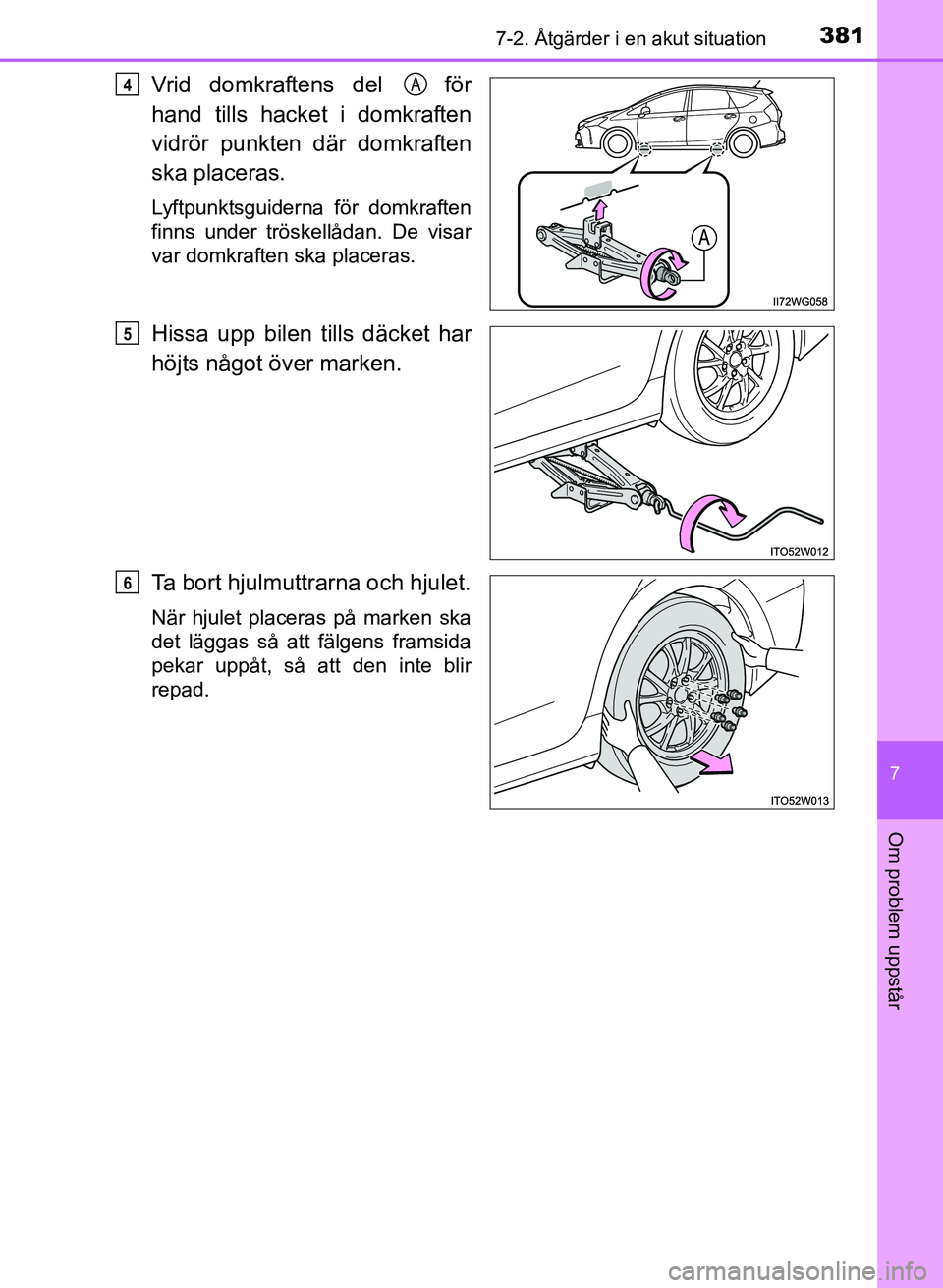

3817-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
Vrid domkraftens del för
hand tills hacket i domkraften
vidrör punkten där domkraften
ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4A
5
6
OM47B24SE.book Page 381 Friday, June 10, 2016 4:36 PM

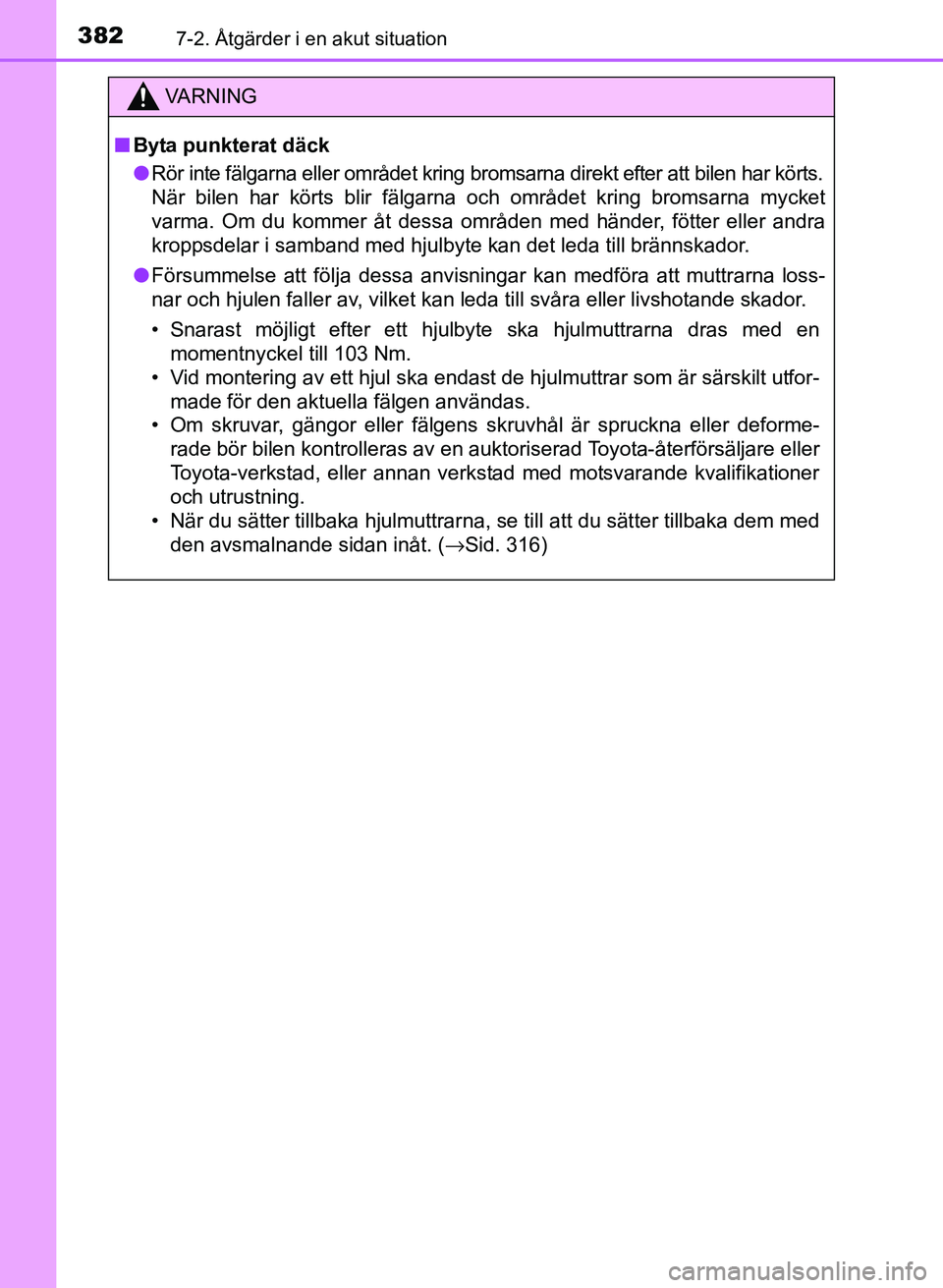

3827-2. Åtgärder i en akut situation
OM47B24SE
VA R N I N G
■Byta punkterat däck
● Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
● Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor-
made för den aktuella fälgen användas.
• Om skruvar, gängor eller fälgens skruvhål är spruckna eller deforme- rade bör bilen kontrolleras av en auk toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• När du sätter tillbaka hjulmuttrarna, se till att du sätter tillbaka dem med
den avsmalnande sidan inåt. ( →Sid. 316)
OM47B24SE.book Page 382 Friday, June 10, 2016 4:36 PM

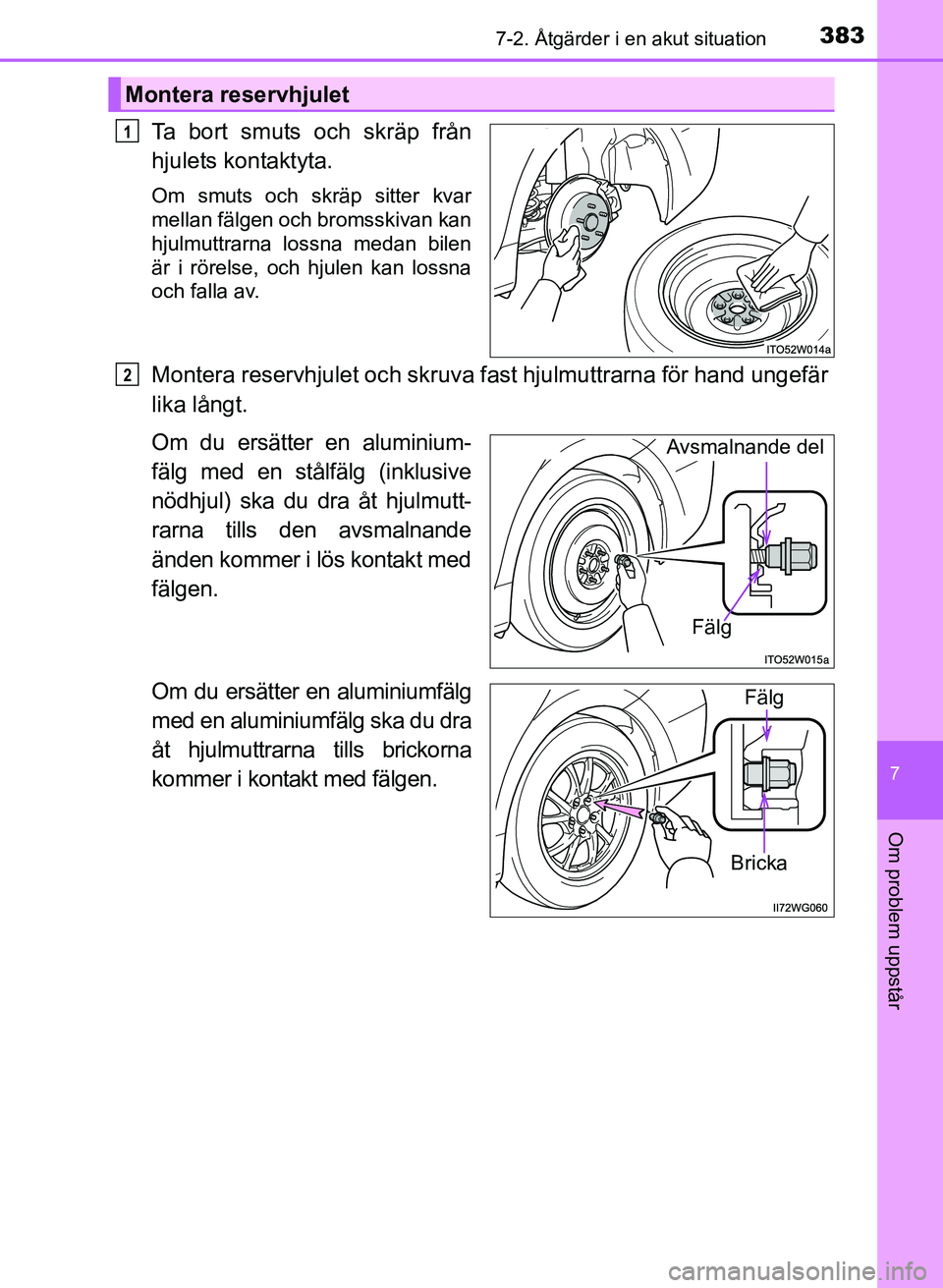

3837-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika långt.
Om du ersätter en aluminium-
fälg med en stålfälg (inklusive
nödhjul) ska du dra åt hjulmutt-
rarna tills den avsmalnande
änden kommer i lös kontakt med
fälgen.
Om du ersätter en aluminiumfälg
med en aluminiumfälg ska du dra
åt hjulmuttrarna tills brickorna
kommer i kontakt med fälgen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Bricka
Fälg
OM47B24SE.book Page 383 Friday, June 10, 2016 4:36 PM

3847-2. Åtgärder i en akut situation
OM47B24SE

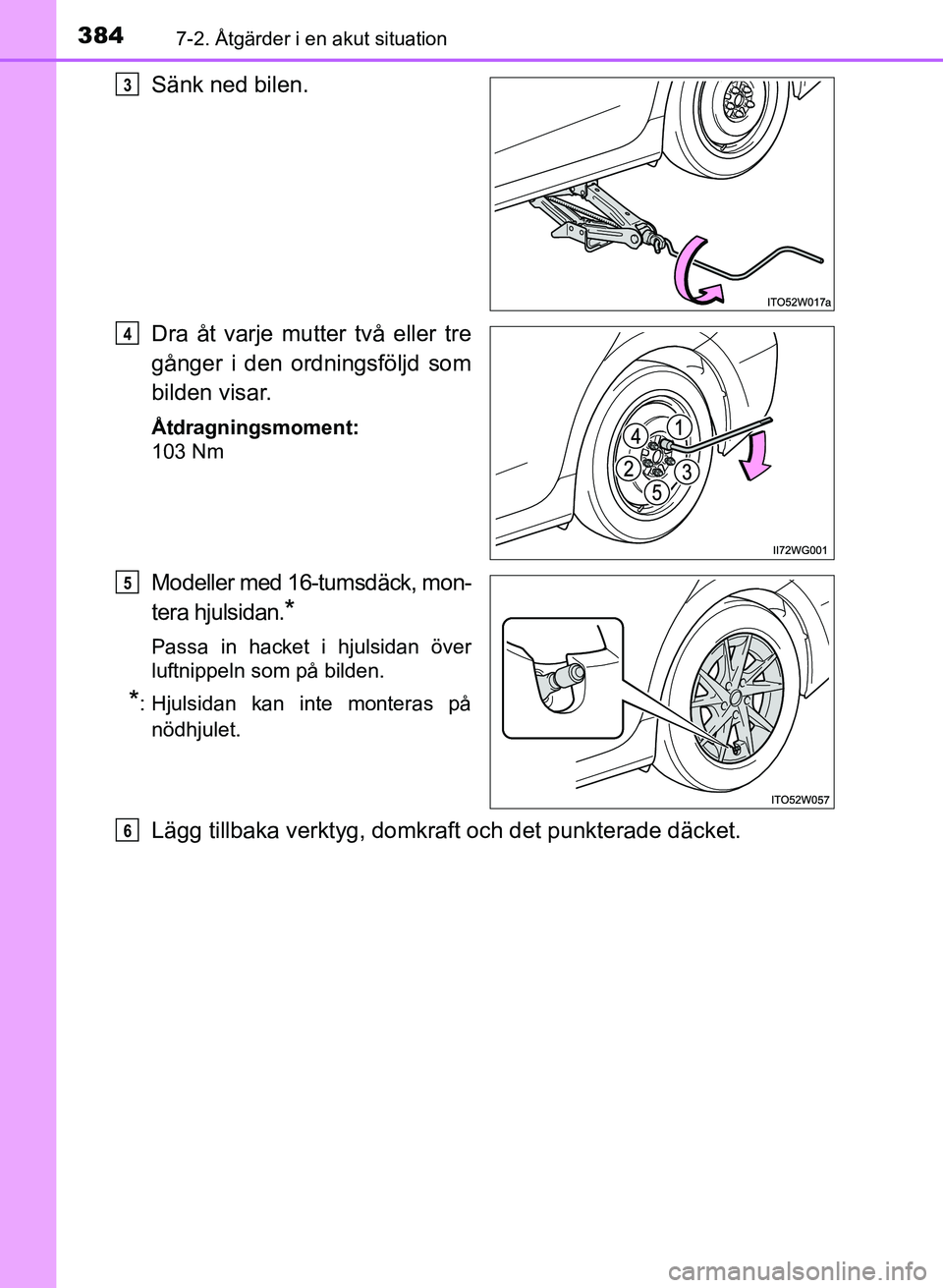

Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Modeller med 16-tumsdäck, mon-
tera hjulsidan.
*
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
*: Hjulsidan kan inte monteras pånödhjulet.
Lägg tillbaka verktyg, domkra ft och det punkterade däcket.
3
4
5
6
OM47B24SE.book Page 384 Friday, June 10, 2016 4:36 PM

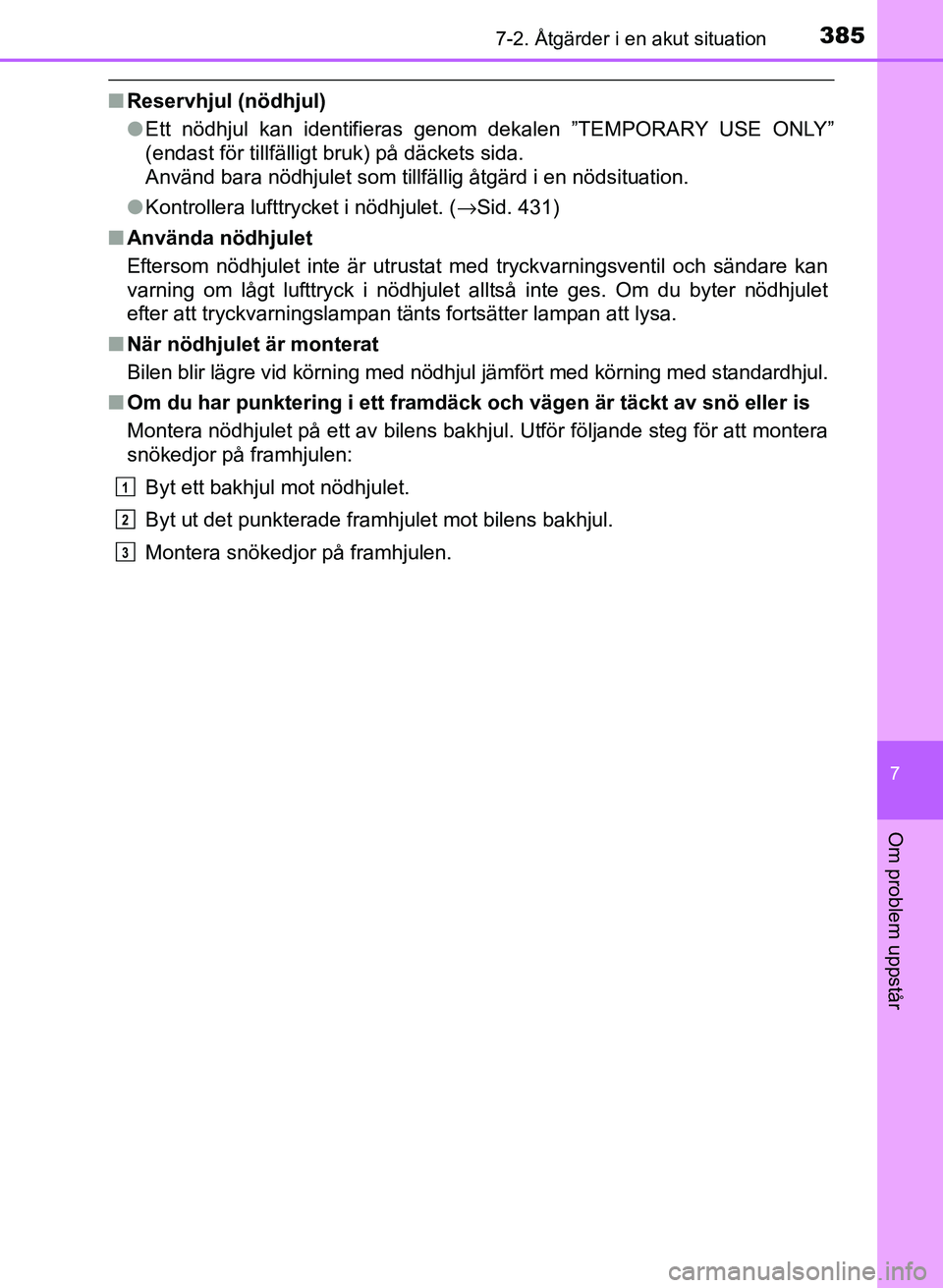

3857-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
■Reservhjul (nödhjul)
●Ett nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY”
(endast för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
● Kontrollera lufttrycket i nödhjulet. ( →Sid. 431)
■ Använda nödhjulet
Eftersom nödhjulet inte är utrustat med tryckvarningsventil och sändare kan
varning om lågt lufttryck i nödhjulet alltså inte ges. Om du byter nödhjulet
efter att tryckvarningslampan tänts fortsätter lampan att lysa.
■ När nödhjulet är monterat
Bilen blir lägre vid körn ing med nödhjul jämfört med körning med standardhjul.
■ Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
1
2
3
OM47B24SE.book Page 385 Friday, June 10, 2016 4:36 PM

3867-2. Åtgärder i en akut situation
OM47B24SE
VA R N I N G
■Använda nödhjulet
● Kom ihåg att reservhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt reservhjul på någon annan bil.
● Använd inte mer än ett nödhjul samtidigt på bilen.
● Ersätt reservhjulet med ett reguljärt hjul snarast möjligt.
● Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
■ När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kom-
mer eventuellt inte att fungera korrekt:
■ Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
■ När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstri-
angeln ligger säkert på sina platser i bilen så att de inte kan ställa till skador
vid en eventuell kollision eller hård inbromsning.
• ABS och bromsassistans
•VSC
•TRC
• Farthållare
*
• Aktiv farthållare*
• PCS (Aktivt krockskyddssystem)*
•EPS
• Backkamera
*
• IPA (Intelligent parkeringsassis-
tans)
*
• Navigationssystem*
*
: I förekommande fall
OM47B24SE.book Page 386 Friday, June 10, 2016 4:36 PM

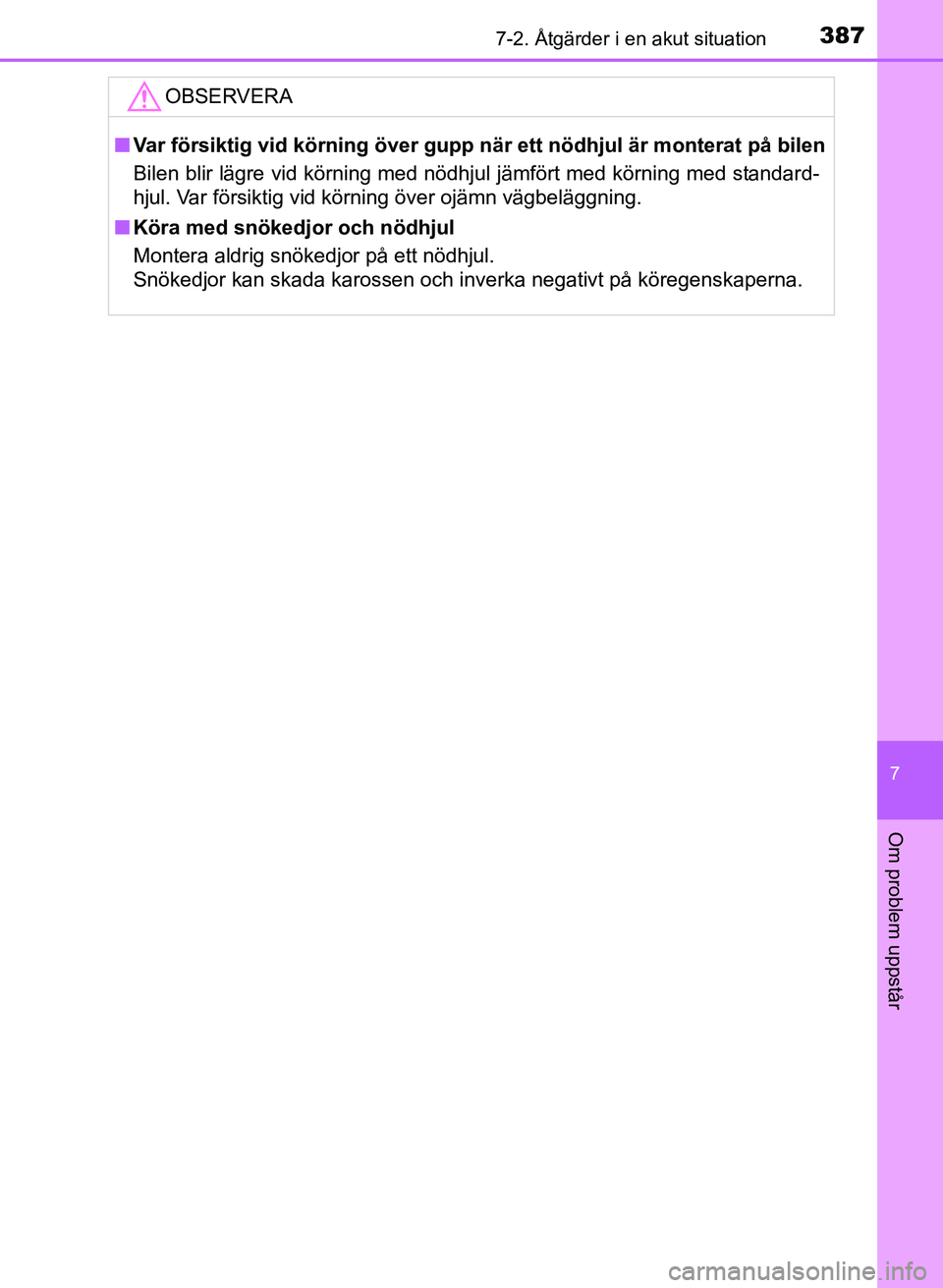

3877-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
OBSERVERA
■Var försiktig vid körning över gupp när ett nödhjul är monterat på bilen
Bilen blir lägre vid körning med nödhjul jämfört med körning med standard-
hjul. Var försiktig vid körning över ojämn vägbeläggning.
■ Köra med snökedjor och nödhjul
Montera aldrig snökedjor på ett nödhjul.
Snökedjor kan skada karossen och inverka negativt på köregenskaperna.
OM47B24SE.book Page 387 Friday, June 10, 2016 4:36 PM

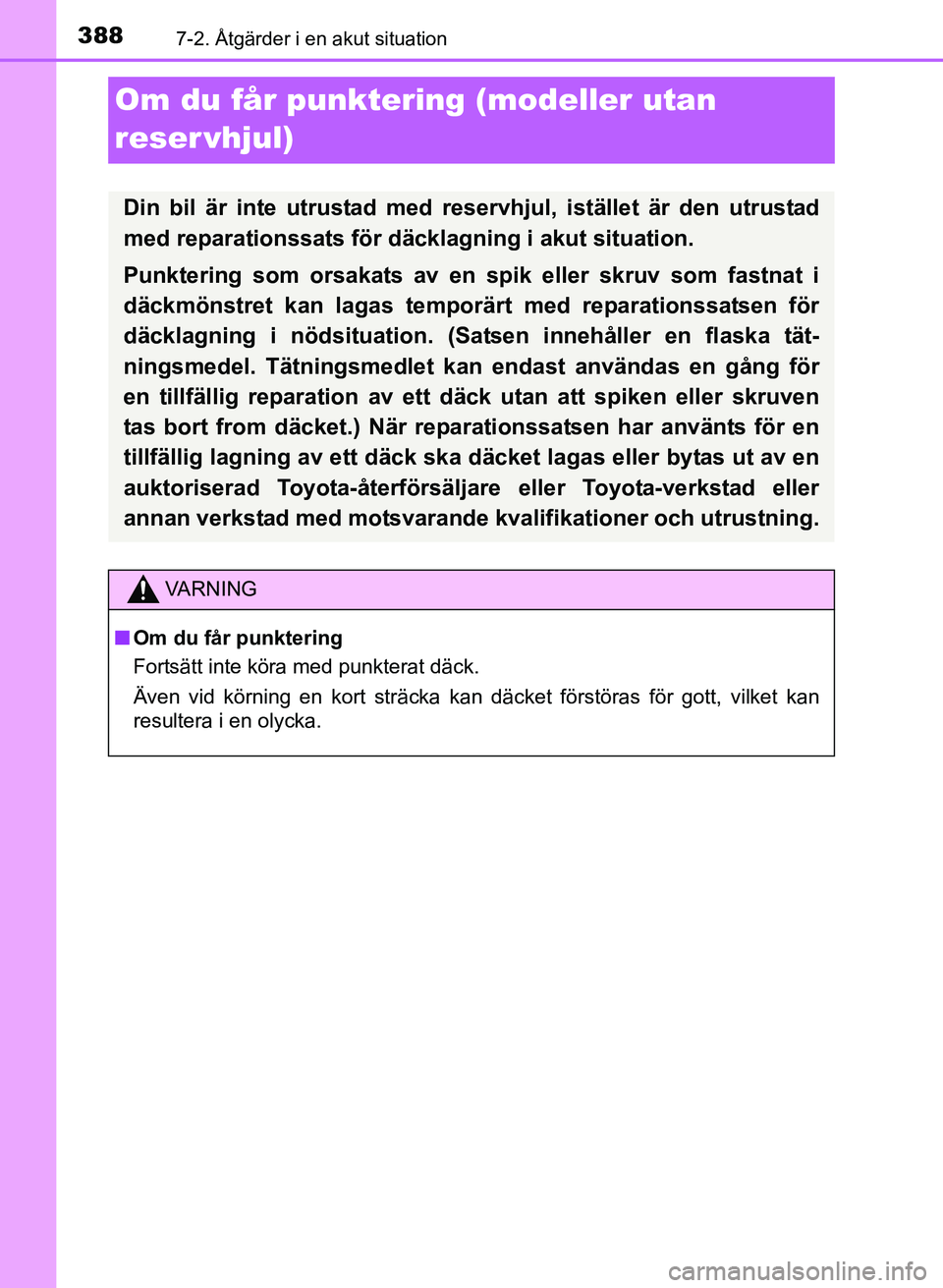

3887-2. Åtgärder i en akut situation
OM47B24SE
Om du får punktering (modeller utan
reser vhjul)
Din bil är inte utrustad med reservhjul, istället är den utrustad
med reparationssats för däcklagning i akut situation.
Punktering som orsakats av en spik eller skruv som fastnat i
däckmönstret kan lagas temporärt med reparationssatsen för
däcklagning i nödsituation. (Satsen innehåller en flaska tät-
ningsmedel. Tätningsmedlet kan endast användas en gång för
en tillfällig reparation av ett däck utan att spiken eller skruven
tas bort from däcket.) När reparationssatsen har använts för en
tillfällig lagning av ett däck ska däcket lagas eller bytas ut av en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
VA R N I N G
■Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan däcket förstöras för gott, vilket kan
resultera i en olycka.
OM47B24SE.book Page 388 Friday, June 10, 2016 4:36 PM

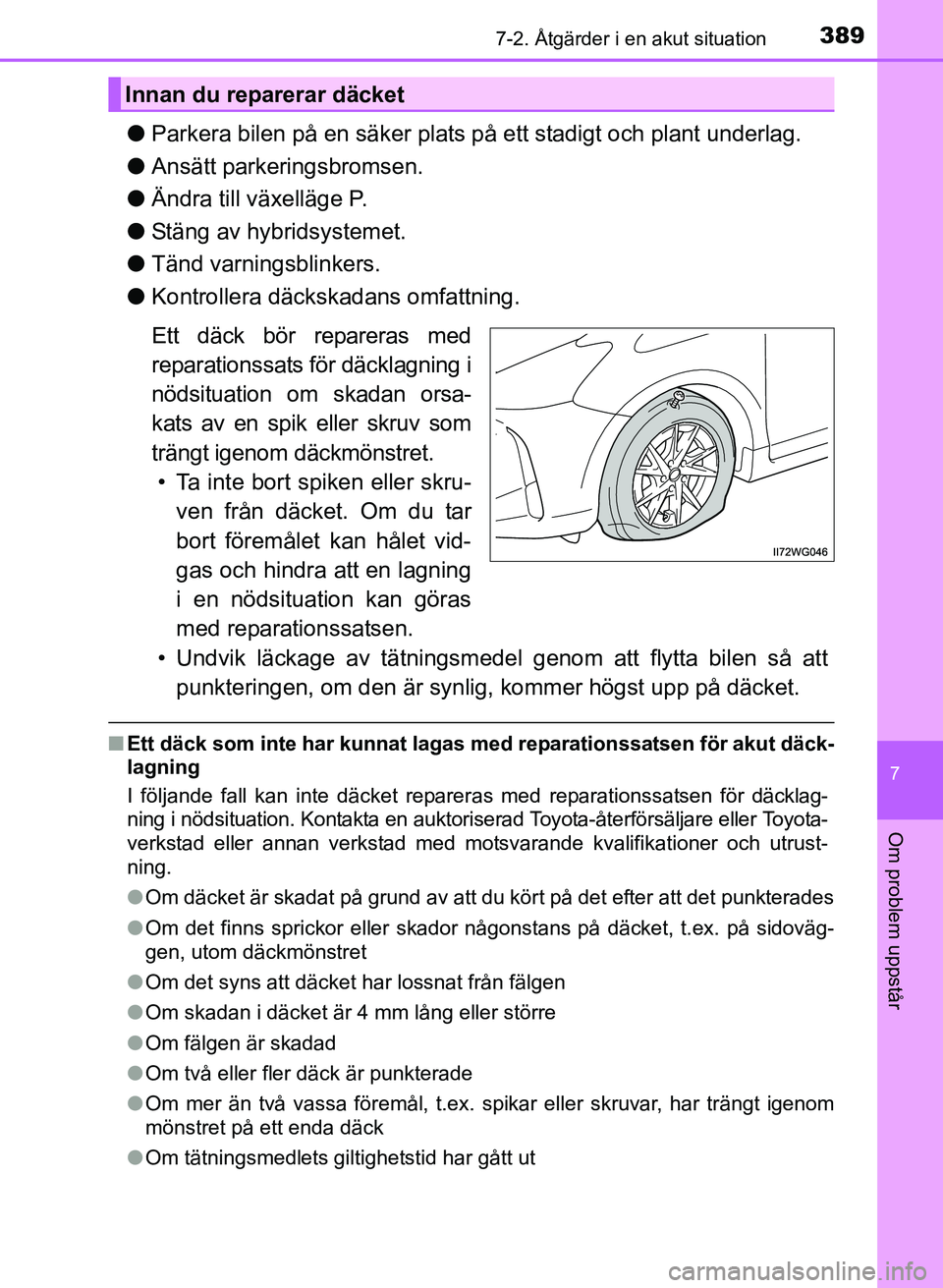

3897-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår
●Parkera bilen på en säker plats på ett stadigt och plant underlag.
● Ansätt parkeringsbromsen.
● Ändra till växelläge P.
● Stäng av hybridsystemet.
● Tänd varningsblinkers.
● Kontrollera däckska dans omfattning.
Ett däck bör repareras med
reparationssats för däcklagning i
nödsituation om skadan orsa-
kats av en spik eller skruv som
trängt igenom däckmönstret. • Ta inte bort spiken eller skru- ven från däcket. Om du tar
bort föremålet kan hålet vid-
gas och hindra att en lagning
i en nödsituation kan göras
med reparationssatsen.
• Undvik läckage av tätningsmedel genom att flytta bilen så att punkteringen, om den är synlig, kommer högst upp på däcket.
■ Ett däck som inte har k unnat lagas med reparationssatsen för akut däck-
lagning
I följande fall kan inte däcket repareras med reparationssatsen för däcklag-
ning i nödsituation. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
● Om däcket är skadat på grund av att du kört på det efter att det punkterades
● Om det finns sprickor eller skador någonstans på däcket, t.ex. på sidoväg-
gen, utom däckmönstret
● Om det syns att däcket har lossnat från fälgen
● Om skadan i däcket är 4 mm lång eller större
● Om fälgen är skadad
● Om två eller fler däck är punkterade
● Om mer än två vassa föremål, t.ex. spikar eller skruvar, har trängt igenom
mönstret på ett enda däck
● Om tätningsmedlets giltighetstid har gått ut
Innan du reparerar däcket
OM47B24SE.book Page 389 Friday, June 10, 2016 4:36 PM

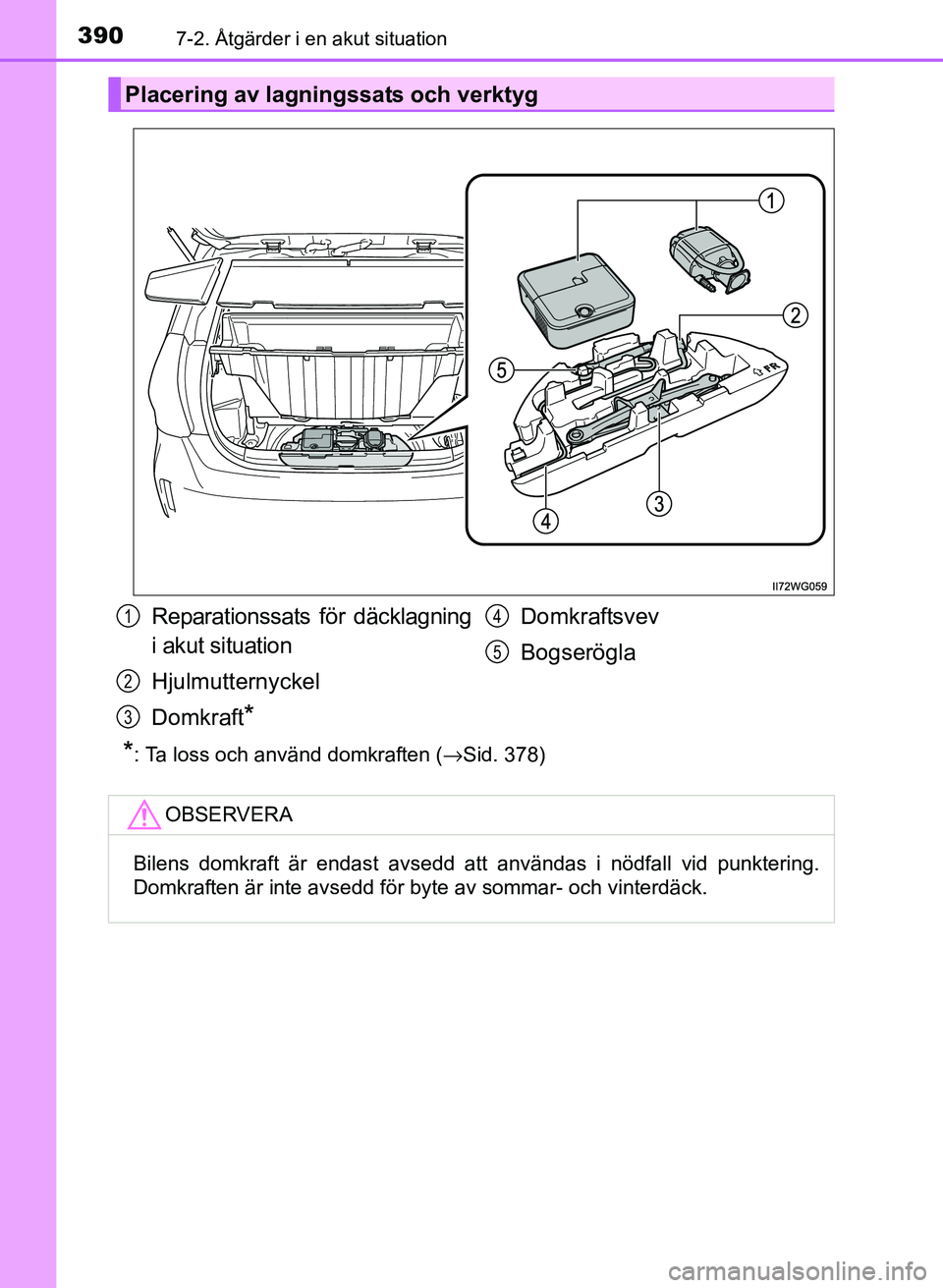

3907-2. Åtgärder i en akut situation
OM47B24SE
*: Ta loss och använd domkraften (→Sid. 378)
Placering av lagningssats och verktyg
Reparationssats för däcklagning
i akut situation
Hjulmutternyckel
Domkraft
*
Domkraftsvev
Bogserögla1
2
3
4
5
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
