TOYOTA PRIUS PLUS 2016 Bruksanvisningar (in Swedish)

3917-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

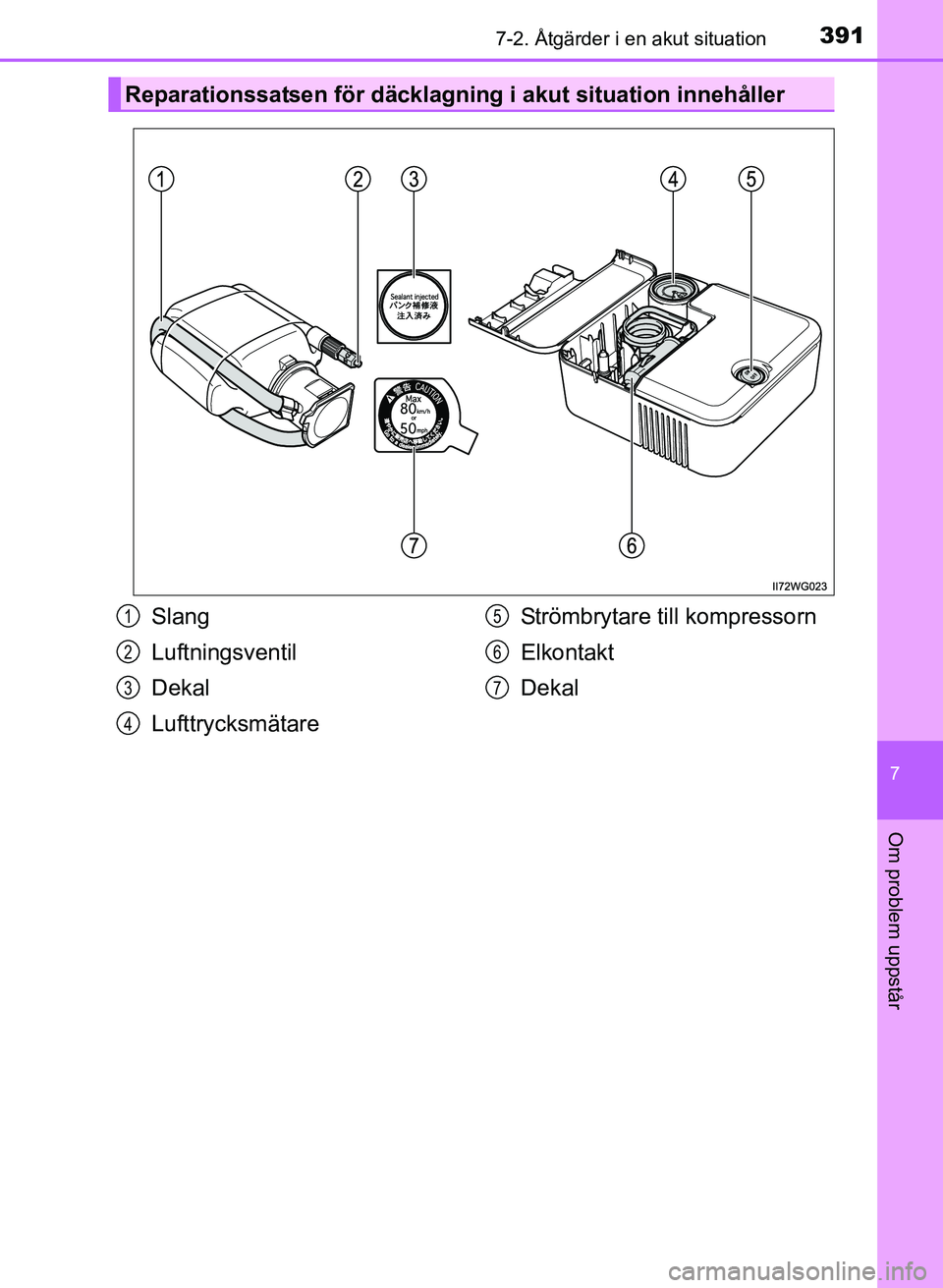

Reparationssatsen för däcklagning i akut situation innehåller
Slang
Luftningsventil
Dekal
LufttrycksmätareStrömbrytare till kompressorn
Elkontakt
Dekal1
2
3
4
5
6
7
OM47B24SE.book Page 391 Friday, June 10, 2016 4:36 PM

3927-2. Åtgärder i en akut situation
OM47B24SE
Ta bort den vänstra och meller-
sta delen av golvpanelen, ta upp
förvaringsfacket i mitten.
Ta fram reparationssatsen för
akut däcklagning.
Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta fram däcklagningssatsen
1
2
Reparation med reparationssats för däcklagning i akut situation
1
2
OM47B24SE.book Page 392 Friday, June 10, 2016 4:36 PM

3937-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

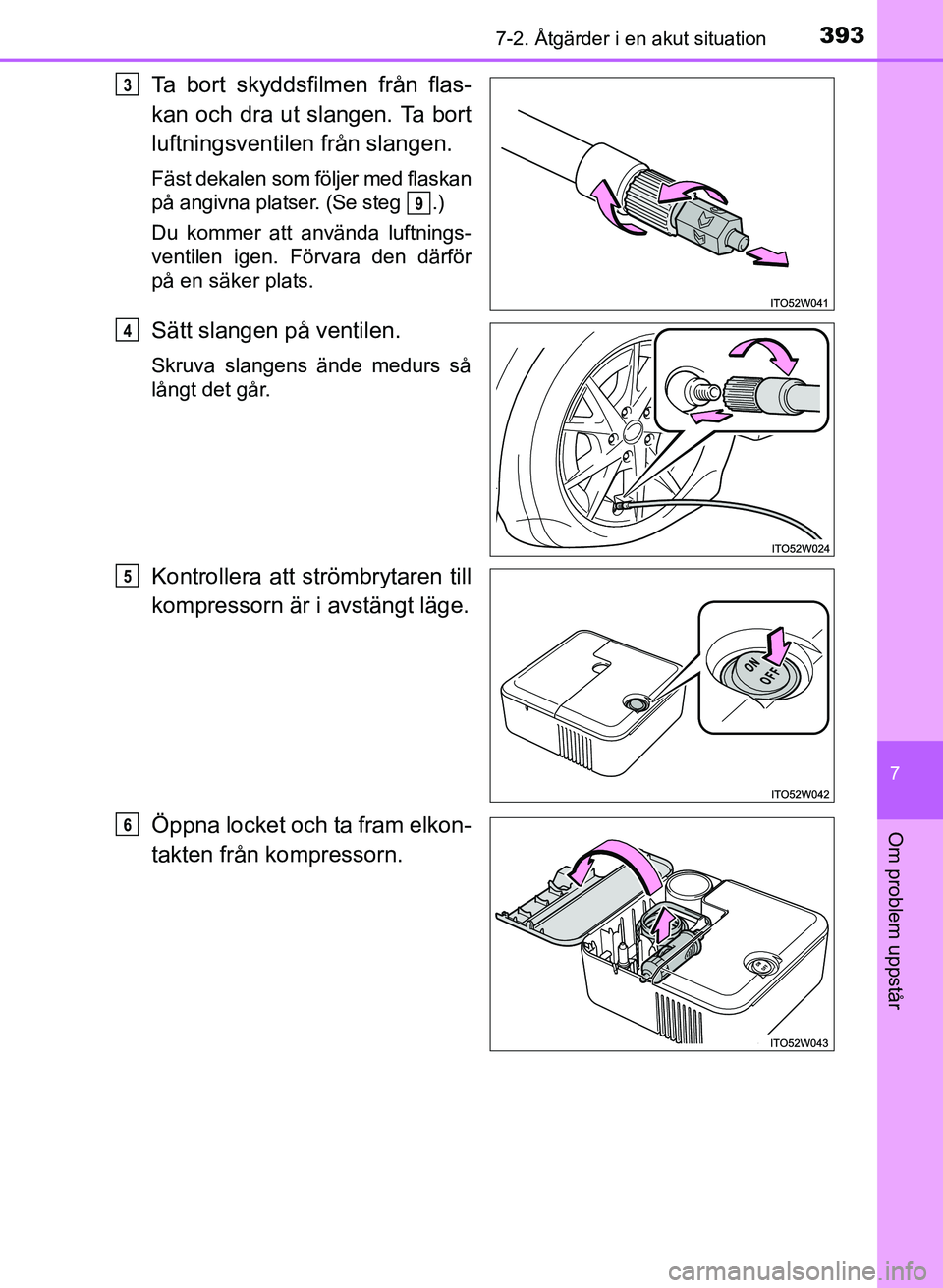

Ta bort skyddsfilmen från flas-
kan och dra ut slangen. Ta bort
luftningsventilen från slangen.
Fäst dekalen som följer med flaskan
på angivna platser. (Se steg .)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Öppna locket och ta fram elkon-
takten från kompressorn.
3
9
4
5
6
OM47B24SE.book Page 393 Friday, June 10, 2016 4:36 PM

3947-2. Åtgärder i en akut situation
OM47B24SE

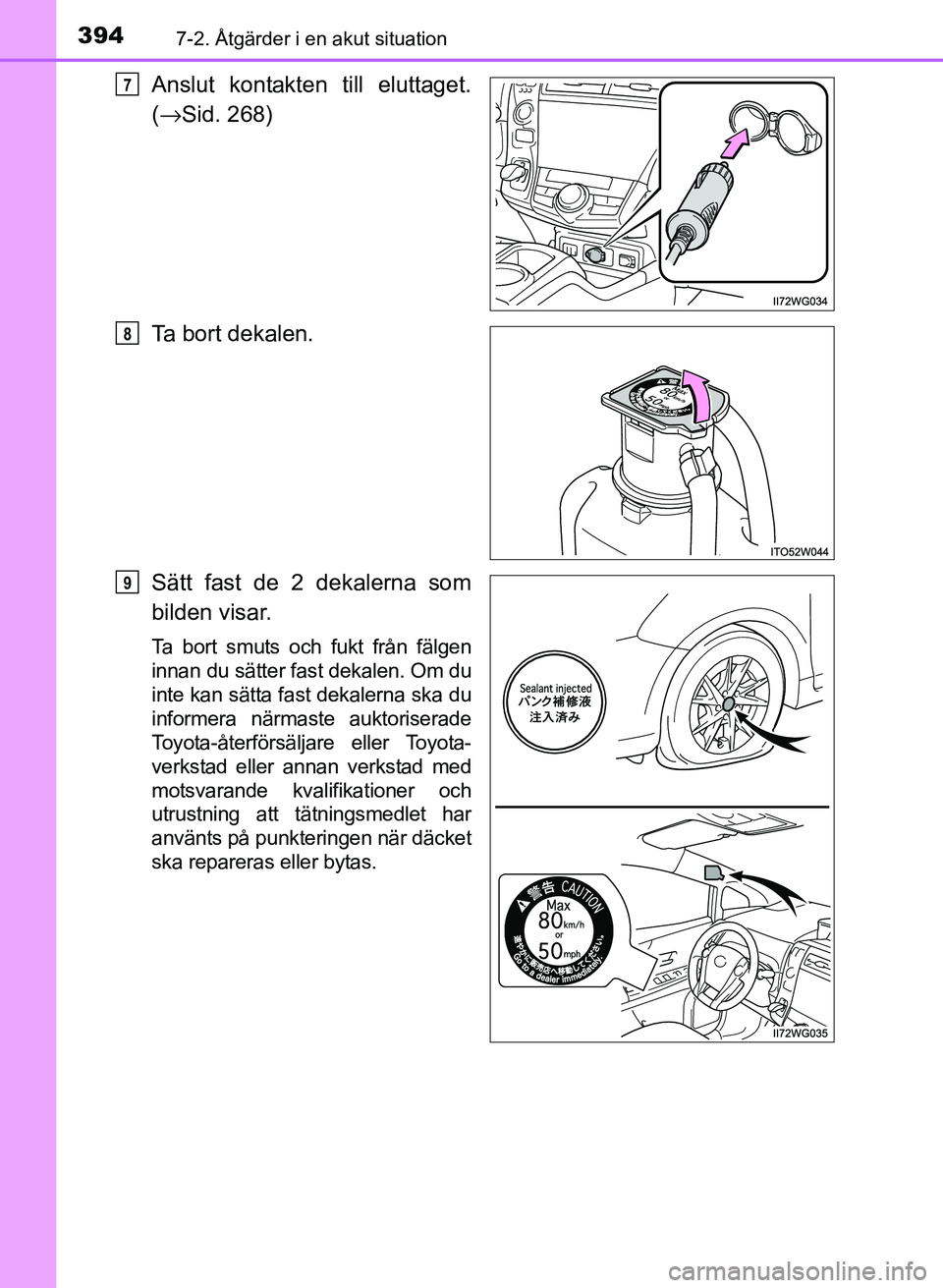

Anslut kontakten till eluttaget.
(→ Sid. 268)
Ta bort dekalen.
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om du
inte kan sätta fast dekalerna ska du
informera närmaste auktoriserade
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning att tätningsmedlet har
använts på punkteringen när däcket
ska repareras eller bytas.
7
8
9
OM47B24SE.book Page 394 Friday, June 10, 2016 4:36 PM

3957-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

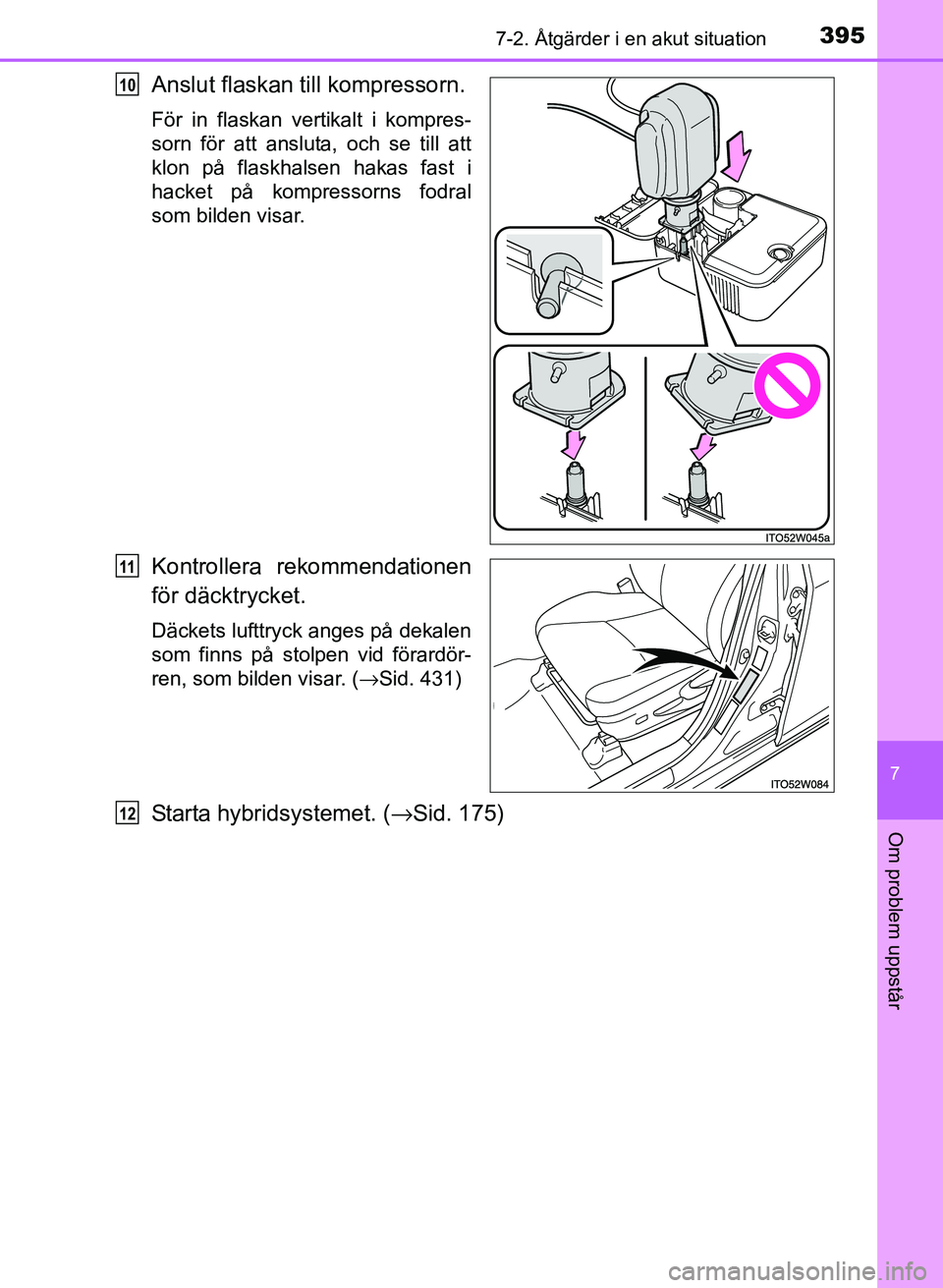

Anslut flaskan till kompressorn.
För in flaskan vertikalt i kompres-
sorn för att ansluta, och se till att
klon på flaskhalsen hakas fast i
hacket på kompressorns fodral
som bilden visar.
Starta hybridsystemet. (→Sid. 175)
10
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. ( →Sid. 431)
11
12
OM47B24SE.book Page 395 Friday, June 10, 2016 4:36 PM

3967-2. Åtgärder i en akut situation
OM47B24SE
Starta kompressorn för att
spruta in tätningsmedlet och fyll
på luft i däcket.
Fyll på luft i däcket tills det har
angivet lufttryck.Tätningsmedlet sprutas in
och trycket höjs först för att
sedan långsamt sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (15 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Spruta in till angivet lufttryck.• Stäng av reparationssatsen och kontrollera lufttrycket i
däcket. Var noga med att
lufttryck i däcket inte blir för
högt, och upprepa proce-
duren tills angivet lufttryck
har erhållits i däcket.
• Om lufttrycket i däcket fortfarande är lägre än angivet värde efter att det har luftats i 35 minuter med knappen i ON-läge så
är däcket för skadat för att kunn a lagas. Stäng av kompressorn
med strömbrytaren och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verksamhet med
motsvarande kvalifikationer och utrustning.
• Om lufttrycket i däcket överskri der angivet värde kan du släp-
pa ut luft för att justera lufttrycket.
( → Sid. 399, 431)13
14
1
2
3
OM47B24SE.book Page 396 Friday, June 10, 2016 4:36 PM

3977-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

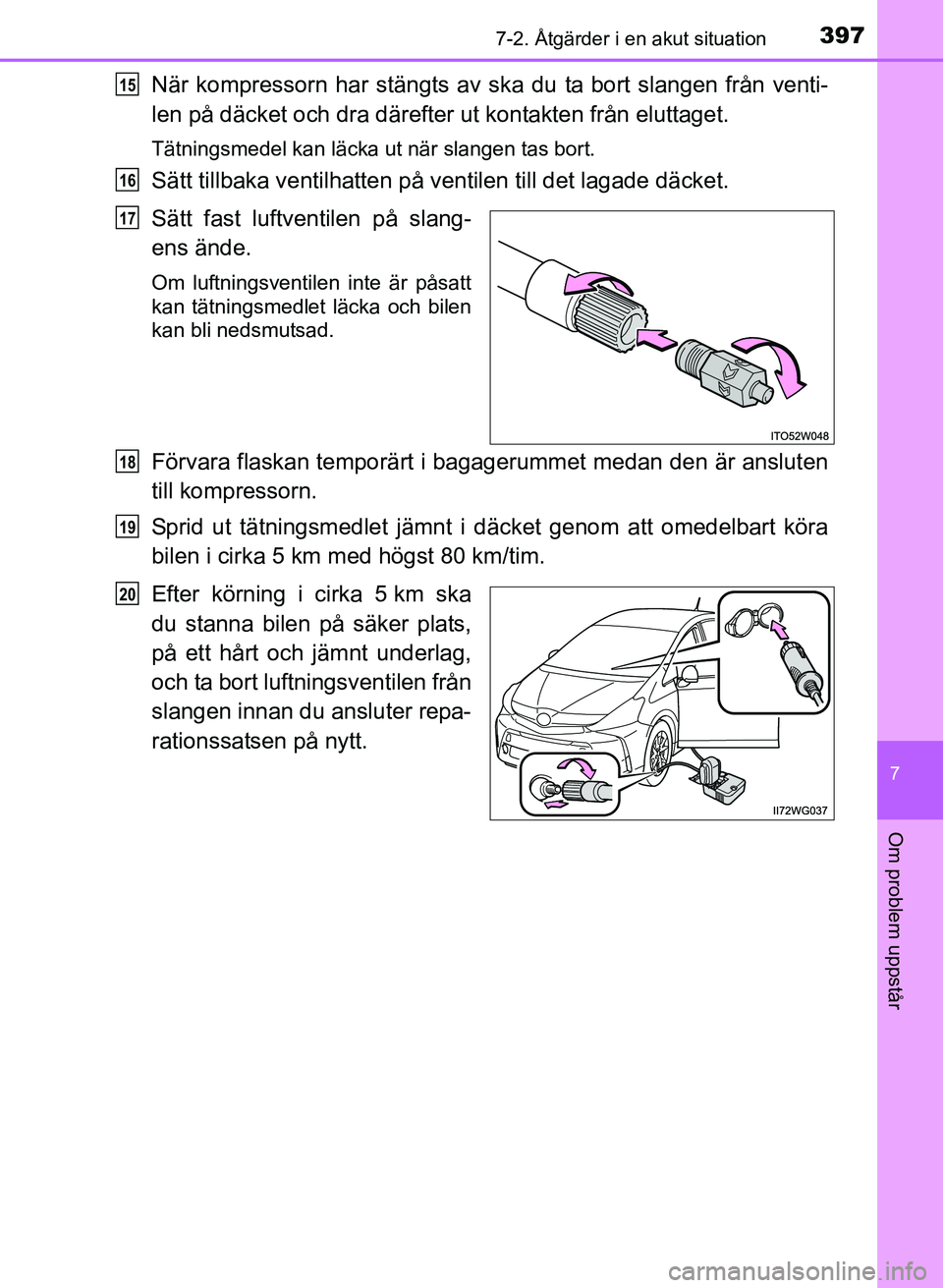

När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventilhatten på ventilen t ill det lagade däcket.
Sätt fast luftventilen på slang-
ens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska
du stanna bilen på säker plats,
på ett hårt och jämnt underlag,
och ta bort luftningsventilen från
slangen innan du ansluter repa-
rationssatsen på nytt.
15
16
17
18
19
20
OM47B24SE.book Page 397 Friday, June 10, 2016 4:36 PM

3987-2. Åtgärder i en akut situation
OM47B24SE
Starta kompressorn och vänta i
cirka 5 sekunder. Stäng därefter
av den. Kontrollera däcktrycket.Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( →Sid. 431):
Fortsätt till steg .
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan steg .
Sätt fast luftventilen på slang-
ens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka och bilen
kan bli nedsmutsad.
Förvara flaskan i ba gagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
21
1
2
22
3
23
22
20
23
24
25
OM47B24SE.book Page 398 Friday, June 10, 2016 4:36 PM

3997-2. Åtgärder i en akut situation
OM47B24SE
7
Om problem uppstår

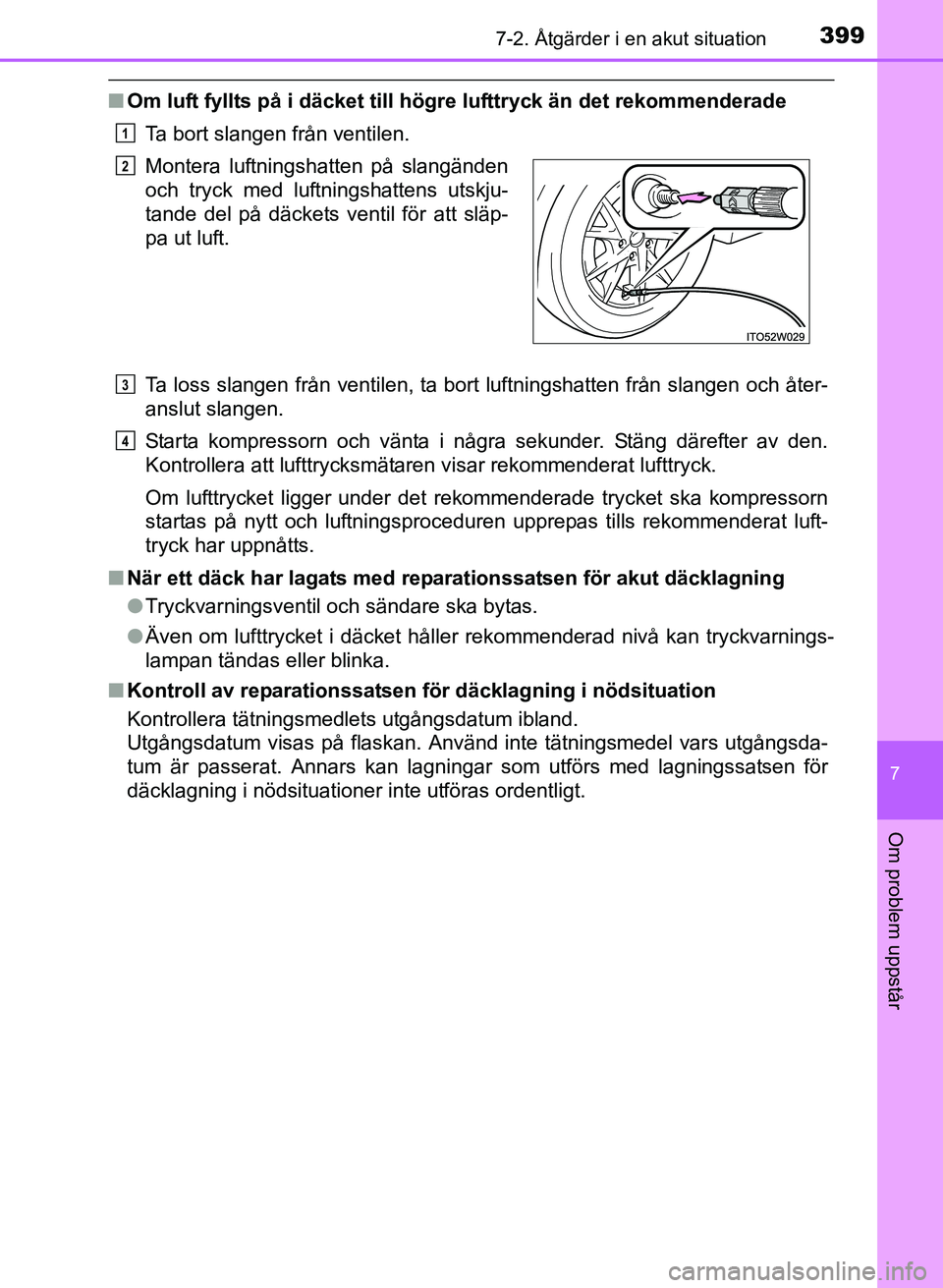

■Om luft fyllts på i däcket till hög re lufttryck än det rekommenderade
Ta bort slangen från ventilen.
Ta loss slangen från ventilen, ta bort luftningshatten från slangen och åter-
anslut slangen.
Starta kompressorn och vänta i några sekunder. Stäng därefter av den.
Kontrollera att lufttrycksmätaren visar rekommenderat lufttryck.
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts.
■ När ett däck har lagats med reparationssatsen för akut däcklagning
●Tryckvarningsventil och sändare ska bytas.
● Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
■ Kontroll av reparationssatsen för däcklagning i nödsituation
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan. Använd inte tätningsmedel vars utgångsda-
tum är passerat. Annars kan lagningar som utförs med lagningssatsen för
däcklagning i nödsituationer inte utföras ordentligt.Montera luftningshatten på slangänden
och tryck med luftningshattens utskju-
tande del på däckets ventil för att släp-
pa ut luft.
1
2
3
4
OM47B24SE.book Page 399 Friday, June 10, 2016 4:36 PM

4007-2. Åtgärder i en akut situation
OM47B24SE■

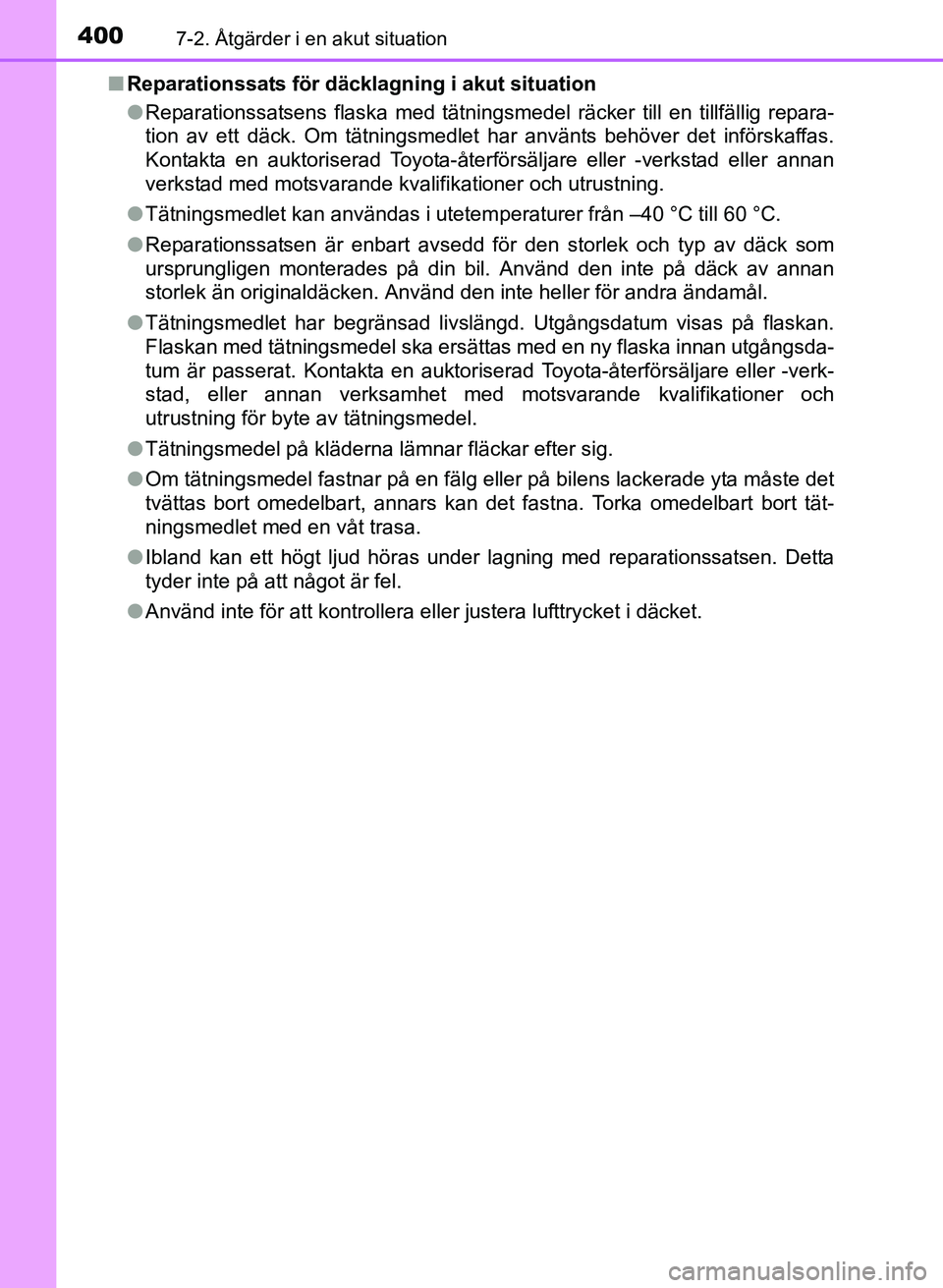

Reparationssats för däcklagning i akut situation
●Reparationssatsens flaska med tätningsmedel räcker till en tillfällig repara-
tion av ett däck. Om tätningsmedlet har använts behöver det införskaffas.
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikationer och utrustning.
● Tätningsmedlet kan användas i utetem peraturer från –40 °C till 60 °C.
● Reparationssatsen är enbart avsedd för den storlek och typ av däck som
ursprungligen monterades på din bil. Använd den inte på däck av annan
storlek än originaldäcken. Använd den inte heller för andra ändamål.
● Tätningsmedlet har begränsad livsl ängd. Utgångsdatum visas på flaskan.
Flaskan med tätningsmedel ska ersättas med en ny flaska innan utgångsda-
tum är passerat. Kontakta en auktoriserad Toyota-återförsäljare eller -verk-
stad, eller annan verksamhet med motsvarande kvalifikationer och
utrustning för byte av tätningsmedel.
● Tätningsmedel på kläderna lämnar fläckar efter sig.
● Om tätningsmedel fastnar på en fälg eller på bilens lackerade yta måste det
tvättas bort omedelbart, annars kan det fastna. Torka omedelbart bort tät-
ningsmedlet med en våt trasa.
● Ibland kan ett högt ljud höras under lagning med reparationssatsen. Detta
tyder inte på att något är fel.
● Använd inte för att kontrollera eller justera lufttrycket i däcket.
