TOYOTA PRIUS PLUS 2019 Betriebsanleitungen (in German)

5418-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)
8
Technische Daten des Fahrzeugs

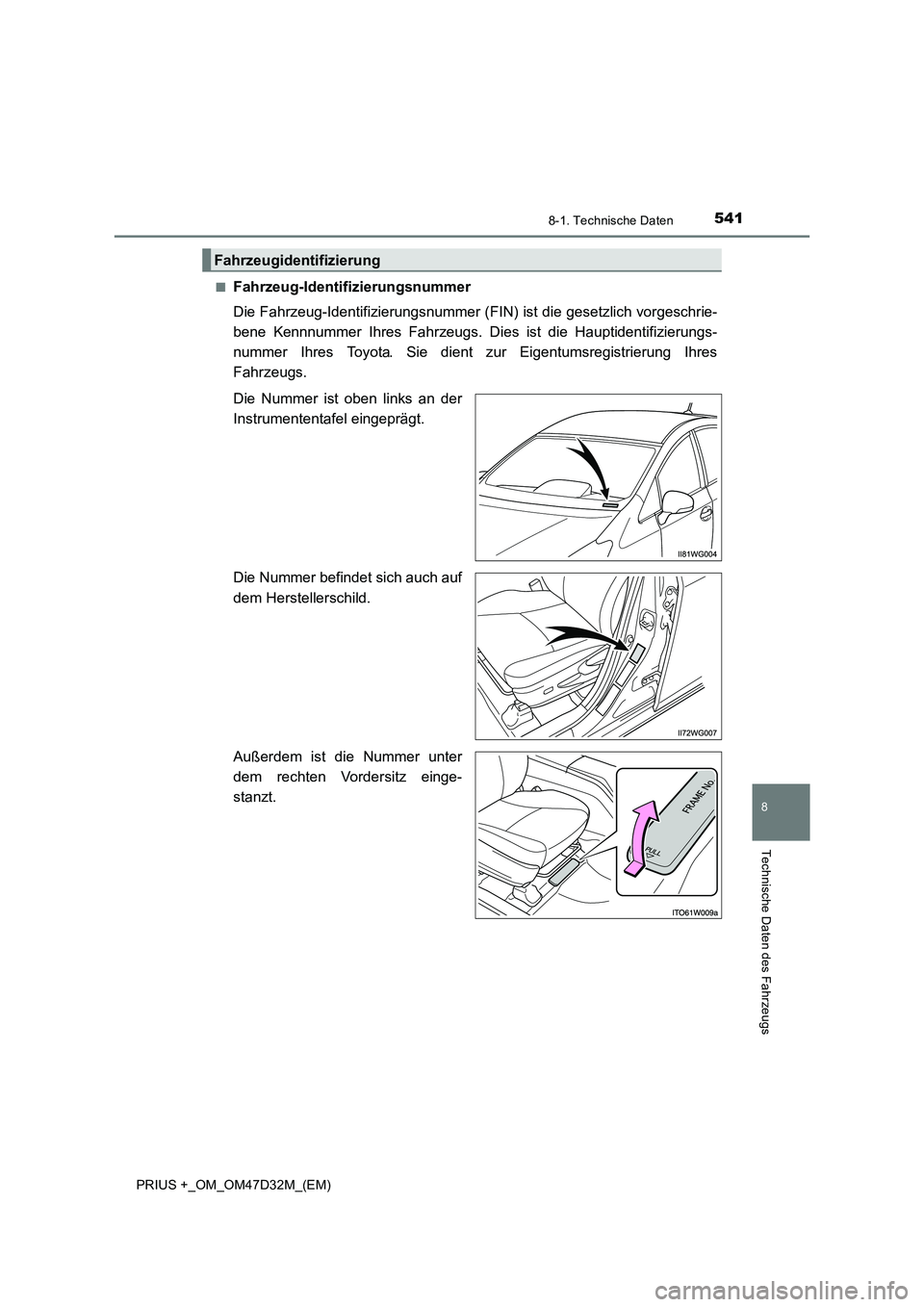

■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Dies ist die Hauptidentifizierungs-
nummer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres
Fahrzeugs.
Die Nummer ist oben links an der
Instrumententafel eingeprägt.
Die Nummer befindet sich auch auf
dem Herstellerschild.
Außerdem ist die Nummer unter
dem rechten Vordersitz einge-
stanzt.
Fahrzeugidentifizierung

5428-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)■

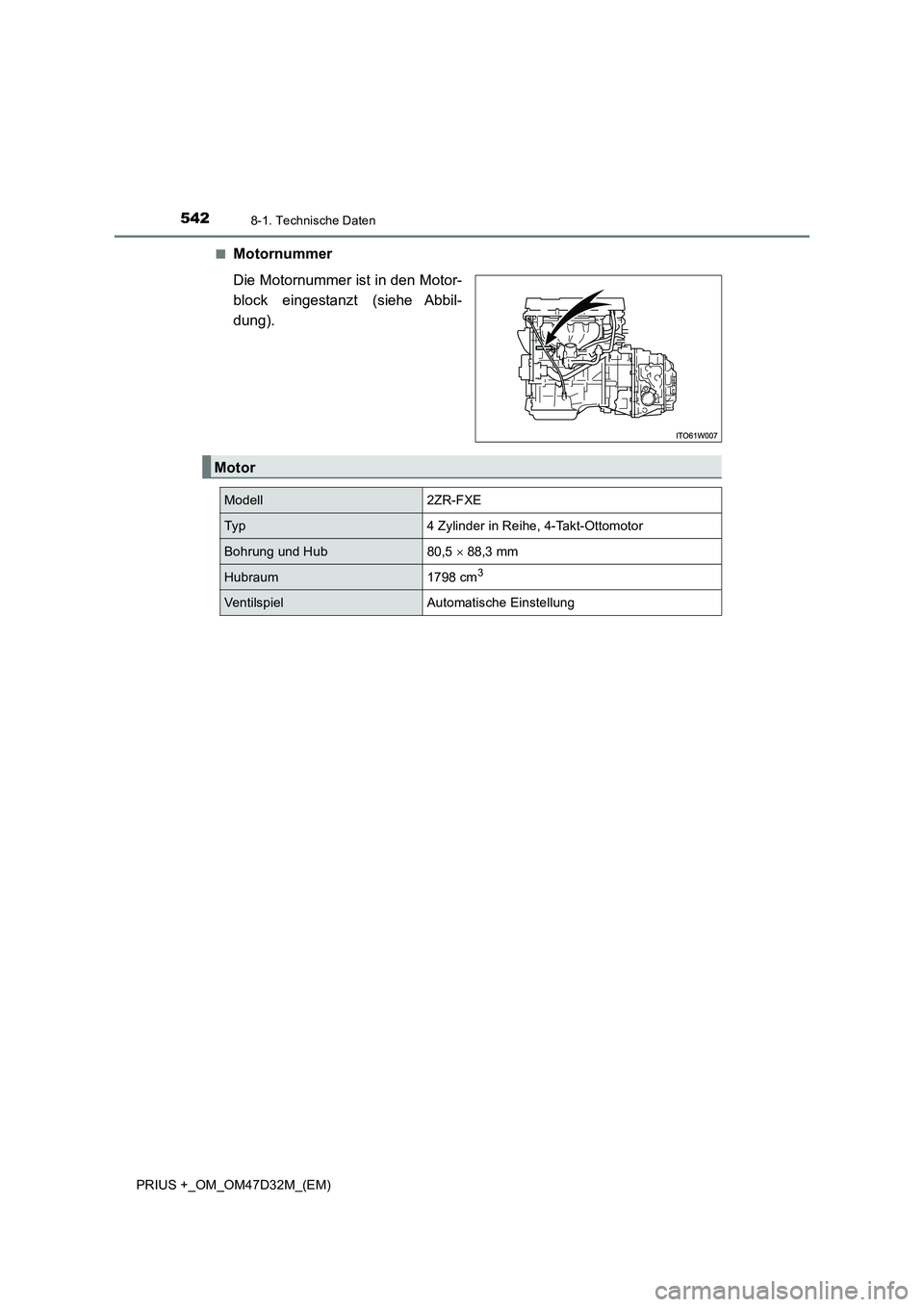

Motornummer
Die Motornummer ist in den Motor-
block eingestanzt (siehe Abbil-
dung).
Motor
Modell2ZR-FXE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub80,5  88,3 mm
Hubraum1798 cm3
VentilspielAutomatische Einstellung

5438-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)
8
Technische Daten des Fahrzeugs

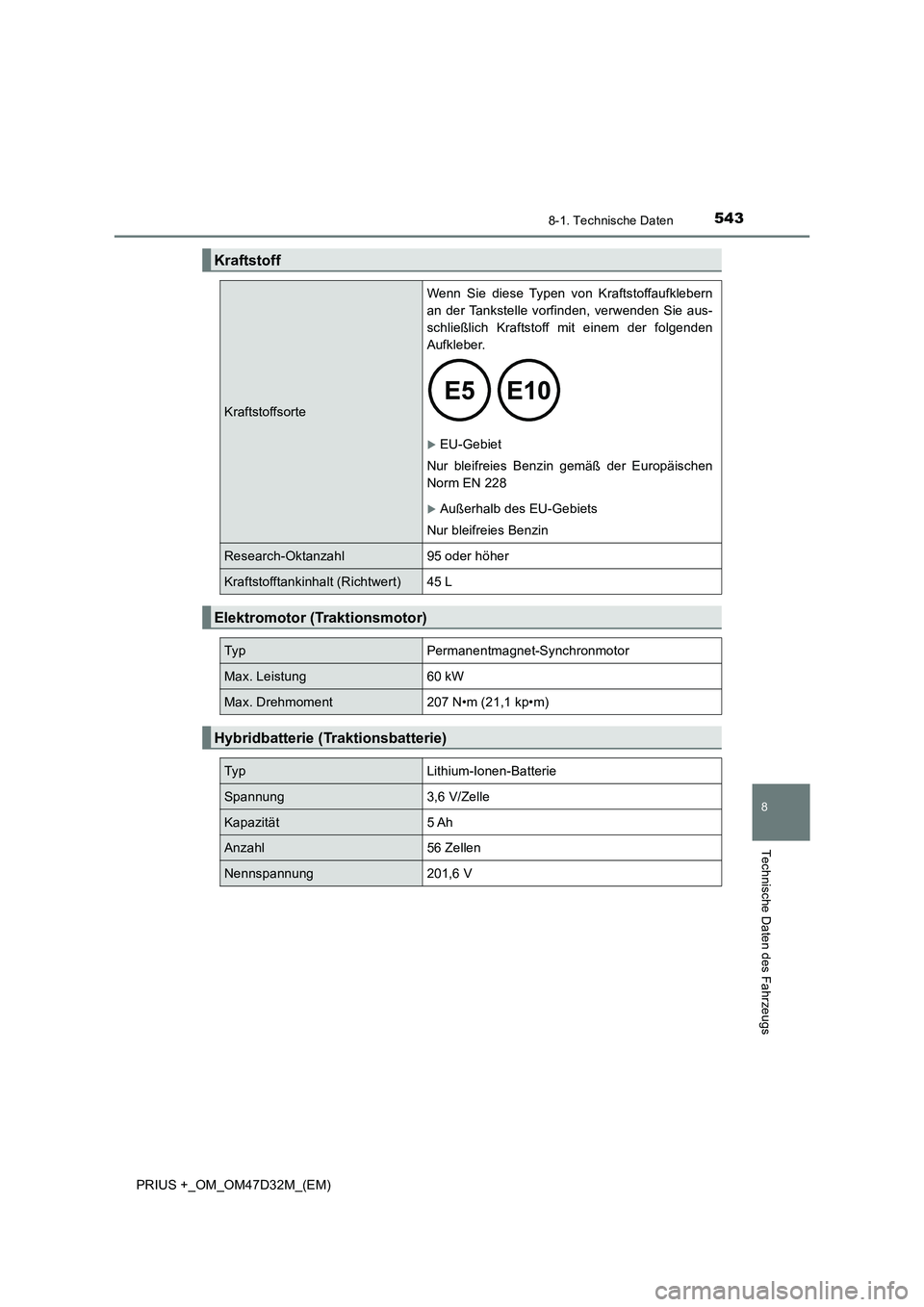

Kraftstoff
Kraftstoffsorte
Wenn Sie diese Typen von Kraftstoffaufklebern
an der Tankstelle vorfinden, verwenden Sie aus-
schließlich Kraftstoff mit einem der folgenden
Aufkleber.

EU-Gebiet
Nur bleifreies Benzin gemäß der Europäischen
Norm EN 228
Außerhalb des EU-Gebiets
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt (Richtwert)45 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. Leistung60 kW
Max. Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
TypLithium-Ionen-Batterie
Spannung3,6 V/Zelle
Kapazität5 Ah
Anzahl56 Zellen
Nennspannung201,6 V

5448-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)

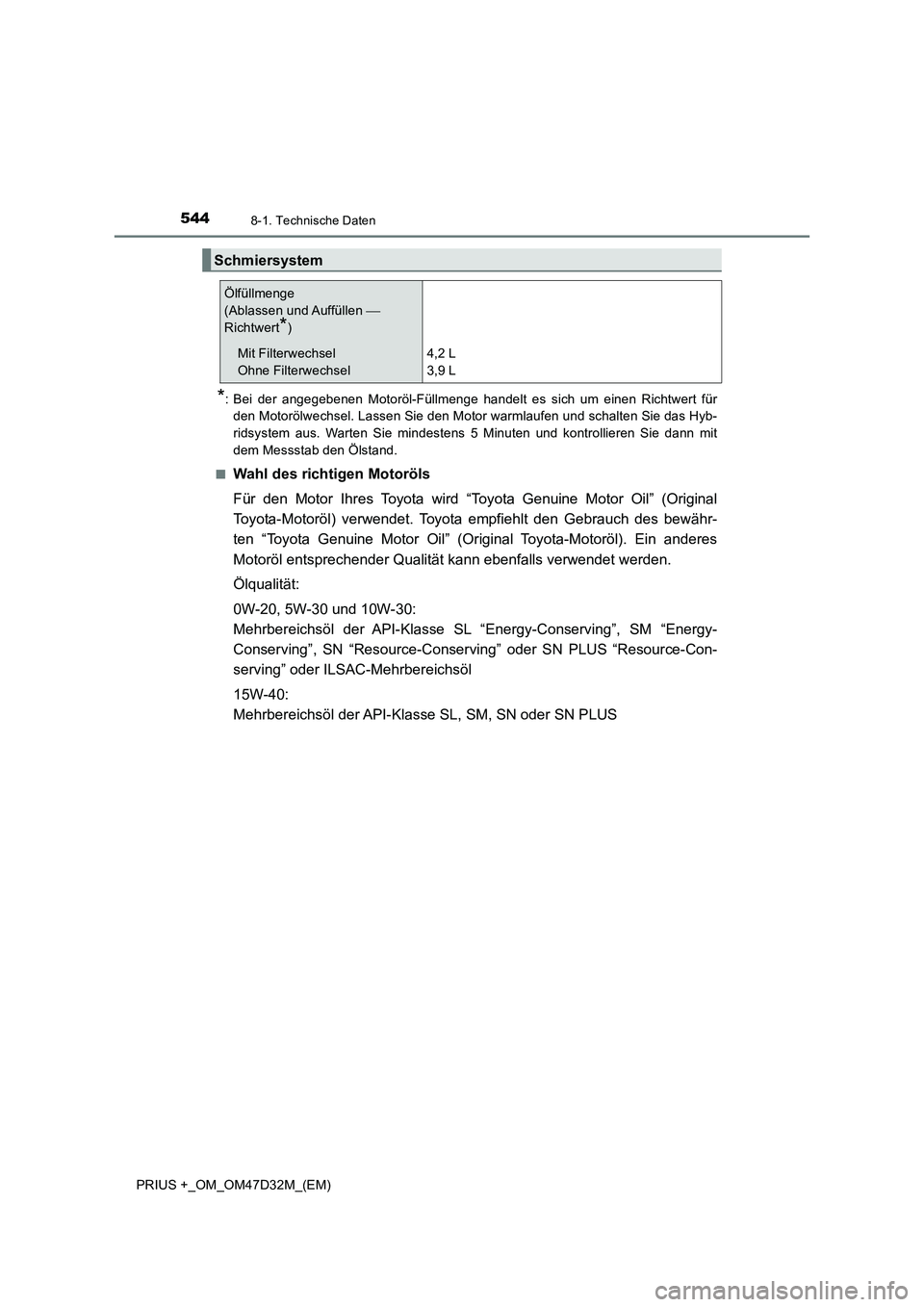

*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hyb-
ridsystem aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit
dem Messstab den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch des bewähr-
ten “Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving”, SN “Resource-Conserving” oder SN PLUS “Resource-Con-
serving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM, SN oder SN PLUS
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen 
Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel4,2 L
3,9 L

5458-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)
8
Technische Daten des Fahrzeugs

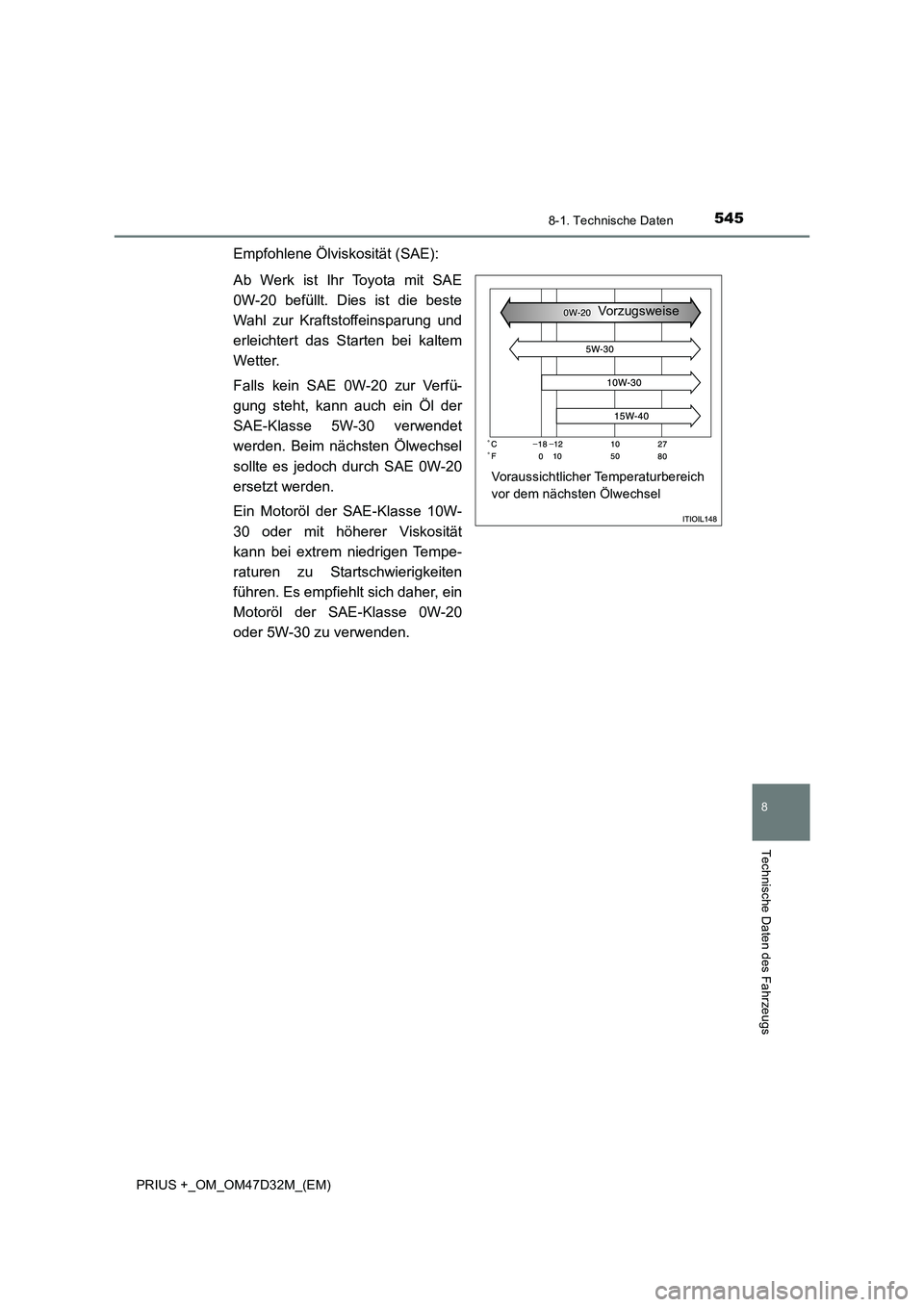

Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20
oder 5W-30 zu verwenden.
Voraussichtlicher Temperaturbereich
vor dem nächsten ÖlwechselVorzugsweise

5468-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)

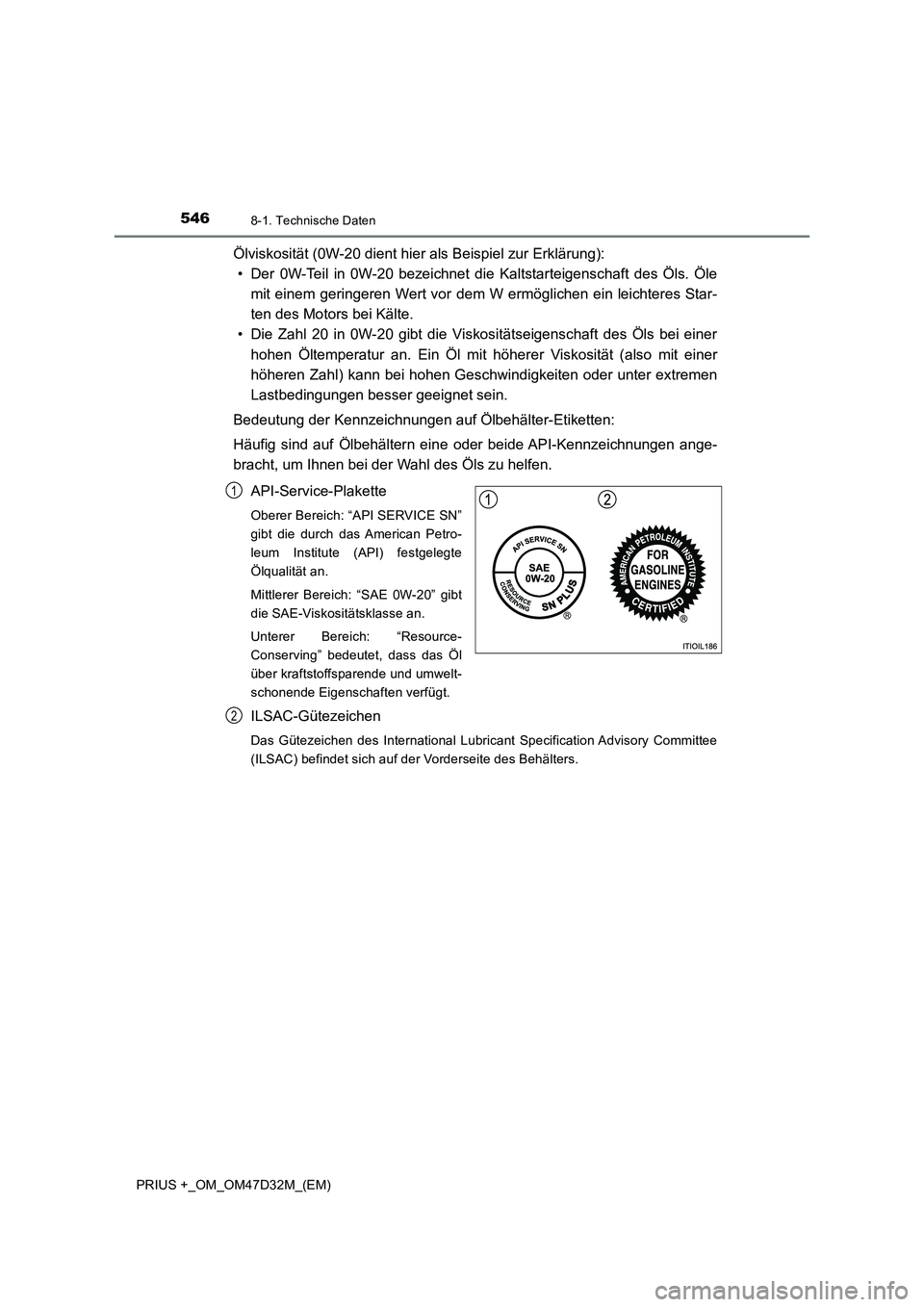

Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-
Conserving” bedeutet, dass das Öl
über kraftstoffsparende und umwelt-
schonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

5478-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)
8
Technische Daten des Fahrzeugs

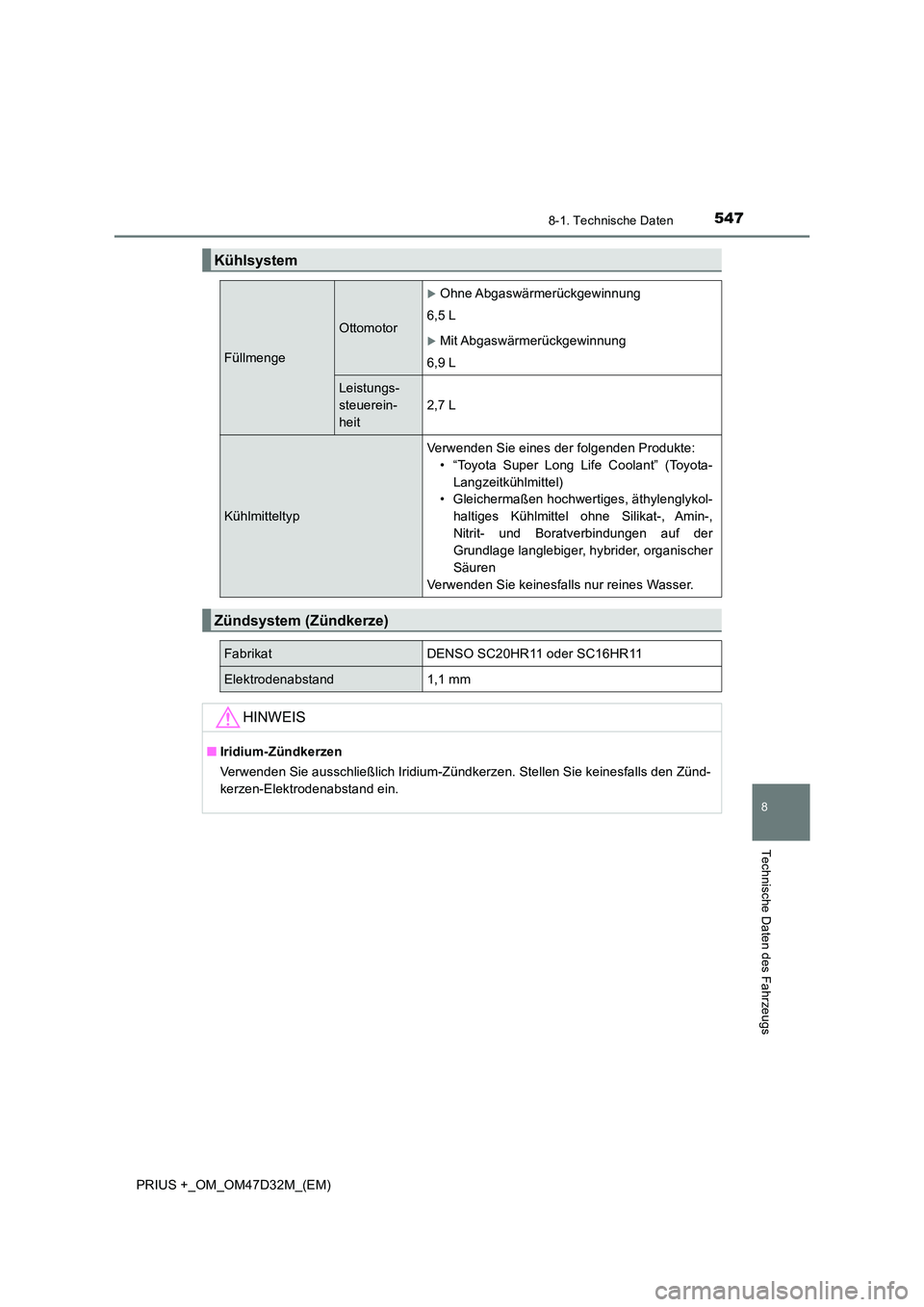

Kühlsystem
Füllmenge
Ottomotor
Ohne Abgaswärmerückgewinnung
6,5 L
Mit Abgaswärmerückgewinnung
6,9 L
Leistungs-
steuerein-
heit
2,7 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-
Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykol-
haltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der
Grundlage langlebiger, hybrider, organischer
Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO SC20HR11 oder SC16HR11
Elektrodenabstand1,1 mm
HINWEIS
■ Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zünd-
kerzen-Elektrodenabstand ein.

5488-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)

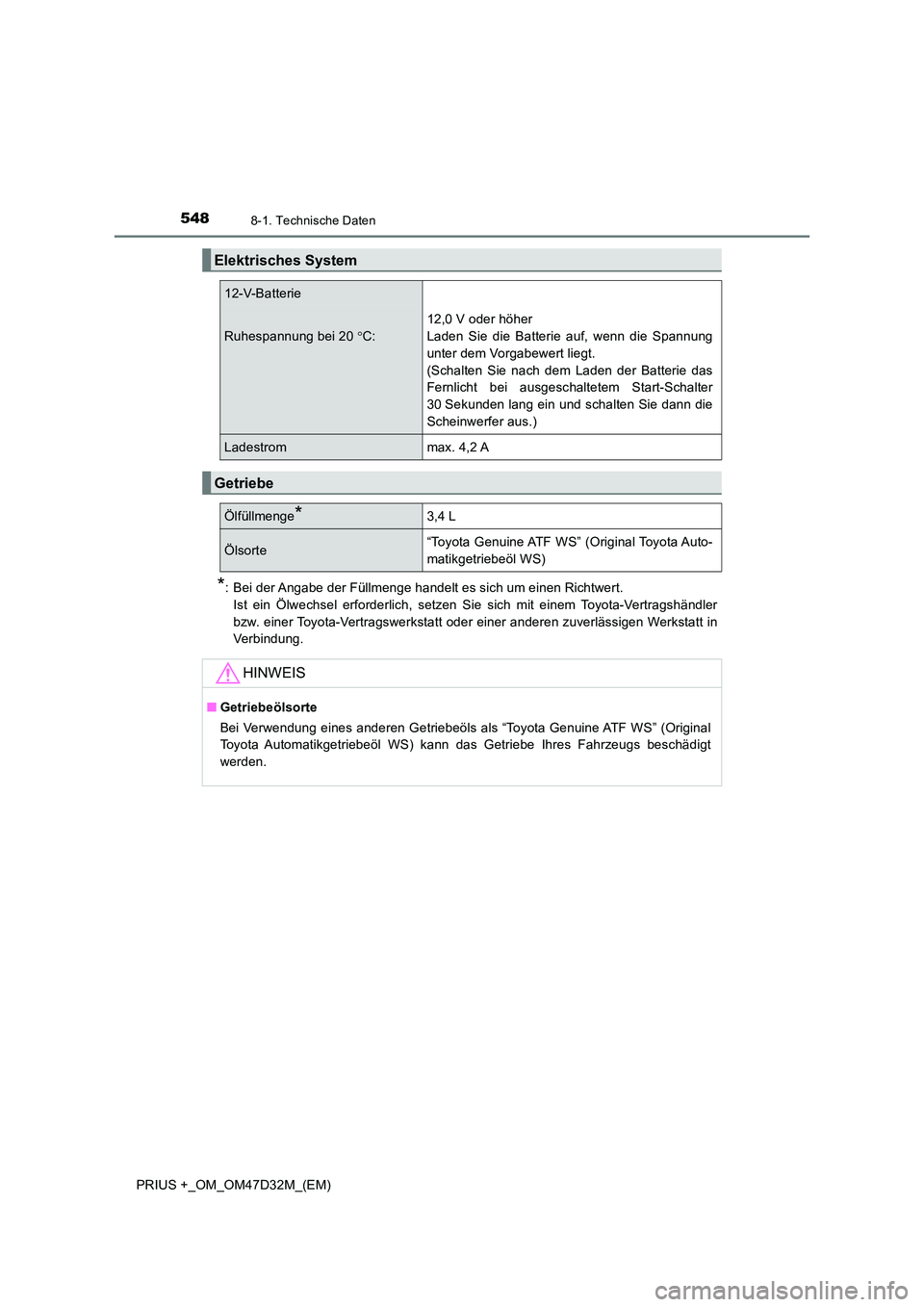

*: Bei der Angabe der Füllmenge handelt es sich um einen Richtwert.
Ist ein Ölwechsel erforderlich, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung.
Elektrisches System
12-V-Batterie
Ruhespannung bei 20 C:
12,0 V oder höher
Laden Sie die Batterie auf, wenn die Spannung
unter dem Vorgabewert liegt.
(Schalten Sie nach dem Laden der Batterie das
Fernlicht bei ausgeschaltetem Start-Schalter
30 Sekunden lang ein und schalten Sie dann die
Scheinwerfer aus.)
Ladestrommax. 4,2 A
Getriebe
Ölfüllmenge*3,4 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota Auto-
matikgetriebeöl WS)
HINWEIS
■ Getriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann das Getriebe Ihres Fahrzeugs beschädigt
werden.

5498-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)
8
Technische Daten des Fahrzeugs

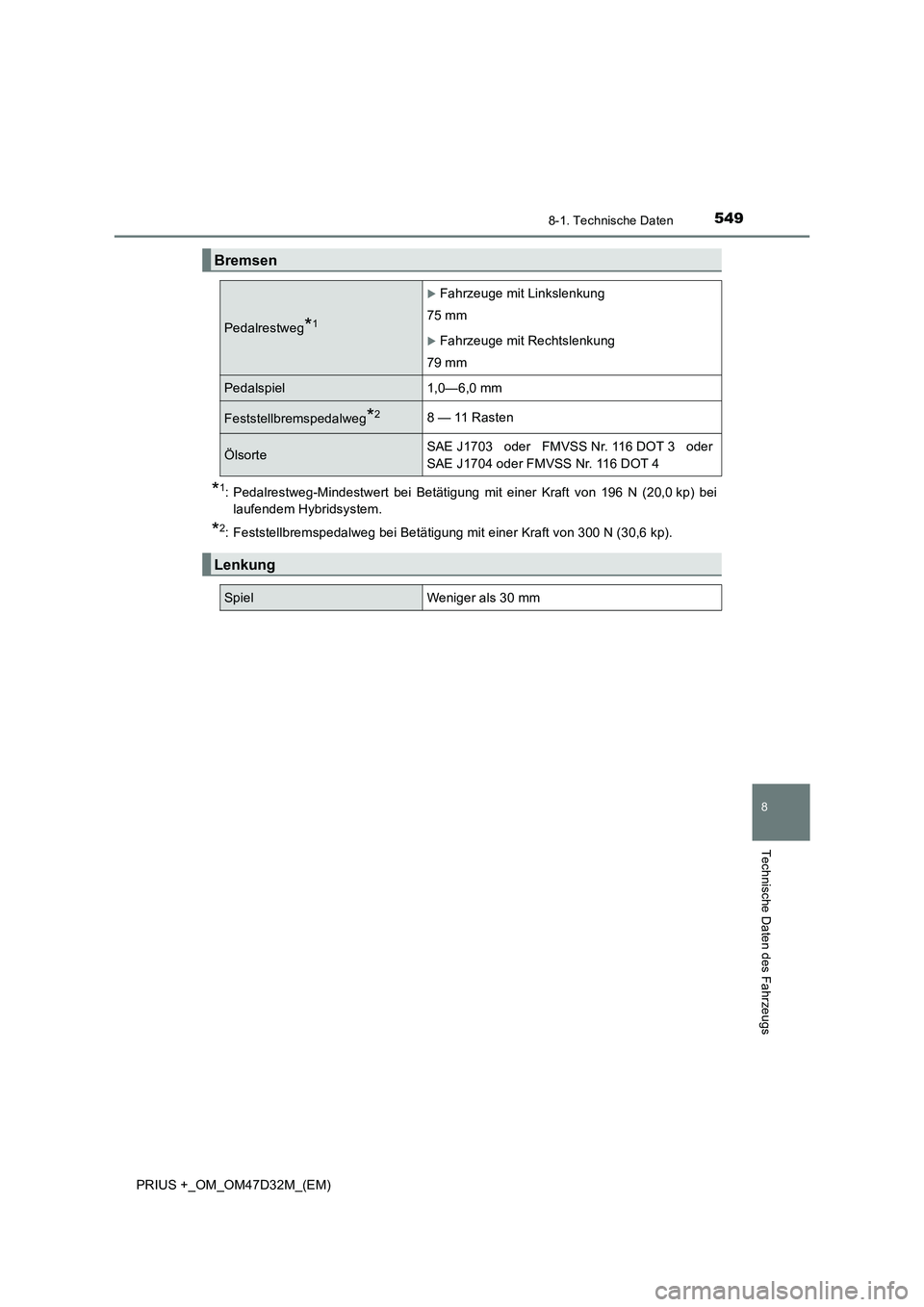

*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 196 N (20,0 kp) bei
laufendem Hybridsystem.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).
Bremsen
Pedalrestweg*1
Fahrzeuge mit Linkslenkung
75 mm
Fahrzeuge mit Rechtslenkung
79 mm
Pedalspiel1,0—6,0 mm
Feststellbremspedalweg*28 —11 R a s te n
ÖlsorteSAE J1703 oder FMVSS Nr. 116 DOT 3 oder
SAE J1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWeniger als 30 mm

5508-1. Technische Daten
PRIUS +_OM_OM47D32M_(EM)

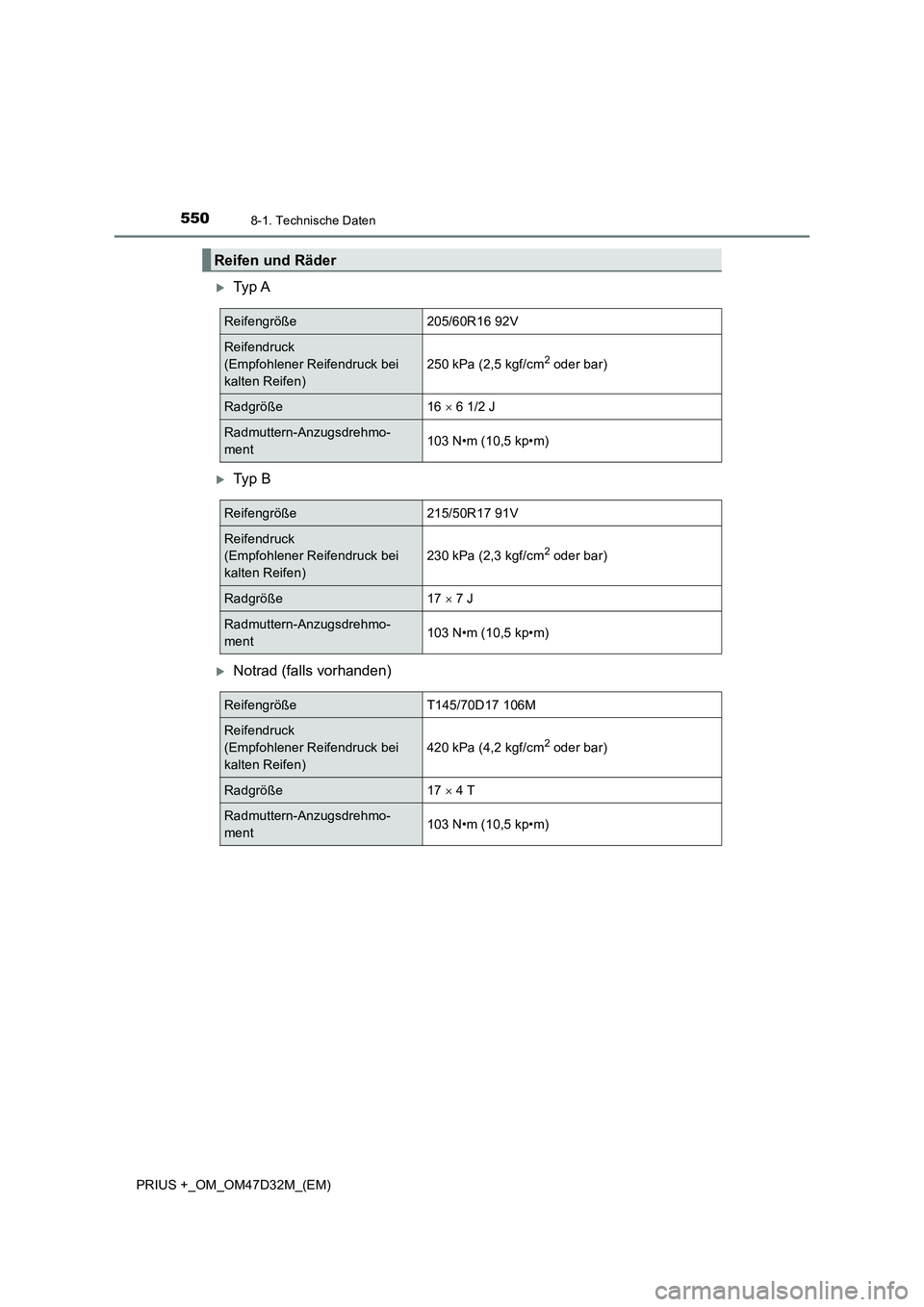

Ty p A
Ty p B
Notrad (falls vorhanden)
Reifen und Räder
Reifengröße205/60R16 92V
Reifendruck
(Empfohlener Reifendruck bei
kalten Reifen)
250 kPa (2,5 kgf/cm2 oder bar)
Radgröße16  6 1/2 J
Radmuttern-Anzugsdrehmo-
ment103 N•m (10,5 kp•m)
Reifengröße215/50R17 91V
Reifendruck
(Empfohlener Reifendruck bei
kalten Reifen)
230 kPa (2,3 kgf/cm2 oder bar)
Radgröße17  7 J
Radmuttern-Anzugsdrehmo-
ment103 N•m (10,5 kp•m)
ReifengrößeT145/70D17 106M
Reifendruck
(Empfohlener Reifendruck bei
kalten Reifen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17  4 T
Radmuttern-Anzugsdrehmo-
ment103 N•m (10,5 kp•m)
