Page 111 of 588

1111-3. Sistema antirrobo
1
PRIUS +_OM_OM47D33S_(ES)
Seguridad de los pasajeros y del vehículo

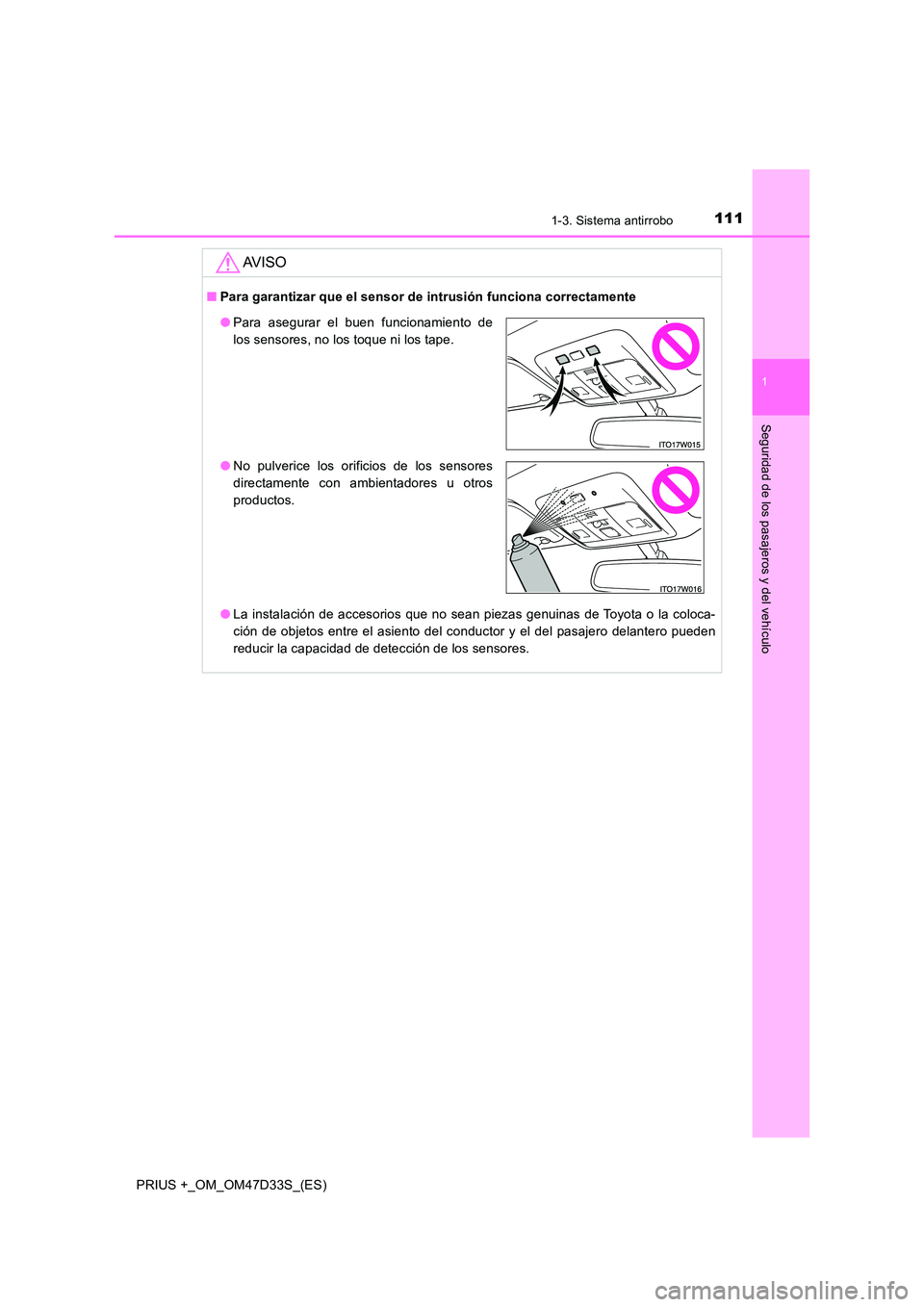

AV I S O
■Para garantizar que el sensor de intrusión funciona correctamente
● La instalación de accesorios que no sean piezas genuinas de Toyota o la coloca-
ción de objetos entre el asiento del conductor y el del pasajero delantero pueden
reducir la capacidad de detección de los sensores.
● Para asegurar el buen funcionamiento de
los sensores, no los toque ni los tape.
● No pulverice los orificios de los sensores
directamente con ambientadores u otros
productos.

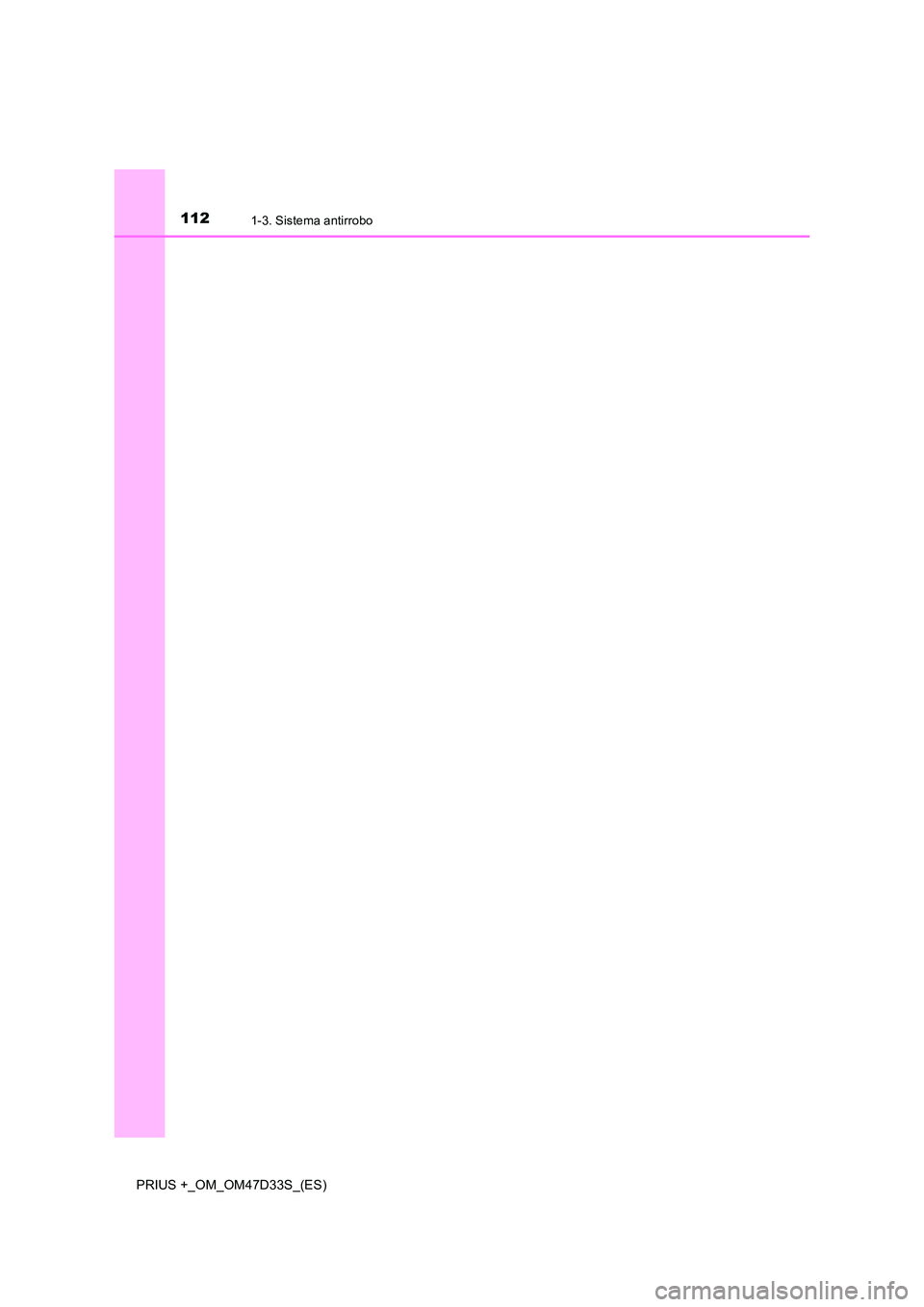

Page 112 of 588

1121-3. Sistema antirrobo
PRIUS +_OM_OM47D33S_(ES)
Page 113 of 588

113
2Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)2. Grupo de instrumentos
Indicadores e indicadores de
advertencia ........................... 114
Indicadores e instrumentos ..... 119
Pantalla de información
múltiple ................................. 128
Pantalla del monitor de
energía/consumo .................. 136

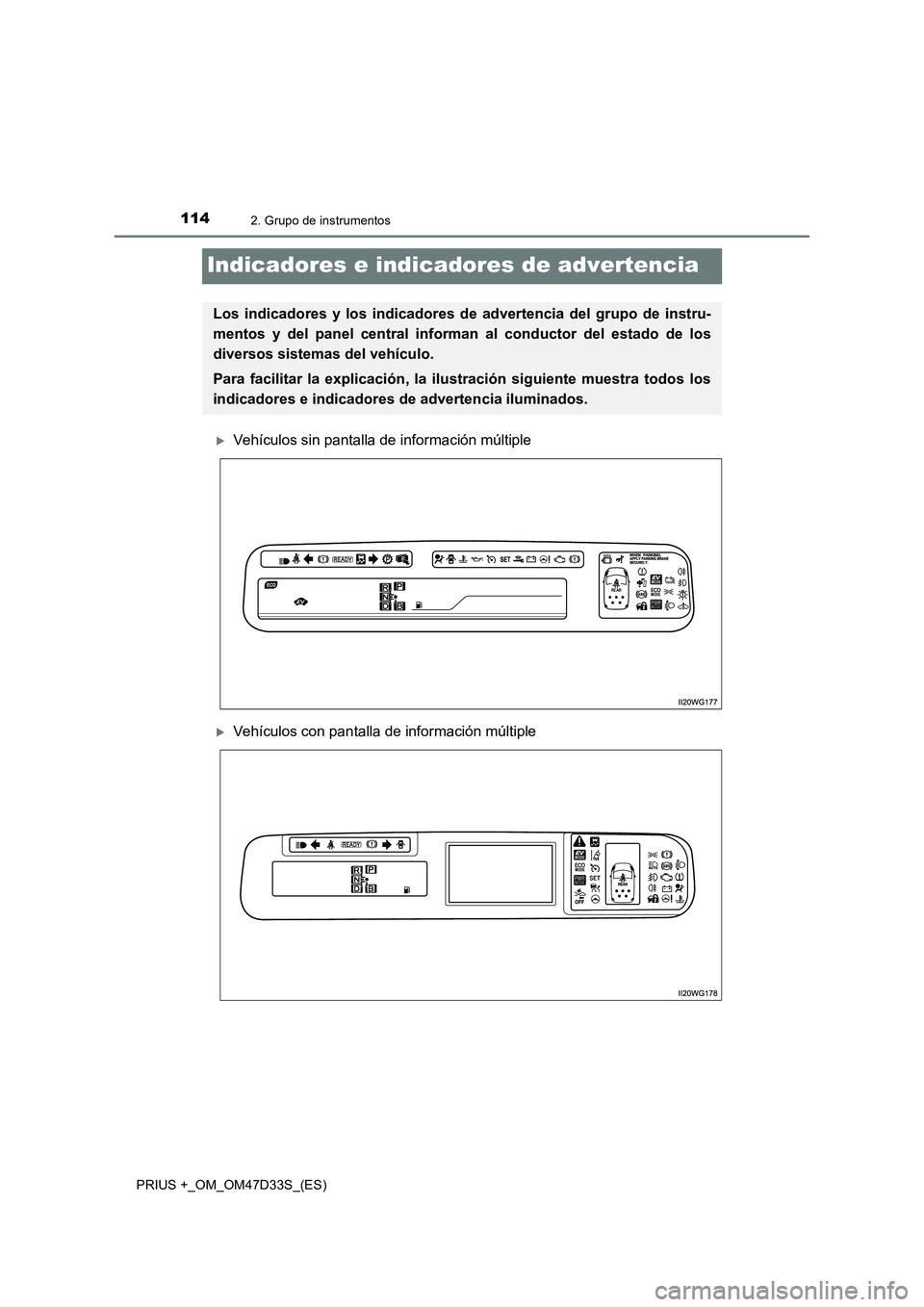

Page 114 of 588

1142. Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
Indicadores e indicadores de advertencia
Vehículos sin pantalla de información múltiple
Vehículos con pantalla de información múltiple
Los indicadores y los indicadores de advertencia del grupo de instru-
mentos y del panel central informan al conductor del estado de los
diversos sistemas del vehículo.
Para facilitar la explicación, la ilustración siguiente muestra todos los
indicadores e indicadores de advertencia iluminados.

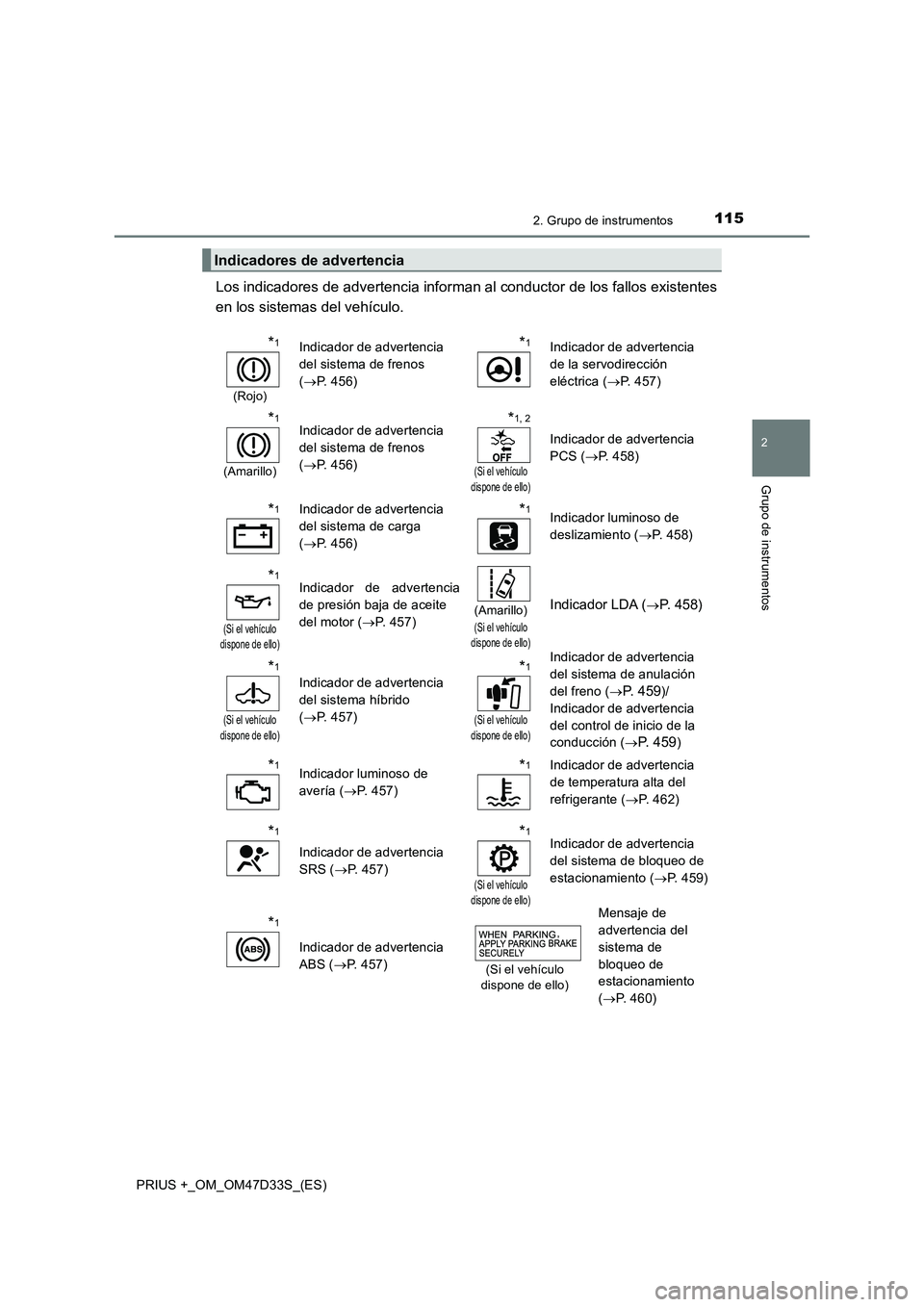

Page 115 of 588

1152. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
Los indicadores de advertencia informan al conductor de los fallos existentes
en los sistemas del vehículo.
Indicadores de advertencia
*1
(Rojo)
Indicador de advertencia
del sistema de frenos
( P. 456)
*1Indicador de advertencia
de la servodirección
eléctrica ( P. 457)
*1
(Amarillo)
Indicador de advertencia
del sistema de frenos
( P. 456)
*1, 2
(Si el vehículo
dispone de ello)
Indicador de advertencia
PCS ( P. 458)
*1Indicador de advertencia
del sistema de carga
( P. 456)
*1Indicador luminoso de
deslizamiento ( P. 4 5 8 )
*1
(Si el vehículo dispone de ello)
Indicador de advertencia
de presión baja de aceite
del motor ( P. 457)(Amarillo)
(Si el vehículo dispone de ello)
Indicador LDA (P. 458)
*1
(Si el vehículo dispone de ello)
Indicador de advertencia
del sistema híbrido
( P. 457)
*1
(Si el vehículo dispone de ello)
Indicador de advertencia
del sistema de anulación
del freno ( P. 4 5 9)/
Indicador de advertencia
del control de inicio de la
conducción ( P. 4 5 9)
*1Indicador luminoso de
avería ( P. 457)
*1Indicador de advertencia
de temperatura alta del
refrigerante ( P. 462)
*1
Indicador de advertencia
SRS ( P. 457)
*1
(Si el vehículo dispone de ello)
Indicador de advertencia
del sistema de bloqueo de
estacionamiento ( P. 459)
*1
Indicador de advertencia
ABS ( P. 457)(Si el vehículo dispone de ello)
Mensaje de
advertencia del
sistema de
bloqueo de
estacionamiento
( P. 460)

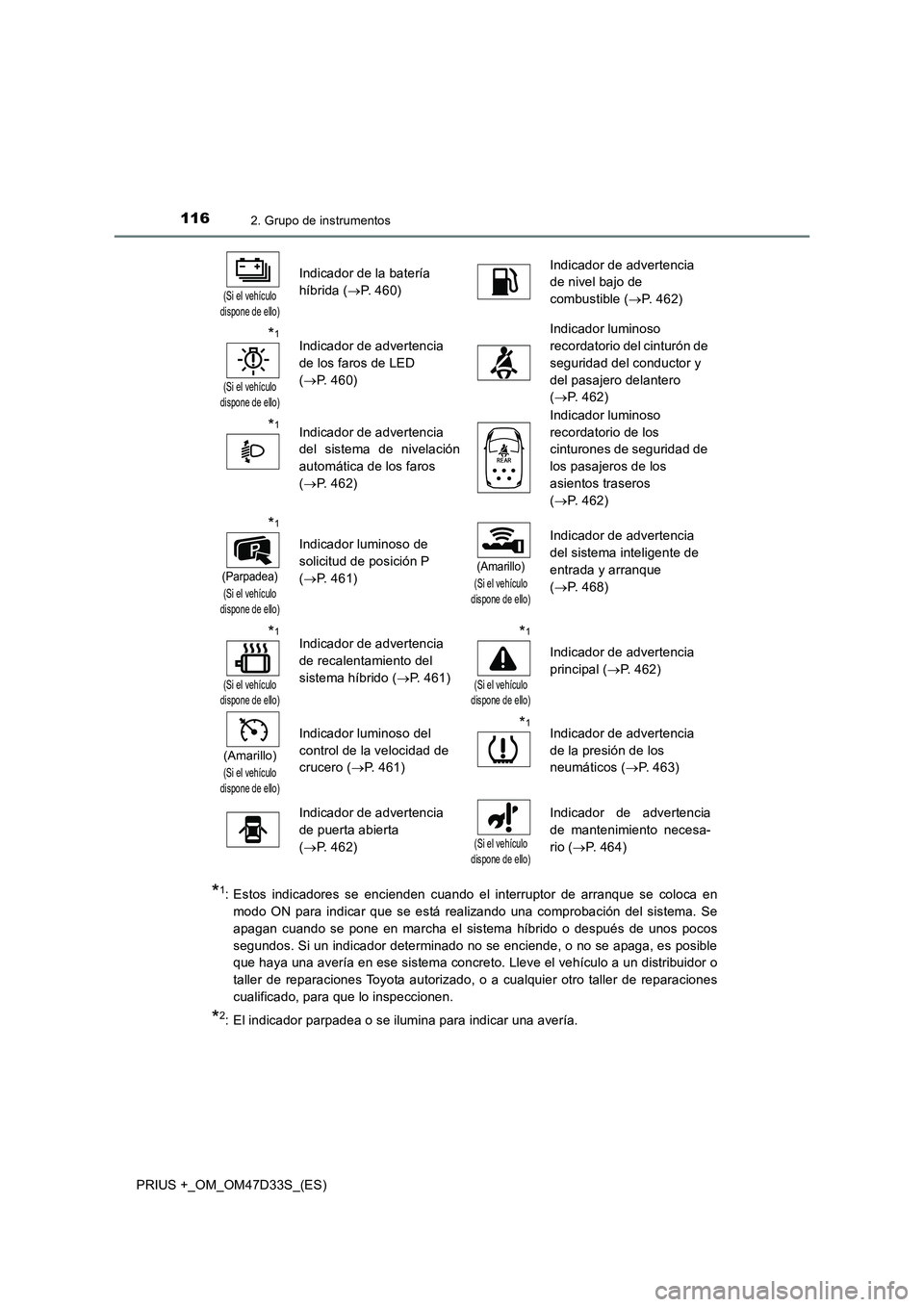

Page 116 of 588

1162. Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en
modo ON para indicar que se está realizando una comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido o después de unos pocos
segundos. Si un indicador determinado no se enciende, o no se apaga, es posible
que haya una avería en ese sistema concreto. Lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones
cualificado, para que lo inspeccionen.
*2: El indicador parpadea o se ilumina para indicar una avería.
(Si el vehículo
dispone de ello)
Indicador de la batería
híbrida (P. 460)Indicador de advertencia
de nivel bajo de
combustible (P. 4 6 2 )
*1
(Si el vehículo
dispone de ello)
Indicador de advertencia
de los faros de LED
(P. 460)Indicador luminoso
recordatorio del cinturón de
seguridad del conductor y
del pasajero delantero
(P. 462)
*1Indicador de advertencia
del sistema de nivelación
automática de los faros
(P. 462)Indicador luminoso
recordatorio de los
cinturones de seguridad de
los pasajeros de los
asientos traseros
(P. 462)
*1
(Parpadea)
(Si el vehículo
dispone de ello)
Indicador luminoso de
solicitud de posición P
(P. 461)
(Amarillo)
(Si el vehículo
dispone de ello)
Indicador de advertencia
del sistema inteligente de
entrada y arranque
(P. 468)
*1
(Si el vehículo
dispone de ello)
Indicador de advertencia
de recalentamiento del
sistema híbrido (P. 461)*1
(Si el vehículo
dispone de ello)
Indicador de advertencia
principal (P. 462)
(Amarillo)
(Si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero (P. 461)*1Indicador de advertencia
de la presión de los
neumáticos (P. 463)
Indicador de advertencia
de puerta abierta
(P. 462)
(Si el vehículo
dispone de ello)
Indicador de advertencia
de mantenimiento necesa-
rio (P. 464)

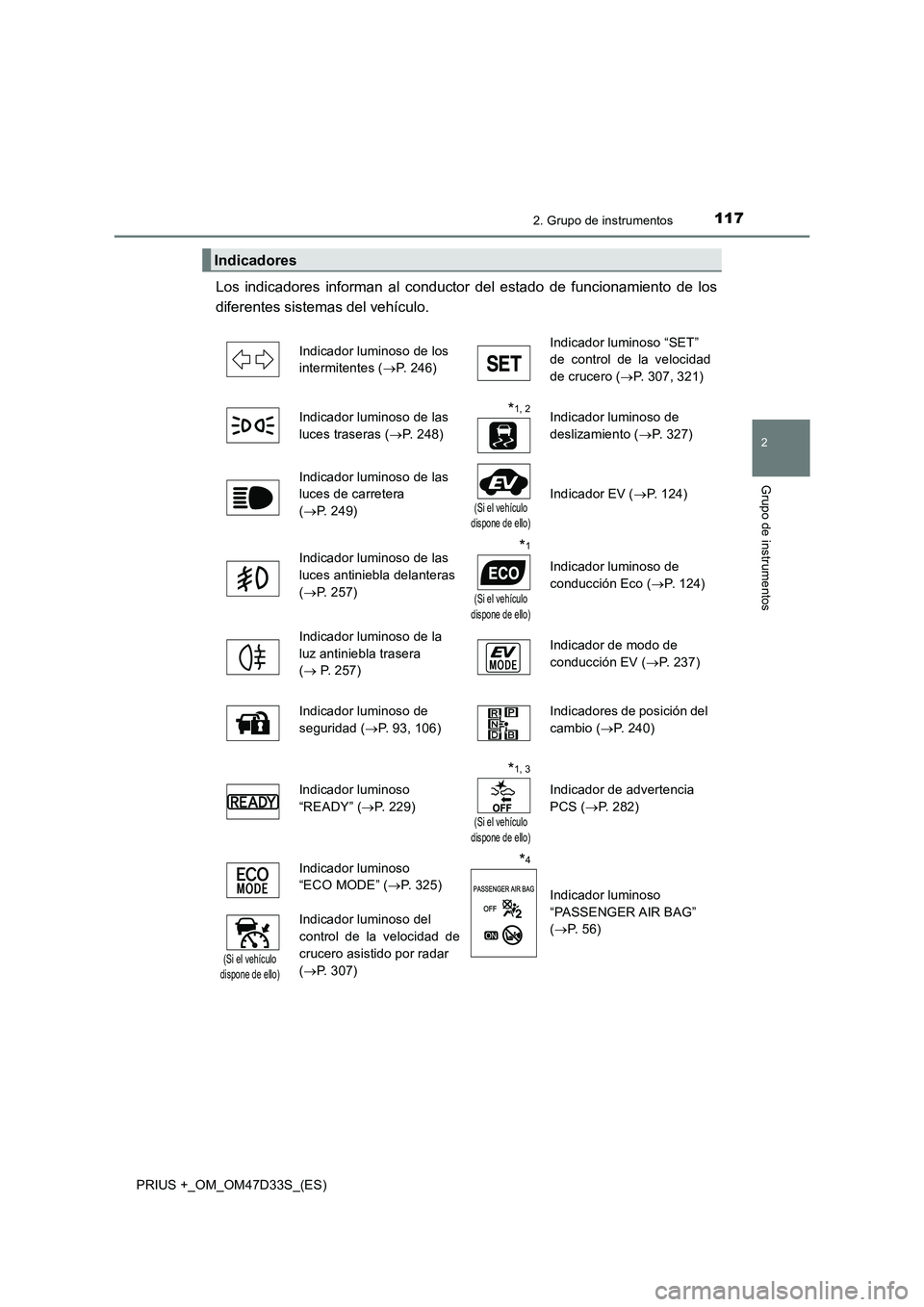

Page 117 of 588

1172. Grupo de instrumentos
2
Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes ( P. 2 4 6 )
Indicador luminoso “SET”
de control de la velocidad
de crucero ( P. 307, 321)
Indicador luminoso de las
luces traseras ( P. 248)
*1, 2Indicador luminoso de
deslizamiento ( P. 3 2 7 )
Indicador luminoso de las
luces de carretera
( P. 249)(Si el vehículo dispone de ello)
Indicador EV ( P. 124)
Indicador luminoso de las
luces antiniebla delanteras
( P. 257)
*1
(Si el vehículo dispone de ello)
Indicador luminoso de
conducción Eco ( P. 1 2 4 )
Indicador luminoso de la
luz antiniebla trasera
( P. 257)
Indicador de modo de
conducción EV ( P. 237)
Indicador luminoso de
seguridad ( P. 93, 106)
Indicadores de posición del
cambio ( P. 240)
Indicador luminoso
“READY” ( P. 229)
*1, 3
(Si el vehículo dispone de ello)
Indicador de advertencia
PCS ( P. 282)
Indicador luminoso
“ECO MODE” ( P. 325)
*4
Indicador luminoso
“PASSENGER AIR BAG”
( P. 5 6 )
(Si el vehículo dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero asistido por radar
( P. 307)

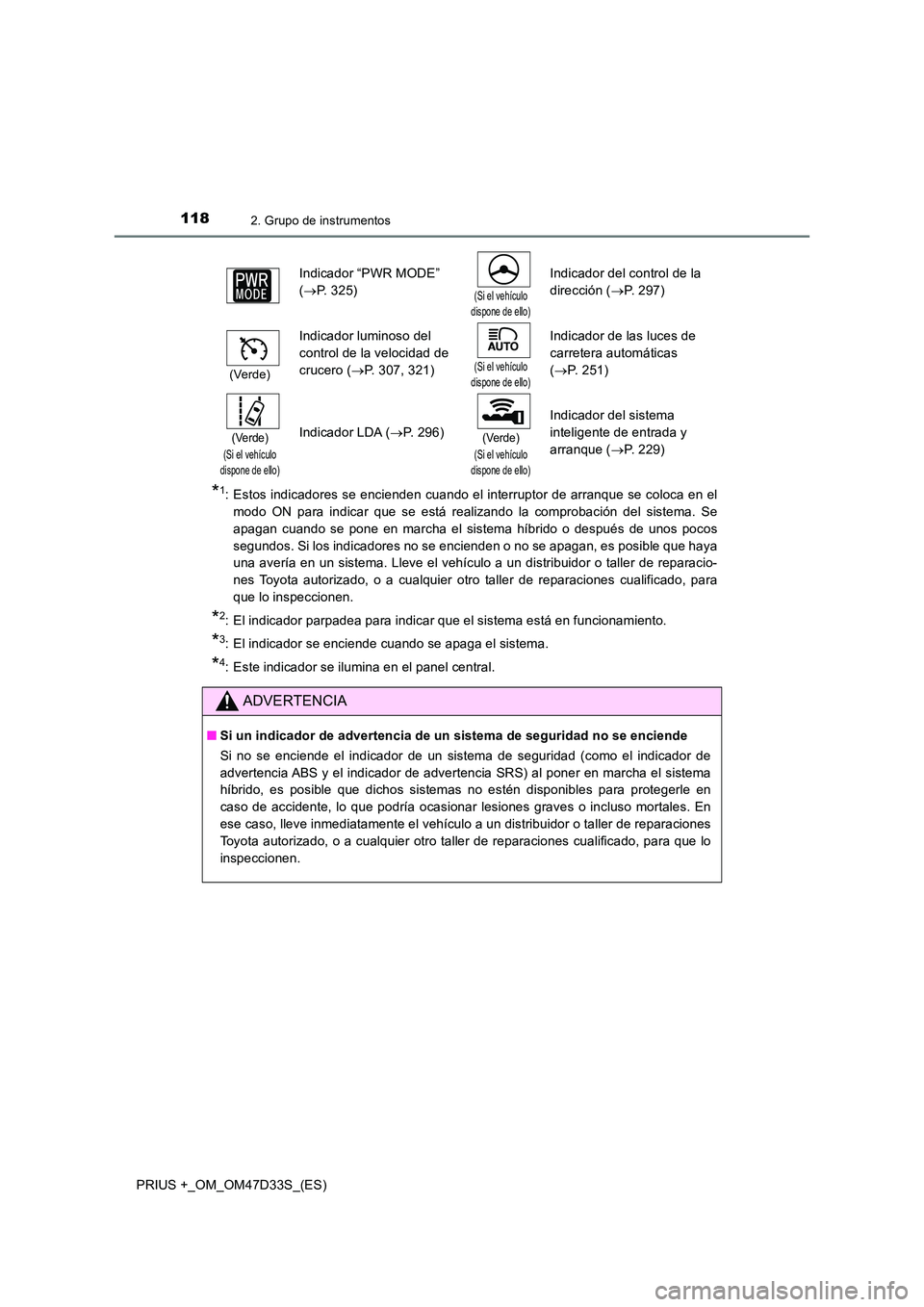

Page 118 of 588

1182. Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
*1: Estos indicadores se encienden cuando el interruptor de arranque se coloca en el
modo ON para indicar que se está realizando la comprobación del sistema. Se
apagan cuando se pone en marcha el sistema híbrido o después de unos pocos
segundos. Si los indicadores no se encienden o no se apagan, es posible que haya
una avería en un sistema. Lleve el vehículo a un distribuidor o taller de reparacio-
nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para
que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador se enciende cuando se apaga el sistema.
*4: Este indicador se ilumina en el panel central.
Indicador “PWR MODE”
( P. 325)(Si el vehículo
dispone de ello)
Indicador del control de la
dirección ( P. 297)
(Verde)
Indicador luminoso del
control de la velocidad de
crucero ( P. 307, 321)(Si el vehículo dispone de ello)
Indicador de las luces de
carretera automáticas
( P. 251)
(Verde)
(Si el vehículo
dispone de ello)
Indicador LDA ( P. 296)(Verde)
(Si el vehículo
dispone de ello)
Indicador del sistema
inteligente de entrada y
arranque ( P. 229)
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de un sistema de seguridad (como el indicador de
advertencia ABS y el indicador de advertencia SRS) al poner en marcha el sistema
híbrido, es posible que dichos sistemas no estén disponibles para protegerle en
caso de accidente, lo que podría ocasionar lesiones graves o incluso mortales. En
ese caso, lleve inmediatamente el vehículo a un distribuidor o taller de reparaciones
Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo
inspeccionen.

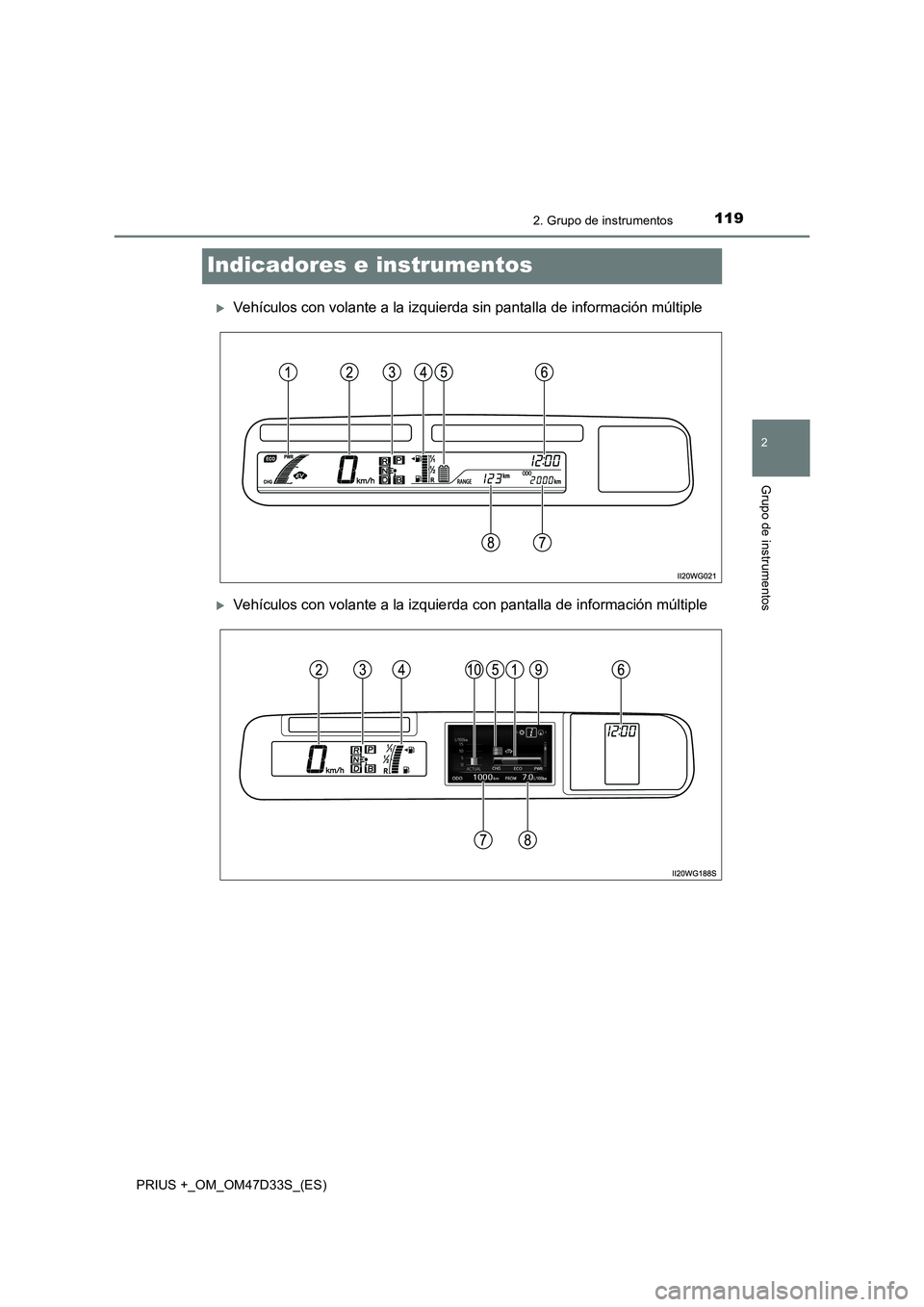

Page 119 of 588

119
2
2. Grupo de instrumentos
Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)
Indicadores e instrumentos
Vehículos con volante a la izquierda sin pantalla de información múltiple
Vehículos con volante a la izquierda con pantalla de información múltiple
Page 120 of 588

1202. Grupo de instrumentos
PRIUS +_OM_OM47D33S_(ES)

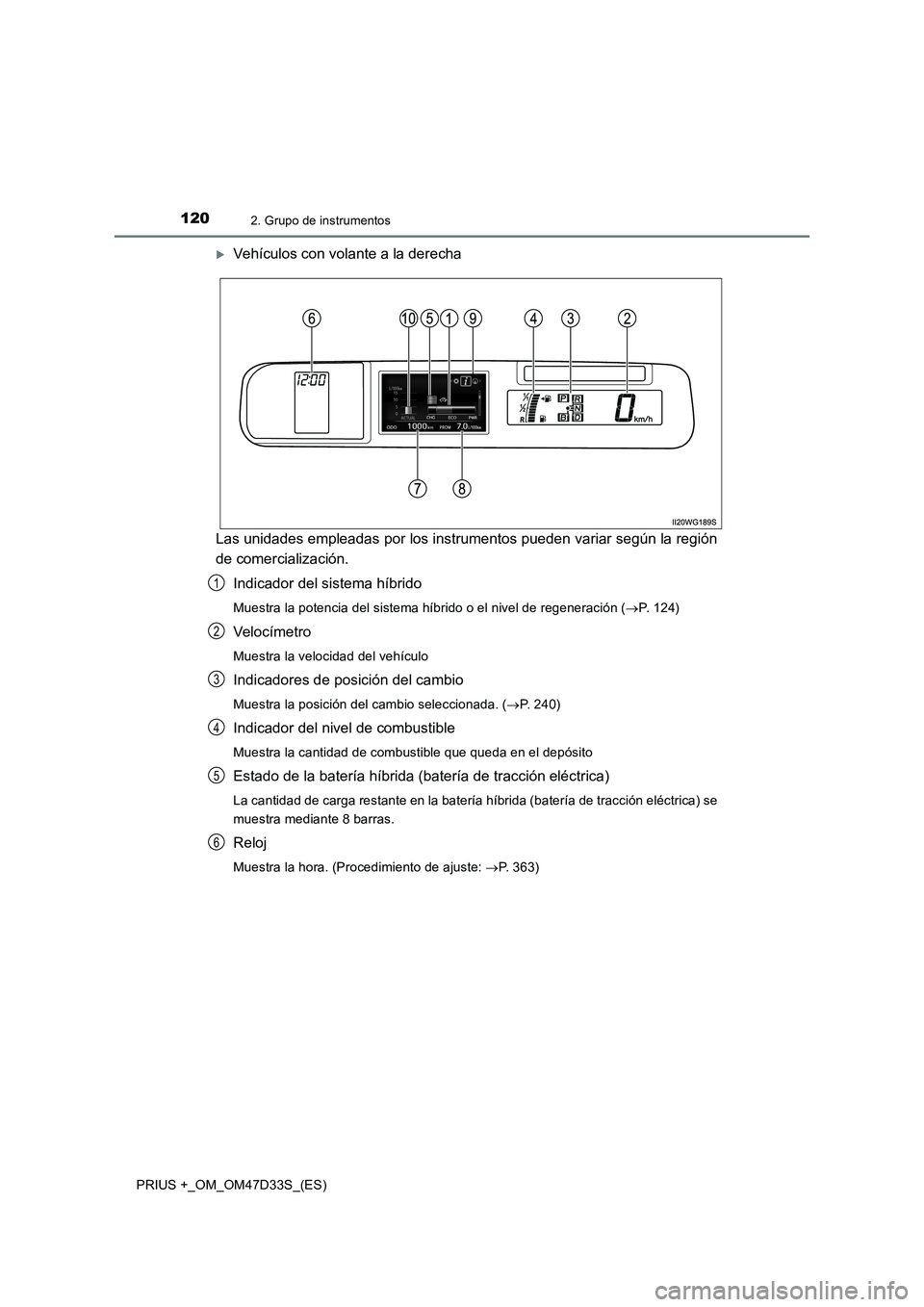

Vehículos con volante a la derecha
Las unidades empleadas por los instrumentos pueden variar según la región
de comercialización.
Indicador del sistema híbrido
Muestra la potencia del sistema híbrido o el nivel de regeneración (P. 1 2 4 )
Veloc ímetro
Muestra la velocidad del vehículo
Indicadores de posición del cambio
Muestra la posición del cambio seleccionada. (P. 240)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Estado de la batería híbrida (batería de tracción eléctrica)
La cantidad de carga restante en la batería híbrida (batería de tracción eléctrica) se
muestra mediante 8 barras.
Reloj
Muestra la hora. (Procedimiento de ajuste: P. 363)
1
2
3
4
5
6
