5418-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
8
Caractéristiques du véhicule

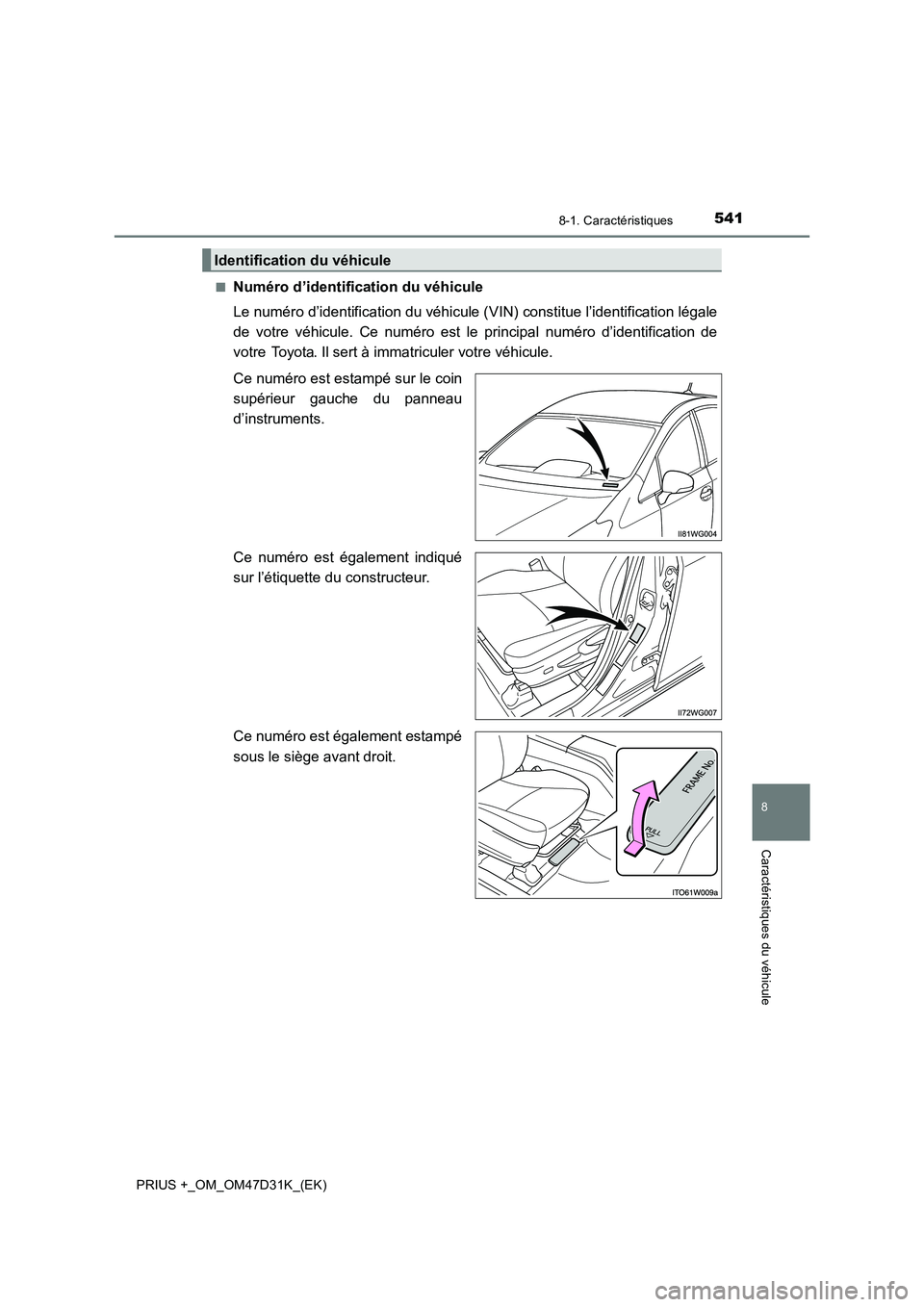

■Numéro d’identification du véhicule
Le numéro d’identification du véhicule (VIN) constitue l’identification légale
de votre véhicule. Ce numéro est le principal numéro d’identification de
votre Toyota. Il sert à immatriculer votre véhicule.
Ce numéro est estampé sur le coin
supérieur gauche du panneau
d’instruments.
Ce numéro est également indiqué
sur l’étiquette du constructeur.
Ce numéro est également estampé
sous le siège avant droit.
Identification du véhicule

5428-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)■

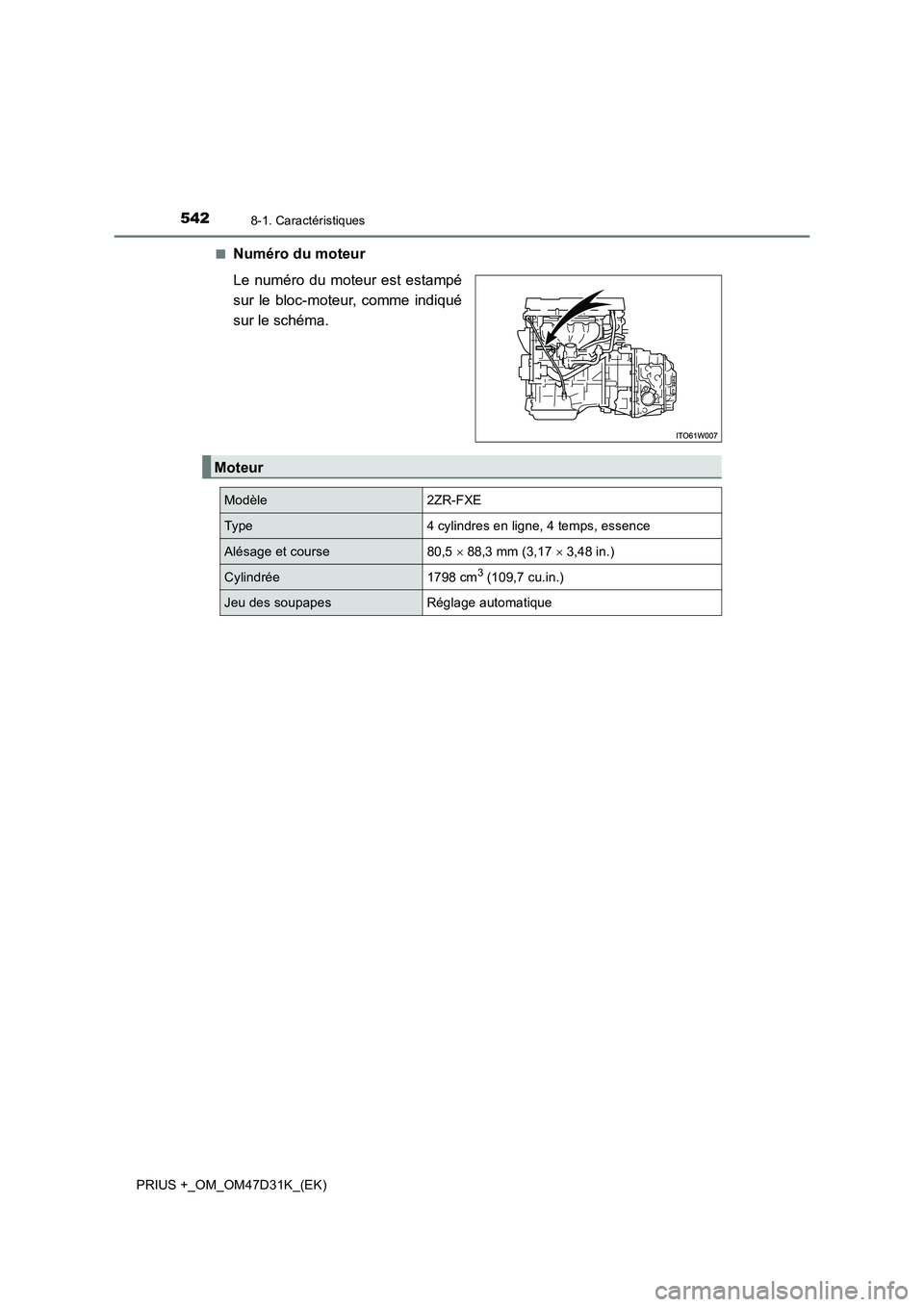

Numéro du moteur
Le numéro du moteur est estampé
sur le bloc-moteur, comme indiqué
sur le schéma.
Moteur
Modèle2ZR-FXE
Type4 cylindres en ligne, 4 temps, essence
Alésage et course80,5  88,3 mm (3,17  3,48 in.)
Cylindrée1798 cm3 (109,7 cu.in.)
Jeu des soupapesRéglage automatique

5438-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
8
Caractéristiques du véhicule

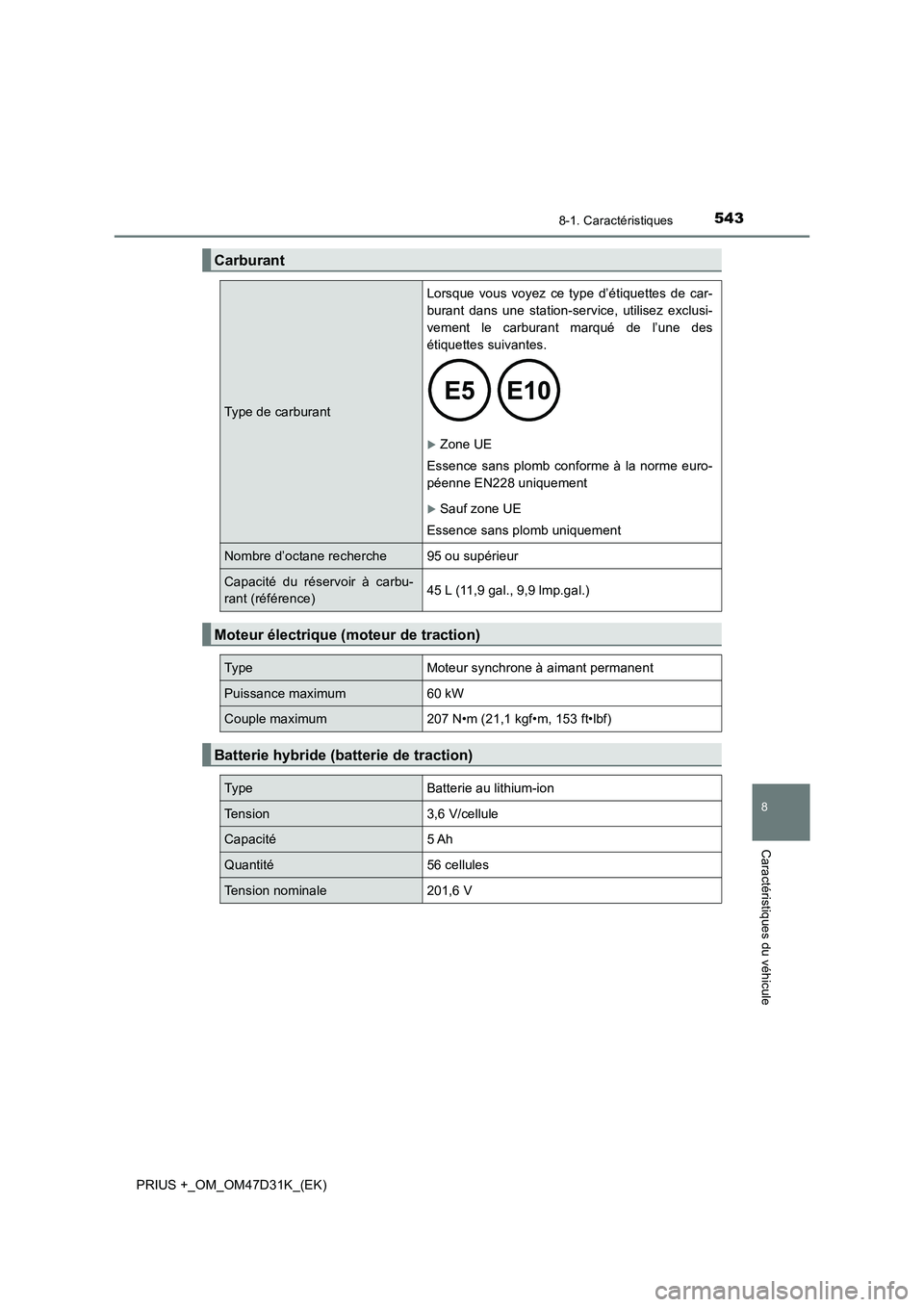

Carburant
Type de carburant
Lorsque vous voyez ce type d’étiquettes de car-
burant dans une station-service, utilisez exclusi-
vement le carburant marqué de l’une des
étiquettes suivantes.

Zone UE
Essence sans plomb conforme à la norme euro-
péenne EN228 uniquement
Sauf zone UE
Essence sans plomb uniquement
Nombre d’octane recherche95 ou supérieur
Capacité du réservoir à carbu-
rant (référence)45 L (11,9 gal., 9,9 lmp.gal.)
Moteur électrique (moteur de traction)
TypeMoteur synchrone à aimant permanent
Puissance maximum60 kW
Couple maximum207 N•m (21,1 kgf•m, 153 ft•lbf)
Batterie hybride (batterie de traction)
TypeBatterie au lithium-ion
Tension3,6 V/cellule
Capacité5 Ah
Quantité56 cellules
Tension nominale201,6 V

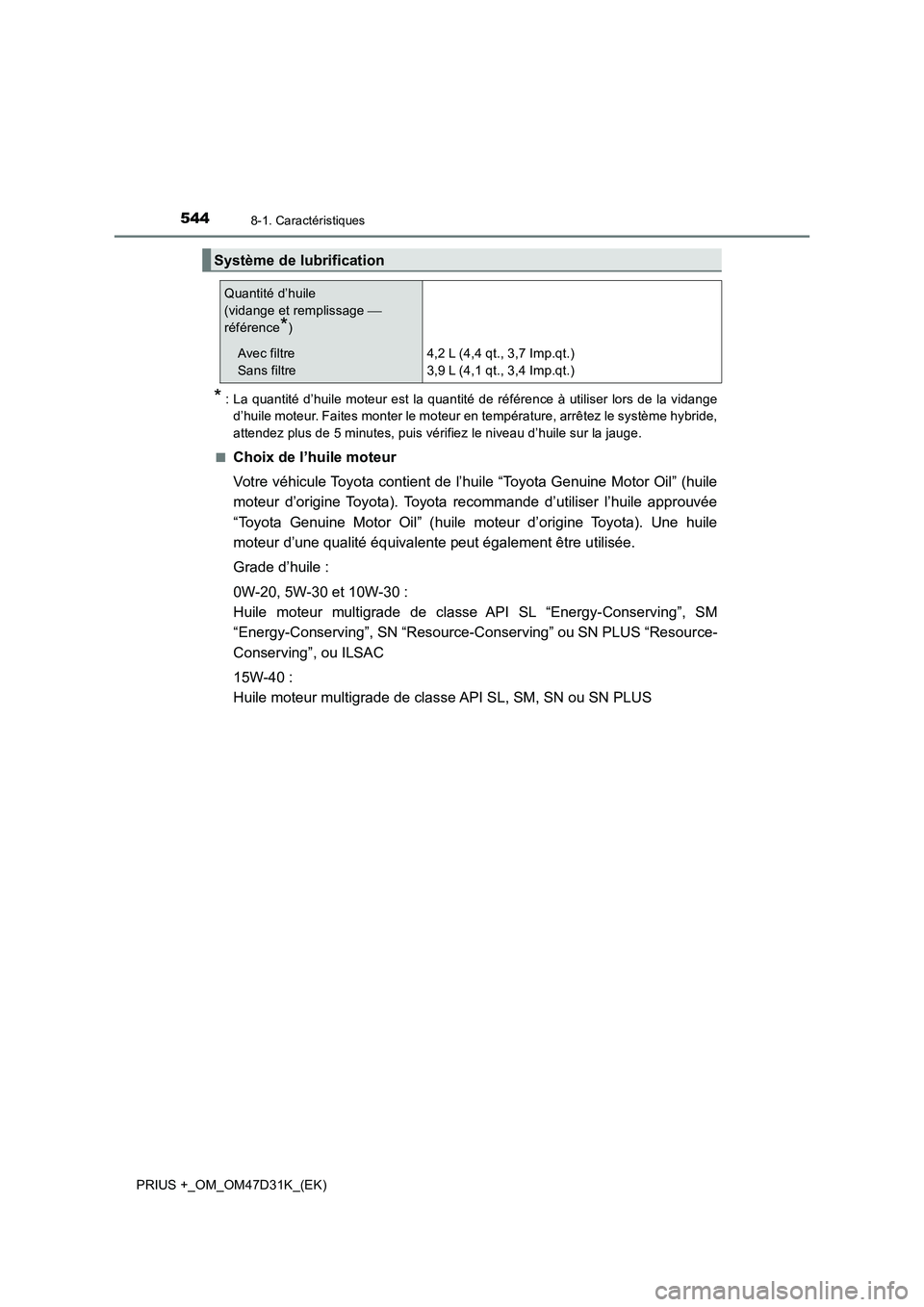

5448-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, arrêtez le système hybride,
attendez plus de 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Toyota recommande d’utiliser l’huile approuvée
“Toyota Genuine Motor Oil” (huile moteur d’origine Toyota). Une huile
moteur d’une qualité équivalente peut également être utilisée.
Grade d’huile :
0W-20, 5W-30 et 10W-30 :
Huile moteur multigrade de classe API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-Conserving” ou SN PLUS “Resource-
Conserving”, ou ILSAC
15W-40 :
Huile moteur multigrade de classe API SL, SM, SN ou SN PLUS
Système de lubrification
Quantité d’huile
(vidange et remplissage 
référence
*)
Avec filtre
Sans filtre4,2 L (4,4 qt., 3,7 Imp.qt.)
3,9 L (4,1 qt., 3,4 Imp.qt.)

5458-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
8
Caractéristiques du véhicule

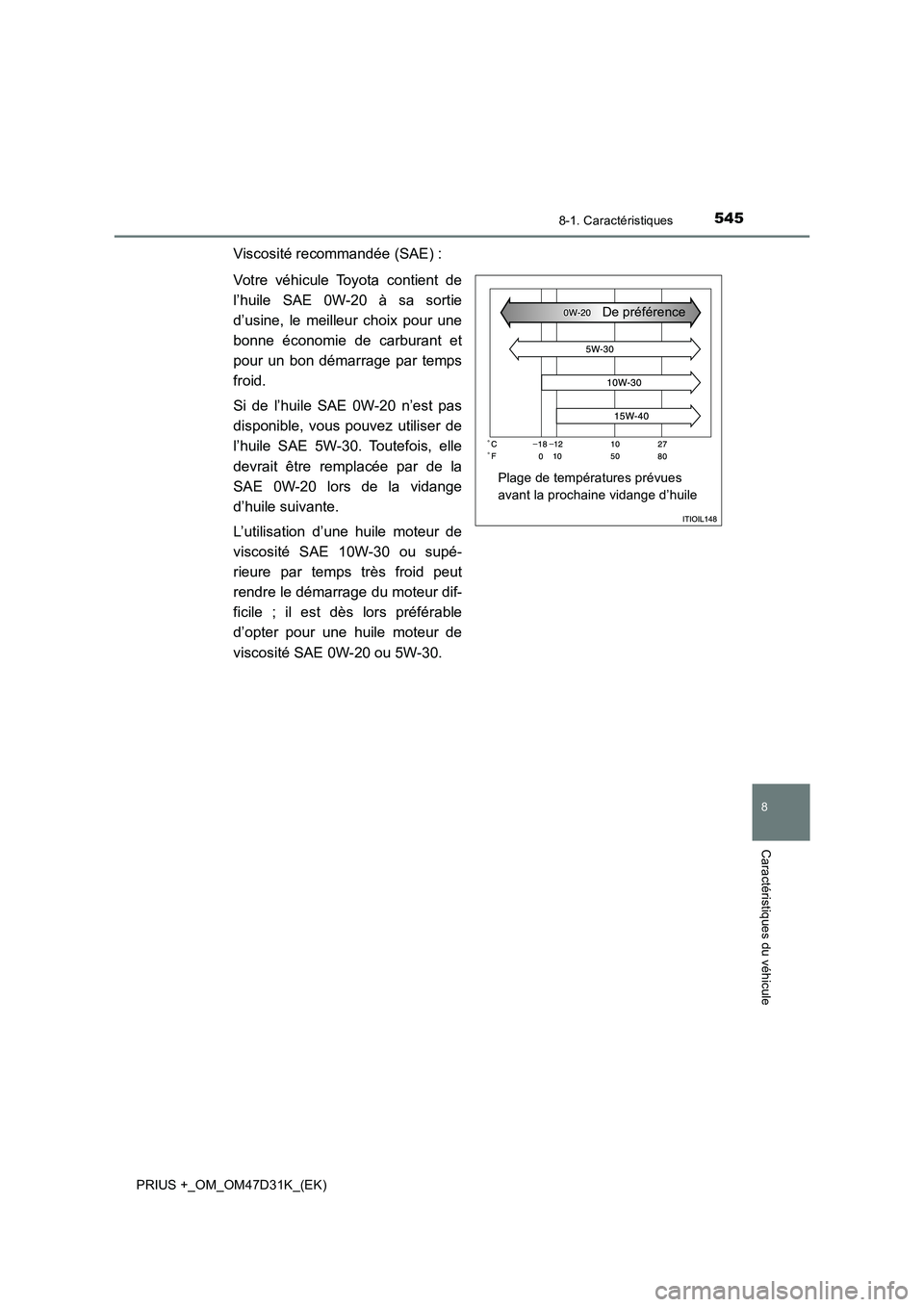

Viscosité recommandée (SAE) :
Votre véhicule Toyota contient de
l’huile SAE 0W-20 à sa sortie
d’usine, le meilleur choix pour une
bonne économie de carburant et
pour un bon démarrage par temps
froid.
Si de l’huile SAE 0W-20 n’est pas
disponible, vous pouvez utiliser de
l’huile SAE 5W-30. Toutefois, elle
devrait être remplacée par de la
SAE 0W-20 lors de la vidange
d’huile suivante.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour une huile moteur de
viscosité SAE 0W-20 ou 5W-30.
Plage de températures prévues
avant la prochaine vidange d’huileDe préférence

5468-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)

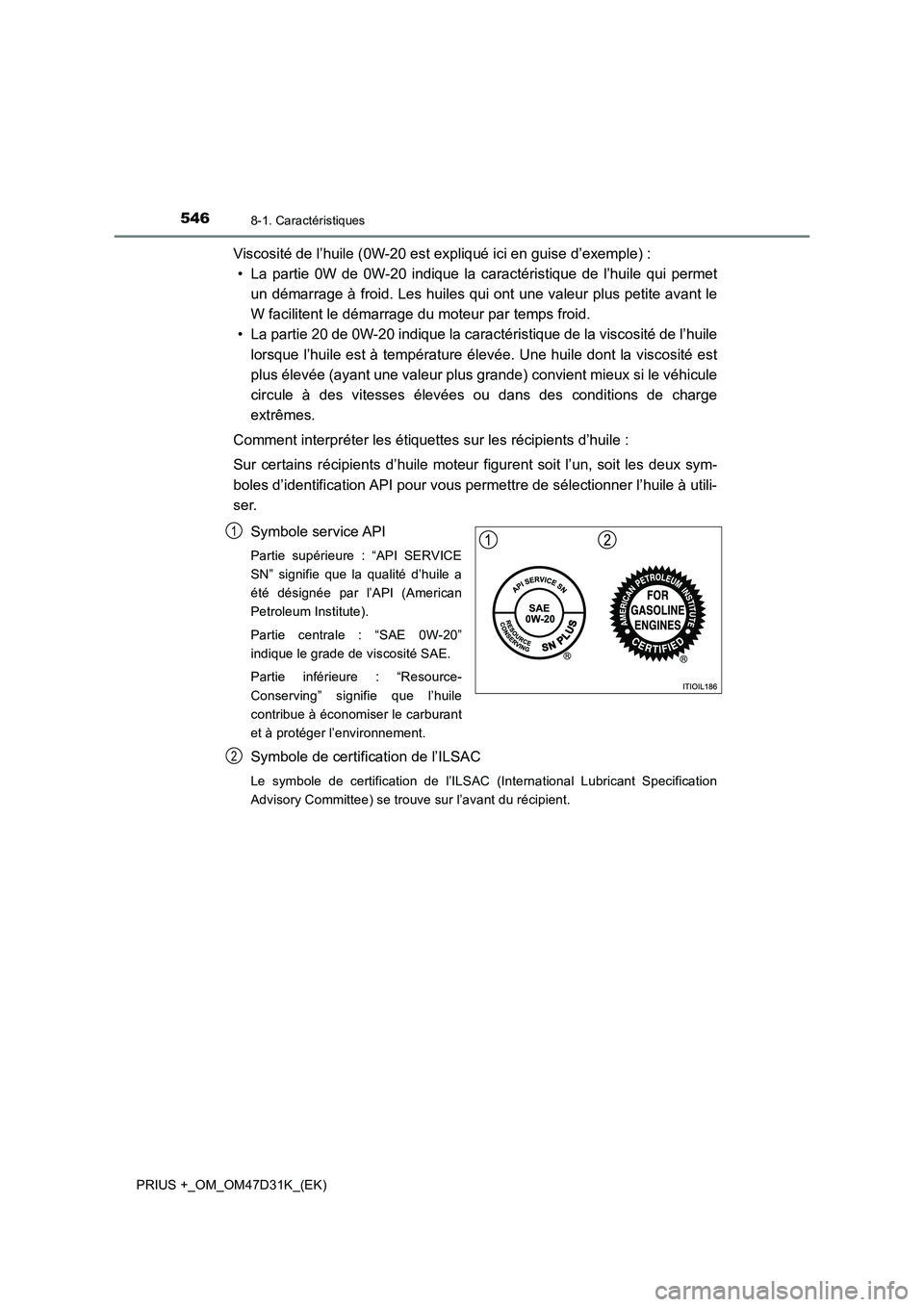

Viscosité de l’huile (0W-20 est expliqué ici en guise d’exemple) :
• La partie 0W de 0W-20 indique la caractéristique de l’huile qui permet
un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 20 de 0W-20 indique la caractéristique de la viscosité de l’huile
lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge
extrêmes.
Comment interpréter les étiquettes sur les récipients d’huile :
Sur certains récipients d’huile moteur figurent soit l’un, soit les deux sym-
boles d’identification API pour vous permettre de sélectionner l’huile à utili-
ser.
Symbole service API
Partie supérieure : “API SERVICE
SN” signifie que la qualité d’huile a
été désignée par l’API (American
Petroleum Institute).
Partie centrale : “SAE 0W-20”
indique le grade de viscosité SAE.
Partie inférieure : “Resource-
Conserving” signifie que l’huile
contribue à économiser le carburant
et à protéger l’environnement.
Symbole de certification de l’ILSAC
Le symbole de certification de l’ILSAC (International Lubricant Specification
Advisory Committee) se trouve sur l’avant du récipient.
1
2

5478-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
8
Caractéristiques du véhicule

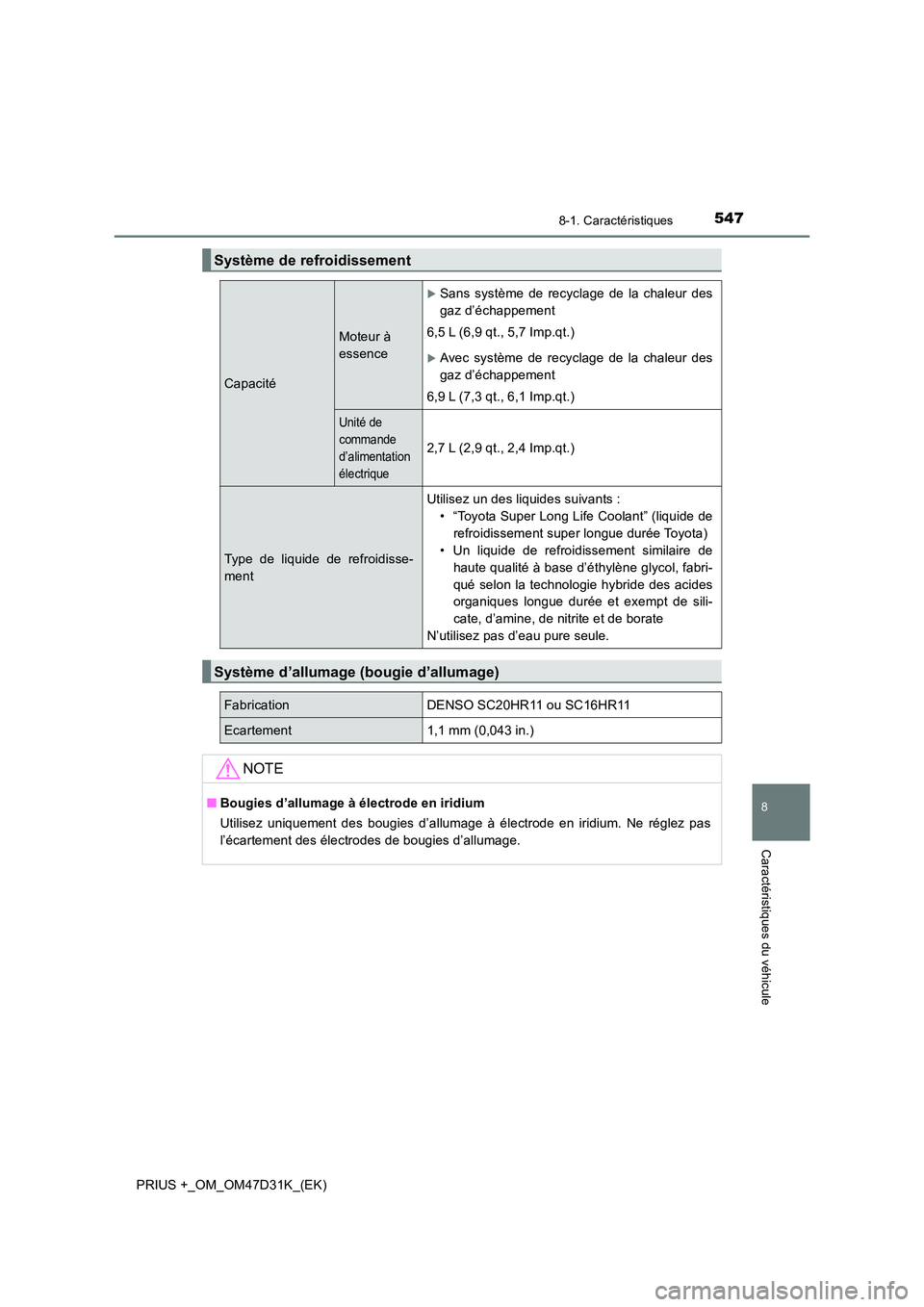

Système de refroidissement
Capacité
Moteur à
essence
Sans système de recyclage de la chaleur des
gaz d’échappement
6,5 L (6,9 qt., 5,7 Imp.qt.)
Avec système de recyclage de la chaleur des
gaz d’échappement
6,9 L (7,3 qt., 6,1 Imp.qt.)
Unité de
commande
d’alimentation
électrique
2,7 L (2,9 qt., 2,4 Imp.qt.)
Type de liquide de refroidisse-
ment
Utilisez un des liquides suivants :
• “Toyota Super Long Life Coolant” (liquide de
refroidissement super longue durée Toyota)
• Un liquide de refroidissement similaire de
haute qualité à base d’éthylène glycol, fabri-
qué selon la technologie hybride des acides
organiques longue durée et exempt de sili-
cate, d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage (bougie d’allumage)
FabricationDENSO SC20HR11 ou SC16HR11
Ecartement1,1 mm (0,043 in.)
NOTE
■ Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des électrodes de bougies d’allumage.

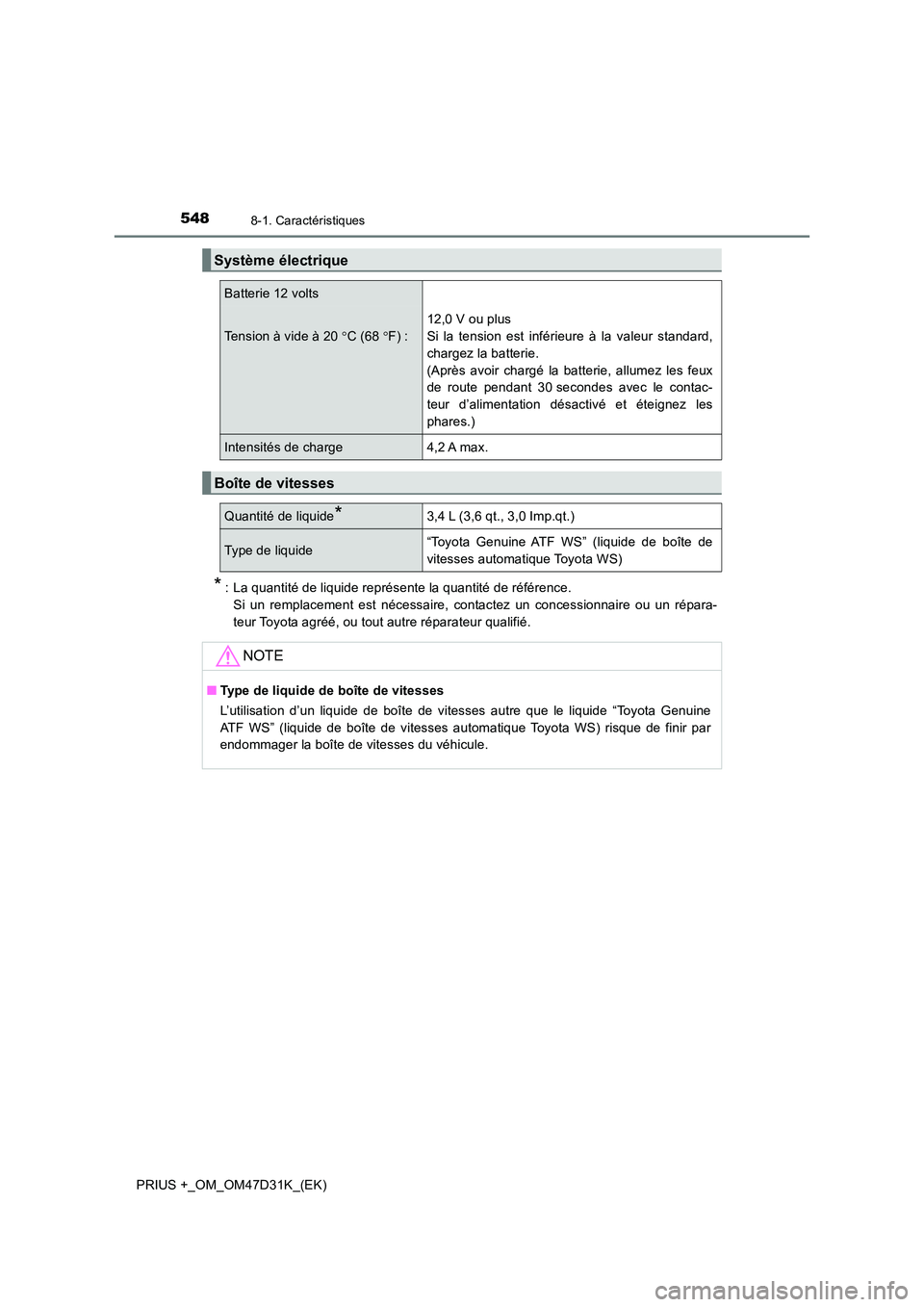

5488-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.
Système électrique
Batterie 12 volts
Tension à vide à 20 C (68 F) :
12,0 V ou plus
Si la tension est inférieure à la valeur standard,
chargez la batterie.
(Après avoir chargé la batterie, allumez les feux
de route pendant 30 secondes avec le contac-
teur d’alimentation désactivé et éteignez les
phares.)
Intensités de charge4,2 A max.
Boîte de vitesses
Quantité de liquide*3,4 L (3,6 qt., 3,0 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte de
vitesses automatique Toyota WS)
NOTE
■ Type de liquide de boîte de vitesses
L’utilisation d’un liquide de boîte de vitesses autre que le liquide “Toyota Genuine
ATF WS” (liquide de boîte de vitesses automatique Toyota WS) risque de finir par
endommager la boîte de vitesses du véhicule.

5498-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
8
Caractéristiques du véhicule
*1 : Dégagement minimum de la pédale lorsque la pédale est enfoncée avec une force
de 196 N (20,0 kgf, 44,1 lbf) pendant que le système hybride fonctionne.
*2 : Course de la pédale de frein de stationnement lorsqu’elle est enfoncée avec une
force de 300 N (30,6 kgf, 67,5 lbf).

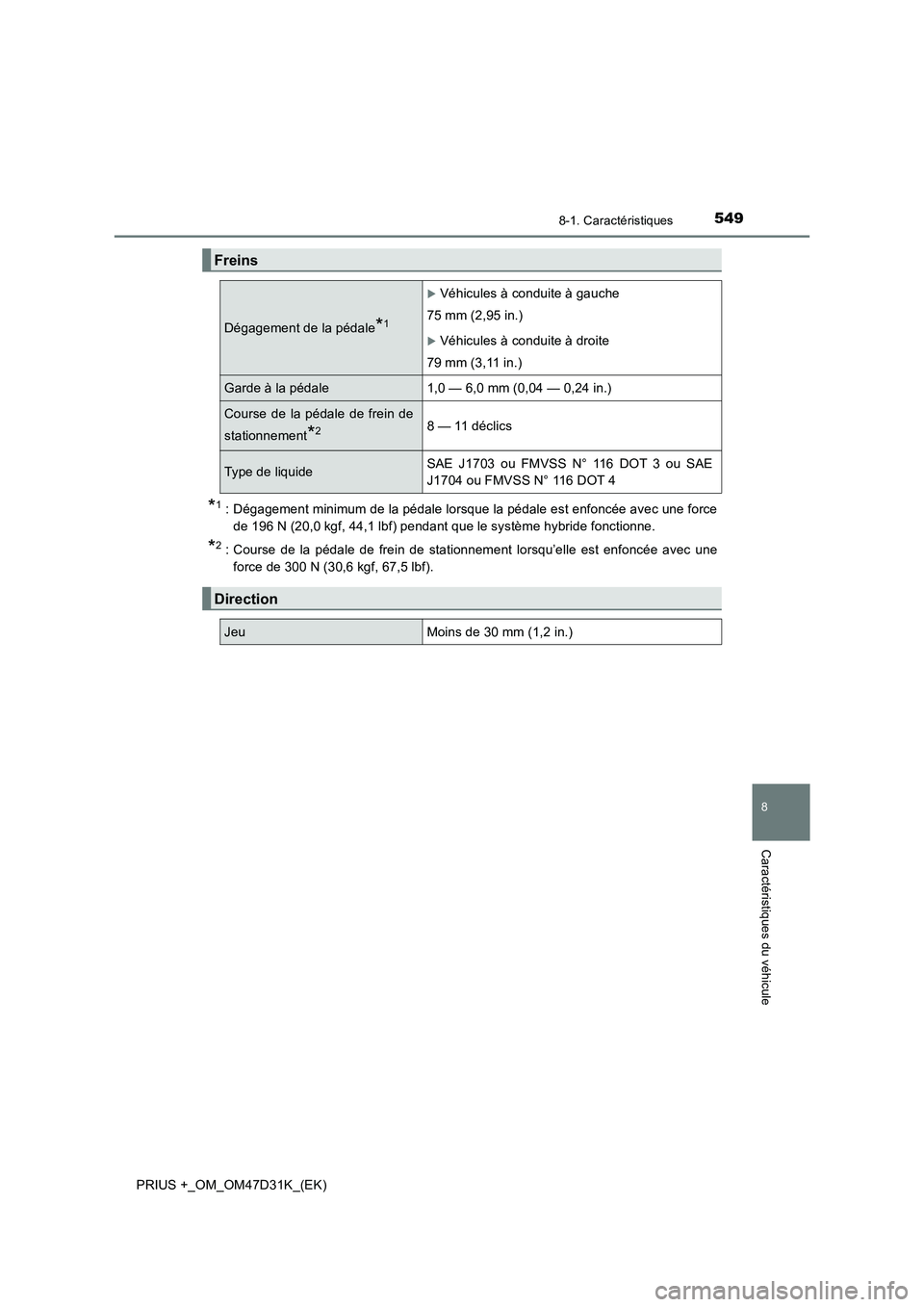

Freins
Dégagement de la pédale*1
Véhicules à conduite à gauche
75 mm (2,95 in.)
Véhicules à conduite à droite
79 mm (3,11 in.)
Garde à la pédale1,0 — 6,0 mm (0,04 — 0,24 in.)
Course de la pédale de frein de
stationnement
*28 —11 déclics
Type de liquideSAE J1703 ou FMVSS N° 116 DOT 3 ou SAE
J1704 ou FMVSS N° 116 DOT 4
Direction
JeuMoins de 30 mm (1,2 in.)

5508-1. Caractéristiques
PRIUS +_OM_OM47D31K_(EK)
Type A
Type B
Roue de secours compacte (si le véhicule en est équipé)

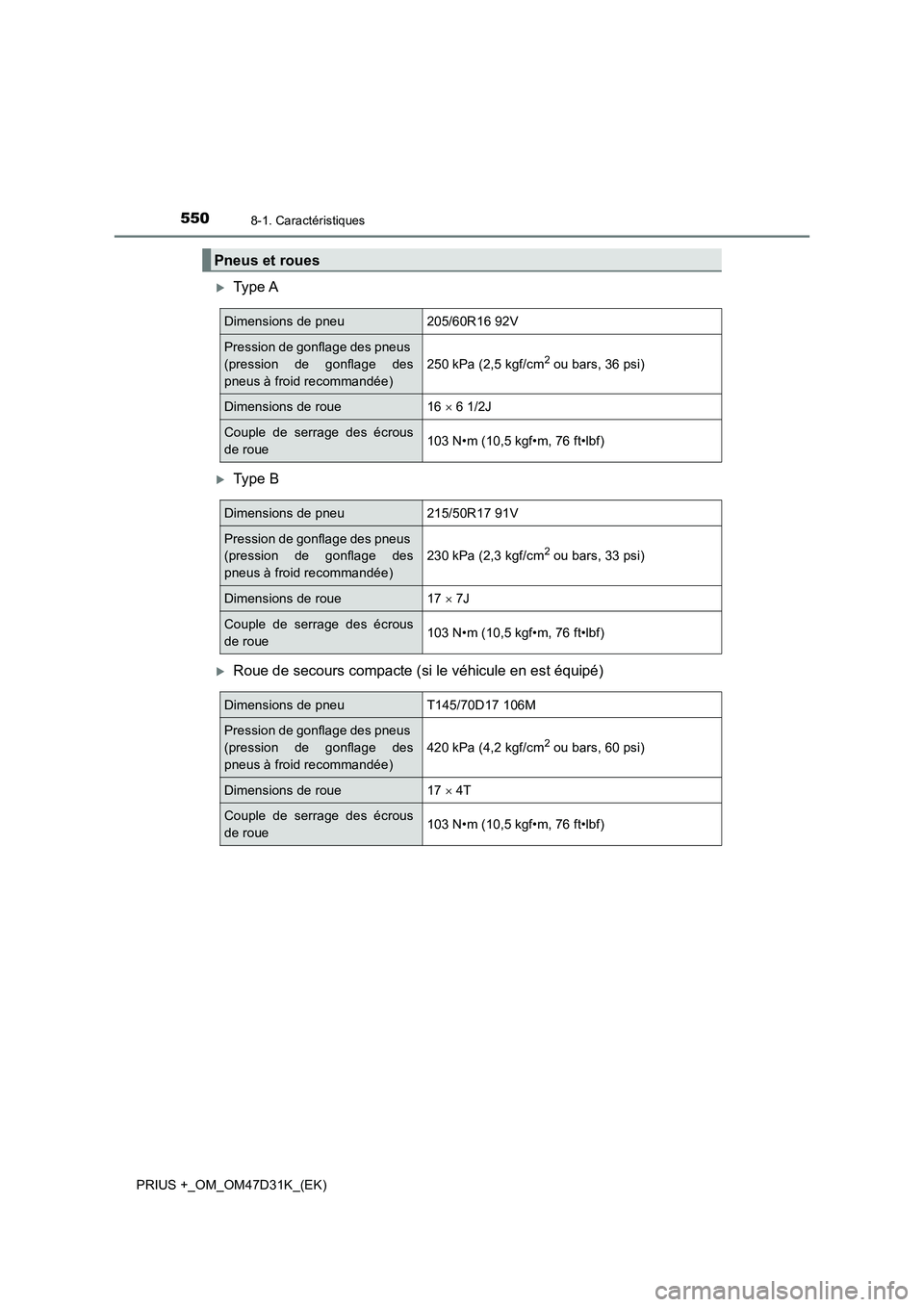

Pneus et roues
Dimensions de pneu205/60R16 92V
Pression de gonflage des pneus
(pression de gonflage des
pneus à froid recommandée)
250 kPa (2,5 kgf/cm2 ou bars, 36 psi)
Dimensions de roue16  6 1/2J
Couple de serrage des écrous
de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneu215/50R17 91V
Pression de gonflage des pneus
(pression de gonflage des
pneus à froid recommandée)
230 kPa (2,3 kgf/cm2 ou bars, 33 psi)
Dimensions de roue17  7J
Couple de serrage des écrous
de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
Dimensions de pneuT145/70D17 106M
Pression de gonflage des pneus
(pression de gonflage des
pneus à froid recommandée)
420 kPa (4,2 kgf/cm2 ou bars, 60 psi)
Dimensions de roue17  4T
Couple de serrage des écrous
de roue103 N•m (10,5 kgf•m, 76 ft•lbf)
