TOYOTA PRIUS PLUS 2019 Návod na použití (in Czech)

4817-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
7
Když nastanou potíže
Otevřete střední a levou boční
podlahovou desku.
Vyjměte střední příruční
schránku.
Vyjměte zvedák.
Vyjmutí zvedáku
1
2
3

4827-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
Vyjměte střední podlahovou desku a střední příruční schránku.
(S. 481)
Vytáhněte držák nářadí z vozi-
dla a povolte střední upínku, kte-
rá zajišťuje rezervní kolo.
Vyjmutí rezervního kola
1
2
VÝSTRAHA
■Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mezi rezervní kolo
a karoserii vozidla.

4837-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
7
Když nastanou potíže
Zaklínujte kola.
U vozidel s 16palcovými koly
vyjměte ozdobný kryt kola po-
mocí klíče.
Abyste zabránili poškození, překryj-
te špičku klíče hadříkem.
Mírně povolte matice kola (jedna
otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

4847-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
Otáčejte částí zvedáku ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Značky zvedacího místa jsou umís-
těny pod panelem prahů. Označují
polohy zvedacích míst.
Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
4A
5
6

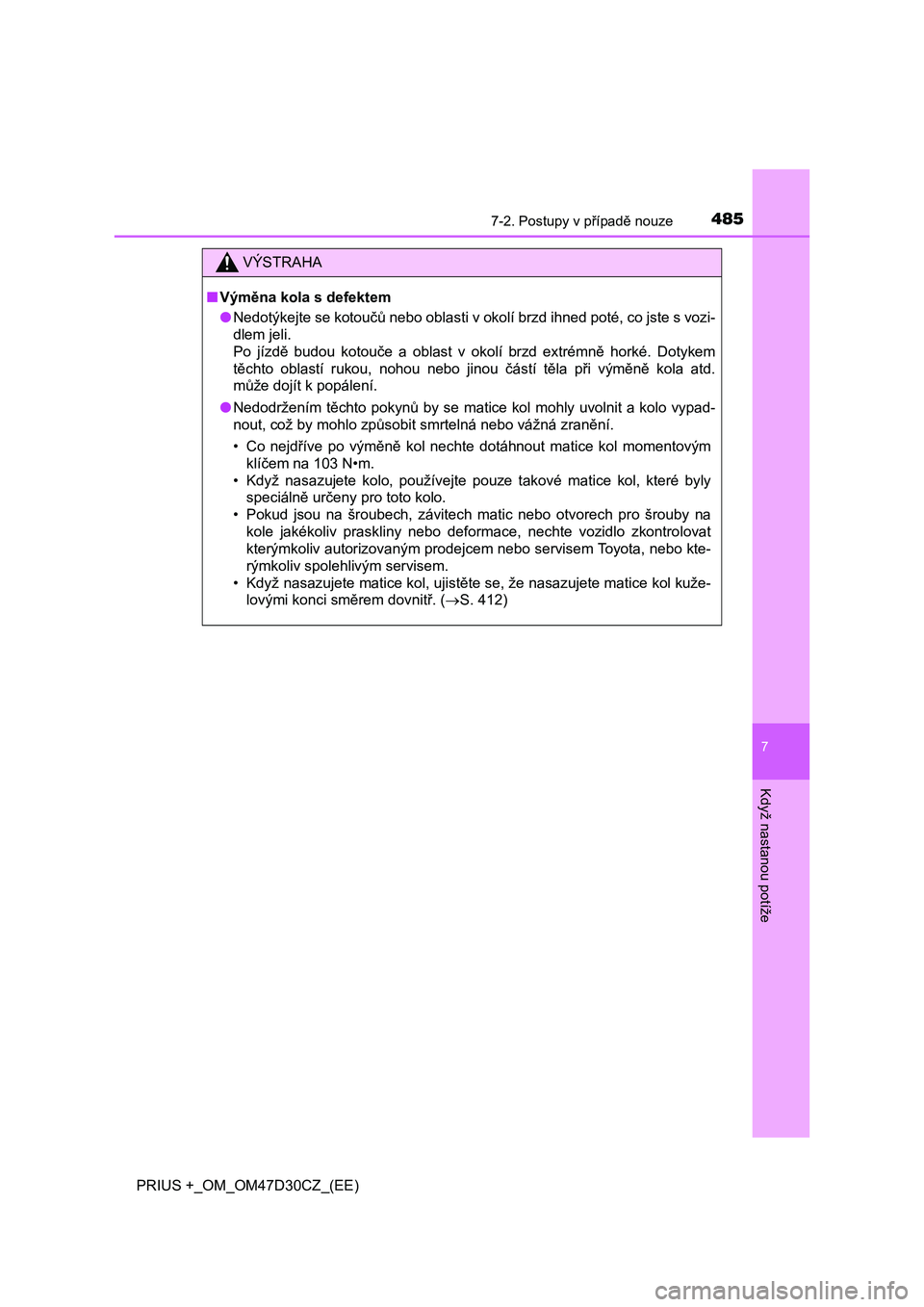

4857-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
7
Když nastanou potíže
VÝSTRAHA
■Výměna kola s defektem
●Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Dotykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně kola atd.
může dojít k popálení.
●Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
<0051005200580057000f00030046005200e500030045005c000300500052004b004f00520003005d00530124005600520045004c0057000300560050005500570048004f005100690003005100480045005200030059006900e5005100690003005d005500
440051010c005100740011[
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentovým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, které byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šrouby na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř. (S. 412)

4867-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola rukou
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
ocelové kolo (včetně kompakt-
ního rezervního kola), dotáhně-
te matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

4877-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
U vozidel s 16palcovými koly na-
saďte zpět ozdobný kryt kola.
*
Nastavte vybrání v ozdobném krytu
kola na ventilek, viz obrázek.
*: Ozdobný kryt nelze nasadit na kom-
paktní rezervní kolo.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

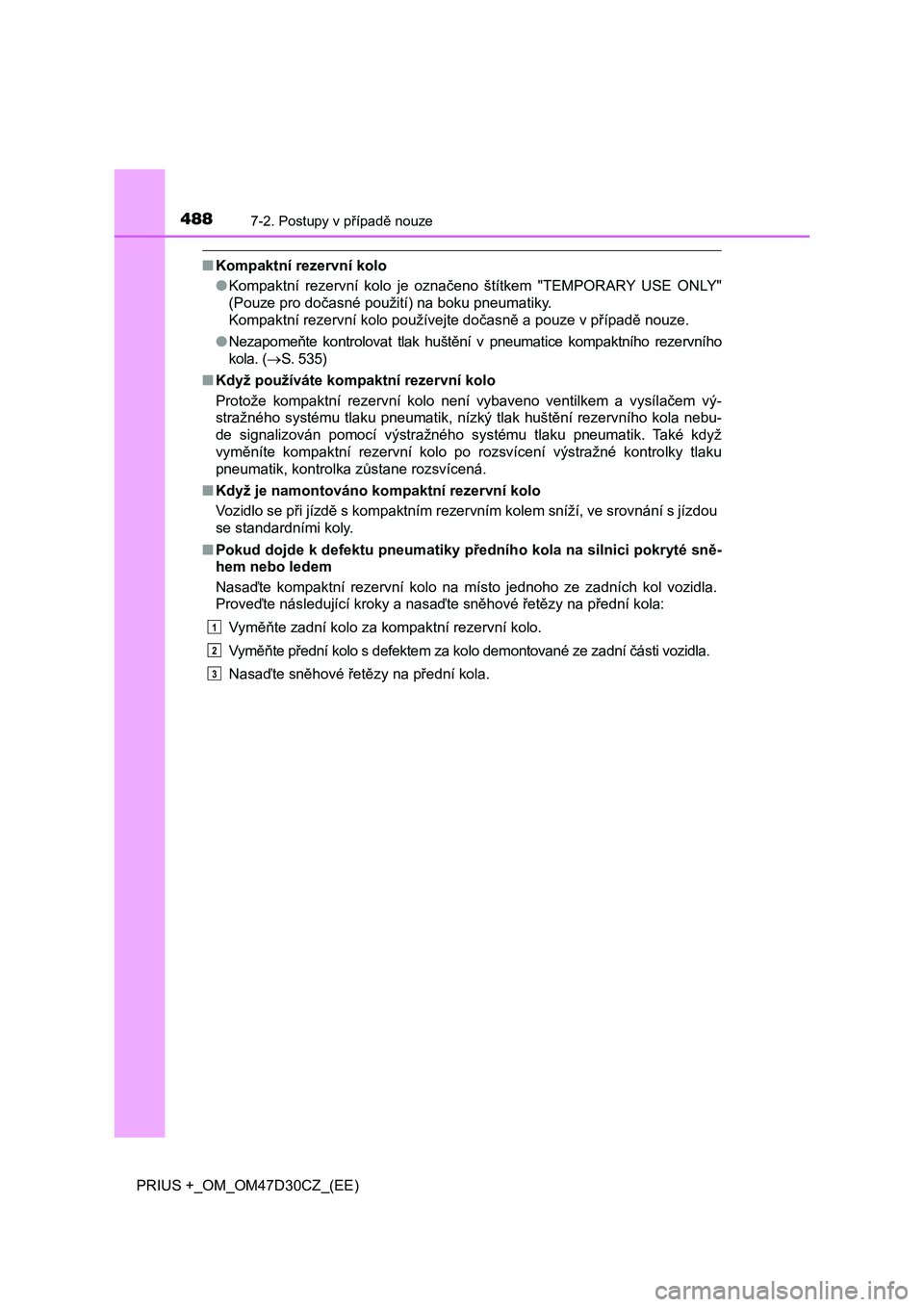

4887-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
■Kompaktní rezervní kolo
●Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě nouze.
●Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervního
kola. (S. 535)
■Když používáte kompaktní rezervní kolo
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysílačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervního kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Také když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontrolky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■Když je namontováno kompaktní rezervní kolo
Vozidlo se při jízdě s kompaktním rezervním kolem sníží, ve srovnání s jízdou
se standardními koly.
■Pokud dojde k defektu pneumatiky předního kola na silnici pokryté sně-
hem nebo ledem
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední kola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní části vozidla.
Nasaďte sněhové řetězy na přední kola.
1
2
3

4897-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
7
Když nastanou potíže
■Certifikace pro zvedák

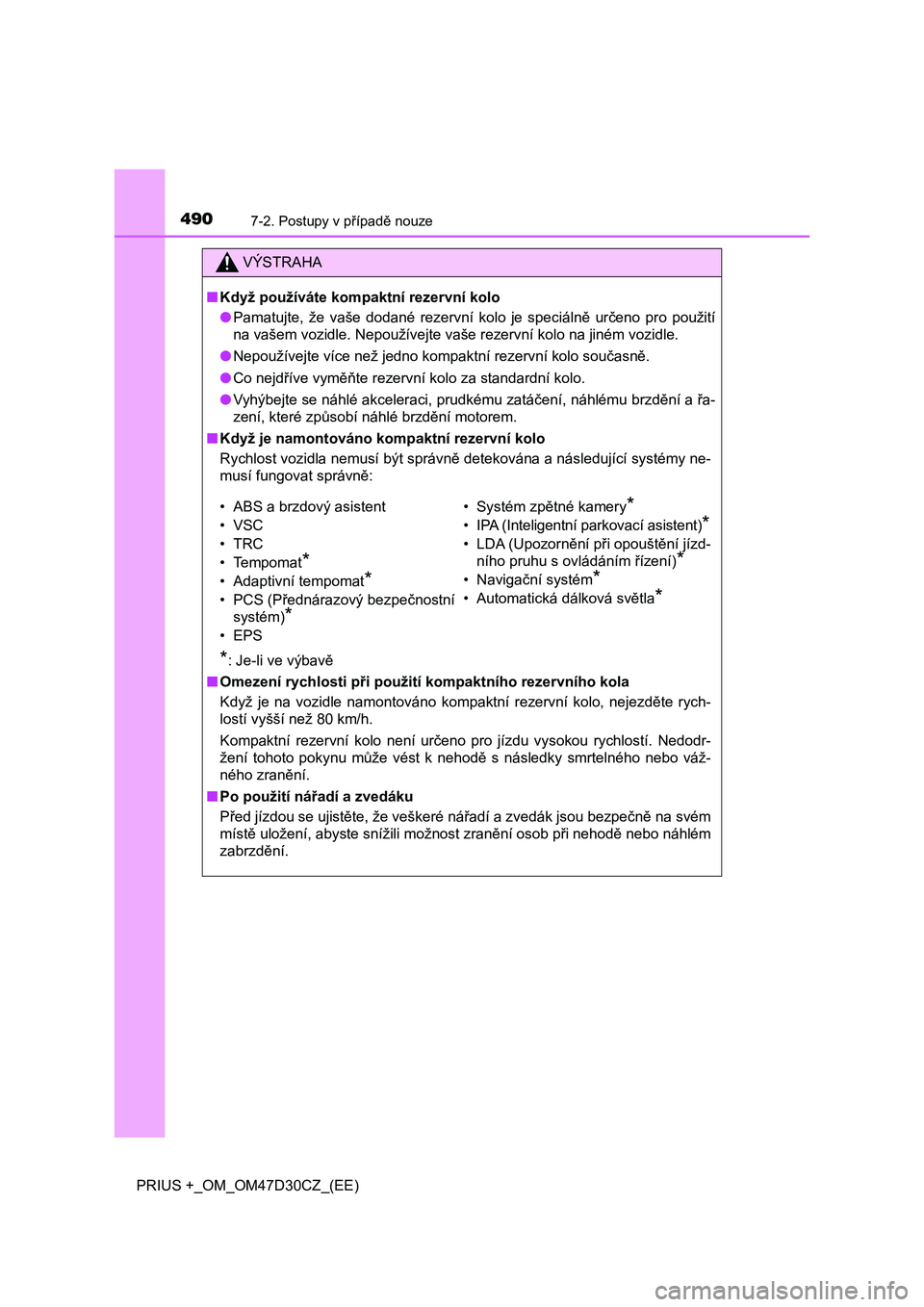

4907-2. Postupy v případě nouze
PRIUS +_OM_OM47D30CZ_(EE)
VÝSTRAHA
■Když používáte kompaktní rezervní kolo
●Pamatujte, že vaše dodané rezervní kolo je speciálně určeno pro použití
<0051004400030059004400e300480050000300590052005d004c0047004f0048001100030031004800530052005800e5007400590048004d0057004800030059004400e30048000300550048005d004800550059005100740003004e0052004f0052000300
5100440003004d004c005100700050000300590052005d004c[dle.
●Nepoužívejte více než jedno kompaktní rezervní kolo současně.
●<00260052000300510048004d0047011c00740059004800030059005c0050010c011600570048000300550048005d004800550059005100740003004e0052004f00520003005d0044000300560057004400510047004400550047005100740003004e005200
4f00520011[
●Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které způsobí náhlé brzdění motorem.
■Když je namontováno kompaktní rezervní kolo
Rychlost vozidla nemusí být správně detekována a následující systémy ne-
musí fungovat správně:
■Omezení rychlosti při použití kompaktního rezervního kola
Když je na vozidle namontováno kompaktní rezervní kolo, nejezděte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není určeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu může vést k nehodě s následky smrtelného nebo váž-
ného zranění.
■Po použití nářadí a zvedáku
Před jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
místě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzdění.
• ABS a brzdový asistent
•VSC
•TRC
• Tempomat
*
• Adaptivní tempomat*
• PCS (Přednárazový bezpečnostní
systém)
*
•EPS
*: Je-li ve výbavě• Systém zpětné kamery
*
• IPA (Inteligentní parkovací asistent)*
• LDA (Upozornění při opouštění jízd-
ního pruhu s ovládáním řízení)
*
• Navigační systém*
• Automatická dálková světla*
