Page 151 of 516

151
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Einstiegsbeleuchtung
Bei geringer Helligkeit wird die
Außenbeleuchtung per Fernbedienung
eingeschaltet, um Ihnen den Zugang zum
Fahrzeug zu erleichtern. Sie wird aktiviert,
wenn der Lichtschalter auf " AUTO" steht und
vom Lichtsensor eine entsprechend geringe
Helligkeit registriert wird.
Einschalten
F Drücken Sie den Knopf mit dem
offenen Vorhängeschlosssymbol auf
der Fernbedienung oder betätigen Sie
bei Ausrüstung mit dem intelligenten
Zugangs- und Startsystem einen der
Vordertürgriffe.
Ausschalten
Die Einstiegsbeleuchtung außen schaltet sich
nach einer bestimmten Zeit, beim Einschalten
der Zündung oder beim Verriegeln des
Fahrzeugs automatisch aus.
Programmieren
Die Aktivierung, die Deaktivierung und
die Dauer der Einstiegsbeleuchtung sind
einstellbar.
Abblend- und Standlicht schalten sich ein;
gleichzeitig wird das Fahrzeug entriegelt. Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"
Einstiegsbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü " Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Einstiegsbeleuchtung ".
Proace_de.indb 15122/07/2016 14:43

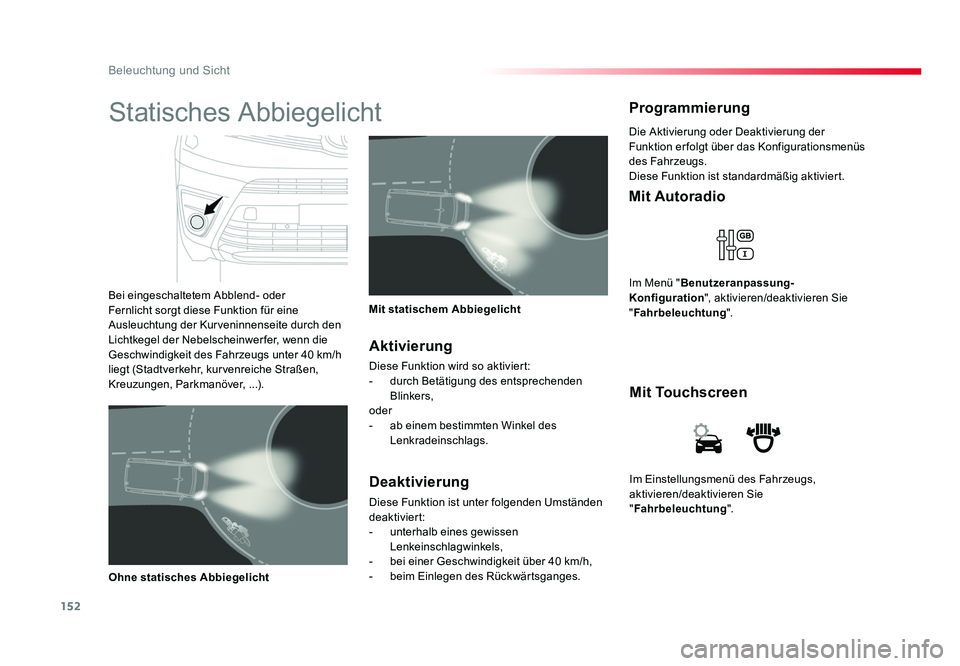

Page 152 of 516

152
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Im Einstellungsmenü des Fahrzeugs,
aktivieren/deaktivieren Sie
"Fahrbeleuchtung ".
Mit Touchscreen
Mit Autoradio
Im Menü "
Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Fahrbeleuchtung ".
Die Aktivierung oder Deaktivierung der
Funktion er folgt über das Konfigurationsmenüs
des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert.
ProgrammierungStatisches Abbiegelicht
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch den
Lichtkegel der Nebelscheinwer fer, wenn die
Geschwindigkeit des Fahrzeugs unter 40 km/h
liegt (Stadtverkehr, kurvenreiche Straßen,
Kreuzungen, Parkmanöver,
...) .Mit statischem Abbiegelicht
Ohne statisches Abbiegelicht
Aktivierung
Diese Funktion wird so aktiviert:
- durch Betätigung des entsprechenden Blinkers,
oder
- ab einem bestimmten Winkel des Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden Umständen
deaktiviert:
- unterhalb eines gewissen Lenkeinschlagwinkels,
- bei einer Geschwindigkeit über 40 km/h,
- beim Einlegen des Rückwärtsganges.
Proace_de.indb 15222/07/2016 14:43

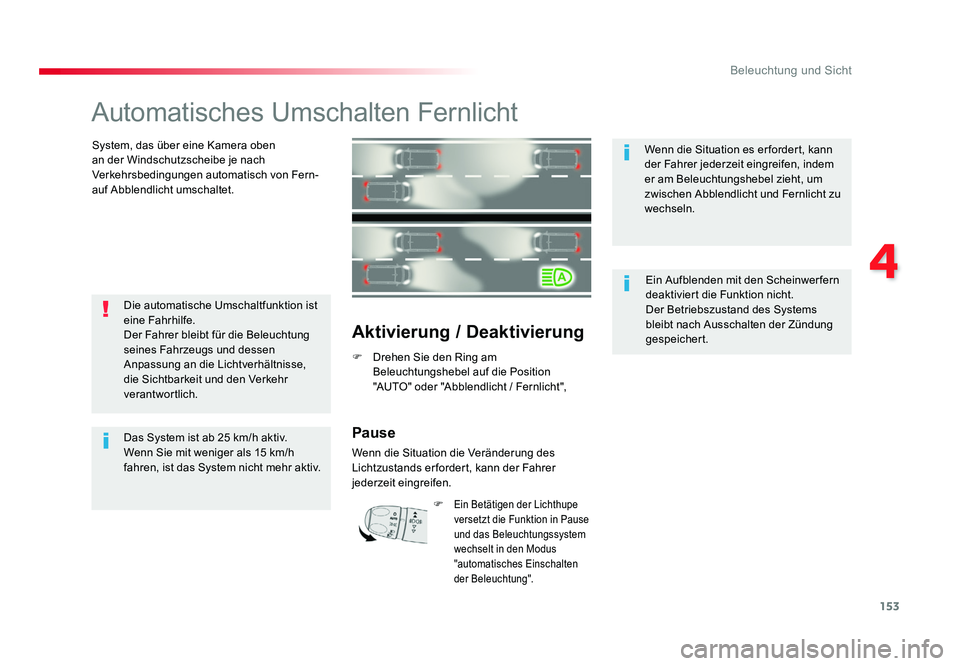

Page 153 of 516

153
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Automatisches Umschalten Fernlicht
System, das über eine Kamera oben
an der Windschutzscheibe je nach
Verkehrsbedingungen automatisch von Fern-
auf Abblendlicht umschaltet.
Aktivierung / Deaktivierung
F Drehen Sie den Ring am
Beleuchtungshebel auf die Position
"AUTO" oder "Abblendlicht / Fernlicht",
Die automatische Umschaltfunktion ist
eine Fahrhilfe.
Der Fahrer bleibt für die Beleuchtung
seines Fahrzeugs und dessen
Anpassung an die Lichtverhältnisse,
die Sichtbarkeit und den Verkehr
verantwortlich.
Das System ist ab 25 km/h aktiv.
Wenn Sie mit weniger als 15 km/h
fahren, ist das System nicht mehr aktiv. Wenn die Situation es er fordert, kann
der Fahrer jederzeit eingreifen, indem
er am Beleuchtungshebel zieht, um
zwischen Abblendlicht und Fernlicht zu
wechseln.
Ein Aufblenden mit den Scheinwer fern
deaktiviert die Funktion nicht.
Der Betriebszustand des Systems
bleibt nach Ausschalten der Zündung
gespeichert.
Pause
Wenn die Situation die Veränderung des
Lichtzustands er fordert, kann der Fahrer
jederzeit eingreifen. F
Ein Betätigen der Lichthupe
versetzt die Funktion in Pause
und das Beleuchtungssystem
wechselt in den Modus
"automatisches Einschalten
der Beleuchtung".
Proace_de.indb 15322/07/2016 14:43

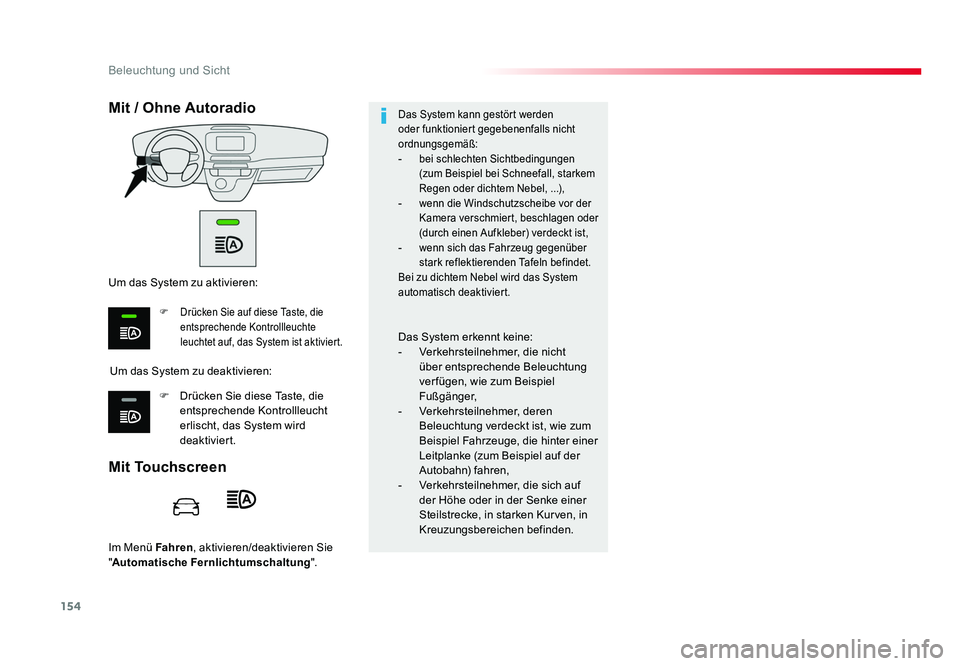

Page 154 of 516

154
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Im Menü Fahren , aktivieren/deaktivieren Sie
" Automatische Fernlichtumschaltung ".
Mit Touchscreen Mit / Ohne Autoradio
Um das System zu deaktivieren:
Um das System zu aktivieren:
F Drücken Sie auf diese Taste, die
entsprechende Kontrollleuchte
leuchtet auf, das System ist aktiviert.
F Drücken Sie diese Taste, die entsprechende Kontrollleucht
erlischt, das System wird
deaktiviert.
Das System kann gestört werden
oder funktioniert gegebenenfalls nicht
ordnungsgemäß:
- bei schlechten Sichtbedingungen
(zum Beispiel bei Schneefall, starkem
Regen oder dichtem Nebel, ...),
- wenn die Windschutzscheibe vor der
Kamera verschmiert, beschlagen oder
(durch einen Aufkleber) verdeckt ist,
- wenn sich das Fahrzeug gegenüber
stark reflektierenden Tafeln befindet.
Bei zu dichtem Nebel wird das System
automatisch deaktiviert.
Das System erkennt keine:
- Verkehrsteilnehmer, die nicht über entsprechende Beleuchtung
ver fügen, wie zum Beispiel
Fußgänger,
- Verkehrsteilnehmer, deren
Beleuchtung verdeckt ist, wie zum
Beispiel Fahrzeuge, die hinter einer
Leitplanke (zum Beispiel auf der
Autobahn) fahren,
- Verkehrsteilnehmer, die sich auf der Höhe oder in der Senke einer
Steilstrecke, in starken Kurven, in
Kreuzungsbereichen befinden.
Proace_de.indb 15422/07/2016 14:43

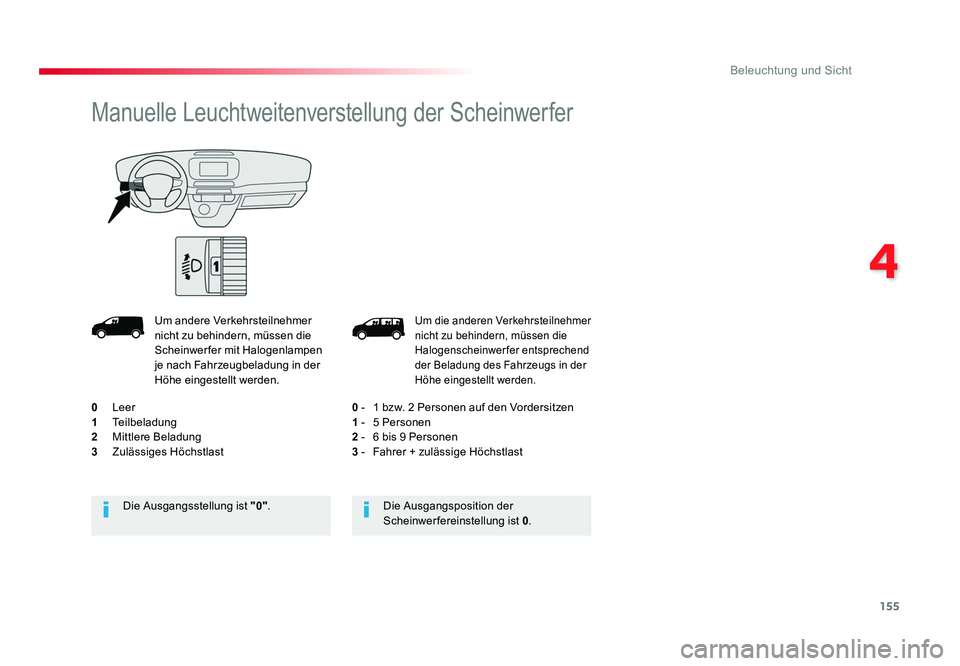

Page 155 of 516

155
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Um die anderen Verkehrsteilnehmer
nicht zu behindern, müssen die
Halogenscheinwerfer entsprechend
der Beladung des Fahrzeugs in der
Höhe eingestellt werden.
0 - 1 bzw. 2 Personen auf den Vordersitzen
1 - 5 Personen
2 - 6 bis 9 Personen
3 - Fahrer + zulässige Höchstlast
Die Ausgangsposition der
Scheinwerfereinstellung ist 0.
Die Ausgangsstellung ist "0"
.
Manuelle Leuchtweitenverstellung der Scheinwerfer
Um andere Verkehrsteilnehmer
nicht zu behindern, müssen die
Scheinwerfer mit Halogenlampen
je nach Fahrzeugbeladung in der
Höhe eingestellt werden.
0 Leer
1 Teilbeladung
2 Mittlere Beladung
3 Zulässiges Höchstlast
Proace_de.indb 15522/07/2016 14:43
Page 156 of 516

156
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016

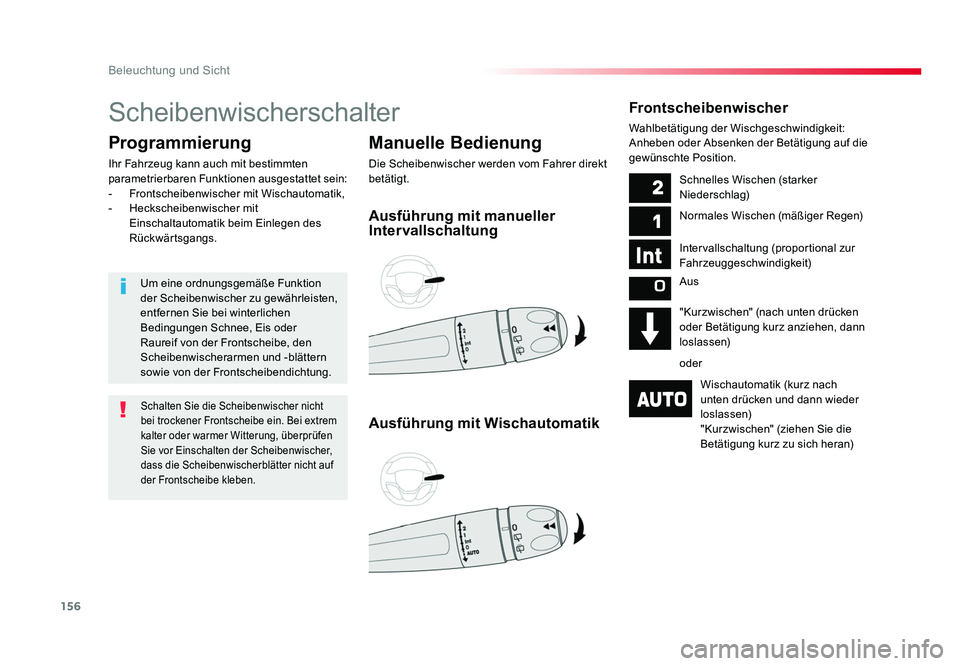

Scheibenwischerschalter
Manuelle Bedienung
Die Scheibenwischer werden vom Fahrer direkt
betätigt.
Programmierung
Ihr Fahrzeug kann auch mit bestimmten
parametrierbaren Funktionen ausgestattet sein:
- Frontscheibenwischer mit Wischautomatik,
- Heckscheibenwischer mit
Einschaltautomatik beim Einlegen des
Rückwärtsgangs.
Frontscheibenwischer
Wahlbetätigung der Wischgeschwindigkeit:
Anheben oder Absenken der Betätigung auf die
gewünschte Position.
Ausführung mit manueller
Intervallschaltung
Ausführung mit Wischautomatik
Schnelles Wischen (starker
Niederschlag)
Normales Wischen (mäßiger Regen)
Intervallschaltung (proportional zur
Fahrzeuggeschwindigkeit)
Aus
"Kurzwischen" (nach unten drücken
oder Betätigung kurz anziehen, dann
loslassen)
oder
Wischautomatik (kurz nach
unten drücken und dann wieder
loslassen)
"Kurzwischen" (ziehen Sie die
Betätigung kurz zu sich heran)
Schalten Sie die Scheibenwischer nicht
bei trockener Frontscheibe ein. Bei extrem
kalter oder warmer Witterung, überprüfen
Sie vor Einschalten der Scheibenwischer,
dass die Scheibenwischerblätter nicht auf
der Frontscheibe kleben.
Um eine ordnungsgemäße Funktion
der Scheibenwischer zu gewährleisten,
entfernen Sie bei winterlichen
Bedingungen Schnee, Eis oder
Raureif von der Frontscheibe, den
Scheibenwischerarmen und -blättern
sowie von der Frontscheibendichtung.
Proace_de.indb 15622/07/2016 14:43

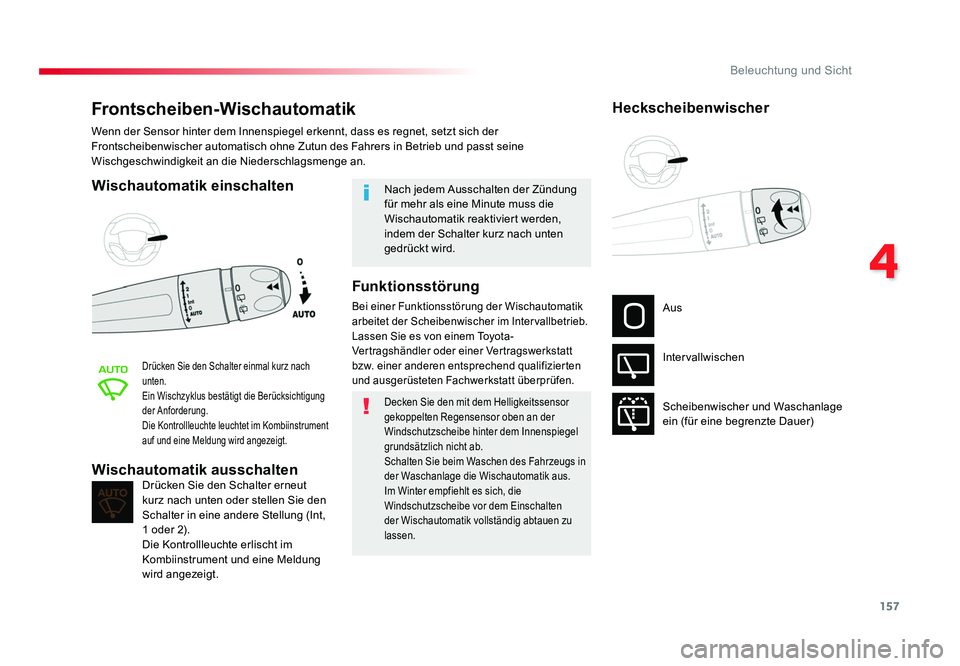

Page 157 of 516

157
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Frontscheiben-Wischautomatik
Wischautomatik einschalten
Drücken Sie den Schalter einmal kurz nach
unten.
Ein Wischzyklus bestätigt die Berücksichtigung
der Anforderung.
Die Kontrollleuchte leuchtet im Kombiinstrument
auf und eine Meldung wird angezeigt.
Drücken Sie den Schalter erneut
kurz nach unten oder stellen Sie den
Schalter in eine andere Stellung (Int,
1 oder 2).
Die Kontrollleuchte erlischt im
Kombiinstrument und eine Meldung
wird angezeigt.Wischautomatik ausschalten
Nach jedem Ausschalten der Zündung
für mehr als eine Minute muss die
Wischautomatik reaktiviert werden,
indem der Schalter kurz nach unten
gedrückt wird.
Wenn der Sensor hinter dem Innenspiegel erkennt, dass es regnet, setzt sich der
Frontscheibenwischer automatisch ohne Zutun des Fahrers in Betrieb und passt seine
Wischgeschwindigkeit an die Niederschlagsmenge an.
Decken Sie den mit dem Helligkeitssensor
gekoppelten Regensensor oben an der
Windschutzscheibe hinter dem Innenspiegel
grundsätzlich nicht ab.
Schalten Sie beim Waschen des Fahrzeugs in
der Waschanlage die Wischautomatik aus.
Im Winter empfiehlt es sich, die
Windschutzscheibe vor dem Einschalten
der Wischautomatik vollständig abtauen zu
lassen.
Funktionsstörung
Bei einer Funktionsstörung der Wischautomatik
arbeitet der Scheibenwischer im Intervallbetrieb.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.Aus
Intervallwischen
Scheibenwischer und Waschanlage
ein (für eine begrenzte Dauer)
Heckscheibenwischer
Proace_de.indb 15722/07/2016 14:43

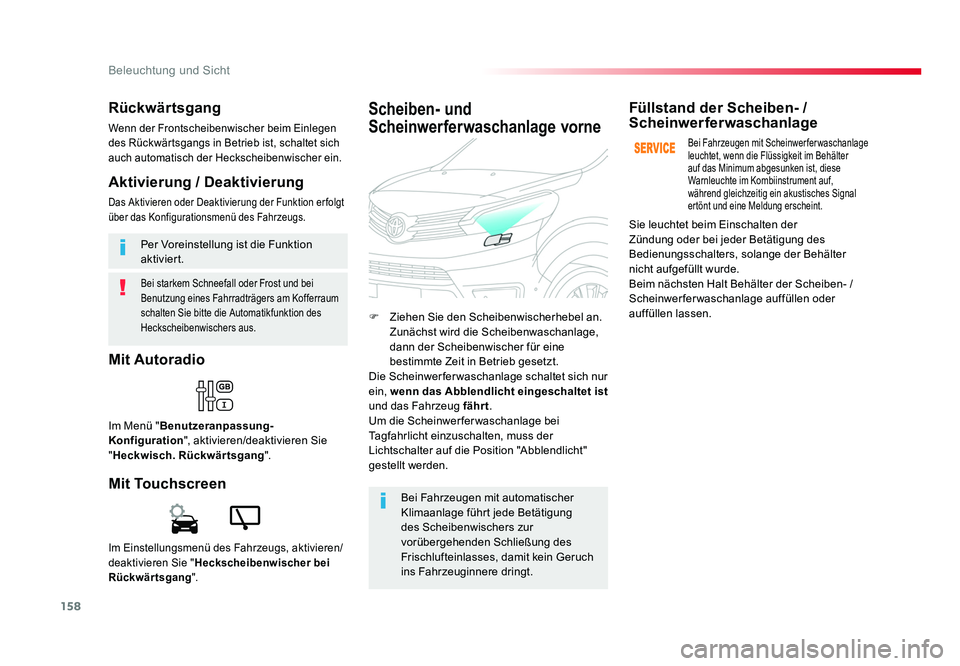

Page 158 of 516

158
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
Bei starkem Schneefall oder Frost und bei
Benutzung eines Fahrradträgers am Kofferraum
schalten Sie bitte die Automatikfunktion des
Heckscheibenwischers aus.
Per Voreinstellung ist die Funktion
aktiviert.
Rückwärtsgang
Wenn der Frontscheibenwischer beim Einlegen
des Rückwärtsgangs in Betrieb ist, schaltet sich
auch automatisch der Heckscheibenwischer ein.
Im Einstellungsmenü des Fahrzeugs, aktivieren/
deaktivieren Sie " Heckscheibenwischer bei
Rückwärtsgang ".
Mit Autoradio
Im Menü "Benutzeranpassung-
Konfiguration ", aktivieren/deaktivieren Sie
" Heckwisch. Rückwärtsgang ".
Mit Touchscreen Aktivierung / Deaktivierung
Das Aktivieren oder Deaktivierung der Funktion er folgt
über das Konfigurationsmenü des Fahrzeugs.
F Ziehen Sie den Scheibenwischerhebel an.
Zunächst wird die Scheibenwaschanlage,
dann der Scheibenwischer für eine
bestimmte Zeit in Betrieb gesetzt.
Die Scheinwer fer waschanlage schaltet sich nur
ein, wenn das Abblendlicht eingeschaltet ist
und das Fahrzeug fährt.
Um die Scheinwer fer waschanlage bei
Tagfahrlicht einzuschalten, muss der
Lichtschalter auf die Position "Abblendlicht"
gestellt werden.
Scheiben- und
Scheinwerferwaschanlage vorne
Bei Fahrzeugen mit automatischer
Klimaanlage führt jede Betätigung
des Scheibenwischers zur
vorübergehenden Schließung des
Frischlufteinlasses, damit kein Geruch
ins Fahrzeuginnere dringt.
Füllstand der Scheiben- /
Scheinwerferwaschanlage
Bei Fahrzeugen mit Scheinwerferwaschanlage
leuchtet, wenn die Flüssigkeit im Behälter
auf das Minimum abgesunken ist, diese
Warnleuchte im Kombiinstrument auf,
während gleichzeitig ein akustisches Signal
ertönt und eine Meldung erscheint.
Sie leuchtet beim Einschalten der
Zündung oder bei jeder Betätigung des
Bedienungsschalters, solange der Behälter
nicht aufgefüllt wurde.
Beim nächsten Halt Behälter der Scheiben- /
Scheinwerferwaschanlage auffüllen oder
auffüllen lassen.
Proace_de.indb 15822/07/2016 14:43
Page 159 of 516

159
4
Beleuchtung und Sicht
Jumpy _de_Chap04_eclairage-et-visibilite_ed01-2016
* Je nach Vertriebsland

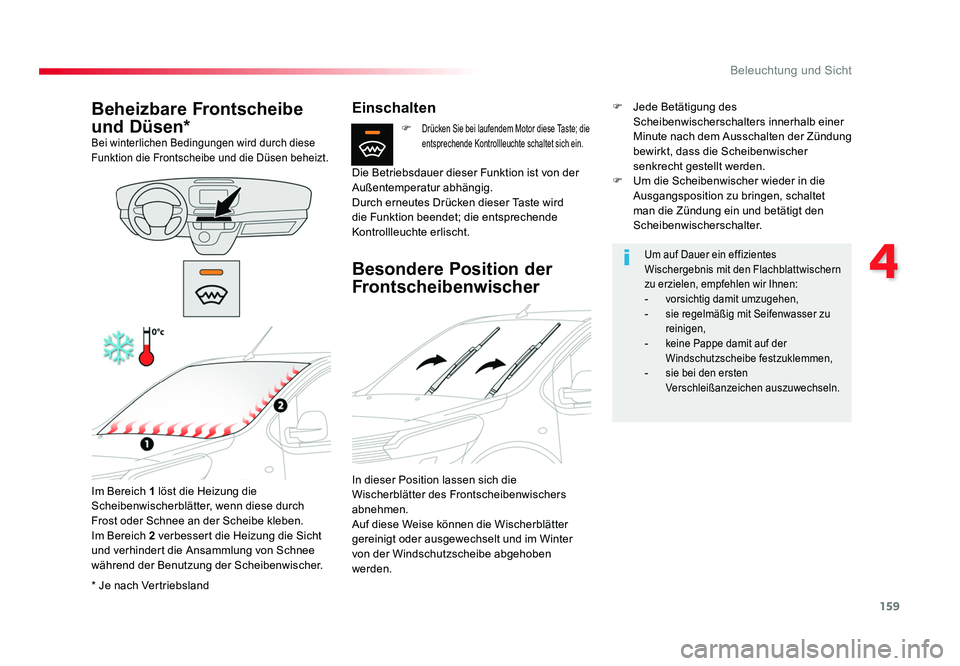

Beheizbare Frontscheibe
und Düsen*
Bei winterlichen Bedingungen wird durch diese
Funktion die Frontscheibe und die Düsen beheizt.
Im Bereich 1 löst die Heizung die
Scheibenwischerblätter, wenn diese durch
Frost oder Schnee an der Scheibe kleben.
Im Bereich 2 verbessert die Heizung die Sicht
und verhindert die Ansammlung von Schnee
während der Benutzung der Scheibenwischer.
Einschalten
F Drücken Sie bei laufendem Motor diese Taste; die
entsprechende Kontrollleuchte schaltet sich ein.
Die Betriebsdauer dieser Funktion ist von der
Außentemperatur abhängig.
Durch erneutes Drücken dieser Taste wird
die Funktion beendet; die entsprechende
Kontrollleuchte erlischt.
Besondere Position der
Frontscheibenwischer
In dieser Position lassen sich die
Wischerblätter des Frontscheibenwischers
abnehmen.
Auf diese Weise können die Wischerblätter
gereinigt oder ausgewechselt und im Winter
von der Windschutzscheibe abgehoben
werden.
Um auf Dauer ein effizientes
Wischergebnis mit den Flachblattwischern
zu erzielen, empfehlen wir Ihnen:
- vorsichtig damit umzugehen,- sie regelmäßig mit Seifenwasser zu
reinigen,
- keine Pappe damit auf der
Windschutzscheibe festzuklemmen,
- sie bei den ersten
Verschleißanzeichen auszuwechseln.
F Jede Betätigung des Scheibenwischerschalters innerhalb einer
Minute nach dem Ausschalten der Zündung
bewirkt, dass die Scheibenwischer
senkrecht gestellt werden.
F Um die Scheibenwischer wieder in die Ausgangsposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter.
Proace_de.indb 15922/07/2016 14:43
Page 160 of 516

160

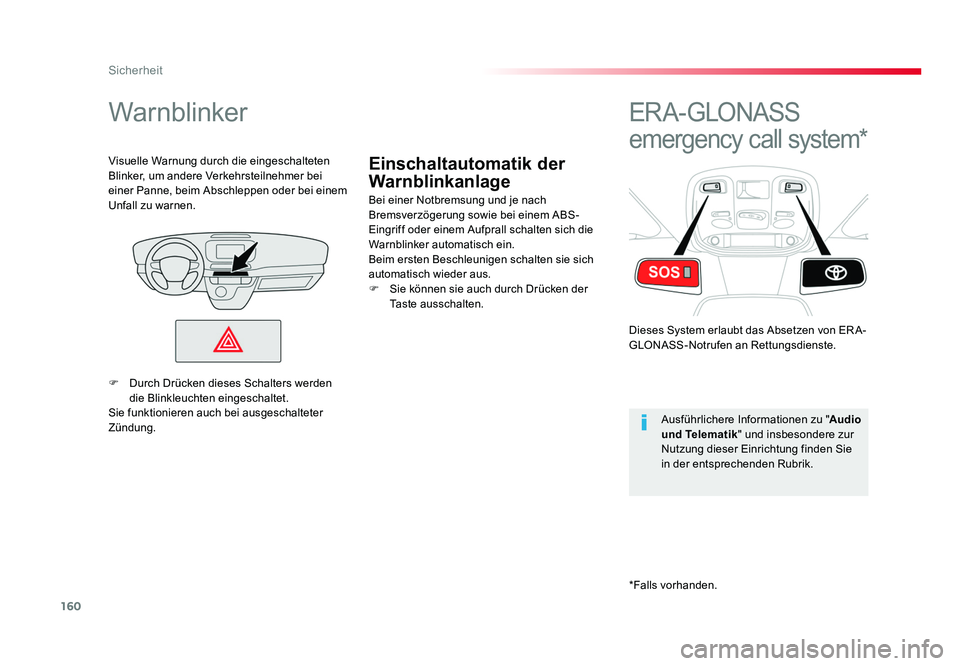

Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Einschaltautomatik der
Warnblinkanlage
Warnblinker
Bei einer Notbremsung und je nach
Bremsverzögerung sowie bei einem ABS-
Eingriff oder einem Aufprall schalten sich die
Warnblinker automatisch ein.
Beim ersten Beschleunigen schalten sie sich
automatisch wieder aus.
F Sie können sie auch durch Drücken der Taste ausschalten.
Visuelle Warnung durch die eingeschalteten
Blinker, um andere Verkehrsteilnehmer bei
einer Panne, beim Abschleppen oder bei einem
Unfall zu warnen.
ERA-GLONASS
emergency call system*
Dieses System erlaubt das Absetzen von ER A-
GLONASS-Notrufen an Rettungsdienste.
Ausführlichere Informationen zu " Audio
und Telematik " und insbesondere zur
Nutzung dieser Einrichtung finden Sie
in der entsprechenden Rubrik.
F Durch Drücken dieses Schalters werden
die Blinkleuchten eingeschaltet.
Sie funktionieren auch bei ausgeschalteter
Zündung.
*Falls vorhanden.
Proace_de.indb 16022/07/2016 14:43
