TOYOTA PROACE 2016 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2016, Model line: PROACE, Model: TOYOTA PROACE 2016Pages: 516, PDF-Größe: 21.76 MB

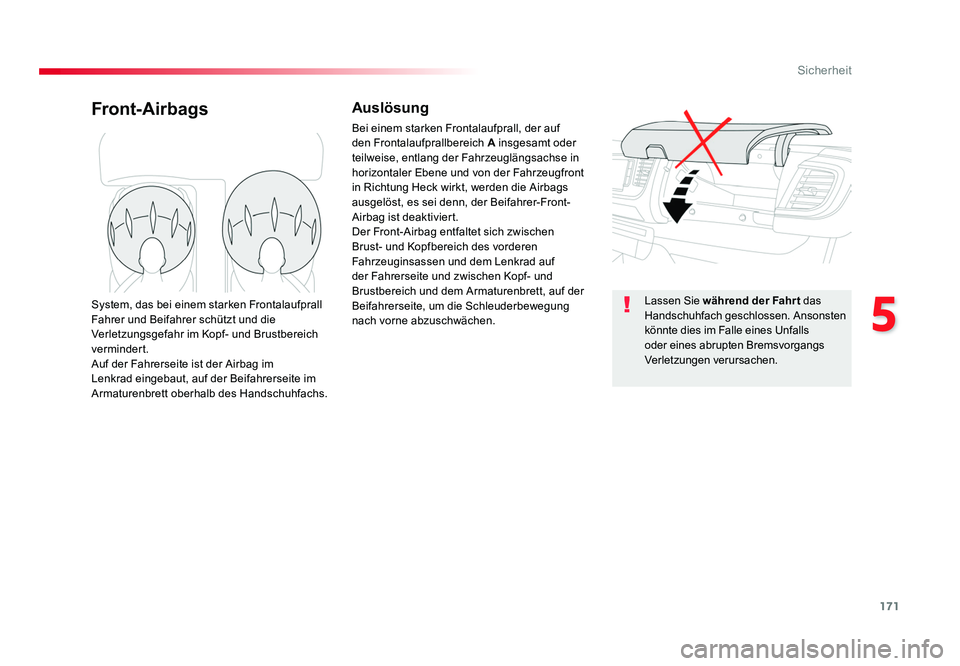

Page 171 of 516

171
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Front-AirbagsAuslösung
Bei einem starken Frontalaufprall, der auf
den Frontalaufprallbereich A insgesamt oder
teilweise, entlang der Fahrzeuglängsachse in
horizontaler Ebene und von der Fahrzeugfront
in Richtung Heck wirkt, werden die Airbags
ausgelöst, es sei denn, der Beifahrer-Front-
Airbag ist deaktiviert.
Der Front-Airbag entfaltet sich zwischen
Brust- und Kopfbereich des vorderen
Fahrzeuginsassen und dem Lenkrad auf
der Fahrerseite und zwischen Kopf- und
Brustbereich und dem Armaturenbrett, auf der
Beifahrerseite, um die Schleuderbewegung
nach vorne abzuschwächen.
System, das bei einem starken Frontalaufprall
Fahrer und Beifahrer schützt und die
Verletzungsgefahr im Kopf- und Brustbereich
vermindert.
Auf der Fahrerseite ist der Airbag im
Lenkrad eingebaut, auf der Beifahrerseite im
Armaturenbrett oberhalb des Handschuhfachs. Lassen Sie während der Fahrt
das
Handschuhfach geschlossen. Ansonsten
könnte dies im Falle eines Unfalls
oder eines abrupten Bremsvorgangs
Verletzungen verursachen.
Proace_de.indb 17122/07/2016 14:43

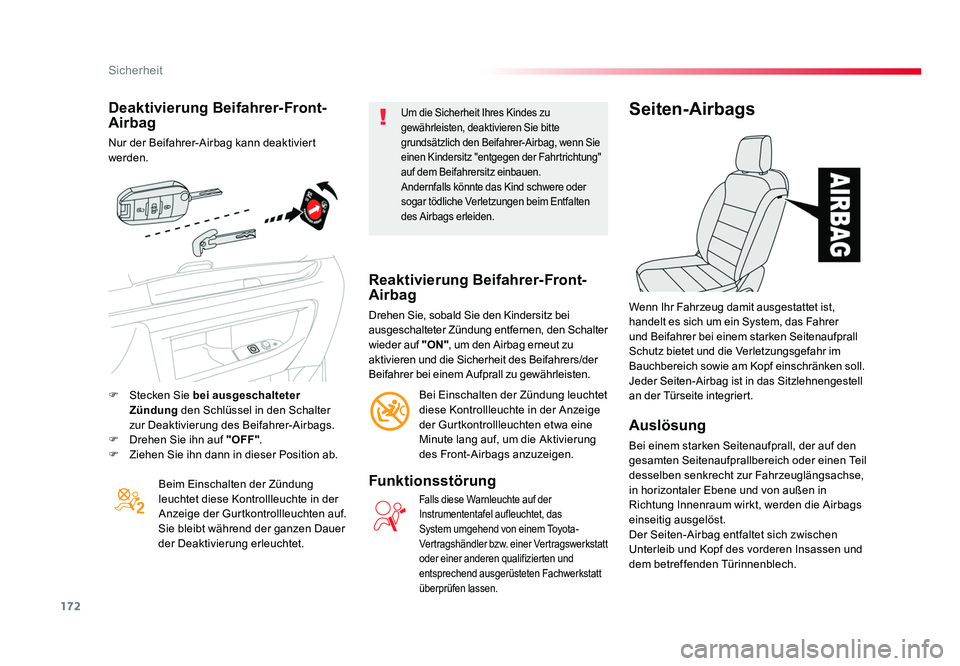

Page 172 of 516

172
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Deaktivierung Beifahrer-Front-
Airbag
Nur der Beifahrer-Airbag kann deaktiviert
werden.Beim Einschalten der Zündung
leuchtet diese Kontrollleuchte in der
Anzeige der Gurtkontrollleuchten auf.
Sie bleibt während der ganzen Dauer
der Deaktivierung erleuchtet.
Um die Sicherheit Ihres Kindes zu
gewährleisten, deaktivieren Sie bitte
grundsätzlich den Beifahrer-Airbag, wenn Sie
einen Kindersitz "entgegen der Fahrtrichtung"
auf dem Beifahrersitz einbauen.
Andernfalls könnte das Kind schwere oder
sogar tödliche Verletzungen beim Entfalten
des Airbags erleiden.
Reaktivierung Beifahrer-Front-
Airbag
Drehen Sie, sobald Sie den Kindersitz bei
ausgeschalteter Zündung entfernen, den Schalter
wieder auf "ON", um den Airbag erneut zu
aktivieren und die Sicherheit des Beifahrers/der
Beifahrer bei einem Aufprall zu gewährleisten.
Bei Einschalten der Zündung leuchtet
diese Kontrollleuchte in der Anzeige
der Gurtkontrollleuchten etwa eine
Minute lang auf, um die Aktivierung
des Front-Airbags anzuzeigen.
Funktionsstörung
Falls diese Warnleuchte auf der
Instrumententafel aufleuchtet, das
System umgehend von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
überprüfen lassen.
Seiten-Airbags
Auslösung
Bei einem starken Seitenaufprall, der auf den
gesamten Seitenaufprallbereich oder einen Teil
desselben senkrecht zur Fahrzeuglängsachse,
in horizontaler Ebene und von außen in
Richtung Innenraum wirkt, werden die Airbags
einseitig ausgelöst.
Der Seiten-Airbag entfaltet sich zwischen
Unterleib und Kopf des vorderen Insassen und
dem betreffenden Türinnenblech. Wenn Ihr Fahrzeug damit ausgestattet ist,
handelt es sich um ein System, das Fahrer
und Beifahrer bei einem starken Seitenaufprall
Schutz bietet und die Verletzungsgefahr im
Bauchbereich sowie am Kopf einschränken soll.
Jeder Seiten-Airbag ist in das Sitzlehnengestell
an der Türseite integriert.
F Stecken Sie bei ausgeschalteter
Zündung den Schlüssel in den Schalter
zur Deaktivierung des Beifahrer-Airbags.
F Drehen Sie ihn auf "OFF".
F Ziehen Sie ihn dann in dieser Position ab.
Proace_de.indb 17222/07/2016 14:43

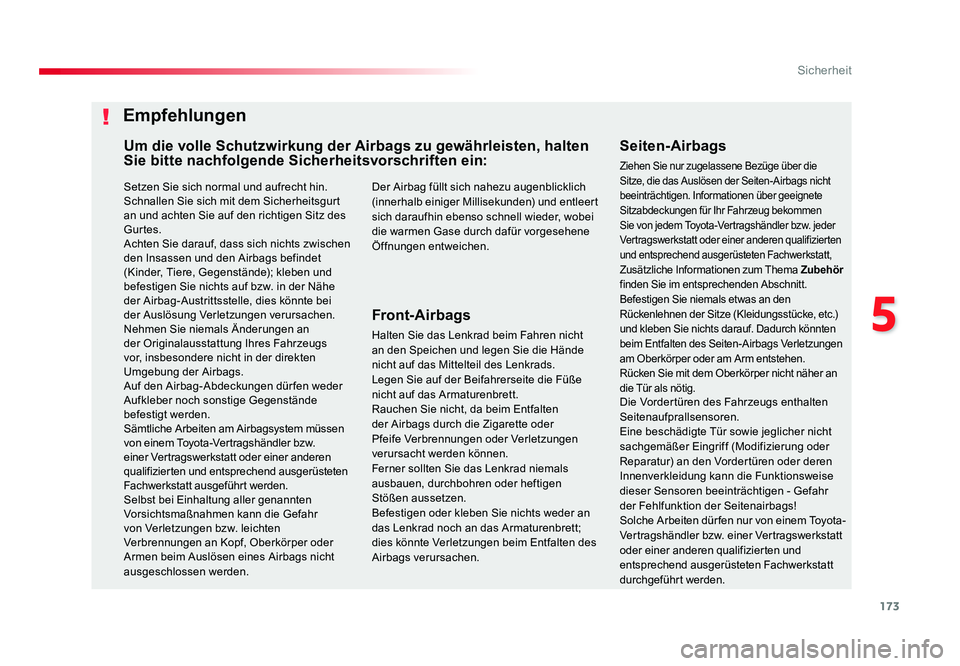

Page 173 of 516

173
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Setzen Sie sich normal und aufrecht hin.
Schnallen Sie sich mit dem Sicherheitsgurt
an und achten Sie auf den richtigen Sitz des
Gurtes.
Achten Sie darauf, dass sich nichts zwischen
den Insassen und den Airbags befindet
(Kinder, Tiere, Gegenstände); kleben und
befestigen Sie nichts auf bzw. in der Nähe
der Airbag-Austrittsstelle, dies könnte bei
der Auslösung Verletzungen verursachen.
Nehmen Sie niemals Änderungen an
der Originalausstattung Ihres Fahrzeugs
vor, insbesondere nicht in der direkten
Umgebung der Airbags.
Auf den Airbag-Abdeckungen dür fen weder
Aufkleber noch sonstige Gegenstände
befestigt werden.
Sämtliche Arbeiten am Airbagsystem müssen
von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt ausgeführt werden.
Selbst bei Einhaltung aller genannten
Vorsichtsmaßnahmen kann die Gefahr
von Verletzungen bzw. leichten
Verbrennungen an Kopf, Oberkörper oder
Armen beim Auslösen eines Airbags nicht
ausgeschlossen werden.
Seiten-Airbags
Ziehen Sie nur zugelassene Bezüge über die
Sitze, die das Auslösen der Seiten-Airbags nicht
beeinträchtigen. Informationen über geeignete
Sitzabdeckungen für Ihr Fahrzeug bekommen
Sie von jedem Toyota-Vertragshändler bzw. jeder
Vertragswerkstatt oder einer anderen qualifizierten
und entsprechend ausgerüsteten Fachwerkstatt,
Zusätzliche Informationen zum Thema Zubehör
finden Sie im entsprechenden Abschnitt.
Befestigen Sie niemals etwas an den
Rückenlehnen der Sitze (Kleidungsstücke, etc.)
und kleben Sie nichts darauf. Dadurch könnten
beim Entfalten des Seiten-Airbags Verletzungen
am Oberkörper oder am Arm entstehen.
Rücken Sie mit dem Oberkörper nicht näher an
die Tür als nötig.
Der Airbag füllt sich nahezu augenblicklich
(innerhalb einiger Millisekunden) und entleert
sich daraufhin ebenso schnell wieder, wobei
die warmen Gase durch dafür vorgesehene
Öffnungen entweichen.
Front-Airbags
Halten Sie das Lenkrad beim Fahren nicht
an den Speichen und legen Sie die Hände
nicht auf das Mittelteil des Lenkrads.
Legen Sie auf der Beifahrerseite die Füße
nicht auf das Armaturenbrett.
Rauchen Sie nicht, da beim Entfalten
der Airbags durch die Zigarette oder
Pfeife Verbrennungen oder Verletzungen
verursacht werden können.
Ferner sollten Sie das Lenkrad niemals
ausbauen, durchbohren oder heftigen
Stößen aussetzen.
Befestigen oder kleben Sie nichts weder an
das Lenkrad noch an das Armaturenbrett;
dies könnte Verletzungen beim Entfalten des
Airbags verursachen.
Empfehlungen
Um die volle Schutzwirkung der Airbags zu gewährleisten, halten
Sie bitte nachfolgende Sicherheitsvorschriften ein:
Die Vordertüren des Fahrzeugs enthalten
Seitenaufprallsensoren.
Eine beschädigte Tür sowie jeglicher nicht
sachgemäßer Eingriff (Modifizierung oder
Reparatur) an den Vordertüren oder deren
Innenverkleidung kann die Funktionsweise
dieser Sensoren beeinträchtigen - Gefahr
der Fehlfunktion der Seitenairbags!
Solche Arbeiten dür fen nur von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
durchgeführt werden.
Proace_de.indb 17322/07/2016 14:43

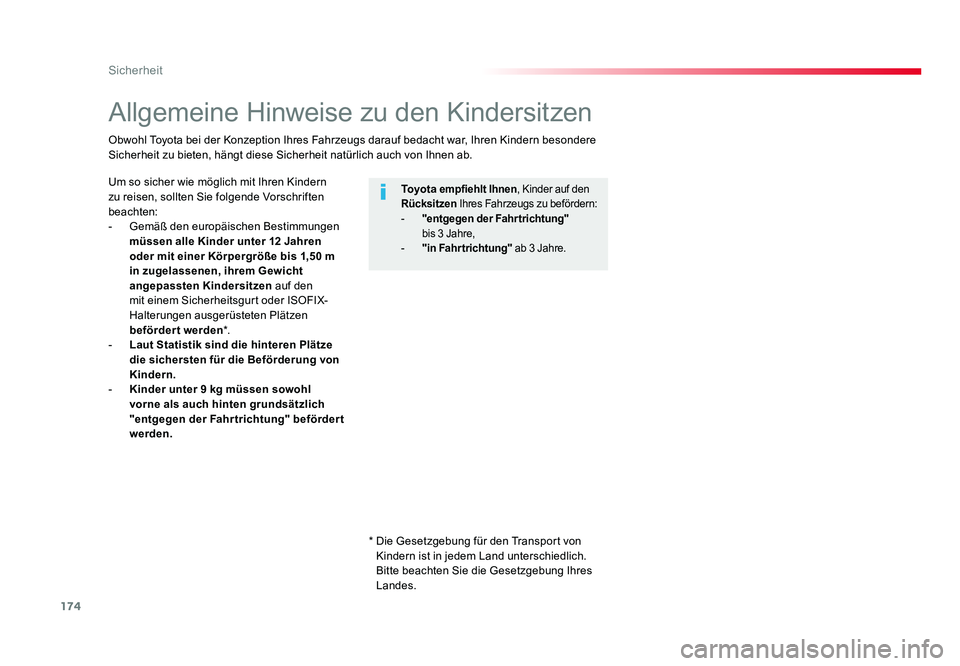

Page 174 of 516

174
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Allgemeine Hinweise zu den Kindersitzen
Um so sicher wie möglich mit Ihren Kindern
zu reisen, sollten Sie folgende Vorschriften
beachten:
- Gemäß den europäischen Bestimmungen müssen alle Kinder unter 12 Jahren
oder mit einer Körpergröße bis 1,50 m
in zugelassenen, ihrem Gewicht
angepassten Kindersitzen auf den
mit einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden *.
- Laut Statistik sind die hinteren Plätze
die sichersten für die Beförderung von
Kindern.
- Kinder unter 9 kg müssen sowohl
vorne als auch hinten grundsätzlich
"entgegen der Fahrtrichtung" befördert
werden. To y o t a empfiehlt Ihnen
, Kinder auf den
Rücksitzen Ihres Fahrzeugs zu befördern:
- "entgegen der Fahrtrichtung"
bis 3 Jahre,
- "in Fahrtrichtung" ab 3 Jahre.
Obwohl Toyota bei der Konzeption Ihres Fahrzeugs darauf bedacht war, Ihren Kindern besondere
Sicherheit zu bieten, hängt diese Sicherheit natürlich auch von Ihnen ab.
* Die Gesetzgebung für den Transport von Kindern ist in jedem Land unterschiedlich.
Bitte beachten Sie die Gesetzgebung Ihres
Landes.
Proace_de.indb 17422/07/2016 14:43

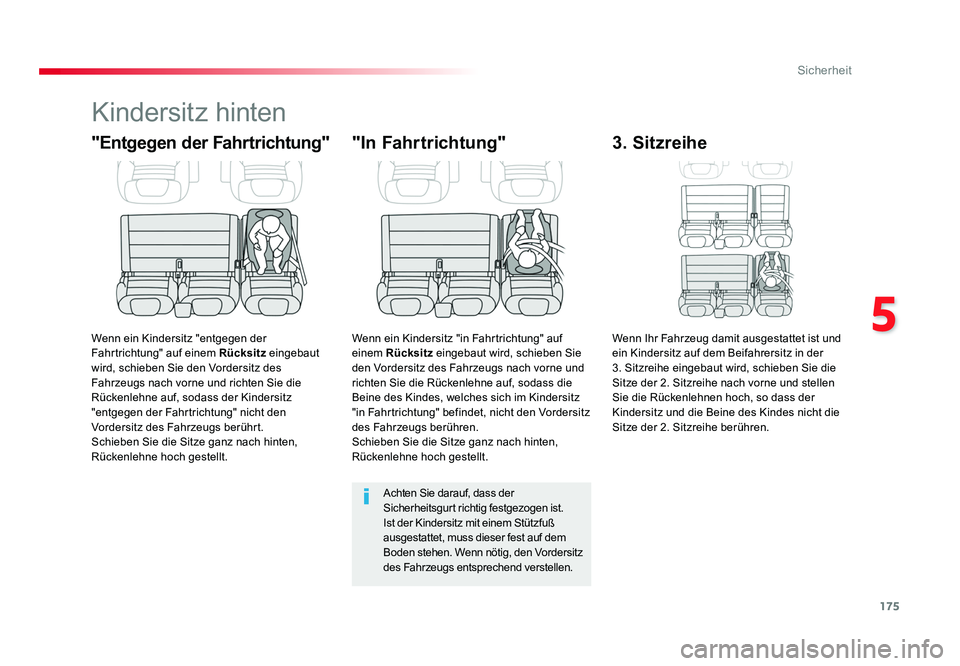

Page 175 of 516

175
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Kindersitz hinten
"Entgegen der Fahrtrichtung"
Wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf einem Rücksitz eingebaut
wird, schieben Sie den Vordersitz des
Fahrzeugs nach vorne und richten Sie die
Rückenlehne auf, sodass der Kindersitz
"entgegen der Fahrtrichtung" nicht den
Vordersitz des Fahrzeugs berührt.
Schieben Sie die Sitze ganz nach hinten,
Rückenlehne hoch gestellt.
"In Fahrtrichtung"
Wenn ein Kindersitz "in Fahrtrichtung" auf
einem Rücksitz eingebaut wird, schieben Sie
den Vordersitz des Fahrzeugs nach vorne und
richten Sie die Rückenlehne auf, sodass die
Beine des Kindes, welches sich im Kindersitz
"in Fahrtrichtung" befindet, nicht den Vordersitz
des Fahrzeugs berühren.
Schieben Sie die Sitze ganz nach hinten,
Rückenlehne hoch gestellt.
Achten Sie darauf, dass der
Sicherheitsgurt richtig festgezogen ist.
Ist der Kindersitz mit einem Stützfuß
ausgestattet, muss dieser fest auf dem
Boden stehen. Wenn nötig, den Vordersitz
des Fahrzeugs entsprechend verstellen.
3. Sitzreihe
Wenn Ihr Fahrzeug damit ausgestattet ist und
ein Kindersitz auf dem Beifahrersitz in der
3. Sitzreihe eingebaut wird, schieben Sie die
Sitze der 2. Sitzreihe nach vorne und stellen
Sie die Rückenlehnen hoch, so dass der
Kindersitz und die Beine des Kindes nicht die
Sitze der 2. Sitzreihe berühren.
Proace_de.indb 17522/07/2016 14:44
Page 176 of 516

176
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Beifahrersitz in der höchsten Position und
ganz nach hinten geschoben.
"Entgegen der Fahrtrichtung"
Kindersitz vorne*
"In Fahrtrichtung"
Stellen Sie sicher, dass der
Sicherheitsgurt richtig gespannt ist.
Achten Sie bei Kindersitzen mit
Stützfuß darauf, dass dieser stabilen
Kontakt mit dem Boden hat. Stellen Sie
gegebenenfalls den Beifahrersitz neu ein.
Wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem
Beifahrersitz vorne
eingebaut wird, muss der Sitz des Fahrzeugs
ganz nach hinten, in höchster Position und mit
gerader Rückenlehne eingestellt werden.
Der Beifahrer-Front-Airbag muss unbedingt
deaktiviert werden. Andernfalls kann das Kind
beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden. Wenn ein Kindersitz "in Fahrtrichtung" auf dem
Beifahrersitz vorne
installiert wird, schieben
Sie den Fahrzeugsitz in höchster Position ganz
nach hinten, stellen Sie die Lehne senkrecht
und lassen Sie den Beifahrer-Front-Airbag
aktiviert.
* Erkundigen Sie sich nach der in Ihrem Land geltenden Gesetzgebung, bevor Sie auf
diesem Platz einen Kindersitz installieren.
Proace_de.indb 17622/07/2016 14:44

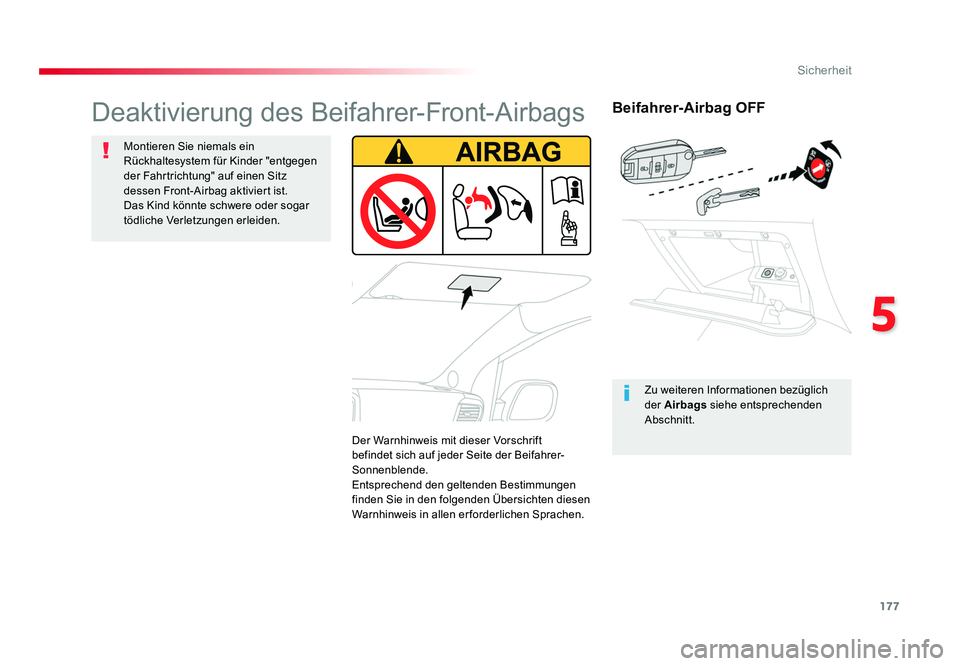

Page 177 of 516

177
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Beifahrer-Airbag OFF
Zu weiteren Informationen bezüglich
der Airbags siehe entsprechenden
Abschnitt.
Deaktivierung des Beifahrer-Front-Airbags
Montieren Sie niemals ein
Rückhaltesystem für Kinder "entgegen
der Fahrtrichtung" auf einen Sitz
dessen Front-Airbag aktiviert ist.
Das Kind könnte schwere oder sogar
tödliche Verletzungen erleiden.
Der Warnhinweis mit dieser Vorschrift
befindet sich auf jeder Seite der Beifahrer-
Sonnenblende.
Entsprechend den geltenden Bestimmungen
finden Sie in den folgenden Übersichten diesen
Warnhinweis in allen er forderlichen Sprachen.
Proace_de.indb 17722/07/2016 14:44
Page 178 of 516

178
AR
BG
НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦ А. Това може да причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CSNIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DABrug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT
K VÆSTET eller DR ÆBT.
DEMontieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der
Fahr trichtung, das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
ELΜη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
ENNEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ESNO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un
AIRBAG frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ETÄrge MITTE KUNAGI paigaldage “seljaga sõidusuunas“ lapseistet juhi kõr valistmele, mille ESITURVAPADI on AKTIVEERITUD.
Tur vapadja avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FIÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FRNE JAMAIS installer de système de retenue pour enfants faisant face vers l’arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ.
Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GR AVEMENT
HRNIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HUSOHA ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
gyermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
ITNON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LTNIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016Proace_de.indb 17822/07/2016 14:44
Page 179 of 516

179
5
LVNEK AD NEuzstādiet uz aizmuguri vērstu bērnu sēdeklīti priekšējā pasažiera sēdvietā, kurā ir AKTIVIZĒTS priekšējais DROŠĪBAS GAISA
S P I LV E N S .
Tas var izraisīt BĒRNA NĀVI vai radīt NOPIETNUS IEVAINOJUMUS.
MTQatt m’ghandek thalli tifel/tifla marbut f’siggu dahru lejn l-Airbag attiva, ghaliex tista’ tikkawza korriment serju jew anke mewt lit-tifel/tifla
NLPlaats NOOIT een kinderzitje met de rug in de rijrichting op een zitplaats waar van de AIRBAG is INGESCHAKELD. Bij het afgaan van de
airbag kan het KIND LEVENSGEVA ARLIJK GEWOND R AKEN
NOInstaller ALDRI et barnesete med ryggen mot kjøreretningen i et sete som er beskyttet med en frontal AKTIVERT KOLLISJONSPUTE,
BARNET risikerer å bli DREPT eller HARDT SK ADET.
PLNIGDY nie instalować fotelika dziecięcego w pozycji "tyłem do kierunku jazdy" na siedzeniu wyposażonym w CZOŁOWĄ PODUSZKĘ
POWIETR ZNĄ w stanie AKT Y WNYM. Może to doprowadzić do ŚMIERCI DZIECK A lub spowodować u niego POWA ŻNE OBR A ŻENIA
CIAŁA.
PTNUNCA instale um sistema de retenção para crianças de costas para a estrada num banco protegido por um AIRBAG frontal ACTIVADO.
Esta instalação poderá provocar FERIMENTOS GR AVES ou a MORTE da CRIANÇA.
RONu instalati NICIODATA un sistem de retinere pentru copii, dispus cu spatele in directia de mers, pe un loc din vehicul protejat cu AIRBAG
frontal ACTIVAT. Aceasta ar putea provoca MOARTEA COPILULUI sau R ANIREA lui GR AVA.
RUВО ВСЕХ СЛУЧА ЯХ ЗАПРЕЩАЕТСЯ использовать обращенное назад детское удерживающее устройство на сиденье,
защищенном ФУНКЦИОНИРУЮЩЕЙ ПОДУШКОЙ БЕЗОПАСНОСТИ, установленной перед этим сиденьем.
Это может привести к ГИБЕЛИ РЕБЕНК А или НАНЕСЕНИЮ ЕМУ СЕРЬЕЗНЫХ ТЕЛЕСНЫХ ПОВРЕЖ ДЕНИЙ
SKNIKDY neinštalujte detské zádržné zariadenie orientované smerom dozadu na sedadlo chránené AKTIVOVANÝM čelným AIRBAGOM.
Mohlo by dôjsť k SMRTEĽNÉMU alebo VÁ ŽNEMU POR ANENIU DIEŤAŤA.
SLNIKOLI ne nameščajte otroškega sedeža s hrbtom v smeri vožnje, če je VARNOSTNA BLA ZINA pred sprednjim sopotnikovim sedežem
AKTIVIR ANA. Takšna namestitev lahko povzroči SMRT OTROK A ali HUDE POŠKODBE.
SRNIK ADA ne koristite dečje sedište koje se okreće unazad na sedištu zaštićenim AKTIVNIM VA ZDUŠNIM JASTUKOM ispred njega, jer
mogu nastupiti SMRT ili OZBILJNA POVREDA DETETA.
SVPassagerarkrockkudden fram MÅSTE vara avaktiverad om en bakåtvänd bilbarnstol installeras på denna plats. Annars riskerar barnet att
DÖDAS eller SK ADAS ALLVARLIGT.
TRKESİNLKLE HAVA YASTIĞI AKTİF olan ön koltuğa yüzü arkaya dönük bir çocuk koltuğu yerleştirmeyiniz. Bu ÇOCUĞUN ÖLMESİNE veya
ÇOK AĞIR YAR ALANMASINA sebep olabilir.
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016Proace_de.indb 17922/07/2016 14:44
Page 180 of 516

180
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

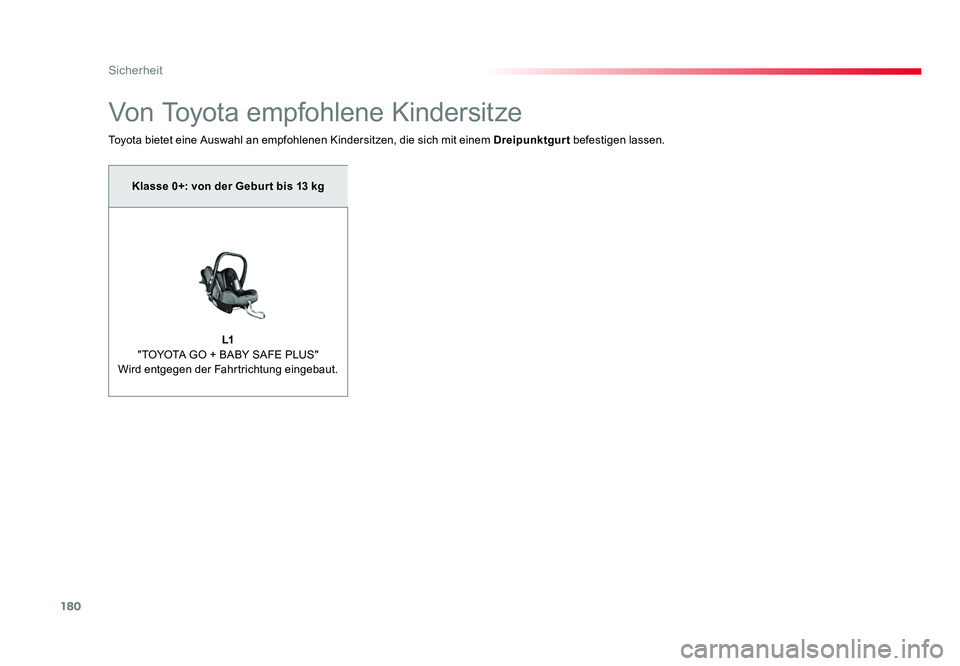

Von Toyota empfohlene Kindersitze
Toyota bietet eine Auswahl an empfohlenen Kindersitzen, die sich mit einem Dreipunktgurt befestigen lassen.
Klasse 0+: von der Gebur t bis 13 kg
L1
"TOYOTA GO + BABY SAFE PLUS"
Wird entgegen der Fahrtrichtung eingebaut.
Proace_de.indb 18022/07/2016 14:44
