TOYOTA PROACE 2016 Betriebsanleitungen (in German)
Manufacturer: TOYOTA, Model Year: 2016, Model line: PROACE, Model: TOYOTA PROACE 2016Pages: 516, PDF-Größe: 21.76 MB

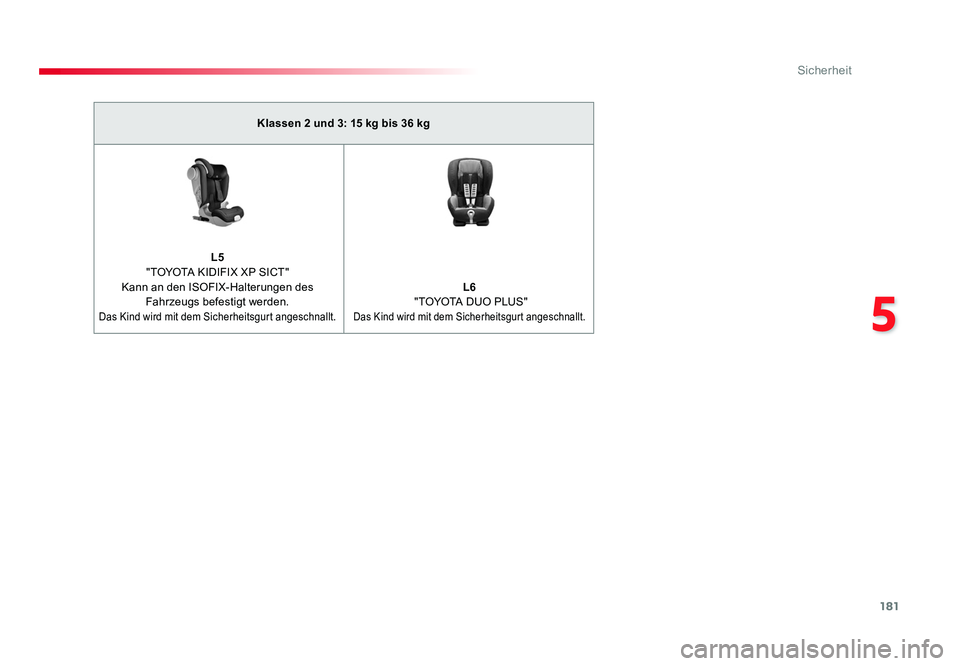

Page 181 of 516

181
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Klassen 2 und 3: 15 kg bis 36 kg
L5
"TOYOTA KIDIFIX XP SICT"
Kann an den ISOFIX-Halterungen des Fahrzeugs befestigt werden.
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
L6
"TOYOTA DUO PLUS"
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
Proace_de.indb 18122/07/2016 14:44

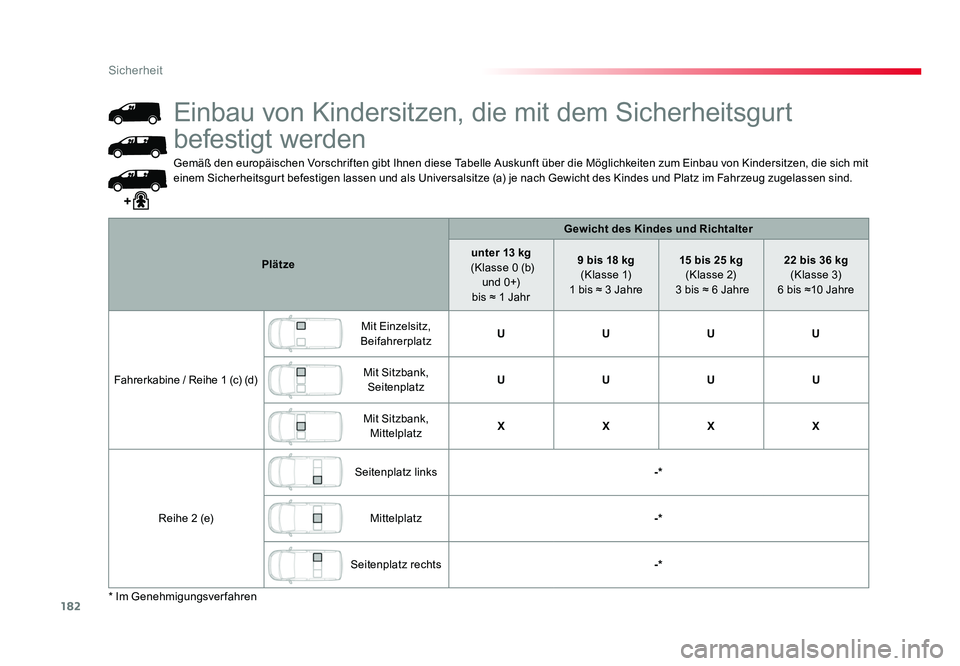

Page 182 of 516

182
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit
einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.Plätze Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (b) und 0 +)
bis ≈ 1 Jahr 9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre 15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre 22 bis 36 kg
(Klasse 3)
6 bis ≈10 Jahre
Fahrerkabine / Reihe 1 (c) (d) Mit Einzelsitz,
Beifahrerplatz U
UUU
Mit Sitzbank, Seitenplatz U
UUU
Mit Sitzbank, Mittelplatz X
XXX
Reihe 2 (e) Seitenplatz links
-*
Mittelplatz -*
Seitenplatz rechts -*
Einbau von Kindersitzen, die mit dem Sicherheitsgurt
befestigt werden
* Im Genehmigungsverfahren
Proace_de.indb 18222/07/2016 14:44

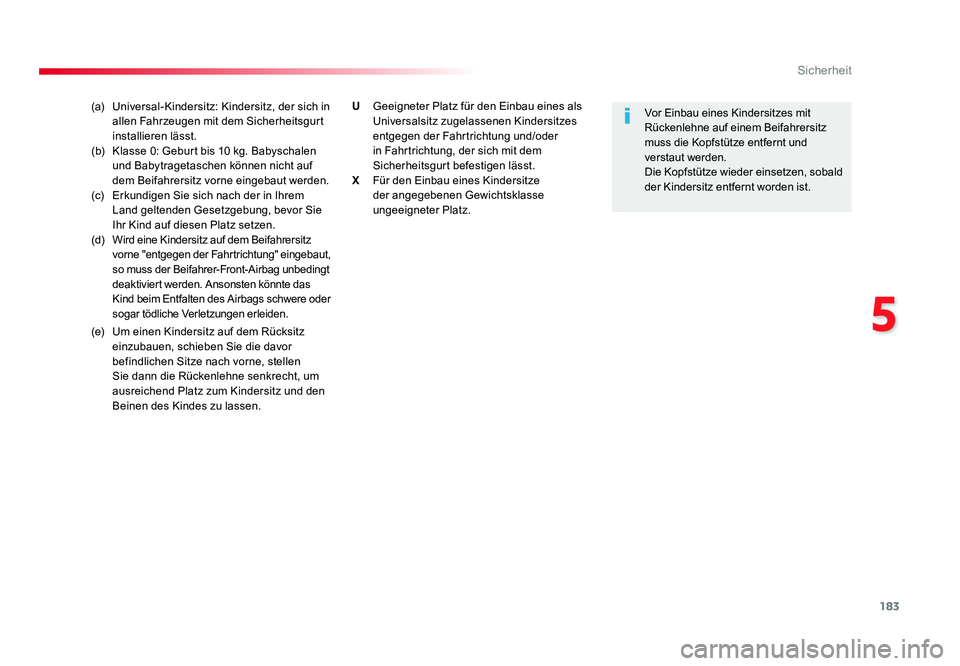

Page 183 of 516

183
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
(a) Universal-Kindersitz: Kindersitz, der sich in
allen Fahrzeugen mit dem Sicherheitsgurt
installieren lässt.
(b) Klasse 0: Geburt bis 10 kg. Babyschalen
und Babytragetaschen können nicht auf
dem Beifahrersitz vorne eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
(d) Wird eine Kindersitz auf dem Beifahrersitz
vorne "entgegen der Fahrtrichtung" eingebaut,
so muss der Beifahrer-Front-Airbag unbedingt
deaktiviert werden. Ansonsten könnte das
Kind beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
(e) Um einen Kindersitz auf dem Rücksitz
einzubauen, schieben Sie die davor
befindlichen Sitze nach vorne, stellen
Sie dann die Rückenlehne senkrecht, um
ausreichend Platz zum Kindersitz und den
Beinen des Kindes zu lassen. Vor Einbau eines Kindersitzes mit
Rückenlehne auf einem Beifahrersitz
muss die Kopfstütze entfernt und
verstaut werden.
Die Kopfstütze wieder einsetzen, sobald
der Kindersitz entfernt worden ist.
U Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
entgegen der Fahrtrichtung und/oder
in Fahrtrichtung, der sich mit dem
Sicherheitsgurt befestigen lässt.
X Für den Einbau eines Kindersitze der angegebenen Gewichtsklasse
ungeeigneter Platz.
Proace_de.indb 18322/07/2016 14:44

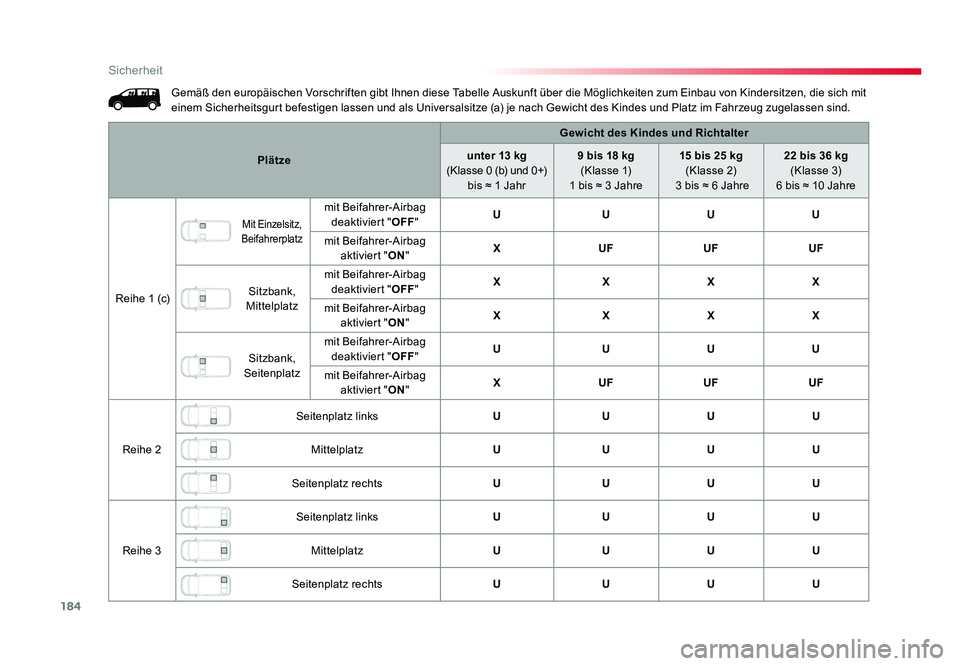

Page 184 of 516

184
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit
einem Sicherheitsgurt befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.Plätze Gewicht des Kindes und Richtalter
unter 13 kg
(Klasse 0 (b) und 0+) bis ≈ 1 Jahr 9 bis 18 kg
(Klasse 1)
1 bis ≈ 3 Jahre 15 bis 25 kg
(Klasse 2)
3 bis ≈ 6 Jahre 22 bis 36 kg
(Klasse 3)
6 bis ≈ 10 Jahre
Reihe 1 (c)
Mit Einzelsitz,
Beifahrerplatz
mit Beifahrer-Airbag deaktiviert " OFF" U
UUU
mit Beifahrer-Airbag aktiviert " ON" X
UFUFUF
Sitzbank,
Mittelplatz mit Beifahrer-Airbag
deaktiviert " OFF" X
XXX
mit Beifahrer-Airbag aktiviert " ON" X
XXX
Sitzbank,
Seitenplatz mit Beifahrer-Airbag
deaktiviert " OFF" U
UUU
mit Beifahrer-Airbag aktiviert " ON" X
UFUFUF
Reihe 2 Seitenplatz links
UUUU
Mittelplatz UUUU
Seitenplatz rechts UUUU
Reihe 3 Seitenplatz links
UUUU
Mittelplatz UUUU
Seitenplatz rechts UUUU
Proace_de.indb 18422/07/2016 14:44

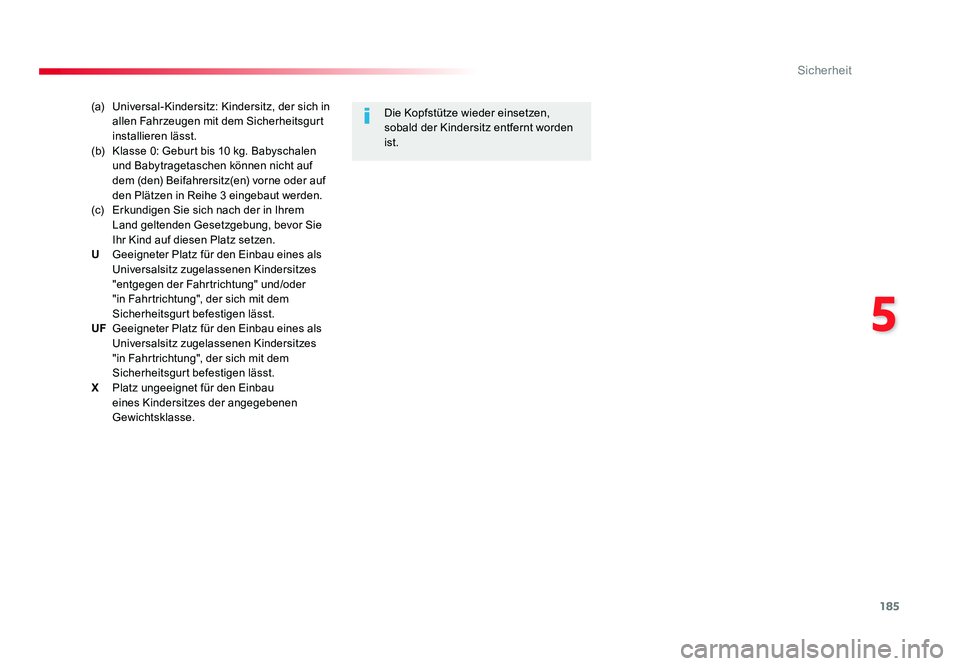

Page 185 of 516

185
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
(a) Universal-Kindersitz: Kindersitz, der sich in
allen Fahrzeugen mit dem Sicherheitsgurt
installieren lässt.
(b) Klasse 0: Geburt bis 10 kg. Babyschalen
und Babytragetaschen können nicht auf
dem (den) Beifahrersitz(en) vorne oder auf
den Plätzen in Reihe 3 eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
U Geeigneter Platz für den Einbau eines als Universalsitz zugelassenen Kindersitzes
"entgegen der Fahrtrichtung" und/oder
"in Fahrtrichtung", der sich mit dem
Sicherheitsgurt befestigen lässt.
UF Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
"in Fahrtrichtung", der sich mit dem
Sicherheitsgurt befestigen lässt.
X Platz ungeeignet für den Einbau eines Kindersitzes der angegebenen
Gewichtsklasse. Die Kopfstütze wieder einsetzen,
sobald der Kindersitz entfernt worden
ist.
Proace_de.indb 18522/07/2016 14:44
Page 186 of 516

186
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
ISOFIX-Halterungen
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einem Unfall.
In der Übersicht finden Sie die
Einbaumöglichkeiten der ISOFIX-
Kindersitze für Ihr Fahrzeug. Befolgen Sie bitte strikt die
Montageanweisungen, die in der
mit dem Kindersitz gelieferten
Montageanleitung zu finden sind.
Für Ihr Fahrzeug gelten die aktuellen gesetzlichen
Bestimmungen für ISOFIX-Kindersitze.
Sofern Ihr Fahrzeug entsprechend ausgerüstet ist, sind
die vorschriftsgemäßen ISOFIX-Halterungen durch
Aufkleber kenntlich gemacht.
Hierbei handelt es sich um drei Ösen an jedem Sitz:
- Zwei vordere Ösen A zwischen Lehne und
Sitzfläche des Fahrzeugsitzes, durch "ISOFIX"
gekennzeichnet,
- Wenn Ihr Fahrzeug damit ausgestattet ist, eine
hintere Öse B, die sich hinter dem Fahrzeugsitz
befindet und Top-Tether-Verankerung (durch
"Top Tether" gekennzeichnet) genannt wird, zur
Befestigung des oberen Gurtes.
Mit dem Top Tether kann der oberer Gurt der hiermit
ausgestatteten Kindersitze befestigt werden. Durch diese
Vorrichtung wird, im Falle eines Frontalaufpralls, eine
Kippbewegung des Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in die
beiden Vorderösen A einklinken lassen.
Manche Kindersitze ver fügen zusätzlich über
einen oberen Gurt, der an der hinteren Öse B
befestigt wird.
Um den Kindersitz an dem Top Tether zu
befestigen:
- die vordere Kopfstütze vor Einbau des Kindersitzes auf diesem Sitzplatz
entfernen und verstauen (die Kopfstütze
wieder einsetzen, sobald der Kindersitz
entfernt worden ist),
- den Gurt des Kindersitzes hinter dem Oberteil der Rückenlehne des
Sitzes mittig durch die Öffnungen der
Kopfstützenstangen führen, - die Halterung des oberern Gurtes an der
Öse B befestigen,
- den oberen Gurt strammziehen.
Proace_de.indb 18622/07/2016 14:44

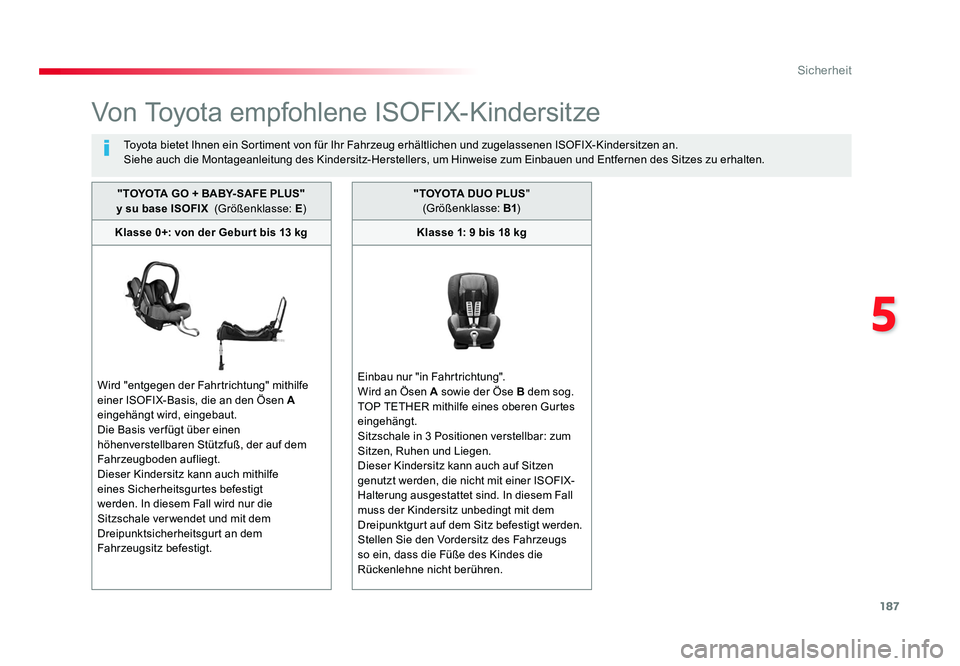

Page 187 of 516

187
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Von Toyota empfohlene ISOFIX-Kindersitze
Toyota bietet Ihnen ein Sortiment von für Ihr Fahrzeug erhältlichen und zugelassenen ISOFIX-Kindersitzen an.
Siehe auch die Montageanleitung des Kindersitz-Herstellers, um Hinweise zum Einbauen und Entfernen des Sitzes zu erhalten.
"TOYOTA GO + BABY- SAFE PLUS"
y su base ISOFIX (Größenklasse: E)
Klasse 0+: von der Gebur t bis 13 kg
Wird "entgegen der Fahrtrichtung" mithilfe
einer ISOFIX-Basis, die an den Ösen A
eingehängt wird, eingebaut.
Die Basis ver fügt über einen
höhenverstellbaren Stützfuß, der auf dem
Fahrzeugboden aufliegt.
Dieser Kindersitz kann auch mithilfe
eines Sicherheitsgurtes befestigt
werden. In diesem Fall wird nur die
Sitzschale ver wendet und mit dem
Dreipunktsicherheitsgurt an dem
Fahrzeugsitz befestigt. " T OYO TA
DUO PLUS "
(Größenklasse: B1)
Klasse 1: 9 bis 18 kg
Einbau nur "in Fahrtrichtung".
Wird an Ösen A sowie der Öse B dem sog.
TOP TETHER mithilfe eines oberen Gurtes
eingehängt.
Sitzschale in 3 Positionen verstellbar: zum
Sitzen, Ruhen und Liegen.
Dieser Kindersitz kann auch auf Sitzen
genutzt werden, die nicht mit einer ISOFIX-
Halterung ausgestattet sind. In diesem Fall
muss der Kindersitz unbedingt mit dem
Dreipunktgurt auf dem Sitz befestigt werden.
Stellen Sie den Vordersitz des Fahrzeugs
so ein, dass die Füße des Kindes die
Rückenlehne nicht berühren.
Proace_de.indb 18722/07/2016 14:44

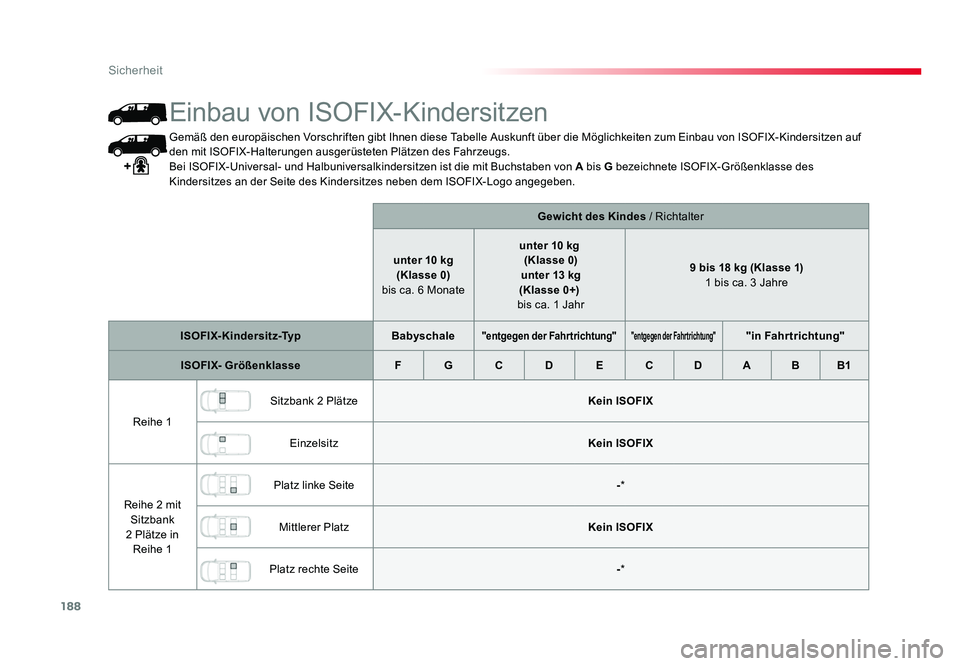

Page 188 of 516

188
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf
den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des
Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
unter 10 kg (Klasse 0)
bis ca. 6 Monate unter 10 kg
(Klasse 0)
unter 13 kg (Klasse 0+)
bis ca. 1 Jahr 9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
ISOFIX-Kindersitz-Typ Babyschale
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX- Größenklasse F G C D E C D A B B1
Reihe 1 Sitzbank 2 Plätze
Kein ISOFIX
Einzelsitz Kein ISOFIX
Reihe 2 mit Sitzbank
2 Plätze in Reihe 1 Platz linke Seite
-*
Mittlerer Platz Kein ISOFIX
Platz rechte Seite -*
Einbau von ISOFIX-Kindersitzen
Proace_de.indb 18822/07/2016 14:44

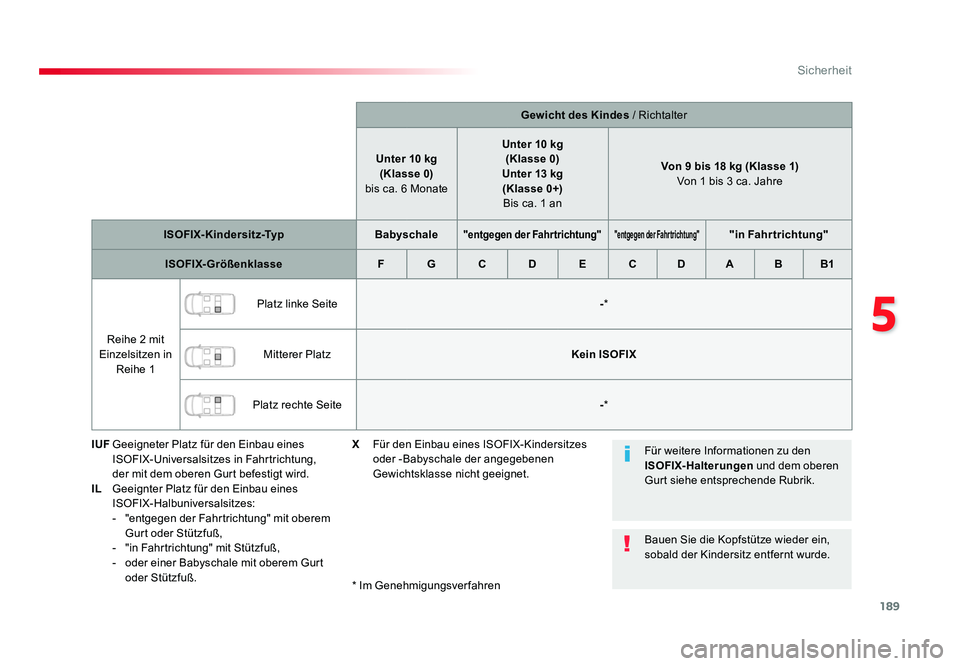

Page 189 of 516

189
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Gewicht des Kindes / Richtalter
Unter 10 kg (Klasse 0)
bis ca. 6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 an Von 9 bis 18 kg (Klasse 1)
Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-Typ Babyschale
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 2 mit
Einzelsitzen in Reihe 1 Platz linke Seite
-*
Mitterer Platz Kein ISOFIX
Platz rechte Seite -*
IUF Geeigneter Platz für den Einbau eines
ISOFIX-Universalsitzes in Fahrtrichtung,
der mit dem oberen Gurt befestigt wird.
IL Geeignter Platz für den Einbau eines
ISOFIX-Halbuniversalsitzes:
- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,
- "in Fahrtrichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß. * Im Genehmigungsverfahren Für weitere Informationen zu den
ISOFIX-Halterungen
und dem oberen
Gurt siehe entsprechende Rubrik.
Bauen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt wurde.
X Für den Einbau eines ISOFIX-Kindersitzes
oder -Babyschale der angegebenen
Gewichtsklasse nicht geeignet.
Proace_de.indb 18922/07/2016 14:44
Page 190 of 516

190
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf
den mit ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des
Kindersitzes an der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.
Gewicht des Kindes / Richtalter
Unter 10 kg (Klasse 0)
bis ca. 6 Monate unter 10 kg
(Klasse 0)
unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr 9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre
ISOFIX-Kindersitz-Typ Babyschale (1)"entgegen der
Fahrtrichtung"
"entgegen der
Fahrtrichtung""in
Fahrtrichtung"
ISOFIX- Größenklasse F G C D E C D A B B1
Reihe 1 (a) Beifahrer-
Einzelsitz oder
Sitzbank 2 Plätze mit Beifahrer-Airbag
deaktiviert " OFF" Kein ISOFIX
mit Beifahrer-Airbag aktiviert " ON" Kein ISOFIX
Reihe 2 Seitenplatz links
XIL (3) IL (2) IL IL (2) I U F, I L
Mittelplatz (b) XIL (3) IL (2) IL IL (2) I U F, I L
Seitenplatz rechts XIL (3) IL (2) IL IL (2) I U F, I L
Proace_de.indb 19022/07/2016 14:44
