191
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

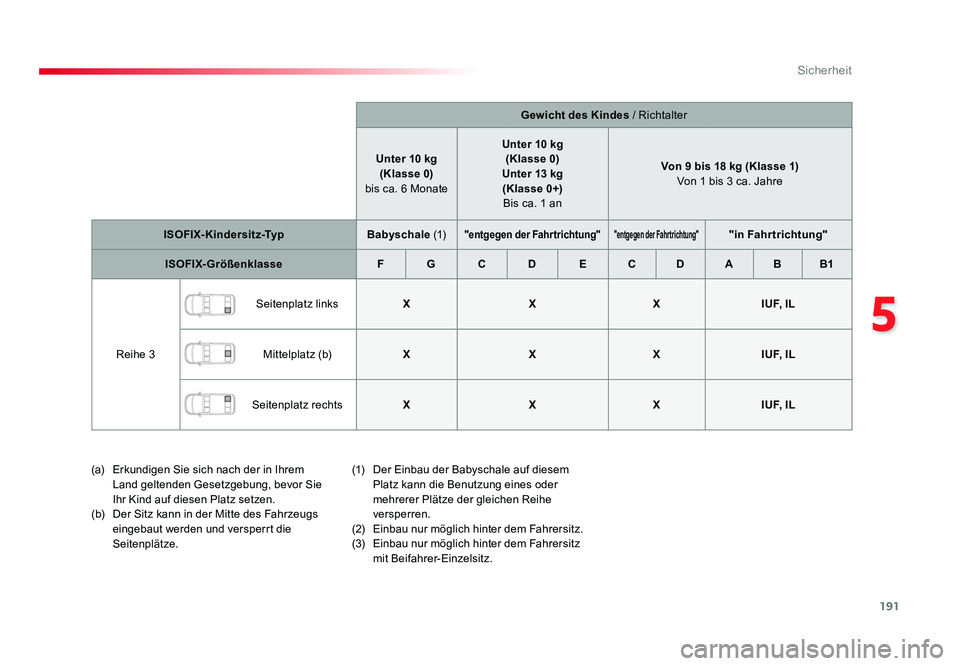

Gewicht des Kindes / Richtalter
Unter 10 kg (Klasse 0)
bis ca. 6 Monate Unter 10 kg
(Klasse 0)
Unter 13 kg (Klasse 0+)
Bis ca. 1 an Von 9 bis 18 kg (Klasse 1)

Von 1 bis 3 ca. Jahre
ISOFIX-Kindersitz-Typ Babyschale (1)
"entgegen der Fahrtrichtung""entgegen der Fahrtrichtung""in Fahrtrichtung"
ISOFIX-Größenklasse F G C D E C D A B B1
Reihe 3 Seitenplatz links
XXXI U F, I L
Mittelplatz (b) XXXI U F, I L
Seitenplatz rechts XXXI U F, I L
(a) Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
(b) Der Sitz kann in der Mitte des Fahrzeugs
eingebaut werden und versperrt die
Seitenplätze. (1)
Der Einbau der Babyschale auf diesem
Platz kann die Benutzung eines oder
mehrerer Plätze der gleichen Reihe
versperren.
(2) Einbau nur möglich hinter dem Fahrersitz.
(3) Einbau nur möglich hinter dem Fahrersitz
mit Beifahrer-Einzelsitz.
Proace_de.indb 19122/07/2016 14:44

192
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

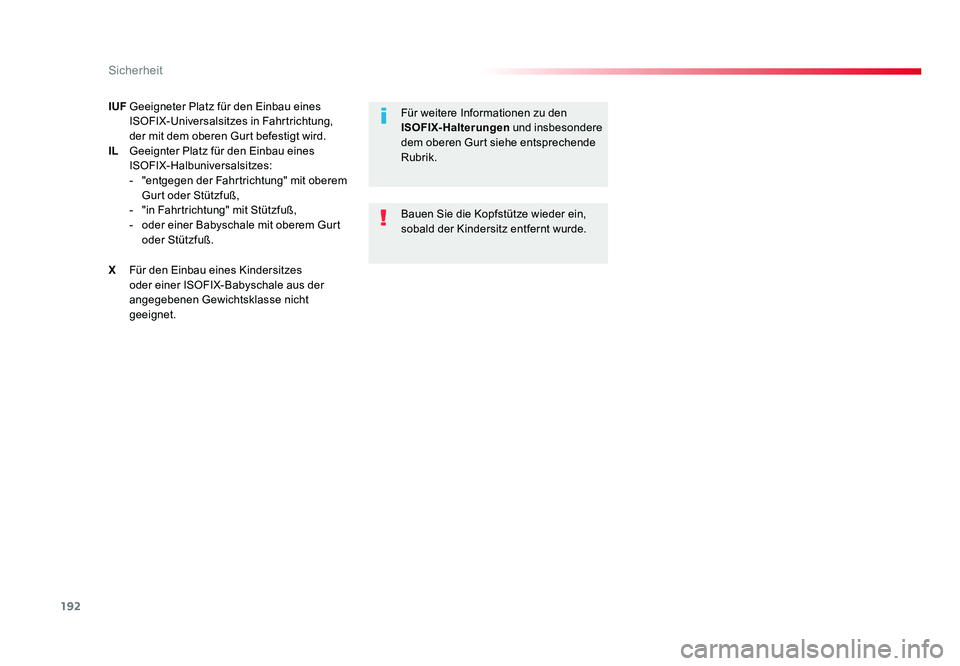

IUF Geeigneter Platz für den Einbau eines
ISOFIX-Universalsitzes in Fahrtrichtung,
der mit dem oberen Gurt befestigt wird.
IL Geeignter Platz für den Einbau eines
ISOFIX-Halbuniversalsitzes:
- "entgegen der Fahrtrichtung" mit oberem Gurt oder Stützfuß,
- "in Fahrtrichtung" mit Stützfuß,
- oder einer Babyschale mit oberem Gurt oder Stützfuß.
X Für den Einbau eines Kindersitzes oder einer ISOFIX-Babyschale aus der
angegebenen Gewichtsklasse nicht
geeignet. Bauen Sie die Kopfstütze wieder ein,
sobald der Kindersitz entfernt wurde. Für weitere Informationen zu den
ISOFIX-Halterungen
und insbesondere
dem oberen Gurt siehe entsprechende
Rubrik.
Proace_de.indb 19222/07/2016 14:44

193
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

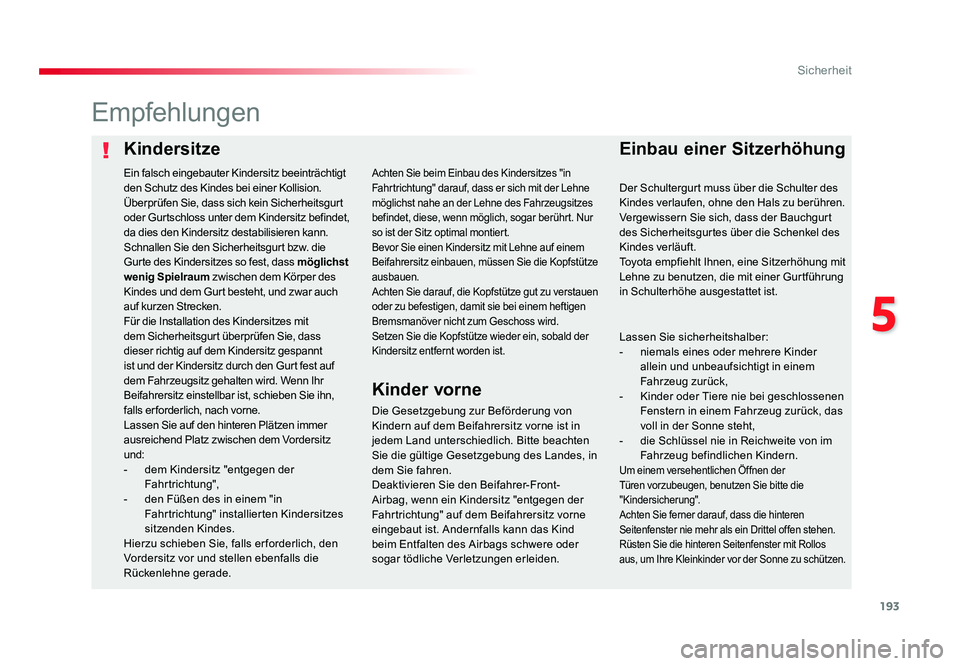

KindersitzeEinbau einer Sitzerhöhung
Empfehlungen
Die Gesetzgebung zur Beförderung von
Kindern auf dem Beifahrersitz vorne ist in
jedem Land unterschiedlich. Bitte beachten
Sie die gültige Gesetzgebung des Landes, in
dem Sie fahren.
Deaktivieren Sie den Beifahrer-Front-
Airbag, wenn ein Kindersitz "entgegen der
Fahrtrichtung" auf dem Beifahrersitz vorne
eingebaut ist. Andernfalls kann das Kind
beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
Achten Sie beim Einbau des Kindersitzes "in
Fahrtrichtung" darauf, dass er sich mit der Lehne
möglichst nahe an der Lehne des Fahrzeugsitzes
befindet, diese, wenn möglich, sogar berührt. Nur
so ist der Sitz optimal montiert.
Bevor Sie einen Kindersitz mit Lehne auf einem
Beifahrersitz einbauen, müssen Sie die Kopfstütze
ausbauen.
Achten Sie darauf, die Kopfstütze gut zu verstauen
oder zu befestigen, damit sie bei einem heftigen
Bremsmanöver nicht zum Geschoss wird.
Setzen Sie die Kopfstütze wieder ein, sobald der
Kindersitz entfernt worden ist.Ein falsch eingebauter Kindersitz beeinträchtigt
den Schutz des Kindes bei einer Kollision.
Überprüfen Sie, dass sich kein Sicherheitsgurt
oder Gurtschloss unter dem Kindersitz befindet,
da dies den Kindersitz destabilisieren kann.
Schnallen Sie den Sicherheitsgurt bzw. die
Gurte des Kindersitzes so fest, dass möglichst
wenig Spielraum zwischen dem Körper des
Kindes und dem Gurt besteht, und zwar auch
auf kurzen Strecken.
Für die Installation des Kindersitzes mit
dem Sicherheitsgurt überprüfen Sie, dass
dieser richtig auf dem Kindersitz gespannt
ist und der Kindersitz durch den Gurt fest auf
dem Fahrzeugsitz gehalten wird. Wenn Ihr
Beifahrersitz einstellbar ist, schieben Sie ihn,
falls er forderlich, nach vorne.
Lassen Sie auf den hinteren Plätzen immer
ausreichend Platz zwischen dem Vordersitz
und:
- dem Kindersitz "entgegen der Fahrtrichtung",
- den Füßen des in einem "in Fahrtrichtung" installierten Kindersitzes
sitzenden Kindes.
Hierzu schieben Sie, falls er forderlich, den
Vordersitz vor und stellen ebenfalls die
Rückenlehne gerade.
Kinder vorne
Der Schultergurt muss über die Schulter des
Kindes verlaufen, ohne den Hals zu berühren.
Vergewissern Sie sich, dass der Bauchgurt
des Sicherheitsgurtes über die Schenkel des
Kindes verläuft.
Toyota empfiehlt Ihnen, eine Sitzerhöhung mit
Lehne zu benutzen, die mit einer Gurtführung
in Schulterhöhe ausgestattet ist.
Lassen Sie sicherheitshalber:
- niemals eines oder mehrere Kinder allein und unbeaufsichtigt in einem
Fahrzeug zurück,
- Kinder oder Tiere nie bei geschlossenen Fenstern in einem Fahrzeug zurück, das
voll in der Sonne steht,
- die Schlüssel nie in Reichweite von im Fahrzeug befindlichen Kindern.
Um einem versehentlichen Öffnen der
Türen vorzubeugen, benutzen Sie bitte die
"Kindersicherung".
Achten Sie ferner darauf, dass die hinteren
Seitenfenster nie mehr als ein Drittel offen stehen.
Rüsten Sie die hinteren Seitenfenster mit Rollos
aus, um Ihre Kleinkinder vor der Sonne zu schützen.
Proace_de.indb 19322/07/2016 14:44

194
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

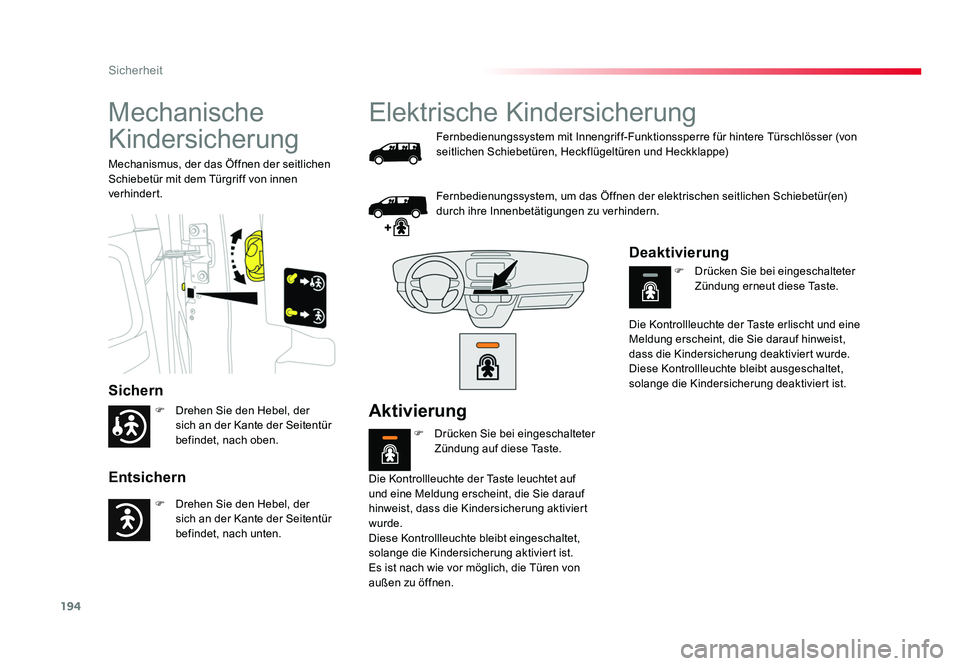

Mechanische
Kindersicherung
Sichern
Entsichern
Mechanismus, der das Öffnen der seitlichen
Schiebetür mit dem Türgriff von innen
verhindert.
Elektrische Kindersicherung
Fernbedienungssystem mit Innengriff-Funktionssperre für hintere Türschlösser (von
seitlichen Schiebetüren, Heckflügeltüren und Heckklappe)
Die Kontrollleuchte der Taste leuchtet auf
und eine Meldung erscheint, die Sie darauf
hinweist, dass die Kindersicherung aktiviert
wurde.
Diese Kontrollleuchte bleibt eingeschaltet,
solange die Kindersicherung aktiviert ist.
Es ist nach wie vor möglich, die Türen von
außen zu öffnen. Die Kontrollleuchte der Taste erlischt und eine
Meldung erscheint, die Sie darauf hinweist,
dass die Kindersicherung deaktiviert wurde.
Diese Kontrollleuchte bleibt ausgeschaltet,
solange die Kindersicherung deaktiviert ist.
Aktivierung
F Drücken Sie bei eingeschalteter
Zündung auf diese Taste. F Drücken Sie bei eingeschalteter
Zündung erneut diese Taste.
Deaktivierung
F Drehen Sie den Hebel, der sich an der Kante der Seitentür
befindet, nach oben.
F Drehen Sie den Hebel, der sich an der Kante der Seitentür
befindet, nach unten. Fernbedienungssystem, um das Öffnen der elektrischen seitlichen Schiebetür(en)
durch ihre Innenbetätigungen zu verhindern.
Proace_de.indb 19422/07/2016 14:44

195
5
Sicherheit
Jumpy _de_Chap05_securite_ed01-2016

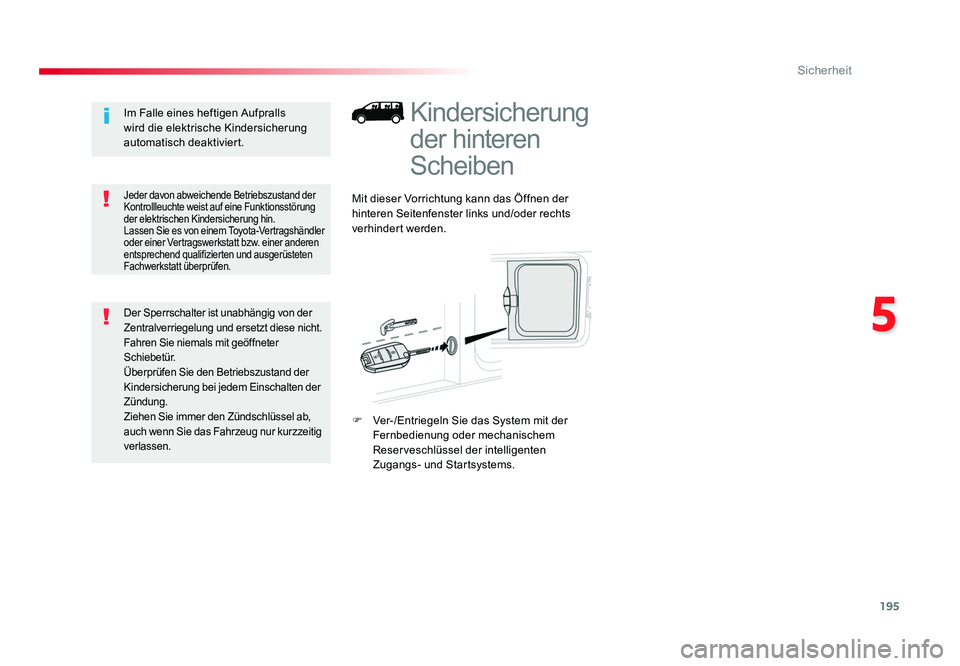

Kindersicherung
der hinteren
Scheiben
Mit dieser Vorrichtung kann das Öffnen der
hinteren Seitenfenster links und/oder rechts
verhindert werden.
F Ver-/Entriegeln Sie das System mit der Fernbedienung oder mechanischem
Reserveschlüssel der intelligenten
Zugangs- und Startsystems.Jeder davon abweichende Betriebszustand der
Kontrollleuchte weist auf eine Funktionsstörung
der elektrischen Kindersicherung hin.
Lassen Sie es von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen.
Im Falle eines heftigen Aufpralls
wird die elektrische Kindersicherung
automatisch deaktiviert.
Der Sperrschalter ist unabhängig von der
Zentralverriegelung und ersetzt diese nicht.
Fahren Sie niemals mit geöffneter
Schiebetür.
Überprüfen Sie den Betriebszustand der
Kindersicherung bei jedem Einschalten der
Zündung.
Ziehen Sie immer den Zündschlüssel ab,
auch wenn Sie das Fahrzeug nur kurzzeitig
verlassen.
Proace_de.indb 19522/07/2016 14:44

196
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

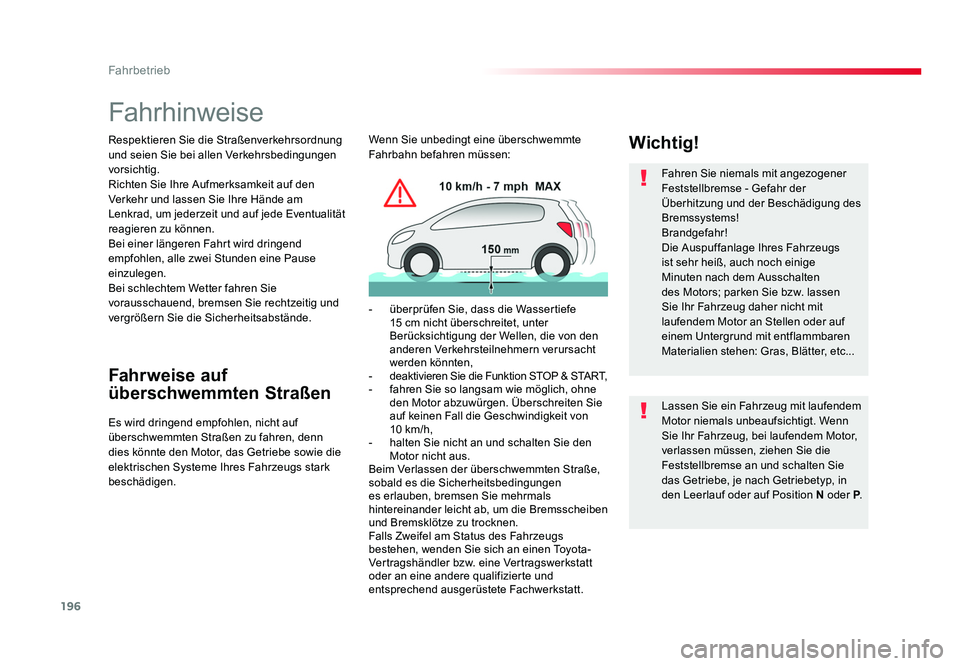

Fahrhinweise
Respektieren Sie die Straßenverkehrsordnung
und seien Sie bei allen Verkehrsbedingungen
vorsichtig.
Richten Sie Ihre Aufmerksamkeit auf den
Verkehr und lassen Sie Ihre Hände am
Lenkrad, um jederzeit und auf jede Eventualität
reagieren zu können.
Bei einer längeren Fahrt wird dringend
empfohlen, alle zwei Stunden eine Pause
einzulegen.
Bei schlechtem Wetter fahren Sie
vorausschauend, bremsen Sie rechtzeitig und
vergrößern Sie die Sicherheitsabstände.Fahren Sie niemals mit angezogener
Feststellbremse - Gefahr der
Überhitzung und der Beschädigung des
Bremssystems!
Brandgefahr!
Die Auspuffanlage Ihres Fahrzeugs
ist sehr heiß, auch noch einige
Minuten nach dem Ausschalten
des Motors; parken Sie bzw. lassen
Sie Ihr Fahrzeug daher nicht mit
laufendem Motor an Stellen oder auf
einem Untergrund mit entflammbaren
Materialien stehen: Gras, Blätter, etc...
Lassen Sie ein Fahrzeug mit laufendem
Motor niemals unbeaufsichtigt. Wenn
Sie Ihr Fahrzeug, bei laufendem Motor,
verlassen müssen, ziehen Sie die
Feststellbremse an und schalten Sie
das Getriebe, je nach Getriebetyp, in
den Leerlauf oder auf Position
N oder P.
Fahrweise auf
überschwemmten Straßen
Es wird dringend empfohlen, nicht auf
überschwemmten Straßen zu fahren, denn
dies könnte den Motor, das Getriebe sowie die
elektrischen Systeme Ihres Fahrzeugs stark
beschädigen.
Wichtig!Wenn Sie unbedingt eine überschwemmte
Fahrbahn befahren müssen:
- überprüfen Sie, dass die Wassertiefe
15 cm nicht überschreitet, unter
Berücksichtigung der Wellen, die von den
anderen Verkehrsteilnehmern verursacht
werden könnten,
- deaktivieren Sie die Funktion STOP & START,
- fahren Sie so langsam wie möglich, ohne den Motor abzuwürgen. Überschreiten Sie
auf keinen Fall die Geschwindigkeit von
10 km/h,
- halten Sie nicht an und schalten Sie den Motor nicht aus.
Beim Verlassen der überschwemmten Straße,
sobald es die Sicherheitsbedingungen
es erlauben, bremsen Sie mehrmals
hintereinander leicht ab, um die Bremsscheiben
und Bremsklötze zu trocknen.
Falls Zweifel am Status des Fahrzeugs
bestehen, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder an eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Proace_de.indb 19622/07/2016 14:44

197
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016

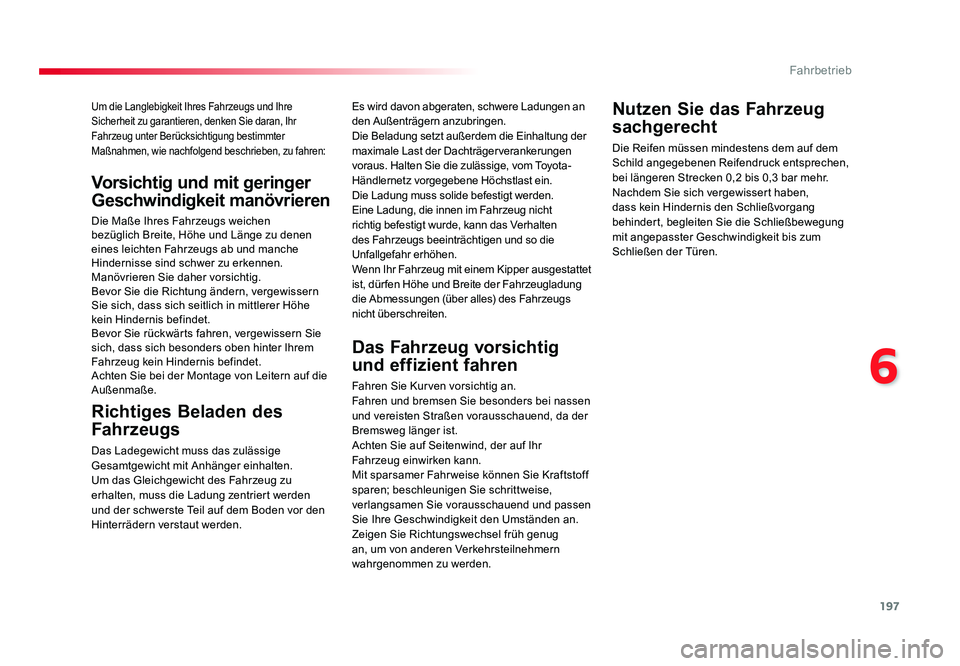

Um die Langlebigkeit Ihres Fahrzeugs und Ihre
Sicherheit zu garantieren, denken Sie daran, Ihr
Fahrzeug unter Berücksichtigung bestimmter
Maßnahmen, wie nachfolgend beschrieben, zu fahren:
Richtiges Beladen des
Fahrzeugs
Das Ladegewicht muss das zulässige
Gesamtgewicht mit Anhänger einhalten.
Um das Gleichgewicht des Fahrzeug zu
erhalten, muss die Ladung zentriert werden
und der schwerste Teil auf dem Boden vor den
Hinterrädern verstaut werden.
Vorsichtig und mit geringer
Geschwindigkeit manövrieren
Die Maße Ihres Fahrzeugs weichen
bezüglich Breite, Höhe und Länge zu denen
eines leichten Fahrzeugs ab und manche
Hindernisse sind schwer zu erkennen.
Manövrieren Sie daher vorsichtig.
Bevor Sie die Richtung ändern, vergewissern
Sie sich, dass sich seitlich in mittlerer Höhe
kein Hindernis befindet.
Bevor Sie rückwärts fahren, vergewissern Sie
sich, dass sich besonders oben hinter Ihrem
Fahrzeug kein Hindernis befindet.
Achten Sie bei der Montage von Leitern auf die
Außenmaße.Es wird davon abgeraten, schwere Ladungen an
den Außenträgern anzubringen.
Die Beladung setzt außerdem die Einhaltung der
maximale Last der Dachträgerverankerungen
voraus. Halten Sie die zulässige, vom Toyota-
Händlernetz vorgegebene Höchstlast ein.
Die Ladung muss solide befestigt werden.
Eine Ladung, die innen im Fahrzeug nicht
richtig befestigt wurde, kann das Verhalten
des Fahrzeugs beeinträchtigen und so die
Unfallgefahr erhöhen.
Wenn Ihr Fahrzeug mit einem Kipper ausgestattet
ist, dür fen Höhe und Breite der Fahrzeugladung
die Abmessungen (über alles) des Fahrzeugs
nicht überschreiten.
Das Fahrzeug vorsichtig
und effizient fahren
Fahren Sie Kurven vorsichtig an.
Fahren und bremsen Sie besonders bei nassen
und vereisten Straßen vorausschauend, da der
Bremsweg länger ist.
Achten Sie auf Seitenwind, der auf Ihr
Fahrzeug einwirken kann.
Mit sparsamer Fahr weise können Sie Kraftstoff
sparen; beschleunigen Sie schrittweise,
verlangsamen Sie vorausschauend und passen
Sie Ihre Geschwindigkeit den Umständen an.
Zeigen Sie Richtungswechsel früh genug
an, um von anderen Verkehrsteilnehmern
wahrgenommen zu werden.
Nutzen Sie das Fahrzeug
sachgerecht
Die Reifen müssen mindestens dem auf dem
Schild angegebenen Reifendruck entsprechen,
bei längeren Strecken 0,2 bis 0,3 bar mehr.
Nachdem Sie sich vergewissert haben,
dass kein Hindernis den Schließvorgang
behindert, begleiten Sie die Schließbewegung
mit angepasster Geschwindigkeit bis zum
Schließen der Türen.
Proace_de.indb 19722/07/2016 14:44

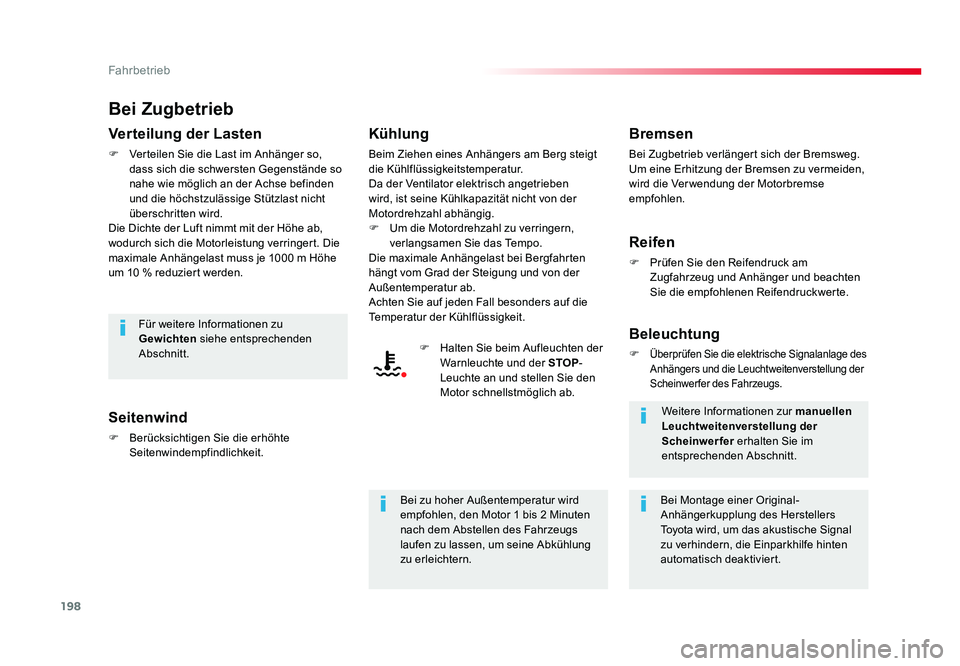

198
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Bei Zugbetrieb
Verteilung der Lasten
F Verteilen Sie die Last im Anhänger so, dass sich die schwersten Gegenstände so
nahe wie möglich an der Achse befinden
und die höchstzulässige Stützlast nicht
überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab,
wodurch sich die Motorleistung verringert. Die
maximale Anhängelast muss je 1000 m Höhe
um 10 % reduziert werden.
Seitenwind
F Berücksichtigen Sie die erhöhte Seitenwindempfindlichkeit.
Kühlung
Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der
Motordrehzahl abhängig.
F Um die Motordrehzahl zu verringern, verlangsamen Sie das Tempo.
Die maximale Anhängelast bei Bergfahrten
hängt vom Grad der Steigung und von der
Außentemperatur ab.
Achten Sie auf jeden Fall besonders auf die
Temperatur der Kühlflüssigkeit.
F Halten Sie beim Aufleuchten der Warnleuchte und der STOP-
Leuchte an und stellen Sie den
Motor schnellstmöglich ab.
Bremsen
Bei Zugbetrieb verlängert sich der Bremsweg.
Um eine Erhitzung der Bremsen zu vermeiden,
wird die Ver wendung der Motorbremse
empfohlen.
Reifen
F Prüfen Sie den Reifendruck am Zugfahrzeug und Anhänger und beachten
Sie die empfohlenen Reifendruckwerte.
Beleuchtung
F Überprüfen Sie die elektrische Signalanlage des
Anhängers und die Leuchtweitenverstellung der
Scheinwerfer des Fahrzeugs.
Für weitere Informationen zu
Gewichten siehe entsprechenden
Abschnitt.
Bei Montage einer Original-
Anhängerkupplung des Herstellers
Toyota wird, um das akustische Signal
zu verhindern, die Einparkhilfe hinten
automatisch deaktiviert.
Bei zu hoher Außentemperatur wird
empfohlen, den Motor 1 bis 2 Minuten
nach dem Abstellen des Fahrzeugs
laufen zu lassen, um seine Abkühlung
zu erleichtern. Weitere Informationen zur
manuellen
Leuchtweitenverstellung der
Scheinwerfer erhalten Sie im
entsprechenden Abschnitt.
Proace_de.indb 19822/07/2016 14:44

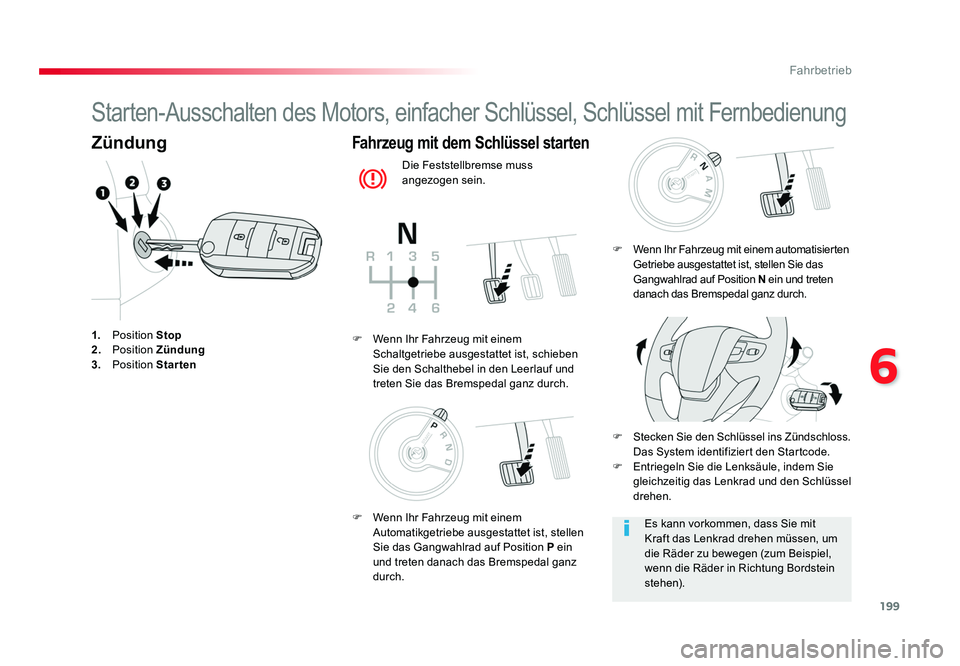

199
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Starten-Ausschalten des Motors, einfacher Schlüssel, Schlüssel mit Fernbedienung
Zündung
1. Position Stop
2. Position Zündung
3. Position Starten
Fahrzeug mit dem Schlüssel starten
Die Feststellbremse muss
angezogen sein.
F Stecken Sie den Schlüssel ins Zündschloss.
Das System identifiziert den Startcode.
F Entriegeln Sie die Lenksäule, indem Sie gleichzeitig das Lenkrad und den Schlüssel
drehen.
F Wenn Ihr Fahrzeug mit einem
Schaltgetriebe ausgestattet ist, schieben
Sie den Schalthebel in den Leerlauf und
treten Sie das Bremspedal ganz durch.
Es kann vorkommen, dass Sie mit
Kraft das Lenkrad drehen müssen, um
die Räder zu bewegen (zum Beispiel,
wenn die Räder in Richtung Bordstein
stehen).
F
Wenn Ihr Fahrzeug mit einem automatisierten
Getriebe ausgestattet ist, stellen Sie das
Gangwahlrad auf Position N ein und treten
danach das Bremspedal ganz durch.
F Wenn Ihr Fahrzeug mit einem Automatikgetriebe ausgestattet ist, stellen
Sie das Gangwahlrad auf Position P ein
und treten danach das Bremspedal ganz
durch.
Proace_de.indb 19922/07/2016 14:44

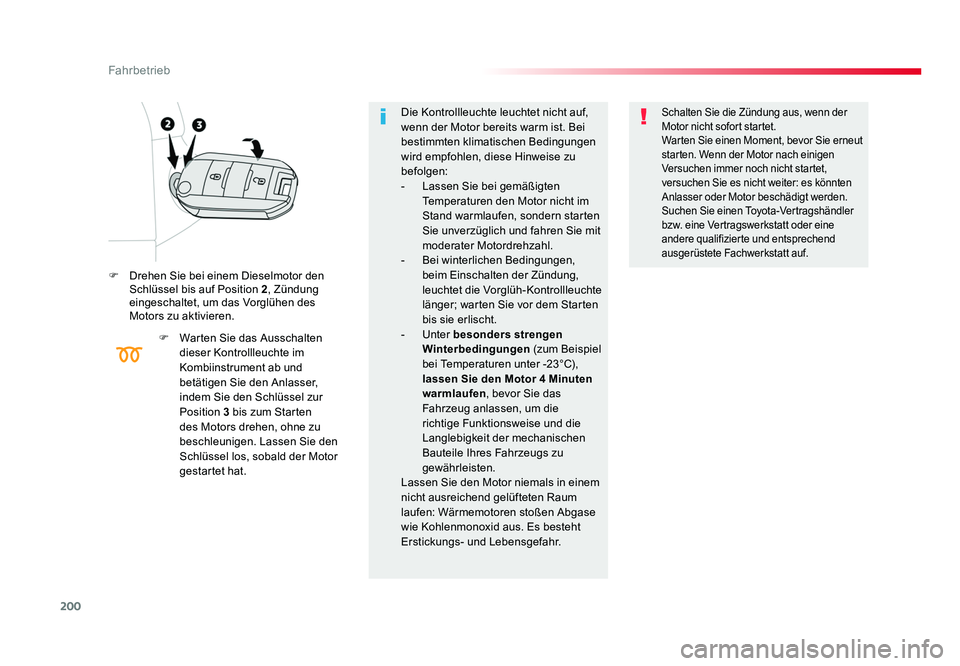

200
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
F Drehen Sie bei einem Dieselmotor den
Schlüssel bis auf Position 2, Zündung
eingeschaltet, um das Vorglühen des
Motors zu aktivieren.
F Warten Sie das Ausschalten dieser Kontrollleuchte im
Kombiinstrument ab und
betätigen Sie den Anlasser,
indem Sie den Schlüssel zur
Position 3 bis zum Starten
des Motors drehen, ohne zu
beschleunigen. Lassen Sie den
Schlüssel los, sobald der Motor
gestartet hat. Die Kontrollleuchte leuchtet nicht auf,
wenn der Motor bereits warm ist. Bei
bestimmten klimatischen Bedingungen
wird empfohlen, diese Hinweise zu
befolgen:
- Lassen Sie bei gemäßigten
Temperaturen den Motor nicht im
Stand warmlaufen, sondern starten
Sie unverzüglich und fahren Sie mit
moderater Motordrehzahl.
- Bei winterlichen Bedingungen,
beim Einschalten der Zündung,
leuchtet die Vorglüh-Kontrollleuchte
länger; warten Sie vor dem Starten
bis sie erlischt.
- Unter besonders strengen
Winterbedingungen (zum Beispiel
bei Temperaturen unter -23°C),
lassen Sie den Motor 4 Minuten
warmlaufen , bevor Sie das
Fahrzeug anlassen, um die
richtige Funktionsweise und die
Langlebigkeit der mechanischen
Bauteile Ihres Fahrzeugs zu
gewährleisten.
Lassen Sie den Motor niemals in einem
nicht ausreichend gelüfteten Raum
laufen: Wärmemotoren stoßen Abgase
wie Kohlenmonoxid aus. Es besteht
Erstickungs- und Lebensgefahr.
Schalten Sie die Zündung aus, wenn der
Motor nicht sofort startet.
Warten Sie einen Moment, bevor Sie erneut
starten. Wenn der Motor nach einigen
Versuchen immer noch nicht startet,
versuchen Sie es nicht weiter: es könnten
Anlasser oder Motor beschädigt werden.
Suchen Sie einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf.
Proace_de.indb 20022/07/2016 14:44
