Ãœbersicht
Jumpy _de_Chap00b_vue-ensemble_ed01-2016

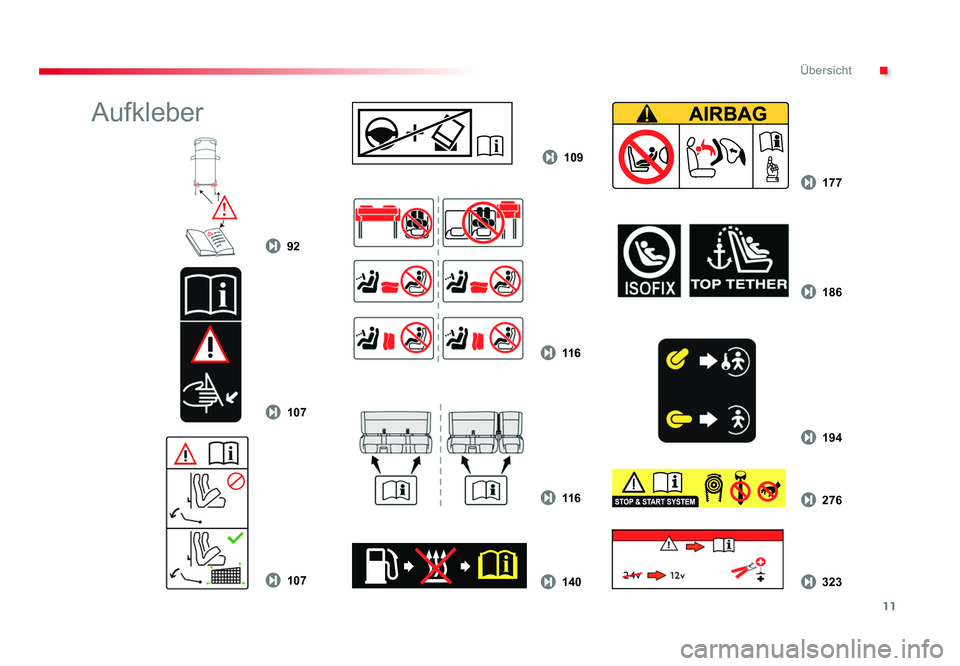

Aufkleber
Proace_de.indb 1122/07/2016 14:41

12

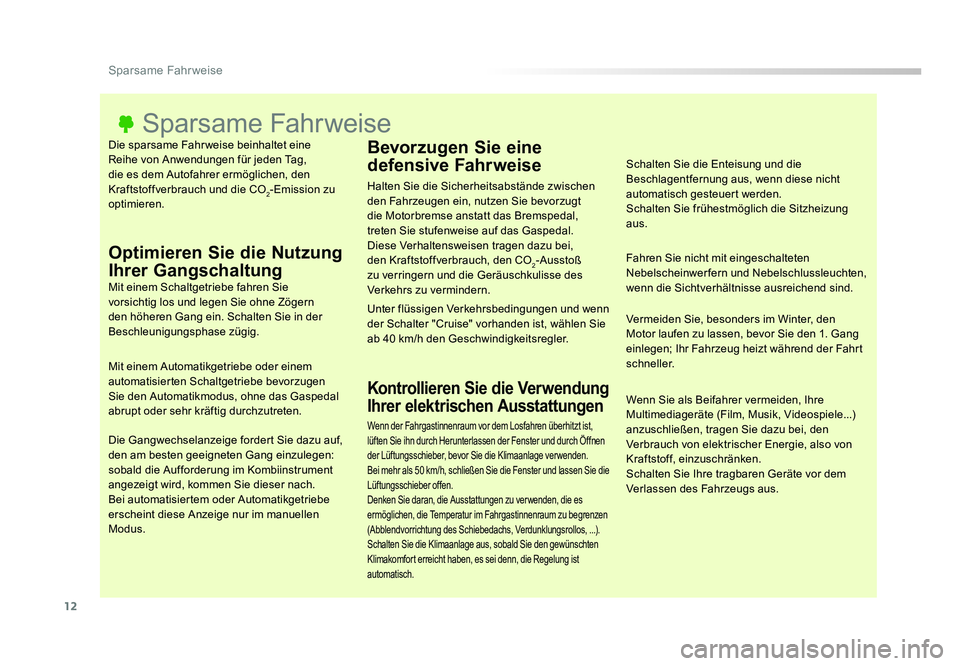

Sparsame Fahrweise
Jumpy _de_Chap00c_eco-conduite_ed01-2016
Die sparsame Fahrweise beinhaltet eine
Reihe von Anwendungen für jeden Tag,
die es dem Autofahrer ermöglichen, den
Kraftstoffverbrauch und die CO
2-Emission zu
optimieren.
Sparsame Fahrweise
Optimieren Sie die Nutzung
Ihrer Gangschaltung
Mit einem Schaltgetriebe fahren Sie
vorsichtig los und legen Sie ohne Zögern
den höheren Gang ein. Schalten Sie in der
Beschleunigungsphase zügig.
Mit einem Automatikgetriebe oder einem
automatisierten Schaltgetriebe bevorzugen
Sie den Automatikmodus, ohne das Gaspedal
abrupt oder sehr kräftig durchzutreten.
Die Gangwechselanzeige fordert Sie dazu auf,
den am besten geeigneten Gang einzulegen:
sobald die Aufforderung im Kombiinstrument
angezeigt wird, kommen Sie dieser nach.
Bei automatisiertem oder Automatikgetriebe
erscheint diese Anzeige nur im manuellen
Modus.
Bevorzugen Sie eine
defensive Fahrweise
Halten Sie die Sicherheitsabstände zwischen
den Fahrzeugen ein, nutzen Sie bevorzugt
die Motorbremse anstatt das Bremspedal,
treten Sie stufenweise auf das Gaspedal.
Diese Verhaltensweisen tragen dazu bei,
den Kraftstoffverbrauch, den CO
2-Ausstoß
zu verringern und die Geräuschkulisse des
Verkehrs zu vermindern.
Unter flüssigen Verkehrsbedingungen und wenn
der Schalter "Cruise" vorhanden ist, wählen Sie
ab 40 km/h den Geschwindigkeitsregler.
Kontrollieren Sie die Verwendung
Ihrer elektrischen Ausstattungen
Schalten Sie die Enteisung und die
Beschlagentfernung aus, wenn diese nicht
automatisch gesteuert werden.
Schalten Sie frühestmöglich die Sitzheizung
aus.
Fahren Sie nicht mit eingeschalteten
Nebelscheinwerfern und Nebelschlussleuchten,
wenn die Sichtverhältnisse ausreichend sind.
Vermeiden Sie, besonders im Winter, den
Motor laufen zu lassen, bevor Sie den 1. Gang
einlegen; Ihr Fahrzeug heizt während der Fahrt
schneller.
Wenn Sie als Beifahrer vermeiden, Ihre
Multimediageräte (Film, Musik, Videospiele...)
anzuschließen, tragen Sie dazu bei, den
Verbrauch von elektrischer Energie, also von
Kraftstoff, einzuschränken.
Schalten Sie Ihre tragbaren Geräte vor dem
Verlassen des Fahrzeugs aus.
Wenn der Fahrgastinnenraum vor dem Losfahren überhitzt ist,
lüften Sie ihn durch Herunterlassen der Fenster und durch Öffnen
der Lüftungsschieber, bevor Sie die Klimaanlage ver wenden.
Bei mehr als 50 km/h, schließen Sie die Fenster und lassen Sie die
Lüftungsschieber offen.
Denken Sie daran, die Ausstattungen zu ver wenden, die es
ermöglichen, die Temperatur im Fahrgastinnenraum zu begrenzen
(Abblendvorrichtung des Schiebedachs, Verdunklungsrollos, ...).
Schalten Sie die Klimaanlage aus, sobald Sie den gewünschten
Klimakomfort erreicht haben, es sei denn, die Regelung ist
automatisch.
Proace_de.indb 1222/07/2016 14:41

13
.Sparsame Fahrweise
Jumpy _de_Chap00c_eco-conduite_ed01-2016

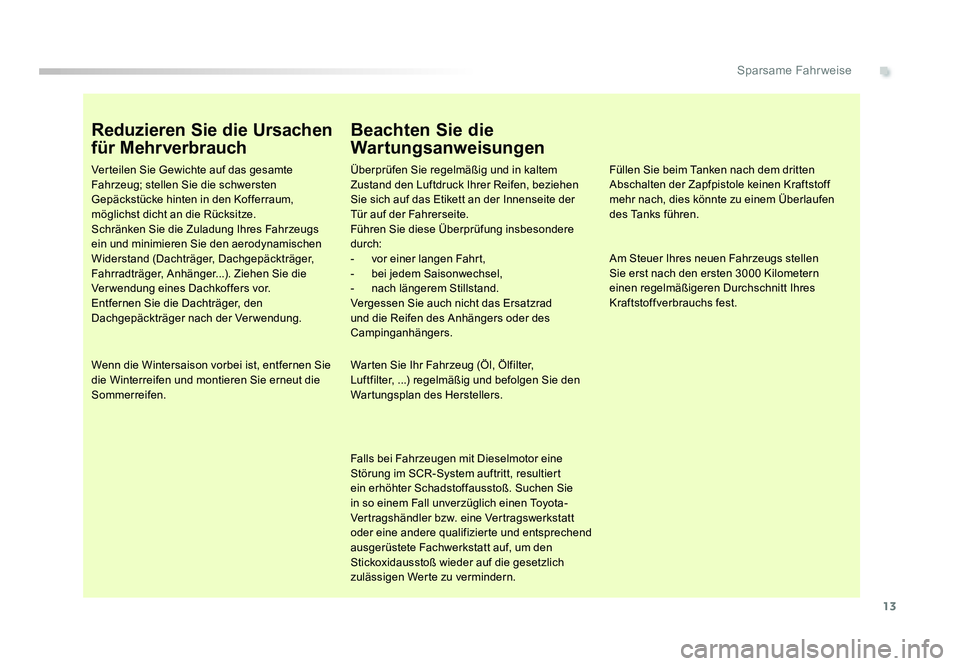

Reduzieren Sie die Ursachen
für Mehrverbrauch
Verteilen Sie Gewichte auf das gesamte
Fahrzeug; stellen Sie die schwersten
Gepäckstücke hinten in den Kofferraum,
möglichst dicht an die Rücksitze.
Schränken Sie die Zuladung Ihres Fahrzeugs
ein und minimieren Sie den aerodynamischen
Widerstand (Dachträger, Dachgepäckträger,
Fahrradträger, Anhänger...). Ziehen Sie die
Ver wendung eines Dachkoffers vor.
Entfernen Sie die Dachträger, den
Dachgepäckträger nach der Verwendung.
Wenn die Wintersaison vorbei ist, entfernen Sie
die Winterreifen und montieren Sie erneut die
Sommerreifen.
Beachten Sie die
Wartungsanweisungen
Überprüfen Sie regelmäßig und in kaltem
Zustand den Luftdruck Ihrer Reifen, beziehen
Sie sich auf das Etikett an der Innenseite der
Tür auf der Fahrerseite.
Führen Sie diese Überprüfung insbesondere
durch:
- vor einer langen Fahrt,
- bei jedem Saisonwechsel,
- nach längerem Stillstand.
Vergessen Sie auch nicht das Ersatzrad
und die Reifen des Anhängers oder des
Campinganhängers.
Warten Sie Ihr Fahrzeug (Öl, Ölfilter,
Luftfilter, ...) regelmäßig und befolgen Sie den
Wartungsplan des Herstellers.
Falls bei Fahrzeugen mit Dieselmotor eine
Störung im SCR-System auftritt, resultiert
ein erhöhter Schadstoffausstoß. Suchen Sie
in so einem Fall unverzüglich einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt auf, um den
Stickoxidausstoß wieder auf die gesetzlich
zulässigen Werte zu vermindern. Füllen Sie beim Tanken nach dem dritten
Abschalten der Zapfpistole keinen Kraftstoff
mehr nach, dies könnte zu einem Überlaufen
des Tanks führen.
Am Steuer Ihres neuen Fahrzeugs stellen
Sie erst nach den ersten 3000 Kilometern
einen regelmäßigeren Durchschnitt Ihres
Kraftstoffverbrauchs fest.
Proace_de.indb 1322/07/2016 14:41

14
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

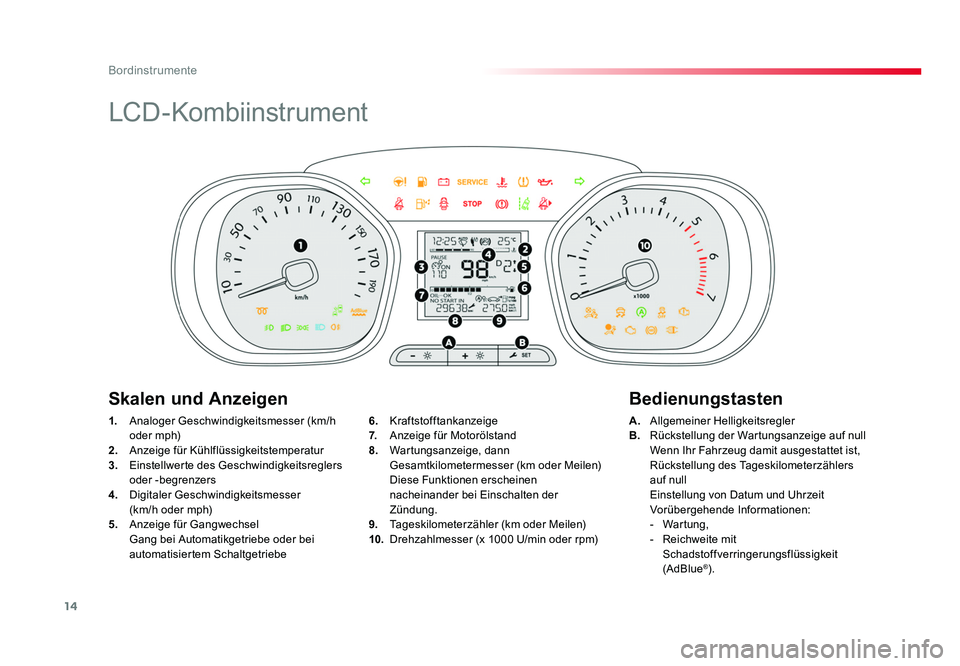

LCD-Kombiinstrument
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Anzeige für Kühlflüssigkeitstemperatur
3. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
4. Digitaler Geschwindigkeitsmesser
(km/h oder mph)
5. Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder bei automatisiertem Schaltgetriebe A.
Allgemeiner Helligkeitsregler
B. Rückstellung der Wartungsanzeige auf null
Wenn Ihr Fahrzeug damit ausgestattet ist, Rückstellung des Tageskilometerzählers
auf null
Einstellung von Datum und Uhrzeit
Vorübergehende Informationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
6.
Kraftstofftankanzeige
7. Anzeige für Motorölstand
8. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Diese Funktionen erscheinen
nacheinander bei Einschalten der
Zündung.
9. Tageskilometerzähler (km oder Meilen)
10. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten
Proace_de.indb 1422/07/2016 14:41

15
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Kraftstofftankanzeige
3. Anzeige für Kühlflüssigkeitstemperatur
4. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
5. Digitaler Geschwindigkeitsmesser (km/h
oder mph) A.
Rückstellung der Wartungsanzeige auf null
Aufruf der Sofortinformationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
und der Strecke auf null
6.
Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe
7. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen),
Tageskilometerzähler (km oder Meilen),
Anzeige von Meldungen, ...
8. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten

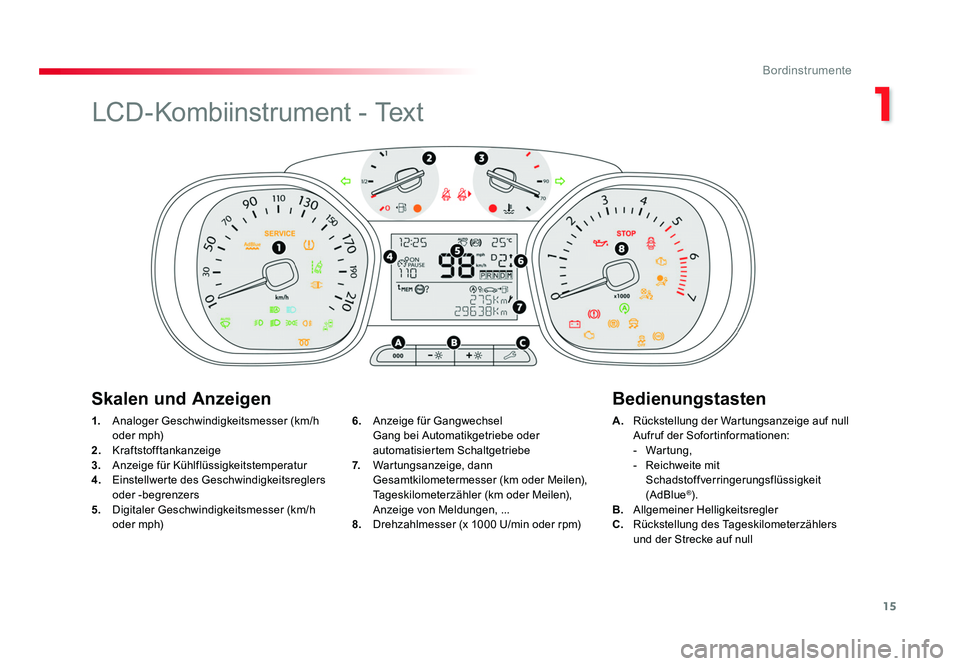

LCD-Kombiinstrument - Text
Proace_de.indb 1522/07/2016 14:41

16
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

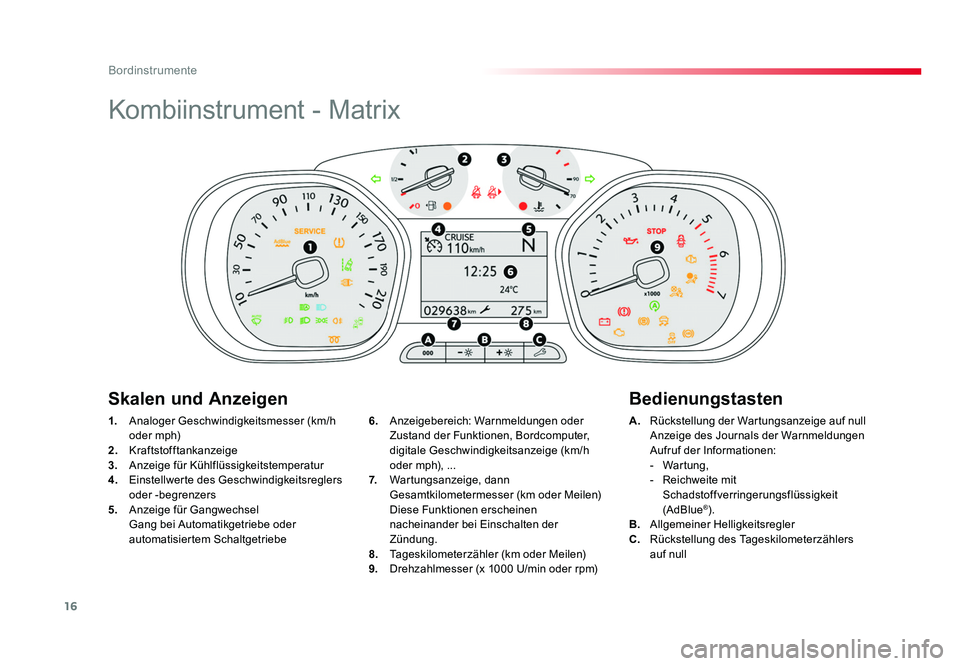

Kombiinstrument - Matrix
1. Analoger Geschwindigkeitsmesser (km/h
oder mph)
2. Kraftstofftankanzeige
3. Anzeige für Kühlflüssigkeitstemperatur
4. Einstellwerte des Geschwindigkeitsreglers
oder -begrenzers
5. Anzeige für Gangwechsel
Gang bei Automatikgetriebe oder automatisiertem Schaltgetriebe A.
Rückstellung der Wartungsanzeige auf null
Anzeige des Journals der Warnmeldungen
Aufruf der Informationen:
- Wartung,
- Reichweite mit Schadstoffverringerungsflüssigkeit
(AdBlue
®).
B. Allgemeiner Helligkeitsregler
C. Rückstellung des Tageskilometerzählers
auf null
6.
Anzeigebereich: Warnmeldungen oder
Zustand der Funktionen, Bordcomputer,
digitale Geschwindigkeitsanzeige (km/h
oder mph), ...
7. Wartungsanzeige, dann
Gesamtkilometermesser (km oder Meilen)
Diese Funktionen erscheinen
nacheinander bei Einschalten der
Zündung.
8. Tageskilometerzähler (km oder Meilen)
9. Drehzahlmesser (x 1000 U/min oder rpm)
Skalen und Anzeigen Bedienungstasten
Proace_de.indb 1622/07/2016 14:41

17
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016

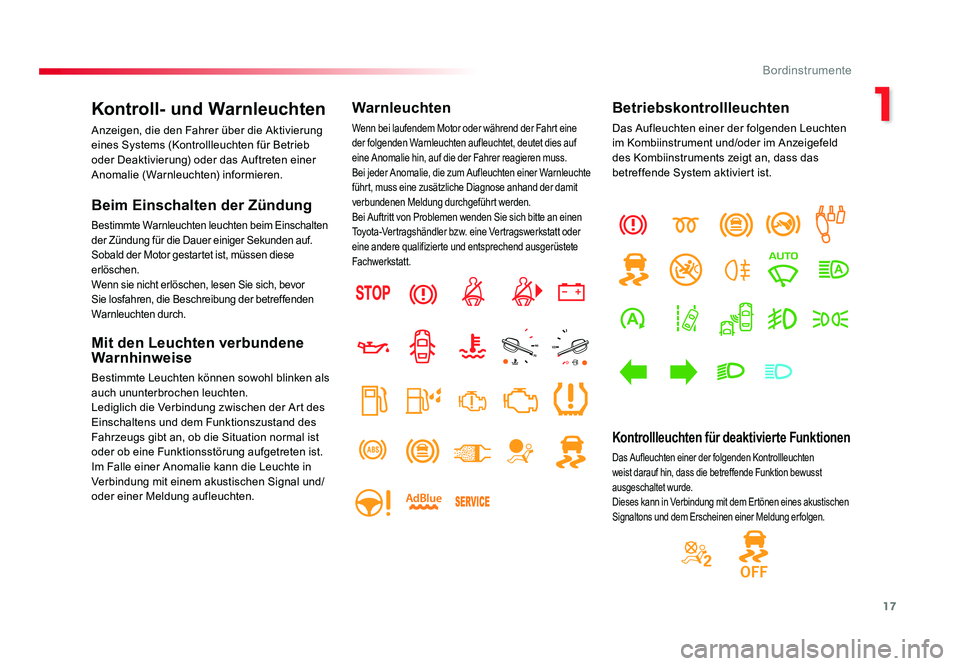

Kontroll- und Warnleuchten
Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Anomalie (Warnleuchten) informieren.
Beim Einschalten der Zündung
Bestimmte Warnleuchten leuchten beim Einschalten
der Zündung für die Dauer einiger Sekunden auf.
Sobald der Motor gestartet ist, müssen diese
erlöschen.
Wenn sie nicht erlöschen, lesen Sie sich, bevor
Sie losfahren, die Beschreibung der betreffenden
Warnleuchten durch.
Mit den Leuchten verbundene
Warnhinweise
Bestimmte Leuchten können sowohl blinken als
auch ununterbrochen leuchten.
Lediglich die Verbindung zwischen der Art des
Einschaltens und dem Funktionszustand des
Fahrzeugs gibt an, ob die Situation normal ist
oder ob eine Funktionsstörung aufgetreten ist.
Im Falle einer Anomalie kann die Leuchte in
Verbindung mit einem akustischen Signal und/
oder einer Meldung aufleuchten.
Warnleuchten
Wenn bei laufendem Motor oder während der Fahrt eine
der folgenden Warnleuchten aufleuchtet, deutet dies auf
eine Anomalie hin, auf die der Fahrer reagieren muss.
Bei jeder Anomalie, die zum Aufleuchten einer Warnleuchte
führt, muss eine zusätzliche Diagnose anhand der damit
verbundenen Meldung durchgeführt werden.
Bei Auftritt von Problemen wenden Sie sich bitte an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
Betriebskontrollleuchten
Das Aufleuchten einer der folgenden Leuchten
im Kombiinstrument und/oder im Anzeigefeld
des Kombiinstruments zeigt an, dass das
betreffende System aktiviert ist.
Kontrollleuchten für deaktivierte Funktionen
Das Aufleuchten einer der folgenden Kontrollleuchten
weist darauf hin, dass die betreffende Funktion bewusst
ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen
Signaltons und dem Erscheinen einer Meldung er folgen.
Proace_de.indb 1722/07/2016 14:42

18
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
STOP ununterbrochen in
Verbindung mit einer
anderen Warnleuchte,
einem akustischen
Signal und einer
Meldung Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwerwiegenden Fehlfunktion
des Motors, des Bremssystems,
der Servolenkung, etc. oder einem
schwerwiegenden elektrischen
Defekt. Halten Sie das Fahrzeug unbedingt an, sobald dies
gefahrlos möglich ist.
Stellen Sie das Fahrzeug unverzüglich ab, schalten
Sie die Zündung aus und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Feststellbremse ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die
Kontrollleuchte erlischt; halten Sie die Fußbremse
gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur
Feststellbremse siehe
entsprechende Rubrik.
Bremsanlage ununterbrochen Starkes Absinken der
Bremsflüssigkeit im Bremskreis.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Füllen Sie eine von Toyota empfohlene Bremsflüssigkeit nach.
Falls die Störung weiterhin auftritt, das System unverzüglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen entsprechend qualifizierten und ausgerüsteten
Fachwerkstatt überprüfen lassen.
+ ununterbrochen in
Verbindung mit der
ABS-WarnleuchteDer elektronische Bremskraftverteiler
(EBV) weist einen Defekt auf.
Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 1822/07/2016 14:42

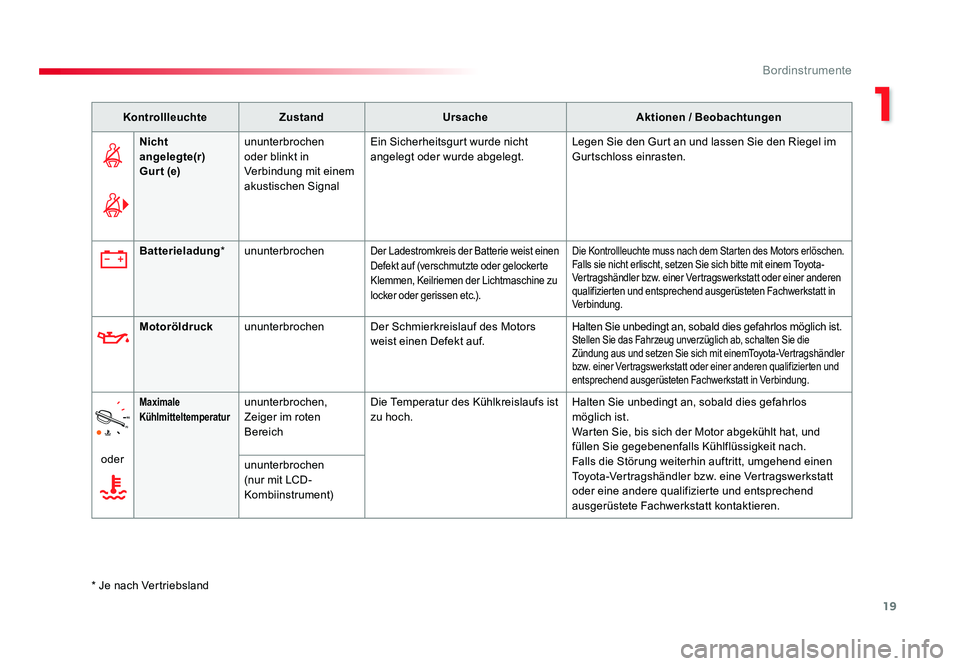

19
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Nicht
angelegte(r)
Gurt (e) ununterbrochen
oder blinkt in
Verbindung mit einem
akustischen Signal Ein Sicherheitsgurt wurde nicht
angelegt oder wurde abgelegt.
Legen Sie den Gurt an und lassen Sie den Riegel im
Gurtschloss einrasten.
* Je nach Vertriebsland Batterieladung
*ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelockerte
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.).Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
Motoröldruck ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
oder
Maximale
Kühlmitteltemperaturununterbrochen,
Zeiger im roten
BereichDie Temperatur des Kühlkreislaufs ist
zu hoch.
Halten Sie unbedingt an, sobald dies gefahrlos
möglich ist.
Warten Sie, bis sich der Motor abgekühlt hat, und
füllen Sie gegebenenfalls Kühlflüssigkeit nach.
Falls die Störung weiterhin auftritt, umgehend einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt kontaktieren.
ununterbrochen
(nur mit LCD-
Kombiinstrument)
Proace_de.indb 1922/07/2016 14:42

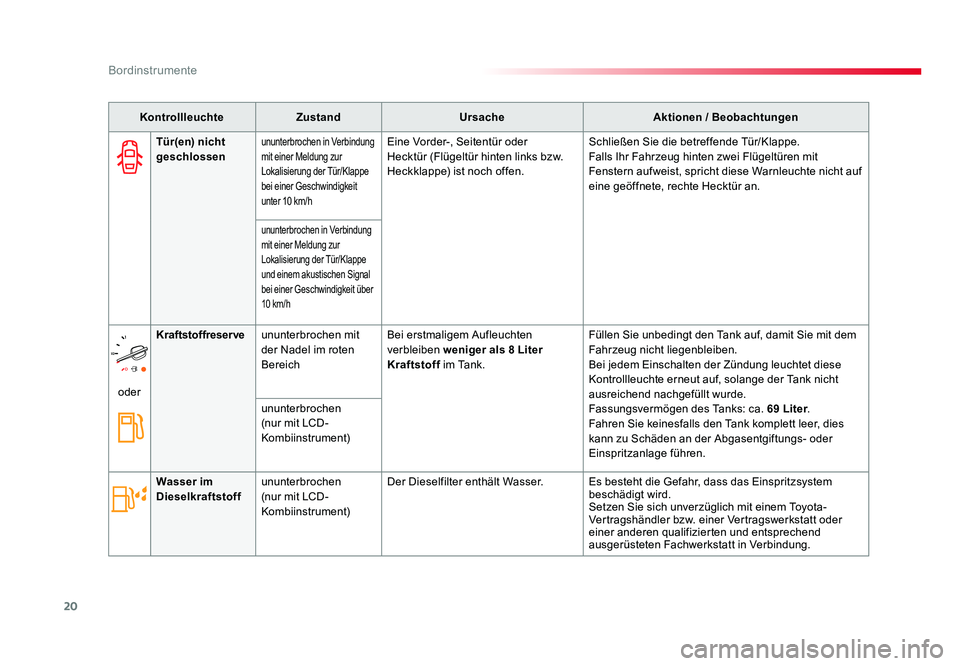

20
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tür(en) nicht
geschlossen
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
bei einer Geschwindigkeit
unter 10 km/hEine Vorder-, Seitentür oder
Hecktür (Flügeltür hinten links bzw.
Heckklappe) ist noch offen. Schließen Sie die betreffende Tür/Klappe.
Falls Ihr Fahrzeug hinten zwei Flügeltüren mit
Fenstern aufweist, spricht diese Warnleuchte nicht auf
eine geöffnete, rechte Hecktür an.
ununterbrochen in Verbindung
mit einer Meldung zur
Lokalisierung der Tür/Klappe
und einem akustischen Signal
bei einer Geschwindigkeit über
10 km/h
oderKraftstoffreserve
ununterbrochen mit
der Nadel im roten
Bereich Bei erstmaligem Aufleuchten
verbleiben
weniger als 8 Liter
Kraftstoff im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem
Fahrzeug nicht liegenbleiben.
Bei jedem Einschalten der Zündung leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht
ausreichend nachgefüllt wurde.
Fassungsvermögen des Tanks: ca.
69 Liter.
Fahren Sie keinesfalls den Tank komplett leer, dies
kann zu Schäden an der Abgasentgiftungs- oder
Einspritzanlage führen.
ununterbrochen
(nur mit LCD-
Kombiinstrument)
Wasser im
Dieselkraftstoff ununterbrochen
(nur mit LCD-
Kombiinstrument) Der Dieselfilter enthält Wasser.
Es besteht die Gefahr, dass das Einspritzsystem
beschädigt wird.
Setzen Sie sich unverzüglich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Proace_de.indb 2022/07/2016 14:42
