TOYOTA PROACE 2016 Betriebsanleitungen (in German)

21
1

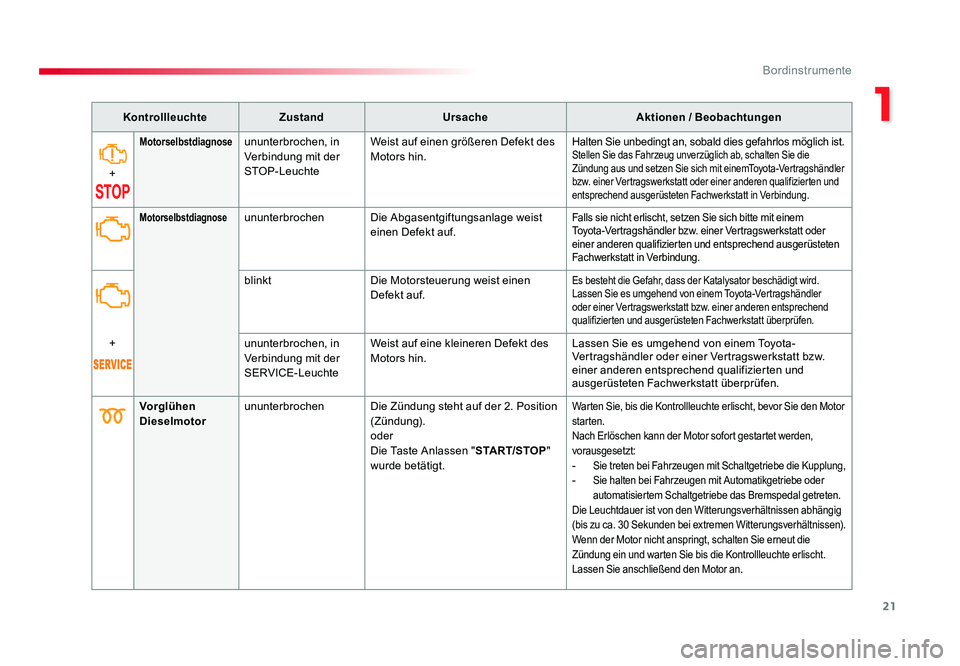

Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
Motorselbstdiagnoseununterbrochen, in
Verbindung mit der
STOP-Leuchte Weist auf einen größeren Defekt des
Motors hin.Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.Stellen Sie das Fahrzeug unverzüglich ab, schalten Sie die
Zündung aus und setzen Sie sich mit einemToyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Vorglühen
Dieselmotor
ununterbrochen
Die Zündung steht auf der 2. Position
(Zündung).
oder
Die Taste Anlassen "START/STOP"
wurde betätigt.Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Nach Erlöschen kann der Motor sofort gestartet werden,
vorausgesetzt:
- Sie treten bei Fahrzeugen mit Schaltgetriebe die Kupplung,- Sie halten bei Fahrzeugen mit Automatikgetriebe oder
automatisiertem Schaltgetriebe das Bremspedal getreten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.
Motorselbstdiagnoseununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf.Falls sie nicht erlischt, setzen Sie sich bitte mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt in Verbindung.
blinktDie Motorsteuerung weist einen
Defekt auf.Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
+ ununterbrochen, in
Verbindung mit der
SERVICE-LeuchteWeist auf eine kleineren Defekt des
Motors hin.
Lassen Sie es umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Proace_de.indb 2122/07/2016 14:42

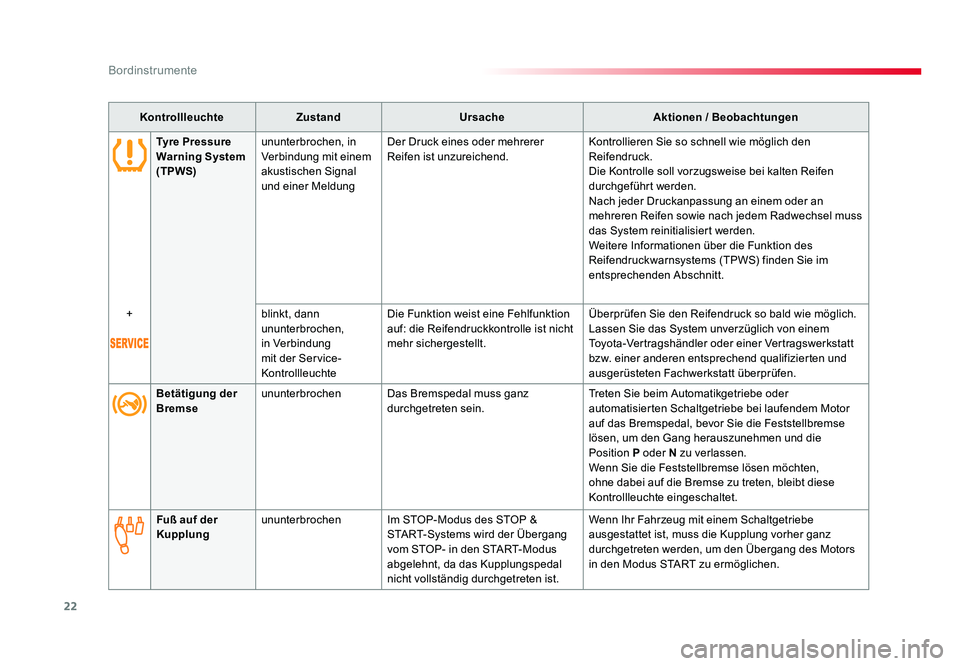

22
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Tyre Pressure
Warning System
(TPWS) ununterbrochen, in
Verbindung mit einem
akustischen Signal
und einer Meldung Der Druck eines oder mehrerer
Reifen ist unzureichend.
Kontrollieren Sie so schnell wie möglich den
Reifendruck.
Die Kontrolle soll vorzugsweise bei kalten Reifen
durchgeführt werden.
Nach jeder Druckanpassung an einem oder an
mehreren Reifen sowie nach jedem Radwechsel muss
das System reinitialisiert werden.
Weitere Informationen über die Funktion des
Reifendruckwarnsystems (TPWS) finden Sie im
entsprechenden Abschnitt.
+ blinkt, dann
ununterbrochen,
in Verbindung
mit der Service-
KontrollleuchteDie Funktion weist eine Fehlfunktion
auf: die Reifendruckkontrolle ist nicht
mehr sichergestellt.
Überprüfen Sie den Reifendruck so bald wie möglich.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Betätigung der
Bremse ununterbrochen
Das Bremspedal muss ganz
durchgetreten sein. Treten Sie beim Automatikgetriebe oder
automatisierten Schaltgetriebe bei laufendem Motor
auf das Bremspedal, bevor Sie die Feststellbremse
lösen, um den Gang herauszunehmen und die
Position
P oder N zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.
Fuß auf der
Kupplung ununterbrochen
Im STOP-Modus des STOP &
START-Systems wird der Übergang
vom STOP- in den START-Modus
abgelehnt, da das Kupplungspedal
nicht vollständig durchgetreten ist. Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss die Kupplung vorher ganz
durchgetreten werden, um den Übergang des Motors
in den Modus START zu ermöglichen.
Proace_de.indb 2222/07/2016 14:42

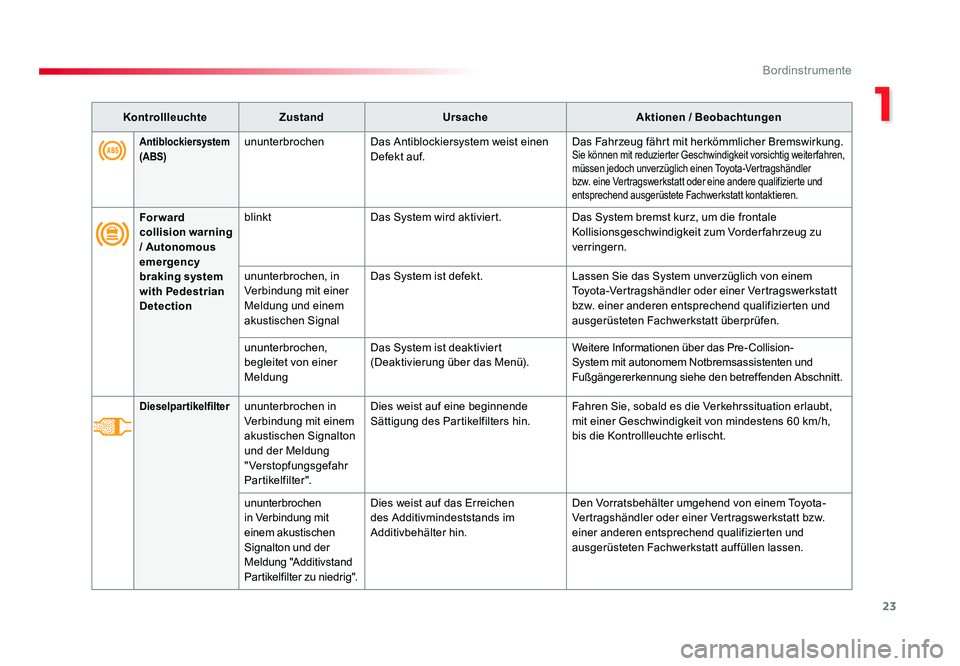

23
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Antiblockiersystem
(ABS)ununterbrochenDas Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.Sie können mit reduzierter Geschwindigkeit vorsichtig weiter fahren,
müssen jedoch unverzüglich einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt kontaktieren.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
For ward
collision warning
/ Autonomous
emergency
braking system
with Pedestrian
Detection blinkt
Das System wird aktiviert. Das System bremst kurz, um die frontale
Kollisionsgeschwindigkeit zum Vorder fahrzeug zu
verringern.
ununterbrochen, in
Verbindung mit einer
Meldung und einem
akustischen Signal Das System ist defekt.
Lassen Sie das System unverzüglich von einem
Toyota-Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
ununterbrochen,
begleitet von einer
Meldung Das System ist deaktiviert
(Deaktivierung über das Menü).
Weitere Informationen über das Pre- Collision-
System mit autonomem Notbremsassistenten und
Fußgängererkennung siehe den betreffenden Abschnitt.
Dieselpartikelfilterununterbrochen in
Verbindung mit einem
akustischen Signalton
und der Meldung
"Verstopfungsgefahr
Partikelfilter".Dies weist auf eine beginnende
Sättigung des Partikelfilters hin.
Fahren Sie, sobald es die Verkehrssituation erlaubt,
mit einer Geschwindigkeit von mindestens 60 km/h,
bis die Kontrollleuchte erlischt.
ununterbrochen
in Verbindung mit
einem akustischen
Signalton und der
Meldung "Additivstand
Partikelfilter zu niedrig". Dies weist auf das Erreichen
des Additivmindeststands im
Additivbehälter hin.
Den Vorratsbehälter umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt auffüllen lassen.
Proace_de.indb 2322/07/2016 14:42

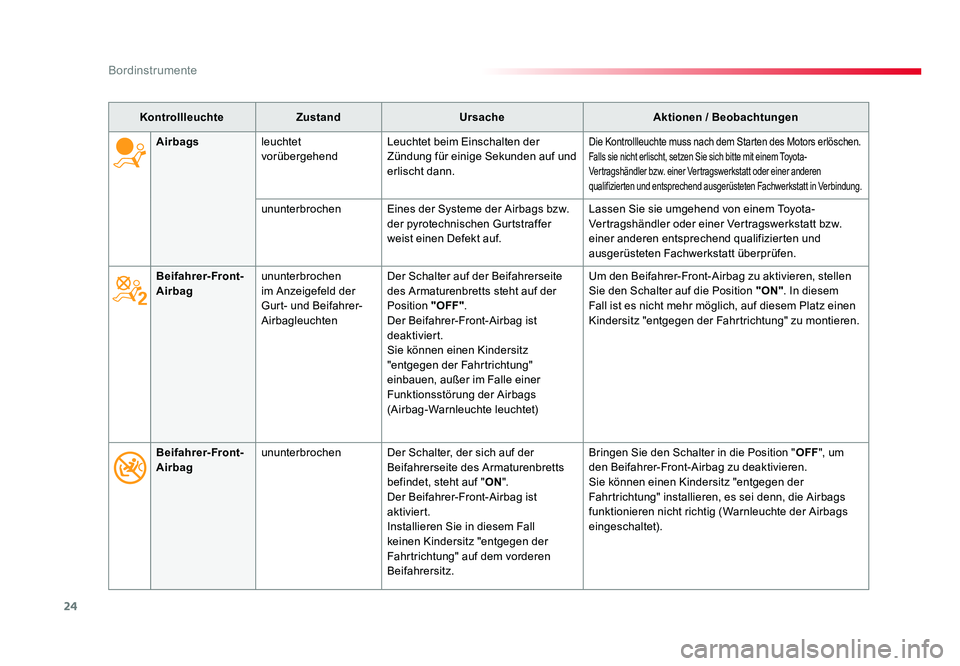

24
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Beifahrer- Front-
Airbag ununterbrochen
im Anzeigefeld der
Gurt- und Beifahrer-
Airbagleuchten Der Schalter auf der Beifahrerseite
des Armaturenbretts steht auf der
Position
"OFF".
Der Beifahrer-Front-Airbag ist
deaktiviert.
Sie können einen Kindersitz
"entgegen der Fahrtrichtung"
einbauen, außer im Falle einer
Funktionsstörung der Airbags
(Airbag-Warnleuchte leuchtet) Um den Beifahrer-Front-Airbag zu aktivieren, stellen
Sie den Schalter auf die Position
"ON". In diesem
Fall ist es nicht mehr möglich, auf diesem Platz einen
Kindersitz "entgegen der Fahrtrichtung" zu montieren.
Airbags
leuchtet
vorübergehend Leuchtet beim Einschalten der
Zündung für einige Sekunden auf und
erlischt dann.
Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.Falls sie nicht erlischt, setzen Sie sich bitte mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
ununterbrochen
Eines der Systeme der Airbags bzw.
der pyrotechnischen Gurtstraffer
weist einen Defekt auf. Lassen Sie sie umgehend von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt bzw.
einer anderen entsprechend qualifizierten und
ausgerüsteten Fachwerkstatt überprüfen.
Beifahrer- Front-
Airbag ununterbrochen
Der Schalter, der sich auf der
Beifahrerseite des Armaturenbretts
befindet, steht auf "ON".
Der Beifahrer-Front-Airbag ist
aktiviert.
Installieren Sie in diesem Fall
keinen Kindersitz "entgegen der
Fahrtrichtung" auf dem vorderen
Beifahrersitz. Bringen Sie den Schalter in die Position "
OFF", um
den Beifahrer-Front-Airbag zu deaktivieren.
Sie können einen Kindersitz "entgegen der
Fahrtrichtung" installieren, es sei denn, die Airbags
funktionieren nicht richtig (Warnleuchte der Airbags
eingeschaltet).
Proace_de.indb 2422/07/2016 14:42

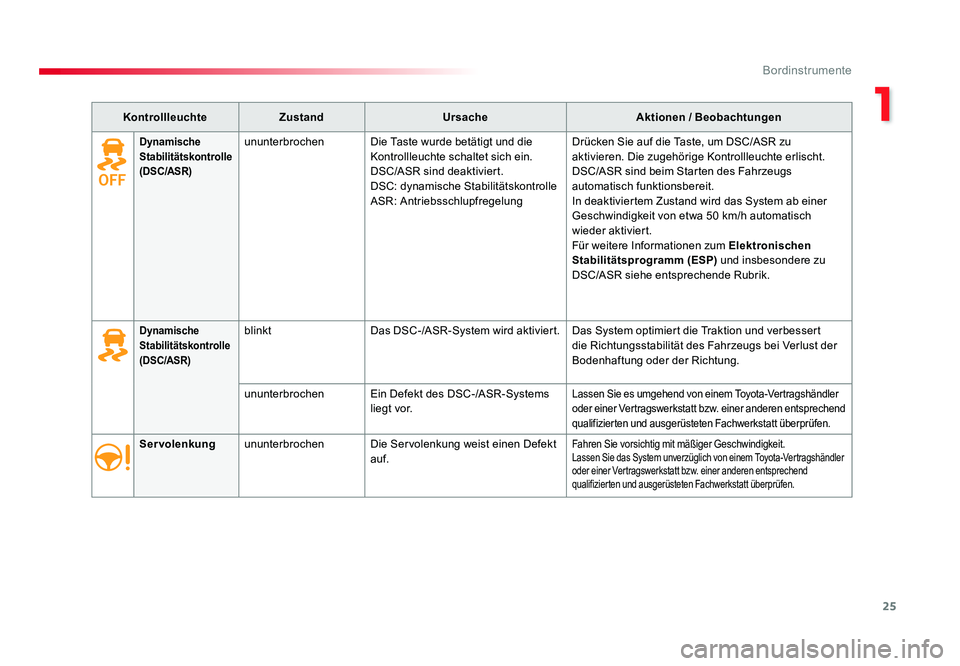

25
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Servolenkung ununterbrochen Die Servolenkung weist einen Defekt
auf.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit.Lassen Sie das System unverzüglich von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)blinktDas DSC-/ASR-System wird aktiviert. Das System optimiert die Traktion und verbessert
die Richtungsstabilität des Fahrzeugs bei Verlust der
Bodenhaftung oder der Richtung.
ununterbrochen Ein Defekt des DSC-/ASR-Systems
liegt vor.
Lassen Sie es umgehend von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen entsprechend
qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Dynamische
Stabilitätskontrolle
(DSC/ASR)ununterbrochen Die Taste wurde betätigt und die
Kontrollleuchte schaltet sich ein.
DSC/ASR sind deaktiviert.
DSC: dynamische Stabilitätskontrolle
ASR: Antriebsschlupfregelung Drücken Sie auf die Taste, um DSC/ASR zu
aktivieren. Die zugehörige Kontrollleuchte erlischt.
DSC/ASR sind beim Starten des Fahrzeugs
automatisch funktionsbereit.
In deaktiviertem Zustand wird das System ab einer
Geschwindigkeit von etwa 50 km/h automatisch
wieder aktiviert.
Für weitere Informationen zum
Elektronischen
Stabilitätsprogramm (ESP) und insbesondere zu
DSC/ASR siehe entsprechende Rubrik.
Proace_de.indb 2522/07/2016 14:42

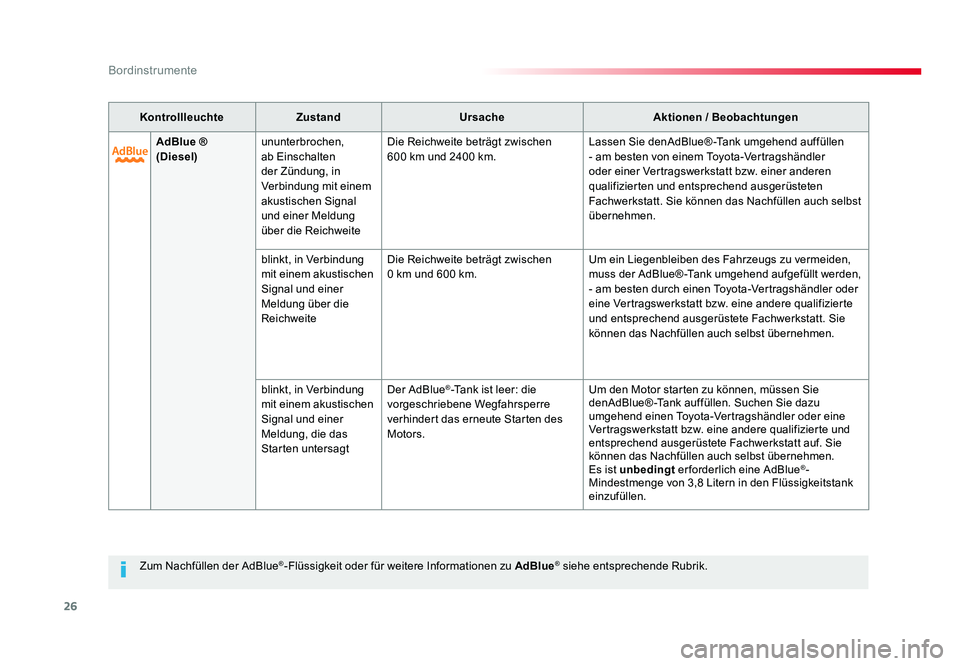

26
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Zum Nachfüllen der AdBlue®-Flüssigkeit oder für weitere Informationen zu AdBlue® siehe entsprechende Rubrik.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
AdBlue ®
(Diesel) ununterbrochen,
ab Einschalten
der Zündung, in
Verbindung mit einem
akustischen Signal
und einer Meldung
über die Reichweite Die Reichweite beträgt zwischen
600
km und 2400 km. Lassen Sie denAdBlue® -Tank umgehend auffüllen
- am besten von einem Toyota-Vertragshändler
oder einer Vertragswerkstatt bzw. einer anderen
qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt. Sie können das Nachfüllen auch selbst
übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung über die
Reichweite Die Reichweite beträgt zwischen
0 km und 600 km.
Um ein Liegenbleiben des Fahrzeugs zu vermeiden,
muss der AdBlue® -Tank umgehend aufgefüllt werden,
- am besten durch einen Toyota-Vertragshändler oder
eine Vertragswerkstatt bzw. eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt. Sie
können das Nachfüllen auch selbst übernehmen.
blinkt, in Verbindung
mit einem akustischen
Signal und einer
Meldung, die das
Starten untersagt Der AdBlue
®-Tank ist leer: die
vorgeschriebene Wegfahrsperre
verhindert das erneute Starten des
Motors. Um den Motor starten zu können, müssen Sie
denAdBlue® -Tank auffüllen. Suchen Sie dazu
umgehend einen Toyota-Vertragshändler oder eine
Vertragswerkstatt bzw. eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt auf. Sie
können das Nachfüllen auch selbst übernehmen.
Es ist
unbedingt er forderlich eine AdBlue
®-
Mindestmenge von 3,8 Litern in den Flüssigkeitstank
einzufüllen.
Proace_de.indb 2622/07/2016 14:42

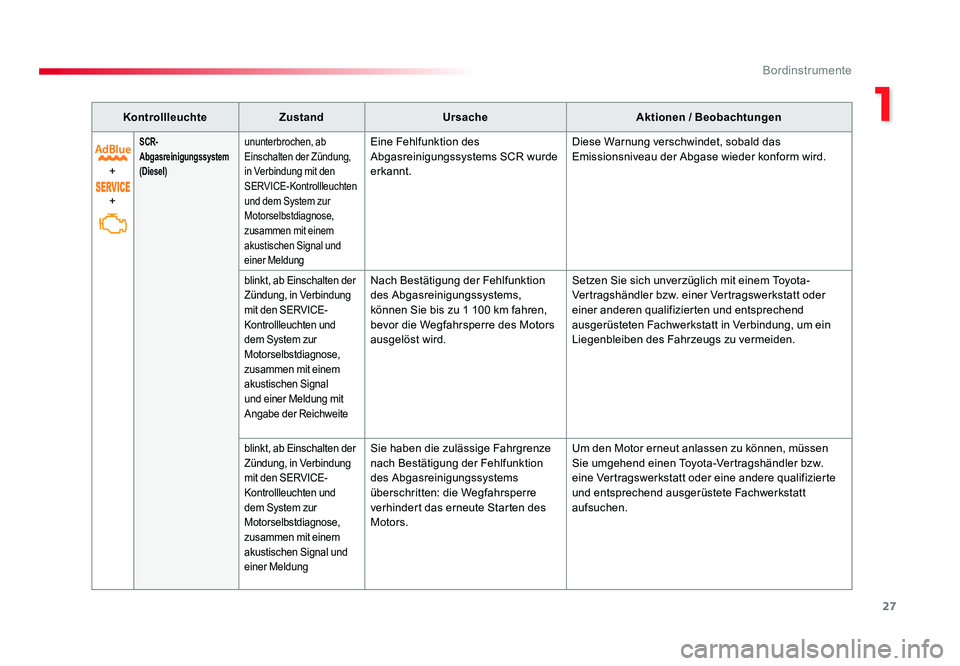

27
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
+
+
SCR-
Abgasreinigungssystem
(Diesel)ununterbrochen, ab
Einschalten der Zündung,
in Verbindung mit den
SERVICE-Kontrollleuchten
und dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungEine Fehlfunktion des
Abgasreinigungssystems SCR wurde
erkannt. Diese Warnung verschwindet, sobald das
Emissionsniveau der Abgase wieder konform wird.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal
und einer Meldung mit
Angabe der ReichweiteNach Bestätigung der Fehlfunktion
des Abgasreinigungssystems,
können Sie bis zu 1 100 km fahren,
bevor die Wegfahrsperre des Motors
ausgelöst wird.Setzen Sie sich unverzüglich mit einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung, um ein
Liegenbleiben des Fahrzeugs zu vermeiden.
blinkt, ab Einschalten der
Zündung, in Verbindung
mit den SERVICE-
Kontrollleuchten und
dem System zur
Motorselbstdiagnose,
zusammen mit einem
akustischen Signal und
einer MeldungSie haben die zulässige Fahrgrenze
nach Bestätigung der Fehlfunktion
des Abgasreinigungssystems
überschritten: die Wegfahrsperre
verhindert das erneute Starten des
Motors.Um den Motor erneut anlassen zu können, müssen
Sie umgehend einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt
aufsuchen.
Proace_de.indb 2722/07/2016 14:42

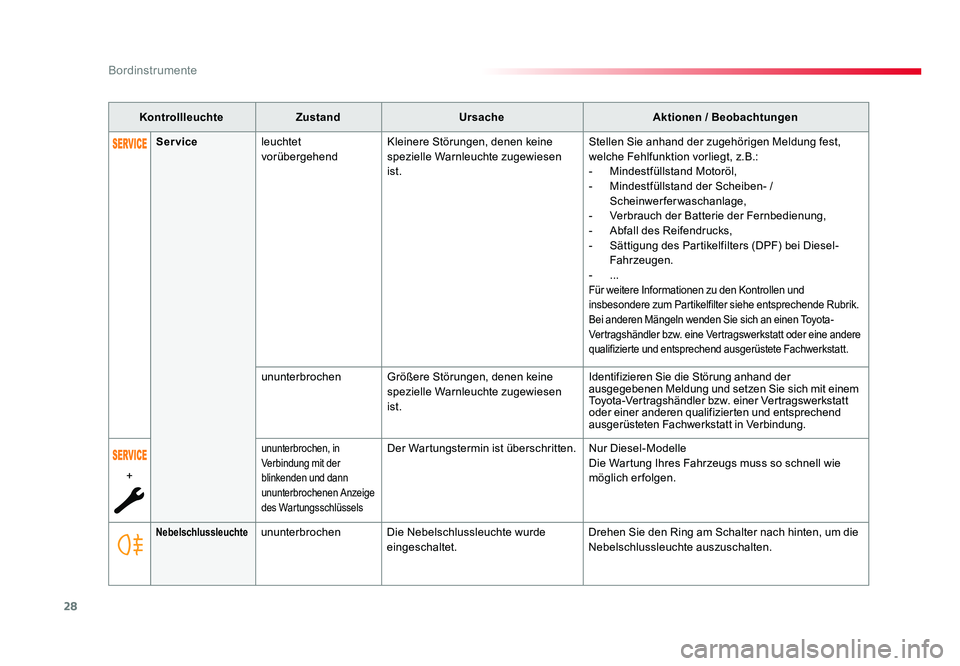

28
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
NebelschlussleuchteununterbrochenDie Nebelschlussleuchte wurde
eingeschaltet. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.
Service
leuchtet
vorübergehend Kleinere Störungen, denen keine
spezielle Warnleuchte zugewiesen
ist. Stellen Sie anhand der zugehörigen Meldung fest,
welche Fehlfunktion vorliegt, z.B.:
-
Mindestfüllstand Motoröl,
- Mindestfüllstand der Scheiben- / Scheinwerferwaschanlage,
- Verbrauch der Batterie der Fernbedienung,
- Abfall des Reifendrucks,
- Sättigung des Partikelfilters (DPF) bei Diesel- Fahrzeugen.
- ...
Für weitere Informationen zu den Kontrollen und
insbesondere zum Partikelfilter siehe entsprechende Rubrik.
Bei anderen Mängeln wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
ununterbrochen Größere Störungen, denen keine
spezielle Warnleuchte zugewiesen
ist. Identifizieren Sie die Störung anhand der
ausgegebenen Meldung und setzen Sie sich mit einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
+
ununterbrochen, in
Verbindung mit der
blinkenden und dann
ununterbrochenen Anzeige
des WartungsschlüsselsDer Wartungstermin ist überschritten. Nur Diesel-Modelle
Die Wartung Ihres Fahrzeugs muss so schnell wie
möglich er folgen.
Proace_de.indb 2822/07/2016 14:42

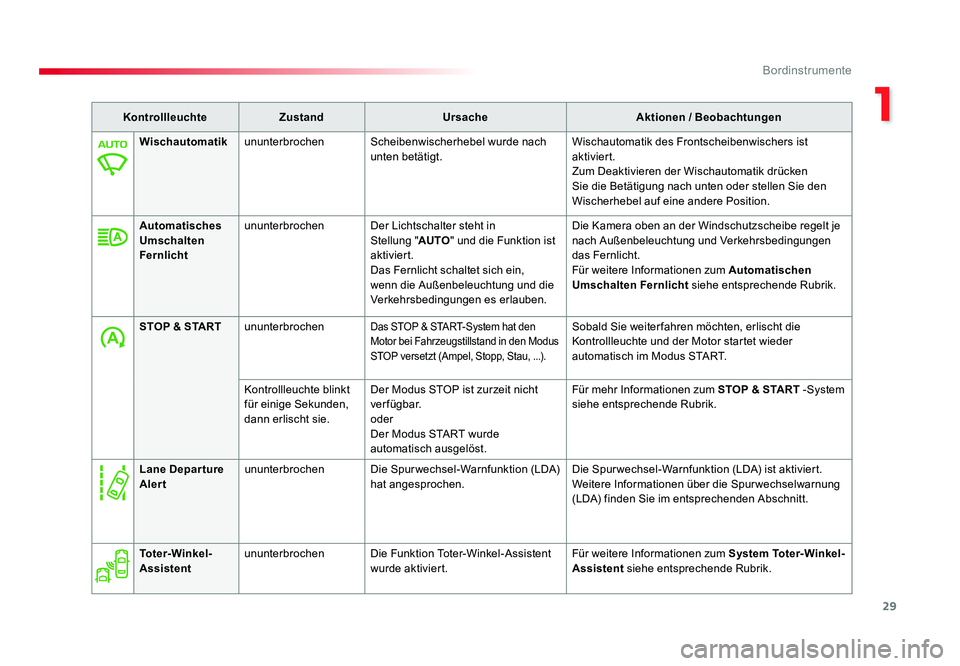

29
1
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
KontrollleuchteZustand Ursache Aktionen / Beobachtungen
Wischautomatik ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.
Zum Deaktivieren der Wischautomatik drücken
Sie die Betätigung nach unten oder stellen Sie den
Wischerhebel auf eine andere Position.
Automatisches
Umschalten
Fernlicht ununterbrochen
Der Lichtschalter steht in
Stellung "AUTO " und die Funktion ist
aktiviert.
Das Fernlicht schaltet sich ein,
wenn die Außenbeleuchtung und die
Verkehrsbedingungen es erlauben. Die Kamera oben an der Windschutzscheibe regelt je
nach Außenbeleuchtung und Verkehrsbedingungen
das Fernlicht.
Für weitere Informationen zum
Automatischen
Umschalten Fernlicht siehe entsprechende Rubrik.
STOP & START ununterbrochen
Das STOP & START-System hat den
Motor bei Fahrzeugstillstand in den Modus
STOP versetzt (Ampel, Stopp, Stau, ...).Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.
Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie. Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zum
STOP & START -System
siehe entsprechende Rubrik.
Toter-Winkel-
Assistent ununterbrochen
Die Funktion Toter-Winkel-Assistent
wurde aktiviert. Für weitere Informationen zum
System Toter-Winkel-
Assistent siehe entsprechende Rubrik.
Lane Depar ture
Alert
ununterbrochen
Die Spur wechsel-Warnfunktion (LDA)
hat angesprochen. Die Spur wechsel-Warnfunktion (LDA) ist aktiviert.
Weitere Informationen über die Spur wechselwarnung
(LDA) finden Sie im entsprechenden Abschnitt.
Proace_de.indb 2922/07/2016 14:42

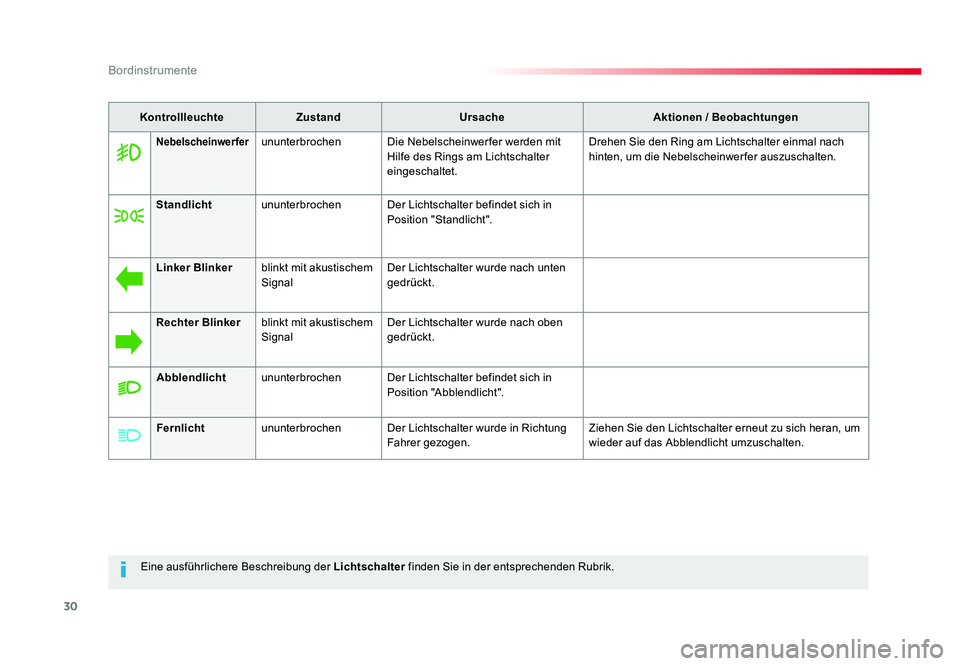

30
Bordinstrumente
Jumpy _de_Chap01_instruments-de-bord_ed01-2016
Eine ausführlichere Beschreibung der Lichtschalter finden Sie in der entsprechenden Rubrik.
Kontrollleuchte
Zustand Ursache Aktionen / Beobachtungen
NebelscheinwerferununterbrochenDie Nebelscheinwer fer werden mit
Hilfe des Rings am Lichtschalter
eingeschaltet. Drehen Sie den Ring am Lichtschalter einmal nach
hinten, um die Nebelscheinwer fer auszuschalten.
Standlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".
L inker Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.
R echter Blinker blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.
Abblendlicht ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".
Fernlicht ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.
Proace_de.indb 3022/07/2016 14:42
